KÄYTTÖOHJE TOPCLEAN BATA SELF Ulsonix

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Automaattinen puhdistus- ja kuurauskone
Malli	TOPCLEAN BATA SELF
Jännite [V] / taajuus [Hz]	Syöttö: 200 - 240 / 50-60
Jännite [V] / Virta [A]	Tulos: 24/25
Akun kapasiteetti [Ah]	250
Puhdistusteho [m2/h]	5200
Puhdistusleveys [mm]	740
Imukkeen leveys [mm]	960
Puhdas vesisäiliö [L]	90
Likainen vesisäiliö [L]	100
Harjamoottori [W]	500
Imumoottori [W]	600
Kuljettajan moottori [W]	950
Mitat (leveys x pituus x korkeus) (mm)	900x1500x1305
Paino [kg]	340
Suojausluokka	I

Tuotteen yleiskatsaus

Tämä tuote sopii erilaisiin ympäristöihin, mukaan lukien ravintolat, koulut, sairaalat, tehtaat, supermarketit, varastot ja toimistorakennukset. Se puhdistaa tehokkaasti useita erityyppisiä kovia lattiapäällysteitä, kuten peililaatta-, marmori-, epoksi-, PVC-, hioma-, terrazzo-, betoni- ja keraamiset laattapinnat.

Käyttäjä on vastuussa kaikista vahingoista, jotka johtuvat tuotteen tahattomasta käytöstä.

Purkaminen ja kokoaminen

Koneen purkaminen

1. Poista pakkaus huolellisesti ja vältä koneen vahingoittumista.
2. Suosittelemme, että säilytät tuotteen pakkauksen, koska sitä voidaan käyttää koneen kuljettamiseen.

Koneen kokoaminen

Vetolastan asennus

1. Yhdistä vetolastan kokoonpano koneeseen ja käännä kahta sisintä nuppia, jotta se pysyy tiukalla.
2. Liitä imuletku vetolastan kokoonpanoon.

Akun johtojen liittäminen

1. Tyhjennä viemärisäiliö tarvittaessa.
2. Käännä viemärisäiliö varovasti auki ja tarkista, että kaikki akkujen kaapelit on kytketty ja kiristetty.
3. Liitä akun navat. Kiinnitä huomiota positiivisiin ja negatiivisiin napoihin.
4. Käännä jätevesisäiliö takaisin alkuperäiseen asentoonsa.

Tarkistukset ja säädöt ennen käyttöä

Tarkista kohteet

Puhdasvesisäiliön vesimäärän tarkistaminen

Varmista ennen työtä, että puhdasvesisäiliössä on riittävästi vettä. ÄLÄ suorita puhdistusta ilman tarpeeksi vettä, muuten imumoottoriin voi imeytyä pölyä, mikä johtaa kovaan ääneen ja heikentyneeseen työtehoon.

Viemärisäiliön vedenpinnan tarkastus

Kiinnitä erityistä huomiota jätevesisäiliön veden tasoon. Tyhjennä viemärisäiliö tarvittaessa tai imumoottori palaa.

Akkujen jännitteen tarkistus

Kun yleiskytkin on kytketty päälle, paristojen nykyinen jännite näkyy volttimittarissa. Jos volttimittarin viimeinen palkki vilkkuu, teho on riittämätön ja lataa akut välittömästi.

Huomaa, että syväpurkaus (esim. koneen toistuva käyttö, kun jännite on alle 21 V) lyhentää akkujen käyttöikää.

Harjalevyn tilan tarkistaminen

Tarkista, onko harjalevy kulunut. Jos on, vaihda se.

• Kumi on vaihdettava, jos se on kulunut tai leikattu.
- Jos kumi ei voi luoda ilmatiivistä tilannetta koskettaessaan lattiaa, imuvaikutus ei ole tyydyttävä.

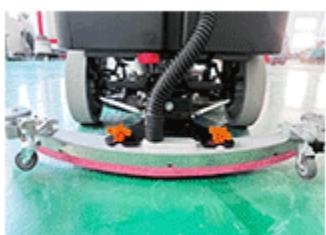

Vetolastan kokoonpanon säätö

1. Laske vetolastasennelmä alas nähdäksesi, koskettaako kumi maata.
2. Työnnä konetta varovasti nähdäksesi, onko kumi hieman taipunut eikä jätä rakoa itsensä ja maan väliin.
3. Jos kumin ja maan välissä on rakoa tai kumia painetaan liian tiukasti, säädä vetolastan korkeutta kääntämällä yleispyörien uloimpia muovinuppeja/muttereita. On ihanteellista, että kumi taivutetaan 45 asteen kulmaan samalla kun se koskettaa lattiaa ilmatiiviin tilanteen luomiseksi paremman imuvaikutuksen saavuttamiseksi.

1. Kytke yleisvirta päälle.
2. Työnnä eteenpäin/taakse-kytkin eteenpäin-asentoon ja paina sitten kaasupoljinta siirtääksesi konetta eteenpäin.
3. Vedä eteen/taakse-kytkin taaksepäin-asentoon ja paina sitten kaasupoljinta peruuttaaksesi koneen.
4. Pysäytä yksinkertaisesti vapauttamalla kaasupoljin. Sähkömagneettinen jarru kytkeytyy automaattisesti päälle ja pysäyttää koneen.

HUOM Kun peruutat tai kuljetat konetta, varmista, että harjalevy ja vetolasta ovat ylhäällä, jotta harjalevy ei kulu ja vetolastan muodonmuutoksia ei pääse vaurioitumaan.

Lattian hankaus

1. Laske harjalevy ja vetolasta alas.
2. Kytke yleisvirta päälle.
3. Paina harjalevyn ja imumoottorin painikkeita.
4. Aseta eteen/taakse-kytkin eteenpäin-asentoon, pidä kiinni ohjauspyörästä, paina kaasupoljinta ja ohjaa konetta sujuvasti lattian poikki.

HUOM Kun harjalevyn moottori on päällä, ÄLÄ jätä konetta samaan paikkaan pitkäksi aikaa, koska se jättäisi tarpeettomia jälkiä maahan.

Viemärien tyhjennys

1. Ennen kuin tyhjennät jätevesisäiliön, pysäytä kone ja sammuta päävirtakytkin.
2. Laske jäteveden tyhjennysletku alas, avaa korkki ja tyhjennä jätevesi.
3. Huuhtele jätevesisäiliö huolellisesti puhtaalla vedellä.

Koneen pysäyttäminen

1. Kun työ on valmis, sammuta harjalevyn painike ja nosta harjalevy.
2. Sammuta imumoottori ja nosta vetolasta.
3. Tyhjennä jätevesisäiliö.
4. Siirrä kone sopivaan säilytyspaikkaan.
5. Sammuta päävirtakytkin ja irrota avain.

HUOM Jos konetta ei aiota käyttää pitkään aikaan, lataa akut täyteen ja irrota akkujohdot, jotta virta katkeaa. On suositeltavaa ladata akut kahdesti kuukaudessa.

Akkujen lataaminen

HUOM Kone saa virtansa neljästä 6 V (200 Ah) huoltovapaasta lyijyakusta, jotka tarjoavat 24 V:n kokonaisjännitteen.

1. Akkujen kokonaisjännite laskee asteittain käytön aikana. Kun volttimittarin viimeinen palkki vilkkuu, koneen teho on vähissä. Lataa akut välittömästi.

2. Käytä käsineitä käsitellessäsi paristoja välttääksesi suoran kosketuksen happamiin aineisiin.

3. Tarkista akun johdot kulumisen varalta ja tarkista liitännät löystymisen varalta; vaihda tarvittaessa.

4. Pidä paristot kuivina ja puhtaina varmistaen, ettei niihin keräänny pölyä, sillä pöly voi vahingoittaa akkuja ja pahimmissa tapauksissa jopa syttyä. Vältä asettamasta mitään esineitä, erityisesti metallisia, akkujen päälle.
5. Akkujen käyttöiän pidentämiseksi lataa ne heti puhdistustöiden päätyttyä. Syväpurkaus on ehdottomasti kielletty, koska se lyhentää akun kapasiteettia ja käyttöikää.
6. Liitä ulkoinen laturi koneen punaiseen pistokkeeseen (sijaitsee istuimen alla), ennen kuin liität laturin pistorasiaan.
7. Jos konetta ei käytetä pitkään aikaan, lataa akut täyteen, irrota akkukaapelit tehohäviön estämiseksi ja lataa akut kahden viikon välein välttääksesi syväpurkautumisen, mikä voi johtaa akun rikkoutumiseen.

Puhdistaminen ja huolto

Koneen puhdistaminen

• Tarkista pyörät säännöllisesti ja poista mahdolliset takertumat.
• Puhdista viemärisäiliö ja tyhjennysletku puhtaalla vedellä säännöllisesti.
• Puhdista vesiventtiilin suodatin. Jos läpinäkyvässä kannessa näkyy likaa tai hiukkasia, ruuvaa suodatin irti ja pese kansi ja suodatinverkko huolellisesti.

HUOM ÄLÄ pese koneen runkoa suoraan vedellä, koska se ei ole täysin vedenpitävä. Suorapesu voi aiheuttaa oikosulun tai jopa polttaa koneen.

Harjalevyn vaihtaminen

1. Pysäköi kone tasaiselle alustalle ja laske harjalevy alas.

2. Vedä harja alas irrottaaksesi sen magneeteista. Työnnä uusi harja tai tyyny magneettipidikkeeseen, kunnes magneetit napsahtavat ja kiinnitä se koneeseen.

3. Neulanpidikkeen asentaminen: Aseta pehmuste neulanpidikkeen pohjalle. Paina tai käännä keskimmäistä sinistä korkkia kiinnittääksesi tyynyn paikalleen, ennen kuin napsautat pidikkeen koneen pohjaan. Ylimääräisiä harjoja, tyynyjä tai neulanpitimiä voi ostaa alkuperäiseltä valmistajalta.
4. Herkän lattian valmistelu: Ennen kuin puhdistat herkempiä lattioita, liota tyynyä vedessä 10-15 minuuttia, jotta se pehmenee. Tämä vaihe on välttämätön mahdollisten lattiavaurioiden estämiseksi.

Vetolastan nauhan vaihtaminen

1. Pysäköi kone tasaiselle alustalle ja varmista, että se on sammutettu.
2. Käännä sisimpiä nuppeja vapauttaaksesi ja irrottaaksesi vetolastan kokoonpanon.

1. Avaa vetolastan salpa ja pura sen osat kumin poistamiseksi ja vaihtamiseksi.

Varastointi ja kuljetus

Varastointi

Jos konetta ei käytetä pitkään aikaan, irrota ja puhdista vetolasta ja harjalevy ja säilytä ne kuivassa, puhtaassa paikassa. On suositeltavaa säilyttää nämä osat ilmatiiviissä muovisäiliössä.

• Varmista, että vesisäiliöt on tyhjennetty ja puhdistettu kokonaan.
• Lataa akku täyteen ennen koneen varastointia. Jos kone on käyttämättömänä pitkään, lataa akku säännöllisesti (vähintään kahdesti kuukaudessa) akun kunnon ylläpitämiseksi.

Kuljetus

• Kun nostat tai lasket konetta, varmista, että se on vakaa, jotta se ei kaatu tai putoa.
• Kone kiinnitetään puulavalle tehtaalta lähtiessään ja kuljetetaan asianmukaisin varustein. Järjestä määränpäässä vastaava järjestely turvallista lastaamista tai purkamista varten.
• Kun siirrät konetta trukilla, kuljeta koko laatikko koneen ollessa tukevasti sisällä. ÄLÄ nosta konetta suoraan trukilla, sillä se voi vahingoittaa konetta ja se voi helposti kaatua, mikä voi johtaa mahdollisiin omaisuusvahinkoihin tai loukkaantumiseen.

Ongelmien ratkaisminen

Ongelma	Aiheuttaa	Ratkaisu
Akkuja ei voi ladata.	Laturi on viallinen.	Latausportti on hapettunut.
	Latausportti on hapettunut.	Vaihda latausportti.
Imumoottori ei toimi.	Ylikuormitussuoja on lauennut.	Nollaa ylikuormitussuoja.
Harjalevyn moottori ei toimi.	Ylikuormitussuoja on lauennut.	Nollaa ylikuormitussuoja.
Vettä ei tule tarpeeksi ulos.	Puhtaan veden letku on tukossa.	Puhdista vesiletku.
	Suodattimen kannessa on epäpuhtauksia.	Suodattimen kannessa on epäpuhtauksia.
	Vesisolenoidi on viallinen.	Tarkista, puhdista tai vaihda vesisolenoidi.
Kovaa melua syntyy.	Lasta on asetettu väärin.	Säädä vetolastan yleispyörien korkeus.
	Imumoottori on viallinen.	Vaihda imumoottori.
Harjalevy putoaa usein.	Harjalevyä ei ole asennettu oikein.	Asenna harja uudelleen oikein.
Alhainen veden imuteho.	Imuletku on tukossa.	Puhdista imuletku.
	Viemärisäiliön tiiviste on murtunut.	Vaihda kumitiiviste.
	Vetolastan nauha on haljennut.	Vaihda vetolastan nauha.

Käytettyjen laitteiden hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

Osat

4- Viemärisäiliön kansi

5- Jätevesisäiliö

6- Puhdistusvesisäiliön tuloaukko

7- Vesimäärän osoitin

8- Puhdas vesisäiliö

9- Pääpyörä

10- Vetolastan kokoonpano

11- Harjainen hame

12- Etutörmäyspyörä

13- Viemäriletku

14- Tyhjiöletku

15- Törmäyksenestopyörä

16- Kiinteä vetolasta

17- Nuppi vetolastan kulman säätämiseksi

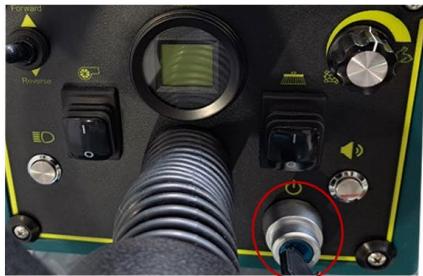

Ohjauspaneeli ja painikkeet

1- Eteen/taakse-painike

2- Harjamoottorin painike

3- Virranäyttö

4- Tyhjiömoottorin painike

5- Pikavalinta

6- Yleinen kytkin

7- Puhdista vedensuodatin ja korkki

8- Vesiventtiilin kytkin

4- Vakuuminio variklio mygtukas

5- Greitasis rinkimas

6- Bendras jungiklis

8- Vandens vožtuvo jungiklis
