BRUKSANVISNING TOPCLEAN BATA SELF Ulsonix

Rengøring og vedligeholdelse

Opbevaring og transport

Opbevaring

17- Knap til at justere vinklen på skraberen

Kontrolpanel og knapper

7

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Automatisk rengjørings- og skrubbemaskin
Modell	TOPCLEAN BATA SELF
Spenning [V] / Frekvens [Hz]	Inngang: 200 - 240 / 50-60
Spenning [V] / Strøm [A]	Utgang: 24/25
Batterikapasitet [Ah]	250
Rengjøringseffektivitet [ m2 /t]	5200
Rengjøringsbredde [mm]	740
Sugebredde [mm]	960
Rent vanntank [L]	90
Skittent vanntank [L]	100
Børstemotor [W]	500
Sugemotor [W]	600
Drivermotor [W]	950
Dimensjoner (Bredde x Lengde x Høyde) (mm)	900x1500x1305
Vekt [kg]	340
Beskyttelsesklasse	I

Produktoversikt

Dette produktet er egnet for ulike miljøer, inkludert restauranter, skoler, sykehus, fabrikker, supermarkeder, varehus og kontorbygg. Den renser effektivt flere typer harde gulv, som speilfliser, marmor, epoksy, PVC, smergel, terrazzo, betong og keramiske fliser.

Brukeren er ansvarlig for enhver skade som følge av utilsiktet bruk av produktet.

Lossing og montering

Lossing av maskinen

1. Fjern emballasjen forsiktig og unngå å skade maskinen.
2. Vi anbefaler at du oppbevarer emballasjen til produktet siden den kan brukes til å transportere maskinen.

Montering av maskinen

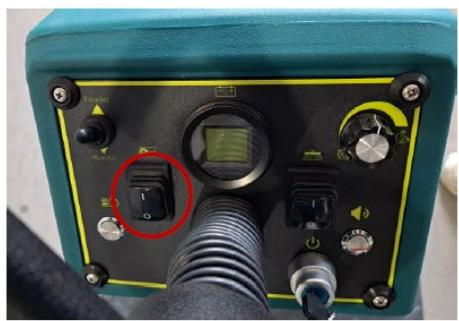

Montering av nalen

1. Koble nalenheten til maskinen og vri de to innerste knottene for å holde den strammet.
2. Koble sugeslangen til nalenheten.

1. Tøm kloakktanken om nødvendig.
2. Vipp forsiktig opp kloakktanken og kontroller om alle kablene på batteriene er tilkoblet og strammet.
3. Koble til batteripolene. Vær oppmerksom på de positive og negative terminalene.
4. Vend kloakktanken tilbake til sin opprinnelige posisjon.

Kontroller og justeringer før bruk

Sjekk varer

Sørg for at det er nok vann i rentvannstanken før arbeid. IKKE gjør rengjøringen uten nok vann, ellers kan støv suges inn i sugemotoren som fører til høy støy og lav arbeidseffektivitet.

Kontrollerer vannstanden i kloakktanken

Vær spesielt oppmerksom på vannstanden i avløpstanken. Tøm kloakktanken ved behov, ellers vil sugemotoren bli brent.

Kontroller spenningen til batteriene

Når den generelle bryteren er slått på, vil strømspenningen til batteriene vises på voltmeteret. Hvis den siste streken på voltmeteret blinker, er strømmen utilstrekkelig, og lad batteriene umiddelbart.

Merk at dyp utlading (f.eks. hyppig bruk av maskinen når spenningen er lavere enn 21 V) vil redusere levetiden til batteriene.

Justering av nalenheten

1. Sett ned nalenheten for å se om gummien berører bakken.
2. Skyv maskinen forsiktig for å se om gummien er litt bøyd og ikke etterlater et gap mellom seg selv og bakken.
3. Hvis det er noe mellomrom mellom gummien og bakken eller gummien er presset for hardt, drei de ytterste plastknottene/mutterne på universalhjulene for å justere høyden på nalen. Det er ideelt å ha gummien bøyd i en 45 graders vinkel mens den berører gulvet for å skape en lufttett situasjon for bedre sugeeffekt.

1. Slå på den generelle strømmen.
2. Skyv frem/bakover-bryteren til foroverposisjon, og trykk deretter på gasspedalen for å flytte maskinen fremover.
3. Trekk frem/bakover-bryteren til bakover, og trykk deretter på gasspedalen for å reversere maskinen.
4. For å stoppe, slipper du bare gasspedalen. Den elektromagnetiske bremsen kobles inn automatisk, og stopper maskinen.

NOTE Når du reverserer eller transporterer maskinen, sørg for at børsteplaten og nalen er hevet for å forhindre slitasje på børsteplaten og deformering av nalen.

Skrubbing av gulvet

1. Senk børsteplaten og nalen.
2. Slå på den generelle strømmen.
3. Trykk på børsteplaten og sugemotorknappene.
4. Sett frem/bakover-bryteren til forover-posisjon, hold rattet, trykk på gasspedalen og manøvrér maskinen jevnt over gulvet.

NOTE Når børsteplatemotoren er slått på, IKKE la maskinen stå på samme sted over lengre tid, da dette vil etterlate unødvendige merker på bakken.

Tømming av kloakken

1. Før du tømmer kloakktanken, stopp maskinen og slå av hovedstrømbryteren.
2. Senk kloakkavløpsslangen, åpne lokket og tøm ut kloakken.
3. Skyll kloakktanken grundig med rent vann.

Stopper maskinen

1. Når arbeidet er ferdig, slå av børsteplateknappen og løft børsteplaten.
2. Slå av sugemotoren og løft nalen.
3. Tøm kloakktanken.
4. Flytt maskinen til et egnet oppbevaringssted.
5. Slå av hovedstrømbryteren og ta ut nøkkelen.

NOTE Hvis maskinen ikke skal brukes over en lengre periode, må du lade batteriene helt og koble fra batterikablene for å unngå strømtap. Det anbefales å lade batteriene to ganger i måneden.

Lading av batteriene

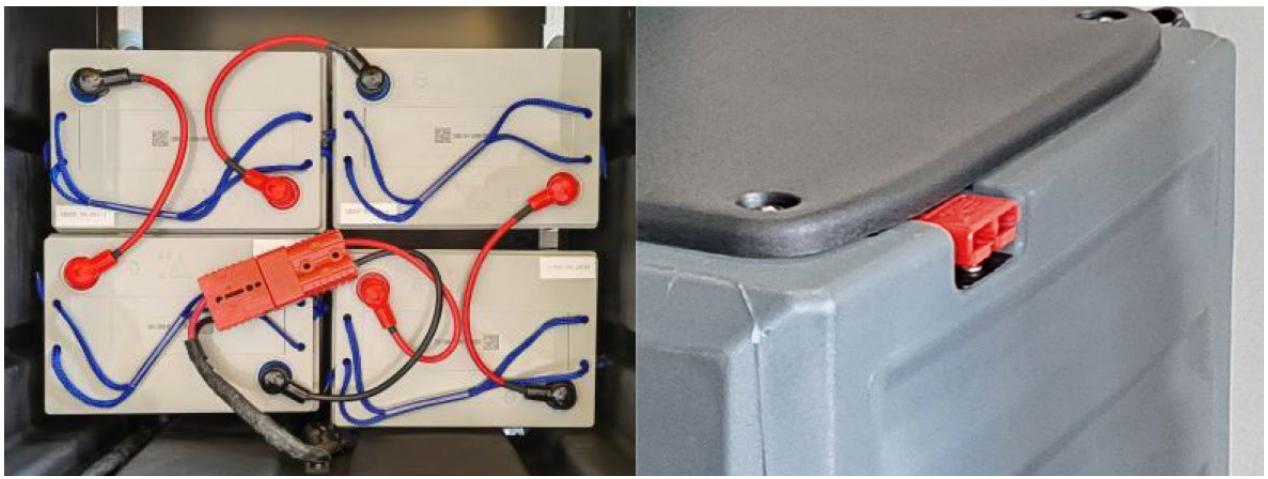

NOTE Maskinen drives av fire 6V (200 Ah) vedlikeholdsfrie blybatterier, som gir en total systemspenning på 24V.

1. Den totale spenningen til batteriene vil reduseres gradvis under drift. Når den siste streken på voltmeteret blinker, har maskinen lite strøm. Lad opp batteriene umiddelbart.

2. Bruk hansker när du håndterer batteriene for å unngå direkte kontakt med sure stoffer.

3. Inspiser batteriledningene for slitasje og kontroller koblingene for eventuelle løse; erstatte ved behov.

4. Hold batteriene tørre og rene, og sørg for at det ikke samler seg støv på dem, da støv kan skade batteriene og i alvorlige tilfeller til og med få dem til å antennes. Unngå å plassere gjenstander, spesielt metalliske, på batteriene.
5. For å forlenge levetiden til batteriene, lad dem umiddelbart etter fullført rengjøringsarbeid. Dyputlading er strengt forbudt, da det reduserer batterikapasiteten og levetiden.
6. Koble den eksterne laderen til maskinens røde plugg (plassert under setet) før du kobler laderen til en stikkontakt.
7. Hvis maskinen ikke skal brukes over en lengre periode, lad batteriene helt, koble fra batterikablene for å unngå strømtap, og lad batteriene annenhver uke for å unngå dyp utlading, noe som kan føre til batterisvikt.

Rengjøring og vedlikehold

Rengjøring av maskinen

• Sjekk hjulene regelmessig og fjern eventuelle forviklinger.
• Rengjør avløpstanken og avløpsslangen med rent vann med jevne mellomrom.
• Rengjør vannventilfilteret. Hvis smuss eller partikler er synlig på det gjennomsiktige dekselet, skru av filteret for å vaske dekselet og filterskjermen grundig.

Vedlikehold av maskinen

1. Parker maskinen på et flatt underlag og senk børsteplaten.

2. Trekk ned børsten for å løsne den fra magnetene. Skyv en ny børste eller pute på magnetholderen til magnetene klikker og fester den til maskinen.

3. Installere nåleholderen: Plasser en pute nederst på nåleholderen. Trykk ned eller vri den midterste blå hetten for å feste puten på plass før du klikker holderen på bunnen av maskinen. Ekstra børster, pads eller nåleholdere kan kjøpes fra den opprinnelige produsenten.
4. Forberedelse for ømfintlige gulv: Før du rengjør mer ømfintlige gulv, bløtlegg du puten i vann i 10-15 minutter for å myke den. Dette trinnet er viktig for å forhindre potensiell skade på gulvet.

1. Parker maskinen på et flatt underlag og sørg for at den er slått av.
2. Vri de innerste knottene for å frigjøre og fjerne nalenheten.

1. Løsne nalenheten og demonter komponentene for å fjerne og erstatte gummien.

Lagring og transport

Lagring

Hvis maskinen ikke skal brukes over en lengre periode, fjern og rengjør nalen og børsteplaten og oppbevar dem på et tørt, rent sted. Det anbefales å oppbevare disse delene i en lufttett plastbeholder.

• Sørg for at vanntankene er fullstendig tømt og rengjort.
• Lad batteriet helt opp før du oppbevarer maskinen. Hvis maskinen skal forbli ubrukt over lengre tid, lad opp batteriet regelmessig (minst to ganger i måneden) for å opprettholde batteriets helse.

Transport

• Når du løfter eller senker maskinen, sørg for at den er stabil for å hindre at den tipper eller faller.
• Maskinen festes på en trepall når den forlater fabrikken og transporteres med passende utstyr. På destinasjonen, arranger et lignende oppsett for sikker lasting eller lossing.
• Når du bruker en gaffeltruck til å flytte maskinen, transporter hele boksen med maskinen trygt inne. IKKE løft maskinen direkte med en gaffeltruck, da dette kan forårsake skade på maskinen, og den kan lett velte og føre til potensiell skade på eiendom eller personskade.

Løsning av problemer

Problem	Forårsake	Løsning
Batteriene kan ikke lades.	Laderen er defekt.	Ladeporten er oksidert.
	Ladeporten er oksidert.	Bytt ut ladeporten.
Sugemotoren virker ikke.	Overbelastningsbeskytteren har løst ut.	Tilbakestill overbelastningsbeskytteren.
Børsteplatemotoren fungerer ikke.	Overbelastningsbeskytteren har løst ut.	Tilbakestill overbelastningsbeskytteren.
Det kommer ikke nok vann ut.	Renvannslangen er blokkert.	Rengjør vannslangen.
	Det er urenheter i filterdekselet.	Det er urenheter i filterdekselet.
	Vannsolenoiden har sviktet.	Kontroller, rengjør eller bytt ut vannsolenoiden.
Det produseres høy støy.	Nalen er plassert feil.	Juster høyden på nalens universalhjul.
	Sugemotoren er defekt.	Bytt ut sugemotoren.
Børsteplaten faller ofte.	Børsteplaten er ikke riktig installert.	Installer børsten på riktig måte.
Lav vannsugeeffektivitet.	Sugeslangen er blokkert.	Rengjør sugeslangen.
	Kloakktankens forsegling er sprukket.	Skift ut gummitetningsmassen.
	Nallisten er sprukket.	Skift ut nalen.

Kassering av brukte enheter

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

Deler

12- Front kollisjonshjul

13- Kloakkslange

14- Vakuumslange

15- Antikollisjonshjul

16- Fast nal

17- Knott for å justere vinkelen på nalen

Kontrollpanel og knapper

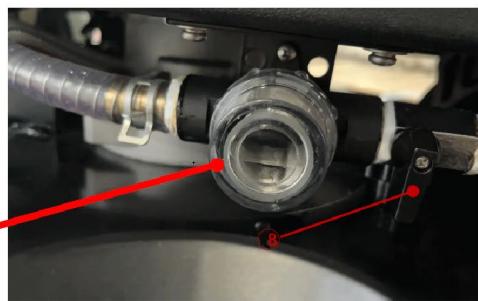

7- Rengjør vannfilter og hette

8- Vannventilbryter

Montering av maskinen

Installation av skrapan

Justering av skrapanheten

Rengöring av maskinen
