KORISNIČKI PRIRUČNIK TOPCLEAN BATA SELF Ulsonix

Ovaj korisnički priručnik preveden je strojnim prijevodom. Uložili smo sve napore kako bismo osigurali točnost prijevoda, ali imajte na umu da automatizirani prijevodi nisu savršeni i nisu namijenjeni zamjeni ljudskih prevoditelja. Službena verzija korisničkog priručnika je na engleskom jeziku. Sve razlike između prevedene verzije i izvornog engleskog jezika nisu pravno obvezujuće. Ako imate pitanja o točnosti prijevoda, pogledajte englesku verziju, koja je službena referenca. Verzije na više jezika dostupne su na zahtjev putem [e-mail].

Tehnički podaci

Opis parametra	Vrijednost parametra
Naziv proizvoda	Automatski stroj za čišćenje i ribanje
Model	TOPCLEAN BATA SELF
Napon [V] / Frekvencija [Hz]	Unos: 200 - 240 / 50-60
Napon [V] / Struja [A]	Izlaz: 24 / 25
Kapacitet baterije [Ah]	250
Učinkovitost čiš ćenja [m2/h]	5200
Širina čiš ćenja [mm]	740
Širina sisaljke [mm]	960
Spremnik čiste vode [L]	90
Spremnik za prljavu vodu [L]	100
Motor četke [W]	500
Motor sisaljke [W]	600
Pogonski motor [W]	950
Dimenzije (širina x duljina x visina) (mm)	900x1500x1305
Težina [kg]	340
Klasa zaštite	I

Pregled proizvoda

Korisnik je odgovoran za bilo kakvu štetu nastalu nenamjenskom uporabom proizvoda.

Istovar i montaža

Istovar stroja

1. Pažljivo uklonite ambalažu i izbjegavajte oštećivanje stroja.
2. Preporučamo da sačuvate ambalažu proizvoda jer se može koristiti za transport stroja.

Sastavljanje stroja

Instaliranje brisača

1. Spojite sklop brisača sa strojem i okrećite dva unutarnja gumba da ostane zategnut.
2. Spojite usisno crijevo na sklop brisača.

Provjera količine vode u spremniku čiste vode

Provjerite ima li dovoljno vode u spremniku čiste vode prije rada. NEMOJTE čistiti bez dovoljno vode jer se prašina može usisati u usisni motor što može dovesti do buke i niske radne učinkovitosti.

Provjera razine vode u spremniku otpadnih voda

Provjera napona baterija

Kada je glavni prekidač uključen, trenutni napon baterija bit će prikazan na voltmetru. Ako posljednja critica voltmetra treperi, snaga je nedovoljna i odmah napunite baterije.

Imajte na umu da će duboko pražnjenje (npr. česta uporaba stroja kada je napon niži od 21 V) smanjiti životni vijek baterija.

Provjera statusa ploče četke

Provjerite je li ploča četke istrošena. Ako je tako, zamijenite ga.

Provjera statusa gume

• Gumu je potrebno zamijeniti ako je istrošena ili posječena.
- Ako guma ne može stvoriti nepropusnu situaciju kada dodiruje pod, učinak usisavanja neće biti zadovoljavajući.

1. Spustite sklop brisača da vidite dodiruje li guma tlo.
2. Lagano gurnite stroj kako biste vidjeli je li guma malo savijena i ne ostavlja razmak između sebe i tla.
3. Ako postoji bilo kakav razmak između gume i tla ili je guma prečvrsto pritisnuta, okrenite krajnje vanjske plastične gumbe/matice na univerzalnim kotačima kako biste prilagodili visinu brisača. Idealno je imati gumu savijenu pod kutom od 45 stupnjeva dok dodiruje pod kako bi se stvorila hermetička situacija za bolji učinak usisavanja.

1. Uključite opću struju.
2. Gurnite prekidač naprijed/natrag u položaj naprijed, a zatim pritisnite papučicu gasa da pomaknete stroj naprijed.
3. Povucite preklopnik naprijed/natrag u položaj prema natrag, zatim pritisnite papučicu gasa za vožnju unatrag.
4. Za zaustavljanje jednostavno otpustite papučicu gasa. Elektromagnetska kočnica će se automatski uključiti, zaustavljajući stroj.

BILJEŠKA Prilikom vožnje unazad ili transporta stroja, osigurajte da su ploča četke i brisač podignuti kako biste spriječili trošenje ploče četke i deformaciju brisača.

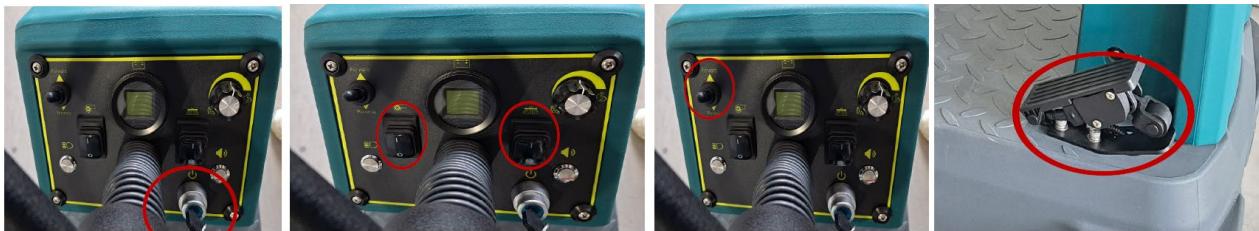

Ribanje poda

1. Spustite ploču četke i brisač.
2. Uključite opću struju.
3. Pritisnite tipke ploče četke i usisnog motora.
4. Postavite prekidač naprijed/natrag u položaj naprijed, držite upravljač, pritisnite papučicu gasa i glatko manevrirajte strojem po podu.

BILJEŠKA Kada je motor ploče četke uključen, NE ostavljajte stroj na istom mjestu duže vrijeme, jer bi to ostavilo nepotrebne tragove na tlu.

1. Kada završite s radom, isključite gumb ploče četke i podignite ploču četke.
2. Isključite usisni motor i podignite brisač.
3. Ispraznite kanalizacijski spremnik.
4. Premjestite stroj na prikladno mjesto za skladištenje.
5. Isključite glavni prekidač i izvadite ključ.

BILJEŠKA Ako se stroj neće koristiti dulje vrijeme, potpuno napunite baterije i odspojite kabele baterija kako biste spriječili gubitak struje. Preporuča se punjenje baterija dva puta mjesečno.

Punjenje baterija

BILJEŠKA Stroj napajaju četiri olovne baterije od 6 V (200 Ah) koje ne zahtijevaju održavanje, dajući ukupni napon sustava od 24 V.

1. Ukupni napon baterija postupno će se smanjivati tijekom rada. Kada posljednja crtica na voltmetru treperi, stroj nema dovoljno snage. Odmah napunite baterije.

2. Nosite rukavice kada rukujete baterijama kako biste izbjegli izravan kontakt s kiselim tvarima.

3. Provjerite jesu li kabeli baterije istrošeni i provjerite jesu li spojevi labavi; zamijenite po potrebi.

4. Držite baterije suhima i čistima, pazeći da se na njima ne nakuplja prašina, jer prašina može oštetiti baterije i, u teškim slučajevima, čak izazvati njihovo zapaljenje. Izbjegavajte stavljati bilo kakve predmete, osobito metalne, na baterije.
5. Kako biste produžili vijek trajanja baterija, napunite ih odmah nakon završetka čišćenja. Duboko pražnjenje je strogo zabranjeno jer smanjuje kapacitet i životni vijek baterije.
6. Spojite vanjski punjač na crveni utikač stroja (koji se nalazi ispod sjedala) prije uključivanja punjača u zidnu utičnicu.
7. Ako se stroj neće koristiti dulje vrijeme, potpuno napunite baterije, odspojite kabele baterija kako biste spriječili gubitak struje i punite baterije svaka dva tjedna kako biste izbjegli duboko pražnjenje koje bi moglo dovesti do kvara baterije.

Čišćenje i održavanje

Čišćenje stroja

• Redovito provjeravajte kotače i uklonite sva zapetljanja.
- Čistom vodom povremeno očistite spremnik za otpadnu vodu i odvodnu cijev za kanalizaciju.
- Očistite filter vodenog ventila. Ako su prljavština ili čestice vidljive na prozirnom poklopcu, odvrnite filtar kako biste temeljito oprali poklopac i mrežicu filtra.

BILJEŠKA NEMOJTE prati kućište stroja izravno vodom jer nije u potpunosti vodootporno. Izravno pranje može uzrokovati kratki spoj ili čak izgorjeti perilicu.

1. Parkirajte stroj na ravnu površinu i spustite ploču četke.

2. Povucite prema dolje četku kako biste je odvojili od magneta. Gurnite novu četku ili jastučić na magnetski držač dok magneti ne škljocnu i pričvrstite je za stroj.

3. Ugradnja držača igle: Postavite jastučić na dno držača igle. Pritisnite prema dolje ili okrenite središnju plavu kapicu kako biste učvrstili jastučić na mjestu prije nego što uskočite držač na dno uređaja. Dodatne četke, jastučiće ili držače za igle možete kupiti od originalnog proizvođača.
4. Priprema za osjetljive podove: Prije čišćenja osjetljivijih podova, namočite jastučić u vodu 10-15 minuta da omekša. Ovaj je korak neophodan kako bi se spriječilo potencijalno oštećenje poda.

1. Parkirajte stroj na ravnu površinu i provjerite je li isključen.
2. Okrenite unutarnje gumbe kako biste oslobodili i uklonili sklop brisača.

1. Otpustite sklop brisača i rastavite njegove komponente kako biste uklonili i zamijenili gumu.

Ako se stroj neće koristiti dulje vrijeme, uklonite i očistite brisač i ploču četke i pohranite ih na suho, čisto mjesto. Preporuča se čuvanje ovih dijelova u hermetički zatvorenoj plastičnoj posudi.

• Provjerite jesu li spremnici za vodu potpuno ispražnjeni i očišćeni.
- Prije spremanja stroja potpuno napunite bateriju. Ako se stroj neće koristiti dulje vrijeme, redovito punite bateriju (barem dvaput mjesečno) kako biste održali ispravnost baterije.

Prijevoz

• Prilikom podizanja ili spuštanja stroja, uvjerite se da je stabilan kako biste spriječili prevrtanje ili pad.
• Stroj se pri izlasku iz tvornice fiksira na drvenu paletu i transportira odgovarajućom opremom. Na odredištu organizirajte slične postavke za siguran utovar ili istovar.
• Kada koristite viličar za premještanje stroja, transportirajte cijelu kutiju sa strojem na sigurnom mjestu. NEMOJTE podizati stroj izravno viličarom, jer to može oštetiti stroj i lako bi se mogao prevrnuti, što može dovesti do potencijalne materijalne štete ili ozljeda.

Rješ avanje problema

Problem	Uzrok	Otopina
Baterije se ne mogu puniti.	Punjač je neispravan.	Priključak za punjenje je oksidiran.
	Priključak za punjenje je oksidiran.	Zamijenite priključak za punjenje.
Usisni motor ne radi.	Zaštita od preopterećenja se aktivirala.	Ponovno postavite zaštitu od preopterećenja.
Motor ploče četke ne radi.	Zaštita od preopterećenja se aktivirala.	Ponovno postavite zaštitu od preopterećenja.
Ne izlazi dovoljno vode.	Crijevo za čistu vodu je začepljeno.	Očistite crijevo za vodu.
	U poklopcu filtera ima nečistoća.	U poklopcu filtera ima nečistoća.
	Vodeni solenoid je pokvaren.	Provjerite, očistite ili zamijenite solenoid za vodu.
Proizvodi se glasna buka.	Brisač je nepravilno postavljen.	Podesite visinu univerzalnih kotača brisača.
	Usisni motor je neispravan.	Zamijenite usisni motor.
Ploča četke često pada.	Ploča četkice nije ispravno postavljena.	Ponovno pravilno postavite četku.
Niska učinkovitost usisavanja vode.	Usisno crijevo je začepljeno.	Očistite usisno crijevo.
	Brtva spremnika za otpadne vode je napukla.	Zamijenite gumenu brtvu.
	Traka brisača je napukla.	Zamijenite traku brisača.

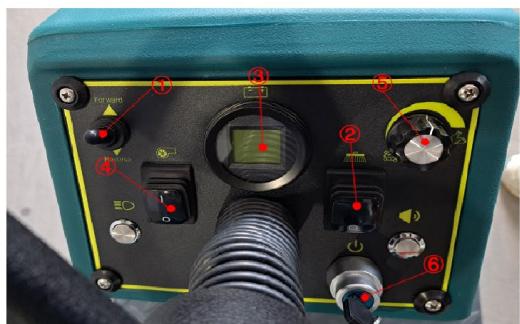

Upravljačka ploča i gumbi

7

1- Gumb naprijed/natrag

2- Gumb motora četke

3- Zaslon za prikaz snage

4- Gumb vakuumskog motora

5- Brzo biranje

6- Opći prekidač

7- Filter za čistu vodu i čep

8- Prekidač ventila za vodu
