NÁVOD NA OBSLUHU TOPCLEAN BATA SELF Ulsonix

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vyvinuli sme maximálne úsilie, aby bol preklad presný, ale upozorňujeme, že automatické preklady nie sú dokonalé a nie sú určené na to, aby nahradili ľudských prekladatel'ov. Oficiálna verzia používatel'skej príručky je v angličtine. Akékol'vek rozdiely medzi preloženou verziou a originálnou angličtinou nie sú právne záväzné. Ak máte akékol'vek otázky týkajúce sa presnosti prekladu, pozrite si anglickú verziu, ktorá je oficiálnou referenciou. Ďalšie jazykové verzie sú k dispozícii na vyžiadanie na adrese [e-mail].

Technické údaje

Popis parametra	Hodnota parametra
Názov produktu	Automatický stroj na čistenie a drhnutie
Model	TOPCLEAN BATA SELF
Napätie [V] / Frekvencia [Hz]	Vstup: 200 - 240 / 50-60
Napätie [V] / Prúd [A]	Výstup: 24/25
Kapacita batérie [Ah]	250
Účinnosť čistenia [m2/h]	5200
Šírka čistenia [mm]	740
Šírka prísavky [mm]	960
Nádrž na čistú vodu [L]	90
Nádrž na š pinavú vodu [L]	100
Motor kefy [W]	500
Prísavný motor [W]	600
Motor pohonu [W]	950
Rozmery (šírka x dĺžka x výška) (mm)	900x1500x1305
Hmotnosť [kg]	340
Trieda ochrany	I

Prehl'ad produktu

Tento produkt je vhodný pre rôzne prostredia vrátane reštaurácií, škôl, nemocníc, tovární, supermarketov, skladov a kancelárskych budov. Účinne čistí rôzne druhy tvrdých podláh, ako sú zrkadlové dlaždice, mramor, epoxid, PVC, šmirgel', terazzo, betónové a keramické dlaždice.

Používatel' je zodpovedný za akékol'vek škody, ktoré vzniknú v dôsledku nesprávneho použitia produktu.

Vykladanie a montáž

Vyloženie stroja

1. Opatrne odstráňte obal a zabráňte poškodeniu stroja.
2. Odporúčame vám uschovať obal produktu, pretože ho možno použit na prepravu stroja.

Zostavenie stroja

Inštalácia stierky

1. Pripojte zostavu stierky k stroju a otočte dva najvnútornejšie gombíky, aby ste ju udržali dotiahnutú.
2. Pripojte saciu hadicu k zostave stierky.

1. V prípade potreby vypustite nádrž na odpadovú vodu.
2. Opatrne otvorte nádrž na odpadovú vodu a skontrolujte, či sú všetky káble na batériách pripojené a dotiahnuté.
3. Pripojte póly batérie. Venujte pozornosť kladným a záporným svorkám.
4. Otočte nádrž na odpadovú vodu spät do pôvodnej polohy.

Kontrola a nastavenie pred použitím

Pred prácou skontrolujte, či je v nádrži na čistú vodu dostatok vody. Čistenie NEVYKONÁVAJTE bez dostatočného množstva vody, inak by sa mohol do sacieho motora nasať prach, čo by spôsobilo vysoký hluk a nízku efektivitu práce.

Venujte zvláštnu pozornosť hladine vody v nádrži na odpadovú vodu. V prípade potreby vyprázdnite nádrž na odpadovú vodu, inak dôjde k spáleniu sacieho motora.

Uvedomte si, že hlboké vybitie (napr. časté používanie stroja, keď je napätie nižšie ako 21 V) zníži životnosť batérií.

Kontrola stavu kefy

• Ak je guma opotrebovaná alebo prerezaná, je potrebné ju vymenit.
• Ak guma nemôže vytvorit' vzduchotesnú situáciu, ked' sa dotýka podlahy, sací účinok nebude uspokojivý.

Prispôsobovacie položky

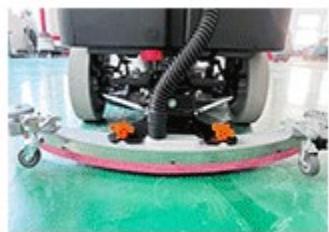

Nastavenie zostavy stierky

1. Položte zostavu stierky, aby ste zistili, či sa guma dotýka zeme.
2. Jemne zatlačte na stroj, aby ste zistili, či je guma mierne ohnutá a nezanecháva medzeru medzi sebou a zemou.
3. Ak je medzi gumou a zemou nejaká medzera alebo je guma príliš stlačená, otočte krajné plastové gombíky/matice na univerzálnych kolesách, aby ste nastavili výšku stierky. Ideálne je mať gumu ohnutú pod uhlom 45 stupňov pri dotyku s podlahou, aby sa vytvorila vzduchotesná situácia pre lepší sací efekt.

POZNÁMKA Pri cúvaní alebo preprave stroja sa uistite, že doska kefy a stierka sú zdvihnuté, aby sa zabránilo opotrebovaniu dosky kefy a deformácii stierky.

Čistenie podlahy

POZNÁMKA Ked' je motor kefovej dosky zapnutý, NENECHÁVAJTE stroj na tom istom mieste dlhší čas, pretože by na zemi zanechal zbytočné stopy.

Vypúštanie odpadových vôd

POZNÁMKA Stroj je napájaný štyrmi 6V (200 Ah) bezúdržbovými olovenými batériami, ktoré poskytujú celkové systémové napätie 24V.

1. Celkové napätie batérií sa bude počas prevádzky postupne znižovať. Ked' na voltmetri bliká posledný pruh, stroj má nízky výkon. Batérie ihned' nabite.

2. Pri manipulácii s batériami používajte rukavice, aby ste sa vyhli priamemu kontaktu s akýmikoľvek kyslými látkami.

3. Skontrolujte opotrebovanie káblov batérie a skontrolujte prípadné uvoľnenie spojov; vymeňte podľa potreby.

4. Batérie udržujte v suchu a čistote, dbajte na to, aby sa na nich nehromadil prach, pretože prach môže batérie poškodiť a v závažných prípadoch môže dokonca spôsobiť ich vznietenie. Na batérie neumiestňujte žiadne predmety, najmä kovové.
5. Ak chcete predlížit životnosť batérií, nabite ich ihned' po dokončení čistiacich prác. Hlboké vybíjanie je prísne zakázané, pretože znižuje kapacitu batérie a jej životnosť.
6. Pred zapojením nabíjačky do elektrickej zásuvky pripojte externú nabíjačku k červenej zástrčke zariadenia (umiestnenej pod sedadlom).
7. Ak sa stroj nebude dlhší čas používať, úplne nabite batérie, odpojte káble batérie, aby ste zabránili strate energie, a batérie nabíjajte každé dva týždne, aby ste predišli hlbokému vybitiu, ktoré by mohlo viest k zlyhaniu batérie.

• Pravidelne kontrolujte kolesá a odstraňujte prípadné zapletenia.
• Pravidelne čistite nádrž na odpadovú vodu a hadicu na odpadovú vodu čistou vodou.
• Vyčistite filter vodného ventilu. Ak sú na priehľadnom kryte viditelné nečistoty alebo čiastočky, odskrutkujte filter, aby sa kryt a sito filtra dôkladne umyli.

POZNÁMKA Telo stroja NEUMÝVAJTE priamo vodou, pretože nie je úplne vodotesné. Priame umývanie môže spôsobit' skrat alebo dokonca vyhorenie stroja.

Výmena kefovej dosky

1. Zaparkujte stroj na rovnom povrchu a spustite kefu.
2. Potiahnutím kefky ju odpojíte od magnetov. Zatlačte novú kefu alebo podložku na magnetický držiak, kým magnety nezapadnú a nezaistia ju k stroju.
3. Inštalácia držiaka ihly: Umiestnite podložku na spodok držiaka ihly. Pred zacvaknutím držiaka na spodok zariadenia zatlačte alebo otočte stredný modrý uzáver, aby ste podložku zaistili na mieste. Ďalšie kefy, podložky alebo držiaky ihiel je možné zakúpiť u pôvodného výrobcu.
4. Príprava na jemné podlahy: Pred čistením jemnejších podláh namočte podložku na 10-15 minút do vody, aby zmäkla. Tento krok je nevyhnutný, aby sa predišlo možnému poškodeniu podlahy.

1. Zaparkujte stroj na rovnom povrchu a uistite sa, že je vypnutý.
2. Otočením najvnútornejších gombíkov uvoľnite a vyberte zostavu stierky.

1. Odistite zostavu stierky a rozoberte jej súčasti, aby ste odstránili a vymenili gumu.

Ak sa stroj nebude dlhší čas používať, vyberte a vyčistite stierku a kefu a uložte ich na suché a čisté miesto. Odporúča sa skladovať tieto diely vo vzduchotesnej plastovej nádobe.

- Uistite sa, že sú nádrže na vodu úplne vypustené a vyčistené.

- Pred uskladnením stroja úplne nabite batériu. Ak stroj zostane dlhší čas nepoužívaný, batériu pravidelne (aspoň dvakrát za mesiac) dobíjajte, aby ste zachovali jej stav.

Doprava

• Pri zdvíhaní alebo spúšťaní stroja sa uistite, že je stabilný, aby ste zabránili prevráteniu alebo pádu.
• Stroj je pri opustení závodu upevnený na drevenej palete a prepravovaný s príslušným vybavením. Na mieste určenia zaistite podobné nastavenie pre bezpečné nakladanie alebo vykladanie.
• Ak na premiestňovanie stroja používate vysokozdvižný vozík, prepravujte celú škatuľu so strojom bezpečne vo vnútri. NEZDVÍHAJTE stroj priamo vysokozdvižným vozíkom, pretože to môže spôsobit poškodenie stroja a ľahko by sa mohol prevrátiť, čo by mohlo viest k poškodeniu majetku alebo zraneniu.

Riešenie problémov

Problém	Príčina	Riešenie
Batérie sa nedajú nabíjať.	Nabíjačka je chybná.	Nabíjací port je oxidovaný.
	Nabíjací port je oxidovaný.	Vymeňte nabíjací port.
Sací motor nefunguje.	Vypol sa ochrana proti preťaženiu.	Resetujte ochranu proti preťaženiu.
Motor kefovej dosky nefunguje.	Vypol sa ochrana proti preťaženiu.	Resetujte ochranu proti preťaženiu.
Nevyteká dostatok vody.	Hadica čistej vody je zablokovaná.	Vyčistite hadicu na vodu.
	V kryte filtra sú nečistoty.	V kryte filtra sú nečistoty.
	Vodný solenoid zlyhal.	Skontrolujte, vyčistite alebo vymeňte solenoid vody.
Vytvára sa hlasný hluk.	Stierka je nesprávne umiestnená.	Nastavte výšku univerzálnych kolies stierky.
	Sací motor je chybný.	Vymeňte sací motor.
Doska kefy často klesá.	Doska kefy nie je správne nainštalovaná.	Správne nainštalujte kefu.
Nízka účinnosť nasávania vody.	Nasávacia hadica je zablokovaná.	Vyčistite saciu hadicu.
	Tesnenie nádrže na odpadovú vodu je prasknuté.	Vymeňte gumový tmel.
	Lišta stierky je prasknutá.	Vymeňte lištu stierky.

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia.

Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.

Časti

4- Kryt nádrže na odpadovú vodu

5- Nádrž na odpadovú vodu

12- Predné kolízne koleso

13- Kanalizačná hadica

14- Vákuová hadica

15- Antikolízne koleso

16- Pevná stierka

17- Gombík na nastavenie uhla stierky

4- Tlačidlo motora vysávania

5- Rýchla vol'ba

6- Všeobecný spínač

8- Spínač vodného ventilu

5- Rezervoar za odpadne vode

8- Rezervoar za čisto vodo

9- Glavno kolo

10- Montaža strgala

11- Krtačo krilo
