TOPCLEAN BATA SELF - Pralni stroj Ulsonix - Brezplačna navodila za uporabo

Vrsta izdelka	Samohodni stroj za čiščenje (avtomatski stroj za čiščenje in drgnjenje)
Znamka	Ulsonix
Model	TOPCLEAN BATA SELF
Predvidena uporaba	Čiščenje trdih tal: ploščice, marmor, epoksi, PVC, smirkovec, teraco, beton, keramika
Napajalna napetost	200-240 V / 50-60 Hz
Izhodna napetost / tok	24 V / 25 A
Vrsta baterije	4 x svinčeno-kislinske baterije brez vzdrževanja 6 V / 200 Ah
Skupna kapaciteta baterije	200 Ah (24 V)
Učinkovitost čiščenja	5200 m²/h
Širina čiščenja	740 mm
Širina sesalne lopate	960 mm
Prostornina rezervoarja za čisto vodo	90 L
Prostornina rezervoarja za umazano vodo	100 L
Motor krtače	500 W
Sesalni motor	600 W
Pogonski motor	950 W
Dimenzije (D x Š x V)	900 x 1500 x 1305 mm
Teža	340 kg
Zaščitni razred	I
Vzdrževanje in čiščenje	Redno čiščenje rezervoarjev, vodnega filtra ter zamenjava obrabljenih krtač in gumic
Varnost	Elektromagnetna zavora, zaščita pred preobremenitvijo, zaščitni razred I
Nadomestni deli in možnost popravila	Krtače, blazinice, gumice, guma, filtri in motorji so zamenljivi

Pogosto zastavljena vprašanja - TOPCLEAN BATA SELF Ulsonix

Kako sestaviti sesalno lopato?

Priključite sklop sesalne lopate na stroj in zategnite notranje gumbe. Povežite sesalno cev na sklop lopate. Preverite, da se guma dotika tal in prilagodite višino z zunanjimi maticami, da dosežete idealen kot 45°.

Kako preveriti raven baterije?

Vklopite glavno stikalo in opazujte voltmeter. Če zadnja črtica utripa, je baterija šibka. Takoj jo napolnite. Izogibajte se globokim izpraznitvam pod 21 V, da ohranite življenjsko dobo.

Kako zamenjati ploščo s krtačo?

Parkirajte stroj na ravno površino, spustite ploščo, nato potegnite krtačo navzdol, da jo odstranite z magnetov. Namestite novo krtačo ali blazinico na magnetni nosilec, dokler ne zaskoči. Za občutljiva tla pred uporabo namočite blazinico 10-15 minut.

Kako izprazniti rezervoar za odpadno vodo?

Ustavite stroj in izklopite glavno stikalo. Spustite odtočno cev, odprite pokrov in izpraznite. Nato temeljito sperite rezervoar s čisto vodo.

Kako pravilno napolniti baterije?

Nosite rokavice. Priključite zunanji polnilnik na rdečo vtičnico pod sedežem, preden ga vklopite. Takoj po uporabi napolnite. Ob daljšem skladiščenju popolnoma napolnite in odklopite kable, nato polnite vsaka dva tedna.

Kakšno redno vzdrževanje je potrebno?

Redno čistite rezervoarje, odtočno cev, filter vodnega ventila in kolesa. Preverjajte obrabo krtač in gumic. Nikoli ne umivajte telesa stroja neposredno z vodo.

Katere vrste tal je mogoče čistiti?

Zrcalne ploščice, marmor, epoksi, PVC, smirkovec, teraco, beton in keramične ploščice.

Kaj storiti, če sesalni motor ne deluje?

Preverite, ali se je sprožil zaščitnik preobremenitve, in ga ponastavite. Če težava vztraja, je motor morda okvarjen in ga je treba zamenjati.

Kako varno prevažati stroj?

Uporabite viličar za dvig celotne palete s strojem. Nikoli ne dvigujte stroja neposredno. Zagotovite stabilnost, da preprečite prevrnitev.

Kako ustaviti stroj po uporabi?

Izklopite gumb plošče s krtačo in jo dvignite, izklopite sesalni motor in dvignite sesalno lopato, izpraznite rezervoar za odpadno vodo, premaknite stroj, izklopite glavno stikalo in odstranite ključ.

NAVODILA ZA UPORABO TOPCLEAN BATA SELF Ulsonix

Zaustavljanje stroja

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Opis parametra	Vrednost parametra
Ime izdelka	Avtomatski stroj za čiščenje in drgnjenje
Model	TOPCLEAN BATA SELF
Napetost [V] / Frekvenca [Hz]	Vnos: 200 - 240 / 50-60
Napetost [V] / Tok [A]	Izhod: 24 / 25
Kapaciteta baterije [Ah]	250
Učinkovitost čiš čenja [m2/h]	5200
Širina čiš čenja [mm]	740
Širina sesalca [mm]	960
Rezervoar za čisto vodo [L]	90
Rezervoar za umazano vodo [L]	100
Motor krtač [W]	500
Sesalni motor [W]	600
Pogonski motor [W]	950
Mere (širina x dolžina x višina) (mm)	900x1500x1305
Teža [kg]	340
Zaš čitni razred	I

Pregled izdelka

Ta izdelek je primeren za različna okolja, vključno z restavracijami, šolami, bolnišnicami, tovarnami, supermarketi, skladišči in poslovnimi zgrabbami. Učinkovito čisti več vrst trdih talnih oblog, kot so zrcalne ploščice, marmor, epoksi, PVC, smirk, teraco, beton in površine keramičnih ploščic.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe izdelka.

1. Pazljivo odstranite embalažo in preprečite poškodbe stroja.
2. Priporočamo, da shranite embalažo izdelka, saj jo lahko uporabite za transport stroja.

Sestavljanje stroja

Namestitev otiralnika

1. Povežite sklop otiralnika s strojem in zavrtite dva najbolj notranja gumba, da ostaneta zategnjena.
2. Priključite sesalno cev na sklop strgala.

Priključitev baterijskih kablov

1. Po potrebi izpraznite rezervoar za odplake.
2. Previdno odprite posodo za odpadno vodo in preverite, ali so vsi kabli na baterijah priključeni in zategnjeni.
3. Povežite pole baterije. Bodite pozorni na pozitivne in negativne priključke.
4. Obrnite rezervoar za odplake nazaj v prvotni položaj.

Preverjanja in prilagoditve pred uporabo

Preverite elemente

Pred delom se prepričajte, da je v rezervoarju za čisto vodo dovolj vode. Čiščenja NE izvajajte brez dovolj vode, sicer se lahko v sesalni motor vsesa prah, kar povzroči glasen hrup in nizko učinkovitost delovanja.

Preverjanje nivoja vode v rezervoarju za odpadne vode

Posebno pozornost posvetite nivoju vode v rezervoarju za odplake. Po potrebi izpraznite rezervoar za odplake, sicer bo sesalni motor zgorel.

Preverjanje napetosti baterij

Ko je glavno stikalo vklopljeno, bo na voltmetru prikazana trenutna napetost baterij. Če zadnja črtica voltmetra utripa, je moč nezadostna, zato takoj napolnite baterije.

Upoštevajte, da bo globoko praznjenje (npr. pogosta uporaba stroja, ko je napetost nižja od 21 V) skrajšalo življenjsko dobo baterij.

Preverjanje stanja krtačne plošče

Preverite, ali je krtačna plošča obrabljena. Če je tako, ga zamenjajte.

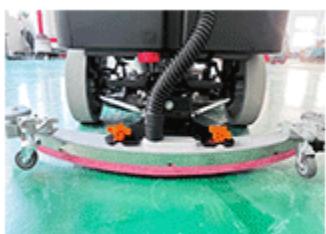

1. Odložite sklop strgala, da vidite, ali se guma dotika tal.
2. Nežno potisnite stroj, da vidite, ali je guma rahlo upognjena in ne pušča nobene vrzeli med seboj in tlemi.
3. Če je med gumo in tlemi kakršna koli vrzel ali je guma stisnjena premočno, zavrtite skrajne plastične gumbe/matice na univerzalnih kolesih, da nastavite višino otiralnika. Idealno je, da je guma upognjena pod kotom 45 stopinj, medtem ko se dotika tal, da ustvarite zrakotesno situacijo za boljši sesalni učinek.

OPOMBA Pri vzvratni vožnji ali transportu stroja se prepričajte, da sta krtačna plošča in strgalo dvignjena, da preprečite obrabo krtačne plošče in deformacijo strgala.

Čiščenje tal

1. Spustite krtačno ploščo in strgalo.
2. Vklopite splošno napajanje.
3. Pritisnite gumba krtačne plošče in sesalnega motorja.
4. Nastavite stikalo naprej/nazaj v položaj naprej, držite volan, pritisnite plin in gladko manevrirajte s strojem po tleh.

OPOMBA Ko je motor krtačne plošče vklopljen, stroja NE puščajte dlje časa na istem mestu, ker bi to pustilo nepotrebne sledi na tleh.

Odvajanje odplak

1. Preden izpraznite rezervoar za odplake, ustavite stroj in izklopite glavno stikalo.
2. Spustite odtočno cev za odplake, odprite pokrov in izpustite odplake.
3. Posodo za odpadne vode temeljito sperite s čisto vodo.

Ustavitev stroja

1. Ko je delo končano, izklopite gumb krtačne plošče in dvignite krtačno ploščo.
2. Izklopite sesalni motor in dvignite strgalo.
3. Izpraznite rezervoar za odplake.
4. Stroj premaknite na primerno mesto za shranjevanje.
5. Izklopite glavno stikalo in odstranite ključ.

OPOMBA Če naprave ne boste uporabljali dlje časa, popolnoma napolnite baterije in odklopite kable baterije, da preprečite izgubo električne energije. Priporočljivo je polnjenje baterij dvakrat na mesec.

Polnjenje baterij

OPOMBA Stroj napajajo štiri svinčeno-kislinske baterije 6 V (200 Ah) brez vzdrževanja, ki zagotavljajo skupno sistemsko napetost 24 V.

1. Skupna napetost baterij se bo med delovanjem postopoma zmanjševala. Ko zadnja vrstica na voltmetru utripa, je stroj skoraj prazen. Prosimo, da takoj napolnite baterije.
2. Pri rokovanju z baterijami nosite rokavice, da preprečite neposreden stik s kislimi snovmi.
3. Preverite, ali so kabli akumulatorja obrabljeni in preverite, ali so povezave zrahljane; po potrebi zamenjajte.

4. Baterije naj bodo suhe in čiste, pri čemer pazite, da se na njih ne nabira prah, saj lahko prah poškoduje baterije in v hujših primerih celo povzroči vžig. Na baterije ne postavljajte predmetov, še posebej kovinskih.

5. Da podaljšate življenjsko dobo baterij, jih napolnite takoj po končanem čiščenju. Globoko praznjenje je strogo prepovedano, saj zmanjša kapaciteto in življenjsko dobo baterije.

6. Zunanji polnilnik priključite na rdeči vtič stroja (ki se nahaja pod sedežem), preden polnilnik priključite v stensko vtičnico.
7. Če stroja ne boste uporabljali dlje časa, popolnoma napolnite baterije, odklopite kable baterij, da preprečite izgubo električne energije, in napolnite baterije vsaka dva tedna, da preprečite globoko izpraznitev, ki bi lahko povzročila okvaro baterije.

Čiščenje in vzdrževanje

Čiščenje stroja

• Redno preverjajte kolesa in odstranite morebitne zaplete.
- Občasno očistite rezervoar za odplake in odtočno cev za odplake s čisto vodo.
- Očistite filter vodnega ventila. Če so na prozornem pokrovu vidni umazanija ali delci, odvijte filter, da temeljito operete pokrov in mrežico filtra.

OPOMBA Ohišja stroja NE umivajte neposredno z vodo, saj ni popolnoma vodotesno. Neposredno pranje lahko povzroči kratek stik ali celo pregorevanje stroja.

Zamenjava krtačne plošče

1. Stroj parkirajte na ravno površino in spustite krtačno ploščo.
2. Krtačo povlecite navzdol, da jo ločite od magnetov. Potisnite novo krtačo ali blazinico na magnetno držalo, dokler se magneti ne zaskočijo, in jo pritrdite na stroj.

3. Namestitev držala za iglo: na dno držala za iglo položite blazinico. Potisnite navzdol ali obrnite sredinski modri pokrovček, da pritrdite blazinico na mesto, preden zaskočite držalo na dno naprave. Dodatne ščetke, blazinice ali držala za igle lahko kupite pri originalnem proizvajalcu.

4. Priprava za občutljiva tla: Pred čiščenjem bolj občutljivih tal blazinico za 10-15 minut namočite v vodo, da se zmehča. Ta korak je bistvenega pomena za preprečitev morebitne poškodbe tal.

Skladiščenje in transport

Shranjevanje

Če stroja ne boste uporabljali dlje časa, odstranite in očistite strgalo in krtačno ploščo ter ju shranite na suhem in čistem mestu. Priporočljivo je, da te dele shranite v nepredušni plastični posodi.

• Prepričajte se, da so rezervoarji za vodo popolnoma izpraznjeni in očiščeni.
• Pred shranjevanjem stroja popolnoma napolnite baterijo. Če stroja dlje časa ne boste uporabljali, redno polnite baterijo (vsaj dvakrat na mesec), da ohranite njeno zdravje.

Prevozništvo

• Pri dvigovanju ali spuščanju stroja se prepričajte, da je stabilen, da preprečite prevrnitev ali padec.
• Stroj je ob izstopu iz tovarne pritrjen na leseno paleto in transportiran z ustrezno opremo. Na cilju uredite podobno nastavitev za varno nakladanje ali razkladanje.

- Ko za premikanje stroja uporabljate viličar, prenesite celotno škatlo s strojem varno v njej. Stroja NE dvigujte neposredno z viličarjem, saj lahko s tem poškodujete stroj in se zlahka prevrne, kar lahko povzroči materialno škodo ali telesne poškodbe.

Odpravljanje težav

Problem	Vzrok	rešitev
Baterij ni mogoče polniti.	Polnilnik je pokvarjen.	Vrata za polnjenje so oksidirana.
	Vrata za polnjenje so oksidirana.	Zamenjajte priključek za polnjenje.
Sesalni motor ne deluje.	Zaščita pred preobremenitvijo se je sprožila.	Ponastavite zaščito pred preobremenitvijo.
Motor krtačne plošče ne deluje.	Zaščita pred preobremenitvijo se je sprožila.	Ponastavite zaščito pred preobremenitvijo.
Izteka premalo vode.	Cev za čisto vodo je zamašena.	Očistite cev za vodo.
	V pokrovu filtra so nečistoče.	V pokrovu filtra so nečistoče.
	Vodni solenoid je odpovedal.	Preverite, očistite ali zamenjajte vodni elektromagnet.
Proizvaja se močan hrup.	Otiral je nepravilno nameščen.	Prilagodite višino univerzalnih koles otiralnika.
	Sesalni motor je okvarjen.	Zamenjajte sesalni motor.
Krtačna plošča pogosto pade.	Krtačna plošča ni pravilno nameščena.	Znova pravilno namestite krtačo.
Nizka učinkovitost sesanja vode.	Sesalna cev je zamašena.	Očistite sesalno cev.
	Tesnilo rezervoarja za odpadne vode je počeno.	Zamenjajte gumijasto tesnilo.
	Trak otiralnika je počen.	Zamenjajte trak strgala.

Odstranjevanje rabljenih naprav

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z njihovimi oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.

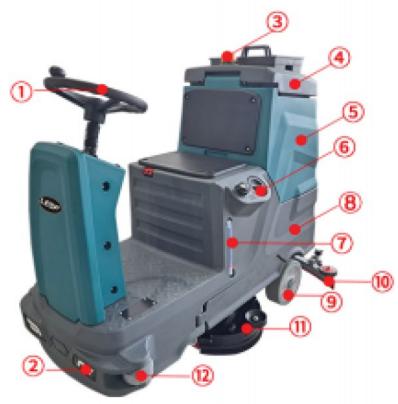

Deli

6- Čiščenje dovoda rezervoarja za vodo

7- Indikator nivoja vode

12- Sprednje trčno kolo

13- Cev za kanalizacijo

14- Vakuumska cev

15- Kolo proti trčenju

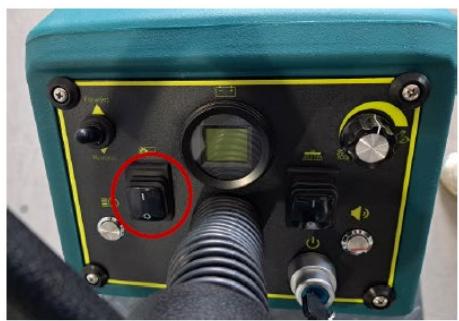

Nadzorna plošča in gumbi

3- Zaslon za prikaz moči

4- Gumb za vakuumski motor

5- Hitro izbiranje

6- Splošno stikalo

7- Očisti vodni filter in pokrov

8- Stikalo vodnega ventila
