Tuotetyyppi	Käsikäyttöinen lakaisukone
Merkki	Ulsonix
Malli	ULX-SWEEPER-O50
Mitat (P × S × K)	800 × 800 × 950 mm
Paino	≈ 11,8 kg
Harjojen lukumäärä	2
Harjan halkaisija	380 mm
Työskentelyleveys	750 mm
Pölysäiliön tilavuus	50 L
Työkapasiteetti	2300 m²/h
Pölysuodatin	Kyllä
Käyttövoima	Mekaaninen (käsikäyttöinen työntö)
Käyttötarkoitus	Kovat ulkolattiat: työpajat, kulkutiet, jalkakäytävät, liikkeiden edustat, patiot, autotallit, uima-altaan reunat
Hyväksytyt roskatyypit	Sahanpuru, metallilastu, lehdet, kivet, tupakantumpit, paperit, tölkit, rikkinäinen lasi, hiekka, lika
Harjojen korkeuden säätö	Kyllä, 8 asentoa (kääntönuppi)
Pölysäiliön tyhjennys	Irrotettava ja suljettava
Harjojen huolto	Pestävät vedellä
Rungon puhdistus	Vesi tai kostea liina
Säilytys	Suojassa pitkäaikaiselta suoralta auringonvalolta
Käyttöturvallisuus	Älä lakaisi nesteitä, hehkuvia esineitä, lankoja tai naruja
Varaosat saatavilla	Harjat, pyörät, hihna, suodattimet
Korjattavuus	Harjojen, pyörien ja hihnan helppo vaihto

Usein kysytyt kysymykset - ULX-SWEEPER-O50 Ulsonix

Mikä on Ulsonix ULX-SWEEPER-O50:n pölysäiliön tilavuus?

Pölysäiliön tilavuus on 50 litraa, mikä mahdollistaa suuren määrän roskien keräämisen ilman toistuvaa tyhjentämistä.

Minkälaisia roskia se voi kerätä?

Se soveltuu kuiville ja kosteille roskille: sahanpuru, metallilastu, lehdet, kivet, tupakantumpit, paperit, tölkit, rikkinäinen lasi, hiekka ja lika. Nesteitä tai hehkuvia esineitä ei suositella lakaisemaan.

Voiko sitä käyttää matolla?

Ei, tämä laite on suunniteltu koville ulkolattioille. Sisämatot eivät välttämättä sovi ja ne voivat vaurioitua.

Kuinka harjojen korkeutta säädetään?

Pyörivän harjan säätönuppi sijaitsee etuosassa. Käännä sitä oikealle laskeaksesi harjat ja vasemmalle nostaaksesi ne. Käytä asentoja 1-2 tasaisille koville lattioille, 3-4 epätasaisille lattioille ja 5-8 kuluneille harjoille.

Kuinka pölysäiliö tyhjennetään?

Pidä kahvan putkesta toisella kädellä ja säiliön kahvasta toisella. Vedä ja nosta ylös ja taaksepäin irrottaaksesi säiliön, ja tyhjennä roskat roskakoriin.

Kuinka laitetta huolletaan?

Harjat voidaan puhdistaa vedellä (vältä kuumaa vettä tai kuumaa ilmaa). Runko puhdistetaan kostealla liinalla. Säilytä laitetta suojassa pitkäaikaiselta suoralta auringonvalolta.

Mitä turvatoimia on noudatettava?

Älä lakaisi hehkuvia tai kuumia esineitä (savukkeet, tulitikut, tuhka), älä kerää nesteitä ja vältä naruja, jotka voivat takertua harjoihin.

Mikä on tuntikohtainen työkapasiteetti?

ULX-SWEEPER-O50 voi puhdistaa noin 2300 m² tunnissa, mikä tekee siitä erittäin tehokkaan suurille ulkoalueille.

Kuinka harjat vaihdetaan?

Aseta nuppi äärioikealle, vedä voimakkaasti kallistetuista pyöristä ja irrota ne akselin kanssa. Irrota pyörivä harja hammasholkin kanssa, aseta holkki varaosaan ja asenna kaikki takaisin painamalla lujasti, kunnes se napsahtaa paikalleen.

Millä pinnoilla sitä voidaan käyttää?

Se toimii verstaissa, kulkuteillä, jalkakäytävillä, liikkeiden edustoilla, patioilla, autotalleissa ja uima-altaan reunoilla, kunhan pinta on tasainen ja vailla suuria kuoppia.

KÄYTTÖOHJE ULX-SWEEPER-O50 Ulsonix

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

TEKNISET TIEDOT

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Manuaalinen lakaisukone
Malli	ULX-SWEEPER-O50	ULX-SWEEPER-LOD	ULX-SWEEPER-C30
Mitat [leveys x syvyys x korkeus; mm]	800 x 800 x 950	740 x 980 x 1100	600 x 600 x 1140
Paino [kg]	~11.8	~23.4	5,9
Harjan määrä	2
Harjan halkaisija [mm]	380	340	300
Työradan leveys [mm]	750	920	550
Likasäiliön tilavuus [L]	50	40	25
Työkyky [m 2 /h]	2300	3700	1800
Pölysuodatin	√	√	-

HUOMAA:

1. Tämä laite on suunniteltu kovalle ulkolattialle. Kodin matto ei välttämättä sovellu.
2. Varmista ennen käyttöä, että laite on hyvässä ja turvallisessa kunnossa.
3. Raskasta kiveä ja suurikokoisia puunoksia ei ehkä voida kerätä.
4. Kun lakaistaan erittäin hienoa pölyä, koneen keskelle voi jäädä pieniä jälkiä ja suositellaan toista lakaisua parhaan tuloksen saavuttamiseksi.
5. Lakaisukone ei sovellu nesteiden lakaisuun. Älä lakaise palavia tai hehkuvia esineitä, kuten savukkeita, tulitikkuja, tuhkaa tai vastaavia.
6. Vältä lakaisemasta pitkää köysilankaa, jotta harjat eivät sotkeudu ja vaurioidu:

Kiinnitä kahvan pidike telinelevvyn. Liitä liukukahvan putki kahvan pidikkeeseen ja seisontalevyyn kääntönupin avulla.

Yhdistä säädettävä kahvaputki liukuvan kahvan putkeen. Varmista, että molempien putkien pultinreiät ovat linjassa. Säädettävässä kahvassa on kolme erikorkuista reikää - valitse korkeus halutun tarpeen mukaan.

Säiliön irrotus ja kokoaminen

Pidä yhdellä kädellä kiinni kahvaputkesta, toisella säiliön kahvasta. Vedä ja nosta säiliön kahvaa ylöspäin ja taaksepäin.

Aseta säiliön pohja runkoon ja varmista, että säiliön takaura on kehyksen porrasta. Paina säiliön etuosaa ja lukitse se laitteen eturungolla.

Laitteen käyttö

• Työnnä molemmilla käsillä ja pysy normaalina kävelynopeudena.
• Soveltuu märkä- ja kuivakäyttöön, mukaan lukien sahanpuru, metallilastut, lehdet, kivet, tupakantumpit, paperit, tölkit, kupit, lasinsirut, suuret roskat, hiekka ja lika.
• Toimii kaikilla pinnoilla, mukaan lukien työpajat, ajotit, kävelytiet, myymälän julkisivut, terassit, autotallit ja uima-altaan reunat.
• Lakaisun aikana jätesäiliön kantokykyä voidaan maksimoida nostamalla etuosaa, jotta jäte putoaa säiliön takaosaan.
• Lakaisun aikana lakaisukoneen keskelle voi jäädä pieniä hienojakoisen pölyn jälkiä. Tämä tulee puhdistaa säännöllisesti parhaan tuloksen saavuttamiseksi.

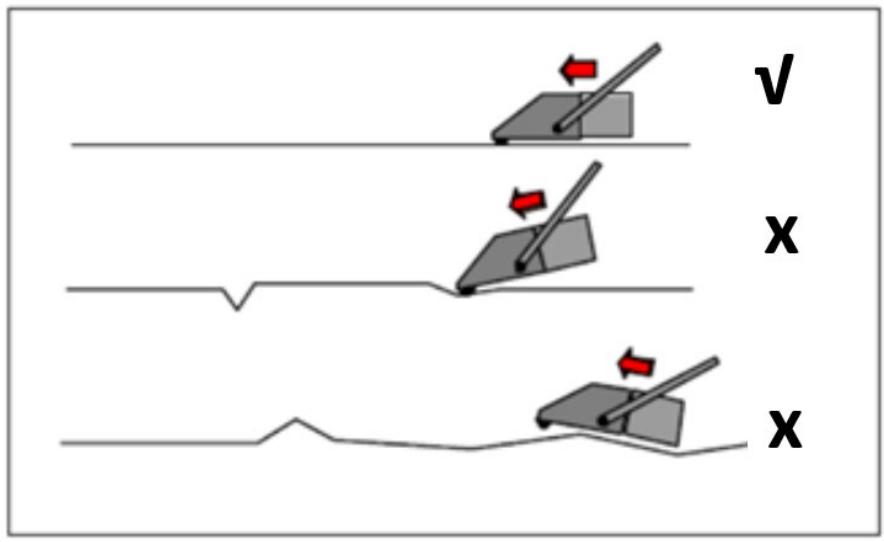

• Pinnan tulee olla suhteellisen tasainen ilman suuria kuoppia.

Irrota kontti ja tyhjennä konttijätteet roskakoriin:

Harjan korkeuden säätö

Pyöreän harjan säätönuppi sijaitsee edessä. Käännä oikealle laskeaksesi tai vasemmalle nostaaksesi harjakokoonpanoa:

• Vaihe 1-2 uusille harjoille, tasaisille, koville lattioille, kuten asfaltille, betonille tai laatoille.
• Vaihe 3-4 uusille harjoille, märille lehdille, hiekkalle, epätasaisille lattioille, kuten paljaalle kiviaines-tai betonilaatoille.
• Vaihe 5-8 vanhemmille harjoille tai erittäin epätasaiselle maaperälle.

• Aseta säätönuppi äärioikealle:

- Vedä kaltevia pyöriä voimakkaasti ja irrota se akselin kanssa. Huomioi vasemman ja oikean pyörän asento, sillä ne on vaihdettava samalle puolelle normaalia käyttöä varten:

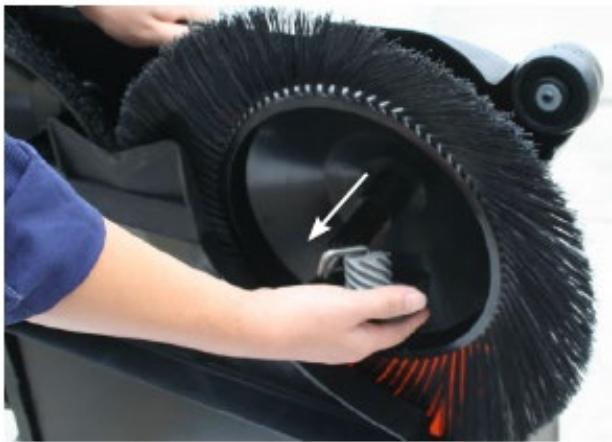

• Vedä pyöreä harja ulos hammasholkin kanssa:

- Irrota hammastettu holkki:

• Aseta hammastettu holkki vaihtoharjaan.
• Aseta harja takaisin paikalleen ja varmista, että se on kunnolla tangon kotelossa.
• Aseta kalteva pyörä ja akseli takaisin tankoon. Paina lujasti, kunnes kokoonpano ponnahtaa paikalleen:

• Luuta voisi olla puhdas vedellä. Vältä kuuman veden tai lämpöilman puhaltamista.
• Laitteen runko voidaan puhdistaa vedellä tai märällä liinalla.
• Vältä sen säilyttämistä suorassa auringonvalossa pidempään.
• Poista kela, narut ja lanka parhaan puhdistustuloksen saavuttamiseksi.

ULX-SWEEPER-LOD

Kokoonpano

1. Ota harjat pois roskasäiliöstä ja ruuvaa ne kiinni:

1. Kiinnitysruuvi työntökahvan säätöön:

1. Kolmiasentoinen säädettävä kahva kuljettajan mukavuuden ja käyttömukavuuden takaamiseksi:

1. Säädettävä rullaharjan korkeus 6 eri asennossa asettamalla säätövipu haluttuun asentoon:

1. Helposti säädettävä etuharjan paine takaa erinomaisen lakaisukyvyn:

1. Säädettävä sivuharja kääntyy pois tieltä, kun käyttöä ei tarvita:

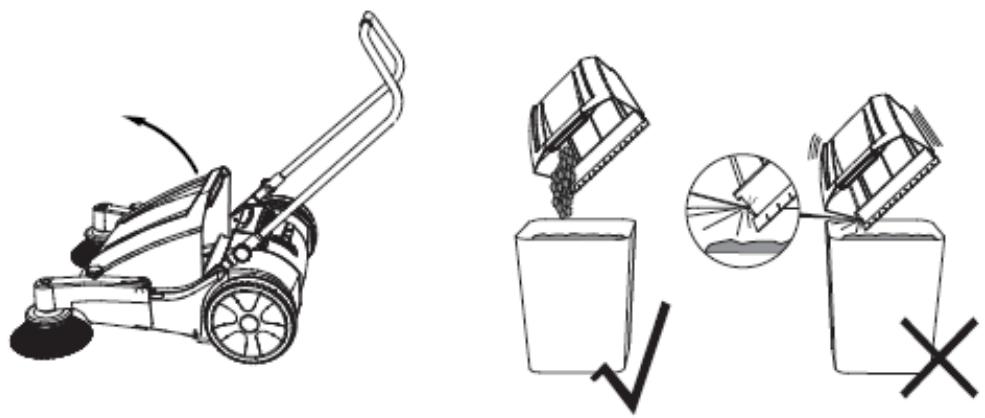

Likasäiliön tyhjennys

1. Nosta roskasäiliön kahvaa ja irrota se.
2. Kerää roskat toiselta puolelta ja tyhjennä säiliö.
3. Vältä voimakkaita iskuja.

Laitteen käyttö

• Työnnä molemmilla käsillä ja pysy normaalina kävelynopeudena.
• Ihanteellinen polkujen, käytävien, jalkakäytävien ja varastojen puhdistamiseen nopeasti ja kätevästi.
• Sopii hienolle pölylle ja pienille paloille, kuten hiekka, vilja, naulat ja pultit, rautaviilat, sahanpuru, paperit.
• Puhdistuspinnan tulee olla kilpailukykyinen tasainen ja korkeusero ≤2,5 cm, askeleen käveleminen vastakkaiseen suuntaan ≤19 cm.

Varastointi

Tilaa säästävä taitettava rakenne:

Irrota pääharja irrottamalla kaikki 6 kiinnitysruuvia. Kaksi pääharjan puolikuorta voidaan sitten irrottaa:

Suodattimen puhdistus ja vaihto

Vedä kiinnitystappi ulos ja irrota hienosuodatin puhdistusta tai vaihtoa varten:

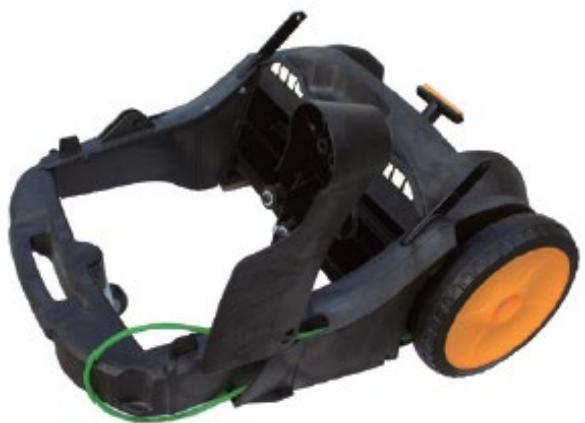

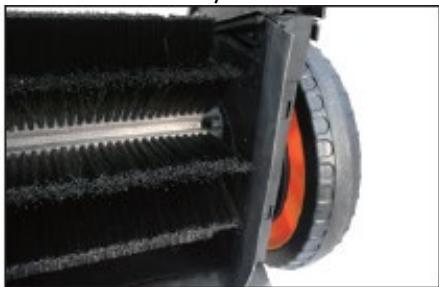

Pyörän vaihto

1. Käytä ruuvimeisseliä irrottaaksesi korkin suojus pyörän keskellä.
2. Irrota ja irrota lukkoaluslevy langanleikkauspihdeillä.
3. Lukituslevy on rikki irrotettaessa. Pyörän asentamiseen on käytettävä uutta lukkolevyä.
4. Pyörä voidaan vetää irti akselista

Kun asennat käyttöhihnaa, kiinnitä huomiota sivuharjan pyörimissuuntaan. Eteenpäin liikuttaessa sivuharjan tulee pyöriä sisäänpäin.

Kierrä kaikki kiinnitysruuvit irti. Maadoitettu huuli voidaan sitten irrottaa.

Kierrä kaikki kiinnitysruuvit irti. Takalistat voidaan sitten irrottaa.

Kierrä kaikki kiinnitysruuvit irti. Takaosan voi sitten ottaa pois.

• Luuta voisi olla puhdas vedellä. Vältä kuuman veden tai lämpöilman puhaltamista.
• Lakaisukoneen runko voidaan puhdistaa vedellä tai märällä liinalla.
• Vältä sen säilyttämistä suorassa auringonvalossa pidempään.
• Poista kela, narut ja lanka parhaan puhdistustuloksen saavuttamiseksi.

ULX-SWEEPER-C30

Kahvan kokoonpano

Aseta liukukahva putkeen säädettävään kahvaan ja anna lukkotapin jousta kohdistettuun reikään:

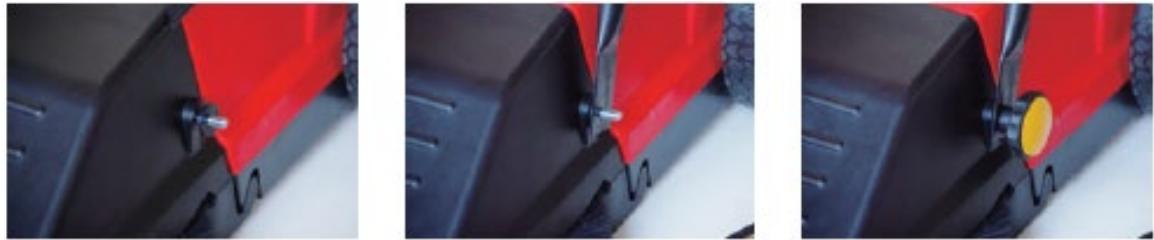

Liitä liukukahvan reikä laitteen sivussa olevaan ruuviin ja ruuvaa kääntönuppi kiinni:

• Työnnä molemmilla käsillä ja pysy normaalina kävelynopeudena.
• Soveltuu märkä- ja kuivakäyttöön, mukaan lukien sahanpuru, metallilastut, lehdet, kivet, tupakantumpit, paperit, tölkit, kupit, lasinsirut, suuret roskat, hiekka ja lika.
• Toimii kaikilla pinnoilla, mukaan lukien työpajat, ajotit, kävelytiet, myymälän julkisivut, terassit, autotallit ja uima-altaan reunat.
• Lakaisun aikana jätesäiliön kantokykyä voidaan maksimoida nostamalla etuosaa, jotta jäte putoaa säiliön takaosaan.
• Lakaisun aikana lakaisukoneen keskelle voi jäädä pieniä hienojakoisen pölyn jälkiä. Tämä tulee puhdistaa säännöllisesti parhaan tuloksen saavuttamiseksi.
• Pinnan tulee olla suhteellisen tasainen ilman suuria kuoppia.

Likasäiliön tyhjennys

Nosta säiliön kahvaa ja vapauta se ja vedä se kevyesti pois.

Nosta säiliön kahvaa ja vapauta se. Nosta etuosa ja säiliöosa tiettyyn kulmaan ja tee kaksi osaa V-muotoon:

Yhdistä eturungon koukkuosat takasäiliön rungon uraosiin täydelliselle liitostasolle:

Yhdistä etuosat ja säiliön runko yhteen. Paina säiliön kahvaa alas lukitaksesi sen:

Harjakokoonpanon säätö

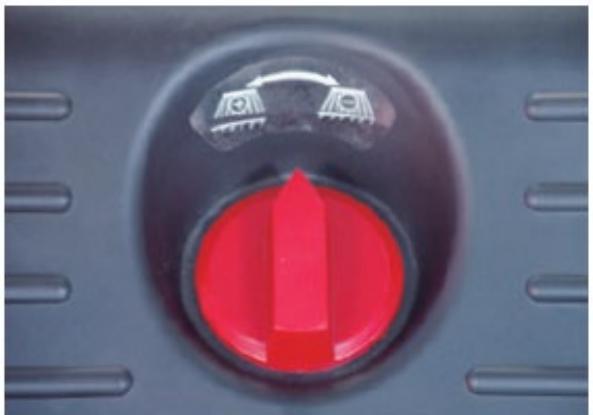

• Pyöreän harjan säätönuppi sijaitsee edessä.
- Käänny oikealle laskeaksesi. Käänny vasemmalle nostaaksesi.
- Vaihe 1-2 uusille harjoille, tasaisille, koville lattioille, kuten asfaltille, betonille tai laatoille.
- Vaihe 3-4 uusille harjoille, märille lehdille, hiekkalle, epätasaisille lattioille, kuten paljaalle kiviaines-tai betonilaatoille.
- Vaihe 5-8 vanhemmille harjoille tai erittäin epätasaiselle maaperälle.

Pyöreän harjan vaihto

1. Aseta säätönuppi äärioikealle:

1. Vedä kaltevia pyöriä voimakkaasti ja irrota se akselin kanssa. Huomaa, että vasen ja oikea pyörä on vaihdettava samalle puolelle normaalia käyttöä varten:

1. Vedä pyöreä harja ulos hammasholkin kanssa:

1. Irrota hammastettu holkki:

1. Aseta hammastettu holkki vaihtoharjaan.
2. Aseta harja takaisin paikalleen ja varmista, että se on kunnolla tangon kotelossa.
3. Aseta kalteva pyörä ja akseli takaisin tankoon. Paina lujasti, kunnes kokoonpano ponnahtaa paikalleen:

Kun työ on valmis, taita putken kahva litteäksi tehdäksesi laitteesta pystysuoran ja ripusta se seinälle säästääksesi säilytystilaa.

Varmista, että laite on ripustettu hyvin ja vältä pudottamista ja vahingoittamista ihmisiä, lemmikkejä ja muita esineitä.

Kun irrotat laitetta, tee se huolellisesti, jotta et putoa kahvaa tai laitteen runkoa maahan aiheuttaen vahinkoa.

• Luuta voisi olla puhdas vedellä. Vältä kuuman veden tai lämpöilman puhaltamista.
• Lakaisukoneen runko voidaan puhdistaa vedellä tai märällä liinalla.
• Vältä sen säilyttämistä suorassa auringonvalossa pidempään.
• Poista kela, narut ja lanka parhaan puhdistustuloksen saavuttamiseksi.
