NÁVOD K OBSLUZE ULX-SWEEPER-O50 Ulsonix

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

TECHNICKÉ ÚDAJE

Popis parametru	Hodnota parametru
Stůl pro horní frézku	Ruční zametač
Model	ULX-SWEEPER-O50	ULX-SWEEPER-LOD	ULX-SWEEPER-C30
Rozměry (šířka x hloubka x výška) [mm]	800 x 800 x 950	740 x 980 x 1100	600 x 600 x 1140
Hmotnost [kg]	~11.8	~23.4	5,9
Množství štětce	2
Průměr kartáče [mm]	380	340	300
Šířka pracovní dráhy [mm]	750	920	550
Kapacita nádoby na nečistoty [L]	50	40	25
Pracovní kapacita [ m2/h ]	2300	3700	1800
Prachový filtr	√	√	-

POZNÁMKA:

1. Tato jednotka je určena pro venkovní tvrdé podlahy. Domácí koberec nemusí být vhodný.
2. Před použitím se ujistěte, že je jednotka v dobrém a bezpečném stavu.
3. Těžký kámen a velké větve stromu nemusí být možné sbírat.
4. Při zametání velmi jemného prachu mohou uprostřed stroje zůstat malé stopy a pro dosažení nejlepších výsledků se doporučuje druhé zametání.
5. Zametací stroj není vhodný pro zametání kapalin. Nezametejte hořící nebo žhnoucí předměty, např. cigarety, zápalky, popel a podobně.
6. Vyvarujte se zametání materiálu podobného dlouhému lanu, aby nedošlo k zamotání a poškození kartáčů:

Připevněte držák rukojeti k podstavci. Připojte trubku posuvné rukojeti k držáku rukojeti a podstavci pomocí otočného knoflíku.

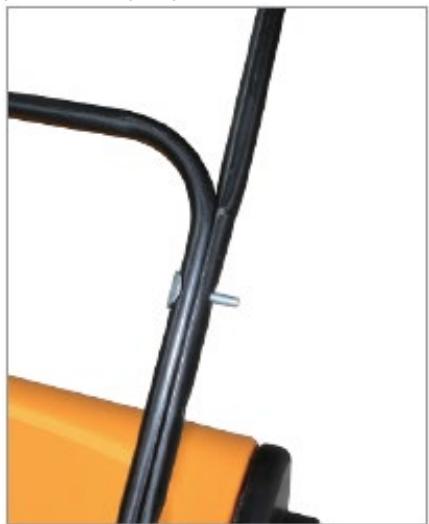

Spojte nastavitelnou trubku rukojeti s trubkou posuvné rukojeti. Ujistěte se, že otvory pro šrouby na obou trubkách jsou v jedné linii. Jsou to tři otvory různé výšky na nastavitelné rukojeti - vyberte výšku podle požadovaných potřeb.

Demontáž a montáž kontejneru

Jednou rukou držte trubku rukojeti, druhou rukojeť nádoby. Vytáhněte a zvedněte rukojeť nádoby nahoru a dozadu.

Vložte dno nádoby do rámu, ujistěte se, že zadní drážka nádoby je v místě stupně rámu. Stiskněte přední část nádoby a zajistěte ji přední částí zařízení.

Použití zařízení

• Zatlačte oběma rukama a zůstaňte normální rychlostí chůze.
• Vhodné pro mokré i suché použití včetně pilin, kovových pilin, listí, kamenů, nedopalků cigaret, papírů, plechovek, kelímků, rozbitého skla, velkých nečistot, písku a nečistot.
• Funguje na všech površích včetně dílen, příjezdových cest, chodníků, průčelí obchodů, teras, garáží, bazénů.
• Při zametání lze nosnost nádoby na odpad maximalizovat zvednutím přední části, aby odpad mohl spadnout na zadní stranu nádoby.
• Při zametání mohou uprostřed zametacího stroje zůstat malé stopy jemného prachu. Pro dosažení nejlepších výsledků by se měl pravidelně čistit.
• Povrch by měl být relativně plochý bez velkých důlků.

Odpojte nádobu a vysypte odpad z nádoby do odpadkového koše:

Nastavení výšky kartáče

Nastavovací knoflík pro kruhový smeták je umístěn na přední straně. Otočením doprava dolů nebo doleva zvednete sestavu kartáče:

• Krok 1-2 pro nové smetáky, všechny rovné, tvrdé podlahy jako asfalt, beton nebo dlaždice.
• Krok 3-4 pro nová koštata, mokré listí, písek, nerovné podlahy, jako je kamenivo nebo betonové dlaždice.
• Krok 5-8 pro starší koštata nebo velmi nerovný povrch.

• Nastavte nastavovací knoflík zcela vpravo:

- Silně zatáhněte za šikmá kola a sejměte je s nápravou. Všimněte si polohy levého a pravého kola, protože pro normální provoz je třeba je vyměnit na stejné straně:

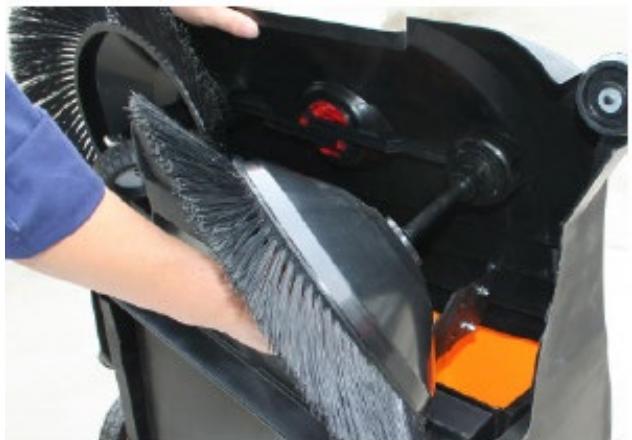

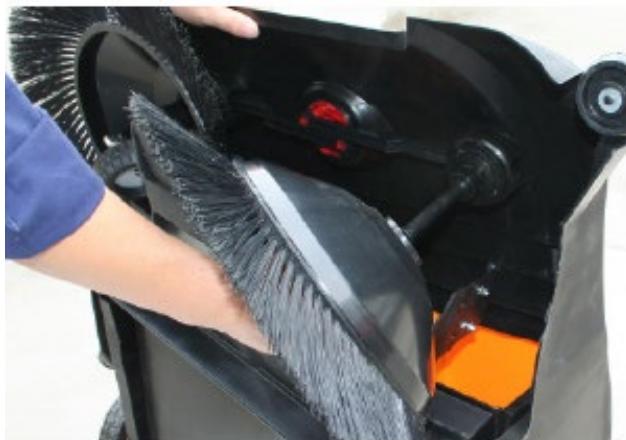

• Vytáhněte kruhový koště spolu s ozubeným pouzdrem:

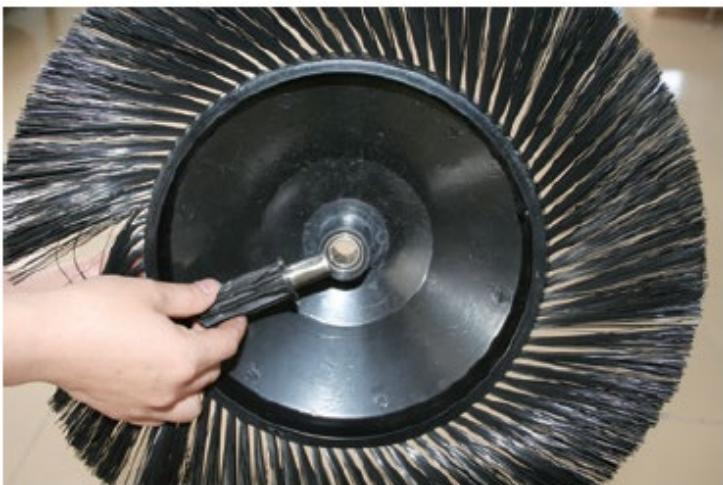

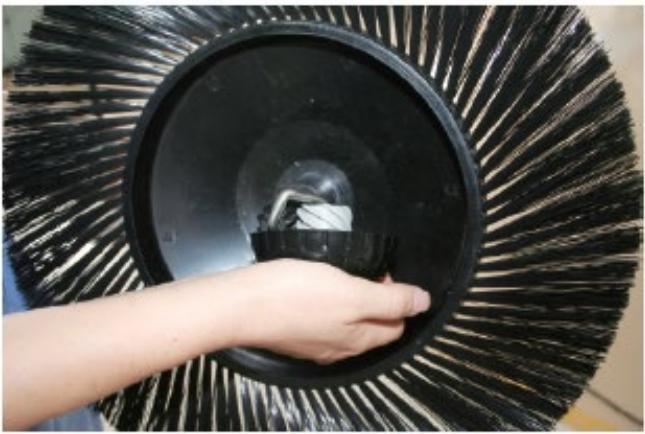

• Odstraňte ozubené pouzdro:

• Vložte ozubené pouzdro do náhradního kartáče.
• Vložte kartáč zpět a ujistěte se, že je zcela usazen v pouzdru tyče.
- Znovu vložte šikmé kolo a nápravu do tyče. Pevně zatlačte, dokud sestava nezapadne na místo:

• Smeták mohl být čistý vodou. Vyvarujte se foukání horké vody nebo horkého vzduchu.
  • Tělo zařízení lze očistit vodou nebo mokrým hadříkem.
• Vyhněte se delšímu skladování na přímém slunci.
• Odstraňte cívku, šňůry, nit pro nejlepší výsledek čištění.

ULX-SWEEPER-LOD

Montáž

1. Vyjměte kartáče z nádoby na nečistoty a přišroubujte je:

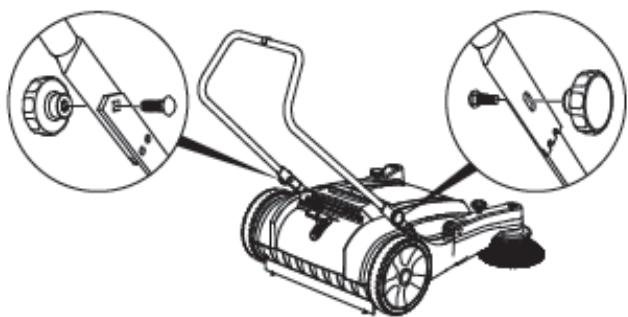

1. Upevňovací šroub pro nastavení rukojeti:

1. Třípolohová nastavitelná rukojeť pro pohodlí a pohodlí obsluhy:

1. Nastavitelná výška válečkového smetáku s 6 různými polohami nastavením nastavovací páky do požadované polohy:

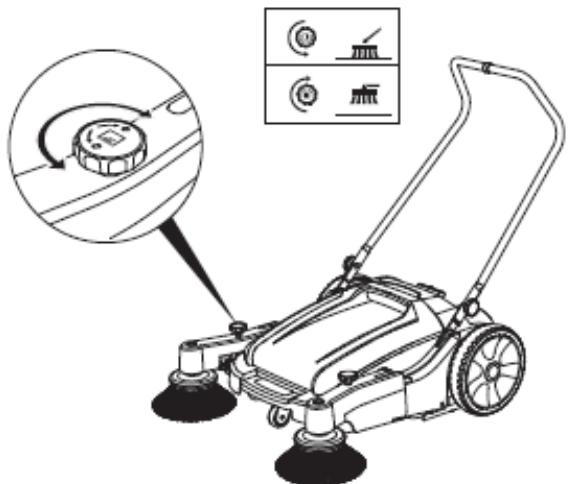

1. Snadno nastavitelný přítlak předního kartáče pro vynikající zametací výkon:

1. Nastavitelný boční smeták se odklání, když není nutné použití:

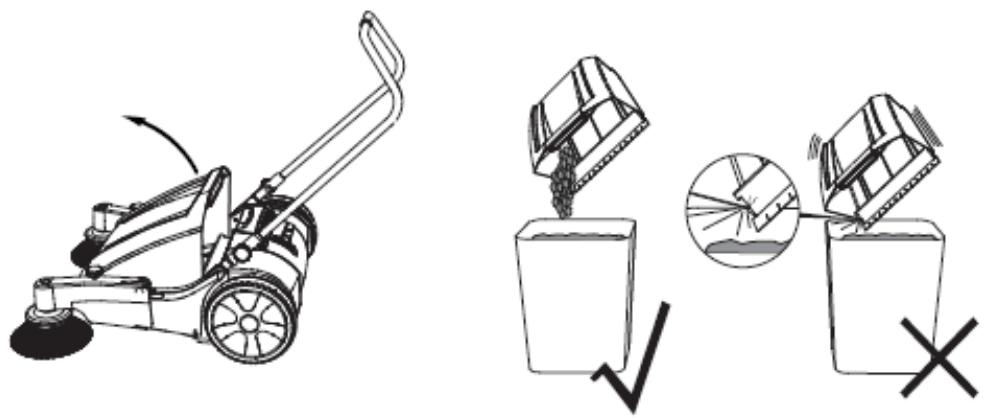

Vyprázdnění nádoby na nečistoty

1. Zvedněte rukojeť nádoby na nečistoty a sejměte ji.
2. Sbírejte nečistoty na jedné straně a vyprázdněte nádobu.
3. Vyhněte se silným nárazům.

Použití zařízení

• Zatlačte oběma rukama a zůstaňte normální rychlostí chůze.
• Ideální pro rychlé a pohodlné čištění cest, hal, chodníků a skladů.
• Vhodné pro jemný prach a malé kousky, jako je písek, obilí, hřebíky a šrouby, železné piliny, piliny, papíry.
• Čistící plocha by měla být konkurenceschopná rovná a výškový rozdíl ≤ 2,5 cm, chůze po schodech v opačném směru ≤ 19 cm.

Skladování

Prostorově úsporná skládací konstrukce:

Výměna hlavního kartáče

Chcete-li demontovat hlavní kartáč, odšroubujte všech 6 upevňovacích šroubů. Poté lze vyjmout dvě poloskořepiny hlavního kartáče:

Čištění a výměna filtru

Vytáhněte pojistný kolík a vyjměte jemný filtr pro čištění nebo výměnu:

1. Pomocí šroubováku odepněte kryt krytu uprostřed kola.
2. K odpojení a odstranění pojistné podložky použijte kleště na řezání drátů.
3. Pojistná podložka je při vyjmutí rozbitá. K opětovné montáži kola je nutné použít novou pojistnou podložku.
4. Kolo lze stáhnout z nápravy

Při montáži hnacího řemene dbejte na směr otáčení bočního kartáče. Při pohybu vpřed se musí boční kartáč otáčet směrem dovnitř.

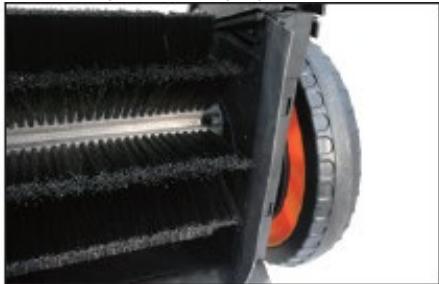

Odšroubujte všechny upevňovací šrouby. Zabroušený ret lze poté vyjmout.

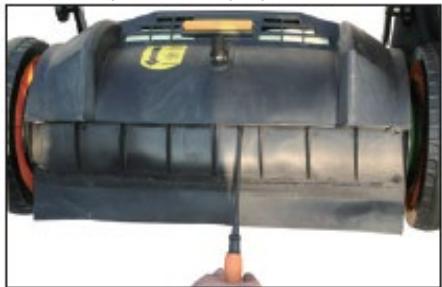

Odšroubujte všechny upevňovací šrouby. Poté lze vyjmout zadní lištu.

Odšroubujte všechny upevňovací šrouby. Zadní část pak lze vyjmout.

• Smeták mohl být čistý vodou. Vyvarujte se foukání horké vody nebo horkého vzduchu.
  • Tělo zametače lze očistit vodou nebo mokrým hadříkem.
• Vyhněte se delšímu skladování na přímém slunci.
• Odstraňte cívku, šňůry, nit pro nejlepší výsledek čištění.

ULX-SWEEPER-C30

Montáž rukojeti

Vložte posuvnou rukojeť do trubkové nastavitelné rukojeti a nechte pojistný kolík zaskočit do zarovnaného otvoru:

Připojte otvor pro posuvnou rukojeť ke šroubu na straně zařízení a zašroubujte otočný knoflík:

• Zatlačte oběma rukama a zůstaňte normální rychlostí chůze.
• Vhodné pro mokré i suché použití včetně pilin, kovových pilin, listí, kamenů, nedopalků cigaret, papírů, plechovek, kelímků, rozbitého skla, velkých nečistot, písku a nečistot.
• Funguje na všech površích včetně dílen, příjezdových cest, chodníků, průčelí obchodů, teras, garáží, bazénů.
• Při zametání lze nosnost nádoby na odpad maximalizovat zvednutím přední části, aby odpad mohl spadnout na zadní stranu nádoby.
• Při zametání mohou uprostřed zametacího stroje zůstat malé stopy jemného prachu. Pro dosažení nejlepších výsledků by se měl pravidelně čistit.
• Povrch by měl být relativně rovný bez velkých důlků.

Vyprázdnění nádoby na nečistoty

Zvedněte rukojeť nádoby a uvolněte ji, než ji lehce vytáhněte.

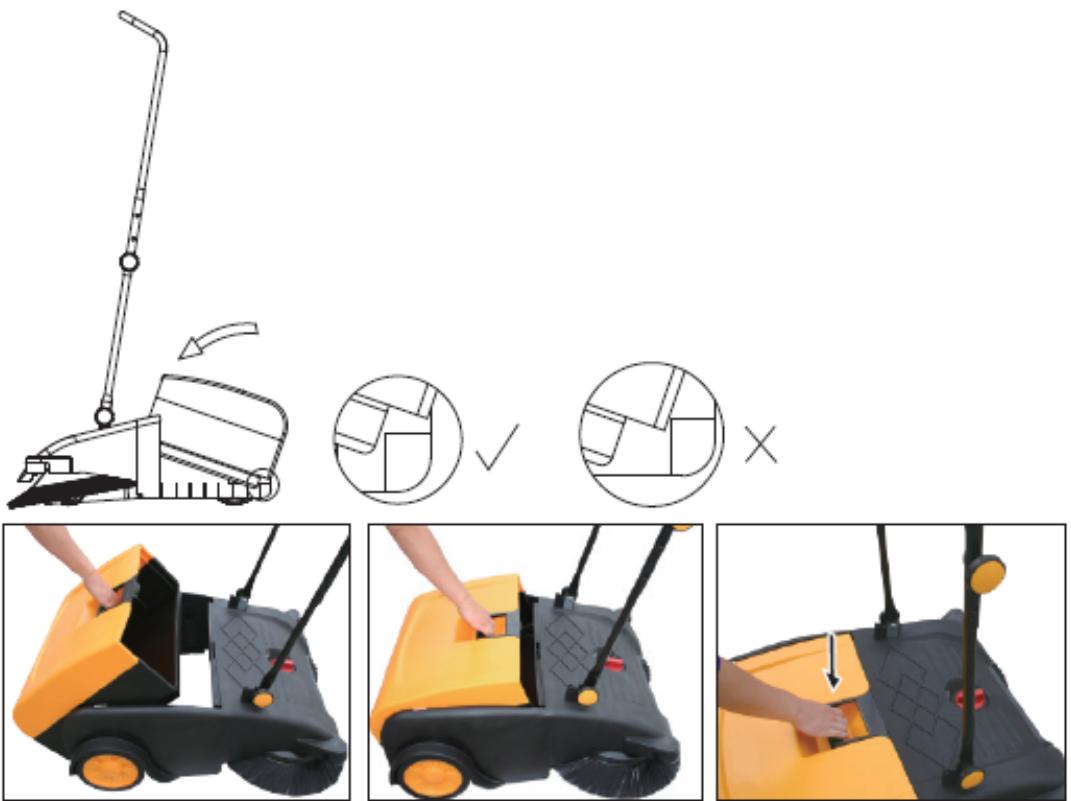

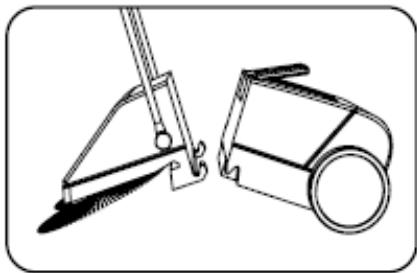

Zvedněte rukojeť nádoby a uvolněte ji. Zvedněte přední část a část kontejneru do určitého úhlu a udělejte z obou částí tvar V:

Spojte hákové části předního těla s drážkovými díly zadního těla kontejneru do dokonalé spojovací úrovně:

Spojte přední části a tělo nádoby dohromady. Zatlačením rukojeti nádoby ji uzamkněte:

Seřízení sestavy kartáče

• Nastavovací knoflík pro kruhový smeták je umístěn na přední straně.
• Otočte doprava dolů. Otočte doleva pro zvýšení.
• Krok 1-2 pro nové smetáky, všechny rovné, tvrdé podlahy jako asfalt, beton nebo dlaždice.
• Krok 3-4 pro nová koštata, mokré listí, písek, nerovné podlahy, jako je kamenivo nebo betonové dlaždice.
• Krok 5-8 pro starší koštata nebo velmi nerovný povrch.

Výměna kruhového kartáče

1. Silně zatáhněte za šikmá kola a sejměte je s nápravou. Pamatujte, že pro normální provoz musí být levé a pravé kolo vyměněno na stejné straně:

1. Vytáhněte kruhový koště spolu s ozubeným pouzdrem:

1. Odstraňte ozubené pouzdro:

1. Vložte ozubené pouzdro do náhradního kartáčku.
2. Vložte kartáč zpět a ujistěte se, že je zcela usazen v pouzdru tyče.
3. Znovu vložte šikmé kolo a nápravu do tyče. Pevně zatlačte, dokud sestava nezapadne na místo:

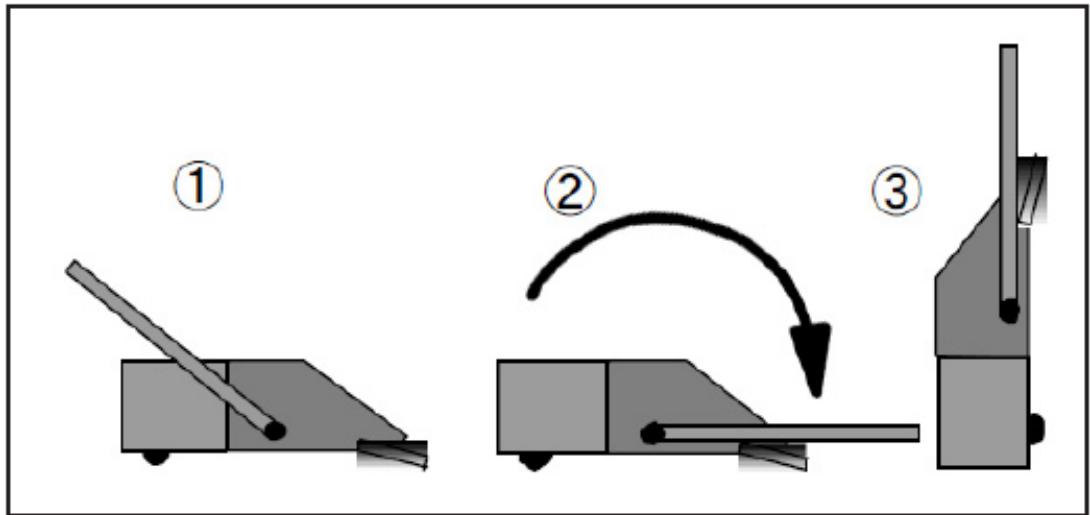

Po dokončení práce složte rukojeť trubky naplocho, aby bylo zařízení svislé, a zavěste jej na stěnu, abyste ušetřili úložný prostor.

Ujistěte se, že je zařízení dobře zavěšeno a vyvarujte se pádu a zranění lidí, domácích zvířat a dalších věcí.

Při sundávání zařízení postupujte opatrně, abyste zabránili pádu rukojeti nebo těla zařízení na zem a poškození.

• Smeták mohl být čistý vodou. Vyvarujte se foukání horké vody nebo horkého vzduchu.
  • Tělo zametače lze očistit vodou nebo mokrým hadříkem.
• Vyhněte se delšímu skladování na přímém slunci.
• Odstraňte cívku, šňůry, nit pro nejlepší výsledek čištění.

Demontáž a montáž nádoby

Jednou rukou držte rúrku rukoväte, druhou držadlo nádoby. Potiahnite a zdvihnite rukoväť nádoby nahor a dozadu.

Odpojte nádobu a vysypte odpad z nádoby do odpadkového koša:

Nastavenie výšky kefy

• Vytiahnite kruhovú metlu spolu s ozubeným puzdrom:

• Vložte ozubené puzdro do náhradnej kefy.
- Znova vložte kefu a uistite sa, že je úplne zasunutá do puzdra tyče.
- Znovu vložte naklonené koleso a osku do tyče. Pevne zatlačte, kým zostava nezapadne na miesto:

1. Vyberte kefy z nádoby na nečistoty a priskrutkujte ich:

Zdvihnite rukovat' nádoby a uvolnite ju. Zdvihnite prednú časť a časť nádoby pod určitým uhlo m a urobte dve časti do tvaru V:

Spojte predné časti a telo nádoby dohromady. Zatlačte rukovát nádoby, aby ste ju zaistili:

1. Vytiahnite kruhovú metlu spolu s ozubeným puzdrom:

1. Vložte ozubené puzdro do náhradnej kefy.
2. Znova vložte kefu a uistite sa, že je úplne zasunutá do puzdra tyče.
3. Znovu vložte naklonené koleso a osku do tyče. Pevne zatlačte, kým zostava nezapadne na miesto:
