BRUKSANVISNING ULX-SWEEPER-O50 Ulsonix

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i bruksanvisningen är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

TEKNISKA DATA

Parameterbeskrivning	Parametervärde
Produktnamn	Manuell sopmaskin
Modell	ULX-SWEEPER-O50	ULX-SWEEPER-LOD	ULX-SWEEPER-C30
Mått [bredd x djup x höjd; mm]	800 x 800 x 950	740 x 980 x 1100	600 x 600 x 1140
Vikt [kg]	~11.8	~23.4	5,9
Borsta mängd	2
Borstens diameter [mm]	380	340	300
Arbetsbanans bredd [mm]	750	920	550
Smutsbehållarens kapacitet [L]	50	40	25
Arbetskapacitet [m 2 /h]	2300	3700	1800
Dammfilter	√	√	-

NOTERA:

1. Denna enhet är designad för hårt golv utomhus. Hemmamattan kanske inte passar.
2. Före användning, se till att enheten är i gott och säkert skick.
3. Tung sten och stor trädgren kanske inte kan samlas in.
4. Vid sopning av mycket fint damm kan små spår finnas kvar i mitten av maskinen och en andra sopning rekommenderas för bästa resultat.
5. Sopmaskinen är inte lämplig för att sopa upp vätskor. Sopa inte upp brinnande eller glödande föremål, t.ex. cigaretter, tändstickor, aska eller liknande.
6. Undvik att sopa långa repgarnliknande material för att undvika att borstar trasslar och skadar:

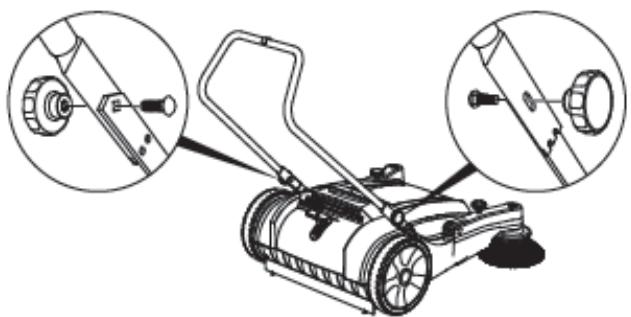

Fäst handtagshållaren på stativet. Anslut det skjutbara handtagsröret till handtagshållaren och ståplåten med vridknappen.

Anslut det justerbara handtagsröret med det skjutbara handtagsröret. Se till att bulthålen på båda rören är i linje. De är tre hål i olika höjd på det justerbara handtaget - välj höjd efter önskat behov.

Borttagning och montering av container

Håll i handtagsröret med ena handen, med den andra behållarens handtag. Dra och lyft behållarens handtag uppåt och bakåt.

Sätt behållarens botten i ramen, se till att behållarens bakre spår är i stället för ramens steg. Tryck på behållarens framsida och lås den med enhetens främre del.

Användning av apparaten

• Tryck med båda händerna och håll normal gånghastighet.
• Lämplig för våt och torr användning inklusive sågspån, metallspån, löv, stenar, cigarettfimpar, papper, burkar, koppar, krossat glas, stora skräp, sand och smuts.
• Fungerar på alla ytor inklusive verkstäder, uppfarter, gångvägar, butiksfronter, uteplatser, garage, poolsida.
• Under sotning kan avfallsbehållarens bärförmåga maximeras genom att lyfta framsidan för att låta avfallet falla till baksidan av behållaren.
• Vid sopning kan små spår av fint damm finnas kvar i mitten av sopmaskinen. Detta bör rengöras regelbundet för bästa resultat.
• Ytan ska vara relativt plan utan stor grop.

Lossa behållaren och töm behållaren i papperskorgen:

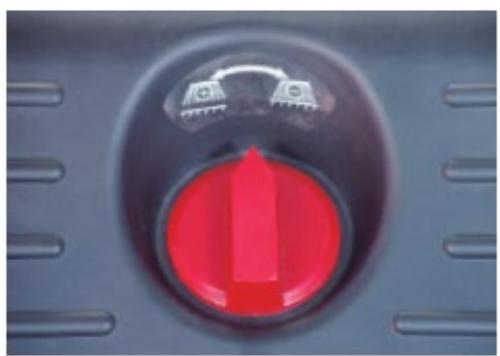

Justering av borstens höjd

Justeringsvredet för den runda borsten sitter på framsidan. Vrid höger för att sänka eller vänster för att höja borstenheten:

• Steg 1-2 för nya kvastar, alla jämna, hårda golv som asfalt, betong eller kakel.
• Steg 3-4 för nya kvastar, blöta löv, sand, ojämna golv som exponerade stenmaterial eller betongplattor.
  • Steg 5-8 för äldre kvastar, eller mycket ojämn mark.

• Ställ in justeringsratten längst till höger:

- Dra kraftigt i de lutande hjulen och ta bort dem med axeln. Håll koll på vänster och höger hjulposition eftersom de måste bytas ut på samma sida för normal drift:

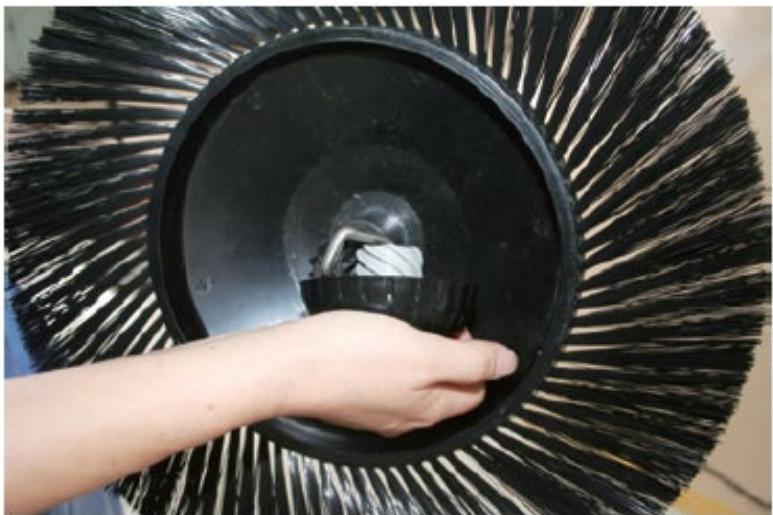

- Dra ut den runda borsten tillsammans med den tandade bussningen:

• Sätt in den tandade bussningen i ersättningsborsten.
• Sätt tillbaka borsten och se till att den sitter helt i stavhuset.
• Sätt tillbaka det lutande hjulet och axeln i stången. Tryck bestämt tills enheten hoppar på plats:

• Kvasten kan vara ren med vatten. Undvik att varmvatten eller värmeluft blåser.
• Enhetens kropp kan rengöras med vatten eller våt trasa.
• Undvik att förvara den i direkt solljus under längre tid.
  • Ta bort spole, sladdar, tråd för bästa rengöringsresultat.

ULX-SWEEPER-LOD

Montering

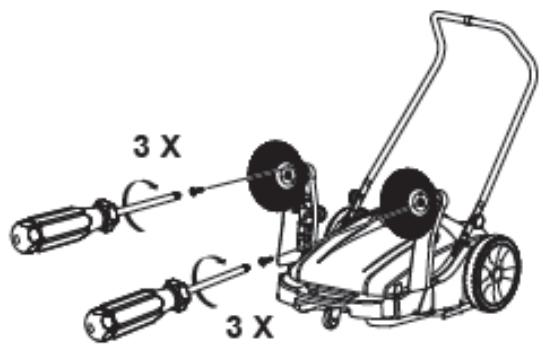

1. Ta ut borstarna från skräpbehållaren och skruva fast dem:

1. Fästskruv för körhandtagsjustering:

1. Justerbart handtag i tre lägen för förarens komfort och bekvämlighet:

1. Justerbar rullkvasthöjd med 6 olika lägen genom att ställa justeringsspaken i önskat läge:

1. Lätt att justera främre borsttrycket för enastående sopprestanda:

1. Justerbar sidoborst svänger ur vägen när användning inte behövs:

Tömning av smutsbehållare

1. Lyft skräpbehållarens handtag och ta loss det.
2. Samla upp skräpet på ena sidan och töm behållaren.
3. Undvik kraftiga stötar.

Användning av apparaten

• Tryck med båda händerna och håll normal gånghastighet.
• Idealisk för att snabbt och bekvämt rengöra stigar, hallar, trottoarer och lager.
• Lämplig för fint damm och små bitar, som sand, spannmål, spikar och bultar, järnspån, sågspån, papper.

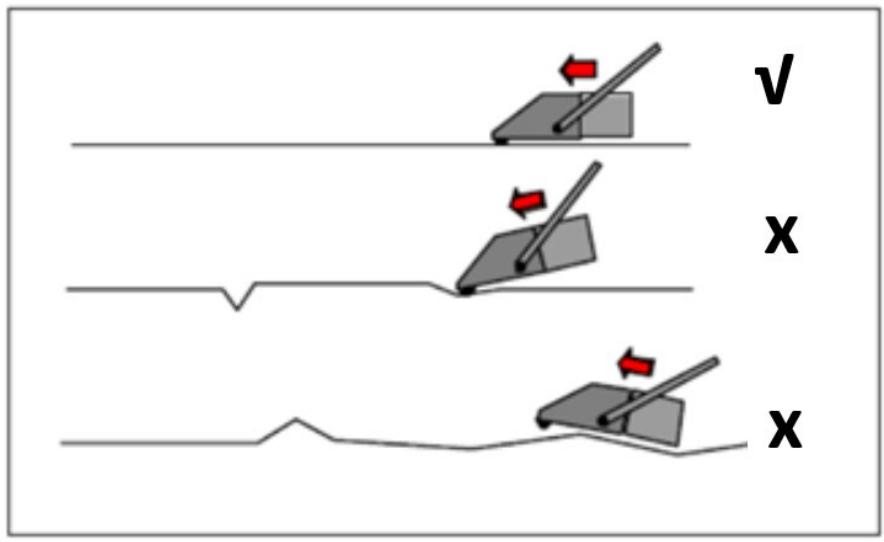

• Rengöringsytan ska vara konkurrenskraftig plan och höjdskillnaden ≤2,5 cm, gå steget i motsatt riktning ≤19 cm.

Lagring

För att demontera huvudborsten, skruva loss alla 6 fästskruvarna. De två huvudborstens halvskal kan sedan tas ut:

Filterrengöring och byte

Dra ut hållarstiftet och ta bort finfiltret för rengöring eller byte:

1. Använd en skruvmejsel för att lossa locket i mitten av hjulet.
2. Använd en tång för att koppla bort och ta bort låsbrickan.
3. Låsbrickan är trasig när den tas bort. En ny låsbricka måste användas för att montera tillbaka hjulet.
4. Hjulet kan dras av axeln

Var uppmärksam på sidoborstens rotationsriktning vid montering av drivremmen. När du rör dig framåt måste sidoborsten rotera inåt.

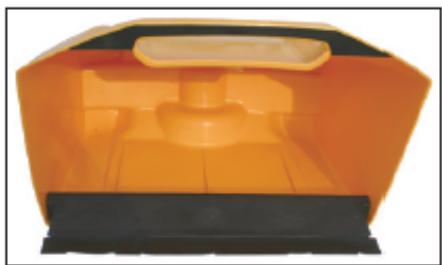

Ersättning av markläppar

Skruva loss alla fästskruvar. Markläppen kan sedan tas ut.

Skruva loss alla fästskruvar. Den bakre sockeln kan sedan tas ut.

Skruva loss alla fästskruvar. Den bakre kan sedan tas ut.

• Kvasten kan vara ren med vatten. Undvik att varmvatten eller värmeluft blåser.
• Sopmaskinens kropp kan rengöras med vatten eller våt trasa.
• Undvik att förvara den i direkt solljus under längre tid.
  • Ta bort spole, sladdar, tråd för bästa rengöringsresultat.

ULX-SWEEPER-C30

Handtagsmontering

Sätt in det skjutbara handtaget i det rörjusterbara handtaget och låt lässtiftet fjädra in i det inriktade hålet:

Anslut det skjutbara handtagets hål till skruven på sidan av enheten och skruva upp vridknappen:

Användning av apparaten

• Tryck med båda händerna och håll normal gånghastighet.
• Lämplig för våt och torr användning inklusive sågspån, metallspån, löv, stenar, cigarettfimpar, papper, burkar, koppar, krossat glas, stora skräp, sand och smuts.
• Fungerar på alla ytor inklusive verkstäder, uppfarter, gångvägar, butiksfronter, uteplatser, garage, poolsida.
• Under sotning kan avfallsbehållarens bärförmåga maximeras genom att lyfta framsidan för att låta avfallet falla till baksidan av behållaren.
• Vid sopning kan små spår av fint damm finnas kvar i mitten av sopmaskinen. Detta bör rengöras regelbundet för bästa resultat.
• Ytan ska vara relativt plan utan stor grop.

Tömning av smutsbehållare

Lyft behållarens handtag och släpp det och dra sedan av det lätt.

Lyft behållarens handtag och släpp det. Lyft den främre delen och behållardelen till en viss vinkel och gör de två delarna till en V-form:

Anslut krokdelarna på den främre kroppen med spårdelarna på den bakre behållarkroppen till en perfekt anslutningsnivå:

Kombinera de främre delarna och behållarkroppen tillsammans. Tryck ned behållarens handtag för att låsa det:

• Justeringsvredet för den runda borsten sitter på framsidan.
• Sväng höger för att sänka. Sväng vänster för att höja.
• Steg 1-2 för nya kvastar, alla jämna, hårda golv som asfalt, betong eller kakel.
• Steg 3-4 för nya kvastar, blöta löv, sand, ojämna golv som exponerade stenmaterial eller betongplattor.
  • Steg 5-8 för äldre kvastar, eller mycket ojämn mark.

Byte av cirkulär borste

1. Ställ in justeringsvredet längst till höger:

1. Dra kraftigt i de lutande hjulen och ta bort dem med axeln. Observera att vänster och höger hjul måste bytas på samma sida för normal drift:

1. Dra ut den runda borsten tillsammans med den tandade hylsan:

1. Sätt in den tandade hylsan i ersättningsborsten.
2. Sätt tillbaka borsten och se till att den sitter helt i stavhuset.
3. Sätt tillbaka det lutande hjulet och axeln i stången. Tryck bestämt tills enheten hoppar på plats:

När du är klar, vik rörhandtaget platt för att göra enheten vertikal och häng den på väggen för att spara lagringsutrymme.

Se till att enheten är väl upphängd och undvik att tappa och skada människor, husdjur och annat.

När du tar ner enheten, vänligen gör det försiktigt för att undvika att tappa handtaget eller enhetens kropp till marken och orsaka skada.

• Kvasten kan vara ren med vatten. Undvik att varmvatten eller värmeluft blåser.
• Sopmaskinens kropp kan rengöras med vatten eller våt trasa.
• Undvik att förvara den i direkt solljus under längre tid.
  • Ta bort spole, sladdar, tråd för bästa rengöringsresultat.
