NAUDOJIMO INSTRUKCIJA ULX-SWEEPER-O50 Ulsonix

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.

TECHNINIAI DUOMENYS

Parametrų aprašymas	Parametrų reikšmė
Produkto pavadinimas	Rankinis šlavėjas
Modelis	ULX-SWEEPER-O50	ULX-SWEEPER-LOD	ULX-SWEEPER-C30
Matmenys [plotis x gylis x aukštis; mm]	800 x 800 x 950	740 x 980 x 1100	600 x 600 x 1140
Svoris [kg]	~11.8	~23.4	5,9
Šepetėlio kiekis	2
Šepečio skersmuo [mm]	380	340	300
Darbo kelio plotis [mm]	750	920	550
Purvo konteinerio talpa [L]	50	40	25
Darbinis pajėgumas [ m2 /h]	2300	3700	1800
Dulkių filtras	√	√	-

PASTABA:

1. Šis jrenginys skirtas kietoms grindims lauke. Namų kilimas gali netikti.
2. Prieš naudodami įsitikinkite, kad įrenginys yra geros ir saugios būklės.
3. Sunkaus akmens ir didelės medžio šakos gali būti nejmanoma surinkti.
4. Šluojant labai smulkias dulkes, mašinos viduryje gali likti nedideli pėdsakai, todėl siūlomas antras šlavimas, kad būtų pasiektas geriausias rezultatas.
5. Šlavimo mašina netinka skysčiams šluoti. Nešluokite degančių ar žėrinčių daiktų, pvz., cigarečių, degtukų, pelenų ar panašių daiktų.
6. Nešluokite ilgų lynų verpalų, kad šepečiai nesusipainiotų ir nepažeistų:

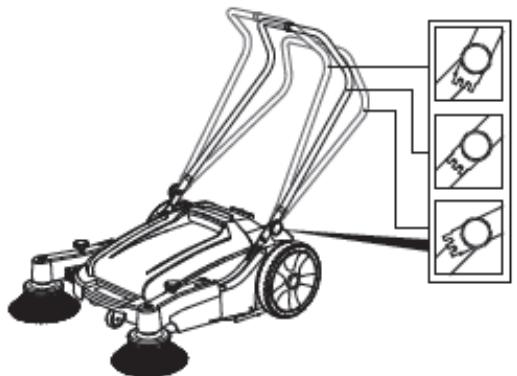

Sujunkite reguliuojamą rankenos vamzdelį su slankiojančiu rankenos vamzdžiu. Įsitikinkite, kad abiejų vamzdžių varžtų skylės yra vienoje linijoje. Tai trys skirtingo aukščio skylės ant reguliuojamos rankenos – pasirinkite aukštį pagal pageidaujamus poreikius.

Konteinerio nuèmimas ir surinkimas

Viena ranka laikykite rankenos vamzdelj, kita - konteinerio rankeną. Patraukite ir pakelkite konteinerio rankeną aukštyn ir atgal.

Įstatykite indo dugną j rėmą, įsitikinkite, kad galinis konteinerio griovelis yra vietoje rėmo pakopos. Paspauskite konteinerio priekį ir užfiksuokite jį priekiniu prietaiso korpusu.

Prietaiso naudojimas

• Stumkite abiem rankomis ir išlaikykite įprastą ėjimo greitį.
• Tinka šlapiam ir sausam naudojimui, jskaitant pjuvenas, metalo drožles, lapus, akmenis, nuorūkas, popierių, skardines, puodelius, stiklo šukes, dideles šiukšles, smėlj ir nešvarumus.
• Veikia ant visų paviršių, įskaitant dirbtuves, važiuojamąsias dalis, pėsčiųjų takus, parduotuvių fasadus, terasas, garažus, baseino puse.
• Šluojant galima maksimaliai padidinti atliekų konteinerio talpą pakėlus priekinę dalį, kad atliekos nukristų į konteinerio galą.
• Šluojant šlavimo mašinos viduryje gali likti smulkių smulkių dulkių pėdsakų. Norint pasiekti geriausią rezultatą, jį reikia reguliariai valyti.
• Paviršius turi būti palyginti plokščias, be didelės duobės.

Nuimkite konteinerj ir išmeskite konteinerio atliekas j šiukšliadėže:

Šepečio aukščio reguliavimas

Apvalios šluotos reguliavimo rankenėlė yra priekyje. Norėdami pakelti šepetį, pasukite į dešinę, kad nuleistumėte arba į kaire:

• 1–2 veiksmas naujoms šluotoms, lygioms, kietoms grindims, tokioms kaip asfaltas, betonas ar plytelės.
- 3–4 veiksmas – naujos šluotos, drėgni lapai, smėlis, nelygios grindys, pvz., atidengtas užpildas arba betoninės plytelės.
- 5–8 veiksmas senesnėms šluotoms arba labai nelygiai žemei.

• Nustatykite reguliavimo rankenėlę į dešinę puse:

- Stipriai patraukite pasvirusius ratus ir nuimkite kartu su ašimi. Atkreipkite dėmesį į kairiojo ir dešiniojo ratų padėtį, nes normaliam veikimui jie turi būti pakeisti toje pačioje pusėje:

- Ištraukite apskritą šluotą kartu su dantyta įvore:

• Nuimkite dantytą įvore:

• Įkiškite dantytą įvorę į pakaitinį šepetį.
• Vėl įstatykite šepetį ir įsitikinkite, kad jis visiškai įstrigo į strypo korpusą.
• Vėl įkiškite pasvirusį ratą ir ašį į strypą. Tvirtai stumkite, kol mazgas atsidurs į vietą:

• Šluota gali būti švari vandeniu. Venkite karšto vandens ar karšto oro pūtimo.
• Prietaiso korpusas gali būti nuvalytas vandeniu arba drėgna šluoste.
• Venkite ilgesnj laiką laikyti tiesioginiuose saulės spinduliuose.
• Nuimkite rite, virveles, siūlus, kad valymo rezultatas būtų geriausias.

ULX-SWEEPER-LOD

Surinkimas

1. Išimkite šepečius iš šiukšlių kontinerio ir prisukite:

1. Tvirtinimo varžtas stūmimo rankenai reguliuoti:

1. Trijų padėčių reguliuojama rankena operatoriaus patogumui ir patogumui:

1. Reguliuojamas ritininės šluotos aukštis su 6 skirtingomis padėtimis, nustatant reguliavimo svirtį i reikiamą padėtį:

1. Lengvai reguliuojamas priekinio šepečio slėgis užtikrina puikų šlavimą:

1. Reguliuojama šoninė šluota pasisuka iš kelio, kai jos nereikia naudoti:

Purvo konteinerio ištuštinimas

1. Pakelkite šiukšlių konteinerio rankeną ir ją nuimkite.
2. Surinkite šiukšles iš vienos pusės ir ištuštinkite konteinerį.
3. Venkite stiprių smūgių.

Prietaiso naudojimas

• Stumkite abiem rankomis ir išlaikykite įprastą ėjimo greitį.
• Idealiai tinka greitam ir patogiam takų, koridorių, šaligatvių ir sandėlių valymui.
• Tinka smulkioms dulkėms ir smulkioms dalelėms, tokioms kaip smėlis, grūdai, vinys ir varžtai, geležies drožlės, pjuvenos, popierius.
• Valomas paviršius turi būti lygus, o aukščio skirtumas ≤2,5 cm, einant žingsniu priešinga kryptimi ≤19 cm.

Sandèliavimas

Erdvę taupanti sulankstoma konstrukcija:

Pagrindinio šepečio keitimas

Norėdami išardyti pagrindinį šepetį, atsukite visus 6 tvirtinimo varžtus. Tada galima išimti du pagrindinio šepečio korpusus:

Filtrų valymas ir keitimas

Ištraukite atraminj kaištj ir nuimkite smulkų filtrą, kad galėtumėte išvalyti arba pakeisti:

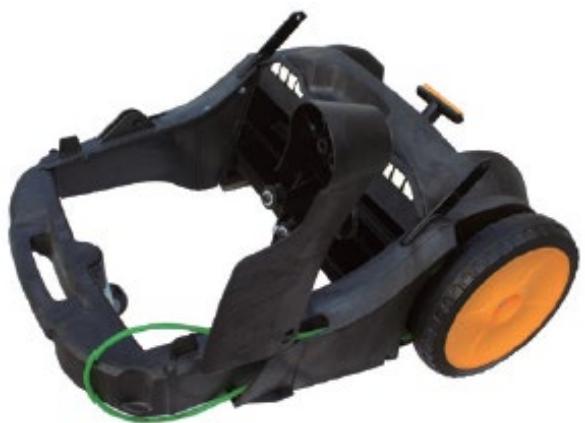

Ratų keitimas

1. Atsuktuvu atsegkite dangtelio dangtelj rato viduryje.
2. Norėdami atjungti ir nuimti užrakto poveržlę, naudokite vielos pjovimo reples.
3. Nuémus užrakto poveržlė sulūžta. Norint iš naujo sumontuoti ratą, reikia naudoti naują užrakto poveržlę.
4. Ratą galima nuimti nuo ašies

Montuodami pavaros diržą atkreipkite dėmesį į šoninio šepečio sukimosi kryptį. Judant į priekį, šoninis šepetys turi suktis į vidų.

Jžemintos lūpos keitimas

Atsukite visus laikančius varžtus. Tada galima išimti jžemintą lūpą.

Galinio sijono keitimas

Atsukite visus laikančius varžtus. Tada galima išimti galinę grindjuostę.

Atsukite visus laikančius varžtus. Tada galima išimti galinę dalj.

• Šluota gali būti švari vandeniu. Venkite karšto vandens ar karšto oro pūtimo.
• Šlavimo mašinos korpusą galima nuvalyti vandeniu arba šlapiu skudurėliu.
• Venkite ilgesnj laiką laikyti tiesioginiuose saulės spinduliuose.
• Nuimkite rite, virves, siūlus, kad valymo rezultatas būtų geriausias.

ULX-SWEEPER-C30

Rankenos surinkimas

Įkiškite stumdomą rankeną į vamzdžio reguliuojamą rankeną ir leiskite užrakto kaiščiui spyruokliuoti į išlygiuotą angą:

Prijunkite slankiojančios rankenos angą prie varžto prietaiso šone ir užsukite pasukimo rankenėlę:

Prietaiso naudojimas

• Stumkite abiem rankomis ir išlaikykite įprastą ėjimo greitį.
• Tinka šlapiam ir sausam naudojimui, jskaitant pjuvenas, metalo drožles, lapus, akmenis, nuorūkas, popierių, skardines, puodelius, stiklo šukes, dideles šiukšles, smėlj ir nešvarumus.
• Veikia ant visų paviršių, įskaitant dirbtuves, važiuojamąsias dalis, pėsčiųjų takus, parduotuvių fasadus, terasas, garažus, baseino puse.
• Šluojant galima maksimaliai padidinti atlieku kontinerio talpa pakelus priekinę dalj, kad atliekos nukristu j kontinerio galą.
• Šluojant šlavimo mašinos viduryje gali likti smulkių smulkių dulkių pėdsakų. Norint pasiekti geriausią rezultatą, jj reikia reguliariai valyti.
• Paviršius turi būti palyginti plokščias, be didelės duobės.

Purvo konteinerio ištuštinimas

Pakelkite talpyklos rankeną ir atleiskite, tada lengvai nuimkite.

Pakelkite kontinerio rankeną ir atleiskite. Pakelkite priekinę dalį ir kontinerio dalis tam tikru kampu ir padarykite dvi dalis į V formą:

Sujunkite priekines dalis ir kontinerio korpusą. Paspauskite kontinerio rankenėlę žemyn, kad ją užfiksuotumėte:

Šepečio mazgo reguliavimas

• Apvalios šluotos reguliavimo rankenėlė yra priekyje.
• Norėdami nuleisti, pasukite į dešinę. Pasukite į kairę, kad pakeltumėte.
• 1–2 veiksmas – naujoms šluotos, visos lygios, kietos grindys, pvz., asfaltas, betonas ar plytelės.
• 3–4 veiksmas – naujos šluotos, šlapi lapai, smélis, nelygios grindys, pvz., atidengtas užpildas arba betoninės plytelės.
• 5–8 veiksmas senesnėms šluotoms arba labai nelygiai žemei.

Apvalaus šepetėlio keitimas

1. Nustatykite reguliavimo sukimo rankenėlę j dešinę puse:

1. Stipriai patraukite pasvirusius ratus ir nuimkite kartu su ašimi. Atminkite, kad kairysis ir dešinysis ratas turi būti pakeistas toje pačioje pusėje, kad veiktų normaliai:

1. Ištraukite apskritą šluotą kartu su dantyta mova:

1. Nuimkite dantytą įvore:

1. Jkiškite dantytą įvorę i pakaitinį šepetį.
2. Vėl įstatykite šepetį ir įsitikinkite, kad jis visiškai įstrigo į strypo korpusą.
3. Vėl įkiškite pasvirusį ratą ir ašį į strypą. Tvirtai stumkite, kol mazgas atsidurs į vietą:

Atlikdami darbą, sulenkite vamzdžio rankeną plokščiai, kad prietaisas būtų vertikalus, ir pakabinkite jį ant sienos, kad sutaupytumėte vietos.

Įsitikinkite, kad prietaisas yra gerai pakabintas ir nenumeskite bei nesužeiskite žmonių, naminių gyvūnėlių ir kitų dalykų.

Nuimdami jrenginj darykite tai atsargiai, kad nenumestumète rankenos ar jrenginio korpuso ant žemės ir nesugadintumète.

• Šluota gali būti švari vandeniu. Venkite karšto vandens ar karšto oro pūtimo.
• Šlavimo mašinos korpusą galima nuvalyti vandeniu arba šlapiu skudurėliu.
• Venkite ilgesnj laiką laikyti tiesioginiuose saulės spinduliuose.
• Nuimkite rite, virveles, siūlus, kad valymo rezultatas būtų geriausias.
