BRUKSANVISNING CSE 2040 MC CULLOCH

Tilverkaren reserverar sig rätten att ändra fakta och uppgifter ur handboken utan förvarning.

1) Sikkerhet på arbeidsområdet

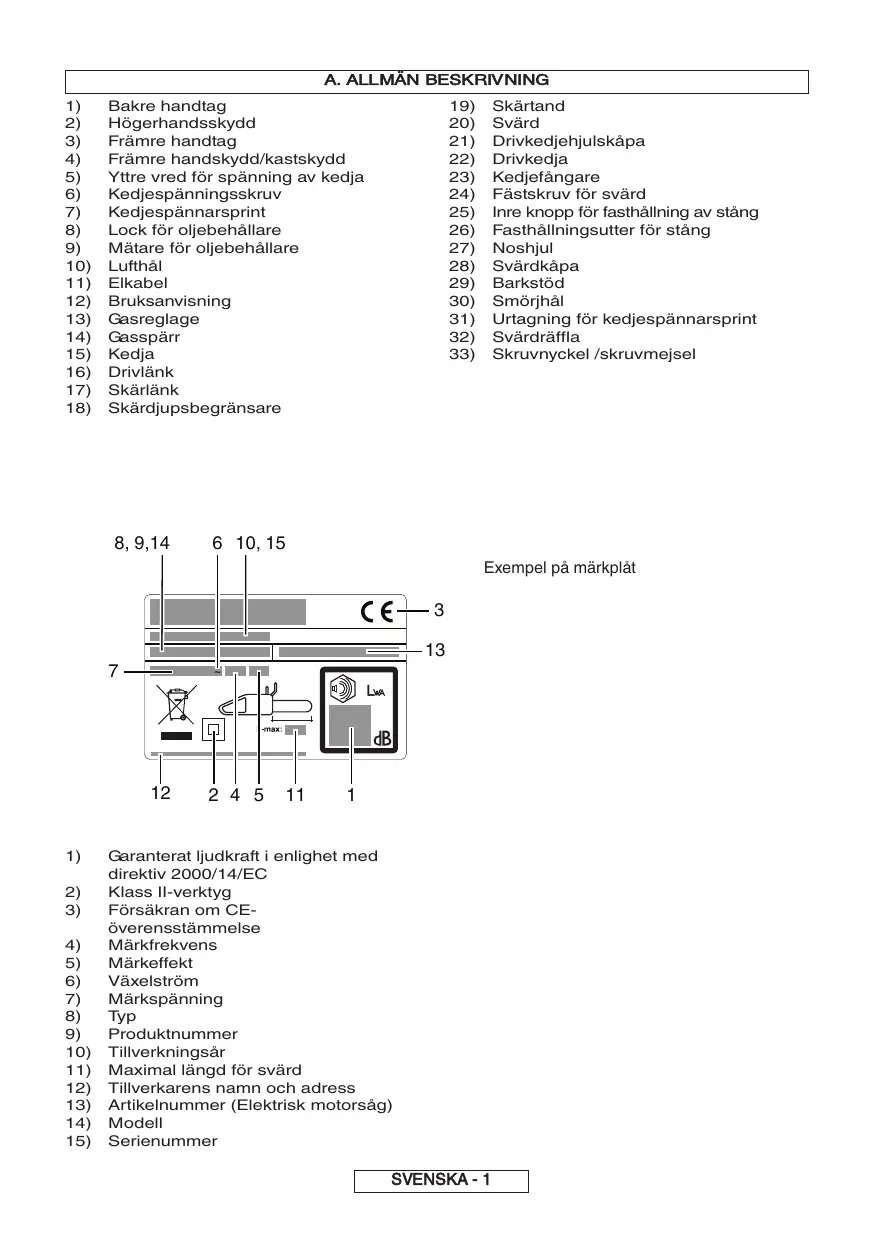

10) 11) 12) 13) 14) 15) 16) 17) 18) 19) 20) 21) 22) 23) 24) 25) 26) 27) 28) 29) 30) 31) 32) 33) Bakre handtag Högerhandsskydd Främre handtag Främre handskydd/kastskydd Yttre vred för spänning av kedja Kedjespänningsskruv Kedjespännarsprint Lock för oljebehållare Mätare för oljebehållare Lufthål Elkabel Bruksanvisning Gasreglage Gasspärr Kedja Drivlänk Skärlänk Skärdjupsbegränsare 8, 9,14 Skärtand Svärd Drivkedjehjulskåpa Drivkedja Kedjefångare Fästskruv för svärd Inre knopp för fasthållning av stång Fasthållningsutter för stång Noshjul Svärdkåpa Barkstöd Smörjhål Urtagning för kedjespännarsprint Svärdräffla Skruvnyckel /skruvmejsel 6 10, 15 Exempel på märkplåt

Garanterat ljudkraft i enlighet med direktiv 2000/14/EC Klass II-verktyg Försäkran om CEöverensstämmelse Märkfrekvens Märkeffekt Växelström Märkspänning Typ Produktnummer Tillverkningsår Maximal längd för svärd Tillverkarens namn och adress Artikelnummer (Elektrisk motorsåg) Modell Serienummer SVENSKA - 1

B. SÄKERHETSFÖRESKRIFTER

SYMBOLFÖRKLARING Varning! Läs bruks-anvisningen noggrant. Korrekt riktning för skärtanden. Skyddsskor Håll alltid maskinen med båda händerna. Fara för kast. Skydds-glasögon eller –visir, skydds-hjälm och hörselskydd. 10 m Utsätt inte maskinen för regn och fukt. Skärtåliga skyddshandskar Kedjeolja Skärtåliga skyddsbyxor. Undvik att… Kedjebroms: FRÅN/TILL Stäng av maskinen. Avlägsna omedelbart kontakten från elnäten om sladden är skadad eller skuren Ta ur kontakten innan justering eller rengöring. Håll åskådare borta Risk för elchock Allmänna säkerhetsvarningar för eldrivna redskap OBS! Läs alla säkerhetsvarningar och alla instruktioner. Om man bortser från varningar och instruktioner kan detta leda till elektrisk chock, brand och/eller allvarlig skada. Spara alla varningar och instruktioner för framtida burk. Termen “eldrivet redskap” i varningarna avser ditt eldrivna redskap (med sladd) eller ditt batteridrivna redskap (utan sladd).

1) Säkerhet på arbetsplatsen

a) Håll arbetsplatsen ren och välbelyst. Olyckor händer oftast på röriga eller mörka platser. b) Undvik fysisk kontakt med jordade ytor som till exempel rör, värmeelement, spisar och kylskåp. Risken för elektrisk chock ökar om din kropp är jordad. c) Utse inte eldrivna redskap för regn eller våta miljöer. Risken för elektrisk chock ökar om vatten når det eldrivna redskapet. d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla ur det eldrivna redskapet. Håll sladden borta från värme, olja, vassa kanter eller delar som rör sej. Skadade eller intrasslade sladdar ökar risken för elektrisk chock. b) Använd inte eldrivna redskap i explosiva miljöer, som exempelvis nära lättantändliga vätskor, gaser eller damm. Eldrivna redskap genererar gnistror e) Vid bruk av det eldrivna redskapet utomhus, använd en förlängningssladd som är lämplig för bruk utomhus. Risken för elektrisk chock minskar c) Håll barn och kringståaende borta vid bruk av eldrivna redskap. Distraktioner kan leda till att du f) Om det inte går att undgå att använda det eldrivna redskapet på en fuktig plats, använd ett uttag skyddat med en jordfelsbrytare (RCD). som kan antända damm eller ångor. tappar kontroll.

2) Elektrisk säkerhet

a) Proppen på ett eldrivet redskap måste passa uttaget. Modifiera aldrig proppen på något vis. Använd aldrig en adapter med ett eldrivet redskap som är jordat. Proppar som inte är vid använding av en sladd som är lämplig för bruk utomhus. Bruk av en jordfelsbrukare (RCD) minskar risken för elektrisk chock. modifierade och som passar uttag minskar risken för elektirsk chock. SVENSKA - 2

3) Personlig säkerhet

a) Var beredd, tänk på vad ju gör och använd sunt förnuft när du använder eldrivna redskap. Använd aldrig ett eldrivet redskap när du är trött eller påverkad av droger, alkohol eller medicin. Allvarlig personskada kan uppstå efter endast en kort stund av ouppmärksamhet vid bruk av ett eldrivet redskap. f) Se till att skärytor är vassa och rena. Redskap med vassa skärytor som underhålls rätt binder mindre sällan och är lättare att kontrollera. g) Använd det eldrivna redskapet med tillbehör osv. enligt bruksanvisningarna och med tanke på arbetsmiljön och det arbete som skall utföras. Farliga situation kan uppstå om det eldrivna redskapet används på ett oavsiktligt sätt. b) Använd personlig skyddsutrustning. Använd alltid ögonskydd. Bruk av skyddsutrustning som

a) Se till att service av ditt eldrivna redskap görs av en kvalificerad reparatör och endast med identiska ersättningsdelar. Detta gör att ditt c) Undvik oavsiktlig start. Se till att omkopplaren är i frånläge innan redskapet kopplas till ett elutag och/eller batteriet, samt innan redskapet lyfts upp eller ska bäras. Olyckor kan lätt uppstå om ett Säkerhetsvarningar för motorsåg:

• Håll alla kroppsdelar borta från motorsågen när motorsågen är i drift. Innan du startar motorsågen, se till att motorsågen inte är i kontakt med något. Ett ögonblick av ouppmärksamhet anskiktsskydd mot damm, skor mot halka, skyddshjälm, eller öronskydd i lämpliga miljöer minskar personskador. eldrivet redskap flyttas med ditt finger på omkopplaren eller med redskapet påslaget. d) Avlägsna alla justerings- eller skiftnycklar innan det eldrivna redskapet sätts på. En justeringseller skiftnyckel som sitter kvar på en roterande del på det eldrivna redskapet kan leda till personskada e) Sträck dej inte för långt. Behåll ett fast fotfäste och bra balans hela tiden. Detta gör att du har bättre kontroll över det eldrivna redskapet vid oväntade situationer. eldrivna redskap fortsätter att vara säkert. under drift kan orsaka få dina kläder eller kropp att trasslas in med motorsågen.

motsatt handkonfigurering ökar risken för personskada och får inte göras.

f) Använd lämplig klädsel. Bär inga lösa kläder eller hängande smycken. Håll hår, klädsel och handskar borta från delar som rör sej. Lösa kläder, smycken eller långt hår kan trassla in sej i delar som rör sej. g) Om det finns anordingar som har anslutits för att få bort damm eller samla material, se till att dom har anslutits ordentligt och att dom används lämpligt. Dammbortföring kan minska damm- rätta eldrivna redskapet gör ett bättre och säkrare jobb.

c) Koppla bort proppen från eluttaget och/eller batteripacket från det eldrivna redskapet innan du gör några justeringar, byten av tillbehör, eller förvaringar. Dessa förebyggande säkerhetsmått minskar risken för att det eldrivna redskapet sätts på oavsiktligt. d) Förvara eldrivna redskap som inte används utom räckhåll från barn och låt ingen som inte känner till det eldrivna redskapet eller dessa bruksanvisningar använda det eldrivna redskapet.

att få tag på från en arbetsklädesaffär. Använd inte motorsågen i ett träd. Drift av motorsågen medan du befinner dig i ett träd kan resultera i personskada. Stå alltid ordentligt och använd endast motorsågen när du står på en fast, säker och jämn yta. Hala eller ostabila ytor såsom stegar kan få dig att tappa balansen eller kontroll över motorsågen.

När en spänd gren sågas, se upp för återfjädring.

Använd extrem försiktighet vid sågning av buskar och unga träd. Det tunna materialet kan fastna i När spänningen i träfibrerna släpps kan den spända grenen slå emot operatören och/eller kasta motorsågen ur kontroll. motorsågen och kan kastas fram emot dig eller få dig ur balans.

Eldrivna redskap är farliga i fel händer. e) Underhåll eldrivna redskap. Kontrollera felinställningar eller rörande delar som binder och övriga tillstånd som kan påverka det eldrivna redskapets bruk. Reparera ett skadat redskap innan det används. Många olyckor sker p.g.a. att Bär skyddsglasögon och hörselskydd. Vidare skyddsutrustning för huvud, händer, ben och fötter rekommenderas. Adekvat skyddsklädsel reducerar personskada från flygande bråte eller oavsiktlig kontakt med motorsågens kedja. Går b) Använd inte det eldrivna redskapet om omkopplaren inte kan slås till och från. Ett eldrivet redskap som inte kan kontrolleras med en omkopplare är farligt och skall repareras. Håll endast elverktyget i de isolerade greppen, eftersom sågkedjan kan komma i kontakt med gömda ledningar eller sin egen sladd. Sågkedjor som berör en spänningsförande ledning kan göra frilagda metalldelar på elverktyget spänningsförande och kan ge operatören en elchock. relaterade faror.

4) Användning och vård av det eldrivna redskapet

a) Forcera inte det eldrivna redskapet. Använd det rätta eldrivna redskapet för din tillämpning. Det Håll alltid motorsågen med din högra hand på det bakre handtaget och din vänstra hand på det främre handtaget. Att hålla motorsågen med Bär motorsågen i det främre handtaget med motorsågen avstängd och bort från kroppen. Vid transport eller förvaring av motorsågen, använd alltid svärdkåpan. Korrekt hantering av motorsågen reducerar chansen för oavsiktlig kontakt med den igångsatta motorsågen.

Följ instruktionerna för smörjning, kedjespänning och byte av tillbehör. Felaktigt spänd eller smörjd kedja kan antingen gå av eller öka risken för bakslag. eldrivna redskap underhålls dåligt.

Håll handtagen torra, rena och fria från olja och smörjmedel. Fettiga, oljiga handtag är hala och kan orsaka kontrollförlust. SVENSKA - 3

Såga endast trä. Använd inte motorsågen för sådant den inte är ämnad för. Till exempel: använd inte motorsågen för att såga plast, murverk eller byggmaterial som inte är av trä.

Hälsoförsiktighetsåtgärder – vibrationer och bullernivåer. Var uppmärksam på Användning av motorsågen för drift annan än vad den är ämnad för kan resultera i en farlig situation. Orsaker och operatörförhindring av bakslag: Bakslag kan uppstå när nosen eller tippen på svärden nuddar ett föremål (fig B3), eller när träet kommer nära och klämmer sågkedjan vid sågningen. Tippkontakt i en del fall kan orsaka en plötslig motsatt reaktion, som slår tillbaka listen upp och bakåt mot operatören. Klämning av sågkedjan längs med ovansidan av svärden kan trycka svärden snabbt tillbaka mot operatören. Dessa reaktioner kan få dig att tappa kontrollen över motorsågen som kan resultera i allvarlig personskada. Lite inte endast på säkerhetsenheterna som är inbyggda i din såg. Som motorsågsanvändare bör du vidta flera steg för att hålla dina sågningsjobb olycks- och skadefria. Bakslag är ett resultat av felanvändning av verktyg och/eller felkatiga operatörsprocedurer och kan undvikas genom att vidta korrekta försiktighetsåtgärder enligt nedan:

Bibehåll ett fast grepp, med tummar och fingrar runt motorsågens handtag, med båda handtagen på sågen och positionera din kropp och arm för att låta dig motstå bakslagskraft. Bakslagskraft kan kontrolleras av operatören, om korrekta försiktighetsåtgärder vidtas. Släpp inte motorsågen.

Sträck dig inte för långt och såga inte ovanför axelhöjd. Detta hjälper till att förebygga oavsiktlig tippkontakt och ger bättre kontroll av motorsågen i oväntade situationer.

Använd endast reservlister och kedjor specificerade av tillverkaren. Felaktiga reservlister och kedjor kan få kedjan att gå av och/eller ge bakslag.

Följ tillverkarens slipnings- och underhållsinstruktioner för motorsågen. Minskning av djupmätarhöjden kan leda till ökat bakslag. Ytterligare säkerhetsrekommendationer

1. Användning av bruksanvisningen. Alla personer

som använder denna maskin måste reda bruksanvisningen till fullo. Bruksanvisningen måste inkluderas med maskinen om den säljs eller lånas ut till en annan person.

Försiktighetsåtgärder innan användning av maskinen. Låt aldrig denna maskin användas av någon annan person som inte är till fullo familjär med bruksanvisningens instruktioner. Oerfarna personer måste följa en träningsperiod där de endast övar på en sågbock.

3. Kontroller. Kolla maskinen noga innan varje

användning, speciellt om den har utsatts för stark stöt, eller om den visar tecken på funktionsstörning. Utför all drift som beskrivs i kapitlet “Underhåll & förvaring – Innan användning”.

4. Reparationer och underhåll. Alla maskindelar

som kan bytas ut personligen, är tydligt förklarade i instruktionskapitlet “Montering / demontering.” När så nödvändigt, får alla andra maskindelar endast bytas ut av ett auktoriserat servicecenter. Vid användande av denna maskin måste användaren bära följande godkända individuella skyddskläder: tätt åtsittande skyddskläder, skyddsstövlar med halkfria sulor, krossäkra tåskydd och skärsäkert skydd, skärskyddade vibrationssäkra handskarm skyddsglasögon eller skyddsvisir, hörselskydd och hjälm (om det finns någon fara för fallande föremål). Går att få tag på från en arbetsklädesaffär. bullerrestriktioner inom det närmaste området. Förlängt användande av maskinen utsätter användaren för vibrationer som kan skapa “vita fingrar fenomen” (Raynauds fenomen), karpaltunnelsyndrom och liknande störningar.

Hälsoförsiktighetsåtgärder – kemiska medel. Använd olja som är godkänd av tillverkaren. Hälsoförsiktighetsåtgärder - Värme. Vid användning uppnår skruvnyckel och kedja mycket höga temperaturer, iaktta försiktighet med att inte vidröra dessa delar då de är heta.

9. VARNING! Denna maskin producerar ett

elektromagnetiskt fält under drift. Detta fält kan under en del förhållanden störa aktiva eller passiva medicinska implantat. För att reducera risken för allvarlig eller dödlig skada rekommenderar vi att personer med medicinska implantat konsulterar sin läkare och tillverkaren av det medicinska implantatet innan användande av denna maskin.

Transport och förvaringsförsiktighetsåtgärder. (fig 2) Varje gång arbetsområdet ändras till en annan plats, koppla ur maskinen från elnätet och aktivera kedjebromsspaken. Montera alltid svärdkåpan innan transportering eller förvaring. Bär alltid maskinen i handen med listen bakåt, eller vid transportering av maskinen i ett fordon, fäst den alltid säkert för att undvika skada. Bakslagsreaktion. (fig 3) Bakslagsreaktionen består av en våldsam uppåt-motsatt aktion av listen mot användaren. Detta uppstår i allmänhet om den övre delen på listnosen (kallas “bakslagsfarozonen”) (se röda markeringar på svärden) kommer i kontakt med något föremål, eller om kedjan blockeras i träet. Bakslag kan få användaren att förlora kontrollen över maskinen och kan orsaka farliga och även dödliga olyckor. Kedjebromsspaken och andra säkerhetsenheter räcker inte för att skydda användaren mot skada: användaren måste vara uppmärksam på förhållandena som kan orsaka reaktionen, och förhindra dem genom att vara mycket uppmärksam i enlighet med erfarenhet, tillsammans med förståndigt och korrekt maskinhantering (till exempel: såga aldrig flera grenar samtidigt eftersom detta kan orsaka oavsiktlig påverkan av “bakslagsfarozonen” Arbetsområdessäkerhet

1. Låt aldrig barn eller personer ovana med dessa

instruktioner använda produkten. Lokala lagar kan gälla som begränsning av operatörens ålder.

2. Använd endast produkten på det vis och för de

funktioner som beskrivs i dessa instruktioner.

3. Kolla hela arbetsområdet noga för att kolla efter

eventuella farokällor (t.ex.: vägar, stigar, elkablar, farliga träd, etc)

4. Håll alla åskådare och djur borta från

arbetsområdet (när så nödvändigt, stängsla av området och använd varningsskyltar) på ett minimiavstånd på 2,5 x stammens höjd; i alla fall inte mindre än tio meter. SVENSKA - 4

5. Operatören eller användaren ansvarar för olyckor

eller faror som uppstår för andra personer eller deras egendom. Elsäkerhet

1. Det rekommenderas att du använder en

jordfelsbrytare med en utlösningsström inte mer än 30mA. Även med en jordfelsbrytare installerad kan inte 100 % säkerhet garanteras och säker arbetspraxis måste alltid följas. Kolla din jordfelsbrytare varje gång du använder den.

2. Innan användning, kolla så att sladden inte är

skadad, byt ut den om det finns tecken på skada eller åldrande.

3. Använd inte denna produkt om elsladdarna är

skadade eller slitna.

4. Koppla omedelbart ur från elnätet om sladden

skärs, eller om isoleringen skadas. Rör inte elsladden tills eltillförseln har kopplats ur. Reparera inte en skuren eller skadad sladd. Ta produkten till ett auktoriserat servicecenter och få sladden utbytt.

5. Din förlängningskabel måste vara avlindad eller

avrullad, hoplindade eller hoprullade kablar kan överhettas vilket minskar din gräsklippares effektivitet.

6. Se alltid till att sladden/förlängningssladden är

bakom användaren, se till att den inte skapar en farokälla för användaren eller för andra personer, och kolla att den inte kan skadas (av värme, vassa föremål, vassa kanter, olja, etc.);

7. Placera sladden så att den inte kan fastna i grenar

och liknande, under sågning.

8. Stäng alltid av vid elnätet innan urkoppling av

någon kontakt, sladdanslutare eller sladdförlängare. GASSPÄRR

9. Stäng av, avlägsna kontakten från elnätet och

undersök elsladden efter skada eller åldrande innan sladden lindas ihop för förvaring. Reparera inte en skadad sladd. Ta produkten till ett auktoriserat servicecenter och få sladden utbytt. 10.Avlägsna kontakten från elnätet innan du lämnar produkten utan uppsyn för någon period. 11.Linda alltid sladden försiktigt, undvik härvor. 12.Använd endast med växelströmselnätsspänning som visas på produktens märkplåt. 13.Motorsågen är dubbelisolerad enligt EN60745-1 & EN60745-2-13. En jordledare får under inga omständigheter kopplas till någon del av maskinen. Sladdar

1. Elnätssladden och förlängningar finns hos ditt

lokala godkända servicecenter.

2. Använd endast godkända förlängningssladdar.

3. Förlängningssladdar och kablar bör endast

användas om de är ämnade för utomhusbruk.

4. Om du vill använda en förlängningssladd vid drift

av produkten får endast följande kabeldimensioner användas: Modeller CSE1835, CSE1935S:

- 5,0 mm : maxlängd 40 m

- 5,0 mm : maxlängd 60 m

- 8,0 mm : maxlängd 100 m Modeller CSE2040, CSE2040S:

- 5,0 mm : maxlängd 50 m

Din maskin är utrustad med en anordning (fig. 1) som om den slås från förhindrar att gasreglaget kan tryckas ned, för att förhindra ofrivilliga starter KEDJEBROMS NÄR GASREGLAGET SLÄPPS UPP Din maskin är utrustad med en anordning som blockerar kedjan omedelbart så fort gasreglaget släpps upp. Om denna anordning inte skulle fungera ska maskinen INTE användas och lämnas in till en auktoriserad serviceverkstad.

FRÄMRE HANDSKYDD/KASTSKYDD

Det främre handskyddet (fig. 2) är konstruerat för att förhindra att din vänstra hand kommer i kontakt med kedjan (under förutsättning att maskinen hålls på ett korrekt sätt) . Det främre handskyddet fungerar även som en kedjebroms som blockerar kedjan på någon tusendels sekund vid slag. Kedjebromsen kopplas från när det främre handskyddet dras bakåt och blockeras (kedjan kan röras). Kedjebromsen kopplas till när det främre handskyddet trycks framåt (kedjan är blockerad). Kedjebromsen kan aktiveras med hjälp av vänster handled genom att trycka framåt, eller när handleden kommer i kontakt med det främre handskyddet som resultat från bakslag. OBS! När kedjebromsen är tillkopplad slår en säkerhetsbrytare från all ström till motorn. Frånkoppling av kedjebromsen medan kontakten hålls kommer att starta produkten. KEDJEFÅNGARE Denna maskin är utrustad med en kedjeuppfångare (fig.4) som befinner sig under skruvnyckeln. Denna mekanism är utformad att stoppa den bakåtgående kedjerörelsen vid kedjebrott eller urspårning. Dessa situationer kan undvikas genom att se till att kedjespänningen är korrekt (se till kapitel “D. Montering/demontering”). HÖGERHANDSSKYDD Denna anordning (fig. 5) skyddar handen om kedjan går av eller spårar ur. När maskinen används med stången i horisontell position, till exempel vid trädfällning, erbjuder kedjebromsen mindre skydd. (fig.3). SVENSKA - 5

Monteringsmetoderna ändras beroende på typen av maskin, se därför på figurerna och maskintypen som anges på märkplåten. Var uppmärksam vid monteringen att så att den sker på ett korrekt sätt.

1. Kontrollera att kedjebromsen inte är tillkopplad. Koppla i annat fall från kedjebromsen.

2a.Skruva ur stångens spännmutter och avlägsna 2b.Skruva ur stångens spännknopp och avlägsna drivkedjehjulkåpan. drivkedjehjulkåpan. 3 Placera kedjan över stången, starta vid noshjulet, passa in den i stångguidens skåra. OBS! Se till att den vassa sidan av skärtänderna är i framåt riktning på den övre delen av stången. Bär handskar. 4a.Se till att kedjespänningspinnen är så långt tillbaka 4b.Rotera metallrullningshjulet moturs så långt som mot drivkedjehjulet som möjligt. Montera stången på möjligt. Montera stången på stångspänningsskruven och placera kedjan över kedjehjulet. stångspänningsskruven och kedjespänningspinnen och placera kedjan över drivkedjehjulet. Sätt tillbaka drivkedjehjulskåpan, se till att kedjans drivtänder greppar drivkedjehjulet och in i guideräfflan. 5a. Skruva till stångfasthållningsskruven för hand tills den är löst tillskruvad. 5b. Skruva till stångfasthållningsknoppen för hand tills den är löst tillskruvad. 6b. För att spänna kedjan, skruva till den yttre 6a. För att spänna kedjan, skruva till kedjespänningsknoppen i medurs kedjespänningsskruven i medurs riktning med hjälp av skruvnyckeln/skruvmejseln som medföljer. För att reducera riktning. För att reducera spänningen, skruva i en moturs riktning (vid utförande av detta, håll spänningen, skruva i en moturs riktning (vid utförande stångens nos uppåt) av detta, håll stångens nos uppåt)

7. Spänn kedjan tills spänningen är korrekt. Drag kedjan bort från stången och se till att gapet mäter ungefär 23mm

8a. Skruva till stångfasthållningsskruven med hjälp av skruvnyckeln/skruvmejseln som medföljer. 8b. Skruva till tills stången sitter ordentligt. Om kedjan spänns för hårt överbelastas motorn och kan skadas. Otillräcklig spänning av kedjan kan göra att kedjan spårar ur. En korrekt spänd kedja ger bästa sågegenskaper och längsta livslängd. Kontrollera spänningen regelbundet eftersom kedjelängden förlängs med tiden (i synnerhet när kedjan är ny. Efter att kedjan har monterats ska den kontrolleras efter 5 minuters drift). Kedjan ska aldrig spännas direkt efter användning, vänta tills den har svalnat. Om lös kedja måste justeras ska fästmuttrarna/-vreden alltid lossas innan kedjespännarskruven/-vredet justeras. Justera spänningen korrekt och dra åter åt fästmuttrarna/-vreden. Sätta igång:

greppa båda handtagen ordentligt, släpp kedjebromshandtaget medan du ser till att händerna fortfarande på det främre handtaget, tryck in och håll kontaktblocket intryckt, tryck sedan in kontakten (nu kan kontaktblocket släppas) VARNING! Stopp: Maskinen stannar så fort gasreglaget släpps upp. Om maskinen inte stannar, koppla till kedjebromsen, koppla från elkabeln från vägguttaget och lämna in maskinen till en auktoriserad serviceverkstad. F. SMÖRJNING AV SVÄRD OCH KEDJA En otillräcklig smörjning gör att kedjan går av och kan förorsaka allvarliga och livsfarliga skador. Smörjning av svärd och kedja sker med en automatisk pump Se Underhållsanvisningar för att försäkra dig om att tillräckligt med kedjeolja matas ut. Val av kedjeolja Använd endast ny olja (särskild typ för kedjor) med lämplig viskositet: Oljan måste vidfästa ordentligt och garantera goda driftegenskaper både vinter och sommar. Om kedjeolja inte finns tillgänglig kan växellådsolja EP 90 användas. Använd aldrig kasserad olja eftersom det är farligt för hälsan, maskinen och miljön. Försäkra dig om att oljan är lämplig för omgivningstemperaturen där verktyget används: För temperaturer under 0 °C blir vissa oljor tjockare. Detta överbelastar och skadar pumpen. Kontakta din auktoriserade serviceverkstad angående val av olja. Påfyllning av oljebehållare Skruva loss locket för oljebehållaren och fyll på behållaren. Var försiktig så att du inte spiller ut olja (om detta sker ska maskinen rengöras noggrant) (fig.

2) och skruva sedan åter fast locket ordentligt.

Innan underhåll eller rengöring utförs, ta ur kontakten från elnätet. VARNING! Om arbetsmiljön är särskilt smutsig eller dammig ska de beskrivna momenten utföras oftare än vad som anges i anvisningarna. Före varje användning Kontrollera att kedjeoljepumpen fungerar korrekt: Rikta svärdet mot en ljus yta på ett avstånd på 20 centimeter. Efter att maskinen har gått i en minut ska ytan uppvisa tydliga oljespår (fig. 1). Vässning av kedja (när det är nödvändigt) Om kedjan inte sågar på ett korrekt sätt eller om det krävs ett hårt svärdtryck mot träet och om sågspånet är mycket fint är detta tecken på att kedjan inte är vässad på ett korrekt sätt. Om inget spån bildas vid sågningen innebär det att sågkanten har slitits ut fullständigt och kedjan pulveriserar träet vid sågning. En väl vässad kedja skär igenom träet utan att du behöver lägga på kraft och tryck och skapar stora och långa spån. Kontrollera att gasreglaget och gasspärren fungerar korrekt (detta ska göras med frånkopplad kedjebroms): Tryck på gasreglaget och gasspärren och kontrollera att de går tillbaka till viloläge så fort de släpps upp. Kontrollera att det inte går att trycka ned gasreglaget utan att gasspärren kopplas till. Kedjans skärande del består av skärlänken (fig. 9) med en skärtand (fig. 10) och en skärdjupsbegränsare (fig. 11). Skillnaden mellan dessa bestämmer skärdjupet. En filstyrning och en ∆ 4 mm rundfil krävs för ett gott vässningsresultat. Följ anvisningarna nedan: När kedjan har monterats och spänningen är korrekt justerad och kedjebromsen är tillkopplad ska du placera filstyrningen i rät vinkel mot svärdet, se figuren (fig. 12). Fila sedan skärtanden med den vinkel som visas (fig. 13). Arbeta alltid från insidan och utåt och släpp på trycket vid returrörelsen (det är mycket viktigt att följa anvisningarna i detalj: Överdriven eller otillräcklig slipvinkel eller en felaktig fildiameter ökar risken för slag). För att erhålla en högre precision på sidovinklarna rekommenderas det att placera filen så att den överstiger den övre skärdelen med ca 0,5 mm. Fila först alla tänder på ena sidan, vänd sedan på maskinen och upprepa momentet. Efter vässningen ska du kontrollera att alla tänder är lika långa och att höjden på skärdjupsbegränsaren är 0,6 mm lägre än den övre skärdelen: Kontrollera höjden med ett lämplig stickmått och fila (med en plattfil) alla utstående delar. Runda av den främre delen på skärdjupsbegränsaren (fig. 14). Var försiktig så att du inte filar på slagskyddstanden (fig. 15). Kontrollera att kedjefångaren och skyddet för höger hand är i gott skick utan att något synligt fel (såsom skadat material) förekommer. Var 30: e drifttimme. Kontrollera att det inte krävs överdriven kraft för att koppla till och från kedjebromsen. Kontrollera dessutom att kedjebromsen inte kopplas till för lätt eller är blockerad. Kontrollera sedan kedjebromsens funktion på följande sätt: Lossa på kedjebromsen. Ta tag i maskinen på ett korrekt sätt och starta maskinen. Koppla till kedjebromsen genom att trycka det främre handskyddet framåt med vänster handled eller arm utan att ta bort handen från handtaget (fig. 2). Om kedjebromsen fungerar korrekt ska kedjan blockeras omedelbart. Kontrollera att kedjan är vässad på ett korrekt sätt (se nedan), är i ett gott skick samt att spänningen är korrekt. Om kedjan är oregelbundet sliten eller om skärtänderna endast är 3 mm hög ska kedjan bytas ut (fig. 3). Rengör lufthålen regelbundet för att förhindra överhettning. (fig 4). Var 2: a – 3:e drifttimme Kontrollera svärdets skick. Rengör smörjhålen (fig. 5) och spårrännorna (fig. 6) noggrant. Om spåret är slitet eller uppvisar tecken på djup urholkning ska det bytas ut. Rengör drivkedjehjulet regelbundet och kolla att det inte är utslitet (fig.7). Smörj noshjulet med lagerfett genom hålet som visas i figuren (fig. 8). Vid användning ska du undvika: (fig. 1) Lämna in maskinen till en auktoriserad serviceverkstad för allmän genomgång och kontroll av bromskomponenterna. Förvaring Förvara produkten på en sval, torr plats utom räckhåll för barn. Förvara inte utomhus.

- Att såga under förhållanden när stammen kan spricka under sågningen (trä under tryck, torra döda träd o.s.v.): Plötsliga sprickor kan vara mycket farligt. - I slutet av varje sågmoment känner användaren att styrkan som krävs för att kontrollera sågen minskar drastiskt. Var mycket uppmärksam på att inte förlora kontrollen när detta sker. - Att svärdet eller kedjan blockeras i ett sågsnitt: Om detta inträffar ska maskinen kopplas från elnätet och försök att lyfta upp stammen med hjälp av ett lämpligt verktyg, som t.ex. en hävarm. Försök inte att frigöra maskinen genom att skaka eller dra den eftersom det kan förorsaka skador. Nedan beskrivs två olika typer av sågmoment: - Situationer som kan leda till slag. Sågrörelser genom att trycka kedjan (nedifrån och uppåt) (fig. 3) kan leda till att maskinen gör farliga oberäkneliga rörelser mot användaren för maskinen. Detta kan leda till att användaren träffas av maskinen eller att stammen kommer i kontakt med området för risk för slag, vilket förorsakar en våldsam slagrörelse. Var mycket försiktig vid sågning på detta sätt. - använda produkten ovanför axelhöjd - såga trä med främmande föremål såsom t.ex. spikar Vid användning av maskinen: (fig. 1) - Vid sågning på sluttande mark ska du alltid arbeta ovantill på stammen så att du inte kan träffas av den om den skulle rulla ned. - Vid fällning av träd ska arbetet alltid avslutas: Ett delvist kapat trä kan brytas och falla ned. Sågrörelser genom att dra kedjan (uppifrån och nedåt) (fig. 2) kan leda till att maskinen gör farliga oberäkneliga rörelser mot stocken. Detta kan leda till att du förlorar kontrollen över maskinen. Använd barkstödet under kapningsmoment om det är möjligt. Det säkraste sättet att använda maskinen är att låsa fast träet på en sågbock och såga uppifrån och ned den del av träet som sticker ut från sågbocken. (fig. 4) SVENSKA - 7 Användning av barkstöd. Använd barkstödet för att garantera ett säkert kapningsmoment, när det är möjligt: Tryck in barkstödet i barken eller i stammens yta för att få bättre kontroll över maskinen. Nedan beskrivs olika sågmetoder att tillämpa beroende på specifik situation. Bedöm från gång till gång vilken metod som är mest lämplig och säker för aktuell kapning. Stam på marken. (Risk för att kedjan nuddar vid marken när svärdet har passerat genom stammen). (fig. 5) Såga uppifrån och ned genom hela stammen. I slutet av kapningen ska du såga mycket försiktigt så att inte kedjan kommer i kontakt med marken. Du kan såga 2/3 av stammen och sedan rulla över den och såga av den resterande tredjedelen uppifrån och ned för att minska risken för att kedjan nuddar vid marken. Stam som är stödd endast i ena änden. (Risk för att stammen bryts av under kapningen). (fig. 6) Börja snittet från undersidan och såga 1/3 av diametern. Avsluta sedan snittet från ovansidan så att du möter snittet från undersidan. Stam som är stödd i båda ändarna. kedjan kläms fast). (fig. 7) (Risk för att Börja snittet från ovansidan och såga 1/3 av diametern. Avsluta sedan snittet från undersidan så att du möter snittet från ovansidan. Grensågning på en sluttning. Stå alltid på stammens uppåtsida. När du ‘sågar igenom’, för att kvarhålla fullständig kontroll, släpp sågningstrycket mot slutändan av sågningen utan att slappna av greppet motorsågens handtag. Låt inte kedjan komma i kontakt med marken. Fällning av träd. VARNING!: Försök aldrig att fälla ett träd om du inte har nödvändig erfarenhet och fäll aldrig i något läge träd som har grövre diameter än svärdets längd! Denna sågningstyp är förbehållen yrkesverksamma personer som har lämplig utrustning. Vid fällning av träd är målet att fälla trädet i mest lämplig riktning för den efterföljande kvistningen och kapningen (undvik att träd faller så att de fastnar i andra träd: Fällning av träd som sitter fast i andra träd är ett mycket farligt moment). Först av allt ska du bestämma bästa fallriktning genom att göra följande bedömningar: Ta hänsyn till föremål eller annan växtlighet runt trädet, trädets vinkling och kurvning, vindriktning och största kvistansamling samt döda eller brutna grenar som kan gå av under fällningen vilket kan skapa ytterligare faror. VARNING! Vid fällning under besvärliga förhållanden ska du alltid ta bort hörselskydden direkt efter kapningsmomenten så att du kan höra onormala ljud och eventuella varningssignaler. Förberedande kapningsmoment och fastställande av flyktväg. Kapa alla kvistar som stör dig i ditt arbete (fig. 8). Börja uppifrån och ned och se till att stammen alltid är mellan användaren och maskinen. Ta sedan bort de svårare kvistarna, bit för bit. Ta bort alla växtlighet som stör dig i ditt arbete och kontrollera att det inte förekommer hinder (stenar, rötter, diken o.s.v.) när du planerar din flyktväg (som du följer när trädet faller). Se figuren (fig. 9) för de riktningar som ska respekteras (A. Avsedd fallriktning. B. Flyktväg. C. Farligt område). SÅGNING VID FÄLLNING (fig. 10) Läs följande såganvisningar för att du ska få fullständig kontroll över fällningen: Först ska du såga snittet som kontrollerar trädets fallriktning: Såga först den ÖVRE DELEN av snittet för fallriktning på den sida åt vilken trädet ska falla. Stanna kvar på höger sida om trädet och såga den NEDRE DELEN med metoden att dra kedjan. Sågsnittet ska möta det övre sågsnittets slut. Djupet för snittet för fallriktningen ska vara _ av stammens diameter med en vinkel på minst 45° mellan det övre och det nedre snittet. Mötespunkten mellan de två snittsidorna kallas för kaplinje för fallriktning. Denna linje ska vara fullständigt horisontell och i rät vinkel (90°) i förhållande till fallriktningen. Fallsnittet som gör att träder faller ska göras 3 till 5 cm ovanför den nedre delen av kaplinjen för fallriktning och avslutas på ett avstånd från snittet på 1/10 av stammens diameter. Stanna kvar på vänster sida om trädet. Såga med metoden att dra kedjan och använd barkstödet. Kontrollera att trädet inte rör sig i annan riktning än den som är avsedd för fallet. Stick in ett brytdon eller en kil i snittet så fort det är möjligt. Den del av stammen som inte har kapats kallas för gångjärn eftersom den ska styra trädet när det faller. Om snitten inte är tillräckliga, inte raka eller inte har sågats igenom tillräckligt kan trädet inte kontrolleras (mycket farligt!). Av den anledningen måste de olika snitten göras med stor precision. När snitten har slutförts börjar trädet falla. Om det är nödvändigt kan du hjälpa trädet med kilar eller brytdon. Kvistning När trädet har fallit ska stammen kvistas: Det innebär att kvistarna tas bort från stammen. Undervärdera inte detta moment eftersom de flesta fall av slagolyckor sker vid just kvistning. Av denna anledningen ska du vara uppmärksam på svärdnosens position under sågmoment och alltid arbeta på stammens vänstra sida. SVENSKA - 8

Detta avsnitt innehåller viktig information om ekologisk kompatibilitet vad gäller maskinens konstruktion, lämplig användning och kassering av kedjeolja.

ANVÄNDNING AV MASKINEN

Undvik att spilla ut olja och förorena marken och miljön vid påfyllning av oljebehållaren. KASSERING Kassera inte maskinen i miljön när den inte längre fungerar. Lämna istället in maskinen till en auktoriserad sopstation för att kassera den i enlighet med gällande lagar. Symbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hantera som hushållsavfall. Den skall i stället överlämnas till passande återvinningsstation för återvinning av elektrisk och elektronisk utrustning. Genom att se till att denna produkt omhändertas ordentligt kan du hjälpa till att motverka potentiella negativa konsekvenser på miljö och människor, vilka annars kan orsakas genom oriktig avfallshantering av denna produkt. För mer detaljerad information om återvinning av denna produkt, kontakta din kommun, din hushållsavfallsservice eller affären där du köpte produkten.

J. FELSÖKNINGSTABELL

Motorn startar inte. Kontrollera att det finns ström i elnätet. Kontrollera att stickkontakten är ordentligt isatt. Kontrollera att elkabeln/förlängningskabeln inte är skadad. Kontrollera att kedjebromsen inte är inkopplad. Kolla att kedjan är ordentligt hopmonterad och har korrekt spänning Kontrollera kedjesmörjningen, se kapitel F och G. Försäkra dig om att kedjan är vass. Kolla att strömbrytaren är aktiverad Kontakta din auktoriserade serviceverkstad.

Motorn går dåligt eller tappar . effekt

Maskinen startar men sågar inte korrekt.

Kedja Svärd 91PJ052XN 40cm Kedja Svärd 91PJ056XN Bromsanordningarna stoppar inte kedjan korrekt.

K. RESERVDELAR 35cm Motorn går ojämnt eller med lågt varvtal. Reservdelsnummer: Reservdelsnummer: Reservdelsnummer: Reservdelsnummer: SVENSKA - 9

Husqvarna AB, S-561 82, Huskvarna, Sweden Deklarerar under vårt eget ansvar att produkten: Beteckning......................................Chainsaw - Motorsåg Beteckning av typ(er)......................CSE1835, CSE1935S, CSE2040, CSE2040S Identifiering av serie........................Se Produktidentifieringsetikett Tillverkningsår.................................Se Produktidentifieringsetikett Överrensstämmer med nödvändiga krav & villkor i de följande EG-direktiv: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU baserat på följande EU-samordningsstandard: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Underättat organ som utförde EG-undersökningen i enlighet med artikel 8 sektion 2c...................................... TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany Certifikat nr. ........................................................................ BM 50268379 Maximal A-vägd ljudtrycksnivå LpA vid arbetsstationen, uppmätt i enlighet med EN60745-2-13 anges i tabellen. Det maximala hand-/armvibrationsvägda värdet ah uppmätt i enlighet med EN60745-2-13 vid ett prov av ovan nämnda produkt anges i tabellen. Det deklarerade totala vibrationsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. Det deklarerade totala vibrationsvärdet kan även användas i en preliminär utvärdering av utsättande. Varning! Vibrationsutsändningen under faktiskt användande av elverktyget kan skilja sig från det deklarerade totala värdet beroende på hur verktyget används. Operatörer bör identifiera säkerhetsåtgärder för att skydda sig själva som baseras på en utvärdering av utsättande under faktiska användningsförhållanden (med beaktning av alla delar av driftscykeln såsom stunder då verktyget är avstängt och när det går på tomgång förutom då det aktivt används) 2000/14/EC: Den uppmätta ljudkraft LWA & garanterade ljudkraft LWA värdena är i enlighet med de tabulerade siffrorna. Konformitetsvärderingsprocedur..................... Annex V Ulm 12/02/2013 P. Lamelli Global R&D Director - Handhållen Hållare för tekniska dokument Typ (CSE____) Torrvikt (Kg) Effekt (kW) Volym för oljebehållare (cm3) Maximal längd för svärd (cm) Kedjedelning (mm) Kedjetjocklek (mm) Uppmätt ljudeffekt LWA (dB(A)) Garanterad ljudeffekt LWA (dB(A)) Ljudtryck LpA (dB(A)) Osäkerhet KpA (dB(A)) Hand- /armvibration ah (m/s2) Oviss Kah (m/s2) Tillförsels impedans Zmax (Ω)

Förenlighetsuttalande enligt EN 61000-3-11 Beroende på det lokala elnätverket kan användande av denna produkt resultera i korta spänningsfall vid aktiveringstillfället. Detta kan påverka annan elutrustning, t.ex. tillfälligt dimma en lampa. Om elnätets tillförsels impedans Zmax är mindre än värdet som visas i tabellen (gällande din modell) så kommer dessa effekter inte att uppstå. Nätverkets impedansvärde kan avgöras genom att kontakta dit elverk. SVENSKA - 10
