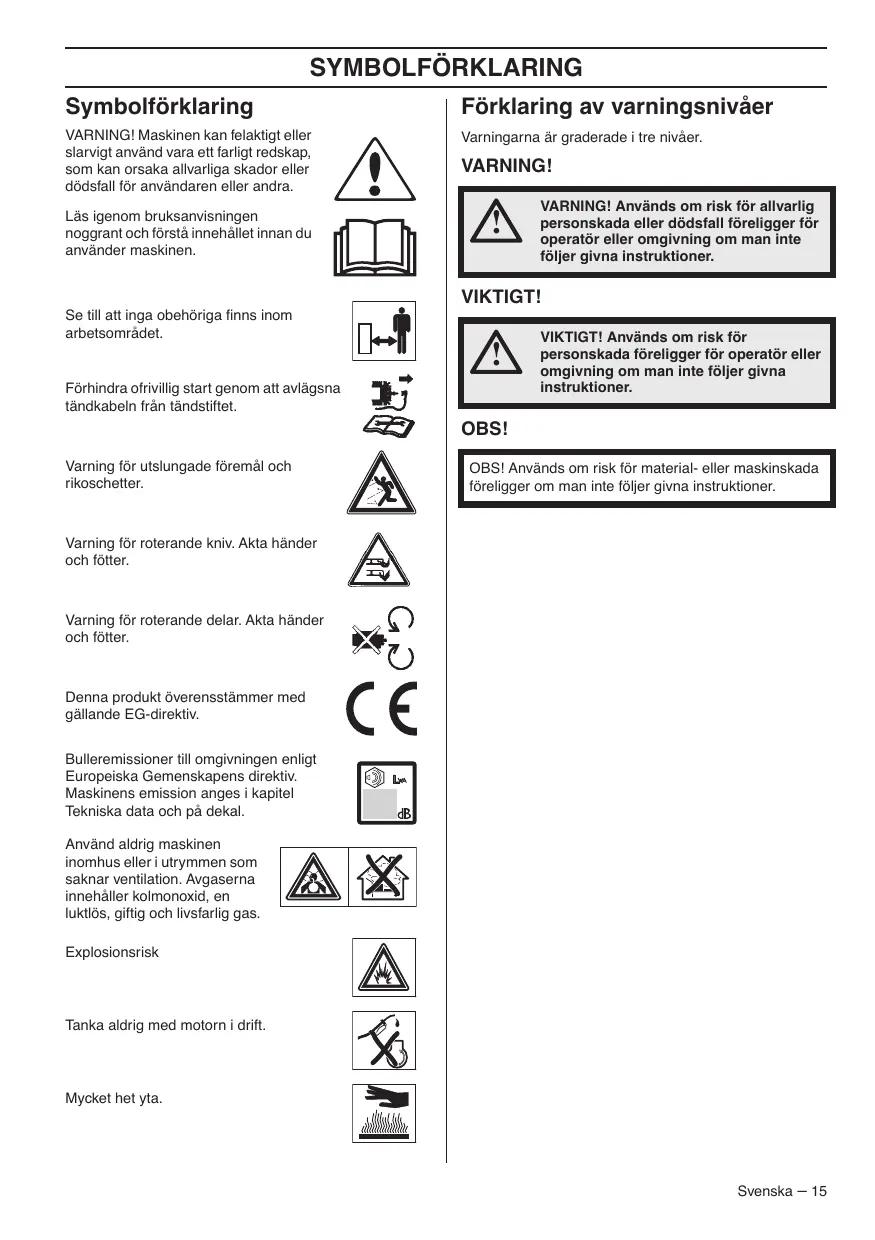

SYMBOLFÔRKLARING Symbolfôrklaring VARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dëdsfall fôr användaren eller andra. Läs igenom bruksanvisningen noggrant och fürstà innehället innan du använder maskinen. Fôrklaring av varningsniväer Varningarna är graderade i tre niväer. Se till att inga obehôriga finns inom arbetsomrädet. Fôrhindra ofrivillig start genom tt avlägsna tändkabeln frân tändstiftet. Varning fôr utslungade fôremäl och rikoschetter. Varning fôr roterande kniv. Akta händer och fôtter. Varning fôr roterande delar. Akta händer och fôtter. Denna produkt ôverensstämmer med gällande EG-direktiv. Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Maskinens emission anges i kapitel Använd aldrig maskinen inomhus eller i utrymmen som saknar ventilation. Avgaserna. innehäller kolmonoxid, en Tekniska data och pà dekal. luktiès, giftig och livsfarlig gas. Explosionsrisk Tanka aldrig med motorn i dhift. Mycket het yta. VARNING! VARNING! Används om risk fôr allvarlig personskada eller dédsfall fôreligger fôr operatôr eller omgivning om man inte fôljer givna instruktioner. VIKTIGT! A personskada fôreligger fôr operatèr eller omgivning om man inte fôljer givna instruktioner. OBS! OBS! Används om risk fôr material- eller maskinskada féreligger om man inte fôljer givna instruktioner. Svenska — 15

PRESENTATION Innehäll SYMBOLFÔRKLARING Symbolfôrklaring Fôrklaring av varningsniväer PRESENTATION Innehäll Bäste kund! . VAD ÀR VAD? Vad är vad pà gräsklipparen?

Almänt Handtag Kipphôjd Uppsamiare Mulcherplugg … Päfylning av olja BRANSLEHANTERING Almänt Drivmedel . Tankning … : ‘Transport och fôrvaring HANDHAVANDE Personlig skyddsutrustning Allmänna säkerhetsinstruktioner Grundläggande arbetsteknik Transport och fôrvaring Start och stopp UNDERHÂLL Almänt . Underhällsschema Allmän ôversyn Tändstift Justering av kopplingsvaier . Luftilter Oljebyte . Bränslesystem TEKNISKA DATA Tekniska data …… : EG-fürsäkran om ôverensstämmelse …

Bäste kund! ‘Tack fôr att du använder en McCulloch-produkt! Du är därmed en del av en historia som tog sin bôrjan fôr länge sedan, när McCulloch Corporation startade sin tliverkning av motorer under andra väridskriget. Frän och med 1949, när McCulloch lanserade den fürsta lätta enmansmotorsägen, skulle skogsarbetet aldrig bi sig likt igen. Utvecklingen av innovativa motorsägar skulle fortsätta genom ärtiondena, och verksamheten utôkades, fôrst med motorer fr flygplan och gokarts pä 1950-talet, och sedan med minimotorsägar pà 1960-talet. Pà 1970- och 80-talet utôkades sortimentet med trimmers och lôvbläsare. Idag bygger McCulloch som en del av Husavarna- koncernen vidare pà den tradition av kraftiulla motorer, tekniska innovationer och utmärkande design som varit värt kännetecken i mer än ett halvsekel. Minskad bränslefôrbrukning, minskade utsläpp och lägre ljudniväer är av hôgsta prioritet fôr oss, pà samma sätt som att fôrbättra säkerheten och användarvänligheten. Vi hoppas att du kommer att vara nôjd med din McCulloch-produkt, som är utformad fôr att vara din füljeslagare under en läng tid framôver. Genom at fülja räâden i bruksanvisningen gällande användning, service och underhäll kan produktens livslängd utôkas. Om du behôver professionel hjälp med reparation eller service, kan du använda dig av vâr Service Locator pà www.mcculloch.com. McCulloch arbetar ständigt med att vidareutveckla sina produkter och fôrbehäller sig däriôr râtten til ändringar beträffande bl.a. form och utseende utan féregäende meddelande. Den här bruksanvisningen kan ocksä laddas ned frân www.mcculloch.com.

Vad är vad pà gräsklipparen? 1 Motorbromsbygel 10 Lufifilter 2 Framdrivningsreglage 11 Kiippkäpa 3 Starthandtag 12 Bränslekran 4 Uppsamiare 13 Vattenansiutning 5 Handtag, handtagshôjd 14 Bränslepäfylining

6. Kiipphôjdsreglage 15 Kniv

7 Oljesticka/oljepäfylining 16 Fjäderbricka 8 Ljuddämpare 17 Knivpult 9 Tändstift 18 Bruksanvisning Svenska — 17

Allmänt I detta avsnitt fôrklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhäll skall utfôras fôr att säkerställa att de är funktion VARNING! Använd aldrig en maskin med  defekta säkerhetsdetaljer. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsôkas fôr reparation. Fôrhindra ofrivillig start genom att avlägsna tändkabeln frân tändstiftet. Klippkäpa + Klippkäpan är konstruerad fôr att reducera vibrationer och fôr att minska risken fôr skärskador. Kontroll av klippkäpa + Kontrollera att klippkäpan är hel och utan synbara defekter, t ex materialsprickor. Motorbromsbygel + Motorbromsen är konstruerad fôr att stanna motor Nr greppet om motorbromsbygeln släpps ska motorn Stanna. Kontroll av motorbromsbygel Ge fuligas och släpp sedan bromsbygeln. Motorbromsen ska alltid vara justerad sà att motorn stannar inom 3 sekunder.

Ljuddämpare VARNING! Använd aldrig en maskin utan eller med defekt ljuddämpare. En defekt ljuddämpare kan 6ka ljudnivän och . Ha verktyg fôr Ljuddämparen blir mycket het användning som efter stopp. Detta gäller även vid tomgängskôrning. Var ksam pà brandfaran, specielit vid hantering nära brandfarliga ämnen och/ eller gaser. + Ljuddämparen är konstruerad fôr att ge sà lg ljudnivà som môlligt samt fôr tt leda bort motorns avgaser frän användaren. Kontroll av ljuddämpare + Kontrollera regelbundet att ljuddämparen är hel och att den sitter ordentligt fast. 18 Svenska

Allmänt VIKTIGT! Fôrhindra ofrivillig start genom att avlägsna tändkabeln frän tändstiftet.

Handtag Montering Ôvre handtag Placera styrets ôvre rôrkonstruktion mitt fôr styrets undre del. Skruva t vreden ordentligt. Inställningar Handtagshôjd Lossa de undre vreden Ställ in lämplig hôjd. Skruva ät vreden ordentligt. Klipphôjd OBS! Ställinte klipphôjden fr lägt dà det fins risk fôr att knivarna tar i marken vid ojämnheter. Fôr spaken bakät fôr hôgre klipphôjd och framät fôr lägre Kipphôjd. Uppsamlare Montera uppsamlarpäsen. Passa in uppsamlarbotten i utkasthälet Mulcherplugg Ôppna luckan für att montera/demontera mulcherpluggen. Päfylining av olja Ofjetanken är tom vid leverans. Fyll pà olja lângsamt. Se anvisningar under rubrik Underhäll. Motoroljan ska bytas fôrsta gängen efter 5 timmars kôrtid. Svenska — 19

BRÂNSLEHANTERING Allmänt

VARNING! Att kôra en motor i ett instängt eller dâligt ventilerat utrymme kan orsaka dôdsfall genom kvävning eller kolmonoxidférgiftning. Bränsle och bränsleängor är mycket brandfarliga och kan ge alivarliga skador vid inandning och hudexponering. Var därfôr férsiktig vid hantering av bränsle och sërj fôr god luftventilation bränslehantering. Tankning VARNING! Stanna motorn och làt den svalna nâgra minuter fôre tankning. Använd alltid bensindunk utrustad fôr att férhindra spi Ôppna tanklocket sakta vid bränslepäfylining sà att eventuellt ôvertryck sakta férsvinner. Torka rent runt tanklocket. Motorns avgaser är heta och kan innehälla gnistor vilka kan orsaka brand. Starta därfôr aldrig maskinen inomhus eller nära eldfängt material! Drag ät tanklocket noga efter tankning. Oaktsamhet kan leda till brand. Flytta maskinen minst 3 m frän tankningsstället innan du startar. te och placera heller inte nägot varmt féremäl i närheten av bränsle.

Starta aldrig maskinen: Drivmedel + Om du spili bränsle eller motorolja pà maskinen. Torka av all spill och lt bensinresterna avdunsta. + Om du spill bränsle pà dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i Kontakt med bränsle. Använd tväl och vatten. lle | OBS! Maskinen är fôrsedd med en fyrtaktsmotor. Se till ait det alltid finns tillräckligt med olja i oljetanken. + Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage frân tanklock och bränsleledningar. + Använd biyfri eller blyad kvalitetsbensin + Rekommenderat lägsta oktantal är 90 (RON). Om Transport och fôrvaring man kôr motorn pà bensin med ett lägre oktantal än . 90 kan sà kallad spikning uppträda. Detta leder till ëkad motortemperatur, som kan orsaka svära motorhaverier. Bensin Fôrvara och transportera maskinen och bränslet sà ait eventuellt läckage och ängor inte riskerar att komma i kontakt med gnistor eller ôppen läga, exempelvis frân elmaskiner, elmotorer, elkontakter/ strômbrytare eller värmepannor. Vid fôrvaring och transport av bränsle ska fôr ändamälet speciellt avsedda och godkända behällare användas. + Där miljéanpassad bensin, sk. alkylatbensin finns illgänglig ska sädan användas. . Motorolja OBS! Kontrollera oljenivän innan gräsklipparen startas. Längtidsfôrvaring + id längre tids férvaring av maskin ska bränsletanken tômmas. Hôr med närmaste bensinstation var du kan gôra dig av med bränsleôverskott En für làg oljenivä kan orsaka allvarliga motorskador, Se anvisningar avsnitt "Underhäll”. + Motoroljan ska bytas fôrsta gängen efter 5 timmars kbrtid. Se tekniska data fôr rekommendation av typ. Använd aldrig olja avsedd fôr tvätaktsmotorer.

HANDHAVANDE Personlig skyddsutrustning Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderisken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din âterférsäljare om hjälp vid val av utrustning. Använd alltid: + Hôrselkäpor om ljudnivän ôverstiger 85 db + Halkfria och stadiga stôvlar eller skor. + Kraftiga längbyxor. Bär inte kortbyxor eller sandaler och gà inte barlota. + Handskar ska användas när det behôvs, t ex vid montering, inspektion eller rengôring av skärutrustning Allmänna säkerhetsinstruktioner Detta avsnitt behandlar grundläggande säkerhetsregler fôr arbete med maskinen. Given information kan aldrig ersätta den kunskap en yrkesman besitter i form av utbildning och praktisk erfarenhet. + Läs igenom bruksanvisningen noggrant och fôrstà innehället innan du använder maskinen + Tänk pà att användaren är ansvarig fôr olyckor eller faror fôr andra människor eller deras egendom. + Maskinen ska hällas ren. Skyltar och dekaler ska vara fullt läsbara. Använd alltid sunt fôrnuft Det är omëjligt att täcka alla tänkbara situationer du kan ställas infôr. Var allid fôrsiktig och använd sunt fôrnuft. Nr du râkar ut fôr en situation som gôr dig osäker angäende fortsatt användning skall du rädträga en expert. Vänd dig till din âterfôrsäljare, din serviceverkstad eller en erfaren användare. Undvik all användning du anser dig otillräckligt kvalificerad fôr! VARNING! Denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter ge pâverkan pà aktiva eller passiva medicinska implantat. Fôr att reducera risken fôr alivarliga eller livshotande skador rekommenderar vi därfôr personer med implantat att rädgôra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

VARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dëdsfall fôr användaren eller andra.

Lät aldrig bar eller andra personer som inte utbildats i handhavande av maskinen, använda eller underhälla den. Personer med nedsatt fysisk eller mental fôrmäga eller som av andra hälsoskäl inte är lämpade att använda maskinen fàr inte använda maskinen utan tillsyn av en person som ansvarar fôr deras säkerhet. Lät aldrig nâgon annan använda maskinen utan att fà har läst och fôrstätt innehället i bruksanvisningen. Använd aldrig maskinen om du är trôtt, om du har druckit alkohol eller om du tar mediciner, som kan pâverka din syn, ditt omdëme eller din kroppskontroil. VARNING! Icke auktoriserade ändringar ocheller tillbehër kan medfôra allvarliga skador eller dôdsfall fôr användaren eller andra. Under inga fôrhällanden fär maskinens ursprungliga utformning ändras utan tillständ frân tillverkaren. Modifiera aldrig denna maskin sà att den ej längre ôverensstämmer med originalutférandet, och använd den inte om den verkar ha blivit modifierad av andra. Använd aldrig en maskin som är felal Fôlj underhälls-, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhälls- och serviceätgärder skall utfôras av tränade och kvalificerade specialiste. Använd alltid originaltillbehôr. Î-Lu Svenska — 21

HANDHAVANDE Säkerhet i arbetsomrädet Innan klippning päbôrjas ska grenar, kvistar, stenar etc. avlägsnas frân gräsmattan. Fôremäl som träffar skärutustningen kan kastas iväg och orsaka skador pà människor och fôremäl. Se till tt inga människor eller djur befinner sig i närheten. Undvik användning vid ogynnsamma väderleksfärhällanden. Exempelvis tät dimma, kraftigt regn, härd vind, stark kyla, osv. Att arbeta i dâligt väder är trôttsamt och kan skapa farliga omständigheter, exempelvis halt underlag. laktta omgivningen fôr att säkerställa att ingen/nget kan pâverka din kontroll ôver maskinen. Se upp fôr rôtter, stenar, grenar, gropar, diken, osv. Hôgt gräs kan dôlja hinder. Gräsklippning av slänter kan vara farliga. Använd inte gräsklipparen i mycket branta slänter. Gräsklipparen bôr inte användas vid stôrre lutning än 15 grader. Vid sluttande terräng bôr gängsträken läggas vinkelrätt mot lutningen. Det är mycket lättare att gà pà ivären i en lutning än upp och ner. Var uppmärksam när du närmar dig dolda hôrn och fôremäl som kan skymma ditt syntält. Säkerhet vid arbete En gräsklippare är endast konstruerad fôr klippning av gräsmattor. All annan användning är otiläten. Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning’. Starta inte gräsklipparen utan att kniv och samtliga Käpor är monterade. Kniven kan annars lossna och orsaka personskador. Undvik att kniven slär mot frâmmande fôremäl som stenar rôtter eller liknande. Detta kan leda til att kniven bir slô och att motoraxeln blir krokig. En krokig axel ger obalans och kraftiga vibrationer, vilket medfôr Stor risk für tt kniven lossnar. Bromsbygein fâr aldrig vara permanent férankrad i handtaget när maskinen är igäng Placera gräsklipparen pà et stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat féremäl. Stà alltid bakom maskinen. Alla hjul ska vara pà marken och händerna p styret vid klippning. Häll händer och fôtter borta frän den roterande kniven. Luta inte maskinen när motorn startas. Var extra uppmärksam när du drar maskinen mot dig under arbete. Lyit aldrig upp gräsklipparen eller bär omkring den när motorn är startad. Om du mäste Iyfta gräsklipparen, Stanna fôrst motorn och ta bort tändkabeln frän tändstiftet.

Motorn ska stängas av vid fôrilytining ôver terräng som inte ska kippas. Exempelvis grusgäng, sten, singel, asalt etc. Spring aldrig med maskinen när den är igäng. Man ska alltid gà med gräsklipparen. Stäng av motorn innan klipphôjden ändras. Gär aldrig justeringar med motorn igäng. Lämna aldrig maskinen utan uppsikt med motorn igäng. Stäng av motor. Se til att skärutrustningen slutat rotera. Om nägot främmande fôremäl träffas eller om vibrationer uppstär ska du stanna maskinen. Ta bort tändkabeln frän tändstiftet. Kontrollera att maskinen inte är skadad. Reparera eventuella skador. Grundläggande arbetsteknik Kiipp alltid med en skarp kniv fôr optimal resultat. En slô kniv ger ett ojämnt snitt och gräset blir gui i snittytan. Kiipp aldrig mer än 1/3 av gräsets längd. Detta gäller särskilt under torrperioder. Klipp fôrst med stor Kipphôjd. Kontrollera sedan resultatet och sänk till lämplig hôjd. Om gräset är extra längt, kôr sakta och Kipp eventuell tvä gânger. Kipp i olika rikningar varje gäng fôr att undvika ränder i gräsmattan. Transport och fôrvaring Säkra utrustningen vid transport fôr att undvika transportskador och olycksfall. Fôrvara utrustningen i ett lsbart utrymme sä att den är oâtkomlig fôr barn och obehôriga Fôrvara maskinen och dess utrustning torrt och frostiritt. Fôr transport och fôrvaring av bränsle, se avsnitt “Bränslehantering".

HANDHAVANDE Start och stopp Fôre start VARNING! Läs igenom bruksanvisningen noggrant och fôrstà innehället innan du använder maskinen.

Använd personlig skyddsutrustning. Se anvisningar under rubrik "Personlig skyddsutrustning”. Se till att inga obehôriga finns inom arbetsomrädet. Utiôr daglig tllsyn. Se anvisningar i avsnitt “Underhäl” Se til att tändkabeln sitter ordentligt pà tändstitet Start Oppna bränslekranen Motorbromsbygeln mäste hällas mot handtaget när motorn startas. CA 1 Ställ dig bakom maskinen. Grip starthandtaget, drag med hôger hand lângsamt ut startlinan tlls ett motständ känns (starthakarna griper in). Drag med ett kraftigt drag für att starta motorn. Vira aldrig startlinan runt handen. Drivning Tryck framdrivningsreglaget mot handtaget fôr att starta drivningen. Innan maskinen dras bakät, mâste den fürst skjutas ca 10 em framät med drivningen urkopplad. Stopp Motor stannas genom att släppa motorbromsbygeln

Stäng bränslekranen. Svenska — 23

VARNING! Användaren fâr endast utfôra sädana underhälls- och servicearbeten som beskrivs i denna bruksanvisning. Mer omfattande ingrepp skall utfôras av en serviceverkstad. Fôrhindra ofrivillig start genom att avlägsna tändkabeln frân tändstiftet. Maskinens livslängd kan fôrkortas och risken fôr olyckor kan ôka om underhäll av maskinen inte utfôrs pà râtt sätt och om service och/eller reparationer inte utfôrs fackmannamässigt. Om du behôver ytterligare upplysningar kontakta närmaste serviceverkstad. Oljenivä När du kontrollerar oljenivän ska gräsklipparen stà pä ett plant underlag. Kontrollera oljenivän med mätstickan pà olepäfylningslocket. + Tag av oljepäfylnadslocket och torka av oljestickan. + Stick ner oljestickan. Oljepäfyliningslocket mâste vara helt nerskruvat fôr att ge en korrekt bild av oljenivän + Âroljenivän lg, fyll pà med motorolja upp till den ôvre nivän pà oljestickan. Skärutrustning + Kontrollera skärutrustningen med avseende pà skador och sprickbildning. En skadad skärutrustning ska altid bytas ut + Var noga med att alltid ha en välslipad och korrekt balanserad kniv. OBS! När maskinen lutas, se till tt luftfiltret alltid har den hëgsta punkten. + Använd alltid originaltillbehôr. Underhällsschema !underhällsschemat kan du se vilka delar av din maskin som kräver underhäll och med vilka intervaller det ska ske. Intervallen är beräknade fôr daglig användning av maskinen och kan variera beroende pà nyttjandegraden. Fôre start Veckotillsyn | Mänadstillsyn Almän ôversyn | Tandstit Luititer Utvändig rengüring| Liuddämpare” | Bränsiesystem Oljenivä Skärutrustning Kippkäpa” Justering av kopplingsvajer Motorbromsbygel" *Se anvisningar i avsnitt "Maskinens säkerhetsutrustning". Allmän ôversyn + Kontrollera att skruvar oh muttrar är ätdragna. Utvändig rengôring + Borsta rent gräsklipparen frân lôv, gräs och dylikt. + Använd inte hôgtrycksivätt vid rengôring av maskinen. + Spola aldrig vatten direkt pà motorn. + Rengôr startapparatens luftintag. Kontrollera startapparaten och startlinan. + Vid rengôring under klippkäpan, vänd maskinen med tändstiftet uppät. Tôm bensintanken.

OBS! Efter slipning av knivar bôr dessa balanseras. Balansering, byte eller slipning av knivarna bôr utfôras av en serviceverkstad. Vid päkôrning av hinder som fôrorsakar haveri bôr skadade knivar bytas. Lät serviceverkstaden bedôma om kniven kan slipas eller mâste ersättas. Byte av knivar Demontering VARNING! Använd alltid kraftiga handskar vid service och underhäll av jen. Knivarna är mycket vassa och skärskador kan mycket lätt + Skruva bort bulten som häller kniven. + Ta av den gamla kniven. Kontrollera att kniviästet är fritt frän skador. Kontrollera även att knivbulten är hel och att motoraxeln inte är krokig. Montering + Se till att kniven centrerar rätt pà axeln.

UNDERHÂLL + Montera brickan och skruva fast bulten ordentligt. Bulten ska dras med ett moment av 45-60 Nm. + Dra runt kniven fôr hand och se att den lôper fritt. Provkôr maskinen. Tändstift OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstft kan forstôra kolv/cylinder. + Om maskinens effekt är làg, om den är svär att starta eller om tomgängen är ojämn: kontrollera altid fôrst tändstiftet innan ytterligare âtgärder vidtages. + Om tändstiftet är igensatt, rengôr det och kontrollera samtidigt att elektrodgapet är 0,5 mm. By vid behov.

+ Kopplingsvajern kan grovjusteras när inte finjusteringen räcker till. + Fôrläng vajern med hjälp av finjusteringsskruven. + Grovjustera vajern genom at fästa den i kopplingsbygelns alika fästen. Vajern mâste sedan finjusteras. DV) M46-160AWRPX, M53AWRPX,

Finjustera vajern med justerskruven. Luftfilter + Demontera luftfiterkäpan och tag ut filet. + Ettlänge använt luftilter kan aldrig bi fullständigt rent. Därfôr mäste filtret med jämna mellanrum ersättas med ett nyit. Ett skadat luftfilter mäste alltid bytas ut. + Se till att lufiitret sluter helt tätt mot fiterhällaren vid montering. Rengüring av pappersfilter + Rengôr fitret genom at knacka filtret mot ett plant underlag. Använd aldrig lôsningsmedel med petroleum Lex. fotogen, eller tryckluft fôr att rengôra fitret. Rengüring av skumplastfilter + Avlägsna skumplastflret. Tvätta filtret noggrant i ljummen tvälvattenlôsning. Efter rengôring, skôl fitret noggrant i rent vatten. Krama ur och làt filtret torka. OBS! Tryckluft under fôr hôgt tryck kan skada skumgummit. Efter rengôring ska fitret oljas in med motorolja. Torka bort äverflädig olja genom att trycka en ren trasa mot filtret, Oljebyte + Tôm bränsletanken. + Skruva bort oljepäfyliningslocket. + Placera ett lämpligt kärl att samia upp oljan i. + Tappa ur oljan genom aît luta motorn sà att oljan rinner ur genom päfylningsrôret. När maskinen lutas, se till att luftitret alltid har den hôgsta punkten. Hôr med närmaste bensinstation var du kan gôra dig av med motoroljeëverskottet. + Fyllpä med ny motorolja av bra kvalitet. Se anvisningar i avsnitt Tekniska data”. Bränslesystem + Kontrollera att tanklocket och dess tätning är oskadd. + Kontrollera bränsleslangen. Byt om det behôvs. Svenska — 25

TEKNISKA DATA Tekniska data Teoawx |iGoAwRpx |ISoAWRpx | MS3-120RP Motor Motortillverkare Honda Honda Honda Honda Cylindervolym, cm° 160 160 187 187 Varvtal, rpm 2900 2900 2900 2900 Nominell motoreffekt, KW (se anm. 1) 2,9 2,9 3,8 3,8 Tändsystem Tändstft NGK BPR6ES | NGK BPRGES | NGK BPRGES | NOK BPRGES Elektrodgap, mm 05 05 05 05 Bränsle-/smôrjsystem Volym bensintank, liter 0,9 0,9 0,9 0,9 “Motorola SAESOISAE |SAESOSAE |SAESUSAE | SAES0/SAE 10W-30 10W-30 10W-30 10W-30 Vikt Maskin med tomma tankar, kg 39,3 43,2 43.8 426 Bulleremissioner (se anm. 2) Ljudeffekinivä, uppmäit dB(A) 94 96 96 96 Ljudeffekinivä, garanterad Lyya dB(A) 95 97 97 97 Ljudniväer (se anm. 3) Ljudtrycksnivä vid användarens ôra, dB(A) | 80 82 82 82 Vibrationsniväer, a pyeg (5€ am. 4) Handtag, m/s? 3,3 40 40 40 Klippsystem Kipphôjd, mm 30-80 30-70 30-70 30-70 Kippbredd, cm 240 46 46 46 Kniv Combi 40 Combi 46 Combi 46 PX3 Volym uppsamiare, liter 50 50 50 50 Anm. 1: Motorns angivna märkeffekt är medelvärdet fôr nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor für den motormodell som mätts enligt SAE-standard J1349/1S$01585. Massproducerade motorer kan awvika frân detta värde. Den faktiska effekten hos den motor som àr installerad i slutprodukten kommer att bero pà driftshastigheten, omgivningens egenskaper och andra faktorer. Anm. 2: Emission av buller till omgivningen uppmätt som ljudeffekt (Luy4) enligt EG-direktiv 2000/14/EG. Anm. 3: Ljudtrycksnivà enligt EN 836. Redovisade data fôr ljudtrycksnivä har ett typiskt spridningsmätt (standardawvikelse) pà 1,2 dB(A) Anm. 4: Vibrationsnivä enligt EN 836. Redovisade data fôr vibrationsnivä har ett typiskt spridningsmätt (standardavwvikelse) pà 0,2 m/s?. *Använd motorolja med klassificering SF, SG, SH, SJ eller hôgre. Se viskositetstabellen i motorleverantôrens manual och välj bästa viskositet utifrän fôrväntad utetemperatur.

TEKNISKA DATA EG-fôrsäkran om ôverensstämmelse (Gäller endast Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, fôrsäkrar härmed att motorgräsklipparna MeCulloch M46-160AWRPX, M53-160AWRPX, M53-190AWRPX, M53-190RP frän och med serienummer 18X%000%XX och framät motsvarar féreskrifterna i RÂDETS DIREKTIV: av den 17 maj 2006 "angäende maskiner” 2006/42/EG av den 15 december 2004 "angäende elektromagnetisk kompatibilitet" 2004/108/EG. av den 8 maj 2000 "angäende emission av buller till omgivningen” 2000/14/EG. Fôr information angäende bulleremissionerna, se kapitel Tekniska data. Fôljande standarder har tilämpats: EN 836, ISO 11094, EN 55012. Anmält organ: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utfärdat rapporter om bedômning av ôverensstämmelse eng bilaga VI il RADETS DIREKTIV av den 8 maj 2000 angäende emissioner av buller till omgivningen 2000/14/EG. Huskvarna, 29 november 2012 AA AL Bengt Ahlund, Utvecklingschef (Bemyndigad representant fôr Husqvarna AB samt ansvarig ôr tekniskt underlag.) Svenska - 27
