BRUKSANVISNING SUPERLITE 4528 MC CULLOCH

Huskvarna 13 October 2011 Bengt Frögelius, Development manager (Authorized representative for Husqvarna AB and responsible for technical documentation.) English – 21 SYMBOLFÖRKLARING Symboler VARNING! En häcksax kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarlig, till och med livshotande, skada. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning. Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen. Använd alltid:

Godkända hörselskydd

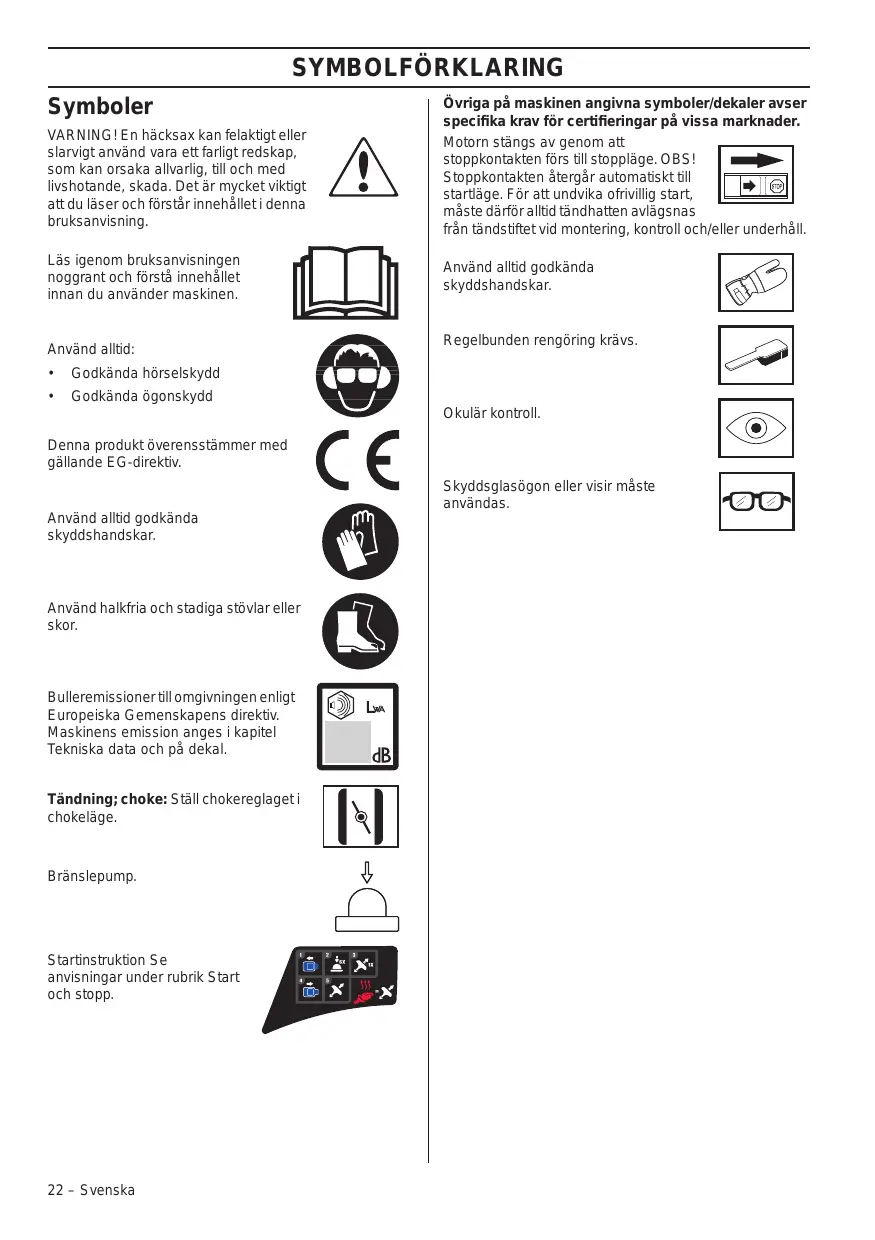

Godkända ögonskydd Övriga på maskinen angivna symboler/dekaler avser specifika krav för certifieringar på vissa marknader. Motorn stängs av genom att stoppkontakten förs till stoppläge. OBS! Stoppkontakten återgår automatiskt till startläge. För att undvika ofrivillig start, måste därför alltid tändhatten avlägsnas från tändstiftet vid montering, kontroll och/eller underhåll. Använd alltid godkända skyddshandskar. Regelbunden rengöring krävs. Okulär kontroll. Denna produkt överensstämmer med gällande EG-direktiv. Skyddsglasögon eller visir måste användas. Använd alltid godkända skyddshandskar. Använd halkfria och stadiga stövlar eller skor. Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Maskinens emission anges i kapitel Tekniska data och på dekal. Tändning; choke: Ställ chokereglaget i chokeläge. Bränslepump. Startinstruktion Se anvisningar under rubrik Start och stopp. 22 – Svenska INNEHÅLL Innehåll SYMBOLFÖRKLARING Symboler .............................................................. INNEHÅLL Innehåll ................................................................. Innan start måste följande observeras: ................ INLEDNING Bäste kund! .......................................................... VAD ÄR VAD? Vad är vad? ..........................................................

Läs igenom bruksanvisningen noggrant.

VARNING! Långvarig exponering för buller kan ge bestående hörselskador. Använd därför alltid godkända hörselskydd. VARNING! Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra. VARNING! En häcksax kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarlig, till och med livshotande, skada. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning.

Svenska – 23 INLEDNING Bäste kund! Tack för att du använder en McCulloch-produkt! Du är därmed en del av en historia som tog sin början för länge sedan, när McCulloch Corporation startade sin tillverkning av motorer under andra världskriget. Från och med 1949, när McCulloch lanserade den första lätta enmansmotorsågen, skulle skogsarbetet aldrig bli sig likt igen. Utvecklingen av innovativa motorsågar skulle fortsätta genom årtiondena, och verksamheten utökades, först med motorer för flygplan och gokarts på 1950-talet, och sedan med minimotorsågar på 1960-talet. På 1970- och 80-talet utökades sortimentet med trimmers och lövblåsare. Idag bygger McCulloch som en del av Husqvarna-koncernen vidare på den tradition av kraftfulla motorer, tekniska innovationer och utmärkande design som varit vårt kännetecken i mer än ett halvsekel. Minskad bränsleförbrukning, minskade utsläpp och lägre ljudnivåer är av högsta prioritet för oss, på samma sätt som att förbättra säkerheten och användarvänligheten. Vi hoppas att du kommer att vara nöjd med din McCulloch-produkt, som är utformad för att vara din följeslagare under en lång tid framöver. Genom att följa råden i bruksanvisningen gällande användning, service och underhåll kan produktens livslängd utökas. Om du behöver professionell hjälp med reparation eller service, kan du använda dig av vår Service Locator på www.mcculloch.biz. McCulloch arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande. Den här bruksanvisningen kan också laddas ned från www.mcculloch.biz. 24 – Svenska VAD ÄR VAD?

Gasspärr 14 Tändhatt och tändstift

Kniv och knivskydd 18 Påfyllning av smörjmedel, växel

Transportskydd 19 Växel

Luftfilterkåpa 20 Handskydd 10 Bränslepump. 21 Kombinyckel 11 Bränsletank 22 Fettub Svenska – 25

VIKTIGT! Maskinen är endast konstruerad för klippning av grenar och kvistar. VARNING! Felaktiga knivar kan öka risken för olyckor. Personlig skyddsutrustning Använd aldrig en maskin som modifierats så att den ej längre överensstämmer med originalutförandet. VIKTIGT! Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll. En häcksax kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarlig, till och med livshotande, skada. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning. Använd personlig skyddsutrustning. Se anvisningar under rubrik ”Personlig skyddsutrustning”. Använd aldrig maskinen vid extrema klimatförhållanden såsom sträng kyla eller mycket varmt och/eller fuktigt klimat. Använd aldrig en maskin som är felaktig. Följ underhålls-, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvalificerade specialister. Se anvisningar under rubrik Underhåll. Samtliga kåpor och skydd måste vara monterade före start. Se till att tändhatt och tändkabel är oskadade för att undvika risk för elektrisk stöt. Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderisken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din återförsäljare om hjälp vid val av utrustning.

VARNING! Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Tag alltid av hörselskydden så snart motorn stoppats. HÖRSELSKYDD Hörselskydd med tillräcklig dämpeffekt ska användas.

VARNING! Denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används. VARNING! Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kvävning eller kolmonoxidförgiftning. VARNING! Tillåt aldrig barn att använda eller vara i närheten av maskinen. Eftersom maskinen är utrustad med återfjädrande stoppkontakt och kan startas med låg hastighet och kraft på starthandtaget, kan även små barn under vissa omständigheter åstadkomma den kraft som behövs för att starta maskinen. Detta kan innebära risk för allvarlig personskada. Avlägsna därför tändhatten när maskinen inte är under uppsikt. 26 – Svenska ÖGONSKYDD Godkända ögonskydd skall alltid användas. Används visir måste även godkända skyddsglasögon användas. Med godkända skyddsglasögon menas de som uppfyller standard ANSI Z87.1 för USA eller EN 166 för EU-länder. HANDSKAR Handskar ska användas när det behövs, t ex vid montering av skärutrustning. STÖVLAR Använd halkfria och stadiga stövlar eller skor.

ALLMÄNNA SÄKERHETSINSTRUKTIONER

KLÄDSEL Använd rivstarkt material i klädseln och undvik alltför vida kläder som lätt hakar fast i ris och grenar. Använd alltid kraftiga långbyxor. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Se till att håret inte hänger nedanför axlarna. varandra oberoende returfjädersystem. Detta läge innebär att gasreglaget automatiskt låses på tomgång.

Första förband ska alltid finnas till hands. Kontrollera att gasreglaget är låst i tomgångsläge när gasreglagespärren är i sitt ursprungsläge. Maskinens säkerhetsutrustning I detta avsnitt förklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhåll skall utföras för att säkerställa att de är i funktion. Se kapitel Vad är vad?, för att hitta var dessa detaljer är placerade på din maskin. Maskinens livslängd kan förkortas och risken för olyckor kan öka om underhåll av maskinen inte utförs på rätt sätt och om service och/eller reparationer inte utförs fackmannamässigt. Om du behöver ytterligare upplysningar kontakta närmaste serviceverkstad. Tryck in gasreglagespärren och kontrollera att den återgår till sitt ursprungsläge när den släpps. VIKTIGT! All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller ska du uppsöka din serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om inköpsstället för maskinen inte är en av våra servande fackhandlare, fråga dem efter närmaste serviceverkstad.

Kontrollera att gasreglaget och gasreglagespärren går lätt samt att deras returfjädersystem fungerar. Se anvisningar under rubrik Start. Starta häcksaxen och ge full gas. Släpp gasreglaget och kontrollera att knivarna stannar och förblir stillastående. Om knivarna rör sig med gasreglaget i tomgångsläge skall förgasarens tomgång justeras. Se anvisningar under rubrik Underhåll. VARNING! Använd aldrig en maskin med defekt säkerhetsutrustning. Maskinens säkerhetsutrustning ska kontrolleras och underhållas som beskrivits i detta avsnitt. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation. Gasreglagespärr Gasreglagespärren är konstruerad att förhindra ofrivillig aktivering av gasreglaget. När spärren (A) trycks ner i handtaget (= när man håller om handtaget) frikopplas gasreglaget (B). När greppet om handtaget släpps återställes både gasreglaget samt gasreglagespärren till sina respektive ursprungslägen. Detta sker via två av Svenska – 27

ALLMÄNNA SÄKERHETSINSTRUKTIONER

Stoppkontakt Stoppkontakten ska användas för att stänga av motorn. Kontrollera regelbundet avvibreringselementen efter materialsprickor och deformationer. Kontrollera att avvibreringselementen är hela och fast förankrade.

Starta motorn och kontrollera att motorn stängs av när stoppkontakten förs till stoppläget. Stoppkontakten återgår automatiskt till startläge. För att undvika ofrivillig start, måste därför alltid tändhatten avlägsnas från tändstiftet vid montering, kontroll och/eller underhåll. Handskydd VARNING! Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, ”kittlingar”, ”stickningar”, smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess yta. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder. Riskerna kan öka vid låga temperaturer. Ljuddämpare Handskyddet skall skydda handen från att komma i kontakt med de arbetande knivarna, t ex om användaren förlorar greppet om främre handtaget. Kontrollera att handskyddet sitter fast. Kontrollera att handskyddet är helt. Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren. Ljuddämpare utrustad med katalysator är även konstruerad för att reducera skadliga ämnen i avgaserna. I länder med varmt och torrt klimat är risken för bränder påtaglig. Vi har därför utrustat vissa ljuddämpare med ett sk. gnistfångarnät. Kontrollera om din maskins ljuddämpare har ett sådant nät. Avvibreringssystem Din maskin är utrustad med ett avvibreringssystem, vilket är konstruerat att ge en så vibrationsfri och behaglig användning som möjligt. Maskinens avvibreringssystem reducerar överföringen av vibrationer mellan motorenhet/skärutrustning och maskinens handtagsenhet. För ljuddämpare är det mycket viktigt att instruktionerna för kontroll, underhåll och service följs. Använd aldrig en maskin som har en defekt ljuddämpare. Motorkroppen inklusive knivar, hänger i handtagen via fyra gummibussningar. Kontrollera regelbundet att ljuddämparen sitter fast på motorn. 28 – Svenska

ALLMÄNNA SÄKERHETSINSTRUKTIONER

Är din maskins ljuddämpare utrustad med ett gnistfångarnät, skall detta rengöras regelbundet. Ett igensatt nät leder till varmkörning av motorn med allvarlig motorskada som följd.

Växel Efter arbete med maskinen blir växeln varm. Ta ej på växeln för att undvika brännskador. VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Beröring kan orsaka brännskador på huden. Var uppmärksam på brandfaran! VARNING! Ljuddämparen innehåller kemikalier som kan vara cancerframkallande. Undvik kontakt med dessa kemikalier ifall ljuddämparen skulle gå sönder. VARNING! Tänk på att: Motorns avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt material! Kniv och knivskydd Yttersta delen av knivarna (1) är formade som ett knivskydd. Knivskyddet är avsett att skydda mot att någon kroppsdel kommer i kontakt med knivarna. Kontrollera knivskyddet så att det är oskadat och utan deformeringar. Byt ut klippaggregatet om det är böjt eller skadat. Svenska – 29 BRÄNSLEHANTERING Bränslesäkerhet Bensin Starta aldrig maskinen:

Om du spillt bränsle på den. Torka av allt spill och låt bensinresterna avdunsta.

Om du spillt bränsle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bränsle. Använd tvål och vatten.

Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar. Transport och förvaring

Låt häcksaxen svalna av efter arbetet innan ni stoppar undan den för förvaring.

Förvara och transportera maskinen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga, exempelvis från elmaskiner, elmotorer, elkontakter/ strömbrytare eller värmepannor.

Vid förvaring och transport av bränsle ska för ändamålet speciellt avsedda och godkända behållare användas.

Vid längre tids förvaring av maskin ska bränsletanken tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsleöverskott.

Se till att maskinen är väl rengjord och att fullständig service är utförd innan långtidsförvaring.

Skärutrustningens transportskydd ska alltid vara monterat under transport eller förvaring av maskinen.

VARNING! Var försiktig vid hantering av bränsle. Tänk på brand-, explosions- och inandningsrisker. OBS! Använd alltid oljeblandad kvalitetsbensin med minst 90 oktan (RON). Om din maskin är utrustad med katalysator (se kapitel Tekniska data) skall alltid blyfri oljeblandad kvalitetsbensin användas. En blyad bensin förstör katalysatorn. Där miljöanpassad bensin, s.k. alkylatbensin finns tillgänglig ska sådan användas.

Rekommenderat lägsta oktantal är 90 (RON). Om man kör motorn på bensin med ett lägre oktantal än 90 kan så kallad spikning uppträda. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.

Vid arbete med kontinuerligt höga varvtal rekommenderas högre oktantal. Tvåtaktsolja

För bästa resultat och funktion använd Universal, Universal powered by McCULLOCH tvåtaktsolja, som är speciellt tillverkad för våra luftkylda tvåtaktsmotorer.

Använd aldrig tvåtaktsolja avsedd för vattenkylda utombordsmotorer, s.k. outboardoil (benämnd TCW).

Använd aldrig olja avsedd för fyrtaktsmotorer.

En låg oljekvalitet eller för fet olje/bränsle blandning kan äventyra katalysatorns funktion och minska dess livstid.

Blandningsförhållande Drivmedel OBS! Maskinen är försedd med en tvåtaktsmotor och måste alltid köras på en blandning av bensin och tvåtaktsolja. För att säkerställa rätt blandningsförhållande är det viktigt att noggrant mäta den oljemängd som skall blandas. Vid tillblandning av små bränslemängder inverkar även små felaktigheter i oljemängden kraftigt på blandningsförhållandet.

VARNING! Bränsle och bränsleångor är mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var därför försiktig vid hantering av bränsle och sörj för god luftventilation vid bränslehantering. 30 – Svenska 1:50 (2%) med Universal, Universal powered by McCULLOCH tvåtaktsolja. 1:33 (3%) med andra oljor gjorda för luftkylda tvåtaktsmotorer klassade för JASO FB/ISO EGB. Bensin, liter Tvåtaktsolja, liter 2% (1:50) 3% (1:33)

0,40 0,60 BRÄNSLEHANTERING Blandning

Blanda alltid bensin och olja i en ren behållare godkänd för bensin.

Börja alltid med att fylla i hälften av bensinen som skall tillblandas. Fyll därefter i hela oljemängden. Blanda (skaka) bränsleblandningen. Fyll återstående mängd bensin.

Blanda (skaka) bränsleblandningen omsorgsfullt innan maskinens bränsletank fylls. VARNING! Följande försiktighetsåtgärder minskar brandrisken: Rök inte eller placera något varmt föremål i närheten av bränsle. Tanka aldrig med motorn igång. Tanka i väl ventilerade områden. Tanka aldrig maskinen inomhus. Stanna motorn och låt den svalna några minuter före tankning. Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner.

Blanda inte bränsle för mer än max 1 månads behov.

Om maskinen inte används under en längre tid skall bränsletanken tömmas och rengöras.

VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Var uppmärksam på brandfaran, speciellt vid hantering nära brandfarliga ämnen och/eller gaser. Drag åt tanklocket noga efter tankning. Flytta alltid maskinen från tankningsplatsen och bensindunken före start.

Använd bränslebehållare med överfyllnadsskydd.

Torka rent runt tanklocket. Föroreningar i tanken orsakar driftstörningar.

Se till att bränslet är väl blandat genom att skaka behållaren innan tanken fylls. Svenska – 31

Kontroll före start (2) Bränslepump:

Inspektera arbetsområdet. Avlägsna föremål som kan slungas iväg. Tryck på bränslepumpens gummiblåsa upprepade gånger tills bränsle börjar fylla blåsan (ca 6 gånger). Blåsan behöver ej fyllas helt.

Kontrollera skärutrustningen. Använd aldrig slöa, spruckna eller skadade knivar.

Kontrollera maskinen så att den är i fullgott skick. Kontrollera att alla muttrar och skruvar är åtdragna.

Se till att växeln är tillräckligt smord. Se anvisningar under rubrik Växel.

Kontrollera att skärutrustningen alltid stannar på tomgång.

Använd maskinen endast till det den är avsedd för.

Se till att handtag och säkerhetsfunktioner är i ordning. Använd aldrig en maskin som saknar någon del eller som ändrats utanför specifikationen.

Samtliga kåpor skall vara korrekt monterade och felfria före start av maskinen. Start och stopp

VARNING! Komplett växel måste vara monterad innan maskinen startas, annars kan kopplingen lossna och orsaka personskador. Flytta alltid maskinen ca 3 m från tankningsplatsen före start. Placera maskinen på ett fast underlag. Tänk på att knivarna kan börja röra sig då motorn startar. Se till att knivarna ej kan ta i något föremål. Se till att inga obehöriga finns inom arbetsområdet, annars finns risk för allvarliga personskador. Säkerhetsavståndet är 15 meter. Kall motor (1) Chokereglage Ställ chokereglaget i chokeläge. 32 – Svenska (3) Start Tryck maskinkroppen mot marken med vänster hand (OBS! Ej med foten!). Grip starthandtaget, drag med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan runt handen. (4, 5) För tillbaka chokereglaget till ursprungsläget omedelbart när motorn tänder och gör förnyade startförsök tills motorn startar. OBS! När chokereglaget förts tillbaka till ursprungsläge går motorn på ett förhöjt varvtal, sk. startgasläge, och då rör sig knivarna. Startgasläge kopplas ur genom att ge gas med gasreglaget. OBS! Drag inte ut startlinan helt och släpp inte heller starthandtaget från helt utdraget läge. Detta kan orsaka skador på maskinen.

Varm motor Tryck maskinkroppen mot marken med vänster hand (OBS! Ej med foten!). Grip starthandtaget, drag med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan runt handen. Stopp Motorn stängs av genom att stoppkontakten förs till stoppläge. OBS! Stoppkontakten återgår automatiskt till startläge. För att undvika ofrivillig start, måste därför alltid tändhatten avlägsnas från tändstiftet vid montering, kontroll och/eller underhåll. Svenska – 33 ARBETSTEKNIK Allmänna arbetsinstruktioner Säkerhetsinstruktioner under arbetet VIKTIGT! Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med häcksax. När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Vänd dig till din återförsäljare eller din serviceverkstad.

Se alltid till att du har en säker och stadig arbetsposition.

Lämna aldrig maskinen utan uppsikt med motorn igång. Undvik all användning du anser dig otillräckligt kvalificerad för.

Använd alltid båda händerna för att hålla i maskinen. Håll maskinen framför kroppen.

Se till att händer och fötter inte kommer åt skärutrustningen när motorn är i gång.

När motorn stängts av, håll händer och fötter borta från skärutrustningen tills den stannat helt.

Se upp för grenstumpar som kan slungas iväg under klippningen.

Klipp inte för nära marken. Stenar eller andra lösa föremål kan slungas iväg.

Undersök klippobjektet med avseende på främmande föremål såsom elledningar, insekter och djur etc, eller föremål som kan skada skärutrustningen t ex metallföremål.

Om något främmande föremål träffas eller om vibrationer uppstår ska du stanna maskinen. Ta bort tändkabeln från tändstiftet. Kontrollera att maskinen inte är skadad. Reparera eventuella skador.

VARNING! Maskinen kan vålla allvarlig personskada. Läs säkerhetsinstruktionerna noga. Lär dig hur du ska använda maskinen.

VARNING! Klippande verktyg. Vidrör ej verktyget utan att först stänga av motorn. Säkerhetsinstruktioner för omgivningen

Tillåt aldrig barn att använda maskinen.

Iaktta omgivningen och var säker på att det inte finns risk att människor eller djur kan komma i kontakt med skärutrustningen.

Se till att ingen kommer närmare än 15 m under arbetet.

Låt aldrig någon annan använda maskinen utan att försäkra dig om att de har förstått innehållet i bruksanvisningen.

Arbeta aldrig från en stege eller pall eller annan ej väl förankrad upphöjd position.

Tänk på att användaren är ansvarig för olyckor eller faror för andra människor eller deras egendom. 34 – Svenska ARBETSTEKNIK

Skulle någonting fastna i knivarna under arbetets gång skall motorn stängas av, stanna helt och tändkabeln lossas från tändstiftet innan knivarna rengörs. Om knivarna fastnar går det att lossa knivarna genom att föra in kombinyckeln i växeln. Ta bort fettpluggen och för in kombinyckeln i växeln och vrid fram och tillbaka. Säkerhetsinstruktioner efter arbetets slut

Transportskyddet ska alltid sättas på skärutrustningen när maskinen inte används.

Före rengöring, reparation eller inspektion ska du se till att skärutrustningen har stannat. Tag bort tändkabeln från tändstiftet.

Använd alltid kraftiga handskar vid reparation av skärutrustningen. Den är mycket vass och skärskador kan mycket lätt uppstå.

Förvara maskinen oåtkomlig för barn.

Använd endast originalreservdelar vid reparation.

Se upp så att inte spetsen vidrör marken.

Forcera inte arbetet, utan gå lagom fort fram, så att alla kvistar klipps av till en jämn yta. ERGOLITE 6028 Häcksaxens bakre handtag kan ställas in i fem riktningar genom att dra ut spärren. Se fig. När handtaget ställs om skall häcksaxen gå på tomgång eller vara stoppad helt.

Under arbete skall handtaget alltid vara riktat uppåt oavsett hur maskinen är riktad. Grundläggande arbetsteknik

Arbeta med pendelliknande rörelser nedifrån och upp vid klippning av sidor.

Vid häckklippning skall motorn vara vänd från häcken.

För bästa balans, håll maskinen så nära kroppen som möjligt. Svenska – 35 UNDERHÅLL Förgasare Inställning av tomgångsvarvtalet Innan några justeringar görs, se till att luftfiltret är rent och att luftfilterlocket sitter på. Se till att startgasläget är urkopplat. Justera tomgångsvarvtalet med tomgångsskruven T, om omjustering skulle behövas. Vrid först T-skruven medurs tills skärutrustningen börjar röra sig. Vid sedan skruven moturs tills skärutrustningen stannar. Ett korrekt justerat tomgångsvarvtal har uppnåtts när motorn går jämnt i varje läge. Det bör även vara en god marginal till det varvtal då skärutrustningen börjar röra sig. På katalysatorljuddämpare ska nätet kontrolleras och eventuellt rengöras en gång per månad. Vid ev. skador på nätet ska detta bytas. Om nätet ofta är igensatt, kan detta vara ett tecken på att katalysatorns funktion är nedsatt. Kontakta din återförsäljare för kontroll. Med ett igensatt nät överhettas maskinen med skador på cylinder och kolv som följd. OBS! Använd aldrig maskinen med en ljuddämpare som är i dåligt skick.

Rek. tomgångsvarvtal: Se kapitel Tekniska data. VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Beröring kan orsaka brännskador på huden. Var uppmärksam på brandfaran! Kylsystem

VARNING! Kan tomgångsvarvtalet ej justeras så att skärutrustningen står stilla, kontakta din återförsäljare/ serviceverkstad. Använd inte maskinen förrän den är korrekt inställd eller reparerad. För att erhålla en så låg driftstemperatur som möjligt är maskinen utrustad med ett kylsystem. Ljuddämpare Kylsystemet består av: OBS! Vissa ljuddämpare är försedda med katalysator. Se kapitel Tekniska data för att ta reda på om din maskin är försedd med katalysator. Ljuddämparen är utformad för att dämpa ljudnivån och för att leda avgaserna bort från användaren. Avgaserna är heta och kan innehålla gnistor vilka kan orsaka brand om avgaserna riktas mot ett torrt och brännbart material. Vissa ljuddämpare är utrustade med ett speciellt gnistfångarnät. Om din maskin är utrustad med en sådan ljuddämpare ska nätet rengöras. Detta görs bäst med hjälp av en stålborste. På ljuddämpare utan katalysator bör nätet rengöras och eventuellt bytas en gång per vecka. Vid ev. skador på nätet ska detta bytas. Om nätet ofta är igensatt, kan detta vara ett tecken på att förgasaren är felaktigt justerad eller att för mycket olja blandats i bensinen. 36 – Svenska

Kylflänsar på cylindern.

Luftinsug genom vevhus (innanför tanken). Rengör kylsystemet med en borste en gång per vecka, vid svårare förhållanden oftare. Ett smutsigt eller igensatt kylsystem leder till överhettning av maskinen med skador på cylinder och kolv som följd. UNDERHÅLL Tändstift Rengöring av luftfilter Demontera luftfilterkåpan och tag bort filtret. Tvätta det rent i varmt tvålvatten. Låt filtret torka, olja sedan in det enligt anvisning. Tändstiftets kondition påverkas av:

En felaktigt inställd förgasare.

En felaktig oljeblandning i bränslet (för mycket eller felaktig olja).

Ett smutsigt luftfilter. Dessa faktorer orsakar beläggningar på tändstiftets elektroder och kan förorsaka driftstörningar och startsvårigheter. Om maskinens effekt är låg, om den är svår att starta eller om tomgången är orolig: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtages. Om tändstiftet är igensatt, rengör det och kontrollera samtidigt att elektrodgapet är 0,5 mm. Tändstiftet bör bytas efter ungefär en månad i drift eller om nödvändigt tidigare. OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder. Se till att tändstiftet har s.k. radioavstörning. Ett länge använt luftfilter kan aldrig bli fullständigt rent. Därför måste filtret med jämna mellanrum ersättas med ett nytt. Ett skadat luftfilter måste alltid bytas ut. Inoljning av luftfilter Använd alltid filterolja, art. nr. 531 00 92-48. Filteroljan innehåller lösningsmedel för att vara lätt att fördela jämnt i filtret. Undvik därför hudkontakt. Stoppa ned filtret i en plastpåse och häll på filteroljan. Knåda plastpåsen för att fördela oljan. Krama ur filtret i plastpåsen och häll bort överskottsoljan innan filtret monteras på maskinen. Använd aldrig vanlig motorolja. Denna sjunker ganska fort ner genom filtret och lägger sig i botten. Växel Luftfilter På växelhuset finns det en fettplugg. Använd fettuben för att fylla i fett och gör det var 25:e timma. Använd Husqvarnas specialfett. Luftfiltret skall regelbundet rengöras från damm och smuts för att undvika:

Onormalt hög bränsleförbrukning. Rengör filtret efter 25 timmars drift eller oftare om förhållandena är ovanligt dammiga. OBS! Växeln ska ej fyllas helt med fett. Fettet expanderar av den värme som uppstår när maskinen körs. Skulle växeln vara helt fylld med fett finns det risk för förstörda tätningar och fettläckage. Smörjmedlet i växelhuset behöver normalt inte bytas annat än vid eventuella reparationer. Svenska – 37 UNDERHÅLL Klippaggregat Kontrollera att klippaggregatets skruvar sitter fast. Skruva åt dem med åtdragningsmoment: 7-10 Nm. Rengöring och smörjning Rengör knivarna från kåda och växtsafter med rengöringsmedel 531 00 75-13 (UL22) före och efter varje användningstillfälle. Kontrollera knivarnas eggar inte är skadade eller deformerade. Fila bort eventuella grader. Kontrollera att knivarna löper lätt. Ta bort växelns fettplugg och för in kombinyckeln i växeln och vrid fram och tillbaka. Smörj knivbalkarna med specialsmörjmedel, art.nr. 531 00 75-12 (UL 21) före längre tids förvaring. 38 – Svenska UNDERHÅLL Underhållsschema Nedan följer en lista över den skötsel som skall utföras på maskinen. De flesta av punkterna finns beskrivna i avsnittet Underhåll. Användaren får endast utföra sådana underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Mer omfattande ingrepp skall utföras av en auktoriserad serviceverkstad. Underhåll Före varje användning: Rengör maskinen utvändigt. Efter 100 timmars användning Efter varje användningstillfälle Kontrollera att gasreglagespärr och gasreglage fungerar säkerhetsmässigt.

För att minska brandrisken måste ljuddämparen, avgasröret och motorn rengöras från smuts, löv, överflödigt smörjmedel m.m.

Kontrollera att stoppkontakten fungerar.

Kontrollera att knivarna inte rör sig på tomgång.

Kontrollera att knivarna är oskadade och inte har några sprickor eller andra skador. Byt knivarna om det behövs.

Kontrollera knivskyddet så att det är oskadat och utan deformeringar. Byt kniven om knivskyddet är böjt eller skadat.

Byt ut klippaggregatet om det är böjt eller skadat.

Kontrollera att handskyddet är oskadat. Byt skadat skydd.

Kontrollera att skruvar och muttrar är åtdragna.

Kontrollera att inget bränsleläckage finns från motor, tank eller bränsleledningar.

Rengör luftfiltret och olja in det. Rengör oftare om förhållandena är ovanligt dammiga Efter 40 timmars användning (25 tim). Kontrollera startapparaten med dess lina.

Kontrollera att vibrations-isolatorerna inte är skadade.

Rengör tändstiftet utvändigt. Demontera det och kontrollera elektrodavståndet. Justera avståndet till 0,5 mm eller byt tändstift. Se till att tändstiftet har s.k. radioavstörning.

Rengör förgasaren utvändigt och utrymmet runt denna.

Fyll på fett i växelhuset. Detta skall utföras ungefär var 25:e arbetstimma.

Kontrollera att skruvarna som håller ihop knivarna är korrekt dragna.

Kontrollera och rengör eventuellt ljuddämparens gnistfångarnät (gäller endast ljuddämpare med katalysator).

Rengör bränsletanken invändigt.

Kontrollera att bränslefiltret invändigt ej är förorenat eller att bränsleslangen har sprickor eller andra defekter. Byt om det behövs.

Kontrollera alla kablar och anslutningar.

Kontrollera koppling, kopplingsfjädrar och kopplingstrumma med avseende på slitage. Byt om nödvändigt hos auktoriserad serviceverkstad.

Byt tändstift. Se till att tändstiftet har s.k. radioavstörning.

Tomgångsvarvtal, r/min

Varvtalsreglerat tändsystem

Tändsystem Bränsle-/smörjsystem Volym bensintank, liter Vikt Vikt, utan bränsle, kg Bulleremissioner (se anm. 1) Ljudnivåer (se anm. 2) Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt EN ISO 10517, dB(A): Vibrationsnivåer (se anm. 3) Ekvivalenta vibrationsnivåer (ahv,eq) i handtag uppmätt enligt EN ISO 10517, m/s2 Främre/bakre handtag: Knivar Anm. 1: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG. Redovisad ljudeffektnivå för maskinen är med den original skärutrustning som ger högst nivå. Skillnaden mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten även inkluderar spridning i mätresultat och variation mellan exemplar av samma modell enligt Direktiv 2000/14/EG. Anm. 2: Redovisade data för ekvivalent ljudtrycksnivå för maskinen har ett typiskt spridningsmått (standardavvikelse) på 1 dB (A). Anm. 3: Redovisade data för ekvivalent vibrationsnivå har ett typiskt spridningsmått (standardavvikelse) på 1 m/s2. 40 – Svenska TEKNISKA DATA EG-försäkran om överensstämmelse (Gäller endast Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel +46-36-146500, försäkrar härmed att häcksaxarna McCULLOCH SUPERLITE 4528, ERGOLITE 6028 från 2011 års serienummer och framåt (året anges i klartext på typskylten plus ett efterföljande serienummer) motsvarar föreskrifterna i RÅDETS DIREKTIV: - av den 17 maj 2006 ”angående maskiner” 2006/42/EG - av den 15 december 2004 ”angående elektromagnetisk kompatibilitet” 2004/108/EG. - av den 8 maj 2000 ”angående emission av buller till omgivningen” 2000/14/EG. Bedömning av överensstämmelse utförd enligt Bilaga V. För information angående bulleremissionerna, se kapitel Tekniska data. Följande standarder har tillämpats: EN ISO

12100-2:2009, CISPR 12:2007, EN ISO 10517:2009

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utfört frivillig typkontroll åt Husqvarna AB. Certifikaten har nummer:
