HASZNÁLATI ÚTMUTATÓ SUPERLITE 4528 MC CULLOCH

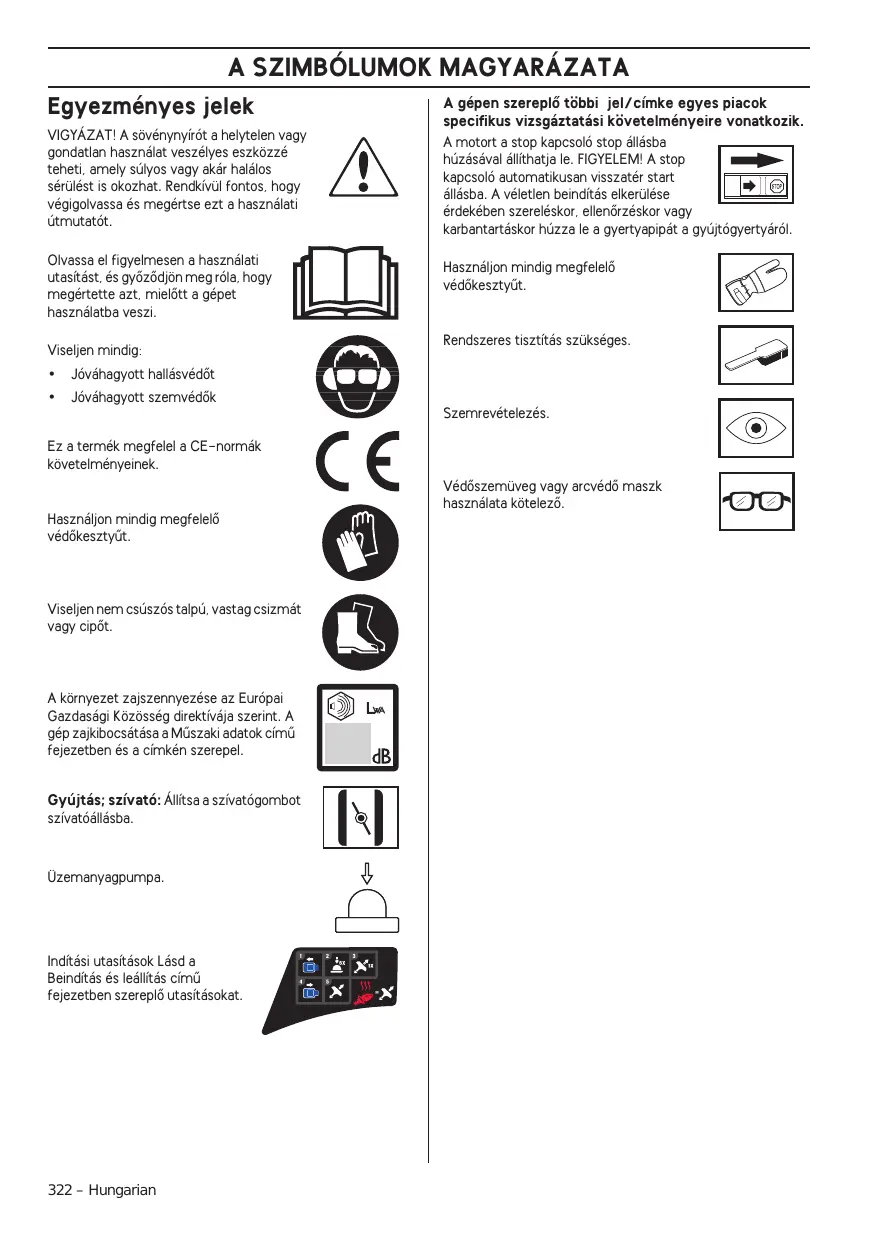

Egyezményes jelek VIGYÁZAT! A sövénynyírót a helytelen vagy gondatlan használat veszélyes eszközzé teheti, amely súlyos vagy akár halálos sérülést is okozhat. Rendkívül fontos, hogy végigolvassa és megértse ezt a használati útmutatót. Olvassa el figyelmesen a használati utasítást, és gyŒzŒdjön meg róla, hogy megértette azt, mielŒtt a gépet használatba veszi. Viseljen mindig:

Jóváhagyott hallásvédŒt

Jóváhagyott szemvédŒk A gépen szereplŒ többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik. A motort a stop kapcsoló stop állásba húzásával állíthatja le. FIGYELEM! A stop kapcsoló automatikusan visszatér start állásba. A véletlen beindítás elkerülése érdekében szereléskor, ellenŒrzéskor vagy karbantartáskor húzza le a gyertyapipát a gyújtógyertyáról. Használjon mindig megfelelŒ védŒkesztyıt. Rendszeres tisztítás szükséges. Szemrevételezés. Ez a termék megfelel a CE-normák követelményeinek. VédŒszemüveg vagy arcvédŒ maszk használata kötelezŒ. Használjon mindig megfelelŒ védŒkesztyıt. Viseljen nem csúszós talpú, vastag csizmát vagy cipŒt. A környezet zajszennyezése az Európai Gazdasági Közösség direktívája szerint. A gép zajkibocsátása a Mıszaki adatok címı fejezetben és a címkén szerepel. Gyújtás; szívató: Állítsa a szívatógombot szívatóállásba. Üzemanyagpumpa. Indítási utasítások Lásd a Beindítás és leállítás címı fejezetben szereplŒ utasításokat. 322 – Hungarian TARTALOMJEGYZÉK Tartalomjegyzék

Egyezményes jelek ..................................................... TARTALOMJEGYZÉK Tartalomjegyzék ......................................................... Indítás elŒtt a következŒkre ügyeljen: ......................... BEVEZETÉS Tisztelt vásárlónk! ....................................................... MI MICSODA? Mi micsoda? ............................................................... ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Fontos ......................................................................... Személyi védŒfelszerelés ........................................... A gép biztonsági felszerelése ..................................... ÜZEMANYAGKEZELÉS Üzemanyagbiztonság ................................................. Üzemanyagkeverék .................................................... Tankolás ..................................................................... BEINDÍTÁS ÉS LEÁLLÍTÁS Indítás elŒtti ellenŒrzés ............................................... Beindítás és leállítás .................................................... MUNKATECHNIKA Általános munkavédelmi utasítások ............................ KARBANTARTÁS Porlasztó ..................................................................... Kipufogódob ............................................................... A hıtŒrendszer ........................................................... Gyújtógyertya ............................................................. LevegŒszırŒ ............................................................... Váltóház ..................................................................... Vágóegység ................................................................ Tisztítás és kenés ....................................................... Karbantartási séma .....................................................

Mıszaki adatok ........................................................... Termékazonossági EGK-bizonyítvány ........................ Indítás elŒtt a következŒkre ügyeljen:

Olvassa el figyelmesen a használati utasítást.

VIGYÁZAT! Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat. Ezért mindig használjon megfelelŒ zaj elleni fülvédŒt. VIGYÁZAT! A gép eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Használjon mindig eredeti pótalkatrészeket. Nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez vagy halálos balesetekhez vezethetnek. VIGYÁZAT! A sövénynyírót a helytelen vagy gondatlan használat veszélyes eszközzé teheti, amely súlyos vagy akár halálos sérülést is okozhat. Rendkívül fontos, hogy végigolvassa és megértse ezt a használati útmutatót.

Hungarian – 323 BEVEZETÉS Tisztelt vásárlónk! Köszönjük, hogy McCulloch terméket választott. Így részesévé válik egy régen, még a II. világháború ideje alatt indult történetnek, amikor a McCulloch Corporation megkezdte a motorok gyártását. A McCulloch 1949-ben mutatta be elsŒ könnyı egyszemélyes láncfırészét, és ezzel a faipar visszavonhatatlanul megváltozott. Egyre újabb és újabb megoldású láncfırészek évtizedei következtek, és az üzlet bŒvült, elŒbb repülŒgép- és gokartmotorokkal az 50-es években, majd miniláncfırészekkel a 60-as években. KésŒbb, a 70-es és 80-as években trimmerekkel és lomfúvókkal egészült ki a cég termékskálája. A McCulloch ma a Husqvarna vállalatcsoport tagjaként viszi tovább a céget fél évszázadon át fémjelezŒ hatékony motorok, technikai innovációk és erŒs szerkezetı kialakítások hagyományát. LegfŒbb prioritásaink közé tartozik az üzemanyag-fogyasztás, a kibocsátás és a zajszint csökkentése, valamint a biztonság és a felhasználóbarátság növelése. Bízunk benne, hogy elégedett lesz a megvásárolt McCulloch termékkel, és hogy az hosszú idŒn át segítŒtársa lesz a munkában. A termék élettartama hosszabb lesz, ha szem elŒtt tartja az ebben a kezelŒi kézikönyvben olvasható tanácsokat a használattal, szervizeléssel és karbantartással kapcsolatban. Amennyiben professzionális segítségre van szüksége a szervizeléshez vagy javításhoz, használja a www.mcculloch.biz címen található szervizkeresŒt. A McCulloch folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején elŒzetes tájékoztatás nélkül változtasson. Jelen kézikönyv a www.mcculloch.biz címrŒl is letölthetŒ. 324 – Hungarian MI MICSODA?

Használati utasítás 12 RögzítŒelem a fogantyúhoz (ErgoLite 6028)

Fogantyú 13 Gázadagológomb

GázrögzítŒ 14 Gyertyapipa és gyújtógyertya

Tanksapka 15 Motorházfedél

Szívatószabályozó 16 Indítófogantyú

ElsŒ fogantyú 17 Leállító kapcsoló

Penge és pengevédŒ 18 Váltómı kenŒanyagtöltŒ nyílásának kupakja

Szállítási biztosító szerkezet 19 Váltóház

LégszırŒ borítása 20 KézvédŒ 10 Üzemanyagpumpa. 21 Kombinált kulcs 11 Üzemanyagtartály 22 Zsírzótubus Hungarian – 325 ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Fontos

FONTOS! A gép csak ágak és gallyak vágására alkalmas. Soha ne használjon olyan gépet, amelynek eredeti konstrukcióján bármilyen módon is változtattak. Soha ne használja a gépet, ha fáradt, ha szeszesitalt fogyasztott, vagy ha olyan gyógyszert szed, amely befolyásolhatja a látását, az ítélŒképességét vagy a koordinációs képességét. Viseljen személyi védŒfelszerelést. Lásd a Személyi védŒfelszerelés címı fejezetben szereplŒ utasításokat. Soha ne üzemeltesse a gépet extrém idŒjárási viszonyok között, például nagy hidegben illetve nagy melegben és/ vagy párás idŒben. Soha ne használjon olyan gépet, amely hibás. Végezze el az ebben a használati utasításban elŒírt ellenŒrzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakképzett szerelŒnek kell elvégeznie. Lásd a Karbantartás címı fejezetben szereplŒ utasításokat. A gép elindítása elŒtt az összes takarólemezt és védŒlemezt fel kell szerelni. Az áramütés veszélyének elkerülése érdekében gyŒzŒdjön meg arról, hogy a gyújtógyertya-pipa és a gyújtáskábel nem sérült.

VIGYÁZAT! A gép mıködés közben elektromágneses mezŒt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a gép alkalmazása elŒtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát. VIGYÁZAT! A hibás pengék növelik a baleset bekövetkezésének kockázatát. Személyi védŒfelszerelés FONTOS! A sövénynyírót a helytelen vagy gondatlan használat veszélyes eszközzé teheti, amely súlyos vagy akár halálos sérülést is okozhat. Rendkívül fontos, hogy végigolvassa és megértse ezt a használati útmutatót. Amikor a gépet használja, viseljen mindig jóváhagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem küszöböli ki a sérülések kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelŒ felszerelés kiválasztásához kérje kereskedŒ segítségét.

VIGYÁZAT! Amikor fülvédŒt visel, mindig figyeljen a figyelmeztetŒ jelzésekre és hangokra. A motor leállítása után azonnal vegye le a fülvédŒket

Használjon elegendŒ hangtompító hatással rendelkezŒ fülvédŒket. SZEMVÉDà Mindig viseljen jóváhagyott szemvédŒ felszerelést. Ha arcvédŒt használ, jóváhagott védŒszemüveget is kell viselnie. Jóváhagott védŒszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EU-országok) szabványoknak. VIGYÁZAT! A motort nem szabad zárt vagy rosszul szellŒzŒ helyen járatni, mert a kipufogógázok fulladást vagy szénmonoxid-mérgezést okozhatnak.

VIGYÁZAT! Soha ne engedje, hogy gyermekek használják a gépet, vagy a gép közelében tartózkodjanak. Mivel a gép rugós stop kapcsolóval van felszerelve, és enyhe mozgatással vagy az indítókarra kifejtett kis erŒvel is beindítható, bizonyos körülmények között kisgyermekek is elegendŒ erŒt tudnak kifejteni a gép elindításához. Ez súlyos személyi sérüléshez vezethet. Ezért a gyertyapipát mindig húzza le a gyújtógyertyáról, ha nem tud folyamatosan felügyelni a gépre. 326 – Hungarian Szükség esetén, például a vágófelszerelés összeszerelésénél, ajánlatos védŒkesztyıt viselni. ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK CSIZMÁK Gázadagoló-retesz Viseljen nem csúszós talpú, vastag csizmát vagy cipŒt. A gázadagoló-reteszt a véletlen gázadagolás megakadályozása céljából alakították ki. Amikor a reteszgombot (A) benyomja (= azaz amikor megfogja a fogantyút), akkor szabaddá teszi a gázadagoló gombot (B). Amikor a fogantyút elengedi, akkor úgy a gázadagoló gomb, mint a reteszgomb visszaugrik eredeti helyzetébe. ErrŒl két egymástól független rugórendszer gondoskodik. Ez azt jelenti, hogy a fogantyú elengedésekor a gázadagoló gomb automatikusan üresjárati állásban rögzül. RUHÁZAT Viseljen sırı szövésı anyagból készült ruházatot, amely nem túl bŒ, nehogy beakadjon a gallyakba és a bokrok ágaiba. Használjon mindig erŒs anyagból készült hosszúnadrágot. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Ügyeljen rá, hogy haja ne lógjon a vállára.

Mindig legyen a közelben elsŒsegélykészlet. GyŒzŒdjön meg arról, hogy felengedett reteszgombbal a gázadagológomb üresjárati helyzetben rögzített. A gép biztonsági felszerelése Ez a fejezet elmagyarázza a gép különbözŒ biztonsági felszereléseit, azok mıködését, valamint azt az ellenŒrzést és karbantartást, amelyrŒl a biztonságos használat érdekében gondoskodnia kell. Lásd a Mi micsoda címı fejezetet arról, hogy a különbözŒ alkatrészek hol találhatók meg a gépen. Ha a gép karbantartását nem megfelelŒen végzik, illetve a javítási és szervizmunkálatokat nem képzett szakemberrel végeztetik el, a gép balesetveszélyessé válhat és várható élettartama is csökkenhet. További információért forduljon a legközelebbi szakszerviz munkatársaihoz. Nyomja le a reteszgombot, és gyŒzŒdjön meg arról, hogy az visszatér az eredeti állásába miután felengedi. FONTOS! A gép szervizeléséhez és javításához speciális szakmai kiképzésre van szükség. Ez különösen érvényes a gép biztonsági felszerelésére. Ha az Ön gépe nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizmıhelyéhez. Bármely termékünk megvásárlásakor garantáljuk a szakképzett javítást és szervizelést. Ha a gépet nem szervizmıhellyel rendelkezŒ szakkereskedŒtŒl vásárolta, akkor kérje el tŒle a legközelebbi szervizmıhely címét.

VIGYÁZAT! Soha ne használjon olyan gépet, amelynek hibás a biztonsági felszerelése. Végezze el a gép biztonsági felszerelésének ellenŒrzését és a karbantartási munkálatokat az ebben a fejezetben leírtak szerint. Ha a gép az elŒírt ellenŒrzések valamelyikénél nem fe EllenŒrizze, hogy a gázadagológomb és a reteszgomb szabadon mozog, és, hogy a nyomórugók megfelelŒen mıködnek. Lásd az Indítás címı fejezetben leírtakat. Indítsa be a sövénynyírót, és adjon teljes gázt. Engedje el a gázszabályozót, és ellenŒrizze, hogy a pengék leállnak és álló helyzetben maradnak-e. Ha a pengék tovább mozognak, miközben a gázszabályozó alapjárati állásban van, módosítani kell a karburátor alapjárati beállítását. Lásd a Karbantartás címı fejezetben leírtakat. Hungarian – 327 ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Leállító kapcsoló Használja a leállító kapcsolót a motor leállítására. EllenŒrizze rendszeresen a rezgéscsillapító elemeket, repedések és torzulások szempontjából. EllenŒrizze, hogy a rezgéscsökkentŒ egységek sértetlenek-e és rögzítve vannake.

Indítsa be a motort, és gyŒzŒdjön meg arról, hogy az leáll, ha a leállítókapcsolót stopállásba helyezi. A stop kapcsoló automatikusan visszatér start állásba. A véletlen beindítás elkerülése érdekében szereléskor, ellenŒrzéskor vagy karbantartáskor húzza le a gyertyapipát a gyújtógyertyáról. KézvédŒ A kézvédŒ megakadályozza, hogy a kéz hozzáérjen a mozgó pengékhez, például olyan esetben, ha a kezelŒ véletlenül elengedi az elsŒ fogantyút. EllenŒrizze, hogy megfelelŒen van-e felszerelve a kézvédŒ. VIGYÁZAT! A rezgéseknek való túlzott kitétel ér- vagy idegsérüléseket okozhat olyan személyeknél, akiknek vérkeringési zavaraik vannak. Forduljon orvoshoz, ha annak jeleit tapasztalja, hogy túlzottan ki van téve rezgéseknek. Ezek a panaszok többek között zsibbadás, érzéketlenség, bizsergés, szúrás, fájdalom, erŒtlenség, a bŒr színének és felületének megváltozása. Ezek a panaszok többnyire az ujjakban, a kezekben és a csuklókban jelentkeznek. Alacsony hŒmérsékleten a veszély növekedhet. Kipufogódob A kipufogódobot arra a feladatra tervezték, hogy a zajszintet minimálisra csökkentse, és hogy a kipufogógázokat a kezelŒ közelébŒl elvezesse. A katalizátorral ellátott hangfogó a kipufogógázban lévŒ ártalmas anyagokat is csökkenti. A száraz és meleg klímájú országokban nagyobb a tızveszély. Ezért az ide szállított berendezéseket úgynevezett szikrafogóhálóval látjuk el. EllenŒrizze, hogy az Ön gépének hangfogóján van-e ilyen háló. EllenŒrizze a kézvédŒ sértetlenségét. Rezgéscsillapító rendszer Az Ön gépe rezgéscsillapító rendszerrel van ellátva, amelyet úgy konstruáltak, hogy csökkentse a vibrációkat, és könnyebbé tegye a használatot. Nagyon fontos, hogy a felhasználó kövesse a kipufogódobra vonatkozó ellenŒrzési, karbantartási és szervizelŒírásokat. Soha ne használjon olyan gépet, amelynek hibás a kipufogódobja. A gép rezgéscsillapító rendszere csökkenti a motorblokk/ vágószerkezet rezgéseinek a gép fogantyúja felé történŒ terjedését. A motorház a vágórésszel együtt a fogantyúra négy gumipersely segítségével van felfüggesztve. Rendszeresen ellenŒrizze, hogy a kipufogódob biztonságosan hozzá van rögzítve a géphez. 328 – Hungarian ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Ha az Ön gépén a kipufogódob szikrafogó hálóval rendelkezik, akkor azt rendszeresen tisztítani kell. EltömŒdött háló a motor túlmelegedését okozza, ami a motor komoly károsodásához vezethet.

Váltóház A váltóház a gép használata közben felforrósodik. Az égési sérülések elkerülése érdekében ne érintse meg a váltóházat. VIGYÁZAT! A katalízises elemekkel ellátott hangfogók erŒsen felhevülnek munka közben és a munka után is melegek maradnak egy ideig. Ez az üresjáratra is vonatkozik. A kipufogó érintése égési sérüléseket okozhat. Ne feledkezzen meg a tızveszélyrŒl! VIGYÁZAT! A hangtompító belsejében rákkeltŒ vegyi anyagok is lehetnek. Ügyeljen arra, hogy a hangtompító esetleges sérülésekor ne érintse meg ezeket az anyagokat. VIGYÁZAT! Gondoljon rá, hogy: A motor kipufogógázai forróak, és lehet bennük szikra, mely tüzet okozhat. Soha ne indítsa be a gépet zárt helyiségben vagy gyúlékony anyagok közelében! Penge és pengevédŒ A pengék (1) külsŒ része pengevédŒként van kialakítva. A pengevédŒ feladata, hogy a ház részeit megvédje a pengékkel való érintkezéstŒl. EllenŒrizze, hogy nem sérült vagy görbe-e a pengevédŒ. Ha a vágóegység görbült vagy sérült, cserélje ki. Hungarian – 329 ÜZEMANYAGKEZELÉS Üzemanyagbiztonság Benzin Soha ne kapcsolja be a gépet:

Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni.

Ha az üzemanyag ráfolyt Önre illetve a ruhájára, azonnal öltözzön át. Öblítse le azokat a testrészeket, amelyek kapcsolatba kerültek az üzemanyaggal. Használjon szappant és vizet. FIGYELEM! Mindig legalább 90 oktános (RON) minŒségı benzin/olaj keveréket használjon. Ha a gép katalizátorral van ellátva (lásd a ”Mıszaki adatok” címı fejezetet), mindig jó minŒségı, ólmozatlan benzin–olaj keveréket használjon. Az ólmozott benzin tönkreteszi a katalizátort.

Ha a gépbŒl üzemanyag szivárog. EllenŒrizze rendszeresen, nincs-e szivárgás az üzemanyagtartály kupakjánál és az üzemanyagvezetékeken. Ha van rá lehetŒsége, használjon környezetbarát, ún. Alkilbenzint. Szállitás és tárolás

Használat után hagyja lehılni a sövénynyírót, mielŒtt eltenné.

A gépet és az üzemanyagot úgy tárolja illetve szállítsa, hogy az esetlegesen kiszivárgó gŒzök ne érintkezhessenek villamos gépekbŒl, villanymotorokból, erŒkapcsolókból/ árammegszakítókból, fıtŒkazánokból, stb. származó szikrákkal vagy nyílt lánggal.

Az üzemanyagot csak az arra alkalmas és rendszeresített tartályokban tárolja illetve szállítsa.

Hosszabb tárolás elŒtt ürítse ki a gép üzemanyagtartályát. ÉrdeklŒdje meg a legközelebbi benzinkútnál, hogy hová lehet lefejteni az elhasznált üzemanyagot.

MielŒtt a gépet hosszabb idŒre használaton kívül helyezné, tisztítsa meg alaposan, és végeztesse el teljes szervizét.

Szállítás közben, valamint tárolás során a vágófelszerelés szállítási biztosító szerkezete legyen felszerelve.

Szállításkor rögzítse a gépet.

VIGYÁZAT! Bánjon óvatosan az üzemanyaggal. Ne feledkezzen meg a tız- és robbanás-veszélyrŒl, a gŒzök belégzésének veszélyeirŒl.

A legalacsonyabb ajánlott oktánszám (RON): 90. Ha 90 oktánosnál gyengébb minŒségı üzemanyaggal üzemelteti a motort, úgynevezett ”kopogás” léphet fel. Ez a motor felmelegedéséhez vezet, ami a motor súlyos károsodását eredményezheti.

Magasabb fordulatszámon történŒ üzemeltetés során magasabb oktánszámú benzin használata javasolt. Kétütemı olaj

A legjobb eredmény és teljesítmény elérése érdekében használjon Universal, Universal powered by McCULLOCH kétütemı motorolajat, amely kifejezetten léghıtéses, kétütemı motorokhoz készül.

Soha ne használjon vízhıtéses, kívül szerelt motorokhoz készült kétütemı (más néven TCW vagy ”outboard” olajat).

Soha ne használjon négyütemı motorokhoz használatos olajat.

A gyenge minŒségı olaj vagy a túlságosan erŒs olaj– üzemanyag keverék veszélyeztetheti a katalizátor mıködését, és csökkenti annak élettartamát.

Keverékarány Üzemanyagkeverék FIGYELEM! A gép egy kétütemı motorral van felszerelve, amely benzin és kétütemı motorok számára elŒállított olaj keverékével mıködik. Fontos, hogy az olaj részarányát pontosan megmérjük, hogy biztosak lehessünk abban, hogy helyes lesz a keverék. Kis mennyiségı üzemanyag keverésénél már kis eltérések is drasztikus módon befolyásolják a keverék összetételét.

VIGYÁZAT! Az üzemanyag és annak gŒze tızveszélyes lehet, és belélegezve illetve bŒrrel érintkezve súlyos sérüléseket okozhat. Legyen ezért nagyon óvatos, amikor az üzemanyaggal bánik, és gondoskodjon megfelelŒ szellŒzésrŒl. 330 – Hungarian 1:50 (2%) Universal, Universal powered by McCULLOCH kétütemı olajjal. 1:33 arány (3%) más, léghıtéses, kétütemı motorokhoz tervezett olajjal, amely megfelel a JASO FB/ISO EGB. Benzin, liter Kétütemı olaj, liter 2% (1:50) 3% (1:33)

0,40 0,60 ÜZEMANYAGKEZELÉS Tankolás Keverék

A benzint és az olajat mindig tiszta, benzin számára jóváhagyott tartályban keverje.

Kezdje mindig a szükséges benzinmennyiség felével. Töltse ehhez hozzá a teljes olajmennyiséget. Keverje (rázza) össze az üzemanyagkeveréket. Töltse hozzá a benzin hátralevŒ részét.

Alaposan keverje (rázza) össze az üzemanyagkeveréket, mielŒtt azt a gép üzemanyagtartályába töltené. VIGYÁZAT! A következŒ óvintézkedések csökkentik a tızveszélyt: Ne dohányozzon, és ne helyezzen meleg tárgyakat az üzemanyag közelébe. Tankolás elŒtt mindig állítsa le a motort. Az üzemanyagot jól szellŒzŒ helyen töltse be. Ne töltsön be üzemanyagot házon belül. Feltöltés elŒtt kapcsolja ki a motort, és hagyja hılni néhány percig.

Ne tartalékolja egy hónapnál tovább az üzemanyagot!

Ha a gépet hosszabb ideig nem használja, akkor ki kell üríteni és kitisztítani az üzemanyagtartályt.

VIGYÁZAT! A katalízises semlegesítŒ berendezés kipufogója erŒsen felhevül munka közben és a munka után is meleg marad egy ideig. Ez az üresjáratra is vonatkozik. Ne feledkezzünk el a kigyulladás veszélyérŒl, különösen akkor, ha a fırészt tızveszélyes anyagok és/ vag A tanksapkát óvatosan nyissa ki, hogy az esetleges túlnyomás lassan kiegyenlítŒdhessen. Szorítsa rá alaposan a tanksapkát tankolás után. Mindig vigye el a gépet a tankolás helyétŒl és forrásától, mielŒtt beindítaná.

Használjon túlcsordulás-védelemmel ellátott üzemanyagtartályt.

Törölje le az üzemanyagtartály fedele körüli felületet. Az üzemanyagba került szennyezŒdések üzemzavarokat okoznak.

Az üzemanyag betöltése elŒtt mozgassa meg alaposan a tartályt hogy az üzemanyag jól összekeveredjen. Hungarian – 331 BEINDÍTÁS ÉS LEÁLLÍTÁS Indítás elŒtti ellenŒrzés Hideg motor (1) Szívatószabályozó

Vizsgálja meg a munkaterületet. Távolítsa el azokat a tárgyakat, amelyek a gép útjába kerülhetnek.

EllenŒrizze a vágófelszerelést. Soha ne használjon tompa, repedt vagy sérült pengét.

EllenŒrizze, hogy a készülék a munkavégzéshez megfelelŒ állapotban van. EllenŒrizze, hogy az összes csavar és anya meg van-e szorítva.

Ügyeljen a váltóház megfelelŒ kenésére. Lásd a Váltóház címı fejezetben leírtakat.

EllenŒrizze, hogy a vágófelszerelés mindig leáll-e, amikor a motor alapjáraton forog.

A gépet kizárólag arra használja, amire az tervezve van.

Ügyeljen arra, hogy a fogantyú és a biztonsági egységek megfelelŒ, használható állapotban legyenek. Soha ne használjon hiányos vagy a mıszaki leíráshoz képest módosított gépet.

A gép elindítása elŒtt minden borítófedélnek épnek és helyesen rögzítettnek kell lennie. Állítsa a szívatógombot szívatóállásba. (2) Üzemanyagpumpa: Nyomja meg annyiszor a légtelenítõ diafragmát, hogy az üzemanyag kezdje megtelíteni azt (körülbelül 6-szor). A diafragmának nem kell telítõdnie. Beindítás és leállítás (3) Beindítás

VIGYÁZAT! A gép beindítása elŒtt fel kell szerelni a teljes váltóházat, különben a tengelykapcsoló kilazulhat, és személyi sérülést okozhat. Beindítás elŒtt a gépet mindig vigye legalább 3 méter távolságra a feltöltés helyétŒl. Helyezze a gépet szilárd felületre. Ne felejtse el, hogy a motor indításakor elkezdhetnek mozogni a pengék. Ügyeljen arra, hogy a pengék ne érjenek hozzá semmilyen tárgyhoz. Gondoskodjon arról, hogy a munkaterületen ne tartózkodjon illetéktelen személy, különben komoly személyi sérülés veszélye állhat fenn. A biztonsági távolság 15 méter. Nyomja a géptestet bal kézzel (FIGYELEM! Ne lábbal!) a talajhoz. Ragadja meg jobb kézzel az indítófogantyút, húzza ki lassan az indítózsinórt, amíg ellenállásba nem ütközik (az indítóhorgok kapaszkodnak), majd gyors, erŒteljes mozdulatokkal rántsa be a motort. Soha ne tekerje rá a kezére az indítózsinórt. (4, 5) A gyújtással egyidŒben nyomja vissza a szívatószabályozót eredeti állásába, és ismételten próbálkozzon az indítással, amíg a motor be nem indul. FIGYELEM! Ha a szívatókart visszanyomják eredeti helyzetébe, a motor nagyobb fordulatszámon, ún. indítógáz állásban fog mıködni, és a pengék mozgásban lesznek. Az indítógáz állás kikapcsolása gázadással történik, a gázkar segítségével. 332 – Hungarian BEINDÍTÁS ÉS LEÁLLÍTÁS FIGYELEM! Ne húzza ki az indítózsinórt teljesen, és ne engedje el az indítófogantyút, ha a zsinór teljesen kihúzott állapotban van. Ez a gép károsodását okozhatja. Meleg motor Nyomja a géptestet bal kézzel (FIGYELEM! Ne lábbal!) a talajhoz. Ragadja meg jobb kézzel az indítófogantyút, húzza ki lassan az indítózsinórt, amíg ellenállásba nem ütközik (az indítóhorgok kapaszkodnak), majd gyors, erŒteljes mozdulatokkal rántsa be a motort. Soha ne tekerje rá a kezére az indítózsinórt. Leállítás A motort a stop kapcsoló stop állásba húzásával állíthatja le. FIGYELEM! A stop kapcsoló automatikusan visszatér start állásba. A véletlen beindítás elkerülése érdekében szereléskor, ellenŒrzéskor vagy karbantartáskor húzza le a gyertyapipát a gyújtógyertyáról. Hungarian – 333 MUNKATECHNIKA Általános munkavédelmi utasítások Munka közben betartandó biztonsági elŒírások FONTOS! Ebben a szakaszban a sövénynyíró használatával kapcsolatos alapvetŒ biztonsági elŒírásokat olvashatja. Ha munka közben elbizonytalanodik a munka folytatását illetŒen, kérje szakember tanácsát. Forduljon kereskedŒhöz vagy márkaszervizhez.

Mindig biztonságos és stabil munkahelyzetben dolgozzon.

Amikor a motor mıködésben van, ne hagyja a gépet felügyelet nélkül. Ne használja a gépet olyan feladatok elvégzésére, amelyekhez, úgy véli, nincs elegenŒ szakértelme.

A gépet mindig mindkét kezével fogja. A gépet tartsa a törzse elŒtt.

Ügyeljen arra, hogy keze és lába ne legyen a vágófelszerelés közelében, amikor a motor jár.

A motor leállítása után mindaddig ne érintse a vágófelszerelést kezével vagy lábával, amíg az teljesen le nem állt.

Vigyázzon, hogy vágás közben a leesŒ ágdarabok ne okozzanak sérülést.

Ne vágjon túl közel a talajhoz. Kövek és más tárgyak csapódhatnak fel.

EllenŒrizze, hogy a munkaterületen nincsenek-e elektromos vezetékek, rovarok, állatok stb., illetve olyan egyéb tárgyak, például fémdarabok, amelyek megsérthetik a vágófelszerelést.

Ha a gép bármilyen idegen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a gépet. Vegye le a vezetéket a gyújtógyertyáról. EllenŒrizze, hogy nem sérült-e meg a gép. Javítsa ki az esetleges sérüléseket.

Ha munka közben bármi beszorul a pengék közé, állítsa le a motort, de a pengék tisztítása elŒtt várjon, amíg azok teljesen leállnak. Vegye le a vezetéket a gyújtógyertyáról.

VIGYÁZAT! A gép súlyos személyi sérülést okozhat. Olvassa el figyelmesen a biztonsági elŒírásokat. Tanulja meg a gép használatát. VIGYÁZAT! Vágóeszköz. Ne érintse meg az eszközt, amíg ki nem kapcsolta a motort. A környezetre vonatkozó biztonsági elŒírások

Gyermekeknek ne engedélyezze a gép üzemeltetését.

Figyelje a környezetet és gyŒzŒdjön meg róla, hogy nem áll fenn annak a veszélye, hogy személyek vagy állatok a vágószerkezet közelébe kerülhetnek.

A munka során kívülálló személyeket ne engedjen 15 mnél közelebb.

Csak olyan személyeknek engedje meg a gép használatát, akikrŒl tudja, hogy elsajátították a használati utasítás tartalmát.

Soha ne dolgozzon létráról, székrŒl vagy más magasított állásból úgy, hogy az nincs megfelelŒen rögzítve.

Tartsa szem elŒtt, hogy az üzemeltetŒ felelŒs más személyek vagy azok tulajdonának sérüléseiért vagy veszélyeztetéséért. 334 – Hungarian MUNKATECHNIKA Ha a pengék elakadnak, kiszabadításukhoz a kombinált kulccsal be kell nyúlni a sebváltóházba. Vegye le a kenŒanyagtöltŒ dugót, nyúljon be a kombinált kulccsal a váltómıbe, és forgassa azt elŒre-hátra.

Ügyeljen arra, hogy a penge vége ne érjen a talajhoz.

Munka közben ne kapkodjon, nyugodtan, folyamatosan dolgozzon, amíg az összes ágat vissza nem vágja. ERGOLITE 6028 A sövénynyíró hátsó fogantyúja a rögzítŒelem kihúzásával öt különbözŒ helyzetbe állítható. Lásd az ábrát. A fogantyú állításakor a sövénynyírónak alapjáraton kell mıködnie, vagy kikapcsolt állapotban kell lennie. A munka befejezése utáni biztonsági elŒírások

A szállítási biztosító szerkezetet mindig fel kell tenni a vágófelszerelésre, amikor a gép nincs használatban.

Tisztítás, javítás vagy vizsgálat elŒtt állítsa le a vágófelszerelést. Vegye le a gyújtógyertyáról a gyújtógyertya kábelt.

A vágófelszerelés javításakor viseljen nagyfokú védelmet biztosító kesztyıt. Az eszköz rendkívül éles, könnyen vágási sérülést okozhat.

A gépet tartsa gyermekek elŒl elzárva.

Javításnál csakis eredeti alkatrészeket használjon.

Munka közben a fogantyúnak, függetlenül a sövénynyíró helyzetétŒl, mindig fölfelé kell néznie. AlapvetŒ szabály

Az oldalsó részek nyírásakor mindig alulról felfelé irányuló, ívelt mozdulatokkal dolgozzon.

A terhelésnek megfelelŒen állítson a gázszabályozón.

Sövény nyírásakor a motornak mindig a sövénnyel ellenkezŒ irányba kell néznie.

A gépet tartsa minél közelebb a törzséhez, hogy jó egyensúlyi helyzetet tudjon kialakítani. Hungarian – 335 KARBANTARTÁS Porlasztó Az alapjárati fordulatszám beállítása A beállítások elŒtt a légszırŒt ki kell tisztítani és a légszırŒfedelet a helyére kell szerelni. Gondoskodjon az indítógáz állás kikapcsolásáról. Amennyiben újrabeállításra van szükség, állítsa be az alapjárati fordulatszámot a T beállítócsavarral. Forgassa elŒször a T csavart az óramutató járásával egyezŒ irányba addig, amíg a vágófelszerelés mozogni nem kezd. Azután forgassa a csavart az óramutató járásával ellentétes irányba, míg a vágófelszerelés le nem áll. Az alapjárati fordulatszám akkor van helyesen beállítva, ha a motor minden helyzetben egyenletesen jár. Az alapjárati fordulatszám és a vágófelszerelés mozgásához szükséges fordulatszám között viszonylag nagy különbségnek kell lennie. A hálót a nem katalizátoros hangfogókon hetente egyszer kell tisztítani, esetleg cserélni. Ha a háló sérült, cserélje ki. Ha a háló gyakran eltömŒdik, az annak a jele lehet, hogy nincs jól beállítva a karburátor, vagy túl sok a benzinbe kevert olaj. A hálót a katalizátoros hangfogókon havonta egyszer ellenŒrizni, esetleg tisztítani kell. Ha a háló sérült, cserélje ki. Ha a háló gyakran eltömŒdik, az annak a jele lehet, hogy a katalizátor nem mıködik megfelelŒen. EllenŒriztesse a szerkezetet viszonteladójával. Egy eltömŒdött háló a gép túlmelegedéséhez, és a henger és a dugattyú sérüléséhez vezet. FIGYELEM! Ne üzemeltesse a gépet hibás hangfogóval.

Javasolt alapjárati fordulatszám: Lásd a Mıszaki adatok címı fejezetet. VIGYÁZAT! A katalízises elemekkel ellátott hangfogók erŒsen felhevülnek munka közben és a munka után is melegek maradnak egy ideig. Ez az üresjáratra is vonatkozik. A kipufogó érintése égési sérüléseket okozhat. Ne feledkezzen meg a tızveszélyrŒl! A hıtŒrendszer

VIGYÁZAT! Ha az alapjáratot nem lehet úgy beállítani, hogy a vágófelszerelés ne forogjon, forduljon szervizmıhelyhez/ kereskedŒhöz. Ne használja a gépet addig, amíg az nincs helyesen beállítva illetve megjavítva. A lehetŒ legalacsonyabb üzemi hŒmérséklet megtartása érdekében a gép hıtŒrendszerrel van felszerelve. Kipufogódob A hıtŒrendszer a következŒkbŒl áll:

HıtŒbordák a hengeren FIGYELEM! Egyes hangtompítók katalizátorosak. Olvassa el a Mıszaki adatok címı fejezetet, hogy megtudja, hogy az Ön gépe katalizátoros-e.

Motorházfedél (a hıtŒlevegŒt a henger felé tereli)

LevegŒbeömlŒ nyílás a forgattyúházon keresztül (a tartály belsejében). A kipufogódobot arra a feladatra tervezték, hogy csökkentse a zajszintet, és, hogy a kipufogógázokat a kezelŒtŒl elvezesse. A kipufogógázok forróak,és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak, ha száraz és gyúlékony anyaggal érintkeznek. Tisztítsa meg kefével a hıtŒrendszert hetente egyszer, erŒs igénybevétel esetén gyakrabban is. Szennyezett vagy eltömŒdött hıtŒrendszernek a gép túlmelegedése az eredménye, ami a dugattyú és a henger károsodását okozza. Egyes hangfogók speciális szikrafogó hálóval vannak ellátva. Ha a gép ilyen típusú hangfogóval rendelkezik, akkor a hálót hetente legalább egyszer meg kell tisztítani. Ezt drótkefével lehet a legjobban elvégezni. 336 – Hungarian KARBANTARTÁS Gyújtógyertya A levegŒszırŒ tisztítása A hengerfedelet levéve emelje ki a levegŒszırŒt. Mossa át a szırŒt meleg szappanos vízzel. Szárítsa meg a szırŒt, majd olajozza meg az útmutatás szerint. A gyújtógyertya mıszaki állapotát befolyásolja:

Helytelen porlasztóbeállítás.

Nem megfelelŒ a kenŒanyag ( túl sok az olaj, vagy rossz a minŒsége).

ElszennyezŒdött levegŒszırŒ. Egy bizonyos idŒn túl használt levegŒszırŒt nem lehet teljesen megtisztítani. Ezért rendszeres idŒközönként új levegŒszırŒre kell azt kicserélni. Egy megrongálódott levegŒszırŒt mindig ki kell cserélni. A levegŒszırŒ beolajozása Ezek a tényezŒk lerakódásokat okozhatnak a gyújtógyertya elektródáin, ami üzemzavarokhoz és indítási problémákhoz vezethet. Ha a gép erŒtlen, nehéz beindítani, vagy egyenlŒtlen az üresjárata, akkor mindig ellenŒrizze elŒször a gyújtógyertyát. Ha a gyújtógyertya elszennyezŒdött, tisztítsa meg azt és ellenŒrizze a szikraközt. A helyes szikraköz 0,5 mm. A gyújtógyertyát kb. egy hónapnyi üzemelés után ki kell cserélni, vagy korábban, ha az elektródák nagyon elhasználódtak. FIGYELEM! Használja mindig az elŒírt típusú gyújtógyertyát! Nem megfelelŒ gyújtógyertya komolyan károsíthatja a hengert és a dugattyút. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja. Mindig szırŒolajat (cikkszám 531 00 92-48) használjon. A szırŒolaj oldószert tartalmaz, hogy könnyı legyen eloszlatni a szırŒben. Vigyázzon ezért, hogy az olaj ne kerüljön a bŒrére. Helyezze bele a szırŒt egy mıanyagtasakba, majd öntse bele a szırŒolajat. Gyúrja át a mıanyagtasakot, hogy az olaj jól eloszoljon. Emelje ki a szırŒt a mıanyagtasakból, és mielŒtt visszaszerelné, távolítsa el a fölösleges olajat belŒle. Soha ne használjon hagyományos motorolajat. Az a szırŒn keresztül meglehetŒsen gyorsan lesüllyed a fenékre. Váltóház LevegŒszırŒ A levegŒszırŒt rendszeresen tisztítani kell a portól és a szennyezŒdésektŒl, hogy elkerüljük a következŒket:

A porlasztó üzemzavarai

A motor teljesítményének csökkenése

A motor részeinek fölösleges kopása

Szokatlanul nagy üzemanyagfogyasztás. A levegŒszırŒt 25 óránként, vagy rendkívül poros körülmények esetén többször kell tisztítani. A sebváltóházon egy dugó található a kenŒanyag betöltéséhez. Töltse fel zsírral zsírzótubus segítségével, és ismételje meg ezt minden 25 óra után. Speciális Husqvarna kenŒanyagot használjon. FIGYELEM! Az erŒátviteli rendszert nem szabad teljesen feltölteni zsírral. A zsír a gép mıködése közben fejlŒdŒ hŒ hatására kitágul. Ha az erŒátviteli rendszert teljesen feltölti zsírral, akkor fennáll a tömítések sérülésének veszélye, amely a zsír szivárgásához vezethet. A váltóházban a kenŒanyagot általában nem kell cserélni, kivéve javításkor. Hungarian – 337 KARBANTARTÁS Vágóegység EllenŒrizze, jól vannak-e behelyezve a vágóegység csavarjai. Húzza meg Œket 7–10 Nm nyomatékkal. Tisztítás és kenés A pengékrŒl a gép használata elŒtt és után az 531 00 75-13 (UL22) tisztítószer használatával távolítson el minden gyantaszennyezŒdést és növényi maradványt. EllenŒrizze, hogy nem sérült vagy deformálódott-e a pengék éle. Reszelje le az egyenetlenségeket. EllenŒrizze, szabadon mozognak-e a pengék. Vegye le a sebváltóház kenŒanyagtöltŒ dugóját, nyúljon bele a kombinált kulccsal, és forgassa elŒre-hátra. A pengéket hosszabb tárolás elŒtt kezelje speciális kenŒanyaggal, cikkszáma: 531 00 75-12 (UL 21). 338 – Hungarian KARBANTARTÁS Karbantartási séma Alább következik egy lista a gép karbantartásának pontjaival. A legtöbb pontot a Karbantartás címı fejezet írja le. A felhasználó kizárólag olyan karbantartási és szervizmunkákat végezhet, amelyek ebben a használati utasításban szerepelnek. Komolyabb beavatkozásokat csak elismert szervizmıhely végezhet. Karbantartás Használat elŒtt: Tisztítsa meg a gépet kívülrŒl. 100 órás használat után A gép minden használata után EllenŒrizze a gázszabályozó zár és a gázszabályozó mıködését biztonsági szempontból.

A tızveszély elkerülése érdekében tisztítsa le a hangfogóról, a kipufogócsŒrŒl és a motorról a szennyezŒdést, a leveleket és a felesleges kenŒanyagot stb.

EllenŒrizze, hogy a leállító kapcsoló mıködik-e.

EllenŒrizze, hogy a pengék nem mozognak, amikor a motor alapjáraton forog.

EllenŒrizze, hogy a kultivátorfogak nem repedtek-e meg vagy nem sérültek-e. Szükség esetén cserélje ki a kultivátorfogakat.

EllenŒrizze, hogy nem sérült vagy görbe-e a pengevédŒ. Ha a penge vagy a pengevédŒ görbült vagy sérült, cserélje ki.

Ha a vágóegység görbült vagy sérült, cserélje ki.

EllenŒrizze, hogy a védŒlemez nem sérült-e. Ha a védŒlemez sérült, cserélje ki.

EllenŒrizze, hogy a csavarok és csavaranyák megfelelŒen meg vannak-e húzva.

EllenŒrizze, hogy nincs-e üzemanyagszivárgás a motortól, üzemanyagtartálytól illetve üzemanyagvezetékektŒl.

Tisztítsa meg a légszırŒt, és olajozza meg. Rendkívül poros körülmények között gyakrabban kell tisztítani. 40 órás használat után (25 tim). EllenŒrizze indítószerkezetet a zsinórjával.

EllenŒrizze, hogy a rezgéscsillapító elemek sértetlenek-e.

Tisztítsa meg a gyújtógyertya külsŒ felületét. Szerelje le a gyertyát és ellenŒrizze az elektródahézagokat. A hézag 0,5 mm legyen, ellenkezŒ esetben a gyertyát ki kell cserélni. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.

Tisztítsa meg a gép hıtŒrendszerét.

Tisztítsa meg a porlasztót kívülrŒl, és a porlasztó környékét.

Töltse fel az erŒátviteli rendszert (váltóházat) zsírral. Ezt a mıveletet körülbelül 25 munkaóránként kell elvégezni.

EllenŒrizze, hogy a pengét tartó csavarok megfelelŒen meg vannak-e húzva.

EllenŒrizze és esetlegesen tisztítsa meg a hangtompító szikrafogóhálóját (ez kizárólag a katalizátoros hangtompítókra vonatkozik).

Tisztítsa ki belülrŒl az üzemanyagtartályt.

EllenŒrizze, hogy nincs-e szennyezŒdés az üzemanyagszırŒ belsejében, illetve hogy nincs-e repedés vagy egyéb sérülés az üzemanyagvezetéken. Ha szükséges, cserélje ki a hibás alkatrészeket.

EllenŒrizze az összes villamos vezetéket és csatlakozást.

EllenŒrizze, hogy a tengelykapcsoló, a kuplungrugók és a kuplungdob sértetlenek-e. Szükség esetén cseréltesse ki elismert szervizmıhellyel.

Cserélje ki a gyújtógyertyát. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.

Mıszaki adatok Mıszaki adatok SUPERLITE 4528 ERGOLITE 6028 Hengerırtartalom, cm3 21,7 21,7 HengerátmérŒ, mm

Fordulatszám alapjáraton, ford/perc

Javasolt max. fordulatszám, megterhelés nélkül, ford/perc

Legnagyobb motorteljesítmény az ISO 8893 szerint, kW/ ford/perc 0,6/7800 0,6/7800 Katalizátoros hangtompító Igen Igen Fordulatszám-szabályozott gyújtásrendszer Igen Igen Gyújtógyertya

Zajszint, garantált LWA dB(A)

3,5/4,4 4,1/4,2 Típus Kétoldalas Kétoldalas Hossz, mm

Pengesebesség, vágás/perc

Motor Gyújtásrendszer Üzemanyag-/kenŒrendszer Benzintartály ırtartalma Tömeg Tömeg, üzemanyag nélkül, kg Zajkibocsátás (lásd megj. 1) Zajszintek (2.sz.jegyzet) A kezelŒ hallószervére gyakorolt, a EN ISO 10517 szerint mért ekvivalens hangnyomásszint, dB(A): Rezgésszintek (lásd a 3. sz. megjegyzést) Az EN ISO 10517 szerint mért ekvivalens rezgésszintek (ahv,eq) a fogantyúban, m/s2 ElülsŒ/hátsó fogantyú: Pengék

1. sz. megjegyzés: A környezet zajszennyezése zajteljesítményszintként (LWA) mérve a 2000/14/EG EGK-dírektíva szerint. A

gép jelentésben szereplŒ hangteljesítményszintjét a legmagasabb szintet produkáló eredeti vágófelszereléssel mérték. A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesítmény tartalmazza a mérési eredményben lévŒ ingadozást és az azonos modellı gépek közti eltéréseket is a 2000/14/EK jelı irányelv értelmében. 2. megjegyzés: A gép ekvivalens hangnyomásszintjére vonatkozó jelentési adatok az 1 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

3. megjegyzés: Az ekvivalens rezgésszintre vonatkozó megküldött adatok az 1 m/s2 tipikus statisztikus ingadozásával

(szórásával) rendelkeznek. 340 – Hungarian

Termékazonossági EGK-bizonyítvány (Kizárólag Európára vonatkozik) A Husqvarna AB, SE-561 82 Huskvarna, Svédország, tel: +46-36-146500, kizárólagos felelŒsséggel kijelenti, hogy a McCULLOCH SUPERLITE 4528, ERGOLITE 6028 sövénynyírók a 2011-es gyári számoktól kezdve (az évszám és az azt követŒ gyártási szám egyértelmıen fel van tüntetve egyszerı szöveges formában a típuscímkén) megfelelnek a szabványoknak és a TANÁCS IRÁNYELVEI alapján érvényes elŒírásokat követŒ egyéb szabályozó dokumentumoknak: - GépekrŒl szóló 2006/42/EK irányelv (2006. május 17.) - 2004 december 15, "az elektromágneses kompatibilitást illetŒen" 2004/108/EEC. - 2000 május 8, "a környezet zajszennyezését illetŒen", 2000/14/EG. MegfelelŒségi felmérés az V. függelék szerint. A zajszennyezését illetŒen lásd a Mıszaki adatok címı fejezetet. Alkalmazott szabványok: EN ISO 12100-2:2009, CISPR 12:2007, EN ISO 10517:2009 A Svensk Maskinprovning (SMP) AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Svédország, típusellenŒrzést végzett a Husqvarna AB vállalat számára. A bizonyítványok számai:
