BRUKSANVISNING SUPERLITE 4528 MC CULLOCH

Unødvendig slitage på motorens dele.

Kontrollér alle kabler og tilslutninger.

Godkjent hørselsvern

Les nøye gjennom bruksanvisningen.

ADVARSEL! Langvarig eksponering overfor støy kan gi varige hørselsskader. Bruk derfor alltid godkjent hørselsvern.

ADVARSEL! Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse. Bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/ eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre. ADVARSEL! En hekksaks som brukes skjødesløst eller galt kan være et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen.

Norwegian – 63 INNLEDNING Kjære kunde Takk for at du valgte et McCulloch-produkt. Med dette tar du del i en historie som startet for lenge siden, da McCulloch Corporation startet produksjonen av motorer under andre verdenskrig. Da McCulloch lanserte sin første lette enmanns motorsag i 1949, skulle tømmerhogst aldri bli det samme igjen. Serien av nyskapende motorsager fortsatte gjennom tiårene, og virksomheten utvidet først med motorer til fly og gokarter på 1950-tallet, senere med minimotorsager i 1960-årene. Senere, i 1970- og 80-årene, ble trimmere og løvblåsere lagt til i sortimentet. I dag er McChulloch en del av Husqvarna-gruppen, og fortsetter tradisjonen med kraftige motorer, tekniske nyskapninger og sterke konstruksjoner som har vært vårt varemerke i mer enn et halvt århundre. Redusert drivstofforbruk, utslipp og støynivå har førsteprioritet hos oss, det samme har bedre sikkerhet og brukervennlighet. Vi håper du vil bli fornøyd med ditt nye McCulloch-produkt, som er konstruert for å være din følgesvenn i lang tid fremover. Ved å følge brukerhåndbokens råd om bruk, service og vedlikehold sikrer du maksimal levetid for produktet. Hvis du trenger profesjonell hjelp til reparasjon eller service, kan du bruke Service Locator-tjenesten på www.mcculloch.biz. McCulloch arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel. Denne brukerhåndboken kan også lastes ned fra www.mcculloch.biz. 64 – Norwegian HVA ER HVA?

Fremre håndtak 17 Stoppbryter

Kniv og knivbeskyttelse 18 Påfyllingslokk for smøremiddel, gir

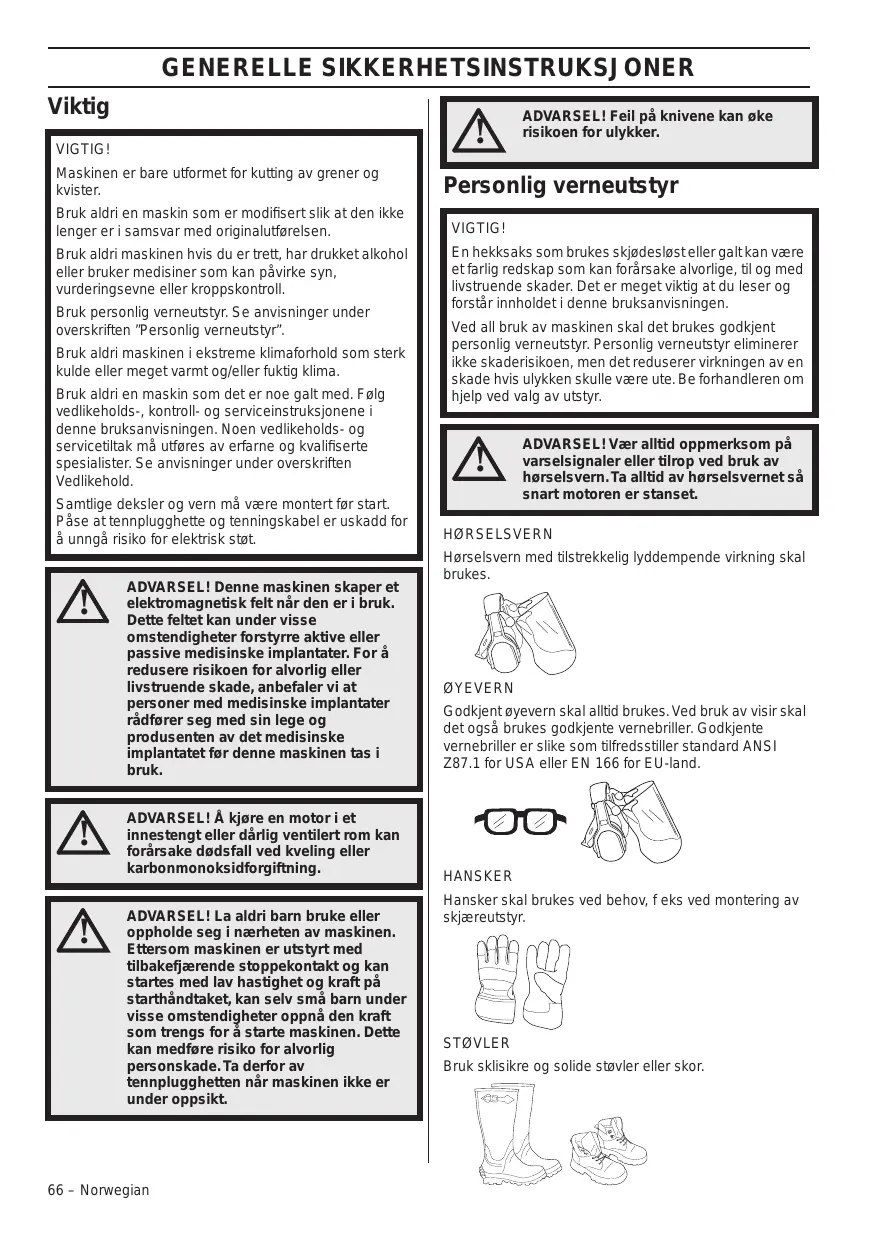

VIGTIG! Maskinen er bare utformet for kutting av grener og kvister. ADVARSEL! Feil på knivene kan øke risikoen for ulykker. Personlig verneutstyr Bruk aldri en maskin som er modifisert slik at den ikke lenger er i samsvar med originalutførelsen. VIGTIG! Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll. En hekksaks som brukes skjødesløst eller galt kan være et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen. Bruk personlig verneutstyr. Se anvisninger under overskriften ”Personlig verneutstyr”. Bruk aldri maskinen i ekstreme klimaforhold som sterk kulde eller meget varmt og/eller fuktig klima. Bruk aldri en maskin som det er noe galt med. Følg vedlikeholds-, kontroll- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se anvisninger under overskriften Vedlikehold. Samtlige deksler og vern må være montert før start. Påse at tennplugghette og tenningskabel er uskadd for å unngå risiko for elektrisk støt.

ADVARSEL! Denne maskinen skaper et elektromagnetisk felt når den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk. ADVARSEL! Å kjøre en motor i et innestengt eller dårlig ventilert rom kan forårsake dødsfall ved kveling eller karbonmonoksidforgiftning. ADVARSEL! La aldri barn bruke eller oppholde seg i nærheten av maskinen. Ettersom maskinen er utstyrt med tilbakefjærende stoppekontakt og kan startes med lav hastighet og kraft på starthåndtaket, kan selv små barn under visse omstendigheter oppnå den kraft som trengs for å starte maskinen. Dette kan medføre risiko for alvorlig personskade. Ta derfor av tennplugghetten når maskinen ikke er under oppsikt. 66 – Norwegian Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr.

ADVARSEL! Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselsvernet så snart motoren er stanset. HØRSELSVERN Hørselsvern med tilstrekkelig lyddempende virkning skal brukes. ØYEVERN Godkjent øyevern skal alltid brukes. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land. HANSKER Hansker skal brukes ved behov, f eks ved montering av skjæreutstyr. STØVLER Bruk sklisikre og solide støvler eller skor. GENERELLE SIKKERHETSINSTRUKSJONER KLÆR Gassregulatorsperre Klærne må være av materiale som tåler riving, unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Bruk alltid kraftige langbukser. Ikke bruk smykker, kortbukser eller sandaler, og gå ikke barbent. Påse at håret ikke henger nedenfor skuldrene. Gassregulatorsperren er konstruert for å hindre at gassregulatoren aktiveres ufrivillig. Når sperren (A) trykkes ned i håndtaket (= når man holder rundt håndtaket), frikoples gassregulatoren (B). Når grepet rundt håndtaket slippes, tilbakestilles både gassregulatoren og sperren til sin opprinnelige posisjon. Dette skjer via to returfjærsystemer som fungerer uavhengig av hverandre. Denne posisjonen innebærer at gassregulatoren automatisk låses på tomgang. FØRSTEHJELPSUTSTYR Førstehjelpsutstyr må alltid finnes for hånden.

Maskinens sikkerhetsutstyr I dette avsnittet forklares hvilket sikkerhetsutstyr maskinen er utstyrt med, hvilken funksjon det har og hvordan man utfører kontroll og vedlikehold for å være sikker på at utstyret fungerer. Se kapitlet Hva er hva? for å se hvor disse delene er plassert på din maskin. Kontroller at gassregulatoren er låst i tomgangsstilling når gassregulatorsperren er i sin utgangsposisjon. Maskinens levetid kan forkortes og risikoen for ulykker kan øke dersom vedlikehold av maskinen ikke utføres på riktig måte og dersom service og/eller reparasjoner ikke er fagmessig utført. Kontakt nærmeste serviceverksted dersom du trenger ytterligere opplysninger. VIGTIG! All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en av våre sericefaghandlere, så spør dem etter nærmeste serviceverksted.

ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Maskinens sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon. Trykk inn gassregulatorsperren og kontroller at den går tilbake til sin opprinnelige stilling når den slippes. Kontroller at gassregulatoren og gassregulatorsperren går lett og at returfjærsystemet fungerer. Se anvisninger under Start. Start hekksaksen og gi full gass. Slipp gassregulatoren og kontroller at knivene stanser og forblir stående stille. Hvis knivene beveger seg når gassregulatoren står i tomgangsstilling, må forgasserens tomgang kontrolleres. Se anvisninger under Vedlikehold. Norwegian – 67 GENERELLE SIKKERHETSINSTRUKSJONER Stoppbryter Stoppbryteren skal brukes for å slå av motoren. Kontroller regelmessig avvibreringselementene med tanke på materialsprekker og deformering. Kontroller at avvibreringselementene er hele og fast forankret.

Start motoren og kontroller at motoren blir slått av når stoppbryteren føres til stoppstilling. Stoppekontakten går automatisk tilbake til startstilling. For å unngå ufrivillig start, må derfor tennplugghetten alltid tas av tennpluggen ved montering, kontroll og/eller vedlikehold. Håndbeskyttelse Håndbeskyttelsen skal hindre at brukeren i å komme i kontakt med de arbeidende knivene, f.eks. dersom brukeren mister taket i det fremre håndtaket. Se til at håndbeskyttelsen sitter ordentlig på plass. Kontroller at håndbeskyttelsen er hel. ADVARSEL! Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har blodsirkulasjonsforstyrrelser. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, ”kiling”, ”stikk”, smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingrer, hender eller håndledd. Risikoen kan øke ved lave temperaturer. Lyddemper Lyddemperen er konstruert for å gi et lydnivå som er så lavt som mulig, og for å lede avgassene fra motoren bort fra brukeren. Lyddempere med katalysator er også konstruert for å redusere de skadelige stoffene i avgassene. I land med varmt og tørt klima er skogbrannfaren stor. Vi har derfor utstyrt noen av lyddempermodellene med et såkalt gnistfangernett. Kontroller om lyddemperen på din maskin har et slikt nett. Avvibreringssystem Din maskin er utstyrt med et avvibreringssystem som er konstruert for å gi en mest mulig vibrasjonsfri og behagelig bruk. For lyddempere er det meget viktig at instruksjonene for kontroll, vedlikehold og service blir fulgt. Bruk aldri en maskin som har defekt lyddemper. Maskinens avvibreringssystem reduserer overføringen av vibrasjoner mellom motorenhet/skjæreutstyr og maskinens håndtak. Motorhuset, inkludert knivene, er opphengt i håndtaket med fire gummifôringer. Kontroller regelmessig at lyddemperen sitter fast i maskinen. 68 – Norwegian GENERELLE SIKKERHETSINSTRUKSJONER Hvis lyddemperen i maskinen er utstyrt med gnistfangernett, må dette rengjøres regelmessig. Et tilstoppet nett fører til at motoren går varm med alvorlig motorskade som følge.

Gir Etter arbeid med maskinen blir giret varmt. For å unngå brannskader må du ikke ta på giret. ADVARSEL! Katalysatorlyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Berøring kan gi brannskader på huden. Vær oppmerksom på brannfaren! ADVARSEL! Lyddemperen inneholder kjemikalier som kan være kreftfremkallende. Unngå kontakt med disse elementene dersom lyddemperen blir skadd. ADVARSEL! Husk at: Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale! Kniv og knivbeskyttelse Den utvendige delen av knivene (1) er formet som bladbeskyttere. Knivbeskyttelsen skal beskytte mot at noen kroppsdel kommer i kontakt med knivene. Kontroller knivbeskyttelsen med henblikk på skader og sprekkdannelse. Skift skjæreenheten hvis den er bøyd eller skadet. Norwegian – 69 BRENNSTOFFHÅNDTERING Brennstoffsikkerhet Bensin Start aldri maskinen:

Hvis du har sølt brennstoff på deg selv eller klærne dine, skift klær. Vask de kroppsdeler som har vært i kontakt med brennstoff. Bruk såpe og vann.

Hvis maskijen lekker brennstoff. Kontroller regelmessig med tanke på lekkasje fra tanklokk og brennstoffledninger. OBS! Bruk alltid oljeblandet kvalitetsbensin med minst 90 oktan (RON). Hvis maskinen din er utstyrt med katalysator (se kapitlet Tekniske data) skal det alltid brukes blyfri oljeblandet kvalitetsbensin. En blyholdig bensin ødelegger katalysatoren. Der miljøtilpasset bensin, såkalt alkylatbensin, er tilgjengelig, skal slik brukes. Transport og oppbevaring

Oppbevar og transporter maskin og brennstoff slik at det ikke er fare for at en eventuell lekkasje og damp kommer i kontakt med gnister eller åpen ild, for eksempel fra el-maskiner, el-motorer, elektriske kontakter/strømbrytere, eller varmekjeler.

Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren med bensin med lavere oktantall enn 90, kan det oppstå såkalt banking. Dette medfører økt motortemperatur, som kan resultere i alvorlige motorhavarier.

Ved oppbevaring og transport av brennstoff må det brukes kanner som er spesielt beregnet og godkjent for formålet.

Ved arbeid med kontinuerlig høye turtall anbefales høyere oktantall.

Ved lengre tids oppbevaring av maskinen skal brennstofftanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig brennstoff.

Påse at maskinen er ordentlig rengjort og at fullstendig service er utført før langtids oppbevaring.

Skjæreutstyrets transportbeskyttelse skal alltid være montert under transport eller oppbevaring av maskinen.

For beste resultat og yteevne, bruk Universal, Universal powered by McCULLOCH totakts motorolje som er lagd spesielt for våre luftkjølte totaktsmotorer.

ADVARSEL! Vær forsiktig ved håndtering av brennstoff. Husk brann-, eksplosjonsog innåndingsfare. 1:50 (2 %) med Universal, Universal powered by McCULLOCH totaktsolje. 1:33 (3 %) med andre oljer lags for luftkjølte totaktsmotorer klassifisert for JASO FB/ISO EGB. Brennstoff OBS! Maskinen er utstyrt med en totaktsmotor, og må alltid kjøres på en blanding av bensin og totaktsolje. For å sikre riktig blandingsforhold, er det viktig at oljemengden som skal blandes måles nøyaktig. Ved blanding av små mengder brennstoff vil selv små feil i oljemengden virke kraftig inn på blandingsforholdet.

ADVARSEL! Bensin og bensindamp er svært brannfarlig og kan gi alvorlige skader ved innånding og hudkontakt. Vær derfor forsiktig ved håndtering av bensin og sørg for god ventilasjon ved bensinhåndtering. 70 – Norwegian Bensin, liter Totaktsolje, liter 2% (1:50) 3% (1:33)

Bensin og olje må alltid blandes i en ren beholder som er godkjent for bensin.

Fylling av brennstoff

Hvis maskinen ikke brukes over en lengre periode, skal brennstofftanken tømmes og rengjøres.

ADVARSEL! Katalysatorlyddemperen blir meget varm både ved bruk og etter stans. Dette gjelder også ved tomgangskjøring. Vær oppmerksom på brannfaren, spesielt ved håndtering i nærheten av brannfarlige stoffer og/eller gasser. Åpne tanklokket sakte ved påfylling av brennstoff slik at et eventuelt overtrykk forsvinner sakte. Trekk tanklokket godt til etter bruk. Flytt alltid maskinen bort fra stedet der drivstoff er påfylt, før maskinen startes.

Tørk rent rundt tanklokket. Forurensninger i tankene fører til driftsforstyrrelser.

Påse at brennstoffet er godt blandet ved å riste beholderen før tanken fylles. Norwegian – 71

Kontroller arbeidsområdet. Fjern gjenstander som kan bli slynget av gårde. Trykk på brennstoffpumpens gummiblære gjentatte ganger til brennstoff begynner å fylle blæren (ca. 6 ganger). Blæren behøver ikke å fylles helt.

Kontroller skjæreutstyret. Bruk aldri kniver som er sløve, sprukne eller skadet.

Kontroller at maskinen er i fullgod stand. Kontroller at alle muttere og skruer er trukket ordentlig til.

Kontroller at skjæreutstyret alltid stanser på tomgang.

Maskinen skal bare brukes til det den er beregnet på.

Sørg for at håndtak og sikkerhetsfunksjon er i orden. Bruk aldri en maskin som mangler deler eller er endret utenfor spesifikasjonene.

Samtlige deksler skal være korrekt montert og uten feil før maskinen startes. Start og stopp

ADVARSEL! Hele girhuset må monteres før maskinen startes, ellers kan koplingen løsne og forårsake personskade. Flytt alltid maskinen ca. 3 meter fra påfyllingsstedet før start. Plasser maskinen på et fast underlag. Husk at knivene begynner å røre seg når motoren starter. Påse at knivene ikke kan komme borti noe. Se etter at det ikke finnes uvedkommende i arbeidsområdet, ellers er det fare for alvorlige personskader. Sikkerhetsavstanden er 15 meter. Kald motor (1) Chokeregulator Still chokehendelen i choke-stilling. 72 – Norwegian (3) Start Trykk maskinkroppen mot bakken med venstre hånd (OBS! Ikke med foten!). Ta tak i starthåndtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn) og trekk deretter raskt og kraftig til. Surr aldri startlinen rundt hånden. (4, 5) Trykk inn chokeregulatoren umiddelbart når motoren tenner og gjør flere startforsøk til motoren starter. OBS! Når chokeregulatoren skyves tilbake til utgangsstilling, går motoren med høyere turtall, såkalt startgasstilling, og knivene roterer. Startgasstilling løses ut ved å gi gass med gasspaken. OBS! Dra ikke startsnoren helt ut og slipp heller ikke håndtaket fra helt utdratt stilling. Dette kan skade maskinen.

Varm motor Trykk maskinkroppen mot bakken med venstre hånd (OBS! Ikke med foten!). Ta tak i starthåndtaket med høyre hånd og dra langsomt ut startsnoren til du merker motstand (starthakene griper inn) og trekk deretter raskt og kraftig til. Surr aldri startlinen rundt hånden. Stopp Motoren slås av ved at stoppekontakten føres til stoppstilling. OBS! Stoppekontakten går automatisk tilbake til startstilling. For å unngå ufrivillig start, må derfor tennplugghetten alltid tas av tennpluggen ved montering, kontroll og/eller vedlikehold. Norwegian – 73 ARBEIDSTEKNIKK Generelle arbeidsinstruksjoner Sikkerhetsinstruksjoner under arbeidet VIGTIG! Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med hekksaks. Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din forhandler eller ditt serviceverksted.

Forlat aldri maskinen uten tilsyn med motoren i gang. Unngå all bruk som du ikke føler deg kvalifisert til!

Påse at ikke hender og føtter kommer til skjæreutstyret når motoren er i gang.

Når motoren er slått av må du holde hender og føtter unna skjæreutstyret inntil det har stanset helt.

Klipp ikke for nær bakken. Steiner eller andre gjenstander kan bli slynget av gårde.

Undersøk klippeobjektet med henblikk på fremmedlegemer som strømledninger, insekter og dyr osv., eller gjenstander som kan skade skjæreutstyret, f.eks. metallgjenstander.

ADVARSEL! Maskinen kan forårsake alvorlig personskade. Les sikkerhetsinstruksjonene nøye. Lær deg hvordan du skal bruke maskinen.

ADVARSEL! Klippende verktøy. Rør ikke verktøyet uten at motoren først er slått av. Sikkerhetsinstruksjoner for omgivelsene

Tillat aldri barn å bruke maskinen.

Pass på omgivelsene og forviss deg om at det ikke er fare for at mennesker eller dyr kan komme i kontakt med skjæreutstyr.

Påse at ingen kommer nærmere enn 15 m mens arbeidet pågår.

La aldri noen annen bruke maskinen før du har forsikret deg om at de har forstått innholdet i bruksanvisningen.

Arbeid aldri på en stige, skammel eller stå på noe annet som ikke er ordentlig sikret.

Husk at brukeren er ansvarlig for ulykker eller farer som rammer andre mennesker eller deres eiendom. 74 – Norwegian ARBEIDSTEKNIKK

Hvis noe skulle sette seg fast i knivene under arbeidets gang, skal motoren stanses og stanse helt før knivene rengjøres. Kople tennpluggkabelen fra tennpluggen.

Hold maskinen så nær kroppen som mulig for å oppnå best mulig balanse.

Forsøk ikke å legge ekstra kraft i arbeidet, men la det gå i en jevn fart slik at hekken klippes jevnt. Hvis knivene setter seg fast, kan de løsnes ved å stikke kombinøkkelen inn i girhuset. Fjern smørepluggen, stikk kombinøkkelen inn i girkassen, og drei den frem og tilbake. Sikkerhetsinstruksjoner etter arbeidets slutt ERGOLITE 6028

Transportbeskyttelsen skal alltid settes på skjæreutstyret når maskinen ikke brukes.

Før rengjøring, reparasjon eller inspeksjon skal du kontrollere at skjæreutstyret har stanset. Kople tennpluggkabelen fra tennpluggen.

Bruk alltid solide hansker ved reparasjon av skjæreutstyret. Det er svært skarpt, og det kan svært lett oppstå kuttskader.

Oppbevar maskinen utilgjengelig for barn.

Under arbeidet skal håndtaket alltid vende opp, uansett hvordan hekksaksen rettes. Grunnleggende arbeidsteknikk

Arbeid med pendelliknende bevegelser nedenfra og opp ved klipping av sider.

Ved klipping av en hekk skal motoren alltid være vendt bort fra hekken. Norwegian – 75 VEDLIKEHOLD Forgasser Justering av tomgangsturtall Før det gjennomføres noen justeringer, sørg for at luftfilteret er rent og at luftfilterlokket sitter på. Pass på at startgasstilling er utkoplet. Juster tomgangsturtallet med tomgangsskruen T, hvis omjustering blir nødvendig. Drei først T-skruen med urviseren til skjæreutstyret begynner å bevege seg. Drei deretter skruen mot urviseren til skjæreutstyret stanser. Tomgangsturtallet er riktig justert når motoren går jevnt i alle stillinger. Tomgangsturtallet skal også være godt under hastigheten der skjæreutstyret begynner å bevege seg. På lyddempere som er utstyrt med katalysator må nettingen kontrolleres og skiftes månedlig ved behov. Hvis nettingen blir skadet, må den skiftes. Hvis nettet ofte er tettet igjen, kan dette være et tegn på at katalysatorens funksjon er nedsatt. Kontakt din forhandler for kontroll. Maskinen overopphetes hvis nettet er tett, med skader på sylinder og stempel som følge. OBS! Bruk aldri maskinen med en lyddemper som er i dårlig stand.

Anbefalt tomgangsturtall: Se kapitlet Tekniske data. ADVARSEL! Katalysatorlyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Berøring kan gi brannskader på huden. Vær oppmerksom på brannfaren! Kjølesystem For å oppnå lavest mulig driftstemperatur er maskinen utstyrt med et kjølesystem.

ADVARSEL! Hvis tomgangsturtallet ikke kan justeres slik at skjæreutstyret står stille, kontakt din forhandler/ serviceverksted. Bruk ikke maskinen før den er korrekt innstilt eller reparert. Lyddemper Kjølesystemet består av: OBS! Enkelte lyddempere er utstyrt med katalysator. Se kapitlet Tekniske data for å få greie på om din maskin har katalysator. Lyddemperen er utformet for å dempe lydnivået og for å lede avgassene bort fra brukeren. Avgassene er varme og kan inneholde gnister som kan forårsake brann hvis gassene rettes mot et tørt og brennbart materiale. Noen lyddempere er utstyrt med et spesielt gnistfangernett. Hvis maskinen er utstyrt med denne typen lyddemper, må nettingen rengjøres. Dette gjøres enklest med en stålbørste. På lyddempere uten katalysator skal nettingen rengjøres eller skiftes ukentlig ved behov. Hvis nettingen blir skadet, må den skiftes. Hvis nettingen ofte blir tettet til, kan det være et tegn på at forgasseren er feiljustert, eller at det er blandet for mye olje i bensinen. 76 – Norwegian

Luftinntak gjennom veivhuset (innenfor tanken). Rengjør kjølesystemet med en børste en gang i uken, ved vanskelige forhold oftere. Et tilsmusset eller tett kjølesystem fører til at maskinen overopphetes, noe som forårsaker skader på sylinder og stempel. VEDLIKEHOLD Tennplugg Rengjøring av luftfilteret Demonter luftfilterdekselet og ta ut filteret. Vask det rent i varmt såpevann. La filteret tørke, og påfør deretter olje som beskrevet i instruksjonene. Tennpluggens stand påvirkes av:

Tilsmusset luftfilter. Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes. Smøring av luftfilter Disse faktorene gir belegg på tennpluggenes elektroder og kan forårsake driftsforstyrrelser og startvansker. Hvis maskinens effekt er for lav, maskinen er vanskelig å starte eller tomgangen er urolig: kontroller alltid tennpluggen først før andre tiltak iverksettes. Hvis tennpluggen har mye belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er 0,5 mm. Tennpluggen bør skiftes etter omtrent en måneds drift eller om nødvendig tidligere. OBS! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder. Påse at tennpluggen har såkalt radiostøyfilter. Luftfilter Bruk alltid filterolje, art. nr. 531 00 92-48. Filteroljen inneholder løsemiddel for at den skal være lett å fordele i filteret. Unngå derfor hudkontakt. Legg filteret i en plastpose og hell på filteroljen. Kryst plastposen lett slik at oljen fordeles. Klem ut filteret i plastposen og hell ut overskuddsoljen før filteret monteres på maskinen. Bruk aldri vanlig motorolje. Denne synker ganske fort ned gjennom filteret og legger seg på bunnen. Gir Girhuset har en plugg for påfylling av smøremiddel. Bruk fettslangen til å fylle på fett, og gjenta hver 25. time. Bruk Husqvarnas spesialfett. Luftfilteret må rengjøres regelmessig for støv og smuss for å unngå:

Unormalt høyt brennstofforbruk. Rengjør luftfilteret etter 25 timers drift, oftere hvis maskinen brukes under forhold med usedvanlig mye støv. OBS! Giret skal ikke fylles helt med fett. Fettet ekspanderer av varmen som oppstår når maskinen kjøres. Hvis girkassen er helt fylt med fett, er det risiko for ødelagte tetninger og fettlekkasje. Smøremiddelet i girhuset trenger normalt ikke fornyes bortsett fra ved eventuelle reparasjoner. Norwegian – 77 VEDLIKEHOLD Klippeaggregat Kontroller at skruene på skjæreutstyret er riktig montert. Trekk dem til med et moment på 7-10 Nm. Rengjøring og smøring Rengjør knivene for kvae og plantesafter med rengjøringsmiddel 531 00 75-13 (UL22) før og etter hver gangs bruk. Kontroller av knivbladene ikke er skadet eller deformerte. Fil bort eventuelle ujevnheter. Kontroller at knivene beveger seg fritt. Fjern smørepluggen fra girhuset, stikk inn kombinøkkelen og drei den frem og tilbake. Smør knuvbjelkene med spesialsmøremiddel, art.nr. 531 00 75-12 (UL 21) før lengre tids oppbevaring. 78 – Norwegian VEDLIKEHOLD Vedlikeholdsskjema Under følger en liste over det vedlikehold som skal utføres på maskinen. De fleste av punktene er beskrevet i avsnittet Vedlikehold. Brukeren må kun utføre det vedlikeholds- og servicearbeidet som beskrives i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et autorisert serviceverksted. Vedlikehold Før hver gangs bruk: Rengjør maskinen utvendig.

For å redusere brannrisikoen, må lyddemperen, avgassrøret og motoren rengjøres for smuss, løv, overflødig smøremiddel m.m.

Kontroller at knivene ikke beveger seg på tomgang.

Skift skjæreenheten hvis den er bøyd eller skadet.

Kontroller at det ikke er noen brennstofflekkasje fra motor, tank eller brennstoffledninger.

Rengjør oftere hvis det er mye støv i omgivelsene. Etter 100 timers drift Hver gang maskinen har vært brukt Kontroller at gassregulatorsperren og gassregulatoren fungerer sikkert. Rengjør luftfilteret og sett det inn med olje. Etter 40 timers drift (25 tim). Kontroller startapparat med snor.

Kontroller at vibrasjonsisolatorene ikke er skadet.

Rengjør tennpluggen utvendig. Ta den ut og kontroller elektrodeavstanden. Juster avstanden til 0,5 mm, eller skift tennplugg. Påse at tennpluggen har såkalt radiostøyfilter.

Rengjør maskinens kjølesystem.

Rengjør forgasseren utvendig og området rundt denne.

Fyll girkassen med fett. Dette bør utføres etter ca. hver 25. arbeidstime.

Kontroller at skruene som holder knivene sammen er trukket riktig til.

Rengjør brennstofftanken innvendig.

Kontroller alle kabler og forbindelser.

Kontroller kopling, koplingsfjærer og koplingstrommel for slitasje. Skift om nødvendig hos autorisert serviceverksted.

Skift tennplugg. Påse at tennpluggen har såkalt radiostøyfilter.

Tenningssystem Brennstoff-/smøresystem Volum bensintank, liter Vekt Vekt, uten brennstoff, kg Støyutslipp (se anm. 1) Ljudnivåer (se anm. 2) Ekvivalent lydtrykksnivå ved brukerens øre, målt etter EN ISO 10517, dB(A): Vibrasjonsnivåer (se anm. 3) Ekvivalente vibrasjonsnivåer (ahv,eq) i håndtak, målt i henhold til EN ISO 10517, m/s2 Fremre/bakre håndtak: Kniver Anm.1: Utslipp av støy til omgivelsene målt som lydeffekt (LWA) ifølge EF-direktiv 2000/14/EC. Rapporterte lydeffektnivåer for maskinen er målt med det originale skjæreutstyret som gir høyest nivå. Forskjellen mellom garantert og målt lydeffekt er at garantert lydeffekt også omfatter spredning i måleresultatet og variasjoner mellom forskjellige maskiner av samme modell, i henhold til direktivet 2000/14/EC. Merknad 2: Rapporterte data for ekvivalent lydtrykksnivå for maskinen har en typisk statistisk spredning (standard avvik) på 1 dB (A). Merknad 3: Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standard avvik) på 1 m/s2. 80 – Norwegian TEKNISKE DATA EF-erklæring om samsvar (Gjelder kun Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. +46-36-146500, forsikrer hermed at hekksaksene McCULLOCH SUPERLITE 4528, ERGOLITE 6028 fra 2011 års serienummer og fremover (året oppgis i klartekst på typeskiltet pluss et etterfølgende serienummer), tilsvarer forskriftene i RÅDSDIREKTIV: - fra 17. mai 2006, "angående maskiner" 2006/42/EC - av 15. desember 2004 "angående elektromagnetisk kompatibilitet" 2004/108/EC. - av 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EC. Vurdering av overensstemmelse utført i henhold til Vedlegg V. For informasjon angående støyutslippene, se kapitlet Tekniske data. Følgende standarder er blitt tillempet: EN ISO
