MANUAL DE USUARIO SUPERLITE 4528 MC CULLOCH

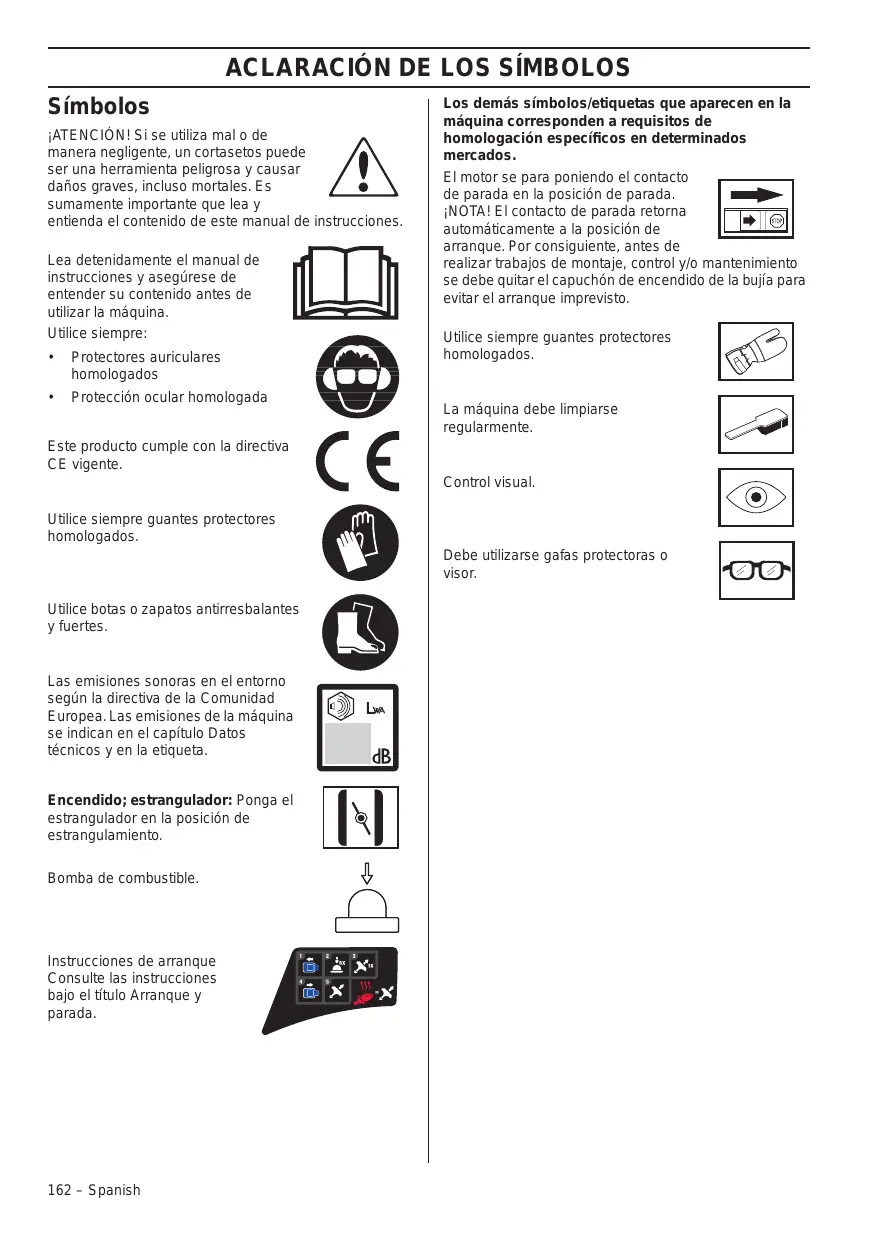

ACLARACIÓN DE LOS SÍMBOLOS

Símbolos ¡ATENCIÓN! Si se utiliza mal o de manera negligente, un cortasetos puede ser una herramienta peligrosa y causar daños graves, incluso mortales. Es sumamente importante que lea y entienda el contenido de este manual de instrucciones. Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina. Utilice siempre:

Protección ocular homologada Los demás símbolos/etiquetas que aparecen en la máquina corresponden a requisitos de homologación específicos en determinados mercados. El motor se para poniendo el contacto de parada en la posición de parada. ¡NOTA! El contacto de parada retorna automáticamente a la posición de arranque. Por consiguiente, antes de realizar trabajos de montaje, control y/o mantenimiento se debe quitar el capuchón de encendido de la bujía para evitar el arranque imprevisto. Utilice siempre guantes protectores homologados. La máquina debe limpiarse regularmente. Este producto cumple con la directiva CE vigente. Control visual. Utilice siempre guantes protectores homologados. Debe utilizarse gafas protectoras o visor. Utilice botas o zapatos antirresbalantes y fuertes. Las emisiones sonoras en el entorno según la directiva de la Comunidad Europea. Las emisiones de la máquina se indican en el capítulo Datos técnicos y en la etiqueta. Encendido; estrangulador: Ponga el estrangulador en la posición de estrangulamiento. Bomba de combustible. Instrucciones de arranque Consulte las instrucciones bajo el título Arranque y parada. 162 – Spanish ÍNDICE Índice

ACLARACIÓN DE LOS SÍMBOLOS

Símbolos .............................................................. ÍNDICE Índice .................................................................... Antes de arrancar, observe lo siguiente: .............. INTRODUCCIÓN Apreciado cliente: ................................................. ¿QUÉ ES QUÉ? ¿Qué es qué? .......................................................

INSTRUCCIONES GENERALES DE

SEGURIDAD Importante ............................................................ Equipo de protección personal ............................. Equipo de seguridad de la máquina .....................

Lea detenidamente el manual de instrucciones.

¡ATENCIÓN! La exposición prolongada al ruido puede causar daños crónicos en el oído Por consiguiente, use siempre protectores auriculares homologados. ¡ATENCIÓN! Bajo ninguna circunstancia debe modificarse la configuración original de la máquina sin autorización del fabricante. Utilizar siempre recambios originales. Las modificaciones y/o la utilización de accesorios no autorizadas pueden ocasionar accidentes graves o incluso la muerte del operador o de terceros. ¡ATENCIÓN! Si se utiliza mal o de manera negligente, un cortasetos puede ser una herramienta peligrosa y causar daños graves, incluso mortales. Es sumamente importante que lea y entienda el contenido de este manual de instrucciones.

Spanish – 163 INTRODUCCIÓN Apreciado cliente: Gracias por elegir un producto McCulloch. Desde ahora forma parte de una historia que se inició hace mucho tiempo: McCulloch Corporation empezó a fabricar motores durante la II Guerra Mundial. Cuando McCulloch presentó su primera motosierra ligera de uso individual en 1949, marcó un hito en la historia de las motosierras. La innovadora línea de motosierras continuó fabricándose durante décadas y el negocio se amplió, primero con los motores de aviones y karts en los años 50, y posteriormente con las motosierras pequeñas en los años 60. Más tarde, en las décadas de los 70 y los 80, las recortadoras y las sopladoras se sumaron a la gama de productos de la firma. Hoy en día, integrada en el grupo Husqvarna, McCulloch sigue fabricando motores potentes y desarrollando innovaciones técnicas y diseños robustos que han sido nuestro sello durante más de medio siglo. La reducción del consumo de carburante, las emisiones y los niveles de ruido son prioritarios para la empresa, así como la mejora de la seguridad y la sencillez de manejo de nuestros productos. Esperamos que su producto McCulloch le proporcione plena satisfacción, ya que ha sido diseñado para que dure mucho tiempo. Si sigue las recomendaciones de uso, servicio y mantenimiento de este manual, puede ampliar la vida útil del producto. Si necesita ayuda profesional para la reparación o el mantenimiento, utilice el buscador de servicios técnicos autorizados en www.mcculloch.biz. McCulloch trabaja constantemente para perfeccionar sus productos y se reserva, por lo tanto, el derecho a introducir modificaciones en la construcción y el diseño sin previo aviso. En www.mcculloch.biz también puede descargarse este manual. 164 – Spanish ¿QUÉ ES QUÉ?

Manual de instrucciones 12 Bloqueo para el mango (ErgoLite 6028)

Bloqueo del acelerador 14 Capuchón de encendido y bujía

Tapa del depósito 15 Cubierta del cilindro

Estrangulador 16 Empuñadura de arranque

Mango delantero 17 Botón de parada

Hoja y protección de la hoja 18 Recarga de lubricante, engranaje

Protección para transportes 19 Engranaje

Tapa del filtro de aire 20 Protección para la mano 10 Bomba de combustible. 21 Llave combinada 11 Depósito de combustible 22 Tubo de grasa Spanish – 165

INSTRUCCIONES GENERALES DE SEGURIDAD

Importante ¡IMPORTANTE! La máquina está diseñada solamente para el corte de ramas y ramitas. No utilice nunca una máquina que haya sido modificada de modo que ya no coincida con la configuración original. Nunca utilice la máquina si está cansado, si ha ingerido alcohol o si toma medicamentos que puedan afectarle la vista, su capacidad de discernimiento o el control del cuerpo. Utilice el equipo de protección personal. Vea las instrucciones bajo el título ”Equipo de protección personal”. Nunca utilice la máquina en condiciones atmosféricas extremas como frío intenso o clima muy caluroso y/o húmedo. No utilice nunca una máquina defectuosa. Siga las instrucciones de mantenimiento, control y servicio de este manual. Algunas medidas de mantenimiento y servicio deben ser efectuadas por especialistas formados y cualificados. Vea las instrucciones bajo el título Mantenimiento. Todas las cubiertas y protecciones deben estar montadas antes de arrancar la máquina. Compruebe que el capuchón y el cable de encendido estén intactos para evitar sacudidas eléctricas.

¡ATENCIÓN! Las cuchillas defectuosas pueden aumentar el riesgo de accidentes. Equipo de protección personal ¡IMPORTANTE! Si se utiliza mal o de manera negligente, un cortasetos puede ser una herramienta peligrosa y causar daños graves, incluso mortales. Es sumamente importante que lea y entienda el contenido de este manual de instrucciones. Para trabajar con la máquina debe utilizarse un equipo de protección personal homologado. El equipo de protección personal no elimina el riesgo de lesiones, pero reduce su efecto en caso de accidente. Pida a su distribuidor que le asesore en la elección del equipo.

¡ATENCIÓN! Cuando use protección auditiva preste siempre atención a las señales o llamados de advertencia. Sáquese siempre la protección auditiva inmediatamente después de parar el motor.

¡ATENCIÓN! Esta máquina genera un campo electromagnético durante el funcionamiento. Este campo magnético puede, en determinadas circunstancias, interferir con implantes médicos activos o pasivos. Para reducir el riesgo de lesiones graves o letales, las personas que utilizan implantes médicos deben consultar a su médico y al fabricante del implante antes de emplear esta máquina. ¡ATENCIÓN! Si se hace funcionar el motor en un local cerrado o mal ventilado, se corre riesgo de muerte por asfixia o intoxicación con monóxido de carbono. ¡ATENCIÓN! No permita nunca que los niños utilicen la máquina ni permanezcan cerca de ella. Dado que la máquina tiene un contacto de parada con retorno por muelle ye puede arrancar con poca velocidad y fuerza en la empuñadura de arranque, incluso niños pequeños pueden, en determinadas circunstancias, lograr la fuerza necesaria para arrancar la máquina. Ello puede comportar riesgo de daños personales graves. Por consiguiente, saque el capuchón de encendido cuando va a dejar la máquina sin vigilar. 166 – Spanish Se debe utilizar protección auditiva con suficiente capacidad de reducción sonora.

Se debe utilizar siempre protección ocular homologada. Si se utiliza visor, deben utilizarse también gafas protectoras homologadas. Por gafas protectoras homologadas se entienden las que cumplen con la norma ANSI Z87.1 para EE.UU. o EN 166 para países de la UE. GUANTES Se deben utilizar guantes cuando sea necesario, por ejemplo al montar el equipo de corte.

INSTRUCCIONES GENERALES DE SEGURIDAD

BOTAS Utilice botas o zapatos antirresbalantes y fuertes. VESTIMENTA Use ropas de material resistente a los desgarros y no demasiado amplias para evitar que se enganchen en ramas, etc. Use siempre pantalones largos gruesos. No trabaje con joyas, pantalones cortos, sandalias ni los pies descalzos. No lleve el cabello suelto por debajo de los hombros. PRIMEROS AUXILIOS Tenga siempre a mano el equipo de primeros auxilios. ¡ATENCIÓN! Nunca utilice una máquina que tenga un equipo de seguridad defectuoso. Efectúe el control y mantenimiento del equipo de seguridad de la máquina como se describió en este capítulo. Si su máquina no pasa todos los controles, entréguela a un taller de servicio para su reparación.

Fiador del acelerador El fiador del acelerador está diseñado para impedir la activación involuntaria del acelerador. Cuando se oprime el fiador (A) en el mango (= cuando se agarra el mango), se desacopla el acelerador (B). Cuando se suelta el mango, el acelerador y el fiador vuelven a sus posiciones originales. Ambas funciones se efectúan con sistemas independientes de muelles de retorno. Con esta posición, el acelerador queda automáticamente bloqueado en ralentí.

Equipo de seguridad de la máquina En este capítulo se describen los componentes de seguridad de la máquina, su función y el modo de efectuar el control y el mantenimiento para garantizar un funcionamiento óptimo. En cuanto a la ubicación de estos componentes en su máquina, vea el capítulo Qué es qué. Compruebe que el acelerador esté bloqueado en la posición de ralentí cuando el fiador está en su posición inicial. La vida útil de la máquina puede acortarse y el riesgo de accidentes puede aumentar si el mantenimiento de la máquina no se hace de forma adecuada y si los trabajos de servicio y/o reparación no se efectúan de forma profesional. Para más información, consulte con el taller de servicio oficial más cercano. ¡IMPORTANTE! Apriete el fiador del acelerador y compruebe que vuelva a su posición de partida al soltarlo. Todos los trabajos de servicio y reparación de la máquina requieren una formación especial. Esto es especialmente importante para el equipo de seguridad de la máquina. Si la máquina no pasa alguno de los controles indicados a continuación, acuda a su taller de servicio local. La compra de alguno de nuestros productos le garantiza que puede recibir un mantenimiento y servicio profesional. Si no ha adquirido la máquina en una de nuestras tiendas especializadas con servicio, solicite información sobre el taller de servicio más cercano. Spanish – 167

INSTRUCCIONES GENERALES DE SEGURIDAD

Compruebe que el acelerador y el fiador se muevan con facilidad y que funcionen sus muelles de retorno. Consulte las instrucciones bajo el título Arranque. Arranque el cortasetos y acelere al máximo. Suelte el acelerador y compruebe que las cuchillas se detengan y permanezcan inmóviles. Si las cuchillas se mueven con el acelerador en posición de ralentí, se debe regular el ralentí del carburador. Consulte las instrucciones bajo el título Mantenimiento. Sistema amortiguador de vibraciones Su máquina incorpora un sistema amortiguador diseñado para reducir al máximo posible las vibraciones y optimizar la comodidad de uso. El sistema amortiguador de vibraciones de la máquina reduce la transmisión de vibraciones entre la parte del motor/equipo de corte y la parte de los mangos de la máquina. El cuerpo del motor con las cuchillas está suspendido sobre el manillar mediante cuatro bujes de goma. Botón de parada El botón de parada se utiliza para parar el motor. Compruebe regularmente que los elementos antivibraciones no estén agrietados o deformados. Controle que los amortiguadores de vibraciones estén enteros y bien sujetos.

Arranque el motor y compruebe que se pare cuando se mueve el botón de parada a la posición de parada. El contacto de parada retorna automáticamente a la posición de arranque. Por consiguiente, antes de realizar trabajos de montaje, control y/o mantenimiento se debe quitar el capuchón de encendido de la bujía para evitar el arranque imprevisto. Protección para la mano La protección para la mano impide que la mano entre en contacto con las cuchillas en funcionamiento, por ejemplo si el operario pierde el agarre del mango delantero. ¡ATENCIÓN! La sobreexposición a las vibraciones puede producir lesiones vasculares o nerviosas en personas que padecen de trastornos circulatorios. Si advierte síntomas que puedan relacionarse con la sobreexposición a las vibraciones, consulte a un médico. Ejemplos de estos síntomas son entumecimiento, falta de sensibilidad, ”hormigueo”, ”puntadas”, dolor, pérdida o reducción de la fuerza normal, cambios en el color o la superficie de la piel. Generalmente, estos síntomas se presentan en los dedos, las manos y las muñecas. El riesgo puede ser mayor a bajas temperaturas. Silenciador El silenciador está diseñado para reducir al máximo posible el nivel sonoro y para apartar los gases de escape del usuario. El silenciador con catalizador también está diseñado para reducir las sustancias nocivas en los gases de escape. Compruebe que la protección para la mano esté firmemente montada. Compruebe que la protección para la mano esté completa. 168 – Spanish

INSTRUCCIONES GENERALES DE SEGURIDAD

En países con clima cálido y seco, puede ser grande el riesgo de incendio. Por eso, hemos equipado a ciertos silenciadores con cortafuegos. Controle si el silenciador de su máquina lo tiene.

¡ATENCIÓN! Recuerde que: Los gases de escape del motor están calientes y pueden contener chispas que pueden provocar incendio. Por esa razón, ¡nunca arranque la máquina en interiores o cerca de material inflamable! Hoja y protección de la hoja Para el silenciador, es sumamente importante seguir las instrucciones de control, mantenimiento y servicio. Nunca utilice una máquina que tenga un silenciador defectuoso. La parte exterior de las hojas (1) tienen forma de protecciones. La protección de las hoja está destinada a evitar que cualquier parte del cuerpo entre en contacto con las hojas. Compruebe regularmente que el silenciador esté firmemente montado en la máquina. Controle la protección de las cuchillas para asegurarse de que no presente daños ni deformaciones. Si la unidad de corte está doblada o dañada, debe cambiarse. Si el silenciador de su máquina lleva rejilla apagachispas, límpiela a intervalos regulares. La obturación de la rejilla produce el sobrecalentamiento del motor, con el riesgo consiguiente de averías graves.

Engranaje Después de trabajar con la máquina, el engranaje está caliente. No toque el engranaje para evitar quemaduras. ¡ATENCIÓN! El silenciador con catalizador se calienta mucho durante el uso y permanece caliente aún luego de apagado el motor. Lo mismo rige para la marcha en ralentí. Su contacto puede quemar la piel. ¡Tenga en cuenta el peligro de incendio! ¡ATENCIÓN! En el interior del silenciador hay sustancias químicas que pueden ser cancerígenas. Evitar el contacto con estas sustancias si se daña el silenciador. Spanish – 169

MANIPULACION DEL COMBUSTIBLE

Seguridad en el uso del combustible

Nunca arranque la máquina:

Si derramó combustible sobre la máquina. Seque cualquier residuo y espere a que se evaporen los restos de combustible.

Si se salpicó el cuerpo o las ropas, cambie de ropas. Lave las partes del cuerpo que han entrado en contacto con el combustible. Use agua y jabón.

Si hay fugas de combustible en la máquina. Compruebe regularmente si hay fugas en la tapa del depósito o en los conductos de combustible. Transporte y almacenamiento ¡ATENCIÓN! El combustible y los vapores de combustible son muy inflamables y pueden causar daños graves por inhalación y contacto con la piel. Por consiguiente, al manipular combustible proceda con cuidado y procure que haya buena ventilación. Gasolina ¡NOTA! Use siempre gasolina de buena calidad mezclada con aceite de como mínimo 90 octanos (RON). Si su máquina está equipada con catalizador (vea el capítulo Datos técnicos), debe usarse siempre gasolina sin plomo de buena calidad mezclada con aceite. La gasolina con plomo avería el catalizador.

Tras utilizarlo, deje que el cortasetos se enfríe antes de almacenarlo.

Almacene y transporte la máquina y el combustible de manera que eventuales fugas o vapores no puedan entrar en contacto con chispas o llamas, por ejemplo, máquinas eléctricas, motores eléctricos, contactos eléctricos/interruptores de corriente o calderas.

Para almacenar y transportar combustible se deben utilizar recipientes diseñados y homologados para tal efecto.

Si la máquina se va a almacenar por un período largo, se debe vaciar el depósito de combustible. Pregunte en la estación de servicio más cercana qué hacer con el combustible sobrante.

Antes del almacenaje prolongado, limpie bien la máquina y haga el servicio completo.

La protección para transportes del equipo de corte siempre debe estar montada durante el transporte o almacenamiento de la máquina. Aceite para motores de dos tiempos

Asegure la máquina durante el transporte.

Para un resultado y prestaciones óptimos, utilice aceite para motores de dos tiempos Universal, Universal powered by McCULLOCH, especialmente fabricado para motores de dos tiempos refrigerados por aire.

No utilice nunca aceite para motores de dos tiempos fuera borda refrigerados por agua (llamado outboard oil), con designación TCW.

No utilice nunca aceite para motores de cuatro tiempos.

Un aceite de calidad deficiente o una mezcla de aceite/combustible demasiado rica puede perjudicar el funcionamiento del catalizador y reducir su vida útil.

¡ATENCIÓN! Sea cuidadoso al manejar el combustible. Piense en los riesgos de incendio, explosión e intoxicación respiratoria. Si hay disponible gasolina menos nociva para el medio ambiente, denominada gasolina de alquilato, se debe usar este tipo de gasolina.

El octanaje mínimo recomendado es 90 (RON). Si se hace funcionar el motor con gasolina de octanaje inferior a 90, puede producirse clavazón. Esto aumenta la temperatura del motor, con el consiguiente riesgo de averías.

Para trabajar durante mucho tiempo en altas revoluciones se recomienda el uso de gasolina con más octanos. Carburante ¡NOTA! La máquina tiene un motor de dos tiempos, por lo que debe utilizarse siempre una mezcla de gasolina con aceite para motores de dos tiempos. Para obtener una mezcla con las proporciones correctas, debe medirse con precisión la cantidad de aceite que se mezclará. En la mezcla de pequeñas cantidades de combustible, los errores más insignificantes en la medición del aceite influyen considerablemente en las proporciones de la mezcla. 1:50 (2%) con aceite para motores de dos tiempos Universal, Universal powered by McCULLOCH. 1:33 (3 %) con otros aceites para motores de dos tiempos refrigerados por aire y clasificados para JASO FB/ISO EGB. 170 – Spanish

MANIPULACION DEL COMBUSTIBLE

Aceite para motores de dos Gasolina, litros tiempos, litros 2% (1:50) 3% (1:33)

¡ATENCIÓN! Las siguientes medidas preventivas reducen el riesgo de incendio: No fume ni ponga objetos calientes cerca del combustible. Mezcla

Siempre haga la mezcla de gasolina y aceite en un recipiente limpio, homologado para gasolina. No haga nunca el repostaje con el motor en marcha.

Primero, ponga la mitad de la gasolina que se va a mezclar. Luego, añada todo el aceite y agite la mezcla. A continuación, añada el resto de la gasolina. Haga el repostaje en una zona bien ventilada. No haga el repostaje de la máquina en interiores.

Agite bien la mezcla de combustible antes de ponerla en el depósito de combustible de la máquina. Apague el motor y deje que se enfríe unos minutos antes de repostar. Para repostar, abra despacio la tapa del depósito de combustible para evacuar lentamente la eventual sobrepresión. Después de repostar, apriete bien la tapa del depósito de combustible. Antes de arrancar, aparte siempre la máquina del lugar y de la fuente de repostaje.

No mezcle más combustible que el necesario para utilizar un mes como máximo.

Utilice un recipiente de combustible con protección antirebose.

Si no se ha utilizado la máquina por un tiempo prolongado, vacíe el depósito de combustible y límpielo.

Limpie alrededor de la tapa del depósito. Los residuos en el depósito ocasionan problemas de funcionamiento.

Asegúrese de que el combustible esté bien mezclado sacudiendo el recipiente antes de llenar el depósito.

¡ATENCIÓN! El silenciador del catalizador se calienta mucho, tanto durante el funcionamiento como después de la parada. Incluso funcionando éste en ralentí. Tenga presente el peligro de incendio, especialmente al manejar sustancias y/o gases inflamables. Spanish – 171

Inspeccione el área de trabajo. Retire objetos que puedan ser lanzados. Controle el equipo de corte. Nunca utilice cuchillas romas, agrietadas o dañadas. Controle que la máquina esté en excelentes condiciones de funcionamiento. Verifique que todas las tuercas y tornillos estén apretados. Asegúrese de que el engranaje esté suficientemente lubricado. Consulte las instrucciones bajo el título Engranaje. Compruebe que el equipo de corte siempre se detenga en ralentí. Utilice la máquina solamente para el uso al que está destinada. Controle que los mangos y las funciones de seguridad estén en buenas condiciones. No utilice nunca una máquina que carece de una pieza o que ha sido modificada fuera de las especificaciones. Todas las cubiertas deben estar correctamente montadas y en buenas condiciones antes de arrancar la máquina. Ponga el estrangulador en la posición de estrangulamiento. (2) Bomba de combustible: Presione varias veces la membrana de goma de la bomba de combustible hasta que comience a llenarse de combustible (unas 6 veces). No es necesario llenar completamente la membrana. Arranque y parada (3) Arranque

¡ATENCIÓN! Antes de arrancar la máquina, debe haberse montado la caja de engranajes completa, de lo contrario el embrague se puede aflojar y ocasionar daños personales. Aparte siempre la máquina unos 3 metros del lugar donde cargó de combustible antes de arrancar. Coloque la máquina sobre una base firme. Recuerde que las cuchillas pueden comenzar a moverse cuando arranca el motor. Cerciórese de que las cuchillas no entren en contacto con ningún objeto. Verifique que no haya personas desautorizadas en el lugar de trabajo, dado que existe el riesgo de daños personales graves. La distancia de seguridad es de 15 metros. 172 – Spanish Presione el cuerpo de la máquina contra el suelo con la mano izquierda (ATENCIÓN: ¡No con el pie!). Agarre la empuñadura de arranque y tire despacio de la cuerda con la mano derecha, hasta sentir una resistencia (los dientes de arranque engranan), y después tire rápido y con fuerza. Nunca enrosque el cordón de arranque alrededor de la mano.

(4, 5) Al encender el motor, vuelva a colocar rápidamente el mando del estrangulador en su posición inicial y repita el intento de arranque hasta que el motor arranque. ¡NOTA! Cuando el estrangulador se empuja hacia su posición original, el motor corre a una velocidad aumentada, la denominada posición de aceleración de arranque, y las hojas se mueven. La posición de aceleración de arranque se libera con la palanca del acelerador. ¡NOTA! No extraiga el cordón de arranque al máximo, y no suelte la empuñadura de arranque si ha extraido todo el cordón. Ello puede ocasionar averías en la máquina. Motor caliente Presione el cuerpo de la máquina contra el suelo con la mano izquierda (ATENCIÓN: ¡No con el pie!). Agarre la empuñadura de arranque y tire despacio de la cuerda con la mano derecha, hasta sentir una resistencia (los dientes de arranque engranan), y después tire rápido y con fuerza. Nunca enrosque el cordón de arranque alrededor de la mano. Parada El motor se para poniendo el contacto de parada en la posición de parada. ¡NOTA! El contacto de parada retorna automáticamente a la posición de arranque. Por consiguiente, antes de realizar trabajos de montaje, control y/o mantenimiento se debe quitar el capuchón de encendido de la bujía para evitar el arranque imprevisto. Spanish – 173

Instrucciones generales de trabajo Instrucciones de seguridad durante el trabajo ¡IMPORTANTE! Este capítulo trata de las reglas de seguridad básicas para trabajar con el cortasetos. Cuando se vea en una situación insegura para continuar el trabajo, debe consultar a un experto. Póngase en contacto con su distribuidor o taller de servicio. Evite todo uso para el cual no se sienta suficientemente calificado.

¡ATENCIÓN! La máquina puede ocasionar lesiones graves. Lea atentamente las instrucciones de seguridad. Aprenda a utilizar la máquina.

¡ATENCIÓN! Herramienta cortante. No toque la herramienta sin apagar antes el motor. Instrucciones de seguridad para el entorno

No permita nunca que los niños utilicen la máquina.

Observe el entorno y asegúrese de que no haya riesgo de tocar a personas o animales con el equipo de corte.

Controle que nadie se acerque a menos de 15 metros durante el trabajo.

Nunca deje que terceros utilicen la máquina sin asegurarse primero de que hayan entendido el contenido de este manual de instrucciones.

No trabaje nunca desde una escalera, taburete u otra posición elevada que no tenga un apoyo completamente seguro.

Debe tenerse en cuenta que el operador es responsable de los accidentes o riesgos que ocurran a otras personas o a su propiedad. 174 – Spanish

Cerciórese siempre de tener una posición de trabajo segura y firme.

No abandonar nunca la máquina sin vigilar, con el motor en marcha.

Utilice siempre las dos manos para sostener la máquina. Mantenga la máquina delante del cuerpo.

Cerciórese de mantener las manos y los pies alejados del equipo de corte mientras el motor está en marcha.

Al apagar el motor, mantenga las manos y los pies alejados del equipo de corte hasta que el motor se detenga por completo.

Tenga cuidado con los trozos de rama que pueden salir despedidos durante el corte.

No corte demasiado cerca del suelo. Pueden salir lanzadas piedras u otros objetos.

Controle el objeto a cortar para cerciorarse de que no tiene elementos extraños como cables de electricidad, insectos, animales, etc., u elementos que puedan dañar el equipo de corte, por ejemplo objetos de metal.

Si choca con algún objeto o si se producen vibraciones fuertes, pare la máquina. Desconecte el cable de encendido de la bujía. Controle que la máquina no esté dañada. Repare posibles averías.

Si las cuchillas se atascan en algún objeto durante el corte, apague primero el motor y espere a que las cuchillas se detengan completamente antes de despejar el objeto. Desconecte el cable de encendido de la bujía. Técnica básica de trabajo Si las hojas se atascan es posible soltarlas colocando la llave combinada en la caja de engranajes. Retire el tapón del lubricante, introduzca la llave combinada en los engranajes y gírela hacia atrás y adelante.

Trabaje con movimientos pendulares de abajo hacia arriba al cortar los costados.

Adapte la aceleración a la carga.

Al recortar un seto, el motor siempre debe estar dirigido hacia afuera del seto.

Para lograr un buen equilibrio, mantenga siempre la máquina lo más cerca posible del cuerpo.

Tenga cuidado de que la punta no toque el suelo.

No trate de forzar el trabajo, desplácese a una velocidad constante para cortar todos los tallos de forma pareja. Instrucciones de seguridad después del trabajo

Si la máquina no se utiliza, coloque siempre la protección para transporte sobre el equipo de corte.

Antes de la limpieza, reparación o inspección, cerciórese de que el equipo de corte se haya detenido. Desconecte el cable de encendido de la bujía.

Utilice siempre guantes resistentes al reparar el equipo de corte. Éste es muy filoso y puede ocasionar cortes con facilidad.

Guarde la máquina fuera del alcance de los niños.

Para las reparaciones, utilice solamente repuestos originales. ERGOLITE 6028 El mango trasero del cortasetos puede regularse en cinco posiciones tirando del fiador hacia afuera. (ver la figura). Al regular la posición del mango, el cortasetos debe estar en marcha lenta o sin funcionar.

Durante el trabajo, el mango siempre debe mirar hacia arriba, independientemente del sentido de dirección del cortasetos. Spanish – 175 MANTENIMIENTO Carburador Reglaje del régimen de ralentí Antes de hacer un ajuste, controle que el filtro de aire esté limpio y que tenga colocada la tapa. Asegúrese de que la posición de aceleración de arranque está desacoplada. Regule el régimen de ralentí con el tornillo T, si es necesario un reajuste. Gire primero el tornillo T en el sentido de las agujas del reloj hasta que el equipo de corte comience a moverse. Después gire el tornillo en el sentido contrario, hasta que el equipo de corte se detenga. El régimen de ralentí es correcto cuando el motor funciona de forma pareja en todas las posiciones. También debe existir un buen margen hasta el régimen de ralentí en que empieza a moverse el equipo de corte. En silenciadores sin catalizador, el apagachispas se debe limpiar y cambiar una vez por semana, si es necesario. Si el apagachispas presenta daños, se debe cambiar. Si el apagachispas se bloquea frecuentemente, puede significar que el carburador no está bien ajustado o que se ha mezclado demasiado aceite con la gasolina. En silenciadores con catalizador, se debe controlar el apagachispas y limpiarlo, si es necesario, una vez por mes. Si el apagachispas presenta daños, se debe cambiar. Si el apagachispas se obstruye con frecuencia, esto puede ser señal de que el catalizador no funciona correctamente. Consulte a su distribuidor para un control. Si el apagachispas se obstruye, la máquina se recalienta y se dañan el cilindro y el pistón. ¡NOTA! No utilice nunca la máquina con un silenciador en mal estado. Régimen recomendado en ralentí: Vea el capítulo Datos técnicos.

¡ATENCIÓN! El silenciador con catalizador se calienta mucho durante el uso y permanece caliente aún luego de apagado el motor. Lo mismo rige para la marcha en ralentí. Su contacto puede quemar la piel. ¡Tenga en cuenta el peligro de incendio! Sistema refrigerante

¡ATENCIÓN! Si no puede regular el régimen en ralentí para que el equipo de corte deje de girar, consulte a su distribuidor/taller de servicio. No utilice la máquina hasta que no esté correctamente regulada o reparada. Para lograr una temperatura de funcionamiento lo más baja posible, la máquina incorpora un sistema refrigerante. Silenciador ¡NOTA! Algunos silenciadores tienen catalizador. Consulte el capítulo Datos técnicos para ver si su máquina tiene catalizador. El silenciador está diseñado para amortiguar el ruido y para apartar del usuario los gases de escape. Los gases de escape están calientes y pueden contener chispas que pueden ocasionar incendios si se dirigen los gases a materiales secos e inflamables. El sistema refrigerante está compuesto por:

Aletas de enfriamiento en el cilindro.

Cubierta del cilindro (dirige el aire refrigerante hacia el cilindro).

Toma de aire por el cárter (dentro del depósito). Limpie el sistema refrigerante con un cepillo una vez por semana (en condiciones difíciles, con mayor frecuencia). Un sistema refrigerante sucio u obturado produce sobrecalentemiento de la máquina, con las consiguientes averías del cilindro y el pistón. Algunos silenciadores incorporan una red apagachispas. Si su máquina cuenta con este tipo de silenciador, limpie la red apagachispas. Esta limpieza se hace mejor con un cepillo de acero. 176 – Spanish MANTENIMIENTO Bujía Los factores siguientes afectan al estado de la bujía:

Carburador mal regulado.

Mezcla de aceite inadecuada en el combustible (demasiado aceite o aceite inadecuado).

Filtro de aire sucio. Estos factores producen revestimientos en los electrodos de la bujía que pueden ocasionar perturbaciones del funcionamiento y dificultades de arranque. Si la potencia de la máquina es demasiado baja, si es difícil arrancar la máquina o si el ralentí es irregular: revise primero la bujía antes de tomar otras medidas. Si la bujía está muy sucia, límpiela y compruebe que la separación de los electrodos sea de 0,5 mm. La bujía debe cambiarse aproximadamente después de un mes de funcionamiento o más a menudo si es necesario. ¡NOTA! ¡Utilice siempre el tipo de bujía recomendado! Una bujía incorrecta puede arruinar el pistón y el cilindro. Asegúrese de que la bujía tenga supresión de perturbaciones radioeléctricas. Limpieza del filtro de aire Desmonte la cubierta del filtro de aire y retire el filtro. Lávelo en agua jabonosa caliente. Deje que el filtro se seque y luego aplíquele aceite tal y como se indica en las instrucciones. Un filtro utilizado durante mucho tiempo no puede limpiarse del todo. Por tanto, hay que cambiarlo a intervalos regulares. Un filtro de aire averiado debe cambiarse. Impregnación con aceite del filtro de aire Use siempre aceite para filtros de, art. n°. 531 00 92-48. El aceite para filtros contiene disolvente para facilitar su distribución uniforme en el filtro. Evite por lo tanto su contacto con la piel. Introduzca el filtro en una bolsa de plástico y vierta el aceite para filtros. Masajee la bolsa para distribuir el aceite. Apriete el filtro en la bolsa y tire el exceso de aceite antes de colocar el filtro en la máquina. No use nunca aceite común para motores. Éste desciende bastante rápido a través del filtro, depositándose en el fondo. Engranaje Filtro de aire El filtro de aire debe limpiarse regularmente de polvo y suciedad para evitar:

Reducción de la potencia

Desgaste innecesario de las piezas del motor.

Un consumo de combustible excesivo. En la caja de engranajes hay un tapón para introducir el lubricante. Utilice el tubo para introducir la grasa y repita este paso cada 25 horas. Use la grasa especial de Husqvarna. Limpie el filtro cada 25 horas de funcionamiento o más seguido si trabaja en un entorno muy polvoriento. ¡NOTA! No llene el engranaje totalmente con grasa. El calor que se produce al hacer funcionar la máquina hace que la grasa se dilate. Una cantidad excesiva de grasa en el engranaje puede dañar las juntas y ocasionar fugas de grasa. Generalmente, el lubricante en el cuerpo del engranaje no requiere cambiarse excepto cuando se realizan reparaciones. Spanish – 177 MANTENIMIENTO Equipo de corte Compruebe que los tornillos de las unidades de corte están bien colocados. Apriételos con un par de apriete de 7–10 Nm. Limpieza y lubricación Limpiar las cuchillas de resina y sabia con el detergente 531 00 75-13 (UL22) antes y después de cada empleo. Compruebe que los bordes de la hoja no están dañados ni deformados. Retire las rebabas que pueda encontrar. Compruebe que las hojas se mueven sin atascarse. Retire el botón del lubricante de la caja de engranajes, introduzca la llave combinada y gírela hacia atrás y adelante. Lubricar las cuchillas con el lubricante especial referencia 531 00 75-12 (UL 21) antes del almacenaje prolongado. 178 – Spanish MANTENIMIENTO Programa de mantenimiento A continuación incluimos una lista con los puntos de mantenimiento a efectuar en la máquina. La mayoría de los puntos se describen en el capítulo “Mantenimiento”. El usuario sólo puede efectuar los trabajos de mantenimiento y servicio descritos en este manual. Los trabajos de mayor envergadura debe efectuarlos un taller de servicio oficial. Mantenimiento Limpie la parte exterior de la máquina. Antes de utilizar la máquina: Después de 100 horas en uso Cada vez, después de usar la máquina Controle que los casquillos aislantes de las vibraciones no estén dañados.

Para reducir el riesgo de incendio hay que limpiar el silenciador, el tubo de escape y el motor de suciedad, hojas, lubricante sobrante, etc.

Controle que el mando de detención funcione.

Controle que las cuchillas no giren en ralentí.

Compruebe que las cuchillas están intactas y que no tienen grietas ni otros daños. Cambie las cuchillas si es necesario.

Controle la protección de las cuchillas para asegurarse de que no presente daños ni deformaciones. Si la protección de la hoja está doblada o dañada, sustituya la hoja.

Si la unidad de corte está doblada o dañada, debe cambiarse.

Controle que la protección para la mano no esté dañada. Reemplace una protección dañada.

Compruebe que los tornillos y las tuercas estén apretados.

Controle que no haya fugas de combustible del motor, del depósito o de los conductos de combustible.

Limpie el filtro de aire y aplíquele aceite. Limpiar más a menudo si trabaja en un entorno muy polvoriento. Después de 40 horas en uso (25 tim). Controle el mecanismo de arranque y la cuerda del mismo.

Compruebe que estén intactos los aisladores de vibraciones.

Limpie la bujía por fuera. Quítela y controle la distancia entre los electrodos. Ajuste la distancia a 0,5 mm o cambie la bujía. Controle que la bujía tenga supresión de perturbaciones radioeléctricas.

Limpie el sistema de refrigeración de la máquina.

Limpie el exterior del carburador y la zona alrededor del mismo.

Rellene grasa en la caja de engranajes. Repita este procedimiento cada 25 horas de trabajo aproximadamente.

Compruebe que los tornillos que mantienen juntas las cuchillas estén correctamente apretados.

Controle y, si es necesario, limpie el apagachispas del silenciador (sólo para silenciador con catalizador).

Limpie el interior del depósito de combustible.

Compruebe que no hay suciedad en el interior del filtro de combustible y que la manguera de combustible no presenta fisuras ni otros defectos. Cámbielo si es necesario.

Revise todos los cables y conexiones.

Compruebe si están desgastados el embrague, los muelles de embrague y el tambor embrague. Cambie los componentes que sea necesario en un taller de servicio oficial.

Cambie la bujía. Controle que la bujía tenga supresión de perturbaciones radioeléctricas.

Régimen máximo de embalamiento recomendado, r.p.m.

Potencia máxima del motor según ISO 8893, kW/ r.p.m. 0,6/7800 0,6/7800 Silenciador con catalizador

Sist. de encendido con reg. de veloc.

Distancia de electrodos, mm 0,5 0,5 0,3 0,3 4,8 5,0 Nivel de potencia acústica medido dB(A)

Nivel de potencia acústica garantizado LWA dB(A)

Sistema de encendido Sistema de combustible y lubricación Capacidad del depósito de gasolina, litros Peso Peso, sin combustible, kg Emisiones de ruido (ver la nota 1) Niveles acústicos (vea la nota 2) Nivel de presión sonora equivalente en la oreja del usuario, medido según EN ISO 10517, dB(A):

Niveles de vibraciones (vea la nota 3) Niveles de vibración equivalentes (ahv, eq) en las empuñaduras, medidos según la norma EN ISO 10517, m/s2. Mango delantero/trasero: 3,5/4,4 4,1/4,2 Tipo Doble lado Doble lado Longitud, mm

Velocidad de la cuchilla, corte/min.

Cuchillas Nota 1: Emisiones sonoras en el entorno medidas como potencia acústica (LWA) según la directiva CE 2000/14/CE. El nivel referido de potencia sonora de la máquina se ha medido con el equipo de corte original que produce el nivel más elevado. La diferencia entre la potencia sonora garantizada y medida es que la potencia sonora garantizada también incluye la dispersión en el resultado de la medición y las variaciones entre diferentes máquinas del mismo modelo, según la Directiva 2000/14/CE. Nota 2: Los datos referidos del nivel de presión sonora equivalente de la máquina tienen una dispersión estadística habitual (desviación típica) de 1 dB (A). Nota 3: Los datos referidos del nivel de vibración equivalente poseen una dispersión estadística habitual (desviación típica) de 1 m/s2. 180 – Spanish DATOS TECNICOS Declaración CE de conformidad (Rige sólo para Europa) Nosotros, Husqvarna AB, SE-561 82 Huskvarna, Suecia, tel. +46-36-146500, declaramos que los cortasetos McCULLOCH SUPERLITE 4528, ERGOLITE 6028, a partir del número de serie del año 2011 en adelante (el año se indica claramente en la placa de identificación, seguido del número de serie), cumplen con las siguientes disposiciones de las Directivas del Consejo: - 2006/42/CE «relativa a máquinas» del 17 de mayo de 2006. - 2004/108/CEE, ”referente a compatibilidad electromagnética”, del 15 de diciembre de 2004. - 2000/14/CE, ”sobre emisiones sonoras en el entorno” del 8 de mayo de 2000. Declaración de conformidad efectuada según el anexo V. Para más información sobre las emisiones sonoras, consulte el capítulo Datos técnicos. Se han aplicado las siguientes normas: EN ISO 12100-2:2009, CISPR 12:2007, EN ISO 10517:2009 SMP, Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Suecia, ha efectuado el examen de tipo voluntario para Husqvarna AB. Los certificados tienen el número:

SEC/11/2327, 01/094/017 - SUPERLITE 4528, ERGOLITE 6028

Huskvarna, 13 de octubre de 2011 Bengt Frögelius, Jefe de Desarrollo (Presentante autorizado de Husqvarna AB y responsable de la documentación técnica.) Spanish – 181

Carburador incorrectamente regulado.
