NÁVOD NA OBSLUHU SUPERLITE 4528 MC CULLOCH

VAROVANIE! Dlhodobé vystavenie hluku môÏe spôsobiÈ trvalé po‰kodenie sluchu. VÏdy preto pouÏívajte schválené chrániãe sluchu. VAROVANIE! Za Ïiadnych okolností nemeÀte pôvodnú kon‰trukciu stroja bez schválenia od v˘robcu. VÏdy pouÏívajte originálne náhradné diely. Nepovolené zmeny alebo príslu‰enstvo môÏu viesÈ k váÏnemu zraneniu alebo smrti obsluhy alebo ostatn˘ch osôb. VAROVANIE! Nesprávne alebo neopatrné pouÏívanie plotostrihu môÏe z neho spraviÈ nebezpeãn˘ nástroj, ktor˘ môÏe spôsobiÈ váÏne alebo dokonca smrteºné poranenia. Je nanajv˘‰ dôleÏité, aby ste si preãítali a porozumeli obsahu tejto pouÏívateºskej príruãky.

Slovak – 303 ÚVOD VáÏen˘ zákazník, ëakujeme, Ïe ste si vybrali v˘robok od spoloãnosti McCulloch. Stali ste sa tak súãasÈou príbehu, ktor˘ sa zaãal veºmi dávno, keì spoloãnosÈ McCulloch Corporation spustila v˘robu motorov poãas 2. svetovej vojny. Od r. 1949, kedy spoloãnosÈ McCulloch predstavila svoju prvú ºahkú reÈazovú pílu pre jednu osobu, práca s drevom uÏ nikdy nebola ako predt˘m. V priebehu desaÈroãí sa obnovovala ponuka inovatívnych reÈazov˘ch píl a spoloãnosÈ roz‰írila svoje aktivity, najskôr v˘robou motorov pre lietadlá a motokáry v 50. rokoch, potom v˘robou mini reÈazov˘ch píl v 60. rokoch. Neskôr, v 70. a 80. rokoch, boli do ponuky pridané vyÏínaãe a fúkacie vysávaãe. Dnes spoloãnosÈ McCulloch ako súãasÈ skupiny Husqvarna pokraãuje v tradícii v˘konn˘ch motorov, technick˘ch inovácií a v˘razného dizajnu, ktoré sú pre nás príznaãné uÏ viac ako pol storoãia. ZniÏovanie spotreby paliva, mnoÏstva emisií a hluãnosti je pre nás hlavnou prioritou, rovnako ako zvy‰ovanie bezpeãnosti a pohodlného ovládania. Pevne dúfame, Ïe budete spokojn˘ s v˘robkom znaãky McCulloch, pretoÏe je vyroben˘ tak, aby vám robil spoloãnosÈ po dlh˘ ãas. DodrÏiavaním rád uveden˘ch v tomto návode na pouÏitie t˘kajúcich sa pouÏívania, servisu a údrÏby môÏete predæÏiÈ ÏivotnosÈ v˘robku. Ak budete potrebovaÈ profesionálnu pomoc s opravou alebo servisom, pouÏite sluÏbu Service Locator na internetovej stránke www.mcculloch.biz. Firma McCulloch neustále ìalej vyvíja svoje v˘robky a preto si vyhradzuje právo modifikovaÈ dizajn a vzhºad v˘robkov bez toho, aby o tom dopredu informovala. Tento návod si tieÏ môÏete prevziaÈ z internetovej stránky www.mcculloch.biz. 304 – Slovak âO JE âO?

Predná rukovät’ 17 Vypínaã

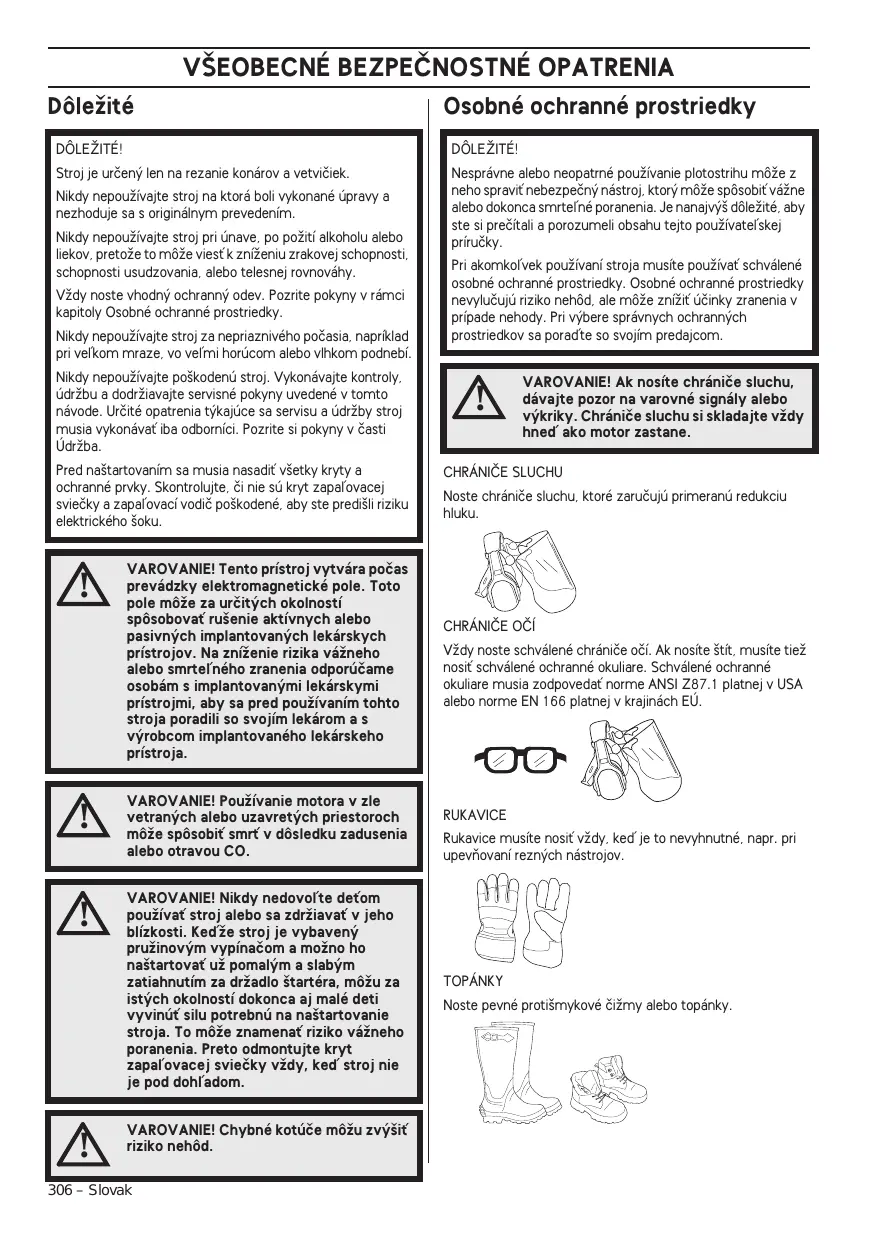

Kryt vzduchového filtra 20 Chrániã ruky 10 Palivová pumpa. 21 Kombinovan˘ kºúã 11 Palivová nádrÏ 22 Mazacia rúrka Slovak – 305 V·EOBECNÉ BEZPEâNOSTNÉ OPATRENIA DôleÏité Osobné ochranné prostriedky DÔLEÎITÉ! DÔLEÎITÉ! Stroj je urãen˘ len na rezanie konárov a vetviãiek. Nesprávne alebo neopatrné pouÏívanie plotostrihu môÏe z neho spraviÈ nebezpeãn˘ nástroj, ktor˘ môÏe spôsobiÈ váÏne alebo dokonca smrteºné poranenia. Je nanajv˘‰ dôleÏité, aby ste si preãítali a porozumeli obsahu tejto pouÏívateºskej príruãky. Nikdy nepouÏívajte stroj na ktorá boli vykonané úpravy a nezhoduje sa s originálnym prevedením. Nikdy nepouÏívajte stroj pri únave, po poÏití alkoholu alebo liekov, pretoÏe to môÏe viesÈ k zníÏeniu zrakovej schopnosti, schopnosti usudzovania, alebo telesnej rovnováhy. VÏdy noste vhodn˘ ochrann˘ odev. Pozrite pokyny v rámci kapitoly Osobné ochranné prostriedky. Nikdy nepouÏívajte stroj za nepriaznivého poãasia, napríklad pri veºkom mraze, vo veºmi horúcom alebo vlhkom podnebí. Nikdy nepouÏívajte po‰kodenú stroj. Vykonávajte kontroly, údrÏbu a dodrÏiavajte servisné pokyny uvedené v tomto návode. Urãité opatrenia t˘kajúce sa servisu a údrÏby stroj musia vykonávaÈ iba odborníci. Pozrite si pokyny v ãasti ÚdrÏba. Pred na‰tartovaním sa musia nasadiÈ v‰etky kryty a ochranné prvky. Skontrolujte, ãi nie sú kryt zapaºovacej svieãky a zapaºovací vodiã po‰kodené, aby ste predi‰li riziku elektrického ‰oku.

VAROVANIE! Tento prístroj vytvára poãas prevádzky elektromagnetické pole. Toto pole môÏe za urãit˘ch okolností spôsobovaÈ ru‰enie aktívnych alebo pasivn˘ch implantovan˘ch lekárskych prístrojov. Na zníÏenie rizika váÏneho alebo smrteºného zranenia odporúãame osobám s implantovan˘mi lekárskymi prístrojmi, aby sa pred pouÏívaním tohto stroja poradili so svojím lekárom a s v˘robcom implantovaného lekárskeho prístroja. VAROVANIE! PouÏívanie motora v zle vetran˘ch alebo uzavret˘ch priestoroch môÏe spôsobiÈ smrÈ v dôsledku zadusenia alebo otravou CO. VAROVANIE! Nikdy nedovoºte deÈom pouÏívaÈ stroj alebo sa zdrÏiavaÈ v jeho blízkosti. KeìÏe stroj je vybaven˘ pruÏinov˘m vypínaãom a moÏno ho na‰tartovaÈ uÏ pomal˘m a slab˘m zatiahnutím za drÏadlo ‰tartéra, môÏu za ist˘ch okolností dokonca aj malé deti vyvinúÈ silu potrebnú na na‰tartovanie stroja. To môÏe znamenaÈ riziko váÏneho poranenia. Preto odmontujte kryt zapaºovacej svieãky vÏdy, keì stroj nie je pod dohºadom. VAROVANIE! Chybné kotúãe môÏu zv˘‰iÈ riziko nehôd. 306 – Slovak Pri akomkoºvek pouÏívaní stroja musíte pouÏívaÈ schválené osobné ochranné prostriedky. Osobné ochranné prostriedky nevyluãujú riziko nehôd, ale môÏe zníÏiÈ úãinky zranenia v prípade nehody. Pri v˘bere správnych ochrann˘ch prostriedkov sa poraìte so svojím predajcom.

VAROVANIE! Ak nosíte chrániãe sluchu, dávajte pozor na varovné signály alebo v˘kriky. Chrániãe sluchu si skladajte vÏdy hneì ako motor zastane. CHRÁNIâE SLUCHU Noste chrániãe sluchu, ktoré zaruãujú primeranú redukciu hluku. CHRÁNIâE OâÍ VÏdy noste schválené chrániãe oãí. Ak nosíte ‰tít, musíte tieÏ nosiÈ schválené ochranné okuliare. Schválené ochranné okuliare musia zodpovedaÈ norme ANSI Z87.1 platnej v USA alebo norme EN 166 platnej v krajinách EÚ. RUKAVICE Rukavice musíte nosiÈ vÏdy, keì je to nevyhnutné, napr. pri upevÀovaní rezn˘ch nástrojov. TOPÁNKY Noste pevné proti‰mykové ãiÏmy alebo topánky. V·EOBECNÉ BEZPEâNOSTNÉ OPATRENIA ODEV Poistná páãka plynu Noste odevy vyrobené z pevnej tkaniny a nenoste voºn˘ odev, ktor˘ sa môÏe zachytiÈ na vetviãkách a konároch. VÏdy noste dlhé odolné nohavice. Nenoste ‰perky, krátke nohavice, sandále ani nepracujte bosí. Zopnite si vlasy, aby nesiahali niωie ako po plecia. Poistná páãka plynu je skon‰truovaná na zabránenie náhodnému stlaãeniu plynu. Ak stlaãíte poistnú páãku plynu (A) (napr. vtedy, keì uchopíte drÏadlo), uvoºníte ovládanie plynu (B). Keì uvoºníte drÏadlo, ovládanie plynu a poistnú páãku plynu sa spoloãne vrátia späÈ so svojej pôvodnej polohy. Tento pohyb je ovládan˘ dvoma nezávisl˘mi vratn˘mi pruÏinami. Toto usporiadanie zabezpeãí, Ïe plyn sa v kºude automaticky zablokuje. LEKÁRNIâKA Majte vÏdy po ruke lekárniãku.

Bezpeãnostné vybavenie stroja Táto ãasÈ vysvetºuje rôzne bezpeãnostné funkcie stroja, ako fungujú a základnú in‰pekciu a údrÏbu, ktoré by ste mali vykonávaÈ na zabezpeãenie bezpeãnej prevádzky. Pozrite si ãasÈ âo je ão?, kde nájdete umiestnenie t˘chto ãastí na stroji. Presvedãte sa, ãi je ovládanie plynu zablokované pri nastavení na voºnobeh, keì je poistná páãka plynu uvoºnená. Ak údrÏbu stroja nevykonávate správnym spôsobom a servis alebo opravy nevykonáva profesionál, môÏe sa skrátiÈ ÏivotnosÈ stroja a zv˘‰iÈ riziko nehôd. Ak chcete získaÈ viac informácií, kontaktujte najbliωi autorizovan˘ servis. DÔLEÎITÉ! V‰etky servisné a opravné práce na stroji si vyÏadujú ‰peciálne ‰kolenie. Toto zvlá‰È platí o bezpeãnostnom vybavení stroja. Ak stroj neprejde niektorou z kontrol popísan˘ch niωie, doneste ho do servisnej dielne. Pri kúpe ktoréhokoºvek z na‰ich v˘robkov vám zaruãujeme dostupnosÈ odborn˘ch opráv a servis. Ak maloobchodn˘ predajca, ktor˘ vám predáva stroj nie je servisn˘ zástupca, poÏiadajte ho o adresu najbliωej servisnej dielne.

Na‰tartujte motor a presvedãte sa, ãi sa motor zastaví, keì pohnete vypínaãom do polohy stop. Vypínaã sa automaticky vráti do polohy ‰tartovania. Kryt zapaºovacej svieãky treba pri montáÏi, kontrole a údrÏbe odmontovaÈ zo svieãky, aby sa zabránilo náhodnému na‰tartovaniu. VAROVANIE! Nadmerné vystavovanie sa vibráciam môÏe spôsobiÈ problémy s krvn˘m obehom u ºudí, ktorí ho majú zhor‰en˘, a taktieÏ môÏe spôsobiÈ po‰kodenie nervov. Ak sa u vás objavia príznaky nadmerného vystavenia sa vibráciam, kontaktujte svojho lekára. Tieto príznaky sú t⁄pnutie, strata citu, chvenie, pichanie, bolesÈ, strata sily, zmeny vo farbe a stave pleti. Príznaky sa beÏne pociÈujú v prstoch, na rukách alebo na zápästí. Riziko je väã‰ie pri nízkych teplotách. Chrániã ruky Tlmiã v˘fuku Chrániã ruky zabraÀuje, aby sa ruka dostala do kontaktu s rotujúcimi kotúãmi, ak sa napríklad pouÏívateºovi vy‰mykne predná rukoväÈ. Tlmiã v˘fuku je kon‰truovan˘ na udrÏovanie minimálnych úrovní hluku a na smerovanie v˘fukov˘ch plynov smerom od pouÏívateºa. Tlmiã v˘fuku s katalyzátorom je tieÏ urãen˘ na redukciu ‰kodliv˘ch v˘fukov˘ch plynov. V krajinách s tepl˘m a such˘m podnebím hrozí veºké riziko poÏiaru. Niektoré tlmiãe v˘fuku sú preto vybavené zachytávaãom iskier. Skontrolujte, ãi je tlmiã v˘fuku vo va‰om stroji vybaven˘ tak˘mto zachytávaãom. Skontrolujte, ãi je chrániã ruky pripevnen˘ správne. Skontrolujte, ãi nie je chrániã ruky po‰koden˘. Systém na tlmenie vibrácií V prípade tlmiãa v˘fuku je veºmi dôleÏité, aby ste sa riadili pokynmi ohºadom kontroly, údrÏby a servisu stroja. Stroj je vybaven˘ systémom na tlmenie vibrácií, ktor˘ je urãen˘ na minimalizovanie vibrácií a uºahãuje jeho prevádzku. Nikdy nepouÏívajte stroj, ktor˘ má chybn˘ tlmiã v˘fuku! Systém na tlmenie vibrácií zniÏuje prenos vibrácií medzi motorovou jednotkou/rezn˘m zariadením a rukoväÈami stroja. Teleso motora vrátane noÏov je zavesené na rukoväti pomocou ‰tyroch gumen˘ch objímok. Pravidelne kontrolujte, ãi je tlmiã v˘fuku pevne pripevnen˘ k motoru. 308 – Slovak V·EOBECNÉ BEZPEâNOSTNÉ OPATRENIA Ak je tlmiã v˘fuku na va‰om stroji vybaven˘ zachytávaãom iskier, je potrebné ho pravidelne ãistiÈ. Zanesen˘ zachytávaã spôsobí prehriatie motora a môÏe zapríãiniÈ jeho váÏne po‰kodenie.

SkriÀa prevodovky Poãas pouÏívania stroja sa skriÀa prevodovky zahrieva. Nedot˘kajte sa skrine prevodovky, aby ste predi‰li popáleniu. VAROVANIE! Tlmiãe vybavené katalyzátorom sa pri pouÏívaní veºmi zahrievajú a ostávajú horúce e‰te nejak˘ ãas po vypnutí. To isté sa t˘ka aj pri voºnobehu. Pri kontakte môÏe dôjsÈ k popáleninám. Existuje riziko poÏiaru. VAROVANIE! Tlmiã v˘fuku obsahuje chemické látky, ktoré môÏu maÈ karcinogénne úãinky. Vyh˘bajte sa kontaktu s t˘mito chemick˘mi látkami v prípade, Ïe sa tlmiã v˘fuku pokazí. VAROVANIE! Nezabúdajte, Ïe: V˘fukové plyny z motora sú horúce a môÏu obsahovaÈ iskry, ktoré môÏu vyvolaÈ poÏiar. Nikdy ne‰tartujte stroj vo vnútri alebo v blízkosti horºavého materiálu! NôÏ a chrániã noÏa Vonkaj‰ia ãasÈ noÏov (1) je tvarovaná ako chrániã noÏov. Chrániã noÏa slúÏi na ochranu tela pouÏívateºa pred kontaktom s noÏmi. Skontrolujte, ãi nie je ochrana kotúãa po‰kodená alebo zdeformovaná. Ak je rezné zariadenie ohnuté alebo po‰kodené, vymeÀte ho. Slovak – 309

V prípade, Ïe vylejete palivo na seba alebo na svoje ‰aty, vymeÀte si ich. Poum˘vajte si v‰etky ãasti tela, ktoré pri‰li do kontaktu s palivom. PouÏite mydlo a vodu.

NeÏ uskladníte plotostrih, nechajte ho najskôr vychladnúÈ.

Pri skladovaní stroja na dlhé obdobia je potrebné vyprázdniÈ nádrÏ. Ohºadom zbavenia sa zvy‰ného paliva sa spojte s benzínov˘m ãerpadlom vo va‰om okolí.

VAROVANIE! Pri zaobchádzaní s palivom buìte opatrní. Pamätajte na nebezpeãenstvo poÏiaru, v˘buchu alebo nad˘chania sa v˘parov. Palivo UPOZORNENIE! VÏdy pouÏívajte kvalitnú zmes benzínu a oleja s oktánov˘m ãíslom minimálne 90 (RON). Ak je vበstroj vybaven˘ katalyzátorom (pozri kapitolu Technické údaje), pouÏívajte vÏdy kvalitnú zmes bezolovnatého benzínu a oleja. Olovnat˘ benzín katalyzátor zniãí. Ak je dostupn˘, pouÏívajte benzín s nízkymi emisiami, známy tieÏ ako alkylátov˘ benzín.

Najniωie odporúãané oktánové ãíslo je 90 (RON). Ak prevádzkujete motor pri niωom oktánovom ãísle ako 90, môÏe sa objaviÈ tzv. klepanie. Toto vyvoláva vysokú teplotu motora, ktorá môÏe maÈ za následok váÏne po‰kodenie motora.

PouÏívajte olej pre dvojtaktné motory Universal, Universal powered by McCULLOCH, ktor˘ sa ‰peciálne vyrába pre vzduchom chladené dvojtaktné motory, aby ste tak dosiahli najlep‰í v˘sledok a v˘kon.

Nikdy nepouÏívajte dvojtaktn˘ olej urãen˘ pre vodou chladené závesné motory, niekedy naz˘van˘ aj olej pre lodné motory (TCW).

Nízkokvalitn˘ olej alebo príli‰ obohatená zmes oleja a paliva môÏu ohroziÈ funkciu katalyzátora a zníÏiÈ jeho ÏivotnosÈ.

Pomer zmie‰avania UPOZORNENIE! Stroj je vybaven˘ dvojtaktn˘m motorom a vÏdy sa musí prevádzkovaÈ s pouÏitím zmesi benzínu a dvojtaktného motorového oleja. Je dôleÏité presne nameraÈ mnoÏstvo oleja, ktoré sa má zmie‰aÈ, aby sa zabezpeãilo dosiahnutie správnej zmesi. Pri mie‰aní mal˘ch mnoÏstiev paliva môÏu aj malé nepresnosti znaãne ovplyvniÈ pomer zmesi.

Nenamie‰avajte viac ako maximálne jednomesaãnú zásobu paliva.

Vyãistite priestor okolo palivového veka. Zneãistenie nádrÏe môÏe spôsobiÈ prevádzkové problémy.

Skontrolujte pracovnú oblasÈ. OdstráÀte v‰etky predmety, ktoré by mohli pri strihaní vyletúvaÈ. Opakovane stláãajte membránu odvzdu‰Àovaãa, k˘m sa membrána nezaãne plniÈ palivom (asi ‰esÈkrát). Membrána nemusí byÈ naplnená úplne.

Skontrolujte, ãi je stroj v dobrom stave. Skontrolujte, ãi sú v‰etky matice a skrutky dotiahnuté.

Skontrolujte, ãi je skriÀa prevodovky správne namazaná. Pozrite si pokyny v ãasti SkriÀa prevodovky.

Skontrolujte, ãi sú rukoväÈ a bezpeãnostné funkcie stroja v dobrom stave. Nikdy nepouÏívajte stroj, ktorému ch˘ba urãitá ãasÈ alebo bol upraven˘ inak, ako je uvedené v jeho ‰pecifikáciách.

Pred na‰tartovaním stroja musia byÈ v‰etky kryty správne nasadené a nesmú byÈ po‰kodené.

Dávajte pozor na zvy‰ky konárov, ktoré môÏu vyletúvaÈ pri rezaní.

NereÏte príli‰ blízko pri zemi. MôÏu vyletúvaÈ kamene a iné predmety.

Skontrolujte, ãi v pracovnej oblasti nie sú cudzie predmety ako napríklad elektrické káble, hmyz, zvieratá a pod. alebo iné predmety, napr. predmety z kovu, ktoré by mohli po‰kodiÈ rezn˘ nástavec.

Ak sa pri práci ãokoºvek zasekne v kotúãi, vypnite motor a s ãistením kotúãa poãkajte dovtedy, k˘m motor úplne nezastane. Odpojte kábel vysokého napätia zo zapaºovacej svieãky. VAROVANIE! Stroj môÏe spôsobiÈ váÏne poranenie pouÏívateºa. Starostlivo si preãítajte bezpeãnostné pokyny. Nauãte sa stroj pouÏívaÈ. VAROVANIE! Rezací nástroj. Nedot˘kajte sa nástroja skôr, ako vypnete motor. Bezpeãnostné opatrenia t˘kajúce sa okolia

Presvedãte sa, Ïe v blízkosti nie sú ºudia alebo zvieratá, ktor˘ch by mohla reÈaz zasiahnuÈ.

Zaistite, aby sa poãas práce nikto nepriblíÏil do vzdialenosti men‰ej ako 15 m.

Nikdy nedovoºte pouÏívaÈ stroj inej osobe bez toho, aby ste sa najprv nepresvedãili, Ïe táto porozumela obsahu operátorskej príruãky.

Nikdy nepracujte z rebríka, stolãeka alebo iného nezabezpeãeného vyv˘‰eného miesta.

Pri opravách pouÏívajte iba originálne náhradné diely. ERGOLITE 6028 Zadná rukoväÈ plotostrihu sa dá vytiahnutím západky nastaviÈ do piatich polôh. Pozri obrázok. Pri nastavovaní rukoväte musí byÈ plotostrih vypnut˘ alebo beÏaÈ na voºnobeÏné otáãky.

Pri strihaní musí byÈ motor vÏdy obráten˘ smerom od Ïivého plota.

Pri práci sa neponáhºajte, pracujte rovnomerne, k˘m nie sú v‰etky konáre doãista odrezané. Slovak – 315 ÚDRÎBA Karburátor Nastavenie voºnobeÏn˘ch otáãok Pred ak˘mkol’vek nastavovaním skontrolujte, ãi je vzduchov˘ filter ãist˘ a ãi je pripevnen˘ kryt filtra. Uistite sa, Ïe je odpojená ‰tartovacia pozícia plynu. V prípade potreby nastavte voºnobeÏné otáãky pomocou nastavovacej skrutky voºnobehu T. Najprv otáãajte skrutku T v smere hodinov˘ch ruãiãiek, k˘m sa rezací nadstavec nezaãne pohybovaÈ. Potom otáãajte skrutkou proti smeru hodinov˘ch ruãiãiek, aÏ k˘m sa rezací nadstavec nezastaví. VoºnobeÏné otáãky sú správne nastavené vtedy, keì motor beÏí hladko v kaÏdej polohe. VoºnobeÏné otáãky by mali byÈ znaãne niωie ako otáãky, pri ktor˘ch sa zaãne pohybovaÈ rezací nadstavec. po‰kodená, treba ju vymeniÈ. Ak sa sieÈka ãasto upcháva, môÏe to byÈ signál, Ïe karburátor je nesprávne nastaven˘, alebo Ïe do benzínu je primie‰aného príli‰ veºa oleja. SieÈka na tlmiãoch v˘fuku s katalyzátorom sa musí raz za mesiac skontrolovaÈ a v prípade potreby vyãistiÈ. Ak je sieÈka po‰kodená, treba ju vymeniÈ. Ak je zachytávaã ãasto zanesen˘, môÏe byÈ po‰koden˘ katalyzátor. Ak chcete skontrolovaÈ tlmiã v˘fuku, kontaktujte svojho predajcu. Zanesen˘ zachytávaã spôsobí prehriatie stroja a môÏe spôsobiÈ po‰kodenie valca a piestu. UPOZORNENIE! Nikdy nepouÏívajte stroj, ktor˘ má chybn˘ tlmiã v˘fuku.

Odporúãané otáãky pri voºnobehu: Pozrite si ãasÈ Technické údaje. VAROVANIE! Tlmiãe vybavené katalyzátorom sa pri pouÏívaní veºmi zahrievajú a ostávajú horúce e‰te nejak˘ ãas po vypnutí. To isté sa t˘ka aj pri voºnobehu. Pri kontakte môÏe dôjsÈ k popáleninám. Existuje riziko poÏiaru. Chladiaci systém

VAROVANIE! Ak otáãky pri voºnobehu nemoÏno nastaviÈ, tak aby sa rezn˘ nástroj zastavil, spojte sa s predajcom/ servisnou dielÀou. NepouÏívajte stroj, k˘m nebol správne nastaven˘ alebo opraven˘. Na udrÏiavanie ão najniωej pracovnej teploty je stroj vybaven˘ chladiacim systémom. Tlmiã v˘fuku Chladiaci systém pozostáva z: UPOZORNENIE! Niektoré tlmiãe v˘fuku sú vybavené katalyzátorom. V kapitole Technické údaje zistíte, ãi má vበstroj katalyzátor.

Kryt valca (usmerÀuje prúd studeného vzduchu okolo valca). Tlmiã v˘fuku je navrhnut˘ na zniÏovanie hladiny hluku a na smerovanie v˘fukov˘ch plynov preã od obsluhy. V˘fukové plyny sú horúce a môÏu obsahovaÈ iskry, ktoré, ak sú namierené proti suchému a horºavému materiálu, môÏu spôsobiÈ poÏiar.

Nasávanie vzduchu cez kºukovú skriÀu (vo vnútri nádrÏe). Niektoré tlmiãe v˘fuku sú vybavené ‰peciálnou sieÈkou na zachytávanie iskier. Ak má vበstroj tento typ tlmiãa, musí sa sieÈka pravidelne ãistiÈ. SieÈka sa najlep‰ie ãistí drôtenou kefou. SieÈku na tlmiãoch v˘fuku bez katalyzátora je potrebné raz za t˘ÏdeÀ vyãistiÈ alebo v prípade potreby vymeniÈ. Ak je sieÈka 316 – Slovak Oãistite chladiaci systém raz do t˘ÏdÀa kefkou, príp. pri nároãnej‰ích podmienkach ãastej‰ie. ·pinav˘ alebo zablokovan˘ chladiaci systém má za následok prehriatie stroja, ktoré spôsobuje po‰kodenie piestu a valca. ÚDRÎBA Zapaºovacia svieãka âistenie vzduchového filtra OdstráÀte kryt vzduchového filtra a vytiahnite filter. Umyte ho v teplej mydlovej vode. Nechajte filter vyschnúÈ a potom ho naolejujte podºa pokynov. Stav zapaºovacej svieãky je ovplyvnen˘:

Nesprávnym nastavením karburátora.

Nesprávnou zmesou paliva (príli‰ veºa alebo nesprávny druh oleja).

Zneãisten˘m filtrom. Vzduchov˘ filter, ktor˘ sa pouÏíva nejakú dobu, nemoÏno celkom oãistiÈ. Preto sa musí v pravideln˘ch intervaloch nahrádzaÈ nov˘m. Po‰koden˘ filter sa musí vÏdy vymeniÈ. Olejovanie vzduchového filtra Tieto ãinitele spôsobujú povlaky na elektródach zapaºovacej svieãky, ktoré môÏu maÈ za následok prevádzkové problémy a ‰tartovacie ÈaÏkosti. Ak má stroj nízky v˘kon, problémy pri na‰tartovaní alebo beÏí nedostatoãne: pred podniknutím ìal‰ích krokov vÏdy skontrolujte zapal’ovaciu svieãku. Ak je zapal’ovacia svieãka ‰pinavá, oãistite ju a skontrolujte, ãi medzera medzi elektródami je 0,5 mm. Zapal’ovacia svieãka by sa mala vymeniÈ po pribliÏne mesaãnej prevádzke, alebo ak treba aj skôr. VÏdy pouÏívajte olej do filtra od spoloãnosti, ã. tovaru 531 00 92-48. Olej do filtra obsahuje rozpú‰Èadlo, pomocou ktorého presiakne do celého filtra. Vyhnite sa preto kontaktu s pokoÏkou. UPOZORNENIE! VÏdy pouÏívajte odporúãan˘ typ zapaºovacej svieãky! Nesprávna zapaºovacia svieãka môÏe váÏne po‰kodiÈ piest/valec. Skontrolujte, ãi je zapaºovacia svieãka správne nasadená. SkriÀa prevodovky Vzduchov˘ filter VloÏte filter do plastového vrecka a vylejte naÀ olej. Premieste plastové vrecko, aby sa olej dostal do filtra. Pred vloÏením filtra do stroja vytlaãte vo vrecku z filtra prebytoãn˘ olej a vylejte ho. Nikdy nepouÏívajte beÏn˘ motorov˘ olej. Tento typ oleja cez filter veºmi r˘chlo presiakne a nahromadí sa v spodnej ãasti. Na skrini prevodovky sa nachádza plniaca zátka na doplnenie maziva. Na doplnenie maziva pouÏívajte mazaciu tubu a opakujte kaÏd˘ch 25 hodín. PouÏívajte ‰peciálne mazivo Husqvarna. Vzduchov˘ filter treba pravidelne ãistiÈ, aby sa odstránili prach a ‰pina a vyhlo sa tak:

Nadmerne vysokej spotrebe paliva. V extrémne pra‰nom prostredí ãistite filter kaÏd˘ch 25 hodín alebo ãastej‰ie. UPOZORNENIE! SkriÀa prevodovky nesmie byÈ úplne naplnená mazivom. Pri zahrievaní stroja poãas prevádzky sa objem maziva zväã‰uje. Ak by bola skriÀa prevodovky úplne naplnená mazivom, mohlo by dôjsÈ k po‰kodeniu tesnenia a presakovaniu maziva. Mazivo v kuÏeºovom ozubenom prevode nie je zvyãajne potrebné meniÈ, mení sa iba v prípade opráv. Slovak – 317 ÚDRÎBA Rezné zariadenie Skontrolujte, ãi sú skrutky rezného nadstavca správne prichytené. Dotiahnite ich na uÈahovací moment 7 – 10 Nm. âistenie a mazanie Pred a po pouÏití stroja oãistite kotúãe od Ïivice a zvy‰kov rastlín pomocou ãistiaceho prostriedku 531 00 75-13 (UL22). Skontrolujte, ãi okraje noÏov nie sú po‰kodené alebo zdeformované. Pilníkom obrúste v‰etky drsné okraje. Skontrolujte, ãi sa noÏe voºne pohybujú. OdstráÀte mazaciu zátku zo skrine prevodovky, zastrãte do nej kombinovan˘ kºúã a otáãajte dopredu a dozadu. Pred dlhodob˘m skladovaním namaÏte vodiacu li‰tu kotúãa ‰peciálnym mazivom, súã. ã. 531 00 75-12 (UL 21). 318 – Slovak ÚDRÎBA Plán údrÏby Nasleduje zoznam postupov údrÏby, ktoré musíte vykonaÈ. Väã‰ina z nich je opísaná v ãasti ÚdrÏba. PouÏívateº môÏe vykonávaÈ iba údrÏbu a servis popísané v návode na obsluhu. Nároãnej‰ie práce sa musia vykonávaÈ v autorizovanej servisnej dielni. ÚdrÏba Pred pouÏitím: Vyãistite vonkaj‰ok stroja. Po 100 hodinách pouÏívania Po kaÏdom pouÏití stroja Skontrolujte, ãi poistná páãka plynu a plyn z hºadiska bezpeãnosti fungujú správne.

Skontrolujte, ãi hroty nie sú po‰kodené a ãi nevykazujú Ïiadne známky popraskania alebo iného po‰kodenia. Ak je to nutné, hroty vymeÀte.

Ak je rezné zariadenie ohnuté alebo po‰kodené, vymeÀte ho.

Skontrolujte, ãi sú matice a skrutky dotiahnuté.

Skontrolujte, ãi nie sú po‰kodené ãasti na tlmenie vibrácií.

Vyãistite vonkaj‰ok zapaºovacej svieãky. Odmontujte ju a skontrolujte medzeru medzi elektródami. Nastavte medzeru na 0,5 mm alebo vymeÀte zapaºovaciu svieãku. Skontrolujte, ãi je zapaºovacia svieãka správne nasadená.

Skontrolujte, ãi sú skrutky spájajúce kotúãe dotiahnuté.

Vyãistite vnútraj‰ok palivovej nádrÏe.

Skontrolujte, ãi nie je vnútro palivového filtra zneãistené, a ãi nie je palivová hadica prasknutá alebo inak po‰kodená. V prípade potreby vymeÀte.

Skontrolujte, ãi nie sú spojka, pruÏiny spojky a bubon spojky opotrebované. Potrebnú v˘menu vykoná autorizovaná servisná dielÀa.

VymeÀte zapaºovaciu svieãku. Skontrolujte, ãi je zapaºovacia svieãka správne nasadená.

Motor Zapaºovací systém Palivov˘ a mazací systém Kapacita palivovej nádrÏe, litre HmotnosÈ HmotnosÈ bez paliva, kg Emisie hluku (pozri poznámku 1) Hladiny hluku (viì poznámka 2) Ekvivalentná hladina akustického tlaku pri uchu pouÏívateºa meraná podºa normy EN ISO 10517, dB(A): Hladiny vibrácií (viì poznámka 3) Ekvivalentná hladina vibrácií (ahv,eq) na rukovätiach, meraná podºa normy EN ISO 10517, m/s2. Predná/zadná rukoväÈ: Kotúãe Poznámka 1: Emisie hluku do okolia sa merajú ako akustick˘ v˘kon (LWA) v súlade so smernicou EÚ 2000/14/ES. Uvádzaná hladina akustického v˘konu pre stroj bola meraná s originálnym rezacím nástrojom, ktor˘ produkuje najvy‰‰iu úroveÀ. Rozdiel medzi zaruãen˘m a nameran˘m akustick˘m v˘konom je, Ïe zaruãen˘ akustick˘ v˘kon zah⁄Àa aj rozptyl v˘sledkov merania a rozdiely medzi jednotliv˘mi strojmi rovnakého modelu v súlade so smernicou 2000/14/ES. Poznámka 2: Uvádzané údaje pre ekvivalentnú hladinu akustického tlaku majú typick˘ ‰tatistick˘ rozptyl (‰tandardnú odch˘lku) 1 dB (A). Poznámka 3: Uvádzané údaje pre ekvivalentnú hladinu vibrácií majú typick˘ ‰tatistick˘ rozptyl (‰tandardnú och˘lku) 1 m/s2. 320 – Slovak TECHNICKÉ ÚDAJE EÚ vyhlásenie o zhode (UplatÀuje sa iba na Európu) SpoloãnosÈ Husqvarna AB, SE-561 82 Huskvarna, Sweden, tel: +46-36-146500, vyhlasuje s plnou zodpovednosÈou, Ïe plotostrihy od spoloãnosti McCULLOCH SUPERLITE 4528, ERGOLITE 6028 od sériov˘ch ãísel z roku 2011 a vy‰‰ie (rok je zreteºne vyznaãen˘ v texte na typovom kovovom ‰títku spolu so sériov˘m ãíslom), zodpovedajú poÏiadavkám alebo in˘m normatívnym dokumentom podºa SMERNÍC RADY: - zo 17. mája 2006, „Smernica o strojoch” 2006/42/ES. - Z 15. decembra 2004 „ohºadom elektromagnetickej kompatibility"2004/108/EEC. - z 8. 5. 2000 „ohºadom emisií hluku do okolia”2000/14/EG. Hodnotenie zhody podºa dodatku V. Informácie o emisiách hluku nájdete v kapitole Technické údaje. Boli uplatnené nasledovné normy: EN ISO 12100-2:2009,

CISPR 12:2007, EN ISO 10517:2009

SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, ·védsko vykonala dobrovoºnú skú‰ku typu v zastúpení Husqvarna AB. Certifikáty sú ãíslované:

SEC/11/2327, 01/094/017 - SUPERLITE 4528, ERGOLITE 6028

Huskvarna 13 októbra 2011 Bengt Frögelius, Development manager (Oprávnen˘ zástupca spoloãnosti Husqvarna AB a zodpovedn˘ za technickú dokumentáciu.) Slovak – 321
