NÁVOD NA OBSLUHU CS380T MC CULLOCH

UÏklausta tarnyba: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, ·vedija, atliko EB tipo kontrol´ pagal ma‰in˜ direktyvos (2006/42/EG) 12 straipsnio 3b paragrafà. PaÏym˜ dòl EB tipo kontrolòs pagal IX priedà numeriai: 0404/11/2298. Pristatytas grandininis pjklas atitinka EB tipo kontrol´ praòjus∞ pavyzd∞. Huskvarna, 2011 m. kovo 1 d. Ronnie E. Goldman, Technikos direktorius. (Øgaliotas Husqvarna AB atstovas ir atsakingas uÏ technin´ dokumentacijà.) 1153988-26 Rev.4 2014-04-15 Lithuanian – 413 ÚVOD VáÏen˘ zákazník, ëakujeme, Ïe ste si vybrali v˘robok od spoloãnosti McCulloch. Stali ste sa tak súãasÈou príbehu, ktor˘ sa zaãal veºmi dávno, keì spoloãnosÈ McCulloch Corporation spustila v˘robu motorov poãas 2. svetovej vojny. Od r. 1949, kedy spoloãnosÈ McCulloch predstavila svoju prvú ºahkú reÈazovú pílu pre jednu osobu, práca s drevom uÏ nikdy nebola ako predt˘m. V priebehu desaÈroãí sa obnovovala ponuka inovatívnych reÈazov˘ch píl a spoloãnosÈ roz‰írila svoje aktivity, najskôr v˘robou motorov pre lietadlá a motokáry v 50. rokoch, potom v˘robou mini reÈazov˘ch píl v 60. rokoch. Neskôr, v 70. a 80. rokoch, boli do ponuky pridané vyÏínaãe a fúkacie vysávaãe. Dnes spoloãnosÈ McCulloch ako súãasÈ skupiny Husqvarna pokraãuje v tradícii v˘konn˘ch motorov, technick˘ch inovácií a v˘razného dizajnu, ktoré sú pre nás príznaãné uÏ viac ako pol storoãia. ZniÏovanie spotreby paliva, mnoÏstva emisií a hluãnosti je pre nás hlavnou prioritou, rovnako ako zvy‰ovanie bezpeãnosti a pohodlného ovládania. Pevne dúfame, Ïe budete spokojn˘ s v˘robkom znaãky McCulloch, pretoÏe je vyroben˘ tak, aby vám robil spoloãnosÈ po dlh˘ ãas. DodrÏiavaním rád uveden˘ch v tomto návode na pouÏitie t˘kajúcich sa pouÏívania, servisu a údrÏby môÏete predæÏiÈ ÏivotnosÈ v˘robku. Ak budete potrebovaÈ profesionálnu pomoc s opravou alebo servisom, pouÏite sluÏbu Service Locator na internetovej stránke www.mcculloch.com. Firma McCulloch neustále ìalej vyvíja svoje v˘robky a preto si vyhradzuje právo modifikovaÈ dizajn a vzhºad v˘robkov bez toho, aby o tom dopredu informovala. Pri práci sa motorová píla musí drÏaÈ obidvomi rukami. Nikdy nedrÏte motorovú pílu pri práci len jednou rukou. Nedovoºte, aby sa hrot li‰ty dostal do kontaktu s in˘mi predmetmi. VAROVANIE! Ak koniec vodiacej li‰ty príde do kontaktu s nejak˘m predmetom, môÏe dôjsÈ k spätnému nárazu, ktor˘ spôsobí, Ïe sa vodiaca li‰ta odrazí dozadu a nahor smerom k pouÏívateºovi. MôÏe dôjsÈ k váÏnemu poraneniu pouÏívateºa. Zastavte motor vypnutím zapaºovania s vypínaãom. Tento návod si tieÏ môÏete prevziaÈ z internetovej stránky www.mcculloch.com. Brzda reÈaze, aktivovaná (vpravo), brzda reÈaze, neaktivovaná (vºavo) Symboly na stroji: Palivová pumpa. VAROVANIE! ReÈazové píly môÏu byÈ nebezpeãné! Neopatrné alebo nesprávne pouÏitie môÏe spôsobiÈ váÏne aÏ smrteºné zranenie pouÏívateºovi a in˘m osobám. Prosím, preãítajte si pozorne tento návod na obsluhu a presvedãte sa, ãi pokynom pred pouÏívaním stroja rozumiete. Plnenie paliva. Plnenie oleja na mazanie reÈaze. VÏdy majte na sebe:

Ochranné okuliare alebo ‰tít Ostatné symboly/emblémy na stroji odkazujú na zvlá‰tne poÏiadavky certifikácie pre urãité trhy Tento v˘robok spæÀa platné smernice EÚ. Hlukové emisie do okolia sú v súlade so smernicou Európskej únie. Emisie stroja sú stanovené v kapitole Technické údaje a na nálepke. 414 – Slovak 1153988-26 Rev.4 2014-04-15 OBSAH âo je ão na reÈazovej píle? (1)

Nastavovacie skrutky karburátora

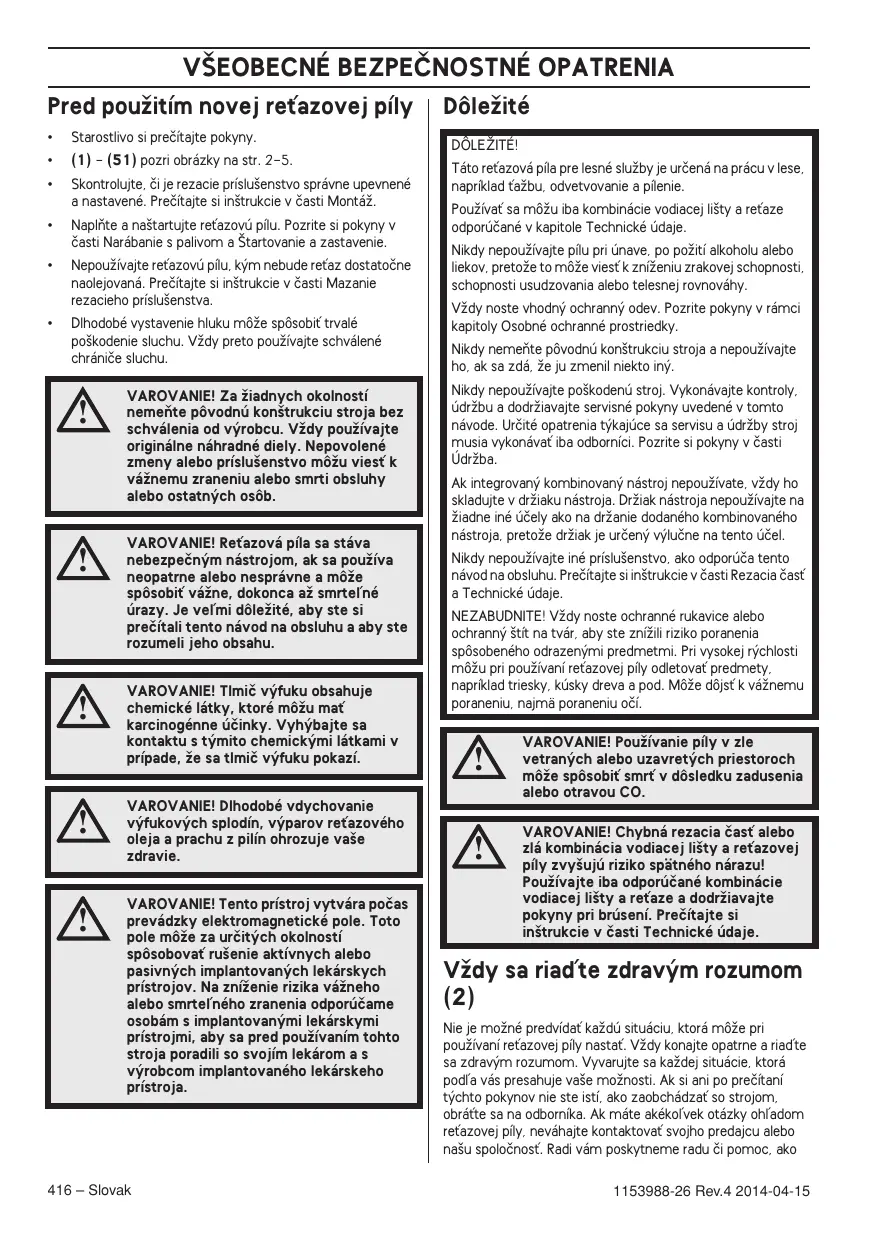

(1) - (51) pozri obrázky na str. 2-5.

Skontrolujte, ãi je rezacie príslu‰enstvo správne upevnené a nastavené. Preãítajte si in‰trukcie v ãasti MontáÏ.

Dlhodobé vystavenie hluku môÏe spôsobiÈ trvalé po‰kodenie sluchu. VÏdy preto pouÏívajte schválené chrániãe sluchu.

VAROVANIE! Za Ïiadnych okolností nemeÀte pôvodnú kon‰trukciu stroja bez schválenia od v˘robcu. VÏdy pouÏívajte originálne náhradné diely. Nepovolené zmeny alebo príslu‰enstvo môÏu viesÈ k váÏnemu zraneniu alebo smrti obsluhy alebo ostatn˘ch osôb. VAROVANIE! ReÈazová píla sa stáva nebezpeãn˘m nástrojom, ak sa pouÏíva neopatrne alebo nesprávne a môÏe spôsobiÈ váÏne, dokonca aÏ smrteºné úrazy. Je veºmi dôleÏité, aby ste si preãítali tento návod na obsluhu a aby ste rozumeli jeho obsahu. VAROVANIE! Tlmiã v˘fuku obsahuje chemické látky, ktoré môÏu maÈ karcinogénne úãinky. Vyh˘bajte sa kontaktu s t˘mito chemick˘mi látkami v prípade, Ïe sa tlmiã v˘fuku pokazí. VAROVANIE! Dlhodobé vdychovanie v˘fukov˘ch splodín, v˘parov reÈazového oleja a prachu z pilín ohrozuje va‰e zdravie. VAROVANIE! Tento prístroj vytvára poãas prevádzky elektromagnetické pole. Toto pole môÏe za urãit˘ch okolností spôsobovaÈ ru‰enie aktívnych alebo pasivn˘ch implantovan˘ch lekárskych prístrojov. Na zníÏenie rizika váÏneho alebo smrteºného zranenia odporúãame osobám s implantovan˘mi lekárskymi prístrojmi, aby sa pred pouÏívaním tohto stroja poradili so svojím lekárom a s v˘robcom implantovaného lekárskeho prístroja. 416 – Slovak DôleÏité DÔLEÎITÉ! Táto reÈazová píla pre lesné sluÏby je urãená na prácu v lese, napríklad ÈaÏbu, odvetvovanie a pílenie. PouÏívaÈ sa môÏu iba kombinácie vodiacej li‰ty a reÈaze odporúãané v kapitole Technické údaje. Nikdy nepouÏívajte pílu pri únave, po poÏití alkoholu alebo liekov, pretoÏe to môÏe viesÈ k zníÏeniu zrakovej schopnosti, schopnosti usudzovania alebo telesnej rovnováhy. VÏdy noste vhodn˘ ochrann˘ odev. Pozrite pokyny v rámci kapitoly Osobné ochranné prostriedky. Nikdy nemeÀte pôvodnú kon‰trukciu stroja a nepouÏívajte ho, ak sa zdá, Ïe ju zmenil niekto in˘. Nikdy nepouÏívajte po‰kodenú stroj. Vykonávajte kontroly, údrÏbu a dodrÏiavajte servisné pokyny uvedené v tomto návode. Urãité opatrenia t˘kajúce sa servisu a údrÏby stroj musia vykonávaÈ iba odborníci. Pozrite si pokyny v ãasti ÚdrÏba. Ak integrovan˘ kombinovan˘ nástroj nepouÏívate, vÏdy ho skladujte v drÏiaku nástroja. DrÏiak nástroja nepouÏívajte na Ïiadne iné úãely ako na drÏanie dodaného kombinovaného nástroja, pretoÏe drÏiak je urãen˘ v˘luãne na tento úãel. Nikdy nepouÏívajte iné príslu‰enstvo, ako odporúãa tento návod na obsluhu. Preãítajte si in‰trukcie v ãasti Rezacia ãasÈ a Technické údaje. NEZABUDNITE! VÏdy noste ochranné rukavice alebo ochrann˘ ‰tít na tvár, aby ste zníÏili riziko poranenia spôsobeného odrazen˘mi predmetmi. Pri vysokej r˘chlosti môÏu pri pouÏívaní reÈazovej píly odletovaÈ predmety, napríklad triesky, kúsky dreva a pod. MôÏe dôjsÈ k váÏnemu poraneniu, najmä poraneniu oãí.

VAROVANIE! PouÏívanie píly v zle vetran˘ch alebo uzavret˘ch priestoroch môÏe spôsobiÈ smrÈ v dôsledku zadusenia alebo otravou CO. VAROVANIE! Chybná rezacia ãasÈ alebo zlá kombinácia vodiacej li‰ty a reÈazovej píly zvy‰ujú riziko spätného nárazu! PouÏívajte iba odporúãané kombinácie vodiacej li‰ty a reÈaze a dodrÏiavajte pokyny pri brúsení. Preãítajte si in‰trukcie v ãasti Technické údaje. VÏdy sa riaìte zdrav˘m rozumom (2) Nie je moÏné predvídaÈ kaÏdú situáciu, ktorá môÏe pri pouÏívaní reÈazovej píly nastaÈ. VÏdy konajte opatrne a riaìte sa zdrav˘m rozumom. Vyvarujte sa kaÏdej situácie, ktorá podºa vás presahuje va‰e moÏnosti. Ak si ani po preãítaní t˘chto pokynov nie ste istí, ako zaobchádzaÈ so strojom, obráÈte sa na odborníka. Ak máte akékoºvek otázky ohºadom reÈazovej píly, neváhajte kontaktovaÈ svojho predajcu alebo na‰u spoloãnosÈ. Radi vám poskytneme radu ãi pomoc, ako 1153988-26 Rev.4 2014-04-15 V·EOBECNÉ BEZPEâNOSTNÉ OPATRENIA pouÏívaÈ reÈazovú pílu úãinne a zároveÀ bezpeãne. Ak je to moÏné, prihláste sa do ‰koliaceho kurzu o pouÏívaní reÈazovej píly. Informácie o dostupn˘ch ‰koliacich materiáloch a kurzoch získate u svojho predajcu, v lesníckej ‰kole alebo kniÏnici. Neustále pracujeme na vylep‰ení dizajnu a technológie - na vylep‰eniach, ktoré zvy‰ujú bezpeãnosÈ a v˘konnosÈ. Pravidelne sa informujte u svojho predajcu o novinkách, ktoré môÏete vyuÏiÈ vo svoj prospech.

Osobné ochranné prostriedky

Spôsob, ak˘m sa brzda reÈaze aktivuje, buì manuálne alebo automaticky zotrvaãnosÈou, závisí od sily spätného nárazu a polohy reÈazovej píly k objektu, na ktor˘ nárazová zóna vodiacej li‰ty narazí. Bezpeãnostné vybavenie stroja V tejto ãasti sú vysvetlené bezpeãnostné funkcie stroja a ako fungujú. Pokyny t˘kajúce sa in‰pekcie a údrÏby nájdete v ãasti In‰pekcia, údrÏba a servis bezpeãnostného vybavenia reÈazovej píly. Pozrite si ãasÈ ”âo je ão?”, kde nájdete umiestnenie t˘chto súãastí na stoji. Ak vás spätn˘ náraz silno zasiahne vtedy, keì zóna spätného nárazu li‰ty je veºmi ìaleko od vás, brzda reÈaze sa aktivuje pohybom protizávaÏia (zotrvaãnosÈou) v smere spätného nárazu. Ak údrÏbu stroja nevykonávate správnym spôsobom a servis alebo opravy nevykonáva profesionál, môÏe sa skrátiÈ ÏivotnosÈ stroja a zv˘‰iÈ riziko nehôd. Ak chcete získaÈ viac informácií, kontaktujte najbliωi autorizovan˘ servis. Ak je náraz miernej‰í, alebo zóna nárazu vodiacej li‰ty je bliωie ku vám, brzdu budete aktivovaÈ manuálne ºavou rukou.

1153988-26 Rev.4 2014-04-15 VAROVANIE! Nikdy nepouÏívajte stroj, ktor˘ má chybné bezpeãnostné súãasti. Bezpeãnostné vybavenie sa musí kontrolovaÈ a udrÏiavaÈ. Pozrite si pokyny v rámci kapitoly In‰pekcia, údrÏba a servis bezpeãnostného vybavenia reÈazovej píly. Ak stroj neprejde v‰etk˘mi kontrolami, doneste ho do autorizovaného servisu na opravu. Pri pílení je ºavá ruka v polohe, ktorá znemoÏÀuje manuálne spustenie brzdy reÈaze. Pri tomto type uchopenia, t. j. ºavá ruka je v polohe, v ktorej nemôÏe ovplyvniÈ pohyb predného chrániãa ruky, moÏno brzdu reÈaze spustiÈ iba zotrvaãnosÈou. Slovak – 417 V·EOBECNÉ BEZPEâNOSTNÉ OPATRENIA Spustím brzdu reÈaze rukou vÏdy v prípade spätného nárazu? Nie. Na posunutie ochranného krytu proti spätnému nárazu dopredu je potrebná urãitá sila. Ak sa ochranného krytu proti spätnému nárazu dotknete rukou iba jemne alebo sa po Àom ruka iba skæzne, nemusíte vyvinúÈ dostatoãnú silu na spustenie brzdy reÈaze. Pri práci tieÏ musíte pevne drÏaÈ rukoväÈ reÈazovej píly. Ak stroj drÏíte pevne a dôjde k spätnému nárazu, nemusí sa vám podariÈ uvoºniÈ ruku z prednej rukoväte a nespustíte brzdu reÈaze, alebo sa brzda reÈaze nespustí, aÏ k˘m sa píla neroztoãí vo veºkej vzdialenosti. V takom prípade nemusí brzda reÈaze zastaviÈ reÈaz skôr, ako vás zasiahne. Niekedy sa vám pri práci môÏe staÈ, Ïe nedosiahnete na chrániã proti spätnému nárazu a nespustíte brzdu reÈaze, napríklad vtedy, keì drÏíte pílu pri pílení. Systém na tlmenie vibrácií Stroj je vybaven˘ systémom na tlmenie vibrácií, ktor˘ je urãen˘ na minimalizovanie vibrácií a uºahãuje jeho prevádzku. Systém na tlmenie vibrácií zniÏuje prenos vibrácií medzi motorovou jednotkou/rezn˘m zariadením a rukoväÈami stroja. Telo reÈazovej píly, vãítane rezacej ãasti, je odizolované od rukovätí tlmiãmi vibrácií. Rezanie tvrdého dreva (väã‰ina listnat˘ch stromov) spôsobuje viac vibrácií ako rezanie mäkkého dreva (väã‰inou ihliãnany). Rezanie s rezacou ãasÈou, ktorá je tupá alebo chybná ( zl˘ typ alebo zle nabrúsená reÈaz) zväã‰í vibrácie.

Spustí zotrvaãnosÈ brzdu reÈaze vÏdy v prípade spätného nárazu? Nie. Najskôr musí fungovaÈ brzda. Testovanie brzdy je jednoduché. Pokyny na testovanie nájdete v ãasti In‰pekcia, údrÏba a servis bezpeãnostného vybavenia reÈazovej píly. Odporúãa sa pred kaÏd˘m ‰tartovaním. Po druhé, spätn˘ náraz musí by dostatoãne siln˘, aby sa spustila brzda reÈaze. Keby bola brzda reÈaze príli‰ citlivá, spú‰Èala by sa stále a spôsobovala by tak problémy. Zabráni brzda poraneniu vÏdy v prípade spätného nárazu? Nie. Predov‰etk˘m musí brzda fungovaÈ, aby zabezpeãila potrebnú ochranu. Následne musí byÈ aktivovaná podºa popisu vy‰‰ie, aby zastavila reÈaz v prípade spätného nárazu. AÏ potom môÏe byÈ brzda spustená, ale ak máte vodiacu li‰tu príli‰ blízko pri tele, môÏe sa staÈ, Ïe brzda nespomalí a nezastaví reÈaz skôr, ako vás zasiahne. VAROVANIE! Nadmerné vystavovanie sa vibráciám môÏe spôsobiÈ problém u ºudí so zhor‰en˘m krvn˘m obehom, a taktieÏ môÏe spôsobiÈ po‰kodenie nervov. Ak sa u vás objavia príznaky nadmerného vystavenia sa vibráciám, kontaktujte svojho lekára. Tieto príznaky sú t⁄pnutie, strata citu, chvenie, pichanie, bolesÈ, strata sily, zmeny vo farbe a stave pleti. Príznaky sa beÏne pociÈujú v prstoch, rukách alebo zápästiach. Príznaky sa môÏu zhor‰iÈ pri nízkych teplotách. Vypínaã Vypínaã sa pouÏíva na vypnutie motora (34) Tlmiã v˘fuku Tlmiã v˘fuku je kon‰truovan˘ na zníÏenie úrovní hluku a na smerovanie v˘fukov˘ch plynov od pouÏívateºa.

Spätn˘ náraz a s ním spojené riziká môÏete zníÏiÈ iba vy a správne pracovné techniky. VAROVANIE! V˘fukové plyny z motora sú horúce a môÏu obsahovaÈ iskry, ktoré môÏu vyvolaÈ poÏiar. Nikdy ne‰tartujte stroj vo vnútri alebo v blízkosti horºavého materiálu! Poistná páãka plynu Poistná páãka plynu je skon‰truovaná na zabránenie náhodnému stlaãeniu plynu. Ak stlaãíte poistnú páãku (A) (napr. vtedy, keì uchopíte drÏadlo), uvol’níte páãku plynu (B). Keì uvol’níte drÏadlo, páãku plynu a poistnú páãku plynu sa spoloãne vrátia späÈ do svojej pôvodnej polohy. Toto usporiadanie znamená, Ïe ovládanie plynu automaticky zablokuje. (5) Zachytávaã reÈaze Zachytávaã reÈaze je urãen˘ na zachytenie reÈaze píly, ak sa pretrhne alebo skæzne dolu. Toto by sa nemalo staÈ, ak je reÈaz riadne napnutá (viì in‰trukcie v ãasti MontáÏ) a ak sa vodiaca li‰ta a reÈaz správne obsluhujú a udrÏujú podºa návodu (viì in‰trukcie v ãasti V‰eobecné pracovné predpisy). Ochrann˘ kryt pravej ruky Ochrann˘ kryt pravej ruky chráni va‰u ruku v prípade, Ïe reÈaz skæzne alebo sa pretrhne a zároveÀ nedovoºuje, aby sa konáre a vetviãky zachytávali na va‰e ruky na zadnej rukoväti. 418 – Slovak V krajinách s horúcim a such˘m podnebím hrozí veºké nebezpeãenstvo lesn˘ch poÏiarov. Platná legislatíva vyÏaduje niekedy v t˘chto krajinách aj povinné vybavenie tlmiãa v˘fuku ”zachytávaãom iskier” (A), vrátane ìal‰ieho vybavenia. (7) NEZABUDNITE! Tlmiã v˘fuku je poãas pouÏívania a po zastavení veºmi horúci. Platí to aj pri voºnobehu motora. Dávajte pozor na nebezpeãenstvo poÏiaru, najmä pri manipulácii v blízkosti horºav˘ch látok alebo plynov.

ZniÏilo riziko spätného nárazu.

ZabráÀilo zvy‰ovaniu hladiny vibrácií. Základné pravidlá

PouÏívajte iba rezacie ãasti, ktoré vám odporúãame! Preãítajte si in‰trukcie v ãasti Technické údaje.

ReÈaz musí byÈ správne napnutá! Ak je reÈaz povolená, je pravdepodobnej‰ie, Ïe vyskoãí a dochádza k väã‰iemu opotrebeniu vodiacej li‰ty, reÈaze a hnacieho ozubeného kolieska.

VAROVANIE! Chybná rezacia ãasÈ alebo zlá kombinácia vodiacej li‰ty a reÈazovej píly zvy‰ujú riziko spätného nárazu! PouÏívajte iba odporúãané kombinácie vodiacej li‰ty a reÈaze a dodrÏiavajte pokyny pri brúsení. Preãítajte si in‰trukcie v ãasti Technické údaje. Jedin˘ spôsob ako sa vyhnúÈ spätnému nárazu je dávaÈ pozor, aby sa zóna nárazu vodiacej li‰ty nikdy niãoho nedot˘kala. Následky spätného nárazu môÏete zmierniÈ t˘m, Ïe budete pouÏívaÈ rezaciu ãasÈ so "zabudovanou" redukciou spätného nárazu a t˘m, Ïe reÈaz bude ostrá a dobre udrÏiavaná. Vodiaca li‰ta âím men‰í je polomer zaoblenia, t˘m men‰ie je riziko spätného nárazu. ReÈaz ReÈaz je zloÏená z mnoÏstva ãlánkov, ktoré sú buì ‰tandardné alebo vo verzii, ktorá zniÏuje moÏnosÈ spätného nárazu. DÔLEÎITÉ! PouÏitie správnej reÈaze zniÏuje riziko spätného nárazu.

VAROVANIE! Ak˘koºvek kontakt s rotujúcou reÈazou môÏe spôsobiÈ veºmi váÏne poranenie. Niektoré v˘razy, ktoré popisujú vodiacu li‰tu a reÈaz Aby ste zabezpeãili v‰etky bezpeãnostné funkcie vybavenia reÈaze, musíte vymeniÈ opotrebovanú a po‰kodenú vodiacu li‰tu a reÈaz za nové odporúãané spoloãnosÈou Husqvarna. Viac informácií o odporúãan˘ch kombináciách vodiacej li‰ty a reÈaze nájdete v ãasti Technické údaje. Vodiaca li‰ta

Pozrite si pokyny v ãasti Technické údaje, kde nájdete informácie o ostrení reÈaze.

VAROVANIE! NedodrÏanie pokynov o ostrení v˘razne zvy‰uje riziko spätného nárazu. Ostrenie rezacích zubov Na naostrenie zubov budete potrebovaÈ okrúhly pilník a vodítko pilníka. V ãasti Technické údaje si pozrite informácie o priemere pilníka a o vodítku pilníka, ktoré sa odporúãajú pre vበtyp reÈazovej píly.

Brúste zuby vÏdy z vnútornej strany. Prí spätnom pohybe zmen‰ite tlak na pilník. Nabrúste v‰etky zuby najprv na jednej strane, potom otoãte pílu a nabrúste zuby na druhej strane.

Keì ostríte rezacie zuby, zmen‰ujete vzdialenosÈ medzi reznou a obmedzovacou hranou (=hæbka rezu). Aby ste dosiahli optimálny v˘kon rezania, musíte zbrúsiÈ aj obmedzovacie zuby na odporúãanú v˘‰ku. V ãasti Technické údaje nájdete informácie o hæbke rezu odporúãanej pre danú reÈaz. (8)

VAROVANIE! Ak je hæbka rezu príli‰ veºká, je oveºa väã‰ie aj riziko spätného nárazu!

Odskrutkujte matice na li‰te, ktoré drÏia kryt spojky/brzdu reÈaze. PouÏite kombinovan˘ nástroj integrovan˘ v zadnom chrániãi rúk alebo nástroj s príslu‰n˘mi rozmermi (ohºadom náhradného nástroja kontaktujte vá‰ho servisného predajcu (obchodníka)). Potom rukou pritiahnite matice ão najpevnej‰ie. (6) (11)

VAROVANIE! Nenapnutá reÈaz môÏe spadnúÈ a spôsobiÈ váÏne aÏ smrteºné zranenie. Umiestnite mierku na obmedzovacie zuby na reÈaz. Informácie o pouÏívaní mierky pilníka nájdete na balení. Na zbrúsenie vyãnievajúcej ãasti obmedzovacieho zubu pouÏívajte ploch˘ pilník. Hæbka rezu je správna, keì pri Èahaní pilníka po meradle necítite Ïiaden odpor. 420 – Slovak 1153988-26 Rev.4 2014-04-15 V·EOBECNÉ BEZPEâNOSTNÉ OPATRENIA Mazanie rezacej ãasti.

V‰etky na‰e reÈazové píly majú automatick˘ systém mazania reÈaze. Na niektor˘ch modeloch je tok oleja tieÏ nastaviteºn˘. NádrÏe na olej na mazanie reÈaze a palivo sú skon‰truované tak, aby sa palivo minulo skôr ako olej na mazanie reÈaze. Toto bezpeãnostné opatrenie si v‰ak vyÏaduje pouÏívaÈ správny druh oleja (ak je olej príli‰ riedky, minie sa skôr ako palivo), a tieÏ je nutné nastaviÈ karburátor presne podºa odporúãaní (chudobná zmes môÏe spôsobiÈ, Ïe palivo vydrÏí dlh‰ie ako olej). Treba tieÏ pouÏívaÈ odporúãanú rezaciu ãasÈ (príli‰ dlhá vodiaca li‰ta spotrebuje viac reÈazového oleja). Kontrola mazania reÈaze

• V nitoch a ãlánkoch nie sú viditeºné praskliny.

VAROVANIE! Väã‰ina úrazov pri práci s reÈazovou pílou sa stáva, keì reÈaz zasiahne pouÏívateºa. VÏdy noste vhodn˘ ochrann˘ odev. Pozrite pokyny v rámci kapitoly Osobné ochranné prostriedky. Nepú‰Èajte sa do práce, pre ktorú nemáte dostatoãnú kvalifikáciu. Pozrite si in‰trukcie v ãastiach Osobné ochranné prostriedky, Preventívne opatrenia proti spätnému nárazu, Rezacia ãasÈ a V‰eobecné pracovné predpisy. Vyh˘bajte sa situáciám, pri ktor˘ch dochádza k spätnému nárazu. Pozrite si in‰trukcie v ãasti Bezpeãnostné vybavenie píly. PouÏívajte odporúãané ochranné vybavenie a kontrolujte jeho stav. Pozrite si in‰trukcie v ãastiach V‰eobecné pracovné predpisy. Skontrolujte funkãnosÈ bezpeãnostného vybavenia píly. Pozrite si in‰trukcie v ãasti V‰eobecné pracovné predpisy a V‰eobecné bezpeãnostné opatrenia. Slovak – 421 MONTÁÎ Namontovanie vodiacej li‰ty a reÈaze

Palivo Mie‰anie Poznámka! Stroj je vybaven˘ dvojtaktn˘m motorom a vÏdy sa musí prevádzkovaÈ s pouÏitím zmesi benzínu a dvojtaktného motorového oleja. Je dôleÏité presne nameraÈ mnoÏstvo oleja, ktoré sa má zmie‰aÈ, aby sa zabezpeãilo dosiahnutie správnej zmesi. Pri mie‰aní mal˘ch mnoÏstiev paliva môÏu aj malé nepresnosti znaãne ovplyvniÈ pomer zmesi.

Palivovú zmes pred naplnením do palivovej nádrÏe stroja dobre premie‰ajte (pretraste).

Nenamie‰avajte viac ako maximálne jednomesaãnú zásobu paliva.

Najniωie odporúãané oktánové ãíslo je 90 (RON). Ak budete pouÏívaÈ niωí stupeÀ ako 90, môÏe nastaÈ tzv. klepanie. Toto spôsobí vysokú teplotu motora a zväã‰enú záÈaÏ loÏiska, ão môÏe motor váÏne po‰kodiÈ.

PouÏívajte olej pre dvojtaktné motory Universal, Universal powered by McCULLOCH, ktor˘ sa ‰peciálne vyrába pre vzduchom chladené dvojtaktné motory, aby ste tak dosiahli najlep‰í v˘sledok a v˘kon.

Nikdy nepouÏívajte dvojtaktn˘ olej urãen˘ pre vodou chladené závesné motory, niekedy naz˘van˘ aj olej pre lodné motory (TCW).

Nízkokvalitn˘ olej alebo príli‰ obohatená zmes oleja a paliva môÏu ohroziÈ funkciu katalyzátora a zníÏiÈ jeho ÏivotnosÈ. ReÈazov˘ olej

0,40 0,60 1153988-26 Rev.4 2014-04-15 Vyãistite priestor okolo palivového veka. âistite pravidelne palivovú nádrÏ a nádrÏ pre reÈazov˘ olej. Palivov˘ filter sa musí meniÈ aspoÀ raz za rok. Neãistoty v nádrÏiach spôsobujú poruchy. Pred naliatím do nádrÏe píly palivovú zmes dobre premie‰ajte. Palivová a olejová nádrÏ sú kapacitne vzájomne prispôsobené. Preto by ste mali vÏdy plniÈ nádrÏ reÈazového oleja a palivovú nádrÏ súãasne. Slovak – 423

V prípade, Ïe vylejete palivo na seba alebo na svoje ‰aty, vymeÀte si ich. Poum˘vajte si v‰etky ãasti tela, ktoré pri‰li do kontaktu s palivom. PouÏite mydlo a vodu.

VAROVANIE! Nikdy nepouÏívajte stroj s viditeºne po‰koden˘m chrániãom zapaºovacej svieãky a káblom zapaºovania. Zvy‰uje sa riziko iskrenia, ktoré môÏe spôsobiÈ poÏiar. Preprava a uchovávanie

Palivo vÏdy uchovávajte v schválenej nádobe urãenej na uveden˘ úãel.

Ochrann˘ kryt rezacej ãasti musí byÈ nasaden˘ vÏdy pred prepravou alebo skladovaním píly, aby ste predi‰li neúmyselnému kontaktu s ostrou reÈazou. Aj keì reÈaz nie je v pohybe, môÏe spôsobiÈ váÏne poranenie pouÏívateºovi alebo in˘m osobám, ktoré k nej majú prístup.

VAROVANIE! Pred na‰tartovaním dbajte na nasledovné: Poznámka! Vypnite brzdu reÈaze pritiahnutím predného chrániãa ruky (oznaãeného 'PULL BACK TO RESET') smerom ku prednej rukoväti. ReÈazová píla je teraz pripravená na pouÏívanie. (30) Jednotlivé kroky sú opísané aj na zadnom okraji píly v zjednodu‰enom r˘chlom ‰tarte s ilustráciami. Brzda reÈaze sa musí spustiÈ pri ‰tartovaní reÈazovej píly, aby sa zníÏilo riziko kontaktu s rotujúcou reÈazou. Nikdy ne‰tartujte reÈazovú pílu skôr ako dôkladne namontujete vodiacu li‰tu, reÈaz a v‰etky kryty. V opaãnom prípade sa môÏe uvoºniÈ spojka a zapríãinÈ zranenia osôb. PoloÏte stroj na pevnú zem. Presvedãte sa, Ïe máte bezpeãnú oporu nôh a Ïe reÈaz sa nemôÏe niãoho dotknúÈ. Tepl˘ motor

• tartujte rovnako ako v prípade studeného motora, len bez nastavenia regulácie s˘tiãa do polohy s˘tenia. Nastavte plyn na ‰tartovaciu pozíciu vytiahnutím modrej páãky s˘tiãa do polohy s˘tenia a potom ju znovu zatlaãte dovnútra. (27) DrÏte nepovolané osoby mimo pracovnej oblasti.

Nikdy ne‰tartujte reÈazovú pílu skôr ako dôkladne namontujete vodiacu li‰tu, reÈaz a v‰etky kryty. Preãítajte si in‰trukcie v ãasti MontáÏ. Ak nie je na reÈazovej píle upevnená vodiaca li‰ta a reÈaz, spojka sa môÏe uvoºniÈ a spôsobiÈ váÏne poranenie. (31)

Presvedãte sa, Ïe v blízkosti nie sú ºudia alebo zvieratá, ktor˘ch by mohla reÈaz zasiahnuÈ.

Skontrolujte, ãi rukoväte nie sú zaolejované.

Skontrolujte funkãnosÈ a stav antivibraãného systému.

Skontrolujte, ãi sú v‰etky ãasti píly dobre dotiahnuté, ãi nie sú po‰kodené a ãi sú kompletné.

Presvedãte sa, Ïe dobre a pevne stojíte. Skontrolujte, ãi okolo vás nie sú prekáÏky (korene, skaly, vetvy, jamy a podobne) pre prípad, Ïe by ste sa muselí náhle pohnúÈ. Dávajte si pozor pri práci na svahu.

Venujte maximálnu pozornosÈ píleniu stromov pri prerezávke, v ktor˘ch je napätie. Napnut˘ strom sa môÏe náhle vymr‰tiÈ späÈ do pôvodnej polohy pred t˘m alebo po tom, ako ho spílite. Ak stojíte na nesprávnej strane, alebo zaãnete rezaÈ na nesprávnom mieste, môÏe strom zasiahnuÈ vás alebo va‰u reÈazovú stroj. Následne môÏete nad strojum stratiÈ kontrolu a spôsobiÈ si váÏne poranenie.

DÔLEÎITÉ! Táto ãasÈ popisuje základné bezpeãnostné predpisy pre pouÏívanie reÈazovej píly. Tieto informácie nikdy nenahrádzajú odborné zruãnosti a skúsenosti. Ak sa dostanete do situácie, v ktorej si sami nebudete vedieÈ rady, obráÈte sa na odborníka. Spojte sa so svojím predajcom, servisn˘m zástupcom alebo skúsen˘m pouÏívateºom reÈazovej píly. Nepokú‰ajte sa vykonávaÈ ãinnosti, v ktor˘ch nemáte istotu! Základné pravidlá

Ak porozumiete ão je spätn˘ náraz a ako vzniká, budete môcÈ redukovaÈ alebo eliminovaÈ moment prekvapenia. T˘m, Ïe budete pripravení, zmen‰íte riziko. Spätn˘ náraz je obyãajne mierny, ale môÏe byÈ niekedy aj náhly a siln˘.

Väã‰ina nehôd zapíãinen˘ch spätn˘m nárazom sa stane pri odvetvovaní. Stojte pevne a dávajte pozor, aby ste nestratili rovnováhu, alebo aby ste nemuseli náhle zmeniÈ polohu. Pred pouÏitím reÈazovej píly musíte poznaÈ úãinok spätného nárazu a ako mu predchádzaÈ. Pozrite si in‰trukcie v ãasti Ako sa vyhnúÈ spätnému nárazu. Pred pouÏítím motorovej reÈazovej píly sa musíte zoznámiÈ s rozdielmi medzi pílením hornou a dolnou stranou vodiacej li‰ty. Pozrite si pokyny v ãastiach Preventívne opatrenia proti spätnému nárazu a Bezpeãnostné vybavenie stoja. VÏdy noste vhodn˘ ochrann˘ odev. Pozrite pokyny v rámci kapitoly Osobné ochranné prostriedky. Nedostatok koncentrácie môÏe zapríãiniÈ spätn˘ náraz, ak sa zóna spätného nárazu vodiacej li‰ty náhodne dotkne konára, blízkeho stromu, alebo iného predmetu. Základné bezpeãnostné pravidlá

Pozrite sa okolo seba:

aby ste sa presvedãili, ãi ºudia, zvieratá alebo ostatné veci nemôÏu ovplyvniÈ va‰e ovládanie stroja.

Presvedãte sa, Ïe nikto nie je v dosahu píly a nemoÏe byÈ zranen˘ pílou alebo padajúcimi stromami. NEZABUDNITE! DodrÏujte vy‰‰ie uvedené pokyny, ale nikdy nepouÏívajte pílu, ak nemôÏete privolaÈ pomoc v prípade úrazu.

NepouÏívajte stroj v nepriazniv˘ch podmienkach, ako sú hustá hmla, siln˘ dáÏì a vietor, krutá zima a podobne. Práca v zlom poãasí je únavná a ãasto priná‰a ìal‰ie riziká, ako sú ‰mykºav˘ povrch, nepredvídateºn˘ smer pádu ap. Dávajte pozor pri odvetvovaní mal˘ch vetviãiek a vyh˘bajte sa píleniu krovia (teda píleniu mnoÏstva mal˘ch vetiev naraz). Malé vetviãky sa môÏu zachytiÈ do reÈaze, vyletieÈ na pouÏívateºa a spôsobiÈ mu váÏne zranenie. 426 – Slovak VAROVANIE! Niekedy sa úlomky zachytia v kryte spojky a spôsobia zaseknutie reÈaze. Pred ãistením stroj vÏdy vypnite. Majte pod kontrolou opracovávan˘ kus. Ak sú kusy, ktoré sa chystáte opracovávaÈ, malé a ºahké, môÏu sa zaseknúÈ v píle a môÏu odskakovaÈ smerom na vás. Hoci to nemusí byÈ nebezpeãné, môÏe vás to prekvapiÈ a píla sa vám môÏe vymknúÈ spod kontroly. Kmene alebo konáre najskôr oddeºte, aÏ potom ich píºte. Píºte vÏdy len jeden kmeÀ alebo kus dreva. OdstráÀte odrezky, aby bolo va‰e pracovné prostredie bezpeãné.

VÏdy musíte maÈ pevnú pozíciu, aby ste mali plnú kontrolu nad pílou. Nikdy nepracujte stojac na rebríku, konári stromu alebo v pozícii, keì nemáte pevnú pôdu pod nohami. (37)

Pílenie zdola = Pílenie odbiehajúcou reÈazou. Pílenie odbiehajúcou reÈazou zvy‰uje riziko spätného nárazu. Pozrite si in‰trukcie v ãasti Ako sa vyhnúÈ spätnému nárazu. Termíny Pílenie = V‰eobecné oznaãenie pre rezanie dreva. Nasledujúce in‰trukcie popisujú ako zvládnuÈ najbeÏnej‰ie situácie, do ktor˘ch sa môÏete dostaÈ. Odvetvovanie Pri odvetvovaní hrub˘ch konárov postupujte ako pri pílení kmeÀov. ËaÏké konáre píºte kus po kuse. Pílenie

Nesmie dôjsÈ k zovretiu píly v reze. KmeÀ je podopret˘ na oboch stranách. Existuje riziko, Ïe dôjde k zovretiu píly.

ReÈaz sa nesmie dotknúÈ zeme ani iného predmetu poãas pílenia a po Àom. Dokonãite rez zdola, aÏ sa oba rezy stretnú.

Existuje riziko spätného nárazu?

• Zistite, ãi je kmeÀ po‰koden˘ alebo spráchniven˘, zvy‰uje to totiÏ pravdepodobnosÈ, Ïe sa strom zlomí a zaãne padaÈ skôr, ako by ste oãakávali. MoÏno bude nutné nechaÈ strom padnúÈ v prirodzenom smere, pretoÏe je nemoÏné alebo príli‰ nebezpeãné pokú‰aÈ sa nechaÈ ho padnúÈ v smere, ak˘ si prajete. In˘ dôleÏit˘ faktor, ktor˘ neopvplyvÀuje smer pádu ale va‰u bezpeãnosÈ, je preskúmanie stromu ãi nemá po‰kodené alebo suché konáre, ktoré by sa mohli odlomiÈ a zraniÈ vás. Je neprípusté, aby sa padajúci stroj zachytil na in˘ strom. Uvoºnenie uviaznutého stromu je veºmi nebezpeãné a predstavuje vysoké riziko úrazu. Pozrite si pokyny v ãasti Uvoºnenie zle spadnutého stromu. DÔLEÎITÉ! Pri nebezpeãn˘ch pracovn˘ch ãinnostiach by ste mali zloÏiÈ chrániãe sluchu ihneì po skonãení pílenia, aby ste poãuli varovné signály a zvuky. âistenie kmeÀa a príprava ústupovej cesty OdstráÀte zo stromu vetvy do v˘‰ky ramien. Bezpeãnej‰ie je píliÈ smerom zhora nadol, priãom strom je medzi vami a pílou. Okolo celého stromu odstráÀte porast a dávajte pozor na moÏné prekáÏky (kamene, konáre, diery atì.) tak, aby ste mali voºnú ústupovú cestu, keì zaãne strom padaÈ. Ústupová cesta by mala byÈ asi v 135 stupÀovom uhle k plánovanému smeru pádu stromu. (46)

VAROVANIE! Neskúsen˘ch ÈaÏbárov odrádzame od pílenia stromov, ktor˘ch priemer je väã‰í ako dæÏka vodiacej li‰ty! Pílenie sa robí tromi rezmi. Najprv sa vytvorí klin, ktor˘ má jeden rez zhora a jeden zospodu, potom dokonãíte pílenie hlavn˘m rezom. Ak spávne urobíte tieto rezy, dá sa urãiÈ celkom presne smer pádu stromu. Klinov˘ rez Ak budete robiÈ klinov˘ rez, zaãnite vÏdy horn˘m rezom. Stojte vpravo od kmeÀa a píºte nabiehajúcou reÈazou. Potom urobte spodn˘ rez tak, aby sa presne spojil s horn˘m rezom. (47) Klin má zasahovaÈ asi do 1/4 priemeru kmeÀa a má zvieraÈ uhol 45°. Prieseãník oboch rezov sa naz˘va hrana zárezu. Táto hrana rezu má prebiehaÈ presne vodorovne a zároveÀ tvoriÈ prav˘ uhol (90°) k smeru pádu stromu. (48) Hlavn˘ rez Hlavn˘ rez je veden˘ z opaãnej strany stromu a musí prebiehaÈ úplne vodorovne. Postavte sa vºavo od stromu a pílte nabiehajúcou reÈazou. Hlavn˘ rez umiestnite asi 3-5 cm (1.5-2 palcov) nad spodnou ãasÈ klinového rezu. Opierka rezania (ak je na píle) musí byÈ za "závesom" (nedorezom). ReÏte na pln˘ plyn a tlaãte vodiacu li‰tu/reÈaz pomaly do kmeÀa stromu. Dávajte pozor, aby sa strom nezaãal pohybovaÈ opaãn˘m smerom, ako v predpokladanom smere pádu. Umiestnite do rezu klin alebo páãidlo ihneì, ako je to moÏné. (49) Skonãite hlavn˘ rez veden˘ súbeÏne s klinov˘m rezom tak, aby medzi nimi ostala vzdialenosÈ minimálne 1/10 priemeru kmeÀa. Neprerezaná ãasÈ kmeÀa medzi hlavn˘m rezom a klinom sa naz˘va nedorez. Nedorez urãuje smer pádu stromu. (50) Kontrolu nad smerom pádu stromu stratíte, ak je nedorez príli‰ úzky alebo ak neexistuje, alebo ak sú hlavn˘ rez a klinov˘ rez zle umiestnené. Ak sú klinov˘ rez a hlavn˘ rez dokonãené, strom spadne sám, alebo pomocou klina, alebo páãidla. Odporúãame pouÏiÈ vodiacu li‰tu, ktorá je dlh‰ia ako priemer kmeÀa, takÏe je moÏné urobiÈ klinov˘ rez a hlavn˘ rez takzvan˘m “jednoduch˘m rezom“. Pozrite si pokyny v ãasti Technické údaje t˘kajúce sa odporúãanej dæÏky vodiacej li‰ty pre vበmodel reÈazovej píly. Sú spôsoby, ako rezaÈ stromy, ktor˘ch priemer je väã‰í ako dæÏka vodiacej li‰ty píly. Pri pouÏití t˘chto metód vzniká riziko, Ïe sa zóna spätného nárazu vodiacej li‰ty dotkne stromu a vyvolá spätn˘ náraz. 1153988-26 Rev.4 2014-04-15 PRACOVNÉ TECHNIKY Uvoºnenie zle spadnutého stromu âo je to spätn˘ náraz? Uvoºnenie zakliesneného stromu Termín spätn˘ náraz sa pouÏíva na popísanie náhlej reakcie, ktorá spôsobuje odhodenie reÈazovej píly a vodiacej li‰ty od predmetu, keì sa horn˘ segment ãela vodiacej li‰ty, známy ako oblasÈ spätného nárazu, dotkne predmetu. (38) Uvoºnenie uviaznutého stromu je veºmi nebezpeãné a predstavuje vysoké riziko úrazu. Nikdy sa nepokú‰ajte spíliÈ strom, ak je na Àom spadnut˘ in˘ strom. Nikdy nepracujte v rizikovej zóne, napr. v prípade visiaceho, zakliesneného stromu. Najbezpeãnej‰ia metóda je pouÏitie navijáka.

Prenosn˘ Rezanie stromov a konárov, v ktor˘ch je pnutie Prípravy: Zistite, ktorá strana je tlaãená a kde je bod najväã‰ieho pnutia ( to znamená, kde by sa strom alebo konár prelomili, keby sa ohli e‰te viac). Premyslite si najbezpeãnej‰í spôsob uvoºnenia pnutia a zváÏte, ãi to dokáÏete bezpeãne urobiÈ. V komplikovan˘ch prípadoch je jedinou bezpeãnou metódoch odloÏiÈ reÈazovú pílu a pouÏiÈ navijak. V‰eobecne platná rada: Postavte sa tak, aby ste nestáli v ceste stromu alebo konáru, keì sa pnutie uvoºní. Urobte jeden alebo viac rezov na alebo blízko bodu maximálneho pnutia. Urobte toºko rezov v dostatoãnej hæbke, koºko bude potrebn˘ch na zmen‰enie pnutia a reÏte tak, aby sa strom alebo konár zlomil v bode maximálneho pnutia. Nikdy nereÏte priamo cez strom alebo konár, ktoré sú pod pnutím. Ak musíte prepíliÈ strom/konár, urobte dva alebo tri zárezy vo vzdialenosti 3 cm a 3-5 cm hlboko. Spätn˘ náraz vÏdy vzniká v reznej ãasti vodiacej li‰ty. Obyãajne je reÈazová píla a vodiaca li‰ta odrazená dozadu a nahor smerom k uÏívateºovi. MôÏe sa v‰ak staÈ, Ïe po spätnom náraze sa píla bude pohybovaÈ in˘m smerom v závislosti od spôsobu jej pouÏitia. Spätn˘ náraz vznikne len vtedy, ak sa zóna spätného nárazu vodiacej li‰ty dotkne objektu. (51) Odvetvovanie

VAROVANIE! Väã‰ina nehôd zapríãinen˘ch spätn˘m nárazom sa stane pri odvetvovaní. NepouÏívajte zónu spätného nárazu vodiacej li‰ty. Buìte zvlá‰È opatrní a vyhnite sa kontaktu ãela vodiacej li‰ty s kmeÀom, ìal‰ími konármi alebo predmetmi. Buìte zvlá‰È opatrní pri práci s konármi, ktoré sú napnuté. MôÏu sa vymr‰tiÈ smerom k vám a spôsobiÈ stratu kontroly a následné poranenie. Postarajte sa o to, aby ste mohli stáÈ a pohybovaÈ sa bezpeãne. Pracujte na ºavej strane kmeÀa. Pracujte pílou ão najbliωie pri tele, budete maÈ lep‰iu kontrolu nad pílou. Ak je to moÏné, nechaje pílu rezaÈ len vlastnou váhou. KmeÀ musí byÈ vÏdy medzi vami a pílou. Rozrezávanie kmeÀov na kusy Pozrite si ãasÈ Základné techniky pilenia. Píºte dovtedy, k˘m sa strom/konár neohne a k˘m sa neuvoºní napätie. Keì sa uÏ napätie uvoºnilo, prepíºte strom/konár z druhej strany. Ako sa vyhnúÈ spätnému nárazu

VAROVANIE! Náhle môÏe dôjsÈ k veºmi silnému spätnému nárazu, pri ktorom je píla a vodiaca li‰ta odrazená späÈ na pouÏívateºa. Ak sa toto stane keì je reÈaz v pohybe, môÏe to spôsobiÈ váÏne poranenie, dokonca smrteºné. Ja nanajv˘‰ dôleÏité, aby ste porozumeli tomu, ão spôsobuje spätn˘ náraz a aby ste sa mu mohli vyh˘baÈ a pouÏívaÈ správnu pracovnú techniku. 1153988-26 Rev.4 2014-04-15 Slovak – 429 ÚDRÎBA V‰eobecné PouÏívateº môÏe vykonávaÈ iba údrÏbu a servis popísané v návode na obsluhu. Nároãnej‰ie práce sa musia vykonávaÈ v autorizovanej servisnej dielni. Kontrola, údrÏba a servis bezpeãnostného vybavenia reÈazovej píly Nastavenie karburátora Poznámka! V‰etky servisné a opravné práce na stroji si vyÏadujú ‰peciálne ‰kolenie. Toto zvlá‰È platí o bezpeãnostnom vybavení stroja. Ak stroj neprejde niektorou z kontrol popísan˘ch niωie, odporúãame, aby ste ho doniesli do servisnej dielne. Akákoºvek údrÏba, ktorá nie je uvedená a popísaná v tomto návode, sa musí robiÈ v servise alebo u predajcu (dodávateºa). Vበv˘robok znaãky McCulloch bol vyvinut˘ a vyroben˘ tak, Ïe zniÏuje ‰kodlivé emisie. Funkcia

Karburátor reguluje otáãky motora pomocou plynovej páãky. Vzduch a palivo sa zmie‰ajú v karburátore. Zmes vzduchu a paliva je nastaviteºná. Správne nastavenie zmesi je podstatné pre dosiahnutie najlep‰ieho v˘konu píly. T-skrutka reguluje polohu klapky plynu pri chode motora na voºnobeh. Otoãenie skrutky v smere hodinov˘ch ruãiãiek zvy‰uje otáãky voºnobehu, zatiaº ão otoãenie proti smeru hodinov˘ch ruãiãiek otáãky voºnobehu zniÏuje. Vypnite motor a vyberte kábel zapaºovania pred vykonaním opráv a údrÏby Brzda reÈaze a predn˘ chrániã ruky Kontrola opotrebovania brzdového pásu Základe nastavenia a zábeh Vyãistite kefou brzdu reÈaze a bubon spojky tak, aby na nich neboli zbytky dreva, hrdza a ‰pina. ·pina a opotrebenie môÏu zhor‰iÈ funkãnosÈ brzdy. (40) Základné nastavenia karburátora sa upravujú poãas testovania v továrni. Jemné nastavenie by mal vykonaÈ skúsen˘ technik. Kontrolujte pravidelne, ãi má brzdov˘ pás hrúbku aspoÀ 0,6 mm na svojom najten‰om mieste. Odporúãané otáãky pri voºnobehu: Pozrite si ãasÈ Technické údaje. Kontrola predného chrániãa ruky Jemné vyregulovanie voºnobehu T Nastavte voºnobeh so skrutkou T. Ak je nutné opätovné nastavenie, toãte skrutkou T v smere hodinov˘ch ruãiãiek za chodu motora, k˘m sa nezaãne toãiÈ reÈaz. Potom toãte proti smeru ruãiãiek, k˘m reÈaz nezastane. Keì je voºnobeh správne nastaven˘, motor beÏí hladko v kaÏdej polohe a otáãky motora by mali byÈ dostatoãne niωie ako otáãky, pri ktor˘ch zaãína rotovaÈ reÈaz.

Nesprávnym nastavením karburátora. Zachytávaã reÈaze

Skontrolujte, ãi nie je po‰koden˘ zachytávaã reÈaze a ãi je pevne upevnen˘ na reÈazovej píle. Nesprávnou zmesou paliva (príli‰ veºa alebo nesprávny druh oleja).

Zneãisten˘m filtrom. Ochrann˘ kryt pravej ruky Tieto ãinitele spôsobujú povlaky na elektródach zapaºovacej svieãky, ktoré môÏu maÈ za následok prevádzkové problémy a ‰tartovacie ÈaÏkosti. Skontrolujte ochrann˘ kryt pravej ruky, presvedãte sa, Ïe nie sú na Àom Ïiadne viditeºné po‰kodenia, npr. praskliny. Systém na tlmenie vibrácií Pravidelne kontrolujte tlmiãe vibrácií, ãi nie sú prasknuté alebo deformované. Presvedãte sa, ãi sú tlmiace jednotky pevne uchytené k motorovej jednotke a jednotke rukovätí. Vypínaã Na‰tartujte motor a presvedãte sa, ãi sa motor zastaví, keì pohnete vypínaãom do polohy stop. Ak má stroj nízky v˘kon, problémy pri na‰tartovaní alebo prajuce nedostatoãne: pred podniknutím ìal‰ích krokov vÏdy skontrolujte zapaºovaciu svieãku. Ak je zapaºovacia svieãka ‰pinavá, oãistite ju a skontrolujte, ãi medzera medzi elektródami je 0,5 mm. Zapaºovacia svieãka by sa mala vymeniÈ po pribliÏne mesaãnej prevádzke, alebo ak treba aj skôr. (44) Poznámka! VÏdy pouÏívajte odporúãan˘ typ zapaºovacej svieãky! Nesprávna zapaºovacia svieãka môÏe váÏne po‰kodiÈ piest/valec. Skontrolujte, ãi je zapaºovacia svieãka správne nasadená. Tlmiã v˘fuku Odstredivé ãistenie ”CCS” Nikdy nepouÏívajte stroj, ktor˘ má chybn˘ tlmiã v˘fuku! Pravidelne kontrolujte, ãi je tlmiã v˘fuku pevne pripevnen˘ k motoru. Odstredivé ãistenie znamená: V‰etok vzduch prúdiaci do karburátora prechádza ‰tartovacím zariadením. Chladiaci ventilátor vyfúkne ‰pinu a prach von. Poznámka: Obrazovku obmedzovaãa iskry (A) na tomto stroji je moÏné servisovaÈ. Ak je sieÈka po‰kodená, treba ju vymeniÈ. Ak je sieÈka zanesená, píla sa bude prehrievaÈ a môÏe dôjsÈ k po‰kodeniu valca alebo piesta. Nikdy nepouÏívajte pílu so zl˘m tlmiãom v˘fuku. NepouÏívajte nikdy tlmiã v˘fuku, ak je zachytávaã iskier po‰koden˘, alebo ak ch˘ba. (7) DÔLEÎITÉ! Aby systém odstredivého ãistenia dobre fungoval, treba ho pravidelne udrÏiavaÈ. Vyãistite vstup pre prívod vzduchu do ‰tartovacieho zariadenia, rebrá zotrvaãníka, priestor okolo zotrvaãníka, saciu rúru a priestor karburátora. Tlmiã v˘fuku odporúãame nechaÈ vymeniÈ u servisného predajcu (obchodníka) po 75 hodinách pouÏívania. Vzduchov˘ filter Vzduchov˘ filter treba pravidelne ãistiÈ, aby sa odstránili prach a ‰pina a vyhlo sa tak:

Kapacita olejovej nádrÏe, litre 0,20 0,20 Typ olejovej pumpy Automatika Automatika 5,2 5,2 HmotnosÈ ReÈazová píla bez vodiacej li‰ty alebo reÈaze, prázdne nádrÏe, kg Emisie hluku (pozri poznámku 1) Hladina akustického v˘konu, meraná v dB(A)

Hladiny hluku (viì poznámka 2) Ekvivalentné hladiny vibrácií, a hveq (pozri poznámku Predná rukoväÈ, m/s2 5,3 5,3 Zadná rukoväÈ, m/s2 5,0 5,0
