BRUKSANVISNING CS380T MC CULLOCH

Stop Motoren standes ved at trykke stopknappen ned. (34)

• Unødvendig slitage på motorens dele.

Ilmoitettu elin: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Ruotsi, on suorittanut EY-tyyppitarkastuksen konedirektiivin (2006/42/EY) artiklan 12, kohdan 3b mukaisesti. Liitteen IX mukaisen EYtyyppitarkastuksen todistusten numerot ovat: 0404/11/2298. Toimitettu moottorisaha vastaa EY-tyyppitarkastettua sahaa. Huskvarna 1. maaliskuuta 2011 Ronnie E. Goldman, Suunnittelupäällikkö. (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.) 1153988-26 Rev.4 2014-04-15 Finnish – 91 INNLEDNING Kjære kunde Takk for at du valgte et McCulloch-produkt. Med dette tar du del i en historie som startet for lenge siden, da McCulloch Corporation startet produksjonen av motorer under andre verdenskrig. Da McCulloch lanserte sin første lette enmanns motorsag i 1949, skulle tømmerhogst aldri bli det samme igjen. Serien av nyskapende motorsager fortsatte gjennom tiårene, og virksomheten utvidet først med motorer til fly og go-karter på 1950-tallet, senere med minimotorsager i 1960-årene. Senere, i 1970- og 80-årene, ble trimmere og løvblåsere lagt til i sortimentet. I dag er McChulloch en del av Husqvarna-gruppen, og fortsetter tradisjonen med kraftige motorer, tekniske nyskapninger og sterke konstruksjoner som har vært vårt varemerke i mer enn et halvt århundre. Redusert drivstofforbruk, utslipp og støynivå har førsteprioritet hos oss, det samme har bedre sikkerhet og brukervennlighet. Vi håper du vil bli fornøyd med ditt nye McCullochprodukt, som er konstruert for å være din følgesvenn i lang tid fremover. Ved å følge brukerhåndbokens råd om bruk, service og vedlikehold sikrer du maksimal levetid for produktet. Hvis du trenger profesjonell hjelp til reparasjon eller service, kan du bruke Service Locator-tjenesten på www.mcculloch.com. McCulloch arbeider løpende med å videreutvikle sine produkter, og forbeholder seg derfor retten til endringer vedrørende bl.a. form og utseende uten varsel. Støyutslipp til omgivelsene ifølge EFs direktiv. Maskinens utslipp angis i kapitlet Tekniske data og på klistremerke. Brukeren må alltid bruke begge hendene til å betjene motorsagen. Bruk aldri en motorsag ved å holde den bare med én hånd. Sverdspissen må ikke komme i kontakt med noen gjenstander. ADVARSEL! Kast kan oppstå når sverdspissen kommer i kontakt med en gjenstand og forårsaker en reaksjon som kaster sverdet oppover og bakover mot brukeren. Dette kan forårsake alvorlig personskade. Denne brukerhåndboken kan også lastes ned fra www.mcculloch.com. Motoren stanses ved at tenningen slås av med stoppbryteren. Symboler på maskinen: Kjedebrems, aktivert (høyre) Kjedebrems, ikke aktivert (venstre) ADVARSEL! Motorsager kan være farlige! Uforsiktig eller feilaktig bruk kan resultere i alvorlige skader eller dødsfall for brukeren eller andre. Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker maskinen. Brennstoffpumpe. Drivstoffpåfylling. Bruk alltid:

Godkjent hørselsvern

Vernebriller eller visir Dette produktet er i overensstemmelse med gjeldende CE-direktiv. 92 – Norwegian Påfylling av kjedeolje. Øvrige symboler/klistremerker angitt på maskinen gjelder spesifikke krav for sertifiseringer på visse markeder. 1153988-26 Rev.4 2014-04-15 INNHOLD Hva er hva på motorsagen? (1)

Stoppbryter (På- og avslagning av tenning.)

Bakre håndtak med høyrehåndsbeskyttelse

Informasjons- og advarselsetikett

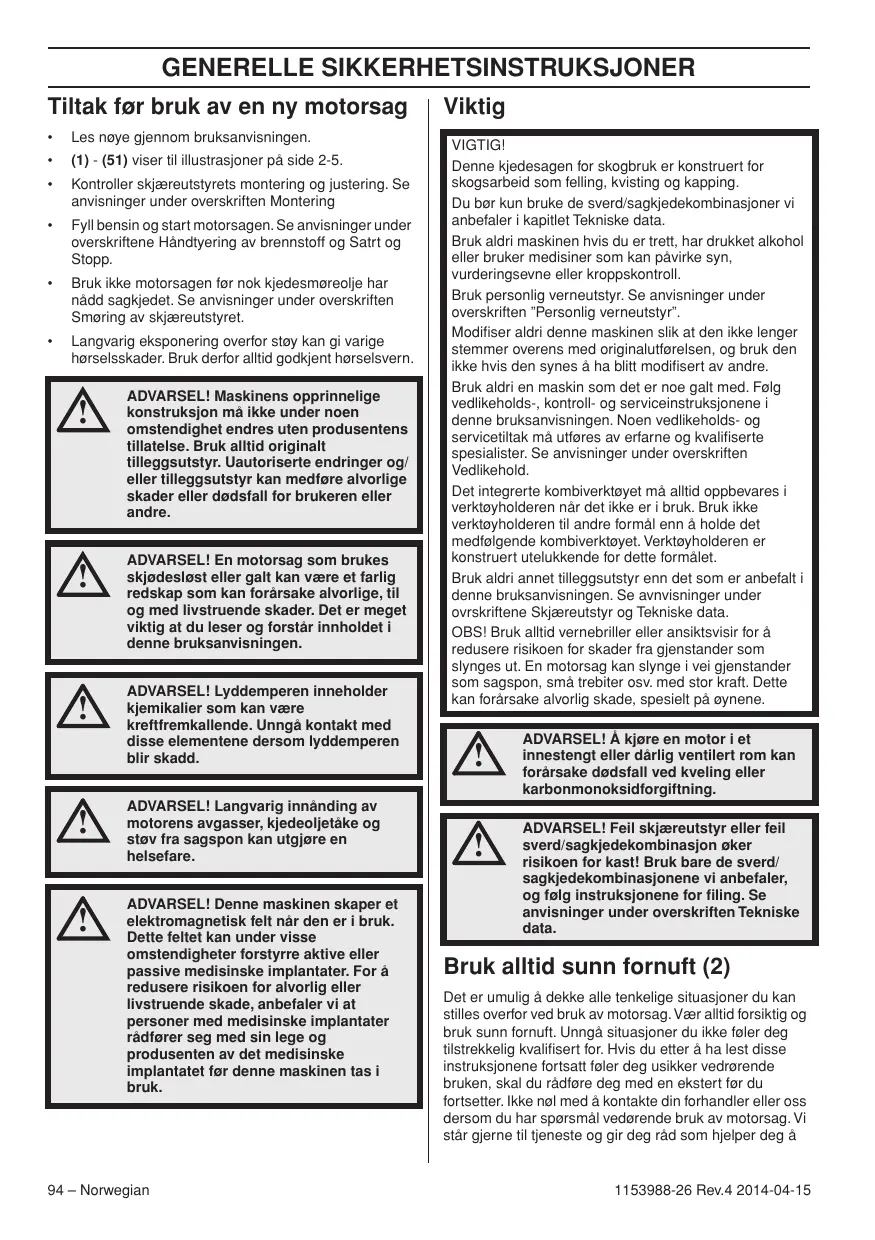

Les nøye gjennom bruksanvisningen.

(1) - (51) viser til illustrasjoner på side 2-5.

Kontroller skjæreutstyrets montering og justering. Se anvisninger under overskriften Montering

Fyll bensin og start motorsagen. Se anvisninger under overskriftene Håndtyering av brennstoff og Satrt og Stopp.

Bruk ikke motorsagen før nok kjedesmøreolje har nådd sagkjedet. Se anvisninger under overskriften Smøring av skjæreutstyret.

Langvarig eksponering overfor støy kan gi varige hørselsskader. Bruk derfor alltid godkjent hørselsvern.

ADVARSEL! Maskinens opprinnelige konstruksjon må ikke under noen omstendighet endres uten produsentens tillatelse. Bruk alltid originalt tilleggsutstyr. Uautoriserte endringer og/ eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre. ADVARSEL! En motorsag som brukes skjødesløst eller galt kan være et farlig redskap som kan forårsake alvorlige, til og med livstruende skader. Det er meget viktig at du leser og forstår innholdet i denne bruksanvisningen. ADVARSEL! Lyddemperen inneholder kjemikalier som kan være kreftfremkallende. Unngå kontakt med disse elementene dersom lyddemperen blir skadd. ADVARSEL! Langvarig innånding av motorens avgasser, kjedeoljetåke og støv fra sagspon kan utgjøre en helsefare. ADVARSEL! Denne maskinen skaper et elektromagnetisk felt når den er i bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen tas i bruk. 94 – Norwegian Viktig VIGTIG! Denne kjedesagen for skogbruk er konstruert for skogsarbeid som felling, kvisting og kapping. Du bør kun bruke de sverd/sagkjedekombinasjoner vi anbefaler i kapitlet Tekniske data. Bruk aldri maskinen hvis du er trett, har drukket alkohol eller bruker medisiner som kan påvirke syn, vurderingsevne eller kroppskontroll. Bruk personlig verneutstyr. Se anvisninger under overskriften ”Personlig verneutstyr”. Modifiser aldri denne maskinen slik at den ikke lenger stemmer overens med originalutførelsen, og bruk den ikke hvis den synes å ha blitt modifisert av andre. Bruk aldri en maskin som det er noe galt med. Følg vedlikeholds-, kontroll- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se anvisninger under overskriften Vedlikehold. Det integrerte kombiverktøyet må alltid oppbevares i verktøyholderen når det ikke er i bruk. Bruk ikke verktøyholderen til andre formål enn å holde det medfølgende kombiverktøyet. Verktøyholderen er konstruert utelukkende for dette formålet. Bruk aldri annet tilleggsutstyr enn det som er anbefalt i denne bruksanvisningen. Se avnvisninger under ovrskriftene Skjæreutstyr og Tekniske data. OBS! Bruk alltid vernebriller eller ansiktsvisir for å redusere risikoen for skader fra gjenstander som slynges ut. En motorsag kan slynge i vei gjenstander som sagspon, små trebiter osv. med stor kraft. Dette kan forårsake alvorlig skade, spesielt på øynene.

ADVARSEL! Å kjøre en motor i et innestengt eller dårlig ventilert rom kan forårsake dødsfall ved kveling eller karbonmonoksidforgiftning. ADVARSEL! Feil skjæreutstyr eller feil sverd/sagkjedekombinasjon øker risikoen for kast! Bruk bare de sverd/ sagkjedekombinasjonene vi anbefaler, og følg instruksjonene for filing. Se anvisninger under overskriften Tekniske data. Bruk alltid sunn fornuft (2) Det er umulig å dekke alle tenkelige situasjoner du kan stilles overfor ved bruk av motorsag. Vær alltid forsiktig og bruk sunn fornuft. Unngå situasjoner du ikke føler deg tilstrekkelig kvalifisert for. Hvis du etter å ha lest disse instruksjonene fortsatt føler deg usikker vedrørende bruken, skal du rådføre deg med en ekstert før du fortsetter. Ikke nøl med å kontakte din forhandler eller oss dersom du har spørsmål vedørende bruk av motorsag. Vi står gjerne til tjeneste og gir deg råd som hjelper deg å 1153988-26 Rev.4 2014-04-15 GENERELLE SIKKERHETSINSTRUKSJONER bruke din motorsag på en bedre og sikrere måte. Ta gjerne opplæring i bruk av motorsag. Din forhandler, skogpleieskole eller ditt bibliotek kan opplyse deg om hvilket opplæringsmateriell og hvilke kurs som er tilgjengelige. Det pågår et løpende arbeid med å forbedre design og teknikk - forbedringer som øker din sikkerhet og efefktivitet. Besøk din forhandler jevnlig for å se hvilken nytte du kan ha av de nyhetene som lanseres. Kjedebrems med kastbeskyttelse Personlig verneutstyr

Aktivering skjer når kastbeskyttelsen (B) føres fremover. (3)

Kjedebremsen skal alltid være på når motorsagen startes for å hindre kejdet i å rotere.

Bruk kjedebrems som 'parkeringsbrems' ved start samt ved kortere fortlytting for å hindre ulykker der bruker eller omgivelser ufrivillig kan komme i kontakt med sagkjedet i bevegelse.

Om kjedebremsen aktiveres manuelt eller via treghetsfunksjonen styres av hvor voldsomt kastet er, og av motorsagen posisjon i forhold til det som kastrisikosektoren på sverdet har kommet i kontakt med.

ADVARSEL! De fleste motorsagsulykker inntreffer når sagkjedet treffer brukeren. Ved all bruk av maskinen skal det brukes godkjent personlig verneutstyr. Personlig verneutstyr eliminerer ikke skaderisikoen, men det reduserer virkningen av en skade hvis ulykken skulle være ute. Be forhandleren om hjelp ved valg av utstyr. Godkjent vernehjelm Hørselsvern Vernebriller eller visir Hansker med sagvern Bukser med sagvern Støvler med sagvern, ståltupp og sklisikker såle Førstehjelpsutstyr må alltid finnes for hånden. Brannslokkingsapparat og spade Klærne bør ellers være ettersittende uten å begrense bevegelsesfriheten. VIGTIG! Det kan kome gnister fra lyddemperen, sverdet og kjedet eller annen kilde. Ha alltid verktøy for brannslokking for hånden i tilfelle du skulle trenge det. På den måten hjelper du til å forhindre skogbrann. Din motorsag er utstyrt med kjedebrems som er konstruert slik at den stanser sagkjedet ved kast. En kjedebrems reduserer faren for ulykker, men det er bare du som bruker som kan hindre at de oppstår. Vær forsiktig ved bruk og påse at sverdets kastrisikosektor aldri kommer i berøring med noe. Maskinens sikkerhetsutstyr I dette avsnittet forklares hva maskinens sikkerhetsdetaljer er, samt deres funksjon. For kontroll og vedlikehold, se anvisninger under overskriften Kontroll, vedlikehold og service av motorsagens sikkerhetsutstyr. Se anvisninger under overskriften Hva er hva? for å se hvor disse detaljene er plassert på din maskin. Maskinens levetid kan forkortes og risikoen for ulykker kan øke dersom vedlikehold av maskinen ikke utføres på riktig måte og dersom service og/eller reparasjoner ikke er fagmessig utført. Kontakt nærmeste serviceverksted dersom du trenger ytterligere opplysninger.

ADVARSEL! Bruk aldri en maskin med defekt sikkerhetsutstyr. Sikkerhetsutstyret skal kontrolleres og vedlikeholdes. Se anvisninger under overskriften Kontroll, vedlikehold og service av motorsagens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon. 1153988-26 Rev.4 2014-04-15 Ved voldsomme kast og når sverdets kastrisikosektor befinner seg så langt borte fra brukeren som mulig, er kjedebremsen konstruert slik at den aktiveres av kjedebremsens motvekt (treghet) i kastretningen. Ved mindre voldsomme kast eller i arbeidssituasjoner hvor kastrisikosektoren befinner seg nær brukeren, aktiveres kjedebremsen manuelt med venstre hånd.

Ved felling er venstrehånden i en stilling som umuliggjør aktivering av kjedebremsen. Ved denne typen grep, dvs. når venstre hånd er plassert slik at den ikke kan utløse kastbeskyttelsen, kan kjedebremsen bare aktiveres via treghetsfunksjonen. Vil min hånd alltid aktivere kjedebresmen ved kast? Nei. Det kreves en viss kraft for å føre kastbeskyttelsen forover. Hvis hånden din bare streifer lett borti kastbeskyttelsen eller glir over den, kan det hende at kraften ikke er tilstrekkelig sterk til å utløse kjedebremsen. Norwegian – 95 GENERELLE SIKKERHETSINSTRUKSJONER Du skal også ha et fast grep om motorsagens håndtak når du arbeider. Hvis du gjør det og får et kast, slipper du kanskje taket i det fremre håndtaket og aktiverer ikke kjedebremsen, eller så aktiveres kjedebremsen først når sagen har rukket å svinge et godt stykke rundt. I en slik situasjon kan det hende at kjedebremsen ikke rekker å stanse kjedet før det treffer deg. Det forekommer også visse arbeidsstillinger som gjør at hånden din ikke kan nå kastbeskyttelsen for å aktivere kjedebremsen, f.eks. når sagen holdes i fellingsstilling. Vil treghetsaktivering av kjedebremsen alltid skjer hvis det inntreffer et kast? Nei. For det første må bremsen din fungere. Det er lett å teste bremsen, se anvisninger under overskriften Kontroll, vedlikehold og service av motorsagens sikkerhetsutstyr. Vi anbefaler at du gjør dette før du påbegynner hver arbeidsøkt. For det andre må kastet være tilstrekkelig kraftig for å aktivere kjedebremsen. Hvis kjedebremsen hadde vært for følsom, ville den aktiveres stadig vekk, og det ville være tungvint. Avvibreringssystem Din maskin er utstyrt med et avvibreringssystem som er konstruert for å gi en mest mulig vibrasjonsfri og behagelig bruk. Maskinens avvibreringssystem reduserer overføringen av vibrasjoner mellom motorenhet/skjæreutstyr og maskinens håndtak. Motorsagkroppen, inklusive skjæreutstyr, er opphengt i håndtaksdelen med såkalte avvibreringselementer. Saging i harde treslag (de fleste løvtrær) gir mer vibrasjoner enn saging i myke treslag (de fleste bartrær). Saging med uskarpt eller feil skjæreutstyr (feil type eller feil filt), øker vibrasjonsnivået.

Vil kjedebremsen alltid beskytte meg mot skader hvis et kast inntreffer? Nei. For det første må bremsen din fungere for å gi den tiltenkte beskyttelsen. For det andre må den aktiveres som beskrevet over for å stanse sagkjedet ved et kast. For det tredje kan kjedebremsen aktiveres, men hvis sverdet er for nær deg, kan det hende at bremsen ikke rekker å bremse og stanse kjedet før motorsagen treffer deg. Det er bare du selv og en korrekt arbeidsteknikk som kan eliminere kast og dets farer. ADVARSEL! Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har blodsirkulasjonsforstyrrelser. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, ”kiling”, ”stikk”, smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingrer, hender eller håndledd. Disse symptomene kan øke ved lave temperaturer. Stoppbryter Stoppbryteren skal brukes for å slå av motoren. (34) Gassregulatorsperre Lyddemper Gassregulatorsperren er konstruert for å hindre at gassregulatoren aktiveres ufrivillig. Når sperren (A) trykkes ned i håndtaket (= når man holder rundt håndtaket), frikoples gassregulatoren (B). Når grepet rundt håndtaket slippes, tilbakestilles både gassregulatoren og sperren til sin opprinnelige posisjon. Denne posisjonen innebærer at gassregulatoren automatisk låses på tomgang. (5) Lyddemperen er konstruert for å redusere lydnivået samt for å lede bort motorens avgasser fra brukeren. Kjedefanger Kjedefangeren er konstruert for å fange opp et avhoppet eller avslitt kjede. Dette unngås i de fleste tilfeller ved korrekt kjedespenning (se anvisninger under overskriften Montering) og korrekt vedlikehold og service på sverd og kjede (se anvisninger under overskriften Generelle arbeidsinstruksjoner). Høyrehåndsvern Høyrehåndsvernet skal beskytte hånden hvis kjedet hopper av eller ryker, og sørge for at greiner og kvister ikke påvirker grepet rundt det bakerste håndtaket. 96 – Norwegian

ADVARSEL! Motorens avgasser er varme og kan inneholde gnister som kan forårsake brann. Start derfor aldri maskinen innendørs eller i nærheten av lettantennelig materiale! I områder med varmt og tørt klima kan faren for brann være stor. Det forekommer at disse områdene er regulert ved lovgivning og forskrifter om at lyddemperen blant annet skal være utstyrt med godkjent gnistfangernett (A). (7) OBS! Lyddemperen blir meget varm både under bruk og etter stopp. Dette gjelder også tomgangskjøring. Vær oppmerksom på brannfaren, spesielt ved håndtering nær brannfarlige stoffer og/eller gasser. 1153988-26 Rev.4 2014-04-15 GENERELLE SIKKERHETSINSTRUKSJONER

Gjør maskinen mindre utsatt for kast.

Reduserer forekomsten av sagkjedeavhopp og sagkjedebrudd.

Gir optimal skjæreytelse.

Øker skjæreutstyrets levetid.

Unngår økning av vibrasjonsnivåer. Grunnregler

Bruk bare det skjæreutstyret vi anbefaler! Se anvisninger under overskriften Tekniske data.

Hold sagkjedets tenner godt og korrekt filt! Følg våre instruksjoner og bruk anbefalt filmal. Et sagkjede som er slipt feil eller skadet øker risikoen for ulykker.

Hold korrekt understilling! Følg våre instruksjoner og bruk anbefalt understillingsmal. For stor understilling øker risikoen for kast.

Hold sagkjedet stramt! Et kjede som er for slakt øker risikoen for sagkjedeavhopp og gir større slitasje på sverd, sagkjede og sagkjedets drivhjul.

Sørg for god smøring og korrekt vedlikehold av skjæreutstyret! Utilstrekkelig smøring av sagkjedet øker risikoen for sagkjedebrudd og øker slitasjen på sverd, sagkjede og sagkjedets drivhjul. Kastreduserende skjæreutstyr

ADVARSEL! Feil skjæreutstyr eller feil sverd/sagkjedekombinasjon øker risikoen for kast! Bruk bare de sverd/ sagkjedekombinasjonene vi anbefaler, og følg instruksjonene for filing. Se anvisninger under overskriften Tekniske data. Kast kan bare unngås ved at du som bruker sørger for at sverdets kastrisikosektor aldri kommer i kontakt med en gjenstand. Ved å bruke skjæreutstyr med ”innebygd” kastreduksjon og å file og vedlikeholde sagkjedet korrekt, kan effekten av et kast reduseres. Sverd Jo mindre neseradius, desto lavere risiko for kast. 1153988-26 Rev.4 2014-04-15 Sagkjede Et sagkjede er oppbygd av et antall ulike lenker som leveres både i standard- og kastredusert utførelse. VIGTIG! Ingen sagkjeder eliminerer risikoen for kast.

ADVARSEL! Enhver kontakt med en roterende sagkjede kan forårsake svært alvorlige skader. Noen uttrykk som spesifiserer sverd og sagkjede For å opprettholde alle sikkerhetsdetaljer på skjæreutstyret, bør du erstatte slitte og skadde sverd-/ kjedekombinasjoner med et sverd og et kjede som Husqvarna anbefaler. Se anvisninger under overskriften Tekniske data for informasjon om hvilke sverd-/ kjedekombinasjoner vi anbefaler. Sverd

Sagkjededeling (=pitch) (tommer) Drivlenkebredde (mm/tommer) Drivlenkeantall (stk.) Filing og justering av understilling for sagkjede

ADVARSEL! Bruk alltid hansker når du arbeider med kjedet for å beskytte hendene mot skade. Generelt angående filing av skjærtenner

Sag aldri med sløvt sagkjede. Et tegn på at sagkjedet er sløvt er at du må presse skjæreutstyret gjennom treet og at tresponene er meget små. Et meget sløvt sagkjede gir ikke trespon i hele tatt. Det gir bare sagflis. Et godt skjerpet sagkjede eter seg gjennom treet selv og gir trespon som er store og lange. Den sagende delen av et sagkjede kalles tannlenke og består av en skjærtann (A) og en rytter (B). Høydeavstanden mellom disse avgjør skjæredybden (C). (8) Ved filing av skjærtenner er det fire mål som må tas hensyn til. Norwegian – 97 GENERELLE SIKKERHETSINSTRUKSJONER

Det er meget vanskelig å file sagkjedet korrekt uten hjelpemiddel. Derfor anbefaler vi at du bruker vår filmal. Den sikrer at sagkjedet files med optimal kastreduksjon og skjærekapasitet.

Se anvisninger under oevrskriften Tekniske data angående hvilke data som gjelder ved filing av din motorsags sagkjede.

ADVARSEL! Avvik fra filingsinstruksjonen gir en betydelig større fare for kast. Filing av skjærtenner Til filing av skjærtenner trengs en rundfil og en filmal. Se anvisninger under overskriften Tekniske data angående hvilken rundfildiameter og hvilken filmal som anbefales til sagkjedet på din motorsag.

• Slå av motoren. (34)
• Kontroller at sagkjedet er stramt. For dårlig stramming gjør sagkjedet ustabilt i sideretningen, noe som gjør det vanskelig å file korrekt.
• Fil alltid fra skjærtannens innside og utover. Løft filen når den føres tilbake. Fil alle tennene på den ene siden først, deretter snus motorsagen og tennene på den andre siden files.
• Fil slik at alle tennene blir like lange. Når det bare gjenstår 4 mm (5/32 ) av skjærtennenes lengde, er sagkjedet utslitt og må kastes. (9)

Ved filing av skjærtennene reduseres understillingen (=skjæredybden). For å beholde maksimal skjærekapasitet må rytteren senkes til anbefalt nivå. Se anvisninger under overskriften Tekniske data angående hvor stor understillingen skal være på ditt din motorsags sagkjede. (8)

ADVARSEL! For stor understilling øker sagkjedets risiko for kast! Justering av understilling

Når understillingen justeres, må skjærtennene være nyfilt. Vi anbefaler at understillingen justeres hver tredje gang sagkjedet files. OBS! Denne anbefalingen forutsetter at skjærtennenes lengde ikke er filt unormalt langt ned. Til justering av understillingen trengs en flatfil og en understillingsmal. Vi anbefaler at du bruker vår filmal for understilling for å få riktig understillingsmål og riktig vinkel på rytteren. Legg filmalen over sagkjedet. Informasjon om bruk av filmalen er å finne på emballasjen. Bruk flatfilen for å file vekk overskuddet på den overskytende delen av rytteren. Understillingen er korrekt når det ikke merkes motstand når du drar filen over malen. 98 – Norwegian ADVARSEL! Bruk alltid godkjente vernehansker. Selv et kjede som ikke beveger seg kan forårsake alvorlige skader åp brukeren eller andre som kommer til kjedet. Jo mer du bruker et sagkjede, jo lengre blir det. Det er viktig at skjæreutstyret justeres etter denne forandringen. Strammingen av sagkjedet skal kontrolleres hver gang du fyller bensin. OBS! Et nytt sagkjede trenger en innkjøringsperiode der man kontrollerer sagkjedestrammingen oftere. Generelt skal sagkjedet strammes så hardt som mulig, men ikke hardere enn at det lett kan dras rundt for hånd. (10) CS 340

Løft opp sverdspissen og stram sagkjedet ved å skru på sagkjedets strammeskrue med kombiverktøyet. Stram sagkjedet til det ikke er slakk på undersiden av sverdet. (12)

Generelt angående justering av understilling ADVARSEL! Et for slakt sagkjede kan føre til at kjedet hopper av, noe som kan forårsake alvorlig, til og med livstruende skade. CS 380

Løs ut knotten ved å folde den ut til den åpnes. (14)

Drei knotten mot urviseren for å løsne stangdekselet. (15)

Juster kjedestrammingen ved å dreie hjulet ned (+) for økt stramming og opp (+) for å slippe opp strammingen. Løft sverdspissen når du justerer kjedestrammingen. (16)

Fold inn knotten igjen for å låse strammingen. (18) 1153988-26 Rev.4 2014-04-15 GENERELLE SIKKERHETSINSTRUKSJONER Smøring av skjæreutstyret

• Synlige sprekker i nagler og lenker.
• Om sagkjedet er stivt.
• Om nagler og lenker er unormalt kraftig slitt. Skift sagkjedet hvis det oppviser ett eller flere av ovennevnte punkter. Vi anbefaler at det brukes et nytt sagkjede som mål på hvor slitt det sagkjedet du nå bruker er. Når det gjenstår bare 4 mm av lengden på skjærtannen, er sagkjedet utslitt og må kastes. (9) Som motorsagsprodusent har vi utviklet en optimal sagkjedeolje som gjennom sin vegetabilske base dessuten er biologisk nedbrytbar. Vi anbefaler å bruke vår egen Universal Outdoor Accessories Chain Oil (Bio), for å oppnå maksimal levetid for sagkjedet og redusere miljøpåvirkningen til et minimum. Hvis Universal Outdoor Accessories Chain Oil (Bio) ikke er tilgjengelig, anbefales vanlig sagkjedeolje. Bruk aldri spillolje! Den er skadelig både for deg, maskinen og miljøet. VIGTIG! Ved bruk av vegetabilsk sagkjedeolje, demonter og rengjør sverdspor og sagkjede før lengre tids oppbevaring. Ellers er det fare for at sagkjedeoljen oksiderer, hvilket medfører at sagkjedet blir stivt og sverdets nesehjul setter seg fast. Påfylling av sagkjedeolje

Sagkjedeoljetanken og bensintanken er dimensjonert slik at bensinen skal ta slutt før sagkjedeoljen tar slutt. Denne sikkerhetsfunksjonen forutsetter imidlertid at man bruker korrekt sagkjedeolje (en olje som er for tynn og lettflytende tømmer oljetanken før bensinen tar slutt), at man følger vår anbefalte forgasserinnstilling (en for ”mager” innstilling gjør at bensinen holder lenger enn kjedeoljen) og at man følger våre anbefalinger når det gjelder skjæreutstyr (et sverd som er for langt krever mer kjedeolje). Kontroll av sagkjedesmøring

Kontroller sagkjedesmøringen hver gang du fyller brennstoff. Se anvisninger under overskriften Smøring av sverdets nesehjul. Rett sverdspissen mot noe fast og lyst i en avstand på ca 20 cm (8 tum). Etter 1 minutts kjøring på 3/4 gass skal det vises en tydelig oljestripe på den lyse flaten. Hvis sagkjedesmøringen ikke fungerer:

• Kontroller at sverdets sagkjedeoljekanal er åpen. Rengjør ved behov.
• Kontroller at sverdsporet er rent. Rengjør ved behov.
• Kontroller at sverdets nesehjul går lett og at nesehjulets smørehull er åpent. Rengjør og smør ved behov. Sverd Kontroller regelmessig:
• Om det har dannet seg grader på utsidene av sverdbommene (A). Fil bort ved behov. (19)
• Om sverdsporet er unormalt slitt (B). Skift sverd ved behov. (19)
• Om sverdnesen er unormalt eller ujevnt slitt. Hvis det har dannet seg en ”grop” der sverdnesens radius slutter på sverdets underside, har du kjørt med for slakt sagkjede.

ADVARSEL! De fleste motorsagsulykker inntreffer når sagkjedet treffer brukeren. Bruk personlig verneutstyr. Se anvisninger under overskriften ”Personlig verneutstyr”. Unngå all bruk som du ikke føler deg tilstrekkelig kvalifisert for. Se anvisninger under overskriftene Personlig verneutstyr, Kastforebyggende tiltak, Skjæreutstyr og Generelle arbeidsinstruksjoner. Unngå situasjoner der det er risiko for kast. Se anvisninger under overskriften Maskinens sikkerhetsutstyr. Bruk anbefalt skjæreutstyr og kontroller at det er i god stand. Se anvisninger under overskriften Generelle arbeidsinstruksjoner. Kontroller at motorsagens sikkerhetsutstyr fungerer. Se anvisninger under Generelle arbeidsinstruksjoner og Generelle sikkerhetsinstruksjoner. Hvis sagkjedesmøringen ikke fungerer etter gjennomgang av de kontrollene og tiltakene som er nevnt ovenfor, må du oppsøke serviceverksted. 1153988-26 Rev.4 2014-04-15 Norwegian – 99 MONTERING Montering av sverd og kjede

Kontroller at eggen på tannlenkene er vendt forover på oversiden av sverdet. ADVARSEL! Kontroll og/eller vedlikehold skal utføres med avslått motor. Stoppekontakten går automatisk tilbake til startstilling. For å unngå ufrivillig start, må derfor tennplugghetten alltid tas av tennpluggen ved montering, kontroll og/eller vedlikehold. Monter koplingsdekselet (kjedebremsen) og lokaliser kjedestrammertappen i hullet i sverdet. Kontroller at kjedets drivlenker passer på drivhjulet og at kjedet ligger riktig i sverdsporet. (22) Bruk alltid hansker når du arbeider med kjedet for å beskytte hendene mot skade. Kjedet er riktig strammet når det ikke henger ned fra undersiden av stangen, men fortsatt kan dreies lett for hånd. Hold opp spissen av stangen og trekk til stangkoplingen ved å dreie knotten med urviseren. (17) CS 340 Kontroller at kjedebremsen ikke er i utløst stilling ved å føre kjedebremsens kastbeskyttelse mot den fremre håndtaksbøylen. (30) Sverdmutrene som låser clutchdekselet/kjedebremsen løsnes. Bruk kombiverktøyet som er integrert i det bakre håndvernet eller et tilsvarende verktøy (kontakt forhandleren hvis du trenger et nytt verktøy). Fjern transportbeskyttelsen (A). (6) (20) Stram kjedet ved å dreie hjulet ned (+). Kjedet skal strammes til det ikke henger ned fra undersiden av stangen. (16) Fold inn knotten igjen for å låse strammingen. (18) På et nytt kjede må kjedespenningen kontrolleres ofte til kjedet er kjørt inn. Kontroller kjedespenningen regelmessig. Riktig kjede betyr god skjærekapasitet og lang levetid. (10) Montering av barkstøtte For montering av barkstøtte, kontakt ditt serviceverksted. Monter sverdet over sverdboltene. Plasser sverdet i bakerste stilling. Legg kjedet over drivhjulet og i sverdsporet. Begynn på oversiden av sverdet. Kontroller at eggen på tannlenkene er vendt forover på oversiden av sverdet. (22) Monter koplingsdekselet (kjedebremsen) og lokaliser kjedestrammertappen i hullet i sverdet. Kontroller at kjedets drivlenker passer på drivhjulet og at kjedet ligger riktig i sverdsporet. Trekk til sverdmutteren med fingrene. (13) Stram kjedet ved å skru kjedestrammerskruen med klokken med kombiverktøyet. Kjedet skal strammes til det ikke henger ned på undersiden av sverdet. (12) Kjedet er korrekt strammet når det ikke henger ned på undersiden av sverdet og fremdeles kan dras lett rundt for hånd. Trekk til sverdmutrene med kombiverktøyet samtidig som sverdspissen holdes oppe. (13) På et nytt kjede må kjedespenningen kontrolleres ofte til kjedet er kjørt inn. Kontroller kjedespenningen regelmessig. Riktig kjede betyr god skjærekapasitet og lang levetid. CS 380 Kontroller at kjedebremsen ikke er i utløst stilling ved å føre kjedebremsens kastbeskyttelse mot den fremre håndtaksbøylen. Løs ut knotten ved å folde den ut til den åpnes. (14) Drei knotten mot urviseren for å løsne stangdekselet. (15) Fjern knotten og ta av koplingsdekselet (kjedebrems). Ta av transportringen.(A) (21) Monter sverdet over sverdboltene. Plasser sverdet i bakerste stilling. Legg kjedet over drivhjulet og i sverdsporet. Begynn på oversiden av sverdet. (22) 100 – Norwegian 1153988-26 Rev.4 2014-04-15 BRENNSTOFFHÅNDTERING Brennstoff

Bemerk! Maskinen er utstyrt med totaktsmotor og må alltid kjøres på en blanding av bensin og totaktsolje. For å sikre riktig blandingsforhold, er det viktig at oljemengden som skal blandes måles nøyaktig. Ved blanding av små mengder brennstoff vil selv små feil i oljemengden virke kraftig inn på blandingsforholdet. Begynn alltid med å helle i halvparten av bensinen som skal blandes. Hell deretter i hele oljemengden. Bland (rist) brennstoffblandingen. Fyll på resten av bensinen.

Hvis maskinen ikke brukes over en lengre periode, skal brennstofftanken tømmes og rengjøres.

ADVARSEL! Sørg for god luftventilasjon ved håndtering av brennstoff. Kjedeolje Bensin

Anbefalt laveste oktantall er 90 (RON). Hvis man kjører motoren på bensin med lavere oktantall enn 90, kan det medføre banking. Dette medfører økt motortemperatur og økt lagerbelastning, som kan resultere i alvorlige motorhavarier.

Bruk aldri spillolje. Dette medfører skader på oljepumpe, sverd og kjede.

Det er viktig å bruke riktig oljetype i forhold til lufttemperaturen (riktig viskositet).

Lufttemperaturer under 0°C gjør en del oljer tregtflytende. Dette kan medføre overbelastning av oljepumpen, med skader på pumpens deler som følge.

Kontakt serviceverkstedet ved valg av kjedesmøreolje. Ved arbeid med kontinuerlig høye turtall (f.eks. kvisting), anbefales høyere oktantall. Innkjøring Kjøring på altfor høyt turtall i lengre perioder skal unngås de første 10 timene. Fylling av brennstoff Totaktsolje

For beste resultat og yteevne, bruk Universal, Universal powered by McCULLOCH totakts motorolje som er lagd spesielt for våre luftkjølte totaktsmotorer.

0,40 0,60 Tørk rent rundt tanklokket. Rengjør brennstoff- og kjedeoljetanken regelmessig. Brennstoffilteret skal skiftes minst en gang årlig. Forurensninger i tankene fører til driftsforstyrrelser. Påse at brennstoffet er godt blandet ved å riste beholderen før tanken fylles. Volumet på kjedeolje- og brennstofftank er vel avpasset til hverandre. Fyll derfor alltid begge tankene samtidig. Blanding

Bensin og olje må alltid blandes i en ren beholder som er godkjent for bensin. 1153988-26 Rev.4 2014-04-15 Norwegian – 101 BRENNSTOFFHÅNDTERING

ADVARSEL! Brennstoff og brennstoffdamp er meget brannfarlig. Vær forsiktig ved håndtering av brennstoff og kjedeolje. Husk brann-, eksplosjons- og innåndingsfare. Langtids oppbevaring Tøm bensin- og oljetankene på et godt ventilert sted. Oppbevar bensinen i godkjente kanner på et sikkert sted. Monter sverdbeskyttelsen. Rengjør maskinen. Se anvisninger under overskriften Vedlikeholdsskjema. Brennstoffsikkerhet

Sørg for god ventilasjon ved tanking og blanding av brennstoff (bensin og totaktsolje).

Hvis du har sølt brennstoff på deg selv eller klærne dine, skift klær. Vask de kroppsdeler som har vært i kontakt med brennstoff. Bruk såpe og vann.

Oppbevar motorsagen og brennstoffet slik at eventuelle lekkasjer og damper ikke står i fare for å komme i kontakt med gnister eller åpen ild. For eksempel el.motorsager, el.motorer, el.kontakter/ strømbrytere, varmekjeler eller lignende.

Brennstoff skal alltid oppbevares i beholdere som er spesielt beregnet og godkjent for dette.

Ved lengre tids oppbevaring og transport av motorsag må brennstoff- og sagkjedeoljetanken tømmes. Hør med nærmeste bensinstasjon hvor du kan bli kvitt overflødig brennstoff og sagkjedeolje.

Påse at maskinen er ordentlig rengjort og at fullstendig service er utført før langtids oppbevaring.

Skjæreutstyrets transportbeskyttelse slaø aøøtid være montert under transport eller oppbevaring av maskinen for å unngå kontakt med det skarpe kjedet i vanvare. Selv et kjede som ikke beveger seg kan forårsake alvorlige skader åp brukeren eller andre som kommer til kjedet.

Bemerk! Still kjedebremsen tilbake ved å føre kastbeskyttelsen (markert ”PULL BACK TO RESET”) mot håndtaksbøylen. Dermed er motorsagen klar til bruk. (30) ADVARSEL! Før start må man legge merke til følgende: På sagens bakkant er det en forenklet startpåminnelse med bilder som beskriver respektive steg. Kjedebremsen skal alltid være på når motorsagen startes for å redusere risikoen for kontakt med det roterende kjedet ved start. Ikke start motorsagen uten at sverd, sagkjede og samtlige deksler er montert. Ellers kan koplingen løsne og forårsake personskade. Plasser maskinen på et fast underlag. Sørg for at du står stødig og at kjedet ikke kan hekte seg opp i noe. Varm motor Bruk samme fremgangsmåte som for start av kald motor, men uten å stille chokeregulatoren i chokestilling. Startgass oppnås inn ved å trekke ut den blå chokeregulatoren til chokestilling, og skyve den inn igjen. (27) Sørg for at ikke uvedkommende oppholder seg i arbeidsområdet.

Kald motor Start: Kjedebremsen skal være satt på når motorsagen startes. Aktiver bremsen ved å føre kastbeskyttelsen forover. (23)

Start aldri motorsagen uten at sverd, sagkjede og samtlige deksler er korrekt montert. Se anvisninger under overskriften Montering Uten sverd og kjede montert på motorsagen kan koplingen løsne og forårsake alvorlige skader. (31)

Pass på omgivelsene og forviss deg om at det ikke er fare for at mennesker eller dyr kan komme i kontakt med skjæreutstyr.

Hold alltid motorsagen med begge hender. Hold høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket. Alle brukere, både høyre- og venstrehendte, skal bruke dette grepet. Hold et fast grep slik at tomlene og fingrene lukker om motorsagens håndtak. (33) Brennstoffpumpe: Trykk på brennstoffpumpens gummiblære gjentatte ganger til brennstoff begynner å fylle blæren. Blæren behøver ikke å fylles helt. (26) Choke: Trekk den blå choke-/startregulatoren helt ut (til stillingen FULL CHOKE). Når chokehendelen er trukket helt ut, stilles det automatisk inn korrekt startgasstilling. (24) Startgass: Kombinert choke/startgass-stilling oppnås når hendelen stilles i choke-stilling. (25) Start Grip det fremre håndtaket med venstre hånd. Sett høyre fot på underdelen av det bakre håndtaket, og press motorsagen mot bakken. Trekk i startsnoren med høyre hånd, og trekk startsnoren langsomt ut til du merker motstand (starthakene griper inn) og trekk deretter raskt og bestemt til motoren starter. Surr aldri startlinen rundt hånden. (28) OBS! Dra ikke startsnoren helt ut og slipp heller ikke håndtaket fra helt utdratt stilling. Dette kan skade maskinen. Stopp Så snart motoren tenner, noe som kan høres som en puff -lyd, trykker du ned chokehendelen til HALF choke . (24)

ADVARSEL! Langvarig innånding av motorens avgasser, kjedeoljetåke og støv fra sagspon kan utgjøre en helsefare. Motoren stoppes ved å trykke ned stoppknappen. (34)

Fortsett å dra bestemt i startsnoren til motoren starter. Fordi kjedebremsen fremdeles er innkoplet må motorens turtall ned til tomgang så raskt som mulig, noe som oppnås ved å trykke raskt på gassregulatoren én gang. På denne måten unngår du unødig slitasje på kopling, koplingstrommel og bremsebånd. (29) 1153988-26 Rev.4 2014-04-15 Norwegian – 103 ARBEIDSTEKNIKK Før hver gangs bruk: (35)

Kontroller at bakre høyrehåndsvern ikke er skadd.

Vær ytterst forsiktig ved avsaging av smågreiner og unngå å sage i busker (= mange smågreiner samtidig). Smågreiner kan etter avsaging feste seg i sagkjedet, slynges mot deg og forårsake alvorlig personskade.

Sørg for at du kan gå og stå sikkert. Se etter eventuelle hinder ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv). Vær meget forsiktig ved arbeid i skrånende terreng.

Vær ytterst forsiktig ved saging i trær som står i spenn. Et spent tre kan både før og etter gjennomsaging sprette tilbake til normalstilling. Feil plassering av deg og sagskåret kan føre til at treet treffer deg eller maskinen slik at du mister kontrollen. I begge tilfeller kan det medføre alvorlig personskade.

Ved flytting skal sagkjedet låses med kjedebremsen og motoren slås av. Bær motorsagen med sverd og sagkjede bakover. Ved lengre forflyttinger og transport skal sverdbeskyttelsen brukes.

Når du setter motorsagen ned på bakken, lås sagkjedet med kjedebremsen og sørg for å ha tilsyn med maskinen. Ved lengre tids ”parkering” skal motoren slås av. Generelle arbeidsinstruksjoner VIGTIG! Dette avsnittet behandler grunnleggende sikkerhetsregler for arbeid med motorsag. Denne informasjonen kan aldri erstatte den kunnskap en profesjonell bruker besitter i form av opplæring og praktisk erfaring. Når du kommer ut for en situasjon som gjør deg usikker på fortsatt bruk, skal du rådføre deg med en ekspert. Henvend deg til din motorsagforhandler, ditt serviceverksted eller en erfaren motorsagbruker. Unngå all bruk som du ikke føler deg tilstrekkelig kvalifisert til! Før bruk av motorsagen må du forstå hva kast innebærer og hvordan de kan unngås. Se anvisninger under overskriften Kastforebyggende tiltak. Før bruk av motorsagen må du forstå forskjellen på å sage med sverdets underside og overside. Se anvisninger under overskriften Kastforebyggende tiltak og Maskinens sikkerhetsutstyr.

ADVARSEL! Noen ganger kan fliser sette seg fast i clutchdekselet og føre til at kjedet setter seg fast. Stans alltid maskinen ved rengjøring. Grunnregler

Ved å forstå hva kast innebærer og hvordan det oppstår, kan du redusere eller eliminere overraskelsesmomentet. Overraskelser øker ulykkesrisikoen. De fleste kast er små, men en del er lynraske og meget voldsomme.

Hold alltid motorsagen i et stødig grep med høyre hånd på det bakerste håndtaket og venstre hånd på det fremste håndtaket. Tomler og fingrer skal omslutte håndtakene. Alle brukere, uansett om de er høyreeller venstrehendte, skal bruke dette grepet. Med dette grepet kan du best redusere effekten av et kast og samtidig beholde kontrollen over motorsagen. Slipp ikke håndtakene!

For å være sikker på at ikke mennesker, dyr eller annet kan påvirke din kontroll over maskinen.

For å hindre at de ovennevnte risikerer å komme i kontakt med sagkjedet eller treffes av et fallende tre og bli skadet. Er du uaktsom, kan sverdets kastrisikosektor treffe en grein, et tre som ligger i nærheten eller et annet objekt og fremkalle et kast. OBS! Følg de ovennevnte punktene, men bruk aldri en motorsag uten mulighet til å kunne påkalle hjelp ved en ulykke. Ha kontroll over arbeidsstykket. Hvis stykkene du sager er små og lette, kan de sette seg fast i sagkjedet og slynges mot deg. Selv om dette som sådan ikke behøver å være farlig, kan du bli overrasket og miste kontrollen over sagen. Sag aldri stablede stokker eller

Unngå bruk i dårlig vær. Slik som tett tåke, kraftig regn, sterk vind, kraftig kulde osv. Å arbeide i dårlig 104 – Norwegian 1153988-26 Rev.4 2014-04-15 ARBEIDSTEKNIKK greiner uten å trekke dem fra hverandre først. Sag bare én stokk eller ett stykke av gangen. Fjern de avsagde stykkene for å holde arbeidsområdet sikkert.

Bruk aldri motorsagen over skulderhøyde og unngå å sage med sverdspissen. Bruk aldri motorsagen med etthåndsgrep! (36) Splintring = Når objektet du skal kappe brytes av før sagsnittet er fullført. Ved hver kapping er det fem meget viktige faktorer å ta hensyn til:

Sagkjedet må ikke treffe bakken eller andre gjenstander under og etter gjennomsagingen.

Sag med høy kjedehastighet, dvs. på full gass.

Vær ytterst forsiktig når du sager med oversiden av sverdet, dvs. når du sager fra objektets underside. Dette kalles å sage med skyvende sagkjede. Sagkjedet skyver da motorsagen bakover mot brukeren. Hvis sagkjedet klemmes fast, kan motorsagen kastes bakover mot deg. Kan terrenget og omgivelsenes utseende påvirke hvor stabilt og sikkert du kan gå og stå? Det er to grunner til at sagkjedet klemmes fast eller at sagobjektet splintres: Hva slags støtte sagobjektet har før og etter kapping, og om sagobjektet står i spenn.

Hvis brukeren ikke holder imot kreftene i motorsagen, er det fare for at motorsagen skyves så langt bakover at sverdets kastrisikosektor er den eneste kontakten med treet, noe som utløser et kast. (38) Å sage med sverdets underside, dvs. å sage fra sagobjektets overside og ned, kalles å sage med dragende sagkjede. Da dras motorsagen mot treet, og motorsagkroppens forkant blir en naturlig støtte mot stammen. Saging med dragende sagkjede gir brukeren bedre kontroll over motorsagen og over hvor sverdets kastrisikosektor befinner seg.

Følg file- og vedlikeholdsinstruksjonene for sverd og sagkjede. Ved skifte av sverd og sagkjede må det bare brukes kombinasjoner anbefalt av oss. Se avsnitt Skjæreutstyr og kapitlet Tekniske data. Grunnleggende sageteknikk

Bruk alltid full gass ved saging!

Slipp motoren ned på tomgangsturtall etter hvert sagskår (lengre tids full gass uten at motoren belastes, dvs. uten den motstanden motoren får fra sagkjedet under saging, gir alvorlig motorskade).

Å sage nedenfra = Å sage med ”skyvende” sagkjede. Saging med skyvende sagkjede innebærer økt kastrisiko. Se anvisninger under overskriften Kastforebyggende tiltak. Betegnelser Kapping = Generell betegnelse for gjennomsaging av tre. Disse uønskede situasjonene kan i de fleste tilfeller unngås ved at kappingen gjøres i to trinn, både fra overog undersiden. Det gjelder å nøytralisere sagobjektets ”vilje” til å klemme fast sagkjedet eller splintres. VIGTIG! Hvis sagkjedet har klemt seg fast i sagsnittet: stans motoren! Forsøk ikke å rykke løs motorsagen. Hvis du gjør dette, kan du skade deg på sagkjedet når motorsagen plutselig løsner. Bruk hevarm for å få løs motorsagen. Nedenfor følger en teoretisk gjennomgang av hvordan de vanligste situasjonene en motorsagsbruker kan komme ut for skal håndteres. Kvisting Ved kvisting av tykkere greiner følges samme prinsipp som ved kapping. Vanskelige greiner kappes bit for bit. Kapping

ADVARSEL! Forsøk aldri å sage stokker når de er stablet eller når et par stokker ligger tett sammen. Slik fremgangsmåte øker drastisk risikoen for kast, som kan føre til alvorlig eller livstruende skade. Hvis du har en stabel stokker, skal hver stokk du vil kappe tas bort fra stabelen, plasseres på en sagkrakk og kappes for seg. Fjern de kappede stykkene fra arbeidsområdet. Lar du dem bli værende i arbeidsområdet, øker du både risikoen for å få et kast i vanvare og risikoen for å miste balansen når du arbeider. Stokken ligger på bakken. Det er ingen fare for at sagkjedet skal klemmes fast eller at sagobjektet skal splintres. Det er imidlertid stor fare for at sagkjedet treffer bakken etter gjennomsaging. Sag ovenfra gjennom hele stokken. Vær forsiktig på slutten av sagsnittet for å unngå at sagkjedet treffer Kvisting = Kappe av greiner fra et felt tre. 1153988-26 Rev.4 2014-04-15 Norwegian – 105 ARBEIDSTEKNIKK bakken. Behold full gass, men vær forberedt på hva som vil skje. (39) at treet ikke har skadde eller ”døde” greiner som kan brytes av og skade deg under fellingsarbeidet. Hvis det er mulig (= kan stokken roteres?) bør sagsnittet avsluttes 2/3 inn i stokken. Det som først og fremst må unngås er at det fallende treet blir sittende fast i et annet. Å ta ned et fastfelt tre er meget farlig, og det innebærer meget stor ulykkesrisiko. Se anvisninger under overskriften Håndtering av mislykket felling. Roter stokken slik at den resterende 1/3 kan avsluttes ovenfra. Stokken har støtte i den ene enden. Stor fare for splintring. VIGTIG! I kritiske fellingsøyeblikk må hørselsvernet felles opp med en gang sagingen har opphørt slik at det er mulig å fange opp lyder og varselsignaler. Begynn med å sage nedenfra (ca 1/3 av stokkens diameter). Avslutt ovenfra slik at sagskårene møtes. Stokken har støtte i begge ender. Stor fare for fastklemming av sagkjedet. Begynn med å sage ovenfra (ca 1/3 av stokkens diameter). Avslutt nedenfra slik at sagskårene møtes. Trefellingsteknikk VIGTIG! Det kreves mye erfaring for å felle et tre. En uerfaren motorsagsbruker skal ikke felle trær. Unngå all bruk du ikke føler deg kvalifisert til! Sikkerhetsavstand Sikkerhetsavstanden mellom treet som skal felles og nærmeste arbeidsplass skal være 2 1/2 trelengde. Påse at ingen befinner seg i denne ”faresonen” før og under fellingen. (45) Underkvisting og retrettvei Kvist stammen opp til skulderhøyde. Det er sikrest å arbeide ovenfra og ned og ha stammen mellom deg og motorsagen. Rensk opp i vegetasjonen rundt treet og legg merke til eventuelle hinder (steiner, greiner, groper osv), slik at du har en lett tilgjengelig rettrettvei når treet begynner å falle. Retrettveien bør ligge ca 135° på skrå bakover fra treets planlagte fallretning. (46)

Fallretning Målsettingen ved felling av trær er å plassere treet på en slik måte at etterfølgende kvisting og kapping av stokken kan utføres i et mest mulig ”enkelt” terreng. Man skal kunne gå og stå sikkert. Etter å ha bestemt hvilken retning du vil at treet skal falle i, må du gjøre en vurdering av treets naturlige fallretning. De faktorene som styrer dette er:

Konsentrasjon av greiner

Hindringer innen treets rekkevidde: f.eks. andre trær, kraftledninger, veier og bygninger.

Se etter skader og råte i stammen, hvilket gjkør det mer trolig at treet ryker og begynner å falle før du forventer dette. ADVARSEL! Vi fraråder brukere som ikke er tilstrekkelig kvalifisert å felle et tre med en sverdlengde som er mindre enn stammens diameter! Fellingen utføres med tre sagskår. Først sages styreskåret, som består av et overskjær og et underskjær, deretter avsluttes fellingen med hovedskåret. Ved korrekt plassering av disse kan man styre fallretningen meget nøyaktig. Styreskår Ved utsaging av styreskåret begynner man med overskjæret. Stå på høyre side av treet og sag med dragende sagkjede. Sag deretter underskjæret slik at det slutter på nøyaktig samme sted som overskjæret. (47) Dybden på styreskåret skal være 1/4 av stammens diameter og vinkelen mellom over- og underskjær minst 45°. Stedet hvor de to skjærene møtes kalles styreskårlinje. Denne linjen skal ligge nøyaktig horisontalt og samtidig danne en rett vinkel (90°) mot valgt fallretning. (48) Hovedskår Etter denne vurderingen kan man bli nødt til å la treet falle i sin naturlige fallretning, fordi det er umulig eller for farlig å forsøke å plassere det i den retningen man i utgangspunktet hadde tenkt. Hovedskåret sages fra den andre siden av treet og må ligge helt horisontalt. Stå på venstre side av treet og sag med dragende sagkjede. En annen meget viktig faktor som ikke påvirker fallretningen men din personlige sikkerhet, er å kontrollere Plasser hovedskåret ca. 3-5 cm (1,5-2 tommer) over styreskårets horisontalplan. 106 – Norwegian 1153988-26 Rev.4 2014-04-15 ARBEIDSTEKNIKK Sett i barkstøtten (hvis en slik er montert) bak brytekanten. Sag med full gass og før sagkjedet/sverdet sakte inn i treet. Vær på vakt mot at treet beveger seg i motsatt retning av det som er valgt som fallretning. Sett i en fellekile eller et brytejern i hovedskåret så snart skjæredybden tillater det. (49) Sag aldri helt gjennom et objekt som står i spenn! Hovedskåret skal avsluttes parallelt med styreskårlinjen slik at avstanden mellom dem er minst 1/10 av stammens diameter. Den delen av stammen som ikke er gjennomsagd, kalles brytekant. Sag treet/kvisten fra motsatt side etter at spenningen er frigjort. Brytekanten fungerer som et hengsel som styrer retningen til det fallende treet. (50) Hvis brytekanten er for liten eller gjennomsaget eller hvis styreskår og hovedskår er feil plassert, mister man all kontroll over treets fallretning. Hvis du må sage gjennom treet/kvisten, lag to eller tre skjær mde 3 cm mellomrom og 3-5 cm dybde. Fortsett å sage dypere til treets/kvistens bending og spenning frigjøres. Kastforebyggende tiltak

Når hovedskåret og styreskåret er ferdig, skal treet begynne å falle, enten av seg selv eller ved hjelp av fellekilen eller brytejernet. Vi anbefaler bruk av en sverdlengde som er større enn treets diameter, slik at hoved- og styreskår kan utføres med et såkalt ”enkelt sagskår”. Se anvisninger under overskriften Tekniske data ang. hvilke sverdlengder som anbefales for din motorsagsmodell. Det finnes metoder for felling av trær med en stammediameter som er større enn sverdlengden. Disse medfører meget stor risiko for at sverdets kastrisikosektor kommer i kontakt med et objekt. Håndtering av mislykket felling Nedtaking av et ”fastfelt tre” Å ta ned et fastfelt tre er meget farlig, og det innebærer meget stor ulykkesrisiko. Forsøk aldri å sage ned det treet det andre treet har falt mot. Arbeid aldri innenfor risikoområdet for hengende fastfelte trær. Den sikreste metoden er å bruke vinsj.

Bærbar Saging i trær og greiner som står i spenn Forberedelser: Vurder hvilken retning spenningen går i og hvor den har sitt brytepunkt (dvs. det stedet hvor den ville brekke hvis den ble spent ytterligere). Avgjør hvordan du frigjør spenningen på sikreste måte og om du klarer å gjøre det. Ved ekstra kompliserte situasjoner er den eneste sikre metoden å avstå fra bruk av motorsag og bruke vinsj. ADVARSEL! Kast kan forekomme lynraskt og være plutselige og voldsomme, og kan kaste motorsag, sverd og sagkjede mot brukeren. Hvis sagkjedet er i bevegelse når og hvis det treffer brukeren, kan det oppstå meget alvorlige og til og med livstruende skader. Det er nødvendig å forstå hva som forårsaker kast og at de kan unngås ved forsiktighet og riktig arbeidsteknikk. Hva er kast? Kast er betegnelsen på en plutselig reaksjon der motorsag og sverd kastes fra et objekt som har kommet i kontakt med den øvre kvadranten av sverdspissen, den såkalte kastrisikosektoren. (38) Kast skjer alltid i samme retning som sverdplanet. Det mest vanlige er at motorsag og sverd kastes opp- og bakover mot brukeren. Andre kastretninger kan imidlertid forekomme, avhengig av hvilken stilling motorsagen har i det øyeblikket sverdets kastrisikosektor kommer i kontakt med et objekt. Kast kan bare inntreffe når sverdets kastrisikosektor kommer i kontakt med et objekt. (51) Kvisting

ADVARSEL! De fleste kastulykker inntreffer ved kvisting. Ikke bruk sverdets kastrisikosektor. Vær ytterst forsiktig og unngå at sverdspissen kommer i kontakt med stokken, andre greiner eller gjenstander. Vær ytterst forsiktig med greiner som står i spenn. De kan fjære tilbake mot deg og gjøre at du mister kontrollen, hvilket kan medføre skader. Generelt gjelder: Sørg for at du kan gå og stå sikkert! Arbeid fra venstre side av stammen. Arbeid så nær motorsagen som mulig for beste kontroll. Når det er mulig skal du la tyngden av sagen hvile på stammen. Plasser deg slik at du ikke risikerer å bli truffet av treet/ greinen når spenningen blir frigjort. Flytt deg bare når du har stammen mellom deg og motorsagen. Lag ett eller flere sagskår på eller i nærheten av brytepunktet. Sag så dypt inn og med så mange sagsnitt som er nødvendig for at spenningen i treet/grenen skal bli frigjort slik at treet/grenen ”brytes” av ved brytepunktet. Oppkapping av stammen til stokk 1153988-26 Rev.4 2014-04-15 Se anvisninger under overskriften Generelle sageteknikk. Norwegian – 107 VEDLIKEHOLD Generelt Brukeren må kun utføre det vedlikeholds- og servicearbeidet som beskrives i denne bruksanvisningen. Mer omfattende inngrep skal utføres av et autorisert serviceverksted. Kontroll, vedlikehold og service på motorsagens sikkerhetsutstyr Bemerk! All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, anbefaler vi at du oppsøker ditt serviceverksted. Alt vedlikehold utover det som er nevnt i denne boken skal utføres av servicefaghandler (forhandler). Forgasserjustering Ditt McCulloch-produkt er konstruert og produsert ifølge spesifikasjoner som reduserer de skadelige avgassene. Funksjon

Via gassregulatoren styrer forgasseren motorens turtall. I forgasseren blandes luft/brennstoff. Denne luft/brennstoffblandingen er justerbar. For å utnytte maskinens effekt maksimalt, må justeringen være korrekt. T-skruen regulerer gassregulatorens stilling på tomgang. Hvis T-skruen skrus med klokken, får man høyere tomgangsturtall, og skrus den mot klokken, får man lavere tomgangsturtall. Grunninnstilling og innkjøring Ved prøvekjøring på fabrikk grunninnstilles forgasseren. Finjustering må foretas av en fagkyndig person. Anbefalt tomgangsturtall: Se kapitlet Tekniske data. Finjustering av tomgang T Tomgangen justeres med skruen merket T. Hvis justering er nødvendig, skrus tomgangsskruen T inn (med klokken) med motoren i gang til kjedet begynner å rotere. Åpne deretter (mot klokken) til kjedet står stille. Tomgangsturtallet er korrekt innstilt når motoren arbeider jevnt i alle posisjoner med god margin til det turtallet hvor kjedet begynner å rotere.

ADVARSEL! Hvis tomgangsturtallet ikke kan justeres slik at kjedet står stille, kontaktes et serviceverksted. Bruk ikke motorsagen før den er korrekt innstilt eller reparert. Slå av motoren og ta ut tenningskabelen før reparasjon eller vedlikehold Kjedebrems med kastbeskyttelse Kontroll av bremsebåndslitasje Rengjør kjedebrems og koplingstrommel for spon, kvae og smuss. Tilsmussing og slitasje påvirker bremsefunksjonen. (40) Kontroller jevnlig at bremsebåndet er minst 0,6 mm tykt på det mest slitte stedet. Kontroll av kastbeskyttelse Kontroller at kastbeskyttelsen er hel og uten synlige defekter, f.eks. materialsprekker. Før kastbeskyttelsen fram og tilbake for å kontrollere at den går lett og at den er stabilt forankret ved leddet i koplingsdekselet. (41) Kontroll av treghetsfunksjonen Hold motorsagen, med motoren slått av, over en stubbe eller over en annen stabil gjenstand. Slipp det fremste håndtaket og la motorsagen falle av egen tyngde, roterende rundt det bakre håndtaket, mot stubben. Når sverdspissen treffer stubben, skal bremsen løse ut. (43) Kontroll av bremsevirkning Plasser motorsagen på et stabilt underlag og start den. Påse at sagkjedet ikke kan komme i kontakt med bakken eller andre gjenstander. Se anvisninger under overskriften Start og stopp. Hold motorsagen i et stødig grep med tomler og fingrer lukket om håndtakene. Gi full gass og aktiver kjedebremsen ved å vri venstre håndledd mot kastbeskyttelsen. Ikke slipp det fremste håndtaket. Kjedet skal stanse umiddelbart. Gassregulatorsperre 108 – Norwegian

Kontroller at gassregulatoren er låst i tomgangsstilling når gassregulatorsperren er i sin utgangsposisjon.

Trykk inn gassregulatorsperren og kontroller at den går tilbake til sin opprinnelige stilling når den slippes.

Start motorsagen og gi full gass. Slipp gassregulatoren og kontroller at kjedet stanser og at det blir stående stille. Hvis kjedet roterer med gassregulatoren i tomgangsstilling må forgasserens tomgangsjustering kontrolleres. Tennplugg Tennpluggens stand påvirkes av:

Tilsmusset luftfilter. Kjedefanger Kontroller at kjedefangeren er hel og at den sitter fast i motorsagkroppen. Høyrehåndsvern Kontroller at høyrehåndsvernet er helt og uten synlige defekter, slik som materialsprekker. Avvibreringssystem Kontroller regelmessig avvibreringselementene med tanke på materialsprekker og deformering. Kontroller at avvibreringselementene er fast forankret mellom motor- og håndtaksenhet. Stoppbryter Start motoren og kontroller at motoren blir slått av når stoppbryteren føres til stoppstilling. Lyddemper Bruk aldri en maskin som har defekt lyddemper. Kontroller regelmessig at lyddemperen sitter fast i maskinen. Bemerk: Gnistfangernettet (A) på denne maskinen kan byttes ut. Ved eventuelle skader på nettet må det skiftes. Hvis nettet tilstoppes, blir maskinen overopphetet med skader på sylinder og stempel som følge. Bruk aldri maskinen med en lyddemper som er i dårlig stand. Bruk aldri lyddemper uten eller med defekt gnistfangernett. (7) Disse faktorene gir belegg på tennpluggenes elektroder og kan forårsake driftsforstyrrelser og startvansker. Hvis maskinens effekt er for lav, maskinen er vanskelig å starte eller tomgangen er urolig: kontroller alltid tennpluggen først før andre tiltak iverksettes. Hvis tennpluggen har mye belegg, rengjøres den, og kontroller samtidig at elektrodeavstanden er 0,5 mm. Tennpluggen bør skiftes etter omtrent en måneds drift eller om nødvendig tidligere. (44) Bemerk! Bruk alltid anbefalt type tennplugg! Feil tennplugg kan ødelegge stempel/sylinder. Påse at tennpluggen har såkalt radiostøyfilter. Sentrifugalrensing ”CCS” Sentrifugalrensing innebærer følgende: All luft til forgasseren kommer (tas) gjennom startmotoren. Smuss og støv sentrifugeres bort av kjøleviften. VIGTIG! For å opprettholde sentrifugalrensingens funksjon, må den rengjøres og vedlikeholdes kontinuerlig. Rengjør luftinntaket til startmotoren, vifteskovlene på svinghjulet, rommet rundt svinghjulet, inntaksrøret og forgasserrommet. Etter 75 timers bruk anbefaler vi at du får lyddemperen skiftet av serviceverkstedet (forhandleren). Luftfilter Luftfilteret må rengjøres regelmessig for støv og smuss for å unngå:

Unormalt høyt brennstofforbruk.

Luftfilteret (3) demonteres etter at sylinderdekselet, skruen (1) og luftfilterdekselet (2) er fjernet. Ved montering må det påses at luftfilteret slutter helt tett mot filterholderen. Rist eller børst filteret rent. (42) En mer gjennomgående rengjøring oppnås ved å vaske filteret i såpevann. Et filter som har vært mye brukt kan aldri bli fullstendig rent. Derfor må det skiftes med jevne mellomrom. Et skadet luftfilter må alltid skiftes. 1153988-26 Rev.4 2014-04-15 Norwegian – 109 VEDLIKEHOLD Vedlikeholdsskjema Under følger en liste over det vedlikehold som skal utføres på maskinen. De fleste av punktene er beskrevet i avsnittet Vedlikehold. Daglig ettersyn Ukentlig ettersyn Månedlig ettersyn Rengjør maskinen utvendig. Kontroller startapparat, snor og returfjær. Kontroller bremsebåndet på kjedebremsen med henblikk på slitasje. Skift når det er mindre enn 0,6 mm på det mest slitte stedet. Kontroller at gassregulatorens deler fungerer sikkert. (Gassregulatorsperre og gassregulator.) Kontroller at vibrasjonsisolatorene ikke er skadet. Kontroller koplingssenteret, koplingstrommelen og koplingsfjæren med henblikk på slitasje. Rengjør kjedebremsen og kontroller at den fungerer sikkert. Kontroller at kjedefangeren er uskadet, skift om nødvendig. Fil bort eventuelle grader på sidene av sverdet. Rengjør tennpluggen. Kontroller at elektrodeavstanden er 0,5 mm. Sverdet skal snus daglig for jevnere slitasje. Kontroller at smørehullet i sverdet ikke er tett. Rengjør kjedesporet. Rengjør forgasserrommet. Rengjør forgasseren utvendig. Kontroller at sverd og kjede får nok olje. Rengjør luftfilteret. Skift om nødvendig. Kontroller brennstoffilteret og brennstoffslangen. Skift om nødvendig. Kontroller sagkjedet med henblikk på synlige sprekker i nagler og ledd, om sagkjedet er stivt eller hvis nagler og ledd er unormalt slitt. Skift om nødvendig. Tøm bensintanken og rengjør den innvendig. Fil kjedet og kontroller stramming og tilstand. Kontroller at kjededrivhjulet ikke er unormalt slitt, skift om nødvendig. Tøm oljetanken og rengjør den innvendig. Rengjør startmotorens luftinntak. Kontroller alle kabler og forbindelser. Kontroller at skruer og mutre er trukket til. Kontroller at stoppbryteren fungerer. Kontroller at det ikke er noen brennstofflekkasje fra motor, tank eller brennstoffledninger. 110 – Norwegian 1153988-26 Rev.4 2014-04-15 TEKNISKE DATA Tekniske data CS 340 CS 380 Sylindervolum, cm3:

Fremre håndtak, m/s2 5,3 5,3 Bakre håndtak, m/s2 5,0 5,0 Standard sverdlengde, tommer/cm 14/35 16/40 Anbefalte sverdlengder, tommer/cm 14-16 / 35-40 14-16 / 35-40 Effektiv skjærelengde, tommer/cm 13-15 / 33-38 13-15 / 33-38 Deling, tommer/mm 3/8 / 9,52 3/8 / 9,52 Tykkelse på drivlenke, tommer/mm 0,050/1,3 0,050/1,3 Type drivhjul/antall tenner Spur/6 Spur/6 Kjedehastighet ved maks. effekt, m/s 20,0 20,0 Ljudnivåer (se anm. 2) Ekvivalent lydtrykknivå ved brukerens øre, dB(A) Ekvivalente vibrasjonsnivåer, a hveq (se merknad 3) Kjede/sverd Anm.1: Utslipp av støy til omgivelsene målt som lydeffekt (LWA) ifølge EF-direktiv 2000/14/EC. Merknad 2: Ekvivalent støytrykknivå i henhold til ISO 22868 beregnes som tidsvektet total energi for ulike trykknivåer under forskjellige driftsforhold. Typisk statistisk spredning for ekvivalent støytrykknivå er et standard avvik på 1 dB (A). Merknad 3: Ekvivalent vibrasjonsnivå i henhold til ISO 22867 beregnes som tidsvektet total energi for vibrasjonsnivåer under forskjellige driftsforhold: Rapporterte data for ekvivalent vibrasjonsnivå har en typisk statistisk spredning (standard avvik) på 1 m/s2. 1153988-26 Rev.4 2014-04-15 Norwegian – 111 TEKNISKE DATA Sverd og kjedekombinasjoner Følgende skjæreutstyr er godkjent for modellene McCulloch CS 340 og CS 380. Sverd Sagkjede Lengde, tommer Deling, tommer Sporbredde,

- av 8. mai 2000 "angående utslipp av støy til omgivelsene" 2000/14/EC. Det er benyttet prosedyre for samsvarsvurdering i henhold til Tillegg V i direktivet over. For informasjon angående støyutslippene, se kapitlet Tekniske data. Følgende standarder er blitt tillempet: EN ISO
