KASUTUSJUHEND CS380T MC CULLOCH

Zg∏oszony organ: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Szwecja, przeprowadzi∏ prób´ homologacyjnà dot. zgodnoÊci z normami WE, zgodnie z dyrektywà dot. maszyn (2006/42/EG), art. 12 punkt 3b. ZaÊwiadczenia o próbach homologacyjnych dot. zgodnoÊci z normami WE, wg aneksu IX, opatrzone sà numerami: 0404/11/ Dostarczona pilarka jest identyczna z egzemplarzem poddanym próbie homologacyjnej, dot. zgodnoÊci z normami WE. Huskvarna, 1 marca 2011 r. Ronnie E. Goldman, Dyrektor Dzia∏u In˝ynierii. (Autoryzowany przedstawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentacje technicznà.) 350 – Polish 1153988-26 Rev.4 2014-04-15 SISSEJUHATUS Lugupeetud tarbija! Täname McCullochi toote kasutamise eest. Olete saanud osaks loost, mis algas kaua aega tagasi, kui McCullochi korporatsioon alustas Teise maailmasõja päevil mootorite tootmist. Alates 1949. aastast, kui McCulloch tutvustas oma esimest kerget ühemehe-kettsaagi, ei ole puutöö enam endine. Uuenduslike kettsaagide sari kestis läbi aastakümnete ja ettevõte laienes, esmalt 1950. aastatel lennuki- ja kardimootorite ning 1960. aastatel minikettsaagide valdkonda. Hiljem, 1970. ja 1980. aastatel, lisati tootevalikusse trimmerid ja puhurid. Tänapäeval jätkab McCulloch Husqvarna grupi osana võimsate mootorite, tehniliste uuenduste ja tugeva inseneritöö traditsioone, mis on juba üle poole sajandi olnud meie tunnusmärkideks. Meie eesmärkideks on langetada kütusekulu, heitgaase ja mürataset, samuti tõsta ohutust ja kasutajasõbralikkust. Me loodame, et jääte oma McCullochi tootega rahule, sest see on mõeldud teid abistama pikka aega. Toote tööiga pikeneb, kui järgite selles kasutusjuhendis esitatud kasutus-, teenindus- ja hooldusjuhiseid. Kui peaksite vajama professionaalset remondi- või teenindusabi, kasutage meie teenusepakkujate otsingumootorit aadressil www.mcculloch.com. McCulloch töötab pidevalt oma toodete edasiarendamise alal ja jätab seetõttu endale õiguse teha muuhulgas muudatusi toodete kuju ja välimuse osas. Selle kasutusjuhendi saate samuti alla laadida aadressilt www.mcculloch.com. Operaator peab kasutama kettsae käsitsemiseks mõlemat kätt. Kettsaagi ei tohi mitte kunagi kasutada seda ühes käes hoides. Vältige saelati otsa puutumist vastu mis tahes objekte. ETTEVAATUST! Kui saelati ots puutub millegi vastu, tekib sellele vastumõju, mis võib lüüa saelati tahapoole ja üles ja sellest võib tekkida tagasilöök. See võib tuua kaasa tõsiseid vigastusi. Mootori seiskamiseks tuleb süüde välja lülitada. Ketipidur, aktiveeritud (parempoolne) ketipidur, aktiveerimata (vasakpoolne). Kütusepump. Sümbolid seadmel: ETTEVAATUST! Kettsaed võivad olla ohtlikud! Hooletu või vale kasutamislaad võivad tekitada operaatorile või teistele tõsiseid ja isegi surmavaid kehavigastusi. Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad. Kütuse tankimine. Ketiõli lisamine. Kasuta alati:

Heakskiidetud kaitsekiivrit

Heakskiidetud kõrvaklappe

Kaitseprillid või näokaitse Ülejäänud seadmel toodud sümbolid/tähised vastavad erinevates riikides kehtivatele sertifitseerimisnõuetele. Seade vastab EL kehtivatele direktiividele. Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Andmed seadme emissiooni kohta on toodud peatükis Tehnilised andmed ja etiketil. 1153988-26 Rev.4 2014-04-15 Estonian – 351 SISUKORD Kettsae detailide paiknemine (1)

Seiskamislüliti (Süüte sisse-ja väljalülitamine.)

Tagumine käepide parema käe kaitsega.

Teavitamis- ja hoiatustähised.

Karburaatori reguleerimiskruvid

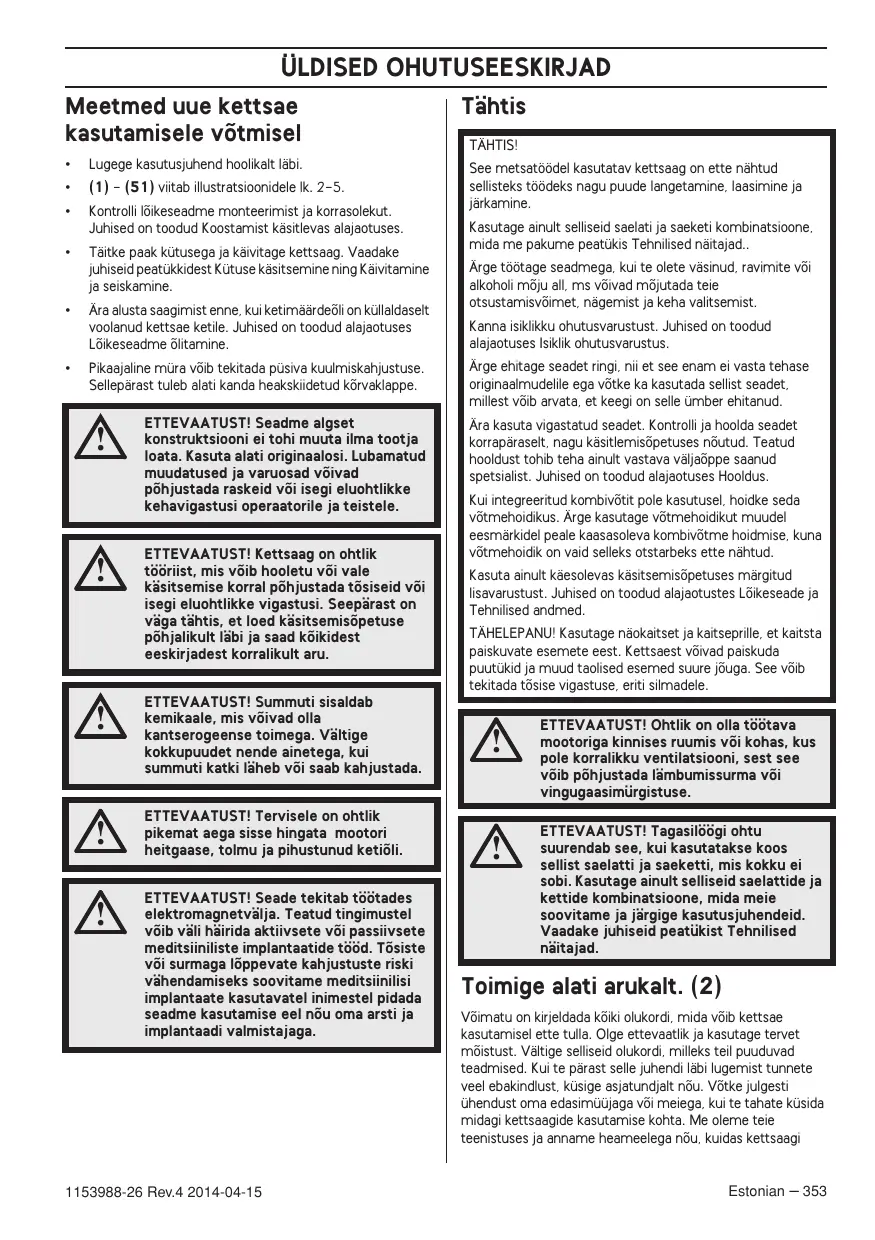

Lugege kasutusjuhend hoolikalt läbi.

(1) - (51) viitab illustratsioonidele lk. 2-5.

Kontrolli lõikeseadme monteerimist ja korrasolekut. Juhised on toodud Koostamist käsitlevas alajaotuses.

Täitke paak kütusega ja käivitage kettsaag. Vaadake juhiseid peatükkidest Kütuse käsitsemine ning Käivitamine ja seiskamine.

Ära alusta saagimist enne, kui ketimäärdeõli on küllaldaselt voolanud kettsae ketile. Juhised on toodud alajaotuses Lõikeseadme õlitamine. Pikaajaline müra võib tekitada püsiva kuulmiskahjustuse. Sellepärast tuleb alati kanda heakskiidetud kõrvaklappe.

ETTEVAATUST! Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasuta alati originaalosi. Lubamatud muudatused ja varuosad võivad põhjustada raskeid või isegi eluohtlikke kehavigastusi operaatorile ja teistele. ETTEVAATUST! Kettsaag on ohtlik tööriist, mis võib hooletu või vale käsitsemise korral põhjustada tõsiseid või isegi eluohtlikke vigastusi. Seepärast on väga tähtis, et loed käsitsemisõpetuse põhjalikult läbi ja saad kõikidest eeskirjadest korralikult aru. ETTEVAATUST! Summuti sisaldab kemikaale, mis võivad olla kantserogeense toimega. Vältige kokkupuudet nende ainetega, kui summuti katki läheb või saab kahjustada. ETTEVAATUST! Tervisele on ohtlik pikemat aega sisse hingata mootori heitgaase, tolmu ja pihustunud ketiõli. ETTEVAATUST! Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Tõsiste või surmaga lõppevate kahjustuste riski vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nõu oma arsti ja implantaadi valmistajaga. 1153988-26 Rev.4 2014-04-15 Tähtis TÄHTIS! See metsatöödel kasutatav kettsaag on ette nähtud sellisteks töödeks nagu puude langetamine, laasimine ja järkamine. Kasutage ainult selliseid saelati ja saeketi kombinatsioone, mida me pakume peatükis Tehnilised näitajad.. Ärge töötage seadmega, kui te olete väsinud, ravimite või alkoholi mõju all, ms võivad mõjutada teie otsustamisvõimet, nägemist ja keha valitsemist. Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus. Ärge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega võtke ka kasutada sellist seadet, millest võib arvata, et keegi on selle ümber ehitanud. Ära kasuta vigastatud seadet. Kontrolli ja hoolda seadet korrapäraselt, nagu käsitlemisõpetuses nõutud. Teatud hooldust tohib teha ainult vastava väljaõppe saanud spetsialist. Juhised on toodud alajaotuses Hooldus. Kui integreeritud kombivõtit pole kasutusel, hoidke seda võtmehoidikus. Ärge kasutage võtmehoidikut muudel eesmärkidel peale kaasasoleva kombivõtme hoidmise, kuna võtmehoidik on vaid selleks otstarbeks ette nähtud. Kasuta ainult käesolevas käsitsemisõpetuses märgitud lisavarustust. Juhised on toodud alajaotustes Lõikeseade ja Tehnilised andmed. TÄHELEPANU! Kasutage näokaitset ja kaitseprille, et kaitsta paiskuvate esemete eest. Kettsaest võivad paiskuda puutükid ja muud taolised esemed suure jõuga. See võib tekitada tõsise vigastuse, eriti silmadele.

ETTEVAATUST! Ohtlik on olla töötava mootoriga kinnises ruumis või kohas, kus pole korralikku ventilatsiooni, sest see võib põhjustada lämbumissurma või vingugaasimürgistuse. ETTEVAATUST! Tagasilöögi ohtu suurendab see, kui kasutatakse koos sellist saelatti ja saeketti, mis kokku ei sobi. Kasutage ainult selliseid saelattide ja kettide kombinatsioone, mida meie soovitame ja järgige kasutusjuhendeid. Vaadake juhiseid peatükist Tehnilised näitajad. Toimige alati arukalt. (2) Võimatu on kirjeldada kõiki olukordi, mida võib kettsae kasutamisel ette tulla. Olge ettevaatlik ja kasutage tervet mõistust. Vältige selliseid olukordi, milleks teil puuduvad teadmised. Kui te pärast selle juhendi läbi lugemist tunnete veel ebakindlust, küsige asjatundjalt nõu. Võtke julgesti ühendust oma edasimüüjaga või meiega, kui te tahate küsida midagi kettsaagide kasutamise kohta. Me oleme teie teenistuses ja anname heameelega nõu, kuidas kettsaagi Estonian – 353 ÜLDISED OHUTUSEESKIRJAD paremini ja ohutumalt kasutada. Võiksite ka käia kettsae kasutamise koolitusel. Küsige nõu oma edasimüüjalt, metsandusalaselt õppeasutuselt või raamatukogust, kus ja milliseid kursuseid korraldatakse. Me teeme pidevalt tööd, et muuta toote kujundust paremaks ja rakendada paremaid tehnilisi lahendusi, mis tõstavad toote töökindlust, ohutust ja tõhusust. Käige korrapäraselt oma edasimüüja juures, kust saate teavet uuenduste ja nende kasutamise kohta. Isiklik ohutusvarustus

ETTEVAATUST! Suurem osa õnnetustest juhtub seetõttu, et kettsae kett riivab operaatorit. Seadmega töötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei välista õnnetusi, kuid vähendab vigastuse astet. Palu seadme müüjalt abi sobiva varustuse valimisel.

Heakskiidetud kaitsekiivrit

Kaitseprillid või näokaitse

Kaitsekihiga, terasest varbakaitsega ja libisemiskindla alustallaga saapad

Kanna hoolt, et esmaabivarustus oleks alati käepärast.

Tulekustuti ja labidas. Tööriided peavad olema liibuvad, kuid ei tohi liikumisvabadust piirata. TÄHTIS! Sädemed võivad tulla summutist, saelatist, ketist või mujalt. Hoidke tulekustutusabinõud käepärast. Sellega aitate kaasa metsatulekahjude leviku pidurdamisele. Seadme ohutusvarustus Selles peatükis selgitatakse seadme ohutusdetaile ja seda, milline roll neil on. Seadme kontrollimise ja hooldamise kohta leiate juhiseid peatükist Kettsae turvavarustuse kontroll ja hooldus. Peatükist Seadme osade paiknemine näete, kus nad teie seadmel paiknevad. Kui seadet ei hooldata õigesti ja korrapäraselt ja seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida oht õnnetuste tekkeks. Lisateabe saamiseks võta ühendust lähima hooldustöökojaga.

ETTEVAATUST! Ärge kasutage seadet, kui selle turvavarustus pole täiesti korras. Turvavarustust tuleb kontrollida ja hooldada. Vaadake juhiseid peatükist Kettsae turvavarustuse kontroll ja hooldus. Kui teie seadme kontrollimisel selgub, et kõik pole korras, tuleb seade viia töökotta parandusse. 354 – Estonian Ketipidur ja turvakäepide Teie kettsael on ketipidur, mis on nii konstrueeritud, et see peatab keti, kui tekib tagasilöök. Ketipidur vähendab õnnetuse ohtu, aga ainult teie kui kasutaja võimuses on seda täiesti ära hoida. Ole töötamisel ettevaatlik ja kanna hoolt, et juhtplaadi ohusektor midagi ei riivaks.

• Ketipidurit saab lülitada käsitsi (A) (vasaku käega) või rakendub see inertsjõu toimel. (3)
• Pidur toimib, kui lükkad turvakäepideme (B) ettepoole. (3)
• Liigutus ettepoole aktiveerib vedrumehhanismi, mis pingutab lintpidurit (C) mootori ketiveosüsteemi (D) (siduriketta) ümber. (4)
• Turvakäepideme üheks ülesandeks on aktiveerida ketipidurit. Teine tähtis turvafunktsioon on takistada vasaku käe sattumist ketile juhul, kui esikäepide peaks käest libisema.
• Kettsae käivitamisel peab olema ketipidur tööle rakendatud, et kett ei hakkaks liikuma.
• Ketipidurit võib kasutada nagu käsipidurit käivitamisel või seadme lühiajalisel transportimisel teise töökohta, et vältida juhuslikust kokkupuutest tekkida võivaid vigastusi.
• Ketpiduri väljalülitamiseks tõmba turvakäepide tagasi esikäepideme poole.
• Tagasiviskumine võib olla väga ootamatu ja jõuline. Enamasti on tagasiviskumised väiksemad ja ei lülita ketipidurit alati sisse. Väikese tagasiviskumise korral hoia kettsaagi kindlalt, laskmata seda käest.
• Ketipiduri aktiveerimine (operaatori poolt käsitsi või automaatselt) oleneb tagasiviskumise jõust ja kettsae asendist selle eseme suhtes, mida juhtplaadi ohusektor puudutab. Tugeval tagasilöögil ja siis, kui saelati ohusektor on kasutajast võimalikult kaugel, rakendub tagasilöögi suunalise inertsjõu toimel tööle ketipidur. Kui tagasiviskumine ei oli eriti jõuline või kui juhtplaadi ohusektor asetseb kasutajale lähemal, lülitab kasutaja ise vasaku käega ketipidurit.
• Kui vasak käsi on vales asendis, ei saa ketipidurit käsitsi lülitada. Sellise haarde korral, kus vasak käsi paikneb nii, et ketipidurit ei saa lülitada, jääb üle loota vaid inertsjõule. Kas ma saan ise oma käega ketipidurit lülitada, kui tekib tagasilöök? Ei. Ketipiduri lükkamiseks ettepoole on vaja pisut jõudu rakendada. Kui te puudutate käega kergelt tagasilöögikaitset või libistate sellest üle, võib jõud olla liiga nõrk ketipiduri sisselülitamiseks. Hoidke töötamisel kindlalt kettsae käepidemetest. Kui teil tekib tagasilöök, võib juhtuda, et te ei lase kätt esikäepideme küljest lahti ega aktiveeri ketipidurit, aga võib ka juhtuda, et ketipidur lülitatakse sisse alles siis, kui saag on jõudnud mõnda aega töötada. Siis on oht, et ketipidur ei jõua ketti õigeaegselt pidurdada ja kett võib teid enne vigastada. Mõnedes tööasendites võib teil käsi mitte ulatuda ketipidurini, et seda sisse lülitada, näiteks saega puu langetamisel. 1153988-26 Rev.4 2014-04-15 ÜLDISED OHUTUSEESKIRJAD Kas ketipidur lülitub inertsi jõul alati, kui tekib tagasilöök?

Ei. Esiteks peab ketipidur olema töökorras. Ketipidurit on kerge kontrollida, vaadake juhiseid peatükist Kettsae turvavarustuse kontroll ja hooldus. Me soovitame kontrolli teha enne iga töövahetust. Teiseks peab tagasilöök olema piisavalt tugev, et ketipidur tööle hakkaks. Kui ketipidur oleks liiga tundlik, hakkaks ta tihti tööle ja see on tülikas. Kas ketipidur kaitseb mind alati vigastuste eest, kui tekib tagasilöök? Ei. Kõigepealt peab ketipidur olema korras, et see tagaks piisava kaitse. Edasi peab ta aktiveeruma nii, nagu ülevalpool kirjeldatud, et see pidurdaks ketti tagasilöögi tekkel. Kolmandaks võib ketipidur tööle hakata, aga kui saelatt on liiga lähedal teile, võib kett mitte jõuda aeglustuda, enne kui saag teid puudutab. Tagasilööki koos selle ohtlike tagajärgedega võib vältida ainult töötaja ise õigete töövõtete kasutamisega. Seiskamislüliti Mootori väljalülitamiseks kasuta seiskamislülitit. (34) Summuti Summuti on konstrueeritud vähendama mürataset ning juhtima mootori heitgaase kasutajast eemale.

Gaasihoovastiku sulgur Gaasipäästik on konstrueeritud nii, et gaasihoovastik juhuslikult ei lülituks. Kui päästik (A) käepidemes sisse vajutada (sisse vajutatakse see nii, et hoitakse käepidemest), vabaneb gaasihoovastik (B). Kui käehaare käepidemel vabastada, lähevad gaasihoovastik ja ka gaasipäästik lähteasendisse. See tähendab seda, et tühikäigul on gaasihoovastik suletud asendis ja seda automaatselt. (5) Ketipüüdja TÄHELEPANU! Summuti läheb seadme töötamisel väga kuumaks ja on kuum ka pärast seadme välja lülitamist. See kehtib ka tühikäigul töötamise kohta. Olge töötamisel hoolikas ja ettevaatlik, eriti siis, kui töötate tuleohtlike gaaside ja muude materjalide lähedal. Parema käe kaitse

Parema käe kaitse kaitseb su kätt, kui kett peaks juhtplaadilt maha tulema, ning ei lase okstel takistada tagumisest käepidemest kinni hoidmast. Vibratsioonisummutussüsteem Seade on varustatud vibratsioonisummutussüsteemiga, mis vähendab vibratsiooni ja teeb seadme kasutamise mugavaks. Kõva puud (suuremat osa lehtpuid) saagides tekib suurem vibratsioon kui pehmet puud (peamiselt okaspuid) saagides. Vigastatud, nüri või vale tüüpi ketiga saagides on vibratsioon tugevam. 1153988-26 Rev.4 2014-04-15 ETTEVAATUST! Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju. Sellepärast ära käivita seadet kunagi ruumis sees ega tuleohtlike materjalide ligidal! Kuivas ja kuumas kohas võib tekkida suur tuleoht. Sellise kliimaga kohtades võib olla seadusandluses nõudeid summuti kohta, näiteks võib olla nõue, et summutil peab olema heakskiidetud sädemepüüdja (A). (7) Ketipüüdja ülesandeks on püüda kinni purunenud või juhtplaadilt mahatulnud kett. Korralikult pingutatud kett tavaliselt ei purune ega tule juhtplaadilt maha (vt. peatükk Koostamine), kui juhtplaati ja ketti õigesti hooldada (juhised on toodud alajaotuses Üldised tööeeskirjad.) Vibratsioonisummutussüsteem vähendab vibratsiooni, mis kandub käepidemesse seadme mootorist ja lõikesedmetest. Kettsae korpus ja lõikeseade on eraldatud käepidemetest amortiseerivate elementidega. ETTEVAATUST! Tugevate või pikaajaliste vibratsioonide toimel võib tekkida veresoonte ja närvide vaevusi neil, kellel on vereringehäireid. Pöörduge arsti poole, kui teil ilmneb vibratsiooni tekitatud vaevuste nähte. Sellisteks nähtudeks on tundetus, jõu puudumine või tavalisest väiksem käte jõudlus, surin, torked või naha tundetus, nahapinna või nahavärvi muutumine, valu. Tavaliselt tekivad sellised nähud kätes, sõrmedes või randmetes. Külmaga võivad need nähud tugevneda. ETTEVAATUST! Ärge kasutage kettsaagi ilma summutita või katkise summutiga. Katkine summuti tekitab tugevat müra ja suurendab märgatavalt tuleohtu. Hoolitsege selle eest, et teil oleksid käepärast tulekustutusvahendid. Ärge kasutage seadet ilma sädemepüüdjata või katkise sädemepüüdjaga, kui teie piirkonnas on sädemepüüdja kasutamine kohustuslik. Lõikeseade Käesolev peatükk räägib õige lõikeseadme valimisest ja selle hooldamisest, et:

Vähendada tagasiviskumise ohtu.

Vähendage keti purunemise ja maha tulemise ohtu.

Tagage optimaalne lõikevõime.

Pikendada lõikeseadme eluiga.

Hoidke ära liigset müra. Estonian – 355 ÜLDISED OHUTUSEESKIRJAD Üldised eeskirjad

Kasuta ainult seadme tootja soovitatuid lõikeseadmeid! Vaadake juhiseid peatükist Tehnilised näitajad. Kanna hoolt, et keti hambad oleks korralikult teritatud! Järgi meie eeskirju ja kasuta soovitatud teritusmalli. Vigastatud või valesti teritatud kett suurendab õnnetuse ohtu. Hoidke õiget lõikesügavust! Järgige meie juhiseid ja tagage õige sügavusmõõt (lõikesügavus), kasutades vastavat malli. Liiga suur lõikesügavus suurendab tagasilöögi ohtu. Juhtplaat

Hammaste arv juhtplaadi otsatähikul (T).

Keti samm (=pitch) (tollides). Veolülide vahe peab sobima juhtplaadi otsatähiku ja veotähiku hammastega.

Veolülide arv. Veolülide arvu määravad juhtplaadi pikkus, keti samm ja hammaste arv juhtplaadi otsatähikul.

Juhtplaadi soone laius (tollides/mm). Juhtplaadi soon peab sobima kokku keti veolülide laiusega.

Saeketi õlitamisauk ja pingutusauk. Juhtplaat peab sobima kokku kettsae konstruktsiooniga. Kanna hoolt, et kett oleks korralikult pingutatud! Kui kett on liiga lõtv, on oht , et see tuleb juhtplaadilt maha. Liiga lõtv kett põhjustab juhtplaadi, keti ja veotähiku kulumist. Saekett Kanna hoolt, et lõikeseade oleks korralikult määritud ja hooldatud! Halvasti määritud kett puruneb kergemini ja tekitab suuremat juhtplaadi, keti ja veotähiku kulumist.

Veolülide arv Saeketi lõikesügavuse reguleerimine ja keti teritamine. Lõikeosa, mis vähendab tagasilööki.

ETTEVAATUST! Tagasilöögi ohtu suurendab see, kui kasutatakse koos sellist saelatti ja saeketti, mis kokku ei sobi. Kasutage ainult selliseid saelattide ja kettide kombinatsioone, mida meie soovitame ja järgige kasutusjuhendeid. Vaadake juhiseid peatükist Tehnilised näitajad. Tagasiviskumist saab ära hoida ainult nii, et hoida juhtplaadi ohusektorit teisi esemeid riivamast. Tagasiviskumisi on võimalik vähendada, kasutades "sisseehitatud" tagasiviskumiskaitsega lõikeseadet ja hoolitsedes selle eest, et kett oleks hästi teritatud ning hooldatud. ETTEVAATUST! Kandke ketiga töötades alati kaitsekindaid, et kaitsta oma käsi vigastuste eest! Üldised näpunäited saehammaste teritamise kohta

Ärge kasutage saagimiseks teritamata saeketti. Kui te peate saagimisel suruma saagi puusse ja saagimisel tekib peenike saepuru, on see märk sellest, et kett on nüri. Kui saekett on väga nüri, ei teki üldse saepuru. Puu läheb siis saagimisel peeneks tolmuks.

Hästi teritatud saekett läheb saagimisel ise puu sisse ja saepuru koosneb suurtest pikergustest tükkidest.

Saeketi lõikavateks osadeks on saelülid, mis koosnevad saehambast (A) ja kontsast (B). Nende kõrguse vahe määrab saetee sügavuse (C). (8) Saeketi teritamisel tuleb jälgida nelja mõõtu. Juhtplaat Mida väiksem on saelati tipu raadius, seda suurem on tagasilöögi oht. Saekett Saekett koosneb paljudest lülidest; saadaval on standardlülid ja tagasiviskumist vähendavad lülid. TÄHTIS! Ükski saekett ei hoia ära tagasilööki.

ETTEVAATUST! Igasugune kokkupuude liikuva saeketiga võib tekitada tõsise kahjustuse. Mõned terminid juhtplaadi ja keti kirjeldamiseks Et lõikeosa turvadetailid täidaksid oma ülesannet, tuleb kulunud ja kahjustustega saelatt/saekett vahetada Husqvarna poolt soovitatud saeketi ja saelatiga. Vaadake juhiseid osast Tehnilised näitajad, kus on andmed meie soovitatud saekettide ja saelattide kombinatsioonide kohta. 356 – Estonian

Ümarviili läbimõõt Ilma abivahendita on väga raske saeketti korralikult teritada. Sellepärast me soovitame teil kasutada teritusmalli. Teritusmalli järgi teritades tagate optimaalse lõikevõime ja tagasilöögi nõrgendamise. Vaadake juhiseid peatükist Tehnilised näitajad, kus on toodud andmed kettsae kettide teritamise kohta.

ETTEVAATUST! Teritamise juhiste mittejärgimine suurendab tunduvalt tagasilöögi ohtu. 1153988-26 Rev.4 2014-04-15 ÜLDISED OHUTUSEESKIRJAD Lõikehammaste teritamine CS 340 Saehammaste teritamiseks on vaja ümarviili ja teritusmalli. Vaadake peatükki Tehnilised näitajad, kus on toodud juhised ümarviili ja teritusmalli valikuks vastavalt saeketile.

• Lülitage mootor välja. (34)
• Kontrolli, kas saekett on õigesti pingutatud. Lõtva ketti on raske õigesti teritada.
• Lõikehambaid terita alati seestpoolt. Viili tagasitõmbamisel vähenda survet. Terita esiteks kõik hambad sae ühel poolel, siis keera kettsaag ringi ja terita hambad teisel poolel.
• Viili kõik hambad ühepikkuseks. Kui lõikehamba pikkus on ainult 4 mm (5/32’’), on kett kulunud ja see tuleb asendada uuega. (9)

Lülitage mootor välja. (34)

Keerake lahti juhtplaadil asuvad sidurikaitse/ketipiduri kinnitusmutrid. Kasutage tagumisse käekaitsesse integreeritud kombivõtit või samade mõõtudega varianti (asendusvõtme saamiseks võtke ühendust hooldusesindajaga (jaemüüjaga)). Kinnitage mutrid uuesti käsitsi. (6) (11)

Tõstke juhtplaadi otsa ja pingutage ketti kombivõtmega, keerates ketipingutuskruvi. Pingutage ketti, et see enam juhtplaadi alumisel küljel lõdvalt ei ripuks. (12)

Kinnitage kombivõtme abil juhtplaadi kinnitusmutrid, tõstes samas juhtplaadi otsa ülespoole. Kontrollige, kas ketti on võimalik hõlpsasti käsitsi ringi vedada ja kas see on tihedalt ümber juhtplaadi. (13) Lõikesügavuse reguleerimise üldpõhimõtted.

Saehamba teritamine vähendab lõikesügavust (sügavusmõõtu). Parima lõikevõime saavutamiseks peab kontsa õigele kõrgusele viilima. Vaadake juhiseid peatükist Tehnilised näitajad, kus on toodud andmed lõikesügavuse kohta vastavalt konkreetsele saeketile. (8)

ETTEVAATUST! Liiga suure lõikesügavuse korral suureneb tagasilöögi oht. CS 380

Lülitage mootor välja. (34)

Vabastage lüliti, keerates seda välja. (14)

Keerake lülitit vastupäeva, et vabastada lati kate. (15)

Keti pingsuse seadistamiseks keerake ketast allapoole (+), et kett läheks pingumale ja ülespoole (-), et kett läheks lõdvemaks. Tõstke ketipinge reguleerimisel saelehe otsa ülespoole. (16)

Pingutage saelehe ühendust, keerates ketipungutusratast päripäeva ja hoides samal ajal saelehe otsa ülespoole. (17)

Selleks et seadistada lõikesügavust, peavad olema enne saehambad teritatud. Soovitame lõikesügavust seadistada iga kolmanda teritamise järel. Tähelepanu! Seda soovitust saab rakendada siis, kui saehambad pole liiga madalaks viilitud. Lõikesügavuse seadistamiseks läheb vaja lameviili ja lõikesügavuse seadistamise malli. Soovitame kasutada sügavusmõõdu seadistamiseks vastavat teritusmalli, sellega tagatakse õige sügavusmõõt ja kontsa nurk. Pange teritusmall saeketile. Teritusmalli kasutusjuhised on ka pakendil. Teritusmallist välja ulatuva kontsa viilimiseks kasutage lameviili. Sügavusmõõt on õige siis, kui teil viili lükkamisel üle teritusmalli ei teki takistust. Keti pingutamine

ETTEVAATUST! Lõtv kett võib juhtplaadilt maha tulla ja tekitada raskeid või isegi eluohtlikke vigastusi. ETTEVAATUST! Kasuta alati heakskiidetud kaitsekindaid. Ka liikumatu kett võib kokkupuutel tekitada kahjustuse nii seadme kasutajale kui teistele inimestele, kes selle vastu puutuvad. Mida rohkem ketti kasutada, seda pikemaks see venib. Sellepärast on tähtis lõikeosa korrapäraselt reguleerida. Kontrolli ketipinget iga kord, kui lisad kütust. TÄHELEPANU! Uus saag vajab sissetöötamist ja sel ajal tuleb ketipinget tihedamini kontrollida. Lõikeseadme määrimine

ETTEVAATUST! Puudulikult määritud lõikeseade võib põhjustada keti purunemist ja tekitada raskeid või isegi eluohtlikke vigastusi. Ketiõli Ketiõli peab ketile kleepuma ja hästi voolama, olgu ilm kuum või külm. Kettsae tootjatena oleme väljatöötanud optimaalse taimse päritoluga ketiõli, mis laguneb looduses täielikult. Soovitame kasutada meie universaalset õuetööriistade ketiõli (Bio), et pikendada maksimaalselt keti eluiga ja samas säästa keskkonda. Kui meie universaalset õuetööriistade ketiõli (Bio) pole saadaval, soovitame tavalist ketiõli. Ära kasuta kunagi läbitöötanud õli! See on kahjulik teile, seadmele ja keskkonnale. TÄHTIS! Taimse ketiõli kasutamisel tuleb pikemaajalisel säilitamisel saekett maha võtta ja puhastada saelati soon ja saekett. Saeketiõli võib oksüdeeruda, kett minna jäigaks ja tähik kinni jääda. Pinguta ketti nii palju kui võimalik, aga nii, et seda saaks hõlpsasti käsitsi ringi vedada. (10) 1153988-26 Rev.4 2014-04-15 Estonian – 357 ÜLDISED OHUTUSEESKIRJAD Ketiõli lisamine

Kõikidel meie kettsaagidel on automaatne ketiõlitussüsteem. Teatud mudelitel on lisaks veel reguleeritav ketimäärimine.

Kütusepaak ja ketiõlipaak on selliste mõõtudega, et kütus saab otsa enne ketiõli. See kehtib muidugi sel juhul, kui kasutada õiget ketiõli (kui kasutada liiga voolavat ja kerget ketiõli, võib ketiõlipaak saada enne tühjaks), järgida meie juhiseid karburaatori seadistamiseks (liiga lahja segu kasutamisel jätkub kütust kauem kui ketiõli) ja lõikeosa kohta (pika saelati korral kulub rohkem ketiõli. Kontrolli keti määrimist

Kontrolli keti määrimist iga kord, kui lisad kütust. Vaadake juhiseid peatükist Saelati tähiku määrimine. Suuna juhtplaat umbes 20 cm (8 tolli) kauguselt heleda pinna suunas ja lase ketti joosta minut aega kolmveerandgaasiga. Pinnale peab jääma selgelt nähtav õlijälg. Kui keti määrimine ei toimi:

Vaata järele, kas juhtplaadi õlikanalis pole mingeid takistusi. Puhasta vajaduse korral.

Kontrolli, et soon juhtplaadi küljel oleks puhas. Puhasta vajaduse korral.

Kontrolli, kas juhtplaadi otsatähik pöörleb vabalt ja kas määrdeauk otsas ei ole blokeeritud. Puhasta ja määri vajaduse korral.

Kontrolli, ega juhtplaadi ots pole ebaühtlaselt või väga kulunud. Kui juhtplaadi üks külg kulub õõnsaks, on töötatud liiga lõdva ketiga.

Et juhtplaadi eluiga pikendada, peab seda iga päev põõrama.

ETTEVAATUST! Suurem osa õnnetustest juhtub seetõttu, et kettsae kett riivab operaatorit. Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus. Ära võta ette tööd, millega toime tulemises sa pole kindel. Juhised on toodud alajaotuses Isiklik ohutusvarustus, Kuidas vältida tagasiviskumist, Lõikeseade ja Üldised tööeeskirjad. Väldi olukordi, kus võib tekkida tagasiviskumine. Juhised on toodud alajaotuses Seadme ohutusvarustus. Kasuta soovitud ohutusvarustust ja kontrolli, et see toimiks. Juhised on toodud alajaotuses Üldised tööeeskirjad. Kontrolli, kas kõik kettsae ohutusseadmed töötavad. Juhised on toodud alajaotuses Üldised tööeeskirjad ja Üldised ohutuseeskirjad. Kui keti määrdesüsteem peale seda ikka ei tööta õigesti, võta ühendust hooldustöökojaga. Keti veotähik Siduritrummel on varustatud kannus-veorattaga (ketiveoratas trumlile kinni joodetud (D)). (4) Kontrolli korrapäraselt veotähiku kulumist. Vaheta veotähik välja, kui see on liiga kulunud. Vaheta veotähikut iga kord, kui vahetad saeketti. Kontrolli lõikeseadme kulumist Kontrolli iga päev saeketti:

ketil on silmaga nähtavaid pragusid neetides või lülides.

needid või lülid on väga kulunud. Saeketti ei saa enam kasutada, kui ilmneb mingi allpool nimetatud tunnus: Võrdle ketti uue ketiga, et määrata, kuivõrd kulunud see on. Kui lõikehammaste pikkus on ainult 4 mm, tuleb kett uuega asendada. (9) Juhtplaat Kontrolli tuleb teostada korrapäraselt:

Kontrolli, ega juhtplaadi äär pole kare (A). Vajadusel eemalda karedus viiliga. (19)

ETTEVAATUST! Kontrolli ja/või hooldust tuleb teha välja lülitatud mootoriga. Seiskamislüliti läheb ise lähteasendisse. Et vältida seadme tahtmatut käivitamist, tuleb monteerimistööde, remondi ja hoolduse ajaks võtta süüteküünlalt süütepea. Kandke ketiga töötades alati kaitsekindaid, et kaitsta oma käsi vigastuste eest! CS 340 Kontrolli, et ketipidur ei oleks väljalülitatud asendis; selleks liiguta turvakäepidet esikäepideme suunas. (30) Keerake lahti juhtplaadil asuvad sidurikaitse/ketipiduri kinnitusmutrid. Kasutage tagumisse käekaitsesse integreeritud kombivõtit või samade mõõtudega varianti (asendusvõtme saamiseks võtke ühendust hooldusesindajaga (jaemüüjaga)). Eemaldage transpordikaitse (A). (6) (20) Paigaldage sidurikate (ketipidur) ja sobitage ketipinguti tihvt saelehe avusse. Kontrollige, et keti veolülid sobiksid keti veorattale ja kett paikneks õigesti saelehe soones. (22) Keerake kett pingumale, keerates ketast allapoole (+). Ketti pingutatakse, nii et see ei jääks eemale lati alumisest poolest. (16) Keti pingsus on õige, kui kett ei vaju eemale lati alumisest poolest, kuid ketti on kerge käsitsi ringi vedada. Hoidke lati otsa ülespoole ja pingutage lati sidurit, keerates lülitit päripäeva. (17) Keerake lüliti tagasi oma pesasse, et lukustada keti pingsus. (18) Uue keti puhul tuleb ketipingsust tihti kontrollida, kuni kett on sisse töötatud. Kontrolli ketti reeglipäraselt. Õigesti pingutatud kett tagab head lõikeomadused ja pikendab keti eluiga. (10) Kooretoe paigaldamine Kooretoe paigaldamise küsimustes pöörduda hooldustöökoja poole. Paigalda juhtplaat juhtplaadi poltidele. Lükka juhtplaat tagumisse asendisse. Pane kett veotähikule ja juhtplaadi soonde. Alusta juhtplaadi ülemisest poolest. Kontrolli, kas lõikelülide terad on juhtplaadi ülemisel poolel ettepoole suunatud. (22) Paigaldage sidurikate (ketipidur) ja sobitage ketipinguti tihvt saelehe avusse. Kontrollige, et keti veolülid sobiksid keti veorattale ja kett paikneks õigesti saelehe soones. Pingutage saelehe mutrit sõrmedega. (13) Keti pingutamiseks keerake keti pingutuskruvi kombivõtme abil päripäeva. Ketti tuleb pingutada, kuni see ei ole enam juhtplaadi alumisel poolel lõtv. (12) Kett on õigesti pingutatud, kui see ei ole enam juhtplaadi alumisel poolel lõtv ja on käega kergelt ringiveetav. Keerake juhtplaadi kinnitusmutrid kombivõtmega kinni, samaaegselt juhtplaati üleval hoides. (13) Uue keti puhul tuleb ketipingsust tihti kontrollida, kuni kett on sisse töötatud. Kontrolli ketti reeglipäraselt. Õigesti pingutatud kett tagab head lõikeomadused ja pikendab keti eluiga. CS 380 Kontrolli, et ketipidur ei oleks väljalülitatud asendis; selleks liiguta turvakäepidet esikäepideme suunas. Vabastage lüliti, keerates seda välja. (14) Keerake lülitit vastupäeva, et vabastada lati kate. (15) Võtke lüliti ära ja eemaldage siduri kate (ketipidur). Võtke ära vedamisketas.(A) (21) Paigalda juhtplaat juhtplaadi poltidele. Lükka juhtplaat tagumisse asendisse. Pane kett veotähikule ja juhtplaadi soonde. Alusta juhtplaadi ülemisest poolest. (22) Kontrolli, kas lõikelülide terad on juhtplaadi ülemisel poolel ettepoole suunatud. 1153988-26 Rev.4 2014-04-15 Estonian – 359

Küttesegu Segamine Pange tähele! Seadmel on kahetaktimootor ja see vajab töötamiseks bensiini ning kahetaktiõli segu. Õige vahekorra saamiseks tuleb hoolikalt määrata õlikogus bensiini segamiseks. Väikeste kütusekoguste segamisel võivad ka väikesed eksimused õlikoguse osas mõjutada segu koosseisu oluliselt.

Bensiini ja õli omavaheliseks segamiseks kasuta alati puhast nõu, mis on ette nähtud bensiini jaoks.

Esiteks vala nõusse pool segatavast bensiinist. Lisa kogu õlikogus. Sega (loksuta) küttesegu segamini. Lisa ülejäänud bensiin.

Sega (loksuta) küttesegu hoolikalt enne seadme kütusepaagi täitmist.

Ära sega rohkem kütust kui üheks kuuks vaja.

Kui seade jääb pikemaks ajaks seisma, tuleb kütusepaak tühjendada ja puhastada.

ETTEVAATUST! Hoolitse, et segamise ajal oleks ventilatsioon hea. Bensiin Ketiõli

Kasuta kvaliteetset plii- või pliivaba bensiini.

Madalaim soovituslik oktaanarv RON on 90. Kui mootoris kasutada bensiini 90 madalama oktaanarvuga, võib see üle kuumeneda. Mootori temperatuuri tõus suurendab laagrite koormust, mis võib põhjustada mootoris raskeid kahjustusi.

Pidevalt suurtel pööretel töötades (nt. laasimisel) on soovitav kasutada kõrgema oktaanarvuga bensiini.

Määrimiseks kasutatakse spetsiaalset õli (ketiõli), millel on hea nakkuvus.

Ära kasuta kunagi läbitöötatud õli. See viib õlipumba, juhtplaadi ja keti vigastusteni.

Tähtis on kasutada õiget õlisorti (sobiva viskoossusega), arvestades ilmastikuolusid.

Õhutemperatuuril alla 0°C muutuvad mõned õlid raskesti voolavaks. See võib põhjustada õlipumba ülekoormuse, millele järgnevad õlipumba osade rikked.

Sobiva ketiõli valimiseks pea nõu hooldustöökojaga. Sissetöötamine Esimese 10 töötunnil tuleb vältida suurel pöörlemiskiirusel töötamist pikema aja jooksul. Tankimine Kahetaktiõli

Parima tulemuse saavutamiseks kasutage Universal, Universal powered by McCULLOCH kahetaktiõli, mis on spetsiaalselt meie õhkjahutusega kahetaktimootorite jaoks valmistatud.

ETTEVAATUST! Järgnevad ettevaatusabinõud vähendavad tulekahjuohtu: Ärge suitsetage kütuse lähedal ega pange sinna kuumi esemeid.

Ärge kasutage mingil juhul vesijahutusega kahetaktimootorite jaoks toodetud õli, mille võõrkeelne nimetus on outboardoil (lühend TCW).

Ära kasuta kunagi neljataktilise mootori õlisid. Seiska mootor ning lase sel enne tankimist mõni minut jahtuda.

Madala kvaliteediga õli ja ka liiga rammus õli ja kütuse segu võivad katalüsaatorseadme tööd segada ja vähendada selle tööiga. Kütuse lisamisel ava kork ettevaatlikult, et ülerõhk saaks aeglaselt väheneda. Segu koostis 1:50 (2%) Universal, Universal powered by McCULLOCH kahetaktiõli. 1:33 (3%) teiste õlide korral, mis on õhkjahutusega kahetaktimootoritele, klassifitseeritud JASO FB/ISO EGB jaoks. Bensiin, liitrit Kahetaktiõli, liitrit 2% (1:50) 3% (1:33)

0,40 0,60 360 – Estonian Pärast kütuse lisamist pinguta korki hoolikalt. Enne käivitamist viige masin tankimiskohast ja kütuse ladustamiskohast eemale. Pühi paagikorgi ümbrus puhtaks. Puhasta korrapäraselt kütuse- ja ketiõlipaaki. Kütusefiltrit tuleb vahetada vähemalt kord aastas. Mustus paagis tekitab mootori töös häireid. Jälgi, et kütus oleks korralikult segunenud, selleks loksuta iga kord enne kütusepaagi täitmist kütusenõud. Kütuse- ja ketiõlipaagi mahud on omavahel sobitatud. Sellepärast täida alati mõlemad paagid samaaegselt. 1153988-26 Rev.4 2014-04-15

ETTEVAATUST! Kütus ja selle aurud on väga tuleohtlikud ja kahjulikud sissehingamisel. Ole ettevaatlik käsitsedes kütust ja ketiõli. Mõtle tule- ja plahvatusohu peale. Ohutusnõuded kütuse käsitsemisel

Ärge kalla seadmesse kütust, kui mootor pole välja lülitatud.

Hoolitse selle eest, et kütuse segamisel (bensiin kahetaktiõliga) ja tankimisel oleks ventilatsioon hea.

Enne käivitamist vii seade vähemalt 3 meetri kaugusele kütuse lisamise paigast.

Kui sellele on sattunud kütust või õli. Pühi seade kuivaks ja lase ka bensiinijääkidel ära auruda.

Kui kütust on sattunud Su kehale või riietele, vaheta riided. Pese puhtaks kehaosad, kuhu on sattunud kütust. Pese vee ja seebiga.

Kui seadmest pihkub kütust. Kontrolli korrapäraselt, et kütust ei lekiks kütusepaagi korgi vahelt või voolikust.

ETTEVAATUST! Ärge kasutage seadet, kui sellel on nähtavaid kahjustusi süüteküünla kaitsel ja süütejuhtmel. Võib tekkida säde ja põhjustada tulekahju. Transport ja hoiustamine

Ära hoia kettsaagi ega kütust paigas, kus võib tekkida sädemeid või lahtist tuld, näit. masinate, elektrimootorite, releede, lülitite, katelde jmt. seadmete läheduses.

Hoia kütust selleks ettenähtud nõus.

Kui kettsaag jääb pikemaks ajaks seisma või seda transporditakse, tuleb kütuse- ja õlipaak tühjaks teha. Palu lähimast bensiinijaamast abi sobiva paiga leidmisel vana kütuse ja õli kasutuselt kõrvaldamiseks.

Enne pikemaajalist hoiustamist tuleb seade korralikult puhastada ja hooldada.

Transportimisel või säilitamisel peab lõikeosal olema transportimiskaitse, et kogemata miski ei puutuks terava keti vastu. Ka liikumatu kett võib kokkupuutel tekitada kahjustuse nii seadme kasutajale kui teistele inimestele, kes selle vastu puutuvad.

Kinnitage seade transportimise ajaks. Pikaajaline hoiustamine. Tühjendage kütusepaak ja õlipaak hästi õhustatavas kohas. Hoidke kütust selleks ette nähtud paagis kindlas kohas. Pange saelatile kaitse. Puhastage seade. Vaadake juhiseid peatükist Hooldusskeem. 1153988-26 Rev.4 2014-04-15 Estonian – 361

KÄIVITAMINE JA SEISKAMINE

Käivitamine ja seiskamine

Sae tagaosas on lühike käivitusjuhend, kus tegevusjuhised on esitatud piltidel. ETTEVAATUST! Enne käivitamist tuleb meeles pidada järgmist: Sae käivitamisel peab olema ketipidur sisse lülitatud, et pöörleva ketiga käivitamisel õnnetust ei juhtuks. Ära käivita kettsaagi, millele pole korralikult paigaldatud kõiki katteid, saeketti või –lehte. Sidur võib lahti tulla ja põhjustada raskeid vigastusi. Aseta seade kindlale pinnale. Jälgi, et seisad kindlalt ja et kett ei saa millessegi haakuda. Soe mootor Kasutage sama protseduuri nagu külma mootori käivitamisel, kuid ilma õhuklapilülitit õhuklapipositsiooni lükkamata. Seadke ahendusklapp stardipositsiooni — tõmmake sinine õhuklapilüliti välja õhuklapi positsiooni ja lükake see seejärel sisse tagasi. (27)

Vaata, et tööpiirkonnas poleks võõraid isikuid.

Ära käivita kettsaagi, millele pole korralikult paigaldatud kõiki katteid, saeketti või –lehte. Juhised on toodud Koostamist käsitlevas alajaotuses. Kui kettsaele pole paigaldatud saelatti ja saeketti, võib sidurisõlm lahti tulla ja põhjustada tõsiseid kahjustusi. (31)

Käivitamisel peab ketipidur olema tööle rakendatud. Vaadake juhiseid peatükist Käivitamine ja seiskamine. Ärge hoidke käivitamisel kettsaagi õhus. Selline käivitamisviis on väga ohtlik, sest nii võib kergesti kaotada kettsae üle kontrolli. (32)

Ära käivita seadet ruumis. Mootori heitgaasid võivad olla tervisele kahjulikud.

Enne kui käivitad seadet, tee kindlaks, et läheduses ei ole inimesi ega loomi, kellele see võiks ohtlikuks osutuda.

Hoidke kettsaagi kindlalt mõlema käega. Hoidke parema käega tagumisest käepidemest ja vasema käega esimesest käepidemest. Nii peab hoidma kettsaagi sõltumata sellest, kas te olete vasakukäeline või paremakäeline. Hoidke kindlalt pöidlad ja sõrmed ümber käepidemete. (33) Külm mootor Käivitamine: Kettsae käivitamisel peab ketipidur olema sisse lülitatud. Ketipidur aktiveeritakse tagasilöögikaitse ettepoole lükkamise teel. (23) Kütusepump: Vajuta korduvalt kütusepumba kummipõiele, et kütuks liiguks põide. Põis ei pea täiesti täis saama. (26) Õhuklapp: Tõmmake sinine õhuklapi-/ahendusklapilüliti täiesti välja (positsioonile ÕHUKLAPP TÄIELIKULT VÄLJAS). Kui õhuklapi hoob on lõpuni välja tõmmatud, seadistatakse automaatselt õige käivitusgaas. (24) Käivitusgaas: Kombineeritud õhuklapi/käivitusgaasi asendi saavutad, kui tõmbad käivitusgaasiregulaatori käivitusasendisse. (25) Käivitamine Võtke vasaku käega eesmisest pidemest kinni. Hoidke kettsaagi maas, asetades parema jala läbi tagumise pideme. Tõmmake starteri pidet parema käega ja tõmmake käivitusnööri aeglaselt, kuni tunnete takistust (starteri põrklink aktiveerub), ning tõmmake seejärel tugevalt ja kiirelt, kuni mootoris süttib tuli. Käivitusnööri ei tohi kerida käe ümber. (28) ETTEVAATUST! Tervisele on ohtlik pikemat aega sisse hingata mootori heitgaase, tolmu ja pihustunud ketiõli. Seiskamine Mootori peatamiseks vajutage stopp-nuppu. (34) TÄHELEPANU! Ära tõmba käivitinööri täies pikkuses välja, ära lase käiviti käepidet lahti, kui see on väljatõmmatud asendis. See võib seadmele vigastusi tekitada. Lükka käivitusgaasiregulaator kohe pärast süüte lülitumist (kostub pahvatav heli) poole võrra sisse. (24) Tõmmake nööri jõuliselt edasi, kuni mootor käivitub. Kuna pidurikett on jätkuvalt rakenduses, tuleb mootori kiirus esimesel võimalusel vabakäigule seada, vajutades korra kiirelt ahendusklapi kangi. See väldib siduri, siduritrumli ja pidurdusrihma asjatut kulumist. (29) Pange tähele! Taastage ketipidur, liigutades tagasilöögikaitset (märgistatud tekstiga ”PULL BACK TO RESET”) käepideme poole. Mootorsaag on nüüd kasutusvalmis. (30) 362 – Estonian 1153988-26 Rev.4 2014-04-15

Kontrollida, et ketipidur töötab ega pole kahjustatud.

Kontrollida, et tagumise parema käepideme kaitse poleks kahjustatud.

Kontrollida, et gaasihoovastiku lukustus töötab korralikult ega pole kahjustatud.

Kontrollige, kas seiskamislüliti on korras ja töötab hästi.

Kontrollida, et kusagil käepidemetel poleks õli.

Kontrollida, et vibratsioonisummutussüsteem töötab ega pole kahjustatud.

Kontrollida, et summuti on korralikult kinni ega pole kahjustatud.

Kontrollida, et kõik kettsae osad on korralikult kinni ega pole kahjustatud või puudu.

Kontrollida, et ketipidur on oma koha peal ega pole kahjustatud.

Ole väga ettevaatlik, kui laasid peeneid oksi ja ära lõika võsa (palju peeneid oksi korraga). Peened oksad võivad haakuda saeketti ja tekitada ohtlikke vigastusi.

Veendu, et sa seisad kindlalt ja saad vabalt astuda. Vaata, et läheduses ei oleks tõkkeid, nagu juuri, kive, oksi, kraave jne., mis takistaksid sind juhul, kui peaksid olema sunnitud kiiresti liikuma. Ole eriti ettevaatlik mäeküljel töötades.

Ole eriti ettevaatlik, kui lõikad pinge all olevaid puid. Pinge all olev puu võib algasendisse tagasi painduda. Kui seisad vales paigas või teed sisselõike valesse kohta, võib puu sind või seadet tabada, nii et kaotad kontrolli seadme üle. See võib omakorda tekitada raskeid kehavigastusi.

Lülita mootor välja ja lukusta saekett ketipiduri abil, kui seadet on vaja teise kohta toimetada. Kanna kettsaagi nii, et juhtplaat ja kett on suunatud tahapoole. Pikemal transportimisel peab juhtplaat olema kaitstud kaitsekattega.

Kui te panete kettsae maapinnale, peab ketipidur olema tööle rakendatud ja teil tuleb sael ka silm peal hoida. Kui teete pikema vaheaja, lülitage mootor välja. 10 Kontrollige keti pingsust. Üldised tööeeskirjad

TÄHTIS! Käesolevas peatükis on põhilised kettsaega töötamise ohutuseeskirjad. Need eeskirjad ei asenda aga professionaalseid oskusi, mida annab väljaõpe, ega kogemusi. Kui olukord on sulle tundmatu, katkesta töö ja palu abi asjatundjalt. Pöördu nõu küsimiseks kettsae müüja, hooldustöökoja või kogenud kettsae kasutaja poole. Ära hakka tööd tegema, kui sa tunned, et sul puuduvad selleks oskused ja kogemused! Enne kui hakkad kettsaagi kasutama, pead teadma, mis on tagasiviskumine, kuidas see tekib ja kuidas seda ära hoida. Juhised on toodud alajaotuses Kuidas vältida tagasiviskumist. Enne kui hakkad kettsaagi kasutama, pead teadma, mis vahe on juhtplaadi ülemise ja alumise äärega saagimisel. Vaadake juhiseid peatükist Meetmed tagasilöögi vältimiseks ja Seadme turvavarustus. Üldised eeskirjad

Kui on teada, mis on tagasiviskumine ja kuidas see tekib, pole üllatus nii suur. Teadlikkus aitab ohtu vähendada. Harilikult on tagasiviskumine küllalt nõrk, aga mõnikord võib see olla väga äkiline ja jõuline.

Hoia parema käega alati tugevasti kettsae tagumisest käepidemest ja vasakuga esikäepidemest. Hoia sõrmed kindlalt ümber käepidemete. Hoida tuleb mõlema käega, hoolimata sellest, kas oled parema- või vasakukäeline. Nii väheneb tagasiviskumise oht ja suureneb sinu kontroll kettsae üle. Ära lase käepidemetest lahti!

Suurem osa õnnetusi seoses tagasiviskumisega juhtub laasimisel. Kanna hoolt, et sul oleks hea ja tasakaalustatud tööasend ja et ees ei oleks midagi, millele võiksid komistada või mis võiks tasakaalu häirida. Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus. Kui töötada tähelepanematult, võib juhtplaadi ohusektor riivata lähedal olevat oksa, puud või muud eset ja tekib tagasiviskumine. Põhilised ohutuseeskirjad

Tee kindlaks, et tööpiirkonnas ei oleks inimesi, loomi ega midagi muud, mis võiks häirida sinu kontrolli seadme üle.

Ja tee kindlaks, et ülalmainitud ei saa sattuda sae tööpiirkonda ega saada vigastatud langevatest puudest. Saetav puu peab olema kontrolli all. Kui te saete väikseid ja kergeid puutükke, võivad need jääda saeketti kinni ja paiskuda teie vastu. See võib ka mitte ohtlikke kahjustusi tekitada, aga siiski ehmatada ja te võite kaotada kontrolli sae üle. Ärge saagige virna või oksi hunnikus, võtke nad eraldi ette. Saagige ainult ühte tüve või oksa korraga. Võtke lahtisaetud tükid ära ja kontrollige, et teie töökoht oleks kogu aeg korras ja jalgealune kindel. TÄHELEPANU! Järgi ülalmainitud eeskirju, kuid ära kunagi kasuta kettsaagi olukorras, kus pole võimalik abi kutsuda.

Hoidu seadme kasutamisest halva ilmaga. Ära tööta paksu udu, kõva vihma, tuule või pakase korral. Halva ilmaga töötamine väsitab ja sellega kaasneb muid ohte, nagu libe maapind, puu ootamatu langemissuund jne. 1153988-26 Rev.4 2014-04-15 ETTEVAATUST! Vahel takerduvad pilpad muhvi kattesse, mille tõttu kiilub kett kinni. Puhastamise eel seisake alati mootor.

Ära kunagi sae kettsaega kõrgemalt kui õlakõrguselt ja ära lõika juhtplaadi otsaga. Ära hoia kettsaagi kunagi ainult ühe käega! (36) Estonian – 363

Seisa kindlal pinnal, ainult siis on sul kindel kontroll kettsae üle. Ära kunagi tööta seadmega, kui sa seisad redeli peal, oled puu otsas või kui sul pole kindlat jalgealust. (37)

Sae alati täisgaasil, siis liigub kett kiiresti.

Ole väga ettevaatlik, kui lõikad juhtplaadi ülemise äärega, s.t. lõikad altpoolt. Siis toimub nn. lükkav lõikamine. Lükkaval lõikamisel lükkab saekett saagi tagasi operaatori poole. Kui saekett jääb kinni, võib kettsaag tagasi lüüa teie suunas.

Kui sul ei õnnestu saeketi lükkavale jõule vastu seista, võib kettsaag nii kaugele taha liikuda, et ainult juhtplaadi tagasiviskumise sektor jääb puuga kontakti, mille tulemuseks on tagasiviskumine. (38) Keti kinnikiilumist ja palgi murdumist põhjustab palgi toetumisviis ja see, kas palk on pinge all või mitte. Peaaegu alati on võimalik neid probleeme vältida, lõigates palki kahes järgus: altpoolt ja ülaltpoolt. Toeta palki nii, et kett ei kiiluks kinni ja palk ei murduks lõikamise ajal. TÄHTIS! Kui kett kiilub kinni, lülita mootor välja! Ära proovi kettsaagi lahti tõmmata. See võib vigastada ketti, kui kettsaag järsku lahti pääseb. Painuta lõikesoon näit. murdraua abil lahti ja vabasta juhtplaat. Järgnevas kirjeldatakse tegutsemist tavalisemates olukordades, mis võivad ette tulla kettsaega töötamisel. Lõikamist juhtplaadi alumise äärega, s.t ülaltpoolt lõikamist, nimetatakse tõmbavaks lõikamiseks. Tõmbaval lõikamisel tõmbab kettsaag ennast puu poole ja saag puhkab puul. Tõmbava lõikamise ajal on sul parem kontroll nii kettsae kui ka tagasiviskumise sektori üle. Laasimine Järgi teritamise ja hooldamise eeskirju. Kasuta ainult tootja poolt soovitatud juhtplaadi ja keti kombinatsioone. Juhised on toodud alajaotustes Lõikeseade ja Tehnilised andmed. Lõikamine Põhiline lõikamistehnika

ETTEVAATUST! Ärge saagige nii, et te hoiate kettsaagi ainult ühe käega. Ühe käega hoides ei saavuta te täielikku kontrolli kettsae üle. Hoidke seadet alati kahe käega ja kindlalt. Üldised näpunäited

Lõikamisel anna alati täisgaasi!

Vähenda pöörded tühikäigule peale iga lõikamist (kui mootor käib täispööretel liiga kaua ilma koormuseta, mida tekitab saagimine, võib ta rikki minna).

Lõikamine ülalt = Tõmbav lõikamine.

Lõikamine alt = Lükkav lõikamine. Lükkav lõikamine suurendab tagasiviskumise ohtu. Juhised on toodud alajaotuses Kuidas vältida tagasiviskumist. Oskussõnad Lõikamine = Üldine nimetus puu läbisaagimise kohta. Laasimine = Langetatud puu küljest okste lõikamine. Jämedaid oksi laasides tuleb toimida samamoodi kui palki lõigates. Lõika keerulised oksad mitmes järgus.

ETTEVAATUST! Ärge saagige puid, mis on virnas ega puid, mis on tihedalt üksteise vastas. Sellises tööolukorras on tagasilöök väga kerge juhtuma ja see võib tekitada isegi eluohtliku vigastuse. Kui teil on virnastatud puid vaja saagida, tuleb puud ükshaaval panna saepukile või saagimisalusele ja siis saagida. Korjake saetud tükid kohe oma töökohast ära. Kui need jäävad jalgu, võib juhuslikult tekkida tagasilöök ja te võite ka tasakaalu kaotada, kui te jalgealune pole korras. Palk lamab maas. Ei esine erilist ohtu keti kinnikiilumiseks ega palgi murdumiseks. Kuid kett võib puudutada maad pärast palgi läbilõikamist. Lõika palk läbi ülaltpoolt. Katsu vältida, et kett puutuks maad palgi läbilõikamise lõpul. Hoia täisgaasi, aga ole ettevaatlik. (39) Kui palki on võimalik keerata, sae läbi umbes 2/3 tüvest. Keera palki ja lõika ülejäänud kolmandik teiselt poolt läbi. Palk toetub ühest otsast. Murdumise oht on suur. Alusta lõikamist altpoolt (lõika umbes 1/3 palgist läbi). Lõpeta ülaltpoolt lõigates, et lõikesooned kohtuksid. Murdumine = Palk murdub enne, kui oled selle läbi saaginud. Palk on toetatud mõlemast otsast. Oht keti kinnikiilumiseks on suur. Viis tegurit, millele tuleb enne lõikamist tähelepanu pöörata: Alusta lõikamist ülaltpoolt (lõika umbes 1/3 palgist läbi).

Kanna hoolt, et juhtplaat ei kiiluks lõikesoones kinni.

Kanna hoolt, et kett ei puudutaks maad või muud eset lõikamise ajal ega ka peale läbilõikamist.

Kontrolli, kas esineb tagasiviskumise ohtu.

Kas ilmaolud või ümbritsev pinnastik võivad mõjutada ohutust? 364 – Estonian Lõpeta altpoolt lõigates, nii et lõikesooned kohtuvad. 1153988-26 Rev.4 2014-04-15

Langetamistehnika TÄHTIS! Et puud langetada, on vaja suuri kogemusi. Kui sul pole kettsaega töötamise kogemusi, ära langeta puid. Ära võta ette tööd, millega toime tulekus sa pole kindel! Ohutsoon Langetamine

ETTEVAATUST! Kui sul puudub vastav väljaõpe, ära langeta puid, mille läbimõõt ületab juhtplaadi pikkuse! Ohutsoon langetatava puu ja kõrvalseisja vahel on vähemalt 2 1/2 puu pikkust. Hoolitse selle eest, et enne langetamist ja langetamise ajal keegi ei viibiks ohutsoonis. (45) Langetamine toimub kolme lõikega. Kõigepealt tuleb teha langetussälk, mis koosneb ülemisest ja alumisest sisselõikest; lõpuks tuleb teha langetav sisselõige. Kui need lõiked on tehtud õigesse kohta, on võimalik langemist suunata väga täpselt. Langetamissuund Langetussälk Puu tuleb langetada järgnevaks laasimiseks ja tükeldamiseks maksimaalselt heas suunas. Ala, kuhu puu langeb, peab olema töötamiseks sobiv. Kui oled otsustanud, mis suunas puu peab langema, pead arvesse võtma ka puu loomulikku langemissuunda. Seda mõjutavad mitu tegurit: Langetussälku tuleb alustada ülemise sisselõike tegemisega. Seisa paremal pool puud ja lõika kaldu allapoole. Pärast seda tuleb teha alumine sisselõige, nii et see lõpeks samas kohas, kus ülemine sisselõige. (47) Langetussuunda määrav sälk peab ulatuma tüvesse 1/4 läbimöödu võrra. Nurk ülemise ja alumise sisselõike vahel peab olema 45 kraadi.

Tuulesuund Kohta, kus sisselõiked kohtuvad, nimetatakse langetussälgu jooneks. See peab olema täiesti horisontaalne ning valitud langemissuuna suhtes täisnurga (90°) all. (48)

Okste paiknemine Langetav sisselõige

Takistused puu ümbruses: teised puud, õhujuhtmed, teed ja ehitised. Langetav sisselõige tuleb teha puu teisele poolele ja see peab olema täiesti horisontaalne. Seisa vasakul pool puud ja lõika juhtplaadi alumise äärega.

Vaadake puu üle: kas puul pole kahjustusi või mädanikku, mis on puu langetamise seisukohalt olulised, enne kui hakkate puud langetama. Võib juhtuda, et pead laskma puul langeda loomulikus langesmissuunas, kuna on võimatu või ohtlik sundida seda soovitud suunas langema. Veel üks väga tähtis tegur, mis ei mõjuta langetamissuunda, vaid sinu turvalisust, on vajadus kindlaks määrata, kas puul on vigastatud või surnud oksi, mis langetamisel võivad murduda ja pähe kukkuda. Kõige tähtsam on, et puu ei langeks teisele puule otsa. Kinnijäänud puud langetada on väga ohtlik ning õnnetusoht on suur. Juhised on toodud alajaotuses Halvasti langenud puu käsitsemine. TÄHTIS! Ohtlike langetamiste korral peab kõrvaklapid kõrvadelt eemaldama kohe pärast saagimist, et hääled ja hoiatussignaalid oleksid kuuldavad. Tüve laasimine ja pääsetee kindlustamine Laasige puult kuni õla kõrguseni kõik oksad. Töötage suunaga ülalt allapoole ja nii, et puutüvi jääks teie ja sae vahele. Eemalda puu all kasvav võsa ja veendu, et kivid, oksad, augud jne. ei tõkesta sinu pääseteed. Pääsetee peab olema kavandatava langetamissuuna suhtes umbes 135-kraadise nurga all. (46)

Langetamissuund 1153988-26 Rev.4 2014-04-15 Tee langetav sisselõige umbes 3-5 cm (1,5-2 tolli) langetussälgu horisontaallõikest kõrgemale. Toeta kooretugi (kui see on paigaldatud) pideriba taha. Suru täisgaasiga saag aeglaselt tüvesse. Jälgi, kas puu ei hakka liikuma soovitud langetamissuunast erinevas suunas. Suru langetuskiil või -raud sisselõikesse, niipea kui lõige on selleks küllaltki sügav. (49) Lõpeta langetav sisselõige paralleelselt langetussälgu joonega, nii et vahemaa nende vahel on vähemalt 1/10 tüve läbimöödust. Tüve läbilõikamata osa nimetatakse pideribaks. Pideriba toimib nagu uksehing, mis kontrollib puu langemissuunda. (50) Kui pideriba on liiga kitsas ning langetav sisselõige või langetussälgu suunda määravad sisselõiked ei ole tehtud õigesse kohta, ei ole üldse võimalik puu langemissuunda kontrollida. Kui langetussälk ja langetav sisselõige on tehtud, hakkab puu omaenda raskuse all langema. Vajaduse korral kasuta langetuskiilu või -rauda. Soovitame kasutada saagi, millel on puu läbimõõdust pikem saelatt, et te saaksite nii langetamislõike kui suunava lõike teha ühelt poolt saagimisega, nn. lihtsaagimisega. Vaadake juhiseid peatükist Tehnilised näitajad, kus on toodud andmed, milliseid saelatte saab teatud mudelite puhul kasutada. Leidub võimalusi ka selliste puude langetamiseks, mille tüve läbimõõt on suurem kui juhtplaadi pikkus. Sellega kaasneb siiski palju suurem tagasiviskumise oht, sest juhtplaadi ohusektor võib sattuda kergesti puuga kontakti. Estonian – 365

Halvasti langenud puu käsitsemine Laasimine "Kinnijäänud" puu vabastamine Kinnijäänud puud langetada on väga ohtlik ning õnnetusoht on suur. Ärge püüdke saagimisega alla saada teisele puule langenud puud. Ärge töötage ohtlikus piirkonnas, kus on maapinnale langemata kinnijäänud puid. Kindlaim moodus on kasutada vintsi.

Kaasaskantav vints Pinge all olevate puude ja okste lõikamine Ettevalmistused: Hinda, kuhupoole puu või oks liigub, kui see pääseb pingest, ning kus asub selle loomulik murdumiskoht (s.t. see koht, kus puu või oks murdub, kui seda veel rohkem painutada). Otsusta, missugune on kõige kindlam moodus pinget kõrvaldada ja kas saad seda teha ohutult. Rasketes olukordades on ainus ohutu moodus kettsaag ära panna ja kasutada vintsi.

ETTEVAATUST! Suurem osa õnnetustest tagasilöögiga juhtub puude laasimisel. Ärge kasutage saagimiseks tagasilöögisektorit. Olge ettevaatlik, ärge laske saelati otsa puutuda vastu tüve, oksi või muid esemeid. Eriti ettevaatlik tuleb olla okstega, mis on pinge all. Oks võib teie vastu paiskuda, kui see pingest vabaneb ja tekitada tõsise kahjustuse. Veendu, et sa saad kindlalt seista ja takistamatult tööd teha! Töötades seisa vasakul pool tüve. Hoia kettsaagi keha lähedal, et sul oleks sae üle maksimaalne kontroll. Kui on võimalik, lase kettsael toetuda puutüvele. Hoia alati kettsaagi enda suhtes teisel pool tüve. Palgi tükeldamine Juhised on toodud alajaotuses Põhiline lõikamistehnika. Üldised näpunäited: Seisa nii, et puu või oks ei tabaks sind, kui see pinge alt vabaneb. Tee sisselõikeid murdumispunktis või selle läheduses. Tee üks või mitu sisselõiget nii sügavalt, kui vaja pinge vähendamiseks ja tüve või oksa murdumiseks murdumispunktis. Ära lõika kunagi otse läbi pinge all olevat puud või oksa! Kui teil tuleb saagida läbi puutüve või oksa, tehke kaks-kolm lõiget 3 cm vahedega 3-5 cm sügavuseni. Jätkake saagimist, et oks või tüvi vabaneks pingest. Saagige puud või oksa teiselt poolt, kui pinge on vabanenud. Tagasiviskumise vältimine

ETTEVAATUST! Tagasiviskumine võib olla väga ootamatu ja jõuline; operaatori poole võib lüüa kettsaag, juhtplaat või kett. Kui kett sel momendil jookseb, võivad tagajärjeks olla rasked või isegi eluohtlikud vigastused. Seetõttu on väga tähtis, et teaksid, millest tagasiviskumine tekib ja kuidas seda vältida ettevaatlikkuse ja õigete töövõtetega. Mis on tagasiviskumine? Tagasiviskumine on kettsae kiire reaktsioon, mis tekib siis, kui juhtplaadi otsa ülemine veerand ehk ohusektor riivab mingit eset ja selle peale saag tagasi lööb. (38) Tagasiviskumine on alati juhtplaadi sihis. Enamasti viskub kettsaag juhtplaadiga üles või tahapoole, kasutaja suunas. Mõnikord võib ette tulla tagasiviskumist ka teistes suundades, sõltuvalt sellest, kuidas paikneb kettsaag, kui selle ohusektor eset riivab. Tagasiviskumine tekib ainult siis, kui juhtplaadi tagasiviskumise ohusektor riivab eset. (51) 366 – Estonian 1153988-26 Rev.4 2014-04-15 HOOLDUS Üldised näpunäited Seadme kasutaja võib teha ainult selliseid hooldamis- ja korrastustöid, mida on kirjeldatud käesolevas kasutusjuhendis. Keerukamate tööde tegemiseks tuleb pöörduda volitatud töökoja poole. Karburaatori seadistamine Sinu McCulloch-toode on konstrueeritud ja valmistatud selliste omadustega, mis vähendavad kahjulikke heitgaase. Töö

Karburaator juhib läbi gaasiregulaatori mootori pöördeid. Karburaatoris seguneb kütus õhuga. Õhu ja kütuse segu koostist saab reguleerida. Et kasutada ära seadme maksimaalset võimsust, peab seadistus olema täpne.

T-kruvi reguleerib gaasihoovastiku asendit tühikäigul. Keera T-kruvi päripäeva, et tühikäigul oleks kõrgem pöörete arv ja vastupäeva, et pöörete arv oleks väiksem. Algseadistus ja sissetöötamine Katsetamisel tehases tehakse karburaatori algseadistus. Peenseadistust teeb vastava väljaõppe saanud inimene. Soovit. tühikäigu pööretearv: Vt. ptk. Tehnilised andmed. Tühikäigu T peenseadistus Tühikäiku reguleeritakse kruvi T abil. Keera tühikäigukruvi T päripäeva, kuni kett hakkab liikuma. Keera pärast seda kruvi uuesti tagasi, kuni kett jääb seisma. Õigesti seadistatud tühikäigu pöörete puhul töötab mootor ühtlaselt igas asendis teatud pöörete piires, enne kui kett hakkab liikuma.

ETTEVAATUST! Kui ei ole võimalik reguleerida tühikäiku nii, et kett seisab, pöördu hoolduspunkti. Ära kasuta kettsaagi enne, kui see on õigesti seadistatud või parandatud. Kettsae ohutusvarustuse kontroll, korrashoid ja hooldus Pange tähele! Seadme hooldamine ja parandamine nõuab vastavat väljaõpet. Eriti oluline on see turvavarustuse osas. Kui teie seadme kontrollimisel selgub, et mõni allpool nimetatud asjadest pole korras, tuleb seade viia parandusse. Ülejäänud hooldus, mida käesolevas käsitsemisjuhendis pole kirjeldatud, tuleb jätta vastava väljaõppe saanud tehnikule (pöördu müüja poole). Enne parandamist või hooldust lülitage mootor välja ja võtke lahti süütejuhe Ketipidur ja turvakäepide Kontrolli lintpiduri kulumist Pühi ära saepuru, vaik ja saast, mis on kogunenud lintpidurile või sidurikettale. Saast ja kulumine võivad halvendada piduri toimimist. (40) 1153988-26 Rev.4 2014-04-15 Kontrolli regulaarselt, et pidurilint oleks kõige õhemast kohast vähemalt 0,6 mm paks. Kontrolli turvakäepidet Kontrolli, et turvakäepidemel ei oleks pragusid ega muid nähtavaid vigastusi. Liiguta turvakäepidet edasi-tagasi, kontrollimaks, et see liigub vabalt ning et see on tugevalt kinnitatud sidurikaitse külge. (41) Kontrolli automaatpidurit Hoidke väljalülitatud mootoriga kettsaagi kännu või muu kindlalt püsiva asja kohal. Laske lahti esimene käepide ja laske kettsaag oma raskuse mõjul kännu kohale rippu, pöörates tagumise käepideme ümber. Kui juhtplaat puudutab kändu, peab pidur toimima. (43) Kontrolli pidurilülitit Käivita kettsaag ja aseta see kindlale pinnale. Kanna hoolt, et kett ei puudutaks maad või mingeid esemeid. Vt. juhiseid alajaotusest Käivitamine ja seiskamine. Võta kettsaag kindlalt kätte, haarates sõrmedega ümber käepidemete. Anna täisgaasi ja aktiveeri ketipidur, surudes käerandme vastu turvakäepidet. Ära lase esikäepidemest lahti. Kett peab kohe peatuma. Gaasihoovastiku sulgur

Kontrolli, kas gaasihoovastik sulgub tühikäigul, kui gaasihoovastiku sulgur läheb oma lähteasendisse.

Vajuta gaasihoovastiku sulgurit ja kontrolli, kas see läheb, kui lased ta lahti, tagasi algasendisse.

Kontrolli, kas gaasihoovastik ja gaasihoovastiku sulgur liiguvad vabalt ja kas tagasitõmbevedrud töötavad korralikult.

Käivita kettsaag ja anna täisgaasi. Lase gaasihoovastik lahti ja kontrolli, kas kett peatub täielikult. Kui kett pöörleb sel ajal, kui gaasihoovastik on seatud tühikäigule, pead kontrollima karburaatori tühikäigu reguleerimist. Ketipüüdja Kontrolli, et ketipüüdja ei oleks vigastatud ning et see oleks kindlalt kinnitatud kettsae korpusele. Parema käe kaitse Kontrolli, et parema käe kaitsel ei oleks pragusid ega muid nähtavaid vigastusi. Vibratsioonisummutussüsteem Kontrolli korrapäraselt, et amortiseerivad elemendid ei oleks pragunenud ega deformeerunud. Kanna hoolt, et amortiseerivad elemendid oleks kindlalt kinnitatud mootori ja käepidemete külge. Seiskamislüliti Käivita mootor ja kontrolli, kas mootor seiskub, kui lükkad lüliti seiskamisasendisse. Estonian – 367 HOOLDUS Summuti Tsentrifugaalpuhastus "CCS" Ära kasuta kunagi vigastatud summutiga seadet. Kontrolli korrapäraselt, kas summuti on kindlalt seadme külge kinnitatud. Tsentrifugaalpuhastus tähendab seda, et kogu karburaatorisse sisenev õhk läbib käiviti. Jahutusventilaator eemaldab tsentrifugaaljõu abil õhust mustuse ja tolmu. Tähelepanu: Sädemepüüdja võrku (A) saab sellel masinal vahetada. Asenda vigastatud võrk uuega. Musta võrguga seade kuumeneb üle, mis võib vigastada silindrit ja kolbi. Ära kunagi kasuta vigastatud summutiga seadet. Ära kasuta kunagi summutit, millel puudub sädemepüüdja või mille sädemepüüdja on vigastatud. (7) TÄHTIS! Tsentrifugaalpuhastuse korraliku toimimise eelduseks on korrapärane hooldus ja puhastus. Puhasta käiviti õhuimemisava, hooratta ventilaatoritiivad, hooratast ümbritseva ala, sisseimemistoru ja karburaatorikamber. Pärast 75 töötundi soovitame lasta summuti vahetada hooldusesindaja (jaemüüja) juures. Õhufilter Puhasta õhufiltrit korrapäraselt tolmust ja mustusest, vältimaks:

Häireid karburaatori töös

Õhufilter (3) demonteeritakse pärast seda, kui silindrikate, kruvi (1) ja õhufiltri kate (2) on eemaldatud. Paigaldamisel jälgige, et õhufilter sulguks õhutihedalt vastu filtrihoidjat. Raputage või harjake filter puhtaks. (42) Põhjalikumaks puhastamiseks pese õhufiltrit seebilahuses. Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Sellepärast tuleb see korrapäraselt uuega asendada. Vigastatud õhufilter tuleb kohe välja vahetada. Süüteküünlad Süüteküünla töövõimet mõjutavad:

Valesti seadistatud karburaator.

Vale õlisegu kütuses (liiga palju või vale õli).

Määrdunud õhufilter. Need tegurid tekitavad setteid süüteküünla elektroodidel ja võivad põhjustada tööhäiried ning käivitusraskusi. Väikese võimsuse, raske käivitamise või ebaühtlase tühikäigu puhul kontrolli alati kõigepealt süüteküünalt, enne kui võtad ette teisi meetmeid. Puhasta must süüteküünal ja kontrolli samal ajal, kas elektroodide vahe on 0,5 mm. Vaheta süüteküünal pärast kuuajalist kasutamist või vajaduse korral varem. (44) Pange tähele! Kasuta alati soovitatud süüteküünla tüüpi! Vale süüteküünal võib vigastada kolbi või silindrit. Kontrolli, et küünaldel oleks raadiohäirete kaitse. 368 – Estonian 1153988-26 Rev.4 2014-04-15 HOOLDUS Hooldusskeem Alljärgnevas on toodud seadme hooldustööde nimekiri. Enamike tööde kohta on antud ka kirjeldus osas Hooldus. Igapäevane hooldus Iganädalane hooldus Igakuine hooldus Puhasta seade väljastpoolt. Kontrolli starterit, starterinööri ja tagasitõmbevedru. Kontrollige ketipiduri pidurdusrihma, kas see pole kulunud. Kui kõige kulunumas kohas on järel vaid 0,6 mm, vahetage rihm. Kontrolli, et gaasihoovastiku liikuvad osad toimiksid ohutuseeskirjade kohaselt. (Gasihoovastikusulgur ja gaasihoovastik.) Kontrolli, et vibratsioonisummutajad ei oleks vigastatud. Kontrolli, kas siduri osad - sidurikorv, vedru ja -ketas - pole kulunud. Puhasta ketipidur ja kontrolli selle ohutuseeskirjade kohast toimimist. Kontrolli, et ketipüüdja ei oleks vigastatud; asenda see vajaduse korral. Viili maha karedus juhtplaadi külgedel. Puhasta süüteküünal. Kontrolli, et elektroodide vahe oleks 0,5 mm. Keera iga päev juhtplaati ümber, et kulumine oleks mõlemilt poolt ühtlane. Kontrolli, et määrdeauk ei oleks ummistunud. Puhasta ketisoon. Puhasta karburaator ja selle ümbrus. Puhasta karburaatorit väljaspoolt. Kontrolli, kas juhtplaat ja kett saavad küllaldaselt õli. Puhasta õhufilter. Asenda vajaduse korral. Kontrolli kütusefiltrit ja -voolikut. Vajadusel vaheta. Kontrollige, kas saeketil pole nähtavaid pragusid neetides ja lülides, kas needid ja lülid pole liiga kulunud, kas saekett pole jäik. Vahetage, kui vaja. Puhastage kütusepaak seest pärast selle tühjendamist. Terita kett ja kontrolli selle pinget ja seisundit. Kontrolli, et keti veoratas ei oleks üleliigselt kulunud, asenda vajaduse korral. Tühjendage õlipaak ja puhastage seest. Puhastage käiviti õhusissepääsuava. Kontrolli kõik juhtmed ja ühendused. Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud. Kontrolli, kas seiskamislüliti toimib. Kontrolli, et mootorist, kütusepaagist ja -voolikutest ei pihkuks kütust. 1153988-26 Rev.4 2014-04-15 Estonian – 369 TEHNILISED ANDMED Tehnilised andmed CS 340 CS 380 Silindri maht, cm3

Pöörlemiskiirus tühikäigul, p/min

Võimsus, kW 1,3/9000 1,4/9000 Mootor Süütesüsteem Süüteküünlad Champion RCJ 7Y Champion RCJ 7Y Elektroodide vahe, mm 0,5 0,5 Bensiinipaagi maht, l 0,25 0,25 Õlipumba tootlikkus 8 500 p/min puhul, ml/min

Õlipaagi maht, liitrit 0,20 0,20 Õlipumba tüüp Automaatne Automaatne Kütuse-/määrimissüsteem Kaal Kettsae kaal juhtplaadita, ketita ning tühjade paakidega, kg 5,2 5,2 Müraemissioon (vt. märkust 1) Müra võimsustase, dBA

Müra võimsustase, garanteeritud LWAdBA

Esikäepide, m/s2 5,3 5,3 Tagumine käepide, m/s2 5,0 5,0 Standardne juhtplaadi pikkus, tolli/cm 14/35 16/40 Soovitatud juhtplaadi pikkus, tolli/cm 14-16 / 35-40 14-16 / 35-40 Efektiivne lõikepikkus, tollid/cm 13-15 / 33-38 13-15 / 33-38 Ketisamm, tolli/mm 3/8 / 9,52 3/8 / 9,52 Veolüli paksus, tolli/mm 0,050/1,3 0,050/1,3 Veoratta tüüp/hammaste arv Spur/6 Spur/6 Ketikiirus maks. võimsusel, m/s 20,0 20,0 Müratase (vt. märkust 2) Ekvivalentne müra rõhutase kasutaja kõrvas, dBA Ekvivalentsed vibratsioonitasemed, a hveq (vt 3. märkust). Kett/juhtplaat Märkus 1: ümbritsevasse keskkonda leviva müra võimsus (LWA), mõõdetud vastavalt EÜ direktiivile 2000/14/EÜ. 2. märkus: ISO 22868 järgi arvutatakse helirõhutaseme ekvivalenti eri helirõhutasemete kaalutud dünaamilise energia summana eri töötingimustel. Helirõhutaseme ekvivalendi statistilisel tüüplevil on standardselt 1 dB (A) kõrvalekalle.

3. märkus: ISO 22867 järgi arvutatakse ekvivalentne vibratsioonitase vibratsioonitasemete kaalutud dünaamilise energia

summana eri töötingimustel. Antud ekvivalentse vibratsioonitaseme statistiline tüüplevi (standardne kõrvalekalle) on 1 m/s2. 370 – Estonian 1153988-26 Rev.4 2014-04-15 TEHNILISED ANDMED Juhtplaadi ja keti kombinatsioonid Need saagimisseadmed on ette nähtud McCulloch mudelitele CS 340 ja CS 380. Juhtplaat Saekett Pikkus, tollides Ketisamm, tolli Saetee laius,

Maksimaalne tähiku hammaste arv.

Tüüp Pikkus, veolülid (tk) EÜ kinnitus vastavusest (Kehtib vaid Euroopas) Käesolevaga kinnitab Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel. +46-36-146500, et McCulloch kettsaed CS 340 ja CS 380 alates 2011. aasta seerianumbritest (aastaarv ja sellele järgnev seerianumber on märgitud selgelt mudeli etiketile) vastavad NÕUKOGU DIREKTIIVIS toodud nõudmistele: - 2006/42/EÜ (17. mai 2006. a) „mehhanismide kohta“ - elektromagnetilise ühilduvuse direktiiv 15. detsember 2004, 2004/108/EMÜ. - müradirektiiv 8. maist 2000 2000/14/EG. Rakendatud on vastavushindamise protseduuri vastavalt ülalnimetatud direktiivi lisale V. Teave müra kohta on toodud peatükis Tehnilised andmed. Järgitud on alljärgnevaid standardeid: EN ISO 12100-2/A1:2009,
