NÁVOD K OBSLUZE CS380T MC CULLOCH

Schválené chrániãe sluchu

Ovládanie s˘tiãa/·tartovací blokovací kohútk plynu

Rukavice s ochranou rúk pri pílení

Predn˘ chrániã ruky nie je urãen˘ v˘luãne na aktiváciu brzdy reÈaze. Jeho iná dôleÏitá vlastnosÈ je, zmen‰enie rizika zásahu va‰ej lavej ruky reÈazou, ak sa vám vy‰mykne predná rukoväÈ.

Brzda reÈaze musí byÈ spustená pri ‰tartovaní reÈazovej píly, aby zabránila otáãaniu reÈaze.

DodrÏujte spávne nastavenie hæbky rezu! DodrÏujte pokyny a pouÏívajte odporúãané meradlo nastavenia hæbky rezu. Príli‰ veºká hæbka rezu zvy‰uje riziko spätného nárazu.

• írka hnacieho ãlánku (mm/palce) Poãet hnacích ãlánkov. Naostrenie reÈaze a nastavenie hæbky rezu

VAROVANIE! VÏdy, keì pracujete s reÈazou si obleãte rukavice, aby ste si neporanili ruky. V‰eobecné informácie o ostrení rezacích zubov

Uvoºnite gombík tak, Ïe ho rozloÏíte, aÏ k˘m sa náhle neotvorí. (14)

Otoãením gombíka proti smeru hodinov˘ch ruãiãiek uvoºnite kryt li‰ty. (15)

DoÈahujte kryt spojky otáãaním gombíka v smere hodinov˘ch ruãiãiek a zdvíhajte pritom hrot li‰ty. (17)

Keì pracujete dlhodobo s pln˘m plynom (npr. odvetvovanie), odporúãa sa pouÏiÈ benzín s vy‰‰ím oktánov˘m ãíslom. Zábeh Poãas prv˘ch desiatich hodín nenechávajte stroj dlh‰í ãas beÏaÈ na vysoké otáãky. Dvojtaktn˘ olej

Na mazanie odporúãame pouÏívaÈ ‰peciálny olej (reÈazov˘ olej) s dobrou priºnavosÈou.

Nikdy nepouÏívajte pouÏit˘ olej. Po‰kodili by ste olejové ãerpadlo, vodiacu li‰tu a reÈaz.

• tartovanie: Brzda reÈaze musí byÈ aktivovaná pri ‰tartovaní píly. Aktivujte brzdu posunutím predného chrániãa ruky dopredu. (23) Palivová pumpa: Opakovane stláãajte klobúãik palivovej pumpy, k˘m sa nenaplní palivom. Palivová pumpa nemusí byÈ naplnená úplne. (26)

Keì kladiete reÈazovú pílu na zem, zabrzdite reÈaz brzdou a skontrolujte, ãi ju budete maÈ stále v dohºade. Ak odloÏíte pílu na akúkoºvek dobu, vÏdy vypnite motor. 10 Skontrolujte napnutie reÈaze. V‰eobecné pracovné pokyny

VÏdy píºte na pln˘ plyn.

VÏdy pílte na pln˘ plyn!

Smer pádu stromu po spílení 428 – Slovak Pílenie

Problémom so ‰tartovaním

Hladina akustického v˘konu, garantovaná LWAdB(A)

EU-zagotovilo o ujemanju (Velja le za Evropo) Huskvarna AB,SE-561 82 Huskvarna, ·vedska, tel +46-36-146500, s tem potrdilom zagotavlja, da so motorne Ïage McCulloch CS 340 in CS 380 s serijskimi ‰tevilkami iz leta 2011 in kasneje (leto izdelave, ki mu sledi serijska ‰tevilka, je podano v besedilu na plo‰ãici s tipsko oznako) v skladu s predpisi, podanimi v DIREKTIVI SVETA: - z dne 17. maja 2006, ki se nana‰a na stroje, 2006/42/ES - z dne 15. decembra 2004 "za elektromagnetsko skladnost" 2004/108/EEC . - z dne 8. maja 2000 "za emisijo hrupa v okolico" 2000/14/EG. Uporabljen je bil postopek ocene skladnosti v skladu z Dodatkom V zgoraj omenjene direktive. Za informacije v zvezi z emisijo hrupa glejte poglavje Tehniãni podatki. Uporabljeni so bili naslednji standardi: EN ISO 121002/A1:2009, CISPR 12:2007, EN ISO 11681-1:2008 Pristojni organ: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, ·vedska, je izvedel EGtipsko kontrolo v skladu z direktivo o strojih (2006/42/EG), ãlen 12, toãka 3b. Potrdila o EG-tipski kontroli v skladu s prilogo IX, imajo ‰tevilko: 0404/11/2298. Dobavljena motorna Ïaga se ujema z vzorcem, ki je bil podvrÏen tipski kontroli EU. Huskvarna, 1. marca 2011 Ronnie E. Goldman, Tehniãni direktor. (Poobla‰ãeni predstavnik za Husqvarna AB in odgovorni za tehniãno dokumentacijo.) 476 – Slovene 1153988-26 Rev.4 2014-04-15 ÚVOD VáÏen˘ zákazníku, Dûkujeme, Ïe jste si zvolili v˘robek spoleãnosti McCulloch. Stali jse se tak souãástí pfiíbûhu, kter˘ se zapoãal jiÏ velmi dávno, kdy spoleãnost McCulloch Corporation zahájila bûhem

2. svûtové války v˘robu motorÛ. V roce 1949, kdy spoleãnost

McCulloch pfiedstavila svou první fietûzovou pilu pro jednoho uÏivatele, se zpracování dfieva navÏdy zmûnilo. Bûhem desítek let vyrábûla firma fiadu prÛkopnick˘ch fietûzov˘ch pil. Firma rostla, nejprve díky v˘robû leteck˘ch motorÛ a motorÛ pro motokáry v padesát˘ch letech minulého století a posléze díky miniaturním fietûzov˘m pilám v letech ‰edesát˘ch. Pozdûji, v 70. a 80. letech, byla v˘robní fiada roz‰ífiena o vyÏínaãe a vysavaãe listí. Dnes, jako souãást skupiny Husqvarna, pokraãuje firma McCulloch v tradici v˘roby v˘konn˘ch motorÛ, technick˘ch novinek a v˘razn˘ch designÛ, které tvofiily milníky po více neÏ pÛl století. Na‰imi hlavními prioritami je sníÏení spotfieby paliva, emisí a hluãnosti a také zv˘‰ení bezpeãnosti a uÏivatelského komfortu. Samozfiejmû doufáme, Ïe budete s na‰ím v˘robkem McCulloch spokojeni, neboÈ byl vyroben tak, aby vám nerozluãnû slouÏil po dlouhou dobu. Jeho Ïivotnost dále prodlouÏíte tím, kdyÏ budete dodrÏovat pokyny k pouÏití, servisu a údrÏbû v tomto návodu k pouÏívání. Pokud budete potfiebovat odbornou pomoc pfii opravû nebo servisu, pouÏijte sluÏbu Service Locator na webu www.mcculloch.com. Spoleãnost McCulloch se fiídí strategií neustálého v˘voje v˘robku a proto si vyhrazuje právo mûnit konstrukci a vzhled v˘robkÛ bez pfiedchozího upozornûní. Tento návod je rovnûÏ k dispozici ke staÏení na webu www.mcculloch.com. Symboly vyobrazené na tûlese stroje: V¯STRAHA! Motorové pily mohou b˘t nebezpeãné! Neopatrné ãi nesprávné pouÏívání mÛÏe vést k váÏnému nebo smrtelnému zranûní obsluhy nebo jin˘ch osob. NeÏ zaãnete stroj pouÏívat, prostudujte si, prosím, peãlivû návod k pouÏití a ubezpeãte se, Ïe jste dokonale pochopili pokyny v nûm uvedené. Emise hluku do okolí dle direktivy Evropského spoleãenství. Emise stroje je udána v kapitole Technické údaje a na nálepce. Pfii práci se motorová pila musí drÏet obûma rukama. Nikdy nedrÏte motorovou pilu pfii práci jen v jedné ruce. Nedovolte, aby se hrot li‰ty dostal do kontaktu s jin˘mi pfiedmûty. V¯STRAHA! KdyÏ se hrot li‰ty dotkne nûjakého pfiedmûtu, mÛÏe dojít ke zpûtnému odrazu, coÏ zpÛsobí reakci, která vyhodí li‰tu nahoru a dozadu proti uÏivateli. To mÛÏe mít za následek váÏné poranûní osob. Motor se uvede do klidu vypnutím zapalování pomocí spínaãe zastavení. Brzda fietûzu, zapnuta (doprava) Brzda fietûzu, vypnuta (doleva) Benzínové ãerpadlo. DoplÀování paliva. VÏdy pouÏívejte:

Ochranné br˘le ãi ‰tít Tento v˘robek vyhovuje platn˘m pfiedpisÛm CE. 1153988-26 Rev.4 2014-04-15 Plnûní oleje na mazání fietûzu. Dal‰í symboly/‰títky na zafiízení se t˘kají zvlá‰tních certifikaãních poÏadavkÛ pro urãité obchodní trhy. Czech – 477 OBSAH Co je co na motorové pile? (1)

Stop spínaã (vypínaã zapalování)

Páãka sytiãe/Pojistka páãky plynu pfii startování

Zadní rukojeÈ s krytem pravé ruky

Informaãní a v˘straÏn˘ ‰títek

Sefiizovací ‰rouby, karburátor

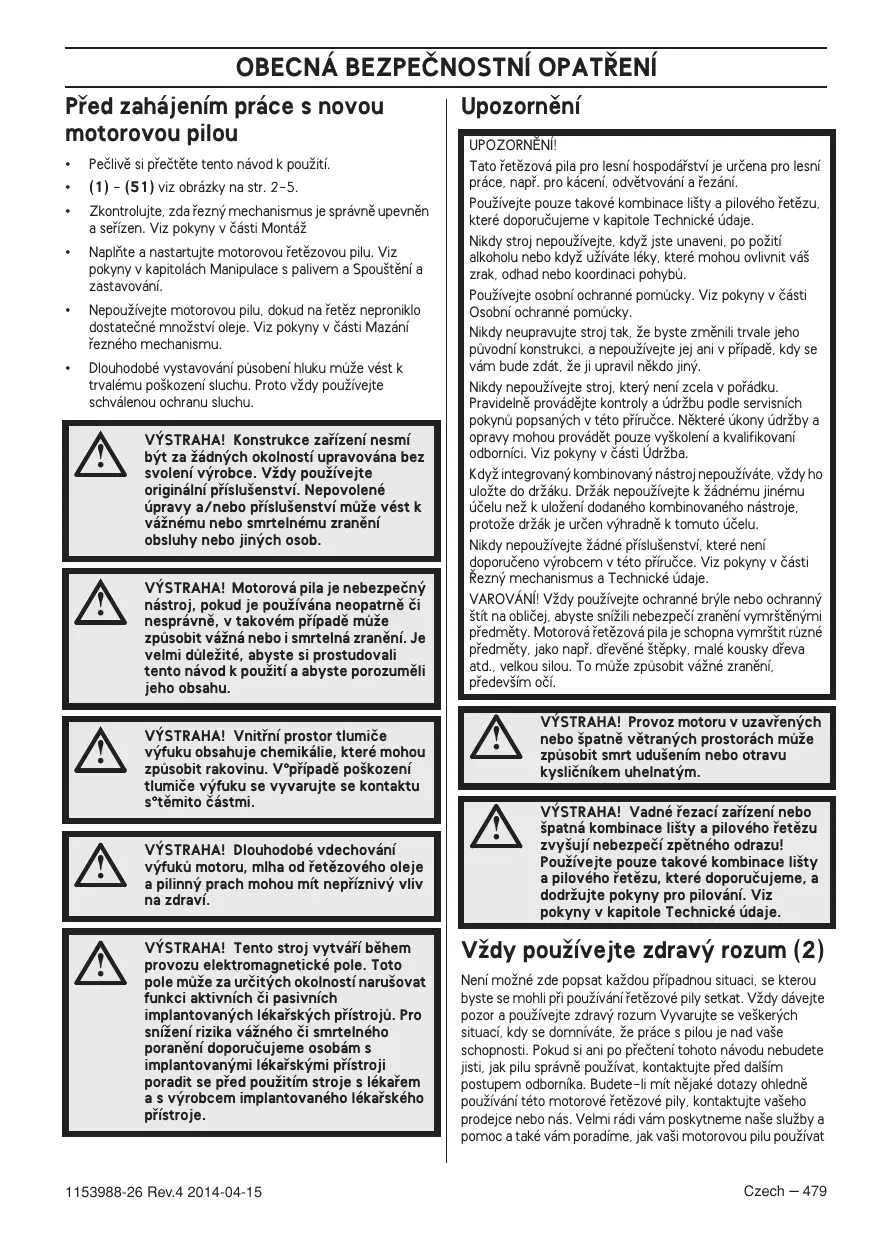

1153988-26 Rev.4 2014-04-15 OBECNÁ BEZPEâNOSTNÍ OPAT¤ENÍ Pfied zahájením práce s novou motorovou pilou

Peãlivû si pfieãtûte tento návod k pouÏití.

(1) - (51) viz obrázky na str. 2-5.

Zkontrolujte, zda fiezn˘ mechanismus je správnû upevnûn a sefiízen. Viz pokyny v ãásti MontáÏ

NaplÀte a nastartujte motorovou fietûzovou pilu. Viz pokyny v kapitolách Manipulace s palivem a Spou‰tûní a zastavování.

NepouÏívejte motorovou pilu, dokud na fietûz neproniklo dostateãné mnoÏství oleje. Viz pokyny v ãásti Mazání fiezného mechanismu.

Dlouhodobé vystavování pÛsobení hluku mÛÏe vést k trvalému po‰kození sluchu. Proto vÏdy pouÏívejte schválenou ochranu sluchu.

V¯STRAHA! Konstrukce zafiízení nesmí b˘t za Ïádn˘ch okolností upravována bez svolení v˘robce. VÏdy pouÏívejte originální pfiíslu‰enství. Nepovolené úpravy a/nebo pfiíslu‰enství mÛÏe vést k váÏnému nebo smrtelnému zranûní obsluhy nebo jin˘ch osob. V¯STRAHA! Motorová pila je nebezpeãn˘ nástroj, pokud je pouÏívána neopatrnû ãi nesprávnû, v takovém pfiípadû mÛÏe zpÛsobit váÏná nebo i smrtelná zranûní. Je velmi dÛleÏité, abyste si prostudovali tento návod k pouÏití a abyste porozumûli jeho obsahu. V¯STRAHA! Vnitfiní prostor tlumiãe v˘fuku obsahuje chemikálie, které mohou zpÛsobit rakovinu. V°°pfiípadû po‰kození tlumiãe v˘fuku se vyvarujte se kontaktu s°°tûmito ãástmi. V¯STRAHA! Dlouhodobé vdechování v˘fukÛ motoru, mlha od fietûzového oleje a pilinn˘ prach mohou mít nepfiízniv˘ vliv na zdraví. V¯STRAHA! Tento stroj vytváfií bûhem provozu elektromagnetické pole. Toto pole mÛÏe za urãit˘ch okolností naru‰ovat funkci aktivních ãi pasivních implantovan˘ch lékafisk˘ch pfiístrojÛ. Pro sníÏení rizika váÏného ãi smrtelného poranûní doporuãujeme osobám s implantovan˘mi lékafisk˘mi pfiístroji poradit se pfied pouÏitím stroje s lékafiem a s v˘robcem implantovaného lékafiského pfiístroje. 1153988-26 Rev.4 2014-04-15 Upozornûní UPOZORNùNÍ! Tato fietûzová pila pro lesní hospodáfiství je urãena pro lesní práce, napfi. pro kácení, odvûtvování a fiezání. PouÏívejte pouze takové kombinace li‰ty a pilového fietûzu, které doporuãujeme v kapitole Technické údaje. Nikdy stroj nepouÏívejte, kdyÏ jste unaveni, po poÏití alkoholu nebo kdyÏ uÏíváte léky, které mohou ovlivnit vበzrak, odhad nebo koordinaci pohybÛ. PouÏívejte osobní ochranné pomÛcky. Viz pokyny v ãásti Osobní ochranné pomÛcky. Nikdy neupravujte stroj tak, Ïe byste zmûnili trvale jeho pÛvodní konstrukci, a nepouÏívejte jej ani v pfiípadû, kdy se vám bude zdát, Ïe ji upravil nûkdo jin˘. Nikdy nepouÏívejte stroj, kter˘ není zcela v pofiádku. Pravidelnû provádûjte kontroly a údrÏbu podle servisních pokynÛ popsan˘ch v této pfiíruãce. Nûkteré úkony údrÏby a opravy mohou provádût pouze vy‰kolení a kvalifikovaní odborníci. Viz pokyny v ãásti ÚdrÏba. KdyÏ integrovan˘ kombinovan˘ nástroj nepouÏíváte, vÏdy ho uloÏte do drÏáku. DrÏák nepouÏívejte k Ïádnému jinému úãelu neÏ k uloÏení dodaného kombinovaného nástroje, protoÏe drÏák je urãen v˘hradnû k tomuto úãelu. Nikdy nepouÏívejte Ïádné pfiíslu‰enství, které není doporuãeno v˘robcem v této pfiíruãce. Viz pokyny v ãásti ¤ezn˘ mechanismus a Technické údaje. VAROVÁNÍ! VÏdy pouÏívejte ochranné br˘le nebo ochrann˘ ‰tít na obliãej, abyste sníÏili nebezpeãí zranûní vymr‰tûn˘mi pfiedmûty. Motorová fietûzová pila je schopna vymr‰tit rÛzné pfiedmûty, jako napfi. dfievûné ‰tûpky, malé kousky dfieva atd., velkou silou. To mÛÏe zpÛsobit váÏné zranûní, pfiedev‰ím oãí.

V¯STRAHA! Provoz motoru v uzavfien˘ch nebo ‰patnû vûtran˘ch prostorách mÛÏe zpÛsobit smrt udu‰ením nebo otravu kysliãníkem uhelnat˘m. V¯STRAHA! Vadné fiezací zafiízení nebo ‰patná kombinace li‰ty a pilového fietûzu zvy‰ují nebezpeãí zpûtného odrazu! PouÏívejte pouze takové kombinace li‰ty a pilového fietûzu, které doporuãujeme, a dodrÏujte pokyny pro pilování. Viz pokyny v kapitole Technické údaje. VÏdy pouÏívejte zdrav˘ rozum (2) Není moÏné zde popsat kaÏdou pfiípadnou situaci, se kterou byste se mohli pfii pouÏívání fietûzové pily setkat. VÏdy dávejte pozor a pouÏívejte zdrav˘ rozum Vyvarujte se ve‰ker˘ch situací, kdy se domníváte, Ïe práce s pilou je nad va‰e schopnosti. Pokud si ani po pfieãtení tohoto návodu nebudete jisti, jak pilu správnû pouÏívat, kontaktujte pfied dal‰ím postupem odborníka. Budete-li mít nûjaké dotazy ohlednû pouÏívání této motorové fietûzové pily, kontaktujte va‰eho prodejce nebo nás. Velmi rádi vám poskytneme na‰e sluÏby a pomoc a také vám poradíme, jak va‰i motorovou pilu pouÏívat Czech – 479 OBECNÁ BEZPEâNOSTNÍ OPAT¤ENÍ efektivnû a bezpeãnû. Pokud je to moÏné, absolvujte ‰kolicí kurz pouÏívání motorové fietûzové pily. Vበprodejce, lesnická ‰kola nebo knihovna ve va‰í obci vám mohou poskytnout informace o tom, jaké ‰kolicí materiály a kurzy jsou k dispozici. Konstrukce a technologie jsou neustále vylep‰ovány, aby se zv˘‰ila va‰e bezpeãnost a efektivita stroje. Nav‰tûvujte pravidelnû va‰eho prodejce, abyste byli informováni, zda nemÛÏete vyuÏít nûjak˘ch nov˘ch vlastností nebo funkcí, které byly mezitím zavedeny. Osobní ochranné pomÛcky

V¯STRAHA! K vût‰inû nehod pfii pouÏití fietûzové pily dochází tehdy, kdyÏ se obsluha dostane do kontaktu s fietûzem. Pfii kaÏdém pouÏití stroje je nutné pouÏívat schválené osobní ochranné pomÛcky. Osobní ochranné pomÛcky nemohou vylouãit nebezpeãí úrazu, ale sníÏí míru poranûní v pfiípadû, Ïe dojde k nehodû. PoÏádejte svého prodejce o pomoc pfii v˘bûru správného vybavení.

VÏdy mûjte po ruce soupravu pro poskytování první pomoci.

Hasicí pfiístroj a lopata Obecnû by mûl b˘t odûv pfiiléhav˘, aniÏ by omezoval volnost pohybu. UPOZORNùNÍ! Jiskry mohou vylétávat z tlumiãe v˘fuku, od li‰ty a fietûzu nebo z jiného zdroje. VÏdy mûjte hasicí vybavení po ruce pro pfiípad, Ïe byste je potfiebovali. MÛÏete tím pomoci zabránit lesnímu poÏáru. Bezpeãnostní vybavení stroje V této ãásti jsou vysvûtleny bezpeãnostní prvky stroje a jejich funkce. Informace o prohlídkách a údrÏbû najdete v kapitole Kontrola, údrÏba a servis bezpeãnostního vybavení motorové pily. Umístûní tûchto komponentÛ na stroji naleznete v pokynech v kapitole ”Co je co?”. Îivotnost stroje se mÛÏe zkracovat a riziko úrazÛ zvy‰ovat, jestliÏe se údrÏba stroje neprovádí správnû anebo se opravy neprovádûjí odbornû. Pokud potfiebujete dal‰í informace, obraÈte se na nejbliωí servisní dílnu. 480 – Czech

V¯STRAHA! Nikdy stroj nepouÏívejte s vadn˘mi bezpeãnostními souãástmi. Bezpeãnostní zafiízení je nutno kontrolovat a udrÏovat. Viz pokyny v kapitole Kontrola, údrÏba a servis bezpeãnostního vybavení motorové pily. Pokud vበstroj nevyhoví v‰em kontrolám, odneste jej do servisní dílny k opravû. Brzda fietûzu a chrániã levé ruky Va‰e motorová fietûzová pila je vybavena brzdou fietûzu, která je urãena k zastavení fietûzu v pfiípadû, Ïe dojde ke zpûtnému odrazu. Tato brzda sniÏuje nebezpeãí nehod, ale pouze vy jim mÛÏete zabránit. Pfii práci dbejte nejvy‰‰í opatrnosti, zvlá‰tû zabezpeãte, aby se fiezn˘ mechanismu v pfiípadû zpûtného rázu nikdy nemohl dotknout Ïádného pfiedmûtu.

Brzda fietûzu (A) mÛÏe b˘t aktivována buì ruãnû (va‰í levou rukou) nebo setrvaãníkov˘m rozpojovacím mechanismem. (3)

Brzda se uvádí v ãinnost tehdy, kdyÏ je chrániã levé ruky (B) zatlaãen dopfiedu. (3)

Tento pohyb uvolní pruÏinu mechanismu, kter˘ stáhne pásek brzdy (C) kolem hnacího systému motoru (D) (buben spojky). (4)

Spou‰tûní brzdy fietûzu není jedin˘ úãel, pro kter˘ je chrániã ruky konstruován. Dal‰í jeho dÛleÏitou bezpeãnostní funkcí je sníÏení nebezpeãí zasaÏení levé ruky fietûzem, kdyby uÏivateli vyklouzla z ruky pfiední rukojeÈ.

Brzda fietûzu musí b˘t pfii startování motorové pily aktivovaná, aby se zabránilo otáãení fietûzu.

Pfii startování a pfii pfiesunu na krátké vzdálenosti pouÏívejte fietûzovou brzdu jako ”parkovací brzdu”, abyste pfiede‰li nehodám, pokud existuje nebezpeãí, Ïe by fietûz mohl náhodnû zasáhnout nûkoho nebo nûco v blízkosti vás.

Uvolnûní brzdy fietûzu se provádí zataÏením chrániãe ruky zpût aÏ k pfiední rukojeti.

Zpûtn˘ ráz mÛÏe b˘t zcela neãekan˘ a velmi prudk˘. Vût‰ina zpûtn˘ch rázÛ je v‰ak slab‰ích a neuvede vÏdy brzdu fietûzu v ãinnost. Pokud k takovému zpûtnému rázu dojde, musí uÏivatel drÏet motorovou pilu tak pevnû, aby mu nevyklouzla.

ZpÛsob spu‰tûní brzdy fietûzu, aÈ jiÏ ruãnû nebo automaticky mechanismem uvolÀovan˘m pÛsobením setrvaãnosti, závisí na síle zpûtného rázu a poloze motorové pily vzhledem k pfiedmûtu, o kter˘ oblast zpûtného rázu zavadí. KdyÏ dojde k silnému zpûtnému odrazu, zatímco je zóna zpûtného odrazu li‰ty nejdále od vás, brzda fietûzu je konstruována tak, Ïe se aktivuje pohybem protizávaÏí (je aktivována setrvaãností) ve smûru zpûtného odrazu. 1153988-26 Rev.4 2014-04-15 OBECNÁ BEZPEâNOSTNÍ OPAT¤ENÍ JestliÏe není zpûtn˘ ráz tak prudk˘ nebo pokud je oblast zpûtného rázu li‰ty blíÏe k uÏivateli, bude brzda fietûzu uvedena v ãinnost ruãnû pohybem levé ruky uÏivatele.

Pfii kácení stromu je levá ruka v takové poloze, Ïe není moÏné aktivovat brzdu fietûzu ruãnû. Pfii tomto druhu uchopení, kdy levá ruka je umístûna tak, Ïe nemÛÏe ovlivnit pohyb pfiedního krytu ruky, mÛÏe b˘t brzda fietûzu aktivována pouze setrvaãností. Bude moje ruka aktivovat brzdu fietûzu vÏdy v pfiípadû zpûtného odrazu? Ne. K posunutí ochranného prvku zpûtného odrazu dopfiedu je zapotfiebí urãité síly. Pokud se va‰e ruka ochranného prvku zpûtného odrazu pouze lehce dotkne nebo po nûm pouze sklouzne, mÛÏe se stát, Ïe síla nebude dostateãnû velká, aby uvolnila brzdu fietûzu. Pfii práci byste také mûli pevnû drÏet drÏadlo va‰í motorové fietûzové pily. Pokud tak ãiníte a dojde k zpûtnému odrazu, moÏná ani neuvolníte ruku z pfiední rukojeti a nebudete aktivovat brzdu fietûzu, nebo se moÏná brzda fietûzu bude aktivovat aÏ poté, co uÏ pila udûlá docela velk˘ skok. V takov˘ch situacích se mÛÏe stát, Ïe brzda fietûzu nezvládne fietûz zastavit dfiíve, neÏ vás fietûz zasáhne. V nûkter˘ch pracovních polohách se mÛÏe stát, Ïe va‰e ruka nemÛÏe dosáhnout na ochrann˘ prvek zpûtného odrazu, aby aktivovala brzdu fietûzu; napfiíklad kdyÏ je pila drÏena v poloze pro kácení. Spustí se aktivace brzdy fietûzu setrvaãností vÏdy, kdyÏ dojde ke zpûtnému odrazu? Zachycovaã fietûzu Úãelem zachycovaãe fietûzu je zachytit fietûz v pfiípadû, Ïe se pfietrhne nebo sesmekne z li‰ty. To by se nemûlo stát, pokud je fietûz správnû napnut (viz pokyny v ãásti MontáÏ) a jestliÏe uÏivatel fiádnû provádí kontrolu a údrÏbu li‰ty a fietûzu (viz text v ãásti Obecné pracovní pokyny). Chrániã pravé ruky Kromû ochrany ruky v pfiípadû pfietrÏení fietûzu nebo jeho sesmeknutí z li‰ty zabezpeãuje chrániã pravé ruky, Ïe vûtve nebudou pfiekáÏet bezpeãnému uchopení zadní rukojeti. Antivibraãní systém Stroj je vybaven antivibraãním systémem, kter˘ je konstruován tak, aby minimalizoval vibrace a usnadÀoval práci se strojem. Antivibraãní systém stroje sniÏuje pfienos chvûní mezi jednotkou motoru/fiezn˘m mechanismem a rukojetí stroje. Tûlo motorové pily, vãetnû fiezného mechanismu, je izolováno od rukojetí pomocí antivibraãních blokÛ. Pfii fiezání tvrdého dfieva (vût‰ina listnat˘ch stromÛ) vznikají silnûj‰í vibrace neÏ pfii fiezání mûkkého dfieva (vût‰ina jehliãnat˘ch dfievin). ¤ezání s tup˘m ãi ‰patn˘m fietûzem (nevhodn˘ typ ãi nesprávnû nabrou‰en˘) zv˘‰í úroveÀ vibrací.

Ne. Za prvé musí va‰e brzda fungovat. Testování brzdy je jednoduché, viz pokyny v kapitole Kontrola, údrÏba a servis bezpeãnostního vybavení motorové pily. Doporuãujeme vám, abyste jej provádûli pfied zaãátkem kaÏdé smûny. Za druhé musí b˘t zpûtn˘ odraz dostateãnû siln˘, aby aktivoval brzdu fietûzu. Pokud by brzda fietûzu byla pfiíli‰ citlivá, byla by aktivována neustále, coÏ by bylo nepfiíjemné. Ochrání mû brzda fietûzu v pfiípadû zpûtného odrazu vÏdy pfied zranûním? Ne. Za prvé a pfiedev‰ím musí va‰e brzda fungovat, aby vám zajistila zam˘‰lenou ochranu. Za druhé musí b˘t aktivována podle v˘‰e uvedeného popisu, aby v pfiípadû zpûtného odrazu zastavila pilov˘ fietûz. A za tfietí, brzda fietûzu mÛÏe b˘t aktivována, ale kdyÏ je li‰ta pfiíli‰ blízko vás, mÛÏe se stát, Ïe brzda nestihne zpomalit a zastavit fietûz dfiíve, neÏ vás motorová pila zasáhne. Pouze vy a správná pracovní technika mohou eliminovat zpûtn˘ odraz a jeho nebezpeãí. Pojistka páãky plynu Pojistka plynové páãky má za úkol zabránit neúmyslné manipulaci s ovládáním ‰krticí klapky. KdyÏ stisknete pojistku (A) (tzn. kdyÏ uchopíte rukojeÈ), uvolní se ovládání ‰krticí klapky (B). Pustíte-li rukojeÈ, jak ovládání ‰krticí klapky, tak pojistka plynové páãky se pfiesunou zpût do své pÛvodní polohy. Toto opatfiení znamená, Ïe ‰krticí klapka je pfii volnobûhu automaticky zablokována. (5) 1153988-26 Rev.4 2014-04-15 V¯STRAHA! Nadmûrné vystavení vibracím mÛÏe u osob se zhor‰enou funkcí krevního obûhu vést k poruchám obûhového nebo nervového systému. V pfiípadû, Ïe byste pocítili pfiíznaky obtíÏí zpÛsoben˘ch nadmûrn˘m vystavením vibracím, spojte se se sv˘m lékafiem. Mezi tyto pfiíznaky patfií ztrnulost konãetin, ztráta citu, mravenãení, píchání, bolest, zeslábnutí, zmûna barvy nebo vzhledu pokoÏky. Tyto pfiíznaky se obvykle objevují v prstech, na rukou nebo v zápûstí. Tyto pfiíznaky se mohou zhor‰it pfii nízk˘ch teplotách. Stop spínaã (vypínaã zapalování) Pomocí vypínaãe zapalování se vypíná motor. (34) Tlumiã v˘fuku Tlumiã v˘fuku je navrÏen tak, aby sniÏoval hladinu hluku a odvádûl v˘fukové plyny smûrem od uÏivatele.

V¯STRAHA! V˘fukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohly zaÏehnout poÏár. Nikdy nestartujte zafiízení uvnitfi budovy nebo v blízkosti hofilav˘ch materiálÛ! V zemích s tepl˘m a such˘m podnebím hrozí velké nebezpeãí vzniku lesních poÏárÛ. MÛÏe se stát, Ïe legislativa v tûchto zemích vyÏaduje, Ïe tlumiã v˘fuku musí b˘t, kromû jiného, vybaven lapaãem jisker v podobû síÈky (A). (7) Czech – 481 OBECNÁ BEZPEâNOSTNÍ OPAT¤ENÍ VAROVÁNÍ! Tlumiã v˘fuku je bûhem provozu i po zastavení velmi hork˘. To platí i pfii volnobûhu. Dejte pozor na nebezpeãí poÏáru, zvlá‰tû pfii manipulaci v blízkosti hofilav˘ch látek nebo plynÛ.

V¯STRAHA! Nikdy motorovou fietûzovou pilu nepouÏívejte, kdyÏ je tlumiã vadn˘ nebo chybí. Vadn˘ tlumiã mÛÏe znaãnû zv˘‰it hladinu hluku a nebezpeãí poÏáru. VÏdy mûjte protipoÏární vybavení blízko po ruce. Nikdy motorovou pilu nepouÏívejte, kdyÏ je síÈkov˘ lapaã jisker vadn˘ nebo úplnû chybí, je-li pouÏití lapaãe jisker ve va‰em pracovním prostoru povinné. Úãinky zpûtného rázu mÛÏete sníÏit pouÏitím fiezného mechanismu se zabudovanou redukcí zpûtného rázu a pouÏíváním nabrou‰eného a dobfie udrÏovaného fietûzu. Li‰ta âím je polomûr hrotu men‰í, tím je men‰í i nebezpeãí zpûtného odrazu. ¤etûz ¤etûz se skládá z urãitého poãtu ãlánkÛ, které se dodávají ve standardní verzi i ve verzi se sníÏen˘m rizikem zpûtného rázu. UPOZORNùNÍ! Îádn˘ pilov˘ fietûz nesniÏuje nebezpeãí zpûtného odrazu.

¤ezn˘ mechanismus Tato ãást popisuje zpÛsob volby fiezného mechanismu a jeho údrÏby s tûmito cíli:

• SníÏit nebezpeãí zpûtného rázu.
• Redukujte nebezpeãí pfietrÏení nebo vyskoãení fietûzu pily.
• Dosáhnûte optimálního fiezacího v˘konu.
• ProdlouÏit Ïivotnost fiezného mechanismu.
• ZabraÀte zvy‰ování úrovnû vibrací. Obecná pravidla

PouÏívejte pouze fiezn˘ mechanismus doporuãen˘ v˘robcem! Viz pokyny v kapitole Technické údaje. UdrÏujte fiezací zuby fietûzu fiádnû nabrou‰ené! Postupujte podle na‰ich pokynÛ a pouÏívejte doporuãené vodítko pilníku. Po‰kozen˘ nebo ‰patnû nabrou‰en˘ fietûz zvy‰uje nebezpeãí nehody. UdrÏujte správnou vÛli omezovacích zubÛ! DodrÏujte na‰e pokyny a pouÏívejte doporuãenou mûrku omezovacích zubÛ. Pfiíli‰ velká vÛle zvy‰uje nebezpeãí zpûtného odrazu. UdrÏujte správné napnutí fietûzu! V pfiípadû, Ïe je fietûz povolen˘, je pravdûpodobnûj‰í jeho sesmeknutí, kromû toho to vede ke zv˘‰enému opotfiebení li‰ty, fietûzu a hnacího fietûzového koleãka. UdrÏujte fiezn˘ mechanismu fiádnû namazan˘ a v dobrém stavu! U ‰patnû namazaného fietûzu je pravdûpodobnûj‰í jeho pfietrÏení a kromû toho to vede ke zv˘‰enému opotfiebení li‰ty, fietûzu a hnacího fietûzového koleãka. ¤ezací zafiízení urãené pro minimalizaci zpûtného odrazu

V¯STRAHA! Vadné fiezací zafiízení nebo ‰patná kombinace li‰ty a pilového fietûzu zvy‰ují nebezpeãí zpûtného odrazu! PouÏívejte pouze takové kombinace li‰ty a pilového fietûzu, které doporuãujeme, a dodrÏujte pokyny pro pilování. Viz pokyny v kapitole Technické údaje. Jedin˘ zpÛsob, jak zcela zabránit zpûtnému rázu, je zabezpeãit, aby se oblast zpûtného rázu li‰ty nikdy niãeho nedotkla. 482 – Czech V¯STRAHA! Jak˘koliv kontakt s rotujícím pilov˘m fietûzem mÛÏe zpÛsobit velmi váÏná zranûní. Nûkteré v˘razy, které popisují li‰tu a fietûz Aby byla udrÏena bezpeãnostní funkce fietûzového zafiízení, musíte vymûÀovat opotfiebené a po‰kozené kombinace li‰ty a fietûzu za li‰tu a fietûz doporuãen˘ spoleãností Husqvarna. Informace o doporuãen˘ch kombinacích li‰ty a fietûzu naleznete v ãásti Technické údaje. Li‰ta

Délka (palce/cm) Poãet zubÛ na fietûzovém koleãku ‰piãky li‰ty (T). Rozteã fietûzu (=pitch) (v palcích). Vzdálenost mezi uná‰ecími ãlánky fietûzu musí odpovídat vzdálenostem mezi zuby na fietûzovém koleãku ‰piãky li‰ty i na hnacím fietûzovém koleãku. Poãet uná‰ecích ãlánkÛ (ks). Poãet uná‰ecích ãlánkÛ je urãen délkou li‰ty, rozteãí fietûzu a poãtem zubÛ fietûzového koleãka ‰piãky li‰ty.

• ífika dráÏky li‰ty (palce/mm). ·ífika dráÏky li‰ty musí odpovídat tlou‰Èce uná‰ecích ãlánkÛ fietûzu. Otvor pro mazání fietûzu a otvor pro napínaã fietûzu. Li‰ta musí odpovídat konstrukci fietûzové pily. ¤etûz

Rozteã fietûzu (=pitch) (v palcích)

Tlou‰Èka uná‰ecího ãlánku (mm/palce)

Poãet uná‰ecích ãlánkÛ (ks). Ostfiení fietûzu a nastavování vÛle omezovacích zubÛ

V¯STRAHA! Pfii práci s fietûzem vÏdy noste rukavice k ochranû rukou pfied zranûním. Obecné informace o brou‰ení fiezacích zubÛ

Nikdy nepouÏívejte tup˘ fietûz. KdyÏ je fietûz tup˘, musíte vyvinout mnohem vût‰í sílu, abyste protlaãili li‰tu skrz dfievo a braní tfiísky bude velmi malé. Velmi tup˘ pilov˘ fietûz nebere tfiísky vÛbec. Jedin˘m v˘sledkem bude dfievûn˘ prach. 1153988-26 Rev.4 2014-04-15 OBECNÁ BEZPEâNOSTNÍ OPAT¤ENÍ

¤ezná ãást fietûzu se naz˘vá fiezací ãlánek a skládá se z fiezacího zubu (A) a bfiitu omezovacího zubu (B). Hloubka fiezu je urãena rozdílem v˘‰ek tûchto dvou souãástí (C). (8)

Pfii brou‰ení fiezacího zubu musíte mít na pamûti ãtyfii dÛleÏité faktory.

PrÛmûr pilníku Napínání fietûzu

Bez správného vybavení je velice tûÏké fietûz správnû nabrousit. Doporuãujeme vám, abyste pouÏívali na‰e vodítko pilníku. To vám pomÛÏe u va‰eho fietûzu dosáhnout sníÏení zpûtného odrazu a maximální fiezací v˘kon.

Informace o ostfiení fietûzu naleznete v ãásti Technické údaje.

V¯STRAHA! Odch˘lení od pokynÛ k ostfiení v˘raznû zvy‰uje nebezpeãí zpûtného odrazu. Brou‰ení fiezacích zubÛ K brou‰ení fiezacích zubÛ budete potfiebovat kruhov˘ pilník a vodítko pilníku. Informace o velikostech pilníku a vodítka, které jsou doporuãeny pro vበpilov˘ fietûz, naleznete v ãásti Technické údaje.

• Zkontrolujte, zda je fietûz správnû napnut˘. Uvolnûn˘ fietûz se uh˘bá do stran, coÏ znesnadÀuje jeho správné nabrou‰ení.
• ¤ezací zuby vÏdy bruste zevnitfi smûrem ven a pfii zpûtném tahu sniÏte tlak na pilník. V‰echny zuby nabruste nejprve na jedné stranû, potom otoãte pilu a nabruste zuby na druhé stranû.
• Nabruste v‰echny zuby na stejnou délku. KdyÏ je délka fiezacích zubÛ men‰í neÏ 4 mm (5/32 palce), fietûz je opotfiebovan˘ a je nutno jej vymûnit. (9) Obecné informace o nastavování vÛle omezovacích zubÛ

Pfii ostfiení fiezacích zubÛ zmen‰ujete vÛli omezovacích zubÛ (hloubku fiezu). Abyste udrÏeli fiezn˘ v˘kon musíte vypilovat omezovací zuby na doporuãenou v˘‰ku. Informace o vÛli omezovacích zubÛ pro vበkonkrétní fietûz naleznete v ãásti Technické údaje. (8)

V¯STRAHA! Nebezpeãí zpûtného odrazu se zvy‰uje, jestliÏe je vÛle omezovacích zubÛ pfiíli‰ velká! Sefiízení vÛle omezovacích zubÛ

K sefiízení vÛle omezovacích zubÛ budete potfiebovat ploch˘ pilník a mûrku omezovacích zubÛ. Doporuãujeme, abyste pro vÛli omezovacích zubÛ pouÏívali na‰e vodítko pilníku, abyste získali správnou hodnotu vÛle omezovacích zubÛ a správn˘ úhel bfiitu omezovacích zubÛ. Nasaìte vodítko pilníku na fietûz pily. Informace o pouÏívání vodítka pilníku naleznete na obalu. Pomocí plochého pilníku odpilujte nadmûrnû pfiesahující ãást bfiitu omezovacích zubÛ. VÛle omezovacích zubÛ je správná, kdyÏ pfii protahování pilníku pfies vodítko nebudete cítit Ïádn˘ odpor. Pfied sefiízením vÛle omezovacích zubÛ je nutno novû naostfiit fiezací zuby. Doporuãujeme, abyste vÛli omezovacích zubÛ sefiizovali pfii kaÏdém tfietím ostfiení fietûzu. UPOZORNùNÍ! Toto doporuãení pfiedpokládá, Ïe délka fiezacích zubÛ není nadmûrnû zmen‰ena. V¯STRAHA! VÏdy pouÏívejte schválené ochranné rukavice. I fietûz, kter˘ se nepohybuje, mÛÏe zpÛsobit váÏné poranûní uÏivateli nebo jin˘m osobám, které mají pfiístup k fietûzu. âím déle se fietûz pouÏívá, tím více se zvût‰uje jeho délka. Proto je dÛleÏité pravidelnû fietûz napínat a vymezovat vÛli. Napnutí fietûzu kontrolujte pfii kaÏdém doplÀování paliva. UPOZORNùNÍ! Bûhem doby zábûhu nového fietûzu by se mûlo jeho napnutí kontrolovat ãastûji. Napnûte fietûz co moÏná nejvíce, ale tak, aby bylo je‰tû moÏno jej rukou volnû posouvat po li‰tû. (10) CS 340

Vypnûte motor. (34) Uvolnûte matice li‰ty, které pfiidrÏují kryt spojky/brzdu fietûzu. PouÏijte kombinovan˘ nástroj integrovan˘ v zadním krytu rukojeti nebo nástroj odpovídajících rozmûrÛ (náhradní nástroj získáte u svého prodejce poskytujícího servis). Potom utáhnûte matice li‰ty rukou. (6) (11) Nadzvednûte ‰piãku li‰ty a fietûz napínejte utahováním napínacího ‰roubu pomocí kombinovaného nástroje. Napínejte fietûz, dokud neodstraníte prÛvûs na spodní stranû li‰ty. (12) Pro dotaÏení matic li‰ty pouÏijte kombinovan˘ nástroj a pfiitom drÏte konec li‰ty zvednut˘. Rukou potáhnûte za fietûz a zkontrolujte tak, Ïe se volnû otáãí a Ïe není na spodní stranû li‰ty provû‰en˘. (13) CS 380

1153988-26 Rev.4 2014-04-15 V¯STRAHA! Uvolnûn˘ fietûz se mÛÏe sesmeknout a zpÛsobit váÏné nebo dokonce smrtelné zranûní. Vypnûte motor. (34) Povolte knoflík tak, Ïe ho vyklopíte ven aÏ zacvakne. (14) Pro uvolnûní krytu li‰ty otoãte knoflíkem proti smûru hodinov˘ch ruãiãek. (15) Upravte napnutí fietûzu tak, Ïe budete otáãet koleãkem napínaãe fietûzu dolÛ (+) pro utaÏení a nahoru (-) pro povolení. Zvednûte hrot vodicí li‰ty a nastavte pfiitom pnutí. (16) Dotahujte kryt spojky otáãením knoflíku po smûru hodinov˘ch ruãiãek a zvedejte pfiitom hrot li‰ty. (17) Pro zaji‰tûní napnutí zastrãte knoflík zpût. (18) Czech – 483 OBECNÁ BEZPEâNOSTNÍ OPAT¤ENÍ Mazání fiezného mechanismu

V¯STRAHA! ·patné mazání fiezného mechanismu mÛÏe zpÛsobit pfietrÏení fietûzu, coÏ by mohlo vést k váÏn˘m nebo dokonce smrteln˘m zranûním. Olej na mazání fietûzu Olej na mazání fietûzu musí mít dobrou pfiilnavost k fietûzu a musí si uchovávat viskozitu bez ohledu na to, zda je horké léto ãi chladná zima. V rámci v˘voje a v˘roby motorov˘ch pil jsme vyvinuli i optimální olej na mazání fietûzÛ, kter˘ je zaloÏen na rostlinném oleji a je díky tomu biologicky snadno rozloÏiteln˘. Doporuãujeme pouÏívat olej pro mazání fietûzu Universal Outdoor Accessories Chain Oil (Bio), kter˘ zajistí maximální Ïivotnost fietûzu a zároveÀ minimalizuje dopad na Ïivotní prostfiedí. Pokud není olej Universal Outdoor Accessories Chain Oil (Bio) k dispozici, doporuãujeme pouÏít standardní olej pro mazání fietûzu. Nikdy nepouÏívejte vyjet˘ olej! Je to nebezpeãné pro vás, pro stroj i pro Ïivotní prostfiedí. UPOZORNùNÍ! Pokud maÏete pilov˘ fietûz rostlinn˘m olejem, pfied dlouhodob˘m uskladnûním rozeberte a vyãistûte dráÏku li‰ty a pilov˘ fietûz. Jinak hrozí nebezpeãí, Ïe olej pro mazání fietûzu zoxiduje, coÏ by mûlo za následek, Ïe pilov˘ fietûz zatuhne a fietûzka na hrotu li‰ty se zadfie. Plnûní oleje na mazání fietûzÛ

V‰echny námi vyrábûné motorové pily jsou vybaveny systémem automatického mazání fietûzu. U nûkter˘ch modelÛ je rovnûÏ nastaviteln˘ prÛtok oleje. NádrÏka oleje pro mazání fietûzu a nádrÏka s palivem jsou konstruovány tak, Ïe palivo vytéká pfied olejem pro mazání fietûzu. Tato bezpeãnostní funkce ale vyÏaduje, abyste pouÏívali správn˘ typ oleje pro mazání fietûzu (kdyby byl olej pfiíli‰ fiídk˘, vytékal by pfied palivem), a abyste sefiídili karburátor podle doporuãení (slabá smûs mÛÏe znamenat, Ïe palivo vydrÏí déle neÏ olej). Také musíte pouÏívat doporuãené fiezací vybavení (li‰ta, která je pfiíli‰ dlouhá, bude potfiebovat více oleje pro mazání fietûzu). Kontrola mazání fietûzu

Kontrolujte mazání fietûzu pfii kaÏdém doplÀování paliva. Viz pokyny v kapitole Mazání hrotu li‰ty. Ze vzdálenosti asi 20 cm (8 palcÛ) namifite ‰piãku fiezné li‰ty na svûtlou plochu. Po 1 minutû bûhu pily pfii úrovni plynu na 3/4 by se mûla na této plo‰e objevit zfietelná stopa nastfiíkaného oleje. Pokud mazání fietûzu nefunguje:

• Zkontrolujte, zda není ucpan˘ mazací kanálek li‰ty. V pfiípadû potfieby jej vyãistûte.
• Zkontrolujte, zda je dráÏka fiezné li‰ty ãistá. V pfiípadû potfieby ji vyãistûte.
• Zkontrolujte, zda se fietûzové koleãko ‰piãky li‰ty volnû otáãí a zda není mazací otvor v fietûzovém koleãku ucpan˘. V pfiípadû potfieby koleãko namaÏte a otvor vyãistûte. 484 – Czech V pfiípadû, Ïe ani po provedení v˘‰e uveden˘ch kontrol a pfiíslu‰n˘ch opatfiení systém mazání fietûzu stále nefunguje, je nutno vyhledat servisní opravnu. Hnací koleãko fietûzu Buben spojky je vybaven ãelním fietûzov˘m koleãkem (fietûzové koleãko je pfiivafieno k bubnu (D)). (4) Pravidelnû kontrolujte úroveÀ opotfiebení hnacího fietûzového koleãka. VymûÀte jej, pokud je nadmûrnû opotfiebené. VymûÀte hnací fietûzové koleãko pfii kaÏdé v˘mûnû fietûzu. Kontrola opotfiebení fiezného mechanismu Dennû provádûjte kontrolu fietûzu, pfiiãemÏ se zamûfite na:
• Viditelné praskliny n˘tÛ a ãlánkÛ.
• Zda není fietûz zatuhl˘.
• Zda nejsou n˘ty a ãlánky silnû opotfiebené. VymûÀte pilov˘ fietûz, pokud vykazuje nûkter˘ z v˘‰e uveden˘ch bodÛ. V˘robce doporuãuje porovnávat stávající fietûz s nov˘m fietûzem a tak zjistit, jak je stávající fietûz opotfieben˘. Pokud je délka fiezacích zubÛ men‰í neÏ 4 mm, fietûz je nutno vymûnit. (9) Li‰ta Pravidelnû kontrolujte:
• Zda se na hranách fiezné li‰ty netvofií otfiepy (A). V pfiípadû potfieby tyto otfiepy obruste pilníkem. (19)
• Zda není dráÏka li‰ty silnû opotfiebená (B). V pfiípadû potfieby li‰tu vymûÀte. (19)
• Zda není ‰piãka li‰ty nerovnomûrnû ãi silnû opotfiebená. Pokud se na spodní stranû ‰piãky li‰ty vytváfiejí prohlubnû, znamená to, Ïe je fietûz pfiíli‰ voln˘.
• JestliÏe chcete prodlouÏit Ïivotnost li‰ty, mûli byste ji dennû obracet.

V¯STRAHA! K vût‰inû nehod pfii pouÏití fietûzové pily dochází tehdy, kdyÏ se obsluha dostane do kontaktu s fietûzem. PouÏívejte osobní ochranné pomÛcky. Viz pokyny v ãásti Osobní ochranné pomÛcky. Nepou‰tûjte se do Ïádné práce, na niÏ nejste podle svého mínûní náleÏitû zacviãeni. Prostudujte si pokyny v ãástech Osobní ochranné pomÛcky, Jak zabránit zpûtnému rázu, ¤ezn˘ mechanismus a Obecné bezpeãnostní pokyny. Vyvarujte se situací, kde hrozí nebezpeãí zpûtného rázu. Viz pokyny v ãásti Bezpeãnostní vybavení zafiízení. PouÏívejte doporuãené ochranné pomÛcky a pravidelnû kontrolujte jejich stav. Prostudujte si pokyny uvedené v ãásti Obecné pracovní pokyny. Zkontrolujte, zda v‰echny bezpeãnostní funkce fietûzové pily fungují. Prostudujte si pokyny v ãástech Obecné pracovní pokyny a Obecná bezpeãnostní opatfiení. 1153988-26 Rev.4 2014-04-15 MONTÁÎ MontáÏ fiezné li‰ty a fietûzu

V¯STRAHA! Pfied provádûním kontroly ãi údrÏby vypnûte motor. Vypínaã se automaticky vrátí do v˘chozí polohy. Abyste se pfii montáÏi, kontrole a/nebo údrÏbû vyhnuli nezam˘‰lenému nastartování je nutno vÏdy odejmout rozbu‰ku od zapalovací svíãky. Pfii práci s fietûzem vÏdy noste rukavice k ochranû rukou pfied zranûním. Namontujte kryt spojky (brzdu fietûzu) a stavûcí ãep fietûzu umístûte do v˘fiezu v li‰tû. Zkontrolujte, zda hnací ãlánky fietûzu správnû zapadají do hnacího fietûzového koleãka a je-li fietûz v dráÏce li‰ty. (22) Napnûte fietûz otoãením kola smûrem dolÛ (+). ¤etûz by mûl b˘t napnut˘ tak, aby nebyl provû‰en˘ pod spodní ãástí li‰ty. (16) ¤etûz je správnû napnut˘ tehdy, kdyÏ není provû‰en˘ pod spodní ãástí li‰ty, ale pfiesto jím lze lehce otoãit rukou. PfiidrÏte hrot li‰ty a otoãením knoflíku ve smûru hodinov˘ch ruãiãek upevnûte spojku li‰ty. (17) Pro zaji‰tûní napnutí zastrãte knoflík zpût. (18) CS 340 Zkontrolujte, zda je brzda fietûzu v neaktivované poloze pfiesunutím chrániãe levé ruky k pfiední rukojeti. (30) Uvolnûte matice li‰ty, které pfiidrÏují kryt spojky/brzdu fietûzu. PouÏijte kombinovan˘ nástroj integrovan˘ v zadním krytu rukojeti nebo nástroj odpovídajících rozmûrÛ (náhradní nástroj získáte u prodejce poskytujícího servis). Sejmûte dopravní krouÏek (A). (6) (20) Bûhem doby zábûhu po nasazení nového fietûzu je zapotfiebí ãasto kontrolovat jeho napûtí. Kontrolujte napûtí fietûzu pravidelnû. Správnû napnut˘ fietûz zaruãuje dobr˘ fiezn˘ v˘kon a dlouhou Ïivotnost. (10) MontáÏ zubové opûrky Pokud chcete namontovat zubovou opûrku, obraÈte se na servisní opravnu. Nasaìte li‰tu na upevÀovací ‰rouby. ZasuÀte ji co nejvíce dozadu. Pfievléknûte fietûz pfies hnací fietûzové koleãko a usaìte jej do dráÏky v li‰tû. Zaãnûte na horní stranû li‰ty. Zkontrolujte, zda bfiity fiezacích ãlánkÛ smûfiují na horní hranû li‰ty dopfiedu. (22) Namontujte kryt spojky (brzdu fietûzu) a stavûcí ãep fietûzu umístûte do v˘fiezu v li‰tû. Zkontrolujte, zda hnací ãlánky fietûzu správnû zapadají do hnacího fietûzového koleãka a je-li fietûz v dráÏce li‰ty. Matici li‰ty dotáhnûte rukou. (13) Napínejte fietûz otáãením napínacího ‰roubu fietûzu kombinovan˘m nástrojem ve smûru chodu hodinov˘ch ruãiãek. V napínání fietûzu pokraãujte do té doby, dokud neodstraníte prÛvûs na spodní stranû li‰ty. (12) ¤etûz je správnû napnut, kdyÏ není provû‰en na spodní stranû li‰ty a pfiitom je moÏné jej rukou volnû posouvat. Pfiizvednûte ‰piãku li‰ty a kombinovan˘m nástrojem utáhnûte matice li‰ty. (13) Bûhem doby zábûhu po nasazení nového fietûzu je zapotfiebí ãasto kontrolovat jeho napûtí. Kontrolujte napûtí fietûzu pravidelnû. Správnû napnut˘ fietûz zaruãuje dobr˘ fiezn˘ v˘kon a dlouhou Ïivotnost. CS 380 Zkontrolujte, zda je brzda fietûzu v neaktivované poloze pfiesunutím chrániãe levé ruky k pfiední rukojeti. Povolte knoflík tak, Ïe ho vyklopíte ven aÏ zacvakne. (14) Pro uvolnûní krytu li‰ty otoãte knoflíkem proti smûru hodinov˘ch ruãiãek. (15) OdstraÀte knoflík a vyjmûte kryt spojky (brzdu fietûzu). Sejmûte dopravní krouÏek.(A) (21) Nasaìte li‰tu na upevÀovací ‰rouby. ZasuÀte ji co nejvíce dozadu. Pfievléknûte fietûz pfies hnací fietûzové koleãko a usaìte jej do dráÏky v li‰tû. Zaãnûte na horní stranû li‰ty. (22) Zkontrolujte, zda bfiity fiezacích ãlánkÛ smûfiují na horní hranû li‰ty dopfiedu. 1153988-26 Rev.4 2014-04-15 Czech – 485

MANIPULACE S PALIVEM

Palivo Míchání smûsi Pamatujte si! Stroj je vybaven dvoudob˘m motorem a pfii jeho provozu se musí vÏdy pouÏít smûs benzínu a oleje pro dvoudobé motory. Je dÛleÏité pfiesnû odmûfiit mnoÏství pfiimíchávaného oleje, aby se zaruãilo, Ïe se dosáhne správné smûsi. KdyÏ smícháváte malá mnoÏství paliva s olejem, i velmi malé nepfiesnosti mohou v˘raznû ovlivnit pomûr sloÏek smûsi.

VÏdy míchejte benzín a olej v ãisté nádobû urãené na pohonné hmoty.

Míchání zaãnûte vÏdy nalitím poloviny dávky benzínu. Potom pfiidejte celou dávku oleje. Smûs paliva dobfie promíchejte (protfiepejte). Pfiidejte zb˘vající polovinu dávky benzínu.

Smûs paliva pfied nalitím do palivové nádrÏe zafiízení dÛkladnû promíchejte (protfiepejte).

Nemíchejte vût‰í dávku paliva neÏ na jeden mûsíc dopfiedu.

Pokud po del‰í dobu stroj nepouÏíváte, vyprázdnûte a vyãistûte palivovou nádrÏ.

V¯STRAHA! Pfii manipulaci s palivem vÏdy zajistûte dostateãné vûtrání. Benzín

PouÏívejte vÏdy kvalitní olovnat˘ ãi bezolovnat˘ benzín. Olej na mazání fietûzu

Doporuãen˘ nejniωí poãet oktanÛ je 90 (RON). Provozujete-li motor na benzin s niωím poãtem oktanÛ neÏ 90, mÛÏe dojít k tluãení v motoru. Toto vede ke zv˘‰ené teplotû motoru a zv˘‰enému zatíÏení loÏisek, coÏ mÛÏe zpÛsobit tûÏké havárie motoru.

Jako mazivo doporuãujeme pouÏívat speciální olej (fietûzov˘ olej) s dobr˘mi adhezívními vlastnostmi.

Nikdy nepouÏívejte vyjet˘ olej. To by mûlo za následek po‰kození olejového ãerpadla, li‰ty a fietûzu. Pfii souvislé práci pfii vysok˘ch otáãkách (napfi. odvûtvování) se doporuãuje vy‰‰í oktanové ãíslo.

Je dÛleÏité pouÏívat olej správné tfiídy (s vhodn˘m rozsahem viskozity), kter˘ odpovídá teplotû vzduchu.

Za teplot pod 0 °C (32 °F) se u nûkter˘ch olejÛ zvy‰uje nadmûrnû viskozita (tuhnou). To mÛÏe pfietûÏovat olejové ãerpadlo a vést k po‰kození jeho nûkter˘ch souãástí.

Pfii v˘bûru oleje na mazání fietûzÛ se obraÈte na nejbliωí servisní opravnu.

ZajíÏdûní Bûhem prvních 10 hodin se vyhnûte chodu na pfiíli‰ vysoké otáãky. Olej pro dvoudobé motory

Abyste dosáhli co nejlep‰ích v˘sledkÛ a v˘konu, pouÏívejte olej pro dvoudobé motory Universal, Universal powered by McCULLOCH, kter˘ je vyrábûn speciálnû pro na‰e vzduchem chlazené dvoudobé motory.

Nikdy nepouÏívejte olej pro dvoudobé motory chlazené vodou, nûkdy také naz˘van˘ olej pro lodní motory (tzv. TCW).

Nikdy nepouÏívejte olej urãen˘ pro ãtyfidobé motory.

Olej nízké kvality nebo pfiíli‰ bohatá smûs oleje a paliva mÛÏe ohrozit funkãnost katalyzátoru a zkrátit jeho Ïivotnost. Plnûní paliva

V¯STRAHA! Pfii této ãinnosti hrozí nebezpeãí poÏáru, které mÛÏete sníÏit, kdyÏ budete dodrÏovat následující opatfiení: V blízkosti paliva nekufite ani neumisÈujte Ïádné horké pfiedmûty. Pfied doplnûním paliva motor vypnûte a nechte jej po nûkolik minut zchladnout. Pomûr smûsi Pfied doplÀováním paliva otvírejte uzávûr nádrÏe pomalu, aby se mohl zvolna uvolnit pfietlak. 1:50 (2%) s olejem pro dvoudobé motory Universal, Universal powered by McCULLOCH. Po doplnûní paliva peãlivû uzavfiete uzávûr palivové nádrÏe. 1:33 (3%) s ostatními oleji urãen˘mi pro dvoudobé motory chlazené vzduchem, klasifikovan˘mi pro JASO FB/ISO EGB. Nikdy nestartujte motor stroje v prostoru doplÀování a zdroje paliva. Benzín, litrÛ Olej pro dvoudobé motory, litrÛ 2% (1:50) 3% (1:33)

0,40 0,60 486 – Czech Oãistûte plochu kolem uzávûru palivové nádrÏe. Pravidelnû ãistûte nádrÏky paliva a oleje na mazání fietûzu. Filtr paliva je nutno vymûÀovat alespoÀ jednou za rok. Zneãi‰tûní v nádrÏkách zpÛsobuje poruchy. Pfied doplÀováním paliva zajistûte dobré promíchání smûsi protfiepáním nádoby. Obsah nádrÏek paliva a oleje na mazání fietûzu je peãlivû sladûn. NádrÏky paliva a oleje na mazání fietûzu by se proto mûly vÏdy plnit zároveÀ. 1153988-26 Rev.4 2014-04-15

V¯STRAHA! Palivo a jeho v˘pary jsou velmi vznûtlivé. Pfii manipulaci s palivem a olejem na mazání fietûzu dbejte nejvy‰‰í opatrnosti. Nezapomínejte na nebezpeãí poÏáru, v˘buchu a nad˘chání v˘parÛ. Bezpeãnost pfii manipulaci s palivem

Nikdy nedoplÀujte palivo do stroje za chodu motoru. Pfii doplÀování paliva ãi míchání smûsi (benzín a olej pro dvoudobé motory) zajistûte dostateãné vûtrání. Pfied zahájením startování se s motorov˘m foukaãem pfiemístûte alespoÀ 3 m od místa, kde jste doplÀovali palivo. Stroj nikdy nestartujte: JestliÏe vám na zafiízení pfieteklo palivo nebo olej na mazání fietûzÛ. DÛkladnû otfiete vylitou kapalinu a nechte zafiízení oschnout. JestliÏe jste potfiísnili palivem sebe nebo odûv, pfievléknûte se. Omyjte ty ãásti tûla, které byly v kontaktu s palivem. PouÏijte m˘dlo a vodu. JestliÏe ze stroje uniká palivo. Pravidelnû kontrolujte tûsnost uzávûru palivové nádrÏe a pfiívodÛ paliva.

V¯STRAHA! Nikdy nepouÏívejte stroj, kter˘ má viditelnû po‰kozen˘ kryt zapalovacích svíãek a zapalovací kabel. Zvy‰uje se zde nebezpeãí jiskfiení, které mÛÏe zpÛsobit poÏár. Pfieprava a pfiechovávání

Motorovou pilu a palivo vÏdy uchovávejte tak, aby nehrozilo nebezpeãí, Ïe pfiípadné úniky nebo v˘pary pfiijdou do styku s jiskrami ãi otevfien˘m ohnûm z elektrick˘ch zafiízení, elektromotorÛ, relé/spínaãÛ, bojlerÛ a podobnû.

Palivo vÏdy skladujte ve schválen˘ch nádobách urãen˘ch k tomuto úãelu.

Pfii skladování po del‰í dobu nebo pfii pfiepravû motorové pily je nutné nádrÏe paliva a mazacího oleje vyprázdnit. Informace o likvidaci paliva a oleje na mazání fietûzÛ získáte u nejbliωí benzínové pumpy.

Pfied odstavením na del‰í dobu se ujistûte, Ïe je stroj ãist˘ a je zaji‰tûn kompletním servisem.

Pfii pfiepravû nebo skladování stroje musí b˘t pfiepravní kryt vÏdy nasazen na fiezacím zafiízení, aby se zabránilo neúmyslnému kontaktu s ostr˘m fietûzem. I fietûz, kter˘ se nepohybuje, mÛÏe zpÛsobit váÏné poranûní uÏivateli nebo jin˘m osobám, které mají pfiístup k fietûzu.

Zajistûte stroj bûhem pfiepravy. Dlouhodobé uskladnûní V dobfie vûtraném prostoru vyprázdnûte nádrÏky s benzínem a olejem. Skladujte palivo ve schválen˘ch nádobách na bezpeãném místû. Nasaìte kryt li‰ty. Oãistûte stroj. Viz pokyny v kapitole âasov˘ plán údrÏby. 1153988-26 Rev.4 2014-04-15 Czech – 487

STARTOVÁNÍ A VYPÍNÁNÍ

Startování a vypínání

V¯STRAHA! Pfied startováním nezapomínejte na následující: Brzda fietûzu musí b˘t pfii startování motorové pily aktivovaná, aby se sníÏilo nebezpeãí kontaktu s rotujícím fietûzem. Pamatujte si! Znovu aktivujte brzdu fietûzu zatlaãením pfiedního krytu ruky zpût (oznaãeno ”PULL BACK TO RESET”) smûrem k pfiední rukojeti. ¤etûzová pila je nyní pfiipravena k pouÏití. (30) Na zadním okraji pily je zjednodu‰ená navádûcí pomÛcka ke startování s obrázky popisujícími jednotlivé kroky. Nikdy nestartujte motorovou pilu aniÏ by byla li‰ta, fietûz a v‰echny kryty správnû namontovány. Spojka se jinak mÛÏe uvolnit a zavinit úraz. Postavte stroj na pevnou podloÏku. Ujistûte se, Ïe stojíte bezpeãnû a Ïe se fietûz nemÛÏe niãeho dotknout. Zajistûte, aby se v pracovní oblasti a jejím okolí nezdrÏovaly nepovolané osoby ãi zvífiata. Tepl˘ motor Startujte stejnû jako v pfiípadû chladného motoru, pouze bez nastavení reguláÏe sytiãe do polohy sycení. Nastavte plyn na startovací pozici vytaÏením modré páãky sytiãe do polohy sycení a pak ji znovu zatlaãte dovnitfi. (27)

Studen˘ motor Startování: Pfii startování je nutné, aby brzda fietûzu byla zapojena. Aktivujte brzdu posunutím krytu ruky proti zpûtnému odrazu vpfied. (23) V¯STRAHA! Dlouhodobé vdechování v˘fukÛ motoru, mlha od fietûzového oleje a pilinn˘ prach mohou mít nepfiízniv˘ vliv na zdraví.

Nikdy nestartujte motorovou pilu aniÏ by byla li‰ta, fietûz a v‰echny kryty správnû namontovány. Viz pokyny v ãásti MontáÏ KdyÏ není na motorové pile namontována li‰ta ani fietûz, spojka mÛÏe volnû fungovat a zpÛsobit váÏné zranûní. (31)

Startovací plyn: Správného nastavení sytiãe/startovacího plynu se dosáhne vysunutím páãky sytiãe do polohy zapnuto. (25) Brzda fietûzu musí b˘t pfii startování motorové pily aktivovaná. Viz pokyny v kapitole Spu‰tûní a zastavení. Nikdy motorovou fietûzovou pilu nestartujte tak, Ïe byste ji pustili na zem. Tato metoda je extrémnû nebezpeãná, protoÏe mÛÏete nad motorovou pilou lehce ztratit kontrolu. (32)

Nikdy nestartujte stroj v uzavfieném prostoru. Vdechování v˘fukov˘ch zplodin je nebezpeãné. Startování

Sledujte své okolí a pfiesvûdãte se, Ïe nehrozí Ïádné nebezpeãí, Ïe by mohly nûjaké osoby nebo zvífiata pfiijít do styku s fiezn˘m mechanismem .

VÏdy drÏte motorovou pilu obûma rukama. Pravou ruku mûjte na zadní rukojeti a levou ruku na pfiední rukojeti. Toto uchycení musí pouÏívat v‰ichni uÏivatelé praváci i leváci. RukojeÈ drÏte pevnû tak, Ïe palce a ostatní prsty obtoãíte okolo rukojeti motorové fietûzové pily. (33) Benzínové ãerpadlo: Zmáãnûte nûkolikrát gumovou membránu benzínového ãerpadla, aÏ dojde k naplÀování prostoru pod membránou palivem. Membrána nemusí b˘t plná. (26) Sytiã: Zcela vytáhnûte modrou páãku sytiãe/startéru (na pozici FULL CHOKE - PLN¯ SYTIâ). KdyÏ je páãka sytiãe/ volnobûhu zcela pfiitaÏená, automaticky se nastaví správné nastavení ‰krticí klapky. (24) Levou rukou uchopte pfiední rukojeÈ. Pravou nohu zasuÀte do zadní rukojeti a pfii‰lápnûte motorovou pilu pevnû k zemi. Uchopte pravou rukou startovací rukojeÈ a pomalu vytáhnûte startovací lanko aÏ pocítíte odpor (v této chvíli do‰lo k zaskoãení západek ve startovacím mechanizmu) a potom silnû a rychle a zatáhnûte, aÏ motor naskoãí. Nikdy nemotejte startovací lanko kolem ruky. (28) VAROVÁNÍ! Nevytahujte celou délku lanka startéru, nepou‰tûjte startovací madlo a nenechávejte plnû vytaÏené lanko samovolnû navíjet. To by mohlo stroj po‰kodit. Vypínání Motor zastavíte stisknutím tlaãítka stop. (34) Jakmile motor naskoãí (usly‰íte „bafnutí”), zamáãknûte „napÛl” tlaãítko sytiãe. (24) Silnû tahejte za startovací lanko, dokud motor nenastartuje. JelikoÏ je brzda fietûzu stále je‰tû zapojena, je nutno co nejdfiíve sníÏit poãet otáãek motoru na volnobûh, ãehoÏ dosáhnete tím, Ïe rychle vypojíte drÏák ‰krtící klapky plynu. Tím se vyhnete zbyteãnému opotfiebování spojky, bubnu spojky a brzdného pásu. (29) 488 – Czech 1153988-26 Rev.4 2014-04-15 PRACOVNÍ POSTUP Pfied kaÏd˘m pouÏitím: (35)

Zkontrolujte, zda brzda fietûzu fiádnû funguje a není po‰kozená.

Zkontrolujte, zda zadní kryt pravé ruky není po‰kozen.

Zkontrolujte, zda drÏák ‰krtící klapky plynu fiádnû funguje a není po‰kozen.

Zkontrolujte, zda vypínaã funguje správnû a zda není po‰kozen.

Zkontrolunjte, zda není nûkterá z rukojetí zneãi‰tûna olejem.

Zkontrolujte, zda systém tlumení vibrací fiádnû funguje a není po‰kozen.

Zkontrolujte, zda je tlumiã zvuku fiádnû pfiipevnûn a není po‰kozen.

Zkontrolujte, zda jsou v‰echny díly na motorové pile dotaÏeny a nejsou po‰kozeny nebo chybí.

Zkontrolujte, zda je lapaã fietûzu na svém místû a není po‰kozen. 10 Zkontrolujte napnutí fietûzu mrazu apod. Práce za chladného poãasí je únavná a ãasto s sebou nese zv˘‰ené nebezpeãí, jako napfi. kluzkou pÛdu, nepfiedvídateln˘ smûr pádu poraÏeného stromu apod.

Zvlá‰tní opatrnosti dbejte pfii odstraÀování mal˘ch vûtví, vyvarujte se fiezání kfioví (tj. fiezání mnoha mal˘ch vûtviãek najednou). Malé vûtviãky se mohou zachytit do fietûzu, kter˘ je potom mÛÏe vymr‰tit proti uÏivateli a zpÛsobit mu váÏné zranûní.

Ujistûte se, Ïe se mÛÏete volnû pohybovat a bezpeãnû stát. Zkontrolujte, zda ve va‰em bezprostfiedním okolí nejsou nûjaké pfiekáÏky (kofieny, kameny, vûtve,jámy, pfiíkopy apod.), pro pfiípad, Ïe by bylo nutné se rychle pfiesunout. Zvlá‰tní pozornost vûnujte práci ve svaÏitém terénu.

Poãínejte si obzvlá‰tû opatrnû pfii fiezání napnut˘ch kmenÛ. Napnut˘ kmen mÛÏe neãekanû odpruÏit a navrátit se do své pfiirozené polohy, jak pfied tak i po fiezání. Nesprávná poloha vás nebo fiezu mÛÏe vést k tomu, Ïe strom udefii vás nebo stroj a vy ztratíte kontrolu. Obû okolnosti mohou zpÛsobit váÏnou nehodu.

Pfii pfiená‰ení motorové pily vypnûte motor a zajistûte fietûz pomocí brzdy fietûzu. Pilu vÏdy pfiená‰ejte tak, aby li‰ta a fietûz smûfiovaly dozadu. Pokud pilu pfiepravujete ãi pfiená‰íte na del‰í vzdálenost, nasaìte na fieznou li‰tu ochrann˘ kryt.

KdyÏ poloÏíte motorovou fietûzovou pilu na zem, zablokujte pilov˘ fietûz pomocí brzdy fietûzu a zajistûte, abyste na stroj neustále vidûli. KdyÏ od va‰í motorové pily odejdete na jakkoliv dlouhou dobu, vypnûte motor. Obecné pracovní pokyny UPOZORNùNÍ! Tato ãást popisuje základní bezpeãnostní pravidla pfii pouÏití motorové pily. Tyto informace nikdy nemohou nahradit profesionální zruãnost a zku‰enost. V pfiípadû, Ïe se dostanete do situace, kdy se necítíte bezpeãnû, ukonãete práci a poÏádejte o radu odborníka. MÛÏete se obrátit na prodejce motorov˘ch pil, servisní opravnu nebo na zku‰eného uÏivatele motorov˘ch pil. Nepou‰tûjte se do Ïádné práce, na kterou se cítíte nedostateãnû kvalifikováni! Pfied zahájením práce s motorovou pilou je nutné pochopit princip a úãinky zpûtného rázu a to, jak mu pfiedcházet. Viz pokyny v ãásti Jak zabránit zpûtnému rázu. Pfied zahájením práce s motorovou pilou musíte pochopit rozdíl mezi fiezáním horní a spodní stranou li‰ty. Viz pokyny v kapitolách Jak zabránit zpûtnému odrazu pily a Bezpeãnostní zafiízení stroje. PouÏívejte osobní ochranné pomÛcky. Viz pokyny v ãásti Osobní ochranné pomÛcky.

KdyÏ pochopíte, co zpûtn˘ ráz je a jak k nûmu dochází, mÛÏete omezit nebo vylouãit moment pfiekvapení. Tím, Ïe se budete na jeho moÏnost pfiipraveni, sníÏíte jeho riziko. Zpûtn˘ ráz je obvykle pomûrnû slab˘, ale nûkdy mÛÏe b˘t velmi neãekan˘ a velmi prudk˘.

Je zapotfiebí pilu vÏdy drÏet pevnû pravou rukou za zadní rukojeÈ a levou rukou za pfiední rukojeÈ. Správné uchopení je takové, Ïe palce a prsty obemknou rukojeti. Takto by mûl uchopit rukojeti kaÏd˘ uÏivatel, aÈ je pravák nebo levák. Toto drÏení minimalizuje úãinek zpûtného rázu a pomáhá udrÏet motorovou pilu pod kontrolou. Rukojeti nepou‰tûjte!

Vût‰ina úrazÛ vypl˘vajících ze zpûtného rázu vzniká pfii odvûtvování. UÏivatel musí stát pevnû obûma nohama na pevném podkladu a musí zabezpeãit, aby se v jeho bezprostfiedním okolí nenacházelo nic, co by mohlo zpÛsobit klop˘tnutí ãi ztrátu rovnováhy. Základní bezpeãnostní pravidla

Abyste zabezpeãili, Ïe Ïádní lidé, zvífiata ani nic jiného nemÛÏe ovlivnit va‰i kontrolu nad strojem.

Abyste se ujistili, Ïe cokoli z v˘‰e uvedeného je mimo dosah pily a Ïe nikdo nemÛÏe b˘t zranûn padajícím stromem. VAROVÁNÍ! DodrÏujte v˘‰e uvedené pokyny, ale nepouÏívejte motorovou pilu v takov˘ch situacích, kde byste se nemohli dovolat pomoci v pfiípadû nehody.

NepouÏívejte motorov˘ foukaã za ‰patného poãasí, jako napfi. v husté mlze, prudkém de‰ti, silném vûtru, silném 1153988-26 Rev.4 2014-04-15 V¯STRAHA! Nûkdy tfiísky uvíznou v krytu spojky a zpÛsobí zaseknutí fietûzu. Pfied ãi‰tûním vÏdy vypnûte motor. Ke zpûtnému rázu velmi ãasto dochází tehdy, kdyÏ v okamÏiku momentálního nesoustfiedûní uÏivatele oblast zpûtného rázu li‰ty zavadí o vûtev, blízk˘ kmen nebo jin˘ pfiedmût. Czech – 489 PRACOVNÍ POSTUP

Mûjte neustále pfiehled o fiezaném pfiedmûtu. Pokud jsou pfiedmûty, které chcete fiezat, malé a lehké, mohou se zaklínit do fietûzu pily a b˘t vymr‰tûny smûrem k vám. I kdyÏ to pro vás nemusí b˘t nebezpeãné, mohlo by vás to pfiekvapit a mohli byste ztratit kontrolu nad pilou. Nikdy pilou nefiezejte na sobû narovnané klády nebo vûtve, aniÏ byste je nejprve od sebe oddûlili. VÏdy fiezejte pouze jednu kládu nebo jeden kus. Odklízejte nafiezané kusy pryã, aby byl vበpracovní prostor stále bezpeãn˘. Terminologie UÏivatel by nikdy nemûl pracovat s motorovou pilou nad úrovní ramen a fiezat pouze ‰piãkou li‰ty. Pilu pfii práci nikdy nedrÏte pouze jednou rukou! (36)

Ujistit se, Ïe nedojde k sevfiení fiezného mechanismu v fiezu.

Ujistit se, Ïe fietûz bûhem fiezání ãi po nûm ne‰krtne o zem nebo nûjak˘ jin˘ pfiedmût.

ZváÏit, zda nehrozí nebezpeãí zpûtného rázu.

ZváÏit, zda podmínky a okolní terén neovlivÀují bezpeãnost pohybu ãi stabilitu. K tomu, abyste mûli plnou kontrolu nad motorovou pilou, je nutno stát pevnû. Nikdy nepracujte ve stoje na Ïebfiíku, na stromû nebo tam, kde nemáte pod nohama pevnou pÛdu. (37)

Pfii fiezání vÏdy vyuÏívejte vysokou rychlost, tzn. pln˘ plyn.

Dbejte velké opatrnosti pfii fiezání horní stranou li‰ty, tj. kdyÏ fieÏete kmen zespodu. To se oznaãuje jako fiezání odbíhajícím fietûzem. ¤etûz se snaÏí tlaãit pilu dozadu smûrem k uÏivateli. Pokud se fietûz zaklíní, motorová fietûzová pila se mÛÏe vymr‰tit dozadu smûrem k vám.

Pokud uÏivatel neklade této tlaãné síle odpor, je nebezpeãí, Ïe se pila posune tak daleko dozadu, Ïe ve styku s fiezan˘m kmenem zÛstane pouze ‰piãka li‰ty a dojde ke zpûtnému rázu. (38) ¤ezání spodní stranou li‰ty, tzn. shora dolÛ, se oznaãuje jako fiezání nabíhajícím fietûzem. V tomto pfiípadû fietûz pfiitahuje pilu smûrem ke stromu a pfiední ãást tûla pily se pfii fiezání bezprostfiednû opírá o kmen. ¤ezání nabíhajícím fietûzem poskytuje uÏivateli lep‰í kontrolu nad motorovou pilou a polohou oblasti zpûtného rázu.

Brou‰ení a údrÏbu fietûzu a li‰ty provádûjte vÏdy podle pfiíslu‰n˘ch pokynÛ. Pfii v˘mûnû li‰ty a fietûzu pouÏívejte v˘hradnû kombinace doporuãené v˘robcem. Prostudujte si pokyny v ãásti _ezn˘ mechanismus a Technické údaje. Základní techniky fiezání

V¯STRAHA! Nikdy pilu pfii práci nedrÏte pouze jednou rukou. Motorovou fietûzovou pilu není moÏné bezpeãnû ovládat, je-li drÏena pouze jednou rukou. VÏdy drÏte motorovou pilu pevnû obûma rukama za rukojeti. V‰eobecnû

Pfii fiezání vÏdy pouÏívejte maximálních otáãek!

Po kaÏdém fiezu nechte otáãky motorové pily klesnout na volnobûÏné (pfiíli‰ dlouh˘ bûh motoru na pln˘ plyn bez zatíÏení, tzn. aniÏ by pohybu fietûzu pfii fiezání nûco kladlo odpor, mÛÏe mít za následek váÏné po‰kození motoru).

¤ezání seshora = fiezání nabíhajícím fietûzem.

¤ezání zespoda = fiezání odbíhajícím fietûzem. ¤ezání odbíhajícím fietûzem zvy‰uje riziko zpûtného rázu. Viz pokyny v ãásti Jak zabránit zpûtnému rázu. 490 – Czech ¤ezání = obecn˘ v˘raz pro fiezání dfieva. Odvûtvování = odfiezávání vûtví z poraÏeného stromu. Rozlomení = pfiípad, kdy kmen, kter˘ fieÏete, praskne je‰tû pfied dokonãením fiezu. Je pût dÛleÏit˘ch faktorÛ, které by mûl uÏivatel provést pfiedtím, neÏ zaãne fiezat: Dva faktory rozhodují o tom, zda nedojde k sevfiení fietûzu nebo zda se fiezan˘ kmen nerozlomí: první je zpÛsob, kter˘m je kmen podepfien pfied a za fiezem, druh˘ je to, zda je ãi není tento pfiedmût napruÏen tlakem. Ve vût‰inû pfiípadÛ mÛÏete zabránit tûmto neÏádan˘m problémÛm fiezáním ve dvou etapách; seshora a zespoda. Je zapotfiebí podepfiít kmen tak, aby bûhem fiezání nesevfiel fietûz ani se nezlomil. UPOZORNùNÍ! JestliÏe dojde k sevfiení fietûzu v fiezu: Vypnûte motor! Nepokou‰ejte se vytáhnout motorovou pilu z fiezu. Pokud byste se snaÏili pilu násilím vytrhnout, mohli byste se o ni zranit, kdyby se náhle uvolnila. Pilu mÛÏete vyprostit tak, Ïe pomocí páky rozevfiete Následující pokyny popisují, jak postupovat v nejobvyklej‰ích situacích, do kter˘ch se pfii práci s motorovou pilou mÛÏe uÏivatel dostat. Odvûtvování Pfii odfiezávání siln˘ch vûtví by uÏivatel mûl postupovat stejnû jako pfii fiezání. Vûtve, u kter˘ch hrozí nûjaké nebezpeãí, odfiezávejte kus po kuse. ¤ezání

V¯STRAHA! Nikdy nezkou‰ejte klády fiezat, kdyÏ jsou narovnané na sobû nebo kdyÏ dvû klády leÏí blízko sebe. Tento zpÛsob práce dramaticky zvy‰uje nebezpeãí zpûtného odrazu, kter˘ mÛÏe mít za následek tûÏké nebo smrtelné zranûní. Pokud máte hromadu klád, musíte kaÏdou kládu, kterou chcete fiezat, z této hromady vytáhnout, poloÏit na kozu nebo na opûru a fiezat ji samostatnû. Odkliìte nafiezané kusy z pracovního prostoru. Pokud byste je ponechali v pracovním prostoru, zvy‰uje se nebezpeãí, Ïe by 1153988-26 Rev.4 2014-04-15 PRACOVNÍ POSTUP z dÛvodu chyby mohlo dojít ke zpûtnému odrazu, a nebezpeãí, Ïe ztratíte pfii práci rovnováhu. Kmen leÏí na zemi. Nehrozí pfiíli‰ velké nebezpeãí sevfiení fietûzu a zlomení kmene. Hrozí v‰ak nebezpeãí, Ïe se fietûz dotkne zemû pfii dokonãování fiezu. Profiíznûte cel˘ kmen seshora. Pfii dokonãování fiezu se vyvarujte dotyku fietûzu se zemí. UdrÏujte plné otáãky, ale buìte pfiipraveni na to, co se mÛÏe stát. (39) Dal‰ím velmi dÛleÏit˘m faktorem, kter˘ neovlivÀuje smûr kácení, ale má vliv na va‰i bezpeãnost, je stav jeho vûtví, protoÏe po‰kozené nebo suché vûtve by se mohly bûhem kácení odlomit a zranit vás. Pfii kácení stromu se snaÏte pfiedejít tomu, aby se jeho kmen opfiel o jin˘ strom. Vypro‰Èování uvûznûného stromu je velmi nebezpeãné a pfiedstavuje vysoké riziko úrazu. Viz pokyny v ãásti Vypro‰Èování stromu, kter˘ padl ‰patnû. V pfiípadû, Ïe je moÏné kmen obrátit, profiíznûte kmen pfiibliÏnû do 2/3 prÛmûru. UPOZORNùNÍ! Pfii nûkter˘ch nebezpeãn˘ch situacích bûhem kácení by mûl uÏivatel bezprostfiednû po vypnutí motoru pily sejmout chrániãe sluchu, aby sly‰el v‰echny zvuky a pfiípadné varovné signály. ObraÈte kmen a dokonãete fiez z opaãné strany. Kmen je podepfien na jednom konci. Hrozí velké nebezpeãí zlomení kmene. Zaãnûte fiezat zespoda (pfiibliÏnû do 1/3 prÛmûru). Dokonãete fiez seshora, tak, aby se oba fiezy setkaly. Kmen je podepfien na obou koncích. Hrozí velké nebezpeãí sevfiení fietûzu. Zaãnûte fiezat seshora (pfiibliÏnû do 1/3 prÛmûru). Dokonãete fiez zespoda, tak, aby se oba fiezy setkaly. Postup pfii kácení stromÛ UPOZORNùNÍ! PoráÏení stromÛ vyÏaduje velkou zku‰enost. Nezku‰ení uÏivatelé motorové pily by nemûli poráÏet stromy. Nepou‰tûjte se do Ïádné práce, pfii níÏ si nejste jisti! âi‰tûní kmene a pfiíprava ústupové cesty OdstraÀte z kmenu vûtve do v˘‰ky ramen. Je bezpeãnûj‰í pracovat shora dolÛ a mít strom mezi vámi a pilou. Kolem kofiene stromu odstraÀte v‰echen porost a zkontrolujte, zda ve va‰em bezprostfiedním okolí nejsou nûjaké pfiekáÏky (kameny, vûtve, jámy apod.), tak, abyste mûli vyklizenou ústupovou cestu pro okamÏik, aÏ strom zaãne padat. Tato ústupová cesta by mûla s (46)

Smûr kácení Kácení Bezpeãná vzdálenost Bezpeãná vzdálenost mezi stromem, kter˘ se má kácet, a jakoukoli osobou, která pracuje poblíÏ, je alespoÀ 2 1/2 délky tohoto stromu. Pfied kácením i bûhem nûj kontrolujte, Ïe v této rizikové zónû není Ïádná jiná osoba. (45) Smûr kácení Cílem je porazit strom do takového místa, kde by jeho kmen mohl b˘t co nejsnadnûji odvûtven a rozfiezán. Terén na tomto místû by rovnûÏ mûl b˘t takov˘, aby se zde dalo bezpeãnû stát a pohybovat. Jakmile se rozhodnete, kter˘m smûrem chcete strom porazit, musíte posoudit, kter˘m smûrem by tento strom padl pfiirozenû. Toto ovlivÀuje nûkolik faktorÛ:

• Hmotnost eventuálního snûhu
• PfiekáÏky v dosahu stromu: napfiíklad ostatní stromy, elektrické vedení, silnice a budovy.
• Podívejte se, zda na kmeni nenajdete známky po‰kození a hniloby, které zpÛsobují, Ïe je mnohem pravdûpodobnûj‰í, Ïe se strom zlomí a zaãne padat dfiíve neÏ to budete ãekat. MoÏná zjistíte, Ïe budete nuceni porazit strom do smûru jeho pfiirozeného pádu, protoÏe je nemoÏné nebo nebezpeãné pokou‰et se porazit jej do smûru, kter˘ si pfiejete. 1153988-26 Rev.4 2014-04-15

V¯STRAHA! Pokud jste nebyli speciálnû za‰koleni, doporuãujeme vám, abyste nekáceli stromy o prÛmûru vût‰ím, neÏ je délka li‰ty va‰í pily! Kácení se provádí tfiemi fiezy. Nejprve provedete smûrov˘ záfiez, kter˘ sestává z horního fiezu a spodního fiezu, potom kácení dokonãíte hlavním fiezem Správn˘m umístûním tûchto fiezÛ mÛÏete velmi pfiesnû urãit smûr pádu stromu. Smûrov˘ záfiez Jako první se u smûrového záfiezu provádí vÏdy horní fiez. StÛjte pfiitom vpravo od stromu a fieÏte nabíhajícím fietûzem. Jako dal‰í proveìte spodní fiez, a to tak, aby se pfiesnû setkal s koncem horního fiezu. (47) Smûrov˘ záfiez by mûl b˘t veden do hloubky 1/4 prÛmûru kmene a úhel mezi horním a spodním fiezem by mûl b˘t nejménû 45°. PrÛseãík obou fiezÛ se oznaãuje jako hrana smûrového záfiezu. Její linie by mûla b˘t dokonale vodorovná a mûla by b˘t kolmá (90°) ke zvolenému smûru pádu. (48) Hlavní fiez Hlavní fiez se provádí z opaãné strany stromu a musí b˘t dokonale vodorovn˘. StÛjte pfiitom na levé stranû stromu a fieÏte nabíhajícím fietûzem. Hlavní fiez proveìte pfiibliÏnû 3-5 cm (1,5-2 palce) nad spodním smûrov˘m fiezem. Czech – 491 PRACOVNÍ POSTUP Nasaìte zubovou opûrku (pokud je jí pila vybavena) tûsnû za “dfievorubeck˘ kloub“ (viz dále). Rozbûhnûte motor na pln˘ plyn a zafiezávejte fietûz/li‰tu pomalu do stromu. Kontrolujte, zda se strom nezaãne sklánût opaãn˘m smûrem, neÏ je zam˘‰len˘ smûr kácení. Jakmile je fiez dostateãnû hlubok˘, zarazte do nûj klín nebo páãidlo. (49) Dokonãete hlavní fiez rovnobûÏnû s hranou smûrového záfiezu, ale tak, aby mezi nimi zÛstal nedofiez o tlou‰Èce alespoÀ 1/10 prÛmûru kmene. Tento nedofiez kmene b˘vá oznaãován jako dfievorubeck˘ kloub. Dfievorubeck˘ kloub urãuje smûr, kter˘m bude strom padat. (50) V pfiípadû, Ïe by byl dfievorubeck˘ kloub pfiíli‰ úzk˘, Ïe byste pfiefiízli kmen úplnû nebo Ïe by smûrov˘ záfiez a hlavní fiez byly ‰patnû umístûny, ztratíte kontrolu nad smûrem kácení. Nikdy se nepokou‰ejte pfiefiíznout najednou vûtev nebo strom, kter˘ je napruÏen tlakem! KdyÏ se musíte profiezat skrz stromy (vûtve), udûlejte dva nebo tfii fiezy o hloubce 3-5 cm ve vzdálenosti 3 cm od sebe. Pokraãujte v fiezání, dokud se neuvolní napûtí a ohnutí stromu a vûtví. Jakmile se napûtí uvolní, fiezejte strom a vûtve z druhé strany. Jak zabránit zpûtnému rázu

Po dokonãení smûrového záfiezu a hlavního fiezu by se strom mûl zaãít kácet samovolnû nebo pomocí dfievorubeckého klínu ãi páãidla. Doporuãujeme, abyste pouÏívali li‰tu, která bude del‰í neÏ je prÛmûr stromu, abyste mohli provést hlavní fiez a smûrové fiezy ”jedním fiezn˘m zdvihem”. Informace o tom, jaké délky li‰ty jsou doporuãeny pro vበmodel motorové fietûzové pily, naleznete v ãásti Technické údaje. I pro kácení stromÛ o prÛmûru vût‰ím neÏ je délka li‰ty existují urãité metody. Tyto metody v‰ak pfiedstavují mnohem vût‰í nebezpeãí kontaktu oblasti zpûtného rázu li‰ty se stromem. Vypro‰Èování stromu, kter˘ padl ‰patnû Vypro‰Èování "uvûznûného stromu" Vypro‰Èování uvûznûného stromu je velmi nebezpeãné a pfiedstavuje vysoké riziko úrazu. V¯STRAHA! Ke zpûtnému rázu mÛÏe dojít velmi neãekanû a prudce; pila, li‰ta a fietûz se pfii nûm vymr‰tí dozadu smûrem k uÏivateli. Pokud se tak stane v dobû, kdyÏ se fietûz pohybuje, mÛÏe zpÛsobit velmi váÏné nebo i smrtelné zranûní. Je zásadnû dÛleÏité, abyste pochopili, co zpûtn˘ ráz zpÛsobuje a Ïe mu mÛÏete pfiedejít opatrností a pouÏíváním správn˘ch pracovních postupÛ. Co je to zpûtn˘ ráz? V˘raz zpûtn˘ ráz se pouÏívá pro popis náhlé reakce, která zpÛsobí, Ïe motorová pila a li‰ta odskoãí od pfiedmûtu, kterého se dotkl horní ãtvrtkruh ‰piãky li‰ty, znám˘ jako oblast zpûtného rázu. (38) Ke zpûtnému rázu vÏdy dochází v fiezné rovinû li‰ty. Nejãastûji je pila s li‰tou vrÏena dozadu a vzhÛru smûrem k uÏivateli. Pohyb motorové pily v‰ak mÛÏe mít i jin˘ smûr, v závislosti na zpÛsobu, kter˘m se s ní pracovalo v okamÏiku, kdy se oblast zpûtného rázu dotkla pfiíslu‰ného pfiedmûtu. Nikdy nezkou‰ejte fiezat strom, na kter˘ spadnul jin˘ strom. Ke zpûtnému rázu dochází pouze tehdy, kdyÏ se oblast zpûtného rázu li‰ty dotkne nûjakého pfiedmûtu. (51) Nikdy nepracujte v nebezpeãné zónû u visícího zachyceného stromu. Odvûtvování Nejbezpeãnûj‰í metoda je pouÏít naviják.

Pfienosn˘ ¤ezání stromÛ a vûtví, které jsou napruÏené pod tlakem Pfiíprava: UvaÏte, která oblast je napruÏená tlakem a kde je místo maximálního napûtí, (tzn. kde by se kmen zlomil, kdyby byl ohnut je‰tû více). Rozhodnûte, jak˘ je nejbezpeãnûj‰í zpÛsob uvolnûní napûtí a zda je moÏné to provést bezpeãnû. Ve sloÏit˘ch situacích je jedinou bezpeãnou metodou odloÏit pilu a pouÏít naviják. Obecná rada: Postavte se na místo, kde by vás neohrozil strom nebo vûtve pfii uvolnûní napûtí. Proveìte jeden nebo více fiezÛ v bodû maximálního napûtí nebo v jeho blízkosti. Poãet a hloubka proveden˘ch záfiezÛ by mûly b˘t dostateãné na sníÏení napûtí a zlomení stromu nebo vûtve v bodû maximálního napûtí. 492 – Czech

V¯STRAHA! Vût‰ina nehod se zpûtn˘m odrazem se stane pfii odvûtvování. NepouÏívejte zónu zpûtného odrazu li‰ty. Dejte velk˘ pozor, aby hrot vodicí li‰ty nepfii‰el do styku s kládou, dal‰ími vûtvemi nebo pfiedmûty. Dejte velk˘ pozor u vûtví, které jsou napruÏené. Mohou se vymr‰tit smûrem k vám a zpÛsobit ztrátu kontroly, coÏ by mohlo mít za následek zranûní. Ujistûte se, zda mÛÏete bezpeãnû stát a zda nic nebrání va‰emu pohybu! Pracujte na levé stranû kmene. Maximální kontrolu nad pilou si udrÏíte jen tehdy, kdyÏ jí budete co nejblíÏe. Pokud je to moÏné, nechte ji spoãívat svou vahou na kmeni. Pfii pfiesouvání podél kmene dbejte na to, aby tento kmen byl stále mezi vámi a pilou. Rozfiezávání kmene na polena Viz pokyny v ãásti Základní techniky fiezání. 1153988-26 Rev.4 2014-04-15 ÚDRÎBA V‰eobecnû UÏivatel smí provádût pouze takové údrÏbáfiské a servisní úkoly, které jsou popsány v tomto návodu k pouÏití. Rozsáhlej‰í zásahy je nutno nechat provést autorizované servisní dílnû. Kontrola a údrÏba bezpeãnostního vybavení motorové pily Pamatujte si! V‰echny servisní práce a opravy na stroji vyÏadují speciální ‰kolení. To platí zvlá‰tû u bezpeãnostního zafiízení stroje. Pokud vበstroj nevyhoví kterékoliv z níÏe popsan˘ch kontrol, doporuãujeme, aby jej odnesli do servisu. Jakoukoli dal‰í údrÏbu, která není popsána v této pfiíruãce, musí provádût pracovník servisní opravny (prodejce). Nastavení karburátoru Ve‰keré v˘robky McCulloch jsou konstruovány a vyrobeny dle specifikací, které sniÏují obsah ‰kodlivin ve v˘fukov˘ch plynech. Pfied opravou nebo údrÏbou stroje vypnûte motor a odpojte kabel zapalování Funkce

Otáãky motoru jsou fiízeny páãkou plynu prostfiednictvím karburátoru. V karburátoru se mísí palivo se vzduchem. Pomûr palivo/vzduch ve smûsi je nastaviteln˘. Správné sefiízení je zásadnû dÛleÏité pro dosaÏení maximálního v˘konu stroje.

• roubem T se sefiizuje nastavení ‰krticí klapky pfii volnobûÏn˘ch otáãkách. Otáãením ‰roubu T po smûru hodinov˘ch ruãiãek se volnobûÏné otáãky zvy‰ují; jeho otáãením proti smûru hodinov˘ch ruãiãek se dosahuje niωích volnobûÏn˘ch otáãek. Brzda fietûzu a chrániã levé ruky Kontrola opotfiebení pásku brzdy Oãistûte brzdu fietûzu a buben spojky od ve‰ker˘ch pilin, pryskyfiice a neãistot. Neãistoty a opotfiebení sníÏí úãinnost brzdy. (40) Pravidelnû kontrolujte, zda je tlou‰Èka pásku brzdy v nejslab‰ím místû alespoÀ 0,6 mm. Kontrola chrániãe levé ruky Základní nastavení hodnot a zábûh Zkontrolujte, zda není chrániã levé ruky po‰kozen a zda se na nûm neobjevují viditelné vady, jako napfi. trhliny. Základní hodnoty karburátoru jsou nastaveny bûhem zkou‰ek ve v˘robû. Jemné nastavení by mûl provádût odbornû kvalifikovan˘ mechanik. PfiesuÀte chrániã levé ruky dopfiedu a zpût, abyste zjistili, zda se volnû pohybuje a zda je bezpeãnû upevnûn na krytu spojky. (41) Doporuãen˘ poãet otáãek pfii volnobûhu je: Viz ãást Technické údaje. Kontrola aktivace brzdy vlivem setrvaãnosti Jemné sefiízení volnobûÏn˘ch otáãek T VolnobûÏné otáãky se sefiizují pomocí ‰roubu T. V pfiípadû, Ïe je nutné je znovu sefiídit, za bûhu motoru otáãejte ‰roubem T po smûru hodinov˘ch ruãiãek, dokud se fietûz nezaãne pohybovat. Potom ‰roubem otáãejte proti smûru hodinov˘ch ruãiãek, dokud se fietûz nezastaví. Po správném sefiízení by mûl motor bûÏet hladce v kaÏdé poloze a otáãky motoru by mûly zÛstávat bezpeãnû niωí neÏ jsou otáãky, pfii nichÏ zaãíná obíhat fietûz.

V¯STRAHA! V pfiípadû, Ïe nelze nastavit takovou hodnotu volnobûÏn˘ch otáãek, pfii které by byl fietûz v klidu, vyhledejte servisní opravnu. NepouÏívejte motorovou pilu, dokud nebyla správnû sefiízena nebo opravena. PoloÏte motorovou fietûzovou pilu s vypnut˘m motorem na pafiez nebo na jinou stabilní plochu. Uvolnûte pfiední rukojeÈ a nechejte pilu spadnout vlastní vahou, otáãeje se okolo zadní rukojeti smûrem k pafiezu. Pfii dopadu li‰ty na pafiez by se mûla brzda uvést v ãinnost. (43) Kontrola spou‰tûní brzdy Postavte motorovou pilu na pevnou podloÏku a nastartujte ji. Zajistûte, aby se fietûz nedot˘kal zemû nebo jakéhokoli pfiedmûtu. Viz pokyny pod rubrikou Startování a vypínání. Pevnû motorovou pilu uchopte tak, aby palce a prsty obemknuly obû rukojeti. Pfiidejte plyn, aÏ motorová pila dosáhne pln˘ch otáãek, a uveìte v ãinnost brzdu fietûzu tlakem levého zápûstí dopfiedu na chrániã ruky. Nepou‰tûjte pfiední rukojeÈ. ¤etûz by se mûl okamÏitû zastavit. Pojistka páãky plynu 1153988-26 Rev.4 2014-04-15

Zkontrolujte, zda pfii uvolnûní pojistky páãky plynu zapadne páãka plynu do polohy, pfii které je motor ve volnobûÏn˘ch otáãkách.

Stisknûte pojistku páãky plynu a zkontrolujte, zda se po uvolnûní vrátí do své v˘chozí polohy.

Zkontrolujte, zda se páãka plynu a její pojistka volnû pohybují a zda jejich vratné pruÏiny fungují správnû.

Nastartujte motorovou pilu a pfiidejte plyn, aÏ pila dosáhne pln˘ch otáãek. Uvolnûte páãku plynu a zkontrolujte, zda se Czech – 493 ÚDRÎBA fietûz zastaví a zÛstane nehybn˘. Pokud se po uvolnûní páãky plynu do volnobûÏné polohy fietûz pohybuje, mûli byste zkontrolovat nastaven Zachycovaã fietûzu Zkontrolujte, zda není zachycovaã po‰kozen a zda je pevnû upevnûn k tûlu motorové pily. Chrániã pravé ruky Zkontrolujte, zda není chrániã pravé ruky po‰kozen a zda se na nûm neobjevují viditelné vady, jako napfi. trhliny. Antivibraãní systém Pravidelnû kontrolujte, zda se na blocích antivibraãního systému neobjevují trhliny ãi deformace. Zkontrolujte, zda jsou antivibraãní bloky pevnû uchyceny k jednotce motoru i k rukojetím. Stop spínaã (vypínaã zapalování) Nastartujte motor a zkontrolujte, zda se motor zastaví pfii pfiesunutí vypínaãe zapalování do vypnuté polohy. Tlumiã v˘fuku Nikdy nepouÏívejte stroj, kter˘ má po‰kozen˘ tlumiã v˘fuku. Pravidelnû kontrolujte, zda je tlumiã v˘fuku bezpeãnû upevnûn k zafiízení. Pov‰imnûte si: Obrazovka lapaãe jisker (A) na tomto stroji je pfiipravená k provozu. Po‰kozené sítko se musí vymûnit. JestliÏe je sítko ucpané, stroj se bude pfiehfiívat, coÏ vede k po‰kození válce a pístu. Nikdy nepouÏívejte stroj, jestliÏe je tlumiã v˘fuku ve ‰patném stavu. Nikdy nepouÏívejte tlumiã v˘fuku, jestliÏe sítko lapaãe jisker chybí nebo je vadné. (7) Zapalovací svíãka Na stav zapalovací svíãky má nepfiízniv˘ vliv:

Nesprávné sefiízení karburátoru.

Nesprávná palivová smûs (pfiíli‰ mnoho nebo ‰patn˘ olej).

Zneãi‰tûn˘ vzduchov˘ filtr. Tyto faktory pfiispívají k tvorbû usazenin na elektrodách zapalovací svíãky, které mohou následnû vést k provozním problémÛm a obtíÏím pfii startování. Pokud se sniÏuje v˘kon zafiízení, je obtíÏné jej nastartovat ãi dochází k problémÛm pfii volnobûÏn˘ch otáãkách, vÏdy, neÏ pfiikroãíte k dal‰ím opatfiením, nejprve zkontrolujte stav zapalovací svíãky. JestliÏe je zapalovací svíãka zneãi‰tûná, vyãistûte ji a zkontrolujte, zda je vzdálenost elektrod zapalovací svíãky 0,5 mm. Zapalovací svíãka by se mûla vymûÀovat po jednom mûsíci provozu nebo i ãastûji, pokud je to nutné. (44) Pamatujte si! VÏdy pouÏívejte doporuãen˘ typ zapalovacích svíãek! PouÏití jiného typu zapalovacích svíãek by mohlo po‰kodit píst ãi válec. Dbejte na to, aby svíãka mûla tzv. radiové odru‰ení. Odstfiedivé ãi‰tûní "CCS" Odstfiedivé ãi‰tûní je zaloÏeno na následujícím principu: V‰echen vzduch pfiivádûn˘ do karburátoru prochází startérem. Prach a neãistoty se pÛsobením rotace chladicího ventilátoru odstfieìují ven. UPOZORNùNÍ! Aby se zachovala správná funkce odstfiedivého ãisticího systému, je nutno pravidelnû provádût jeho údrÏbu. Tato údrÏba spoãívá v ãi‰tûní sání vzduchu do startéru, lopatek ventilátoru, prostoru kolem obûÏného kola ventilátoru, vstupního potrubí a komory karburátoru. Po 75 hodinách pouÏívání doporuãujeme nechat vymûnit tlumiã v˘fuku v servisu. Vzduchov˘ filtr Vzduchov˘ filtr je nutno pravidelnû ãistit od prachu a neãistot, jedinû tak je moÏno odstranit:

Problémy pfii startování,

SníÏení v˘konu motoru

Zbyteãné opotfiebení souãástí motoru,

OdstraÀte vzduchov˘ filtr (3) po vyjmutí krytu válce, ‰roubu (1) a krytu filtru (2). Pfii opûtovném nasazování se ujistûte, Ïe je vzduchov˘ filtr pevnû utûsnûn k drÏáku filtru. Vyãistûte filtr pomocí kartáãe nebo vyklepáním. (42) DÛkladnûj‰ího vyãi‰tûní filtru dosáhnete jeho vypráním ve vodû se saponátem. Vzduchov˘ filtr, kter˘ byl pouÏíván po del‰í dobu, jiÏ nelze dokonale vyãistit. Filtr se proto musí v pravideln˘ch intervalech mûnit za nov˘. RovnûÏ po‰kozen˘ filtr je nutno vÏdy vymûnit. 494 – Czech 1153988-26 Rev.4 2014-04-15 ÚDRÎBA Schema technické údrÏby NíÏe je uveden seznam tûch úkolÛ údrÏby, které je nutno provést na stroji. Vût‰ina bodÛ je popsaná v kapitole ÚdrÏba. Denní údrÏba T˘denní údrÏba Mûsíãní údrÏba Oãistûte stroj zvenku. Zkontrolujte startér, jeho lanko a vratnou pruÏinu. Zkontrolujte brzdov˘ pás na brzdû fietûzu, zda není opotfieben˘. VymûÀte jej, jestliÏe v nejvíce opotfiebeném bodû je jeho tlou‰Èka men‰í neÏ 0,6 mm. Zkontrolujte, zda souãásti ovládání plynu fungují bezpeãnû. (Pojistka páãky plynu a páãka plynu.) Zkontrolujte, zda nejsou po‰kozeny antivibraãní bloky. Zkontrolujte opotfiebení hfiídele spojky, bubnu spojky a pruÏiny spojky. Vyãistûte brzdu fietûzu a zkontrolujte, zda bezpeãnû pracuje. Ujistûte se, Ïe zachycovaã fietûzu je nepo‰kozen˘, a v pfiípadû potfieby ho vymûÀte. Opilujte v‰echny eventuální otfiepy na hranách li‰ty. Vyãistûte zapalovací svíãku. Ovûfite, zda je vzdálenost elektrod zapalovací svíãky 0,5 mm. Li‰ta by se mûla dennû obracet, aby se dosáhlo rovnomûrnûj‰ího opotfiebení. Zkontrolujte, zda není ucpan˘ mazací otvor v li‰tû. Vyãistûte dráÏku li‰ty. Vyãistûte komoru karburátoru. Oãistûte vnûj‰í povrch karburátoru. Provûfite, zda li‰ta a fietûz jsou mazány dostateãn˘m mnoÏstvím oleje. Vyãistûte vzduchov˘ filtr. V pfiípadû potfieby ho vymûÀte. Zkontrolujte stav filtru paliva a hadice pfiívodu paliva. V pfiípadû potfieby je vymûÀte. Zkontrolujte pilov˘ fietûz, zda na n˘tech a ãláncích nejsou viditelné praskliny, zda pilov˘ fietûz není ztuhl˘ nebo zda n˘ty a ãlánky nejsou nadmûrnû opotfiebené. V pfiípadû potfieby je vymûÀte. Vyprázdnûte palivovou nádrÏku a vyãistûte ji uvnitfi. Nabruste fietûz a zkontrolujte jeho napnutí a stav. Ovûfite, zda není hnací fietûzové koleãko nadmûrnû opotfiebené, v pfiípadû potfieby ho vymûÀte. Vyprázdnûte olejovou nádrÏku a vyãistûte ji uvnitfi. Oãistûte sání vzduchu startovací jednotky. Pfiekontrolujte v‰echny elektrické kabely a konektory. Pfiesvûdãte se, zda jsou matice a ‰rouby utaÏené. Provûfite ãinnost vypínaãe. Zkontrolujte, zda neuniká palivo z motoru, nádrÏe nebo palivov˘ch hadiãek. 1153988-26 Rev.4 2014-04-15 Czech – 495 TECHNICKÉ ÚDAJE Technické údaje CS 340 CS 380 Motor Obsah válce, cm3

Otáãky chodu naprázdno, ot/min

V˘kon, kW 1,3/9000 1,4/9000 Systém zapalování Zapalovací svíãka Champion RCJ 7Y Champion RCJ 7Y Vzdálenost elektrod, mm 0,5 0,5 Objem palivové nádrÏe, litr 0,25 0,25 Kapacita olejového ãerpadla pfii 8500 ot/min, ml/min

Objem nádrÏe oleje, litrÛ 0,20 0,20 Typ olejového ãerpadla Automatika Automatika 5,2 5,2 Palivov˘ a mazací systém Hmotnost ¤etûzová pila bez li‰ty a fietûzu, prázdné nádrÏe, kg Emise hluku (viz poznámka 1) Hladina akustického v˘konu, zmûfiená dB(A)

Ekvivalentní hladina akustického tlaku v úrovni u‰í obsluhy, dB(A)

Hladiny hluku (viz poznámka 2) Ekvivalentní hladiny vibrací, a hveq (viz poznámka 3) Pfiední rukojeÈ, m/s2 5,3 5,3 Zadní rukojeÈ, m/s2 5,0 5,0 Standardní délka li‰ty, palce/cm 14/35 16/40 Doporuãené délky li‰t, palce/cm 14-16 / 35-40 14-16 / 35-40 PouÏitelná fiezná délka, palce/cm 13-15 / 33-38 13-15 / 33-38 Rozteã, palce/mm 3/8 / 9,52 3/8 / 9,52 ¤etûz/li‰ta Tlou‰Èka uná‰ecích ãlánkÛ, palce/mm 0,050/1,3 0,050/1,3 Typ hnací fietûzky/poãet zubÛ Spur/6 Spur/6 Rychlost fietûzu pfii maximálním v˘konu, m/s 20,0 20,0 Poznámka 1: Emise hluku do okolí namûfiená jako efekt zvuku (LWA) dle direktivy ES 2000/14/ES. Poznámka 2: Ekvivalentní hladina akustického tlaku, podle normy ISO 22868, se poãítá jako ãasovû váÏená celková energie pro rÛzné hladiny akustického tlaku za rÛzn˘ch pracovních podmínek. Typická statistická odchylka pro ekvivalentní hladinu akustického tlaku je standardní odchylka 1 dB (A). Poznámka 3: Ekvivalentní hladina vibrací, podle normy ISO 22867, se poãítá jako ãasovû váÏená celková energie pro hladiny vibrací za rÛzn˘ch pracovních podmínek. Uvádûná data pro ekvivalentní hladinu vibrací mají typickou statistickou odchylku (standardní odchylku) 1 m/s2. 496 – Czech 1153988-26 Rev.4 2014-04-15 TECHNICKÉ ÚDAJE Kombinace li‰ty a fietûzu Následující fiezací vybavení je schváleno pro modely McCulloch CS 340 a CS 380. Li‰ta ¤etûz Délka, palce Rozteã, palce
