KASUTUSJUHEND M56-190AWFX MC CULLOCH

Sumbolite tähendus Hoiatustasemete selgitus ETTEVAATUST! Vääral või hooletul kasutamisel võib seade olla ohtlik, põhjustada raskeid vigastusi või kasutaja ja teiste inimeste surma. Hoiatused jagunevad kolmele tasemele. Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad. Vaata, et tööpiirkonnas poleks võõraid isikuid. Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt. ETTEVAATUST!

ETTEVAATUST! Näitab ohtlikku kehavigastust või kasutaja surma põhjustavat või lähedalolevaid objekte kahjustavat ohtu, kui kasutusjuhendis toodud juhiseid eiratakse. TÄHTIS!

TÄHTIS! Näitab vigastuste ohtu kasutajale või ohtu lähedalolevatele objektidele, kui kasutusjuhendis toodud juhiseid eiratakse. TÄHELEPANU! Väljaviskuvate ning tagasipõrkavate asjade oht. TÄHELEPANU! Näitab lähedalolevate objektide või seadme kahjustamise ohtu, kui kasutusjuhendis toodud juhiseid eiratakse. Ettevaatust - liikuvad terad. Hoidke jalgu ja käsi. Hoiatus: pöörlevad osad. Hoidke käed ja jalad eemal. Seade vastab EL kehtivatele direktiividele. Ümbritsevasse keskkonda leviv müra vastavalt Euroopa Ühenduse direktiivile. Andmed seadme emissiooni kohta on toodud peatükis Tehnilised andmed ja etiketil. Ärge kasutage seadet siseruumis või kohas, kus pole õhutust. Heitgaasis on vingugaasi, mis on värvitu ja lõhnatu eluohtlikult mürgine gaas. Plahvatusoht Ära lisa kütust, kui mootor pole välja lülitatud. Kuum pind. Estonian – 199 ESITLUS Sisukord

Täname McCullochi toote kasutamise eest. Olete saanud osaks loost, mis algas kaua aega tagasi, kui McCullochi korporatsioon alustas Teise maailmasõja päevil mootorite tootmist. Alates 1949. aastast, kui McCulloch tutvustas oma esimest kerget ühemehe-kettsaagi, ei ole puutöö enam endine. Uuenduslike kettsaagide sari kestis läbi aastakümnete ja ettevõte laienes, esmalt 1950. aastatel lennuki- ja kardimootorite ning 1960. aastatel minikettsaagide valdkonda. Hiljem, 1970. ja 1980. aastatel, lisati tootevalikusse trimmerid ja puhurid. Tänapäeval jätkab McCulloch Husqvarna grupi osana võimsate mootorite, tehniliste uuenduste ja tugeva inseneritöö traditsioone, mis on juba üle poole sajandi olnud meie tunnusmärkideks. Meie eesmärkideks on langetada kütusekulu, heitgaase ja mürataset, samuti tõsta ohutust ja kasutajasõbralikkust. Me loodame, et jääte oma McCullochi tootega rahule, sest see on mõeldud teid abistama pikka aega. Toote tööiga pikeneb, kui järgite selles kasutusjuhendis esitatud kasutus-, teenindus- ja hooldusjuhiseid. Kui peaksite vajama professionaalset remondi- või teenindusabi, kasutage meie teenusepakkujate otsingumootorit aadressil www.mcculloch.com. McCulloch töötab pidevalt oma toodete edasiarendamise alal ja jätab seetõttu endale õiguse teha muuhulgas muudatusi toodete kuju ja välimuse osas. Selle kasutusjuhendi saate samuti alla laadida aadressilt www.mcculloch.com. MIS ON MIS?

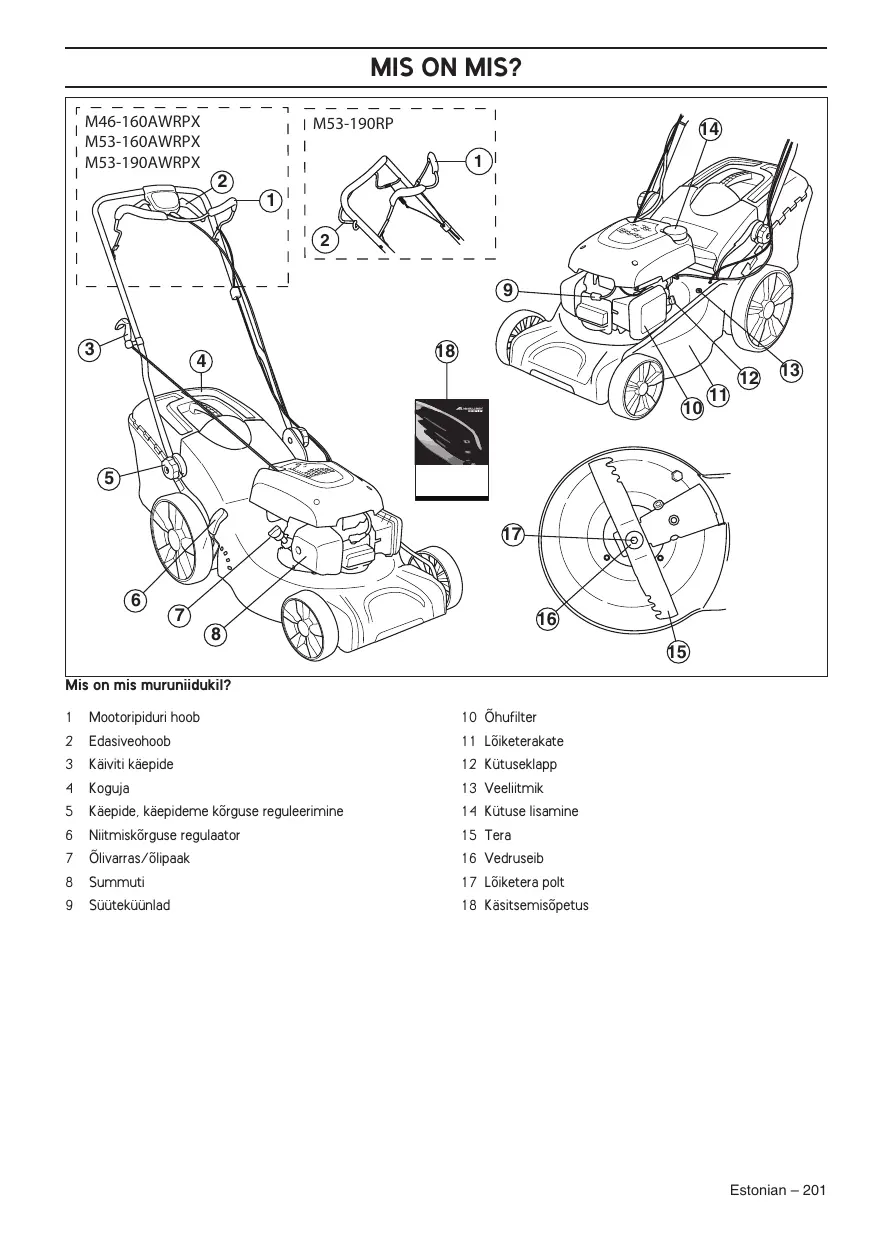

Käiviti käepide 12 Kütuseklapp

Koguja 13 Veeliitmik

Käepide, käepideme kõrguse reguleerimine 14 Kütuse lisamine

Niitmiskõrguse regulaator 15 Tera

Süüteküünlad 18 Käsitsemisõpetus Estonian – 201 SEADME OHUTUSVARUSTUS Üldised näpunäited Käesolevas käsitletakse seadme ohutusvarustust, selle toimimist, kontrollimist ning põhihooldust, mis tagab ohutu töö.

ETTEVAATUST! Ära kunagi kasuta seadet, mille ohutusvarustus on puudulik. Vajadusel lasta seadme hooldustöökojas parandada. Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt. Lõiketerakate

Lõiketerakate on ette nähtud vibratsiooni vähendamiseks ja lõikekahjude ohu vähendamiseks. Lõikurikatte kontrollimine

Kontrolli, et lõiketerakate on terve ja ilma nähtavate defektideta, näiteks materjalipragudeta. Mootoripiduri hoob

Mootoripidur on ette nähtud mootori seiskamiseks. Kui mootoripiduri hoob vabastatakse, siis mootor seiskub. Pidurikäepideme kontrollimine Laske täisgaasil töötada ning seejärel vabastage pidurikäepide. Motooripidur peab olema alati reguleeritud nii, et mootor seiskub 3 sekundi jooksul. Summuti

ETTEVAATUST! Ärge kunagi kasutage ilma summutita või viga saanud summutiga seadet. Vigane summuti võib suurendada mürataset ja tuleohtu. Hoidke tulekustutusvahendid käepärast. Summuti läheb seadme töötamisel väga kuumaks ja on kuum ka pärast seadme välja lülitamist. See kehtib ka tühikäigul töötamise kohta. Olge töötamisel hoolikas ja ettevaatlik, eriti siis, kui töötate tuleohtlike gaaside ja muude materjalide lähedal.

Summuti ülesandeks on hoida minimaalset mürataset ja suunata mootori heitgaasid operaatorist eemale. Summuti kontroll

Kontrollige korrapäraselt, kas summuti on terve ja kas see on korralikult kinni. 202 – Estonian

TÄHTIS! Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt. Koguja

Kinnitage kogumiskott

Kinnitage konksud raami ülemise serva külge.

Kinnitage kogumiskoti põhi väljalaskeava külge. Käepide Koostamine Ülapide Pange käepideme torukonstruktsioon täpselt käepideme alumise osa vastassuunda. Keerake hoovad korralikult kinni. Peenestaja kinnitamine Seaded

Tõstke väljalaske kaitse üles, et mult‰ikork paigaldada/ eemaldada. Keerake alumised hoovad lahti. Kinnitage vedru konksuga raami külge.

Seadistage kõrgus sobivaks. Keerake hoovad korralikult kinni. Niitmiskõrgus MÄRKUS! Ära seadista niitmiskõrgust liiga madalaks, kuna ebatasasuste korral võivad lõiketerad käia küngaste vastu. Õli lisamine

Õlipaak on tarnimisel tühi. Õli tuleb lisada aeglaselt. Vaadake juhiseid osast Hooldus. Mootoriõli vahetatakse esimest korda pärast 5 töötundi. Kõrgema lõikekõrguse valimiseks liigutage hooba taha, madalama valimiseks ette. Estonian – 203

Tankimine ETTEVAATUST! Kui mootor töötab suletud või halva õhutusega ruumis, võib seade põhjustada lämbumissurma või vingugaasimürgistuse.

ETTEVAATUST! Seiska mootor ning lase sel enne tankimist mõni minut jahtuda. Bensiini mahaloksumise vältimiseks kasutage kütuse lisamisel alati bensiinikanistrit. Kütus ja kütuseaurud on väga tuleohtlikud ning võivad põhjustada ohtlikke kahjustusi sissehingamisel või nahale sattumisel. Olge ettevaatlik kütuse käsitsemisel ning hoolitsege selle eest, et te käsitseksite kütust hästi õhustatavas kohas. Kütuse lisamisel ava kork ettevaatlikult, et ülerõhk saaks aeglaselt väheneda. Pühkige kütusepaagi korgi ümbrus puhtaks. Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid, mis võivad tekitada tulekahju. Sellepärast ära käivita seadet kunagi ruumis sees ega tuleohtlike materjalide ligidal! Pärast kütuse lisamist pinguta korki hoolikalt. Hooletus võib põhjustada tulekahju. Enne käivitamist vii seade vähemalt 3 meetri kaugusele kütuse lisamise paigast. Ärge suitsetage kütuse lähedal ega pange sinna kuumi esemeid. Ära käivita seadet: Küttesegu MÄRKUS! Seadmele on paigaldatud neljataktimootor. Jälgige, et mootoris oleks alati piisavalt õli. Bensiin

Kasuta kvaliteetset plii- või pliivaba bensiini.

Soovituslik madalaim oktaanarv on 90 (RON). Kui te töötate 90st madalama oktaanarvuga kütusega, tekib mootori kuumenemine. See võib mootorit kahjustada ja põhjustada tõsiseid mootoririkkeid.

Kui on saadaval keskkonnasäästlikku, nn. alkülaatkütust, tuleb seda kasutada. Mootoriõli. MÄRKUS! Kontrolli enne muruniiduki käivitamist õlitaset. Liiga madal õlitase võib põhjustada tõsiseid mootorikahjustusi. Vaadake juhiseid peatükist „Hooldus“.

Mootoriõli vahetatakse esimest korda pärast 5 töötundi. Tehniliste andmete peatükist leiate juhised sobiva õli valimiseks. Ärge kasutage kahetaktimootori õli. 204 – Estonian

Kui kütus või mootoriõli on tilkunud masinale, kuivata kõik pritsmed ja lase bensiinijääkidel aurustuda.

Kui kütust on sattunud Su kehale või riietele, vaheta riided. Pese puhtaks kehaosad, kuhu on sattunud kütust. Pese vee ja seebiga.

Kui seadmest pihkub kütust. Kontrolli korrapäraselt, et kütust ei lekiks kütusepaagi korgi vahelt või voolikust. Transport ja hoiustamine

Ära hoia seadet ega kütust seal, kus pihkumise korral kütuseaurud võivad kokku puutuda sädemete või lahtise tulega, näit. masinate, elektrimootorite, releede, lülitite, soojaveekatelde jt. seadmete läheduses.

Hoia ja transpordi kütust selleks ettenähtud nõus. Pikaajaline hoiustamine.

Lase kütuse- ja õlipaak täiesti tühjaks, enne kui jätad seadme pikaks ajaks seisma. Palu lähimast bensiinijaamast abi sobiva paiga leidmisel vana kütuse ja õli jaoks. KÄITAMINE Isiklik ohutusvarustus Seadmega töötamisel tuleb kasutada ettenähtud isiklikku kaitsevarustust. Isiklik kaitsevarustus ei välista õnnetusi, kuid vähendab vigastuse astet. Palu seadme müüjalt abi sobiva varustuse valimisel.

Ärge lubage seadet kasutada või hooldada väljaõppeta inimesi või lapsi. Kasuta alati:

Kui müratase ületab 85 dB piiri, kasutage kõrvaklappe.

Tugevad pikad püksid. Ära kanna lühikesi pükse või sandaale ega ole paljajalu.

Vajadusel tuleb kasutada kindaid, näiteks lõikeosa paigaldamisel, kontrollimisel ja puhastamisel. Ohutuse tagamiseks tuleks füüsilise või vaimse puudega või terviserikkega inimestel seadet kasutada vaid järelevalve all. Ära luba kellelgi seadet kasutada enne, kui oled kindel, et ta on kasutamisõpetuse sisust aru saanud. Üldised ohutuseeskirjad Ärge töötage seadmega, kui te olete väsinud, ravimite või alkoholi mõju all, ms võivad mõjutada teie otsustamisvõimet, nägemist ja keha valitsemist. Selles osas kirjeldatakse põhilisi ohutusjuhiseid seadme kasutamisel. See teave ei saa kunagi asendada professionaalseid oskusi ega kogemusi.

Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad.

Ärge unustage, et seadme operaator vastutab seadmest tingitud ohtude ning õnnetuste ning varaliste kahjude eest.

Seade tuleb puhas hoida. Sildid ja kleebised peavad olema täielikult loetavad. Toimige alati arukalt Kõiki olukordi, mis võivad seadme käitamisel ette tulla, ei ole võimalik kirjeldada. Olge alati ettevaatlik ja lähtuge tervest mõistusest. Kui satute ebaturvalisena tunduvasse olukorda, lõpetage töö ning otsige asjatundlikku abi. Pöörduge edasimüüja, hoolduskeskuse või kogenud kasutaja poole. Ärge üritage teha midagi, milles te ei ole kindel!

ETTEVAATUST! Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Tõsiste või surmaga lõppevate kahjustuste riski vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada seadme kasutamise eel nõu oma arsti ja implantaadi valmistajaga. ETTEVAATUST! Vääral või hooletul kasutamisel võib seade olla ohtlik, põhjustada raskeid vigastusi või kasutaja ja teiste inimeste surma.

ETTEVAATUST! Kooskõlastuseta muudatused ja mitteoriginaalosad võivad põhjustada ohtlikke kahjustusi nii kasutajale endale kui juuresviibijaile. Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Ärge ehitage seadet ringi, nii et see enam ei vasta tehase originaalmudelile ega võtke ka kasutada sellist seadet, millest võib arvata, et keegi on selle ümber ehitanud. Ära kasuta vigastatud seadet. Kontrolli ja hoolda seadet korrapäraselt, nagu käsitlemisõpetuses nõutud. Teatud hooldust tohib teha ainult vastava väljaõppe saanud spetsialist. Kasuta alati originaalosi. Estonian – 205 KÄITAMINE Tööplatsi ohutus

Enne niitmise alustamist tuleb murult eemaldada oksad, raod, kivid jne. Enne niitmiskõrguse muutmist seiska mootor. Ärge seadistage, kui mootor töötab.

Lõikeosaga kokku puutuvad objektid võivad õhku paiskuda ning tabada inimesi või esemeid. Hoidke kõrvalised isikud ja loomad ohutus kauguses. Mitte kunagi ärge jätke töötava mootoriga seadet järelevalveta. Lülitage mootor välja. Veenduge, et lõikeosa on lõpetanud pöörlemise.

Kui puutute seadmega vastu mingit kõrvalist eset või kui vibratsioon lakkab, katkestage kohe töö ja lülitage seade välja. Võtke süütejuhe süüteküünla küljest lahti. Kontrollige, kas seade pole saanud kahjustusi. Parandage vajadusel.

Hoidu seadme kasutamisest halva ilmaga. Ära tööta paksu udu, kõva vihma, tuule või pakase korral. Külma ilmaga töötamine on väga väsitav ja sellega kaasneb muid ohte, nagu libe maapind.

Kontrollige ümbrust ja veenduge, et miski ei saa häirida teie kontrolli seadme üle.

Ettevaatust juurte, kivide, okste, aukude, kraavide jms. Kõrges rohus võib takistusi mitte märgata.

Nõlvade niitmine võib olla ohtlik. Ära kasuta muruniidukit väga järskudel nõlvadel. Muruniidukit ei tohi kasutada suurema kalde kui 15 kraadi korral.

Kallakul peab käik kulgema nõlvakaldega risti. Mööda nõlva üles ja alla käia on palju raskem.

Ettevaatust nurkade ja vaatevälja varjavate objektide läheduses. Põhiline lõikamistehnika

Parima tulemuse saavutamiseks kasutage alati teritatud tera. Nüri tera lõikab ebaühtlaselt ning rohuliblede lõikepind tõmbub kollaseks.

Ära kunagi niida rohkem kui 1/3 muru pikkusest. See kehtib eriti kuivadel perioodidel. Niida kõigepealt suure niitmiskõrgusega. Seejärel kontrolli tulemust ja langeta kõrgus sobiva tasemeni. Kui muru on eriti kõrge, sõida aeglaselt ja niida kaks korda.

Niitke iga kord erinevas suunas, et vältida triipude tekkimist murule. Tööohutus Transport ja hoiustamine

Muruniiduk on ette nähtud üksnes muru niitmiseks. Seadme mitteotstarbekohane kasutamine on keelatud.

Vedamiseks kinnitage seadme osad alati kindlalt, et vältida vedamise käigus võimalikke kahjustusi ja õnnetusi.

Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

Hoidke seadet suletud ruumis, lastele ning kõrvalistele isikutele kättesaamatus kohas.

Ära kunagi käivita muruniidukit enne, kui lõiketera ja kõik katted on korrektselt paigaldatud. Vastasel korral võib lõiketera lahti tulla ning põhjustada vigastusi.

Hoidke seadet ja selle lisatarvikuid kuivas ja külma eest kaitstud kohas.

Väldi lõiketera lööke vastu võõrkehi nagu kivid, puujuured või muu sarnane. Selle tagajärjel võib lõiketera nüriks muutuda ning mootorivõll kõverduda. Kõver telg toob kaasa tasakaalu kadumise ja tugeva vibratsiooni, millega kaasneb lõiketera eemaldumise oht. Kütuse vedamise ja hoidmise kohta vt peatükki „Kütuse käsitsemine“.

Pidurihoob ei tohi masina töö ajal olla püsivalt kinnitatud käepideme külge.

Aseta muruniiduk stabiilsele tasasele aluspinnale ja käivita see. Jälgi, et lõiketera ei satuks kontakti maapinna või muude esemetega.

Liikuge alati seadme taga. Jälgige, et rattad puudutaksid maad ning hoidke niites kahe käega käepidemest kinni. Hoidke käed ja jalad liikuvatest teradest eemal.

Ärge kallutage töötava mootoriga seadet.

Masinat töö ajal enda suunas tõmmates tuleb olla äärmiselt tähelepanelik.

Ära kunagi tõsta või kanna muruniidukit, kui selle mootor on käivitatud. Kui pead muruniidukit tõstma, seiska kõigepealt mootor ning eemalda süütekaabel süüteküünlalt.

Masina viimisel üle ala, mida ei niideta (nt kruusatee, kivi, kiviklibu, asfalt jne), tuleb mootor seisata.

Ära kunagi jookse töötava masinaga. Muruniidukiga tuleb alati töötada käies. 206 – Estonian KÄITAMINE Käivitamine ja seiskamine Enne käivitamist

Sulgege kütuseklapp. ETTEVAATUST! Loe käsitsemisõpetus põhjalikult läbi, et kõik eeskirjad oleksid täiesti arusaadavad, enne kui seadet kasutama hakkad. Kanna isiklikku ohutusvarustust. Juhised on toodud alajaotuses Isiklik ohutusvarustus.

Vaata, et tööpiirkonnas poleks võõraid isikuid.

Hooldage iga päev. Vaadake juhiseid peatükist „Hooldus“.

Jälgi, kas süütekaabel on korralikult süüteküünlal. Käivitamine Avage kütuseklapp.

Mootorit käivitades tuleb pidurikäepide hoida vastu seadme käepidet.

Võtke käivitikäepidemest kinni, tõmmake käivitusnöör parema käega aeglaselt välja, kuni tunnete vastupanu (käiviti hambad haakuvad). Tõmmake hooga, nii et mootor käivitub. Käivitusnööri ei tohi kerida käe ümber. Ajam

Ajami käivitamiseks vajutage edasiveohooba käepideme poole.

Enne masina enda poole tõmbamist vabastage ajam ja lükake masinat umbes 10 cm edasisuunas. Estonian – 207 HOOLDUS Üldised näpunäited

Õli tase ETTEVAATUST! Seadme kasutaja võib teha ainult selliseid hooldamis- ja korrastustöid, mida on kirjeldatud käesolevas kasutusjuhendis. Keerukamate tööde tegemiseks tuleb pöörduda töökotta. Vältimaks soovimatut käivitumist, eemaldage süütejuhe süüteküünlalt. Kui seadet ei hooldata õigesti ja korrapäraselt ja seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida oht õnnetuste tekkeks. Lisateabe saamiseks võta ühendust lähima hooldustöökojaga. Õlitaseme kontrollimisel peab muruniiduk seisma tasasel aluspinnal. Kontrolli õlitaset mõõtevardaga õlipaagi korgi küljes.

Eemaldage õlipaagi kork ning pühkige õlivarras puhtaks.

Pange õlivarras uuesti paaki. Korrektse õlitaseme näidu saamiseks peab õlipaagi kork olema täielikult lahti keeratud.

Kui õlitase on madal, lisa mootoriõli kuni õlivarda ülemise tasemeni. Lõikeseade

Kontrolli lõikeosa seisukorda, et seal poleks vigastusi või pragusid. Vigastatud või pragudega lõikeosad tuleb välja vahetada.

Jälgi, et Sul oleks alati hästi teritatud ja õigesti tasakaalustatud lõiketera. TÄHELEPANU! Masina kallutamisel jälgige, et õhufilter jääks kõige kõrgemale.

TÄHELEPANU! Pärast teritamist tuleb lõiketerasid tasakaalustada. Terade tasakaalustamist, vahetamist või teritamist tuleb teha töökojas. Kasuta alati originaalosi. Kui niiduk sõidab takistuse otsa ja lõiketerad lähevad katki, tuleb need vahetada. Laske hoolduskeskuses hinnata, kas tera saab teritada või tuleb see välja vahetada. Hooldusskeem Hooldusskeemil on näha, millised seadme osad hooldust vajavad ning milliste vaheaegade tagant hooldustöid tuleb teha. Vaheajad on arvutatud eeldusel, et seadet kasutatakse iga päev, ning need võivad vastavalt kasutussagedusele erineda. Enne käivitamist Iganädalane hooldus Üldkontroll Süüteküünlad Välispidine puhastus Summuti* Terade vahetamine

Igakuine hooldus Õhufilter Kütusesüsteem Õli tase. ETTEVAATUST! Kasuta lõikevarustuse teenindamisel ja hooldamisel alati tugevaid kindaid. Lõiketerad on väga teravad ning lõikekahjustused võivad tekkida väga kergesti. Lahti võtmine

Keera lahti polt, mis hoiab lõiketera.

Eemaldage vana tera. Kontrollige, et tera kinnitus oleks terve. Kontrolli ka, kas lõiketera polt on terve ja mootorivõll ei ole kõver. Lõikeseade Lõiketerakate* Sidurikaabli seadistamine Mootoripiduri hoob* *Vaadake juhiseid peatükist „Seadme ohutusvarustus“. Üldkontroll

Kontrolli, et kruvid ja mutrid oleksid korralikult kinnitatud. Välispidine puhastus

Harja muruniiduk lehtedest, murust ja muust sarnasest puhtaks. Ära kasuta masina puhastamiseks survepesu. Ära kunagi pritsi vett otse mootorile. Puhasta käiviti õhuimemisava. Kontrolli käivitit ja selle nööri. Lõiketerakatte alt puhastamisel keera masina süüteküünal ülespoole. Tühjendage bensiinipaak. 208 – Estonian Koostamine

Jälgi, et lõiketera on teljel õigesti keskel. HOOLDUS

Keerake tera käega, veendumaks, et see pöörleb vabalt. Proovikäivitage seade. Süüteküünlad MÄRKUS! Kasuta alati soovitatud süüteküünla tüüpi! Vale süüteküünal võib vigastada kolbi või silindrit.

Kui seadme võimsus on väike, käivitada on raske või seade töötab tühikäigul ebaühtlaselt, kontrollige alati kõigepealt, kas süüteküünal on korras, enne muude abinõude rakendamist. Kui süüteküünal on must, puhastage see ning kontrollige, et elektroodide vahe oleks 0,5 mm. Vajaduse korral vahetage välja. Õhufilter

Eemalda õhufiltri kaitse ja demonteeri õhufilter.

Pikemat aega kasutatud õhufiltrit ei saa enam täiesti puhtaks. Sellepärast tuleb see korrapäraselt uuega asendada. Vigastatud õhufilter tuleb kohe välja vahetada.

Jälgi paigaldamisel, et õhufilter on tihedalt vastu filtrihoidikut. Puhastage paberfilter.

Puhastage filter, koputades seda tasase pinna vastu. Ärge kunagi kasutage filtri puhastamiseks bensiiniga lahustit, nt petrooleumi, ega suruõhku. Puhastage vahtkummist filter.

Kui siduritrossi täppisreguleerimisest ei piisa, teostage jämereguleerimine.

Pikendage trossi täppisreguleerimise kruvi kasutades.

Siduritrossi jämereguleerimiseks kinnitage seda sidurilati erinevate klambrite külge. Seejärel teostage trossi täppisreguleerimine. Võtke vahtkummifilter ära. Peske filtrit korralikult leiges seebivees. Pärast pesemist loputage filtrit korralikult puhtas vees. Pigistage filtrit ja pange kuivama. NB! Kõrge survega suruõhk võib vahtkummit kahjustada. Pärast puhastamist tuleb filter mootoriõliga sisse õlitada. Pühkige liigne õli ära, surudes puhast riidelappi filtri vastu. Õlivahetus

Tühjenda kütusepaak.

Keera lahti õlipaagi kork.

Aseta kohale sobiv nõu õli kogumiseks.

Lase õli välja, kallutades mootorit nii, et õli voolab täitetoru kaudu välja. Masina kallutamisel jälgige, et õhufilter jääks kõige kõrgemale. Küsi lähimast bensiinijaamast, kuhu saad ära anda kütuse ja mootoriõli jäägid.

Täitke hea kvaliteediga uue mootoriõliga. Vaadake juhiseid peatükist "Tehnilised näitajad". Kütusesüsteem

Kontrollige, kas paagi kaas ja tihend on korras.

Mootori nimivõimsus, kW (vt märkus 1) 2,9 2,9 3,8 3,8 Süüteküünlad

Müra võimsustase, dBA

Müra võimsustase, garanteeritud L WAdBA

3,3 4,0 4,0 4,0 Niitmiskõrgus, mm 30-80 30-70 30-70 30-70 Töölaius, cm

Tera Combi 40 Combi 46 Combi 46 PX3 Kogumiskoti maht, liitrit

Kaal Seade tühjade paakidega, kg Müraemissioon (vt. märkust 2) Müratase (vt. märkust 3) Mürarõhutase kasutaja kõrva juures, dB (A) Vibratsioonitase, a hveq (vt. märkust 4) Käepide, m/s2 Lõikesüsteem

1. märkus: Mootori näidatud võimsusklass on antud mootorimudeli järgi toodetud tüüpmootori keskmine netovõimsus (kindla

pöörete arvu juures), mõõdetud vastavalt SAE standardile J1349/ISO1585. Masstoodangust tulnud mootoritel võib see väärtus pisut erineda. Seadmele paigaldatud mootori tegelik efektiivvõimsus oleneb töökiirusest, keskkonnatingimustest ja muudest teguritest.

2. märkus: Ümbritsevasse keskkonda leviva müra võimsus (L WA), mõõdetud vastavalt EÜ direktiivile 2000/14/EÜ.

3. märkus: Helirõhutase standardi EN 836 järgi. Helirõhutaseme kohta toodud andmete statistiline dispersioon (standardhälve) on 1,0 dB (A). 4. märkus: Vibratsioonitase standardi EN 836 järgi. Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 0.2 m/s 2. *Kasutage kvaliteedi SF, SG, SH, SJ või kõrgema kvaliteedi mootoriõli. Vaadake mootori tootja juhendis olevat viskoossuste tabelit ja valige vastavalt oodatavale väliskeskkonna temperatuurile sobivaim viskoossus. 210 – Estonian TEHNILISED ANDMED EÜ kinnitus vastavusest (Kehtib vaid Euroopas) Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel +46 36146500, deklareerib ainuvastutusel, et muruniidukid McCulloch M46-160AWRPX, M53-160AWRPX, M53-190AWRPX, M53-190RP seerianumbriga 13XXXXXXX ja edasi vastavad järgmise NÕUKOGU DIREKTIIVI nõuetele:

2006/42/EÜ (17. mai 2006. a) „mehhanismide kohta“

elektromagnetilise ühilduvuse direktiiv 15. detsember 2004, 2004/108/EMÜ.

müradirektiiv 8. maist 2000 2000/14/EG. Teave müra kohta on toodud peatükis Tehnilised andmed. Järgitud on alljärgnevaid standardeid: EN 836, ISO 11094, EN 55012. Kontrollorgan: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, on välja andnud tunnistuse seadme vastavuse kohta ELi nõukogu 8. mai 2000 direktiivi 2000/14/EÜ lisale VI müraemissioonide kohta keskkonnas. Huskvarna, 29. november 2012. aasta Bengt Ahlund, Arendusdirektor (Husqvarna AB volitatud esindaja ja tehnilise dokumentatsiooni eest vastutaja.) Estonian – 211
