BRUKSANVISNING M56-190AWFX MC CULLOCH

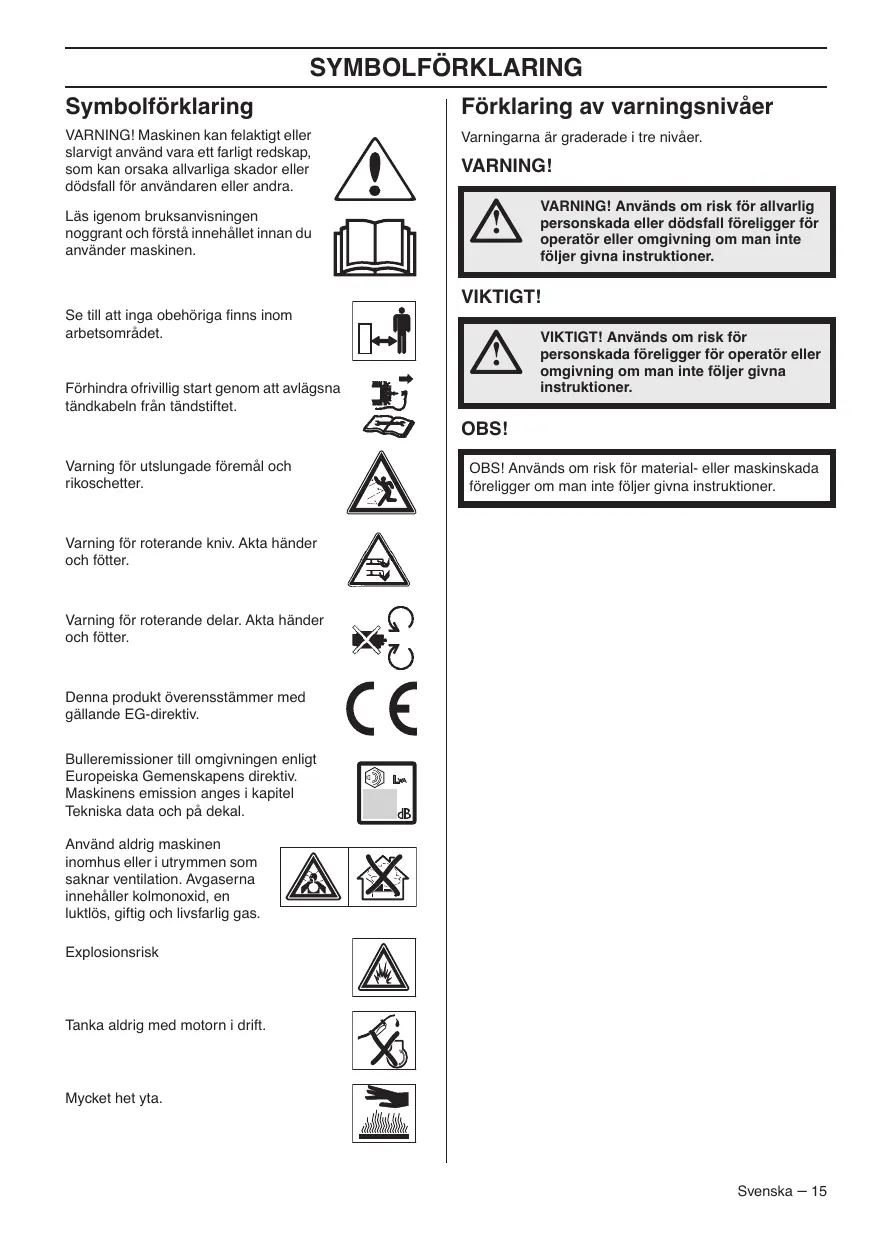

VARNING! Används om risk för allvarlig personskada eller dödsfall föreligger för operatör eller omgivning om man inte följer givna instruktioner. VIKTIGT! Se till att inga obehöriga finns inom arbetsområdet.

Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet. VIKTIGT! Används om risk för personskada föreligger för operatör eller omgivning om man inte följer givna instruktioner. OBS! Varning för utslungade föremål och rikoschetter. OBS! Används om risk för material- eller maskinskada föreligger om man inte följer givna instruktioner. Varning för roterande kniv. Akta händer och fötter. Varning för roterande delar. Akta händer och fötter. Denna produkt överensstämmer med gällande EG-direktiv. Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Maskinens emission anges i kapitel Tekniska data och på dekal. Använd aldrig maskinen inomhus eller i utrymmen som saknar ventilation. Avgaserna innehåller kolmonoxid, en luktlös, giftig och livsfarlig gas. Explosionsrisk Tanka aldrig med motorn i drift. Mycket het yta. Svenska – 15 PRESENTATION Innehåll SYMBOLFÖRKLARING Symbolförklaring ................................................... Förklaring av varningsnivåer ................................. PRESENTATION Innehåll ................................................................. Bäste kund! ........................................................... VAD ÄR VAD? Vad är vad på gräsklipparen? ...............................

Tack för att du använder en McCulloch-produkt! Du är därmed en del av en historia som tog sin början för länge sedan, när McCulloch Corporation startade sin tillverkning av motorer under andra världskriget. Från och med 1949, när McCulloch lanserade den första lätta enmansmotorsågen, skulle skogsarbetet aldrig bli sig likt igen. Utvecklingen av innovativa motorsågar skulle fortsätta genom årtiondena, och verksamheten utökades, först med motorer för flygplan och gokarts på 1950-talet, och sedan med minimotorsågar på 1960-talet. På 1970- och 80-talet utökades sortimentet med trimmers och lövblåsare. Idag bygger McCulloch som en del av Husqvarnakoncernen vidare på den tradition av kraftfulla motorer, tekniska innovationer och utmärkande design som varit vårt kännetecken i mer än ett halvsekel. Minskad bränsleförbrukning, minskade utsläpp och lägre ljudnivåer är av högsta prioritet för oss, på samma sätt som att förbättra säkerheten och användarvänligheten. Vi hoppas att du kommer att vara nöjd med din McCulloch-produkt, som är utformad för att vara din följeslagare under en lång tid framöver. Genom att följa råden i bruksanvisningen gällande användning, service och underhåll kan produktens livslängd utökas. Om du behöver professionell hjälp med reparation eller service, kan du använda dig av vår Service Locator på www.mcculloch.com. McCulloch arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande. Den här bruksanvisningen kan också laddas ned från www.mcculloch.com. VAD ÄR VAD?

Vad är vad på gräsklipparen?

Framdrivningsreglage 11 Klippkåpa

Handtag, handtagshöjd 14 Bränslepåfyllning

Klipphöjdsreglage 15 Kniv

Oljesticka/oljepåfyllning 16 Fjäderbricka

Tändstift 18 Bruksanvisning Svenska – 17

MASKINENS SÄKERHETSUTRUSTNING

Allmänt I detta avsnitt förklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhåll skall utföras för att säkerställa att de är i funktion.

VARNING! Använd aldrig en maskin med defekta säkerhetsdetaljer. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation. Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet. Klippkåpa

Klippkåpan är konstruerad för att reducera vibrationer och för att minska risken för skärskador. Kontroll av klippkåpa

Kontrollera att klippkåpan är hel och utan synbara defekter, t ex materialsprickor. Motorbromsbygel

Motorbromsen är konstruerad för att stanna motorn. När greppet om motorbromsbygeln släpps ska motorn stanna. Kontroll av motorbromsbygel Ge fullgas och släpp sedan bromsbygeln. Motorbromsen ska alltid vara justerad så att motorn stannar inom 3 sekunder. Ljuddämpare

VARNING! Använd aldrig en maskin utan eller med defekt ljuddämpare. En defekt ljuddämpare kan öka ljudnivån och brandrisken avsevärt. Ha verktyg för brandsläckning tillgängliga. Ljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Var uppmärksam på brandfaran, speciellt vid hantering nära brandfarliga ämnen och/ eller gaser.

Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren. Kontroll av ljuddämpare

Kontrollera regelbundet att ljuddämparen är hel och att den sitter ordentligt fast. 18 – Svenska

VIKTIGT! Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet. Uppsamlare

Montera uppsamlarpåsen.

Fäst krokarna i chassits ovankant.

Passa in uppsamlarbotten i utkasthålet. Handtag Montering Övre handtag Placera styrets övre rörkonstruktion mitt för styrets undre del. Skruva åt vreden ordentligt. Mulcherplugg Inställningar

Öppna luckan för att montera/demontera mulcherpluggen. Lossa de undre vreden. Häkta fast fjädern i ramen.

Ställ in lämplig höjd. Skruva åt vreden ordentligt. Klipphöjd OBS! Ställ inte klipphöjden för lågt då det finns risk för att knivarna tar i marken vid ojämnheter. För spaken bakåt för högre klipphöjd och framåt för lägre klipphöjd. Påfyllning av olja

Oljetanken är tom vid leverans. Fyll på olja långsamt. Se anvisningar under rubrik Underhåll. Motoroljan ska bytas första gången efter 5 timmars körtid. Svenska – 19 BRÄNSLEHANTERING Allmänt

Tankning VARNING! Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kvävning eller kolmonoxidförgiftning.

VARNING! Stanna motorn och låt den svalna några minuter före tankning. Använd alltid bensindunk utrustad för att förhindra spill. Bränsle och bränsleångor är mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var därför försiktig vid hantering av bränsle och sörj för god luftventilation vid bränslehantering. Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner. Torka rent runt tanklocket. Motorns avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt material! Drag åt tanklocket noga efter tankning. Oaktsamhet kan leda till brand. Flytta maskinen minst 3 m från tankningsstället innan du startar. Rök inte och placera heller inte något varmt föremål i närheten av bränsle. Starta aldrig maskinen: Drivmedel OBS! Maskinen är försedd med en fyrtaktsmotor. Se till att det alltid finns tillräckligt med olja i oljetanken. Bensin

Använd blyfri eller blyad kvalitetsbensin.

Rekommenderat lägsta oktantal är 90 (RON). Om man kör motorn på bensin med ett lägre oktantal än 90 kan så kallad spikning uppträda. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.

Där miljöanpassad bensin, s.k. alkylatbensin finns tillgänglig ska sådan användas.

Om du spillt bränsle eller motorolja på maskinen. Torka av allt spill och låt bensinresterna avdunsta.

Om du spillt bränsle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bränsle. Använd tvål och vatten.

Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar. Transport och förvaring

Förvara och transportera maskinen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga, exempelvis från elmaskiner, elmotorer, elkontakter/ strömbrytare eller värmepannor.

Vid förvaring och transport av bränsle ska för ändamålet speciellt avsedda och godkända behållare användas. Motorolja OBS! Kontrollera oljenivån innan gräsklipparen startas. En för låg oljenivå kan orsaka allvarliga motorskador. Se anvisningar i avsnitt ”Underhåll”.

Motoroljan ska bytas första gången efter 5 timmars körtid. Se tekniska data för rekommendation av typ. Använd aldrig olja avsedd för tvåtaktsmotorer. 20 – Svenska Långtidsförvaring

Vid längre tids förvaring av maskin ska bränsletanken tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsleöverskott. HANDHAVANDE Personlig skyddsutrustning Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderisken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din återförsäljare om hjälp vid val av utrustning.

Låt aldrig barn eller andra personer som inte utbildats i handhavande av maskinen, använda eller underhålla den. Använd alltid:

Hörselkåpor om ljudnivån överstiger 85 db

Halkfria och stadiga stövlar eller skor.

Kraftiga långbyxor. Bär inte kortbyxor eller sandaler och gå inte barfota.

Handskar ska användas när det behövs, t ex vid montering, inspektion eller rengöring av skärutrustning. VARNING! Maskinen kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra. Personer med nedsatt fysisk eller mental förmåga eller som av andra hälsoskäl inte är lämpade att använda maskinen får inte använda maskinen utan tillsyn av en person som ansvarar för deras säkerhet. Allmänna säkerhetsinstruktioner Låt aldrig någon annan använda maskinen utan att försäkra dig om att de har läst och förstått innehållet i bruksanvisningen. Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med maskinen. Given information kan aldrig ersätta den kunskap en yrkesman besitter i form av utbildning och praktisk erfarenhet. Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll.

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

Tänk på att användaren är ansvarig för olyckor eller faror för andra människor eller deras egendom.

Maskinen ska hållas ren. Skyltar och dekaler ska vara fullt läsbara. Använd alltid sunt förnuft Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför. Var alltid försiktig och använd sunt förnuft. När du råkar ut för en situation som gör dig osäker angående fortsatt användning skall du rådfråga en expert. Vänd dig till din återförsäljare, din serviceverkstad eller en erfaren användare. Undvik all användning du anser dig otillräckligt kvalificerad för!

VARNING! Denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används.

VARNING! Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för användaren eller andra. Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren. Modifiera aldrig denna maskin så att den ej längre överensstämmer med originalutförandet, och använd den inte om den verkar ha blivit modifierad av andra. Använd aldrig en maskin som är felaktig. Följ underhålls-, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvalificerade specialister. Använd alltid originaltillbehör. Svenska – 21 HANDHAVANDE Säkerhet i arbetsområdet

Innan klippning påbörjas ska grenar, kvistar, stenar etc. avlägsnas från gräsmattan.

Föremål som träffar skärutustningen kan kastas iväg och orsaka skador på människor och föremål. Se till att inga människor eller djur befinner sig i närheten.

Undvik användning vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, kraftigt regn, hård vind, stark kyla, osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag.

Iaktta omgivningen för att säkerställa att ingen/inget kan påverka din kontroll över maskinen.

Se upp för rötter, stenar, grenar, gropar, diken, osv. Högt gräs kan dölja hinder.

Gräsklippning av slänter kan vara farliga. Använd inte gräsklipparen i mycket branta slänter. Gräsklipparen bör inte användas vid större lutning än 15 grader.

Vid sluttande terräng bör gångstråken läggas vinkelrätt mot lutningen. Det är mycket lättare att gå på tvären i en lutning än upp och ner.

Var uppmärksam när du närmar dig dolda hörn och föremål som kan skymma ditt synfält. Säkerhet vid arbete

Motorn ska stängas av vid förflyttning över terräng som inte ska klippas. Exempelvis grusgång, sten, singel, asfalt etc.

Spring aldrig med maskinen när den är igång. Man ska alltid gå med gräsklipparen.

Stäng av motorn innan klipphöjden ändras. Gör aldrig justeringar med motorn igång.

Lämna aldrig maskinen utan uppsikt med motorn igång. Stäng av motorn. Se till att skärutrustningen slutat rotera.

Om något främmande föremål träffas eller om vibrationer uppstår ska du stanna maskinen. Ta bort tändkabeln från tändstiftet. Kontrollera att maskinen inte är skadad. Reparera eventuella skador. Grundläggande arbetsteknik

Klipp alltid med en skarp kniv för optimalt resultat. En slö kniv ger ett ojämnt snitt och gräset blir gult i snittytan.

Klipp aldrig mer än 1/3 av gräsets längd. Detta gäller särskilt under torrperioder. Klipp först med stor klipphöjd. Kontrollera sedan resultatet och sänk till lämplig höjd. Om gräset är extra långt, kör sakta och klipp eventuellt två gånger.

Klipp i olika riktningar varje gång för att undvika ränder i gräsmattan.

En gräsklippare är endast konstruerad för klippning av gräsmattor. All annan användning är otillåten.

Använd personlig skyddsutrustning. Se anvisningar under rubrik ”Personlig skyddsutrustning”.

Säkra utrustningen vid transport för att undvika transportskador och olycksfall.

Starta inte gräsklipparen utan att kniv och samtliga kåpor är monterade. Kniven kan annars lossna och orsaka personskador.

Förvara utrustningen i ett låsbart utrymme så att den är oåtkomlig för barn och obehöriga.

Undvik att kniven slår mot främmande föremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. En krokig axel ger obalans och kraftiga vibrationer, vilket medför stor risk för att kniven lossnar.

Förvara maskinen och dess utrustning torrt och frostfritt.

För transport och förvaring av bränsle, se avsnitt ”Bränslehantering”.

Bromsbygeln får aldrig vara permanent förankrad i handtaget när maskinen är igång.

Placera gräsklipparen på ett stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat föremål.

Stå alltid bakom maskinen. Alla hjul ska vara på marken och händerna på styret vid klippning. Håll händer och fötter borta från den roterande kniven.

Luta inte maskinen när motorn startas.

Var extra uppmärksam när du drar maskinen mot dig under arbete.

Lyft aldrig upp gräsklipparen eller bär omkring den när motorn är startad. Om du måste lyfta gräsklipparen, stanna först motorn och ta bort tändkabeln från tändstiftet. 22 – Svenska Transport och förvaring HANDHAVANDE Start och stopp Före start

Motorn stannas genom att släppa motorbromsbygeln.

Stäng bränslekranen. VARNING! Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen. Använd personlig skyddsutrustning. Se anvisningar under rubrik ”Personlig skyddsutrustning”.

Se till att inga obehöriga finns inom arbetsområdet.

Utför daglig tillsyn. Se anvisningar i avsnitt ”Underhåll”.

Se till att tändkabeln sitter ordentligt på tändstiftet. Start Öppna bränslekranen.

Motorbromsbygeln måste hållas mot handtaget när motorn startas.

Ställ dig bakom maskinen.

Grip starthandtaget, drag med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in). Drag med ett kraftigt drag för att starta motorn. Vira aldrig startlinan runt handen. Drivning

Tryck framdrivningsreglaget mot handtaget för att starta drivningen.

Innan maskinen dras bakåt, måste den först skjutas ca 10 cm framåt med drivningen urkopplad. Svenska – 23 UNDERHÅLL Allmänt

Oljenivå VARNING! Användaren får endast utföra sådana underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Mer omfattande ingrepp skall utföras av en serviceverkstad. Förhindra ofrivillig start genom att avlägsna tändkabeln från tändstiftet. Maskinens livslängd kan förkortas och risken för olyckor kan öka om underhåll av maskinen inte utförs på rätt sätt och om service och/eller reparationer inte utförs fackmannamässigt. Om du behöver ytterligare upplysningar kontakta närmaste serviceverkstad. När du kontrollerar oljenivån ska gräsklipparen stå på ett plant underlag. Kontrollera oljenivån med mätstickan på oljepåfyllningslocket.

Tag av oljepåfyllnadslocket och torka av oljestickan.

Stick ner oljestickan. Oljepåfyllningslocket måste vara helt nerskruvat för att ge en korrekt bild av oljenivån.

Är oljenivån låg, fyll på med motorolja upp till den övre nivån på oljestickan. Skärutrustning

Kontrollera skärutrustningen med avseende på skador och sprickbildning. En skadad skärutrustning ska alltid bytas ut.

Var noga med att alltid ha en välslipad och korrekt balanserad kniv. OBS! Efter slipning av knivar bör dessa balanseras. Balansering, byte eller slipning av knivarna bör utföras av en serviceverkstad. OBS! När maskinen lutas, se till att luftfiltret alltid har den högsta punkten.

Använd alltid originaltillbehör. Vid påkörning av hinder som förorsakar haveri bör skadade knivar bytas. Låt serviceverkstaden bedöma om kniven kan slipas eller måste ersättas. Underhållsschema I underhållsschemat kan du se vilka delar av din maskin som kräver underhåll och med vilka intervaller det ska ske. Intervallen är beräknade för daglig användning av maskinen och kan variera beroende på nyttjandegraden. Före start Veckotillsyn Månadstillsyn Allmän översyn Tändstift Luftfilter Utvändig rengöring Ljuddämpare* Byte av knivar

VARNING! Använd alltid kraftiga handskar vid service och underhåll av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycket lätt uppstå. Bränslesystem Oljenivå Demontering Skärutrustning

Skruva bort bulten som håller kniven.

Ta av den gamla kniven. Kontrollera att knivfästet är fritt från skador. Kontrollera även att knivbulten är hel och att motoraxeln inte är krokig. Klippkåpa* Justering av kopplingsvajer Motorbromsbygel* *Se anvisningar i avsnitt ”Maskinens säkerhetsutrustning”. Allmän översyn

Kontrollera att skruvar och muttrar är åtdragna. Utvändig rengöring

Borsta rent gräsklipparen från löv, gräs och dylikt.

Använd inte högtryckstvätt vid rengöring av maskinen.

Spola aldrig vatten direkt på motorn.

Rengör startapparatens luftintag. Kontrollera startapparaten och startlinan.

Vid rengöring under klippkåpan, vänd maskinen med tändstiftet uppåt. Töm bensintanken. 24 – Svenska Montering

Se till att kniven centrerar rätt på axeln. UNDERHÅLL

Montera brickan och skruva fast bulten ordentligt. Bulten ska dras med ett moment av 45-60 Nm. M46-160AWRPX, M53AWRPX,

Dra runt kniven för hand och se att den löper fritt. Provkör maskinen. Tändstift

Demontera luftfilterkåpan och tag ut filtret.

Om maskinens effekt är låg, om den är svår att starta eller om tomgången är ojämn: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtages. Ett länge använt luftfilter kan aldrig bli fullständigt rent. Därför måste filtret med jämna mellanrum ersättas med ett nytt. Ett skadat luftfilter måste alltid bytas ut.

Se till att luftfiltret sluter helt tätt mot filterhållaren vid montering. Om tändstiftet är igensatt, rengör det och kontrollera samtidigt att elektrodgapet är 0,5 mm. Byt vid behov. Rengöring av pappersfilter OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder.

Rengör filtret genom att knacka filtret mot ett plant underlag. Använd aldrig lösningsmedel med petroleum t.ex. fotogen, eller tryckluft för att rengöra filtret. Rengöring av skumplastfilter Justering av kopplingsvajer

Finjustera vajern med justerskruven. Avlägsna skumplastfiltret. Tvätta filtret noggrant i ljummen tvålvattenlösning. Efter rengöring, skölj filtret noggrant i rent vatten. Krama ur och låt filtret torka. OBS! Tryckluft under för högt tryck kan skada skumgummit. Efter rengöring ska filtret oljas in med motorolja. Torka bort överflödig olja genom att trycka en ren trasa mot filtret. Oljebyte

Kopplingsvajern kan grovjusteras när inte finjusteringen räcker till.

Förläng vajern med hjälp av finjusteringsskruven.

Grovjustera vajern genom att fästa den i kopplingsbygelns olika fästen. Vajern måste sedan finjusteras.

Placera ett lämpligt kärl att samla upp oljan i.

Tappa ur oljan genom att luta motorn så att oljan rinner ur genom påfyllningsröret. När maskinen lutas, se till att luftfiltret alltid har den högsta punkten. Hör med närmaste bensinstation var du kan göra dig av med motoroljeöverskottet.

Fyll på med ny motorolja av bra kvalitet. Se anvisningar i avsnitt ”Tekniska data”. Bränslesystem

Kontrollera att tanklocket och dess tätning är oskadd.

Vikt Maskin med tomma tankar, kg Bulleremissioner (se anm. 2) Ljudeffektnivå, uppmätt dB(A)

Ljudnivåer (se anm. 3) Ljudtrycksnivå vid användarens öra, dB(A) Vibrationsnivåer, a hveq (se anm. 4) Handtag, m/s2 Klippsystem Anm. 1: Motorns angivna märkeffekt är medelvärdet för nettoeffekten (vid det specificerade varvtalet) hos en typisk produktionsmotor för den motormodell som mätts enligt SAE-standard J1349/ISO1585. Massproducerade motorer kan avvika från detta värde. Den faktiska effekten hos den motor som är installerad i slutprodukten kommer att bero på driftshastigheten, omgivningens egenskaper och andra faktorer. Anm. 2: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG. Anm. 3: Ljudtrycksnivå enligt EN 836. Redovisade data för ljudtrycksnivå har ett typiskt spridningsmått (standardavvikelse) på 1,2 dB(A). Anm. 4: Vibrationsnivå enligt EN 836. Redovisade data för vibrationsnivå har ett typiskt spridningsmått (standardavvikelse) på 0,2 m/s2. *Använd motorolja med klassificering SF, SG, SH, SJ eller högre. Se viskositetstabellen i motorleverantörens manual och välj bästa viskositet utifrån förväntad utetemperatur. 26 – Svenska TEKNISKA DATA EG-försäkran om överensstämmelse (Gäller endast Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, försäkrar härmed att motorgräsklipparna McCulloch M46-160AWRPX, M53-160AWRPX, M53-190AWRPX, M53-190RP från och med serienummer 13XXXXXXX och framåt motsvarar föreskrifterna i RÅDETS DIREKTIV:

av den 17 maj 2006 ”angående maskiner” 2006/42/EG

av den 15 december 2004 ”angående elektromagnetisk kompatibilitet” 2004/108/EG.
