NÁVOD NA OBSLUHU T22LCS MC CULLOCH

VAROVANIE! Dlhodobé vystavenie hluku môÏe spôsobiÈ trvalé po‰kodenie sluchu. VÏdy preto pouÏívajte schválené chrániãe sluchu.

VAROVANIE! Za Ïiadnych okolností nemeÀte pôvodnú kon‰trukciu stroja bez schválenia od v˘robcu. VÏdy pouÏívajte originálne náhradné diely. Nepovolené zmeny alebo príslu‰enstvo môÏu viesÈ k váÏnemu zraneniu alebo smrti obsluhy alebo ostatn˘ch osôb. VAROVANIE! Krovinorezy alebo vyÏínaãe môÏu byÈ nebezpeãné, ak sa pouÏívajú nesprávne alebo neopatrne a môÏu zapríãiniÈ váÏne aÏ smrteºné zranenia pre obsluhu alebo pre ostatn˘ch. Je nanajv˘‰ dôleÏité, aby ste si preãítali a porozumeli obsahu tohto návodu na obsluhu.

Slovak – 347 ÚVOD VáÏen˘ zákazník, ëakujeme, Ïe ste si vybrali v˘robok od spoloãnosti McCulloch. Stali ste sa tak súãasÈou príbehu, ktor˘ sa zaãal veºmi dávno, keì spoloãnosÈ McCulloch Corporation spustila v˘robu motorov poãas 2. svetovej vojny. Od r. 1949, kedy spoloãnosÈ McCulloch predstavila svoju prvú ºahkú reÈazovú pílu pre jednu osobu, práca s drevom uÏ nikdy nebola ako predt˘m. V priebehu desaÈroãí sa obnovovala ponuka inovatívnych reÈazov˘ch píl a spoloãnosÈ roz‰írila svoje aktivity, najskôr v˘robou motorov pre lietadlá a motokáry v 50. rokoch, potom v˘robou mini reÈazov˘ch píl v 60. rokoch. Neskôr, v 70. a 80. rokoch, boli do ponuky pridané vyÏínaãe a fúkacie vysávaãe. Dnes spoloãnosÈ McCulloch ako súãasÈ skupiny Husqvarna pokraãuje v tradícii v˘konn˘ch motorov, technick˘ch inovácií a v˘razného dizajnu, ktoré sú pre nás príznaãné uÏ viac ako pol storoãia. ZniÏovanie spotreby paliva, mnoÏstva emisií a hluãnosti je pre nás hlavnou prioritou, rovnako ako zvy‰ovanie bezpeãnosti a pohodlného ovládania. Pevne dúfame, Ïe budete spokojn˘ s v˘robkom znaãky McCulloch, pretoÏe je vyroben˘ tak, aby vám robil spoloãnosÈ po dlh˘ ãas. DodrÏiavaním rád uveden˘ch v tomto návode na pouÏitie t˘kajúcich sa pouÏívania, servisu a údrÏby môÏete predæÏiÈ ÏivotnosÈ v˘robku. Ak budete potrebovaÈ profesionálnu pomoc s opravou alebo servisom, pouÏite sluÏbu Service Locator na internetovej stránke www.mcculloch.com. Firma McCulloch neustále ìalej vyvíja svoje v˘robky a preto si vyhradzuje právo modifikovaÈ dizajn a vzhºad v˘robkov bez toho, aby o tom dopredu informovala. Tento návod si tieÏ môÏete prevziaÈ z internetovej stránky www.mcculloch.com. 348 – Slovak âO JE âO?

Maznica kuÏeºového ozubeného prevodu 12 Kryt ‰tartovania

Hriadeº 15 Kryt vzduchového filtra

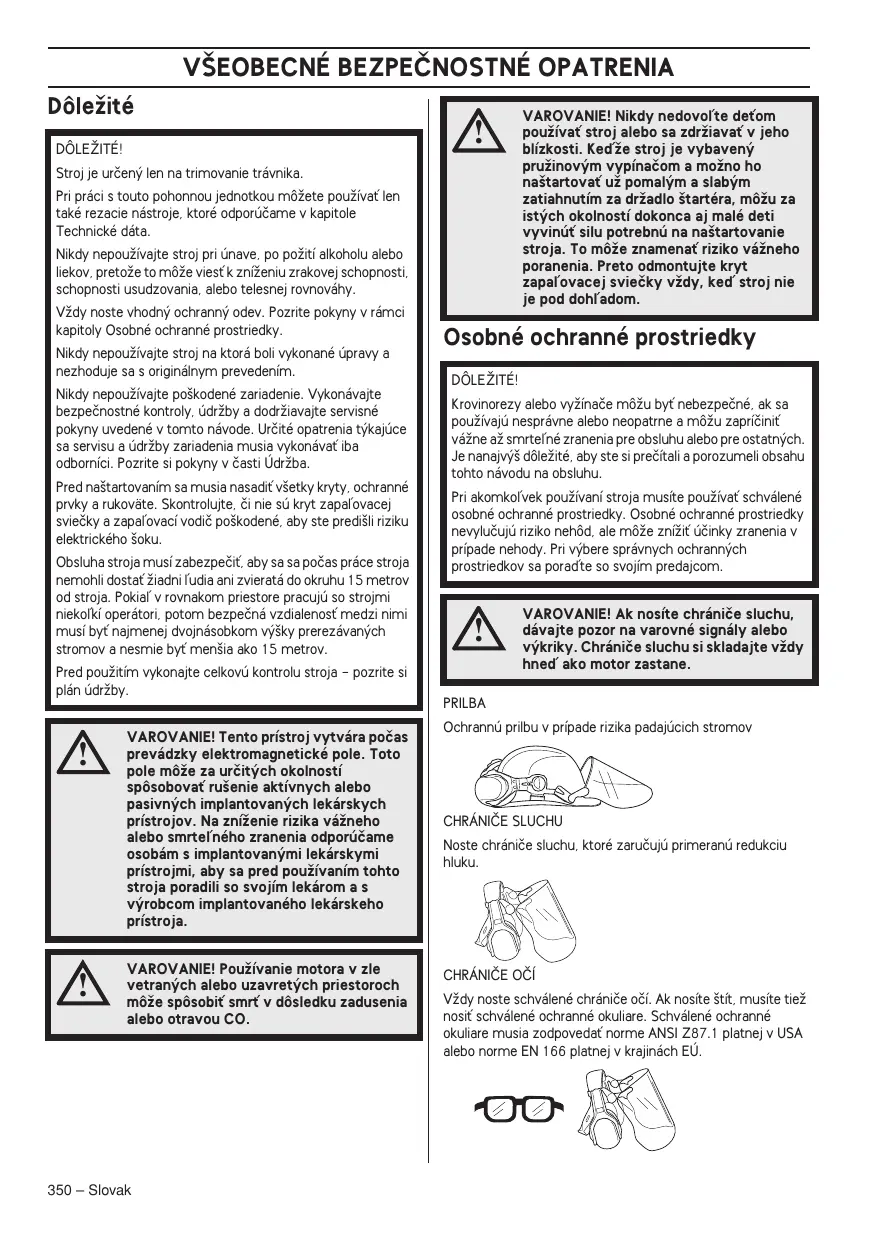

DÔLEÎITÉ! Stroj je urãen˘ len na trimovanie trávnika. Pri práci s touto pohonnou jednotkou môÏete pouÏívaÈ len také rezacie nástroje, ktoré odporúãame v kapitole Technické dáta. Nikdy nepouÏívajte stroj pri únave, po poÏití alkoholu alebo liekov, pretoÏe to môÏe viesÈ k zníÏeniu zrakovej schopnosti, schopnosti usudzovania, alebo telesnej rovnováhy. VÏdy noste vhodn˘ ochrann˘ odev. Pozrite pokyny v rámci kapitoly Osobné ochranné prostriedky. Nikdy nepouÏívajte stroj na ktorá boli vykonané úpravy a nezhoduje sa s originálnym prevedením. Nikdy nepouÏívajte po‰kodené zariadenie. Vykonávajte bezpeãnostné kontroly, údrÏby a dodrÏiavajte servisné pokyny uvedené v tomto návode. Urãité opatrenia t˘kajúce sa servisu a údrÏby zariadenia musia vykonávaÈ iba odborníci. Pozrite si pokyny v ãasti ÚdrÏba. Pred na‰tartovaním sa musia nasadiÈ v‰etky kryty, ochranné prvky a rukoväte. Skontrolujte, ãi nie sú kryt zapaºovacej svieãky a zapaºovací vodiã po‰kodené, aby ste predi‰li riziku elektrického ‰oku. Obsluha stroja musí zabezpeãiÈ, aby sa sa poãas práce stroja nemohli dostaÈ Ïiadni ºudia ani zvieratá do okruhu 15 metrov od stroja. Pokiaº v rovnakom priestore pracujú so strojmi niekoºkí operátori, potom bezpeãná vzdialenosÈ medzi nimi musí byÈ najmenej dvojnásobkom v˘‰ky prerezávan˘ch stromov a nesmie byÈ men‰ia ako 15 metrov. Pred pouÏitím vykonajte celkovú kontrolu stroja - pozrite si plán údrÏby.

VAROVANIE! Tento prístroj vytvára poãas prevádzky elektromagnetické pole. Toto pole môÏe za urãit˘ch okolností spôsobovaÈ ru‰enie aktívnych alebo pasivn˘ch implantovan˘ch lekárskych prístrojov. Na zníÏenie rizika váÏneho alebo smrteºného zranenia odporúãame osobám s implantovan˘mi lekárskymi prístrojmi, aby sa pred pouÏívaním tohto stroja poradili so svojím lekárom a s v˘robcom implantovaného lekárskeho prístroja. VAROVANIE! PouÏívanie motora v zle vetran˘ch alebo uzavret˘ch priestoroch môÏe spôsobiÈ smrÈ v dôsledku zadusenia alebo otravou CO. 350 – Slovak VAROVANIE! Nikdy nedovoºte deÈom pouÏívaÈ stroj alebo sa zdrÏiavaÈ v jeho blízkosti. KeìÏe stroj je vybaven˘ pruÏinov˘m vypínaãom a moÏno ho na‰tartovaÈ uÏ pomal˘m a slab˘m zatiahnutím za drÏadlo ‰tartéra, môÏu za ist˘ch okolností dokonca aj malé deti vyvinúÈ silu potrebnú na na‰tartovanie stroja. To môÏe znamenaÈ riziko váÏneho poranenia. Preto odmontujte kryt zapaºovacej svieãky vÏdy, keì stroj nie je pod dohºadom. Osobné ochranné prostriedky DÔLEÎITÉ! Krovinorezy alebo vyÏínaãe môÏu byÈ nebezpeãné, ak sa pouÏívajú nesprávne alebo neopatrne a môÏu zapríãiniÈ váÏne aÏ smrteºné zranenia pre obsluhu alebo pre ostatn˘ch. Je nanajv˘‰ dôleÏité, aby ste si preãítali a porozumeli obsahu tohto návodu na obsluhu. Pri akomkoºvek pouÏívaní stroja musíte pouÏívaÈ schválené osobné ochranné prostriedky. Osobné ochranné prostriedky nevyluãujú riziko nehôd, ale môÏe zníÏiÈ úãinky zranenia v prípade nehody. Pri v˘bere správnych ochrann˘ch prostriedkov sa poraìte so svojím predajcom.

VAROVANIE! Ak nosíte chrániãe sluchu, dávajte pozor na varovné signály alebo v˘kriky. Chrániãe sluchu si skladajte vÏdy hneì ako motor zastane. PRILBA Ochrannú prilbu v prípade rizika padajúcich stromov CHRÁNIâE SLUCHU Noste chrániãe sluchu, ktoré zaruãujú primeranú redukciu hluku. CHRÁNIâE OâÍ VÏdy noste schválené chrániãe oãí. Ak nosíte ‰tít, musíte tieÏ nosiÈ schválené ochranné okuliare. Schválené ochranné okuliare musia zodpovedaÈ norme ANSI Z87.1 platnej v USA alebo norme EN 166 platnej v krajinách EÚ. V·EOBECNÉ BEZPEâNOSTNÉ OPATRENIA RUKAVICE Rukavice musíte nosiÈ vÏdy, keì je to nevyhnutné, napr. pri upevÀovaní rezn˘ch nástrojov.

VAROVANIE! Nikdy nepouÏívajte stroj, ktor˘ má chybné bezpeãnostné súãasti. Bezpeãnostné vybavenie stroja sa musí kontrolovaÈ a udrÏiavaÈ tak, ako je to popísané v tejto ãasti. Ak stroj neprejde v‰etk˘mi kontrolami, doneste ho do autorizovaného servisu na opravu. Poistná páãka plynu TOPÁNKY Noste masívne nekæzavé topánky. Poistná páãka plynu je skon‰truovaná na zabránenie náhodnému stlaãeniu plynu. Ak stlaãíte poistnú páãku plynu (A) (napr. vtedy, keì uchopíte drÏadlo), uvoºníte ovládanie plynu (B). Keì uvoºníte drÏadlo, ovládanie plynu a poistnú páãku plynu sa spoloãne vrátia späÈ so svojej pôvodnej polohy. Tento pohyb je ovládan˘ dvoma nezávisl˘mi vratn˘mi pruÏinami. Toto usporiadanie zabezpeãí, Ïe plyn sa v kºude automaticky zablokuje. ODEV Noste odevy vyrobené z pevnej tkaniny a nenoste voºn˘ odev, ktor˘ sa môÏe zachytiÈ na vetviãkách a konároch. VÏdy noste dlhé odolné nohavice. Nenoste ‰perky, krátke nohavice, sandále ani nepracujte bosí. Zopnite si vlasy, aby nesiahali niωie ako po plecia. LEKÁRNIâKA Majte vÏdy po ruke lekárniãku. Presvedãte sa, ãi je ovládanie plynu zablokované pri nastavení na voºnobeh, keì je poistná páãka plynu uvoºnená. Bezpeãnostné vybavenie stroja Táto ãasÈ vysvetºuje rôzne bezpeãnostné funkcie stroja, ako fungujú a základnú in‰pekciu a údrÏbu, ktoré by ste mali vykonávaÈ na zabezpeãenie bezpeãnej prevádzky. Pozrite si ãasÈ âo je ão?, kde nájdete umiestnenie t˘chto ãastí na stroji. Stlaãte páãku plynu a presvedãte sa, ãi sa vracia do svojej pôvodnej polohy, keì ju uvoºníte. Ak údrÏbu stroja nevykonávate správnym spôsobom a servis alebo opravy nevykonáva profesionál, môÏe sa skrátiÈ ÏivotnosÈ stroja a zv˘‰iÈ riziko nehôd. Ak chcete získaÈ viac informácií, kontaktujte najbliωi autorizovan˘ servis. DÔLEÎITÉ! V‰etky servisné a opravné práce na stroji si vyÏadujú ‰peciálne ‰kolenie. Toto zvlá‰È platí o bezpeãnostnom vybavení stroja. Ak stroj neprejde niektorou z kontrol popísan˘ch niωie, doneste ho do servisnej dielne. Pri kúpe ktoréhokoºvek z na‰ich v˘robkov vám zaruãujeme dostupnosÈ odborn˘ch opráv a servis. Ak maloobchodn˘ predajca, ktor˘ vám predáva stroj nie je servisn˘ zástupca, poÏiadajte ho o adresu najbliωej servisnej dielne. Skontrolujte, ãi sa páãka plynu a poistná páãka plynu voºne pohybujú a ãi vratné pruÏiny náleÏite fungujú. Vyhºadajte si in‰trukcie v odseku ·tart. Na‰tartujte stroj a pridajte na pln˘ plyn. Uberte plyn a skontrolujte, ãi sa rezací nástroj zastavil a ãi potom zostal stáÈ. Pokiaº rezací nástroj Slovak – 351 V·EOBECNÉ BEZPEâNOSTNÉ OPATRENIA rotuje aj pri chode stroja na voºnobeh, potom treba skontrolovaÈ alebo opraviÈ nastavenie voºnobehu na karburátore. Vyhºadajte si in‰trukcie v ãasti ÚdrÏba. pouÏívateºa. Tlmiã v˘fuku s katalyzátorom je tieÏ urãen˘ na redukciu ‰kodliv˘ch v˘fukov˘ch plynov. Vypínaã Vypínaã sa pouÏíva na vypnutie motora Na‰tartujte motor a presvedãte sa, ãi sa motor zastaví, keì pohnete vypínaãom do polohy stop. Kryt rezacieho nástroja Tento kryt je urãen˘ na ochranu obsluhy stroja pred odletujúcimi uvoºnen˘mi predmetmi. Kryt zároveÀ chráni obsluhu pred náhodn˘m kontaktom s rezacím nástrojom. Skontrolujte, ãi kryt nie je po‰koden˘ alebo prasknut˘. Ak bol kryt vystaven˘ úderom, alebo ak je prasknut˘, potom sa musí vymeniÈ. VÏdy pouÏívajte správny odporúãan˘ ochrann˘ kryt zodpovedajúci pouÏívanému rezaciemu nástroju. Pozri kapitolu Technické dáta.

VAROVANIE! Nikdy nepouÏívajte rezací nástroj bez schváleného ochranného krytu. Pozri kapitolu Technické dáta. Pokiaº by bol pouÏit˘ nesprávny alebo po‰koden˘ kryt, potom by to mohlo zapríãiniÈ váÏne osobné poranenia. Tlmiã v˘fuku Tlmiã v˘fuku je kon‰truovan˘ na udrÏovanie minimálnych úrovní hluku a na smerovanie v˘fukov˘ch plynov smerom od 352 – Slovak V krajinách s tepl˘m a such˘m podnebím hrozí veºké riziko poÏiaru. Niektoré tlmiãe v˘fuku sú preto vybavené zachytávaãom iskier. Skontrolujte, ãi je tlmiã v˘fuku vo va‰om stroji vybaven˘ tak˘mto zachytávaãom. V prípade tlmiãa v˘fuku je veºmi dôleÏité, aby ste sa riadili pokynmi ohºadom kontroly, údrÏby a servisu stroja. Nikdy nepouÏívajte stroj, ktor˘ má chybn˘ tlmiã v˘fuku! Pravidelne kontrolujte, ãi je tlmiã v˘fuku pevne pripevnen˘ k motoru. Ak je tlmiã v˘fuku na va‰om stroji vybaven˘ zachytávaãom iskier, je potrebné ho pravidelne ãistiÈ. Zanesen˘ zachytávaã spôsobí prehriatie motora a môÏe zapríãiniÈ jeho váÏne po‰kodenie.

VAROVANIE! Tlmiãe vybavené katalyzátorom sa pri pouÏívaní veºmi zahrievajú a ostávajú horúce e‰te nejak˘ ãas po vypnutí. To isté sa t˘ka aj pri voºnobehu. Pri kontakte môÏe dôjsÈ k popáleninám. Existuje riziko poÏiaru. VAROVANIE! Tlmiã v˘fuku obsahuje chemické látky, ktoré môÏu maÈ karcinogénne úãinky. Vyh˘bajte sa kontaktu s t˘mito chemick˘mi látkami v prípade, Ïe sa tlmiã v˘fuku pokazí. V·EOBECNÉ BEZPEâNOSTNÉ OPATRENIA

VAROVANIE! Nezabúdajte, Ïe: Îacia hlava DÔLEÎITÉ! V˘fukové plyny z motora sú horúce a môÏu obsahovaÈ iskry, ktoré môÏu vyvolaÈ poÏiar. Nikdy ne‰tartujte stroj vo vnútri alebo v blízkosti horºavého materiálu! VÏdy musíte zabezpeãiÈ, aby kosiace lanko bolo rovnomerne a tesne natoãené okolo cievky, inak by stroj generoval ru‰ivé vibrácie.

ZniÏilo riziko spätného nárazu.

PredæÏila ÏivotnosÈ rezacej ãasti. DÔLEÎITÉ! PouÏívajte nástroje len s odporúãan˘mi ochrann˘mi krytmi! Pozri kapitolu Technické dáta. Vyhºadajte si in‰trukcie t˘kajúce sa rezacích a kosiacich nástrojov tak, aby ste zabezpeãili správne uchytenie Ïacieho lanka a zvolili správny priemer Ïacieho lanka.

MontáÏ rezacieho nástroja

Zatláãajte nástavec do spojky, k˘m nezapadne na svoje miesto. 354 – Slovak VAROVANIE! Nikdy nepouÏívajte rezací nástroj bez schváleného ochranného krytu. Pozri kapitolu Technické dáta. Pokiaº by bol pouÏit˘ nesprávny alebo po‰koden˘ kryt, potom by to mohlo zapríãiniÈ váÏne osobné poranenia. MONTÁÎ MontáÏ krytu trimovacieho nástroja a montáÏ trimovacej hlavy (T22LS) MontáÏ krytu trimovacieho nástroja a montáÏ trimovacej hlavy (T22LCS)

Priskrutkujte Ïaciu hlavu na hriadeº. Upevnite správny typ krytu trimovacieho nástroja (A) zodpovedajúci pouÏitej trimovacej hlave. Zaveste kryt trimovacej hlavy/kombinovan˘ kryt na svoje miesto na drieku a zaistite ho skrutkou (L).

Otáãajte hriadeºom, k˘m jeden z otvorov uná‰aãa nelícuje s príslu‰n˘m otvorom na telese kuÏeºového prevodu.

V prípade, Ïe vylejete palivo na seba alebo na svoje ‰aty, vymeÀte si ich. Poum˘vajte si v‰etky ãasti tela, ktoré pri‰li do kontaktu s palivom. PouÏite mydlo a vodu.

Pri skladovaní stroja na dlhé obdobia je potrebné vyprázdniÈ nádrÏ. Ohºadom zbavenia sa zvy‰ného paliva sa spojte s benzínov˘m ãerpadlom vo va‰om okolí.

UPOZORNENIE! VÏdy pouÏívajte kvalitnú zmes benzínu a oleja s oktánov˘m ãíslom minimálne 90 (RON). Ak je vበstroj vybaven˘ katalyzátorom (pozri kapitolu Technické údaje), pouÏívajte vÏdy kvalitnú zmes bezolovnatého benzínu a oleja. Olovnat˘ benzín katalyzátor zniãí. Ak je dostupn˘, pouÏívajte benzín s nízkymi emisiami, známy tieÏ ako alkylátov˘ benzín. Palivo so zmesou etanolu, môÏe sa pouÏiÈ E10 (max. 10 % zmes etanolu). PouÏívanie zmesí etanolu vy‰‰ích ako E10 zapríãiní prevádzku s chudobnou zmesou, ão môÏe spôsobiÈ po‰kodenie motora.

Najniωie odporúãané oktánové ãíslo je 90 (RON). Ak prevádzkujete motor pri niωom oktánovom ãísle ako 90, môÏe sa objaviÈ tzv. klepanie. Toto vyvoláva vysokú teplotu motora, ktorá môÏe maÈ za následok váÏne po‰kodenie motora. Ochrann˘ kryt rezacej ãasti musí byÈ nasaden˘ vÏdy pred dopravou alebo skladovaní stroj.

PouÏívajte olej pre dvojtaktné motory Universal, Universal powered by McCULLOCH, ktor˘ sa ‰peciálne vyrába pre vzduchom chladené dvojtaktné motory, aby ste tak dosiahli najlep‰í v˘sledok a v˘kon.

Nikdy nepouÏívajte dvojtaktn˘ olej urãen˘ pre vodou chladené závesné motory, niekedy naz˘van˘ aj olej pre lodné motory (TCW).

Nízkokvalitn˘ olej alebo príli‰ obohatená zmes oleja a paliva môÏu ohroziÈ funkciu katalyzátora a zníÏiÈ jeho ÏivotnosÈ.

VAROVANIE! Pri zaobchádzaní s palivom buìte opatrní. Pamätajte na nebezpeãenstvo poÏiaru, v˘buchu alebo nad˘chania sa v˘parov. Palivo UPOZORNENIE! Stroj je vybaven˘ dvojtaktn˘m motorom a vÏdy sa musí prevádzkovaÈ s pouÏitím zmesi benzínu a dvojtaktného motorového oleja. Je dôleÏité presne nameraÈ mnoÏstvo oleja, ktoré sa má zmie‰aÈ, aby sa zabezpeãilo dosiahnutie správnej zmesi. Pri mie‰aní mal˘ch mnoÏstiev paliva môÏu aj malé nepresnosti znaãne ovplyvniÈ pomer zmesi.

Vyãistite priestor okolo palivového veka. Zneãistenie nádrÏe môÏe spôsobiÈ prevádzkové problémy.

S˘tiã: Vytiahnite s˘tiã. Skontrolujte ãi Ïacia hlava a kryt Ïacieho zariadenia nie sú po‰kodené alebo prasknuté. Îaciu hlavu alebo ochrann˘ kryt vymeÀte, pokiaº boli vystavené nárazom, alebo ak sú niekde prasknuté.

Pred na‰tartovaním stroja musia byÈ v‰etky kryty správne nasadené a nesmú byÈ po‰kodené.

Stroj drÏte vÏdy oboma rukami. Stroj drÏte vpravo vedºa tela. V‰etky ãasti tela udrÏiavajte mimo horúcich plôch. V‰etky ãasti tela udrÏiavajte mimo dosahu otoãného rezacieho nadstavca. DÔLEÎITÉ! V tejto ãasti sú uvedené základné bezpeãnostné opatrenia t˘kajúce sa práce s trimovacím (zastrihávacím) nástrojom. Ak si nie ste istí, ako ìalej postupovaÈ, obráÈte sa na odborníka. Kontaktujte svojho predajcu alebo servisnú dielÀu. Vyvarujte sa kaÏdému pouÏitiu stroja, ktoré podºa vás presahuje va‰e moÏnosti. Pred pouÏitím stroja musíte pochopiÈ rozdiely medzi prerezávaním lesného porastu, kosením trávového porastu a vyÏínaním. Základné bezpeãnostné pravidlá

Pozrite sa okolo seba:

aby ste sa presvedãili, ãi ºudia, zvieratá alebo ostatné veci nemôÏu ovplyvniÈ va‰e ovládanie stroja.

Motor sa musí pred premiestÀovaním stroja vypnúÈ.

Treba zabezpeãiÈ, aby ºudia, zvieratá, atì. nemohli prísÈ do kontaktu s rezacími nástrojmi ani s voºn˘mi telesami odletujúcimi od rezacích nástrojov.

NEZABUDNITE! Stroj smiete pouÏívaÈ len v takom prípade, keì ste schopní privolaÈ pomoc v prípade nehody.

Skontrolujte pracovnú oblasÈ. OdstráÀte v‰etky voºné predmety, ako sú kamene, úlomky skla, klince, oceºové drôty, ‰núry a pod., ktoré by mohli pri kosení vyletúvaÈ alebo sa namotaÈ na rezací nástroj.

NepouÏívajte stroj v nepriazniv˘ch podmienkach, ako sú hustá hmla, siln˘ dáÏì a vietor, krutá zima a podobne. Práca v zlom poãasí je únavná a ãasto priná‰a ìal‰ie riziká, ako sú ‰mykºav˘ povrch, nepredvídateºn˘ smer pádu ap.

Presvedãte sa, Ïe dobre a pevne stojíte. Skontrolujte, ãi okolo vás nie sú prekáÏky (korene, skaly, vetvy, jamy a podobne) pre prípad, Ïe by ste sa muselí náhle pohnúÈ. Dávajte si pozor pri práci na svahu.

Pred odoberaním materiálu namotaného okolo hriadeºa noÏa zastavte chod stroja a rotáciu rezacieho nástroja, lebo inak by to malo za následok riziko poranenia. KuÏeºov˘ prevod sa poãas prevádzky môÏe zahriaÈ a môÏe tak zostaÈ nejak˘ ãas po pouÏití. V prípade dotyku by ste sa mohli popáliÈ.

UdrÏiavajte dobrú rovnováhu a pevn˘ postoj. NenaÈahujte sa príli‰ ìaleko. VÏdy si udrÏiavajte rovnováhu a správny postoj. VAROVANIE! Obsluha stroja ani nikto in˘ nesmie skú‰aÈ odoberaÈ porezan˘ materiál, k˘m je stroj v ãinnosti, alebo k˘m rezn˘ nástroj e‰te rotuje, pretoÏe by to mohlo maÈ za následok váÏne poranenia. VAROVANIE! Dávajte pozor na odletujúce telesá. VÏdy noste schválené chrániãe oãí. Nikdy sa nenakláÀajte ponad kryt rezacieho nástroja. Kamene, úlomky, atì. môÏu vyletieÈ do oãí a zapríãiniÈ slepotu alebo váÏne poranenie. Neoprávnené osoby udrÏiavajte v bezpeãnej vzdialenosti. Deti, zvieratá, diváci a pomocníci sa musia zdrÏiavaÈ v bezpeãnej vzdialenosti najmenej 15 m. Ak sa niekto priblíÏi bliωie, musíte stroj ihneì zastaviÈ. Nikdy neotáãajte strojom v prevádzke okolo seba bez toho, aby ste sa presvedãili, ãi sa niekto nenachádza v nebezpeãnej zóne. Slovak – 359 PRACOVNÉ TECHNIKY Základné pracovné techniky kolíkov, budov a podobne. UPOZORNENIE! Táto technika zvy‰uje r˘chlosÈ opotrebovania Ïacieho lanka. Stroj vÏdy po kaÏdej pracovnej ãinnosti spomaºte na r˘chlosÈ voºnobehu. Dlhé obdobia práce na pln˘ plyn bez zaÈaÏenia stroja môÏu viesÈ k váÏnemu po‰kodeniu motora.

VAROVANIE! Niekedy sa vetvy alevo zvy‰ky rastlín zachytia medzi kryt a rezn˘ nástroj. Pred ãistením vÏdy vypnite chod stroja. VAROVANIE! Nadmerné vystavovanie sa vibráciam môÏe spôsobiÈ problémy s krvn˘m obehom u ºudí, ktorí ho majú zhor‰en˘, a taktieÏ môÏe spôsobiÈ po‰kodenie nervov. Ak sa u vás objavia príznaky nadmerného vystavenia sa vibráciam, kontaktujte svojho lekára. Tieto príznaky sú t⁄pnutie, strata citu, chvenie, pichanie, bolesÈ, strata sily, zmeny vo farbe a stave pleti. Príznaky sa beÏne pociÈujú v prstoch, na rukách alebo na zápästí. Riziko je väã‰ie pri nízkych teplotách.

Îacie lanko sa opotrebuje r˘chlej‰ie a musí sa nahrádzaÈ omnoho ãastej‰ie pri práci medzi kameÀmi, tehlami, betónom, kovov˘m plotom, atì. ako pri práci, kde prichádza do kontaktu so stromami a dreven˘mi plotmi.

VyÏínanie je ideálne na kosenie trávy, ktorá je ÈaÏko dostupná s pouÏitím normálnej kosaãky. Pri kosení udrÏiavajte Ïacie lanko paralelne so zemou. Vyhnite sa tlaãeniu Ïacej hlavy proti zemi, lebo tak sa môÏe po‰kodzovaÈ trávnik ako aj nástroj.

Poãas normálneho kosenia nepripustite neustály kontakt Ïacej hlavy so zemou. Neustály kontakt tohoto typu môÏe zapríãiniÈ po‰kodenie a nadmerné opotrebovanie Ïacej hlavy. VyÏínanie trávnika pomocou Ïacej hlavy VyÏínanie

Fúkací efekt rotujúceho lanka moÏno vyuÏiÈ na r˘chle a ºahké vyãistenie plochy. Rotujúce lanko udrÏiavajte paralelne so zametanou zemou a pohybujte sa ponad zem vejárovito tam a späÈ.

Niektoré tlmiãe v˘fuku sú vybavené ‰peciálnou sieÈkou na zachytávanie iskier. Ak má va‰a píla tento typ tlmiãa, mali by ste sieÈku ãistiÈ aspoÀ jedenkrát t˘Ïdenne. Najlep‰ie sa sieÈka ãistí drôtenou kefou. Zachytávaã tlmiãa v˘fuku bez katalyzátora je potrebné raz za t˘ÏdeÀ vyãistiÈ alebo ho v prípade potreby vymeniÈ. Zachytávaã tlmiãa v˘fuku s katalyzátorom sa musí kontrolovaÈ a v prípade potreby raz za mesiac vyãistiÈ. Ak je zachytávaã po‰koden˘, treba ho vymeniÈ. Ak je zachytávaã ãasto zanesen˘, môÏe byÈ po‰koden˘ katalyzátor. Ak chcete skontrolovaÈ tlmiã v˘fuku, kontaktujte svojho predajcu. Zanesen˘ zachytávaã spôsobí prehriatie stroja a môÏe spôsobiÈ po‰kodenie valca a piestu. UPOZORNENIE! Nikdy nepouÏívajte stroj, ktor˘ má chybn˘ tlmiã v˘fuku.

VAROVANIE! Ak otáãky pri voºnobehu nemoÏno nastaviÈ, tak aby sa rezn˘ nástroj zastavil, spojte sa s predajcom/ servisnou dielÀou. NepouÏívajte stroj, k˘m nebol správne nastaven˘ alebo opraven˘. Tlmiã v˘fuku UPOZORNENIE! Niektoré tlmiãe v˘fuku sú vybavené katalyzátorom. V kapitole Technické údaje zistíte, ãi má vበstroj katalyzátor. VAROVANIE! Tlmiãe vybavené katalyzátorom sa pri pouÏívaní veºmi zahrievajú a ostávajú horúce e‰te nejak˘ ãas po vypnutí. To isté sa t˘ka aj pri voºnobehu. Pri kontakte môÏe dôjsÈ k popáleninám. Existuje riziko poÏiaru. Chladiaci systém Na udrÏiavanie ão najniωej pracovnej teploty je stroj vybaven˘ chladiacim systémom.

Tlmiã v˘fuku je navrhnut˘ na zniÏovanie hladiny hluku a na smerovanie v˘fukov˘ch plynov preã od obsluhy. V˘fukové plyny sú horúce a môÏu obsahovaÈ iskry, ktoré, ak sú namierené proti suchému a horºavému materiálu, môÏu spôsobiÈ poÏiar.

Chladiacich rebier na valci. Oãistite chladiaci systém raz do t˘ÏdÀa kefkou, príp. pri nároãnej‰ích podmienkach ãastej‰ie. ·pinav˘ alebo zablokovan˘ chladiaci systém má za následok prehriatie stroja, ktoré spôsobuje po‰kodenie piestu a valca. Slovak – 361 ÚDRÎBA Zapaºovacia svieãka Vzduchov˘ filter Stav zapaºovacej svieãky je ovplyvnen˘: Vzduchov˘ filter treba pravidelne ãistiÈ, aby sa odstránili prach a ‰pina a vyhlo sa tak:

Nesprávnym nastavením karburátora.

Nesprávnou zmesou paliva (príli‰ veºa alebo nesprávny druh oleja).

Tieto ãinitele spôsobujú povlaky na elektródach zapaºovacej svieãky, ktoré môÏu maÈ za následok prevádzkové problémy a ‰tartovacie ÈaÏkosti. Ak má stroj nízky v˘kon, problémy pri na‰tartovaní alebo prajuce nedostatoãne: pred podniknutím ìal‰ích krokov vÏdy skontrolujte zapaºovaciu svieãku. Ak je zapaºovacia svieãka ‰pinavá, oãistite ju a skontrolujte, ãi medzera medzi elektródami je 0,5 mm. Zapaºovacia svieãka by sa mala vymeniÈ po pribliÏne mesaãnej prevádzke, alebo ak treba aj skôr. V extrémne pra‰nom prostredí ãistite filter kaÏd˘ch 25 hodín alebo ãastej‰ie. âistenie vzduchového filtra OdstráÀte kryt vzduchového filtra a vytiahnite filter. Umyte ho v teplej mydlovej vode. Pred vloÏením skontrolujte, ãi je filter such˘. UPOZORNENIE! VÏdy pouÏívajte odporúãan˘ typ zapaºovacej svieãky! Nesprávna zapaºovacia svieãka môÏe váÏne po‰kodiÈ piest/valec. Skontrolujte, ãi je zapaºovacia svieãka správne nasadená. Dvojdielny hriadeº Pohybliv˘ koniec hriadeºa v dolnom hriadeli treba namazaÈ príslu‰n˘m mazadlom kaÏd˘ch 30 hodín. Existuje riziko, Ïe pohyblivé konce hriadeºa (dráÏkové spojenie) na modeloch s dvojdielnym hriadeºom sa môÏu zadrieÈ, pokiaº by neboli pravidelne mazané. Vzduchov˘ filter, ktor˘ sa pouÏíva nejakú dobu, nemoÏno celkom oãistiÈ. Preto sa musí v pravideln˘ch intervaloch nahrádzaÈ nov˘m. Po‰koden˘ filter sa musí vÏdy vymeniÈ. Ak pouÏívate stroj v pra‰nom prostredí, vzduchov˘ filter musí byÈ namoãen˘ v oleji. Pozrite si pokyny v ãasti Olejovanie vzduchového filtra. Olejovanie vzduchového filtra VÏdy pouÏívajte olej do filtra od spoloãnosti, ã. tovaru 531 00 92-48. Olej do filtra obsahuje rozpú‰Èadlo, pomocou ktorého presiakne do celého filtra. Vyhnite sa preto kontaktu s pokoÏkou. VloÏte filter do plastového vrecka a vylejte naÀ olej. Premieste plastové vrecko, aby sa olej dostal do filtra. Pred vloÏením filtra do stroja vytlaãte vo vrecku z filtra prebytoãn˘ olej a vylejte ho. 362 – Slovak ÚDRÎBA Nikdy nepouÏívajte beÏn˘ motorov˘ olej. Tento typ oleja cez filter veºmi r˘chlo presiakne a nahromadí sa v spodnej ãasti. KuÏeºov˘ prevod Prevod so ‰ikm˘m ozubením je naplnen˘ správnym mnoÏstvom mazadla uÏ vo v˘robnom závode. Napriek tomu pred pouÏitím stroja treba skontrolovaÈ, ãi je prevod s kuÏeºov˘m ozubením naplnen˘ mazadlom do troch ‰tvrtín. PouÏívajte ‰peciálne mazadlo firmy HUSQVARNA. Mazivo v kuÏeºovom ozubenom prevode nie je zvyãajne potrebné meniÈ, mení sa iba v prípade opráv. Slovak – 363 ÚDRÎBA Plán údrÏby Nasleduje zoznam postupov údrÏby, ktoré musíte vykonaÈ. Väã‰ina z nich je opísaná v ãasti ÚdrÏba. PouÏívateº môÏe vykonávaÈ iba údrÏbu a servis popísané v návode na obsluhu. Nároãnej‰ie práce sa musia vykonávaÈ v autorizovanej servisnej dielni. ÚdrÏba Denná údrÏba Vyãistite vonkaj‰ok stroja.

Skontrolujte, ãi poistná páãka plynu a plyn z hºadiska bezpeãnosti fungujú správne.

Skontrolujte, ãi kryt nie je po‰koden˘ alebo prasknut˘. Ak bol kryt vystaven˘ úderom, alebo ak je prasknut˘, potom sa musí vymeniÈ.

Skontrolujte, ãi Ïacia hlava nie je po‰kodená alebo prasknutá. V prípade potreby vymeÀte Ïaciu hlavu.

Skontrolujte, ãi sú matice a skrutky dotiahnuté.

Skontrolujte, ãi nie sú po‰kodené ãasti na tlmenie vibrácií.

Vyãistite vonkaj‰ok zapaºovacej svieãky. Odmontujte ju a skontrolujte medzeru medzi elektródami. Nastavte medzeru na 0,5 mm alebo vymeÀte zapaºovaciu svieãku. Skontrolujte, ãi je zapaºovacia svieãka správne nasadená.

Skontrolujte, ãi nie sú spojka, pruÏiny spojky a bubon spojky opotrebované. Potrebnú v˘menu vykoná autorizovaná servisná dielÀa.

VymeÀte zapaºovaciu svieãku. Skontrolujte, ãi je zapaºovacia svieãka správne nasadená.

Odporúãané maximálne otáãky pri voºnobehu, ot./min.

R˘chlosÈ v˘vodného hriadeºa, ot./min.

4.22/3.49 3.79/3.12 Motor Zapaºovací systém Palivov˘ a mazací systém Kapacita palivovej nádrÏe, litre HmotnosÈ HmotnosÈ bez paliva, rezného nástroja a chrániãa, kg Emisie hluku (pozri poznámku 1) Hladina hluku (viì poznámka 2) Ekvivalentná hladina akustického tlaku pri uchu pouÏívateºa meraná podºa normy EN ISO 11806 a ISO 22868, dB(A): Vybaven˘ vyÏínacou hlavou (originál) Hladiny vibrácií (viì poznámka 3) Ekvivalentná hladina vibrácií (ahv,eq) na rukovätiach, meraná podºa normy EN ISO 11806 a ISO 22867, m/s2. Vybaven vyÏínacou hlavou (originál), vºavo/vpravo Poznámka 1: Emisie hluku do okolia sa merajú ako akustick˘ v˘kon (LWA) v súlade so smernicou EÚ 2000/14/ES. Uvádzaná hladina akustického v˘konu pre stroj bola meraná s originálnym rezacím nástrojom, ktor˘ produkuje najvy‰‰iu úroveÀ. Rozdiel medzi zaruãen˘m a nameran˘m akustick˘m v˘konom je, Ïe zaruãen˘ akustick˘ v˘kon zah⁄Àa aj rozptyl v˘sledkov merania a rozdiely medzi jednotliv˘mi strojmi rovnakého modelu v súlade so smernicou 2000/14/ES. Poznámka 2: Uvádzané údaje pre ekvivalentnú hladinu akustického tlaku majú typick˘ ‰tatistick˘ rozptyl (‰tandardnú odch˘lku) 1 dB (A). Poznámka 3: Uvádzané údaje pre ekvivalentnú hladinu vibrácií majú typick˘ ‰tatistick˘ rozptyl (‰tandardnú och˘lku) 1 m/s2. Schválené príslu‰enstvo Typ T22LS T22LCS Kryt na rezací nástroj, art. ã. Závit hriadeºa noÏa M10 Îacia hlava P25 (kábel Ø 2,0 mm) 574 55 72-01 P25 (kábel Ø 2,0 mm) 574 61 31-01 Závit hriadeºa noÏa M10 Îacia hlava Slovak – 365 TECHNICKÉ ÚDAJE Pre uvedené modely sa odporúãajú nasledujúce nástavce. Schválené príslu‰enstvo âíslo artiklu PouÏitie s Nástavec kultivátora CAC 577 61 62-02
