HASZNÁLATI ÚTMUTATÓ T22LCS MC CULLOCH

Egyezményes jelek Csak nem fémbŒl készült, rugalmas vágófelszereléshez való, mint a trimmerfızŒs nyírófej. A gépen, ill. a kézikönyvben látható szimbólumok: VIGYÁZAT! A tisztító, bokorvágó és trimmelŒ fırészek veszélyesek lehetnek! A vigyázatlan vagy helytelen használat komoly vagy halálos kimenetelı sérülésekhez vezethet a dolgozó illetve környezete számára. Rendkívül fontos, hogy Ön végigolvassa a használati útmutatót és megértse annak tartalmát. Olvassa el figyelmesen a használati utasítást, és gyŒzŒdjön meg róla, hogy megértette azt, mielŒtt a gépet használatba veszi. VédŒsisak, ahol fennáll a veszélye annak, hogy tárgyak eshetnek a földre Jóváhagyott hallásvédŒt

Jóváhagyott szemvédŒk A maximális fordulatszám, kifelé haladó tengely, ford./ perc. A gépen szereplŒ többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik. A motort a stop kapcsoló stop állásba húzásával állíthatja le. FIGYELEM! A stop kapcsoló automatikusan visszatér start állásba. A véletlen beindítás elkerülése érdekében szereléskor, ellenŒrzéskor vagy karbantartáskor húzza le a gyertyapipát a gyújtógyertyáról.

Ez a termék megfelel a CE-normák követelményeinek. Legyen óvatos a kivetett és visszapattanó tárgyakkal. A gép kezelŒje ügyeljen arra, hogy a munka során se ember, se állat ne jöjjön 15 m-nél közelebb a munkaterülethez. Használjon mindig megfelelŒ védŒkesztyıt. Használjon stabil, nem csúszós csizmát. 240 – Hungarian Üzemanyagpumpa. A környezet zajszennyezése az Európai Gazdasági Közösség direktívája szerint. A gép zajkibocsátása a Mıszaki adatok címı fejezetben és a címkén szerepel. Viseljen mindig:

Gyújtás; szívató: Állítsa a szívatógombot szívatóállásba. Használjon mindig megfelelŒ védŒkesztyıt. 15 m 50FT 15 m 50FT Rendszeres tisztítás szükséges. Szemrevételezés. TARTALOMJEGYZÉK Tartalomjegyzék

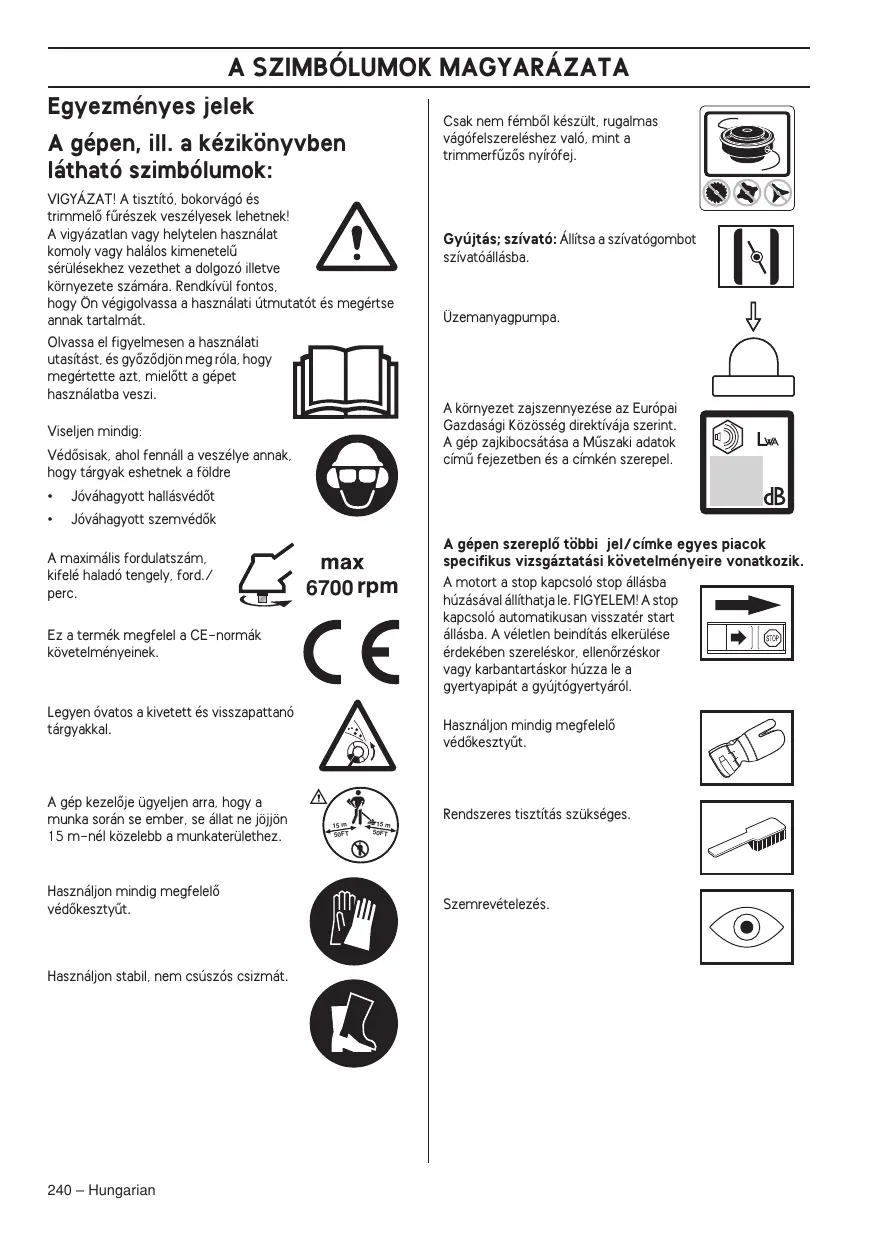

A SZIMBÓLUMOK MAGYARÁZATA

Egyezményes jelek ..................................................... A gépen, ill. a kézikönyvben látható szimbólumok: ..... TARTALOMJEGYZÉK Tartalomjegyzék ......................................................... Indítás elŒtt a következŒkre ügyeljen: ......................... BEVEZETÉS Tisztelt vásárlónk! ....................................................... MI MICSODA? A trimmelŒ fırész alkatrészei ..................................... ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Fontos ......................................................................... Személyi védŒfelszerelés ........................................... A gép biztonsági felszerelése ..................................... Vágószerkezet ............................................................ ÖSSZESZERELÉS A hurokfogantyú összeszerelése ................................ A kéttagú hajtótengelycsŒ összeszerelése és szétszerelése ............................................................. A vágóegység felszerelése .......................................... A trimmervédŒ és a nyírófej felszerelése .................... A trimmervédŒ és a nyírófej felszerelése .................... ÜZEMANYAGKEZELÉS Üzemanyagbiztonság ................................................. Üzemanyagkeverék .................................................... Tankolás ..................................................................... BEINDÍTÁS ÉS LEÁLLÍTÁS Indítás elŒtti ellenŒrzés ............................................... Beindítás és leállítás .................................................... MUNKATECHNIKA Általános munkavédelmi utasítások ............................ KARBANTARTÁS Porlasztó ..................................................................... Kipufogódob ............................................................... A hıtŒrendszer ........................................................... Gyújtógyertya ............................................................. Kéttagú hajtótengelycsŒ ............................................. LevegŒszırŒ ............................................................... Karbantartási séma .....................................................

Mıszaki adatok ........................................................... Termékazonossági EGK-bizonyítvány ........................ Indítás elŒtt a következŒkre ügyeljen:

Olvassa el figyelmesen a használati utasítást.

VIGYÁZAT! Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat. Ezért mindig használjon megfelelŒ zaj elleni fülvédŒt.

VIGYÁZAT! A gép eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Használjon mindig eredeti pótalkatrészeket. Nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez vagy halálos balesetekhez vezethetnek. VIGYÁZAT! A helytelenül vagy gondatlanul használt tisztító, bokorvágó és trimmelŒ fırészek veszélyes szerszámok lehetnek, használatuk komoly vagy halálos kimenetelı sérülésekhez vezethet a dolgozó illetve környezete számára. Rendkívül fontos, hogy Ön elolvassa és megértse e használati utasítás tartalmát.

Hungarian – 241 BEVEZETÉS Tisztelt vásárlónk! Köszönjük, hogy McCulloch terméket választott. Így részesévé válik egy régen, még a II. világháború ideje alatt indult történetnek, amikor a McCulloch Corporation megkezdte a motorok gyártását. A McCulloch 1949-ben mutatta be elsŒ könnyı egyszemélyes láncfırészét, és ezzel a faipar visszavonhatatlanul megváltozott. Egyre újabb és újabb megoldású láncfırészek évtizedei következtek, és az üzlet bŒvült, elŒbb repülŒgép- és gokartmotorokkal az 50-es években, majd miniláncfırészekkel a 60-as években. KésŒbb, a 70-es és 80-as években trimmerekkel és lomfúvókkal egészült ki a cég termékskálája. A McCulloch ma a Husqvarna vállalatcsoport tagjaként viszi tovább a céget fél évszázadon át fémjelezŒ hatékony motorok, technikai innovációk és erŒs szerkezetı kialakítások hagyományát. LegfŒbb prioritásaink közé tartozik az üzemanyag-fogyasztás, a kibocsátás és a zajszint csökkentése, valamint a biztonság és a felhasználóbarátság növelése. Bízunk benne, hogy elégedett lesz a megvásárolt McCulloch termékkel, és hogy az hosszú idŒn át segítŒtársa lesz a munkában. A termék élettartama hosszabb lesz, ha szem elŒtt tartja az ebben a kezelŒi kézikönyvben olvasható tanácsokat a használattal, szervizeléssel és karbantartással kapcsolatban. Amennyiben professzionális segítségre van szüksége a szervizeléshez vagy javításhoz, használja a www.mcculloch.com címen található szervizkeresŒt. A McCulloch folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején elŒzetes tájékoztatás nélkül változtasson. Jelen kézikönyv a www.mcculloch.com. címrŒl is letölthetŒ. 242 – Hungarian MI MICSODA?

A trimmelŒ fırész alkatrészei

Nyírófej 11 Gyertyapipa és gyújtógyertya

A kenŒanyag betöltése, szögváltómı 12 Indítószerkezet

Szögváltómı 13 Indítófogantyú

A vágófelszerelés védŒrésze 14 Üzemanyagtartály

HajtóengelycsŒ 15 A légszırŒ zárófedele

Hajtótengelycsukló 16 Üzemanyagpumpa.

Hurokfogantyú 17 Szívatószabályozó

Gázadagológomb 18 Meghajtótárcsa

Leállító kapcsoló 19 Használati utasítás 10 Gázadagoló-retesz 20 Kombinált kulcs Hungarian – 243 ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK Fontos

FONTOS! A gép kizárólag fınyírásra való. A motort mint meghajtó eszközt kizárólag a Mıszaki adatok címı fejezetben ajánlott vágófelszerelésekhez használja. Soha ne használja a gépet, ha fáradt, ha szeszesitalt fogyasztott, vagy ha olyan gyógyszert szed, amely befolyásolhatja a látását, az ítélŒképességét vagy a koordinációs képességét. Viseljen személyi védŒfelszerelést. Lásd a Személyi védŒfelszerelés címı fejezetben szereplŒ utasításokat. Soha ne használjon olyan gépet, amelynek eredeti konstrukcióján bármilyen módon is változtattak. Soha ne használjon olyan gépet, amely hibás. Végezze el az ebben a használati utasításban elŒírt ellenŒrzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakképzett szerelŒnek kell elvégeznie. Lásd a Karbantartás címı fejezetben leírtakat. A gép elindítása elŒtt az összes takarólemezt, védŒlemezt és fogantyút fel kell szerelni. Az áramütés veszélyének elkerülése érdekében gyŒzŒdjön meg arról, hogy a gyújtógyertya-pipa és a gyújtáskábel nem sérült. A gép kezelŒje ügyeljen arra, hogy a munka során se ember, se állat ne jöjjön közelebb 15 m-nél. Ha ugyanazon a munkaterületen többen is dolgoznak, a biztonsági távolságnak minimum dupla fahossznak, de minimum 15 méternek kell lennie. Használat elŒtt végezze el a gép általános ellenŒrzését, lásd a karbantartási ütemezést.

VIGYÁZAT! A gép mıködés közben elektromágneses mezŒt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a gép alkalmazása elŒtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát. VIGYÁZAT! A motort nem szabad zárt vagy rosszul szellŒzŒ helyen járatni, mert a kipufogógázok fulladást vagy szénmonoxid-mérgezést okozhatnak. 244 – Hungarian VIGYÁZAT! Soha ne engedje, hogy gyermekek használják a gépet, vagy a gép közelében tartózkodjanak. Mivel a gép rugós stop kapcsolóval van felszerelve, és enyhe mozgatással vagy az indítókarra kifejtett kis erŒvel is beindítható, bizonyos körülmények között kisgyermekek is elegendŒ erŒt tudnak kifejteni a gép elindításához. Ez súlyos személyi sérüléshez vezethet. Ezért a gyertyapipát mindig húzza le a gyújtógyertyáról, ha nem tud folyamatosan felügyelni a gépre. Személyi védŒfelszerelés FONTOS! A helytelenül vagy gondatlanul használt tisztító, bokorvágó és trimmelŒ fırészek veszélyes szerszámok lehetnek, használatuk komoly vagy halálos kimenetelı sérülésekhez vezethet a dolgozó illetve környezete számára. Rendkívül fontos, hogy Ön elolvassa és megértse e használati utasítás tartalmát. Amikor a gépet használja, viseljen mindig jóváhagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem küszöböli ki a sérülések kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelŒ felszerelés kiválasztásához kérje kereskedŒ segítségét.

VIGYÁZAT! Amikor fülvédŒt visel, mindig figyeljen a figyelmeztetŒ jelzésekre és hangokra. A motor leállítása után azonnal vegye le a fülvédŒket

VédŒsisak, ahol fennáll a veszélye annak, hogy tárgyak eshetnek a földre

Használjon elegendŒ hangtompító hatással rendelkezŒ fülvédŒket. ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK SZEMVÉDà Mindig viseljen jóváhagyott szemvédŒ felszerelést. Ha arcvédŒt használ, jóváhagott védŒszemüveget is kell viselnie. Jóváhagott védŒszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EU-országok) szabványoknak. FONTOS! A gép szervizeléséhez és javításához speciális szakmai kiképzésre van szükség. Ez különösen érvényes a gép biztonsági felszerelésére. Ha az Ön gépe nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizmıhelyéhez. Bármely termékünk megvásárlásakor garantáljuk a szakképzett javítást és szervizelést. Ha a gépet nem szervizmıhellyel rendelkezŒ szakkereskedŒtŒl vásárolta, akkor kérje el tŒle a legközelebbi szervizmıhely címét.

Szükség esetén, például a vágófelszerelés összeszerelésénél, ajánlatos védŒkesztyıt viselni. CSIZMÁK Használjon stabil, nem csúszós csizmát. RUHÁZAT

VIGYÁZAT! Soha ne használjon olyan gépet, amelynek hibás a biztonsági felszerelése. Végezze el a gép biztonsági felszerelésének ellenŒrzését és a karbantartási munkálatokat az ebben a fejezetben leírtak szerint. Ha a gép az elŒírt ellenŒrzések valamelyikénél nem fe Gázadagoló-retesz A gázadagoló-reteszt a véletlen gázadagolás megakadályozása céljából alakították ki. Amikor a reteszgombot (A) benyomja (= azaz amikor megfogja a fogantyút), akkor szabaddá teszi a gázadagoló gombot (B). Amikor a fogantyút elengedi, akkor úgy a gázadagoló gomb, mint a reteszgomb visszaugrik eredeti helyzetébe. ErrŒl két egymástól független rugórendszer gondoskodik. Ez azt jelenti, hogy a fogantyú elengedésekor a gázadagoló gomb automatikusan üresjárati állásban rögzül. Viseljen sırı szövésı anyagból készült ruházatot, amely nem túl bŒ, nehogy beakadjon a gallyakba és a bokrok ágaiba. Használjon mindig erŒs anyagból készült hosszúnadrágot. Ne viseljen ékszereket, rövidnadrágot, szandált, illetve ne legyen mezítláb. Ügyeljen rá, hogy haja ne lógjon a vállára.

Mindig legyen a közelben elsŒsegélykészlet. GyŒzŒdjön meg arról, hogy felengedett reteszgombbal a gázadagológomb üresjárati helyzetben rögzített. A gép biztonsági felszerelése Ez a fejezet elmagyarázza a gép különbözŒ biztonsági felszereléseit, azok mıködését, valamint azt az ellenŒrzést és karbantartást, amelyrŒl a biztonságos használat érdekében gondoskodnia kell. Lásd a Mi micsoda címı fejezetet arról, hogy a különbözŒ alkatrészek hol találhatók meg a gépen. Nyomja le a reteszgombot, és gyŒzŒdjön meg arról, hogy az visszatér az eredeti állásába miután felengedi. Ha a gép karbantartását nem megfelelŒen végzik, illetve a javítási és szervizmunkálatokat nem képzett szakemberrel végeztetik el, a gép balesetveszélyessé válhat és várható élettartama is csökkenhet. További információért forduljon a legközelebbi szakszerviz munkatársaihoz. Hungarian – 245 ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK EllenŒrizze, hogy a gázadagológomb és a reteszgomb szabadon mozog, és, hogy a nyomórugók megfelelŒen mıködnek.

VIGYÁZAT! Vágófelszerelést jóváhagyott védelem nélkül semmilyen körülmények között ne használjon. Lásd a Mıszaki adatok címı fejezetet. Nem megfelelŒ, vagy meghibásodott védelem komoly személyi sérülést idézhet elŒ. Kipufogódob Lásd az Indítás címı fejezetet. Kapcsolja be a gépet és adjon teljes gázt. Engedje el a gázszabályozót és gyŒzŒdjön meg róla, hogy a vágófelszerelés leállt és teljesen mozdulatlan. Ha a vágószerszám alapjáratban is forog, ellenŒrizze a porlasztó alapjáratának beállítását. Lásd a Karbantartás címı fejezetben szereplŒ utasításokat. A kipufogódobot arra a feladatra tervezték, hogy a zajszintet minimálisra csökkentse, és hogy a kipufogógázokat a kezelŒ közelébŒl elvezesse. A katalizátorral ellátott hangfogó a kipufogógázban lévŒ ártalmas anyagokat is csökkenti. Leállító kapcsoló Használja a leállító kapcsolót a motor leállítására. Indítsa be a motort, és gyŒzŒdjön meg arról, hogy az leáll, ha a leállítókapcsolót stopállásba helyezi. A vágófelszerelés védŒrésze Ez a védŒegység védi a kezelŒt a felcsapódó tárgyaktól. A védŒegység azt is megakadályozza, hogy a kezelŒ a vágófelszereléshez érjen. EllenŒrizze, hogy a védŒegység ép-e, és nincs-e rajta repedés. Ha a védŒlemezek sérültek, ütést kaptak, ki kell cserélni Œket. Mindig a vágófelszereléshez javasolt pengevédŒt használja. Lásd a Mıszaki adatok címı fejezetet. A száraz és meleg klímájú országokban nagyobb a tızveszély. Ezért az ide szállított berendezéseket úgynevezett szikrafogóhálóval látjuk el. EllenŒrizze, hogy az Ön gépének hangfogóján van-e ilyen háló. Nagyon fontos, hogy a felhasználó kövesse a kipufogódobra vonatkozó ellenŒrzési, karbantartási és szervizelŒírásokat. Soha ne használjon olyan gépet, amelynek hibás a kipufogódobja. Rendszeresen ellenŒrizze, hogy a kipufogódob biztonságosan hozzá van rögzítve a géphez. Ha az Ön gépén a kipufogódob szikrafogó hálóval rendelkezik, akkor azt rendszeresen tisztítani kell. EltömŒdött háló a motor túlmelegedését okozza, ami a motor komoly károsodásához vezethet. 246 – Hungarian ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

VIGYÁZAT! A katalízises elemekkel ellátott hangfogók erŒsen felhevülnek munka közben és a munka után is melegek maradnak egy ideig. Ez az üresjáratra is vonatkozik. A kipufogó érintése égési sérüléseket okozhat. Ne feledkezzen meg a tızveszélyrŒl! Nyírófej FONTOS! A zsinór legyen mindig szorosan és egyenletesen a dobra tekerve, ellenkezŒ esetben egészségre ártalmas rezgések keletkeznek a gépben.

Csak ajánlott nyírófejeket és zsinórokat használjon. Ezek a gyártó által ellenŒrzöttek, hogy megfeleljenek az adott motor méretének. Ez különösen fontos a teljesen automatizált nyírófejek használata esetén. Csak javasolt vágófelszerelést használjon. Lásd a Mıszaki adatok címı fejezetet.

Egy kisebb géphez általában kisebb nyírófejek szükségeltetnek, és fordítva. Ez azért van így, mert a zsinórral történŒ nyírás esetén a motor sugárirányban löki a zsinórt a nyírófejtŒl, és ugyanakkor a kaszálandó fı ellenállásába ütközik.

A zsinór hossza szintén lényeges. Egy hosszabb zsinór nagyobb teljesítményı motort igényel, mint egy ugyanolyan keresztmetszetı, rövidebb zsinór.

A trimmervédŒn lévŒ késnek épnek kell lennie. A kés a zsinór megfelelŒ méretıre történŒ vágásához való.

A zsinór élettartama növelhetŒ, ha pár napon át vízben áztatjuk. A zsinór így erŒsebb lesz, és élettartama növekszik. VIGYÁZAT! A hangtompító belsejében rákkeltŒ vegyi anyagok is lehetnek. Ügyeljen arra, hogy a hangtompító esetleges sérülésekor ne érintse meg ezeket az anyagokat. VIGYÁZAT! Gondoljon rá, hogy: A motor kipufogógázai forróak, és lehet bennük szikra, mely tüzet okozhat. Soha ne indítsa be a gépet zárt helyiségben vagy gyúlékony anyagok közelében! Vágószerkezet Ez a fejezet leírja, hogy hogyan válassza ki és tartsa karban a vágószerkezetet, ahhoz, hogy:

Csökkentse a visszarúgás veszélyét.

A legnagyobb vágóteljesítményt érje el.

Növelje a vágószerkezet élettartamát. FONTOS! A vágófelszerelést kizárólag az általunk ajánlott védelemmel használja! Lásd a Mıszaki adatok címı fejezetet. A helyes zsinóradagoláshoz és megfelelŒ zsinórátmérŒ kiválasztásához lásd a vágófelszerelés elŒírásait.

VIGYÁZAT! MielŒtt bármilyen munkát végezne a vágófelszerelésen, kapcsolja ki a motort. A vágófelszerelés a gázszabályozó elengedése után is forog. GyŒzŒdjön meg róla, hogy a vágóeszköz leállt, vegye le a vezetéket a gyújtógyertyáról, és csak azután kezdjen dolgozni rajta. VIGYÁZAT! Sérült vágófelszerelés használata növeli a balesetveszélyt. Hungarian – 247 ÖSSZESZERELÉS A hurokfogantyú összeszerelése

Az egység használata elŒtt húzza meg erŒsen a szárnyas anyát. Pattintsa rá a hurokfogantyút a hajtótengelycsŒre. Figyelem, a hurokfogantyút a hajtótengelycsövön elhelyezkedŒ nyíljelzések közé kell felerŒsíteni. Szétszerelés:

Lazítsa meg a csatlakozót a szárnyas anya (legalább 3szori) elforgatásával.

Nyomja meg és tartsa lenyomva a gombot (C). A motor végét szilárdan tartva húzza ki egyenesen a toldalékot a csatlakozóból. Rögzítse a csapszeget, a szorítólemezt és a szárnyas csavaranyát az ábra szerint. Húzza meg a szárnyas csavaranyát. A kéttagú hajtótengelycsŒ összeszerelése és szétszerelése Összeszerelés:

A szárnyas anya elforgatásával lazítsa meg a csatlakozót.

A vágóegység felszerelése

A toldalékon lévŒ fület (A) igazítsa a csatlakozón lévŒ nyíláshoz (B).

Nyomja a toldalékot a csatlakozóba, amíg az a helyére nem pattan. 248 – Hungarian

VIGYÁZAT! Vágófelszerelést jóváhagyott védelem nélkül semmilyen körülmények között ne használjon. Lásd a Mıszaki adatok címı fejezetet. Nem megfelelŒ, vagy meghibásodott védelem komoly személyi sérülést idézhet elŒ. ÖSSZESZERELÉS A trimmervédŒ és a nyírófej felszerelése (T22LS) A trimmervédŒ és a nyírófej felszerelése (T22LCS)

Állítsa be a védŒegységet az ábra szerint. Húzza meg alaposan.

Szerelje fel a porcsészét a tengelyre. A porcsészének teljesen körül kell zárnia a csavaranyát.

Tartsa a porcsészét egy csavarkulccsal, hogy a tengely ne forogjon.

Csavarja rá a nyírófejet a tengelyre. Szerelje föl a trimmervédŒt (A) a nyírófejjel végzendŒ munkához. Akassza be a trimmervédŒ/kombivédŒ egységet a hajtótengelycsŒ rögzítŒegységébe és rögzítse egy csavarral (L).

Helyezze fel a meghajtótárcsát (B) a kifelé menŒ tengelyre.

Addig forgassa a pengetengelyt, amíg a meghajtótárcsa nyílása és a váltóház megfelelŒ nyílása egybe nem esik.

Helyezze be a zárópecket (C) a nyílásba, és rögzítse a tengelyt.

Csavarja a nyírófejet/mıanyagkéseket (H) a forgás irányába.

A szétszerelés a mıveletek ellentétes sorrendben történŒ elvégzésével történik. Hungarian – 249 ÜZEMANYAGKEZELÉS Üzemanyagbiztonság Benzin Soha ne kapcsolja be a gépet:

Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni.

Ha az üzemanyag ráfolyt Önre illetve a ruhájára, azonnal öltözzön át. Öblítse le azokat a testrészeket, amelyek kapcsolatba kerültek az üzemanyaggal. Használjon szappant és vizet. FIGYELEM! Mindig legalább 90 oktános (RON) minŒségı benzin/olaj keveréket használjon. Ha a gép katalizátorral van ellátva (lásd a ”Mıszaki adatok” címı fejezetet), mindig jó minŒségı, ólmozatlan benzin–olaj keveréket használjon. Az ólmozott benzin tönkreteszi a katalizátort.

Ha a gépbŒl üzemanyag szivárog. EllenŒrizze rendszeresen, nincs-e szivárgás az üzemanyagtartály kupakjánál és az üzemanyagvezetékeken. Ha van rá lehetŒsége, használjon környezetbarát, ún. Alkilbenzint. Szállitás és tárolás

A gépet és az üzemanyagot úgy tárolja illetve szállítsa, hogy az esetlegesen kiszivárgó gŒzök ne érintkezhessenek villamos gépekbŒl, villanymotorokból, erŒkapcsolókból/ árammegszakítókból, fıtŒkazánokból, stb. származó szikrákkal vagy nyílt lánggal.

Az üzemanyagot csak az arra alkalmas és rendszeresített tartályokban tárolja illetve szállítsa.

Hosszabb tárolás elŒtt ürítse ki a gép üzemanyagtartályát. ÉrdeklŒdje meg a legközelebbi benzinkútnál, hogy hová lehet lefejteni az elhasznált üzemanyagot.

Etanoltartalmú E10 üzemanyag használható (max. 10% etanoltartalommal). E10-esnél nagyobb etanoltartalmú üzemanyag használata esetén a motor szegény keveréket kap, és ettŒl károsodhat.

A legalacsonyabb ajánlott oktánszám (RON): 90. Ha 90 oktánosnál gyengébb minŒségı üzemanyaggal üzemelteti a motort, úgynevezett ”kopogás” léphet fel. Ez a motor felmelegedéséhez vezet, ami a motor súlyos károsodását eredményezheti. MielŒtt a gépet hosszabb idŒre használaton kívül helyezné, tisztítsa meg alaposan, és végeztesse el teljes szervizét.

Magasabb fordulatszámon történŒ üzemeltetés során magasabb oktánszámú benzin használata javasolt.

Szállítás közben, valamint tárolás során a vágófelszerelés szállítási biztosító szerkezete legyen felszerelve. Kétütemı olaj

Szállításkor rögzítse a gépet.

A motor véletlen beindításának elkerülése érdekében mindig húzza le a gyertyapipát a gyújtógyertyáról hosszabb tárolás esetén, vagy ha nem tud folyamatosan felügyelni a gépre, illetve ha bármilyen karbantartási feladatot végez rajta. A legjobb eredmény és teljesítmény elérése érdekében használjon Universal, Universal powered by McCULLOCH kétütemı motorolajat, amely kifejezetten léghıtéses, kétütemı motorokhoz készül.

Soha ne használjon vízhıtéses, kívül szerelt motorokhoz készült kétütemı (más néven TCW vagy ”outboard” olajat).

Soha ne használjon négyütemı motorokhoz használatos olajat.

A gyenge minŒségı olaj vagy a túlságosan erŒs olaj– üzemanyag keverék veszélyeztetheti a katalizátor mıködését, és csökkenti annak élettartamát.

VIGYÁZAT! Bánjon óvatosan az üzemanyaggal. Ne feledkezzen meg a tız- és robbanás-veszélyrŒl, a gŒzök belégzésének veszélyeirŒl. Üzemanyagkeverék FIGYELEM! A gép egy kétütemı motorral van felszerelve, amely benzin és kétütemı motorok számára elŒállított olaj keverékével mıködik. Fontos, hogy az olaj részarányát pontosan megmérjük, hogy biztosak lehessünk abban, hogy helyes lesz a keverék. Kis mennyiségı üzemanyag keverésénél már kis eltérések is drasztikus módon befolyásolják a keverék összetételét.

VIGYÁZAT! Az üzemanyag és annak gŒze tızveszélyes lehet, és belélegezve illetve bŒrrel érintkezve súlyos sérüléseket okozhat. Legyen ezért nagyon óvatos, amikor az üzemanyaggal bánik, és gondoskodjon megfelelŒ szellŒzésrŒl. 250 – Hungarian 1:50 (2%) Universal, Universal powered by McCULLOCH kétütemı olajjal. 1:33 arány (3%) más, léghıtéses, kétütemı motorokhoz tervezett olajjal, amely megfelel a JASO FB/ISO EGB. Benzin, liter Kétütemı olaj, liter 2% (1:50) 3% (1:33)

0,40 0,60 ÜZEMANYAGKEZELÉS Tankolás Keverék

A benzint és az olajat mindig tiszta, benzin számára jóváhagyott tartályban keverje.

Kezdje mindig a szükséges benzinmennyiség felével. Töltse ehhez hozzá a teljes olajmennyiséget. Keverje (rázza) össze az üzemanyagkeveréket. Töltse hozzá a benzin hátralevŒ részét.

Alaposan keverje (rázza) össze az üzemanyagkeveréket, mielŒtt azt a gép üzemanyagtartályába töltené. VIGYÁZAT! A következŒ óvintézkedések csökkentik a tızveszélyt: Az üzemanyagot a szabadban, szikra- és lángmentes helyen keverje és öntse. Ne dohányozzon, és ne helyezzen meleg tárgyakat az üzemanyag közelébe. Tankolás elŒtt mindig állítsa le a motort. Feltöltés elŒtt kapcsolja ki a motort, és hagyja hılni néhány percig. A tanksapkát óvatosan nyissa ki, hogy az esetleges túlnyomás lassan kiegyenlítŒdhessen. Szorítsa rá alaposan a tanksapkát tankolás után.

Ne tartalékolja egy hónapnál tovább az üzemanyagot!

Ha a gépet hosszabb ideig nem használja, akkor ki kell üríteni és kitisztítani az üzemanyagtartályt.

VIGYÁZAT! A katalízises semlegesítŒ berendezés kipufogója erŒsen felhevül munka közben és a munka után is meleg marad egy ideig. Ez az üresjáratra is vonatkozik. Ne feledkezzünk el a kigyulladás veszélyérŒl, különösen akkor, ha a fırészt tızveszélyes anyagok és/ vag Mindig vigye el a gépet a tankolás helyétŒl és forrásától, mielŒtt beindítaná.

Használjon túlcsordulás-védelemmel ellátott üzemanyagtartályt.

Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni.

Törölje le az üzemanyagtartály fedele körüli felületet. Az üzemanyagba került szennyezŒdések üzemzavarokat okoznak.

Az üzemanyag betöltése elŒtt mozgassa meg alaposan a tartályt hogy az üzemanyag jól összekeveredjen. Hungarian – 251 BEINDÍTÁS ÉS LEÁLLÍTÁS Indítás elŒtti ellenŒrzés

Szívató: Állítsa a szívatógombot szívatóállásba. EllenŒrizze, hogy a nyírófej és a trimmervédŒ sértetleneke, és hogy nincsenek-e rajtuk repedések. Cserélje ki a nyírófejet és a felcsapódás elleni védelmet, ha azok ütésnek lettek kitéve, vagy ha repedések vannak rajtuk.

Soha ne használja a gépet védelem nélkül, vagy meghibásodott védelemmel.

A gép elindítása elŒtt minden borítófedélnek épnek és helyesen rögzítettnek kell lennie. Beindítás és leállítás VIGYÁZAT! Ha a motor indításakor a szívatószabályozó szívató állásban van, a vágófelszerelés azonnal forogni kezd. Nyomja a géptestet bal kézzel (FIGYELEM! Ne lábbal!) a talajhoz. Ragadja meg jobb kézzel az indítófogantyút, húzza ki lassan az indítózsinórt, amíg ellenállásba nem ütközik (az indítóhorgok kapaszkodnak), majd gyors, erŒteljes mozdulatokkal rántsa be a motort. Soha ne tekerje rá a kezére az indítózsinórt. A gyújtással egyidŒben nyomja vissza a szívatószabályozót, és ismételten próbálkozzon az indítással, amíg a motor be nem indul. Amikor a motor beindul, adjon gyorsan teljes gázt, és ezzel a startgáz automatikusan kikapcsolódik.

VIGYÁZAT! A tengelykapcsoló fedelet és a hajtótengelycsövet a gép beindítása elŒtt kell felszerelni, ellenkezŒ esetben a tengelykapcsoló kilazulhat és személyi sérüléseket okozhat. FIGYELEM! Ne húzza ki az indítózsinórt teljesen, és ne engedje el az indítófogantyút, ha a zsinór teljesen kihúzott állapotban van. Ez a gép károsodását okozhatja. Mindig vigye el a gépet a tankolás helyétŒl és forrásától, mielŒtt beindítaná. Helyezze a gépet stabil felületre. GyŒzŒdjön meg róla, hogy a vágófelszerelés nem érintkezik semmivel. Illetéktelenek nem tartózkodhatnak a munkaterületen, ellenkezŒ esetben komoly személyi sérülések veszélye áll fenn. A biztonsági távolság 15 méter. Leállítás A motort a gyújtás kikapcsolásával lehet leállítani. Beindítás Üzemanyagpumpa: Nyomogassa az üzemanyagpumpa gumilabdáját, míg az el nem kezd üzemanyaggal töltŒdni. A labdának nem szükséges teljesen megtelnie. FIGYELEM! A stop kapcsoló automatikusan visszatér start állásba. A véletlen beindítás elkerülése érdekében szereléskor, ellenŒrzéskor vagy karbantartáskor húzza le a gyertyapipát a gyújtógyertyáról. 252 – Hungarian MUNKATECHNIKA Általános munkavédelmi utasítások

FONTOS! Ez a fejezet a trimmelŒ fırésszel végzett munka alapvetŒ biztonsági elŒírásait tárgyalja. Tartsa meg egyensúlyát, és álljon szilárdan. Semerre ne hajoljon el a géppel. Mindig megfelelŒen egyensúlyozzon és álljon a talajon. A gépet mindig két kézzel fogja. A gépet tartsa a törzse mellett. Minden testrészét tartsa távol a forró felületektŒl. Minden testrészét tartsa távol a forgó vágófelszereléstŒl. Ha munka közben elbizonytalanodik a munka folytatását illetŒen, kérje szakember tanácsát. Forduljon kereskedŒhöz vagy márkaszervizhez. Ne használja a gépet olyan feladatok elvégzésére, amelyekhez, úgy véli, nincs elegenŒ szakértelme. Használat elŒtt Önnek tisztán kell látnia a különbséget az erdŒtisztogatás, a fıritkítás és a fınyírás között. AlapvetŒ munkavédelmi szabályok

Figyelje környezetét: Hogy meggyŒzŒdjön arról, hogy nincsenek személyek, állatok, vagy olyan tárgyak a közelben, amelyek befolyásolhatják a gép fölötti uralmát. Hogy biztosíthassa, hogy sem embert, állatot és egyebet nem fenyeget a vágófelszereléssel vagy a szétszóródó részekkel való érintkezés veszélye. FIGYELEM! Ne használja a gépet olyan körülmények között, ahol ha baleset következne be, nem lenne lehetŒsége segítséget hívni. Vizsgálja meg a munkaterületet. Távolítson el minden mozdítható tárgyat, pl. köveket, üvegcserepeket, szögeket, fémdrótokat, zsinegeket, stb., amelyeket a vágófelszerelés felkaphat, vagy amelyek esetleg a felszerelésre csavarodhatnak. Ne használja a fırészt rossz idŒben, például sırı ködben, erŒsen zuhogó esŒben, erŒs szélben vagy nagy hidegben, stb. A hideg idŒben végzett munka fárasztó, és gyakran kockázatokkal is jár, például jeges talaj, elŒre ki nem számítható dŒlési irány, stb. Gondoskodjon róla, hogy stabilan álljon, és járása biztos legyen. Nézzen körül és ellenŒrizze lehetséges akadályok (például gyökerek, kövek, gödrök, árkok, stb.) jelenlétét, arra az esetre, ha hirtelen el kellene mozdulnia. LejtŒs helyeken nagy elŒvigyáza

A vágófelszerelést mindig a derékvonalánál lejjebb tartsa. Mozgatás elŒtt le kell állítania a motort. Ne tegye le a gépet, ha a motor jár, anélkül, hogy felügyelne rá.

VIGYÁZAT! Amikor a motor illetve a vágófelszerelés forog, sem a gép felhasználója, sem más nem távolíthatja el a vágott anyagot, mivel ez súlyos sérülésekhez vezethet. MielŒtt eltávolítaná a penge tengelye köré csavarodott anyagot, állítsa le a motort és a vágófelszerelést, mivel ellenkezŒ esetben sérülés veszélye áll fenn. A használat során és után a szögváltómı meleg lehet. Érintés esetén égési sérülés veszélye áll fenn.

VIGYÁZAT! Vigyázzon a felcsapódó tárgyaktól. Mindig elismert szemvédŒt használjon. Soha ne hajoljon a vágófelszerelés védŒegysége fölé. Kövek, szemét stb. kerülhetnek a szembe és vakságot illetve súlyos sérüléseket okozhatnak. Senkit ne engedjen a munkaterületre. Gyermekek, állatok, szemlélŒdŒk és segítŒtársak is csak 15 m távolságig közelíthetik meg a munkaterületet. Ha valaki közeledik, azonnal állítsa le a gépet. MielŒtt megfordulna a géppel, mindig ellenŒrizze, hogy nem tartózkodike valaki a biztonsági zónán belül. Hungarian – 253 MUNKATECHNIKA AlapvetŒ szabály földhöz ütŒdhet. FIGYELEM! Ez a módszer gyorsítja a zsinór elhasználódását. Minden egyes mıvelet után csökkentse a sebességet alapjáratig. Ha a motor hosszabb ideig teljes gázzal jár, anélkül, hogy munkát végezne, az súlyos motorhibát eredményezhet.

VIGYÁZAT! A védŒrész és a vágófelszerelés közé idŒnként gallyak, fı illetve ágak szorulhatnak. Tisztításnál mindig állítsa le a motort. VIGYÁZAT! A rezgéseknek való túlzott kitétel ér- vagy idegsérüléseket okozhat olyan személyeknél, akiknek vérkeringési zavaraik vannak. Forduljon orvoshoz, ha annak jeleit tapasztalja, hogy túlzottan ki van téve rezgéseknek. Ezek a panaszok többek között zsibbadás, érzéketlenség, bizsergés, szúrás, fájdalom, erŒtlenség, a bŒr színének és felületének megváltozása. Ezek a panaszok többnyire az ujjakban, a kezekben és a csuklókban jelentkeznek. Alacsony hŒmérsékleten a veszély növekedhet.

Kavicsos, téglás, betonos terepen vagy vaskerítés körül a zsinór gyorsabban elhasználódik, mint a fák és a fakerítések mellett végzett munka során, és gyakrabban kell adagolni.

Fınyírás és tisztogatás közben ne adjon teljes gázt (80%), ezáltal megnŒ a zsinór élettartama, és csökken a nyírófej kopása. Vágás

A trimmelŒ fırész ideális olyan helyeken is, melyekhez hagyományos fınyíró gépekkel nem lehet hozzáférni. Munka közben a zsinórnak a földdel párhuzamosan kell elhelyezkednie. Ne nyomja a nyírófejet a földhöz, mivel ez tönkreteheti a pázsitot, és az eszközön is sérülést okozhat.

Ne engedje, hogy vágás közben a nyírófej érintse a földet. Az állandó érintkezéstŒl a nyírófej megsérülhet, és elhasználódása is gyorsabb. Fınyírás nyírófejjel Nyírás

Tartsa a nyírófejet közvetlenül a föld fölött, ferdén. A munkát a zsinór vége végzi. Hagyja a zsinórt saját sebességével dolgozni. Ne nyomja rá a zsinórt a kaszálandó felületre. Söprés

A zsinór könnyen lekaszálja a füvet és a gyomot a falak, kerítés és a fák tövében, valamint a szegélyek mentén, de ugyanakkor felsértheti a fák és bokrok érzékeny kérgét és a kertoszlopokat.

Ha 10-12 cm-re csökkenti a zsinór hosszát és csökkenti a motor fordulatszámát, a sérülés veszélye is csökken.

A forgó zsinór ventillációs hatása gyors és könnyı tisztogatásra alkalmas. Tartsa a zsinórt a söprendŒ felületekkel párhuzamosan, és mozgassa elŒre-hátra a szerszámot.

Fınyírás és söprögetés közben alkalmazzon teljes gázt a legjobb eredmény elérése érdekében. Tisztogatás

Tisztogatáskor eltávolításra kerülnek a nem kívánt növények. A nyírófejet tartsa közvetlenül a föld fölött, ferdén. A zsinór vége a fák, oszlopok, szobrok, stb. körül a 254 – Hungarian KARBANTARTÁS Porlasztó amelyek tüzet okozhatnak, ha száraz és gyúlékony anyaggal érintkeznek. Az alapjárati fordulatszám beállítása A beállítások elŒtt a légszırŒt ki kell tisztítani és a légszırŒfedelet a helyére kell szerelni. Amennyiben újrabeállításra van szükség, állítsa be az alapjárati fordulatszámot a T csavarral. Csavarja elŒször a T csavart az óramutató járásával megegyezŒ irányba, addig, amíg a vágófelszerelés forogni nem kezd. Tekerje azután a csavart az óramutató járásával ellentétes irányba, addig, míg a vágófelszerelés le nem áll. Az alapjárat akkor van helyesen beállítva, ha a motor minden helyzetben egyenletesen jár. Az alapjárati fordulatszám és a vágófelszerelés forgásához szükséges fordulatszám között viszonylag nagy különbségnek kell lennie. Javasolt alapjárati fordulatszám: Lásd a Mıszaki adatok címı fejezetet.

Bizonyos kipufogódobok speciális szikrafogó hálóval vannak ellátva. Ha az Ön gépén van ilyen háló, akkor azt hetente legalább egyszer meg kell tisztítania. Ezt drótkefével lehet a legjobban elvégezni. A hálót a nem katalizátoros hangtompítókon hetente egyszer kell tisztítani, esetleg cserélni. A hálót a katalizátoros hangtompítókon havonta egyszer ellenŒrizni, esetleg tisztítani kell. Ha a háló sérült, cserélje ki. Ha a háló gyakran eltömŒdik, az annak a jele lehet, hogy a katalizátor nem mıködik megfelelŒen. EllenŒriztesse a szerkezetet viszonteladójával. Egy eltömŒdött háló a gép túlmelegedéséhez, és a henger és a dugattyú sérüléséhez vezet. VIGYÁZAT! Ha az alapjáratot nem lehet úgy beállítani, hogy a vágófelszerelés ne forogjon, forduljon szervizmıhelyhez/ kereskedŒhöz. Ne használja a gépet addig, amíg az nincs helyesen beállítva illetve megjavítva. Kipufogódob FIGYELEM! Ne üzemeltesse a gépet hibás hangfogóval. FIGYELEM! Egyes hangtompítók katalizátorosak. Olvassa el a Mıszaki adatok címı fejezetet, hogy megtudja, hogy az Ön gépe katalizátoros-e. A kipufogódobot arra a feladatra tervezték, hogy csökkentse a zajszintet, és, hogy a kipufogógázokat a kezelŒtŒl elvezesse. A kipufogógázok forróak,és szikrákat tartalmazhatnak,

VIGYÁZAT! A katalízises elemekkel ellátott hangfogók erŒsen felhevülnek munka közben és a munka után is melegek maradnak egy ideig. Ez az üresjáratra is vonatkozik. A kipufogó érintése égési sérüléseket okozhat. Ne feledkezzen meg a tızveszélyrŒl! Hungarian – 255 KARBANTARTÁS A hıtŒrendszer gyújtógyertyát kb. egy hónapnyi üzemelés után ki kell cserélni, vagy korábban, ha az elektródák nagyon elhasználódtak. A lehetŒ legalacsonyabb üzemi hŒmérséklet megtartása érdekében a gép hıtŒrendszerrel van felszerelve.

A hıtŒrendszer a következŒkbŒl áll:

Az indítószerkezeten található levegŒbeszívó nyílás

HıtŒbordák a hengeren Tisztítsa meg kefével a hıtŒrendszert hetente egyszer, erŒs igénybevétel esetén gyakrabban is. Szennyezett vagy eltömŒdött hıtŒrendszernek a gép túlmelegedése az eredménye, ami a dugattyú és a henger károsodását okozza. Gyújtógyertya A gyújtógyertya mıszaki állapotát befolyásolja:

Helytelen porlasztóbeállítás.

Nem megfelelŒ a kenŒanyag ( túl sok az olaj, vagy rossz a minŒsége).

ElszennyezŒdött levegŒszırŒ. Ezek a tényezŒk lerakódásokat okozhatnak a gyújtógyertya elektródáin, ami üzemzavarokhoz és indítási problémákhoz vezethet. Ha a gép erŒtlen, nehéz beindítani, vagy egyenlŒtlen az üresjárata, akkor mindig ellenŒrizze elŒször a gyújtógyertyát. Ha a gyújtógyertya elszennyezŒdött, tisztítsa meg azt és ellenŒrizze a szikraközt. A helyes szikraköz 0,5 mm. A 256 – Hungarian FIGYELEM! Használja mindig az elŒírt típusú gyújtógyertyát! Nem megfelelŒ gyújtógyertya komolyan károsíthatja a hengert és a dugattyút. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja. Kéttagú hajtótengelycsŒ A hajtótengely végét a hajtótengelycsŒ alsó tagjában 30óránként kenje meg gépzsírral. A rendszeres kenés elmaradása esetén a kéttagú modelleknél fennáll az a veszély, hogy a hajtótengely végei (a tengelykapcsolásnál) berágódnak. KARBANTARTÁS LevegŒszırŒ használjon hagyományos motorolajat. Az a szırŒn keresztül meglehetŒsen gyorsan lesüllyed a fenékre. A levegŒszırŒt rendszeresen tisztítani kell a portól és a szennyezŒdésektŒl, hogy elkerüljük a következŒket:

A porlasztó üzemzavarai

A motor teljesítményének csökkenése

A motor részeinek fölösleges kopása

Szokatlanul nagy üzemanyagfogyasztás. Szögváltómı A szögváltómı gyárilag fel van töltve megfelelŒ mennyiségı kenŒanyaggal. MielŒtt használatban venné a gépet, mégis ellenŒrizze, hogy a szögváltómı 3/4 részig meg van-e töltve kenŒanyaggal. Használjon speciális HUSQVARNA kenŒolajat. A levegŒszırŒt 25 óránként, vagy rendkívül poros körülmények esetén többször kell tisztítani. A levegŒszırŒ tisztítása A váltóházban a kenŒanyagot általában nem kell cserélni, kivéve javításkor. A hengerfedelet levéve emelje ki a levegŒszırŒt. Mossa át a szırŒt meleg szappanos vízzel. Visszaszereléskor a szırŒnek száraznak kell lennie. Egy bizonyos idŒn túl használt levegŒszırŒt nem lehet teljesen megtisztítani. Ezért rendszeres idŒközönként új levegŒszırŒre kell azt kicserélni. Egy megrongálódott levegŒszırŒt mindig ki kell cserélni. Ha a gépet poros környezetben használja, a levegŒszırŒt be kell olajozni. Lásd A levegŒszırŒ beolajozása címı fejezetben szereplŒ utasításokat. A levegŒszırŒ beolajozása Mindig szırŒolajat (cikkszám 531 00 92-48) használjon. A szırŒolaj oldószert tartalmaz, hogy könnyı legyen eloszlatni a szırŒben. Vigyázzon ezért, hogy az olaj ne kerüljön a bŒrére. Helyezze bele a szırŒt egy mıanyagtasakba, majd öntse bele a szırŒolajat. Gyúrja át a mıanyagtasakot, hogy az olaj jól eloszoljon. Emelje ki a szırŒt a mıanyagtasakból, és mielŒtt visszaszerelné, távolítsa el a fölösleges olajat belŒle. Soha ne Hungarian – 257 KARBANTARTÁS Karbantartási séma Alább következik egy lista a gép karbantartásának pontjaival. A legtöbb pontot a Karbantartás címı fejezet írja le. A felhasználó kizárólag olyan karbantartási és szervizmunkákat végezhet, amelyek ebben a használati utasításban szerepelnek. Komolyabb beavatkozásokat csak elismert szervizmıhely végezhet. Karbantartás Napi karbantartás Tisztítsa meg a gépet kívülrŒl.

EllenŒrizze a gázszabályozó zár és a gázszabályozó mıködését biztonsági szempontból.

EllenŒrizze, hogy a leállító kapcsoló mıködik-e.

GyŒzŒdjön meg róla hogy a vágófelszerelés alapjáratban nem jön mozgásba.

Tisztítsa meg a levegŒszırŒt. Ha szükséges, cserélje ki.

EllenŒrizze, hogy a védŒegység ép-e, és nincs-e rajta repedés. Ha a védŒlemezek sérültek, ütést kaptak, ki kell cserélni Œket.

EllenŒrizze, hogy a nyírófej ép-e, és nincs-e rajta repedés. Szükség esetén cserélje ki a nyírófejet.

EllenŒrizze, hogy a csavarok és csavaranyák megfelelŒen meg vannak-e húzva.

EllenŒrizze, hogy nincs-e üzemanyagszivárgás a motortól, üzemanyagtartálytól illetve üzemanyagvezetékektŒl.

Heti karbantartás EllenŒrizze indítószerkezetet a zsinórjával.

EllenŒrizze, hogy a rezgéscsillapító elemek sértetlenek-e.

Tisztítsa meg a gyújtógyertya külsŒ felületét. Szerelje le a gyertyát és ellenŒrizze az elektródahézagokat. A hézag 0,5 mm legyen, ellenkezŒ esetben a gyertyát ki kell cserélni. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.

Tisztítsa meg a gép hıtŒrendszerét.

Tisztítsa meg illetve cserélje ki a hangtompító szikrafogóhálóját (csak a katalizátorral nem rendelkezŒ hangtompítókra vonatkozik).

Tisztítsa meg a porlasztót kívülrŒl, és a porlasztó környékét.

EllenŒrizze, hogy a szögváltómı 3/4 részig fel van-e töltve kenŒanyaggal. Ha szükséges, töltse fel speciális zsírral.

Havi karbantartás EllenŒrizze, hogy az üzemanyagszırŒ nincs-e elszennyezŒdve, illetve hogy az üzemanyagvezetéken nincsenek-e repedések vagy egyéb sérülések. Szükség esetén cserélje ki.

EllenŒrizze az összes villamos vezetéket és csatlakozást.

EllenŒrizze, hogy a tengelykapcsoló, a kuplungrugók és a kuplungdob sértetlenek-e. Szükség esetén cseréltesse ki elismert szervizmıhellyel.

Cserélje ki a gyújtógyertyát. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.

Fordulatszám alapjáraton, ford/perc

Javasolt legmagasabb fordulatszám, ford/perc

Forgási sebesség a kimenŒ tengelyen, ford/perc

Motor Legnagyobb motorteljesítmény az ISO 8893 szerint, kW/ 0,6/7800 ford/perc 0,6/7800 Katalizátoros hangtompító Igen Igen Fordulatszám-szabályozott gyújtásrendszer Nem Nem Gyújtógyertya

Zajszint, garantált LWA dB(A)

4.22/3.49 3.79/3.12 Gyújtásrendszer Üzemanyag-/kenŒrendszer Benzintartály ırtartalma Tömeg Súly üzemanyag, vágófelszerelés és lemez nélkül, kg Zajkibocsátás (lásd megj. 1) Zajszintek (2.sz.jegyzet) A kezelŒ hallószervére gyakorolt, a EN ISO 11806 és az ISO 22868 szerint mért ekvivalens hangnyomásszint, dB(A): Nyírófejjel ellátva (eredeti) Rezgésszintek (lásd a 3. sz. megjegyzést) Az EN ISO 11806 és az ISO 22867 szerint mért ekvivalens rezgésszintek (ahv,eq) a fogantyúban, m/s2 Nyírófejjel ellátva (eredeti), bal/jobb

1. sz. megjegyzés: A környezet zajszennyezése zajteljesítményszintként (LWA) mérve a 2000/14/EG EGK-dírektíva szerint. A

gép jelentésben szereplŒ hangteljesítményszintjét a legmagasabb szintet produkáló eredeti vágófelszereléssel mérték. A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesítmény tartalmazza a mérési eredményben lévŒ ingadozást és az azonos modellı gépek közti eltéréseket is a 2000/14/EK jelı irányelv értelmében. 2. megjegyzés: A gép ekvivalens hangnyomásszintjére vonatkozó jelentési adatok az 1 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

3. megjegyzés: Az ekvivalens rezgésszintre vonatkozó megküldött adatok az 1 m/s2 tipikus statisztikus ingadozásával

(szórásával) rendelkeznek. Hungarian – 259

Jóváhagyott tartozékok T22LS T22LCS A vágófelszerelés védelme, Cikkszám Típus Csavarmenet, pengetengely M10 Nyírófej P25 (Ø 2,0 mm-es zsinór) 574 55 72-01 Csavarmenet, pengetengely M10 Nyírófej P25 (Ø 2,0 mm-es zsinór) 574 61 31-01 A megadott típusokhoz az alábbi felszereléseket ajánljuk. Jóváhagyott tartozékok Cikkszám Használat CAC kultivátor felszerelés 577 61 62-02

BAC fújófelszerelés 577 61 62-03

EAC szélnyíró felszerelés 577 61 62-04

PAC rúdfırész felszerelés 577 61 62-05

HAC sövénynyíró felszerelés 967 17 64-01

Termékazonossági EGK-bizonyítvány (Kizárólag Európára vonatkozik) A Husqvarna AB, SE-561 82 Huskvarna, Svédország (tel.: +46-36-146500) kijelenti, hogy azok a McCULLOCH T22LS és T22LCS fıkaszák, amelyek a 2013-es évben vagy azt követŒen kaptak sorozatszámot (az év jól láthatóan fel van tüntetve a típustáblán, a sorozatszám elŒtt), megfelelnek az EGK TANÁCSA következŒ IRÁNYELVEINEK: - GépekrŒl szóló 2006/42/EK irányelv (2006. május 17.) - 2004 december 15, "az elektromágneses kompatibilitást illetŒen" 2004/108/EEC. - 2000 május 8, "a környezet zajszennyezését illetŒen", 2000/14/EG. MegfelelŒségi felmérés az V. függelék szerint. A zajszennyezését illetŒen lásd a Mıszaki adatok címı fejezetet. Alkalmazott szabványok: EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007 A Svensk Maskinprovning (SMP) AB, Box 7035, SE-750 07 Uppsala, Svédország, típusellenŒrzést végzett a Husqvarna AB vállalat számára. A bizonyítványok számai: SEC/11/2328, - T22LCS, SEC/11/2329, - T22LS Továbbá a bizottság 2000/14/EK direktívájának V. mellékletével való megegyezés igazolt. A bizonyítványok számai: 01/164/
