BRUKSANVISNING T22LCS MC CULLOCH

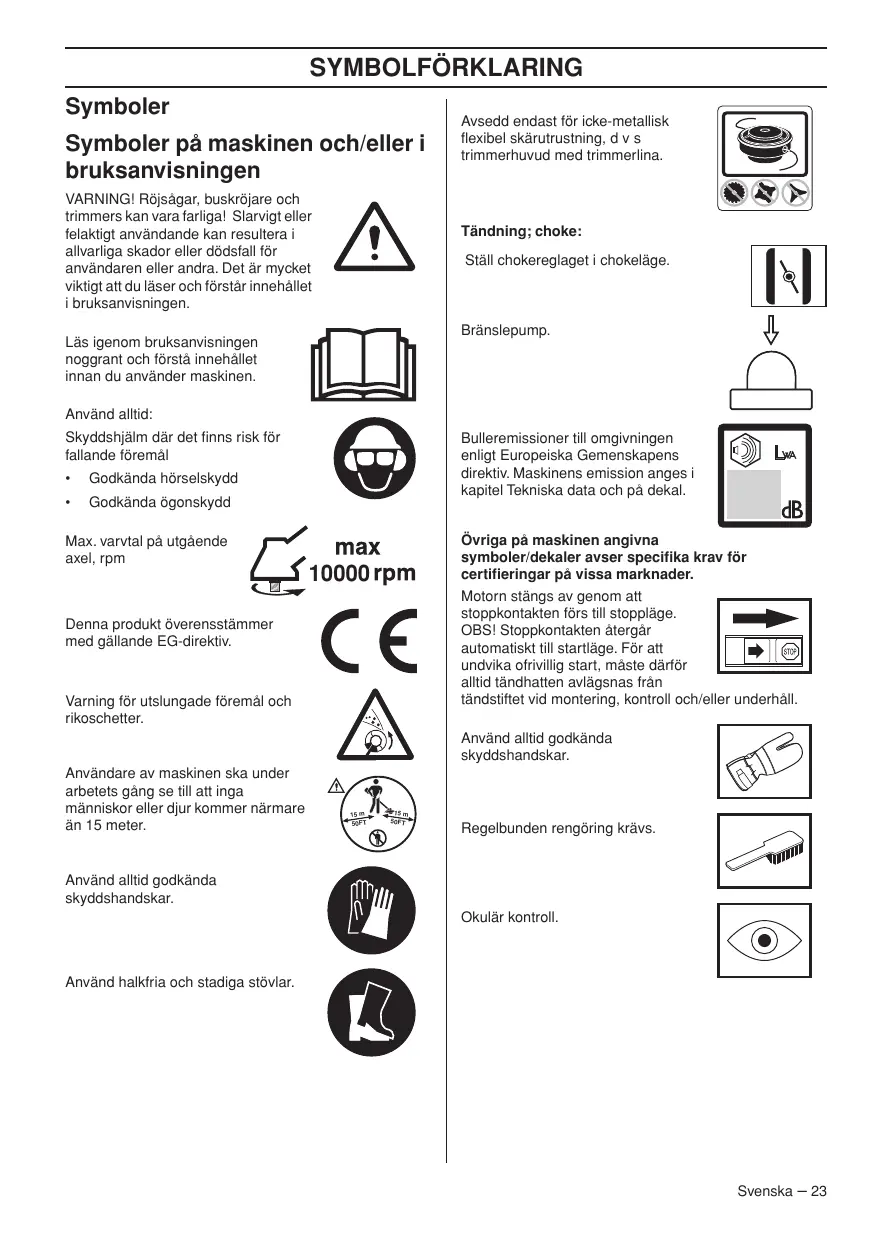

Godkända hörselskydd

Godkända ögonskydd Max. varvtal på utgående axel, rpm Bulleremissioner till omgivningen enligt Europeiska Gemenskapens direktiv. Maskinens emission anges i kapitel Tekniska data och på dekal. Övriga på maskinen angivna symboler/dekaler avser specifika krav för certifieringar på vissa marknader. Motorn stängs av genom att stoppkontakten förs till stoppläge. OBS! Stoppkontakten återgår automatiskt till startläge. För att undvika ofrivillig start, måste därför alltid tändhatten avlägsnas från tändstiftet vid montering, kontroll och/eller underhåll.

Denna produkt överensstämmer med gällande EG-direktiv. Varning för utslungade föremål och rikoschetter. Använd alltid godkända skyddshandskar. Användare av maskinen ska under arbetets gång se till att inga människor eller djur kommer närmare än 15 meter. 15 m 50FT 15 m 50FT Regelbunden rengöring krävs. Använd alltid godkända skyddshandskar. Okulär kontroll. Använd halkfria och stadiga stövlar. Svenska – 23 INNEHÅLL Innehåll SYMBOLFÖRKLARING Symboler ............................................................... Symboler på maskinen och/eller i bruksanvisningen .................................................. INNEHÅLL Innehåll ................................................................. Innan start måste följande observeras: ................. INLEDNING Bäste kund! ........................................................... VAD ÄR VAD? Vad är vad på trimmern? ......................................

Läs igenom bruksanvisningen noggrant.

VARNING! Långvarig exponering för buller kan ge bestående hörselskador. Använd därför alltid godkända hörselskydd. VARNING! Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra. VARNING! En röjsåg, buskröjare eller trimmer kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning. INLEDNING Bäste kund! Tack för att du använder en McCulloch-produkt! Du är därmed en del av en historia som tog sin början för länge sedan, när McCulloch Corporation startade sin tillverkning av motorer under andra världskriget. Från och med 1949, när McCulloch lanserade den första lätta enmansmotorsågen, skulle skogsarbetet aldrig bli sig likt igen. Utvecklingen av innovativa motorsågar skulle fortsätta genom årtiondena, och verksamheten utökades, först med motorer för flygplan och gokarts på 1950-talet, och sedan med minimotorsågar på 1960-talet. På 1970- och 80-talet utökades sortimentet med trimmers och lövblåsare. Idag bygger McCulloch som en del av Husqvarna-koncernen vidare på den tradition av kraftfulla motorer, tekniska innovationer och utmärkande design som varit vårt kännetecken i mer än ett halvsekel. Minskad bränsleförbrukning, minskade utsläpp och lägre ljudnivåer är av högsta prioritet för oss, på samma sätt som att förbättra säkerheten och användarvänligheten. Vi hoppas att du kommer att vara nöjd med din McCulloch-produkt, som är utformad för att vara din följeslagare under en lång tid framöver. Genom att följa råden i bruksanvisningen gällande användning, service och underhåll kan produktens livslängd utökas. Om du behöver professionell hjälp med reparation eller service, kan du använda dig av vår Service Locator på www.mcculloch.biz. McCulloch arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande. Den här bruksanvisningen kan också laddas ned från www.mcculloch.biz. Svenska – 25 VAD ÄR VAD?

Vad är vad på trimmern?

Trimmerhuvud 12 Startapparat

Påfyllning av smörjmedel, vinkelväxel 13 Starthandtag

Vinkelväxel 14 Bränsletank

Skydd för skärutrustning 15 Luftfilterkåpa

Riggrör 16 Bränslepump.

Stoppkontakt 20 Kombinyckel 10 Gasreglagespärr 11 Tändhatt och tändstift 26 – Svenska 21 Låspinne

ALLMÄNNA SÄKERHETSINSTRUKTIONER

Viktigt Personlig skyddsutrustning VIKTIGT! VIKTIGT! Maskinen är endast konstruerad för grästrimning. En röjsåg, buskröjare eller trimmer kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning. De enda tillbehör du får använda motorenheten som drivkälla till är de skärutrustningar vi rekommenderar i kapitel Tekniska data. Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll. Använd personlig skyddsutrustning. Se anvisningar under rubrik ”Personlig skyddsutrustning”. Använd aldrig en maskin som modifierats så att den ej längre överensstämmer med originalutförandet. Använd aldrig en maskin som är felaktig. Följ underhålls-, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvalificerade specialister. Se anvisningar under rubrik Underhåll. Samtliga kåpor, skydd och handtag måste vara monterade före start. Se till att tändhatt och tändkabel är oskadade för att undvika risk för elektrisk stöt. Användare av maskinen ska se till att inga människor eller djur under arbetet kommer närmare än 15 meter. Då flera användare arbetar med samma arbetsställe ska säkerhetsavståndet vara minst dubbla trädlängden, dock minst 15 meter.

VARNING! Denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter ge påverkan på aktiva eller passiva medicinska implantat. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför personer med implantat att rådgöra med läkare samt tillverkaren av det medicinska implantatet innan denna maskin används. VARNING! Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kvävning eller kolmonoxidförgiftning. VARNING! Tillåt aldrig barn att använda eller vara i närheten av maskinen. Eftersom maskinen är utrustad med återfjädrande stoppkontakt och kan startas med låg hastighet och kraft på starthandtaget, kan även små barn under vissa omständigheter åstadkomma den kraft som behövs för att starta maskinen. Detta kan innebära risk för allvarlig personskada. Avlägsna därför tändhatten när maskinen inte är under uppsikt. Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderisken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din återförsäljare om hjälp vid val av utrustning.

VARNING! Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Tag alltid av hörselskydden så snart motorn stoppats. HJÄLM Skyddshjälm där det finns risk för fallande föremål HÖRSELSKYDD Hörselskydd med tillräcklig dämpeffekt ska användas. ÖGONSKYDD Godkända ögonskydd skall alltid användas. Används visir måste även godkända skyddsglasögon användas. Med godkända skyddsglasögon menas de som uppfyller standard ANSI Z87.1 för USA eller EN 166 för EU-länder. HANDSKAR Handskar ska användas när det behövs, t ex vid montering av skärutrustning. STÖVLAR Använd halkfria och stadiga stövlar. Svenska – 27

ALLMÄNNA SÄKERHETSINSTRUKTIONER

KLÄDSEL Använd rivstarkt material i klädseln och undvik alltför vida kläder som lätt hakar fast i ris och grenar. Använd alltid kraftiga långbyxor. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Se till att håret inte hänger nedanför axlarna. varandra oberoende returfjädersystem. Detta läge innebär att gasreglaget automatiskt låses på tomgång.

Första förband ska alltid finnas till hands. Kontrollera att gasreglaget är låst i tomgångsläge när gasreglagespärren är i sitt ursprungsläge. Maskinens säkerhetsutrustning I detta avsnitt förklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhåll skall utföras för att säkerställa att de är i funktion. Se kapitel Vad är vad?, för att hitta var dessa detaljer är placerade på din maskin. Maskinens livslängd kan förkortas och risken för olyckor kan öka om underhåll av maskinen inte utförs på rätt sätt och om service och/eller reparationer inte utförs fackmannamässigt. Om du behöver ytterligare upplysningar kontakta närmaste serviceverkstad. Tryck in gasreglagespärren och kontrollera att den återgår till sitt ursprungsläge när den släpps. VIKTIGT! All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller ska du uppsöka din serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om inköpsstället för maskinen inte är en av våra servande fackhandlare, fråga dem efter närmaste serviceverkstad.

VARNING! Använd aldrig en maskin med defekt säkerhetsutrustning. Maskinens säkerhetsutrustning ska kontrolleras och underhållas som beskrivits i detta avsnitt. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation. Kontrollera att gasreglaget och gasreglagespärren går lätt samt att deras returfjädersystem fungerar. Se anvisningar under rubrik Start. Starta maskinen och ge full gas. Släpp gasreglaget och kontrollera att skärutrustningen stannar och att den förblir stillastående. Om skärutrustningen roterar med gasreglaget i tomgångsläge ska förgasarens tomgångsjustering kontrolleras. Se anvisningar under rubrik Underhåll. Gasreglagespärr Stoppkontakt Gasreglagespärren är konstruerad att förhindra ofrivillig aktivering av gasreglaget. När spärren (A) trycks ner i handtaget (= när man håller om handtaget) frikopplas gasreglaget (B). När greppet om handtaget släpps återställes både gasreglaget samt gasreglagespärren till sina respektive ursprungslägen. Detta sker via två av Stoppkontakten ska användas för att stänga av motorn. Starta motorn och kontrollera att motorn stängs av när stoppkontakten förs till stoppläget. 28 – Svenska

ALLMÄNNA SÄKERHETSINSTRUKTIONER

Skydd för skärutrustning I länder med varmt och torrt klimat är risken för bränder påtaglig. Vi har därför utrustat vissa ljuddämpare med ett sk. gnistfångarnät. Kontrollera om din maskins ljuddämpare har ett sådant nät. Detta skydd är avsett att förhindra att lösa föremål slungas iväg mot användaren. Skyddet förhindrar också användaren från att komma i kontakt med skärutrustningen. Kontrollera att skyddet är oskadat och fritt från sprickbildning. Byt skydd om det utsatts för slag eller har sprickor. Använd alltid rekommenderat skydd för den specifika skärutrustningen. Se kapitel Tekniska data.

VARNING! Under inga omständigheter får någon skärutrustning användas utan att godkänt skydd monterats. Se kapitel Tekniska data. Om fel eller defekt skydd monteras, kan detta orsaka allvarlig personskada. För ljuddämpare är det mycket viktigt att instruktionerna för kontroll, underhåll och service följs. Använd aldrig en maskin som har en defekt ljuddämpare. Kontrollera regelbundet att ljuddämparen sitter fast på motorn. Är din maskins ljuddämpare utrustad med ett gnistfångarnät, skall detta rengöras regelbundet. Ett igensatt nät leder till varmkörning av motorn med allvarlig motorskada som följd.

Ljuddämpare Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren. Ljuddämpare utrustad med katalysator är även konstruerad för att reducera skadliga ämnen i avgaserna.

VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Beröring kan orsaka brännskador på huden. Var uppmärksam på brandfaran! VARNING! Ljuddämparen innehåller kemikalier som kan vara cancerframkallande. Undvik kontakt med dessa kemikalier ifall ljuddämparen skulle gå sönder. VARNING! Tänk på att: Motorns avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt material! Svenska – 29

ALLMÄNNA SÄKERHETSINSTRUKTIONER

Skärutrustning Trimmerhuvud Detta avsnitt behandlar hur du genom korrekt underhåll samt genom användning av korrekt typ av skärutrustning:

Erhåller maximal skärprestanda.

Ökar skärutrustningens livslängd. VIKTIGT! Se alltid till att trimmerlinan lindas hårt och jämnt runt trumman, annars uppstår hälsofarliga vibrationer i maskinen.

Använd endast de trimmerhuvuden och trimmerlinor som rekommenderas. De har utprovats av tillverkaren för att passa en viss motorstorlek. Speciellt viktigt är detta när ett helautomatiskt trimmerhuvud används. Använd endast rekommenderad skärutrustning. Se kapitel Tekniska data.

Generellt fordrar en mindre maskin små trimmerhuvuden och vice versa. Detta på grund av att vid avverkning med lina måste motorn slunga ut linan radiellt från trimmerhuvudet samt även möta motståndet från det gräs som avverkas.

Linans längd är också viktig. En längre lina fordrar större motorstyrka än en kort, vid samma diameter på linan.

Se till att den kniv som sitter på trimmerskyddet är intakt. Den används för att skära av linan till rätt längd.

För att få en längre livslängd på linan kan den läggas i vatten ett par dygn. Linan blir då segare och håller längre. VIKTIGT! Använd endast skärutrustning tillsammans med det skydd som vi rekommenderar! Se kapitel Tekniska data. Se skärutrustningens anvisningar för korrekt laddning av lina och val av rätt lindiameter.

VARNING! Stanna alltid motorn innan du arbetar med något på skärutrustningen. Denna fortsätter att rotera även sedan gasreglaget släppts. Kontrollera att skärutrustningen har stannat helt och tag bort kabeln från tändstiftet innan du börjar med något arbete på den. VARNING! En felaktig skärutrustning kan öka risken för olyckor. 30 – Svenska MONTERING Montering av loophandtag

Dra åt vredet ordentligt innan du använder maskinen. Snäpp loophandtaget över riggröret. Observera att loophandtaget måste monteras mellan pilmarkeringarna på riggröret. Demontering:

Lösgör kopplingen genom att vrida vredet (minst 3 varv).

Tryck in och håll in knappen (C). Håll motordelen stadigt och dra tillbehöret rakt ut ur kopplingen. Montera bult, klämplåt och vingmutter enligt bild. Drag åt vingmuttern. Montering och demontering av delbart riggrör Montering:

Lossa kopplingen genom att vrida på vredet.

Linjera styrtappen på tillbehöret (A) med hålet i kopplingen (B).

Tryck in tillbehöret i kopplingen tills det snäpper fast på plats. Svenska – 31 MONTERING Montering av skärutrustning

VARNING! Under inga omständigheter får någon skärutrustning användas utan att godkänt skydd monterats. Se kapitel Tekniska data. Om fel eller defekt skydd monteras, kan detta orsaka allvarlig personskada. Montering av trimmerskydd och trimmerhuvud (T22LCS)

Montera skyddet som bilden visar. Drag åt väl.

Montera dammkoppen på axeln. Muttern skall vara helt omsluten av dammkoppen.

Håll fast dammkoppen med skiftnyckel för att förhindra att axeln roterar.

Gänga på trimmerhuvudet på axeln. Montering av trimmerskydd och trimmerhuvud (T22LS)

Montera trimmerskydd (A) för arbete med trimmerhuvud. Trimmerskyddet/kombiskyddet krokas fast i fästet på riggröret och fixeras med en skruv (L).

Montera medbringare (B) på utgående axel.

Vrid runt klingaxeln tills ett av medbringarens hål sammanfaller med motsvarande hål i växelhuset.

För in låspinnen (C) i hålet så att axeln låses.

Gänga på trimmerhuvudet/plastknivarna (H) mot rotationsriktningen.

Demontering sker i omvänd ordningsföljd. 32 – Svenska BRÄNSLEHANTERING Bränslesäkerhet Bensin Starta aldrig maskinen:

Om du spillt bränsle på den. Torka av allt spill och låt bensinresterna avdunsta.

Om du spillt bränsle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bränsle. Använd tvål och vatten.

Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar. Transport och förvaring

Förvara och transportera maskinen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga, exempelvis från elmaskiner, elmotorer, elkontakter/ strömbrytare eller värmepannor.

Vid förvaring och transport av bränsle ska för ändamålet speciellt avsedda och godkända behållare användas.

Vid längre tids förvaring av maskin ska bränsletanken tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsleöverskott.

Se till att maskinen är väl rengjord och att fullständig service är utförd innan långtidsförvaring.

Skärutrustningens transportskydd ska alltid vara monterat under transport eller förvaring av maskinen.

För att undvika ofrivillig start av motorn, ska alltid tändhatten avlägsnas vid långtidsförvaring, om maskinen ej är under uppsikt och vid alla förekommande serviceåtgärder.

VARNING! Var försiktig vid hantering av bränsle. Tänk på brand-, explosions- och inandningsrisker. OBS! Använd alltid oljeblandad kvalitetsbensin med minst 90 oktan (RON). Om din maskin är utrustad med katalysator (se kapitel Tekniska data) skall alltid blyfri oljeblandad kvalitetsbensin användas. En blyad bensin förstör katalysatorn. Där miljöanpassad bensin, s.k. alkylatbensin finns tillgänglig ska sådan användas.

Rekommenderat lägsta oktantal är 90 (RON). Om man kör motorn på bensin med ett lägre oktantal än 90 kan så kallad spikning uppträda. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.

Vid arbete med kontinuerligt höga varvtal rekommenderas högre oktantal. Tvåtaktsolja

För bästa resultat och funktion använd Universal, Universal powered by McCULLOCH tvåtaktsolja, som är speciellt tillverkad för våra luftkylda tvåtaktsmotorer.

Använd aldrig tvåtaktsolja avsedd för vattenkylda utombordsmotorer, s.k. outboardoil (benämnd TCW).

Använd aldrig olja avsedd för fyrtaktsmotorer.

En låg oljekvalitet eller för fet olje/bränsle blandning kan äventyra katalysatorns funktion och minska dess livstid.

Blandningsförhållande 1:50 (2%) med Universal, Universal powered by McCULLOCH tvåtaktsolja. Drivmedel OBS! Maskinen är försedd med en tvåtaktsmotor och måste alltid köras på en blandning av bensin och tvåtaktsolja. För att säkerställa rätt blandningsförhållande är det viktigt att noggrant mäta den oljemängd som skall blandas. Vid tillblandning av små bränslemängder inverkar även små felaktigheter i oljemängden kraftigt på blandningsförhållandet.

VARNING! Bränsle och bränsleångor är mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var därför försiktig vid hantering av bränsle och sörj för god luftventilation vid bränslehantering. 1:33 (3%) med andra oljor gjorda för luftkylda tvåtaktsmotorer klassade för JASO FB/ISO EGB. Bensin, liter Tvåtaktsolja, liter 2% (1:50) 3% (1:33)

0,40 0,60 Svenska – 33 BRÄNSLEHANTERING Blandning

Blanda alltid bensin och olja i en ren behållare godkänd för bensin.

Börja alltid med att fylla i hälften av bensinen som skall tillblandas. Fyll därefter i hela oljemängden. Blanda (skaka) bränsleblandningen. Fyll återstående mängd bensin.

Blanda (skaka) bränsleblandningen omsorgsfullt innan maskinens bränsletank fylls. VARNING! Följande försiktighetsåtgärder minskar brandrisken: Blanda bensinen utomhus och inte i närheten av värmekällor. Rök inte eller placera något varmt föremål i närheten av bränsle. Tanka aldrig med motorn igång. Stanna motorn och låt den svalna några minuter före tankning. Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner. Drag åt tanklocket noga efter tankning.

Blanda inte bränsle för mer än max 1 månads behov.

Om maskinen inte används under en längre tid skall bränsletanken tömmas och rengöras.

VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Var uppmärksam på brandfaran, speciellt vid hantering nära brandfarliga ämnen och/eller gaser. 34 – Svenska Flytta alltid maskinen från tankningsplatsen och bensindunken före start.

Använd bränslebehållare med överfyllnadsskydd.

Om du spillt bränsle på den. Torka av allt spill och låt bensinresterna avdunsta.

Torka rent runt tanklocket. Föroreningar i tanken orsakar driftstörningar.

Se till att bränslet är väl blandat genom att skaka behållaren innan tanken fylls.

Choke: Ställ chokereglaget i chokeläge. Kontrollera trimmerhuvudet och trimmerskyddet så att de är oskadade och fria från sprickbildning. Byt trimmerhuvud eller trimmerskydd om de utsatts för slag eller har sprickor.

Använd aldrig maskinen utan skydd eller med defekt skydd.

Samtliga kåpor skall vara korrekt monterade och felfria före start av maskinen. Start och stopp VARNING! När motorn startas med chokereglaget i chokeläge börjar skärutrustningen omedelbart att rotera. Tryck maskinkroppen mot marken med vänster hand (OBS! Ej med foten!). Grip starthandtaget, drag med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan runt handen. Återställ chokereglaget omedelbart när motorn tänder och gör förnyade startförsök tills motorn startar. När motorn startar, ge snabbt fullgas och startgasen kopplas automatiskt ur. OBS! Drag inte ut startlinan helt och släpp inte heller starthandtaget från helt utdraget läge. Detta kan orsaka skador på maskinen.

VARNING! Komplett kopplingskåpa med riggrör måste vara monterad innan maskinen startas, annars kan kopplingen lossna och orsaka personskador. Flytta alltid maskinen från tankningsplatsen och bensindunken före start. Placera maskinen på ett fast underlag. Se till att skärutrustningen ej kan ta i något föremål. Se till att inga obehöriga finns inom arbetsområdet, annars finns risk för allvarliga personskador. Säkerhetsavståndet är 15 meter. Stopp Motorn stannas genom att tändningen slås ifrån. Start Bränslepump: Tryck på bränslepumpens gummiblåsa upprepade gånger tills bränsle börjar fylla blåsan. Blåsan behöver ej fyllas helt. OBS! Stoppkontakten återgår automatiskt till startläge. För att undvika ofrivillig start, måste därför alltid tändhatten avlägsnas från tändstiftet vid montering, kontroll och/eller underhåll. Svenska – 35 ARBETSTEKNIK Allmänna arbetsinstruktioner VIKTIGT!

Håll god balans och säkert fotfäste. Sträck dig inte efter ytor som du vanligtvis inte når.

Använd alltid båda händerna för att hålla i maskinen. Håll maskinen på höger sida av kroppen. Akta dig för varma ytor på maskinen. Se till att hålla klippaggregatet så långt som möjligt från kroppen.

Vid förflyttning ska motorn stängas av.

Ställ aldrig ner maskinen med motorn i drift utan att du har uppsikt över den. Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med trimmer. När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Vänd dig till din återförsäljare eller din serviceverkstad. Undvik all användning du anser dig otillräckligt kvalificerad för. Före användning måste du förstå skillnaden mellan skogsröjning, gräsröjning och grästrimning. Grundläggande säkerhetsregler

För att säkerställa att inte människor, djur eller annat kan påverka din kontroll över maskinen.

För att säkerställa att inte människor, djur eller annat riskerar att komma i kontakt med skärutrustningen eller lösa föremål som slungas iväg av skärutrustningen.

OBS! Använd aldrig maskinen utan möjlighet att kunna påkalla hjälp i händelse av olycka.

Inspektera arbetsområdet. Avlägsna alla lösa föremål, så som stenar, krossat glas, spikar, ståltråd, snören med mera, som kan slungas iväg eller sno in sig i skärutrustningen.

Undvik användning vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, kraftigt regn, hård vind, stark kyla, osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag, påverkande på trädets fallriktning, m.m.

Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken, osv.). Iaktta stor försiktighet vid arbete i sluttande terräng.

VARNING! Varken användaren av maskinen eller någon annan får försöka att dra undan det skurna materialet när motorn eller skärutrustningen roterar, eftersom detta kan medföra allvarliga skador. Stanna motorn och skärutrustningen innan du tar bort material som lindats runt klingaxeln, eftersom det annars finns risk för skador. Under samt en stund efter användning kan vinkelväxeln vara varm. Det finns risk för brännskada vid kontakt.

VARNING! Varning för utslungade föremål. Använd alltid godkända ögonskydd. Luta dig aldrig över skärutrustningens skydd. Stenar, skräp m.m. kan kastas upp i ögonen och vålla blindhet eller allvarliga skador. Håll obehöriga på avstånd. Barn, djur, åskådare och medhjälpare ska befinna sig utanför säkerhetszonen på 15 m. Stanna maskinen omedelbart om någon närmar sig. Sväng aldrig runt med maskinen utan att först kontrollera bakåt att ingen befinner sig inom säkerhetszonen. 36 – Svenska ARBETSTEKNIK Grundläggande arbetsteknik stolpar, statyer och liknande. OBS! Denna teknik ökar slitaget på linan. Släpp ner motorn på tomgångsvarvtal efter varje arbetsmoment. Längre tids fullvarv utan att motorn belastas kan ge allvarlig motorskada.

VARNING! Ibland fastnar grenar eller gräs mellan skydd och skärutrustning. Stanna alltid motorn vid rengöring. VARNING! Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, ”kittlingar”, ”stickningar”, smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess yta. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder. Riskerna kan öka vid låga temperaturer.

Linan slits fortare och måste matas fram oftare vid arbete mot stenar, tegel, betong, metallstaket etc än vid kontakt med träd och trästaket.

Vid trimning och skrapning ska du använda mindre än full gas, för att linan ska hålla längre och trimmerhuvudet ska slitas mindre. Klippning

Trimmern är idealisk för klippning på platser som är svåra att komma åt med en vanlig gräsklippare. Håll linan parallell med marken vid klippning. Undvik att trycka ned trimmerhuvudet mot marken eftersom detta kan förstöra gräsmattan och skada redskapet.

Undvik att låta trimmerhuvudet ha ständig kontakt med marken under normal klippning. En sådan ständig kontakt kan vålla skador och slitage på trimmerhuvudet. Grästrimning med trimmerhuvud Trimning

Håll trimmerhuvudet strax ovanför marken och luta det i vinkel. Det är linans ände som utför arbetet. Låt linan arbeta i sin egen takt. Pressa aldrig in linan i materialet som ska tas bort.

Linan avlägsnar lätt gräs och ogräs intill väggar, staket, träd och rabatter, men den kan också skada ömtålig bark på träd och buskar samt skada staketstolpar.

Minska risken för skador på växtligheten genom att korta linan till 10-12 cm och minska motorvarvtalet. Sopning

Den roterande linans fläktverkan kan användas för snabb och enkel rengöring. Håll linan parallell med och över de ytor som ska sopas och för redskapet fram och tillbaka.

Vid klippning och sopning ska du använda full gas för att få ett bra resultat. Renskrapning

Skrapningstekniken avlägsnar all oönskad vegetation. Håll trimmerhuvudet strax ovanför marken och luta det. Låt linans ände slå mot marken runt träd, Svenska – 37 UNDERHÅLL Förgasare Inställning av tomgångsvarvtalet Ljuddämparen är utformad för att dämpa ljudnivån och för att leda avgaserna bort från användaren. Avgaserna är heta och kan innehålla gnistor vilka kan orsaka brand om avgaserna riktas mot ett torrt och brännbart material. Innan några justeringar görs, se till att luftfiltret är rent och att luftfilterlocket sitter på. Justera tomgångsvarvtalet med tomgångsskruven T, om omjustering skulle behövas. Vrid först T-skruven medurs tills skärutrustningen börjar rotera. Vrid sedan skruven moturs tills skärutrustningen stannar. Ett korrekt justerat tomgångsvarvtal har uppnåtts när motorn går jämnt i varje läge. Det bör även vara en god marginal till det varvtal då skärutrustningen börjar rotera. Rek. tomgångsvarvtal: Se kapitel Tekniska data.

VARNING! Kan tomgångsvarvtalet ej justeras så att skärutrustningen står stilla, kontakta din återförsäljare/ serviceverkstad. Använd inte maskinen förrän den är korrekt inställd eller reparerad. Vissa ljuddämpare är utrustade med ett speciellt gnistfångarnät. Om Din maskin är utrustad med en sådan ljuddämpare bör nätet rengöras en gång per vecka. Detta görs bäst med en stålborste. På ljuddämpare utan katalysator bör nätet rengöras och eventuellt bytas en gång per vecka. På katalysatorljuddämpare skall nätet kontrolleras och eventuellt rengöras en gång per månad. Vid ev. skador på nätet skall detta bytas. Om nätet ofta är igensatt, kan detta vara ett tecken på att katalysatorns funktion är nedsatt. Kontakta din återförsäljare för kontroll. Med ett igensatt nät överhettas maskinen med skador på cylinder och kolv som följd. Ljuddämpare OBS! Vissa ljuddämpare är försedda med katalysator. Se kapitel Tekniska data för att ta reda på om din maskin är försedd med katalysator. OBS! Använd aldrig maskinen med en ljuddämpare som är i dåligt skick.

38 – Svenska VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Beröring kan orsaka brännskador på huden. Var uppmärksam på brandfaran! UNDERHÅLL Kylsystem För att erhålla en så låg driftstemperatur som möjligt är maskinen utrustad med ett kylsystem. Om maskinens effekt är låg, om den är svår att starta eller om tomgången är orolig: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtages. Om tändstiftet är igensatt, rengör det och kontrollera samtidigt att elektrodgapet är 0,5 mm. Tändstiftet bör bytas efter ungefär en månad i drift eller om nödvändigt tidigare.

Kylflänsar på cylindern. Rengör kylsystemet med en borste en gång per vecka, vid svårare förhållanden oftare. Ett smutsigt eller igensatt kylsystem leder till överhettning av maskinen med skador på cylinder och kolv som följd. Tändstift OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder. Se till att tändstiftet har s.k. radioavstörning. Delbart riggrör Drivaxeländen i det nedre riggröret ska smörjas invändigt med fett var 30:e arbetstimma. Det finns risk att drivaxeländarna (splinesförbanden) på de delbara modellerna kärvar ihop om de inte smörjs regelbundet. Tändstiftets kondition påverkas av:

En felaktigt inställd förgasare.

En felaktig oljeblandning i bränslet (för mycket eller felaktig olja).

Ett smutsigt luftfilter. Dessa faktorer orsakar beläggningar på tändstiftets elektroder och kan förorsaka driftstörningar och startsvårigheter. Svenska – 39 UNDERHÅLL Luftfilter Luftfiltret skall regelbundet rengöras från damm och smuts för att undvika:

Onormalt hög bränsleförbrukning. Stoppa ned filtret i en plastpåse och häll på filteroljan. Knåda plastpåsen för att fördela oljan. Krama ur filtret i plastpåsen och häll bort överskottsoljan innan filtret monteras på maskinen. Använd aldrig vanlig motorolja. Denna sjunker ganska fort ner genom filtret och lägger sig i botten. Vinkelväxel Vinkelväxeln är från fabriken fylld med lämplig mängd fett. Innan maskinen tas i bruk bör man dock kontrollera att växeln är fylld med fett till 3/4. Använd HUSQVARNA specialfett. Rengör filtret efter 25 timmars drift eller oftare om förhållandena är ovanligt dammiga. Rengöring av luftfilter Demontera luftfilterkåpan och tag bort filtret. Tvätta det rent i varmt tvålvatten. Se till att filtret är torrt då det åter monteras. Ett länge använt luftfilter kan aldrig bli fullständigt rent. Därför måste filtret med jämna mellanrum ersättas med ett nytt. Ett skadat luftfilter måste alltid bytas ut. Används maskinen under dammiga förhållanden skall luftfiltret inoljas. Se anvisningar under rubrik Inoljning av luftfilter. Inoljning av luftfilter Använd alltid filterolja, art. nr. 531 00 92-48. Filteroljan innehåller lösningsmedel för att vara lätt att fördela jämnt i filtret. Undvik därför hudkontakt. 40 – Svenska Smörjmedlet i växelhuset behöver normalt inte bytas annat än vid eventuella reparationer. UNDERHÅLL Underhållsschema Nedan följer en lista över den skötsel som skall utföras på maskinen. De flesta av punkterna finns beskrivna i avsnittet Underhåll. Användaren får endast utföra sådana underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Mer omfattande ingrepp skall utföras av en auktoriserad serviceverkstad. Underhåll Daglig tillsyn Rengör maskinen utvändigt.

Kontrollera att gasreglagespärr och gasreglage fungerar säkerhetsmässigt.

Kontrollera att stoppkontakten fungerar.

Kontrollera att skärutrustningen inte roterar på tomgång.

Rengör luftfiltret. Byt om det behövs.

Kontrollera att skyddet är oskadat och fritt från sprickbildning. Byt skydd om det utsatts för slag eller har sprickor.

Kontrollera att trimmerhuvudet är oskadat och inte har några sprickor. Byt trimmerhuvudet om det behövs.

Kontrollera att skruvar och muttrar är åtdragna.

Kontrollera att inget bränsleläckage finns från motor, tank eller bränsleledningar.

Kontrollera att vibrations-isolatorerna inte är skadade.

Rengör tändstiftet utvändigt. Demontera det och kontrollera elektrodavståndet. Justera avståndet till 0,5 mm eller byt tändstift. Se till att tändstiftet har s.k. radioavstörning.

Rengör eller byt ljuddämparens gnistfångarnät (gäller endast ljuddämpare utan katalysator).

Rengör förgasaren utvändigt och utrymmet runt denna.

Kontrollera att vinkelväxeln är fylld till 3/4 med smörjmedel. Fyll på med specialfett om det behövs.

Månadstillsyn Kontrollera att bränslefiltret ej är förorenat eller att bränsleslangen har sprickor eller andra defekter. Byt om erforderligt.

Kontrollera alla kablar och anslutningar.

Kontrollera koppling, kopplingsfjädrar och kopplingstrumma med avseende på slitage. Byt om nödvändigt hos auktoriserad serviceverkstad.

Byt tändstift. Se till att tändstiftet har s.k. radioavstörning.

Tomgångsvarvtal, r/min

Varvtalsreglerat tändsystem Nej Nej Tändstift

Tändsystem Bränsle-/smörjsystem Volym bensintank, liter Vikt Vikt, utan bränsle, skärutrustning och skydd, kg Bulleremissioner (se anm. 1) Ljudnivåer (se anm. 2) Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt EN ISO 11806 och ISO 22868, dB(A):

Vibrationsnivåer (se anm. 3) Ekvivalenta vibrationsnivåer (ahv,eq) i handtag uppmätt enligt EN ISO 11806 och ISO 22867, m/s2 Utrustad med trimmerhuvud (original), vänster/höger 4,22/3,49 3,76/3,12 Anm. 1: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG. Redovisad ljudeffektnivå för maskinen är med den original skärutrustning som ger högst nivå. Skillnaden mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten även inkluderar spridning i mätresultat och variation mellan exemplar av samma modell enligt Direktiv 2000/14/EG. Anm. 2: Redovisade data för ekvivalent ljudtrycksnivå för maskinen har ett typiskt spridningsmått (standardavvikelse) på 1 dB (A). Anm. 3: Redovisade data för ekvivalent vibrationsnivå har ett typiskt spridningsmått (standardavvikelse) på 1 m/s2. 42 – Svenska TEKNISKA DATA T22LS Godkända tillbehör Typ Skydd för skärutrustning, Art. nr. P25 (Ø 2,0 mm lina) 574 55 72-01 Typ Skydd för skärutrustning, Art. nr. P25 (Ø 2,0 mm lina) 574 61 31-01 Gänga klingaxel M10 Trimmerhuvud T22LCS Godkända tillbehör Gänga klingaxel 3/8 R Trimmerhuvud Följande tillbehör rekommenderas för nedanstående modeller. Godkända tillbehör Art. nr. Används till Kultivatortillsats CAC 577 61 62-02

Blåsartillsats BAC 577 61 62-03

Stångsågtillsats PAC 577 61 62-05

Häcksaxtillsats 967 17 64-01

EG-försäkran om överensstämmelse (Gäller endast Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel +46-36-146500, försäkrar härmed att grästrimmers McCULLOCH T22LS och T22LCSfrån 2013 års serienummer och framåt (året anges i klartext på typskylten plus ett efterföljande serienummer) motsvarar föreskrifterna i RÅDETS DIREKTIV: - av den 17 maj 2006 ”angående maskiner” 2006/42/EG - av den 15 december 2004 ”angående elektromagnetisk kompatibilitet” 2004/108/EG. - av den 8 maj 2000 ”angående emission av buller till omgivningen” 2000/14/EG. Bedömning av överensstämmelse utförd enligt Bilaga V. För information angående bulleremissionerna, se kapitel Tekniska data. Följande standarder har tillämpats: EN ISO 12100:2010, EN ISO 11806-1:2011, ISO 14982:1998, CISPR 12:2007 SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Sverige, har utfört frivillig typkontroll åt Husqvarna AB. Certifikaten har nummer: SEC/11/2328 - T22LCS, SEC/11/2329 - T22LS. Vidare har man intygat verensst mmelse med bilaga V till r dets direktiv 2000/14/EG. Certifikaten har nummer: 01/164/080, - T22LCS 01/164/079, - T22LS Huskvarna 19 april, 2013 Per Gustafsson, Utvecklingschef (Bemyndigad representant för Husqvarna AB samt ansvarig för tekniskt underlag.) Svenska – 43 SYMBOLFORKLARING Symboler Symboler på maskinen og/eller i vejledningen: ADVARSEL! Rydningssave, buskryddere og trimmere kan være farlige! Skødesløs eller forkert brug kan resultere i alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser betjeningsvejledningen igennem og forstår indholdet. Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen. Brug altid: Godkendt høreværn
