• Godkendt øjenværn Andre symboler/etiketter på maskinen gælder specifikke krav for certificering på visse markeder. Motoren standses ved at sætte stopkontakten på stop. BEMÆRK! Stopkontakten skifter automatisk til startposition. For at undgå utilsigtet start skal tændhætten derfor altid tages af tændrøret ved montering, kontrol og/eller vedligeholdelse. Brug altid godkendte beskyttelseshandsker. Regelmæssig rengøring kræves. Visuel kontrol. Dette produkt er i overensstemmelse med gældende CE-direktiv. Beskyttelsesbriller eller ansigtsværn skal bruges. Brug altid godkendte beskyttelseshandsker. Brug skridsikre og stabile støvler eller sko. Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat. Tænding; choker: Stil chokeren i chokestilling. Brændstofpumpe. Startinstruktion Se anvisningerne under overskriften Start og stop. 42 – Danish INDHOLD Indhold SYMBOLFORKLARING Symboler p. 42
• INDHOLD Indhold p. 43

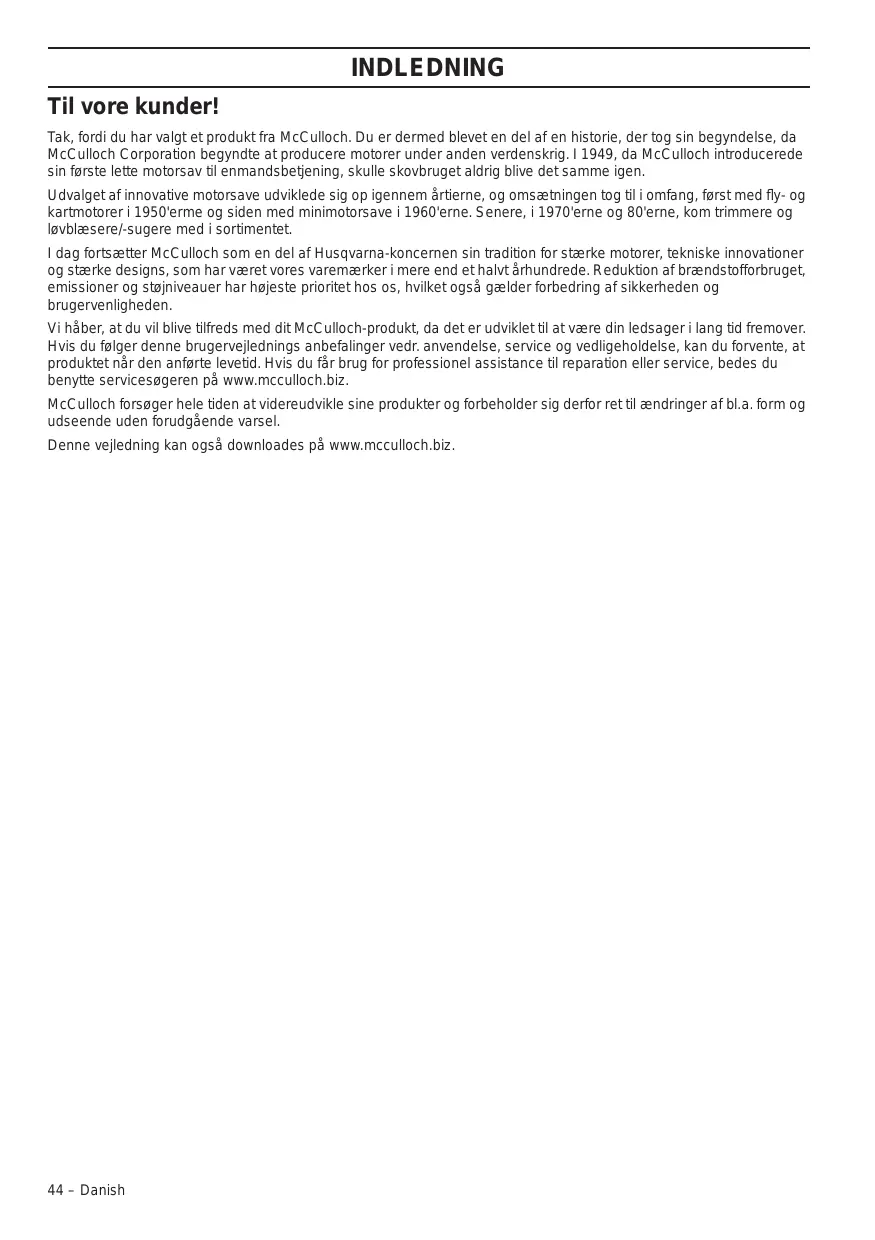

• Inden start skal du være opmærksom på følgende: INDLEDNING Til vore kunder! p. 44
• HVAD ER HVAD? Hvad er hvad? p. 45
• GENERELLE SIKKERHEDSINSTRUKTIONER Vigtigt p. 46
• Personligt beskyttelsesudstyr p. 46
• Maskinens sikkerhedsudstyr p. 47

ADVARSEL! Langvarig eksponering for støj kan medføre permanente høreskader. Brug derfor altid godkendt høreværn. ADVARSEL! Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre. ADVARSEL! En hækkeklipper kan ved skødesløs eller forkert brug være et farligt redskab, som kan forårsage alvorlige, i visse tilfælde livsfarlige skader. Det er meget vigtigt, at du læser og forstår indholdet i denne bog. Danish – 43 INDLEDNING Til vore kunder! Tak, fordi du har valgt et produkt fra McCulloch. Du er dermed blevet en del af en historie, der tog sin begyndelse, da McCulloch Corporation begyndte at producere motorer under anden verdenskrig. I 1949, da McCulloch introducerede sin første lette motorsav til enmandsbetjening, skulle skovbruget aldrig blive det samme igen. Udvalget af innovative motorsave udviklede sig op igennem årtierne, og omsætningen tog til i omfang, først med fly- og kartmotorer i 1950'erme og siden med minimotorsave i 1960'erne. Senere, i 1970'erne og 80'erne, kom trimmere og løvblæsere/-sugere med i sortimentet. I dag fortsætter McCulloch som en del af Husqvarna-koncernen sin tradition for stærke motorer, tekniske innovationer og stærke designs, som har været vores varemærker i mere end et halvt århundrede. Reduktion af brændstofforbruget, emissioner og støjniveauer har højeste prioritet hos os, hvilket også gælder forbedring af sikkerheden og brugervenligheden. Vi håber, at du vil blive tilfreds med dit McCulloch-produkt, da det er udviklet til at være din ledsager i lang tid fremover. Hvis du følger denne brugervejlednings anbefalinger vedr. anvendelse, service og vedligeholdelse, kan du forvente, at produktet når den anførte levetid. Hvis du får brug for professionel assistance til reparation eller service, bedes du benytte servicesøgeren på www.mcculloch.biz. McCulloch forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel. Denne vejledning kan også downloades på www.mcculloch.biz. 44 – Danish HVAD ER HVAD?

Brugsanvisning 12 Lås for håndtag (ErgoLite 6028)

Gasspærre 14 Tændhætte og tændrør

Brændstofdæksel 15 Cylinderdæksel

Klinge og klingebeskyttelse 18 Hætte til påfyldning af smøremiddel, gear

Luftfilterdæksel 20 Håndbeskyttelse 10 Brændstofpumpe. 21 Kombinøgle 11 Brændstoftank 22 Smørefedttube Danish – 45 GENERELLE SIKKERHEDSINSTRUKTIONER Vigtigt Personligt beskyttelsesudstyr VIGTIGT! VIGTIGT! Maskinen er kun beregnet til at skære grene og kviste. En hækkeklipper kan ved skødesløs eller forkert brug være et farligt redskab, som kan forårsage alvorlige, i visse tilfælde livsfarlige skader. Det er meget vigtigt, at du læser og forstår indholdet i denne bog. Brug aldrig en maskine, der er blevet ændret, så den ikke længere svarer til originalmodellen. Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol. Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet ”Personligt beskyttelsesudstyr”. Anvend aldrig maskinen ved ekstreme klimaforhold såsom streng kulde eller meget varmt og/eller fugtigt klima. Brug aldrig en maskine, som er behæftet med fejl. Følg vedligeholdelses-, kontrol- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se instruktionerne i afsnittet Vedligeholdelse. Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

ADVARSEL! Vær altid opmærksom på advarselssignaler eller tilråb, når høreværnet bruges. Tag altid høreværnet af, så snart motoren er standset.

Høreværn med tilstrækkelig dæmpning skal bruges. Samtlige dæksler og beskyttelser skal være monteret før start. Sørg for, at tændhætten og tændkablet er intakte, så du undgår risikoen for elektrisk stød.

46 – Danish ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug. ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning. ADVARSEL! Tillad aldrig børn at anvende eller være i nærheden af maskinen. Da maskinen er forsynet med en stopkontakt med returfunktion og kan startes med lav hastighed og lille kraft på starthåndtaget, kan selv små børn under visse omstændigheder tilføre den kraft, der er nødvendig for at starte maskinen. Dette kan indebære risiko for alvorlige personskader. Tag derfor tændhætten af, når maskinen ikke er under opsyn. ADVARSEL! Beskadigede knive kan øge risikoen for ulykker. ØJENVÆRN Godkendt øjenværn skal altid anvendes. Hvis der anvendes visir, skal der også anvendes godkendte beskyttelsesbriller. Med godkendte beskyttelsesbriller menes briller, som opfylder standarden ANSI Z87.1 for USA eller EN 166 for EU-lande. HANDSKER Handsker skal benyttes, når det er nødvendigt, f.eks. ved montering af skæreudstyr. STØVLER Brug skridsikre og stabile støvler eller sko. GENERELLE SIKKERHEDSINSTRUKTIONER TØJ Gasreguleringslås Brug rivefast materiale i tøjet og undgå alt for løstsiddende tøj, som nemt sætter sig fast i kviste og grene. Brug altid kraftige, lange bukser. Bær ikke smykker, shorts eller sandaler, og gå ikke barfodet. Sørg for, at håret ikke hænger neden for skuldrene. Gasreguleringslåsen er konstrueret med henblik på at forhindre ufrivillig aktivering af gasreguleringen. Når spærren (A) trykkes ned mod håndtaget (= når man holder om håndtaget) frikobles gasreguleringen (B). Når grebet om håndtaget slippes, sættes både gasreguleringen og gasreguleringslåsen tilbage i deres respektive udgangsstilling. Dette sker via to af hinanden uafhængige returfjedersystemer. Denne stilling bevirker, at gasreguleringen automatisk låses i ”tomgang”.

Forbindingskasse skal altid findes i nærheden.

Maskinens sikkerhedsudstyr I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Se kapitel Hvad er hvad? for at se, hvor disse detaljer er placeret på maskinen. Kontrollér, at gasreguleringen er låst i tomgangsstilling, når gasreguleringslåsen befinder sig i udgangsstilling. Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted. VIGTIGT! Al service og reparation af maskinen kræver specialuddannelse. Dette gælder særligt maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontroller, skal du kontakte dit serviceværksted. Ved at købe nogle af vores produkter kan du være sikker på at få en faglig korrekt reparation og service. Hvis maskinen er købt et sted, som ikke er en af vores serviceydende forhandlere, skal du spørge dem efter det nærmeste serviceværksted.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret. Tryk gasreguleringslåsen ind, og kontrollér, at den vender tilbage til udgangsstillingen, når den slippes. Kontrollér, at gasreguleringen og gasreguleringslåsen går let, og at returfjedersystemet fungerer. Se anvisningerne under overskriften Start. Start hækkeklipperen, og giv fuld gas. Slip gasreguleringen, og kontrollér, at knivene standser, og at de bliver stående stille. Hvis knivene bevæger sig med gasreguleringen i tomgangsstilling, skal karburatorens tomgangsindstilling justeres. Se anvisningerne under overskriften Vedligeholdelse. Danish – 47 GENERELLE SIKKERHEDSINSTRUKTIONER Stopkontakt Stopkontakten skal bruges til at slukke for motoren. Kontrollér regelmæssigt vibrationsdæmpningselementerne for materialerevner og deformationer Kontrollér, at vibrationsdæmpningskomponenterne er intakte og fast forankrede.

Start motoren, og kontrollér, at motoren slukkes, når stopkontakten sættes i stopposition. Stopkontakten skifter automatisk til startposition. For at undgå utilsigtet start skal tændhætten derfor altid tages af tændrøret ved montering, kontrol og/eller vedligeholdelse. Håndbeskyttelse Håndbeskyttelsen skal beskytte hånden mod at komme i kontakt med de kørende knive, f.eks. hvis brugeren mister grebet om det forreste håndtag. ADVARSEL! Overeksponering af vibrationer kan medføre blodkar- eller nerveskader hos personer med blodcirkulationsproblemer. Kontakt en læge, hvis du oplever kropslige symptomer, som kan relateres til overeksponering af vibrationer. Eksempler på sådanne symptomer er følelsesløshed, manglende følesans, ”kildren”, ”stikken”, smerte, manglende eller reduceret styrke i forhold til normalt, forandringer i hudens farve eller i dens overflade. Disse symptomer forekommer almindeligvis i fingre, hænder eller håndled. Risiciene kan øges ved lave temperaturer. Lyddæmper Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren. Lyddæmpere udstyret med katalysator er desuden konstrueret med henblik på at reducere skadelige stoffer i udstødningsgasserne. Kontrollér, at håndbeskyttelsen er fastmonteret. Kontrollér, at håndbeskyttelsen er intakt. Vibrationsdæmpningssystem I lande med varmt og tørt klima er risikoen for brand åbenbar. Vi har derfor udstyret visse lyddæmpere med et såkaldt gnistfangernet. Kontrollér, om din maskine har et sådant net. Din maskine er udstyret med et vibrationsdæmpningssystem, som er konstrueret med henblik på at give en så vibrationsfri og behagelig brug som muligt. Maskinens vibrationsdæmpningssystem reducerer overførslen af vibrationer mellem motorenheden/ skæreudstyret og maskinens håndtagsenhed. Motorenheden inklusive klingerne er ophængt på håndtaget med fire gummibøsninger. 48 – Danish For lyddæmpere er det meget vigtigt, at instruktionerne for kontrol, vedligeholdelse og service overholdes. Brug aldrig en maskine med en defekt lyddæmper. GENERELLE SIKKERHEDSINSTRUKTIONER Kontrollér regelmæssigt, at lyddæmperen sidder fast i maskinen. Kontrollér, at knivbeskyttelsen hverken har skader eller deformeringer. Udskift klingebeskyttelsen, hvis den er bøjet eller beskadiget. Gear Efter arbejde med maskinen bliver gearkassen varm. Rør ikke ved gearkassen for at undgå forbrændinger. Er din maskines lyddæmper udstyret med et gnistfangernet, skal dette renses regelmæssigt. Et tilstoppet net medfører, at motoren kører varm med alvorlig motorskade til følge.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren! ADVARSEL! Lyddæmperen indeholder kemikalier, som kan være kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddæmperen bliver beskadiget. ADVARSEL! Husk, at: Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale! Klinge og klingebeskyttelse Den yderste del af klingerne (1) er formet som klingebeskyttelser. Klingebeskyttelsen er beregnet til at beskytte kropsdele imod at komme i kontakt med klingerne. Danish – 49

Brændstofsikkerhed Benzin Start aldrig maskinen:

Hvis du har spildt brændstof på den. Aftør alt det spildte brændstof, og lad benzinresterne fordampe.

Hvis du har spildt brændstof på dig selv eller dit tøj, skift tøj. Vask de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe.

Hvis maskinen lækker brændstof. Kontrollere regelmæssigt for lækage fra tankdæksel og brændstofslanger. BEMÆRK! Brug altid kvalitetsbenzin med et oktantal på mindst 90 (RON). Hvis maskinen er forsynet med katalysator (se afsnittet Tekniske data), skal du altid anvende blyfri kvalitetsbenzin iblandet olie. Blyholdig benzin ødelægger katalysatoren. Hvor det er muligt at få miljøtilpasset benzin, såkaldt alkylatbenzin, skal denne anvendes. Transport og opbevaring

Lad hækkeklipperen køle af efter brugen, inden den opbevares.

Opbevar og transporter maskinen og brændstoffet, så eventuel lækage og dampe ikke risikerer at komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere eller oliefyr.

Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå såkaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.

Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder.

Ved arbejde med kontinuerligt højt omdrejningstal anbefales et højere oktantal.

Ved længere tids opbevaring af maskinen skal brændstoftanken tømmes. Spørg på den nærmeste benzinstation, hvor du kan komme af med overskydende brændstof.

Sørg for, at maskinen er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring. Totaktsolie

For at opnå det bedste resultat og en optimal funktion skal Universal, Universal powered by McCULLOCH totaktsolie, som er specielt udviklet til vores luftafkølede totaktsmotorer, anvendes.

Brug aldrig totaktsolie beregnet til vandafkølede udenbordsmotorer, såkaldt outboardolie (kaldes TCW).

Skæreudstyrets transportbeskyttelse skal altid være monteret under transport og opbevaring af maskinen.

En lav oliekvalitet eller en for fed olie/ brændstofblanding kan forværre katalysatorens funktion og reducere dens levetid.

ADVARSEL! Vær forsigtig ved håndtering af brændstof. Tænk på brand-, eksplosions- og indåndingsrisikoen. 1:50 (2 %) med Universal, Universal powered by McCULLOCH totaktsolie. Drivmiddel BEMÆRK! Maskinen er forsynet med en totaktsmotor og skal altid anvendes med en blanding af benzin og totaktsolie. For at sikre et korrekt blandingsforhold er det vigtigt at måle den oliemængde, der skal blandes, helt nøjagtigt. Ved blanding af små brændstofmængder påvirker selv små fejl i oliemængden blandingsforholdet kraftigt.

50 – Danish ADVARSEL! Brændstof og brændstofslanger er meget brandfarlige og kan give alvorlige skader ved indånding og hudeksponering. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering. 1:33 (3 %) med andre olier, der er beregnet til luftafkølede totaktsmotorer i klasserne JASO FB/ISO EGB. Benzin, liter Totaktsolie, liter 2% (1:50) 3% (1:33)

Bland altid benzin og olie i en ren beholder, der er godkendt til benzin.

Begynd altid med at hælde halvdelen af benzinen i. Hæld derefter al olien i. Bland (ryst) brændstofblandingen. Hæld den resterende mængde benzin i.

Bland (ryst) brændstofblandingen omhyggeligt, inden maskinens brændstoftank fyldes. ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand: Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet. Tank aldrig med motoren i gang. Fyld altid brændstof på i et godt ventileret sted. Fyld aldrig brændstof på maskinen indendørs. Stands motoren, og lad den afkøle nogle minutter før tankning.

Bland ikke brændstof til mere end maks. 1 måneds behov.

Hvis maskinen ikke bruges i længere tid, skal brændstoftanken tømmes og rengøres.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under og efter brug. Dette gælder også ved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved håndtering i nærheden af brandfarlige emner og/eller gasser. Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder. Spænd tankdækslet omhyggeligt efter tankning. Flyt altid maskinen væk fra tankningsstedet og -kilden, inden den startes.

Anvend en brændstofdunk med overløbssikring.

Tør rent omkring tankdækslet. Forureninger i tanken kan medføre driftsforstyrrelser.

Sørg for, at brændstoffet er blandet godt ved at ryste beholderen, inden tanken fyldes. Danish – 51

Kontrol før start (2) Brændstofpumpe:

Inspicér arbejdsområdet. Fjern alle genstande, der kan slynges op. Tryk flere gange på brændstofpumpens gummiblære, indtil den fyldes med brændstof (ca. 6 gange). Det er ikke nødvendigt at fylde blæren helt.

Kontrollér skæreudstyret. Brug aldrig sløve, revnede eller beskadigede knive.

Kontrollér maskinen, så den er i optimal stand. Kontrollér, at alle møtrikker og bolte er spændt.

Kontrollér, at gearet er smurt korrekt. Se anvisningerne under overskriften Gear.

Kontrollér, at skæreudstyret altid stopper i tomgang.

Brug kun maskinen til det formål, den er beregnet til.

Kontrollér, at håndtaget og sikkerhedsfunktioner er i orden. Brug aldrig en maskine, som mangler dele eller er ændret i strid med specifikationerne.

Alle dæksler skal være monteret korrekt og være fejlfri før start af maskinen. Start og stop

Tryk maskinkroppen mod jorden med venstre hånd (OBS! Ikke med foden!). Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om hånden. ADVARSEL! Det komplette gearhus skal være monteret, inden maskinen startes, ellers kan koblingen løsne sig og forårsage personskade. Flyt altid maskinen ca. 3 meter fra tankningsstedet inden start. Anbring maskinen på et fast underlag. Husk, at knivene kan bevæge sig, når motoren starter. Kontrollér, at knivene ikke kommer i kontakt med noget objekt. Kontrollér, at der ikke opholder sig uvedkommende personer i arbejdsområdet, da der ellers er risiko for alvorlige personskader. Sikkerhedsafstanden er 15 meter. Kold motor (1) Choker Stil chokeren i chokestilling. 52 – Danish (3) Start (4, 5) Sæt chokeren tilbage i udgangsposition, umiddelbart når motoren tænder og gør nye startforsøg, indtil motoren starter. BEMÆRK! Hvis chokerhåndtaget skubbes tilbage til dets oprindelige position, kører motoren med øget hastighed, den såkaldte startgasstilling, og klingerne vil bevæge sig. Startgasstillingen deaktiveres igen ved at give gas med gashåndtaget. BEMÆRK! Træk ikke startsnoren helt ud, og slip heller ikke starthåndtaget fra udstrakt stilling. Dette kan give skader på maskinen.

Varm motor Tryk maskinkroppen mod jorden med venstre hånd (OBS! Ikke med foden!). Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om hånden. Stop Motoren standses ved at sætte stopkontakten på stop. BEMÆRK! Stopkontakten skifter automatisk til startposition. For at undgå utilsigtet start skal tændhætten derfor altid tages af tændrøret ved montering, kontrol og/eller vedligeholdelse. Danish – 53 ARBEJDSTEKNIK Generelle arbejdsinstruktioner Sikkerhedsinstruktioner under arbejdet VIGTIGT! Dette afsnit behandler grundlæggende sikkerhedsregler for arbejde med hækkeklipper. Når du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du spørge en ekspert til råds. Henvend dig til din forhandler eller dit serviceværksted.

Sørg altid for, at du har en sikker og stabil arbejdsposition.

Lad aldrig maskinen være uden opsyn, når motoren er i gang. Undgå al brug, som du ikke synes, du er tilstrækkeligt kvalificeret for.

Brug altid begge hænder til at holde maskinen. Hold maskinen foran kroppen.

Sørg for, at hænder og fødder ikke kommer i nærheden af skæreudstyret, når motoren er i gang.

Når motoren slukkes, skal du holde hænder og fødder væk fra skæreudstyret, indtil det er standset helt.

Pas på grenstumper, som kan slynges væk under klipningen.

Skær ikke for nær ved jorden. Sten eller andre løse genstande kan blive slynget op.

Undersøg klippeobjektet med hensyn til fremmedlegemer såsom elledninger, insekter og dyr etc. eller genstande, som kan skade skæreudstyret, f.eks. metalgenstande.

Hvis et fremmedlegeme rammes, eller der opstår vibrationer, skal du standse maskinen. Fjern tændrørskablet fra tændrøret. Kontrollér, at maskinen ikke er beskadiget. Reparer eventuelle skader.

ADVARSEL! Maskinen kan forårsage alvorlige personskader. Læs sikkerhedsinstruk-tionerne omhyggeligt igennem. Gør dig bekendt med, hvordan du skal anvende maskinen. ADVARSEL! Klippende værktøj. Berør ikke værktøjet uden først at slukke for motoren. Sikkerhedsinstruktioner for omgivelserne

Tillad aldrig børn at bruge maskinen.

Hold øje med omgivelserne, og kontrollér, at der ikke er nogen risiko for, at mennesker eller dyr kan komme i kontakt med skæreudstyret.

Sørg for, at ingen kommer nærmere end 15 meter under arbejdet.

Lad aldrig andre bruge maskinen, uden at du har sikret dig, at vedkommende har forstået indholdet i brugsanvisningen.

Arbejd aldrig på en stige, stol, palle eller fra et andet højt sted, som ikke er helt stabilt.

Vær opmærksom på, at føreren er ansvarlig for uheld eller risici, som andre personer eller disses ejendom udsættes for. 54 – Danish ARBEJDSTEKNIK

Skulle et eller andet sætte sig fast i knivene under arbejdets gang skal motoren slukkes og standse helt inden knivene rengøres. Fjern tændkablet fra tændrøret.

For at opnå den bedste balance skal maskinen holdes så tæt ind til kroppen som muligt.

Pas på, at spidsen ikke berører jorden.

Prøv ikke at forcere arbejdet, men gå tilpas hurtigt frem, så alle kviste klippes af med en jævn overflade. Hvis klingerne kommer til at sidde fast, kan de løsnes igen ved at stikke kombinøglen ind i gearhuset. Fjern smøremiddelproppen, stik kombinøglen ind i gearingen, og drej den frem og tilbage. Sikkerhedsinstruktioner efter arbejdets ophør ERGOLITE 6028

Transportbeskyttelsen skal altid sættes på skæreudstyret, når maskinen ikke anvendes.

Inden rengøring, reparation eller inspektion skal du kontrollere, at skæreudstyret er standset helt. Fjern tændrørskablet fra tændrøret.

Anvend altid kraftige handsker ved reparation af skæreudstyret. Det er meget skarpt, og snitsår kan meget let forekomme.

Opbevar maskinen utilgængeligt for børn.

Brug kun originale reservedele ved reparation. Hæktrimmerens bagerste håndtag kan stilles i fem positioner ved at trække i hagen. Se figuren. Når håndtaget justeres, skal trimmeren være i tomgang eller ikke køre.

Under arbejde skal håndtaget altid vende opad, uanset hvordan trimmeren er vendt. Grundlæggende arbejdsteknik

Arbejd med pendullignende bevægelser nedefra og op ved klipning af sider.

Ved hækklipning skal motoren vende væk fra hækken. Danish – 55 VEDLIGEHOLDELSE Karburator Justering af tomgangsomdrejningstallet Inden der foretages justeringer, skal det kontrolleres, at luftfiltret er rent, og at luftfilterlåget er monteret. Sørg for, at startgasstillingen er deaktiveret. Juster omdrejningstallet for tomgang med tomgangsskruen T, hvis der bliver behov for omjustering. Drej først T-skruen med uret, indtil skæreudstyret begynder at bevæge sig. Drej derefter skruen mod uret, indtil skæreudstyret standser. Omdrejningstallet er justeret korrekt, når motoren kører jævnt i begge positioner. Der bør være en god marginal til det omdrejningstal, hvor skæreudstyret begynder at bevæge sig. På lyddæmpere uden katalysator bør gnistfangernettet rengøres og eventuelt udskiftes en gang om ugen. Ved eventuelle skader på gnistfangernettet skal det udskiftes. Hvis nettet ofte er blokeret, kan det være et tegn på, at karburatoren er justeret forkert, eller at der er blandet for meget olie i benzinen. På katalysatorlyddæmpere skal gnistfangernettet kontrolleres og om nødvendigt rengøres en gang om måneden. Ved eventuelle skader på gnistfangernettet skal det udskiftes. Hvis gnistfangernettet ofte er tilstoppet, kan dette være tegn på, at katalysatorens funktion er nedsat. Kontakt din forhandler for at få det kontrolleret. Med et tilstoppet gnistfangernet overophedes maskinen med skader på cylinder og stempel til følge. BEMÆRK! Brug aldrig maskinen med en lyddæmper, der er i dårlig stand. Anbefalet omdrejningstal i tomgang: Se kapitlet Tekniske data.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren! Kølesystem

ADVARSEL! Hvis tomgangsomdrejningstallet ikke kan justeres, så skæreudstyret står stille, skal du kontakte din forhandler/dit serviceværksted. Brug ikke maskinen, før den er indstillet korrekt eller repareret. For at holde en så lav driftstemperatur som muligt er maskinen udstyret med et kølesystem. Lyddæmper BEMÆRK! Visse lyddæmpere er forsynet med katalysator. Se kapitlet Tekniske data for at se, om din maskine er forsynet med katalysator. Kølesystemet består af:

Køleribber på cylinderen. Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren. Udstødningsgasserne er varme og kan indeholde gnister, som kan forårsage brand, hvis udstødningsgasserne rettes mod et tørt og brændbart materiale.

Cylinderdæksel (leder køleluften mod cylinderen).

Luftindtag via krumtaphuset (inden i tanken). Visse lyddæmpere er udstyret med et specielt gnistfangernet. Hvis din maskine er udstyret med en sådan lyddæmper, skal nettet rengøres. Dette gøres bedst med en stålbørste. 56 – Danish Rens kølesystemet med en børste en gang om ugen, under støvfyldte forhold oftere. Et snavset eller tilstoppet kølesystem medfører overopvarmning af maskinen med skader på cylinderen og stemplet til følge. VEDLIGEHOLDELSE Tændrør Rengøring af luftfilter Afmonter luftfilterdækslet, og fjern filteret. Vask det i varmt sæbevand. Lad filteret tørre, og oliér det derefter i overensstemmelse med instruktionerne. Tændrørets tilstand påvirkes af:

En forkert olieblanding i brændstoffet (for meget eller forkert olie).

Et snavset luftfilter. Disse faktorer forårsager belægninger på tændrørets elektroder og kan forårsage driftsforstyrrelser og startproblemer. Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gøres noget andet. Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm. Tændrøret bør udskiftes efter ca. en måneds drift, eller hvis det er nødvendigt, endnu tidligere. BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder. Kontrollér, at tændrøret har såkaldt radiostøjdæmpning. Luftfilter Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes. Indsmøring af luftfilter i olie Brug altid filterolie art. nr. 531 00 92-48. Filterolien indeholder opløsningsmiddel, så den er nem at fordele jævnt i filtret. Undgå derfor kontakt med huden. Læg filteret i en plastpose, og påfyld filterolien. Tryk på plastposen for at fordele olien. Tag filteret i plastposen ud, og hæld den overskydende olie fra, inden filtret monteres i maskinen. Brug aldrig almindelig motorolie. Den synker meget hurtigt ned gennem filteret og lægger sig på bunden. Gear Gearhuset er forsynet med en prop til påfyldning af smøremiddel. Benyt fedtrøret til at påfylde fedt, og gentag for hver 25 timer. Anvend Husqvarnas specialfedt. Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:

Unormalt højt brændstofforbrug. Rengør filteret efter 25 timers drift eller oftere, hvis forholdene er usædvanligt støvede. BEMÆRK! Gearet skal ikke fyldes helt med fedt. Fedtet udvides af den varme, som opstår, når maskinen kører. Hvis gearet var helt fyldt med fedt, er der risiko for ødelagte pakninger og fedtlækage. Smøremidlet i gearhuset skal normalt blot udskiftes i forbindelse med eventuelle reparationer. Danish – 57 VEDLIGEHOLDELSE Klippeaggregat Kontrollér, at skæreenhedens skruer er monteret korrekt. Spænd dem med et tilspændingsmoment på 7-10 Nm. Rengøring og smøring Rengør knivene for harpiks og plantesaft med rengøringsmidlet 531 00 75-13 (UL22) hver gang før og efter brug. Kontrollér, at klingernes kanter hverken har skader eller deformeringer. Fil eventuelle grater væk. Kontrollér, at klingerne bevæger sig frit. Fjern smøremiddelproppen i gearhuset, stik kombinøglen ind, og drej den frem og tilbage. Smør knivbjælkerne med specialsmøremidlet, art.-nr. 531 00 75-12 (UL 21) før længere tids opbevaring. 58 – Danish VEDLIGEHOLDELSE Vedligeholdelsesskema Nedenfor vises en oversigt over det vedligeholdelsesarbejde, der skal udføres på maskinen. De fleste af punkterne er beskrevet i afsnittet Vedligeholdelse. Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugsanvisning. Mere omfattende arbejde skal udføres af et autoriseret serviceværksted. Vedligeholdelse Før hver anvendelse: Rengør maskinen udvendigt. Efter 100 timers brug Hver gang maskinen har været i brug Kontrollér, at gasreguleringsspærren og gasreguleringen fungerer i sikkerhedsmæssigt henseende.

For at mindske brandrisikoen skal lyddæmperen, udstødningsrøret og motoren rengøres for snavs, løv, overflødigt smøremiddel m.m.

Kontrollér, at knivene ikke bevæger sig ved tomgang.

Kontrollér, at knivene er intakte og ikke har revner eller andre skader. Skift knivene om nødvendigt.

Kontrollér, at klingebeskyttelsen hverken har skader eller deformeringer. Udskift klingen, hvis den er bøjet eller beskadiget.

Udskift klingebeskyttelsen, hvis den er bøjet eller beskadiget.

Kontrollér, at håndbeskyttelsen er intakt. Udskift beskadiget beskyttelse.

Kontrollér, at skruer og møtrikker er spændte.

Kontrollér, at hverken motor, tank eller brændstofrør lækker brændstof.

Rengør luftfilteret, og oliér det. Rengør oftere, hvis forholdene er usædvanligt støvede. Efter 40 timers brug (25 tim). Kontrollér startmotoren og dens startsnor.

Rengør tændrøret udvendigt. Afmonter det, og kontrollér elektrodeafstanden. Juster afstanden til 0,5 mm, eller udskift tændrøret. Kontrollér, at tændrøret har såkaldt radiostøjdæmpning.

Rengør maskinens kølesystem.

Rengør karburatoren udvendigt og rummet omkring den.

Fyld gearhuset med fedt. Det skal gøres for hver ca. 25 driftstimer.

Kontrollér, at de bolte, som holder knivene, er fastspændt korrekt.

Kontrollér, og rengør eventuelt lyddæmperens gnistfangernet (gælder kun lyddæmpere med katalysator).

Rengør brændstoftanken indvendigt.

Kontrollér brændstoffilterets indvendige side for snavs, og se efter, at der ikke er sprækker eller andre defekter i brændstofslangen. Udskift om nødvendigt.

Kontrollér kobling, koblingsfjedre og koblingstromle for slitage. Udskift om nødvendigt delene på et autoriseret serviceværksted.

Udskift tændrøret. Kontrollér, at tændrøret har såkaldt radiostøjdæmpning.

Anbefalet maks. rusningshastighed, o/min.

Omdrejningstalreguleret tændingssystem

3,5/4,4 4,1/4,2 Tændingssystem Brændstof-/smøresystem Volumen benzintank, liter Vægt Vægt, uden brændstof, kg Støjemissioner (se anm. 1) Lydniveauer (se anm. 2) Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN ISO 10517, dB(A): Vibrationsniveauer (se anm. 3) Ækvivalente vibrationsniveauer (ahv,eq) i håndtag målt i henhold til EN ISO 10517, m/s2 Forreste/bageste håndtag: Knive Type Dobbelt Dobbelt Længde, mm

Anm.1: Emission af støj til omgivelserne målt som lydeffekt (LWA) i henhold til Rådets direktiv 2000/14/EF. Rapporteret lydeffektniveau for maskinen er målt med det originale skæreudstyr, der giver det højeste niveau. Forskellen mellem garanteret og målt lydeffekt er, at den garanterede lydeffekt også omfatter spredning i måleresultatet og variationerne mellem forskellige maskiner af samme model i henhold til direktivet 2000/14/EF. Anm. 2: Rapporterede data for ækvivalent lydtryksniveau for maskinen har en typisk statistisk spredning (standardafvigelse) på 1 dB (A). Anm. 3: Rapporterede data for et ækvivalent vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 1 m/s2. 60 – Danish TEKNISKE DATA EF-overensstemmelseserklæring (Gælder kun Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf. +46 36 146500, erklærer hermed og påtager sig det fulde ansvar for, at hæktrimmeren McCULLOCH SUPERLITE 4528, ERGOLITE 6028 fra 2011 årgangsserienummer og fremad (året er angivet i klartekst på typeskiltet plus et efterfølgende serienummer), modsvarer forskrifterne i RÅDETS DIREKTIV: - af den 17. maj 2006 "angående maskiner" 2006/42/EF - af den 15. december 2004 ”angående elektromagnetisk kompatibilitet” 2004/108/EØF. - af den 8. maj 2000 ”angående emission af støj til omgivelserne” 2000/14/EF. Overensstemmelsesvurdering udført i henhold til Bilag V. Oplysninger om støjemissioner fremgår af kapitlet Tekniske data. Følgende standarder er opfyldt: EN ISO 12100-2:2009,

Pass på at tuppen ikke kommer ned i bakken.

Kontroller at håndbeskyttelsen ikke er skadet. Beskyttelse som er skadet skal skiftes ut.
