BRUGSANVISNING M53-190AWFX MC CULLOCH

av den 8 maj 2000 ”angående emission av buller till omgivningen” 2000/14/EG. För information angående bulleremissionerna, se kapitel Tekniska data. Följande standarder har tillämpats: EN 836, ISO 11094, EN 55012. Anmält organ: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utfärdat rapporter om bedömning av överensstämmelse enligt bilaga VI till RÅDETS DIREKTIV av den 8 maj 2000 angående emissioner av buller till omgivningen 2000/14/EG. Huskvarna, 29 november 2012 Bengt Ahlund, Utvecklingschef (Bemyndigad representant för Husqvarna AB samt ansvarig för tekniskt underlag.) Svenska – 27 SYMBOLFORKLARING Symbolforklaring Forklaring til advarselsniveauer ADVARSEL! Maskinen kan ved forkert eller skødesløs brug være et farligt redskab, som kan medføre alvorlige skader eller dødsfald for brugeren eller andre. Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen. Advarslerne er inddelt i tre niveauer. Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet. Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret. Pas på udslyngede genstande og rikochettering. Pas på den roterende kniv. Pas på hænder og fødder. Advarsel: Roterende dele. Hold hænder og fødder på sikker afstand. Dette produkt er i overensstemmelse med gældende CE-direktiv. Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat. Brug aldrig maskinen indendørs eller i lokaler uden ventilation. Udstødningsgasserne indeholder kulilte, som er en lugtfri, giftig og livsfarlig gas. Eksplosionsfare Tank aldrig med motoren i gang. Meget varm overflade. 28 – Danish ADVARSEL!

ADVARSEL! Bruges, hvis operatøren udsætter sig for risiko for alvorlig personskade eller dødsfald, og der er stor risiko for skader på omgivelserne ved tilsidesættelse af instruktionerne i manualen. VIGTIGT!

Tak, fordi du har valgt et produkt fra McCulloch. Du er dermed blevet en del af en historie, der tog sin begyndelse, da McCulloch Corporation begyndte at producere motorer under anden verdenskrig. I 1949, da McCulloch introducerede sin første lette motorsav til enmandsbetjening, skulle skovbruget aldrig blive det samme igen. Udvalget af innovative motorsave udviklede sig op igennem årtierne, og omsætningen tog til i omfang, først med fly- og kartmotorer i 1950'erme og siden med minimotorsave i 1960'erne. Senere, i 1970'erne og 80'erne, kom trimmere og løvblæsere/-sugere med i sortimentet. I dag fortsætter McCulloch som en del af Husqvarnakoncernen sin tradition for stærke motorer, tekniske innovationer og stærke designs, som har været vores varemærker i mere end et halvt århundrede. Reduktion af brændstofforbruget, emissioner og støjniveauer har højeste prioritet hos os, hvilket også gælder forbedring af sikkerheden og brugervenligheden. Vi håber, at du vil blive tilfreds med dit McCulloch-produkt, da det er udviklet til at være din ledsager i lang tid fremover. Hvis du følger denne brugervejlednings anbefalinger vedr. anvendelse, service og vedligeholdelse, kan du forvente, at produktet når den anførte levetid. Hvis du får brug for professionel assistance til reparation eller service, bedes du benytte servicesøgeren på www.mcculloch.com. McCulloch forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel. Denne vejledning kan også downloades på www.mcculloch.com.

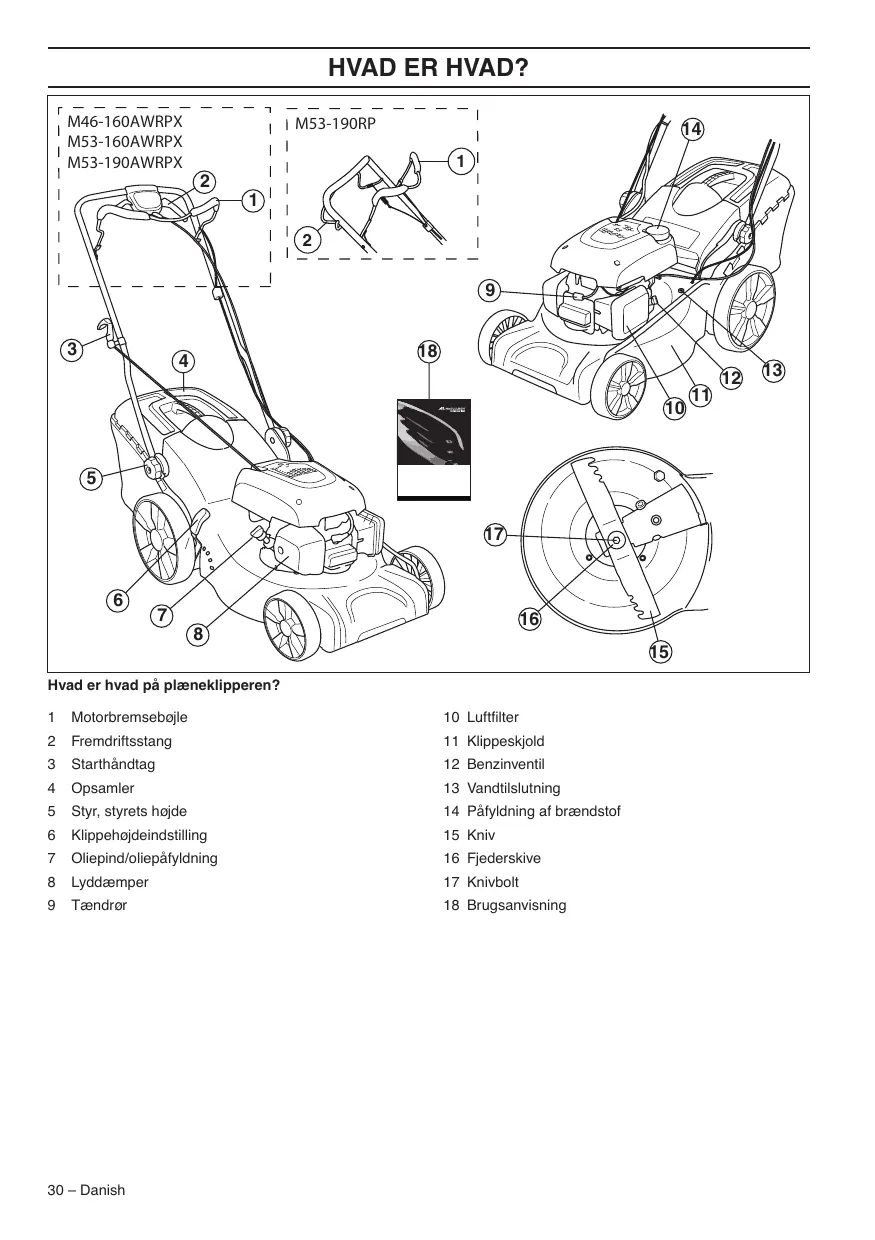

Hvad er hvad på plæneklipperen?

Styr, styrets højde 14 Påfyldning af brændstof

Klippehøjdeindstilling 15 Kniv

Tændrør 18 Brugsanvisning 30 – Danish

MASKINENS SIKKERHEDSUDSTYR Generelt Lyddæmper I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer.

ADVARSEL! Brug aldrig en maskine med defekte sikkerhedsdetaljer. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret. Lyddæmperen bliver meget varm både under og efter brug. Dette gælder også ved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved håndtering i nærheden af brandfarlige emner og/eller gasser. Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret. Klippeskjold

Klippeskjoldet er konstrueret til at reducere vibrationerne og til at mindske risikoen for skæreskader. Kontrol af klippeskjold

Kontrollér, at klippeskjoldet er helt og uden synlige defekter, f.eks. materialerevner. ADVARSEL! Brug aldrig en maskine uden lyddæmper eller med en defekt lyddæmper. En defekt lyddæmper kan forøge lydniveauet og brandrisikoen markant. Hav altid brandslukningsudstyr inden for rækkevidde.

Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren. Kontrol af lyddæmper

Kontrollér jævnligt, at lyddæmperen er hel, og at den sidder godt fast. Motorbremsebøjle

Motorbremsen er konstrueret til at standse motoren. Når grebet om motorbremsebøjlen slippes, skal motoren standse. Kontrol af motorbremsehåndtaget Giv fuld gas, og slip derefter bremsebøjlen. Motorbremsen skal altid være justeret, så motoren standser inden for 3 sekunder. Danish – 31

VIGTIGT! Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret. Opsamler

Påsæt opsamlingsposen.

Sæt bunden af opsamleren i udkaståbningen. Håndtag Montering Tophåndtag Placer styregrebets rørkonstruktion modsat styrets nederste del. Tilspænd skruehåndtagene korrekt. BioClip(r)-indsats Indstillinger

Hæv afskærmningen til udkastet for at montere / afmontere proppen til bioklipperen. Løsn de nederste skruehåndtag. Sæt fjederen fast i rammen.

Juster højden. Tilspænd skruehåndtagene korrekt. Klippehøjde BEMÆRK! Indstil ikke klippehøjden for lavt, da der så er risiko for, at knivene går i jorden ved ujævnheder. Flyt håndtaget bagud for at opnå større klippehøjde og fremad for at opnå lavere klippehøjde. 32 – Danish Påfyldning af olie

Olietanken er tom ved leveringen. Påfyld langsomt olie. Se anvisningerne i afsnittet Vedligeholdelse. Motorolien skal skiftes første gang efter 5 timers drift.

Tankning ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.

ADVARSEL! Stands motoren, og lad den afkøle nogle minutter før tankning. Benyt altid en brændstofbeholder for at undgå spild. Brændstof og brændstofslanger er meget brandfarlige og kan give alvorlige skader ved indånding og hudeksponering. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering. Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder. Tør rent rundt om tankdækslet. Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale! Spænd tankdækslet omhyggeligt efter tankning. Forsømmelighed medfører brandfare. Flyt maskinen mindst 3 m væk fra tankningsstedet, inden du starter. Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet. Start aldrig maskinen: Drivmiddel BEMÆRK! Maskinen er udstyret med en firetaktsmotor. Sørg for, at der er tilstrækkeligt med olie i olietanken. Benzin

Brug blyfri eller blyholdig kvalitetsbenzin.

Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå såkaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari.

Hvis du har spildt brændstof eller motorolie på maskinen. Aftør al spildt væske, og lad benzinresterne fordampe.

Hvis du har spildt brændstof på dig selv eller dit tøj, skift tøj. Vask de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe.

Hvis maskinen lækker brændstof. Kontrollere regelmæssigt for lækage fra tankdæksel og brændstofslanger. Transport og opbevaring

Opbevar og transporter maskinen og brændstoffet, så eventuel lækage og dampe ikke risikerer at komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere eller oliefyr.

Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder. Hvor det er muligt at få miljøtilpasset benzin, såkaldt alkylatbenzin, skal denne anvendes. Motorolie BEMÆRK! Kontrollér olieniveauet, før plæneklipperen startes. Et for lavt olieniveau kan forårsage alvorlige motorskader. Se anvisningerne under afsnittet "Vedligeholdelse".

Motorolien skal skiftes første gang efter 5 timers drift. Den anbefalede olietype fremgår af de tekniske data. Brug aldrig olie, der er beregnet til totaktsmotorer. Langtidsopbevaring

Ved længere tids opbevaring af maskinen skal brændstoftanken tømmes. Spørg på den nærmeste benzinstation, hvor du kan komme af med overskydende brændstof. Danish – 33 BETJENING Personligt beskyttelsesudstyr Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr.

Lad aldrig børn eller personer, som ikke er instrueret i håndtering af maskinen, bruge eller vedligeholde den. Brug altid:

Benyt høreværn, hvis støjniveauet overstiger 85 dB.

Kraftige lange bukser. Brug ikke shorts eller sandaler, og gå ikke barfodet.

Handsker skal anvendes, når det behøves, f.eks. ved montering, inspektion eller rengøring af skæreudstyret. Maskinen bør ikke benyttes af personer med nedsat fysisk eller mental formåen eller af personer, som af helbredsrelaterede årsager ikke er i stand til at betjene maskinen, medmindre de overvåges af en person, som er ansvarlig for deres sikkerhed. Generelle sikkerhedsinstruktioner Lad aldrig andre bruge maskinen, uden at du har sikret dig, at vedkommende har forstået indholdet i brugsanvisningen. Dette afsnit behandler grundlæggende sikkerhedsregler for arbejde med maskinen. Den givne information kan aldrig erstatte den kundskab, en faguddannet bruger har i form af uddannelse og praktisk erfaring.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Vær opmærksom på, at føreren er ansvarlig for uheld eller risici, som andre personer eller disses ejendom udsættes for.

Maskinen skal holdes ren. Skilte og mærkater skal være fuldstændigt læsbare. Brug altid din sunde fornuft Det er umuligt at dække alle tænkelige situationer, du kan komme ud for. Vær altid forsigtig og brug din sunde fornuft. Når du kommer ud for en situation, som du er usikker på, skal du spørge en ekspert til råds. Henvend dig til en forhandler, til dit serviceværksted eller til en, der har erfaring med brugen af maskinen. Undgå at udføre opgaver, som du ikke føler dig tilstrækkeligt kvalificeret til!

34 – Danish ADVARSEL! Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager maskinen i brug. ADVARSEL! Maskinen kan ved forkert eller skødesløs brug være et farligt redskab, som kan medføre alvorlige skader eller dødsfald for brugeren eller andre. Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol.

ADVARSEL! Ikke-autoriserede ændringer og/eller ikke-autoriseret tilbehør kan medføre alvorlige skader eller dødsfald for brugeren eller andre. Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Foretag aldrig ændringer på maskinen, så den ikke længere svarer til originaludførelsen, og undlad at bruge maskinen, hvis den ser ud til at være blevet ændret af andre. Brug aldrig en maskine, som er behæftet med fejl. Følg vedligeholdelses-, kontrolog serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelsesog serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Brug altid originaltilbehør. BETJENING Sikkerhed i arbejdsområdet

Inden du begynder at slå græs, skal grene, kviste, sten osv. fjernes fra græsplænen.

Undgå anvendelse i dårligt vejr. F.eks. i tæt tåge, kraftig regn, hård vind og kraftig kulde osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. glat underlag.

Løft eller bær aldrig rundt med plæneklipperen, når motoren er startet. Hvis du bliver nødt til at løfte plæneklipperen, skal du først standse motoren og fjerne tændkablet fra tændrøret.

Motoren skal blokeres ved transport over et område, der ikke skal klippes; f.eks. havegang, sten, grus, asfalt o.l.

Løb aldrig med maskinen, når den er i gang. Man skal altid gå med plæneklipperen.

Afbryd motoren, inden klippehøjden ændres. Foretag aldrig justeringer, mens motoren kører.

Iagttag omgivelserne for at sikre, at der ikke er noget, der kan komme til at påvirke din kontrol over maskinen.

Lad aldrig maskinen være uden opsyn, når motoren er i gang. Sluk motoren. Sørg for, at skæreudstyret står helt stille.

Pas på rødder, sten, kviste, huller, grøfter osv. Højt græs kan skjule forhindringer.

Græsslåning på skråninger kan være farligt. Anvend ikke plæneklipperen på meget stejle skråninger. Plæneklipperen bør ikke anvendes på hældninger over 15 grader. Hvis et fremmedlegeme rammes, eller der opstår vibrationer, skal du standse maskinen. Fjern tændrørskablet fra tændrøret. Kontrollér, at maskinen ikke er beskadiget. Reparer eventuelle skader.

Ved skrånende terræn bør gåstrækningen lægges vinkelret på skråningen. Det er meget lettere at gå på tværs af en skråning end op og ned.

Vær forsigtig, når du nærmer dig uoverskuelige hjørner og genstande, der kan blokere for udsynet. Grundlæggende arbejdsteknik

Slå altid med en skarp klinge for at sikre optimale resultater. En sløv klinge giver et uensartet klipperesultat, og græsset bliver gult i snitfladen.

Klip aldrig mere end 1/3 af græssets længde. Dette gælder især i tørre perioder. Klip først med stor klippehøjde. Kontrollér derefter resultatet, og gå ned til den passende højde Hvis græsset er meget højt, skal du køre langsomt og eventuelt slå plænen to gange. Klip i forskellige retninger hver gang for at undgå striber i græsplænen. Arbejdssikkerhed

En plæneklipper er udelukkende konstrueret til græsslåning. Al anden anvendelse er forbudt.

Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet ”Personligt beskyttelsesudstyr”. Transport og opbevaring

Start aldrig plæneklipperen, medmindre kniv og alle afskærmninger er monteret. Kniven kan i modsat fald løsne sig og forårsage personskader.

Undgå, at kniven slår imod fremmedlegemer som sten, rødder eller lignende. Dette kan medføre, at kniven bliver sløv, og at motorakslen bliver bøjet. En bøjet aksel giver ubalance og kraftige vibrationer, hvilket medfører en stor risiko for, at kniven løsner sig.

Bremsebøjlen må aldrig være permanent fastgjort til håndtaget, når maskinen er i gang.

Anbring plæneklipperen på et stabilt og plant underlag, og start den. Sørg for, at kniven ikke kan komme i kontakt med jorden eller eventuelle genstande.

Placer dig altid bag maskinen. Lad alle hjulene blive på jorden, og hold begge hænder på håndtaget under slåarbejdet. Hold hænder og fødder på sikker afstand af de roterende klinger.

Tip ikke maskinen, mens motoren er i gang.

Vær særlig opmærksom, når du trækker maskinen mod dig under arbejdet.

Opbevar udstyret i et aflåseligt område, så den ikke er tilgængelig for børn og uvedkommende.

Transport og opbevaring af brændstof er beskrevet i afsnittet "Håndtering af brændstof". Danish – 35 BETJENING Start og stop Før start

Luk brændstofventilen. ADVARSEL! Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen. Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet ”Personligt beskyttelsesudstyr”.

Sørg for, at ingen uvedkommende opholder sig inden for arbejdsområdet.

Sørg for, at tændkablet sidder ordentligt på tændrøret. Start Åbn brændstofventilen.

Motorbremsebøjlen skal holdes imod håndtaget, når motoren startes.

Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat). Træk kraftigt, indtil motoren starter. Vikl aldrig startsnoren rundt om hånden. Drev

Inden du trækker maskinen mod dig, skal du deaktivere motoren og skubbe maskinen ca. 10 cm fremad. 36 – Danish Stop VEDLIGEHOLDELSE Generelt

Olieniveau ADVARSEL! Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugsanvisning. Mere omfattende arbejde skal udføres af et serviceværksted. Undgå utilsigtet start ved at fjerne tændkablet fra tændrøret. Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted. Når du kontrollerer olieniveauet, skal plæneklipperen stå på et plant underlag. Kontrollér olieniveauet med målepinden på oliepåfyldningslåget.

Sæt oliepinden tilbage igen. Oliepåfyldningslåget skal være skruet helt til for at give et korrekt indtryk af olieniveauet.

Hvis olieniveauet er lavt, skal du efterfylde med motorolie op til det øverste niveau på oliepinden. Skæreudstyr

Kontrollér skæreudstyret med hensyn til skader og revnedannelse. Et beskadiget skæreudstyr skal altid udskiftes.

Sørg for, at kniven altid er velslebet og korrekt afbalanceret. BEMÆRK! Hvis du vipper maskinen, skal du altid sørge for, at luftfilteret er placeret så højt som muligt.

BEMÆRK! Efter slibning af knivene bør disse afbalanceres. Afbalancering, udskiftning eller slibning af rotorbladene skal udføres af et serviceværksted. Brug altid originaltilbehør. Ved påkørsel af forhindringer, som forårsager havari, bør beskadigede knive udskiftes. Lad serviceværkstedet bedømme, om kniven kan slibes eller skal udskiftes. Vedligeholdelsesskema I vedligeholdelsesskemaet kan du se, hvilke dele af din maskine der skal vedligeholdes, og med hvilke intervaller det skal finde sted. Intervallerne er fastlagt med udgangspunkt i daglig anvendelse af maskinen og kan variere i henhold til brugsmønsteret. Før start Ugentligt eftersyn Udskiftning af klingerne

Månedligt eftersyn Generelt eftersyn Tændrør Luftfilter Udvendig rengøring Lyddæmper* Brændstofsystem Olieniveau Skæreudstyr Klippeskjold* ADVARSEL! Brug altid kraftige handsker ved service og vedligeholdelse af skæreudstyret. Knivene er meget skarpe og kan let give anledning til skæreskader. Demontering

Fjern den gamle klinge. Kontrollér, at klingebeslaget er ubeskadiget. Kontrollér også, at knivbolten er hel, og at motorakslen ikke er bøjet. Indstilling af koblingswire Motorbremsebøjle* *Se anvisningerne under afsnittet "Maskinens sikkerhedsudstyr". Generelt eftersyn

Kontrollér, at skruer og møtrikker er spændte. Udvendig rengøring Montering

Børst plæneklipperen ren for løv, græs og lignende. Brug ikke en højtryksrenser til at rengøre maskinen. Sprøjt aldrig vand direkte på motoren. Rens startaggregaternes luftindtag. Kontrollér startaggregaterne og startsnoren. Ved rengøring under klippeskjoldet skal maskinen vendes, så tændrøret vender opad. Benzintanken tømmes. Sørg for, at kniven centreres korrekt på akslen. Danish – 37 VEDLIGEHOLDELSE

Monter skiven, og spænd bolten godt fast. Bolten skal spændes med et moment på 45-60 Nm. M46-160AWRPX, M53AWRPX,

Træk klingen rundt pr. håndkraft, og kontrollér, at den roterer frit. Prøvekør maskinen. Tændrør BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder. Luftfilter

Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes. Sørg for, at luftfiltret slutter helt tæt til filterholderen, når du monterer det.

Hvis maskinens effekt er lav, hvis den er vanskelig at starte, eller hvis tomgangsskruen er ujævn: Kontrollér altid først tændrøret, før du foretager yderligere afhjælpning.

Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,5 mm. Udskift om nødvendigt.

Rengør papirfilteret. Rengør filtret ved at slå det imod et plant underlag. Brug aldrig opløsningsmidler med petroleum eller trykluft til at rense filtret. Rengøring af skumplastfilter

Indstilling af koblingswire M53-190RP

Finjuster kablet vha. justeringsskruen. Fjern skumplastfilteret. Vask filteret omhyggeligt i lunkent sæbevand. Skyl filteret grundigt i rent vand efter rengøringen. Pres vandet ud, og lad filteret tørre. Bemærk! Trykluft med for højt tryk kan skade skumplasten. Efter rengøring skal filtret vædes i motorolie. Aftør overskydende olie ved at trykke en ren klud imod filteret. Olieskift

Anbring en egnet beholder til opsamling af olien.

Aftap olien ved at hælde motoren, så olien løber ud gennem påfyldningsrøret. Hvis du vipper maskinen, skal du altid sørge for, at luftfilteret er placeret så højt som muligt. Forhør dig på den nærmeste benzintank om, hvor du kan komme af med den overskydende motorolie. Påfyld ny motorolie af god kvalitet. Se anvisningerne under afsnittet "Tekniske data".

Hvis finjustering af koblingskablet ikke er tilstrækkeligt, skal du i stedet foretage en kraftigere justering af kablet.

Forlæng kablet vha. skruen til finjustering.

Udfør kraftig justering af koblingskablet ved at fastgøre det til de forskellige beslag på koblingsstangen. Finjuster derefter kablet. Brændstofsystem 38 – Danish

Kontrollér, at tankdækslet og tætningen er intakt.

Nominel motoreffekt, kW (se anm. 1) 2,9 2,9 3,8 3,8 Tændrør

Vægt Maskine med tomme tanke, kg Støjemissioner (se anm. 2) Lydeffektniveau, målt dB(A)

3,3 4,0 4,0 4,0 Lydniveauer (se anm. 3) Lydtrykniveau ved brugerens øre, dB(A) Vibrationsniveauer, a hveq (se anm. 4) Håndtag, m/s2 Klippesystem Klippehøjde, mm 30-80 30-70 30-70 30-70 Klippebredde, cm

Anm. 1: Motorens effektangivelse er den gennemsnitlige nettoeffekt (ved det anførte omdrejningstal) for en typisk produktionsmodel af motoren målt iht. SAE-standarden J1349/ISO1585. Motorer fra masseproduktionen kan afvige fra denne værdi. Den faktiske effekt på motoren, som monteres i den færdige maskine, vil afhænge af driftshastigheden, miljøhensyn og andre værdier. Anm. 2: Emission af støj til omgivelserne målt som lydeffekt (LWA) i henhold til Rådets direktiv 2000/14/EF. Anm. 3: Lydtryksniveau iht. EN 836. Rapporterede data for lydtryksniveau har en typisk statistisk spredning (standardafvigelse) på 1,2 dB (A). Anm. 4: Vibrationsniveau iht. EN 836. Rapporterede data for vibrationsniveau har en typisk statistisk spredning (standardafvigelse) på 0,2 m/s2. *Brug motorolie af kvaliteten SF, SG, SH, SJ eller bedre. Se tabellen over viskositet i motorproducentens manual, og vælg en olie med optimal viskositet i forhold til den forventede udendørstemperatur. Danish – 39 TEKNISKE DATA EF-overensstemmelseserklæring (Gælder kun Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, erklærer hermed, at motorplæneklipperne McCulloch M46-160AWRPX, M53-160AWRPX, M53-190AWRPX, M53-190RP fra og med serienummer 13XXXXXXX og fremad opfylder forskrifterne i RÅDETS DIREKTIV:

af den 17. maj 2006 "angående maskiner" 2006/42/EF
