HASZNÁLATI ÚTMUTATÓ M53-190 ER MC CULLOCH

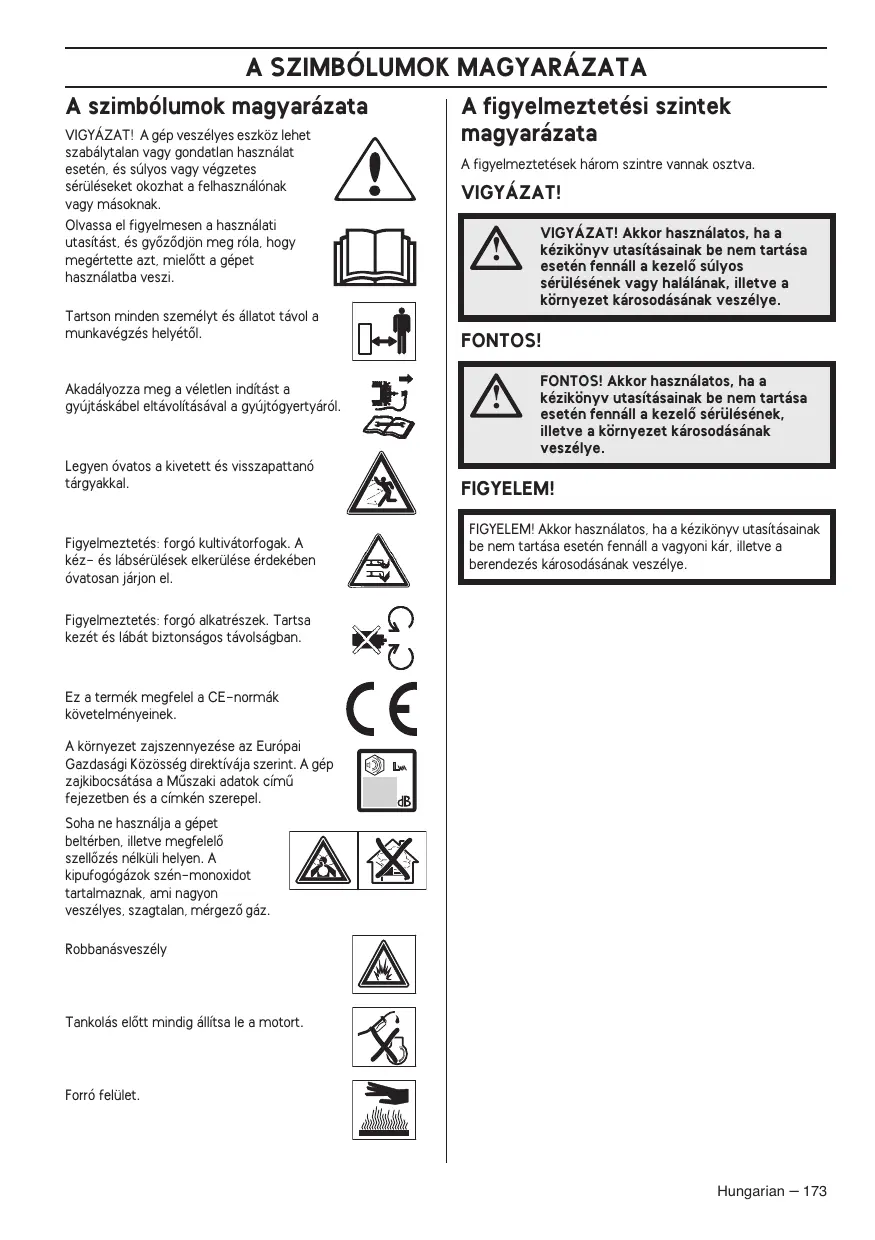

A szimbólumok magyarázata VIGYÁZAT! A gép veszélyes eszköz lehet szabálytalan vagy gondatlan használat esetén, és súlyos vagy végzetes sérüléseket okozhat a felhasználónak vagy másoknak. Olvassa el figyelmesen a használati utasítást, és gyŒzŒdjön meg róla, hogy megértette azt, mielŒtt a gépet használatba veszi. Tartson minden személyt és állatot távol a munkavégzés helyétŒl. Akadályozza meg a véletlen indítást a gyújtáskábel eltávolításával a gyújtógyertyáról. Legyen óvatos a kivetett és visszapattanó tárgyakkal. Figyelmeztetés: forgó kultivátorfogak. A kéz- és lábsérülések elkerülése érdekében óvatosan járjon el. A figyelmeztetési szintek magyarázata A figyelmeztetések három szintre vannak osztva. VIGYÁZAT!

VIGYÁZAT! Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelŒ súlyos sérülésének vagy halálának, illetve a környezet károsodásának veszélye. FONTOS!

FONTOS! Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a kezelŒ sérülésének, illetve a környezet károsodásának veszélye. FIGYELEM! FIGYELEM! Akkor használatos, ha a kézikönyv utasításainak be nem tartása esetén fennáll a vagyoni kár, illetve a berendezés károsodásának veszélye. Figyelmeztetés: forgó alkatrészek. Tartsa kezét és lábát biztonságos távolságban. Ez a termék megfelel a CE-normák követelményeinek. A környezet zajszennyezése az Európai Gazdasági Közösség direktívája szerint. A gép zajkibocsátása a Mıszaki adatok címı fejezetben és a címkén szerepel. Soha ne használja a gépet beltérben, illetve megfelelŒ szellŒzés nélküli helyen. A kipufogógázok szén-monoxidot tartalmaznak, ami nagyon veszélyes, szagtalan, mérgezŒ gáz. Robbanásveszély Tankolás elŒtt mindig állítsa le a motort. Forró felület. Hungarian – 173

A szimbólumok magyarázata ..................................... A figyelmeztetési szintek magyarázata ......................

Tartalomjegyzék ......................................................... Tisztelt vásárlónk! ....................................................... MI MICSODA? Mi micsoda a fınyírón? .............................................. A GÉP BIZTONSÁGI FELSZERELÉSE Általános tudnivalók .................................................... ÖSSZESZERELÉS ÉS BEÁLLÍTÁSOK Általános tudnivalók .................................................... Fogantyú .................................................................... Vágási magasság ....................................................... A fıgyıjtŒ felszerelése ............................................... Mulcsozóbetét ............................................................ Feltöltés olajjal ............................................................ ÜZEMANYAGKEZELÉS Általános tudnivalók .................................................... Üzemanyagkeverék .................................................... Tankolás ..................................................................... Szállitás és tárolás ...................................................... ÜZEMELTETÉS Személyi védŒfelszerelés ........................................... Általános biztonsági intézkedések .............................. AlapvetŒ szabály ........................................................ Szállitás és tárolás ...................................................... Beindítás és leállítás ................................................... KARBANTARTÁS Általános tudnivalók .................................................... Karbantartási séma ..................................................... Általános ellenŒrzés .................................................... Gyújtógyertya ............................................................. A tengelykapcsoló bowden beállítása ........................ LevegŒszırŒ ............................................................... Olajcsere .................................................................... Üzemanyagrendszer ...................................................

Mıszaki adatok .......................................................... Termékazonossági EGK-bizonyítvány ........................ 174 – Hungarian Tisztelt vásárlónk!

Köszönjük, hogy McCulloch terméket választott. Így részesévé válik egy régen, még a II. világháború ideje alatt indult történetnek, amikor a McCulloch Corporation megkezdte a motorok gyártását. A McCulloch 1949-ben mutatta be elsŒ könnyı egyszemélyes láncfırészét, és ezzel a faipar visszavonhatatlanul megváltozott. Egyre újabb és újabb megoldású láncfırészek évtizedei következtek, és az üzlet bŒvült, elŒbb repülŒgép- és gokartmotorokkal az 50-es években, majd miniláncfırészekkel a 60-as években. KésŒbb, a 70-es és 80-as években trimmerekkel és lomfúvókkal egészült ki a cég termékskálája. A McCulloch ma a Husqvarna vállalatcsoport tagjaként viszi tovább a céget fél évszázadon át fémjelezŒ hatékony motorok, technikai innovációk és erŒs szerkezetı kialakítások hagyományát. LegfŒbb prioritásaink közé tartozik az üzemanyag-fogyasztás, a kibocsátás és a zajszint csökkentése, valamint a biztonság és a felhasználóbarátság növelése. Bízunk benne, hogy elégedett lesz a megvásárolt McCulloch termékkel, és hogy az hosszú idŒn át segítŒtársa lesz a munkában. A termék élettartama hosszabb lesz, ha szem elŒtt tartja az ebben a kezelŒi kézikönyvben olvasható tanácsokat a használattal, szervizeléssel és karbantartással kapcsolatban. Amennyiben professzionális segítségre van szüksége a szervizeléshez vagy javításhoz, használja a www.mcculloch.com címen található szervizkeresŒt. A McCulloch folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején elŒzetes tájékoztatás nélkül változtasson. Jelen kézikönyv a www.mcculloch.com. címrŒl is letölthetŒ. MI MICSODA?

Mi micsoda a fınyírón?

Motorfékfogantyú 10 LevegŒszırŒ

Hajtókar 11 Vágóburkolat

Indítófogantyú 12 Üzemanyagszelep

A fıgyıjtŒ felszerelése 13 Vízcsatlakozás

Fogantyú, fogantyúmagasság 14 Üzemanyagfeltöltés

Vágásimagasság-szabályozó 15 Vágórész

Nívópálca/olajbetöltŒ nyílás 16 Rugóalátét

Kipufogódob 17 KésrögzítŒ csavar

Gyújtógyertya 18 Használati utasítás Hungarian – 175 A GÉP BIZTONSÁGI FELSZERELÉSE Általános tudnivalók Kipufogódob Ez a fejezet elmagyarázza a gép különbözŒ biztonsági felszereléseit, azok mıködését, valamint azt az ellenŒrzést és karbantartást, amelyrŒl a biztonságos használat érdekében gondoskodnia kell.

VIGYÁZAT! Soha ne használjon olyan gépet, amelynek hibás a biztonsági felszerelése. Ha az Ön gépe nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizmıhelyéhez. Akadályozza meg a véletlen indítást a gyújtáskábel eltávolításával a gyújtógyertyáról. A hangfogó a használat során és után erŒsen felhevül. Ez az alapjárat esetében is így van. Legyen tudatában a tızveszélynek, különösen ha gyúlékony anyag és/vagy gáz közelében dolgozik.

A vágóburkolat a rezgés és a vágásveszély csökkentésére szolgál. A vágóburkolat ellenŒrzése

GyŒzŒdjön meg arról, hogy a vágóburkolat nem sérült, és hogy látható hibáktól, például repedésektŒl mentes. Motorfékfogantyú

A motorfék a motor leállítására szolgál. Ha a felhasználó elengedi a motorfékfogantyút, a motornak le kell állnia. A motorfékfogantyú ellenŒrzése Adjon teljes gázt, majd engedje el a fékfogantyút. A motorféket úgy kell beállítani, hogy a motor 3 másodpercen belül leálljon. 176 – Hungarian VIGYÁZAT! Semmiképpen ne használjon olyan gépet, amelyiken nincs vagy sérült a hangfogó. A hibás hangfogó jelentŒs mértékben növeli a zajszintet és a tızveszélyt. Legyen kéznél tızoltó felszerelés. A kipufogódobot arra a feladatra tervezték, hogy a zajszintet minimálisra csökkentse, és hogy a kipufogógázokat a kezelŒ közelébŒl elvezesse. A hangfogó ellenŒrzése

Rendszeresen ellenŒrizze, hogy hibátlan-e és jól van-e rögzítve a hangfogó. ÖSSZESZERELÉS ÉS BEÁLLÍTÁSOK Általános tudnivalók

FONTOS! Akadályozza meg a véletlen indítást a gyújtáskábel eltávolításával a gyújtógyertyáról. A fıgyıjtŒ felszerelése

Helyezze be a gyıjtŒzsákot.

Helyezze a horgokat a váz felsŒ szélére.

Illessze a fıgyıjtŒ alját a kilépŒnyíláshoz. Fogantyú Összeszerelés FelsŒ fogantyú Helyezze a fogantyú csövét a fogantyú alsó részével szembe. Húzza meg kellŒképpen a csavarokat. Mulcsozóbetét Beállítások

A fogantyú magassága

Emelje fel a terelŒburkolatot a mulcsozó behelyezéséhez / eltávolításához. Lazítsa meg az alsó csavarokat. Akassza a rugót a vázra.

Állítsa be a magasságot. Húzza meg kellŒképpen a csavarokat. Vágási magasság FONTOS! Ne állítson be túlságosan kis vágási magasságot, nehogy a kés beleütközzön az egyenetlenségekbe. Feltöltés olajjal

A gépet üres olajtartállyal szállítjuk. Lassan töltse az olajat. Lásd a Karbantartás cím alatt szereplŒ utasításokat. A motorolajat elŒször 5 órás üzemidŒ után cserélje le. Nagyobb vágási magassághoz húzza a kart hátra, alacsonyabb vágási magassághoz húzza elŒre. Hungarian – 177 ÜZEMANYAGKEZELÉS Általános tudnivalók

Tankolás VIGYÁZAT! A motort nem szabad zárt vagy rosszul szellŒzŒ helyen járatni, mert a kipufogógázok fulladást vagy szénmonoxid-mérgezést okozhatnak.

VIGYÁZAT! Feltöltés elŒtt kapcsolja ki a motort, és hagyja hılni néhány percig. A kiömlés elkerülése érdekében mindig benzines kannát használjon. Az üzemanyag és annak gŒze tızveszélyes lehet, és belélegezve illetve bŒrrel érintkezve súlyos sérüléseket okozhat. Legyen ezért nagyon óvatos, amikor az üzemanyaggal bánik, és gondoskodjon megfelelŒ szellŒzésrŒl. A tanksapkát óvatosan nyissa ki, hogy az esetleges túlnyomás lassan kiegyenlítŒdhessen. Tartsa tisztán a tanksapka környékét. A motor kipufogógázai forróak, és lehet bennük szikra, mely tüzet okozhat. Soha ne indítsa be a gépet zárt helyiségben vagy gyúlékony anyagok közelében! Szorítsa rá alaposan a tanksapkát tankolás után. A gondatlanság tüzet okozhat. Vigye el a gépet legalább 3 méterre a tankolás helyétŒl, mielŒtt beindítaná. Üzemanyag közelében ne dohányozzon és ne helyezzen el forró tárgyakat. Soha ne kapcsolja be a gépet: Üzemanyagkeverék FONTOS! A gépet négyütemı motorral szerelték fel. Ügyeljen arra, hogy a tartályban mindig elegendŒ olaj legyen.

Ha üzemanyag vagy motorolaj került a gépre. Törölje le az üzemanyagot, illetve olajat, és várja meg, míg teljesen elpárolog.

Ha az üzemanyag ráfolyt Önre illetve a ruhájára, azonnal öltözzön át. Öblítse le azokat a testrészeket, amelyek kapcsolatba kerültek az üzemanyaggal. Használjon szappant és vizet.

Ha a gépbŒl üzemanyag szivárog. EllenŒrizze rendszeresen, nincs-e szivárgás az üzemanyagtartály kupakjánál és az üzemanyagvezetékeken. Benzin

Használjon jó minŒségı ólommentes vagy ólomtartalmú benzint.

A legalacsonyabb ajánlott oktánszám (RON): 90. Ha 90 oktánosnál gyengébb minŒségı üzemanyaggal üzemelteti a motort, úgynevezett ”kopogás” léphet fel. Ez a motor felmelegedéséhez vezet, ami a motor súlyos károsodását eredményezheti.

A gépet és az üzemanyagot úgy tárolja illetve szállítsa, hogy az esetlegesen kiszivárgó gŒzök ne érintkezhessenek villamos gépekbŒl, villanymotorokból, erŒkapcsolókból/árammegszakítókból, fıtŒkazánokból, stb. származó szikrákkal vagy nyílt lánggal.

Az üzemanyagot csak az arra alkalmas és rendszeresített tartályokban tárolja illetve szállítsa. Ha van rá lehetŒsége, használjon környezetbarát, ún. Alkilbenzint. Motorolaj FONTOS! A fınyíró beindítása elŒtt ellenŒrizze az olajszintet. Ha az olajszint túlságosan alacsony, súlyos kár keletkezhet a motorban. Lásd a „Karbantartás” címı fejezetben szereplŒ utasításokat.

Szállitás és tárolás A motorolajat elŒször 5 órás üzemidŒ után cserélje le. Az ajánlott olajtípusokkal kapcsolatban lásd a mıszaki adatokat. Soha ne használjon kétütemı motorokba való olajat. 178 – Hungarian Hosszú távú tárolás

Hosszabb tárolás elŒtt ürítse ki a gép üzemanyagtartályát. ÉrdeklŒdje meg a legközelebbi benzinkútnál, hogy hová lehet lefejteni az elhasznált üzemanyagot. ÜZEMELTETÉS Személyi védŒfelszerelés Amikor a gépet használja, viseljen mindig jóváhagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem küszöböli ki a sérülések kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelŒ felszerelés kiválasztásához kérje kereskedŒ segítségét.

Soha ne engedje meg, hogy gyermek vagy a gép használatában nem jártas személy használja a gépet. Viseljen mindig:

Használjon hallásvédŒt, ha a zajszint meghaladja a 85 dB-t.

Stabil, nem csúszós csizma vagy cipŒ

ErŒs anyagból készült hosszúnadrág Ne viseljen rövidnadrágot, szandált, illetve ne legyen mezítláb.

Szükség esetén, például a vágórész illesztésekor, vizsgálatakor vagy tisztításakor, védŒkesztyıt kell viselni. Csökkent testi vagy mentális képességekkel rendelkezŒ, illetve a gép kezelésére egészségi okokból alkalmatlan személyek csak a biztonságukért felelŒs személy felügyelete mellett használhatják a gépet. Csak olyan személyeknek engedje meg a gép használatát, akikrŒl tudja, hogy elsajátították a használati utasítás tartalmát. Általános biztonsági intézkedések Ez a fejezet a géppel végzett munkára vonatkozó alapvetŒ munkavédelmi szabályokat tárgyalja. Ez a tájékoztató nem helyettesítheti a szakmai ügyességet és tapasztalatot.

Olvassa el figyelmesen a használati utasítást, és gyŒzŒdjön meg róla, hogy megértette azt, mielŒtt a gépet használatba veszi.

Tartsa szem elŒtt, hogy az üzemeltetŒ felelŒs más személyek vagy azok tulajdonának sérüléseiért vagy veszélyeztetéséért.

A gépet tisztán kell tartani. A jelzéseknek és matricáknak tökéletesen olvashatónak kell lenniük. Mindig próbáljon elŒrelátóan gondolkodni. Lehetetlen az összes elképzelhetŒ helyzetet ismertetni. Mindig megfontoltan és elŒrelátóan tevékenykedjen. Ha olyan helyzetbe kerül, amelyben bizonytalannak érzi magát, álljon le a munkával és kérjen útbaigazítást egy szakértŒtŒl. Forduljon a szaküzlethez, a márkaszervizhez vagy olyan személyhez, aki jártas a beton-és fémdarabolók használatában. Ne próbálkozzon olyan munkával, amelyhez úgy véli, nincs elegendŒ szaktudása!

VIGYÁZAT! A gép mıködés közben elektromágneses mezŒt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a gép alkalmazása elŒtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát. VIGYÁZAT! A gép veszélyes eszköz lehet szabálytalan vagy gondatlan használat esetén, és súlyos vagy végzetes sérüléseket okozhat a felhasználónak vagy másoknak. Soha ne használja a gépet, ha fáradt, ha alkoholt fogyasztott, vagy ha látását, ítélŒképességét vagy mozgáskoordinációját befolyásoló gyógyszert vett be.

VIGYÁZAT! Nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez vagy halálos balesetekhez vezethetnek. A gép eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Ne változtassa meg a gép eredeti kivitelét, és ne használja a gépet, ha láthatóan valaki más módosításokat hajtott végre rajta. Soha ne használjon olyan gépet, amely hibás. Végezze el az ebben a használati utasításban elŒírt ellenŒrzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakképzett szerelŒnek kell elvégeznie. Használjon mindig eredeti pótalkatrészeket. Hungarian – 179 ÜZEMELTETÉS A munkaterület biztonsága a motort, és válassza le a gyújtásvezetéket a gyújtógyertyáról.

A nyírás elŒtt el kell távolítani a fıbŒl az ágakat, gallyakat, köveket stb.

A vágófelszerelésnek ütközŒ tárgyak elrepülhetnek, és személyi sérülést vagy dologi kárt okozhatnak. Minden személyt és állatot tartson távol. Amikor a fınyíróval nyírást nem igénylŒ területen halad keresztül, kapcsolja ki a motort. Ilyen lehet például a kavicsos ösvény, köves vagy aszfaltos terület stb.

Sohase fusson a mıködésben lévŒ géppel. A fınyíróval mindig gyalogsebességgel kell haladni.

A vágási magasság módosítása elŒtt lassítsa le a motort. Soha ne végezzen beállításokat, amikor a motor jár.

Amikor a motor mıködésben van, ne hagyja a gépet felügyelet nélkül. Kapcsolja ki a motort. GyŒzŒdjön meg róla, hogy a vágófelszerelés forgása leállt.

Ha a gép bármilyen idegen tárgynak ütközik vagy rezegni kezd, azonnal állítsa le a gépet. Vegye le a vezetéket a gyújtógyertyáról. EllenŒrizze, hogy nem sérült-e meg a gép. Javítsa ki az esetleges sérüléseket.

Ne használja a fırészt rossz idŒben, például sırı ködben, erŒsen zuhogó esŒben, erŒs szélben vagy nagy hidegben, stb. A rossz idŒjárási viszonyok között végzett munka fárasztó, és veszélyes helyzeteket teremthet, például síkos felület. Környezetét szemügyre véve gyŒzŒdjön meg arról, hogy nem érheti Önt olyan hatás, ami miatt elveszítené uralmát a gép fölött.

Ügyeljen a gyökerekre, kövekre, ágakra, magokra, árkokra stb. A magas fı akadályokat rejthet.

LejtŒn veszélyes lehet a fınyírás. Ne használja a fınyírót túl meredek lejtŒn. A fınyíró nem használható 15 foknál nagyobb lejtésı terepen.

LejtŒkön a munkaszakasz mindig legyen merŒleges a lejtŒre. Sokkal könnyebb keresztben haladni a lejtŒn, mint le- és felfelé vezetŒ irányban.

Sarkok és a kilátást akadályozó egyéb objektumok közelében legyen körültekintŒ. AlapvetŒ szabály

Az optimális eredmény érdekében mindig éles késsel vágjon. A tompa kés egyenetlenül vág, és a fı vágási felülete megsárgul.

Soha ne nyírjon le többet a fı hosszának 1/3-ánál. Ez száraz idŒszakban fokozottan érvényes. ElŒször nagy vágási magasságot állítson be, és úgy nyírjon. Ezután tekintse meg az eredményt, és a megfelelŒ mértékben csökkentse a vágási magasságot. Ha nagyon magas a fı, lassan és szükség esetén kétszer nyírjon.

Minden alkalommal más irányban haladjon, hogy ne alakuljanak ki sávok a pázsiton. Munkabiztonság

A fınyíró kizárólag fı nyírására szolgál. Minden egyéb használati mód tilos.

Viseljen személyi védŒfelszerelést. Lásd a Személyi védŒfelszerelés címı fejezetben szereplŒ utasításokat.

Ne indítsa be a fınyírót, amíg a kés és minden burkolat nincs helyesen felszerelve. EllenkezŒ esetben a kés kilazulhat, és személyi sérülést okozhat.

Gondoskodjon róla, hogy a kés ne ütközzön idegen tárgyaknak, például köveknek, gyökereknek vagy hasonlónak. Ilyen esetben a kés eltompulhat, és meggörbülhet a motortengely. A meggörbült tengely kiegyensúlyozatlanságot és erŒs rezgést okoz, a kés kilazulásának erŒs kockázatával.

Amikor a motor mıködésben van, a fékfogantyút semmiképpen sem szabad tartósan rögzíteni a fogantyúban.

Állítsa a fınyírót stabil, vízszintes felületre, és kapcsolja be. Gondoskodjon róla, hogy a fıkés ne érhessen a talajhoz vagy más tárgyakhoz.

Mindig a gép mögött álljon. Fınyírás közben minden kerék legyen a talajon, és két kézzel tartsa a fogantyút. Tartsa távol kezét és lábát a forgó késektŒl.

Ne döntse meg a gépet, ha jár a motor.

Mindig nagyon figyeljen, amikor munka közben továbbtolja a fınyírót.

Amikor a motor jár, ne emelje fel a fınyírót, és ne vigye a kezében. Ha a fınyírót fel kell emelnie, elŒbb kapcsolja ki 180 – Hungarian Szállitás és tárolás

Szállításkor rögzítse a berendezést, hogy az a szállítás közben ne sérüljön meg, illetve ne okozzon balesetet.

A berendezést zárható helyen tartsa, hogy ne kerülhessen gyermekek vagy illetéktelen személyek kezébe.

A gépet és felszerelését száraz, fagymentes helyen kell tárolni.

Az üzemanyag szállítását és tárolását illetŒen lásd az „Üzemanyag-kezelés” címı fejezetet. ÜZEMELTETÉS Beindítás és leállítás Indítás elŒtt

A motor leállításához engedje el a motorfékfogantyút.

Zárja el az üzemanyagszelepet. VIGYÁZAT! Olvassa el figyelmesen a használati utasítást, és gyŒzŒdjön meg róla, hogy megértette azt, mielŒtt a gépet használatba veszi. Viseljen személyi védŒfelszerelést. Lásd a Személyi védŒfelszerelés címı fejezetben szereplŒ utasításokat.

Tartson minden személyt és állatot távol a munkavégzés helyétŒl.

Végezze el a napi karbantartást. Lásd a „Karbantartás” címı fejezetben szereplŒ utasításokat.

Gondoskodjon róla, hogy a gyújtásvezeték jól illeszkedjen a gyújtógyertyára. Beindítás Nyissa ki az üzemanyagszelepet.

A motor indításakor a húzza a motorfékfogantyút a gép fogantyújához.

A gép mögött álljon.

Fogja meg jobb kézzel az indítófogantyút, húzza ki lassan az indítózsinórt, amíg ellenállásba nem ütközik (az indítóhorgok kapaszkodnak). ErŒteljes mozdulattal rántsa be a motort. Soha ne tekerje rá a kezére az indítózsinórt. Meghajtó

A meghajtás beindításához húzza a hajtókart a fogantyú felé.

MielŒtt maga felé húzza a gépet, kapcsolja ki a meghajtást, és tolja elŒre a gépet kb. 10 cm-re. Hungarian – 181 KARBANTARTÁS Általános tudnivalók

VIGYÁZAT! A felhasználó kizárólag olyan karbantartási és szervizmunkákat végezhet, amelyek ebben a használati utasításban szerepelnek. Komolyabb beavatkozásokat csak szakszerviz végezhet. Akadályozza meg a véletlen indítást a gyújtáskábel eltávolításával a gyújtógyertyáról. Ha a gép karbantartását nem megfelelŒen végzik, illetve a javítási és szervizmunkálatokat nem képzett szakemberrel végeztetik el, a gép balesetveszélyessé válhat és várható élettartama is csökkenhet. További információért forduljon a legközelebbi szakszerviz munkatársaihoz.

Olajszint Az olajszint ellenŒrzésekor a fınyírónak vízszintesen kell állnia. EllenŒrizze az olajszintet a beöntŒnyílás kupakján lévŒ nívópálcával.

• Vegye le az olajbeöntŒ nyílás kupakját, és törölje tisztára a nívópálcát.
• Szúrja vissza a nívópálcát. Az olajbeöntŒ nyílás kupakját teljesen le kell csavarni, hogy az olajszint jelzése helyes legyen.
• Alacsony olajszint esetén töltsön be motorolajat a nívópálcán jelzett felsŒ szintig. Vágószerkezet

FIGYELEM! Ha a gép döntött helyzetben van, a levegŒszırŒnek mindig a legmagasabb pozícióban kell lennie.

Karbantartási séma Indítás elŒtt Heti karbantartás Havi karbantartás Általános ellenŒrzés Gyújtógyertya LevegŒszırŒ KülsŒ tisztítás Kipufogódob* Üzemanyagrendszer Olajszint EllenŒrizze, hogy a vágófelszerelés nem sérült-e, nincs-e rajta repedés. A sérült vágófelszerelést mindig ki kell cserélni. Gondoskodjon róla, hogy a kés mindig meg legyen élezve, és jól ki legyen egyensúlyozva. FIGYELEM! A késeket élezés után ki kell egyensúlyozni. A kések kiegyenesítését, cseréjét, illetve élezését szakszerviznek kell elvégeznie. Ha az akadályokkal való ütközés üzemzavart okozott, a sérült késeket ki kell cserélni. Vizsgáltassa meg a szervizben, hogy élezhetŒ-e a kés, vagy cserét igényel. Használjon mindig eredeti pótalkatrészeket. A karbantartási ütemezésbŒl kiderül, hogy a gép mely alkatrészei igényelnek karbantartást, és ezt milyen gyakorisággal kell végrehajtani. Az intervallumok meghatározásakor a gép napi használatát feltételeztük, ezért a tényleges intervallumok a használat gyakoriságától függŒen eltérŒek lehetnek. Tisztítsa meg az indítószerkezet levegŒnyílásait. EllenŒrizze az indítószerkezetet és az indítózsinórt. A vágóegység burkolata alatti tisztításhoz fordítsa a gépet gyújtógyertyával felfelé. Ürítse ki a benzintartályt. Korongcsere

VIGYÁZAT! A vágószerkezet javításához és karbantartásához mindig vegyen fel erŒs védŒkesztyıt. A kés nagyon éles, könnyen megvághatja magát. Szétszerelés

• Csavarja ki a kést rögzítŒ csavart. Vágószerkezet Vágóburkolat* A tengelykapcsoló bowden beállítása Motorfékfogantyú* *Lásd az utasításokat „A gép biztonsági felszerelése” címı fejezetben. Általános ellenŒrzés

EllenŒrizze, hogy a csavarok és csavaranyák megfelelŒen meg vannak-e húzva. KülsŒ tisztítás

Kefe segítségével távolítsa el a fınyíróról a leveleket, fıszálakat stb. Ne használjon nagynyomású vízsugarat a gép tisztításához. Soha ne irányítsa a vízsugarat közvetlenül a motorra. 182 – Hungarian

Vegye le a régi kést. EllenŒrizze, sérülésmentes-e a késtartó. Azt is ellenŒrizze, sértetlen-e a késrögzítŒ csavar, és egyenes-e a motortengely. Összeszerelés

• EllenŒrizze, hogy a vágófej megfelelŒen van-e központosítva a tengelyen. KARBANTARTÁS

Illessze a helyére az alátétet, és húzza meg a csavart. A csavart 45–60 Nm nyomatékkal kell meghúzni. M46-160AWRPX, M53AWRPX,

Finoman szabályozza a vezetéket a beállító csavar segítségével.

Forgassa meg a kést kézzel, és figyelje, hogy szabadon forog-e. Próbálja meg mıködtetni a gépet. Gyújtógyertya FONTOS! Használja mindig az elŒírt típusú gyújtógyertyát! Nem megfelelŒ gyújtógyertya komolyan károsíthatja a hengert és a dugattyút.

A gép kis teljesítménnyel mıködik, nehezen indul, vagy alapjáraton rosszul mıködik: mielŒtt további lépéseket tenne, elŒször mindig ellenŒrizze a gyújtógyertyát. Ha a gyújtógyertya piszkos, tisztítsa meg, és azt is ellenŒrizze, hogy 0,5 milliméteres-e a szikraköz. Ha szükséges, cserélje ki a hibás alkatrészeket. LevegŒszırŒ

A hengerfedelet levéve emelje ki a levegŒszırŒt.

Egy bizonyos idŒn túl használt levegŒszırŒt nem lehet teljesen megtisztítani. Ezért rendszeres idŒközönként új levegŒszırŒre kell azt kicserélni. Egy megrongálódott levegŒszırŒt mindig ki kell cserélni.

Visszaszereléskor gyŒzŒdjön meg arról, hogy a szırŒ szorosan illeszkedik a szırŒtartóhoz. A papírszırŒ tisztítása

Tisztítsa ki a szırŒt, sima felülethez ütögetve azt. A levegŒszırŒ tisztításához soha ne használjon ásványolajtartalmú oldószert, például petróleumot, sem sırített levegŒt. A mıanyaghab szırŒ tisztítása

A tengelykapcsoló bowden beállítása M53-190RP

Finoman szabályozza a vezetéket a beállító csavar segítségével. Távolítsa el a habszivacs-szırŒt. Mossa át a szırŒt alaposan langyos, szappanos vízzel. Tisztítás után öblítse át a szırŒt alaposan, tiszta vízzel. Csavarja ki és szárítsa meg. FIGYELEM! Túl magas légnyomás esetén a habszivacs megsérülhet. A tisztítás után olajozza meg a szırŒt motorolaj használatával. Törölje le a felesleges olajat a szırŒrŒl egy tiszta ruha segítségével. Olajcsere

Ürítse ki a benzintartályt.

Csavarja le az olajbeöntŒ nyílás kupakját.

Helyezzen le egy megfelelŒ edényt az olaj felfogására.

Eressze le az olajat a motor megdöntésével, hogy az olaj kifolyjon a töltŒcsövön keresztül. Ha a gép döntött helyzetben van, a levegŒszırŒnek mindig a legmagasabb pozícióban kell lennie. Kérdezze meg a helyi benzinállomásnál, hogy hová öntheti a fölös motorolajat. Töltsön be új, jó minŒségı motorolajat. Lásd a „Mıszaki adatok” címı fejezetben található útmutatást.

HozzávetŒlegesen állítsa be a tengelykapcsoló vezetékét, ha a finombeállítás nem elegendŒ.

Hosszabbítsa meg a vezetéket a finombeállító csavar segítségével.

HozzávetŒlegesen állítsa be a tengelykapcsoló vezetékét a tengelykapcsoló-karon lévŒ bilincsekhez történŒ csatlakoztatással. Ezt követŒen állítsa be a vezetéket. Üzemanyagrendszer

EllenŒrizze, nem sérült-e a tanksapka és annak tömítése.

EllenŒrizze a üzemanyag-vezetéket. Ha szükséges, cserélje ki a hibás alkatrészeket. Hungarian – 183

Fordulatszám, ford./perc

Névleges motorteljesítmény, kW (lásd 1. megjegyzés) 2,9 2,9 3,8 3,8 Gyújtógyertya

Zajszint, mért, dB(A)

Zajszint, garantált L WA dB(A)

3,3 4,0 4,0 4,0 Vágási magasság, mm 30-80 30-70 30-70 30-70 Vágószélesség, cm

Tömeg Gép üres tartályokkal, kg Zajkibocsátás (2.sz.jegyzet) Zajszintek (3.sz.jegyzet) Zajnyomás-szint a felhasználó fülénél, dB(A) Rezgésszintek, a hveq (4.sz.jegyzet) Fogantyú, m/s2 Vágórendszer

1. megjegyzés: A motor feltüntetett névleges teljesítménye az adott motormodell tipikus legyártott motorjának a J1349/

ISO1585 sz. SAE-szabvány szerint mért átlagos nettó teljesítménye (a megadott fordulatszám mellett). A sorozatgyártott motorok esetén ez az érték eltérŒ lehet. A végsŒ gépbe telepített motor tényleges kimenŒteljesítménye az üzemi fordulatszámtól, a környezeti körülményektŒl és egyéb értékektŒl fog függeni.

2. megjegyzés: A környezet zajszennyezése zajteljesítményszintként (L WA) mérve a 2000/14/EG EGK-dírektíva szerint.

3. megjegyzés: Hangnyomásszint az EN 836 szabvány szerint. A hangnyomásszintre vonatkozó jelentési adatok az 1,2 dB (A)

tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

4. megjegyzés: Rezgésszint az EN 836 szabvány szerint. A rezgésszintre vonatkozó jelentési adatok az 0,2 m/s 2 tipikus

statisztikus ingadozásával (szórásával) rendelkeznek. *SF, SG, SH, SJ vagy jobb minŒségı motorolajat használjon. Tekintse meg a viszkozitási táblázatot a motor gyártójának kézikönyvében, és válassza a várható kinti hŒmérsékletnek leginkább megfelelŒ viszkozitást. 184 – Hungarian

Termékazonossági EGK-bizonyítvány (Kizárólag Európára vonatkozik) Husqvarna AB, SE 561 82 Huskvarna, Svédország, tel.: +46 36 146500) saját felelŒsségére kijelenti, hogy a McCulloch M46160AWRPX, M53-160AWRPX, M53-190AWRPX, M53-190RP fınyírók a 13XXXXXXX sorozatszámmal kezdŒdŒen megfelelnek az EGK TANÁCSA következŒ IRÁNYELVEINEK:

GépekrŒl szóló 2006/42/EK irányelv (2006. május 17.)
