KÄYTTÖOHJE M53-190F, M53-190 ER, M56-190AWFX, M53-190AWFX, M53-190F MC CULLOCH

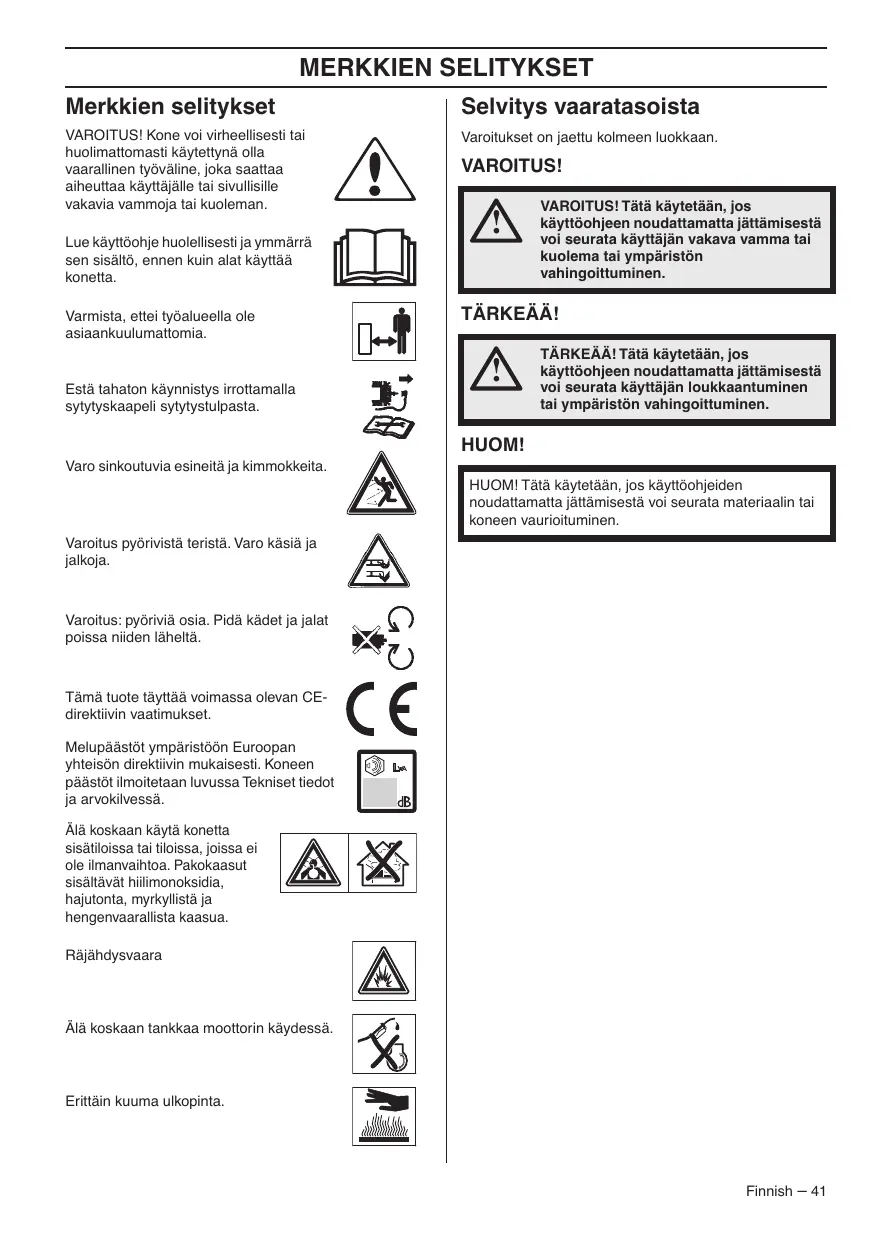

MERKKIEN SELITYKSET Merkkien selitykset VAROITUS! Kone voi virheellisesti tai huolimattomasti käytettynà olla vaarallinen tyéväline, joka saattaa aiheuttaa käyttäjälle tai sivulisille vakavia vammoja tai kuoleman. Lue käyttôohje huolellisesti ja ymmärrä sen sisältô, ennen kuin alat käyttää konetta.

Varoitus: pyôriviä osia. Pidä kädet ja jalat [@) poissa niden lâheltä Tämä tuote täyttäà voimassa olevan CE- direktiivin vaatimukset. Melupäästôt ympäristéôn Euroopan yhteisôn direktiivin mukaisesti. Koneen Le ja arvokilvessä. ! päästôt iimoitetaan luvussa Tekniset tiedot É AS) Varmista, ettei tyGalueella ole asiaankuulumattomia. Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta. Varo sinkoutuvia esineitä ja kimmokkeita. Varoitus pyôrivistä teristä. Varo käsiä ja jalkoja. ÂÀlà koskaan käytä konetta sisätiloïssa tai tiloissa, joissa ei ole imanvaihtoa. Pakokaasut sisältävät hilimonoksidia, hajutonta, myrkylistà ja hengenvaarallista kaasua. Räjähdysvaara ÂÀlà koskaan tankkaa moottorin käydessä. Erittäin kuuma ulkopinta. Selvitys vaaratasoista Varoitukset on jaettu kolmeen luokkaan. VAROITUS! VAROITUS! fetään, jos käyttéohjeen noudattamatta jättämisestä voi seurata käyttäjän vakava vamma tai kuolema tai ympäristôn vahingoittuminen. TARKEAAI Tätä käytetään, jos käyttéohjeen noudattamatta jättämisestä voi seurata käyttä ( HUOM! HUOMI Tätä käytetään, jos käyttéohjeiden noudattamatta jättämisestä voi seurata materiaalin tai koneen vaurioituminen. Lace Finnish — 41

ESITTELY Sisältô MERKKIEN SELITYKSET Merkkien selitykset … Selvitys vaaratasoista . ESITTELY Sisältô . Hyvä asiakas! . KONEEN OSAT Ruohonleikkurin osat? KONEEN TURVALAITTEET Yleistä

Yleistä Kahvan Loikkuukorkeus Kerääjà Sippuriisalaite . Ôljyn täytté …

POLTTOAINEEN KÂSITTELY

Yleistä Polttoaine . Tankkaus Kuletus ja sAiys KAYTTÔ Henkilôkohtainen suojavarustus . Yleiset turvaohjeet Trimmauksen perustekniikka Kuljetus ja säilytys Käynnistys ja pysäytys KUNNOSSAPITO Yleistä Huoltokaavio ……. Yleinen tarkastus … Sytytystulppa .. Kytkentävaijerin säätäminen limansuodatin . Ôljynvainto …. Poltoainejäriesteima TEKNISET TIEDOT Tekniset tiedot . Evvaatimustenmukaisuusvakuutus

Hyvä asiakas! Kitos, että valitsit MeCulloch-tuotteen! Olet siten osa kauan sitten alkanutta tarinaa, sillà McCulloch Corporation aloitti moottorien valmistuksen jo Toisen maailmansodan aikaan. Vuonna 1949, kun McCulloch esitteli ensimmäisen, kevyen yhden miehen kannettavan moottorisahan, puuteollisuus muuttui lopullisesti. Innovativisten moottorisahojen valikoima täydentyi vuosikymmenten aikana ja liketoimintaa laajennettin. Ensin mukaan tulivat lentokoneiden ja mikroautojen moottorit 1950-Iuvulla ja sitten pienet moottorisahat 1960- luvulla. Myôhemmin 1970- ja 80-luvuilla valikoimaan lisättin timmerit ja puhallusputket. Nykyisin Husqvarna-konserniin kuuluva MeCulloch jatkaa tehokkaïden moottorien, teknisten innovaatioiden ja kestävien mallien perinnettään, joka on ollut meille leimallista jo yli puolen vuosisadan ajan. Matalampi polttoaineenkulutus, pienemmät päästôt ja alhaisempi melutaso ovat meille erityisen tärkeità samoin kuin turvallisuuden parantaminen ja Käyttäjäystävällisyys. Toivomme, että olet tyytyväinen McCulloch-tuotteeseesi, sillä se on suurniteltu kestämään pitkäksi aikaa eteenpäin. Noudattamalla käyttéoppaan käyttôä, huoltoa ja kunnossapitoa koskevia neuvoja, tuotteen käyttôikää voidaan pidentäà entisestään. Jos tarvitset korjauksiin tai huoltoon ammattilaisen apua, käytä osoitteessa www.mcculloch.com olevaa Service Locator -palvelua. MoCulloch kehittää jatkuvasti tuotteitaan ja pidättäà siksi itselleen oikeuden mm. muotoa ja ulkonäkôä koskeviin muutoksiin man ennakkoilmoitusta. Tämän käyttéoppaan voi ladata myës osoitteesta www.mcculloch.com.

Ruohonleikkurin osat? 1 Moottorijarrusanka 10 IImansuodatin 2 Käyttôvipu 11 Leikkuukotelo 3 Käynnistyskahva 12 Polttoaineventtili 4° Kerääjä 13 Vesilitäntä 5 Kahva, kahvan korkeus 14 Polttonesteen täyttô 6 Leikkuukorkeuden säädin 15 Terä 7 Mittatikku / 6ljy lisääminen 16 Jousialuslevy 8 ÀÂänenvaimennin 17 Teräpultti 9 Syiytystuippa 18 Käyttôohje Finnish — 43

KONEEN TURVALAITTEET Yleistä Tässä osassa selostetaan koneen turvalaitteet ja niiden toiminta ja annetaan tarkastus- ja kunnossapito-ohjeet, joilla varmistetaan niiden toimivuus. VAROITUS! Âlä koskaan käytä konetta, jonka turvalaitteet ovat vialliset. Jos koneessasi ilmenee tarkastettaessa puutteita, se on toimitettava huoltolikkeeseen korjattavaksi. Estä tahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta. Leikkuukotelo + Leikkuukotelo on suunniteltu vähentämään tärinôità ja pienentämään viiltovammojen riskejä. Leikkuusuojuksen tarkastus + Tarkasta, että leikkuukotelo on ehjä eikä siinä ole näkyvià vaurioita, esim. halkeamia materiaalissa. Moottorijarrusanka + Moottorijarrun tehtävänä on pysäyttäà moottori. Kun ote moottorijarrusangasta irrotetaan, tulee moottorin pysähtyä. Moottorin jarrukahvan tarkastus Anna täyskaasu ja päästä sitten jarrusanka. Moottorijarrun tulee olla siten säädetty, ettà moottori pysähtyy 3 sekunnin kuluessa.

Âänenvaimennin VAROITUS! Àlä koskaan ki jan äänenvaimenninta tai änenvaimentimen ollessa rikki. Rikkoutunut äänenvaimennin voi nostaa la50a ja palonvaaraa merkittävästi. Pidä palonsammutuskalusto saatavilla. ennin kuumentuu eri ekä käytôn aikana et mye i. Ota palonvaara huomioon, erityisesti palonarkojen neiden ja/tai kaasujen läheisyydessä. + Aänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut Käyttäjästà poispäin. Âänenvaimentimen tarkastus + Tarkasta säännôllisesti, ettà äänenvaimennin on ehjà ja kunnolla kinnitetty.

lahaton käynnistys irrottamalla sytytyskaapeli sytytystulpasta. Kahvan Asennus Yläkahva Aseta kahvaston putkirunko kahvaston alaosaa vastapäätä. Kiristä nupit huolellisesti.

Asetukset Kahvan korkeus Irrota alemmat nupit. Säädä korkeus. Kiristä nupit huolellisesti Leikkuukorkeus HUOMAUTUSI Âlà säädà leikkuukorkeutta liian matalaksi, sillà silloin terät voivat osua maahan epätasaisissa kohdissa. Käännä vipua taakse suurentaaksesi leikkuukorkeutta ja eteen pienentääksesi sitä. Kerääjä Kiinnitä keräyssäiliô. Kiinnitä kerääjän alaosa tyhjennysaukkoon. Silppurilisälaite Nosta ruohonheittosuojusta keräysjärjestelmän tulpan asennuksen tai irrotuksen yhteydessä. Ôljyn täytto Ôliysäiié on tyhjà toimitushetkellä. Lisäà ljy hitaasti Katso otsikon Kunnossapito alla annetut ohjeet. Moottoriëljy on vaihdettava ensimmäisen kerran 5 tunnin ajon jälkeen. Finnish — 45

Yleistä Tankkaus VAROITUS! Moottorin käyttäminen suljetussa tai huonosti ilmastoidussa tilassa voi aiheuttaa tukehtumisesta tai hillimonoksidimyrkytyksestä johtuvan kuoleman. Polttoaine ja polttoainehôyryt ovat erittäin tulenarkoja ja voivat hengitettynä ja ihokosketuksessa aiheuttaa vakavia vahinkoja. Käsittele siksi polttoainetta varovasti ja huolehdi polttoaineen käsittelypaikan hyvästä iimanvaihdosta. aiheuttaa tulipalon. AIS Loskaan käynnistä konetta sisätiloissa tai lähelläà tulenarkaa materiaaliat Âlä tupakoi tankattaessa äläkä aseta kuumia esineitä polttoaineen lähelle. Polttoaine HUOMAUTUS! Koneessa on nelitahtimoottori Varmista, ettà ôljysäiliéssä on aina tarpeeksi ljyà. llÈhEhLhLhLLLLL Bensiini + Käytä Iyijytôntä tai Iyiylistä laatubensiiniä. + Suositeltu alhaisin oktaaniluku on 90 (RON). Jos moottoria Käytetään bensiinillä, jonka oktaaniluku on alhaisempi kuin 90, voi seurauksena olla nk. nakutus. Tämä nostaa moottorin lämpôtilaa, mistä voi seurata moottorivaurioita. + Ympäristôä säästävää bensiiniä, nk. alkylaattibensiiniä, on käytettävä siellä, missä sitä on saatavana. Moottoriôljy HUOMAUTUSI! Tarkasta ôljymäärä ennen ruohonleikkurin käynnistämistä. Liian vähäinen ôljymäärä voi aiheuttaa vakavia moottorivahinkoja. Katso ohjeet jaksosta "Kunnossapito". + Moottoriëljy on vaihdettava ensimmäisen kerran 5 tunnin ajon jälkeen. Katso käytettävän ôljyn suositus teknisistà tiedoista. Âlà koskaan käytä Kaksitahtimoottoreille tarkoitettua ôljyä.

ROITUS! Pysäytä moottori ja anna sen htyä muutamia minuutteja ennen tankkausta.

Vältä bensiinin roiskumista käyttämällä aina bensinikannua. Avaa polttoainesäiliôn korkki hitaasti tankkauksen yhteydessä, mahdollinen ylipaine häviää hitaasti. Pyyhi polttoaines puhtaaksi. n korkin ympäristô ÂÀlà koskaan käynnistà konetta: + Jos koneelle on roiskunut polttoainetta tai moottoriëliyä. Pyyhi kaikki roiskeet pois ja anna bensiinin jäännésten haihtua. + Jos olet läikyttänyt polttoainetta itsesi päâlle tai vaatteillesi, vaihda vaatteet. Pese ne ruumiinosat, jotka ovat olleet kosketuksissa polttoaineeseen. Käytä saippua ja vettä. + Jos koneesta vuotaa polttoainetta. Tarkasta säännôlisesti, etteivät säiliôn korkki ja polttoainejohdot vuoda. Kuljetus ja säilytys + Säilytä ja kuljeta konetta ja polttoainetta niin, etteivät mahdolliset vuodot ja hôyryt pâäse kosketuksiin esimerkiksi sähkôkoneista, sähkômoottoreista, sähkôkytkimistä/katkaisimista tai lämmityskattiloista peräisin olevien kipinôiden tai avotulen kanssa. + Polttoainetta on säilytettävä ja kuljetettava erityisesti tähän tarkoitukseen tarkoitetuissa ja hyväksytyissä astioissa. Pitkäaikaissäilytys + Ennen koneen sirtämistä pitempiaikaiseen säilytykseen, on polttoainesäilié tyhjennettävä. Kysy lähimmältä bensiiniasemalta, mihin voit toimittaa Ylimääräisen polttoaineen.

KÂYTTÔ Henkilôkohtainen suojavarustus Konetia käytettäessä on aina pidettävä hyväksyttyjà henkilôkohtaisia suojavarusteita. Henkilôkohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta lieventävät vaurioita onnettomuustilanteessa. Pyydà iälleenmyyjältä apua varusteiden valinnassa. Käylä aina: + Jos äänitaso ylitäà 85 db, käytä kuulonsuojaimia + Luistamattomat ja tukevat saappaat tai kengät. + Lujia pitkiä housuja. Àlà käytä lyhyità housuja tai sandaaleja, äläkä kulje paljasjaloin. + Käsineitä on käytettävä tarvittaessa, esim. terälaitteen asennuksen, tarkastuksen tai puhdistuksen yhteydessä. Yleiset turvaohjeet Tässä osassa käsitellään koneen käyttôôn littyviä yleisiä turvamääräyksiä. Annetuttiedot eivät voi koskaan korvata osaamista, jonka ammattimies on hankkinut Koulutuksessa ja käytännôn tyôssä. + Lue käyttéohje huolellisesti ja ymmärrä sen sisältô, ennen kuin alat käyttää konetta. + Muista, ettà käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista tai niitä uhkaavista vaaroista + Kone on pidettävä puhtaana. Kylttien ja tarrojen on oltava täysin luettavissa. Käytä aina tervettä järkeä On mahdotonta käsitellä kaikki tilanteet, joihin voit joutua. Ole aina varovainen ja käytä tervettä järkeä. Jos joudut tilanteeseen, jossa tunnet itsesi epävarmaksi, sinun on lopetettava tyôskentely ja kysyttävä neuvoa asiantuntijalta. Käänny myyjälikkeen, huoltolikkeen tai kokeneen käyttäjän puoleen. Âlà ryhdy mihinkään tehtävään, jonka suhteen tunnet itsesi epävarmaksil VAROITUS! Kone muodostaa käytôn aikana sähkômagneettisen kentän. tapauksissa isten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai kohtalokkaiden onnettomuuksien ehkäisemiseksi äketieteellisiä implantteja ä neuvottelemaan kärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

VAROITUS! Kone voi virheellisesti tai vakavia vammoja tai kuoleman. ÂÀlä koskaan anna lasten tai sellaisten henkilôiden, joille ei ole annettu koneen käyttékoulutusta, käyttää tai huoltaa si Konetta ei pidä antaa käyttôôn henkilôille, joiden fyysiset tai psyykkiset taidot ovat heikentyneet, eikä henkiläille, jotka eivät terveyssyistä sovi koneen käyttäjiksi, iiman heidän turvallisuudestaan vastaavan henki valvontaa. Âlä koskaan anna kenenkään käyttää konetta varmistamatta ensin, että käyttäjà on ymmärtänyt käyttéohjeen à konetta, jos olet väsynyt tai nauttinut alkoholia, tai käytät 1ääkkeitä, jotka voivat vaikuttaa näkôkykyysi, harkintakykyysi tai kehosi hallintaan. VAROITUS! Hyväksymättômien muutosten ja/tai tarvikkeiden käyttô voi aiheuttaa käyttäjän tai muiden vakavan loukkaantumisen tai kuoleman. Koneen alkuperäistä rakennetta ei missään tapauksessa saa muuttaa ilman valmistajan lupaa. Âlä tee tähän koneeseen koskaan sellaisia muutoksia, jotka muuttavat sen alkuperäistä rakennetta, äläkä käytä sitä, mikäli epäilet jonkun muun muuttaneen konetta. Âlä koskaan käytä viallista konetta. Noudata tässä käyttôohjeessa annettuja kunnossapito, tarkastus- ja huolto- ohjeita. Tietyt kunnossapito- ja huoltotyôt on annettava koulutettujen ja pâtevien asiantuntijoiden tehtäviksi. Käytä aina alkuperäisiä varaosia. Finnish — 47

KÂYTTÔ Tyôalueen turvallisuus Ennen leikkaamisen aloittamista on ruohikolta poistettava oksat, risut, kivet jne. Terälaitteeseen osuvat esineet voivat lentää sivuun ja aiheuttaa vahinkoa inmisille ja esineille. Pidà ihmiset ja eläimet rittävän kaukana. Vältä käytôà epäsuotuisissa sääoloissa. Esimerkiksi tiheässä sumussa, rankkasateessa, Kovassa tuulessa, pakkasessa jne. Huonossa säässä tyôskentely on väsyttävää ja voi aiheuttaa vaaratekijäitä, esimerkiksi tehdà alustasta liukkaan. Tarkkaïle ympäristôäsi varmistaaksesi, ettei mikään pääse vaikuttamaan koneen hallintaan. Varo juuria, kiviä, oksia, kuoppia, ojia jne. Korkea ruoho voi peittää alleen esteitä. Ruohonieikkuu rinteissà voi olla vaarallista. Âlà käytà ruohonleikkuria hyvin jyrkissä rinteissä. Ruohonleikkuria ei saa käyttäà alueella, jonka Kaltevuus on suurempi kuin 15 astetta. Kaltevassa maastossa on kulku-urat tehtävä kohtisuoraan rinteeseen nähden. Rinnettä on paljon helpompi raivata poikkisuuntaan kuin yIhäältä alas. Ole varovainen lähestyessäsi pillossa olevia kulmia ja esineitä, jotka voivat peittää näkôkenttäsi. Tyôturvallisuus Ruohonieikkuri on tarkoitettu vain ruohikoiden leikkaukseen. Kaikki muu käytô on kiellettyä. Käytä henkilôkohtaisia suojavarusteita. Katso otsikon Henkilôkohtainen suojavarustus alla annetut ohjeet. ÂÀlà käynnistä ruohonleikkuria, elleivät terà ja kaikki Kotelot ole asennettuina. Ter voi muuten irrota ja aiheuttaa henkilôvahinkoja. Vältä terien iskeytymistä vieraisiin esineisiin, kuten Kiviin, juuriin tai vastaaviin. Se voi johtaa terien tyIsymiseen ja moottorin akselin käyristymiseen. Käyrä akseli aiheuttaa epätasapainoa ja voimakkaita tärinôitä, jolloin on puolestaan suuri vaara, ettà terä irtoaa. Jarrukahva ei saa koskaan olla pysyvästi kinnitettynä Kahvaan, kun kone on käynnissä. Sijoita ruohonleikkuri vakaalle, tasaiselle alustalle ja käynnistä se. Varmista, että terät eivät osu maahan tai muihin esineisiin. Ole itse aina koneen takana. Pidä kaikki renkaat maassa ja molemmat kätesi kahvalla ruohoa leikatessasi. Pidä kätesi ja jalkasi poissa pyôrivien terien läheïsyydestä. ÂÀlà kallista konetta moottorin käydessä. Ole erityisen varovainen vetäessäsi konetta itseäsi Kohti tyôn aikana. Âlà koskaan nosta ruohonleikkuria tai kanna sitä, kun moottori on käynnissä. Jos sinun on nostettava ruohonleikkuria, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

Moottori tulee sammuttaa, kun se sirretään sellaisen alueen y/i, jota ei leikata. Esimerkiksi hiekkakäytävät, kivetys, sora, asfaltti jne. Âlà koskaan juokse koneen kanssa, kun se on käynnissä. Ruohonleikkurin kanssa on aina käveltävä. Sammuta moottori, ennen kuin muutat leikkuukorkeutta. Âlà koskaan tee säätôjä moottorin käydessä. Âlà koskaan jätà konetta ilman valvontaa moottorin käydessä. Sammuta moottori. Varmista, ettà terälaite on lakannut pyôrimästä. Jos terälaite osuu johonkin vieraaseen esineeseen, tai jos kone alkaa täristä, pysäytä kone. lrrota sytytysiohto sytytystulpasta. Tarkasta, ettei kone ole vaurioitunut. Korjaa mahdolliset vauriot. Trimmauksen perustekniikka Leïkkaa optimaalisten tulosten saamiseksi aina terävällà terällä. Tyisà terä leikkaa epätasaisesti, ja ruohosta tulee keltaista leikatun pinnan kohdalta. Âlà koskaan leikkaa enempää kuin 1/3 ruohon pituudesta. Tämä on tärkeäà erityisesti kuivien kausien aikana. Leikkaa ensin suurella Ieikkuukorkeudella. Tarkasta sitten tulos ja laske Sopivaan korkeuteen. Jos ruoho on hyvin pitkää, aja hitaasti ja leikkaa tarvittaessa kaksi kertaa. Leikkaa joka kerta eri suuntin, jotta nurmikkoon ei tulisi raitoja. Kuljetus ja säilytys Kinnitä laite kuljetuksen ajaksi välttääksesi kuljetusvauriot ja tapaturmat. Säilytä varustusta lukittavassa tilassa, jotta lapset ja asiattomat henkilôt eivät pääse siihen käsiksi. Säilytä konetta ja siihen kuuluvia välineitä kuivassa ja pakkasta kestävässä paikassa. Katso ohjeet polttoaineen kuljetukseen ja säilytykseen kohdasta "Polttoaineen käsittely".

KÂYTTÔ Käynnistys ja pysäytys Ennen käynnistystä VAROITUS! Lue käyttôohje huolellisesti mmärrä sen sisältô, ennen kuin alat käyttää konetta. Käytä henkilôkohtaisia suojavarusteita. Katso otsikon Henkilôkohtainen suojavarustus alla annetut ohjeet.

+ Varmista, ettei ty6alueella ole asiaankuulumattomia. + Suorita päivittäiset toimenpiteet. Katso ohjeet jaksosta "Kunnossapito". + Varmista, että sytytyskaapeli on hyvin kinni sytytystulpassa. Käynnistys Avaa polttoaineventtili. + Moottorijarrusanka on painettava kahvaa vasten, kun moottori käynnistetään. + Ole itse koneen takana. + Tartu Käynnistyskahvasta, vedä käynnistysnarusta hitaasti oikealla kädellä, kunnes tunnet vastuksen {kytkentäkynnet tarttuvat). Käynnistä moottori vetämällä voimakkaasti. Âlà koskaan kiedo Käynnistysnarua kätesi ympärlle. Veto + Käynnistä veto painamalla Käyttévipua sisään kahvaa kohti. + Ennen kuin vedät konetta itseäsi kohti, vapauta koneen veto ja tyônnä konetta eteenpäin noin 10 senttimetriä. Pysäytys Moottori pysähtyy, kun moottorijarrusanka vapautetaan. GK! Sulje polttoaineventtil ET —

KUNNOSSAPITO Yleistä on huolehdittava äyttôohjekir) kuvatuista korjaus- ja huoltotoimista. Laajemmat toimet on jätettävä valtuutetun huoltoliikkeen tehtäväksi. ynnistys irrottamalla sytytyskaapeli sytytystulpasta. Koneen käyttôikä voi lyhentyä ja onnettomuusriski kasvaa, jos koneen kunnossapitoa ei suoriteta oikealla ja jos huoltoa jatai korjauksia ei 'sti. Jos tarvitset lisäohjeita, ota yhteys huoltokorjaamoon. HUOMI Varmista konetta kallistettaessa, ettà ilmansuodatin on aina korkeimmassa kohdassa. + Käytä aina alkuperäisiä varaosia. Huoltokaavio Huoltokaaviosta näet, mitkä koneen osat vaativat huoltoa ja millaisin välein huolto on tehtävä. Välit lasketaan koneen päivittäisen käytôn perusteella, ja ne voivat vaihdella käyttôtineyden mukaan. Ennen lkoittaiset | Kuukausittaise käynnistystä toimenpiteet | t toimenpiteet Yieinen tarkastus | Sytytystulppa | IImansuodatin Âänenvaimenn

Polttoainejärjest Ulkoinen puhdistus elmä Olymäärà Terälaite Leikkuukotelo* Kytkentävaierin säätäminen Moottoriarrusanka *Katso ohjeet kohdasta "Koneen turvalaitteet" Yleinen tarkastus + Tarkasta, että ruuvit ja mutterit ovat kireällä. Ulkoinen puhdistus + Harjaa ruohonleikkuri puhtaaksi lehdistä, ruohosta ja vastaavista + Àlà käytä koneen puhdistamiseen painepesuria. + Àlà koskaan suihkuta vettà suoraan koneen päälle. + Puhdista käynnistimen ilmanottoaukot. Tarkasta Käynnistin ja käynnistysnaru

+ Kun puhdistat konetta leikkuukuomun alta, Käännä kone siten, ettà sytytystulppa osoittaa yléspäin. Tyhjennä polttoainesäilié. Ôljymäärä Kun tarkastat ôlymääräà, on ruchonleikkurin seisottava tasaisella alustalla. Tarkasta éljymäärä ôljyntäyttôkorkin mittatikulla. + Poista ôljysäiliôn korkki ja pyyhi mittatikku puhtaaksi. + Tyônnä mittatikku takaisin säiliôôn. Ôljyntäyttôkorkin on oltava kierrettynä kokonaan pohjaan asti jotta ôlymäärästä saadaan oikea kuva. + Jos ôljymäärä on vähäinen, täytä moottoriljyà ôljtikun ylätasoon asti. Terälaite + Tarkasta terälaite vaurioiden ja halkeamien varalta. Vaurioitunut terälaite on aina vaihdettava. + Huolehdi, ettà ter ovat aina hyvin hiottu ja oikein tasapainotettu. HUOM! Terät on tasapainotettava teroittamisen jälkeen. Terien tasapainotus, vaihto tai teroitus on jätettävä huoltolikkeen tehtäväksi. Jos terät vaurioituvat ajettaessa jonkin esineen päälle, terät on vaihdettava. Anna huoltoliikkeen päättää, voiko teriä teroittaa vai pitääkô ne vaihtaa. Terien vaihtaminen Irrotus VAROITUS! Käytä aina tukevia käsinei leikkuulaitteistoa huoltaessasi ja kunnostaessasi. Terät ovat hyvin teräviä ja viiltovammoja voi syntyä hyvin helposti. + _rrota terän kiinnityspultt. + _Irrota vanha terä. Varmista, ettei terän kannatin ole vaurioitunut. Tarkasta myôs, että teräpultti on ehjà ja että moottorin akseli ei ole käyrä. Asennus + Varmista, että leikkuri asettuu oikein runkoputken keskelle.

KUNNOSSAPITO + Asenna aluslevy ja kiristä pultti huolellisesti. Putti tulee kiristää momentilla 45-60 Nm. + Pyôritä terää käsin ja varmista, että se pyôrii vapaasti. Koekäytä konetta. Sytytystulppa HUOMAUTUS! Käytä aina suositeltua sytytystulppaal Väärà sytytystulppa voi tuhota männän/sylinterin + Jos koneen teho on heikko, jos sitä on vaikea käynnistäà, tai jos joutokäynti on levotonta: tarkasta sytytyStulppa ennen muihin toimenpiteisiin ryhtymistä. + Jos sytytystulppa on karstoïttunut, puhdista se ja tarkasta samalla, että kärkiväli on 0,5 mm. Vaihda tarvittaessa. Kytkentävaijerin säätäminen M53-190RP + Säädä hieman johtoa säätôruuvin avulla. + Jos hienosäätô ei ritä, säädä kytkinjohtoa enemmän. + Pidennà johtoa hienosäätôruuvin avulla. + Säädä kytkinjohtoa enemmän kinnittämällà se kytkintankoon eri kiinnittimillà. Säädä sitten hieman johtoa. M46-160AWRPX, M53AWRPX,

Säädä hieman johtoa säätéruuvin avulla. limansuodatin + _rrota ilmansuodattimen kotelo ja poista suodatin. + Pitkään käytôssä ollutta imansuodatinta ei saa koskaan täysin puhtaaksi. Siksi iimansuodatin on vaihdettava säännôllsin väliajoin. Vaurioitunut ilmansuodatin on aina vaihdettava. + Varmista asennuksessa, ettà imansuodatin kinnittyy tiivisti suodattimen pitimeen. Puhdista paperisuodatin. + Puhdista suodatin naputtamalla suodatinta tasaista alustaa vasten. là koskaan käytä liuotinta, joka sisältää petrolia, esim. fotogeeniä, tai paineilmaa suodattimen puhdistukseen. Vaahtomuovisuodattimen puhdistus + Poista vaahtomuovisuodatin. Pese suodatin huolellisesti haaleassa saippuavesiliuoksessa. Huuhtele suodatin puhdistuksen jälkeen huolellisesti puhtaassa vedessä. Purista ja anna suodattimen kuivua. HUOMI! Liian korkeapaineinen paineilma voi vahingoïttaa vaahtomuovia. Puhdistuksen jälkeen on suodatin ëljyttävä moottoriëlyllà. Pyyhi ylimääräinen ëlÿy pois painamalla puhdasta liinaa suodatinta vasten. Ôljynvaihto + Tyhjennä polttoainesäiliô. + Kierrä éljyntäyttôkorkki irti. + Aseta koneen alle sopiva astia ôljyn keräämiseksi talteen + Poista ëljy kallistamalla moottoria nin, ettà ôljy valuu pois täyttôputken kautta. Varmista konetta kallistettaessa, ettà imansuodatin on aina korkeimmassa kohdassa. Tiedustele lähimmältä huoltoasemalta, minne ylimääräisen moottoriôljyn voi toimittaa. + Lisää uutta, hyvälaatuista ôljyä. Katso ohjeita kappaleesta "Tekniset tiedot”. Polttoainejärjestelmä + Tarkasta, ettà säiliôn korkki ja sen tiiviste ovat ehjät. + Tarkista polttoaineletku. Finnish — 51

TEKNISET TIEDOT Tekniset tiedot Teoawx |iGoAwRpx |ISoAWRpx | MS3-120RP Moottori Moottorivalmistaja Honda Honda Honda Honda Syinteritilavuus, cm° 160 160 187 187 Kierrrosluku, rpm 2900 2900 2900 2900 Moottorin nimellisteho, KW (ks. huom. 1) | 2,9 29 38 38 Sytytysjärjestelmä Sytytystuippa NGK BPRGES | NGKBPRGES | NGK BPR6ES | NGK BPRGES Kärkiväli, mm 05 05 05 05 Polttoaine-Wvoitelujärjestelmä Poltoainesäiliôn tlavuus, ltraa 09 09 09 09 “Moottoriliy SAES0/SAE |SAEG0/SAE |SAES30SAE | SAE S0/SAE 10W-30 10W-30 10W-30 10W-30 Paino Kone tankit tyhjinä, kg 393 432 438 426 Melupäästôt (ks. huom. 2) Aänentehotaso, mitattu dE(A) 4 96 96 96 Aänentehotaso, taattu Lyya dE(A) 95 97 97 97 Âänitasot (ks. huom. 3) Aerpanetaso käyttäjän korvan tasalla, | 39 82 82 82 Tärinätasot, a j,.4 (KS. huom. 4) Kahva, m/s? 3,3 4,0 4,0 4,0 Leikkuujärjestelmä Leikkuukorkeus, mm 30-80 30-70 30-70 30-70 Leikkuuleveys, cm 40 46 46 46 Terà Combi 40 Combi 46 Combi 46 PX3 Kerääjän tlavuus, itraa 50 50 50 50 Huom. 1: Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/1501585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Lopulliseen koneeseen asennetun moottorin todellinen lähtôteho rippuu käyttänopeudesta, ympäristôn olosuhteista ja muista arvoista. lelupäästé ympäristôôn äänentehona (Lyy) EY-direktivin 2000/14/EG mukaisesti mitattuna. Huom. 3: Aänenpainetaso standardin EN 836 mukaan. IImoitetuilla tiedoilla äänenpainetasosta tyypilinen tilastollinen hajonta (vakiopoikkeama) on 1,2 dB (A). Huom. 4: Tärinätaso standardin EN 836 mukaan. Imoitetuilla tiedoilla tärinätasosta tyypilinen tilastolinen hajonta (vakiopoikkeama) on 0,2 m/s2. *Käytä vähintään laatuluokituksen SF, SG, SH tai SJ moottoriôljyä. Tarkista viskositeetti moottorin valmistajan käyttboppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolämpôtilan perusteella. Huom.

TEKNISET TIEDOT uusvakuutus EY-vaatimustenmuk (Koskee ainoastaan Eurooppaa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, vakuuttaa täten, että moottoriruohonleikkurit MeCulloch M46-160AWRPX, M53-160AWRPX, M53-190AWRPX, M53-190RP alkaen sarjanumerosta 18XXXXXXX vastaavat NEUVOSTON DIREKTIIVIN määräyksiä: + 17. toukokuuta 2006 "koskien koneita” 2006/42/EV +15. joulukuuta 2004 "sähkômagneettista yhteensopivuutta koskeva” direktiivi 2004/108/EEC. + 8. toukokuuta 2000 "koskien melupäästôà ympäristôün" 2000/14/EG. Katso melupäästôjä koskevat tiedot luvusta Tekniset tiedot. Seuraavia standardeja on sovellettu: EN 836, ISO 11094, EN 55012. limoitettu elin: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, on julkaissut raportteja koskien vaatimustenmukaisuuden arviointia 8. toukokuuta 2000 annetun ulkona käytettävien laitteiden melupäästôjà ympäristoôn koskevan neuvoston direktiivin 2000/14/EY litteen VI mukaisesti. Huskvarna 29. marraskuuta 2012 AA AL Bengt Ahlund, kehityspäällikkô (Husqvarna AB:n valtuutettu ja teknisestä dokumentaatiosta vastaava edustaja.) Finnish — 53
