GEBRUIKSAANWIJZING M53-190F, M53-190 ER, M56-190AWFX, M53-190AWFX, M53-190F MC CULLOCH

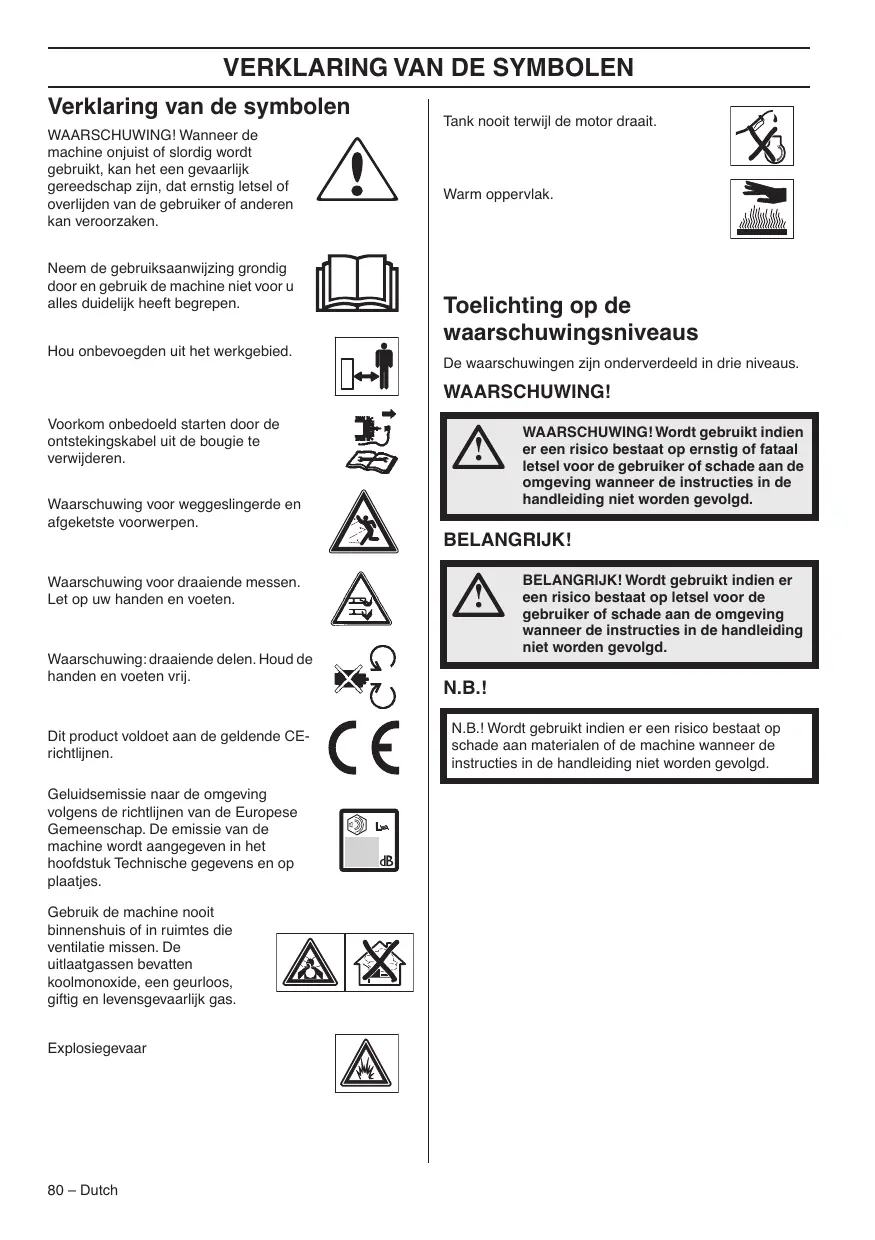

Verklaring van de symbolen WAARSCHUWING! Wanneer de machine onjuist of slordig wordt gebruikt, kan het een gevaarlik gereedschap zijn, dat ernstig letsel of overliden van de gebruiker of anderen kan veroorzaken. Neem de gebruiksaanwizing grondig door en gebruik de machine niet voor u alles duidelik heeft begrepen. Hou onbevoegden uit het werkgebied Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen. Waarschuwing voor weggeslingerde en afgeketste voonwerpen. Waarschuwing voor draaiende messen. Let op uw handen en voeten. Waarschuwing: draaiende delen. Houd de handen en voeten vri] Dit product voldoet aan de geldende CE- richtlijnen. Geluidsemissie naar de omgeving volgens de richtljnen van de Europese Gemeenschap. De emissie van de machine wordt aangegeven in het hoofdstuk Technische gegevens en op &l Gebruik de machine nooit binnenshuis of in ruimtes die ventilatie missen. De uitlaatgassen bevatten koolmonoxide, een geurloos, plaatjes. giftig en levensgevaarlik gas. Explosiegevaar

Tank nooit terwijl de motor draait. TES Warm opperviak. Toelichting op de waarschuwingsniveaus De waarschuwingen zijn onderverdeeld in drie niveaus. WAARSCHUWING! WAARSCHUWING! Wordt gebruikt indien er een risico bestaat op ernstig of fataal letsel voor de gebruiker of schade aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd. BELANGRIJK! BELANGRIJK! Wordt gebruikt indien er een risico bestaat op letsel voor de gebruiker of schade aan de omgeving wanneer de instructies in de handieiding iet worden gevolgd. N.B.! N.B.! Wordt gebruikt indien er een risico bestaat op schade aan materialen of de machine wanneer de instructies in de handleiding niet worden gevolgd.

Verklaring van de symbolen Toelichting op de waarschuwingsniveaus PRESENTATIE Inhoud …… 81 Beste klant! . 81 WAT IS WAT? Wat is wat op de grasmaaier?

Algemeen Handvat Maaihoogte . Opvangbak . Mulcher-inzetstuk Ofie bijvullen BRANDSTOFHANTERING Algemeen … Brandstof … Tanken Transport en opbergen BEDIENING Persoonlike veiligheidsuitrusting Algemene veiligheidsinstructies Basistechniek Transport en opbergen Starten en stoppen . ONDERHOUD Algemeen Onderhoudsschema Algemene inspectie Bougie …… De koppalngskabel alstollen Luchtfilter … Olie vervangen . Brandstofsysteem TECHNISCHE GEGEVENS | Technische gegevens ……. EG-verklaring van overeenstemming

Beste klant! Hartelik dank dat u voor een McCulloch-product hebt gekozen. U maakt hierdoor deel uit van een verhaal dat lang geleden begon, toen de McCulloch Corporation tijdens de Tweede Wereldoorlog startte met de productie van motoren. In 1949 introduceerde McCulloch zijn eerste lichte eenmanskettingzaag, waarna houtbewerking nooit meer hetzelfde zou zijn. De reeks innovatieve kettingzagen zou zich in de loop van decennia voortzetten, en het bedrif breidde uit: eerst met Vliegtuig- en kartmotoren in de jaren 50 van de vorige eeuw en vervolgens met minikettingzagen in de jaren 60. Nog later, in de jaren 70 en 80, werden trimmers en bladblazers aan het assortiment toegevoegd. Tegenwoordig zet MCulloch, als onderdeel van de Husqvarna-groep, de traditie voort van krachtige motoren, technische innovaties en sterke ontwerpen die al meer dan een halve eeuw ons visitekaartje zijn. Verlaging van het brandstofverbruik, emissies en geluidsniveaus hebben bij ons de hoogste prioriteit, net als het verbeteren van de veiligheid en de gebruikersvriendeljkheid. Wij hopen van harte dat u tevreden zul zin met uw McCulloch-machine, omdat deze is ontworpen om u gedurende lange tid te vergezellen. U kunt de levensduur van de machine verlengen door de adviezen in deze bedieningshandleiding over gebruik, service en onderhoud op te volgen. Mocht u ooit professionele hulp nodig hebben in verband met reparatie of service, maak dan gebruik van de Service Locator op www.mcculloch.com. McCullochwerkt voortdurend aan het verder ontwikkelen van haar producten en houdi zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterljk door te voeren. Deze handleiding is ook te downloaden via www.mcculloch.com. Dutch — 81

Wat is wat op de grasmaaier? 1 Motorrembeugel 10 Luchtfilter 2 Voortdrivingsstang 11 Maaikap 3 Starthendel 12 Brandstofklep 4 Opvangbak 13 Wateraansiuiting 5 Hendel, hoogte handgreep 14 Brandstof bijvullen 6 Maaihoogtehendel 15 Mes 7 Peilstok/olie bijvullen 16 Veerring 8 Geluiddemper 17 Mesbout 9 Bougie 18 Gebruiksaanwijzing

Algemeen In dit hoofdstuk wordt verklaard wat de veiligheidsonderdelen van de machine zin, welke functie ze hebben en hoe de controle en het onderhoud moeten uitgevoerd worden om hun goede werking veilig te stellen. Gel demper WAARSCHUWING! Gebruik nooit een machine als de veiligheidsonderdelen kapot zijn. Als uw machine niet door alle controles komt, moet u ermee naar uw servicewerkplaats voor reparatie.

Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen. WAARSCHUWING! Gebruik de machine nooit zonder geluiddemper of met een defecte geluiddemper. Door een kapotte geluiddemper kunnen het geluidsniveau en het risico van brand aanzienlijk toenemen. Hou gereedschap voor brandblussen bij de hand.

De geluiddemper wordt zeer heet, zowel tijdens het gebruik als na het stoppen. Dit geldt ook bij stationair draaien. Wees oplettend op brandgevaar, vooral bij hantering vlakbij brandgevaarlijke stoffen en’of gassen. Maaikap + De maaikap is geconstrueerd om trilingen te reduceren en het risico van snijwonden te verminderen. Controle van maaikap + Controleer of de maaikap heel en zonder zichbare defecten, bijv. scheuren in het material, is. Motorrembeugel + De motorrem is ontworpen om de motor te stoppen Wanneer u de handgreep van de motorrembeugel loslaat, moet de motor stoppen. De motorremhendel controleren Geef volgas en laat vervolgens de rembeugel los. De motorrem moet altid zo afgesteld zijn dat de motor binnen 3 seconden start. + De geluiddemper werd ontworpen om het geluidsniveau 20 laag mogelik te houden, en om de uitlaatgassen weg te richten van de gebruiker. Controle van geluiddemper + Controleer regelmatig of de geluiddemper heel is en of deze goed vast zit. Dutch — 83

Algemeen Opvangbak Breng de opvangzak aan. BELANGRIJK! Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen. Handvat Monteren Tophandgreep Plaats de buisconstructie van het handvat direct tegenover het onderste deel van het handvat. Draai de knoppen goed vast uitwerpopening © | Mulcher-inzetstuk Instellingen + Zet de afvoerbescherming omhoog om de mulchplug te monteren/demonteren. Hoogte handgreep Draai de onderste knoppen los. Stel de hoogte af. Draai de knoppen goed vast. Maaihoogte Olie bijvullen het risico bestaat dat de messen bij onregelmatigheden + De olietank is bij levering leeg. Vul langzaam de olie LET OPI Stel de maaihoogte niet te laag af, omdat dan bij. Zie de instructies in het hoofdstuk Onderhoud. De motorolie moet de eerste keer vervangen worden na 5 uur bedrijfstid in de aarde lopen. Zet de hendel naar achteren voor een hogere maaihoogte en naar voren voor een lagere maaihoogte.

BRANDSTOFHANTERING Algemeen WAARSCHUWING! Een motor laten lopen in een afgesloten of slecht geventileerde ruimte kan dodelijke ongelukken veroorzaken door verstikking of koolmonoxidevergiftiging. Brandstof en brandstofdampen zijn zeer brandgevaarlijk en kunnen leiden tot ernstig letsel bij inademing en contact met de huid. Wees daarom voorzichtig wanneer u met brandstof werkt en zorg voor goede luchtventilatie bij de brandstofhantering. De uitiaatgassen van de motor zin heet en kunnen vonken bevatten die brand kunnen veroorzaken. Start de machine daarom nooit binnenshuis of in de buurt van licht ontvlambaar materiaal! Rook niet en plaats ook geen warm voorwerp in de buurt van de brandstof. Brandstof LET OP De machine heeft een viertaktmotor. Zorg ervoor dat er altijd voldoende olie in de olietank zit. Tanken

WAARSCHUWING! Stop de motor en laat hem voor het tanken enkele minuten afkoelen. Gebruik aitijd een benzinekan om morsen te voorkomen. Open de dop van de tank voorzichtig wanneer u wilt tanken zodat eventuele overdruk langzaam verdwint. Maak de omgeving rond de tankdop schoon. Draai de dop van de tank goed vast na het tanken. Door nalatigheid kan er brand ontstaan. Verplaats de machine ten minste 3 m van de tankplaats voor u de motor start. Benzine + Gebruik loogvrije of gelode benzine van een hoge kwaliteit. + Het aanbevolen laagste octaangehalte is 90 (RON). Indien u de motor lat lopen op benzine met een lager octaangehalte dan 90, kan het zogenaamde kloppen optreden. Hierdoor stijgt de motortemperatuur wat tot zware motorbeschadigingen kan leiden. + Waar milieuvriendelike benzine, de zog. alkylaatbenzine, verkrigbaar is, moet deze gebruikt worden. Motorolie LET OP! Controleer het oliepeil voordat de grasmaaier wordt gestart. Een te laag oliepeil kan ernstige beschadigingen aan de motor veroorzaken. Zie de instructies in het hoofdstuk "Onderhoud”. + De motorolie moet de eerste keer vervangen worden na 5 uur bedrifstid. Zie Technische gegevens voor informatie over het aanbevolen type olie. Gebruik nooit olie bedoeld voor tweetakimotoren Start de machine nooit: + _ Indien u brandstof of motorolie op de machine hebt gemorst. Droog alles af en laat de benzineresten verdampen. + Als u brandstof op uzelf of op uw kleding gemorst heeft, trek schone kleding aan. Was de lichaamsdelen die in contact zin geweest met brandstof. Gebruik water en zeep. + Als de machine brandstof lekt. Controleer de tankdop en de brandstofleidingen regelmatig op lekkage. Transport en opbergen + Bewaar en vervoer de machine en brandstof 0, dat eventuele lekkage en dampen niet in contact kunnen komen met vonken of open vuur, bivoorbeeld van elektrische machines, elektrische motoren, Stopcontacten/schakelaars, verwarmingsketels e.d. + Bij opslag en vervoer van brandstof moeten altijd special voor dat doel bestemde en goedgekeurde tanks worden gebruikt. Opslag voor lange tijd + Als de machine gedurende lange tijd niet gebruikt zal worden, moet de brandstoftank leeggemaakt worden. Vraag bij uw tankstation of bij de gemeente waar u de afgetapte brandstof kwijt kan. Dutch — 85

BEDIENING Persoonlijke veiligheidsuitrusting Bij al het gebruik van de machine moet goedgekeurde persoonlike beschermingsuitrusting gebruikt worden. Persoonlike beschermingsuitrusting elimineert de risico's niet, maar vermindert het schadelik effect in geval van een ongeval. Vraag uw dealer om raad wanneer u uw uitrusting koopt Draag altid Gebruik een gehoorkap als het geluidsniveau meer dan 85 dB bedraagt. + Slipvaste en stevige laarzen of schoenen. + Een stevige lange broek. Draag geen korte broëk of sandalen en loop niet op blote voeten. + Draag handschoenen indien nodig, b.v. wanneer u de snijuitrusting monteert, inspecteert of schoonmaakt. Algemene veiligheidsinstructies In dit hoofdstuk worden de basisveiligheidsregels voor het gebruik van de machine behandeld. De gegeven informatie kan nooit de kennis vervangen die een vakman via opleidingen en praktische ervaring heeft verworven + Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelik heeft begrepen. + Denk erom dat de operator verantwoordelik is voor ongelukken of beschadigingen van andere mensen of hun eigendommen + Houd de machine schoon. Aanduïdingen en stickers moeten volledig leesbaar zijn. Gebruik altijd uw gezond verstand Het is niet mogelijk om elke mogelik situatie te vermelden. Wees altjd voorzichtig en gebruik uw gezond verstand. Als u in een situatie belandt waarin u zich niet veilig voelt, dient u een expert te raadplegen. Wend u tot uw dealer, uw servicewerkplaats of een ervaren gebruiker. Onderneem geen werkzaamheden waarvoor u Zich onvoldoende gekwalficeerd acht!

WAARSCHUWING! Wanneer de machine onjuist of slordig wordt gebruikt, kan het een gevaarlijk gereedschap zijn, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken. Laat kinderen of andere personen die niet zijn opgeleid om met de machine om te gaan, deze nooit gebruiken of onderhouden. De machine mag niet worden gebruikt door personen met lichamelijke of geestelijke beperkingen of door personen die om gezondheidsredenen t gescl om de machine te bedienen, tenzij onder toezicht van een persoon die verantwoordelik is voor hun veiligheid. Laat nooit een ander de machine gebruiken zonder u ervan te verzekeren dat ze de inhoud van de gebruiksaanwijzing hebben begrepen. Gebruik de machine nooît als u moe Icohol heeft gedronken of en heeft ingenomen, die uw gezichtsvermogen, beoordelingsvermogen of coôrdinatievermogen kunnen beïnvloeden.

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fatal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedienen. WAARSCHUWING! Niet goedgekeurde wilzigingen en’of niet-originele onderdelen kunnen tot ernstige verwondingen of het overlijden van zowel gebruiker of anderen leiden. De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Wijzig deze machine nooît zo dat hij niet langer overeenstemt met de originele uitvoering, en gebruik de machine niet als u denkt dat anderen hem hebben gewijzigd. Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen moeten uitgevoerd worden door opgeleide en gekwalificeerde specialisten. Men moet altijd originele onderdelen gebruiken.

BEDIENING Veiligheid op de werkplek + Voordat u begint met maaien moeten taken, stenen enz. van het gazon worden verwijderd. + Voorwerpen die tegen de sniuitrusting botsen kunnen worden weggeslingerd en schade aanrichten aan mensen en andere voorwerpen. Houd mensen en dieren op afstand. + Gebruik de motorkettingzaag niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeïend en kan tot gevaarlike situaties leiden, zoals een gladde ondergrond + Houd uw omgeving in de gaten om ervoor te zorgen dat u de macht over de machine niet verliest door onverwachte gebeurtenissen. + Let goed op wortels, stenen, twijgen, putten, sloten enz. Hoog gras kan hindernissen verbergen. + Het maaïen van hellingen kan gevaarlik zijn. Gebruik de grasmaaier niet op zeer steile hellingen. De grasmaaier mag niet worden gebruikt op een helling van meer dan 15 graden. + Op hellend terrein moet u de paden loodrecht ten opzichte van de helling laten lopen. Het is veel makkeliker om dwars over een helling te lopen dan op en neer. + Wees voorzichtig wanneer u in de buurt komt van onoverzichtelike bochten en voorwerpen die uw zicht kunnen belemmeren. Werkveiligheid + Een grasmaaier is alleen geconstrueerd voor het maaïen van gazons. Alle overige gebruik is niet toegestaan. + Draag altid persoonlike veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting”. + Start de grasmaaier niet zonder dat mes en alle kappen ziin gemonteerd. Het mes kan anders losraken en persoonlik letsel veroorzaken. + Voorkom dat het mes tegen vreemde voorwerpen slaat zoals stenen, wortels of iets dergeliks. Dit kan ertoe leiden dat het mes bot wordt en dat de motoras krom wordt, Een kromme as zorgt voor onbalans en sterke trillingen, hetgeen leidt tot een groot risico van het losraken van het mes. + De rembeugel mag nooît permanent in de handgreep verankerd zin, wanneer de machine loopt. + Plaats de grasmaaïer op een stabiele ondergrond en start hem. Zorg ervoor dat het mes niet in contact kan komen met de grond of een ander voorwerp. + Ga altid achter de machine staan. Laat alle wielen op de grond en houd beïde handen op de handgreep tijdens het maaien. Houd uw handen en voeten uit de buurt van de draaïende bladen. + Kantel de machine niet terwijl de motor draait. + _ Let vooral ook op wanneer u de machine tijdens de werkzaamheden naar u toe trekt. + Til de grasmaaier nooït op en draag deze niet wanneer de motor is gestart. Indien u de grasmaaier moet optillen, moet u eerst de motor stoppen en de ontstekingskabel van de bougie halen. + De motor moet worden uitgezet bij verplaatsing over terrein dat niet moet worden gemaaid. Bivoorbeeld paden, steen, grind, asfalt enz. + Rennietmet de machine wanneer deze werkt. U moet altjd met de grasmaaier lopen. + Zet de motor uit voordat u de maaïhoogte wizigt. Voer nooit afstellingen uit terwijl de motor draait. + Laat de machine nooït zonder toezicht met draaiende motor achter. Zet de motor uit. Controleer of de snijuitrusting is gestopt met draaien. + Als er een voorwerp geraakt wordt of er trillingen ontstaan, moet u de machine stoppen. Haal de bougiekabel van de bougie. Controleer of de machine niet beschadigd is. Repareer eventuele beschadigingen. Basistechniek + Maaï altijd met een scherp blad, voor optimaal resultaat. Een bot blad levert ongelikmatig maairesultaat op, en het gras vergeelt waar het is afgemaaid. + Maai nooït meer dan 1/3 van de lengte van het gras. Dit geldt vooral in periodes van droogte. Maai eerst op een grote maaihoogte. Controleer daarna het resultaat en ga naar een geschikte hoogte. Indien het gras extra lang is, moet u langzaam rijden en eventueel twee keer maaien. + Maaïelke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen. Transport en opbergen + Zet de apparatuur tijdens vervoer goed vast om transportschade en ongelukken te voorkomen. + Sla de apparatuur op in een afsluitbare ruimte zodat het buiten het bereik is van kinderen en onbevoegde personen. + _ Berg de machine en bijbehorende apparatuur op in een droge en vorstvrije ruimte. + Zie het hoofdstuk "Brandstofhantering! voor informatie over het vervoer en opslaan van brandstof. Dutch — 87

BEDIENING Starten en stoppen Stoppen + De motor wordt gestopt door de motorrembeugel los Voor de start te laten. WAARSCHUWING! Neem de À Ë 5 gebruik de machine niet voor u alles duidelijk heeft begrepen. EN Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in + Sluit de brandstofklep. het hoofdstuk ”Persoonli veiligheidsuitrusting”. + Hou onbevoegden uit het werkgebied + Voer dageliks onderhoud uit. Zie de instructies in het hoofdstuk "Onderhoud". + Zorg ervoor dat de ontstekingskabel goed op de bougie zit. Starten Open de brandstofklep. + De motorrembeugel moet tegen de handgreep worden gehouden wanneer de motor wordt gestart.

+ Ga achter de machine staan. + Pak de starthendel beet, trek met uw rechterhand het starterkoord langzaam uit tot u weerstand voelt (de Starthaken grijpen in). Krachtig trekken om de motor te starten. Wikkel het startkoord nooit rond uw hand. ing + Druk de voortdrivingsstang in richting van de handgreep om de aandriving te starten. & GR, A ER + Schakel, voordat u de machine naar u toe trekt, de aandriving uit en duw de machine ca. 10 cm naar voren.

ONDERHOUD Algemeen WAARSCHUWING! De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreven. Meer ingrijpende maatregelen moeten door een servicewerkplaats. worden uitgevoerd. Voorkom onbedoeld starten door de ontstekingskabel uit de bougie te verwijderen. De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanneer het onderhoud aan de machine niet op de juiste manier wordt uitgevoerd en wanneer service en/of reparaties niet vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wi] u contact op te nemen met de dichtstbijziinde servicewerkplaats. N.B.! Wanneer de machine is gekanteld, zorg er dan voor dat het luchtfiter zich altijd in de bovenste positie bevindt. + Men moet altjd originele onderdelen gebruiken. Onderhoudsschema In het onderhoudsschema kunt u zien welke onderdelen van uw machine onderhoud nodig hebben en hoe vaak. De onderhoudésintervallen zijn gebaseerd op dageliks gebruik van de machine en kunnen dus afwijken op basis van de gebruiksfrequentie. Wekeliks Maandeliks Voor de start onderhoud onderhoud Algemene inspectie | Bougie Luchtfiter Reiniging buitenzide | Geluiddemper | Brandstoisysteem Oliepeil Snijuitrustng Maakap” De Koppelingskabel afstellen Molorembeugel"

• Zie de instructies in het hoofdstuk "Velligheidsuitrusting voor de machine” Algemene inspectie + Controleer of de bouten en moeren en vastgedraaid zijn. Reiniging buitenzijde + Borstel de grasmaaier schoon en verwijder bald, gras en dergelike. + Gebruik geen hogedrukspuit om de machine te reinigen. + Gooï nooit water direct op de motor. + Maak de luchtinlaat van de starter schoon. Controleer de starter en het starterkoord + Draai de machine met de bougie naar boven, als u onder de maaikap schoonmaakt. Maak de benzinetank leeg, Oliep. Wanneer u het oliepeil controleert, moet de grasmaaïer op een viakke ondergrond staan. Controleer het oliepeil met de peilstok op het olievuldeksel. + Verwijder de oliedop en veeg de peilstok af. + Steek de peilstok er weer in. Het olievuldeksel moet helemaal ingeschroefd zin om een correct beeld te geven van het oliepeil + Is het oliepeil laag, vult ü bij met motorolie tot het bovenste niveau op de peilstok Snijuitrusting + Controleer de snijuitrusting op beschadigingen en barsten. Een beschadigde snijuitrusting moet altijd vervangen worden. + Let goed op dat u altijd een goed geslepen en correct gebalanceerd mes hebt.

N.B.! Nadat de messen geslepen zijn, moeten ze uitgebalanceerd worden. Het balanceren, vervangen of slipen van de messen dient in een servicewerkplaats te worden uitgevoerd. Bij een aanrijding met een hindernis waarbij schade is ontstaan, moeten beschadigde messen vervangen worden. Laat de servicewerkplaats beoordelen of het mes kan worden geslepen of moet worden vervangen. De bladen vervangen Demonteren + Schroef de bout los waarmee het mes vastzit. WAARSCHUWING! Gebruik altijd sterke handschoenen bij service en onderhoud van de snijuitrusting. De messen zeer scherp en snijwonden kunnen makkelijk ontstaan. + Verwifder het oude blad. Controleer of de bladsteun niet beschadigd is. Controleer ook of de mesbout heel en de motoras niet krom is. Monteren + Zorg ervoor dat het mes goed gecentreerd boven de as wordt geplaatst. Dutch — 89

ONDERHOUD + Monter de ring en schroef de bout goed vast. De bout moet worden vastgezet met een moment van 45- 60 Nm. [e)

Draai het blad met de hand rond en controler of het vrij draait. Probeer de machine uit Bougie LET OP! Gebruik steeds het correcte bougietyp: Andere types kunnen de zuiger/cilnder beschadigen: + Als het vermogen van de machine laag is, als de machine moeilik start of ongelik stationair loopt: controleer altjd eerst de bougie voor u andere maatregelen neemt. + Maak de bougie schoon als ze verstopt is en controleer of de afstand tussen de elektroden 0,5 mm bedraagt. Vervang indien nodig.

De koppelingskabel afstellen M53-190RP + Stel de draad nauwkeurig af met de afstelschroef. + Stel de koppelingsdraad globaal af als de fijnafstelling onvoldoende is. Verleng de draad met behulp van de afstelschroef. Stel de koppelingsdraad globaal af door deze te bevestigen aan de diverse steunen op de koppelingsstang. Stel vervolgens de draad nauwkeurig af.

Stel de draad nauwkeurig af met de afstelschroet. Luchtfilter Demonteer het cilinderdeksel en verwijder het filter. Na een lange gebruïksperiode kan het luchtfiter niet meer worden gereinigd. Daarom moet het filter regelmatig vervangen worden. Een beschadigd luchtfilter moet altijd vervangen worden. Bi montage moet u ervoor zorgen dat het luchtfilter helemaal aansluit op de fiterhouder. Papierfilter reinigen Maak het filter schoon door het tegen een vlakke ondergrond te kloppen. Gebruik nooit oplosmiddelen met petroleum, zoals bijv. fotogeen, of perslucht om het filter schoon te maken. Schoonmaken van schuimplastic filter

Verwijder skhet schuimplastic filter. Was het filter zorgvuldig in lauw water met zeep. Na het schoon maken moet u het filter zorgvuldig in schoon water uitspoelen. Knijp het fier uit en laat het drogen. NB! Perslucht met te hoge druk kan het schuimplastic beschadigen. Na het schoonmaken moet het filer geolied worden met motorolie. Veeg overtollige olie af door een schone doek tegen het filter aan te drukken. ie vervangen Leeg de brandstoftank. Schroef het olievuldeksel erat. Plaats een geschikt vat om de olie in op te vangen. Tap de olie af door de motor te kantelen zodat de olie uit de vulbuis loopt. Wanneer de machine is gekanteld, zorg er dan voor dat het luchiter zich ltd in de bovenste positie bevindt. Vraag het dichtstbijzinde benzinestation waar u het teveel aan motorolie kunt laten. Vul bij met nieuwe motorolie van goede kwalteit. Zie de instructies in de paragraaf "Technische gegevens". Brandstofsysteem Controleer of het tankdeksel en de afdichting onbeschadigd zijn. Controleer de brandstofleiding.

TECHNISCHE GEGEVENS Technische gegevens Foavepx [téoawmpx |IoawRpx | MS3-190RP Motor Motorfabrikant Honda Honda Honda Honda Cilinderinhoud, cm 160 160 187 187 Toerental, rpm 2900 2900 2900 2900 orne igangsvemnogen motor KW ie | 39 20 38 38 Ontstekingssysteem Bougie NGK BPR6ES | NGK BPR6ES | NGK BPRGES | NGK BPRGES Elektrodenafstand, mm 0,5 0,5 0,5 0,5 Brandstof/emeersysteem Inhoud benzinetank, liter 0,9 0,9 0,9 0,9 Motoralie SAESOISAE |SAESOSAE |SAESOSAE | SAE30/SAE 10W-30 10W-30 10W-30 10W-30 Gewicht Machine met lege tanks, kg 39,3 43,2 43.8 426 Lawaai-emissie (zie opm. 2) Geluidsvermogen, gemeten dB(A) 94 96 96 96 Geluidsvermogen, gegarandeerd La dB(A) | 95 97 97 97 Geluidsniveau (zie opm. 3) Ney goudearux bij het oor van de 80 & æ æ Trillingsniveau, a pyeg (28 OPm. 4) Handvat, m/s? 33 4,0 40 4,0 Maaisysteem Maaihoogte, mm 30-80 30-70 30-70 30-70 Maaibreedte, cm 40 46 46 46 Mes Combi 40 Combi 46 Combi 46 PX3 Inhoud opvangzak, liter 50 50 50 50 Opm. 1: Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens de SAE- norm J1349/1S0 1585. In massa geproduceerde motoren kunnen een afwikende waarde geven. Het werkelik geleverde vermogen van de geïnstalleerde motor op de uiteindelike machine hangt af van de bedrijfssnelheid, de omgevingscondities en andere waarden Opm. 2: Emissie van geluid naar de omgeving gemeten als geluidsvermogen (Lya) volgens EG-richtlin 2000/14/EG. Opm. 3: Geluidsdrukniveau volgens EN 836. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,2 dB (A). Opm. 4: Tlingsniveau volgens EN 836. De gerapporteerde gegevens voor het trlingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 0,2 m/s2. *Gebruik motorolie van kwaliteit SF, SG, SH, SJ of hoger. Zie het viscositeitsoverzicht in de handleiding van de motorfabrikant en selecteer de beste viscositeit op basis van de verwachte buitentemperatuur. Dutch 91

TECHNISCHE GEGEVENS EG-verklaring van overeenstemming (Alleen geldig voor Europa) Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: +46-36-146500, verklaart hiermee dat de motormaaiers McCulloch M46-160AWRPX, M53-160AWRPX, M53-190AWRPX, M53-190RP vanaf serienummer 13XXXXXXX en verder overeenkomen met de voorschriften in de RICHTLIJNEN VAN DE RAAD: van 17 mei 2006 "betreffende machines" 2006/42/EG van 15 december 2004 "betreffende elektromagnetische compatibiliteit” 2004/108/EEC. van 8 mei 2000 "betreffende geluidsemissie door materiel voor gebruik buitenshuis” 2000/14/EG. Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens. De volgende normen zijn van toepassing: EN 836, ISO 11094, EN 55012. Aangemelde instantie: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, heeft rapporten opgesteld inzake een beoordeling van de overeenstemming met bilage VI van Richtlijn 2000/14/EG van de Raad van 8 mei 2000 betreffende "de geluidsemissie door materieel voor gebruik buitenshuis". Huskvarna, 29 november 2012 ZA AL Bengt Ahlund, Hoofd Ontwikkeling erkende vertegenwoordiger voor Husqvarna AB en verantwoordelik voor technische documentatie.)
