LIETOŠANAS INSTRUKCIJA CSE 2040 MC CULLOCH

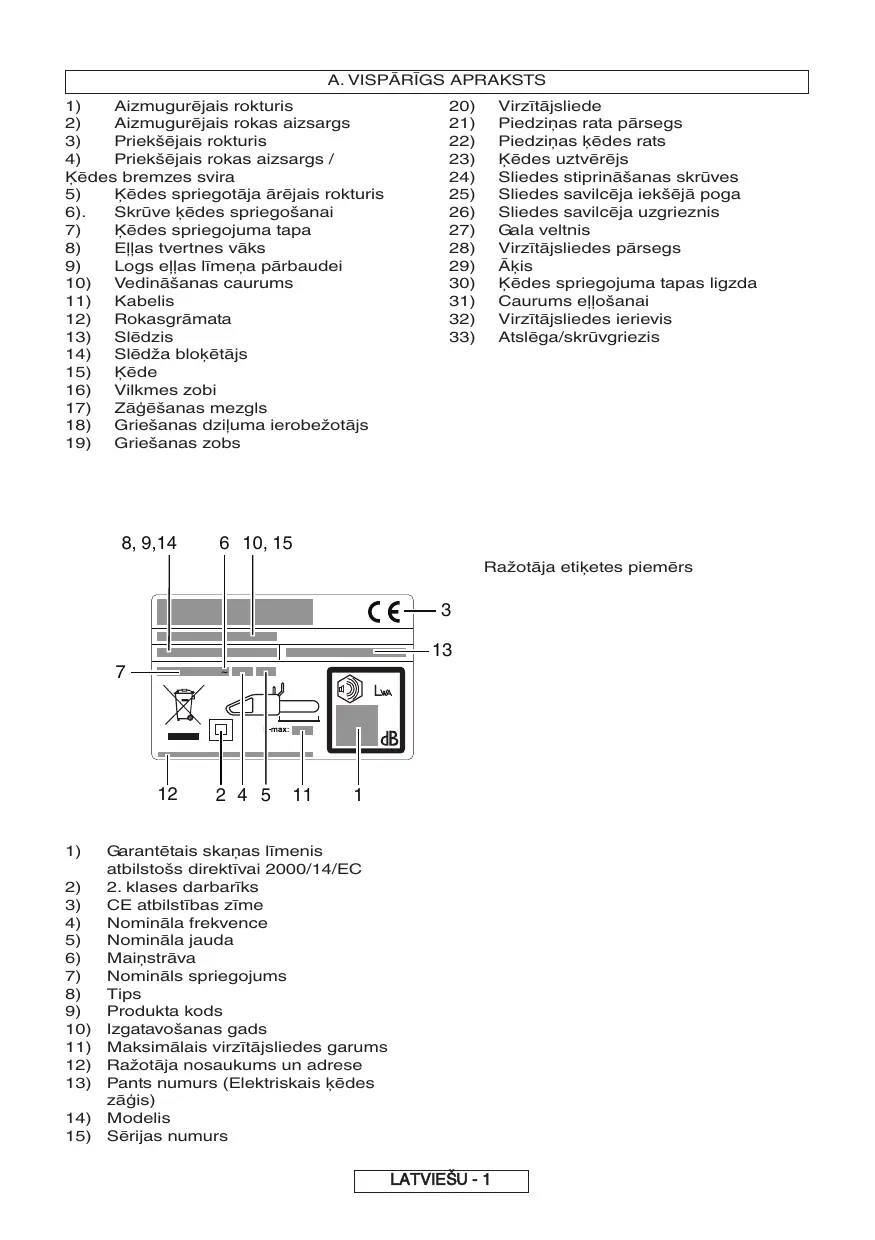

Aizmugurējais rokturis Aizmugurējais rokas aizsargs Priekšējais rokturis Priekšējais rokas aizsargs / Ķēdes bremzes svira Ķēdes spriegotāja ārējais rokturis 6). Skrūve ķēdes spriegošanai Ķēdes spriegojuma tapa Eļļas tvertnes vāks Logs eļļas līmeņa pārbaudei 10) Vedināšanas caurums 11) Kabelis 12) Rokasgrāmata 13) Slēdzis 14) Slēdža bloķētājs 15) Ķēde 16) Vilkmes zobi 17) Zāģēšanas mezgls 18) Griešanas dziļuma ierobežotājs 19) Griešanas zobs 8, 9,14 20) 21) 22) 23) 24) 25) 26) 27) 28) 29) 30) 31) 32) 33) Virzītājsliede Piedziņas rata pārsegs Piedziņas ķēdes rats Ķēdes uztvērējs Sliedes stiprināšanas skrūves Sliedes savilcēja iekšējā poga Sliedes savilcēja uzgrieznis Gala veltnis Virzītājsliedes pārsegs Āķis Ķēdes spriegojuma tapas ligzda Caurums eļļošanai Virzītājsliedes ierievis Atslēga/skrūvgriezis 6 10, 15 Ražotāja etiķetes piemērs

Garantētais skaņas līmenis atbilstošs direktīvai 2000/14/EC

CE atbilstības zīme Nomināla frekvence Nomināla jauda Maiņstrāva Nomināls spriegojums Tips Produkta kods Izgatavošanas gads Maksimālais virzītājsliedes garums Ražotāja nosaukums un adrese Pants numurs (Elektriskais ķēdes zāģis) Modelis Sērijas numurs

Brīdinājums Uzmanīgi izlasiet lietotāja rokasgrāmatu Griešanas zobu pareizais virziens Aizsargzābaki Vienmēr turiet mašīnu ar abām rokām Pastāv atsitiena bīstamība Aizsargķivere, aizsargaustiņas un aizsargbrilles vai sejsegs Neizmantojiet mašīnu kad līst un neglabājiet to mitrās telpās. Aizsargcimdi ar pretgriešanas aizsardzību 10 m Ķēdes eļļa Gari aizsargbikses ar pretgriešanas aizsardzību Ķēdes bremze: neiedarbināta, iedarbināta Ja kabelis ir bojāts vai sagriezts, nekavējoties atvienojiet kontaktspraudni no elektrotīkla Nepiederošas personas nedrīkst atrasties elektriskā ķēdes zāģa tuvumā Vispārīgi brīdinājumi par elektroinstrumentu drošību BRĪDINĀJUMS. Izlasiet visus drošības brīdinājumus un instrukcijas. Brīdinājumu un instrukciju neievērošana var izraisīt elektriskās strāvas triecienu, ugunsgrēku un/vai smagus miesas bojājumus. Uzglabājiet visus brīdinājumus un instrukcijas, lai tos turpmāk varētu lietot. Brīdinājumu tekstā lietotais termins “elektroinstruments” apzīmē ar strāvu darbināmu (vadu) elektroinstrumentu vai ar akumulatoru darbināmu (bezvadu) elektroinstrumentu. Nedariet ... Izslēdziet mašīnu Pirms zāģa regulēšanas vai tīrīšanas atvienojiet to no elektrotīkla Elektriskās strāvas trieciena risks b) Izvairieties no saskares ar iezemētām virsmām, piemēram, caurulēm, radiatoriem, plītīm un ledusskapjiem. Elektriskās strāvas trieciena risks palielinās, ja jūsu ķermenis ir iezemēts. c) Nepakļaujiet elektroinstrumentus lietus vai mitruma iedarbībai. Ūdens iekļūšana elektroinstrumentos palielina elektriskās strāvas trieciena risku. d) Pareizi izmantojiet vadu. Nekad lietojiet vadu, lai elektroinstrumentu pārvietotu, vilktu vai izslēgtu. Neturiet vadu karstumā un eļļu, asmeņu vai kustīgu daļu tuvumā. Bojāti vai sapinušies vadi palielina elektriskās strāvas trieciena risku.

1) Darba zonas drošība

a) Nodrošiniet, lai darba zona būtu tīra un labi apgaismota. Nekārtīgās vai tumšās vietās iespējami negadījumi. b) Nedarbiniet elektroinstrumentus sprādzienbīstamā vidē, piemēram, uzliesmojošu šķidrumu, gāzu vai putekļu klātbūtnē. Elektroinstrumenti rada dzirksteles, kas var aizdedzināt putekļus vai izgarojumu tvaikus. c) Elektroinstrumenta darbināšanas laikā tā tuvumā nedrīkst atrasties bērni un citas nepiederošas personas. Nevērības dēļ var zaudēt vadību pār ierīci.

a) Elektroinstrumenta kontaktspraudņiem ir jāatbilst kontaktligzdai. Nekādā veidā nepārveidojiet kontaktspraudni. Nelietojiet nekādus spraudsavienojumus kopā ar iezemētiem elektroinstrumentiem. Lietojot nepārveidotus kontaktspraudņus un atbilstošas kontaktligzdas, tiek samazināts elektriskās strāvas trieciena risks. e) Darbinot elektroinstrumentu ārpus telpām, izmantojiet pagarinātāju, kas piemērots lietošanai ārpus telpām. Izmantojot vadu, kas ir paredzēts lietošanai ārpus telpām, tiek samazināts elektriskās strāvas trieciena risks. f) Ja nevar izvairīties no elektroinstrumenta darbināšanas mitrās vietās, izmantojiet barošanu, kas aizsargāta ar noplūdes strāvas aizsardzības ierīcēm. Noplūdes strāvas aizsardzības ierīču izmantošana samazina elektriskās strāvas trieciena risku.

3) Personiskā drošība

a) Darbinot elektroinstrumentu, esiet piesardzīgs, sekojiet līdzi tam, ko darāt, un lietojiet veselo saprātu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisku vielu, alkohola vai medikamentu iedarbībā. Mirklis neuzmanības elektroinstrumentu darbināšanas laikā var izraisīt smagus miesas bojājumus.

b) Lietojiet personiskos aizsarglīdzekļus. Vienmēr izmantojiet acu aizsargus. Aizsarglīdzekļi, piemēram, pretputekļu maska, neslīdoši drošības apavi, ķivere vai dzirdes aizsargierīces, kas izmantoti atbilstošos apstākļos, pasargās no savainojumiem. c) Pasargājiet ierīci no nejaušas iedarbināšanas Pirms ierīces pacelšanas, pārvietošanas vai pievienošanas strāvas avotam un/vai akumulatora blokam pārliecinieties, vai slēdzis ir izslēgtā stāvoklī. Elektroinstrumentu pārvietošana, turot

a) Nodrošiniet, lai elektroinstrumenta apkopi veiktu kvalificēts speciālists, izmantojot tikai identiskas rezerves daļas. Šādi tiks saglabāta elektroinstrumenta drošība. Ķēdes zāģa drošības brīdinājumi

• Strādājot ar zāģi, netuviniet to ķermeņa daļām. Pirms ķēdes zāģa ieslēgšanas pārbaudiet, vai tas nekam nepieskaras. Neuzmanīgi rīkojoties ar ieslēgtu ķēdes zāģi, var notikt apģērba vai ķermeņa daļu saskare ar ierīci. pirkstu uz slēdža, vai sprieguma padeve elektroinstrumentiem, kuriem ir ieslēgts slēdzis, var izraisīt negadījumus.

• Satveriet ķēdes zāģi ar labo roku aiz aizmugurējā roktura un ar kreiso roku aiz priekšējā roktura. Uzgriežņatslēga vai atslēga, kas atstāta piestiprināta pie elektroinstrumentu rotējošās daļas, var izraisīt miesas bojājumus.

• Turiet elektroinstrumentu tikai aiz izolētajām satveršanas virsmām, jo zāģa ķēde var saskarties ar paslēpto elektroinstalāciju vai savu strāvas kabeli. Zāģu ķēžu saskaršanās ar strāvas kabeli, d) Pirms ieslēdzat elektroinstrumentu, noņemiet visas regulēšanas atslēgas vai uzgriežņatslēgas. e) Pārmērīgi neizstiepiet rokas. Vienmēr pareizi atbalstieties un noturiet līdzsvaru. Tādējādi Satverot ķēdes zāģi pretējā secībā, var palielināties savainojumu risks, tādēļ nekad tā nerīkojieties. var izraisīt elektroinstrumenta atklāto metāla daļu vadītspēju un radīt lietotājam elektrošoka draudus. nodrošināsit efektīvāku elektroinstrumenta vadību neparedzētās situācijās.

• Lietojiet aizsargbrilles un aizsargaustiņas. Ieteicams lietot arī galvas, roku un kāju un aizsarglīdzekļus. Piemērots aizsargtērps Brīvs apģērbs, rotaslietas un gari mati var ieķerties kustīgajās daļās.

• Nestrādājiet ar ķēdes zāģi, atrodoties kokā. f) Lietojiet piemērotu apģērbu. Nevelciet brīvu apģērbu vai rotaslietas. Nodrošiniet, lai mati, apģērbs un cimdi nenonāktu kustīgo daļu tuvumā. g) Ja ierīces ir paredzēts pievienot putekļu nosūkšanas un savākšanas ierīcēm, nodrošiniet, lai tās tiktu pareizi pievienotas un izmantotas. Putekļu savācēju izmantošana var samazināt ar putekļiem saistīto kaitīgumu.

4) Elektroinstrumenta lietošana un apkope

a) Nesteidziniet elektroinstrumenta darbību. Izmantojiet darbam piemērotāko elektroinstrumentu. Pareizā elektroinstrumenta darbs būs efektīvāks un drošāks, strādājot tam paredzētajā ātrumā. b) Nelietojiet elektroinstrumentu, ja nedarbojas tā slēdzis. Elektroinstruments, kuram nedarbojas slēdzis, ir bīstams, un tas ir jāremontē. c) Pirms veicat kādus pielāgojumus, maināt piederumus vai novietojat elektroinstrumentu glabāšanā, atvienojiet kontaktspraudni no strāvas avota un/vai akumulatora bloku - no elektroinstrumenta. Šādi profilaktiski drošības pasākumi samazina elektroinstrumenta nejaušas iedarbināšanas risku. d) Uzglabājiet elektroinstrumentus bērniem nepieejamās vietās un neļaujiet tos darbināt personām, kas nepārzina elektroinstrumenta darbību vai nav iepazinušās ar šiem norādījumiem. Elektroinstrumenti ir bīstami, ja ar tiem rīkojas neapmācīti lietotāji. e) Veiciet elektroinstrumentu apkopi. Pārbaudiet kustīgo daļu savienojumus vai sastiprinājumus, detaļu bojājumus vai citus apstākļus, kas var ietekmēt elektroinstrumenta darbību. Ja konstatējat bojājumus, elektroinstruments pirms lietošanas ir jāsalabo. Daudzi negadījumi rodas nepareizas elektroinstrumentu apkopes dēļ. f) Griezējinstrumentiem vienmēr jābūt asiem un tīriem. Pareizi apkopti griezējinstrumenti ar asiem asmeņiem retāk iesprūst un ir vieglāk vadāmi. g) Elektroinstrumentu, tā piederumus, griežņus un citas sastāvdaļas lietojiet saskaņā ar šiem norādījumiem, ņemot vērā darba apstākļus un veicamo darbu. Elektroinstrumenta lietošana neparedzētiem mērķiem var izraisīt bīstamas situācijas. samazinās savainojumus, ko var radīt lidojoši gruži vai nejauša saskare ar ķēdes zāģi. Pretējā gadījumā varat gūt savainojumus.

• Vienmēr stāviet uz abām kājām un strādājiet ar zāģi, stāvot uz stabilas, līdzenas virsmas. Slidenas vai nestabilas virsmas, piemēram, trepes, var izraisīt līdzsvara zudumu vai ķēdes zāģa vadības zaudēšanu.

• Zāģējot nospriegotu zaru, uzmanieties no tā. Nospriegotu koka šķiedru zāģēšanas laikā, spriegojums zūd, un šis zars var trāpīt operatoram un/vai arī var tikt zaudēta ķēdes zāģa vadība.

• Esiet īpaši piesardzīgs, zāģējot krūmus un nelielus kokus. Šāds materiāls var aizķerties aiz zāģa ķēdes un tikt rauts uz priekšu virzienā pret jums vai arī izraisīt līdzsvara zudumu.

• Nesiet izslēgtu ķēdes zāģi aiz priekšējā roktura tā, lai tas nesaskaras ar ķermeni. Transportējot vai uzglabājot ķēdes zāģi, uzlieciet virzītājsliedes pārsegu. Pareiza rīkošanās ar ķēdes zāģi samazinās nejaušu saskari ar kustīgo zāģa ķēdi.

• Izpildiet eļļošanas, ķēdes spriegošanas un piederumu nomaiņas norādījumus. Nepareizi nospriegota vai ieeļļota ķēde var sabojāties vai palielināt atsitiena rašanās iespēju.

• Rūpējieties, lai ķēdes zāģa rokturi būtu sausi un tīri; notīriet no tiem eļļu un dubļus. Netīri, eļļaini rokturi ir slideni un var izraisīt vadības zudumu.

• Zāģējiet tikai koku. Nelietojiet ķēdes zāģi nolūkā, kam tas nav paredzēts. Piemēram: nelietojiet ķēdes zāģi plastmasas, mūru vai celtniecības materiālu (kas nav no koka) zāģēšanai. Ķēdes zāģa lietošana tam neparedzētiem mērķiem var izraisīt bīstamu stāvokli. Atsitiena cēloņi un operatora aizsardzība Atsitiens var rasties, kad zāģa virzītājsliedes priekšējā daļa vai gals pieskaras priekšmetam (B3 att.) vai kad zāģēšanas laikā koka griezuma vieta aizveras un saspiež zāģi. Zāģa gala pieskaršanās dažkārt var izraisīt strauju pretreakciju, pasitot zāģa sliedi uz augšu un atpakaļ operatora virzienā. Zāģa ķēdes saspiešana virzītājsliedes galā var strauji pagrūst sliedi atpakaļ operatora virzienā. Šo pretkustību rezultātā varat zaudēt vadību pār zāģi, kas var izraisīt smagus savainojumus. Nepaļaujieties tikai uz zāģī iebūvētajām

aizsargierīcēm. Lai zāģēšana būtu droša, ķēdes zāģa lietotājam jāizpilda vairākas darbības. Atsitiens rodas darbarīka nepareizas lietošanas un/vai nepareizas darba kārtības vai nepiemērotu apstākļu dēļ. Lai to nepieļautu, ievērojiet tālāk minētos piesardzības pasākumus:

• Nodrošiniet stingru zāģa satvērienu, izmantojot īkšķus un pirkstus, satverot abus ierīces rokturus ar abām rokām un nostājoties tā, lai pretotos atsitiena spēkam. Ievērojot pareizus piesardzības pasākumus, operators var kontrolēt atsitiena spēku. Neļaujiet ķēdes zāģim brīvi atlēkt.

• Pārmērīgi neizstiepiet rokas un nezāģējiet virs plecu augstuma. Tas novērsīs nejaušu priekšgala saskari un nodrošinās labāku ķēdes zāģa vadību neparedzētās situācijās.

• Lietojiet tikai ražotāja norādītās rezerves sliedes un ķēdes. Nepiemērotas rezerves sliedes un ķēdes var izraisīt ķēdes bojājumus un/vai atsitienu.

• Izpildiet ķēdes zāģa ražotāja norādījumus par asināšanu un tehnisko apkopi. Skaidzoba augstuma samazināšana var izraisīt palielinātu atsitienu. Papildu drošības ieteikumi

1. Rokasgrāmatas lietošana.

Personām, kas lieto šo darbarīku, rūpīgi jāizlasa lietotāja rokasgrāmata. Pārdodot vai nododot darbarīku citai personai, pievienojiet arī lietotāja rokasgrāmatu. Transportēšanas un uzglabāšanas piesardzības pasākumi. (B2. att.) Mainot darbavietu, atvienojiet darbarīku no elektrotīkla un aktivizējiet ķēdes apturēšanas sviru. Pirms transportēšanas vai uzglabāšanas, uzlieciet virzītājsliedes aizsargpārsegu. Pārnēsājiet darbarīku tā, lai sliede būtu vērsta uz aizmuguri, vai arī, ja pārvadājat darbarīku ar transportlīdzekli, nostipriniet to, lai nepieļautu bojājumus. Atsitiena reakcija. (B3. att.) Atsitiena reakcija ir spēcīga augšupvērsta reversējošas sliedes kustība pret lietotāju. Tas parasti notiek tad, ja sliedes priekšgala augšējā daļa (saukta par “atsitiena bīstamības zonu”) (sk. sarkano atzīmi uz virzītājsliedes) saskaras ar priekšmetu vai arī tad, ja ķēde tiek iespiesta kokā. Atsitiens var izraisīt kontroles zudumu pār darbarīku, tādējādi radot bīstamus un pat nāvējošus negadījumus. Ķēdes apturēšanas svira un citas aizsargierīces nav pietiekami efektīvas, lai aizsargātu lietotāju pret savainojumiem: lietotājam jāapzinās apstākļi, kas var izraisīt reakciju, un jānovērš tie, ievērojot pastiprinātu uzmanību atbilstoši savai darba pieredzei un pareizai darbarīka lietošanas praksei (piemēram: nezāģējiet vienlaikus vairākus zarus, jo tas var nejauši radīt saskari ar “atsitiena bīstamības zonu”. Darbavietas drošība

2. Piesardzības pasākumi pirms darbarīka lietošanas.

Neļaujiet lietot darbarīku personām, kuras nav pilnībā iepazinušās ar rokasgrāmatā minētajiem norādījumiem. Nepieredzējušām personām jāiziet apmācība, izmantojot zāģēšanas steķus.

3. Pārbaudes. Vienmēr rūpīgi pārbaudiet darbarīku, it

1. Neļaujiet bērniem vai personām, kas nav

iepazinušies ar šiem norādījumiem, lietot šo darbarīku. Vietējie noteikumi, iespējams, nosaka lietotāja vecuma ierobežojumus.

2. Lietojiet darbarīku tikai atbilstoši šajos norādījumos

minētajam veidam un paredzētajām funkcijām.

3. Lai noteiktu bīstamības avotu (piemēram, ceļus,

ejas, elektriskos kabeļus, bīstamus kokus u.c. šķēršļus), rūpīgi pārbaudiet darbavietu.

4. Neļaujiet nepiederošām personām vai dzīvniekiem

atrasties darbavietas zonā (ja nepieciešams, iežogojiet darbavietu un lietojiet brīdinājuma zīmes) — tuvāk par attālumu, kas ir 2,5 x koka augstums, taču jebkurā gadījumā ne mazāk par desmit metriem no darbavietas.

īpaši tad, ja tas tiek pakļauts stipriem triecieniem vai arī, ja pamanāt, ka tas darbojas nepareizi. Veiciet visas sadaļā „Apkope un uzglabāšana — pirms katras lietošanas reizes” aprakstītās darbības. Remonts un apkope. Visas darbarīka nomaināmās daļas ir sīki aprakstītas sadaļas „Montāža/izjaukšana” norādījumos. Nepieciešamības gadījumā darbarīka daļas drīkst nomainīt tikai pilnvarotā klientu apkalpošanas centrā. Darba apģērbs. (B1. att.) Lietojot darbarīku, operatoram jāvalkā šāds apstiprināts aizsargtērps: cieši pieguļošs aizsargtērps, aizsargapavi ar neslīdošām zolēm, triecienizturīgi purngalu aizsargi un griezienizturīgi aizarglīdzekļi, kā arī griezienizturīgi, vibrācijdroši cimdi, aizsargbrilles vai drošības sejsegs, aizsargaustiņas un ķivere (ja pastāv krītošu priekšmetu bīstamība). Iegādājieties aizsarglīdzekļus no darba apģērbu tirgotāja.

6. Pasākumi veselības problēmu novēršanai —

vibrācija un trokšņa līmenis. Lūdzu, ievērojiet darbavietas trokšņa līmeņa ierobežojumus. Ilgstoša darbarīka lietošana pakļauj lietotāju vibrācijām, kas var izraisīt „balto pirkstu parādību” (vibroslimība), delnas kanāla/nerva saspiešanas sindromu un līdzīgus veselības traucējumus.

Pasākumi veselības problēmu novēršanai — ķimikālijas. Lietojiet tikai ražotāja apstiprinātu eļļu. Pasākumi veselības problēmu novēršanai — karstums. Lietošanas laikā ķēdes rats un ķēde ievērojami sakarst, tādēļ nepieskarieties šīm daļām. BRĪDINĀJUMS! Ierīces darbības laikā rodas elektromagnētiskais lauks. Noteiktos darba apstākļos šis lauks var traucēt aktīvu vai pasīvu implantējamu medicīnisku ierīču darbību. Lai mazinātu letālu traumu rašanās risku, iesakām personām ar medicīniskajiem implantiem pirms šī instrumenta izmantošanas konsultēties ar savu ārstu un medicīniskā implanta ražotāju.

5. Operators vai lietotājs ir atbildīgs par negadījumiem

vai bīstamību, kas rodas citām personām vai viņu īpašumam. lektrodrošība

1. Ieteicams lietot paliekošās strāvas ierīci, kuras

atvienošanas strāva nav lielāka par 30 mA. Pat lietojot paliekošās strāvas ierīci, nevar garantēt 100% drošību, tādēļ vienmēr jāievēro drošas lietošanas norādījumi. Pārbaudiet paliekošās strāvas ierīci ikreiz pirms tās lietošanas.

2. Pirms lietošanas pārbaudiet, vai nav bojāts strāvas

kabelis, un ja konstatējat bojājumu vai nodilumu, nomainiet to.

3. Nelietojiet darbarīku, ja strāvas kabelis ir bojāts vai

4. Ja kabelis tiek sagriezts vai ir bojāta tā izolācija,

nekavējoties atvienojiet darbarīku no elektrotīkla. Nepieskarieties strāvas kabelim, līdz nav atvienota strāvas padeve. Neremontējiet sagrieztu vai bojātu strāvas kabeli. Nogādājiet ierīci pilnvarotā klientu apkalpošanas centrā, lai tiktu veikta kabeļa.

5. Elektrības kabelim ir jābūt atritinātam; ritulī satīti

kabeļi var pārkarst un samazināt ierīces efektivitāti.

6. Pārliecinieties, ka kabelis/pagarinātājs atrodas aiz

lietotāja, tādējādi nodrošinot to, ka kabelis nerada draudus lietotājam vai citām personām, kā arī pārbaudiet, vai to nevar bojāt karstums, asi priekšmeti, asas malas, eļļa u.c.

7. Novietojiet kabeli tā, lai zāģēšanas laikā tas

nesaskaras ar zariem un citiem līdzīgiem šķēršļiem. Kabeļi

8. Pirms kabeļa kontaktspraudņa, savienotāja vai

pagarinātāja atvienošanas izslēdziet galveno strāvas slēdzi.

2. Lietojiet tikai apstiprinātus pagarinātājus.

1. Strāvas kabeļi un pagarinātāji ir pieejami pilnvarotā

klientu apkalpošanas centrā.

9. Izslēdziet darbarīku, atvienojiet to no elektrotīkla un

pirms kabeļa uztīšanas pārbaudiet, vai tas nav bojāts vai nodilis. Neremontējiet bojātu strāvas kabeli. Nogādājiet ierīci pilnvarotā klientu apkalpošanas centrā, lai tiktu veikta kabeļa.

10. Pirms darbarīka atstāšanas bez uzraudzības

(neatkarīgi no ilguma) atvienojiet to no elektrotīkla.

11. Rūpīgi uztiniet kabeli, nepieļaujot tā

3. Izmantojiet tikai tādus pagarinātājus un pievadus,

kas paredzēti lietošanai ārā.

4. Ja darbā ar ierīci vēlaties izmantot pagarinātāju,

atļauts izmantot tikai tādus pagarinātājus, kas atbilst tālāk minētajiem lielumiem: Modelis CSE1835, CSE1935S - 5,0 mm2: maks. garums 40 m - 5,0 mm2: maks. garums 60 m

12. Izmantojiet tikai tāda sprieguma maiņstrāvu , kāda

minēta darbarīka tehnisko datu plāksnītē.

13. Ķēdes zāģim ir divkārša izolācija, kas atbilst

standartam EN60745-1 un EN60745-2-13. - 8,0 mm2: maks. garums 100 m Modelis CSE2040, CSE2040S - 5,0 mm2: maks. garums 50 m - 8,0 mm2: maks. garums 90 m Neviena darbarīka daļa nekādos apstākļos nedrīkst veidot savienojumu ar zemi.

C. DROŠĪBAS IERĪČU APRAKSTS

Svarīga piezīme: Kad tiek iedarbināta ķēdes bremze, ar drošības slēdža palīdzību tiek pārtraukta strāvas padeve dzinējam. Uz jūsu mašīnas ir uzstādīta ierīce (1. zīm), kura izslēgtajā stāvoklī neļauj nospiest slēdzi, tādējādi novēršot nejaušu iedarbināšanu. ĶĒDES BREMZES REAKCIJA UZ SLĒDÑA ATLAIŠANU Uz jūsu mašīnas ir uzstādīta ierīce, kura nekavējoties bloķē ķēdi uzreiz pēc slēdža atlaišanas; Ja kādā laikā brīdi ir vērojami šīs ierīces darba traucējumi, mašīnu NEDRĪKST izmantot un tā ir jānogādā uz autorizēto tehniskās apkalpošanas centru. Priekšējais rokas aizsargs / ķēdes bremzes svira Priekšējais rokas aizsargs (2. zīm) ir izstrādāts ar mērķi nepieļaut jūsu kreisās rokas saskaršanos ar ķēdi (ar nosacījumu, ka mašīna tiek turēta pareizi un atbilstoši noradījumiem). Priekšējais rokas aizsargs funkcionē arī kā ķēdes bremze, kas ir nodrošināts ar ierīces palīdzību, kura bloķē ķēdi dažu sekundes daļu laikā pēc atsitiena. Ķēdes bremze tiek atlaista kad priekšējais rokas aizsargs ir pavilkts atpakaļ un nofiksēts atbilstošā pozīcijā (ķēde var kustēties). Ķēdes bremze tiek iedarbināta kad priekšējais rokas aizsargs ir pavilkts uz priekšu (ķēde ir bloķēta). Ķēdes bremzi var iedarbināt ar kreisās rokas sviru, nospiežot to uz priekšu vai arī atsitiena rezultātā, ja svira nonāk kontaktā ar priekšējo rokas aizsargu. Atlaižot ķēdes bremzi ar ieslēgtu slēdzi, zāg¸is sāks darboties.

Šis izstrādājums ir aprīkots ar ķēdes uztvērēju (4. zīm), kas novietots zem ķēdes zobrata. Šis mehānisms ir konstruēts tā, lai apturētu ķēdes pārvietošanos virzienā atpakaļ, gadījumā, ja ķēde pārtrūkst vai noslīd no sliedes. No šādām situācijām var izvairīties, ja pārliecinās par korektu ķēdes spriegojumu (skat., nodaļu “D. Montāža/Demontāža”). AIZMUGURēJAIS ROKAS AIZSARGS Šī ierīce ir domāta rokas aizsardzībai ķēdes plīšanas vai nobīdes gadījumā (5. zīm). Ja zāg¸is tiek lietots tad, kad sliede ir horizontālā stāvoklī, piemēram, gāžot koku, ķēdes bremze nodrošina mazāku aizsardzību (3. zīm).

SLIEDES UN ĶēDES MONTĀÑA Montāžas metodes atšķiras dažādiem modeļiem, tādējādi, mēs lūdzam jūs apskatīt ilustrācijas un mašīnas tipu, kurš ir norādīts uz ražotāja etiķetes, esiet uzmanīgi un sekojiet pareizajai montēšanas instrukcijai.

1. Pārbaudiet vai nav iedarbināta ķēdes bremze. Jā tā ir iedarbināta, atslēdziet to.

2a. Izskrūvējiet sliedes fiksācijas uzgriezni un noņemiet piedziņas rata pārsegu. 2b. Izskrūvējiet sliedes fiksatoru un noņemiet piedziņas rata pārsegu.

3. Novietojiet ķēdi virs sliedes, un, sākot ar priekšējo ķēdes zobu, ievietojiet to virzošās sliedes gropē.

Griezējzoba asajai malai ir jābūt vērstai pret sliedes augšdaļu. Lietojiet aizsargcimdus. Uzmanību! 4b. Pagrieziet metāla ritināšanas ripu pretēji 4a. Ķēdes spriegošanas tapai ir jāatrodas pulksteņrādītāju kustības virzienam tālākajā stāvoklī. pēc iespējas tālāk no piedziņas rata. Uzstādiet sliedi uz sliedes fiksācijas skrūves un ķēde spriegošanas tapas un Uzstādiet sliedi uz sliedes fiksācijas skrūves un novietojiet ķēdi virs piedziņas ķēdes rata. novietojiet ķēdi virs piedziņas ķēdes rata. Uzlieciet atpakaļ piedziņas rata pārsegu tā, lai ķēdes dzenošie zobi tiktu sakabināti ar piedziņas ķēdes ratu un virzošās sliedes gropi. 5.a Uzskrūvējiet ar roku savilcējuzgriezni, kamēr tas ir brīvi pievilkts. 5.b Skrūvējiet sliedes savilcēja pogu, kamēr tā ir brīvi pievilkta. 6.a Lai nospriegotu ķēdi, skrūvējiet ķēdes spriegotājskrūvi pulksteņrādītāju kustības virzienā, lietojot komplektā esošo atslēgu/ skrūvgriezi. Lai samazinātu ķēdes spriegumu, spriegotājskrūvi grieziet pretēji pulksteņrādītāju kustības virzienam. (Izpildot šo darbību, turiet sliedes priekšgalu augšup). 6.b Lai nospriegotu ķēdi, skrūvējiet ķēdes spriegotāja ārējo rokturi pulksteņrādītāju kustības virzienā. Lai samazinātu ķēdes spriegumu, spriegotājskrūvi grieziet pretēji pulksteņrādītāju kustības virzienam. (Izpildot šo darbību, turiet sliedes priekšgalu augšup). 7. Spriegojiet ķēdi, kamēr tās spriegums ir pareizs. Pārliecinieties, vai, paceļot ķēdi no sliedes, attālums ir apmēram 2-3 mm. 8.a Nostipriniet sliedes savilcējuzgriezni, lietojot komplektā esošo atslēgu/skrūvgriezi. 8.b Nostipriniet sliedi pietiekami stingri Ja ķēde ir uzstiepta pārāk stingri, tas pārslodzēs dzinēju un bojās mašīnu. Savukārt, ja spriegojums nav pietiekoši liels, ķēde var noskriet no sliedes. Tikai tad, kad ķēde ir pareizi uzstiepta tiek nodrošināti vislabākie zāģēšanas rādītāji un ilgstošs mašīnas kalpošanas laiks. Regulāri pārbaudiet spriegojumu, jo ķēdes garums lietošanas laikā palielinās (it īpaši ja ķēde ir jauna; kad mašīna tiek lietota pirmo reizi, ķēdes spriegojums jāpārbauda ik pēc 5 minūtēm); jebkurā gadījumā, neuzstiepiet ķēdi uzreiz pēc mašīnas pielietošanas un ļaujiet ķēdei atdzist. Vienmēr kad ir jānoregulē ķēdes spriegojums, pirms ķēdes spriegojuma skrūves / roktura regulēšanas atskrūvējiet sliedi stiprināšanas rokturi / uzgriezni; noregulējiet spriegojumu un aizskrūvējiet līdz galam sliedi stiprināšanas rokturi / uzgriezni. E. IEDARBINĀŠANA UN IZSLĒGŠANA Darba uzsākšana: satveriet stingri abus rokturus, atbrīvojiet ķēdes bremzes sviru, turot zāg¸i aiz priekšējā roktura, nospiediet un turiet piespiestu slēdža bloķētāju, tad nospiediet slēdzi (šajā brīdī slēdža bloķētāju var atlaist). Izslēgšana: Mašīna izslēgsies uzreiz pēc tam, kad tiks atlaists slēdzis. Gadījumā, ja mašīna tomēr neapstājas, iedarbiniet ķēdes bremzi, atslēdziet kabeli no elektriskā tīkla un piegādājiet mašīnu uz autorizēto tehniskās apkalpošanas centru. F. SLIEDES UN ĶĒDES EļļOŠANA UZMANĪBU! Nepietiekama eļļošana izraisīs ķēdes plīšanu, kuras rezultāta var iegūt smagus vai pat letālus ievainojumus. Sliedes un ķēdes eļļošana tiek veikta ar automātiskā sūkņa palīdzību. Nodaļā “Tehniskā apkalpošana” var atrast informāciju par to kā pārliecināties, ka ķēdes eļļas daudzums ir pietiekošs. Nekad neizmantojiet nostrādātu eļļu, jo tā ir kaitīga veselībai, mašīnai un apkārtējai videi. Pārliecinieties, ka eļļa atbilst temperatūras līmeņiem tajā vietā, kur tiks izmantota mašīna: dažas eļļas paliek biezākas, līdz ar ko tiek pārslogots sūknis un tiek bojāta mašīna, ja temperatūra pazeminās zem 0°C. Sazinieties ar tuvāko autorizēto tehniskās apkalpošanas centru, kur var saņemt konsultāciju par eļļas izvēli. Tvertnes uzpilde Ķēdes eļļas izvēle Vienmēr izmantojiet tikai jauno eļļu (ķēžu eļļošanai ir nepieciešams īpašs eļļas tips) ar atbilstošu viskozitāti: eļļai ir labi jāpielīp un tai jāgarantē strādāšanu bez traucējumiem gan ziemas, gan vasaras laikā. Ja ķēdes eļļa nav pieejama, var izmantot EP 90 transmisijas eļļu. Atskrūvējiet eļļas tvertnes vāku, un uzpildiet tvertni. Cenšaties nepieļaut eļļas izliešanu (ja tas tomēr notiek, uzmanīgi noslauciet mašīnu). Beigās labi pieskrūvējiet tvertnes vāku.

Pirms darbarīka apkopes vai tīrīšanas atvienojiet to no elektrotīkla. UZMANĪBU! Ja vide, kurā tiek izmantota mašīna ir īpaši piesārņota vai pieputināta, aprakstītos tehniskās apkalpošanas darbus jāveic biežāk, nekā norādīts šajā rokasgrāmatā. Pirms katras izmantošanas reizes Pārbaudiet vai ķēdes eļļas sūknis darbojas pareizi: pavērsiet sliedi uz gaišu virsmu , kura atrodas apmēram divdesmit centimetru attālumā. Pēc tam kad mašīna ir nostrādājusi apmēram minūti, uz virsmas ir jāparādās skaidri redzamām eļļas zīmēm (1. zīm.). Ķēdes bremzes iedarbināšanai un atlaišanai nav jāizmanto pārmērīgs fiziskais spēks. Turklāt pārbaudiet, vai tās iedarbināšana nav pārāk viegla, un vai tā nav bloķēta. Pēc tam pārbaudiet, vai ķēdes bremze pareizi darbojas, veicot sekojošās darbības: atlaidiet ķēdes bremzi, pareizi paņemiet mašīnu un iedarbiniet to. Iedarbiniet ķēdes bremzi atvelkot priekšējo rokas aizsargu uz priekšu ar kreisās aproces vai rokas palīdzību, bet neatlaižot roku no roktura (2. zīm). Ja ķēdes bremze darbojas pareizi, tad pēc šīs operācijas ķēde nekavējoties tiks bloķēta. Pārbaudiet vai ķēde ir pareizi uzasināta, ir labā darba stāvoklī un, ka ķēdes spriegojums ir pareizs. Ja ķēde ir ļoti nodiluša, vai ja griešanas zobu augstums ir tikai 3 mm, ķēde ir jānomaina (3. zīm.). Regulāri tīriet vedināšanas caurumus, lai novērstu dzinēja pārkarsēšanu. (4. zīm.). Pārbaudiet vai slēdzis un slēdža bloķētājs pareizi darbojas (šīs operācijas laikā ķēdes bremzei jābūt atlaistai): nospiediet slēdzi un slēdža bloķētāju un pārliecinieties, ka tie atgriežas sākuma pozīcijā uzreiz pēc to atlaišanas; pārbaudiet vai slēdzi nav iespējams nospiest, ja nav iedarbināts slēdža bloķētājs. Pārbaudiet vai ķēdes uztvērējs un labās rokas aizsargs ir labā darba stāvoklī un uz tiem nav redzamu bojājumu, piemēram, materiāla plīšanas. Ik pēc 2-3 darbības stundām Pārbaudiet sliedes stāvokli. Ja nepieciešams, uzmanīgi notīriet caurumus eļļošanai (4. zīm.) un sliedes rievu (5. zīm.). Ja rieva ir nodiluša vai uz tās ir plīsumi, tad tā ir jānomaina. Regulāri tīriet piedziņas ķēdes ratu un pārbaudiet, vai tas nav nodilis. (7. zīm.) Ieeļļojiet gala veltni ar gultņu eļļu caur caurumu, kurš ir attēlots zīmējumā (8. zīm.). Ķēdes uzasināšana (kad tas ir nepieciešams) Ja ķēde nezāģē pienācīgi, vai jā sliedi ir cieši jāpiespiež pie koksnes un ja skaidas ir ļoti sīkas, tad tas ir pazīmēs, ka ķēde nav uzasināta. Ja zāģēšanas laikā skaidu vispār nav, tad tas nozīmē, ka griešanas puse ir pilnīgi nodiluša un zāģēšanas laikā koksne tiek saberzta pulverī. Ja ķēde ir labi uzasināta, tad tā pati, bez papildus piepūles, ienāk koksnē un zāģēšanas laikā iegūtas skaidas ir lielas un garas. Ķēdes zāģējoša daļa sastāv no zāģēšanas mezgla (9. zīm) ar griešanas zobu (10. zīm.) un griešanas dziļuma ierobežotāja (11. zīm.). Mainot līmeni var regulēt zāģēšanas dziļumu. Labai ķēdes asināšanai ir nepieciešams vīles virzītājs un apaļā vīle ar diametru 4 mm. Sekojiet zemāk esošajiem noradījumiem: pēc ķēdes uzstādīšanas, spriegojuma pareizas noregulēšanas un kad ķēdes bremze ir iedarbināta, uzstādiet vīles virzītāju perpendikulāri sliedei, kā parādīts uz attēla (12. zīm.), uzasiniet griešanas zobus ar vīles palīdzību ievērojot norādījumus, kuri attiecas uz uzasināšanas leņķi (13. zīm.). Vīles kustībai jābūt vērstai no iekšējas uz ārējo pusi, samaziniet spiedienu kad vīle tiek atgriezta sākuma stāvoklī (ir ļoti svarīgi rūpīgi sekot norādījumiem: pārāk liels vai mazs asināšanas leņķis, vai nepareizs vīles diametrs paaugstina atsitiena risku). Lai sānu leņķi būtu precīzāki, tiek rekomendēts izvietot vīli tādā veidā, lai tā apmēram par 0,5 mm būtu augstāk nekā augšējā griezējšķautne. Vispirms apstrādājiet ar vīli visus zobus vienā pusē un pēc tam apgrieziet mašīnu un atkārtojiet operāciju. Pārliecinieties, ka pēc uzasināšanas visu zobu garums ir vienāds un, ka griešanas dziļuma ierobežotāja augstums ir par 0.6 mm zemāks nekā augšējais griezējs: pārbaudiet augstumu ar atbilstoša šablona palīdzību un ar vīles (ar plakanas vīles) palīdzību apstrādājiet visas izvirzījušas daļas, noapaļojot griešanas dziļuma ierobežotāja priekšējo daļu (14. zīm.). Esiet uzmanīgi un neapstrādājiet ar vīli pretatsitiena aizsardzības zobu (15. zīm.). Ik pēc 30 izmantošanas stundām. Nogādājiet mašīnu uz autorizēto tehniskās apkalpošanas centru, lai veiktu mašīnas vispārēju apskati un pārbaudītu bremzēšanas elementus. Uzglabāšana Uzglabājiet izstrādājumu vēsā, sausā un bērniem nepieejamā vietā. Neuzglabājiet ārā.

H. ZĀĠĒŠANAS PAŅĒMIENI

Mašīnas izmantošanas laikā izvairieties no sekojošajām situācijām: (1. zīm.) - nezāģējiet, ja pastāv risks, ka stumbrs zāģēšanas laikā var saplīst (ja uz koksni kaut kas spiež, ja tiek zāģēts sauss mirušais koks u.t.t.): negaidīta plīšana var būt ļoti bīstama. - nepieļaujiet, lai sliede vai ķēde tiktu iestrēgta koksnē: ja tas tomēr notiek, atvienojiet mašīnu no elektriskā tīkla un pamēģiniet pacelt stumbru ar atbilstoša darbarīka palīdzību, piemēram, ar sviru; nemēģiniet atbrīvot mašīnu tricinot vai velkot to, jo tas var izraisīt bojājumus vai ievainojumus. - nepieļaujiet situācijas, kuru dēļ var rasties atsitiens. - izstrādājuma lietošanas virs plecu augstuma, - tādu koku zāg¸ēšanas, kuros ir svešķermeņi, piemēram, naglas. Mašīnas izmantošanas laikā: (1. zīm.) - kad zāģēšana notiek slīpās virsmās, vienmēr esiet stumbra augšējā daļā, tādējādi, ja stumbrs kāda iemesla dēļ sāks ripot uz lēju, tad tas just neaiztiks. - kad jūs nodarbojāties ar koku gāšanu, vienmēr pabeidziet iesākto darbu, jo daļēji sazāģēts koks var salūzt un nokrist. - pēc katras zāģēšanas operācijas mašīnas lietotājs var pamanīt, ka viņš ir zaudējis ievērojami daudz spēka, kurš ir nepieciešams mašīnas vadīšanai. Esiet ārkārtīgi uzmanīgs un nepieļaujiet vadības zaudēšanu pār mašīnu. Zemāk ir aprakstīti divi atšķirīgi zāģēšanas darbu tipi: Zāģēšana, kuras laikā ķēde tiek vilkta (no augšas uz apakšu) (2. zīm.), var izraisīt mašīnas negaidītu un bīstamu kustību stumbra pusē, kuras dēļ var zaudēt mašīnas vadību. Kur tas ir iespējams, veicot zāģēšanas darbus izmantojiet āķi. Zāģēšana, kuras laikā ķēde tiek grūsta (no apakšas uz augšu) (3. zīm.), var izraisīt mašīnas negaidītu un bīstamu kustību lietotāja pusē, kuras dēļ lietotājs var gūt ievainojumus, vai “atsitiena riska zona” var aiztikt stumbru, kas var izraisīt spēcīgu atsitienu; jābūt ārkārtīgi uzmanīgam veicot zāģēšanas darbus šādā veidā. Visdrošākais veids kādā var izmantot šo mašīnu ir sekojošais: nostiprināt baļķi uz steķiem un zāģēt no augšas uz apakšu tajā daļā, kura ir ārpus steķiem. (4.zīm)

Āķa izmantošana KOKU ZĀĠĒŠANA (10. zīm.) Kur tas ir iespējams, izmantojiet āķi, lai nodrošinātu drošu zāģēšanas darbu veikšanu: nostipriniet to uz stumbra garozas vai ārējas virsmas, lai jums būtu vieglāk darboties ar mašīnu. Lai nodrošinātu to, ka lietotājs pilnībā kontrolē koka krišanas virzienu, sekojiet zemāk izklāstītajiem zāģēšanas noteikumiem: Zemāk ir aprakstītas tipiskas zāģēšanas procedūras, kuras ir piemērotas izmantošanai dažādās situācijās. Tomēr, katru reizi pirms ķeršanas pie darba rūpīgi novērtējiet katru no metodēm un noskaidrojiet kura dotajā situācijā ir vispiemērotākā, proti, ar to ir saistīts vismazākais risks. Ja stumbrs guļ uz zemes. (Pastāv risks, ka ķēde var saskarties ar zemes virsmu kad sliede izies caur visam stumbram). (5. zīm.) Zāģēt no augšas uz apakšu šķērsām visam stumbram. Esiet īpaši uzmanīgi zāģēšanas beigās, lai nepieļautu ķēdes saskaršanos ar zemi. Ja tas ir iespējams, nozāģējiet stumbru līdz 2/3 no tā diametra, apgrieziet to un nozāģējiet atlikušo daļu, tas samazinās risku tam, ka ķēde saskarsies ar zemi. Ja viens stumbra gals ir atbalstīts. (Zāģēšanas laikā pastāv stumbra plīšanas risks). (6. zīm) Sāciet zāģēšanu no apakšas, un nozāģējiet stumbru apmēram līdz 1/3 no tā diametra. Turpiniet zāģēšanu no augšas līdz jau izveidotajam griezumam. Ja abi stumbra gali ir atbalstīti (šajā gadījuma pastāv ķēdes iestrēgšanas risks). (7. zīm.) Sāciet zāģēšanu no augšas un nozāģējiet stumbru apmēram līdz 1/3 no tā diametra. Turpiniet zāģēšanu no apakšas līdz jau izveidotajam griezumam. Ja koks atrodas guļus nogāzē. Nostājieties nogāzē tā, lai būtu augstāk par koku. Veicot koka pārzāģēšanu, lai nodrošinātu pilnīgu darbarīka vadību, īsi pirms esat pabeidzis zāģēt, samaziniet spiedienu uz zāģi, neatslābinot ķēdes zāģa satvērienu. Neļaujiet ķēdei saskarties ar zemi. Koku gāšana UZMANĪBU! Nekādā gadījumā nemēģiniet gāzt koku, ja jums nav nepieciešamas pieredzes, un jebkurā gadījumā nekad negāziet kokus, kuru stumbra diametrs ir lielāks par sliedes garumu! šo operāciju var veikt tikai augsti kvalificēti mašīnas lietotāji, kuriem ir atbilstošs aprīkojums. Vispirms ir jāizzāģē griezums, kurš nosaka koka krišanas virzienu. Vispirms jāizzāģē virzītājgrieziena AUGŠĒJĀ DAļA tajā pusē, uz kuru zāģējamajam kokam jākrīt. Jāstāv no koka pa labi, zāģēšanas laikā ķēde ir jāvelk ārā; pēc tam jāizzāģē virzītājgrieziena APAKŠĒJĀ DAļA, šim iezāģējumam jāsasniedz grieziena augšējās daļas gals. Virzītājgrieziena dziļumam jāsastāda 1/4 no stumbra diametra, leņķim starp augšējo un apakšējo griezumu jābūt vienādam vismaz ar 45°. Vieta, kurā sastopas divi augstākminētie griezumi tiek saukta par “virzītājgrieziena līniju”. Šai līnijai jābūt absolūti horizontālai un ar taisnu leņķi (90°) attiecībā pret krišanas virzienu. Koka zāģēšanas griezumam, kura rezultātā koks nokritīs, jābūt 3-5 cm virs virzītājgrieziena līnijas līmeņa apakšējas daļas, un attālumam starp griezienu un līniju jābūt vismaz 1/10 no stumbra diametra. Palieciet koka kreisajā pusē un zāģējiet, izmantojot paņēmienu, kurā ķēde tiek vilkta ārā, kā arī izmantojiet āķi. Pārliecinieties, ka koks nevirzās krišanas virziena pretējā pusē. Pēc iespējas ātrāk iespraudiet griezienā koka gāšanas sviru vai ķīli. Koka daļa, kura netika izzāģēta tiek uzskatīta par “šarnīru”, jo tas kontrolē koka krišanas virzienu. Ja griezumi ir nepietiekami, ja tie nav taisni vai ja tie tika pilnīgi nozāģēti, tad koka krišanas virzienu nav iespējams kontrolēt (tas ir ārkārtīgi bīstami!). Tādējādi, visi griezieni jāizdara ļoti precīzi. Kad visi griezieni ir izdarīti, koks sāks krist. Ja nepieciešams, koka gāšanai izmantojiet gāšanas sviru vai ķīli. Zaru zāģēšana Pēc tā kad koks ir nogāzts, no stumbra ir jānozāģē zari. Esiet modrs veicot šo operāciju, jo lielākais ar mašīnas atsitiena saistītu negadījumu skaits notiek zaru zāģēšanas laikā. Tādējādi, vienmēr sekojiet tam, kur zāģēšanas laikā atrodas sliedes gals un darba laikā vienmēr stāviet stumbra kreisajā pusē. Koka gāšanas laikā vissvarīgākais ir nodrošināt to, lai koks nokristu labākajā iespējamajā vietā, lai pēc tam varētu nozāģēt zarus un stumbru. (Pievērsiet uzmanību tam, lai krītošais koks neaizķertos aiz blakusesošajiem kokiem: Aizķēruša koka gāšana ir ļoti bīstama). Vispirms nosakiet kāds ir vislabākais koka krišanas virziens, ņemot vērā sekojošus faktorus: objekti un citi augi, kuri ir ap koku; koka noliekums; koka līkums; vēja virziens; vietas ar lielāko zaru koncentrāciju. Turklāt, pievērsiet uzmanību mirušajiem un lauztajiem zariem, kuri ir uz koka, šie zari zāģēšanas laikā var nokrist un rādīt bīstamu situāciju. UZMANĪBU! Veicot koku gāšanu īpaši bīstamajos apstākļos, uzreiz pēc zāģēšanas noņemiet akustiskās aizsardzības līdzekļus, lai jūs varētu dzirdēt neparastas skaņas un citus iespējamus briesmu signālus. Iepriekšējie zāģēšanas darbi un atiešanas ceļa sastādīšana Nozāģējiet zarus, kuri sarežģī darbu (8. zīm.), zāģējiet no augšas uz leju. Nostājieties tā, lai starp jums un mašīnu būtu stumbrs un pēc kārtas nozāģējiet vissarežģītākos zarus. Novāciet augus ap koku, kuri sarežģī darbu un pārbaudiet, vai pie koka nav šķēršļu (akmeņi, saknes, bedres u.t.t.), lai izvēlēties atiešanas ceļu uz kura nav šķēršļu (pa šo ceļu būs jāpārvietojas koka krišanas laikā). Zīmējumā (9. zīm.) var atrast norādījumus, kuriem jāseko sastādot atiešanas ceļu (A. Prognozējams koka krišanas virziens. B. Atiešanas ceļš. C. Bīstamības zona).

Šajā nodaļā jūs atradīsiet derīgu informāciju par mašīnas projektēšanas posmā izstrādātajām ekoloģiskajām īpašībām, par mašīnas pareizo lietošanu, kā arī par eļļu utilizāciju.

Eļļas tvertnes uzpilde ir jāveic uzmanīgi, lai nepieļautu eļļas izliešanos, kas var izraisīt augsnes un apkārtējās vides piesārņošanu. UTILIZĀCIJA Neizmetiet ārā mašīnu, kura vairs nedarbojas. Nogādājiet to uz speciālo utilizācijas centru saskaņā ar spēkā esošajiem normatīvajiem aktiem. Simbols uz produkta vai uz tā iepakojuma norāda, ka no šī produkta nedrīkst atbrīvoties, kā no mājsaimniecības atkritumiem. Tas ir jānodod atbilstošā savākšanas punktā elektrisko un elektronisko ierīču pārstrādei. Nodrošinot pareizu atbrīvošanos no šī produkta, jūs palīdzēsit novērst iespējamas negatīvas sekas videi un cilvēku vesešībai, ko pretējā gadījumā varētu izraisīt šī produkta atkritumu apstrāde. Plašāku informāciju par šī produkta pārstrādi Iūdziet savā pašvaldībā, mājsaimniecības atkritumu iznīcināšanas centrā vai veikalā, kur šo produktu iegādājāties. J. IESPĒJAMO PROBLĒMU RISINĀŠANAS TABULA Nevar iedarbināt dzinēju Pārbaudiet vai elektrības tīklā ir elektrība Pārbaudiet vai mašīna ir pareizi pieslēgta Pārbaudiet vai kabelis / pagarināšanas vads nav bojāts Pārbaudiet vai ķēdes bremze nav iedarbināta Pārbaudiet, vai ķēde ir pareizi uzmontēta un nospriegota. Pārbaudiet vai ķēde ir ieeļļota, sekojot norādījumiem sadaļās F un G. Pārbaudiet vai ķēde ir uzasināta Pārbaudiet, vai ir ieslēgts automātiskais slēdzis. Sazinieties ar tuvāko autorizēto tehniskās apkalpošanas centru

Dzinējs slikti Mašīna tiek darbojas vai iedarbināta, zaudē jaudu bet griešanas kvalitāte ir slikta

Dzinējs darbojas ar traucējumiem vai apgriezienu skaits ir samazināts Bremzēšanas ierīces rneapstādina ķēdi

35cm Ķēde Virzītājsliede 91PJ052XN Detaļas numurs: Detaļas numurs: 40cm Ķēde Virzītājsliede 91PJ056XN Detaļas numurs: Detaļas numurs:

L. EK Atbilstības deklarācija Husqvarna AB, S-561 82, Huskvarna, Sweden Nosaka vienīgi mūsu atbildību par to, ka izstrādājums (-i); Apzīmējums.......................................Chainsaw - Ķēdes zāģis Tipa(-u) apzīmējums..........................CSE1835, CSE1935S, CSE2040, CSE2040S Griešanas ierīces veids......................rotējošs asmens Izgatavošanas gads............................rotējošs asmens atbilst Eiropas Komisijas direktīvu pamata prasībām un noteikumiem: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU balstīts uz šādiem ES (Eiropas Savienības) piemērotiem un saskaņotiem standartiem: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 “Notified Body”, kas veikusi Eiropas Komisijas veida pārbaudi atbilstoši 8. reglamenta 2.c sadaļai........... TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany Sertifikāts nr....................................................................... BM 50268379 Maksimālais A svērtais skaņas spiediena līmenis LpA darbstacijā, ko mēra saskaņā ar standartu EN60745-2-13, ir norādīts tabulā. Maksimālā plaukstas/rokas vibrācijas svērtā vērtība ah, ko mēra saskaņā ar standartu EN60745-2-13, izmantojot iepriekš minēto izstrādājumu paraugus, ir norādīta tabulā. Noteiktā vibrāciju kopējā vērtība ir izmērīta ar standarta testēšanas metodi, un šo vērtību var izmantot, lai salīdzinātu dažādus instrumentus. To var lietot sākotnējā instrumenta iedarbības novērtējumā. Brīdinājums: elektriskā instrumenta lietošanas laikā sasniegtā vibrācijas emisijas vērtība var atšķirties no norādītās kopējās vērtības atkarībā no instrumenta izmantošanas veida. Lietotājam jānosaka instrumenta radītā iedarbība faktiskajos izmantošanas apstākļos un jāizvēlas attiecīgi drošības pasākumi personiskai aizsardzībai (ņemot vērā visus darba cikla faktorus, piemēram, cik reižu instruments ir izslēgts un cik ilgi pēc ieslēgšanas tas darbojas tukšgaitā). 2000/14/EC: izmērītās skaņas stipruma LWA un garantētās skaņas stipruma LWA vērtības ir atbilstošas tabulās fiksētajām skaitliskajām vērtībām. Atbilstības novērtēšanas procedūra................................... Annex V Ulm 12/02/2013 P. Lamelli Global R&D vadītājs – rokā turamas ierīces Tehniskās dokumentācijas īpašnieks Tips (CSE____): Svars bez šķidrumiem (Kg) Jauda (kW) Eļļas tvertnes tilpums (cm3) Maksimālais virzītājsliedes garums Ķēdes gājiens (mm) Ķēdes platums (mm) Izmērītā skaņas intensitāte LWA (dB(A)) Garantētā skaņas intensitāte LWA (dB(A)) Skaņas spiediens LpA (dB(A)) Nedroši KpA (dB(A)) Rokas / plaukstas vibrācija ah (m/s2) Mainīgums Kah (m/s2) Elektrotīkla pilnā pretestība Zmax (Ω)

Paziņojums par atbilstību standartam EN 61000-3-11 Atkarībā no vietējā elektrotīkla tehniskajiem parametriem šī izstrādājuma lietošana ieslēgšanas brīdī var radīt īslaicīgu sprieguma kritumu. Tas var ietekmēt citu elektroierīču darbību, piemēram, lampa var īslaicīgi aptumšoties. Ja jūsu elektrotīkla pilnā pretestība (Z maks.) ir mazāka nekā tabulā norādītā vērtība (atbilstoši jūsu modelim), šī parādība nenotiks. Tīkla pilnās pretestības vērtību var noteikt, sazinoties ar savu elektrības piegādes uzņēmumu.
