KÄYTTÖOHJE CSE 2040 MC CULLOCH

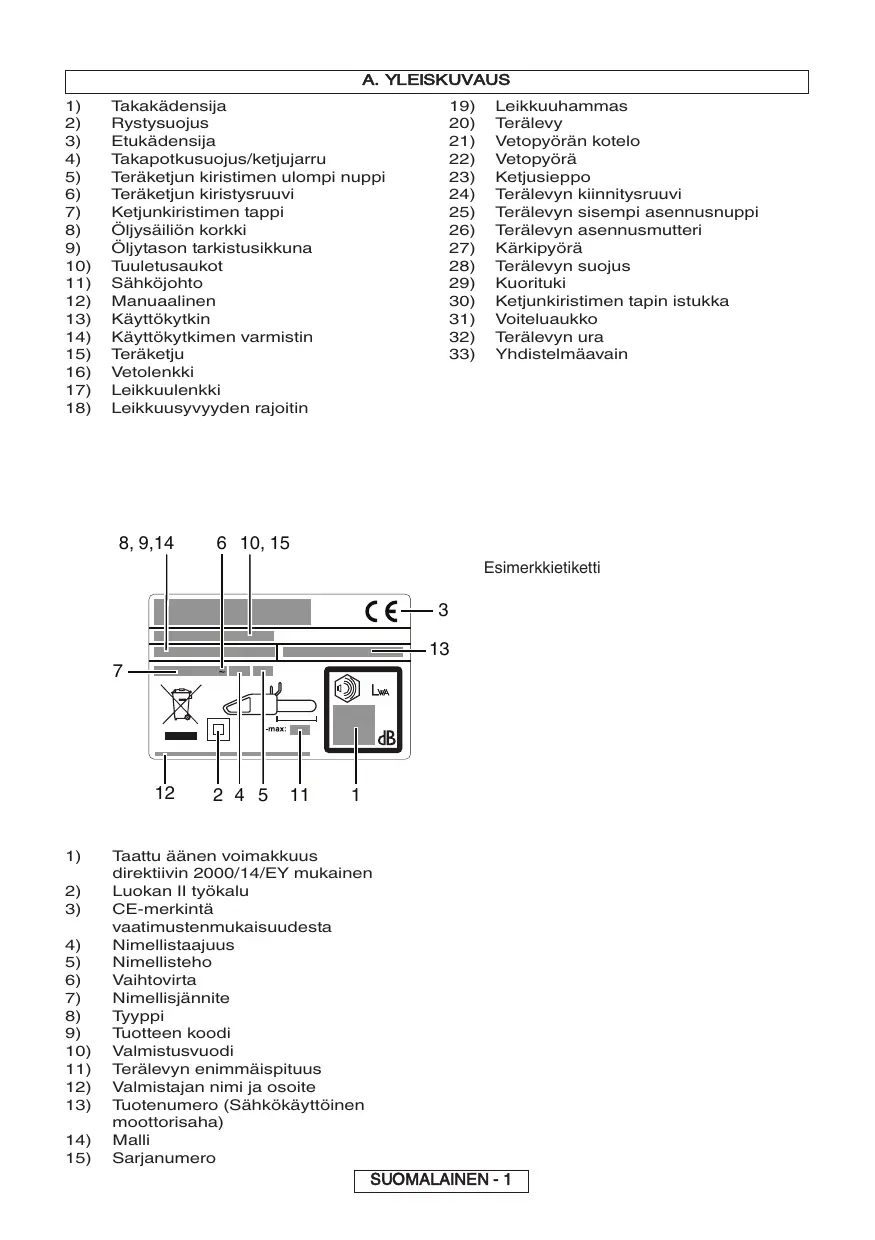

10) 11) 12) 13) 14) 15) 16) 17) 18) 19) 20) 21) 22) 23) 24) 25) 26) 27) 28) 29) 30) 31) 32) 33) Takakädensija Rystysuojus Etukädensija Takapotkusuojus/ketjujarru Teräketjun kiristimen ulompi nuppi Teräketjun kiristysruuvi Ketjunkiristimen tappi Öljysäiliön korkki Öljytason tarkistusikkuna Tuuletusaukot Sähköjohto Manuaalinen Käyttökytkin Käyttökytkimen varmistin Teräketju Vetolenkki Leikkuulenkki Leikkuusyvyyden rajoitin 8, 9,14 Leikkuuhammas Terälevy Vetopyörän kotelo Vetopyörä Ketjusieppo Terälevyn kiinnitysruuvi Terälevyn sisempi asennusnuppi Terälevyn asennusmutteri Kärkipyörä Terälevyn suojus Kuorituki Ketjunkiristimen tapin istukka Voiteluaukko Terälevyn ura Yhdistelmäavain 6 10, 15 Esimerkkietiketti

Taattu äänen voimakkuus direktiivin 2000/14/EY mukainen Luokan II työkalu CE-merkintä vaatimustenmukaisuudesta Nimellistaajuus Nimellisteho Vaihtovirta Nimellisjännite Tyyppi Tuotteen koodi Valmistusvuodi Terälevyn enimmäispituus Valmistajan nimi ja osoite Tuotenumero (Sähkökäyttöinen moottorisaha) Malli Sarjanumero SUOMALAINEN - 1 B. VAROTOIMENPITEET TUNNUKSIEN MERKITYS Varoitus Lue opas huolellisesti Leikkuuham-paan suunta Turvasaappaat Käytä konetta aina kahdella kädellä Takapotku-vaara Kypärä, kuulosuojaimet ja suojalasit tai kasvosuojain 10 m Älä jätä sateeseen tai kosteaan Viiltosuojatut hansikkaat Ketjuöljy Pitkät viiltosuojatut housut Älä… Ketjujarru pois päältä, päällä Sammuta kone Irrota pistoke verkkovirrasta välittömästi, jos johto on vahingoittunut tai poikki. Irrota pistoke ennen säätöä tai puhdistusta. Pidä sivulliset työskentelyalueen ulkopuolella. Sähköiskun vaara. Sähkötyökaluja koskevia yleisvaroituksia VAROITUS Lue kaikki varoitukset ja ohjeet. Varoitusten ja ohjeiden laiminlyöminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakaviin henkilövahinkoihin. Säilytä kaikki varoitukset ja ohjeet tulevan varalle. Varoituksissa mainittu ”sähkötyökalu” viittaa verkkokäyttöiseen (johdolliseen) sähkötyökaluun tai akkukäyttöiseen (johdottomaan) sähkötyökaluun.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Sotkuiset tai hämärät alueet altistavat vahingoille. b) Älä käytä sähkötyökaluja räjähdysherkissä paikoissa, esim. jos paikalla on syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökalut saavat aikaan b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämmittimiä, liesiä ja jääkaappeja millään kehosi osalla. Sähköiskun vaara kasvaa, jos kehosi on maadoittunut. c) Sähkötyökaluja ei saa altistaa sateelle tai kosteudelle. Sähköiskun vaara kasvaa, jos sähkötyökalun sisälle pääsee vettä. d) Älä käytä johtoa väärin. Älä koskaan kanna tai vedä työkalua johdosta, äläkä irrota pistoketta vetämällä johdosta. Pidä johto poissa lämmön, öljyjen, terävien reunojen ja liikkuvien osien läheisyydestä. Vahingoittuneet tai sotkuiset johdot lisäävät sähköiskun vaaraa. e) Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö vähentää sähköiskun vaaraa. kipinöitä, jotka voivat sytyttää pölyn tai höyryt tuleen. f) Jos sähkötyökalua täytyy käyttää kosteassa paikassa, käytä jäännösvirtalaitteella varustettua virtalähdettä. Jäännösvirtalaitteen käyttö häiritsevät tekijät voivat saada sinut menettämään laitteen hallinnan.

3) Henkilökohtainen turvallisuus

a) Ole varuillasi, katso mitä teet ja käytä tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökaluja väsyneenä tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. c) Älä päästä lapsia tai sivullisia sähkötyökalun lähelle sitä käytettäessä. Keskittymistä

2) Sähköturvallisuus

a) Sähkötyökalun pistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuntaa millään tavalla. Älä käytä adapteripistokkeita maadoitettujen sähkötyökalujen kanssa. Muuntamattomat pistokeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. vähentää sähköiskun vaaraa. Hetken tarkaamattomuus sähkötyökaluja käytettäessä voi johtaa vakaviin henkilövahinkoihin. SUOMALAINEN - 2 b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden kuten

a) Vie sähkötyökalusi huollettavaksi ammatihenkilölle, joka käyttää vain samanlaisia vaihto-osia. Tällä varmistetaan, että c) Estä tahaton käynnistyminen. Varmista, että kytkin on pois päältä –asennossa ennen virtalähteeseen ja/tai akun kytkemistä, työkalun nostamista tai kantamista. Jos kannat Moottorisahaa koskevia varoituksia:

• Pidä kaikki kehon osat kaukana sahaketjusta, kun moottorisaha on käytössä. Ennen kuin käynnistät moottorisahan, varmista, että sahaketju ei ole kosketuksissa mihinkään. Hetken hengityssuojaimen, liukumattomien turvakenkien, suojapäähineen tai kuulosuojainten käyttö sopivissa tilanteissa vähentävät henkilövahinkoja. sähkötyökalua sormesi ollessa käynnistyskytkimellä tai jos kytket virran päälle kytkimen ollessa päällä –asennossa, onnettomuusriski on erittäin suuri. d) Poista säätöavaimet yms. ennen kuin työkaluun kytketään virta päälle. Sähkötyökalun pyörivään sähkötyökalu on turvallinen käyttää. tarkkaamattomuus moottorisahojen käytön aikana saattaa johtaa siihen, että vaatteet tai keho takertuu sahaketjuun.

osaan jätetty avain voi aiheuttaa henkilövahinkoja. e) Älä kurkota. Seiso tukevasti ja pysy tasapainossa koko ajan. Näin pystyt hallitsemaan työkalun paremmin odottamattomissa tilanteissa. Moottorisahan piteleminen väärin lisää henkilövahingon vaaraa, joten sahaa on pidettävä aina oikein.

f) Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvien osien läheisyydestä.

vähentää pölyyn liittyviä vaaroja.

4) Sähkötyökalun käyttö ja huolto

a) Älä pakota sähkötyökalua. Käytä työtehtävään sopivaa oikeaa työkalua. Oikealla työkalulla työ onnistuu paremmin ja turvallisemmin sitä varten suunnitellulla nopeudella. b) Älä käytä työkalua, jos sitä ei voi käynnistää ja sammuttaa virtakytkimestä. Sähkökäyttöinen

työkalu, jonka virtakytkin ei toimi, on vaarallinen ja se täytyy korjata. c) Irrota pistoke virtalähteestä ja/tai akku työkalusta ennen kuin ryhdyt tekemään mitään säätöjä, vaihtamaan tarvikkeita tai laitat työkalun varastoon. Näin työkalun tahattoman

käynnistymisen vaara pienenee. d) Säilytä sähkötyökalua poissa lasten ulottuvilta äläkä anna sellaisten henkilöiden, jotka eivät tunne työkalua tai näitä käyttöohjeita, käyttää tätä sähkötyökalua. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Muista huoltaa sähkötyökalut. Tarkista, että liikkuvat osat on suunnattu oikein, etteivät ne hankaa, ole rikki tai ettei mikään muu vaikuta työkalun toimintaan. Jos työkalu on vahingoittunut, se täytyy korjata ennen käyttöä. Pidä työkalusta kiinni vain eristetyistä tartuntapinnoista, sillä teräketju saattaa osua näkymättömissä oleviin johtoihin tai sen omaan johtoon. Jos teräketjut osuvat jännitteiseen johtoon työkalun metalliset osat saattavat tulla jännitteisiksi, jolloin työkalun käyttäjä voi saada sähköiskun. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua liikuviin osiin. g) Jos työkaluun voidaan liittää pölynpoistin ja –kerääjä, varmista että ne kiinnitetään ja niitä käytetään oikein. Pölynkerääjän käyttö voi Pidä moottorisahasta aina kiinni oikealla kädellä takakahvasta ja vasemmalla kädellä etukahvasta.

Käytä suojalaseja ja kuulosuojaimia. Lisäksi suositellaan suojavarusteita päähän, käsiin, sääriin ja jalkoihin. Riittävät suojavaatteet vähentävät lentävien roskien tai sahaketjun tahattoman kosketuksen aiheuttamaa henkilövahingon vaaraa. Älä käytä moottorisahaa puussa. Moottorisahan käyttö käyttäjän ollessa puuhun kiivenneenä voi johtaa henkilövahinkoihin. Seiso aina tukevasti ja käytä moottorisahaa vain, kun seisot lujalla, varmalla ja tasaisella pinnalla. Liukkaat tai epävakaat alustat, kuten tikapuut, saattavat aiheuttaa tasapainon menetyksen tai moottorisahan hallinnan menetyksen. Kun sahaat kireää oksaa, varo kimpoamista. Kun puun kuitujen kireys vapautuu, kiristynyt oksa saattaa osua käyttäjään ja/tai aiheuttaa moottorisahan hallinnan menetyksen. Ole erittäin varovainen sahatessasi pensastoa ja taimia. Hento aines saattaa tarttua sahanketjuun ja sinkoutua eteenpäin itseäsi kohti tai aiheuttaa tasapainon menetyksen.

Kanna moottorisahaa etukahvasta siten, että saha on sammutettuna ja poispäin kehostasi. Kun kuljetat moottorisahaa tai laitat sen varastoon, muista aina laittaa terälevyn suojus paikalleen. Moottorisahan oikea käyttö vähentää riskiä, että liikkuva sahaketju osuu vahingossa käyttäjään. Noudata voitelun, terän kiristyksen ja tarvikkeiden Monet onnettomuudet johtuvat huonosti huolletuista sähkötyökaluista.

Kunnolla huolletut katkaisutyökalut, joissa on terävät terät, eivät takeltele helposti ja niitä on helpompi hallita.

Pidä kahvat aina kuivina, puhtaina ja ilman öljy- ja rasvatahroja. Rasvaiset tai öljyiset kahvat ovat

Sahaa vain puuta. Älä käytä moottorisahaa muihin tarkoituksiin. Esimerkiksi: älä sahaa moottorisahalla muovia, muurauksia tai muita kuin puisia rakennusmateriaaleja. Moottorisahan f) Pidä katkaisutyökalut terävinä ja puhtaina. g) Käytä työkalua, tarvikkeita ja teriä yms. näiden ohjeiden mukaisesti ottaen huomioon työskentelyolosuhteet ja itse tehtävän. Työkalun käyttö muuhun kuin sille tarkoitettuun käyttötarkoitukseen voi aiheuttaa vaaratilanteita. vaihdon ohjeita. Väärin kiristetty tai voideltu ketju saattaa joko katketa tai lisätä takapotkun mahdollisuutta. liukkaita ja aiheuttavat hallinnan menetyksen. käyttö muuhun kuin sille tarkoitettuun käyttötarkoitukseen voi aiheuttaa vaaratilanteita. SUOMALAINEN - 3 Takapotkun syyt ja takapotkujen estäminen:

Takapotkua saattaa esiintyä, kun terälevyn nokka tai kärki osuu esineeseen (kuva B3) tai kun puu puristaa sahaketjun leikkauskohtaan. Kärjen kosketus saattaa joissain tapauksissa aiheuttaa äkillisen peruutusreaktion ja potkaista terälevyn ylös ja taaksepäin käyttäjää kohti. Sahaketjun puristuminen terälevyn yläosaa vasten saattaa työntää terälevyn nopeasti taaksepäin käyttäjää kohti. Nämä reaktiot saattavat aiheuttaa sahan hallinnan menetyksen, mistä voi olla seurauksena vakava tapaturma. Älä luota pelkästään sahan sisältämiin suojalaitteisiin. Moottorisahan käyttäjänä sinun tulee huolehtia useiden eri toimien avulla siitä, että sahaus on turvallista. Takapotku on seuraus työkalun väärinkäytöstä ja/tai vääristä käyttötoimenpiteistä tai olosuhteista, ja se voidaan välttää noudattamalla seuraavia varotoimia:

Pidä koko ajan lujasti kiinni siten, että peukalot ja sormet ovat moottorisahan kahvojen ympärillä ja kumpikin käsi on sahassa kiinni ja sijoita kehosi ja käsivartesi niin, että voit vastata takapotkuvoimiin. Käyttäjä voi hallita takapotkuvoimia, jos hän varautuu oikein. Älä päästä irti moottorisahasta.

Älä kurkota liian pitkälle äläkä sahaa hartioita korkeammalla. Näin pystyt estämään tahattoman kärkikosketuksen ja hallitsemaan moottorisahan paremmin odottamattomissa tilanteissa. Käytä ainoastaan valmistajan ilmoittamia vaihtoterälevyjä ja -ketjuja. Väärät vaihtoterälevyt ja -ketjut saattavat aiheuttaa terän katkeamisen ja/tai takapotkun.

Noudata valmistajan ohjeita, jotka koskevat sahaketjun teroitusta ja huoltoa. Syvyysmittarin korkeuden alentaminen saattaa johtaa lisääntyneeseen takapotkuun. Muita turvallisuussuosituksia

1. Oppaan käyttö. Kaikkien tätä konetta käyttävien

on luettava käyttöopas kokonaan ja erittäin huolellisesti. Käyttöopas on toimitettava koneen mukana, jos kone myydään tai lainataan toiselle henkilölle. Varotoimet ennen koneen käyttöä. Älä koskaan anna tätä konetta käyttöön henkilöille, jotka eivät ole täysin perehtyneitä oppaan ohjeisiin. Kokemattomien henkilöiden täytyy käydä koulutusjakso, jossa käytetään vain sahapukkia. Tarkastukset. Tarkasta kone huolellisesti joka kerta ennen käyttöä etenkin, jos siihen on kohdistunut kova isku tai jos siinä näkyy merkkejä toimintahäiriöistä. Tee kaikki kappaleessa “Huolto ja varastointi – ennen jokaista käyttökertaa” kuvatut toimenpiteet. Korjaukset ja huolto. Kaikki koneen osat, jotka ovat käyttäjän itsensä vaihdettavissa, on selitetty selkeästi ohjeiden luvussa “Kokoaminen/purkaminen”. Tarvittaessa kaikki muut koneen osat on annettava aina valtuutetun huoltoliikkeen vaihdettavaksi. Vaatetus (kuva 1). Käyttäjän on tätä konetta käyttäessään aina pukeuduttava seuraaviin hyväksyttyihin henkilökohtaisiin suojavaatteisiin: ihonmyötäiset suojavaatteet, luistamattomat turvakengät, musertumisen estävät varvassuojat ja viilloilta suojaavat suojat, viilloilta ja värinältä suojaavat käsineet, suojalasit tai suojavisiiri, kuulosuojaimet ja kypärä (jos on olemassa putoavien esineiden vaara). Saatavana työvaatteiden toimittajilta. Terveyteen liittyvät varotoimet – värähtely- ja melutasot. Selvitä välittömän läheisyyden melurajoitukset. Koneen pitkäkestoinen käyttö altistaa käyttäjän haitallisille värähtelyille, jotka voivat aiheuttaa ”valkosormisuutta” (Raynaud’n oireyhtymää), rannekanavaoireyhtymää ja vastaavia vaivoja.

Terveyteen liittyvät varotoimet – kemialliset aineet. Käytä valmistajan hyväksymää öljyä. Terveyteen liittyvät varotoimet – kuumuus. Käytön aikana hammaspyörä ja ketju kuumenevat erittäin kuumiksi. Varo koskemasta näihin osiin niiden ollessa kuumia.

9. VAROITUS! Tämä laite saa aikaan

sähkömagneettisen kentän käytön aikana. Tämä kenttä saattaa joissakin tapauksissa häiritä aktiivisia tai passiivisia lääkinnälllisiä laitteita. Vakavien tai kuolemaan johtavien vahinkojen välttämiseksi suosittelemme, että lääkinnällisiä laitteita käyttävät henkilöitä ottavat yhteyttä lääkäriinsä ja lääkinnällisen laitteen valmistajaan ennen tämän työkalun käyttämistä.

Kuljetukseen ja varastointiin liittyvät varotoimet (kuva 2). Joka kerta kun työskentelyalue siirtyy toiseen paikkaan, irrota kone sähköverkosta ja kytke ketjujarrun vipu. Asenna terälevyn suojus paikalleen joka kerta ennen kuljetusta tai varastointia. Kanna konetta aina kädessä siten, että terälevy osoittaa taaksepäin. Kun konetta kuljetetaan ajoneuvossa, kiinnitä se varmasti vahinkojen välttämiseksi. Takapotku (kuva 3). Takapotku koostuu terälevyn voimakkaasta liikkeestä ylös ja taaksepäin käyttäjää kohti. Näin käy yleensä, jos terälevyn nokka (eli ”takapotkun vaaravyöhyke”, katso punainen merkintä terälevyssä) osuu johonkin esineeseen tai jos ketju juuttuu puuhun. Takapotku voi saada käyttäjän menettämään koneen hallinnan, mistä voi olla seurauksena vaarallisia ja jopa kuolemaan johtavia onnettomuuksia. Ketjujarrun vipu ja muut suojalaitteet eivät riitä suojaamaan käyttäjää tapaturmilta: käyttäjän on tunnettava hyvin olosuhteet, jotka saattavat aiheuttaa reaktion, ja estettävä ne erittäin varovaisella kokemukseen perustuvalla toiminnalla sekä huolellisella ja oikealla koneen käsittelyllä (esimerkiksi: useita oksia ei saa koskaan sahata kerralla, koska siitä voi olla seurauksena onnettomuuteen johtava isku ”takapotkun vaaravyöhykkeellä”. Työskentelyalueen turvallisuus

1. Älä koskaan anna lasten tai muiden henkilöiden,

jotka eivät ole tutustuneet näihin käyttöohjeisiin, käyttää tätä konetta. Paikalliset säännöt ja määräykset saattavat asettaa rajoituksia käyttäjän iälle.

2. Käytä tätä laitetta vain näissä ohjeissa kuvatulla

tavalla ja näissä ohjeissa kuvattuihin tarkoituksiin.

3. Tarkasta koko työskentelyalue huolellisesti

mahdollisten vaaratekijöiden varalta (esimerkiksi: tiet, polut, sähkökaapelit ja vaaralliset puut).

4. Pidä kaikki sivulliset ja eläimet turvallisen matkan

päässä työskentelyalueelta (aitaa tarvittaessa alue ja käytä varoituskylttejä). Turvallinen etäisyys on vähintään 2,5 kertaa rungon pituus tai kaikissa tapauksissa vähintään kymmenen metriä.

5. Käyttäjä vastaa muille ihmisille tai heidän

omaisuudelleen aiheutuneista vahingoista. SUOMALAINEN - 4 Sähköturvallisuus

1. On suositeltavaa käyttää vikavirtasuojakytkintä,

jonka laukaisuvirta on korkeintaan 30 mA. Vaikka vikavirtasuojakytkin on asennettuna, sataprosenttista turvallisuutta ei voida taata, vaan turvallisia työskentelytapoja on aina noudatettava. Tarkasta vikavirtasuojakytkin joka kerta, kun käytät sitä.

2. Tarkasta johto ennen käyttöä. Vaihda se, jos siinä

on merkkejä vaurioista tai vanhenemisesta.

3. Älä käytä laitetta, jos sähköjohdot ovat

vaurioituneet tai kuluneet.

4. Kytke laite irti verkkovirrasta välittömästi, jos johto

on poikki tai jos eristys on vahingoittunut. Älä koske sähköjohtoon, ennen kuin sähkövirta on katkaistu. Älä korjaa katkennutta tai vaurioitunutta johtoa. Vie laite valtuutettuun huoltoliikkeeseen johdon vaihtoa varten.

5. Jatkojohto täytyy avata kierteeltä, sillä kierteellä

oleva johto saattaa kuumeta liikaa ja heikentää ruohonleikkurin tehoa.

6. Varmista aina, että johto/jatkojohto pysyy käyttäjän

takana ja ettei se pääse aiheuttamaan vaaratekijää käyttäjälle tai muille henkilöille ja ettei se pääse vaurioitumaan (esimerkiksi lämmön, terävien esineiden, terävien reunojen tai öljyn takia).

7. Sijoita johto niin, että se ei pääse takertumaan

oksiin ja vastaaviin sahaamisen aikana.

8. Katkaise virta aina ennen pistokkeen, johdon

liittimen tai jatkojohdon irrottamista.

9. Katkaise virta, irrota johto verkkovirrasta ja

tarkasta sähköjohto vaurioiden ja vanhenemisen varalta ennen johdon kerimistä varastointia varten. Älä korjaa vaurioitunutta johtoa. Vie laite valtuutettuun huoltoliikkeeseen johdon vaihtoa varten. 10.Irrota pistoke verkkovirrasta, ennen kuin jätät laitteen ilman valvontaa lyhyeksikin ajaksi. 11.Keri johto huolellisesti siten, että se ei mene sykkyrälle. 12.Käytä ainoastaan laitteen arvokilvessä mainittua vaihtovirtajännitettä. 13.Tämä moottorisaha on suojaeristetty EN60745-1ja EN60745-2-13-vaatimusten mukaisesti. Maadoitusta ei saa missään tapauksessa liittää tuotteen mihinkään osaan. Johdot

1. Valtuutetusta huoltoliikkeestä saa virtajohtoja ja

2. Käytä ainoastaan hyväksyttyjä jatkojohtoja.

3. Jatkojohtoja ja -kaapeleita saa käyttää vain, jos ne

on suunniteltu ulkokäyttöön.

4. Jos jatkojohtoa käytetään laitetta käytettäessä,

sen tulee olla seuraavien mittojen mukainen: Mallit CSE1835, CSE1935S:

- 8,0 mm : maksimi pituus 100 mvaihtovirtaa Mallit CSE2040, CSE2040S:

- 5,0 mm : maksimi pituus 50 m

- 8,0 mm : maksimi pituus 90 mvaihtovirtaa

Koneeseen on asennettu laite (kuva 2), joka, HUOMAA: Kun ketjujarru on päällä, turvakytkin ottaa pois sähkövirran moottorista. käynnistämättömänä, estää käyttökytkimen painalluksen ja siten sen vahingonomaisen käsittelyn.

KETJUJARRU KÄYTTÖKYTKIMEN VAPAUTUKSEN

YHTEYDESSÄ Kone on varustettu laitteella, joka lukitsee teräketjun välittömästi käyttökytkimen vapautuksen yhteydessä; mikäli laite ei toimi, älkää käyttäkö konetta vaan viekää se Valtuutettuun huoltoliikkeeseen. KETJUJARRU / TAKAPOTKUSUOJUS TTakapotkusuojus (kuva 2) auttaa välttämään vasemman käden joutumisen kosketuksiin teräketjun kanssa (mikäli koneesta pidetään oikein kiinni). Lisäksi takapotkusuojuksen tehtävänä on käynnistää ketjujarru, jonka tulee lukita teräketju muutamassa millisekunnissa takapotkun tapauksessa. Ketjujarru on pois päältä, kun takapotkusuojus on vedetty taakse ja lukittu (ketju voi liikkua). Ketjujarru on päällä, kun takapotkusuojus on työnnetty eteenpäin (ketju on lukittu). Ketjujarru voidaan kytkeä päälle vasemmalla ranteella työntämällä sitä eteenpäin tai kun ranne koskettaa eturystysuojusta takapotkutilanteessa. Saha käynnistyy, jos teräjarru vapautetaan kun painike on painettuna. KETJUSIEPPO Tässä sahassa on ketjusieppo (kuva 4), joka sijaitsee ketjupyörän alapuolella. Sen tarkoitus on estää teräketjua liikkumasta taaksepäin, jos ketju katkeaa tai hyppää pois terälevyn uralta. Nämä tilanteet voidaan välttää pitämällä teräketju sopivan kireänä (ks. kappale "D. Asennus/irrotus"). RYSTYSUOJUS Suojaa (kuva 5) kättä teräketjun irrotessa tai rikkoutuessa. Kun sahaa käytetään terälevyn ollessa pystyasennossa, esim. puita kaadettaessa, ketjujarru ei suojaa yhtä tehokkaasti (kuva 3). SUOMALAINEN - 5

Koneen mallista riippuen asennustapa vaihtelee ja sen vuoksi pyydetään katsomaan kuvia sekä tuotteen etiketissä olevaa tyyppimerkintää ), olkaa erityisen huolellinen, jotta noudatetaan oikeita asennusohjeita.

1. Tarkistakaa, että ketjujarru ei ole päällä, tarvittaessa ottakaa pois päältä.

2a. Avaa tangon kiinnitysmutteri ja poista ajohammaspyörän suojus. 2b. Avaa tangon kiinnitysmutteri ja poista ajohammaspyörän suojus. 3 Aseta ketju tangon päälle aloittaen kärjen hammaspyörästä ja sovita ohjaustangon uraan. Huomio! Varmista, että hampaiden leikkauspinnan terävä puoli on eteenpäin tangon yläosan päällä. Käytä suojakäsineitä. 4a. Tarkista, että ketjun kiristysnasta on mahdollisimman kaukana taka-asennossa ajohammaspyörää kohti. Kiinnitä tanko sen kiinnitysruuviin ja ketjun kiristysnastaan, ja aseta ketju ajohammaspyörän päälle. 4b. Käännä metallista vierityspyörää vastapäivään niin kauas kuin mahdollista. Kiinnitä tanko sen kiinnitysruuviin ja aseta ketju ajohammaspyörän päälle. Aseta ajohammaspyörän suojus takaisin paikalleen varmistaen, että ketjun hampaat ovat ajohammaspyörän päällä ja ohjausurassa. 5a. Skru festemutteren for stanga løst til for hånd. 5b. Skru festeknotten for stanga løst til for hånd. 6a. For å stramme kjeden, skru kjedstrammerskrueni retning med urviserne ved å bruke skrunøkkel/ skrutrekker som følger med. For å slakke kjeden, skru i retningen mot urviserne (hold nesen på stangen i hevet stilling når du foretar dette) 6b. For å stramme kjeden, skru den ytre knotten på kjedestrammeren i retning med urviserne. For å slakke kjeden, skru i retningen mot urviserne (hold nesen på stangen i hevet stilling når du foretar dette)

7. Kiristä teräketjua, kunnes kireys on oikea. Vedä teräketjua poispäin terälevystä ja varmista, että väli on noin

2-3 mm. 8a. Skru til festemutteren for stangen ved å bruke skrunøkkel/skrutrekker som følger med. 8b. Skru stangen forsvarlig fast Teräketjun liiallinen kiristäminen voi rasittaa moottoria ja vahingoittaa sitä, liian vähäinen kiristäminen voi aiheuttaa teräketjun irtoamisen, sen sijaan oikein kiristetty ketju takaa parhaan sahaustuloksen ja pitkäikäisen ketjun. Tarkistakaa ketjun kireys usein, koska sen pituus pyrkii lisääntymään käytössä (erityisesti uutena, ensimmäisen käyttökerran yhteydessä tarkistakaa kireys 5 minuutin työskentelyn jälkeen); joka tapauksessa älkää kiristäkö teräketjua heti käytön jälkeen vaan odottakaa, että se jäähtyy. Mikäli tulee säätää ketjun kireyttä, löystyttäkää aina terälevyn kiinnitysmutterit/-nuppi ennenkuin käsitellään ketjunkiristimen muttereita/nuppia. Aloitus: E. KÄYNNISTYS JA PYSÄYTTÄMINEN Ota kummastakin kahvasta tukevasti kiinni, vapauta ketjujarrun vipu ja pidä samalla kätesi paikallaan etukahvassa, paina kytkimen varmistinnappia ja pidä se painettuna ja paina käynnistyskytkintä (varmistinnappi voidaan vapauttaa tässä vaiheessa). Pysäyttäminen: Kone pysähtyy, kun vapautatte käyttökytkimen. Mikäli kone ei pysähdy, työntäkää päälle ketjujarru, irrottakaa pistoke sähköverkosta ja viekää kone Valtuutettuun huoltoliikkeeseen.

F. TERÄLEVYN JA KETJUN VOITELU

VAROITUS! Leikkuuvälineistön riittämätön voitelu aiheuttaa teräketjun rikkoutumisen lisäten vakavien henkilökohtaisten, jopa kuolemaanjohtavien, vammojen vaaraa. Terälevyn ja ketjun voitelu varmistetaan automaattisella pumpulla. Olkaa aina varovainen, että teräketjun voitelu on riittävää, älkää koskaan sulkeko öljypumppua kokonaan ja tarkistakaa kuten osoitettu kappaleessa ”Huolto”, että ketjuöljyä toimitetaan riittävä määrä. Ketjuöljyn valinta Käyttäkää yksinomaan uutta, hyvän viskositeetin omaavaa (erityisesti teräketjuille tarkoitettua) öljyä: sen tulee olla riittävän tarttuvaa ja taata hyvät luistoominaisuudet sekä kesällä että talvella. Mikäli ei ole saatavilla teräketjuille tarkoitettua öljyä, käyttäkää vaihteistoöljyä EP 90. Älkää koskaan käyttäkö jäteöljyjä, koska ne ovat vahingollisia käyttäjälle, koneelle ja ympäristölle. Varmistakaa, että öljy sopii käyttöpaikan ympäristön lämpötilaan: alle 0°C lämpötiloissa jotkut öljyt muuttuvat paksummiksi rasittaen liiallisesti pumppua ja vahingoittaen sitä. Sopivimman öljyn valitsemiseksi ottakaa yhteyttä Valtuutettuun huoltoliikkeeseen. Öljyn lisääminen Ruuvatkaa auki öljysäiliön korkki, täyttäkää säiliö välttäen öljyn roiskumista tai ulostuloa (mikäli näin tapahtuu, puhdistakaa kone hyvin) ja ruuvatkaa korkki hyvin kiinni. SUOMALAINEN - 6

G. HUOLTO JA VARASTOINTI

Irrota pistoke aina verkkovirrasta ennen kaikkia huolto- tai puhdistustöitä. VAROITUS! Työskenneltäessä erityisen likaisissa tai pölyisissä ympäristöissä, kuvatut toimenpiteet tulee suorittaa ilmoitettua useammin. Ennen jokaista käyttöä Tarkistakaa, että teräketjun öljypumppu toimii oikein: kohdistakaa terälevy vaaleaa pintaa kohden noin kahdenkymmenen senttimetrin etäisyydeltä: noin minuutin koneen toiminnan jälkeen pinnalla tulisi näkyä selkeitä öljyjälkiä (kuva 1). Tarkistakaa, että ketjujarrun päälle tai pois päältä kytkemiseksi ei tarvita liiallista tai liian vähäistä voimaa ja että se ei ole lukkiutunut. Sen jälkeen tarkistakaa sen toiminta kuten osoitettu: ottakaa ketjujarru pois päältä, pitäkää koneesta kiinni oikein ja käynnistäkää se, kytkekää ketjujarru päälle työntäen takapotkusuojusta vasemmalla ranteella/ käsivarrella ilman, että irrotatte käden otetta kädensijasta (kuva 2). Jos ketjujarru toimii oikein, teräketjun tulee lukkiutua välittömästi. Tarkistakaa, että teräketju on terävä (katsokaa seuraavaa), hyvässä kunnossa ja oikein kiristetty, mikäli se on epäsäännöllisesti kulunut tai leikkuuhammas on vain 3 mm, vaihtakaa se (kuva 3). Puhdistakaa tuuletusaukot usein, jotta vältetään moottorin ylikuumeneminen. (kuva 4). Tarkistakaa käyttökytkimen ja sen varmistimen toiminta (suoritettava ketjujarru pois päältä): käynnistäkää käyttökytkin ja käyttökytkimen varmistin ja tarkistakaa, että ne palautuvat lepoasentoon heti, kun ne vapautetaan; tarkistakaa, että käyttökytkimen varmistinta käsittelemättä ei ole mahdollista käynnistää käyttökytkintä. Tarkistakaa, että ketjusiepon tappi ja rystysuojus ovat ehjät sekä että niissä ei ole näkyvissä vaurioita kuten materiaaliviat. Joka 2.-3. käyttötunti Tarkistakaa terälevy, mikäli tarpeen puhdistakaa huolellisesti voiteluaukot (kuva 5) ja terälevyn ura (kuva 6), mikäli viimeksi mainittu on kulunut tai siinä on näkyvissä liiallisia jälkiä, vaihtakaa se. Puhdista vetopyörä säännöllisesti ja tarkista, ettei se ole kulunut liikaa. (kuva 7). Rasvatkaa terälevyn kärkipyörä laakereille sopivalla voiteluaineella osoitetun aukon kautta (kuva 8). Käytön aikana välttäkää: (kuva 1) Teräketjun teroittaminen (tarpeen mukaan) Jos teräketju ei sahaa ilman, että terälevyä tulee painaa puuta vasten ja se tuottaa erittäin hienoa sahanpurua, on tämä merkki siitä, että se ei ole hyvin teroitettu. Jos sahaus ei tuota sahanpurua, teräketju on menettänyt kokonaan terävyytensä ja sahattaessa muuttaa puun jauheeksi. Hyvin teroitettu teräketju etenee vaikeuksitta puussa sekä tuottaa isoja ja pitkiä sahanpuruja. Teräketjun leikkaava osa muodostuu leikkuulenkistä (kuva 9), leikkuuhampaan (kuva 10) ja leikkuusyvyyden rajoittimen kanssa (kuva 11). Näiden välinen tasoero määrää leikkuusyvyyden; oikean terävyyden saamiseksi tarvitaan viilaohjain ja 4 mm:n pyöröviila, noudattakaa seuraavia ohjeita. teräketju asennettuna ja oikein kiristettynä työntäkää ketjujarru päälle, asettakaa viilaohjain kuten osoitettu kuvassa kohtisuoraan terälevyä kohti (kuva 12) ja käsitelkää leikkuuhammasta kuvassa (kuva 13) osoitettujen kulmasuhteiden mukaisesti teroittaen aina sisältä ulospäin ja löystyttäen painallusta palautusvaiheessa (on erittäin tärkeää noudattaa ohjeita yksityiskohtaisesti: liialliset tai liian vähäiset teroituskulmat tai viilan väärä halkaisija lisäävät taipumusta takapotkuun. Tarkempien sivukulmien saamiseksi suositellaan asettamaan viila siten, että ylittää vertikaalisesti ylemmän leikkaajan noin 0,5 mm. Teroittakaa ensin kaikki hampaat yhdeltä puolelta, sitten kääntäkää saha ja toistakaa toimenpide toiselle puolelle. Varmistakaa, että teroittamisen jälkeen kaikki hampaat ovat yhtä pitkiä ja että leikkuusyvyyden rajoittimien korkeus on 0,6 mm ylemmän leikkaajan alapuolella: tarkistakaa korkeus käyttäen mallitulkkia ja viilatkaa (tasaisella viilalla) ulostyöntyvä osa, pyöristäkää sitten leikkuusyvyyden rajoittimen etuosa (kuva 14) varoen, että EI viilata myös takapotkun suojaushammasta (kuva 15). Joka 30. käyttötunti Viekää kone Valtuutettuun huoltoliikkeeseen yleishuoltoa ja jarrutuslaitteiden tarkistusta varten. Kuljetus Säilytettävä viileässä ja kuivassa paikassa, ei saa jättää lasten ulottuville. Ei saa varastoida ulkotiloissa. H. LEIKKUUTEKNIIKAT - Sahaamasta tilanteissa, joissa runko voisi katketa sahauksen aikana (jännitteen alainen puu, kuivat puut, jne): yllättävä rikkoutuminen voi olla hyvin vaarallista. - Että terälevy tai ketju takertuvat sahausaukkoon: jos näin tapahtuu, irrottakaa kone verkkovirrasta ja yrittäkää nostaa runkoa käyttäen vipuna sopivaa välinettä; älkää yrittäkö irrottaa konetta heiluttaen tai vetäen sitä, koska voitte rikkoa koneen tai satuttaa itseenne. - Tilanteita, jotka voivat aiheuttaa takapotkuvaaran. - käyttämästä sahaa olkapäitä korkeammalla - sahaamasta puuta, jossa on esim. nauloja Käytön aikana: (kuva 1) - Jos sahaatte kaltevassa maastossa, työskennelkää rungon yläpuolella siten, että se ei voi osua teihin sen mahdollisesti vieriessä alas. - Kaadettaessa puita suorittakaa aloitettu kaato aina loppuun: puoliksi kaadettu puu voi kaatua yllättäen. - Jokaisen sahauksen jälkeen havaitsette huomattavan muutoksen voimassa, jota tarvitaan koneen pitelemiseksi, varokaa menettämästä koneen hallintaa. Seuraavassa tekstissä viittaamme näihin kahteen sahaustyyppiin: Sahaus vetävällä teräketjulla (ylhäältä alaspäin) (kuva 2), jossa on olemassa vaara, että kone siirtyy yllättäen runkoa kohden aiheuttaen hallinnan menettämisen; mikäli mahdollista käyttäkää kuoritukea sahauksen aikana. Sahaus työntävällä teräketjulla (alhaalta ylöspäin) (kuva 3): tässä tapauksessa sen sijaan on olemassa vaara, että kone siirtyy yllättäen käyttäjää kohden mahdollisesti häneen osuen tai että riskialue koskettaa runkoon aiheuttaen takapotkun; olkaa erittäin varovainen sahauksen aikana. SUOMALAINEN - 7 Turvallisin koneen käyttötapa on se, että lukitaan puu tukijalustaan ja sahataan ylhäältä alaspäin tukijalustan ulkopuolella. (kuva 4) Kuorituen käyttö Mikäli mahdollista käyttäkää kuoritukea sahauksen suorittamiseksi turvallisemmin: kiinnittäkää se rungon kuoreen tai pintaosaan siten, että säilytetään helpommin koneen hallinta. Seuraavassa esitetään tyypilliset toimintamenetelmät, joita voidaan käyttää erityistilanteissa, on kuitenkin tarpeen arvioida joka kerta erikseen, sopiiko menetelmä suoritettavaan tilanteeseen ja miten voidaan suorittaa sahaus pienimmän riskin kanssa. Maassa oleva runko (Vaarana koskettaa maata ketjulla sahauksen lopussa). (kuva 5) Sahatkaa ylhäältä alaspäin koko runko. Edetkää varovasti sahauksen lopussa, jotta vältetään teräketjun koskettaminen maaperään. Jos on mahdollista, lopettakaa sahaus saavutettuanne 2/3 rungon paksuudesta ja kiertäkää runko ylösalaisin sahaten jäljellä oleva osa ylhäältä alaspäin välttäen täten vaara koskettaa maahan. Vain yhdestä päästä tuettu runko rikkoutuminen sahauksen aikana) (Vaarana rungon (kuva 6) Aloittakaa sahaus alhaalta, kunnes saavutatte noin 1/3 halkaisijasta, suorittakaa sahaus loppuun yläpuolelta tähdäten jo suoritettuun sahausaukkoon. Kahdesta ääripäästä tuettu runko (Vaarana teräketjun kiinnijääminen.) (kuva 7) Aloittakaa sahaus ylhäältä, kunnes saavutatte noin 1/3 halkaisijasta, suorittakaa sahaus loppuun alhaalta tähdäten jo suoritettuun sahausaukkoon. Rinteessä oleva runko. Seiso aina tukista katsottuna ylämäkeen. Kun sahaat läpi, voit säilyttää täyden hallinnan vapauttamalla sahauspaineen lähellä sahauksen loppua vapauttamatta otettasi moottorisahan kahvoista. Älä anna ketjun koskea maahan. Kaataminen VAROITUS! Älkää yrittäkö kaataa puita, jos teillä ei ole riittävästi kokemusta ja joka tapauksessa älkää koskaan kaatako puita, joiden halkaisija on terälevyä pidempi! Tämä toimenpide on varattu kokeneille käyttäjille sopivien varusteiden kanssa. Kaatamisen tarkoituksena on saada puu kaatumaan parhaaseen mahdolliseen asentoon sen jälkeen suoritettavaa karsintaa ja rungon katkontaa varten. (Välttäkää, että kaatuva puu jää kiinni toiseen puuhun: kiinnijääneen puun kaatumaan saaminen on hyvin vaarallinen toimenpide). Teidän tulee päättää paras kaatumisuunta arvioiden: mitä puun ympärillä on, sen kaltevuus, kaarevuus, tuulen suunta ja oksien sijainti. Älkää jättäkö huomiotta kuolleita tai katkenneita oksia, jotka voivat irrota kaatamisen aikana ja aiheuttaa vaaratilanteen. VAROITUS! Vaarallisissa olosuhteissa suoritettavien kaatojen yhteydessä sahauksen jälkeen poistakaa välittömästi kuulosuojaimet, jotta voitte havaita epätavalliset äänet tai mahdolliset varoitusmerkit. Sahausta edeltävät toimenpiteet ja poistumisreitin yksilöinti Poistakaa oksat, jotka estävät työskentelyä (kuva 8), aloittaen ylhäältä alaspäin ja pitäen runko teidän ja moottorisahan välissä, poistaen sen jälkeen vaikeimmat oksat pätkä kerrallaan. Poistakaa kasvisto puun ympäriltä ja tarkailkaa, onko olemassa mahdollisia esteitä (kivet, juuret, kuopat, jne) samalla, kun suunnittelette poistumisreittinne (jota käytätte puun kaatuessa); huomoikaa kuva (kuva 9) valittavan suunnan suhteen (A puun arvioitu kaatumissuunta. B. Poistumisreitti C. Riskialue) KAATAMINEN (kuva 10) Varmistaaksenne puun kaatumisen hallinta teidän tulee suorittaa seuraavat sahaukset: Kaatokolon sahaus tulee suorittaa ensimmäiseksi ja sen avulla ohjataan puun kaatumissuuntaa: suorittakaa ensin kaatokolon YLEMPI SAHAUS sille puolelle puuta, jonne puun halutaan kaatuvan. Pysytelkää puun oikealla puolella ja sahatkaa vetävällä ketjulla, suorittakaa sen jälkeen kaatokolon ALEMPI SAHAUS, jonka tulee osua ylemmän sahauksen loppumiskohtaan. Kaatokolon syvyys tulee olla noin _ rungon halkaisijasta ja ylemmän sekä alemman sahauksen välisen kulman tulee olla vähintään 45°. Näiden kahden sahauksen välistä kohtauslinjaa kutsutaan ”kaatokolon linjaksi”. Sen tulee täysin horisontaalinen ja suorassa kulmassa (90°) kaatumissuuntaan nähden. Kaatosahaus, jonka tarkoituksena on aiheuttaa puun kaatuminen, suoritetaan noin 3-5 cm ylemmäksi kaatokolon linjan tasoon nähden ja sen tulee päättyä kaatokolon linjasta etäisyydelle, joka on 1/10 rungon halkaisijasta. Pysykää puun vasemmalla puolella ja sahatkaa vetävällä ketjulla kuoritukea käyttäen. Tarkistakaa, että puu ei liiku eri suuntaan kuin mitä oli suunniteltu. Heti kun on mahdollista työntäkää kaatokiila sahausaukkoon. Rungon sahaamatonta osaa kutsutaan katkeamislinjaksi ja se on ”vetoketju”, joka ohjaa puuta sen kaatuessa; mikäli se on riittämätön, ei suoraviivainen tai kokonaan sahattu, ei voida enää hallita puun kaatumista (erittäin vaarallista!); tämän vuoksi on välttämätöntä, että eri sahaukset suoritetaan erittäin täsmällisesti. Sahausten suorittamisen jälkeen puun tulee alkaa kaatua, mikäli tarpeen, auttakaa sitä kaatokiilan tai kaatovivun avulla. Karsinta Sen jälkeen kun puu on kaadettu, siirrytään karsintaan, siis oksien poistoon rungosta. Älkää aliarvioiko tätä toimenpidettä, koska suurin osa takapotkuonnettomuuksista tapahtuu juuri karsinnan aikana; tämän vuoksi olkaa varovainen terälevyn kärjen asennon suhteen sahauksen aikana ja työskennelkää rungon vasemmalla puolella. SUOMALAINEN - 8

Tästä kappaleesta löydätte tarvittavat tiedot ekologisten vaatimustenmukaisuusominaisuuksien säilyttämiseksi, joita on ajateltu koneen kehitysvaiheessa, koneen oikein käyttämiseksi ja öljyjen hävittämiseksi.

Öljysäiliön täyttötoimenpiteet tulee suorittaa siten, että ei aiheuteta ketjuöljypäästöjä ympäristöön. ROMUTUS Älkää heittäkö ympäristöön toimimatonta konetta vaan toimittakaa se valtuutetulle liikkeelle, joka huolehtii jätteiden käsittelystä voimassa olevien paikallisten lakien mukaisesti. Tuotteessa tai pakkauksessa oleva -merkki tarkoittaa, että tätä tuotetta ei voi hävittää talousjätteiden tavoin. Sen sijaan se täytyy viedä käsiteltäväksi asianmukaiseen sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Kun hävität tämän tuotteen asianmukaisesti, autat estämään ympäristölle ja ihmisille mahdollisesti aiheutuvia haitallisia jälkiseurauksia, joita saattaa syntyä, jos tämä tuote hävitetään väärällä tavalla. Tarkempia tietoja tämän tuotteen kierrätyksestä saat ottamalla yhteyttä paikalliseen kunnanvirastoon, kotitalouksien jätepalveluun tai liikkeeseen, josta ostit tuotteen.

J. VIKOJEN ETSINTÄTAULUKKO

Moottori ei käynnisty Varmistakaa, että verkkovirta on paikalla Tarkistakaa, että pistoke on työnnetty oikein Tarkistakaa, että johto tai jatkojohto eivät ole vahingoittuneet Tarkistakaa, että ketjujarru ei ole päällä Tarkista, että teräketju on oikein paikallaan ja oikealla kireydellä Tarkistakaa teräketjun voitelu kuten osoitettu kappaleissa F ja G Tarkistakaa, että teräketju on terävä Tarkista, että hätäpysäytyskytkin on aktivoitu Kääntykää Valtuutetun huoltoliikkeen puoleen

Moottori pyörii Kone huonosti tai käynnistyy, menettää mutta ei tehonsa leikkaa oikein

Moottori pyörii Jarruttavat virheellisesti laitteet eivät lukitse oikein ketjun kiertoa

Husqvarna AB, S-561 82, Huskvarna, Sweden Vakuuttaa yksinvastuullisena, että saha(t): Määritys..........................................Chainsaw - Ketjusaha Tyyppimääritys................................CSE1835, CSE1935S, CSE2040, CSE2040S Sarjan Tunnus.................................Katso Tuotteen Arvokilpeä Valmistusvuos.................................Katso Tuotteen Arvokilpeä vastaa seuraavien EY-direktiivien vaatimuksia: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU seuraavien yhtenäisten EU-standardien mukaisesti: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Ilmoitettu virasto, joka on suorittanut EY-tyyppitarkastuksen artiklan 8 (2c) mukaisesti................................................... TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany Todistusnro: ....................................................................... BM 50268379 EN60745-2-13-standardin mukaan mitattu suurin ohjaamossa vallitseva äänenpainetaso (LpA) ilmenee taulukosta. Edellä mainittujen tuotteiden tutkimusnäytteestä EN60745-2-13 -standardin mukaisesti mitattu suurin käden tärinätaso (ah) ilmenee taulukosta. Ilmoitettu tärinätason arvo on mitattu vakiintuneen testimenetelmän mukaisesti, ja sitä voidaan käyttää työkalujen väliseen vertailuun. Ilmoitettua tärinätasoa voidaan myös käyttää alustavassa altistusarvioinnissa. Varoitus: Tärinän voimakkuus sähkötyökalun todellisessa käytössä voi vaihdella ilmoitetusta kokonaisarvosta työkalun käyttötavasta riippuen. Käyttäjän tulee huolehtia tarvittavista varotoimenpiteistä, jotka perustuvat todelliseen käyttöön liittyviin altistusarvioihin (huomioiden kaikki vaiheet kuten ajat, jolloin työkalu on kytketty pois toiminnasta ja kun se käy tyhjäkäynnillä varsinaisen toiminnan lisäksi). 2000/14/EY: Mitattu äänen voimakkuuden (LWA) ja taattu äänen voimakkuuden (LWA) arvot ovat taulukossa esitettyjen mukaiset. Yhdenmukaisuuden arviointimenettelytavat:...................... Annex V Ulm 12/02/2013 P. Lamelli Globaali T&K-päällikkö - Käsikäyttöinen Teknisten asiakirjojen hallussapitäjä Tyyppi (CSE____) Paino kuivana (Kg) Strøm (kW) Öljysäiliön kapasiteetti (cm3) Terälevyn enimmäispituus (cm) Teräketjun ketjujako (mm) Kjededimensjon (mm) Målt lydeffekt LWA (dB(A)) Garantert lydeffekt LWA (dB(A)) Äänenpaine LpA (dB(A)) Epävarma KpA (dB(A)) Käden tärinä ah (m/s2) Epätarkkuus Kah (m/s2) Verkkoimpedanssi Zmax (Ohm)

EN 61000-3-11 -yhteensopivuuslauseke Paikallisen sähkönjakeluverkoston ominaisuuksista riippuen tämän koneen käyttö voi aiheuttaa lyhyitä jännitepudotuksia, kun koneeseen kytketään virta päälle. Tämä saattaa vaikuttaa muihin sähkölaitteisiin, esim. valot saattavat himmentyä hetkeksi. Jos pääverkon verkkoimpedanssi Zmax on pienempi kuin taulukossa (mallikohtainen) ilmoitettu, tätä häiriötä ei esiinny. Verkkoimpedanssin arvo voidaan selvittää ottamalla yhteyttä paikalliseen sähkölaitokseen. SUOMALAINEN - 10
