INSTRUKCJA OBSŁUGI CSE 2040 MC CULLOCH

Használat előtt olvassa el, és tartsa meg későbbi felhasználásra UWAGA Zapoznać się z treścią niniejszej instrukcji przed użyciem i zachować ją do dalszego użytkowania urządzenia

Zbog programa stalnog poboljšanja proizvoda, tvornica zadržava pravo izmjene tehničkih detalja navedenih u ovom priručniku, bez prethodne najave. W związku z programem ciągłego ulepszania swoich wyrobów producent zastrzega sobie prawo do wprowadzania zmian w szczegółach technicznych wymienionych w tej instrukcji bez uprzedniego zawiadomienia. Instrukcja jest częścią wyposażenia Vzhledem k pokračujicim inovacím si výrobce vyhrazuje právo mínít technické hodnoty uvedené v této příručce bez predčhozího upožornení.

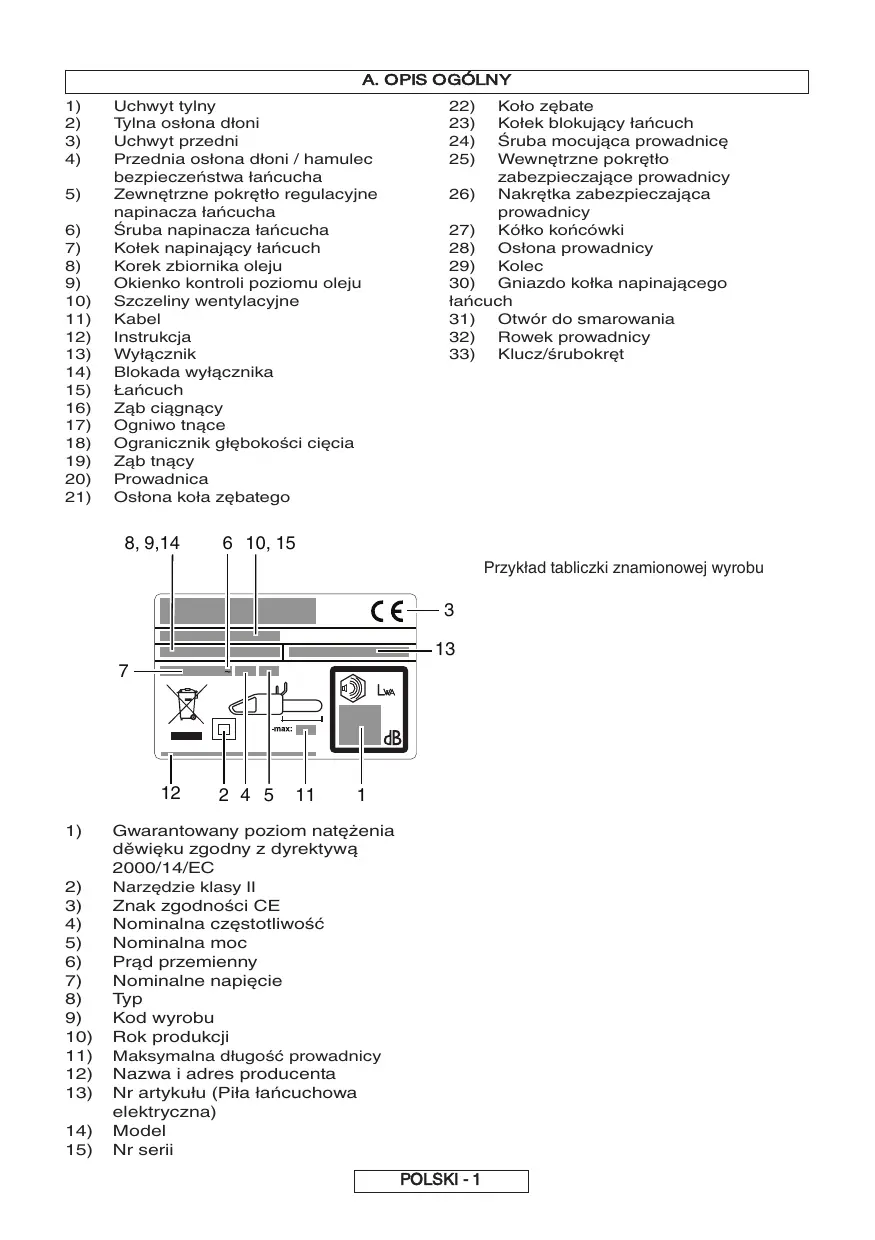

10) 11) 12) 13) 14) 15) 16) 17) 18) 19) 20) 21) Uchwyt tylny Tylna osłona dłoni Uchwyt przedni Przednia osłona dłoni / hamulec bezpieczeństwa łańcucha Zewnętrzne pokrętło regulacyjne napinacza łańcucha Śruba napinacza łańcucha Kołek napinający łańcuch Korek zbiornika oleju Okienko kontroli poziomu oleju Szczeliny wentylacyjne Kabel Instrukcja Wyłącznik Blokada wyłącznika Łańcuch Ząb ciągnący Ogniwo tnące Ogranicznik głębokości cięcia Ząb tnący Prowadnica Osłona koła zębatego 8, 9,14 22) 23) 24) 25) Koło zębate Kołek blokujący łańcuch Śruba mocująca prowadnicę Wewnętrzne pokrętło zabezpieczające prowadnicy 26) Nakrętka zabezpieczająca prowadnicy 27) Kółko końcówki 28) Osłona prowadnicy 29) Kolec 30) Gniazdo kołka napinającego łańcuch 31) Otwór do smarowania 32) Rowek prowadnicy 33) Klucz/śrubokręt 6 10, 15 Przykład tabliczki znamionowej wyrobu

Gwarantowany poziom natężenia děwięku zgodny z dyrektywą 2000/14/EC Narzędzie klasy II Znak zgodności CE Nominalna częstotliwość Nominalna moc Prąd przemienny Nominalne napięcie Typ Kod wyrobu Rok produkcji Maksymalna długość prowadnicy Nazwa i adres producenta Nr artykułu (Piła łańcuchowa elektryczna) Model Nr serii POLSKI - 1

B. ŚRODKI OSTROŻNOŚCI

Znaczenie symboli Uwaga Dokładnie i z uwagą przeczytać instrukcję Kierunek ruchu zęba tnącego Wysokie buty ochronne Trzymać zawsze dwoma rękami Niebezpieczeństwo wystąpienia odbicia Kask, nauszniki oraz okulary ochronne lub chroniące twarz osłony 10 m Nie wystawiać na działanie deszczu lub wilgoci Chroniące przed przecięciem rękawice Olej łańcuchowy Długie, chroniące przed przecięciem spodnie Nie wolno… Hamulec wyłączony, włączony Wyłączyć urządzenie Jeżeli przewód jest uszkodzony lub przecięty należy niezwłocznie wyjąć wtyczkę z gniazdka sieciowego Osoby postronne nie powinny zbliżać się do urządzenia Ogólne ostrzeżenia dotyczące użytkowania elektronarzędzi OSTRZEŻENIE Należy przeczytać wszystkie instrukcje i ostrzeżenia dotyczące bezpieczeństwa. Nie zastosowanie się do instrukcji i ostrzeżeń może prowadzić do porażenia prądem elektrycznym, pożaru oraz/lub poważnego urazu ciała. Wszystkie instrukcje i ostrzeżenia należy zachować. Termin “elektronarzędzie” w ostrzeżeniach odnosi się do narzędzia zasilanego zarówno z sieci (przewodowego) jak i z akumulatora (bezprzewodowego).

1) Bezpieczeństwo miejsca pracy

a) Miejsce pracy musi być zawsze czyste i dobrze oświetlone. Bałagan i brak oświetlenia zwiększają ryzyko wypadku. b) Nie wolno używać elektronarzędzi w środowisku grożącym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą zapalić pył lub opary. c) Nie wolno pozwalać dzieciom ani nie upoważnionym osobom zbliżać się do miejsca pracy elektronarzędziem. Rozproszenie uwagi może doprowadzić do utraty kontroli nad urządzeniem.

2) Bezpieczeństwo elektryczne

a) Wtyczki elektronarzędzi muszą pasować do gniazdek sieciowych. Nie wolno dokonywać żadnych modyfikacji wtyczki. Nie wolno używać przejściówek z uziemionymi elektronarzędziami. Przed regulacją i czyszczeniem należy odłączyć wtyczkę od źródła zasilania Ryzyko porażenia prądem elektrycznym b) Należy unikać kontaktu ciała z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki oraz lodówki. Gdy ciało jest uziemione, istnieje większe ryzyko porażenia prądem elektrycznym. c) Nie wolno narażać elektronarzędzi na działanie deszczu ani wilgoci. Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem elektrycznym. d) Nie wolno niewłaściwie użytkować przewodu zasilającego. Nie wolno używać przewodu do przenoszenia, ciągnięcia lub odłączania elektronarzędzia od sieci. Nie wolno zbliżać przewodu do źródeł wysokiej temperatury, smaru, ostrych krawędzi ani ruchomych elementów. Uszkodzony lub splątany przewód zwiększa ryzyko porażenia prądem elektrycznym. e) Podczas pracy elektronarzędziem w warunkach zewnętrznych należy korzystać z przedłużacza przystosowanego do użytku na zewnątrz. Zastosowanie przedłużacza do pracy w warunkach zewnętrznych zmniejsza ryzyko porażenia prądem. f) Gdy praca elektronarzędziem w wilgotnym środowisku jest nieunikniona, należy zastosować wyłącznik różnicowoprądowy (RCD). Oryginalne wtyczki i dopasowane gniazdka sieciowe zmniejszają ryzyko porażenia prądem. POLSKI - 2

3) Bezpieczeństwo użytkownika

a) Podczas pracy elektronarzędziem należy zachowywać czujność, koncentrować się na wykonywanej czynności i kierować się rozsądkiem. Nie wolno obsługiwać elektronarzędzi osobom zmęczonym lub będącym pod wpływem alkoholu, środków odurzających bądź leków. Krótka chwila nieuwagi może doprowadzić do poważnych obrażeń ciała. b) Należy korzystać ze środków ochrony osobistej. Zawsze należy używać środków ochrony oczu. Środki ochronne (np. maska przeciwpyłowa, przeciwpoślizgowe obuwie ochronne, kask lub nauszniki), wykorzystywane stosownie do warunków pracy, zmniejszają ryzyko urazów ciała. c) Należy zapobiegać nieprzewidzianemu uruchomieniu elektronarzędzia. Przed podłączeniem urządzenia do sieci lub akumulatora oraz przed jego podnoszeniem i przenoszeniem należy ustawić wyłącznik w pozycji wyłączonej (“off"). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie do źródła zasilania narzędzia z wyłącznikiem w pozycji włączonej (“on”) zwiększa niebezpieczeństwo wypadku. d) Przed uruchomieniem elektronarzędzia należy odłączyć klucze i narzędzia do regulacji. Pozostawienie klucza lub innego narzędzia, zamocowanego do obracającego się elementu urządzenia, może doprowadzić do urazu ciała. f) Elementy tnące muszą być zawsze ostre i czyste. Dobrze konserwowane narzędzia tnące z ostrymi końcówkami są mniej narażone na zacinanie się i łatwiejsze w obsłudze. g) Należy używać elektronarzędzi, akcesoriów, końcówek itp. zgodnie z niniejszymi instrukcjami, uwzględniając warunki robocze oraz charakter wykonywanej pracy. Wykorzystanie elektronarzędzi niezgodnie z przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

a) Naprawy narzędzia powinien dokonywać tylko wykwalifikowany specjalista, przy użyciu wyłącznie części zamiennych identycznych z oryginalnymi. W ten sposób nie zostanie naruszone bezpieczeństwo urządzenia. Zalecenia odnośnie bezpieczeństwa:

• Nie należy zbliżać żadnych części ciała do piły podczas jej pracy. Przed uruchomieniem piły należy upewnić się, że nie pozostaje ona w kontakcie z żadnym przedmiotem. Chwila nieuwagi podczas użytkowania piły może skutkować kontaktem odzieży lub ciała z łańcuchem

e) Nie wolno sięgać elektronarzędziem zbyt daleko. Zawsze należy zachować dobre ustawienie stóp i równowagę. Właściwa postawa zapewnia lepsze Zawsze należy obsługiwać piłę trzymając prawą dłoń na tylnym uchwycie, a lewą na przednim. Trzymanie piły w odwrotnym układzie rąk zwiększa ryzyko urazu ciała, dlatego nie należy w ten sposób pracować. Urządzenie należy trzymać wyłącznie za izolowanie uchwyty, ponieważ podczas pracy łańcuch pilarki może wejść w kontakt z ukrytymi przewodami elektrycznymi lub z własnym kablem zasilającym. Łańcuchy stykające się z przewodem będącym pod napięciem mogą spowodować zaistnienie napięcia na odsłoniętych metalowych częściach urządzenia i doprowadzić do porażenia operatora prądem elektrycznym. panowanie nad urządzeniem w nieoczekiwanych sytuacjach. f) Należy zadbać o stosowny strój roboczy. Nie należy zakładać luźnych ubrań ani biżuterii. Nie wolno zbliżać włosów, odzieży ani rękawic do poruszających się elementów elektronarzędzia.

Luźne części odzieży, biżuteria lub długie włosy mogą wkręcić się w urządzenie. odzież ochronna zmniejsza ryzyko obrażeń ciała przez wyrzucane w powietrze resztki ciętego materiału oraz przypadkowy kontakt z piłą. g) Jeżeli istnieje możliwość podłączenia odpylacza, należy go zamontować i właściwie użytkować. Zastosowanie odpylacza może zmniejszyć niebezpieczeństwo związane z nadmiernym pyłem.

4) Użytkowanie i konserwacja elektronarzędzi

a) Nie wolno przeciążać elektronarzędzi. Należy wykorzystywać produkt odpowiedni do danego zastosowania. Urządzenie będzie pracować lepiej i

Piły łańcuchowej nie należy używać pracując na drzewie. Używanie piły łańcuchowej na drzewie

Zawsze należy zachować stabilną pozycję i posługiwać się piłą tylko stojąc na trwałej, bezpiecznej i równej powierzchni. Śliska lub może doprowadzić do urazu ciała. bezpieczniej, gdy będzie użytkowane zgodnie ze swoimi parametrami. b) Nie wolno korzystać z elektronarzędzia, jeżeli wyłącznik nie działa prawidłowo. Urządzenie, niestabilna powierzchnia (np. drabina) może przyczynić się do utraty równowagi lub panowania nad piłą.

którego nie można obsługiwać wyłącznikiem, jest niebezpieczne i musi zostać naprawione. c) Przed dokonaniem dowolnej regulacji, wymiany akcesoriów lub odłożeniem elektronarzędzia do przechowywania, należy odłączyć urządzenie od sieci oraz/lub akumulatora. Takie środki ostrożności

użytkowników elektronarzędzia są niebezpieczne. e) Elektronarzędzia wymagają odpowiedniej konserwacji. Należy kontrolować ruchome elementy pod kontem ich ustawienia, ewentualności zacinania się, uszkodzeń oraz wszelkich innych nieprawidłowości, które mogłyby zakłócić właściwe działanie urządzenia. Uszkodzone elementy należy wymienić przed rozpoczęciem pracy. Przyczyną Podczas cięcia gałęzi będącej pod napięciem należy pamiętać o możliwości "odbicia". Po zmniejszeniu się napięcia włókien drewna, naprężona gałąź może odskoczyć i uderzyć operatora oraz/lub spowodować, że utraci on panowanie nad piłą. zmniejszają ryzyko przypadkowego uruchomienia urządzenia. d) Nie użytkowane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie wolno pozwalać korzystać z elektronarzędzi osobom, które nie znają się na ich obsłudze i nie zapoznały się z instrukcją użytkowania. W rękach niewprawnych Należy nosić okulary ochronne i nauszniki. Zaleca się również korzystanie z dodatkowych środków ochrony głowy, dłoni, nóg i stóp. Odpowiednia Należy zachować szczególną ostrożność podczas cięcia gałązek i młodych drzewek. Drobny materiał może wkręcić się w łańcuch (i zostać wyrzucony w kierunku operatora) lub pozbawić operatora równowagi. Piłę należy przenosić za przedni uchwyt po uprzednim jej wyłączeniu, trzymając ją z dala od ciała. Przed transportowaniem piły lub odłożeniem jej do przechowywania należy założyć osłonę prowadnicy. Właściwe posługiwanie się piłą zmniejsza ryzyko przypadkowego kontaktu z poruszającym się łańcuchem.

Należy przestrzegać instrukcji smarowania, napinania łańcucha i wymiany akcesoriów. Nieprawidłowo napięty lub źle nasmarowany łańcuch może pęknąć i zwiększyć ryzyko odrzutu urządzenia. wielu wypadków jest niewłaściwa konserwacja elektronarzędzi. POLSKI - 3

Uchwyty należy utrzymywać w czystości, wolne od oleju i smaru. Uchwyty pokryte smarem lub olejem są śliskie i mogą spowodować utratę panowania nad piłą. Piły należy używać tylko do cięcia drewna. Nie należy wykorzystywać piły do celów niezgodnych z jej przeznaczeniem. Na przykład: nie należy używać piły do cięcia plastiku, elementów murowanych oraz niedrewnianych materiałów budowlanych.

Wykorzystywanie piły niezgodnie z przeznaczeniem może prowadzić do niebezpiecznych sytuacji. Przyczyny odrzutu i sposoby zapobiegania: Odrzut może nastąpić, gdy czoło lub czubek prowadnicy dotknie obiektu (Rys. B3) lub gdy drewno zakleszczy się i uwięzi łańcuch piły w nacięciu. W pewnych przypadkach kontakt czubka z materiałem może spowodować nagły ruch powrotny, odrzucający prowadnicę w kierunku operatora. Przykleszczenie łańcucha przy czubku prowadnicy może gwałtownie odrzucić prowadnicę w kierunku operatora. W każdym podobnym przypadku operator może stracić panowanie nad piłą, co grozi poważnym urazem ciała. Nie można bezkrytycznie polegać na mechanizmach zabezpieczających, wbudowanych w urządzenie. Użytkownik powinien sam podjąć pewne kroki, dzięki którym praca piłą nie będzie związana z ryzykiem urazu. Odrzut jest efektem nieprawidłowego posługiwania się narzędziem oraz/lub niewłaściwymi procedurami bądź warunkami operacyjnymi i można go uniknąć, podejmując odpowiednie środki ostrożności, opisane poniżej:

Należy mocno trzymać piłę oburącz, dobrze obejmując uchwyty kciukami i pozostałymi palcami, ustawiając tułów i ramiona w sposób pozwalający odeprzeć siły ewentualnego odrzutu. Operator może kontrolować siły odrzutu, przestrzegając odpowiednich zaleceń odnośnie bezpieczeństwa. Nie należy puszczać piły.

Nie należy sięgać piłą zbyt daleko ani ciąć wyżej niż na wysokości ramion. Pomaga to zapobiec przypadkowemu kontaktowi czubka piły z materiałem i pozwala na lepsze panowanie nad urządzeniem w nieoczekiwanych sytuacjach.

Należy używać tylko prowadnic i łańcuchów zamiennych zalecanych przez producenta. Niewłaściwe prowadnice i łańcuchy zamienne mogą powodować uszkodzenia łańcucha oraz/lub odrzut.

Należy przestrzegać zaleceń producenta odnośnie ostrzenia i konserwacji łańcucha piły. Zmniejszenie wysokości miernika głębokości cięcia może prowadzić do większego odrzutu. Dodatkowe zalecenia odnośnie bezpieczeństwa

1. Korzystanie z Informatora. Osoba korzystająca z

tego urządzenia musi bardzo uważnie przeczytać Instrukcję użytkowania. W przypadku sprzedaży lub wypożyczenia urządzenia innej osobie należy załączyć Instrukcję użytkowania.

Środki ostrożności przed rozpoczęciem korzystania z urządzenia. Nie wolno pozwalać, by z urządzenia korzystały jakiekolwiek osoby nie zaznajomione w pełni z Instrukcją użytkowania. Niedoświadczone osoby muszą przejść okres przeszkolenia, posługując się narzędziem tylko na koźle do piłowania.

3. Przeglądy kontrolne. Należy dokładnie sprawdzać

stan narzędzia przed każdym jego użyciem, zwłaszcza, jeżeli wcześniej było ono poddane silnemu uderzeniu lub wykazuje jakiekolwiek oznaki nieprawidłowego funkcjonowania. Należy wykonać wszystkie czynności opisane w części "Konserwacja i przechowywanie - przed każdym użyciem".

Naprawa i konserwacja. Wszystkie elementy, jakie użytkownik może wymieniać samodzielnie, zostały wymienione w części "Montaż/demontaż". Wszelkie inne elementy w razie konieczności mogą zostać wymienione wyłącznie przez Autoryzowany Serwis. Odzież ochronna. (Rys. 1) Podczas używania narzędzia należy korzystać z odpowiednich atestowanych środków ochrony osobistej, takich jak: dopasowana odzież; obuwie z antypoślizgową podeszwą i sztywnymi ochraniaczami czubków, zabezpieczone przed rozcięciem; rękawice odporne na wibracje i rozcięcia; okulary ochronne lub osłona oczu; nauszniki oraz kask (jeżeli istnieje zagrożenie ze strony spadających obiektów). Produkty do nabycia u dostawcy odzieży roboczej. Ochrona zdrowia – wibracje i hałas. Należy pamiętać o ograniczeniu hałasu w najbliższym rejonie. Dłuższe korzystanie z urządzenia naraża użytkownika na wibracje, powodujące "bielejące palce" (syndrom Raynauda), zespół cieśni nadgarstka oraz podobne problemy zdrowotne. Ochrona zdrowia – substancje chemiczne. Należy używać oleju zatwierdzonego przez producenta. Ochrona zdrowia - wysoka temperatura. Podczas pracy piły, napęd i łańcuch bardzo silnie się nagrzewają, dlatego należy zachować ostrożność i nie dotykać gorących elementów. OSTRZEŻENIE! Podczas pracy urządzenie wytwarza pole elektromagnetyczne. W pewnych okolicznościach takie pole może zakłócać pracę aktywnych lub biernych implantów medycznych. Aby zmniejszyć ryzyko poważnego lub śmiertelnego urazu ciała, zalecamy, aby osoby z implantami przed użyciem tego urządzenia skonsultowały się z lekarzem lub producentem danego implantu. Środki ostrożności - transport i przechowywanie. (Rys. 2) Podczas każdej zmiany miejsca pracy należy odłączyć urządzenie od sieci zasilającej i włączyć hamulec łańcucha. Przed każdym transportem lub odłożeniem urządzenia do przechowywania należy zamontować osłonę prowadnicy. Urządzenie należy zawsze przenosić ujmując uchwyt dłonią i kierując prowadnicę w tył. Podczas transportu w pojeździe narzędzie należy dobrze umocować, aby zapobiec jego uszkodzeniu. Odrzut. (fig 3) Odrzut to gwałtowny ruch prowadnicy w górę i w tył, w kierunku użytkownika. Zwykle dochodzi do niego, gdy górna część czubka prowadnicy (nazywana “strefą zagrożenia odrzutem” - zobacz czerwone oznaczenie na prowadnicy) wejdzie w kontakt z jakimś obiektem lub gdy łańcuch uwięźnie w ciętym materiale. Odrzut może sprawić, ze użytkownik straci panowanie nad urządzeniem, co grozi poważnym, a nawet śmiertelnym wypadkiem. Hamulec łańcucha oraz inne zabezpieczenia nie gwarantują pełnej ochrony przed urazem: użytkownik musi być świadomy warunków, które powodują odrzut i zapobiegać im poprzez zachowanie szczególnej ostrożności oraz rozważną i prawidłową obsługę urządzenia (na przykład: nie wolno ciąć kilku gałęzi jednocześnie, ponieważ może to spowodować przypadkowy nacisk na “strefę grożącą odrzutem”). Bezpieczeństwo miejsca pracy

1. Nigdy nie wolno pozwalać, by produktu używały

dzieci lub osoby nie znające Instrukcji użytkowania. Lokalne przepisy mogą ograniczać wiek operatora.

2. Produktu należy używać tylko w sposób zgodny z

Instrukcją i do celów w niej opisanych.

3. Należy dokładnie sprawdzić cały obszar roboczy pod

kątem źródeł zagrożenia (np.: drogi, ścieżki, przewody elektryczne, niebezpieczne drzewa itp.).

4. Nie wolno pozwalać zbliżać się do obszaru

roboczego osobom postronnym ani zwierzętom (w razie konieczności należy ogrodzić teren i ustawić znaki ostrzegawcze) na odległość mniejszą niż 2,5 x wysokość pnia; w żadnym przypadku nie może to być mniej niż 10 metrów. POLSKI - 4

5. Operator lub użytkownik ponosi odpowiedzialność za

wypadki oraz zagrożenia dla osób postronnych i ich własności. Bezpieczeństwo elektryczne

1. Zaleca się korzystanie z wyłącznika

różnicowoprądowego (RCD) z prądem wyzwalającym nie przekraczającym 30mA. Nawet po zamontowaniu wyłącznika RCD niema 100% gwarancji bezpieczeństwa i zawsze należy przestrzegać bezpiecznych praktyk pracy. Stan wyłącznika RCD należy sprawdzać przy każdorazowym jego użyciu.

2. Przed rozpoczęciem pracy należy sprawdzić stan

kabli i wymienić je, jeżeli widać oznaki ich uszkodzenia lub zużycia.

3. Nie wolno używać produktu jeżeli kable elektryczne

są uszkodzone lub zużyte.

4. Należy niezwłocznie odłączyć urządzenie od sieci

zasilającej jeżeli kabel jest przecięty lub ma uszkodzoną izolację. Nie wolno dotykać kabli elektrycznych do chwili odłączenia ich od źródła zasilania. Nie należy naprawiać przeciętego lub uszkodzonego kabla. Należy dostarczyć produkt do Autoryzowanego Serwisu w celu dokonania wymiany.

5. Twój przedłużacz zasilający musi być rozwinięty,

ponieważ zwinięte lub nawinięte na zwinięte kable mogą przegrzać i spowodować zmniejszenie wydajności kosiarki.

6. Kabel/przedłużacz zawsze powinien znajdować się za

operatorem, aby nie stwarzał zagrożenia dla użytkownika ani innych osób i nie uległ uszkodzeniu (przez wysoką temperaturę, ostre przedmioty, ostre krawędzie, olej itp.);

7. Kabel należy poprowadzić tak, aby podczas cięcia nie

zablokował się na gałęziach lub innych obiektach.

8. Przed odłączeniem wtyczki, łącznika kabla lub

przedłużacza zawsze należy wyłączać zasilanie sieciowe. BlOKADA WYŁĄCZNIKA

9. Przed zwinięciem kabla do przechowywania należy

wyłączyć zasilanie, wyjąć wtyczkę z gniazdka sieciowego i sprawdzić stan kabla pod kątem uszkodzeń i zużycia.b Nie należy naprawiać uszkodzonego kabla. Należy dostarczyć produkt do Autoryzowanego Serwisu w celu dokonania wymiany. 10.W przypadku pozostawiania urządzenia bez dozoru należy zawsze odłączać je od sieci. 11.Kable zawsze należy zwijać starannie, unikając ich splątania. 12.Należy korzystać tylko z zasilania sieciowego AC, podanego na tabliczce znamionowej produktu. 13.Piła łańcuchowa jest podwójnie izolowana, zgodnie z EN60745-1 i EN60745-2-13. W żadnych okolicznościach nie wolno podłączać uziemienia do jakiejkolwiek części produktu. Kable

1. Kable sieciowe i przedłużacze są dostępne w

lokalnym Autoryzowanym Serwisie

2. Należy używać tylko atestowanych przedłużaczy

3. Można używać tylko takich dodatkowych kabli i

przedłużaczy, które są przeznaczone do użytku w warunkach zewnętrznych.

4. Jeżeli wymagane jest użycie przedłużacza do pracy

przy pomocy urządzenia, należy zastosować przedłużacze o następujących parametrach. Modele CSE1835, CSE1935S: - 5.0 mm2 : maks. długość 40 m - 5,0 mm2: maks. długość 60 m - 8,0 mm2: maks. długość 100 m Modele CSE2040, CSE2040S: - 5,0 mm2: maks. długość 50 m - 8,0 mm2: maks. długość 90 m

C. OPIS WYPOSAŻENIA ZABEZPIECZAJĄCEGO

UWAGA: Gdy hamulec łańcucha jest włączony, wyłącznik zabezpieczający odcina dopływ prądu elektrycznego do silnika. Urządzenie posiada zabezpieczenie (rys.1), które po włączeniu uniemożliwia naciśnięcie wyłącznika, zapobiegając w ten sposób przypadkowemu jego przestawieniu. Wyzwolenie hamulca łańcucha, podczas gdy przełącznik jest przytrzymywany uruchomi urządzenie. Kołek blokujący łańcuch HAMULEC ŁAŃCUCHA WŁĄCZAJĄCY SIĘ W

MOMENCIE ZWOLNIENIA WYŁĄCZNIKA

Urządzenie wyposażone jest w zabezpieczenie, które w natychmiastowy sposób blokuje łańcuch w momencie zwolnienia wyłącznika. Gdyby okazało się ono niesprawne, nie wolno używać urządzenia, lecz należy oddać je do Autoryzowanego Serwisu Obsługi Technicznej. HAMULEC ŁAŃCUCHA / PRZEDNIA OSŁONA DŁONI Przednia osłona dłoni (rys.2) pozwala (przy poprawnym uchwyceniu urządzenia) zapobiec dotknięciu łańcucha lewą dłonią. Przednia osłona dłoni służy ponadto do włączenia hamulca łańcucha, to znaczy specjalnego zabezpieczenia, które w przypadku wystąpienia reakcji odbicia w przeciągu kilku milisekund blokuje łańcuch. Hamulec łańcucha jest wyłączony wtedy, gdy przednia osłona dłoni jest pociągnięta do tyłu i zablokowana (łańcuch może się poruszać). Hamulec łańcucha jest włączony wtedy, gdy przednia osłona dłoni jest przesunięta do przodu (łańcuch jest zablokowany). Hamulec łańcucha można uruchomić lewym nadgarstkiem poprzez naciśnięcie osłony lub, gdy nadgarstek zbliży się do przedniej osłony ręki w momencie odrzutu. Gdy urządzenie pracuje z prowadnicą w pozycji poziomej, np. podczas ścinania drzewa, hamulec łańcucha zapewnia mniejszą ochronę (Rys.3). Urządzenie to jest wyposażone w chwytacz łańcucha (Rys.4) zlokalizowany pod kołem łańcuchowym. Mechanizm ten został zaprojektowany do zatrzymania wstecznego ruchu łańcucha w momencie hamowania łańcucha lub, gdy łańcuch spadnie z prowadnicy. Sytuacjom tym można zapobiec poprzez właściwe naprężanie łańcucha (patrz Rozdz. “D” Montaż/Demontaż).

TYLNA OSŁONA PRAWEJ DŁONI

Służy do ochrony (rys.5) dłoni w przypadku skoku lub zerwania się łańcucha. POLSKI - 5

D. MONTAŻ / DEMONTAŻ

Procedura montażu zależy od modelu urządzenia, dlatego też należy postępować zgodnie z opisem i rysunkami odpowiadającymi rodzajowi urządzenia wskazanemu na tabliczce znamionowej wyrobu. Montaż należy przeprowadzać w sposób bardzo uważny, aby zagwarantować sobie jego pełną poprawność.

1. Sprawdzić, czy hamulec łańcucha nie jest włączony; je_li tak, wyłączyć go.

2b. Odkręć pokrętło zabezpieczające prowadnicę i zdejmij osłonę koła zębatego. 2a. Odkręć nakrętkę zabezpieczającą prowadnicę i zdejmij osłonę koła zębatego. 3 Umieść łańcuch na prowadnicy, zaczynając od zębatki czołowej i wpasowując go w rowek prowadnicy. Uwaga! Upewnij się, że ostra strona zębów tnących jest skierowana ku przodowi na górnej części prowadnicy. Należy nosić rękawice ochronne. 4a. Upewnij się, że sworzeń napinacza łańcucha jest 4b. Obróć metalowe kółko ze spiralą maksymalnie w maksymalnie cofnięty w kierunku koła zębatego. Zamontuj lewo. Zamontuj prowadnicę na śrubie zabezpieczającej i prowadnicę na śrubie zabezpieczającej oraz sworzniu umieść łańcuch na kole zębatym. napinacza i załóż łańcuch na koło zębate. Załóż osłonę koła zębatego, upewniając się, że zęby łańcucha są wpasowane w koło i rowek prowadnicy. 5a. Dokręcić do końca palcami nakrętkę podtrzymującą prowadnicy. 6a. Aby naprężyć łańcuch, dokręcić śrubę napinacza łańcucha zgodnie z ruchem zegara za pomocą klucza/śrubokrętu będącego a wyposażeniu. Aby zmniejszyć naprężenie łańcucha, obracać śrubę przeciwnie do ruchu zegara (podczas wykonywania tej czynności, utrzymywać górną część prowadnicy uniesioną do góry). 5b. Dokręcić do końca pokrętło podtrzymujące prowadnicy 6b. Aby naprężyć łańcuch, dokręcić zewnętrzne pokrętło napinacza łańcucha zgodnie z ruchem zegara. Aby zmniejszyć naprężenie łańcucha, obracać śrubę przeciwnie do ruchu zegara (podczas wykonywania tej czynności, utrzymywać górną część prowadnicy uniesioną do góry).

7. Naprężać łańcuch do momentu aż jego naprężenie będzie odpowiednie. Odciągnąć łańcuch od prowadnicy i

upewnić się, że mierzona szczelina wynosi około 2-3 mm. 8a. Dokręcić nakrętkę podtrzymującą prowadnicy za pomocą klucza/śrubokrętu będącego na wyposażeniu. 8b. Dokręcić do oporu prowadnicę. Nadmierne naciągnięcie łańcucha może spowodować przeciążenie silnika oraz jego uszkodzenie. Zbyt małe naciągnięcie może spowodować wypadnięcie łańcucha. Natomiast poprawnie naciągnięty łańcuch zapewnia lepszą jakość cięcia oraz dłuższą żywotność łańcucha. Należy dość często sprawdzać jego naciąg, ponieważ ma on tendencję do wydłużania się w miarę jego użytkowania (zwłaszcza w przypadku gdy jest nowy; przy pierwszym montażu należy sprawdzić jego naciąg zaraz po 5 minutach pracy). Nie należy w żadnym wypadku naciągać łańcucha zaraz po jego użytkowaniu, lecz należy poczekać, aby wystygł. W przypadku konieczności wyregulowania naciągu łańcucha należy zawsze przed posłużeniem się śrubą / gałką napinającą łańcuch poluzować nakrętki / pokrętło mocujące prowadnicę; następnie poprawnie naciągnąć łańcuch i ponownie dokręcić nakrętki / pokrętło mocujące prowadnicę.

E. URUCHAMIANIE I ZATRZYMANIE

Rozruch: Uchwyć mocno oba uchwyty, zwolnij děwignię hamulca tak, aby ręka wciąż trzymała przedni uchwyt, wciśnij i przytrzymaj blok przełącznika, następnie wciśnij przełącznik (w tym momencie można zwolnić blok przełącznika). Zatrzymanie: Urządzenie zatrzymuje się w momencie zwolnienia wyłącznika. Gdyby zatrzymanie urządzenia nie nastąpiło, należy włączyć hamulec łańcucha, wyłączyć kabel z sieci zasilania i oddać urządzenie do Autoryzowanego Serwisu Obsługi Technicznej.

F. SMAROWANIE PROWADNICY I ŁAŃCUCHA

UWAGA! Niewystarczające smarowanie oprzyrządowania tnącego może spowodować zerwanie się łańcucha, stanowiąc tym samym poważną groěbę wywołania obrażeń, także śmiertelnych. Smarowanie prowadnicy i łańcucha wykonywane jest przez automatyczną pompę. Należy w sposób opisany w rozdziale “Konserwacja“ sprawdzać, czy olej łańcuchowy podawany jest we właściwej ilości. Wybór oleju łańcuchowego Należy stosować wyłącznie nowy olej (specjalnie przeznaczony do łańcuchów), charakteryzujący się dobrą lepkością: musi on posiadać dobrą przyczepność i gwarantować dobre przesuwanie się, zarówno w lecie, jak i w zimie. Jeśli niemożliwe jest zastosowanie oleju łańcuchowego, należy użyć oleju przekładniowego EP 90. Nie należy nigdy stosować zużytych olejów, ponieważ są one szkodliwe dla osób, urządzenia oraz środowiska naturalnego. Należy sprawdzić, czy olej nadaje się do wykorzystania w temperaturze otoczenia panującej w miejscu działania: niektóre oleje w temperaturach poniżej 0°C stają się zbyt gęste, powodując przeciążenie pompy i w konsekwencji jej uszkodzenie. W celu wybrania najodpowiedniejszego rodzaju oleju należy zwrócić się o pomoc do Autoryzowanego Serwisu Obsługi Technicznej. Uzupełnianie oleju Odkręcić korek zbiornika oleju, napełnić zbiornik, nie dopuszczając do przelania oleju (jeśli to nastąpi, należy starannie oczyści urządzenie), na koniec dobrze zakręcić korek. POLSKI - 6

G. KONSERWACJA I PRZECHOWYWANIE

Przed dokonaniem konserwacji lub czyszczenia należy wyjąć wtyczkę z gniazda sieciowego. UWAGA! Podczas pracy w wyjątkowo brudnym lub zakurzonym otoczeniu, opisane czynności muszą być wykonywane częściej niż jest to zalecane poniżej. Przed każdym użytkowaniem Należy sprawdzić, czy pompa oleju łańcuchowego działa poprawnie: w tym celu należy skierować prowadnicę w stroną jakiejś jasnej powierzchni, trzymając ją w odległości około dwudziestu centymetrów; po minucie pracy urządzenia powierzchnia powinna przedstawiać wyraěne ślady oleju (rys.1). Należy sprawdzić, czy włączanie lub wyłączanie hamulca łańcucha nie odbywa się w sposób zbyt ciężki, zbyt łatwy lub czy w ogóle nie jest zablokowane. Następnie należy sprawdzić jego działanie, to znaczy: wyłączyć hamulec łańcucha, chwycić poprawnie urządzenie i uruchomić je, włączyć hamulec łańcucha, poprzez popchnięcie przedniej osłony dłoni za pomocą lewego nadgarstka / ramienia, nie wypuszczając absolutnie uchwytów urządzenia z dłoni (rys.2). Jeśli hamulec łańcucha działa poprawnie, łańcuch powinien natychmiast zostać zablokowany. Należy sprawdzić, czy łańcuch jest naostrzony (zobacz poniżej), czy jest w dobrym stanie technicznym oraz czy jest właściwie naciągnięty. Jeśli łańcuch jest zużyty nierównomiernie lub jego ząb tnący wynosi tylko 3 mm, należy go wymienić (rys.3). Należy często czyścić szczeliny wentylacyjne urządzenia, aby nie dopuścić do przegrzania się silnika. (rys.4). Należy sprawdzić działanie wyłącznika oraz blokady wyłącznika (przy wyłączonym hamulcu łańcucha): ustawić wyłącznik i blokadę wyłącznika w pozycji roboczej, a następnie sprawdzić, czy po ich zwolnieniu wracają natychmiast do pozycji spoczynku; należy sprawdzić, czy w przypadku, gdy blokada wyłącznika nie zostanie ustawiona w pozycji roboczej, także naciśnięcie wyłącznika będzie niemożliwe. Należy sprawdzić, czy kołek blokujący łańcuch oraz osłona prawej dłoni są kompletne i nie przedstawiają widocznych uszkodzeń takich, jak na przykład pęknięcia materiału. łożysk należy nasmarować kółko końcówki prowadnicy, wykorzystując do tego wskazany otwór (rys.8). Ostrzenie łańcucha (jeśli konieczne) Jeśli bez dociskania prowadnicy do drzewa łańcuch nie tnie, a powstające wióry są bardzo małe, oznacza to, że łańcuch nie jest dobrze naostrzony. Jeśli podczas cięcia wióry nie tworzą się w ogóle, oznacza to, że łańcuch jest całkiem tępy i podczas cięcia zamienia drzewo w pył. Dobrze naostrzony łańcuch posuwa się w drzewie do przodu sam i wytwarza duże i długie wióry. Tnąca część łańcucha składa się z ogniwa tnącego (rys.9), posiadającego ząb tnący (rys.10) oraz ogranicznik głębokości cięcia (rys.11). Różnica wysokości pomiędzy nimi stanowi głębokość cięcia. W celu dobrego naostrzenia łańcucha potrzebny jest prowadnik pilnika oraz okrągły pilnik o średnicy 4 mm. Należy postępować zgodnie z poniższymi wskazówkami: przy zamontowanym i poprawnie napiętym łańcuchu należy włączyć hamulec łańcucha, umieścić prowadnik pilnika prostopadle do prowadnicy, w sposób pokazany na rysunku (rys.12), i ostrzyć ząb tnący pod wskazanymi na rysunku kątami (rys.13). Ruchy muszą zawsze być wykonywane w kierunku od środka na zewnątrz, zmniejszając nacisk w fazie powrotnej (jest bardzo ważne, aby starannie przestrzegać podanych wskazówek, ponieważ zbyt duże lub zbyt małe kąty naostrzenia, czy też nieodpowiednia średnica pilnika zwiększają ryzyko wystąpienia reakcji odbicia). W celu uzyskania dokładniejszych kątów bocznych zaleca się umieszczenie pilnika tak, aby w pionie przewyższał on ostrze górne o około 0,5 mm. Należy naostrzyć najpierw wszystkie zęby po jednej stronie, następnie należy odwrócić piłę i wykonać te same operacje po drugiej stronie. Należy sprawdzić, czy po naostrzeniu wszystkie zęby mają tę samą wysokość oraz czy wysokość ograniczników cięcia jest mniejsza o 0,6 mm od wysokości ostrza górnego: wysokość należy sprawdzić za pomocą wzornika i w razie konieczności opiłować (płaskim pilnikiem) część wystającą, a następnie odpowiednio zaokrąglić przednią część ogranicznika głębokości (rys.14). Należy zwrócić uwagę, aby NIE opiłować zęba chroniącego przed odbiciem (rys.15). Co 2-3 godziny użytkowania Co 30 godzin użytkowania Należy sprawdzić prowadnicę; jeśli byłoby to konieczne, należy wyczyścić starannie jej otwory do smarowania (rys.5) oraz rowek prowadzący (rys.6); jeśli rowek wydaje się zbyt zużyty lub przedstawia zbyt głębokie wyżłobienia, należy wymienić prowadnicę. Koło zębate należy regularnie oczyszczać i upewniać się, czy nie jest on nadmiernie zużyte. (rys.7). Za pomocą smaru do Przechowywanie Podczas użytkowania należy unikać: (rys.1) Należy oddać urządzenie do Autoryzowanego Serwisu Obsługi Technicznej w celu wykonania generalnego przeglądu technicznego i sprawdzenia zabezpieczeń hamujących. Produkt należy przechowywać w chłodnym i suchym miejscu, poza zasięgiem dzieci. Nie należy przechowywać produktu w warunkach zewnętrznych.

- cięcia w okolicznościach, w których kłoda mogłaby się złamać (drzewo naprężone, suche, itp.): niespodziewane złamanie się kłody może być bardzo niebezpieczne. - zakleszczenia się prowadnicy lub łańcucha w nacięciu: gdyby tak się zdarzyło, należy odłączyć urządzenie od sieci zasilania i spróbować podnieść kłodę, podważając ją za pomocą odpowiedniego narzędzia; nie należy usiłować wyjmować urządzenia, potrząsając nim lub ciągnąc za nie, ponieważ może to spowodować jego uszkodzenie i zranienie się. - okoliczności sprzyjających wystąpieniu reakcji odbicia. - używania urządzenia na wysokości powyżej ramienia - cięcia drewna z ciałami obcymi jak np. gwoědzie Podczas użytkowania: (rys.1) - jeśli cięcie wykonywane jest na pochyłym terenie, należy znajdować się po górnej stronie kłody, aby nie zostać nią uderzonym w przypadku, gdyby zaczęła się toczyć. - w przypadku ścinania drzewa należy zawsze doprowadzić operację do końca: pozostawione, tylko częściowo ścięte drzewo może się złamać. - po zakończeniu każdego cięcia zauważyć można istotną zmianę w wielkości siły koniecznej do utrzymania urządzenia. Należy postępować z dużą ostrożnością, aby nie stracić nad nim kontroli. W zamieszczonym poniżej tekście omówione zostały dwa rodzaje cięcia: Cięcie z łańcuchem ciągnącym (ruch w kierunku od góry do dołu) (rys.2). W tym przypadku występuje niebezpieczeństwo nagłego przemieszczenia się urządzenia w kierunku pnia i w konsekwencji utrata kontroli nad nim. Jeśli to możliwe, podczas cięcia należy stosować kolec. Cięcie z łańcuchem pchającym (ruch w kierunku od dołu do góry) (rys.3). W tym przypadku występuje niebezpieczeństwo nagłego przemieszczenia się urządzenia w kierunku operatora, grożąc jego uderzeniem lub kontaktu sektora ryzyka z kłodą, powodując wystąpienie reakcji odbicia. Cięcie należy wykonywać z bardzo dużą ostrożnością. POLSKI - 7 Najbezpieczniejszy sposób wykorzystywania urządzenia ma miejsce wtedy, gdy drzewo zablokowane jest na koěle, a cięcie wykonywane jest po zewnętrznej stronie punktu oparcia kłody, w kierunku od góry do dołu (rys.4). Wykorzystanie kolca Jeśli jest to tylko możliwe, należy stosować kolec, aby wykonywane cięcie było bardziej bezpieczne: kolec należy wbić w korę lub w zewnętrzną część kłody, ułatwi to, w razie konieczności, zapanowanie nad urządzeniem. Poniżej przedstawione zostały typowe procedury do zastosowania w określonych sytuacjach. Niemniej jednak, za każdym razem należy ocenić, czy odpowiadają one okolicznościom, w których ma się odbyć praca i jaki jest sposób możliwie najbezpieczniejszego wykonania cięcia. Kłoda położona na ziemi (Niebezpieczeństwo dotknięcia łańcuchem podłoża w ostatniej fazie cięcia) (rys.5). Cięcie należy wykonywać w kierunku od góry do dołu, przechodząc przez całą kłodę. W ostatniej fazie cięcia należy postępować z wyjątkową ostrożnością, aby nie dotknąć łańcuchem terenu. Jeśli na głębokości 2/3 grubości kłody możliwe jest przerwanie cięcia, należy kłodę obrócić i pozostały kawałek przeciąć ponownie w kierunku od góry do dołu, ograniczając w ten sposób ryzyko kontaktu z terenem. Kłoda oparta tylko po jednej stronie (Niebezpieczeństwo złamania się kłody w trakcie cięcia) (rys.6). Cięcie należy rozpocząć od dołu i wykonać je na głębokość około 1/3 średnicy kłody, następnie należy je ukończyć od góry w kierunku wykonanego już nacięcia. Kłoda oparta po obu stronach (Niebezpieczeństwo zgniecenia łańcucha) (rys.7). Cięcie należy rozpocząć od góry i wykonać je na głębokość około 1/3 średnicy kłody, następnie należy je ukończyć od dołu w kierunku wykonanego już nacięcia. Pień leżący na spadzistym terenie. Zawsze należy stać powyżej pnia. Podczas przecinania, aby zachować pełne panowanie nad urządzeniem, należy zmniejszyć nacisk w pobliżu końca nacięcia, nie zwalniając siły przytrzymywania uchwytów. Nie należy pozwalać na kontakt łańcucha z podłożem. Ścinanie drzew UWAGA!: Nie należy podejmować się ścinania drzew, jeśli nie posiada się odpowiedniego doświadczenia. W żadnym przypadku nie należy ścinać drzew o średnicy większej niż długość prowadnicy! Tego typu operacje wykonywać mogą wyłącznie doświadczeni użytkownicy z wykorzystaniem odpowiedniego sprzętu. Celem ścinania jest spowodowanie upadku drzewa w najlepszej do jego okrzesania i podziału pozycji. (Nie należy dopuścić, aby upadające drzewo zaczepiło się o inne: obalanie takiego drzewa jest bardzo niebezpieczne). Najdogodniejszy kierunek upadku drzewa należy wybrać, biorąc pod uwagę następujące okoliczności: co znajduje się wokół drzewa, jakie jest jego nachylenie, wykrzywienie, jaki jest kierunek wiatru oraz nagromadzenie gałęzi. Nie należy bagatelizować nigdy obecności gałęzi martwych lub złamanych, które podczas ścinania mogą odpaść i stać się ěródłem zagrożenia. Operacje poprzedzające cięcie oraz określenie drogi ucieczki Najpierw, pracując w kierunku od góry do dołu i zachowując pień położony pomiędzy sobą i urządzeniem, należy usunąć gałęzie mogące utrudnić ścinanie (rys.8), następnie należy usunąć, jedna po drugiej, gałęzie grubsze. W dalszej kolejności należy usunąć otaczającą drzewo roślinność i planując drogę ucieczki (do wykorzystania w momencie upadku drzewa ) przyjrzeć się wszystkim ewentualnie występującym przeszkodom (jak np.: kamienie, korzenie, doły, itp.). W celu określenia kierunku ucieczki posłużyć się należy także rysunkiem (rys.9) (A – przewidywany kierunek upadku drzewa. B – droga ucieczki. C – obszar niebezpieczny). ŚCINANIE DRZEWA (rys.10) W celu zapewnienia sobie kontroli nad upadającym drzewem należy wykonać następujące cięcia: Cięcie ukierunkowujące, które należy wykonać jako pierwsze. Służy ono do kontrolowania kierunku upadku drzewa. Najpierw, po stronie, na którą ma upaść drzewo, należy wykonać GÓRNĄ CZĘŚć cięcia ukierunkowującego. Podczas tej operacji należy stać po prawej stronie drzewa i ciąć łańcuchem ciągnącym. Następnie należy wykonać DOLNĄ CZĘŚć cięcia, którą należy ukończyć dokładnie na końcu cięcia górnego. Głębokość cięcia ukierunkowującego musi wynosić 1/4 średnicy pnia, a kąt pomiędzy cięciem górnym i dolnym musi mieć co najmniej 45o. Punkt spotkania się obydwu cięć nosi nazwę “linii cięcia ukierunkowującego”. Linia ta musi być idealnie pozioma i położona pod kątem prostym (90o) wobec kierunku upadku drzewa. Cięcie ścinające, którego celem jest wywołanie upadku drzewa, wykonać należy o 3-5 cm powyżej dolnej płaszczyzny określającej linię cięcia ukierunkowującego i zakończyć je w odległości od tej linii wynoszącej 1/10 pnia. Należy stać po lewej stronie drzewa i ciąć łańcuchem ciągnącym, wykorzystując do pomocy także kolec. Należy sprawdzić, czy drzewo nie przechyla się w kierunku przeciwnym do założonego. Jak tylko to możliwe, należy włożyć do wnętrza cięcia klin ścinający. Część pnia, która nie została przecięta nosi nazwę punktu podparcia i stanowi “zawias”, który kieruje drzewem podczas upadku. Jeśli okaże się on niewystarczający, krzywy lub całkowicie przecięty, nie będzie można kontrolować kierunku upadku drzewa (bardzo niebezpieczna sytuacja!). W związku z tym konieczne jest, aby wszystkie cięcia wykonane były zawsze bardzo starannie. Po zakończeniu wykonywania cięć drzewo powinno rozpocząć swój upadek. W razie konieczności, można posłużyć się klinem lub łomem do obalania. Okrzesywanie Po ścięciu drzewa można przystąpić do jego okrzesywania, to znaczy usuwania gałęzi z pnia. Nie należy bagatelizować tej operacji, ponieważ najwięcej wywołanych reakcją odbicia nieszczęśliwych wypadków zdarza się właśnie podczas czynności okrzesywania drzewa. Z tego też względu należy uważać na pozycję końcówki prowadnicy podczas cięcia i pracować zawsze po lewej stronie pnia. UWAGA! W przypadku wykonywania czynności ścinania w wyjątkowo trudnych okolicznościach, należy natychmiast po zakończeniu cięcia podnieść nauszniki ochronne, by od razu usłyszeć odbiegający od normy hałas oraz zauważyć inne ewentualne sygnały ostrzegawcze. POLSKI - 8

W niniejszym rozdziale przedstawione zostały informacje potrzebne do zachowania opracowanych w fazie projektu, charakterystycznych cech ekologicznego dostosowania urządzenia do wymogów ochrony środowiska naturalnego, do jego poprawnego użytkowania oraz do właściwej eliminacji olejów.

Podczas uzupełniania oleju w zbiorniku należy uważać, by go nie porozlewać, powodując zanieczyszczenie środowiska naturalnego. ZŁOMOWANIE Nie należy porzucać niesprawnego urządzenia w nie przeznaczonym do tego miejscu. Należy, zgodnie z obowiązującymi przepisami, odstawić je do autoryzowanego, zajmującego się eliminacją odpadów centrum. Symbol na produkcie lub jego opakowaniu oznacza, że po utracie wartości użytkowej dany wyrób nie może być traktowany tak jak inne odpady. Należy przekazać go do punktu zbiórki urządzeń elektrycznych I elektronicznych przeznaczonych do recyklingu. Przestrzegając zalecanych zasad postępowania ze zużytym produktem zapobiegasz ewentualnym negatywnym konsekwencjom dla zdrowia i środowiska, jakie mogłyby nastąpić w wyniku niewłaściwego sposobu pozbycia się wyrobu. Szczegółowych informacji na temat recyklingu tego produktu mogą udzielić władze lokalne, służby zajmujące się wywozem śmieci lub pracownicy sklepu, w którym produkt został zakupiony.

J. TABELA IDENTYFIKACJI AWARII I USTEREK

Nie można uruchomić silnika Sprawdzić, czy w sieci występuje zasilanie Sprawdzić, czy wtyczka została poprawnie włożona do gniazdka elektrycznego Sprawdzić, czy kabel lub przedłużacz nie są uszkodzone Sprawdzić, czy nie jest włączony hamulec bezpieczeństw łańcucha Sprawdě czy łańcuch jest właściwie założony i naprężony. Sprawdzić, czy łańcuch nasmarowany został w sposób opisany w rozdziałach F i G Sprawdzić, czy łańcuch jest naostrzony Sprawdě czy wyłącznik odcinający jest uaktywniony. Zwrócić się do Autoryzowanego Serwisu Obsługi Technicznej

Nieprawidłowe obroty silnika lub utrata mocy Urządzenie Silnik pracuje pracuje, lecz w sposób właściwy nieprawidłowy sposób

35cm Łańcuch Prowadnica 91PJ052XN 40cm Łańcuch Prowadnica 91PJ056XN Urządzenia hamujące nie blokują we właściwy sposób uchu łańcucha Numer Numer Numer Numer POLSKI - 9 części: części: części: części:

Husqvarna AB, S-561 82, Huskvarna, Sweden Deklarujemy z całą odpowiedzialnością że nasz produkt(y) ; Oznaczenie........................................Chainsaw - Piła łańcuchowa Oznaczenie typu(ów).........................CSE1835, CSE1935S, CSE2040, CSE2040S Identyfikacja serii...............................Patrz Tabliczka Znamionowa Wyrobu Rok Produkcji....................................Patrz Tabliczka Znamionowa Wyrobu Spełniają zasadnicze wymagania i warunki następujących dyrektyw EC : 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU na podstawie zastosowanych następujących norm EU : EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Uprawnione organy przeprowadzające kontrolę typu EC zgodnie z artykułem 8 rozdz.2c.......................................... TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany Świadectwo nr ................................................................... BM 50268379 Maksymalny ważony poziom dźwięku A LpA na stanowisku pracy zmierzony zgodnie z normą EN60745-2-13 został podany w tabeli. Maksymalna wartość ważona drgań dla ręki/ramienia ah zmierzona zgodnie z normą EN60745-2-13 w próbie powyższego produktu (produktów) została podana w tabeli. Całkowita zadeklarowana wartość wibracji została zmierzona zgodnie ze standardową metodą testowania i może być używana dla celów porównywania jednego urządzenia z innym. Całkowita zadeklarowana wartość wibracji może również służyć do wstępnej oceny narażenia na oddziaływanie. Ostrzeżenie: Emisja wibracji podczas rzeczywistej pracy z urządzeniem może się różnić od całkowitej zadeklarowanej wartości, w zależności od sposobu użytkowania narzędzia Operatorzy powinni określić środki niezbędne dla własnego bezpieczeństwa w oparciu o szacunkową ocenę narażenia w rzeczywistych warunkach pracy (uwzględniając wszystkie części cyklu operacyjnego, czyli oprócz czasu pracy przy włączonym spuście również okresy wyłączenia urządzenia i pracy jałowej). 2000/14/EC: Mierzony Poziom Natężenia Děwięku LWA oraz Gwarantowany Poziom Natężenia Děwięku LWA są zgodne z wielkościami podanymi w tabelach. Procedura Oceny Zgodności.............................................. Annex V Ulm 12/02/2013 P. Lamelli Dyrektor ds. Globalnych Badań i Rozwoju – Produkty przenośne Posiadacz dokumentacji technicznej Typ (CSE____) Ciężar bez paliwa (Kg) Zasilanie (kW) Pojemność zbiornika oleju (cm3) Maksymalna długość prowadnicy (cm) Podziałka łańcucha (mm) Grubość łańcucha (mm) Mierzony Poziom Natężenia Dźwięku LWA (dB(A)) Gwarantowany Poziom Natężenia Dźwięku LWA (dB(A)) Ciśnienie akustyczne LpA (dB(A)) Wątpliwość KpA (dB(A)) Wibracja miejscowa ah (m/s2) Niepewność Kah (m/s2) Sieć – impedancja Zmax ( Ω)

Deklaracja zgodności z EN 61000-3-11 Zależnie od właściwości lokalnej sieci zasilania, korzystanie z produktu może powodować krótkotrwale spadki napięcia w momencie włączania urządzenia. Może to zakłócić pracę innych urządzeń elektrycznych, powodując np. chwilowe przygaśnięcie lampy. Jeżeli impedancja Zmax sieci zasilania jest niższa niż pokazana w tabeli (stosownie do modelu urządzenia), wspomniane zakłócenia nie będą miały miejsca. Wartość impedancji sieci można ustalić kontaktując się ze swoim dostawcą energii. POLSKI - 10
