INSTRUKCJA OBSŁUGI M53-190 ER MC CULLOCH

2000 május 8, "a környezet zajszennyezését illetŒen", 2000/14/EG. A zajszennyezését illetŒen lásd a Mıszaki adatok címı fejezetet. Alkalmazott szabványok: EN 836, ISO 11094, EN 55012. Bejelentett szerv: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, az EGK Tanácsa 2000. május 8-i, a környezet zajszennyezésével foglalkozó, 2000/14/EK sz. irányelvének VI. melléklete értelmében megfelelŒségértékelési jelentéseket adott ki. Huskvarna, 2012 november 29. Bengt Ahlund, Fejlesztési igazgató (A Husqvarna AB technikai dokumentációért felelŒs hivatalos képviselete.) Hungarian – 185 ZNACZENIE SYMBOLI Znaczenie symboli OSTRZE˚ENIE! W razie nieuwa˝nego lub nieprawid∏owego pos∏ugiwania si´ maszynà mo˝e ona staç si´ niebezpiecznym narz´dziem, mogàcym spowodowaç obra˝enia lub Êmierç u˝ytkownika lub innych osób. Przed przystàpieniem do pracy maszynà prosimy dok∏adnie i ze zrozumieniem zapoznaç si´ z treÊcià niniejszej instrukcji. Nigdy nie tankuj, gdy silnik jest uruchomiony. Powierzchnia goràca. WyjaÊnienie poziomów ostrze˝eƒ Wyst´pujà trzy poziomy ostrze˝eƒ. OSTRZE˚ENIE! Upewnij si´, czy w pobli˝u miejsca pracy nie ma osób nieupowa˝nionych. Aby zapobiec przypadkowemu uruchomieniu urzàdzenia, nale˝y zdjàç przewód zap∏onowy ze Êwiecy. Ostrze˝enie przed odrzucanymi i rykoszetujàcymi przedmiotami. Uwa˝aj na wirujàce no˝e. Chroƒ r´ce i nogi przed okaleczeniem. Ostrze˝enie: cz´Êci obrotowe. R´ce oraz stopy nale˝y utrzymywaç w odpowiedniej odleg∏oÊci. Niniejszy produkt zgodny jest z obowiàzujàcymi dyrektywami CE. Emisja ha∏asu do otoczenia zgodna z dyrektywà Wspólnoty Europejskiej. WartoÊç emisji dla maszyny podana zosta∏a w rozdziale Dane techniczne oraz na naklejce. Nigdy nie u˝ytkuj maszyny w pomieszczeniach lub w miejscach, w których brak jest wentylacji. Spaliny zawierajà tlenek w´gla — bezwonny, trujàcy gaz zagra˝ajàcy ˝yciu. Ryzyko eksplozji 186 – Polish

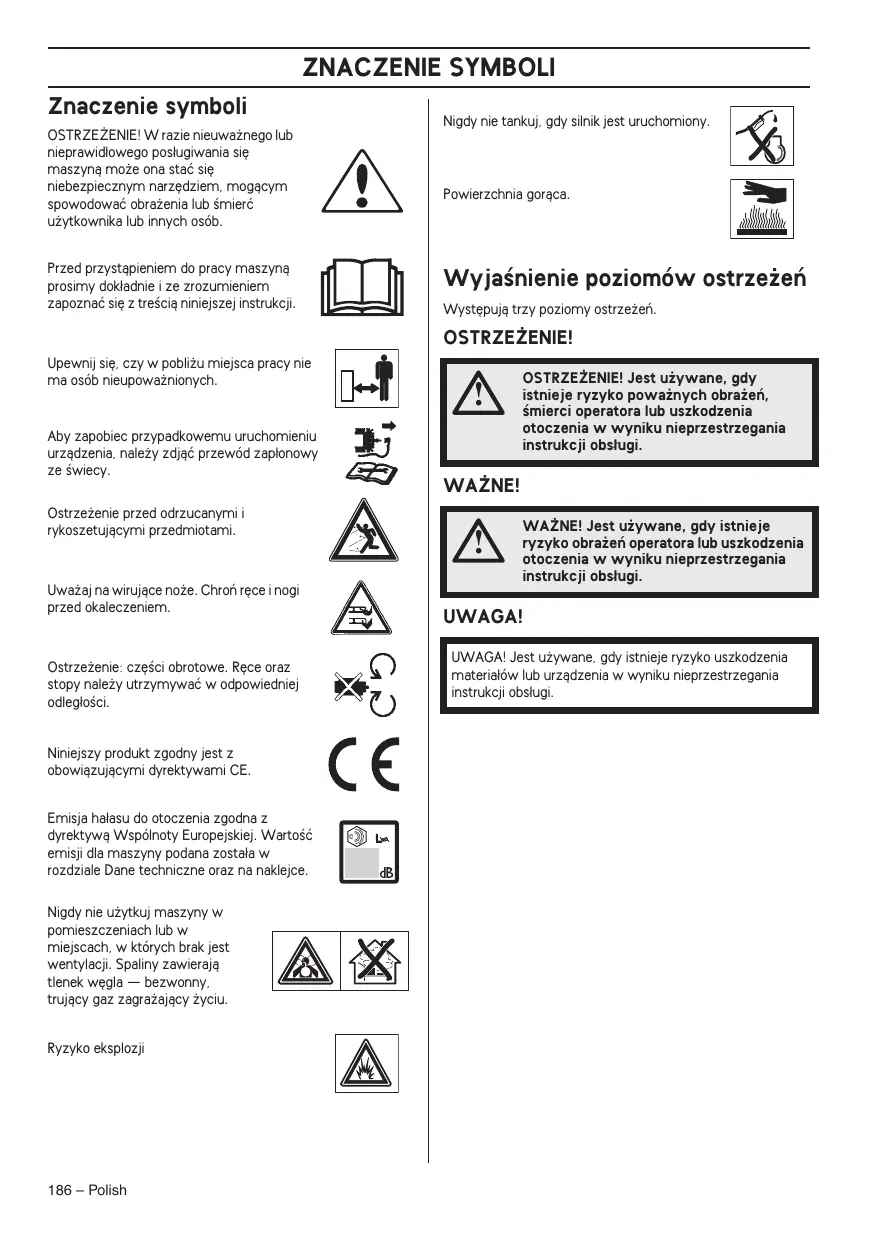

OSTRZE˚ENIE! Jest u˝ywane, gdy istnieje ryzyko powa˝nych obra˝eƒ, Êmierci operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obs∏ugi. WA˚NE!

WA˚NE! Jest u˝ywane, gdy istnieje ryzyko obra˝eƒ operatora lub uszkodzenia otoczenia w wyniku nieprzestrzegania instrukcji obs∏ugi. UWAGA! UWAGA! Jest u˝ywane, gdy istnieje ryzyko uszkodzenia materia∏ów lub urzàdzenia w wyniku nieprzestrzegania instrukcji obs∏ugi. OPIS Spis treÊci ZNACZENIE SYMBOLI Znaczenie symboli ..................................................... WyjaÊnienie poziomów ostrze˝eƒ ............................. OPIS Spis treÊci .................................................................. Szanowny Kliencie! .................................................... CO JEST CO? Opis zespo∏ów kosiarki? .............................................

Dzi´kujemy za wybór produktu McCulloch W ten sposób stajà si´ Paƒstwo cz´Êcià historii, która rozpocz´∏a si´ dawno temu, gdy McCulloch Corporation rozpocz´∏a produkcje silników w czasie II Wojny Âwiatowej. Od 1949 roku, w którym McCulloch zaprezentowa∏ swojà pierwszà lekkà jednoosobowà pi∏´ ∏aƒcuchowà, przemys∏ drzewny ju˝ nigdy nie by∏ taki sam. Linia innowacyjnych pil ∏aƒcuchowych by∏a kontynuowana przez dekady, a firma si´ rozwija∏a, najpierw przez silniki do samolotów i gokartów w latach pi´çdziesiàtych, a nast´pnie mini pi∏y ∏aƒcuchowe w latach szeÊçdziesiàtych. W latach siedemdziesiàtych i osiemdziesiàtych do oferty wprowadzono wykaszarki i dmuchawy.

W chwili obecnej McCulloch, jako cz∏onek grupy Husqvarna, kontynuuje tradycj´ mocnych silników, innowacji technicznych i wytrzyma∏ych konstrukcji, które by∏y naszymi cechami charakterystycznymi przez ponad pó∏ wieku. Obni˝anie zu˝ycia paliwa, emisji, poziomów ha∏asu, poprawianie bezpieczeƒstwa i wygody u˝ytkowania to nasze g∏ówne priorytety.

Mamy nadziej´, ˝e b´dà Paƒstwo zadowoleni ze swojego produktu McCulloch, poniewa˝ zosta∏ zaprojektowany tak, aby s∏u˝y∏ przez d∏ugie lata. Jego ˝ywotnoÊç mo˝na przed∏u˝yç, przestrzegajàc instrukcji obs∏ugi, serwisowania i konserwacji. W razie potrzeby profesjonalnej pomocy przy naprawie lub serwisowaniu, prosimy o kontakt z lokalizatorem serwisu (Service Locator) na www.mcculloch.com.

McCulloch nieustannie modernizuje swoje wyroby, w zwiàzku z czym zastrzega sobie prawo do wprowadzania zmian dotyczàcych m.in. wyglàdu produktów bez uprzedzenia. Instrukcj´ t´ mo˝na równie˝ znaleêç na stronie www.mcculloch.com.

Opis zespo∏ów kosiarki?

Dêwignia hamulca silnika 10 Filtr powietrza

Dêwignia nap´du 11 Obudowa zespo∏u koszàcego

Uchwyt rozrusznika 12 Zawór paliwa

Kolektor 13 Po∏àczenie wodne

Uchwyt, wysokoÊç uchwytu 14 Uzupe∏nianie paliwa

Dêwignia regulacji wysokoÊci koszenia 15 Nó˝

Pr´towy wskaênik poziomu oleju/ nape∏nianie oleju 16 Podk∏adka spr´˝ysta

Âwieca zap∏onowa 18 Instrukcja obs∏ugi 188 – Polish

Uwagi ogólne T∏umik W niniejszym rozdziale przedstawiono poszczególne zespo∏y zabezpieczajàce maszyny, omówiono ich funkcj´ oraz sposoby ich kontrolowania i konserwacji w celu zapewnienia prawid∏owego dzia∏ania.

OSTRZE˚ENIE! Nie wolno u˝ywaç maszyny z niesprawnymi zespo∏ami zabezpieczajàcymi. Je˝eli Twoja maszyna nie spe∏nia jakiegokolwiek z warunków kontrolnych, nale˝y jà oddaç do serwisu. Podczas pracy maszynà oraz po jej wy∏àczeniu t∏umik jest bardzo goràcy. Dotyczy to tak˝e pracy na biegu ja∏owym. Pami´taj o niebezpieczeƒstwie po˝aru, szczególnie gdy w pobli˝u znajdujà si´ ∏atwo palne materia∏y oraz/ lub gazy. Aby zapobiec przypadkowemu uruchomieniu urzàdzenia, nale˝y zdjàç przewód zap∏onowy ze Êwiecy. Obudowa zespo∏u koszàcego

Obudowa zespo∏u koszàcego ma za zadanie zmniejszaç wibracje oraz ograniczaç ryzyko odniesienia obra˝eƒ wskutek zetkni´cia si´ z no˝em. Sprawdzanie os∏ony ci´cia

OSTRZE˚ENIE! Nigdy nie u˝ywaj maszyny z uszkodzonym t∏umikiem lub bez niego. Uszkodzony t∏umik znacznie zwi´ksza ha∏as i niebezpieczeƒstwo po˝aru. Miej zawsze w pobli˝u sprz´t gaÊniczy.

Zadaniem t∏umika jest ograniczenie do minimum poziomu ha∏asu i odrzucanie spalin poza stref´ pracy operatora. Kontrola stanu t∏umika

Sprawdzaj regularnie, czy t∏umik jest nienaruszony i dobrze zamocowany. Sprawdê, czy obudowa zespo∏u koszàcego jest ca∏a i czy nie ma na niej ˝adnych widocznych uszkodzeƒ, np. p´kni´ç. Dêwignia hamulca silnika

Hamulec silnika przeznaczony jest do zatrzymywania silnika. Silnik powinien zatrzymywaç si´ z chwilà puszczenia dêwigni hamulca silnika. Kontrola dêwigni hamulca silnikowego Ustaw kosiark´ na pe∏en gaz, a nast´pnie uwolnij dêwigni´ hamulca. Hamulec silnika musi zawsze byç tak wyregulowany, aby silnik zatrzymywa∏ si´ w ciàgu 3 sekund. Polish – 189

WA˚NE! Aby zapobiec przypadkowemu uruchomieniu urzàdzenia, nale˝y zdjàç przewód zap∏onowy ze Êwiecy. Kolektor

Zamocowaç haki na górnej kraw´dzi podwozia.

UmieÊciç spód pojemnika na traw´ w otworze wyrzutowym. Uchwyt Monta˝ Uchwyt górny UmieÊç rurowà konstrukcj´ uchwytu bezpoÊrednio naprzeciw dolnej cz´Êci uchwytu. Dokr´ç pokr´t∏a. Ustawienia WysokoÊç uchwytu

Zespó∏ rozdrabniajàcy

PodnieÊ os∏on´ wyrzutu, aby zamontowaç/ zdemontowaç zaÊlepk´ do mulczowania. Poluzuj dolne pokr´t∏a. Zamontuj spr´˝yn´ na haku ramy.

Ustawiç wysokoÊç. Dokr´ç pokr´t∏a. WysokoÊç koszenia UWAGA! Nie ustawiaj zbyt ma∏ej wysokoÊci koszenia, gdy˝ w razie nierównoÊci terenu no˝e mogà zawadzaç o pod∏o˝e. Przesunàç dêwigni´ do ty∏u, do pozycji wy˝szej wysokoÊci ci´cia lub do przodu, aby zmniejszyç wysokoÊç ci´cia. 190 – Polish Uzupe∏nianie oleju

Przy dostawie zbiornik oleju jest pusty. Nalewaj oleju powoli. Patrz wskazówki pod nag∏ówkiem "Konserwacja". Olej silnikowy nale˝y wymieniç po raz pierwszy po 5 godzinach jazdy.

Tankowanie OSTRZE˚ENIE! W∏àczanie silnika w zamkni´tych lub êle wentylowanych pomieszczeniach mo˝e byç przyczynà Êmierci wskutek uduszenia lub zatrucia tlenkiem w´gla.

Zawsze u˝ywaj kanistra na benzyn´, aby uniknàç jej rozlania. Paliwo i jego opary sà bardzo ∏atwo palne. Wdychanie oparów paliwa lub kontakt paliwa ze skórà mo˝e doprowadziç do powa˝nych obra˝eƒ. Zachowuj ostro˝noÊç i zapewnij dobrà wentylacj´ podczas post´powania z paliwem. Korek wlewowy otwieraj ostro˝nie, poniewa˝ wewnàtrz zbiornika mo˝e panowaç nadciÊnienie. OczyÊç korek wlewowy i powierzchni´ wokó∏ niego. Po zatankowaniu dok∏adnie zakr´ç korek wlewowy. Zaniedbanie mo˝e doprowadziç do powstania po˝aru. Spaliny silnikowe majà wysokà temperatur´ , mogà zawieraç iskry, które mogà si´ staç przyczynà po˝aru. Nigdy nie w∏àczaj maszyny w pomieszczeniach zamkni´tych lub w pobli˝u materia∏ów ∏atwopalnych! Nie pal tytoniu i nie pozostawiaj goràcych przedmiotów w pobli˝u paliwa. Paliwo UWAGA! Maszyna wyposa˝ona jest w silnik czterosuwowy. Dopilnuj, aby w zbiorniku oleju zawszy by∏a wystarczajàca iloÊç oleju. Przed uruchomieniem przenieÊ maszyn´ na odleg∏oÊç co najmniej 3 m od miejsca tankowania. Nigdy nie uruchamiaj maszyny, gdy:

Je˝eli rozla∏eÊ paliwo lub olej silnikowy na maszyn´ wytrzyj dok∏adnie maszyn´ i poczekaj, a˝ wyschnà resztki benzyny.

Je˝eli obla∏eÊ paliwem siebie lub swoje ubranie, zmieƒ ubranie. Pêrzemyj te cz´Êci cia∏a, które mia∏y stycznoÊç z paliwem. U˝yj wody I myd∏a.

Paliwo wycieka z maszyny. Regularnie sprawdzaj szczelnoÊç korka wlewowego i przewodów paliwowych. Benzyna

Stosuj benzyn´ bezo∏owiowà lub o∏owiowà wysokiej jakoÊci.

Zaleca si´ benzyn´ co najmniej 90-oktanowà (RON). Stosowanie benzyny o liczbie oktanowej mniejszej ni˝ 90 powoduje stukanie. Prowadzi to do przegrzania silnika, co mo˝e byç przyczynà jego powa˝nego uszkodzenia.

Nale˝y stosowaç benzyn´ dostosowanà do wymogów Êrodowiska naturalnego, tzw. benzyn´ alkalitowà, je˝eli taka jest dost´pna. Transport i przechowywanie

Maszyn´ i paliwo nale˝y przechowywaç i transportowaç w taki sposób, aby w razie ewentualnego wycieku paliwa i powstania oparów nie zachodzi∏o ryzyko wyst´powania iskier lub otwartego p∏omienia, np. w pobli˝u maszyn i silników elektrycznych, kontaktów elektrycznych/ prze∏àczników pràdu lub kot∏ów.

Do przechowywania i transportowania paliwa nale˝y u˝ywaç pojemników specjalnie przeznaczonych do tego celu i zatwierdzonych. Olej silnikowy UWAGA! Przed uruchomieniem kosiarki sprawdê poziom oleju. Za niski poziom oleju mo˝e spowodowaç powa˝ne uszkodzenie silnika. Patrz wskazówki podane w rozdziale „Konserwacja”.

OSTRZE˚ENIE! Przed przystàpieniem do tankowania, wy∏àcz silnik i odczekaj kilka minut a˝ ostygnie. D∏u˝sze przechowywanie

Przed odstawieniem maszyny na d∏u˝sze przechowywanie nale˝y opró˝niç zbiornik paliwa. Dowiedz si´ na najbli˝szej stacji benzynowej, co nale˝y zrobiç z nie zu˝ytym paliwem. Olej silnikowy nale˝y wymieniç po raz pierwszy po 5 godzinach jazdy. Informacje na temat zalecanego rodzaju oleju znajdujà si´ w Danych technicznych. Nigdy nie stosuj oleju do silników dwusuwowych. Polish – 191 DZIA¸ANIE Ârodki ochrony osobistej Podczas u˝ywania maszyny nale˝y zawsze mieç na sobie zatwierdzone przez odpowiednie w∏adze Êrodki ochrony osobistej. Srodki ochrony osobistej nie eliminujà ryzyka odniesienia obra˝eƒ, natomiast ograniczajà ich rozmiar w razie zaistnienia wypadku. PoproÊ swojego dealera o pomoc w wyborze Êrodków ochrony osobistej.

Nigdy nie pozwól, aby dzieci lub osoby nie przeszkolone w obchodzeniu si´ z maszynà, u˝ytkowa∏y jà lub konserwowa∏y. Zawsze nale˝y stosowaç:

Stosuj ochronniki s∏uchu, gdy poziom ha∏asu przekracza 85 db.

Mocne, przeciwpoÊlizgowe, wysokie obuwie ochronne lub obuwie robocze.

D∏ugie spodnie z mocnej tkaniny. Nie zak∏adaj krótkich spodni, nie chodê w sanda∏ach lub bez obuwia.

W razie potrzeby nale˝y stosowaç r´kawice ochronne, np. podczas monta˝u, przeglàdu lub czyszczenia osprz´tu tnàcego Maszyna nie powinna byç obs∏ugiwana przez osoby o zmniejszonych zdolnoÊciach fizycznych lub umys∏owych, które z powodów zdrowotnych nie mogà jej obs∏ugiwaç bez nadzoru osoby odpowiedzialnej za ich bezpieczeƒstwo. Nigdy nie pozwalaj u˝ywaç maszyny innej osobie nie upewniwszy si´, ˝e przyswoi∏a sobie ona treÊç Instrukcji obs∏ugi. Ogólne zasady bezpieczeƒstwa W niniejszym rozdziale opisane zosta∏y podstawowe zasady bezpieczeƒstwa obowiàzujàce podczas obs∏ugi urzàdzenia. Nic nie zastàpi jednak doÊwiadczenia i profesjonalnych umiej´tnoÊci.

Przed przystàpieniem do pracy maszynà prosimy dok∏adnie i ze zrozumieniem zapoznaç si´ z treÊcià niniejszej instrukcji.

Pami´taj o tym, ˝e operator ponosi odpowiedzialnoÊç za wypadki i zagro˝enie dla innych ludzi i ich w∏asnoÊci

Maszyna musi byç utrzymywana w czystoÊci. Znaki i naklejki muszà byç ca∏kowicie czytelne. Kieruj si´ zawsze zdrowym rozsàdkiem Nie jest mo˝liwe omówienie wszystkich sytuacji, w jakich potencjalnie mo˝esz si´ znaleêç. Zawsze zachowuj ostro˝noÊç i kieruj si´ zdrowym rozsàdkiem. Nic nie zastàpi jednak doÊwiadczenia i profesjonalnych umiej´tnoÊci. W razie niepewnoÊci zasi´gnij porady eksperta. Zwróç si´ w tym celu do punktu sprzeda˝y, warsztatu serwisowego lub doÊwiadczonego u˝ytkownika pi∏y. Nigdy nie podejmuj si´ zadaƒ przekraczajàcych Twoje si∏y i umiej´tnoÊci!

OSTRZE˚ENIE! Podczas pracy urzàdzenie niniejsze wytwarza pole elektromagnetyczne. W pewnych okolicznoÊciach pole to mo˝e zak∏ócaç prac´ aktywnych lub pasywnych implantów medycznych. Przed przystàpieniem do pracy z maszynà w celu ograniczenia ryzyka powa˝nych lub Êmiertelnych obra˝eƒ, osoby posiadajàce implanty medyczne powinny skonsultowaç si´ z lekarzem oraz ich producentem. 192 – Polish OSTRZE˚ENIE! W razie nieuwa˝nego lub nieprawid∏owego pos∏ugiwania si´ maszynà mo˝e ona staç si´ niebezpiecznym narz´dziem, mogàcym spowodowaç obra˝enia lub Êmierç u˝ytkownika lub innych osób. Nigdy nie u˝ywaj maszyny, gdy jesteÊ zm´czony bàdê znajdujesz si´ pod wp∏ywem alkoholu lub leków, które mogà wp∏ywaç ujemnie na wzrok, zdolnoÊç oceny sytuacji i panowanie nad wykonywanymi ruchami.

OSTRZE˚ENIE! Nie autoryzowane zmiany lub/oraz akcesoria mogà byç przyczynà powa˝nych obra˝eƒ lub Êmierci u˝ytkownika bàdê innych osób. Pod ˝adym pozorem nie wolno zmieniaç ani modyfikowaç fabrycznej konstrukcji maszyny bez zezwolenia wydanego przez producenta. Nie wolno dokonywaç w maszynie zmian stanowiàcych modyfikacj´ jej oryginalnej wersji. Nie u˝ywaj maszyny, je˝eli podejrzewasz, ˝e ktoÊ inny wprowadzi∏ w niej zmiany. Nie wolno pracowaç maszynà uszkodzonà. Stosuj si´ do instrukcji dotyczàcych konserwacji, kontroli i obs∏ugi technicznej podanych w niniejszej instrukcji obs∏ugi. Niektóre czynnoÊci konserwacyjne i obs∏ugowe muszà byç wykonane przez przeszkolonego i wykwalifikowanego specjalist´. Zawsze nale˝y u˝ywaç wy∏àcznie oryginalnych cz´Êci zamiennych. DZIA¸ANIE Bezpieczeƒstwo miejsca pracy

Przed przystàpieniem do koszenia usuƒ z trawnika ga∏´zie, kamienie itp.

Przedmioty uderzane przez koƒcówk´ tnàcà mogà byç wyrzucane z du˝à si∏à i powodowaç obra˝enia osób lub uszkodzenia przedmiotów. Osoby oraz zwierz´ta muszà si´ znajdowaç w bezpiecznej odleg∏oÊci.

Nie nale˝y u˝ywaç maszyny w z∏ych warunkach atmosferycznych. Np. w czasie g´stej mg∏y, du˝ych opadów, silnego wiatru, du˝ego mrozu itp. Praca przy z∏ej pogodzie powoduje zm´czenie i wià˝e si´ z dodatkowymi zagro˝eniami, np. Êliskie pod∏o˝e.

Obserwuj otoczenie, aby upewniç si´, ˝e w pobli˝u nie ma nic, co mo˝e mieç wp∏yw na sprawowanie przez Ciebie kontroli nad maszynà.

Nale˝y uwa˝aç na korzenie, kamienie, ga∏´zie, wg∏´bienia, rowy itp. Wysoka trawa mo˝e przes∏oniç przeszkody.

Koszenie na zboczach mo˝e byç niebezpieczne. Nie u˝ywaj kosiarki na bardzo stromych zboczach. Nie nale˝y u˝ywaç kosiarki, gdy pochy∏oÊç terenu przekracza 15 stopni.

Na terenie pochy∏ym nale˝y pracowaç w kierunku prostopad∏ym do zbocza. O wiele ∏atwiej jest przemieszczaç si´ w poprzek zbocza ni˝ w gór´ i w dó∏.

Nale˝y uwa˝aç podczas zbli˝ania si´ do naro˝ników lub innych obiektów, które mogà ograniczaç widocznoÊç.

Nigdy nie unoÊ ani nie przenoÊ kosiarki, gdy silnik jest uruchomiony. Je˝eli potrzebujesz unieÊç kosiark´, wy∏àcz najpierw silnik i zdejmij przewód ze Êwiecy zap∏onowej.

Przechodzàc na inne miejsce pracy nale˝y wy∏àczyç silnik, np. przemieszczajàc kosiark´ po Êcie˝kach ˝wirowych, pod∏o˝u kamiennym, asfalcie itp.

Nie biegaj z maszynà, gdy jest uruchomiona. Prowadzàc kosiark´ nale˝y chodziç umiarkowanym krokiem.

Przed przystàpieniem do zmiany wysokoÊci koszenia wy∏àcz silnik. Nigdy nie wykonuj czynnoÊci regulacyjnych, gdy silnik jest uruchomiony.

Nigdy nie pozostawiaj urzàdzenia bez nadzoru, gdy uruchomiony jest silnik. Wy∏àcz silnik. Upewniç si´, ˝e osprz´t tnàcy przesta∏ si´ obracaç.

W razie najechania na twardy przedmiot lub w razie powstania wibracji nale˝y maszyn´ zatrzymaç. Zdejmij przewód ze Êwiecy zap∏onowej. Sprawdê, czy maszyna nie jest uszkodzona. Napraw maszyn´, jeÊli zosta∏a uszkodzona. G∏ówne techniki pracy

Zawsze, nale˝y u˝ywaç ostrego ostrza, aby uzyskaç optymalne rezultaty. T´pe ostrze powoduje nierówne ci´cie, a trawa staje si´ ˝ó∏ta na powierzchni ci´cia.

Nigdy nie koÊ trawy krócej ni˝ o 1/3 d∏ugoÊci. Jest to szczególnie wa˝ne w okresach suszy. Zacznij koszenie stosujàc du˝à wysokoÊç koszenia. Nast´pnie sprawdê efekt koszenia i ewentualnie obni˝ wysokoÊç koszenia. Je˝eli trawa jest bardzo wysoka, prowadê kosiark´ powoli. Ewentualnie koÊ dwa razy w tym samym miejscu.

Kosiç za ka˝dym razem w ró˝nych kierunkach, aby uniknàç powstawania pasów na trawniku. Pracuj bezpiecznie

Kosiarka przeznaczona jest wy∏àcznie do koszenia trawników. Wszelkie inne zastosowania sà zabronione.

Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej.

Nie uruchamiaj kosiarki, je˝eli nó˝ i wszystkie pokrywy nie sà zamontowane. W przeciwnym razie nó˝ mo˝e spaÊç i spowodowaç obra˝enia.

Staraj si´, aby nó˝ nie uderza∏ w ˝adne przedmioty, jak np. kamienie, korzenie itp. Mo˝e to doprowadziç do st´pienia si´ no˝a i do wykrzywienia si´ wa∏ka silnika. Wykrzywiony wa∏ek powoduje brak wywa˝enia i silne drgania, co z kolei grozi obluzowaniem si´ no˝a.

Dêwigni hamulca nie wolno unieruchamiaç przyczepiajàc jà do uchwytu, tak aby trwale do niego przylega∏a, gdy maszyna jest w ruchu.

Ustaw kosiark´ na równym i p∏askim pod∏o˝u, a nast´pnie uruchom jà. Dopilnuj, aby nó˝ nie dotyka∏ do pod∏o˝a, ani do ˝adnego przedmiotu.

Ustawiaç si´ zawsze za maszynà. Podczas koszenia wszystkie ko∏a muszà pozostawaç na ziemi, nale˝y trzymaç uchwyt obiema r´kami. R´ce i stopy, nale˝y trzymaç z dala od obracajàcych si´ ostrzy.

Nie przechylaç urzàdzenia kiedy uruchomiony jest silnik.

Nale˝y zwróciç szczególnà uwag´ podczas ciàgni´cia maszyny w kierunku do siebie. Transport i przechowywanie

Zabezpiecz sprz´t w czasie transportu, aby uniknàç uszkodzeƒ oraz wypadków.

Przechowuj pi∏´ ∏aƒcuchowà, tak aby by∏a niedost´pna dla dzieci i osób niepowo∏anych.

Maszyn´ oraz akcesoria nale˝y przechowywaç w miejscu suchym i zabezpieczonym przed mrozem.

Patrz rozdzia∏ „Obchodzenie si´ z paliwem”, aby dowiedzieç si´ wi´cej na temat transportu i przechowywania paliwa. Polish – 193 DZIA¸ANIE Uruchamianie i wy∏àczanie Przed uruchomieniem

Silnik zatrzymuje si´ po uwolnieniu dêwigni hamulca silnika.

Zamknij zawór paliwa. OSTRZE˚ENIE! Przed przystàpieniem do pracy maszynà prosimy dok∏adnie i ze zrozumieniem zapoznaç si´ z treÊcià niniejszej instrukcji. Stosuj Êrodki ochrony osobistej. Patrz wskazówki podane pod rubrykà Ârodki ochrony osobistej.

Upewnij si´, czy w pobli˝u miejsca pracy nie ma osób nieupowa˝nionych.

Wykonaj przeglàd codzienny. Patrz wskazówki podane w rozdziale „Konserwacja”.

Dopilnuj, aby przewód by∏ dobrze za∏o˝ony na Êwiecy zap∏onowej. Uruchamianie Otwórz zawór paliwa.

Podczas uruchamiania silnika nale˝y trzymaç dêwigni´ hamulca silnika przyciÊni´tà do uchwytu.

Przed pociàgni´ciem kosiarki do siebie wy∏àcz nap´d i popchnij jà do przodu na odleg∏oÊç oko∏o 10 cm. 194 – Polish KONSERWACJA Uwagi ogólne

OSTRZE˚ENIE! U˝ytkownikowi wolno wykonywaç tylko te czynnoÊci konserwacyjne i serwisowe, które sà opisane w niniejszej instrukcji obs∏ugi. Wi´ksze i bardziej skomplikowane prace powinny byç wykonywane w warsztacie serwisowym. Aby zapobiec przypadkowemu uruchomieniu urzàdzenia, nale˝y zdjàç przewód zap∏onowy ze Êwiecy. Je˝eli maszyna nie jest prawid∏owo konserwowana i nie jest poddawana profesjonalnie wykonywanym naprawom oraz/lub obs∏ugom technicznym, jej okres u˝ytkowy jest krótszy oraz wi´ksze jest ryzyko wypadków. Je˝eli potrzebujesz wi´cej informacji, skontaktuj si´ z najbli˝szym warsztatem serwisowym. Poziom oleju Podczas sprawdzania oleju kosiarka powinna staç na równym pod∏o˝u. Sprawdê poziom oleju za pomocà pr´towego wskaênika poziomu oleju, znajdujàcego si´ przy korku wlewu oleju.

• Zdjàç korek wlewu oleju i wytrzeç do sucha pr´towy wskaênik poziomu oleju.
• W∏o˝yç wskaênik na miejsce. Korek wlewu oleju musi byç ca∏kowicie wkr´cony, aby wskazanie poziomu oleju by∏o prawid∏owe.
• Je˝eli poziom oleju jest zbyt niski, dolej oleju, tak aby jego poziom si´ga∏ do górnego oznaczenia na pr´towym wskaêniku poziomu oleju. Osprz´t tnàcy

UWAGA! Po pochyleniu kosiarki upewnij si´, ˝e filtr powietrza znajduje si´ zawsze w najwy˝szym po∏o˝eniu.

Plan konserwacji Przed uruchomieniem Przeglàd cotygodniowy Kontrola ogólna Âwieca zap∏onowa Filtr powietrza Czyszczenie zewn´trzne T∏umik* Skontroluj, czy narz´dzia tnàce nie sà uszkodzone bàdê p´kni´te. Uszkodzone narz´dzia tnàce nale˝y wymieniç na nowe. Skrupulatnie przestrzegaj, aby nó˝ zawsze by∏ dobrze naostrzony i prawid∏owo wywa˝ony. UWAGA! Po naostrzeniu no˝e nale˝y wywa˝yç. Wywa˝anie, wymiana lub ostrzenie no˝a tnàcego powinna byç przeprowadzona w centrum serwisowym. No˝e uszkodzone wskutek najechania na przeszkod´ nale˝y wymieniç. Pozwól, niech warsztat obs∏ugowy zdecyduje, czy nó˝ mo˝na naostrzyç czy trzeba wymieniç. Zawsze nale˝y u˝ywaç wy∏àcznie oryginalnych cz´Êci zamiennych. W planie konserwacji mo˝esz zobaczyç, które cz´Êci maszyny wymagajà konserwacji i w jakich odst´pach czasu nale˝y jà wykonywaç. Odst´py czasu sà skalkulowane przy za∏o˝eniu codziennego u˝ytkowania maszyny i mogà si´ ró˝niç przy innej intensywnoÊci u˝ytkowania. Podczas czyszczenia pod os∏onà ci´cia, obróciç maszyn´ tak, by Êwieca zap∏onowa by∏a skierowana w gór´. Opró˝nij zbiornik paliwa. Wymiana no˝y

Przeglàd miesi´czny OSTRZE˚ENIE! Wykonujàc czynnoÊci serwisowe i konserwacyjne przy osprz´cie tnàcym u˝ywaj zawsze solidnych r´kawic ochronnych. No˝e sà bardzo ostre i ∏atwo si´ o nie skaleczyç. System paliwowy Poziom oleju Osprz´t tnàcy Demonta˝

• Odkr´ç Êrub´ mocujàcà nó˝. Obudowa zespo∏u koszàcego* Regulacja linki sprz´g∏a Dêwignia hamulca silnika* *Patrz wskazówki w rozdziale „Zespo∏y zabezpieczajàce maszyny”. Kontrola ogólna

Sprawdê, czy Êruby i nakr´tki sà dokr´cone. Czyszczenie zewn´trzne

Za pomocà szczotki oczyÊç kosiark´ z liÊci, trawy itp. Nie u˝ywaç myjek wysokociÊnieniowych do czyszczenia maszyny. Nigdy nie polewaç wody bezpoÊrednio na silnik. OczyÊç otwory wlotowe powietrza w obudowie rozrusznika. Sprawdê stan rozrusznika i linki.

Wymieniç stary nó˝. Upewniç si´, ˝e wspornik no˝a nie jest uszkodzony. Sprawdê tak˝e, czy Êruba mocujàca no˝a jest ca∏a i czy wa∏ek silnika nie jest wygi´ty. Monta˝

• Upewniç si´, ˝e nó˝ jest prawid∏owo wyÊrodkowany na wa∏ku. Polish – 195 KONSERWACJA

Za∏ó˝ podk∏adk´ i dokr´ç mocno Êrub´. Ârub´ nale˝y dokr´caç momentem 45-60 Nm. M46-160AWRPX, M53AWRPX,

D∏ugoÊç linki sprz´g∏a mo˝na precyzyjnie wyregulowaç przy u˝yciu Êruby regulacyjnej.

Obracaç ostrzem no˝a za pomocà r´ki i sprawdziç, czy obraca si´ swobodnie. Przeprowadziç ruch testowy urzàdzenia. Âwieca zap∏onowa UWAGA! Stosuj wy∏àcznie Êwiece zalecane przez producenta. Niew∏aÊciwa Êwieca mo˝e byç przyczynà zatarcia t∏oka/cylindra.

Je˝eli maszyna ma ma∏à moc, trudno jest jà uruchomiç lub pracuje nierówno na biegu ja∏owym, nale˝y zawsze sprawdziç najpierw stan Êwiecy zap∏onowej, zanim podj´te zostanà inne Êrodki zaradcze. JeÊli Êwieca zap∏onowa jest zabrudzona, nale˝y jà wyczyÊciç i sprawdziç, czy odst´p mi´dzy elektrodami wynosi 0,5 mm. W razie potrzeby wymieƒ je na nowe. Filtr powietrza

Zdejmij pokryw´ filtra powietrza, a nast´pnie wyjmij filtr. Ca∏kowite oczyszczenie filtra po pewnym okresie u˝ytkowania nie jest mo˝liwe. Dlatego te˝ filtr nale˝y regularnie (w sta∏ych odst´pach czasu) wymieniaç na nowy. Uszkodzony filtr powietrza nale˝y natychmiast wymieniç na nowy. Zak∏adajàc filtr powietrza dopilnuj, aby szczelnie przylega∏ do uchwytu filtra. OczyÊç filtr papierowy

OczyÊç filtr postukujàc nim lekko o równe pod∏o˝e. Do czyszczenia filtra nigdy nie u˝ywaj spr´˝onego powietrza lub rozpuszczalników zawierajàcych rop´ naftowà, jak np. nafta. OczyÊç filtr gàbkowy

Regulacja linki sprz´g∏a M53-190RP

D∏ugoÊç linki sprz´g∏a mo˝na precyzyjnie wyregulowaç przy u˝yciu Êruby regulacyjnej. Wyjmij filtr piankowy. Wymyj filtr dok∏adnie w letniej wodzie z dodatkiem myd∏a. Po umyciu wyp∏ucz filtr starannie czystà wodà. WyciÊnij go i pozostaw do wyschni´cia. UWAGA! Czyszczenie powietrzem pod zbyt wysokim ciÊnieniem mo˝e uszkodziç tworzywo, z którego filtr jest wykonany. Po oczyszczeniu naolej filtr olejem silnikowym. Wytrzeç nadmiar oleju naciskajàc czystà szmatkà na filtr. Wymiana oleju

JeÊli regulacja precyzyjna nie wystarczy, d∏ugoÊç linki mo˝na wyregulowaç zgrubnie. Link´ mo˝na wyd∏u˝yç przy u˝yciu precyzyjnej Êruby regulacyjnej. Regulacj´ zgrubnà d∏ugoÊci linki sprz´g∏a mo˝na przeprowadziç, zaczepiajàc jà o ró˝ne uchwyty na prowadnicy sprz´g∏a. Nast´pnie nale˝y przeprowadziç regulacj´ precyzyjnà.

196 – Polish Opró˝nij zbiornik paliwa. Odkr´ç korek wlewu oleju. UmieÊciç odpowiednie naczynie do zebrania oleju. SpuÊç olej przechylajàc silnik tak, aby olej wyciek∏ przez otwór wlewowy. Po pochyleniu kosiarki upewnij si´, ˝e filtr powietrza znajduje si´ zawsze w najwy˝szym po∏o˝eniu. Dowiedz si´ w najbli˝szej stacji paliw, co nale˝y zrobiç z pozosta∏ym nadmiarem oleju silnikowego. Nalej nowego oleju silnikowego wysokiej jakoÊci. Patrz instrukcja w cz´Êci „Dane techniczne”. Sprawdê, czy korek wlewu paliwa i jego uszczelka nie sà uszkodzone. Sprawdê wà˝ paliwowy. W razie potrzeby wymieƒ go na nowy. DANE TECHNICZNE Dane techniczne M46160AWRPX M53160AWRPX M53190AWRPX M53-190RP Producent silnika Honda Honda Honda Honda PojemnoÊç cylindra, cm 3

Nominalna moc silnika, kW (patrz uwaga 1) 2,9 2,9 3,8 3,8 Âwieca zap∏onowa

Poziom mocy akustycznej, mierzony dB(A)

Poziom mocy akustycznej, gwarantowany LWAdB(A)

Masa Maszyna z pustymi zbiornikami, kg Emisje ha∏asu (Patrz ad. 2) Poziomy g∏oÊnoÊci (patrz ad. 3) Poziom ciÊnienia akustycznego przy uchu operatora, dB(A) Poziomy wibracji, a hveq (patrz ad. 4) Uchwyt, m/s2 Zespó∏ koszàcy Uwaga 1: Moc silnika podana jest jako Êrednia, wyjÊciowa moc znamionowa (przy podanych obrotach) dla typowego modelu produkowanego silnika zmierzonego wg normy SAE J1349/ISO1585. WartoÊci dla silników produkowanych masowo mogà byç inne. Aktualna moc wyjÊciowa zainstalowanego na maszynie silnika zale˝eç b´dzie od pr´dkoÊci obrotowej, warunków otoczenia oraz innych wartoÊci. Uwaga 2: Emisj´ ha∏asu do otoczenia zmierzono jako moc akustycznà (L WA), zgodnie z dyrekrywà WE 2000/14/EG. Uwaga 3: Poziom ciÊnienia akustycznego zgodnie z EN 836. Odnotowane dane dla ciÊnienia akustycznego majà typowe rozproszenie statystyczne (odchylenie standardowe) w wysokoÊci 1,2 dB (A). Uwaga 4: Poziom wibracji zgodnie z EN 836. Odnotowane dane dla poziomu wibracji majà typowe rozproszenie statystyczne (odchylenie standardowe) w wysokoÊci 0,2 m/s 2. *Nale˝y stosowaç olej silnikowy o jakoÊci SF, SG, SH, SJ lub wy˝szej. Nale˝y zapoznaç si´ z tabelà lepkoÊci oleju umieszczonà w instrukcji producenta silnika i wybraç optymalnà lepkoÊç, na podstawie przewidywanej temperatury zewn´trznej. Polish – 197 DANE TECHNICZNE Zapewnienie o zgodnoÊci z normami WE (Dotyczy tylko Europy) Husqvarna AB, SE-561 82 Huskvarna, Szwecja, tel. +46-36-146500, niniejszym zapewnia, ˝e kosiarki McCulloch M46160AWRPX, M53-160AWRPX, M53-190AWRPX, M53-190RP poczàwszy od maszyn z numerami seryjnymi od 13XXXXXXX i kolejne sà zgodne z przepisami zawartymi w DYREKTYWACH RADY:

z 17 maja, 2006 „dotyczàca maszyn” 2006/42/EC

dyrektywie 2004/108/EEC z dn. 15 grudnia 2004 r., "dotyczàcej kompatybilnoÊci elektromagnetycznej".

dyrektywie 2000/14/EG z dn. 8 maja 2000 r., "dotyczàcej emisji ha∏asu do otoczenia". OdnoÊnie informacji dotyczàcych emisji ha∏asu patrz rozdzia∏ Dane techniczne. Zastosowano nast´pujàce normy: EN 836, ISO 11094, EN 55012. Zg∏oszony organ: 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, wyda∏ raporty dotyczàce zgodnoÊci z aneksem VI DYREKTYWY RADY z dnia 8 maja 2000 ”dotyczàcej emisji ha∏asu” 2000/14/EC. Huskvarna 29 listopada 2012 r. Bengt Ahlund, Szef ds. Rozwoju Produkcji (Autoryzowany przedstawiciel Husqvarna AB oraz osoba odpowiedzialna za dokumentacje technicznà.) 198 – Polish
