HASZNÁLATI ÚTMUTATÓ CSE 2040 MC CULLOCH

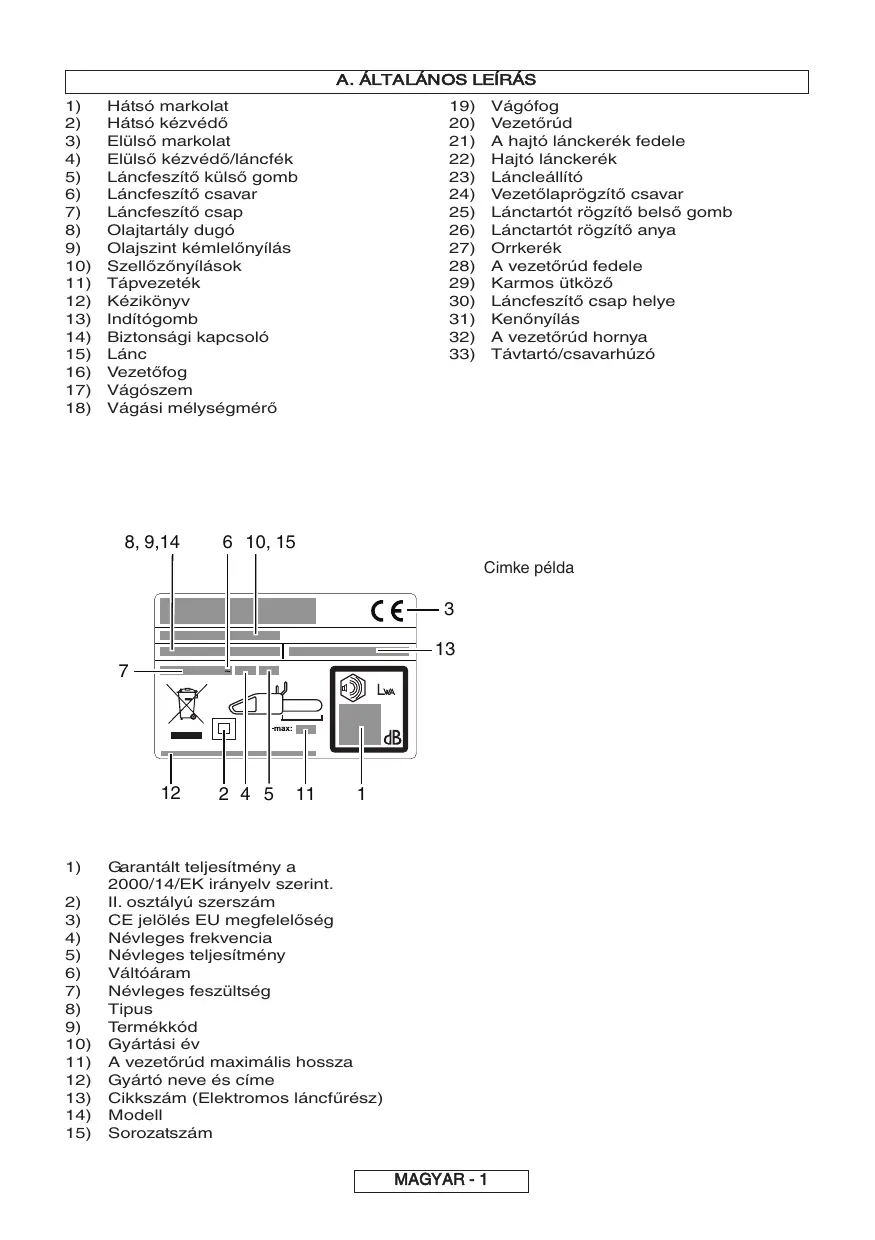

10) 11) 12) 13) 14) 15) 16) 17) 18) 19) 20) 21) 22) 23) 24) 25) 26) 27) 28) 29) 30) 31) 32) 33) Hátsó markolat Hátsó kézvédő Elülső markolat Elülső kézvédő/láncfék Láncfeszítő külső gomb Láncfeszítő csavar Láncfeszítő csap Olajtartály dugó Olajszint kémlelőnyílás Szellőzőnyílások Tápvezeték Kézikönyv Indítógomb Biztonsági kapcsoló Lánc Vezetőfog Vágószem Vágási mélységmérő 8, 9,14 Vágófog Vezetőrúd A hajtó lánckerék fedele Hajtó lánckerék Láncleállító Vezetőlaprögzítő csavar Lánctartót rögzítő belső gomb Lánctartót rögzítő anya Orrkerék A vezetőrúd fedele Karmos ütköző Láncfeszítő csap helye Kenőnyílás A vezetőrúd hornya Távtartó/csavarhúzó 6 10, 15 Cimke példa

Garantált teljesítmény a 2000/14/EK irányelv szerint.

II. osztályú szerszám

CE jelölés EU megfelelőség Névleges frekvencia Névleges teljesítmény Váltóáram Névleges feszültség Tipus Termékkód Gyártási év A vezetőrúd maximális hossza Gyártó neve és címe Cikkszám (Elektromos láncfűrész) Modell Sorozatszám MAGYAR - 1

B. BIZTONSÁGI ELŐÍRÁSOK

SZIMBÓLUMOK Vágófog iránya Figyelem! Figyelmesen olvassa el a kézikönyvet Mindig két kézzel tartsa a gépet. Biztonságvédelmi csizma Visszacsapódási reakció veszélye Védősisak, fülvédő és védőszemüveg vagy védőálarc 10 m Esőtől vagy nedvességtől védve tartandó Vágásálló kesztyű Láncolaj Vágásálló hosszúnadrág Ne tegye… Fék kikapcsolva, bekapcsolva Kapcsolja ki a gépet Azonnal húzza ki a dugót a hálózatból, ha a kábelt megrongálta vagy elvágta! Áramtalanítson szabályozás vagy tisztítás előtt! Ne legyen a közelben senki! Áramütés veszély! Motoros készülékekkel kapcsolatos általános biztonsági figyelmeztetések FIGYELEM! Olvasson el minden biztonsági figyelmeztetést és utasítást! b) Kerülje az érintkezést az olyan földelt felületekkel, mint a csővezetékek, radiátorok, háztartási készülékek és hűtőgépek. Nő az áramütés kockázata, ha a földelt készülékekhez ér. A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos személyi sérülést okozhat. c) Ne tegye ki a motoros készülékeket eső vagy nedvesség hatásának! A motoros készülékbe A figyelmeztetésekben alkalmazott “motoros készülék” kifejezés a hálózatba (csatlakozó kábellel) csatlakoztatható motoros és az akkumulátoros (vezeték nélküli) készülékekre is vonatkozik. d) A zsinórt csak rendeltetésszerűen használja! Soha ne használja a zsinórt arra, hogy a motoros eszközt a zsinórnál fogva szállítsa, vonszolja, vagy a zsinórt fogva húzza ki a dugóját a hálózati csatlakozóból! Tartsa távol a zsinórt hőtől, olajtól, éles tárgyaktól vagy mozgó részektől! A sérült vagy megtekeredett Őrizzen meg minden figyelmeztetést és utasítást későbbi felhasználásra!

1) A munkaterület biztonsága

a) Tartsuk a munkaterületet tisztán, és jól világítsuk ki! A rendezetlen vagy sötét területek a balesetek gyakori forrásai. b) Ne üzemeltesse a motoros készülékeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por esetén. A motoros készülékek szikráznak, amelyektől a por vagy a gőzök meggyulladhatnak. c) A gyermekek és közlekedő személyek távol tartandók a motoros készülék üzemeltetése alatt. Ha bármi elvonja a figyelmét, elveszítheti a készülék feletti ellenőrzést.

2) Elektromos biztonság

a) A motoros készülék csatlakozó dugói feleljenek meg a csatlakozó aljzatnak. Soha ne alakítsa át semmilyen módon a csatlakozó dugót! Ne használjon semmilyen adapter dugót földelt motoros készülékhez! A csatlakozó dugó és a csatlakozó aljzat átalakítása növeli az áramütés kockázatát. bekerülő víz növeli az áramütés kockázatát. zsinór megnöveli az áramütés kockázatát. e) A motoros készülék szabad térben való üzemeltetése során a szabadtéri használathoz megfelelő hosszabbító kábelt használjon. A szabadtéri használatra megfelelő kábel használata csökkenti az áramütés kockázatát. f) Ha a motoros készüléket nedves helyen kell használni, a maradékáram elvén működő (RCD) védőeszközt alkalmazzon! Az RCD alkalmazása csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Mindig legyen éber, figyeljen oda arra, amit csinál, józanésszel használja a motoros készüléket. Ne használja a motoros készüléket, amikor fáradt, vagy gyógyszerek, alkohol vagy kábítószerek hatása alatt. A motoros készülékek használata során a figyelem egy pillanatnyi lankadása súlyos személyi sérüléshez vezethet. MAGYAR - 2 b) Használjon személyi védőfelszerelést! Mindig védje a szemét! Az olyan védőeszközök, mint a porvédő maszk, a csúszásmentes biztonsági cipő, a sisak, vagy a fülvédő a megfelelő feltételek esetén, csökkenti a személyi sérülés kockázatát. c) Meg kell előzni a véletlen beindítást! Ügyeljen rá, hogy a kapcsoló ki legyen kapcsolva, mielőtt csatlakoztatja a készüléket az áramforráshoz és/vagy az akkumulátorhoz, amikor felemeli vagy egyik helyről a másikra viszi a készüléket! Ha úgy viszi Láncfűrész biztonsági figyelmeztetések:

• Minden tesztrészét tartsa távol a láncfűrésztől a láncfűrész használata közben. A láncfűrész bekapcsolása előtt ügyeljen rá, hogy a láncfűrész ne érintkezzen semmivel. A láncfűrész használata közben bármilyen figyelmetlenség oda vezethet, hogy a ruhája vagy testrésze beakad a láncfűrészbe.

egyik helyről a másikra a motoros készüléket, hogy az ujja a kapcsolón van, vagy a kapcsolóra tett kézzel helyezi áram alá a motoros eszközöket, ez balesetet okozhat. d) Távolítson el minden szabályozó kulcsot vagy csavarkulcsot, mielőtt bekapcsolja a motoros készüléket! A motoros készülék forgó részén hagyott tartása fokozza a személyi sérülés kockázatát, ezért tilos!

kulcs vagy csavarkulcs személyi sérülést okozhat. ellenőrzést biztosít a motoros eszköz felett.

hosszú hajat elkaphatják a mozgó alkatrészek. g) Ha a készülék fel van szerelve porvédő és gyűjtő eszközzel, ügyeljen rá, hogy ezek megfelelően legyenek csatlakoztatva és felhasználva. A porgyűjtő

használata csökkentheti a porral kapcsolatos kockázatokat.

4) A motoros készülék használata és kezelése

a) Ne erőltesse a motoros készüléket! Rendeltetésszerűen használja a motoros készüléket!

nem irányítható a kapcsolóval, ez veszélyes, és javítást igényel. c) Húzza ki az áramforrásból és/vagy az akkumulátorból a motoros készülék dugóját bármilyen szabályozás, a tartozékok cseréje vagy a motoros készülék tárolása előtt! Az ilyen megelőző

okozott a rosszul karbantartott motoros készülék. f) A vágó szerszámokat tartsuk élesen és tisztán! A megfelelően karbantartott vágó szerszámok, éles vágóélekkel, kevésbé hajlamosak az elgörbülésre, és könnyebben szabályozhatók. g) A motoros készüléket, a tartozékokat és szerszámokat stb. ezen utasítások szerint használjuk, figyelembe véve az üzemi feltételeket és a végzendő munkát! A motoros készülék nem rendeltetésszerű használata veszélyt okozhat.

a) A motoros készüléket szakképzett személlyel javíttassa, csak azonos pótalkatrészek felhasználásával! Ez biztosítja, hogy a motoros készülék továbbra is biztonságos. Mindig megfelelő lábtartással használja a láncfűrészt, úgy, hogy fixen alátámasztott, biztonságos és egyenletes felületen áll. A Ha feszültség alatt álló ágat vág, ügyeljen a visszacsapódásra. Ha a fa rostjaiban a feszültség Legyen nagyon óvatos, amikor bokrokat és facsemetéket nyír. A vékony faanyag beakadhat a láncfűrészbe, és Ön felé csaphat, vagy kibillentheti az egyensúlyából.

veszélyesek a hozzá nem értők kezében. e) A motoros készülékek karbantartást igényelnek. Ellenőrizzük, hogy a mozgó alkatrészek a helyükön vannak-e, vagy rögzítve vannak-e, vizsgáljuk meg, nincsenek-e törött alkatrészek, vagy bármi egyéb feltétel, amely befolyásolhatja a motoros készülék működését. Meghibásodás esetén használat előtt javíttassuk meg a motoros készüléket! Sok balesetet megfelelő védőruházat csökkenti a szétrepülő törmelék okozta személyi sérülés vagy a láncfűrésszel való véletlen érintkezés kockázatát. Ne használja a láncfűrészt fenn a fán. A fa tetején a láncfűrész használata személyi sérüléshez vezethet. megszűnik, a felcsapódó ág megütheti a láncfűrész kezelőjét, és/vagy elveszítheti a láncfűrész felett gyakorolt ellenőrzést. biztonsági intézkedések csökkentik a motoros készülék véletlen beindulásának kockázatát. d) A leállított motoros készülékeket gyermekektől távol kell tárolni, és nem lehet megengedni a motoros készülék üzemeltetését olyan személyek számára, akik nem ismerik a motoros készülékeket, vagy ezeket az utasításokat. A motoros készülékek Viseljen biztonsági szemüveget és fülvédőt. Ajánljuk további védőfelszerelés használatát a fején, a kezén, a lábszárán és a lábfején is. A csúszós vagy labilis felületek, például létrák, egyensúlyvesztést és a láncfűrész feletti ellenőrzés elveszítését okozhatják. A motoros készülék jobban és biztonságosabban működik az eredetileg tervezett sebességgel. b) Ne használja a motoros készüléket, ha a kapcsolója nem kapcsolódik be és ki! Ha a motoros készülék A motoros szerszámot csak a szigetelt markoló felületen fogja meg, mert a láncfűrész hozzáérhet a rejtett kábelhez vagy a saját tápzsinórjához. Az áram alatti vezetékhez érő láncfűrész tovább vezethetik az áramot a motoros szerszám alkatrészeire, és a kezelőnek áramütést okozhat. e) Ne hajoljon fölé! Mindig tartson megfelelő távolságot és egyensúlyt! Ez váratlan helyzetekben is jobb f) Öltözzön megfelelően! Ne viseljen laza ruházatot vagy ékszert! Tartsa távol a haját, a ruházatát és kesztyűjét a mozgó alkatrészektől! A laza ruhát, ékszert vagy a Mindig a jobb kezével a hátsó fogantyún tartsa a láncfűrészt, és bal kézzel fogja az elülső fogantyút. A láncfűrész fordított helyzetben A láncfűrészt kikapcsolt állapotban a mellső fogónál fogva, és a testétől távol tartva hordozza. Szállítás vagy tárolás közben a láncfűrészen mindig legyen letakarva a vezetőrúd. A láncfűrész megfelelő kezelése csökkenti a véletlen baleset valószínűségét a láncfűrész hordozása közben.

Tartsa be a kenési, láncfeszítési és a tartozékok cseréjére vonatkozó utasításokat. A nem megfelelően megfeszített vagy kent lánc eltörhet, vagy fokozhatja a visszarúgás esélyét.

Tartsa a fogókat szárazon, tisztán és mentesen bármiféle olajtól vagy zsírtól. A zsíros, olajos fogók csúszósak, s így elveszítheti a láncfűrész feletti ellenőrzést.

Csak fát vágjon! Ne használja a láncfűrészt más célra. Például: ne vágjon a láncfűrésszel műanyagot, téglát vagy fától eltérő építőanyagokat. A láncfűrész nem rendeltetésszerű használata veszélyes helyzetet okozhat. A visszarúgás okai és a megelőzése Visszarúgás akkor fordulhat elő, ha a vezetőrúd orra vagy csúcsa valamilyen tárgyba ütközik (B3. Ábra), vagy ha vágás közben a fa beakad és eltömíti a láncot. MAGYAR - 3 A csúcsnál az érintkezés bizonyos esetekben hirtelen válaszreakciót vált ki, ilyenkor visszarúg a vezetőrúd a kezelő felé. A vezetőrúd tetejénél a láncfűrész elakadása a vezetőrudat gyors ütemben a kezelő felé nyomhatja. E reakciók bármelyike esetén elveszítheti az ellenőrzést a láncfűrész felett, ami súlyos személyi sérülést okozhat. Ne támaszkodjon kizárólag a láncfűrészébe beépített biztonsági eszközökre. A láncfűrész üzemeltetőjeként több lépést is kell tennie a balesetmentes vagy biztonságos fűrészelés érdekében. A visszarúgás a szerszám nem rendeltetésszerű és/vagy helytelen üzemeltetésének vagy feltételeinek következménye, és elkerülhető az alábbi megfelelő óvintézkedések foganatosításával:

Tartsa erősen a markolatot, a hüvelykujjait és a többi ujját a láncfűrész fogói köré helyezve, két kézzel tartsa a láncfűrészt, és úgy tartsa a testét és a karját, hogy a visszarúgó erőknek ellen tudjon állni. A visszarúgó erőket a kezelő szabályozhatja, ha megfelelő óvintézkedéseket tesz. Ne hagyja, hogy elszabaduljon a láncfűrész.

Ne nyúljon túl magasra, és ne vágjon a láncfűrésszel vállmagasság felett. Ez segít megelőzni a csúcs nem kívánatos érintkezését, és váratlan helyzetekben is lehetőséget nyújt a láncfűrész jobb szabályozására.

Csak a gyártó által megadott csere rudakat és láncokat használja. A helytelenül kicserélt rudak és láncok a lánc törését és/vagy visszarúgást okozhatnak.

Kövesse a gyártónak a lánc élezésére és karbantartására vonatkozó utasításait. Ha a mélységmérő nincs lekenve a kellő magasságban, ez fokozott visszarúgáshoz vezethet. További biztonsági ajánlások

1. Használati utasítás. A gépet kezelő minden

személynek a legnagyobb figyelemmel el kell olvasnia a használati utasítást. A használati utasítást mellékelni kell a géphez értékesítés esetén, vagy ha kölcsönadják a gépet más személynek.

Óvintézkedések a gép használatba vétele előtt. Soha ne engedje, hogy ezt a gépet bárki olyan személy használja, aki nem ismeri teljesen a használati utasításokat. A tapasztalatlan személyeknek előbb megfelelő felügyelet mellett be kell gyakorolniuk a láncfűrész használatát.

3. Ellenőrző vizsgálatok. A kellő gondossággal

ellenőrizze a gépet minden használat előtt, különösen, ha erős ütés hatásának volt kitéve, vagy ha a meghibásodás bármilyen jelét mutatja. Végezze el a “Karbantartás és tárolás – minden használat előtt” c. fejezetben leírt összes műveletet.

4. Karbantartás és javítás. A gép minden

személyesen kicserélhető alkatrészét egyértelműen ismerteti a használati utasítás “Összeszerelés/szétszerelés” c. része. Szükség esetén a gép minden más alkatrészét kizárólag a Meghatalmazott Szervizközpont cserélheti ki.

5. Ruházat (1. Ábra). A gép használata során a

felhasználónak a következő jóváhagyott egyéni védőruházatot kell viselnie: szorosan záródó védőruházat, csúszásmentes talppal, ütésálló lábujj védelemmel ellátott és átvághatatlan biztonsági bakancs, átvághatatlan vibráció-védő kesztyű, védőszemüveg vagy biztonsági szemellenző, fülvédő tappancsok és sisak (ha fennáll a leeső tárgyak veszélye). Mindezek beszerezhetők a munkaruha szállítótól.

Egészségügyi óvintézkedések – Vibráció és zajszintek. Ügyeljen a közvetlen környezetében a zajkorlátozásra. A gép tartós használata a felhasználót vibráció hatásának teszi ki, aminek következtében felléphet a “fehér ujj jelenség” (Raynaud-féle jelenség), a Carpalis alagút szindróma és hasonló zavarok.

Egészségügyi óvintézkedések – Kémiai hatóanyagok. A gyártó által jóváhagyott olajat használja kenésre.

Egészségügyi óvintézkedések – Hő. A használat során a lánckerék és a lánc nagyon felmelegszik, vigyázzon rá, hogy ne nyúljon ezekhez az alkatrészekhez, amíg forróak.

9. FIGYELEM! A működés során ez a gép

elektromágneses mezőt hoz létre. Ez a mező bizonyos esetekben interferenciába léphet bizonyos aktív vagy passzív orvosi implantátumokkal. A súlyos vagy halálos sérülés elkerülése érdekében az orvosi implantátumokkal rendelkező személyek a gép működtetése előtt forduljanak orvoshoz vagy az implantátum gyártójához. Szállítási és tárolási óvintézkedések (2. Ábra). Minden alkalommal, amikor más helyszínre megy át, húzza ki a készülék csatlakozóját a hálózatból, és kapcsolja be a láncfék kart. Szállítás vagy tárolás előtt minden alkalommal tegye fel a vezetőrúd fedelét. Kézben mindig úgy vigye a készüléket, hogy a rúd hátrafelé nézzen, vagy amikor járműben szállítja a készüléket, mindig megbízhatóan rögzítse a meghibásodás megelőzése céljából. Visszarúgási reakció (3. Ábra). A visszarúgási reakció abból áll, hogy a rúd a felhasználó irányában felfelé és hátrafelé nagy erővel üt. Ez általában akkor történik, ha a rúd orrának felső része (ennek neve „visszarúgási veszélyzóna”) (lásd a vörös jelölést a vezetőrúdon) valamilyen tárgyba ütközik, vagy ha a lánc elakad a fában. A visszarúgás következtében elveszítheti a készülék feletti ellenőrzést, ami veszélyes, sőt, halálos balesethez is vezethet. A láncfék kar és más biztonsági eszköz nem elegendő rá, hogy védje a felhasználót a sérüléstől: a felhasználónak ismernie kell az ilyen reakciót esetlegesen kiváltó feltételeket, és meg kell akadályoznia azzal, hogy nagy figyelmet fordít erre a tapasztalatok szerint, a készülék óvatos és megfelelő kezelésével együtt (például: soha ne vágjon több ágat egyszerre, mivel ez balesetet okozhat a “visszarúgási veszélyzónában”). A munkaterület biztonsága

1. Soha ne engedje, hogy az ezen utasításokat nem

ismerő gyermekek vagy más személyek használják a készüléket. A helyi szabályzat minimális korhatárt is előírhat a kezelő személy tekintetében.

2. A készüléket csak az ezen utasításban leírt

módon és funkcióban használja.

3. Minden veszélyforrás tekintetében gondosan

ellenőrizze az egész munkaterületet (pl.: közutak, átjárók, elektromos kábelek, veszélyes fák stb.).

4. A munkaterületről távolítson el minden más

személyt és állatot (szükség esetén kerítse körül a területet és tegyen ki figyelmeztető jelzéseket) a fatörzs magasságának minimum 2,5-szeres távolságán; de legalább tíz méterre.

5. A készülék kezelője vagy felhasználója felel a

személyi sérülésekért, vagy a vagyoni kárért, vagy az ilyen veszélyekért. MAGYAR - 4 Elektromos biztonság

1. Ajánljuk a 30 mA-t meg nem haladó küszöbáramú

maradékáram-működtetésű megszakító (Residual Current Device, R.C.D.) használatát. Még R.C.D. készülék mellett sem garantálható 100 %-os biztonság, és mindig be kell tartani a biztonságos munkavégzési gyakorlatot. Minden használatkor ellenőrizze az R.C.D. készüléket.

2. Használat előtt vizsgálja meg a kábelt, nem sérülte, cserélje ki a sérülés vagy elavulás bármi jele

3. Ne használja a készüléket, ha az elektromos

kábelek sérültek vagy kopottak.

4. Haladéktalanul áramtalanítsa a készüléket, ha a

kábel el van vágva, vagy a szigetelés sérült. Ne nyúljon az elektromos kábelhez, amíg nem áramtalanította a készüléket. Ne javítsa ki az elvágott vagy sérült kábelt. Vigye el a készüléket az Meghatalmazott Szervizközpontba, és cseréltesse ki a kábelt.

5. A hosszabbító kábelt teljesen le kell tekerni vagy

tekercselni, a feltekert vagy feltekercselt kábel túlmelegedhet és csökkentheti a fűnyíró hatékonyságát.

6. Mindig ügyeljen rá, hogy a kábel/hosszabbító

zsinór a felhasználó mögött legyen, ügyelve rá, hogy ne képezzen veszélyforrást a felhasználó vagy mások számára, és ellenőrizze, hogy nem sérült-e (hő, éles tárgyak, éles szélek, olaj stb. hatására).

7. Úgy fektesse a kábelt, hogy ne akadjon be az

ágakba és hasonlókba fűrészelés közben.

8. Mindig áramtalanítsa a készüléket, mielőtt levesz

bármilyen dugót, kábelcsatlakozót vagy hosszabbító kábelt.

9. Kapcsolja ki, húzza ki a dugót a hálózati

csatlakozóból és vizsgálja meg az elektromos tápkábelt, nincs-e rajta sérülés vagy öregedés nyoma, mielőtt feltekeri a kábelt tárolás céljából. A sérült kábelt ne javítsa meg. Vigye el a készüléket a Meghatalmazott Szervizközpontba, és javíttassa meg a kábelt. 10.Húzza ki a dugót a hálózati csatlakozó aljzatból, mielőtt bármilyen időszakra is felügyelet nélkül hagyja a készüléket. 11.Mindig óvatosan tekerje fel a kábelt, ügyelve rá, hogy ne legyen rajta törés. 12.Csak a készülék gyári tábláján feltüntetett váltakozó áramú hálózati feszültségbe csatlakoztassa a készüléket. 13.A láncfűrész kettős szigeteléssel van ellátva az EN60745-1 és EN60745-2-13 szerint. Földelést a készülék bármely részéhez csatlakoztatni mindenkor tilos! Kábelek

1. A hálózati kábelek és a hosszabbító kábelek

beszerezhetők a helyi Meghatalmazott Szervizközpontból.

2. Csak a jóváhagyott hosszabbító kábeleket

3. A hosszabbító kábeleket és vezetékeket csak

akkor lehet használni, ha kültéri használatra szolgálnak.

4. Ha hosszabító kábelt kíván használni a termék

működtetésekor, akkor csak a következő kábel méretek használhatók: CSE1835, CSE1935S modellek:

Gépén egy szerkezet található (1. ábra) mely, ha nincs bekapcsolja, megakadályozza az indítógomb lenyomását, így véletlenül sem fogja tudni üzemeltetni a gépet. LÁNCFÉK AZ INDÍTÓGOMB ELENGEDÉSEKOR Gépén egy olyan szerkezet van, amely az indítógomb elengedésekor azonnal leállítja a láncot; ha ez a szerkezet nem működik, akkor ne használja a gépet, hanem azonnal vigye egy márkaszervizbe. LÁNCFÉK / ELÜLSŐ KÉZVÉDŐ Az elülső kézvéd_nek (2. ábra) az a feladata, hogy megakadályozza (a markolat helyes megragadásakor), hogy bal keze a lánchoz érjen. Ezen túl az elülső kézvédő segítségével bekapcsolhatja a láncféket, mely visszacsapódás esetén a másodperc tört része alatt leállítja a láncot. A láncfék akkor van kikapcsolva, ha az elülső kézvédő hátrahúzva és rögzítve van (a lánc mozoghat). A láncfék akkor van bekapcsolva, ha az elülső kézvédő előre van tolva (a lánc rögzítve van). A láncfék a bal dugattyúcsap előre tolásával aktiválható, vagy amikor a dugattyúcsap érintkezik az elülsőkézvédővel a visszarúgás következtében. MEGJEGYZÉS: A láncfék bekapcsolása esetén egy biztonsági berendezés a motort lekapcsolja az áramról. A kapcsoló lenyomása közben a láncfék kioldása elindítja a gépet.

Ez a gép láncfogóval (4. Ábra) van felszerelve, ez a lánckerék alatt található. Ez a mechanizmus arra szolgál, hogy leállítsa a hátrafelé irányuló láncmozgást a lánc törése vagy a sínből való kiugrása esetén. Az ilyen helyzet elkerülhetőa lánc megfelelőfeszességének biztosításával (Lásd a “D. Összeszerelés/szétszerelés” c. fejezetet). JOBB KÉZ HÁTSÓ VÉDőJE A kéz védelmére szolgál a lánc megugrása vagy elszakadása esetén (5. ábra). Amikor a gépet a rúddal vízszintes helyzetben használják, például fadöntés közben, a láncfék kisebb védelmet biztosít (3. Ábra). MAGYAR - 5

D. FELSZERELÉS / LESZERELÉS

VEZETŐLAP ÉS LÁNC FELSZERELÉSE Gépének modellje szerint a felszerelési eljárás változik, tehát figyelmesen nézze meg a termék cimkéjén található ábrákat és a típusjelt), csak nagyon figyelmesen dolgozva végezheti el helyesen a szerelési munkákat .

1. Ellenőrizze, hogy a láncfék ki lett-e kapcsolva, ha nincs, kapcsolja ki

2a. Csavarozza ki az anyát tartó rudat, és vegye le a hajtó lánckerék fedelét. 2b. Csavarozza ki a nyomógombot tartó rudat, és vegye le a hajtó lánckerék fedelét. 3 Tegye a láncot a rúdra, a lánckerék csúcsánál kezdve, a vezetőrúd hornyába helyezve. Figyelem! Ügyeljen rá, hogy a vágófogak homlokfelületének éles oldala előre menetben a rúd felső részén van. Viseljen védőkesztyűt! 4a. Ügyeljen rá, hogy a láncfeszítő tű lehetőleg minél hátrább legyen a hajtó lánckerék felé. Tegye a rúdra a rúdtartó csavart és a láncfeszítő tűt, és helyezze a láncot a hajtó lánckerékre 4b. Az óramutató járásával ellentétes irányban fordítsa el a fém görgető kereket, ameddig lehet. Tegye a rúdra a rúdtartó csavart és helyezze a láncot a hajtó lánckerékre. Tegye vissza a hajtó lánckerék fedelét, ügyelve rá, hogy a lánc hajtó fogai belekapcsolódjanak a hajtó lánckerékbe és a vezető horonyba. 5a. A lánctartó anyát kézzel jól húzza meg! 5b. A gombot rögzítőrudat jól húzza meg! 6a. A lánc megfeszítése céljából a láncfeszítősavart az óramutató járásával megegyezőirányban csavarozza a mellékelt távtartó/csavarhúzó segítségével. A feszesség csökkentése céljából csavarja az óramutató járásával ellentétes irányban (e mıvelet közben a lánctartó orrának felfelé kell néznie). 6b. A lánc megfeszítéséhez csavarja a láncfeszítőküls őgombot az óramutató járásával megegyezőirányban. A feszesség csökkentéséhez csavarja az óramutató járásával ellentétes irányban (e mıvelet közben a lánctartó orrának felfelé kell néznie).

7. Feszítse meg a láncot, amíg eléri a megfelelőfeszességet. Húzza el a láncot a lánctartótól, és ügyeljen rá, hogy kb.

2-3 mm legyen a hézag! 8a. Húzza meg a lánctartó anyát a mellékelt távtartó/csavarhúzó segítségével. 8b. Húzza meg a lánctartót, hogy biztonságosan rögzítve legyen! A lánc túlságos kifeszítése megterheli és károsíthatja a motort, míg ha nem feszíti ki jól, akkor elmozdulhat a helyéről; a helyes láncfeszesség jó vágási eredményt és a lánc hosszabb élettartamát biztosítja. Gyakran ellenőrizze a láncfeszességet, mert használat közben meglazul (ez főleg igaz új lánc esetén, az első használatkor 5 perces üzemelés után végezze el az ellenőrzést); minden esetben ne feszítse újra a láncot azonnal, hanem várja meg, hogy lehűljön. Ha a láncfeszességet kell szabályoznia, akkor mindig előbb lazítsa meg a vezetőlaprögzítő csavaranyákat/gombot, majd ezután dolgozzon a láncfeszítő csavarokkal/gombbal; feszítse ki a láncot és húzza meg ismét a vezetőlap rögzítő csavaranyákat/gombot. E. BEINDÍTÁS ÉS LEÁLLÍTÁS Indítás: fogja meg mindkét fogantyút erősen, engedje ki a láncfék karját, ügyelve rá, hogy a keze az elsőfogantyún legyen, nyomja le és tartsa lenyomva a kapcsolóblokkot, majd nyomja le a kapcsolót (ekkor a kapcsoló blokkot fel lehet engedni). FIGYELEM! Leállítás: A gép leáll, amikor elengedi az indítógombot. Ha a gép nem áll le, akkor kapcsolja be a láncféket, húzza ki a vezetéket a hálózatból és vigye el a gépet egy márkaszervizbe. F. VEZETőLAP ÉS LÁNC KENÉSE A vágószerszám nem megfelelő kenése a lánc elszakadását eredményezi, amely súlyos, olykor halálos balesethez vezethet. A vezetőlap és a lánc kenését egy automata szivattyú végzi Rehát ne zárja el teljesen a szivattyút és a “Karbantartás” részben nézze meg, mikor elégséges a láncolaj adagolása. A láncolaj kiválasztása Kizárólag jó viszkozitású, új olajat használjon (melyet láncolajozáshoz árulnak): jó tapadóképességgel és csúszással kell rendelkeznie mind nyáron, mind télen. Ha nem tud beszerezni láncolajat, akkor vásároljon EP 90-es hajtómű olajat. Soha ne használjon fáradt olajat, mert ez káros a kezelőre, a gépre és a környezetre nézve. Győződjön meg arról, hogy a munkaterület hőmérsékletének megfelelő olajat használ-e: 0°C-nál alacsonyabb hőmérsékleten néhány olaj besőrősödik, jobban megterheli a szivattyút és kárt okoz benne. Az olaj kiválasztásához kérje ki egy márkaszerviz véleményét. Az olaj betöltése Csavarja ki az olajtartály dugóját, töltsön be olajat, de vigyázzon, nehogy túlfolyjon (ha ez bekövetkezne, törölje szárazra a gépet) majd csavarja vissza a dugót. MAGYAR - 6 G. KARBANTARTÁS ÉS TÁROLÁS Bármilyen karbantartás vagy tisztítás végzése előtt áramtalanítsa a készüléket! FIGYELEM! Különösen szennyezett vagy poros A lánc élezése (ha szükséges) környezetben a karbantartási munkákat az előírtnál gyakrabban kell elvégezni. Minden bekapcsolás előtt Ellenőrizze, hogy a láncolaj szivattyúja helyesen működik-e: a vezetőlapot tartsa egy világos felület felé, 20 cm-es távolságra; a gép egy perces üzemeltetése után a felületen olajfoltnak kell lennie (1. ábra). Ellenőrizze, hogy a láncfék be- illetve kikapcsolása könnyen történik-e és hogy nincs-e beakadva. Az alábbiak szerint ellenőrizze a működését: kapcsolja ki a láncféket, ragadja meg helyesen a gépet és indítsa be, kapcsolja be a láncféket úgy, hogy az elülső kézvédőt a bal csuklóval vagy karral megtolja anélkül, hogy a markolatokat eleresztené (2. ábra). Ha a láncfék működik, akkor a lánc azonnal leblokkol. Ellenőrizze, hogy a lánc éles-e (lásd lent), jó állapotban és feszesen áll-e, ha viszont nem egységesen van elkopva vagy ha a vágófog csak 3 mm-es, akkor cserélje ki (3. ábra). A szellőzőnyílásokat gyakran kell tisztítani, nehogy a motor túlhevüljön. (4 ábra). Ellenőrizze az indítógombot és a biztonsági kapcsolót (ezt a láncfék kikapcsolása után végezze): működtesse az indítógombot és a biztonsági kapcsolót és ellenőrizze, hogy inaktiv helyzetbe ugranak-e vissza, amint elengedte őket; azt is ellenőrizze, hogy a biztonsági kapcsoló üzemeltetése nélkül ne működjön az indítógomb. Ellenőrizze, hogy a láncleállító és a jobb kézvédő ép-e, az anyagokban nincs-e látható károsodás. 2-3 órás használat után Ellenőrizze a vezetőlapot és szükség esetén gondosan tisztítsa meg a kenőnyílásokat (5. ábra) és ha a vezetőbarázdákat (6. ábra), ha ez utóbbiak elkoptak vagy több bevágás képződött a szükségesnél, akkor cserélje ki. Rendszeresen tisztítsa meg a hajtó lánckereket, és ellenőrizze, hogy nem kopott-e el túlzottan. (7. Ábra). A jelölt nyíláson keresztül (8. ábra) csapágyzsírral kenje meg a vezetőlap orrkerekét. Használat közben: (1. ábra) Amikor a lánc nem vág anélkül, hogy a vezetőlapot a fához nyomná és nagyon finom fűrészpor képződik, akkor ez azt jelenti, hogy már nem elég éles. Amikor a vágáskor nem képződik fűrészpor, akkor a lánc teljesen elvesztette az élét és elporlasztja a fát. Az éles lánc egyedül halad a fában és hosszú, nagy forgácsot eredményez. A lánc vágófelülete vágószemből (9. ábra), vágófogból (10. ábra) és vágási mélységmérőből (11. ábra) áll. Az ezek közötti szintkülönbség határozza meg a vágási mélységet; a kiköszörüléshez egy reszelőtartó és egy 4 mm átmérőjű kerek reszelő szükséges az alábbi útmutatással: helyesen felszerelt és megfelelően kifeszített lánccal kapcsolja be a láncféket, a reszelőtartót az ábra szerint a vezetőlapra merőlegesen helyezze el (12. ábra), majd használja a vágófogon a (13. ábra) szerinti szögben, mindig belülről kivülre mozogva végezze a köszörülést, míg amikor visszafelé halad, csökkentse a nyomást (rendkívül fontos betartani az útmutatást: túl éles szög, a reszelő elégtelen vagy hibás átmérője növelheti a visszacsapódás veszélyét). A pontos oldalszög elérése érdekében tanácsos a reszelőt úgy tartani, hogy a felső élet függ_legesen kb. 0,5 mm-rel haladja meg. Először köszörülje ki az összes fog egyik oldalát, majd fordítsa meg a gépet és ismételje meg az eljárást. Ellenőrizze, hogy a köszörülés után a fogak hossza megegyezzen és a vágási mélységmérőnek a magassága 0,6 mm-rel alacsonyabb legyen a felső élnél: a magasságot egy sablonnal ellenőrizze és egy (síkreszelővel) reszelje le a kiálló részt, majd kerekítse le a vágási mélységmérő elülső részét (14. ábra), de vigyázzon, NEHOGY lereszelje a visszacsapódástól védő fogat is (15. ábra) 30 órás használat után Vigye a gépet egy márkaszervizbe, ahol kérjen egy teljes reviziót és a fékszerkezetek ellenőrzését. Tárolás A készüléket hűvös, száraz helyen kell tárolni, gyermekektől távol. Szabad ég alatt tárolni tilos.

- Ne vágjon olyan helyzetben, ahol a tönk eltörne a munkavégzés alatt (kifeszített fa, kiszáradt fa, stb.): egy váratlan eltörés veszélyes lehet. - Vigyázzon, nehogy a vezetőlap vagy a lánc beakadjanak a vágási résbe: ha ez mégis megtörténik, akkor a gépet kapcsolja le az áramról és egy megfelelő szerszám segítségével emelje fel a fatönköt. Ne próbálja meg kiszabadítani a gépet úgy, hogy rázza, vagy ráncigálja, mert megkárosítaná a gépet, illetve megsértené saját magát. - Kerülje el az olyan helyzeteket, melyek visszacsapódást okoznának. - használja a gépet vállmagasság fölött - vágjon olyan fát, amelyben idegen tárgyak, pl. szögek vannak. Használat közben: (1. ábra) -Ha lejtős területen dolgozik, akkor a tönkhöz képest hegynek felfelé álljon, nehogy a leguruló fa megsértse. -Fakidöntéskor mindig fejezze be a munkát: egy félig elvágott fa elhasadhat. -Minden vágás után észlelni fogja, hogy a gép tartásához nem ugyanannyi erő szükséges, ezért nagyon vigyázzon, nehogy elveszítse felette az uralmát. Az alábbi szövegben erre a két vágási típusra hivatkozunk: Vágás a lánc húzásával (felülről lefelé) (2. ábra), mely azzal a veszéllyel jár, hogy a gép hirtelen a tönk felé mozdul el és a kezelő elveszti felette az uralmát, ezért a vágás közben lehetőleg használja a karmos ütközőt. Vágás a lánc tolásával (alulról felfelé) (3. ábra), mely azzal a veszéllyel jár, hogy a gép hirtelen a kezelő felé mozdul el, azt megütheti, vagy a veszélyes zóna a fatönkhöz ér és visszacsapódási reakció jön létre; nagyon vigyázzon a vágás közben. A legbiztonságosabb vágási mód az, ha a fát egy bakra rögzíti , felülről lefelé vágja és a tartókon kívül dolgozik (4. ábra) A karmos ütköző használata Amikor csak lehet, használja a karmos ütközőt a biztonságos munkavégzés érdekében: mélyessze a fa kérgébe vagy a felső részébe, így uralmát könnyebben megőrzi a gép felett. Alább feltüntettünk tipikus eljárásokat, melyeket bizonyos helyzetekben kell betartani, de a kezelő feladata, hogy elbírálja, hogy melyiket válassza a legbiztonságosabb munkavégzés érdekében. MAGYAR - 7 Fatönk a földön (A vágás végén a lánccal a talajhoz érhet). (5. ábra) Felülről lefelé vágja át a fatönköt. A vágás végén nagy elővigyázatossággal haladjon, nehogy a lánc a talajhoz érjen. Ha lehetséges, csak a tönk 2/3-át vágja át, fordítsa meg a fát és fejezze be a vágást felülről lefelé haladva, így kisebb lesz annak a veszélye, hogy a talajhoz érjen. Csak az egyik végén megtámasztott fatönk közben a fatönk eltörhet) (6. ábra) (A vágás Alulról kezdje a vágást az átmérő kb. 1/3-áig, majd fejezze be felülről, a már létrehozott vágás felé haladva. Mindkét végén megtámasztott fatönk becsípődhet) (7. ábra) (A lánc Felülről kezdje a vágást az átmérő kb. 1/3-áig, majd alulról fejezze be, a már létrehozott vágás felé haladva. Lejtőn lévő fatörzs. Mindig a fatörzs felső oldalán álljon. “Átvágáskor” a készülék feletti teljes ellenőrzés megtartása céljából a vágási felület vége felé lazítson a vágási nyomáson, anélkül, hogy enyhítené a láncfűrész fogóira gyakorolt szorítóerőt. Ne hagyja, hogy a lánc a talajjal érintkezzen. Kidöntés FIGYELEM!: Ne próbáljon kidönteni egy fát, ha nem rendelkezik a megfelelő tapasztalattal, és semmi esetre se tegye, ha a fatönk átmérője nagyobb a vezetőlap hosszánál! Ezt a munkát csak tapasztalt és megfelelő felszereléssel rendelkező személyek végezhetik. A törésvonalat, mely a fa kidőlését eredményezi, 3-5 cmrel az irányvágás vonalának alsó része felett kell létrehozni és az irányvágástól a fatönk 1/10 részével megegyező távolságra befejezni. A fa bal oldalán helyezkedjen el és vágjon a lánchúzásos technikával, valamint használja a karmos ütközőt. Ellenőrizze, hogy a fa megtervezett irányba dőljön. Amint lehet, a vágásba helyezze egy emelőt vagy egy kidöntő éket. A fatönk nem bevágott részét támaszpontnak hívják és ez a “csukló”, mely a tönköt a dőlésben vezeti; ha nem elégséges, nem egyenes, illetve ha nem lett teljesen elfűrészelve, akkor nem fogja a fa kidőlését meghatározni (nagyon veszélyes helyzet!), éppen ezért rendkívül fontos, hogy az egyes bevágásokat pontosan végezze el. A vágások elvégeztével a fa kezd kidőlni, ha ez mégsem következne be, akkor használjon egy kidöntő éket vagy egy emelőt. Gallyozás A kidöntés után lehet elkezdeni a gallyozást, vagyis a törzsről eltávolítani az ágakat. Ne becsülje le ezt a műveletet, mert a legtöbb visszacsapódási reakció éppen ez alatt a művelet alatt következik be, éppen ezért nagyon figyelje a vezetőlap helyzetét a vágás közben és a fatönk bal oldalán elhelyezkedve végezze a munkát. A kidöntés célja az, hogy a fa a lehető legjobb helyre essen a gallyazáshoz és a törzs feldarabolásához. (Vigyázzon, nehogy a kidőlő fa egy másikba akadjon: egy beakadt fa kidöntése nagyon veszélyes művelet). Meg kell vizsgálnia, melyik döntési irány a legmegfelelőbb, tehát ellenőrizze: mi található a fa körül, a dőlési irányát, a meghajlást, a szélirányt és az ágak elhelyezkedését. Vegye figyelembe az elszáradt vagy eltört ágakat is, mert kidöntés közben letörhetnek és balesetet okozhatnak. FIGYELEM! Ha a kivágást kritikus körülmények között végzi, akkor a vágás után azonnal vegye le a zajvédőket, hogy az esetleges furcsa zajokat és a figyelmeztető jeleket azonnal meghallja. Kivágás előtt elvégzendő műveletek és a menekülési útvonal meghatározása Felülről lefelé haladva távolítsa el azokat a gallyakat, amelyek a munkában akadályoznák (8. ábra) úgy, hogy a fatönk maga és a gép között legyen, a nehezebb ágakat ezután vágja le, egyenként. Távolítsa el a fa körül található növényzetet és vizsgálja meg az esetleges akadályokat (kő, gyökér, árok, stb.), hogy a menekülés útvonalát megtervezhesse (erre menekülhet a fa kidőlésekor); vizsgálja meg az ábrát (9. ábra) az irány megtervezéséhez (“A” a fa erre fog kid_lni, “B” menekülés útvonala, “C” veszélyes zóna) KIDÖNTÉS (10. ábra) A kezelő akkor tudja tökéletesen meghatározni a dőlésirányt, ha az alábbi bevágásokat hozza létre: Az irányvágást kell először elvégezni, ez fogja meghatározni a fa kidőlésének irányát: először az irányvágás FELSő RÉSZÉT készítse el azon az oldalon, amerre a fát akarja kidönteni. A fa jobb oldalán álljon és a lánchúzásos vágási technikát alkalmazza; ezután hozza létre az irányvágás ALSÓ RÉSZÉT, mely a felső részig kell, hogy érjen. Az irányvágás mélysége a fatörzs

átmérőjének /4-e, a felső és az alsó bevágás által bezárt szög legalább 45°-os legyen. A két vágás összetalálkozását “irányvágási vonal”-nak nevezik. Ez a vonal tökéletesen vízszintes és a kidőlési irányra merőleges (90°) legyen. MAGYAR - 8

Ebben a fejezetben arra kap információt, hogy hogyan lehet a gépgyártáskor betervezett környezetvédelmi szempontokat betartani, hogyan kell helyesen használni a gépet, valamint hogyan kell az olajokat lerakni a szelektív hulladékgyűjtés szabályai szerint.

Az olajtartály feltöltését úgy kell elvégezni, hogy a láncolaj ne szennyezze a környezetet. LESELEJTEZÉS A már nem működő gépet ne dobja ki, hanem a helyi előírások betartásával vigye a hulladéklerakó udvarba. Ez a szimbólum a terméken vagy a csomagolásán azt jelzi, hogy ezt a terméket nem szabad háztartási hulladékként kezelni. Le kell adni az elektromos és elektronikus készűlékek újrahasznosításra szolgáló megfelelő begyőjtő helyen. E termék megfelelő elhelyezésének biztosításával ’n segít megelőzni a környezetre és az emberi egészségre esetleg ártalmas olyan negatív következményeket, amelyeket egyébként okozhatna e termék nem megfelelő kidobása. E termék újrahasznosításával kapcsolatban részletesebb tájékoztatásért forduljon a helyi önkormányzathoz, a háztartási hulladék elhelyezési szolgálathoz, vagy az űzlethez, ahol a terméket vásárolta.

J. HIBAKERESŐ TÁBLÁZAT

A motor nem A motor A gép A motor indul be rosszul beindul, de forgása nem forog vagy nem vág jól szabályos nincs ereje Ellenőrizze, van-e áram a hálózatban Ellenőrizze, hogy a dugó helyesen csatlakozik-e Ellenőrizze a vezeték és a hosszabbító épségét Ellenőrizze, hogy a láncfék nincs-e bekapcsolva Ellenőrizze, hogy a lánc megfelelően van-e összeszerelve és megfeszítve. Ellenőrizze, hogy a lánc olajozása az F és a G fejezetben leírtak szerint történt-e Ellenőrizze a lánc élességét Ellenőrizze a kioldó kapcsoló mıködését! Forduljon a szakszervizhez A fékezőszerkezetek nem állítják le helyesen a lánc forgását

35cm Lánc Vezetőrúd 91PJ052XN 40cm Lánc Vezetőrúd 91PJ056XN Alkatrészszám: Alkatrészszám: Alkatrészszám: Alkatrészszám: MAGYAR - 9

L. EC MEGFELELŐSÉGI TANÚSÍTVÁNY Husqvarna AB, S-561 82, Huskvarna, Sweden Kizárólagos felelősséget vállalunk azért, hogy a termék(ek): Jelölés ...........................................Chainsaw - Láncfűrész Típusmegjelölés ............................CSE1835, CSE1935S, CSE2040, CSE2040S Széria azonosítása ........................Lásd a TermékminősÍtő Cédulát Gyártási Év ....................................Lásd a TermékminősÍtő Cédulát Megfelel az alábbi EK irányelvek alapvetőkövetelményeinek és rendelkezéseinek: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU Az alábbi EU harmonizált szabványok alkalmazásán alapul: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Az EK típusvizsgálatokat a kijelölt szerv a 8. cikk 2c. pontja szerint folytatta le................................ TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany A tanúsítvány száma. ........................................................ BM 50268379 A legnagyobb A-súlyozású, az EN60745-2-13 előírásnak megfelelően mért LpA hangnyomásszint a munkaállomáson meg van adva a táblázatban. A legnagyobb kéz/kar rázkódású súlyozott, az EN60745-2-13 előírásnak megfelelően mért ah érték a fenti termék mintáján feljegyezve, meg van adva a táblázatban. A megadott teljes vibrációs érték szabványos tesztelési módszerrel lett lemérve, és egy eszköz másik eszközzel való összehasonlítására használható. A megadott teljes vibrációs érték előzetes kitettség-értékelés esetén használható. Figyelem: A szerszámgép tényleges használata során a szerszámgép használati módjától függően a vibrációs kibocsátás eltérhet a megadott teljes értéktől. A kezelőknek meg kell hozni az őket védõ azon biztonsági intézkedéseket, amelyek a tényleges használati feltételek melletti kitettség felbecsülésén alapulnak (figyelembe véve a mûködési ciklus minden részét, mint például azt az idõtartamot is, amíg az eszköz ki van kapcsolva, vagy amikor az indítási idõn túl alapjáraton mûködik). 2000/14/EK: A mért hangteljesítmény LWA és a garantált hangteljesítmény LWA értékek megfelelnek a táblázatban közölt értékeknek. Megfelelőség értékelési eljárás......................................... Annex V Ulm 12/02/2013 P. Lamelli Globális kutatási és fejlesztési igazgató - kézi A technikai dokumentáció tartója Tipus (CSE____) Súly üresen (Kg) Táplálás (kW) Vezetőlap hossz (cm3) A vezetőrúd maximális hossza (cm) Láncmenet (mm) Láncos mérő (mm) Mért hangteljesítmény LWA (dB(A)) Garantált hangteljesítmény LWA (dB(A)) Hangnyomás LpA (dB(A)) Bizonytalanság KpA (dB(A)) Kéz/kar rázkódása ah (m/s2) Bizonytalanság Kah (m/s2) Hálózati impedancia Zmax ( Ω)

EN 61000-3-11 teljesítési nyilatkozat A helyi elektromos hálózattól függően e készülék használata rövid idejű feszültségesést okozhat a bekapcsoláskor. Ez befolyásolhat más villamos készülékeket, pl. egy pillanatra elsötétednek a lámpák. Ha az elektromos hálózatában a Zmax hálózati impedancia kisebb, mint (az Ön készülékére vonatkozóan) a gyári táblán feltüntetett érték, akkor ilyen hatások nem lépnek fel. A hálózati impedancia értékének megállapítása céljából forduljon az Elektromos Művekhez. MAGYAR - 10
