NAUDOJIMO INSTRUKCIJA CSE 2040 MC CULLOCH

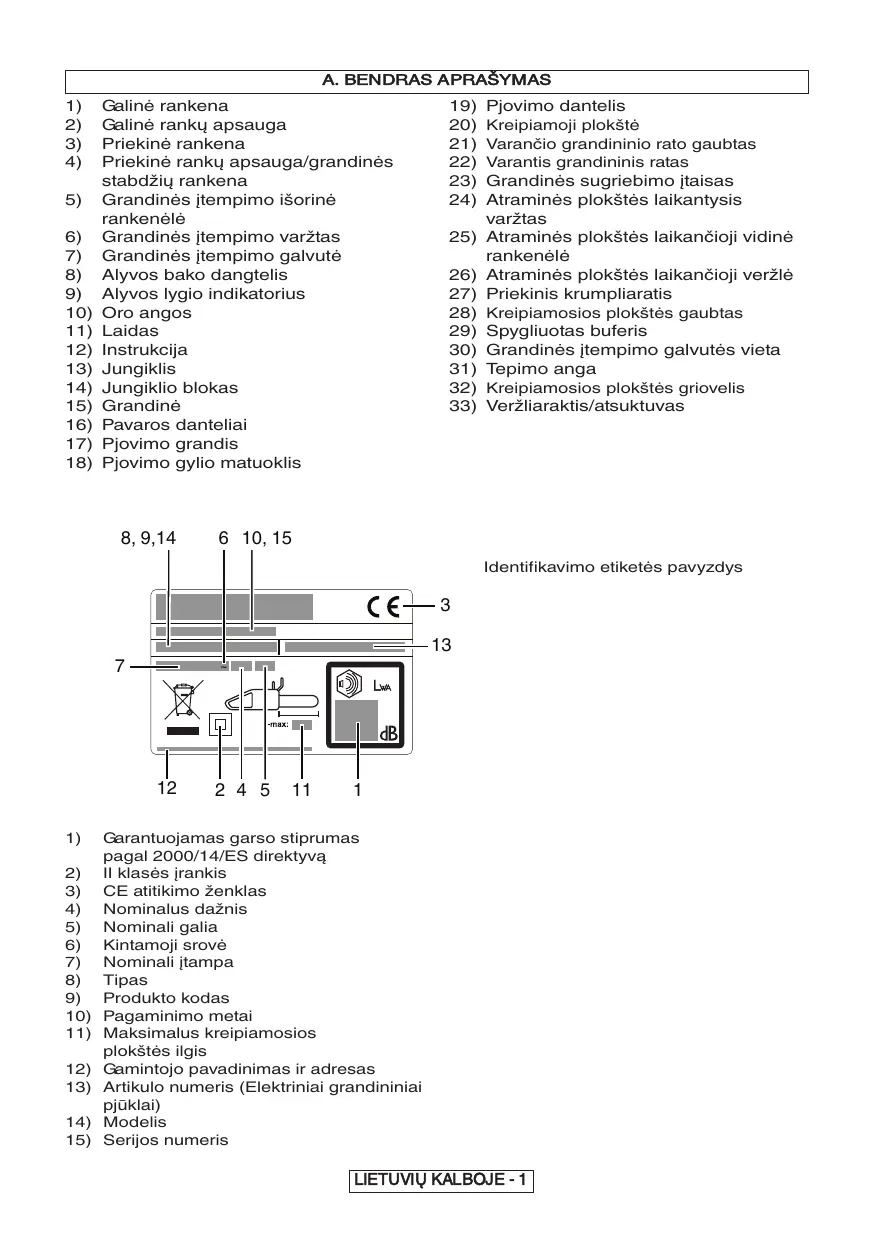

10) 11) 12) 13) 14) 15) 16) 17) 18) Galinė rankena Galinė rankų apsauga Priekinė rankena Priekinė rankų apsauga/grandinės stabdžių rankena Grandinės įtempimo išorinė rankenėlė Grandinės įtempimo varžtas Grandinės įtempimo galvutė Alyvos bako dangtelis Alyvos lygio indikatorius Oro angos Laidas Instrukcija Jungiklis Jungiklio blokas Grandinė Pavaros danteliai Pjovimo grandis Pjovimo gylio matuoklis 8, 9,14 19) 20) 21) 22) 23) 24) Pjovimo dantelis Kreipiamoji plokštė Varančio grandininio rato gaubtas Varantis grandininis ratas Grandinės sugriebimo įtaisas Atraminės plokštės laikantysis varžtas

25) Atraminės plokštės laikančioji vidinė

26) Atraminės plokštės laikančioji veržlė

27) Priekinis krumpliaratis

28) Kreipiamosios plokštės gaubtas

29) Spygliuotas buferis

30) Grandinės įtempimo galvutės vieta

32) Kreipiamosios plokštės griovelis

33) Veržliaraktis/atsuktuvas

6 10, 15 Identifikavimo etiketės pavyzdys

Garantuojamas garso stiprumas pagal 2000/14/ES direktyvą II klasės įrankis CE atitikimo ženklas Nominalus dažnis Nominali galia Kintamoji srovė Nominali įtampa Tipas Produkto kodas Pagaminimo metai Maksimalus kreipiamosios plokštės ilgis Gamintojo pavadinimas ir adresas Artikulo numeris (Elektriniai grandininiai pjūklai) Modelis Serijos numeris

Įspėjimas! Įdėmiai perskaitykite naudojimo instrukciją Pjovimo dantelių teisinga kryptis Apsauginiai batai Visada laikykite prietaisą abejomis rankomis Atatrankos pavojus Apsauginiai akiniai arba antveidis, apsauginis šalmas ir klausos apsauga 10 m Nedirbkite lyjant ar kai yra drėgna Apsauginės pirštinės, atsparios įpjovimams Grandinės alyva Apsauginės ilgos kelnės, atsparios įpjovimams Susilaikykite nuo... Grandinės stabdžiai: išjungti, įjungti Išjunkite prietaisą Jei pažeistumėte ar nukirstumėte kabelį, nedelsdami ištraukite kištuką iš elektros tinklo Prieš reguliuodami arba valydami ištraukite kištuką. Elektros smūgio rizika Pašaliniai turi laikytis atokiau Bendri saugos įspėjimai dirbant su elektriniais įrankiais ĮSPĖJIMAS Privalote perskaityti visus saugos įspėjimus ir nurodymus. Jei nevykdysite šių įspėjimų ir nurodymų, iškils elektros smūgio, gaisro ir (arba) sunkaus sužalojimo pavojus. Išsaugokite visus įspėjimus ir nurodymus, kad galėtumėte juos bet kada vėliau paskaityti. Įspėjimuose naudojamas terminas “elektrinis įrankis” taikomas įrankiams, kurių maitinimas vyksta iš elektros tinklo (laidiniai) arba naudojant akumuliatorius (belaidžiai).

1) Sauga darbo vietoje

a) Darbo vieta turi būti švari ir gerai apšviesta. Užgriozdinimas ar tamsa gali tapti nelaimingo atsitikimo priežastimi. b) Nenaudokite elektrinių įrankių aplinkoje, kurioje kyla sprogimo pavojus, pvz., jei netoliese yra lengvai užsiliepsnojančių medži agų, dujų ar dulkių. Elektriniai įrankiai skleidžia žiežirbas, kurios gali padegti dulkes ar dūmus. c) Nenaudokite įrankio, jei netoliese yra vaikų ar pašalinių asmenų. Jei kas nors atitrauks jūsų dėmesį, galite nesuvaldyti įrankio.

2) Elektros saugos reikalavimai

a) Elektrinių įrankių kištukai privalo tikti lizdui, į kurį bus kišami. Niekada nebandykite kokiu nors būdu perdaryti kištuko. Draudžiama naudoti kištukinius adapterius įžemintų elektrinių įrankių jungimui. Neperdaryti kištukai ir juos atitinkantys lizdai mažina elektros smūgio pavojų. b) Venkite kūno kontakto su įžemintais paviršiais, pvz., vamzdžiais, radiatoriais, viryklėmis ir šaldytuvais. Elektros smūgio pavojus padidėja, jei jūsų kūnas yra įžemintas. c) Neleiskite, kad ant elektrinių įrankių lytų arba jie būtų laikomi šlapioje vietoje. Į elektrinį įrankį patekęs vanduo padidins elektros smūgio pavojaus galimybę. d) Laidą naudokite tik pagal paskirtį. Niekada netempkite už laido, jei norite elektrinį įrankį perkelti į kitą vietą, jį patraukti ar išjungti. Laidas turi būti kuo toliau nuo ugnies, tepalų, aštrių briaunų ar judančių dalių. Pažeisti ar susipainioję laidai didina elektros smūgio pavojų. e) Kai dirbate elektriniu įrankiu lauke, naudokite darbui lauke tinkamą prailginimo laidą. Darbui lauke tinkantis laidas sumažina elektros smūgio pavojų. f) Jei elektrinį įrankį yra būtina naudoti aplinkoje, kur daug drėgmės, naudokite liekamosios srovės įrenginiu (RCD) apsaugotą elektros tiekimo šaltinį. RCD naudojimas sumažina elektros smūgio pavojų.

a) Dirbdami su elektriniu įrankiu būkite budrūs, matykite, ką darote ir vadovaukitės sveiku protu. Nenaudokite elektrinio įrankio tada, kai esate pavargęs arba vartojate narkotikus, alkoholį ar vaistus. Viena neatidumo akimirka dirbant elektriniu įrankiu, ir jūs galite sunkiai susižaloti.

LIETUVIŲ KALBOJE - 2

b) Naudokite asmenines apsaugos priemones. Visada būkite užsidėję apsauginius akinius. Apsauginė įranga, pvz., tam tikromis aplinkybėmis naudojamas respiratorius, specialūs neslystantys batai, apsauginis šalmas ar ausinės mažina tikimybę susižaloti. c) Saugokitės, kad įrankio neįjungtumėte netyčia. Prieš jungdami įrankį į elektros tinklą ir (arba) prie akumuliatorių bloko arba prieš keldami ar norėdami nunešti jį į kitą vietą, patikrinkite, ar jungiklis yra padėtyje “išjungta”. Elektros įrankio nešimas laikant pirštą ant jungiklio arba įrankio judinimas, kai jungiklis yra padėtyje “įjungta”, gali tapti nelaimės priežastimi. d) Prieš įjungdami elektros įrankį, nuo jo nuimkite montavimo raktus ar veržliarakčius. Jei ant besisukančios elektrinio įrankio detalės paliksite veržliaraktį ar bet kurį kitą raktą, galite susižeisti. e) Per plačiai neužsimokite. Visada turėkite tvirtą pagrindą po kojomis ir išlaikykite pusiausvyrą. Tik taip galėsite suvaldyti elektrinį įrankį iškilus netikėtomis aplinkybėms. f) Tinkamai apsirenkite. Venkite palaidų drabužių ir papuošalų. Žiūrėkite, kad jūsų plaukai, drabužiai ar pirštinės būtų kuo toliau nuo judančių dalių. Judančios dalys gali įsukti palaidus drabužius, papuošalus ar ilgus plaukus. g) Jei gaunate prietaisų, skirtų prijungti dulkių pašalinimo ar surinkimo įtaisą, patikrinkite, kad šie būtų prijungiami ir naudojami tinkamai. Dulkių surinkimas mažina dėl dulkių kylančius pavojus.

4) Elektrinių įrankių naudojimas ir priežiūra

a) Nenaudokite jėgos. Savo darbui atlikti pasirinkite tinkamą elektrinį įrankį. Tinkamas elektrinis įrankis atliks darbą geriau bei saugiau ir tokiu tempu, koks numatytas jį projektuojant. b) Nenaudokite elektrinio įrankio, jei neveikia jo jungiklis. Bet kuris elektrinis įrankis, kurio jungiklis neveikia, yra pavojingas ir turi būti taisomas. c) Prieš taisydami elektrinį įrankį, keisdami priedus ar padėdami jį į sandėlį, išjunkite kištuką iš maitinimo šaltinio ir (arba) atjunkite elektrinį įrankį nuo akumuliatorių bloko. Šios atsargumo priemonės mažina pavojų, jog elektrinis įrankis įsijungs netyčia. d) Nenaudojamus elektrinius įrankius laikykite vaikams nepasiekiamoje vietoje ir neleiskite su šiuo įrankiu ar šiais nurodymais nesusipažinusiems asmenims juo dirbti. Elektriniai įrankiai yra pavojingi, jei patenka į neišmokyto naudotojo rankas. e) Elektrinių įrankių priežiūra. Patikrinkite vietas, kuriose judančios dalys turi sutapti, taip pat sudūrimus, ar nėra įtrūkimų ar kitų pažeidimų, dėl kurių įrankis gali blogai dirbti. Jei aptiksite gedimų, prieš naudodami būtinai juos pašalinkite. Daug nelaimių atsitinka dėl netinkamos elektrinių įrankių priežiūros. f) Pjovimui skirti įrankiai turi būti aštrūs ir švarūs. Tinkamai prižiūrimi pjovimo įrankiai, turintys aštrius ašmenis, ne taip greitai atšimpa ir todėl su jais yra lengviau dirbti. g) Naudodami šį elektrinį įrankį, priedus, jo ašmenis ir t. t., vadovaukitės šiais nurodymais; taip pat atsižvelkite į darbo sąlygas ir darbo, kurį reikia atlikti, pobūdį. Pavojinga naudoti šį elektrinį įrankį kitiems tikslams nei numatytieji.

5. Techninė priežiūra

a) Jūsų turimą elektrinį įrankį leidžiama remontuoti tik kvalifikuotam specialistui, kuris detales keistų tik tokiomis pat detalėmis. Taip bus užtikrintas elektrinio prietaiso saugumas. Grandinio pjūklo saugos perspėjimai:

• Laikykite visas kūno dalis atokiau nuo grandininio pjūklo, kai jis veikia. Prieš įjungdami grandininį pjūklą įsitikinkite, kad pjūklo grandinė nieko neliečia. Dirbant neatidžiai veikiantis grandininis pjūklas gali įsukti jūsų rūbus arba kūno dalis pjūklo grandine.

• Visada laikykite grandininį pjūklą dešine ranka už galinės rankenos, o kaire ranka už priekinės rankenos. Laikant grandininį pjūklą atvirkščia rankų padėtimi padidėja sužeidimo rizika, todėl to niekada nedarykite.

• Elektrinį įrankį laikykite suėmę tik už izoliuotų rankenos paviršių, kadangi pjūklo grandinė gali kontaktuoti su paslėptais laidais arba nuosavu laidu. Pjūklo grandinėmis prilietus laidą, kuriuo teka elektros srovė, per metalines elektrinio įrankio dalis bus perduota elektros srovė, todėl su tuo įrankiu dirbantis asmuo patirs elektros smūgį.

• Dėvėkite apsauginius akinius ir ausines. Rekomenduojamos ir kitos apsaugos galvai, rankoms, kojoms ir pėdoms. Tinkami apsauginiai drabužiai sumažins asmeninių traumų riziką nuo lekiančių skeveldrų arba atsitiktinio kontakto su pjūklo grandine.

• Nenaudokite grandininio pjūklo medžiuose. Dirbdami su grandininiu pjūklu medyje galite susižeisti.

• Visada turėkite tinkamą pagrindą ir dirbkite su grandininiu pjūklu stovėdami ant tvirto, stabilaus ir horizontalaus paviršiaus. Ant slidaus ir nestabilaus paviršius, pavyzdžiui ant kopėčių, galite neišlaikyti pusiausvyros arba nesuvaldyti grandininio pjūklo.

• Pjaudami užlinkusią ir įsitempusią šaką, saugokitės, kad ji neatšoktų atgal. Kai medžio skaidulos atsileidžia, atšokdama šaka gali sužeisti operatorių ir (arba) nekontroliuojamai nukreipti grandininį pjūklą.

• Būkite ypač atsargūs pjaudami krūmus ir jaunus medelius. Plona medžiaga gali pagriebti pjūklo grandinę ir staiga palinkti link jūsų arba jūs galite prarasti pusiausvyrą.

• Nešiokite grandininį pjūklą už priekinės rankenos išjungtą ir visada nukreiptą nuo savęs. Kai transportuojate arba saugote grandininį pjūklą, visada uždėkite kreipiamosios plokštės gaubtą. Tinkamai elgdamiesi su grandininiu pjūklu sumažinsite atsitiktinio kontakto su judančia pjūklo grandine galimybę.

• Laikykitės tepimo, grandinės įtempimo ir priedų keitimo instrukcijų. Neteisingai įtempta arba sutepta grandinė gali nutrūkti, arba padidinti atatrankos galimybę.

• Rankenos turi būti sausos, švarios ir nesuteptos alyva bei tepalais. Tepaluotos, alyva išteptos rankenos yra slidžios ir sunkiai valdomos.

• Pjaukite tik medį. Nenaudokite grandininio pjūklo nenumatytiems tikslams. Pavyzdžiui: nenaudokite grandininio pjūklo pjauti plastmasei, mūrui arba ne medinėms statybinėms medžiagoms. Pavojinga naudoti grandininį pjūklą kitiems tikslams nei numatyta. Atatrankos priežastys ir operatoriaus prevenciniai veiksmai: Atatranka gali pasireikšti, kai kreipiamosios plokštės galiukas prisiliečia prie objekto (B3 pav.) arba kai mediena susispaudžia ir sugnybia pjūklo grandinę pjovimo metu. Galiuko kontaktas kai kuriais atvejais gali sukelti staigią atbulinę reakciją bei pakelti kreipiamąją plokštę aukštyn ir atgal link operatoriaus.

LIETUVIŲ KALBOJE - 3

Pjūklo grandinės suspaudimas ties kreipiamosios plokštės galu gali greitai pastumti kreipiamąją plokštę atgal link operatoriaus. Dėl bet kurios iš šių reakcijų gali būti prarasta pjūklo kontrolė, o tai gali baigtis rimtais asmens sužeidimais. Nepasikliaukite vien tik ant pjūklo sumontuotais saugos įrenginiais. Būdamas grandininio pjūklo naudotojas, turite imtis veiksmų, kad užtikrintumėte pjovimo darbų saugą ir išvengtumėte traumų. Atatranka yra neteisingo įrankio naudojimo ir (arba) netinkamo darbo arba sąlygų rezultatas. Jos galima išvengti imantis tinkamų saugos priemonių:

• Tvirtai laikykite grandininio pjūklo rankenas apimdami jas nykščiais ir pirštais, abiem rankomis. Išlaikykite tokią kūno ir rankų padėtį, kad galėtumėte atlaikyti atatrankos jėgą. Atatrankos jėgą operatorius gali kontroliuoti, jeigu bus tam tinkamai pasiruošęs. Nepraraskite grandininio pjūklo kontrolės.

• Nesiekite per toli ir nepjaukite aukščiau pečių aukščio. Taip išvengsite atsitiktinio galiuko kontakto ir galėsite geriau valdyti grandininį pjūklą netikėtose situacijose.

• Naudokite tik gamintojo nurodytus plokščių ir grandinių pakaitalus. Naudojant netinkamas plokštes ir grandines, grandinė gali nutrūkti ir (arba) gali būti sukelta atatranka.

• Laikykitės gamintojo instrukcijų galąsdami arba prižiūrėdami pjūklo grandinę. Sumažinus gylio matuoklio aukštį gali padidėti atatrankos galimybė. Papildomos saugos rekomendacijos

1. Naudotojo vadovo naudojimas. Visi asmenys

naudojantys šį įrenginį turi itin atidžiai perskaityti visą naudotojo vadovą. Naudotojo vadovas turi būti pridedamas prie įrenginio, jei jis parduodamas arba išnuomojamas kitiems asmenims.

Atsargumo priemonės prieš naudojant įrenginį. Niekada neleiskite naudoti šio įrenginio asmenims, kurie nėra tinkamai susipažinę su šio vadovo instrukcijomis. Nepatyrę asmenys turi baigti mokymus naudojant tik pjovimo ožį.

3. Kontroliniai tikrinimai. Atidžiai patikrinkite įrenginį

kiekvieną kartą prieš naudodami, ypač jei jis buvo stipriai sutrenktas arba pasireiškia kokie nors gedimo požymiai. Atlikite visas operacijas nurodytas skyriuje „Priežiūra ir saugojimas – prieš kiekvieną naudojimą“.

4. Remontas ir priežiūra. Visos įrenginio dalys, kurias

gali keisti naudotojas, yra išsamiai aprašytos skyriuje „Surinkimas ir išrinkimas“. Visos kitos įrenginio dalys prireikus turi būti keičiamos tik įgaliotame aptarnavimo centre.

5. Drabužiai. (B1 pav.) Naudodamas šį įrenginį

naudotojas turi dėvėti šiuos aprobuotus asmeninės apsaugos drabužius: gerai priglundančius apsauginius drabužius, saugius batus su neslystančiais padais, nuo suspaudimo ir pjovimo apsaugotais galais, nuo pjovimo ir vibracijos apsaugančias pirštines, apsauginius akinius arba apsauginius skydelius, ausines ir šalmą (jeigu galimas krintančių objektų pavojus). Įsigyjama iš darbo drabužių tiekėjo.

6. Sveikatos atsargumo priemonės – vibracijos ir

triukšmo lygis. Laikykitės triukšmo ribojimų aplinkinėje zonoje. Ilgalaikis įrenginio naudojimas pasireiškia vibracijos poveikiu naudotojui ir gali sukelti „baltų pirštų efektą“ (Raynaudo sindromą), riešo tunelio sindromą ir panašius negalavimus.

7. Sveikatos atsargumo priemonės – cheminės

medžiagos. Naudokite alyvas, kurias rekomenduoja gamintojas.

Sveikatos atsargumo priemonės – karštis.

PERSPĖJIMAS! Šis įrenginys savo veikimo metu Naudojant grandininis ratas ir grandinė stipriai įkaista, būkite atsargūs ir nelieskite šių dalių, kol jos neatvės. skleidžia elektromagnetinį lauką. Kai kuriomis aplinkybėmis šis laukas gali trikdyti aktyvius arba pasyvius medicininius implantus. Kad sumažintumėte rimtų sužeidimų arba mirties atvejų riziką, rekomenduojame prieš naudojantis šiuo įrenginiu asmenims su medicininiais implantais pasikonsultuoti su gydytoju ir medicinos įrenginio gamintoju. Transportavimo ir saugojimo atsargumo priemonės. (B2 pav.) Kaskart, kai keičiama darbo vieta, atjunkite įrenginį nuo maitinimo tinklo ir įjunkite grandinės stabdžio svirtį. Prieš kiekvieną transportavimą ar saugojimą uždėkite kreipiamosios plokštės apsaugos gaubtą. Visada neškite įrenginį ranka nukreipę plokštę atgal arba, kai transportuojate įrenginį automobilyje, visada jį gerai pritvirtinkite, kad išvengtumėte pažeidimų. Atatranka. (B3 pav.) Atatrankos jėgą sudaro stiprus plokštės atoveiksmis aukštyn-atgal, nukreiptas į naudotoją. Taip paprastai įvyksta, kai plokštės priekio viršutinė dalis (vadinama “atatrankos pavojaus zona”) (raudonai pažymėta ant kreipiamosios plokštės) prisiliečia prie kokio nors objekto arba jeigu grandinė užstringa medyje. Dėl atatrankos naudotojas gali prarasti įrenginio kontrolę, sukeldamas pavojingus nelaimingus įvykius ir net mirtį. Grandinės stabdžio svirties ir kitos saugos įrangos nepakanka apsaugoti naudotoją nuo traumų: naudotojas turi saugotis aplinkybių galinčių sukelti tokią reakciją ir jų išvengti atsižvelgdamas į patirtį ir skirdamas ypatingą dėmesį tinkamam ir teisingam įrenginio naudojimui (pavyzdžiui: niekada nepjaukite keleto šakų vienu metu, nes taip galima atsitiktinai prisiliesti prie “atatrankos pavojaus zonos”). Darbo aplinkos sauga

1. Niekada neleiskite vaikams arba žmonėms,

nesusipažinusiems su šiomis instrukcijomis, naudotis įrenginiu. Vietinės taisyklės gali riboti operatoriaus amžių.

2. Gaminį naudokite tik taip ir tokiems tikslams, kaip

nurodyta šiose instrukcijose.

3. Atidžiai patikrinkite darbo aplinką, ar nėra kokių

nors pavojaus šaltinių (pvz.: kelių, takų, elektros kabelių, pavojingų medžių ir t.t.)

4. Visi pašaliniai asmenys ir gyvūnai turi būti atokiau

nuo darbo zonos (kur reikia, aptverkite zoną ir naudokite perspėjančius ženklus) mažiausiai 2,5 karto didesniu atstumu, nei kamieno aukštis; bet kuriuo atveju ne mažiau nei dešimt metrų.

5. Operatorius arba naudotojas yra atsakingas už

nelaimingus įvykius ir traumas, sukeltas kitiems žmonėms, arba už jų nuosavybės sugadinimą. Elektros sauga

1. Rekomenduojama naudoti liekamosios srovės

įrenginį (R.C.D.) su išjungimo srove ne didesne nei 30 mA. Net jei yra sumontuotas R.C.D., jis neužtikrina 100% saugumo, todėl būtina visą laiką laikytis saugaus darbo taisyklių. Kaskart naudodami patikrinkite R.C.D.

2. Prieš naudodami patikrinkite, ar nepažeisti laidai ir,

jei yra gedimo arba susidėvėjimo požymių, pakeiskite juos.

3. Nenaudokite gaminio, jeigu elektros laidai pažeisti

buvo nupjautas arba pažeista izoliacija. Nelieskite elektros laidų, kol elektros įtampa nebus atjungta. Netaisykite nupjauto arba pažeisto laido. Pristatykite gaminį į įgaliotą aptarnavimo centrą, kuriame jums pakeis laidą.

LIETUVIŲ KALBOJE - 4

5. Prailginimo laidas turi būti išvyniotas. Suvynioti

laida gali perkaisti ir sumažinti gaminio našumą.

6. Laidas arba ilgintuvas visada turi būti už naudotojo,

kad nekeltų pavojaus naudotojui arba kitiems asmenims, ir saugokite, kad jis nebūtų pažeistas (karščio, aštrių objektų, aštrių briaunų, alyvos ir t.t.);

7. Laikykite laidą taip, kad pjaunant jo neužkabintų

šakos ir kiti objektai.

8. Visada išjunkite maitinimą prieš atjungdami

kištuką, laido jungiklį arba ilgintuvą.

9. Išjunkite, ištraukite kištuką iš maitinimo tinklo ir

patikrinkite elektros tiekimo laidą, ar jis nėra pažeistas arba susidėvėjęs, prieš suvyniodami laidą saugojimui. Netaisykite pažeisto laido. Pristatykite gaminį į įgaliotą aptarnavimo centrą, kuriame jums pakeis laidą.

10. Ištraukite laidą iš maitinimo tinklo, jei nors trumpam

ruošiatės palikti gaminį be priežiūros.

11. Visada rūpestingai suvyniokite laidą, vengdami

12. Naudokite tik kintamosios srovės įtampą, nurodytą

gaminio techninių duomenų etiketėje.

13. Grandininis pjūklas turi dvigubą izoliaciją pagal

EN60745-1 ir EN60745-2-13. Jokiu būdu negalima įžeminti nė vienos šio produkto dalies. JUNGIKLIO BLOKAS Laidai

1. Maitinimo laidus ir ilgintuvus galima įsigyti jūsų

vietiniame įgaliotame aptarnavimo centre

2. Naudokite tik patvirtintus ilginimo laidus

3. Ilginimo kabeliai ir laidai gali būti naudojami tik, jei

jie yra skirti naudoti lauke.

4. Jei naudodami savo gaminį norite naudoti

pailginimo kabelį, naudokite tik toliau pateiktų matmenų kabelį. CSE1835, CSE1935S modeliai: – 5,0 mm2: maks. ilgis 40 m – 5,0 mm2: maks. ilgis 60 m – 8,0 mm2: maks. ilgis 100 m CSE2040, CSE2040S modeliai: – 5,0 mm2: maks. ilgis 50 m – 8,0 mm2: maks. ilgis 90 m

C. APSAUGINĖS ĮRANGOS APRAŠYMAS

Jūsų prietaise yra įrenginys (1 pav.), kurį išjungus, jungiklio nebegalėsite paspausti ir taip bus užkirstas kelias netyčiniam įjungimui. GRANDINĖS STABDŽIO VEIKIMAS IŠJUNGUS JUNGIKLĮ Jūsų prietaise yra įrenginys, kuris tuoj pat blokuoja grandinę, kai tik išjungiamas jungiklis; jei šis įrenginys kuriuo nors metu nesuveiks, prietaisu NEBEBUS galima naudotis, jį reikės kuo skubiau nuvežti į įgaliotą aptarnavimo centrą. PRIEKINĖ RANKŲ APSAUGA/GRANDINĖS STABDŽIŲ RANKENA Priekinė rankų apsauga (2 pav.) yra sukurta tam, kad Pastaba: Kai įjungiamas grandinės stabdis, saugiklis nutraukia srovę varikliui. Atleidžiant grandinės stabdį, kol yra laikomas jungiklis, bus įjungtas prietaisas.

GRANDINĖS SUGRIEBIMO ĮTAISAS

Šiame prietaise yra grandinės sugriebimo įtaisas (4 pav.), kuris yra po krumpliaračiu. Mechanizmas yra sukurtas tam, kad sustabdytų atbulinį grandinės judėjimą grandinės nutrūkimo ar atsilaisvinimo atvejais. šių situacijų galima išvengti užtikrinant teisingą grandinės įtempimą (žr. skyrių D “Surinkimas/Išrinkimas”).

GALINĖ RANKŲ APSAUGA

Jos paskirtis yra apsaugoti (5 pav.) ranką grandinės nutrūkimo arba atsilaisvinimo atvejais. jūsų kairė ranka nekontaktuotų su grandine (jei prietaisą laikote teisingai ir pagal instrukcijas). Priekinė rankų apsauga taip pat veikia kaip grandinės stabdis, įskaitant įrenginį, kuris blokuoja grandinę mažiau nei per 0,15 sekundės atatrankos atveju. Grandinės stabdis išjungiamas, kai priekinė rankų apsauga pastumiama atgal ir pastatoma į vietą (grandinė gali judėti). Grandinės stabdis įjungiamas, kai priekinė rankų apsauga pastumiama į priekį (grandinė užblokuota). Grandinės stabdis gali būti įjungiamas naudojantis, kairiu riešu pastumiant apsaugą pirmyn arba kai riešas kontaktuoja su priekine rankų apsauga atatrankos metu. Kai prietaisas naudojamas atraminei plokštei esant horizontalioje padėtyje, pavyzdžiui per medžių nuleidimą, grandinės stabdis teikia mažesnę apsaugą (3 pav.).

Atraminės plokštės ir grandinės surinkimas Surinkimo metodai priklauso nuo jūsų prietaiso tipo, todėl atkreipkite dėmesį į iliustracijas ir prietaiso tipą, nurodytą etiketėje. Būkite labai atidūs surinkdami ir užtikrinkite, kad viskas būtų atlikta teisingai.

1. Patikrinkite, ar grandinių stabdis nėra įjungtas. Jei taip, išjunkite.

2a. Atsukite plokštės tvirtinimo veržlę ir nuimkite varančio grandininio rato gaubtą. 2b. Atsukite plokštės tvirtinimo rankenėlę ir nuimkite varančio grandininio rato gaubtą.

3. Uždėkite grandinę ant plokštės pradėdami nuo priekinio grandininio rato, taikydami ant kreipiamosios plokštės

griovelio. Dėmesio! Įsitikinkite, kad pjaunančio dantuko aštrioji pusė viršutinėje plokštės pusėje būtų nukreipta pirmyn. Dėvėkite pirštines. 4a. Pasirūpinkite, kad grandinės įtempimo kaištis būtų kaip galima toliau nuo varančio grandininio rato. Uždėkite plokštę ant plokštės tvirtinimo varžto, įstatykite grandinės įtempimo kaištį ir uždėkite grandinę ant varančio grandininio rato. 4b. Sukite kiek galima metalinį srieginį krumpliaratį prieš laikrodžio rodyklę. Uždėkite plokštę ant plokštės tvirtinimo varžto ir grandinę ant varančio grandininio rato. Uždėkite varančio grandininio rato gaubtą, užtikrindami, kad grandinės varomieji dantukai užsikabintų už varančio grandininio rato ir įlįstų į kreipiamosios griovelį. 5a. Prisukite plokštės veržlę ranka, kol bus laisvai pritvirtinta. 5b. Prisukite plokštės ratuką, kol bus laisvai pritvirtinta. 6a. Norint įtempti grandinę, sukite grandinės įtempimo varžtą pagal laikrodžio rodyklę, naudojantis pridėtu veržliarakčiu/atsuktuvu.Norint sumažinti tempimą, sukite priešaikrodžio rodyklę (atliekant šią operaciją,plokštės viršutinę dalį laikykite viršuje). 6b. Norint įtempti grandinę, sukite grandinės įtempimo išorinį ratuką pagal laikrodžio rodyklę. Norint sumažinti įtempimą, sukite prieš laikrodžio rodyklę (atliekant šią operaciją, plokštės viršutinę dalį laikykite viršuje).

7. Įtempkite grandinę, kol bus pasiektas teisingas įtempimas. Patraukite grandinę nuo plokštės ir užtikrinkite, kad

atsiradęs tarpas būtų maždaug 2-3mm. 8a. Užveržkite plokštės veržlę, naudojantis pridėtu veržliarakčiu/atsuktuvu. 8b. Veržkite plokštę, kol tvirtai prisiverš Per smarkiai įtempus grandinę, bus perkrautas variklis ir gali atsirasti gedimų, dėl nepakankamoįtempimo grandinė gali nuslysti nuo bėgių, o kai grandinė yraįtempta teisingai, pjaunant bus pasiektas geriausias rezultatas ir pjużklas tarnaus ilgiau. Įtempimą reikia nuolatos tikrinti, nes nuo naudojimo grandinė ilgėja (ypatingai jei ji yra nauja; po pirmojo surinkimo; grandinėsįtempimą reikėtų tikrinti po 5 minucţių pjovimo). Negalima grandinės tempti vos tik išjungus pjużklą, reikia palaukti, kol ji atvės. Tai atvejais, kai atsipalaidavusią grandinę reikia labiauįtempti, visada pirmiausiai atsukite atraminės plokštės veržlę / rankenėle ir tik po to sureguliuokite grandinėsįtempimo varžtą / rankenėlę, sureguliuokiteįtempimą ir priveržkite atraminę plokštę su veržlė / rankenėle.

E. PALEIDIMAS IR SUSTABDYMAS

Paleidimas: tvirtai suimkite abi rankenas, atleiskite grandinės stabdžių rankeną, užtikrinant, kad ranka vis dar yra ant priekinės rankenos, paspauskite ir laikykite jungiklio bloką nuspaustą, o tada paspauskite jungiklį (dabar jau galima atleisti jungiklio blokavimo mygtuką). Sustabdymas: prietaisas sustos, kai tik bus išjungtas mygtukas. Prietaiso neišsijungimo atveju, įjunkite grandinės stabdį, išjunkite kabelį iš lizdo ir nuvežkite prietaisą į įgaliotą aptarnavimo centrą. F. ATRAMINĖS PLOKŠTĖS IR GRANDINĖS SUTEPIMAS DĖMESIO! Dėl nepakankamo sutepimo gali nutrūkti grandinė ir sukelti rimtus arba net mirtinus sužeidimus. Plokštės ir grandinės sutepimas atliekamas su automatine pompa. žr. “Priežiūra” dėl nurodymų apie tai, kaip užtikrinti pakankamą grandinės alyvos paskirstymą. kad alyva yra tinkama tai temperatūrai, kokioje bus naudojamas įrankis: esant žemesnei negu 0°C temperatūrai, tam tikros alyvos sutirštėja, perkaitindamos pompą ir sukeldamos žalą. Susisiekite su įgaliotu aptarnavimo centru, jei norite pasikonsultuoti dėl alyvos parinkimo. Alyvos bako pildymas Grandinės alyvos parinkimas Visada naudokite tik naują alyvą (specialaus tipo grandinėms) su pakankamu klampumu: alyva turi gerai prikibti ir garantuoti geras takumo savybes ir vasarą, ir žiemą. Jei nėra grandinės alyvos, galima naudoti EP 90 transmisijos alyvą. Niekada nenaudokite alyvos likučių, nes tai žalinga sveikatai, prietaisui ir aplinkai. Užtikrinkite, Atsukite alyvos bako dangtelį ir užpildykite baką, stengiantis neprapilti alyvos (jei taip atsitiks, atsargiai nuvalykite prietaisą), ir tada vėl tvirtai užsukite dangtelį.

Prieš atlikdami bet kokius priežiūros darbus arba valymą, ištraukite kištuką iš maitinimo tinklo. DĖMESIO! Kai darbo vieta yra ypatingai nešvari ar dulkėta, aprašytos operacijos turi būti atliekamos dažniau nei parašyta instrukcijoje. Prieš kiekvieną naudojimą Patikrinkite, ar grandinės alyvos pompa veikia teisingai: nukreipkite atraminę plokštę ties švariu paviršiumi, maždaug 20cm atstumu; praėjus minutei po prietaiso įjungimo, paviršiuje turėtų būti aiškių alyvos žymių (1 pav.) Patikrinkite, ar nereikia panaudoti per didelės jėgos įjungiant ir išjungiant grandinės stabdį. Taip pat patikrinkite, kad jis nebūtų įjungiamas per daug lengvai, ir kad stabdis nebūtų blokuojamas. Tada patikrinkite grandinės stabdžio funkciją šitokiu būdu: atleiskite grandinės stabdį, teisingai paimkite prietaisą ir jį įjunkite, įjunkite grandinės stabdį, kairiu riešu arba ranka pastumdami pirmyn priekinę rankų apsaugą, bet nenuimdami rankos nuo rankenos (2 pav.). Jei grandinės stabdis veikia teisingai, grandinė turi būti tuoj pat sustabdyta. Patikrinkite, ar grandinė tinkamai pagaląsta, ar yra geros būklės ir ar tinkamai įtempta. Jei grandinė yra susidėvėjusi arba jei pjovimo danteliai yra tik 3mm ilgio, grandinę reikia pakeisti (3 pav.). Reguliariai valykite oro angas, kad neperkaistų variklis pav.).

Patikrinkite, ar jungiklis ir jungiklio blokas veikia teisingai (tai turi būti atliekama, kai atleistas grandinės stabdis): paspauskite jungiklį bei jungiklio bloką ir pažiūrėkite, ar juos atleidus, jie grįžta į savo padėtį; patikrinkite, ar yra neįmanoma nuspausti jungiklio, nepradėjus veikti jungiklio blokui. Patikrinkite, ar grandinės sugriebimo įtaisas ir dešinės rankos apsauga yra normalios būklės, be jokių matomų pakenkimų, ar nepažeista jo medžiaga. Panaudojus 2-3 valandas Patikrinkite atraminės plokštės būklę, jei reikia, atsargiai išvalykite tepimo angas (5 pav.) ir griovelius (6 pav.); jei griovelis susidėvėjo arba rodo giluminio įpjovimo ženklus, jį reikia pakeisti. Reguliariai valykite varantį grandininį ratą ir tikrinkite, ar jis nesusidėvėjęs. (7 pav.). Patepkite plokštės galiuko krumpliaratį tepalu nuo susidėvėjimo per skylę, parodytą iliustracijoje (8 pav.). (1 pav.) Naudojantis prietaisu, venkite: Grandinės galandimas (kai reikia) Jei grandinė nepjauna teisingai arba jei atraminę plokštę reikia stipriai spausti prie medžio, ir jei pjuvenos yra labai smulkios - tai rodo, kad grandinė nėra teisingai pagaląsta. Jei pjovimo veiksmo metu pjuvenų nėra, tai reiškia, kad pjovimo kraštas visiškai susidėvėjo ir grandinė pjovimo metu trina medieną į dulkes. Gerai pagaląsta grandinė be lengvai ir be didelių pastangų eina per medį ir susidaro didelės, ilgos medžio drožlės. Grandinės pjovimo pusė susideda iš pjovimo grandies (9 pav.) su pjovimo danteliu (10 pav.) ir pjovimo ribos indikatoriumi (11 pav.). Skirtumas tarp šių dviejų dalių nustato pjovimo gylį; reikalingas dildės kreiptuvas ir 4mm skersmens apvali dildė, norint gauti gerus galandimo rezultatus. Sekite žemiau nurodytomis instrukcijomis: kai grandinė yra įtaisyta, įtempimas tinkamai sureguliuotas ir įjungtas grandinės stabdis, įtaisykite dildės kreiptuvą statmenai plokštei, kaip parodyta iliustracijoje (12 pav.), užpildant pjovimo dantelius nurodytu kampu (13 pav.), visada dirbant iš vidaus į išorę, sumažinant spaudimą grįžimo stadijoje (labai svarbu tiksliai laikytis instrukcijų: per dideli arba nepakankami galandimo kampai ar neteisingas dildės skersmuo padidins atatrankos riziką). Norint gauti didesnį tikslumą šoniniuose kampuose, patartina nukreipti dildę taip, kad ji viršytų viršutinį pjautuvą maždaug 0,5mm. Pirmiausiai pagaląskite vienos pusės dantelius, tada apverskite prietaisą ir pakartokite operaciją. Užtikrinkite, kad po galandimo operacijų visi danteliai būtų to paties ilgio ir kad gylio indikatoriaus aukštis būtų 0,6 mm žemiau nei viršutinis pjautuvas: aukštį tikrinkite tinkamu šablonu ir nušlifuokite (plokščia dilde) visas išsikišusias dalis, užapvalinant priekinę gylio indikatoriaus dalį (14 pav.). Pasirūpinkite, kad nebūtų nušlifuotas apsaugantis nuo atatrankos dantelis (15 pav.). Kas 30 naudojimo valandų Pristatykite prietaisą į įgaliotą aptarnavimo centrą bendrai apžiūrai ir stabdžių komponentų kontroliniam patikrinimui. Saugojimas Saugokite gaminį vėsioje, sausoje, vaikams neprieinamoje vietoje. Nelaikykite lauke.

- Pjauti tokiomis sąlygomis, kai kamienas gali perskilti pjovimo metu (jėgos veikiama mediena, sausi negyvi medžiai ir pan.): staigus skilimas gali būti labai pavojingas. - Atraminės plokštės arba grandinės užblokavimo pjovimo įrantoj: jei taip atsitiktų, išjunkite prietaisą iš elektros šaltinio ir pabandykite pakelti kamieną, naudodami tinkamą įrankį, pvz.: svertą. Nebandykite ištraukti prietaiso kratant arba traukiant, nes tai gali sukelti gedimus ar sužeidimus. Situacijų, kurios gali baigtis atatrankos reakcija. - Prietaisą naudoti aukščiau pečių lygio. - Medienos pjovimo, naudojant pašalinius objektus, pvz.: vinis. (1 pav.) Naudojantis prietaisu: - Pjaunant ant nuožulnaus paviršiaus, visada dirbkite aukštesnėje nuožulnumos dalyje, kad išvengtumėte partrenkimo, jei kamienas pradėtų ridentis į pakalnę. - Kertant medžius, visada užbaikite darbą: nepilnai nupjautas medis gali lūžti ir nukristi. - Kiekvienos pjovimo operacijos pabaigoje naudotojas pastebės, kaip pasikeitė jėga, kurios reikia prietaiso kontroliavimui. Reikia būti labai atidžiam, kad neatsitiktų taip, kad nebegalėsite suvaldyti prietaiso. žemiau yra aprašyti du skirtingi pjovimo operacijos tipai: Pjovimo veiksmas traukiant grandinę (iš viršaus į apačią) (2 pav.) gali baigtis pavojingu ir staigiu prietaiso judėjimu link kamieno ir kontrolės praradimu. Jei tik įmanoma, naudokite spygliuotą buferį pjovimo operacijų metu. Pjovimo veiksmas stumiant grandinę (iš apačios į viršų) (3 pav.) gali baigtis pavojingu ir staigiu prietaiso pajudėjimu naudotojo kryptimi, taip gali atsirasti pataikymo į naudotoją rizika arba „atatrankos pavojaus zona“ gali susidurti su kamienu, dėl ko gali įvykti stipri atatranka. šiuo būdu reikia pjauti labai atsargiai. Saugiausias prietaiso naudojimo metodas yra uždėti rąstą ant pjovimo ožio ir pjauti iš viršaus į apačią tą rąsto dalį, kuri yra už pjovimo ožio. Spygliuoto buferio naudojimas Kai įmanoma, naudokite spygliuotą buferį, norint užtikrinti saugų pjovimo veiksmą: įtaisykite jį medžio žievėje ar kamieno paviršiuje, norėdami išlaikyti didesnę prietaiso kontrolę

LIETUVIŲ KALBOJE - 7

Žemiau pateikti tipinių pjovimo procedūrų, kurias reikia taikyti konkrečioms situacijoms, aprašymai. Jos turi būti kaskart įvertinamos, apskaičiuojant, kuris metodas yra pats tinkamiausias ir galėtų sukelti mažiausią įmanomą riziką. Kamienas ant žemės. (žemės lietimosi su grandine rizika, kai plokštė pereis per kamieną). (5 pav.) Pjaukite iš viršaus į apačią per visą kamieną. Pjovimo pabaigoje tęskite labai atsargiai, kad grandinė neatsitrenktų į žemę. Jei įmanoma, perpjaukite 2/3 kamieno, apverskite jį ir pjaukite likusį trečdalį iš viršaus į apačią, kad būtų apribota grandinės lietimosi su žeme rizika. Kamienas paremtas tik iš vienos pusės. lūžimo rizika pjovimo metu). (6 pav.) (Kamieno Pradėkite pjauti iš apačios, maždaug 1/3 skersmens, ir tada toje pačioje vietoje užbaikite pjovimo veiksmą iš viršaus. Kamienas paremtas iš abiejų pusių. (Grandinės suspaudimo rizika). (7 pav.) Pradėkite pjauti iš viršaus, maždaug 1/3 skersmens, ir tada toje pačioje vietoje tęskite iš apačios. Kamienas gulintis ant šlaito. Visada stovėkite viršutinėje pusėje nuo pjaunamo rąsto. Kai pjaunate per visą kamieną, geriau išlaikysite kontrolę, jeigu prieš galą pjaudami spausite mažiau, tačiau neatpalaiduosite grandininio pjūklo rankenų. Neleiskite grandinei paliesti žemės. Medžių pjovimas. DĖMESIO! Niekada nebandykite pjauti medžio, jei kristi. Būkite dešinėje medžio pusėje ir pjaukite, naudodamiesi grandinės traukimo metodu; tada pjaukite APATINĘ dalį, kuri turi sutapti su viršutinės dalies pabaiga. Kryptinės prapjovos gylis turi būti 1⁄4 kamieno skersmens, o kampas tarp viršutinio ir apatinio įpjovimo turi būti mažiausiai 45°. Susikertantis taškas tarp dviejų prapjovos pusių vadinamas “kryptine pjovimo linija”. ši linija turi būti idealiai horizontali, tinkamo kampo (90°) su kritimo kryptimi. Nuleidimo įpjovimas, dėl kurio medis krenta, yra pradedamas nuo 3cm iki 5cm virš kryptinės nuleidimo prapjovos linijos apatinės dalies, o baigiamas, esant 1/10 skersmens atstumui nuo prapjovos. Būkite kairėjo medžio pusėje ir pjaukite, naudodamiesi grandinės traukimo metodu ir spygliuotu buferiu. Patikrinkite, kad medis nejudėtų nenumatyta kryptimi. Kaip galima greičiau įdėkite nuleidimo svertą ar pleištą į įpjovą. Nenupjauta medžio dalis vadinama vyriu, nes ji skirta nukreipti medį jo kritimo metu; esant atvejams, kai įpjovimas yra nepakankamas, nelygus arba kai buvo visai perpjautas kamienas, medžio kritimas negali būti kontroliuojamas (labai pavojinga!). Dėl šios priežasties įvairūs įpjovimai turi būti atliekami labai tiksliai. Užbaigus pjovimo operacijas, medis pradės kristi. Kai reikia, padėkite medžiui kristi, naudodamiesi nuleidimo svertais ar pleištais. Šakų kapojimas Kai tik medis nuleidžiamas, kamieną reikia nugenėti kitaip tariant - nuo kamieno yra pašalinamos šakos. Nenuvertinkite šios operacijos, nes dauguma atatrankos nelaimių įvyksta šioje stadijoje. Dėl šios priežasties stebėkite atraminės plokštės galiuko poziciją per pjovimo operacijas ir visada dirbkite kairėje kamieno pusėje. neturite reikalingos patirties, ir bet kuriuo atveju niekada nepjaukite medžių, kurių kamienų skersmenys yra didesni nei atraminės plokštės ilgis! šią operaciją turi atlikti profesionalūs prietaiso naudotojai su tinkama įranga. Kertant medžius turi būti siekiama, kad medis nuvirstų pačia patogiausia padėtimi, nes taip bus palengvintos šaknų kapojimo ir rąstų pjovimo operacijos. (Venkite medžių užvirtimo ant kitų medžių: tarp kitų medžių įstrigusių medžių nuleidimas yra labai pavojinga operacija). Pirmiausia nuspręskite, kuria kryptimi medžiui geriausia kristi, įvertinkite: objektus ir kitus augalus aplink medį, nuolydį, kreivę, vėjo kryptį ir didžiausią šakų koncentraciją. Atkreipkite dėmesį į negyvas ar sulūžusias šakas, kurios gali nulūžti nuleidimo metu ir taip sudaryti sąlygas nelaimei. DĖMESIO! Medžio kirtimo operacijų metu, esant kritinėms sąlygoms, visada tuoj pat nusiimkite ausų apsaugą po pjovimo operacijų, kad galėtumėte išgirsti neįprastus garsus ir bet kokius įspėjamuosius signalus. Paruošiamosios pjovimo operacijos ir atsitraukimo kelio nustatymas. Pašalinkite bet kokias šakas, kurios trukdo darbui (8 pav.), pradedant iš viršaus į apačią, ir tada, kamienui visada esant tarp naudotojo ir prietaiso, vieną po kitos pašalinkite sunkesnes šakas. Pašalinkite visus augalus, kurie trukdo darbo operacijoms, ir patikrinkite, ar darbo vietoje nėra galimų kliūčių (akmenų, šaknų, griovių ir pan.), planuojant atsitraukimo kelią (kuriuo reikės eiti kritimo metu). žiūrėkite iliustraciją (9 pav.) dėl reikalingų krypčių išlaikymo (A. Numatyta medžio kritimo kryptis, B. Atsitraukimo kelias, C. Pavojaus zona). ĮPJOVIMAI KERTANT(10 pav.) Norint užtikrinti, kad naudotojas galėtų pilnai kontroliuoti krintantį medį, reikia vadovautis šiomis pjovimo instrukcijomis: įpjovimą, kuris kontroliuoja medžio kritimo kryptį, reikia įpjauti ankščiausiai: pirmiausiai, pjaukite VIRŠUTINĘ kryptinės prapjovos dalį toje pusėje, kurioje medis turi

Šiame skyriuje pateikiama naudinga informacija apie ekologinio suderinamumo charakteristikos, įtrauktos į prietaiso konstrukciją, išlaikymą, tinkamą grandinės alyvos naudojimą ir išmetimą. PRIETAISO NAUDOJIMAS Alyvos bako pildymo operacijos turi būti vykdomos tokiu būdu, kad alyva neišsilietų ir neužterštų dirvožemio ir aplinkos. IŠMETIMAS Neišmeskite prietaiso netinkamai, kai jis nebetinka naudojimui. Pristatykite jį į įgaliotą organizaciją tinkamam išmetimui, griežtai vadovaujantis nuostatomis. Ant produkto ar ant jo pakuotės esantis simbolis nurodo, kad šio produkto negalima laikyti namų apyvokos atlieka. Vietoj to, jį reikia perduoti į reikiamą surinkimo tašką elektros ir elektronikos įrangos perdirbimui. Užtikrindami, kad produktas būtų išmestas teisingai, jūs padėsite užkirsti kelią potencialiems neigiamiems padariniams aplinkai ir žmogaus sveikatai, kurie gali būti sukelti netinkamai elgiantis su prietaisu išmetimo metu. Dėl išsamesnės informacijos apie šio produkto išmetimą prašome susisiekti su savo vietiniu informacijos centru, namų atliekų išmetimo tarnyba arba parduotuve, kurioje įsigijote produktą.

Neužsiveda Variklis lėtai variklis sukasi arba užgęsta Įsitikinkite, ar įjungtas elektros šaltinis Įsitikinkite, ar prietaisas tinkamai prijungtas Įsitikinkite, ar Jūsų aidas/prailginimo laidas nėra pažeistas Įsitikinkite, ar neįjungtas grandinės stabdis Patikrinkite, ar grandinė tinkamai surinkta ir įtempta Patikrinkite grandinės sutepimą, kaip nurodyta F ir G skyriuose Įsitikinkite, ar grandinė aštri Patikrinkite, ar įjungtas automatinio išjungimo jungiklis Susisiekite su savo įgaliotu centru

Prietaisas įsijungia, tačiau nepjauna tinkamai Variklis sukasi netinkamai arba mažu greičiu

35cm Grandinė Kreipiamoji plokštė 91PJ052XN 40cm Grandinė Kreipiamoji plokštė 91PJ056XN Stabdymo įrengimai nesustabdo grandinės tinkamai Dalies Dalies Dalies Dalies numeris: numeris: numeris: numeris:

Husqvarna AB, S-561 82, Huskvarna, Sweden Atsakingai pareiškiame, kad produktas(-ai); Paskirtis..........................................Chainsaw - Grandininis pjūklas Tipo (-ų) aprašymas........................CSE1835, CSE1935S, CSE2040, CSE2040S Serijos identifikacija.........................Žiūrėti gaminio klasės etiketę Pagaminimo metai...........................Žiūrėti gaminio klasės etiketę Atitinka pagrindinius sekančių ET direktyvų reikalavimus ir nuostatus: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU remiantis šiais taikomais harmonizuotais ES standartais: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Paskelbtoji įstaiga, kuri vykdė ET tipo tyrimą, remiantis 8 straipsnio 2c pastraipa..................................... TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany Sertifikato nr........................................................................ BM 50268379 Didžiausias įrenginio A svertinio garso slėgio lygis LpA, išmatuotas pagal EN60745-2-13, yra nurodytas lentelėje. Didžiausia plaštakos / rankos vibracijos svertinė reikšmė ah, išmatuota remiantis EN60745-2-13 naudojant minėto produkto (-ų) bandinį, yra nurodyta lentelėje. Nurodyta vibracijos bendroji reikšmė išmatuota pagal standartinį testavimo metodą ir gali būti naudojama lyginant vieną įrankį su kitu. Nurodyta vibracijos bendroji reikšmė taip pat gali būti naudojama preliminariai matuoti eksploatacija. Perspėjimas: Vibracijos emisija naudojant įrankį gali skirtis nuo nurodytos bendrosios reikšmės priklausomai nuo įrankio naudojimo būdo. Operatoriai pagal įrankio naudojimo aplinką ir sąlygas (atsižvelgdami į visas operacijos ciklų dalis, įskaitant papildoma laika be įrankio naudojimo, kai įrankis išjungiamas ir veikia laisvąja eiga) turi identifikuoti reikiamas asmenines apsaugos priemones. 2000/14/EC: Išmatuotos garso galios LWA ir garantuojamos garso galios LWA reikšmės yra pateiktos pagal lentelių skaičius. Atitikimo įvertinimo procedūra............................................ Annex V Ulm 12/02/2013 P. Lamelli Pasaulinių tyrimų ir vystymo skyriaus direktorius – rankinis Techninės dokumentacijos savininkas Tipas (CSE____): Sausas svoris(Kg) Galingumas(kW) Alyvos bako tūris (cm3) Maksimalus kreipiamosios plokštės ilgis Grandinės žingsnis (mm) Grandinės indikatorius (mm) Išmatuota garso galia LWA (dB(A)) Garantuota garso galia LWA (dB(A)) Garso slėgis LpA (dB(A)) Netikrumas KpA (dB(A)) Vibracija, tenkanti plaštakai / rankai ah (m/s2) Neapibrėžtis Kah (m/s2) Elektros tinklo pilnutinė varža Zmax (Ω)

Priklausomai nuo vietos elektros tinklo parametrų, naudojant šį gaminį galimi trumpi įtampos kritimai įjungimo momentu. Tai gali turėti įtakos kitai elektrinei įrangai, pvz., tuo metu gali prigesti lempa. Jei elektros tinklo pilnutinė varža (Zmax) yra mažesnė už lentelėje nurodytą reikšmę (skirtą jūsų modeliui), šio poveikio nepajusite. Elektros tinklo pilnutinę varžą galite sužinoti elektros energiją tiekiančioje įmonėje.
