KULLANIM KILAVUZU CSE 2040 MC CULLOCH

Kullanmadan önce okuyunuz ve ileride başvurmak üzere saklayınız.

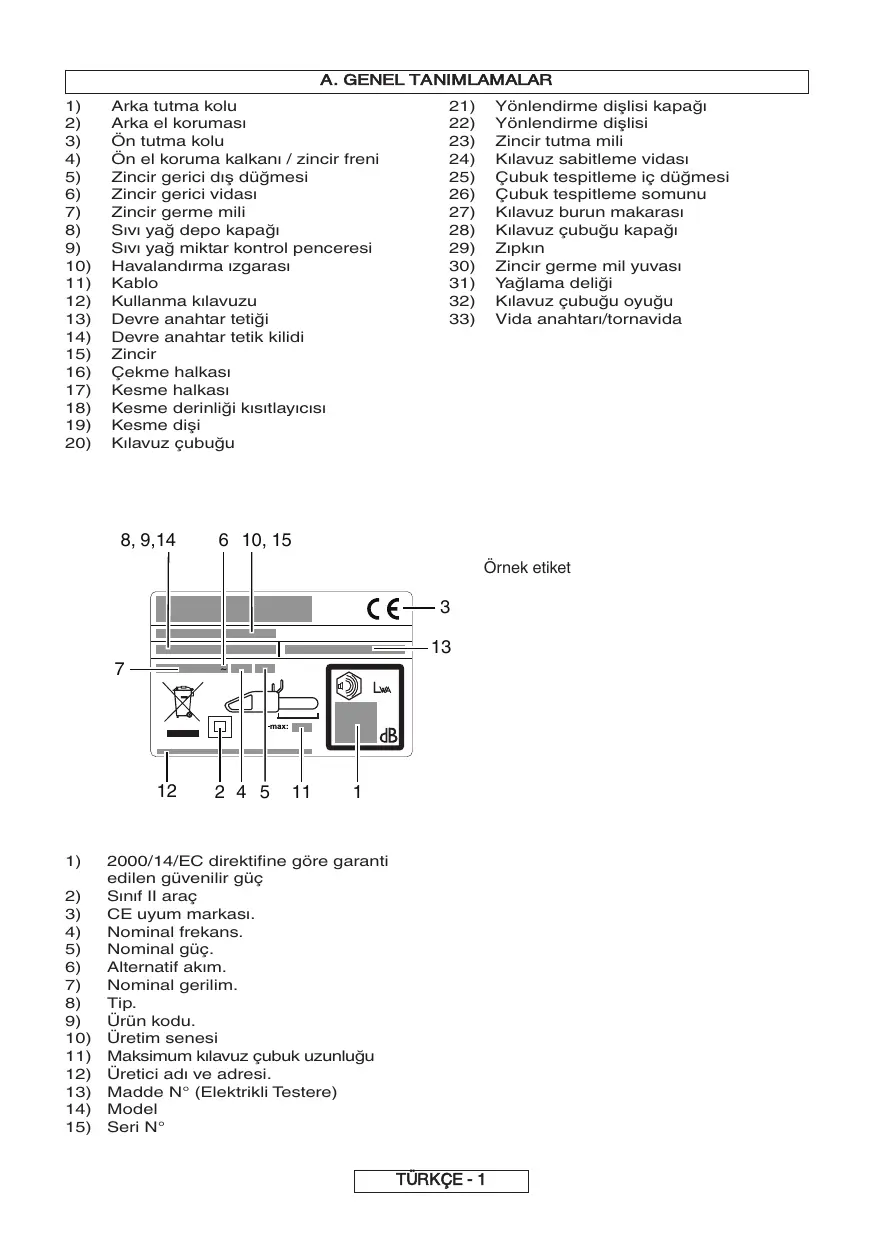

10) 11) 12) 13) 14) 15) 16) 17) 18) 19) 20) Arka tutma kolu Arka el koruması Ön tutma kolu Ön el koruma kalkanı / zincir freni Zincir gerici dış düğmesi Zincir gerici vidası Zincir germe mili Sıvı yağ depo kapağı Sıvı yağ miktar kontrol penceresi Havalandırma ızgarası Kablo Kullanma kılavuzu Devre anahtar tetiği Devre anahtar tetik kilidi Zincir Çekme halkası Kesme halkası Kesme derinliği kısıtlayıcısı Kesme dişi Kılavuz çubuğu 8, 9,14 21) 22) 23) 24) 25) 26) 27) 28) 29) 30) 31) 32) 33) Yönlendirme dişlisi kapağı Yönlendirme dişlisi Zincir tutma mili Kılavuz sabitleme vidası Çubuk tespitleme iç düğmesi Çubuk tespitleme somunu Kılavuz burun makarası Kılavuz çubuğu kapağı Zıpkın Zincir germe mil yuvası Yağlama deliği Kılavuz çubuğu oyuğu Vida anahtarı/tornavida 6 10, 15 Örnek etiket

2000/14/EC direktifine göre garanti edilen güvenilir güç Sınıf II araç CE uyum markası. Nominal frekans. Nominal güç. Alternatif akım. Nominal gerilim. Tip. Ürün kodu. Üretim senesi Maksimum kılavuz çubuk uzunluğu Üretici adı ve adresi. Madde N° (Elektrikli Testere) Model Seri N°

B. GÜVENLİK ÖNLEMLERİ

SEMBOLLERİN ANLAMLARI

Dikkat Kullanma kılavuzunu dikkatlice okuyunuz Kesme dişi yönü Koruyucu çizmeler Her zaman için iki elinizi kullanınız Etkiye geri tepme tehlikesi Kask,kulak koruyucu ve gözlük veya siperlik 10 m Yağmurlu ve nemli ortam altında bulundurmayınız Kesmeye karşı koruyucu eldivenler Zincir sıvı yağı Kesmeye karşı korumalı ve uzun pantolonlar Yapmayınız..... Fren devre dışı, devrede Makineyi durdurunuz Kablo hasarlı veya kesikse şebekeden fişi hemen çıkartın Ayarlama veya temizleme yapmadan önce prizden çıkarın Çevredeki insanları uzak tutun Elektrik şoku riski Elektrikli Alet Genel Emniyet Uyarıları UYARI Emniyet uyarılarını ve tüm talimatları okuyun. Uyarılara ve talimatlara uyulmaması elektrik şokuna, yangına ve/veya ciddi yaralanmaya neden olabilir. Gelecekteki referansınız için tüm uyarıları ve talimatları saklayın. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle vücudunuzun temas etmesinden kaçının. Vücudunuz topraklanırsa elektrik şokunun artma riski vardır. c) Elektrikli aletleri yağmurlu veya nemli şartlara maruz bırakmayın. Elektrikli bir alete su girmesi elektrik şoku riskini arttıracaktır. Uyarılar kısmındaki “elektrikli alet” terimi, şebekeden çalışan (kablolu) elektrikli alet veya pille çalışan (kablosuz) elektrikli alet anlamına gelmektedir.

1) Çalışma alanı emniyeti

a) Çalışma alanının temiz ve iyi aydınlatılmış olmasını sağlayın. Düzensiz veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri, yanıcı sıvıların, gazların veya tozun bulunduğu patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler, tozu veya d) Kordonu usulüne uygun kullanın. Elektrikli aleti taşımak, çekmek veya fişinden çıkarmak için kordonu kesinlikle kullanmayın. Kordonu, ısıdan, yağdan, sivri kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik şoku riskini arttırır. e) Elektrikli bir aleti açık alanda çalıştırırken, açık alanda kullanım için uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablonun kullanılması elektrik şoku riskini azaltır. c) Elektrikli bir aleti çalıştırırken çocukları ve seyredenleri uzak tutun. Dikkatinizi çeken şeyler f) Nemli bir ortamda elektrikli bir aleti çalıştırmaktan kaçınamıyorsanız, artık akım aygıtı (RCD) korumalı bir güç kaynağı kullanın. Bir RCD’nin kullanılması

2) Elektriksel emniyet

a) Elektrikli aletin fişleri prize uymalıdır. Fişi herhangi bir şekilde kesinlikle değiştirmeyin. Topraklı (topraklanmış) elektrik aletleri ile herhangi bir adaptör fişini kullanmayın. Değiştirilmemiş fişler

a) Elektrikli bir alet çalıştırırken uyanık olun, ne yaptığınızı izleyin ve sağduyunuzu kullanın. Yorgun olduğunuzda veya ilaçların, alkolün veya ilaç tedavisi etkisi altında elektrikli bir aleti kullanmayın. Elektrikli aletleri çalıştırırken bir anlık dumanları tutuşturabilen kıvılcımlar oluştururlar. kontrolü kaybetmenize neden olabilir. ve uygun prizler elektrik şoku riskini azaltacaktır. elektrik şoku riskini azaltır. dikkatsizlik ciddi yaralanmaya neden olabilir.

b) Kişisel koruyucu ekipman kullanın. Daima göz koruyucu ekipman takın. Uygun şartlar için g) Çalışma koşullarını ve gerçekleştirilecek işi dikkate alarak bu talimatlara göre elektrikli aleti, aksesuarları ve alet parçalarını vb. kullanın. kullanılan toz maskesi, kaymayan emniyetli ayakkabı, kask veya işitme koruyucu donanım kişisel yaralanmaları azaltacaktır. Elektrikli aletin tasarlandıklarından farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. c) İstem dışı çalıştırmayı önleyin. Aleti güç kaynağına ve/veya pil takımına bağlamadan, toplamadan veya taşımadan önce anahtarın off (devre dışı) konumunda olduğuna emin olun. Parmağınız

a) Sadece aynı yedek parçalar kullanılarak nitelikli bir onarım personeli tarafından elektrikli aletinize servis verilmesini sağlayın. Bu durum, elektrikli d) Elektrikli aleti açmadan önce herhangi bir ayarlama anahtarını ve somun anahtarını çıkartın. Zincir testere güvenlik uyarıları:

• Zincir testere çalıştırılırken vücudunuzun tüm parçalarını testere zincirinden uzak tutun. Zincir testereyi çalıştırmadan önce testere zincirinin herhangi bir şeye temas etmediğinden emin olun. anahtar üzerinde iken veya anahtarı on (devrede) konumunda olan elektrikli aletlere güç verirken elektrikli aletlerin taşınması kazalara davetiye çıkarır. Elektrikli aletlerin dönen parçasına takılı olarak bırakılmış bir somun anahtarı veya bir ayar anahtarı kişisel yaralanmaya neden olabilir. e) Aşırı yüklemeyin. Her zaman uygun basacak bir yer ve denge sağlayın. Bu işlem, beklenmedik aletinizin emniyetinin sağlanmasını garanti edecektir. Zincir testereleri çalıştırırken bir anlık dikkatsizlik kıyafetinizin ya da vücudunuzun testere zincirine dolanmasına neden olabilir. durumlarda elektrikli aletin daha iyi kontrol edilmesini sağlar.

• Zincir testereyi daima sağ elinizle arka koldan ve sol elinizle ön koldan tutun. Zincir testerenin ters Bol elbiseler, mücevherat veya uzun saçlar hareketli parçalara takılabilir.

• Güç aracını yalnızca yalıtılmış yüzeylerden kavrayarak tutun, çünkü zincir testere gizli elektrik kablolarıyla veya kendi kablosuyla temas edebilir. f) Uygun şekilde giyinin. Bol elbise giymeyin veya mücevher takmayın. Saçınızı, elbisenizi ve eldivenlerinizi hareketli parçalardan uzak tutun. g) Toz çıkarma ve biriktirme donanımlarının bağlantısı için aygıtlar verilmişse, bunların bağlandığına ve doğru olarak kullanıldığına emin olun. Toz biriktirme donanımının kullanılması tozdan kaynaklanan tehlikeleri azaltabilir.

4) Elektrikli aletlerin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru elektrikli alet kullanın. Doğru elektrikli alet, işi tasarlandığı oranda daha iyi ve daha güvenilir yapacaktır. b) Anahtar aleti açmıyor ve kapatmıyorsa elektrikli aleti kullanmayın. Anahtarla kontrol edilemeyen herhangi bir elektrikli alet tehlikelidir ve onarılmak zorundadır. c) Herhangi bir ayarlama yapmadan önce, aksesuarları değiştirmeden önce veya elektrikli aletleri depolamadan önce güç kaynağından ve/veya elektrikli aletin pil takımından fişi ayırın. Bu tür önleyici emniyet tedbirleri elektrikli aleti yanlışlıkla çalıştırma riskini azaltmaktadır. d) Elektrikli aletleri çocukların erişemeyeceği şekilde devre dışı bırakılmış durumda boşta depolayın ve elektrikli alet ile veya bu talimatlarla aşina olmayan kişilerin elektrikli aleti çalıştırmasına izin vermeyin. Elektrikli aletler eğitimsiz kişilerin ellerinde tehlikelidirler. e) Elektrikli aletlerin bakımının yapılması. Hareketli parçaları yanlış ayarlama veya bağlantı için, parçaların kırık olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek başka herhangi bir koşulu kontrol edin. Hasarlı ise, kullanmadan önce elektrikli aleti onarılmasını sağlayın. Birçok kazalar bakımı kötü yapılmış elektrikli aletler tarafından neden olunmaktadır. f) Kesim aletlerinin keskin ve temiz olmasını sağlayın. Bakımı uygun şekilde yapılmış, keskin kesim kenarlarına sahip kesim aletleri daha az tutukluk yaparlar ve kontrol edilmeleri daha kolaydır. elle tutulması yaralanma riskini artırır ve asla yapılmaması gerekir. “Elektrikli” telle temas eden zincir testereler, güç aletinin metal parçalarının “elektriğe” maruz kalmasına ve operatörü elektrik çarpmasına yol açabilir.

• Güvenlik gözlüğü ve işitme koruyucu kullanın. Baş, el, bacak ve ayaklar için diğer koruyucu ekipmanlar önerilmektedir. Uygun koruyucu giysi,

uçuşan kıymıklar veya testere zincirine kazara dokunma nedeniyle oluşabilecek yaralanma riskinizi azaltır. Zincir testereyi ağaçtayken kullanmayın. Zincir testerenin ağacın üzerindeyken kullanılması yaralanmaya neden olabilir.

• Her zaman uygun basacak bir yer sağlayın ve zincir testereyi yalnızca sabit, güvenli ve düz bir yüzey üzerinde çalıştırın. Merdiven gibi kaygan veya dengesiz yüzeyler denge kaybına ya da zincir testerenin kontrolünü kaybetmeye neden olabilir.

• Gergin bir dalı keserken geriye doğru fırlamasına karşı dikkatli olun. Ağaç liflerindeki gerginlik boşaldığında, dal yay gibi operatöre çarpabilir ve/veya zincir testereyi kontrolden çıkarabilir.

• Çalı ya da fidanları keserken son derece dikkatli olun. İnce maddeler testere zincirine yakalanıp size doğru savrulabilir ya da sizi çekerek dengenizi bozabilir.

• Zincir testereyi kapalı halde ve vücudunuzdan uzakta olacak şekilde ön kolundan tutarak taşıyın. Zincir testereyi naklederken veya depolarken kılavuz çubuk kapağını daima takın. Zincir testerenin doğru olarak kullanılması hareketli testere zincirine kazara temas etme olasılığını azaltacaktır.

• Yağlamak, zincir germek ve aksesuarları değiştirmek için talimatlara uyun. Düzgün şekilde gerilmeyen veya yağlanmayan zincir kırılabilir ya da geri tepme riskini artırabilir.

• Kolların kuru, temiz ve yağsız olmasını sağlayın. Yağlı kollar kaygan olur ve kontrolün kaybedilmesine yol açar.

• Sadece odun kesin. Zincir testereyi amacı dışında kullanmayın. Örneğin: Zincir testereyi plastik, duvar ya da ahşap olmayan inşaat malzemelerini kesmek için kullanmayın. Zincir

Sağlık önlemleri – Titreşim ve Gürültü düzeyi. testerenin tasarlandığından farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. Geri tepme nedenleri ve operatörün bunu engellemesi: Geri tepme, kılavuz çubuğun ucu bir cisme (Res B3) dokunduğunda veya odun zincir testereyi yarıkta sıkıştırdığında gerçekleşebilir. Bazı durumlarda uç tarafın temas etmesi ani bir ters tepkiye neden olarak kılavuz çubuğunu yukarı ve geriye operatöre doğru atar. Kılavuz çubuğun üst kısmı boyunca testere zincirinin sıkıştırılması kılavuz çubuğunu hızlı bir şekilde operatöre itebilir. Bu her iki olay da testerenin kontrolünü kaybederek ciddi şekilde yaralanmanıza neden olabilir. Yalnızca testerenizdeki güvenlik aletlerine güvenmeyin. Bir zincir testere kullanıcısı olarak kesme işlerinizde kaza ve yaralanma olmamasını sağlamak için bazı önlemler almanız gerekir. Geri tepme, yanlış alet kullanımının ve/veya yanlış çalıştırma prosedürlerinin ya da koşullarının bir sonucudur ve aşağıda verilenler gibi uygun önlemler alınarak engellenebilir:

• Her iki elinizle başparmak ve parmaklarınızı kullanarak zincir testerenin kollarını sıkıca kavrayın, elleriniz testerenin üzerindeyken vücudunuzu ve kollarınızı geri tepme gücüne karşı durabilecek şekilde konumlandırın. Uygun önlemler alındığı takdirde geri tepme gücü operatör tarafından kontrol edilebilir. Zincir testerenin elinizden kurtulmasına izin vermeyin.

• Çok fazla uzanmayın ve omuz yüksekliğinden yukarısını kesmeyin. Bu, istenmeyen uç temasını önlemeye yardımcı olur ve beklenmedik durumlarda zincir testerenin daha iyi kontrol edilmesini sağlar.

• Yalnızca üretici tarafından belirtilen yedek çubukları ve zincirleri kullanın. Yanlış yedek çubuk ve zincirler zincirin kırılmasına ve/veya geri tepmeye neden olabilir.

• Zincir testere için üreticinin bileme ve bakım talimatlarını uygulayın. Derinlik göstergesi yüksekliğini azaltmak geri tepmenin artmasına neden olabilir. İlave Emniyet Önerileri

1. Kullanım kılavuzu. Bu makineyi kullanan herkes

kullanım kılavuzunu çok dikkatli bir şekilde okumalıdır. Makinenin başka bir kişiye satılması ya da kiralanması durumunda beraberinde kullanım kılavuzu verilmelidir.

2. Makineyi kullanmadan önceki önlemler. Kullanım

kılavuzu talimatlarını tam olarak bilmeyen kişilerin bu makineyi kullanmasına asla izin vermeyin. Deneyimsiz kişiler testere tezgahında bir eğitim sürecinden geçmelidir.

3. Kontroller. Her kullanımdan önce özellikle güçlü

bir darbeye maruz kaldığında ya da arıza belirtisi gösterdiğinde makineyi dikkatle kontrol edin. “Bakım ve Saklama – Her kullanımdan önce” bölümünde açıklanan tüm işlemleri gerçekleştirin.

4. Onarımlar ve Bakım. Makinenin

değiştirebileceğiniz tüm parçaları açık bir şekilde “Montaj / Demontaj” talimatları bölümünde açıklanmıştır. Gerektiğinde diğer tüm makine parçaları yalnızca Yetkili Servis Merkezi tarafından değiştirilmelidir. Bu makineyi kullanırken kullanıcı aşağıdaki onaylı koruyucu giysileri giymelidir: dar koruyucu giysi, kaymaz tabanlı güvenlik ayakkabısı, ezilmez topuk koruyucu ve kesilmez koruyucu, kesme ve titreşime karşı koruyucu eldivenler, koruyucu gözlükler veya güvenlik maskesi, kulak koruma manşonu ve kask (cisimlerin düşme tehlikesi varsa) İş giysisi tedarikçisinden alınabilir. Bölgenizdeki gürültü kısıtlamalarına dikkat edin. Makinenin uzun süreli kullanımı kullanıcıyı, “beyaz parmak fenomeni” (Raynaud fenomeni), Karpal tüneli sendromu ve benzeri rahatsızlıkları yaratabilen titreşimlere maruz bırakır.

7. Sağlık önlemleri – Kimyasal maddeler. Üretici

tarafından onaylanan yağı kullanın.

8. Sağlık önlemleri – Sıcaklık. Kullanım sırasında

dişli ve zincir çok yüksek sıcaklıklara ulaşır, sıcakken bu parçalara dokunmamaya özen gösterin.

9. UYARI! Bu makine, çalışır haldeyken

elektromanyetik bir alan meydana getirir. Bu alan, çeşitli durumlarda aktif veya pasif tıbbi implantları engelleyebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için tıbbi implantlara sahip kişilerin bu aleti kullanmadan önce doktorlarına ve tıbbi implant üreticilerine danışmalarını öneririz. Nakliye ve saklama önlemleri. (res 2) Çalışma alanının başka bir yer ile her değiştirilişinde makineyi elektrik şebekesinden çıkartın ve zincir fren kolunu etkin hale getirin. Her nakliye ya da saklama işleminden önce kılavuz çubuğu kapağını takın. Makineyi daima çubuk geriye bakacak şekilde taşıyın ya da makineyi bir araç içinde taşırken zarar görmesini engellemek için her zaman sıkıca bağlayın. Geri tepme tepkisi. (res 3) Geri tepme tepkisi çubuğun kullanıcıya doğru şiddetli bir şekilde yukarı ve geri yöndeki hareketinden oluşur. Bu genellikle çubuk ucunun üst kısmı (“geri tepme tehlike bölgesi” denir) (Kılavuz Çubuk üzerindeki kırmızı işarete bakın) bir cisme temas ederse ya da zincir odun içinde sıkışırsa gerçekleşir. Geri tepme kullanıcının kontrolü kaybederek tehlikeli ve hatta ölümcül kazalar yapmasına neden olabilir. Zincir fren kolu ve diğer güvenlik aletleri kullanıcıyı yaralanmaya karşı korumak için yeterli değildir: kullanıcı tepkiye neden olabilecek durumları iyi bilmelidir ve tedbirli ve doğru bir makine kullanımıyla birlikte deneyimi sayesinde çok dikkat ederek bunları önlemelidir (örneğin: asla tek seferde birkaç dalı birden kesmeyin çünkü bu “geri tepme tehlike bölgesi” üzerinde kazara bir darbeye neden olabilir. Çalışma alanı güvenliği

1. Hiçbir zaman çocukların veya bu talimatları

bilmeyen kişilerin ürünü kullanmasına izin vermeyin. Yerel yönetmelikler operatörün yaşını kısıtlayabilir.

2. Ürünü yalnızca usulüne uygun şekilde ve bu

talimatlarda açıklanan işlevler için kullanın.

3. Tüm çalışma alanını herhangi bir tehlike kaynağına

karşı dikkatli bir şekilde kontrol edin (örn: yollar, patikalar, elektrik kabloları, tehlikeli ağaçlar vb.)

4. Çevredeki tüm insanları ve hayvanları çalışma

alanından en az ağaç gövdesinin 2,5 katı uzak tutun (gerektiğinde, alanı çevirin ve uyarı işaretleri kullanın); her durumda on metreden az olmayacak şekilde.

5. Diğer insanlara ya da mallara yapılan kazalardan

ya da tehlikelerden operatör ya da kullanıcı sorumludur.

1. 30 mA’dan fazla olmayan akıma sahip bir Artık

Akım Aygıtı (R.C.D.) kullanmanız önerilir. Monte edilmiş bir R.C.D’yle bile %100 güvenlik garanti edilemez ve güvenli çalışma uygulamasına her zaman uyulmalıdır. Her kullanışınızda R.C.D’nizi kontrol edin.

2. Kullanmadan önce kabloları hasara karşı

inceleyin, hasar ya da yıpranma belirtisi varsa değiştirin.

3. Elektrik kabloları hasarlı ya da yıpranmışsa ürünü

4. Kablo kesilmişse ya da yalıtımı zarar görmüşse

derhal elektrik prizinden çıkartın. Elektrik prizinden çıkartılana kadar elektrik kablosuna dokunmayın. Kesilmiş ya da zarar görmüş kabloyu onarmayın. Ürünü bir Yetkili Servise götürün ve kabloyu değiştirtin.

5. Elektrik kablosunun sargısı açılmış olmalıdır.

Sarılmış haldeki kablolar aşırı ısınarak ürününüzün verimini azaltabilir.

6. Her zaman kablonun/uzatma kablosunun

kullanıcının arkasında kalmasını sağlayın, kullanıcı veya diğer insanlar için tehlike oluşturmadığından emin olun ve zarar görmediğini kontrol edin (sıcaklık, keskin cisimler, keskin kenarlar, yağ vb. sayesinde);

7. Kesme sırasında kabloyu dal ya da benzeri

şeylere takılmayacak şekilde yerleştirin.

8. Fiş, kablo konektörü ya da uzatma kablosunu

çekmeden önce her zaman aleti kapatın.

9. Aleti kapatın, fişi prizden çekin ve kabloyu

saklamak üzere sarmadan önce hasar ya da eskimeye karşı elektrik besleme kablosunu inceleyin. Zarar görmüş bir kabloyu onarmayın. Ürünü bir Yetkili Servise götürün ve kabloyu değiştirtin.

10. Ürünü bir süre için yalnız bıraktığınızda fişi prizden

11. Kabloyu dolaştırmadan her zaman dikkatli bir

12. Her zaman ürün değerlendirme etiketinde

gösterilen AC elektrik şebekesi voltajında kullanın.

13. Zincir testere EN60745-1 ve EN60745-2-13’e

uygun olarak çift yalıtımlıdır. Bu ürünün herhangi bir kısmına hiç bir şekilde topraklama yapılmamalıdır. Kablolar

1. Elektrik kabloları ve uzatmaları yerel Onaylı servis

merkezinde bulabilirsiniz

2. Yalnızca onaylı uzatma kabloları kullanın

3. Yalnızca dışarıda kullanmak için tasarlanmış

uzatma kabloları kullanılmalıdır.

4. Ürününüzü çalıştırırken bir uzatma kablosu

kullanmak isterseniz, yalnızca aşağıdaki kablo boyutlarını kullanmalısınız. Model CSE1835, CSE1935S: - 5,0 mm2 : maks uzunluk 40 m - 5,0 mm2 : maks uzunluk 60 m - 8,0 mm2 : maks uzunluk 100 m Model CSE2040, CSE2040S: - 5,0 mm2 : maks uzunluk 50 m - 8,0 mm2 : maks uzunluk 900 m C. GÜVENLİK EKİPMANLARININ TANIMLANMAS

DEVRE ANAHTAR TETİĞİ KİLİDİ

Sizin aletinizin üzerinde bir adet özel düzenek öngörülmüş olup (şekil.1), bu harekete geçirilmeden önce, devre anahtar tetiğine, sizin arzunuzun dışında bir nedenden dolayı basılabilmesi mümkün değildir. DEVRE ANAHTAR TETİĞİNİN BIRAKILMASI İLE HAREKETE GEÇEN ZİNCİR FRENİ NOT: Ön el koruma kalkanının devreye girmesi ile, bir emniyet devre anahtarı motordan akımı keser. Anahtar tutulmuş durumda iken zincirin bırakılması ürünü çalıştıracaktır.

Bu makine, zincir dişlisi altına yerleştirilen bir zincir tutucu ile (şekil.4) donatılmıştır. Sizin aletinizin üzerinde bir adet özel düzenek öngörülmüş olup, devre anahtar tetiğinin serbest bırakılması ile aniden devreye girerek zincirin bloke olmasını sağlar; şayet bunun çalışmadığının farkına varırsanız hemen Yetkili Teknik Servise baş vurunuz. Bu mekanizma, zincirin kopması veya yerinden çıkması durumunda zincirin geriye doğru hareket etmesini durdurmak için tasarlanmıştır. ZİNCİR FRENİ / ÖN EL KORUMA KALKANI Ön el koruma kalkanı (şekil.2) sol elinizin zincir ile temas etmesini engeller (aletin doğru olarak kavrama yeri). Ön el koruma kalkanı aynı zamanda zincir freni görevini üstlenmekte olup, bu düzenek tepme reaksiyonlarında, zinciri, bir kaç mili saniye içerisinde bloke edilecek bir tarzda tasarlanmıştır. Zincir gerginliğinin doğru olduğundan emin olmak suretiyle bu durumlardan kaçınılabilir (“D. Montaj/sökme” bölümüne bakın).

Zincir kopmalarında veya sıçramalarına karşı elin korunması görevini üstlenir (şekil. 5) Zincir freni, ön el koruma kalkanı geriye doğru konumlanması ile bloke edilmiş olup devre dışındadır (zincir hareket edebilir). Zincir freni, ön el koruma kalkanı ileriye doğru konumlanması ile devreye girer (zincir bloke durumda) Zincir freni, sol bileği kullanarak ileri itmek suretiyle veya ters tepkinin bir sonucu olarak bilek, ön kol siperi ile temas ettiği zaman etkinleştirilebilir. Makine, yatay pozisyonda çubuk ile kullanıldığında, örneğin ağaç keserken, zincir freni az ölçüde koruma sağlamaktadır. (şekil.3).

KILAVUZ VE ZİNCİR MONTE ETMEK Sizin sahip olduğunuz modele göre, değiştirme Monte işlemlerinde farklılıklar gösterir, bu nedenle; ürün etiketinde bulunan tip ve referans şekillerine dikkat ediniz, doğru olarak montenin gerçekleştirilmesi için çok dikkat ediniz.

1. Zincir freninin devrede olmadığını kontrol ediniz, aksi taktirde bunu, devre dı_ı bırakınız.

2b. Plaka tespit kulpunu çevirerek söküp, tahrik dişlisinin kapağını çıkarın. 2a. Plaka tespit somununu çevirerek söküp, tahrik dişlisinin kapağını çıkarın.

3. Zinciri plakanın üzerine hizalayıp, burun dişlisinden başlayarak kılavuz plakası yuvasına yerleştirin.

dişlerin keskin taraflarının, plakanın üst kısmında öne doğru bakmasını sağlayın. Eldiven takın. 4a. Zincir gerginlik piminin, tahrik dişlisine doğru mümkün olduğu kadar geride olmasını sağlayın. Plakayı, plaka tespit vidasının ve zincir gerginlik piminin üzerine monte edip, zinciri tahrik dişlisi üzerine hizalayın. Dikkat! Kesici 4b. Kaydırma çarkını saat dönüşünün ters yönünde dönebildiği kadar çevirin. Plakayı plaka tespit vidasının üzerine monte edip, zinciri tahrik dişlisinin üzerine hizalayın. Tahrik dişlisinin kapağını takıp, zincirin tahrik dişlerinin, tahrik dişlisine geçmesine ve kılavuz yuvasının içinde olmasına dikkat edin. 5a. Çubuk tespitleme somununu gevşek şekilde sıkışıncaya kadar elinizle vidalayın. 5b. Çubuk tespitleme düğmesini gevşek şekilde sıkışıncaya kadar vidalayın. 6a. Zinciri germek için, birlikte verilen vida anahtarını/tornavidayı kullanarak zincir gerici vidasını saat dönüş doğrultusunda döndürün. Gerginliği azaltmak için, vidayı saat dönüş yönünün tersine döndürün (bu işlemi gerçekleştirirken, çubuk ucunun yukarıya doğru kalkık olmasını sağlayın) 6b. Zinciri germek için, zincir gerici dış düğmesini saat dönüş yönünde döndürün. Gerginliği azaltmak için, vidayı saat dönüş yönünün tersine döndürün (bu işlem gerçekleştirirken, çubuk ucunun yukarıya doğru kalkık olmasını sağlayıni

7. Doğru germe değerine kadar zinciri gerin. Zinciri, çubuktan uzağa çekin ve yaklaşık 2-3 mm’lik mesafe olduğuna

emin olun 8a. Birlikte verilen vida anahtarını/tornavidayı kullanarak 8b. Çubuğu sım sıkı oluncaya kadar sıkın. çubuk tespitleme somununu sıkıştırın Zincirin gereğinden fazla gerilmiş olması, motor üzerine daha fazla yük bindirerek bunun hasar görmesine neden olur, aksi taktirde, zincirin yeteri kadar gerilmiş olmaması durumunda bunun çıkmasına neden olur, halbuki gerilme noktasının tam ve doğru olarak yapılmış olmasının avantajları hem kesimde en iyi verimin alınması hemde bunların daha uzun ömürlü olmalarını sağlamış olur. Zincir gerilimini sık sık kontrol ediniz, kullanım ile uzunlukları artmaya meyil gösterirler (özellikle yeni oldukları zamanlarda, ilk Monte işleminin gerçekleştirilmesinden sonra, 5 dakikalık çalışma sonunda gerilimi kontrol ediniz); her şıkta, kullanımın hemen sonrasında germe işlemini gerçekleştirmeyiniz, bunun soğumasını bekleyiniz.Zincir gerilim ayarlanması gerekli olduğu zamanlarda, Vida / zincir germe topuzu üzerinde işlem yapmadan evvel ilk önce, kılavuz sabitleme somunlar / topuz ‘unu gevşetiniz; doğru bir şekilde germe işlemini gerçekleştiriniz ve yeniden kılavuz sabitleme somunlar / topuz ‘unu sıkıca sabitleyiniz.

E. HAREKETE GEÇİRME VE DURDURMA

Başlatma: her iki tutamağı sıkıca tutun, elinizin hala ön tutamakta olduğuna emin olarak zincir fren kolunu bırakın, anahtar bloğuna basın ve içeri basılmış olmasını sağlayın, sonra anahtara basın (bu noktada anahtar bloğu bırakılabilir) DİKKAT! Durdurma: alet, devre anahtar tetiğini serbest bıraktığınız anda durur. şayet alet durmaz ise, zincir frenini devreye sokunuz, kabloyu elektrik hattından çekerek en yakın Yetkili Teknik Servise müracaat ediniz. F. KILAVUZ VE ZİNCİRİN YAĞLANMASI Kesme aletinin yeterli olarak yağlanmamış olması, zincir kopmasına ve şahıslarda ölümcül de olabilecek ağır yaralanmalara neden olabilir. Kılavuz ve zincirin yağlanması, otomatik olan bir pompa ile sağlanmaktadır. “Bakım” bölümünde izah edilmekte olduğu gibi, pompanın yeterli miktarda zincire sıvı yağ salmasının yapılmakta olduğunu denetleyiniz. Zincir sıvı yağı seçimi Sadece yeni , yeterli yapışkan özellikli sıvı yağ kullanınız (zincirler için özel olan tipte): hem yazın hem de kışın iyi derecede akıcı ve kavrayıcı özelliklere sahip olmalıdır. Zincir için olan sıvı yağların temin edilemediği durumlarda transmisyon için olan EP 90 sıvı yağlar kullanınız. Özelliklerini yitirmiş olan sıvı yağları asla kullanmayınız, bunlar sizin sağlığınız için zararlı oldukları kadar, aletinize de ve ortama da zarar verirler. Kullandığınız sıvı yağın, bulunduğunuz ortam ısısı için uygun olduğunu denetleyiniz: 0°C ısının altında bazı sıvı yağlar daha çok yoğunlaşırlar, pompaya yük bindirirler ve bunun hasar görmesine neden olurlar. Sizin için en uygun olan sıvı yağın seçimi için Yetkili Teknik Servisinize baş vurabilirsiniz. Sıvı yağ doldurmak Sıvı yağ depo kapağını açınız, bunu sıvı yağ taşmayacak kadar doldurunuz (taşması durumunda, aleti iyice temizleyiniz) ve kapağı iyice kapayınız.

Herhangi bir bakım ya da temizleme işlemini gerçekleştirmeden önce fişi prizden çıkartın. DİKKAT! Normalden daha fazla kirli ve tozlu ortamlarda çalışılması durumunda, ileride bahsedilmekte olan işlemlerin yazılmakta olduğundan daha sıklıkla gerçekleştirilmesi gereklidir. Her kullanım öncesi Sıvı yağ pompasının gerekli olduğu gibi çalışmakta olduğunu kontrol ediniz: yirmi santimetre mesafeden kılavuzu açık renkli bir yüzeye doğru çeviriniz; bir dakikalık çalışma sonrasında, bu yüzeyde belirgin olarak sıvı yağ izlerinin gözlenmesi gereklidir. (şekil. 1). Zincir freninin devreye girebilmesi veya devre dışı olması için, çok fazla güce, yetersizliye ve de bloke olmadığını kontrol ediniz. Bu kontrolü şu şekilde yapabilirsiniz: zincir frenini devre dışı bırakınız, aleti doğru bir şekilde kavrayınız ve çalıştırınız, Ön el koruma kalkanını, kavramanızı bırakmadan, sol bileğiniz/kolunuz ile iterek zincir frenini devreye sokunuz (şekil. 2). şayet zincir freni çalışıyor ise, zincir anında durmak zorundadır. Zincirin gerektiği kadar keskin, iyi konumda ve gerektiği gibi gerginliğe sahip olduğunu kontrol ediniz, düzensiz olaraktan aşınmalar mevcut ise veya kesme dişleri sadece 3mm kaldılar ise, bunu değiştiriniz (şekil. 3). Motorun ısınmasını önlemek amacı ile, havalandırma deliklerini sıklıkla temizleyiniz. (şekil. 4). Devre anahtar tetiği ve Devre anahtar tetik kilidinin çalışmasını kontrol ediniz (bu işlem zincir freni devre dışında iken yapılır): Devre anahtar tetiği ve Devre anahtar tetik kilidini harekete geçiriniz ve bunları bıraktığınız anda geri döndüklerini kontrol ediniz, Devre anahtar tetik kilidini kullanmadan Devre anahtar tetiğinin kullanılamadığını denetleyiniz. Zincir tutma mili ve sağ el koruma kalkanın tam ve görülebilir bir materyal hatalarının olmadığını kontrol ediniz. Kılavuzu tahtaya doğru baskı uygulama mecburiyeti olmadan kesmiyor ve çok ince taraş üretiyor ise bu yeteri kadar keskinlik olmadığın işaretidir. şayet kesim esnasında talaş üretilmiyor ve kesimde tahtayı toza çeviriyor ise, zincir tamamen özelliğini yitirmiştir. Gayet güzel olarak bileylenmiş olan bir zincir kendiliğinden yol alırü, büyük ve uzun talaşlar üretir. Zincirin kesen bölümü, kesme halkasından oluşmakta olup (şekil.9) üzerinde kesme dişleri (şekil.10) ve kesme derinliği kısıtlayıcısı mevcuttur (şekil.11). bu iki kısım arasındaki yükseklik farkı, kesim derinliğini sağlamaktadır; iyi bir bileyleme işlemi gerçekleştirebilmek için bir şablona ve 4mm’lik yuvarlak bir eğeye ihtiyaç vardır, bu işlem için açıklamaları takip ediniz: monte edilmiş ve gerektiği gibi gerilmiş olan zincire, zincir freninin devrede olma kaydı ile, şekilde görüldüğü gibi kılavuza dikey olarak (şekil.12) şablonu yerleştiriniz, ve şekilde görüldüğü gibi (şekil.13) belirtilen açı verilerek kesme dişi üzerinde işlem yapınız, her zaman için bileyleme yönünü içeriden dışarıya doğru ve geri dönüş esnasında da baskıyı azaltarak yapınız (belirtilmekte olan işleme açısına özen göstermek çok önemlidir; gereğinden fazla, az olan işleme açısı veya çapı yanlış olan bir eğe ile gerçekleştirilen işlemlerde, geri tepme reaksiyon riski artar. Yan açıların hassas olabilmesi için, eğenin kesici üst kısmını dikey olarak 0,5mm geçerek konumlandırılması tavsiye edilir. Iėlk önce bir tarafın tüm dişlerini bileyleyiniz ve testereyi çeviriniz, işlemi tekrar ediniz. Bileyleme işlemini tamamladık sonra, tüm dişlerin eşit uzunlukta olduklarını ve üst kesme noktasından kesme derinliği kısıtlayıcısının 0,6mm aşağıda olduğunu denetleyiniz: şablonu kullanaraktan, fazla olan kısmı eğeleyiniz (düz bir eğe ile), daha sonra kesme derinliği kısıtlayıcısının ön tarafını yuvarlaklaştırınız (şekil.14), burada dikkat etmeniz gereken nokta, geri tepme koruyucu dişinin EĞELENMEMESİDİR (şekil.15). Her 30 saatlik kullanımda Her 2-3 saatlik kullanımda Kılavuzu kontrol ediniz, gerekli olası durumunda yağlama deliğini (şekil. 5) ve kılavuz oluğunu (şekil.6) itina ile temizleyiniz, bu sonuncunun şayet aşınmış olması durumunda veya olabileceğinden fazla üzerinde hasarlar varsa, bunu değiştiriniz. Yönlendirme dişlisini düzenli olarak temizleyin ve aşırı yıpranmaya maruz kalıp kalmadığını kontrol edin (resim 7). Kılavuz burun makarası rulmanlarını belirtilen deliklerden gres leyiniz (şekil.8). Kullanım esnasında, sakınınız: (şekil.1) Zincir bileyleme (Gerekli olması durumunda) Aleti, genel bakım ve frenleme sistemlerinin kontrolleri için bir Yetkili Teknik Servise götürünüz. Depolama Ürünü serin, kuru ve çocukların erişemeyeceği bir yerde saklayın. Açık mekanlarda depolamayın.

- Kesme esnasında kütüğün kırılma riski olma durumlarında kesmek (gerilimli tahta, kuru ağaçlar): ani bir kırılma çok tehlikeli olabilir. - Kılavuz veya zincirin kesim esnasında sıkışması: şayet böyle bir olay meydana gelirse, aletten akımı kesiniz ve uygun bir gereç kullanarak kütüğü kaldırmaya çalışınız; aleti sarsarak veya çekiştirerek kurtarmaya çalışmayınız aksi taktirde buna hasar verebilir veya yaralanabilirsiniz. - Geri tepme reaksiyonlarının oluşumuna neden olabilecek durumlar. Zincir çekme kesimi (yukarıdan aşağıya doğru) (şekil.2), bu metot, aletin kütüğe doğru ansızın hareket etme riskine neden olaraktan, kontrolün kaybolmasına sebep verebilir, şayet mümkünse, kesim esnasında zıpkın kullanınız. Zincir ittirme kesimi (aşağıdan yukarıya doğru) (şekil.3) burada ise aletin ansızın kullanıcıya doğru hareket ederek çarpma veya kütük ile tehlikeli bölgenin temas edip geri tepme riskleri mevcuttur; kesim esnasında çok dikkat edilmelidir. Aleti güvenli bir şekilde kullanmanın en etkili şekli, kütüğün bir sehpa üzerinde bloke ederekten, yukarıdan aşağıya doğu bir hareketle ve yardım alınan sehpa alanı dışından kesilmesidir (şekil.4). - Ürünün omuz yüksekliğinden yukarı kullanılması - örneğin çivi gibi yabancı cisimler bulunan tahtanın kesilmesi Zıpkın kullanımı Kullanım esnasında: (şekil1) - şayet meyilli bir yüzeyde kesiyorsanız, yuvarlanarak sizin üzerinize gelmemesi için, kütüğün üst tarafında çalışınız. - Devirme işleminde, işinizi her zaman tamolarak bitiriniz: kısmi kesilmiş bir ağaç kırılabilir. - Her kesim sonunda, aleti taşıyabilecek olan gücünüzde bir farklılık olacağını hissedeceksinizdir, kontrolü kaybetmemek için çok dikkatli olunuz.Iėleride izah edilecek bölümde iki tip kesim anlatılacaktır: Kullanımı mümkün olduğu hallerde daha güvenli bir kesim için zıpkın dan faydalanınız: alet üzerindeki kontrolünüzü kaybetmemek için, kütüğün yüzeysel bölgesine veya gövdeye bunu saplayınız. Iėleride özel durumlarda yapılması gereken tipik kesme metotları ele alınacak olup, en az risk alarak uygulanacak olan kesim işleminin sizin o anda bulunduğunuz çalışma şartlarına uygun olup olmadığını siz değerlendireceksinizdir.

Yerde olan bir kütük (kesim sonunda zincirin yere çapma riski mevcuttur). (şekil.5) Tüm kütüğü yukarıdan aşağıya doğru kesiniz. Kesimin sonuna doğru, zincirin yere değmemesi için dikkat ediniz. Mümkün olması durumlarında, yer ile temas riskini azaltmak amacı ile, kütüğün 2/3’ünü kesiniz, daha sonra bunu yuvarlayınız ve geri kalan kısmı yukarıdan aşağıya doğru kesiniz. Tek bir taraftan destek alan kütük (Kesme esnasında (şekil.6) kütüğün kırılma riski mevcuttur) Kesime alt taraftan başlayaraktan1/3 kadarını kesiniz, işlem tamamlandıktan sonra kesim hizasını takip ederek üstten kesimi tamamlayınız. İki taraftan destek alan kütük (zincirin sıkışma riski mevcuttur) (şekil.7) Kesmeye üst taraftan başlayarak çapın 1/3 kadar kesiniz, işlem tamamlandıktan sonra kesim hizasını takip ederek alt taraftan kesimi tamamlayınız. başka bir tarafa doğru hareket etmediğini kontrol ediniz. Mümkün olan ilk fırsatta kesiğe, bir takoz yerleştiriniz. Gövdenin kesilmemiş olan kısmına mafsal denir, bu “menteşe” ağacın devrilmesine yol gösterir; bunun yeterli, düz hat olmaması durumunda, veya tamamen kesilmiş olması ile ağacın düşme kontrolünü kaybedilmesine neden olur (çok tehlikeli!) bu nedenden dolayıdır ki, bu kesimlerin gerçekleştirilmesinde çok hassas, hatasız olunmalıdır. Kesimlerin sonunda, ağaç devrilmeye başlamalıdır, gerekli olması durumlarında bir kama veya devirme manivelâsı kullanılmalıdır. Budama Ağacın devrilmesi tamamlandıktan sonra, budama işlemi yapılır, yani gövdeden dalların temizlenmesidir. Bu işi fazla hafife almayınız, çünkü, geri tepme reaksiyonlarının çoğu işte bu budama esnasında meydana gelmektedirler, bundan dolayı, kesim esnasında kılavuzun burun kısmının konumuna dikkat ediniz ve gövdenin sol tarafından çalışınız. Eğimli yüzeyde ağaç gövdesi devirme. Daima ağaç gövdesinin tepe tarafında durun. “Keserken” tam kontrol sağlamak için kesim işleminin sonuna doğru testere kollarını sıkıca tutmaya devam ederek kesme baskısını uygulamayı bırakın. Zincirin yere temas etmesine izin vermeyin. Devirme DİKKAT!: Yeterli tecrübenizin olmaması halinde asla devirme işlemi yapmaya kalkmayınız ve her şıkta, kılavuz boyunu geçen çapa sahip olan gövdelerin devirme işlemini yapmayınız! Bu tip işler, yeterli tecrübeye ve gerekli olan gereçlere sahip olan kullanıcılar içindir. Ağaç devirmenin amacı, en iyi konumda bunu devirip daha sonrada tomruğun dallarını keserek ayıklamak ve parçalara bölmek (devrilmekte olan ağacın diğer bir ağaca takılmasından kaçınınız: dolanmış olan bir ağacın kurtarma operasyonu çok tehlikelidir). En doğru devrilme yönünün ayarlanmasında şu noktaları değerlendiriniz: ağacın etrafında neler bulunuyor, bunu eğimi, açısı, rüzgar yönü ve dalların yoğunluğu. Aynı zamanda ölü olan dalların varlığını da değerlendirmelisiniz aksi taktirde bunlar kopabilir ve bir tehlike arz edebilirler. DİKKAT! Kritik devirme işlemlerinde, kesim sonrasında, akustik kulak koruyucunuzu hemen çıkartınız ki, normal olmayan sesleri ve olabilecek ikazları duyabilesiniz. Kesim öncesi hazırlıklar ve kaçış planı hazırlama Yukarıdan aşağıya doğru ve gövdeyi alet ile aranıza alarak, zor dalları sonraya bırakaraktan, tek tek çalışmanızı engelleyen dalları temizleyiniz (şekil.8). Ağaç etrafındaki çalılıklarında temizlenmesinden sonra, kaçış yönünüzde bulunabilecek ve size engel olabilecek diğer unsurları da inceleyiniz (taşlar, kökler, çukurlar vs..); şekilde verilen referans noktalarını göz önüne alınız (şekil.9). (A. ağacın devrilme yönü, B. Kaçış Yolu, C. Tehlikeli Bölge) DEVİRME (şekil.10) Ağaç devirme yönünün kontrolünü sağlayabilmek için aşağıdaki kesimleri yapmak zorundasınızdır: Yön çentiği, ilk bu işlem yapılmalıdır, ağacın düşüş yönünü tayin edebilmek içindir: İlk önce, ağacın devrilmesini istediğimiz taraftan, yön çentiğinin ÜST KISMINDAN başlanmalıdır. Ağacın sağ tarafına konumlanarak ve zincir çekme kesim metodu uygulanmalıdır; daha sonrada üst kısmın son noktası ile birleşecek olan, ALT KISMIN kesimi gerçekleştirilmelidir. Yön çentik kesim derinliği, gövde çapının 1/4’ü ve üst ve alt kesim açısı da hiç değil ise 45o olmalıdır. Bu iki kesimin birleştiği yere “yön çentiği hattı” adı verilir. Bu hat kusursuz olarak tam yatay ve devrilme yönüne dik açılı (90o) olmalıdır Devirme kesimi, ağacı devirmeye sebep vermek için gerçekleştirilmekte olup, yön çentiği hattı üstünden 34cm yukarısından ve gövdenin 1/10 kadar mafsal bırakılarak gerçekleştirilir. Ağacın solundan ve zincir çekme kesimi uygulanarak, zıpkın kullanarak işinizi yapınız. Ağacın, planlanmakta olan devrilme yönünden

Bu bölümde, aletin projelendirilmesi esnasında ön görülen çevre ile uyumu sağlayacak özellikleri ile ilgili, aletin doğru olarak kullanılması ve sıvı yağların yok edilmesi hakkında bilgi edineceksiniz.

Sıvı yağ deposunun doldurulması işlemlerinde, çevreye zincir sıvı yağının dağılmasına neden olmadan gerçekleştirilmelidir. Hurdaya çıkarma Çalışmayan bir aleti çevreye atmayıp, o anda yürürlükte bulunan normlara uygun olarak, bunları atıklar ile birlikte değerlendirebilecek olan yetkili bir kuruluşa teslim ediniz Ürünün ya da ambalajýnýn üzerindeki sembolü, bu ürüne evlerden çýkan olağan atýk madde muamelesi yapýlamayacağýný belirtir. Bu ürün bertaraf edileceği zaman, elektrikli ve elektronik cihazlarýn geri dönüŗümünü sağlamak için uygun toplama noktasýna götürülmelidir. Bu ürünün gerektiği gibi bertaraf edilmesini sağlayarak çevre ve insan sağlýışıý için oluışıturacağý muhtemel olumsuz sonuçlarýn önlenmesine yardým etmiŗ olacaksýnýz. Aksi takdirde, bu ürün için uygun olmayan atýk madde muamelesi yapýldýğýnda yukarýda sözü edilen olumsuz sonuçlar meydana gelebilir. Bu ürünün geri dönüŗümü hakkýnda daha ayrýntýlý bilgi için lütfen bulunduğunuz yerdeki geri dönüşüm bürosuna, çöp toplama servisine ya da ürünü satýn aldýğýnýz mağazaya danýışıýn.

J. ARIZA BULMA TABELASI

Motor hareket etmiyor Hatta akım olduğundan emin olunuz Fişin doğru olarak takılmış olduğunu denetleyiniz Hem kablonun hem de uzatmanın üzerinde hasar olmadığını denetleyiniz Zincir freninin devrede olmadığını denetleyiniz Zincirin uygun şekilde takıldığını ve gerildiğini kontrol edin Zincir yağlamasının G ve F bölümlerinde belirtildiği gibi olduğunu kontrol ediniz Zincirin keskin olduğunu kontrol ediniz Kesme anahtarının etkinleştirildiğini kontrol edin Yetkili Teknik Servise müracaat ediniz

Motor kötü Alet normal Motor anormal dönüyor veya olarak şekilde güç kaybediyor çalışıyor ama dönüyor doğru olarak kesmiyor

Frenleme tertibatı öngörüldü_ü gibi zincirin dönmesini durdurmuyor

35cm Zincir Kılavuz çubuğu 91PJ052XN Parça Numarası: Parça Numarası: 40cm Zincir Kılavuz çubuğu 91PJ056XN Parça Numarası: Parça Numarası:

Husqvarna AB, S-561 82, Huskvarna, Sweden Ürünün; uygulanmış olan aşağıdaki AB uyumlu standartlara dayanarak: Gösterim...........................................Chainsaw - Motorlu Testere Tip Gösterimi....................................CSE1835, CSE1935S, CSE2040, CSE2040S Kesme Cihazının Tipi........................Kesme Misinası Yapım Yılı..........................................Kesme Misinası aşağıdaki EC Direktiflerinin esas gereksinimleri ve ön koşulları ile uyumlu olduğunu 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU ana sorumluluğumuza dayanarak beyan ederiz: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Belirtilen Cisim, bölüm 2c madde 8 ile uyumlu olarak EC tip testini başarıyla tamamlamıştır................................. TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany Sertifika nr.......................................................................... BM 50268379 Tabloda belirtilen EN60745-2-13'e göre iş istasyonunda ölçülen maksimum A ağırlıklı ses basınç düzeyi LpA. Tabloda belirtilen ürünün/ürünlerin numumnesi üzerind EN60745-2-13'e göre ölçülmüş maksimum el / kol titreşimi ağırlıklı değeri ah'dir. Beyan edilen titreşim toplam değeri standart test yöntemine göre ölçülmüştür ve bir aracı diğeriyle karşılaştırmak için kullanılabilir. Beyan edilen titreşim toplam değeri ayrıca etkinin başlangıç niteliğinde ön değerlendirmesinde de kullanılabilir. Uyarı: Güç aletin fiili kullanımı sırasındaki titreşim yayılımı, aletin kullanıldığı şekillere bağlı olarak beyan edilen toplam değerden farklı olabilir. Operatörler, kendilerini korumak için gerekli güvenlik ölçümlerini tanımlamalıdır. Bu ölçümler, fiili kullanım şartlarındaki etki tahminine dayalı olarak yapılır. (Burada işletim döngüsünün her kısmı, yani tetikleme zamanına ek olarak aletin avara (rölantide) çalıştığı ve kapalı olduğu zamanları da hesaba katılır.) 2000/14/EC: Ölçülen Güvenilir Güç LWA ve Garanti Edilen Güvenilir Güç LWA değerleri çizelge haline getirilmiş resimlere göre olmaktadır. Uygunluk Değerlendirme Prosedürü.................................. Annex V Ulm 12/02/2013 P. Lamelli Global Ar&Ge Müdürü – Elde taşınır Teknik dokümantasyon sorumlusu MODEL (CSE____) Kuru ağırlık (Kg) Güç (kW) Sıvı yağ depo kapasitesi (cm3) Maksimum kılavuz çubuk uzunluğu Zincir aralığı (mm) Zincir kalibrasyonu (mm) Ölçülen Ses Gücü LWA (dB(A)) Garanti Edilen Ses Gücü LWA (dB(A)) Ses Basınçi LpA (dB(A)) Belirsizlik KpA (dB(A)) El / Kol Titreşimi ah (m/s2) (m/s2) belirsizlik Kah Şebeke-Empedans Zmaks (Ω)

EN 61000-3-11 Uygunluk beyanı Yerel elektrik tedarik şebekesinin özelliklerine bağlı olarak, bu ürünün kullanımı şalterin açılması anında kısa voltaj düşüşlerine neden olabilir. Bu durum, elektrikli diğer ekipmanları etkileyebilir, örneğin, bir lambada anlık kararma yaşanabilir. Elektrik şebekenizin Ana Şebeke empedansı Zmaks. değeri, tabloda belirtilen değerden (modeliniz için geçerli değerden) daha düşükse, bu etkiler meydana gelmez. Şebeke empedansının değerini, elektrik tedariki yetkilinize başvurarak öğrenebilirsiniz.
