NÁVOD K OBSLUZE CSE 2040 MC CULLOCH

Než začnete stroj používat, přečtěte si pozorně tento návod a uschovejte jej pro další použití v budoucnu

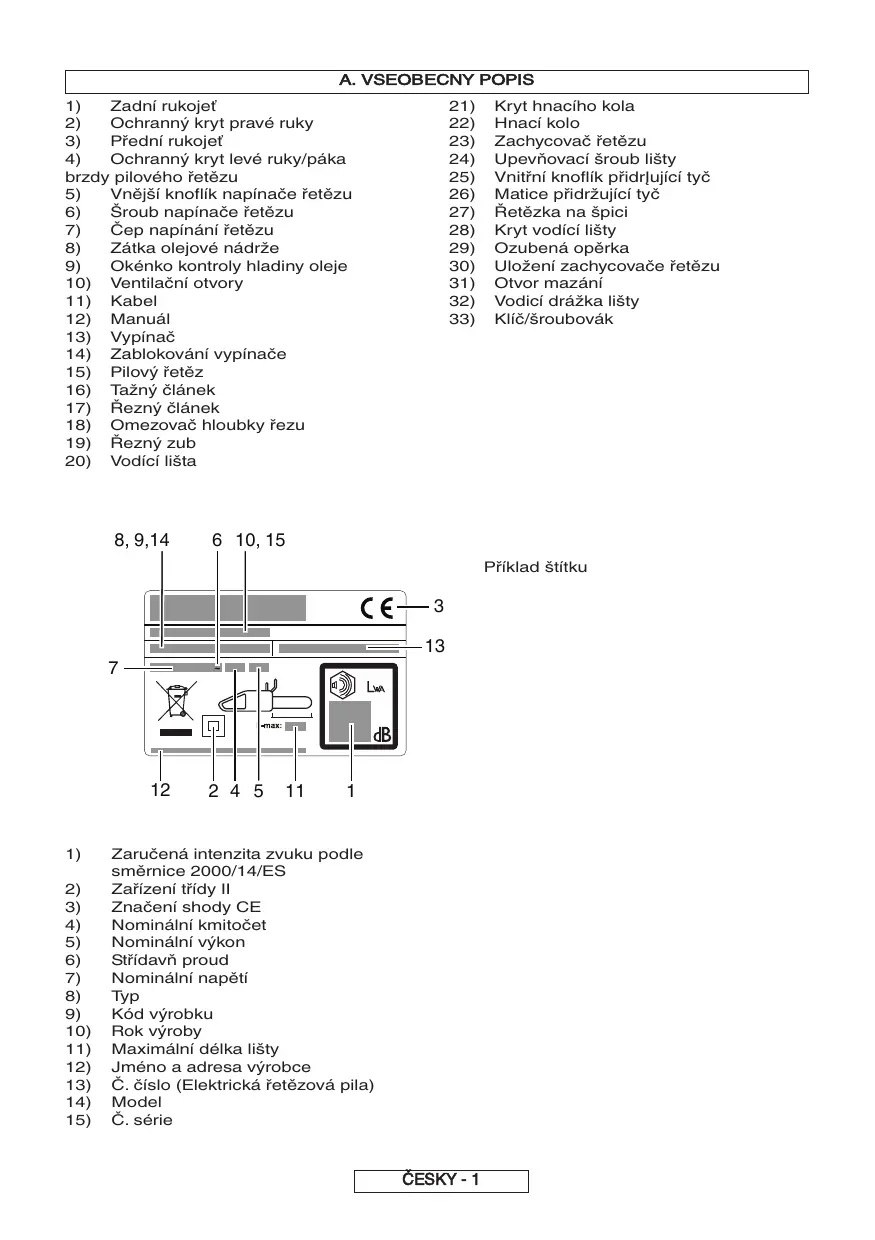

Zadní rukojeť Ochranný kryt pravé ruky Přední rukojeť Ochranný kryt levé ruky/páka brzdy pilového řetězu Vnější knoflík napínače řetězu Šroub napínače řetězu Čep napínání řetězu Zátka olejové nádrže Okénko kontroly hladiny oleje

10) Ventilační otvory

14) Zablokování vypínače

18) Omezovač hloubky řezu

8, 9,14 Kryt hnacího kola Hnací kolo Zachycovač řetězu Upevňovací šroub lišty Vnitřní knoflík přidrĮující tyč Matice přidržující tyč Řetězka na špici Kryt vodící lišty Ozubená opěrka Uložení zachycovače řetězu Otvor mazání Vodicí drážka lišty Klíč/šroubovák 6 10, 15 Příklad štítku

Zaručená intenzita zvuku podle směrnice 2000/14/ES Zařízení třídy II Značení shody CE Nominální kmitočet Nominální výkon Střídavň proud Nominální napětí Typ Kód výrobku Rok výroby Maximální délka lišty Jméno a adresa výrobce Č. číslo (Elektrická řetězová pila) Model Č. série ČESKY - 1

B. BEZPEČNOSTNÍ OPATŘENÍ

Pozor Pozorně si přečtěte manuál Směr řezného zubu Bezpečnostní holínky Používejte vždy oběma rukama Nebezpečí zpčtného vrhu Helma, chrániče sluchu a ochranné brýle nebo ochranný štítek 10 m Nevystavujte dešti nebo vlhkosti Rukavice chránící proti řezu Řetězový olej Dlouhé kalhoty chránící proti řezu Nedělejte… Brzda řetčzu vypojena,zapojena Vypněte stroj Pokud je kabel poškozen nebo naříznut, okamžitě vytáhněte zástrčku ze sítě. V pracovním prostoru se nesmějí zdržovat jiné osoby. Všeobecná bezpečnostní upozornêní pro elektrické nářadí UPOZORNĚNÍ Přečtête si všechna bezpečnostní upozornêní a pokyny. Nedodržení têchto upozornêní a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranêní. Všechna upozornêní a pokyny si uschovejte k použití v budoucnu. Termín“elektrické nářadí” se v upozornêních týká nářadí (se šñůrou) napájeného ze sítê nebo nářadí napájeného z baterie (bezdrátové). Před úpravami nebo čištěním vytáhněte zástrčku ze sítě. Nebezpečí úrazu elektrickým proudem

2) Elektrická bezpečnost

a) Zástrčky elektrického nářadí musí odpovídat zásuvce. Zástrčku nikdy žádným způsobem nemodifikujte. S uzemnênými elektrickými nástroji nepoužívejte rozvodné zástrčky. Nemodifikované zástrčky a odpovídající zásuvky snižují riziko elektrického šoku. odpovídající zásuvky snižují riziko elektrického šoku. b) Vyhnête se styku têla s uzemnênými povrchy jako jsou trubky, radiátory, vařiče a ledničky. Je-li vaše têlo uzemnêno, zvyšuje se nebezpečí úrazu elektrickým proudem.

1) Bezpečnost pracovního prostoru

a) Udržujte pracovní prostor v čistotê a dobře osvêtlený. Neuspořádané a tmavé prostředí c) Nevystavujte elektrické přístroje dešti či vlhkosti. b) Nepoužívejte elektrické nástroje ve výbušném prostředí, např. v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje vytvářejí d) Se šñůrou nezacházejte hrubê. Nikdy nepoužívejte kabel k nesení, tahání, či vypínání elektrického přístroje. Šñůru chrañte před teplem a olejem, ostrými hranami a pohyblivými díly. Voda v elektrickém přístroji zvýší nebezpečí úrazu elektrickým proudem. zvyšuje riziko úrazu. jiskry, které mohou zapálit prach nebo výpary. c) Při použití elektrického nástroje udržujte dêti a kolem stojící osoby mimo. Odvrácením pozornosti můžete ztratit kontrolu. Poškozené či zapletené kabely zvyšují nebezpečí úrazu elektrickým proudem. e) Při použití elektrického nářadí venku použijte prodlužovací šñůru vhodnou k venkovnímu použití. Použitím šñůry vhodné pro venkovní použití se snižuje riziko elektrického šoku. f) Pokud je použití elektrického nářadí ve vlhkém místê nevyhnutelné, používejte napájení chránêné proudovým chráničem (RCD). Použití RCD snižuje riziko elektrického šoku. ČESKY - 2

3) Osobní bezpečnost

a) Při použití elektrického nástroje buďte ostražití, sledujte, co dêláte a používejte zdravý rozum. Elektrický nástroj nepoužívejte, pokud jste unavení, pod vlivem drog, alkoholu nebo léků. současnê berte v úvahu pracovní podmínky a práci, která se má provádêt. Použití elektrické nářadí pro jiné operace, než pro které je určeno, by mohlo mít za následek nebezpečnou situaci. Chvíle nepozornosti při používání elektrického přístroje může způsobit vážné zranêní.

a) Servis elektrického nářadí nechávejte provádêt kvalifikovaným opravářem a s použitím totožným náhradních dílů. Tím bude zaručeno zachování protiprachová maska, protiskluzová bezpečnostní obuv, tvrdá přílba anebo ochrana sluchu používané v příslušných situacích sníží zranêní osob. Bezpečnostní upozornění týkající se řetězu:

• Nepřibližujte se žádnou částí těla k řetězu, když je pila v provozu. Než pilu spustíte, ujistěte se, že se řetěz ničeho nedotýká. Chvíle nepozornosti při b) Používejte osobní ochranné pomůcka. Vždy používejte ochranu očí. Ochranné vybavení jako c) Předcházejte neúmyslnému spuštêní. Před zapojením do sítê a/nebo k baterii, zvednutím nebo přenášením nástroje se ujistête, že je vypínač ve vypnuté poloze. Nošení elektrických přístrojů s prstem na vypínači či zapojování spuštêných elektrických přístrojů zvyšuje nebezpečí úrazu. bezpečnosti elektrického nástroje. práci s motorovou pilou může způsobit zachycení oděvu nebo části těla v řetězu pily.

Držte pilu pravou rukou za zadní držadlo a levou rukou za přední držadlo. Opačné držení pily

Elektrický nástroj držte výhradně za odizolované plochy. Řetěz pily by se mohl dotknout skrytého elektrického vedení nebo svého napájecího kabelu. Při kontaktu řetězu s "nabitým" vodičem zvyšuje riziko úrazu. d) Před zapnutím elektrického nářadí vytáhnête seřizovací klíč nebo šroubovák. Šroubovák nebo klíč ponechaný připojený k rotující části elektrického nástroje může mít za následek osobní zranêní. e) Nepřetahujte se příliš daleko. Neustále udržujte správné postavení a rovnováhu. To umožñuje se odkryté kovové součásti elektrického nástroje mohou "nabít" a způsobit obsluze úraz elektrickým proudem.

Noste ochranné brýle a používejte ochranu sluchu. Doporučujeme nosit ochranu hlavy, rukou a nohou. Odpovídající ochranné oblečení zmenší

Nepoužívejte motorovou pilu na stromě. g) Pokud jsou k dispozici zařízení k odsávání a sbêru prachu, zajistête, aby byla řádnê připojena a používána. Použití zařízení k odsávání prachu

Při práci s pilou udržujte rovnováhu a stůjte na pevném a rovném povrchu. Kluzký nebo

4) Použití a údržba elektrického nářadí

a) S elektrickým nářadí nezacházejte násilím. Používejte správné elektrické nářadí pro danou aplikaci. Správným elektrickým nářadím provedete

lepší kontrolu elektrického nářadí v nečekaných situacích. f) Správnê se oblékejte. Nenoste volné odêvy ani šperky. Udržujte vlasy, odêvy a rukavice mimo pohyblivé části. Volné odêvy, šperky, či dlouhé vlasy mohou být zachyceny v pohyblivých částech. může snížit rizika spojená s prachem. práci lépe a bezpečnêji při rychlosti, pro kterou je navržen. b) Elektrické nářadí nepoužívejte, pokud ho nelze spínačem zapnout a vypnout. Jakékoliv elektrické nářadí, které nelze ovládat spínačem je nebezpečné a je ho třeba opravit. c) Před seřizováním, výmênou příslušenství anebo uložením elektrického nářadí odpojte zástrčku ze sítê. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštêní nářadí. d) Skladujte nepoužívané elektrické nářadí mimo dosah dêtí a nedovolte, aby ho ovládaly osoby, které nejsou obeznámeny s tímto elektrickým nářadím nebo s têmito pokyny. Elektrické nářadí zranění odletujícími úlomky nebo náhodným dotykem s řetězem. nestabilní povrch (např. žebřík) může způsobit ztrátu rovnováhy nebo kontroly nad pilou.

Mnoho nehod je způsobeno špatnê udržovaným elektrickým nářadím. Udržujte řezné nástroje ostré a čisté. Řádnê udržované řezné nástroje s ostrými řeznými hranami se budou s menší pravdêpodobností zachytávat a snadnêji se ovládají. g) Používejte elektrické nářadí, příslušenství a hroty nástrojů atd. v souladu s têmito pokyny a Při řezání napnuté větve buďte připraveni na to, že se může vymrštit. Když se napětí v dřevních vláknech uvolní, napnutá větev může zasáhnout pracovníka nebo způsobit vymknutí pily z kontroly.

Při řezání keřů a mladých stromků dbejte zvýšené opatrnosti. Tenké větve mohou zachytit řetěz pily

Pilu přenášejte za přední držadlo, vypnutou a v bezpečné vzdálenosti od těla. Když pilu přenášíte nebo uskladňujete, vždy nasaďte kryt vodící lišty. a vymrštit se proti vám nebo vás vyvést z rovnováhy. Správné zacházení s pilou sníží riziko náhodného kontaktu s běžícím řetězem.

Řiďte se pokyny na mazání, napínání řetězu a výměnu příslušenství. INesprávně napnutý nebo namazaný řetěz se může přetrhnout nebo zvýšit riziko zpětného rázu.

je v rukou neškolených uživatelů nebezpečné. e) Provádêjte údržbu elektrického nářadí. Kontrolujte na nesprávné vyrovnání nebo zachytávání pohyblivých dílů, zlomení dílů a jakékoliv jiné stavy, které mohou nepříznivê ovlivnit provoz elektrického nářadí. Pokud je nářadí poškozené, před použitím nechejte opravit. Používání motorové pily na stromě může přivodit úraz. Udržujte rukojeti suché a čisté, bez stop oleje nebo mazadel. Mastné rukojeti jsou kluzké mohou vést ke ztrátě kontroly.

Řežte pouze dřevo. Nepoužívejte pilu k jinému než stanovenému účelu. Například: nepoužívejte pilu na řezání plastů, zdiva nebo nedřevěných stavebních materiálů. Používání pily k jinému účelu, než k jakému je určena, může vyvolat nebezpečnou situaci. Příčiny a prevence zpětného rázu: Zpětný ráz se může objevit, pokud se špička vodící lišty dotkne nějakého předmětu (obr. B3), nebo když se řetěz zachytí v řezu. V některých případech může dotyk špičkou lišty způsobit nečekané zvednutí vodící lišty proti pracovníkovi. ČESKY - 3 Zachycení řetězu na horní části vodící lišty může odhodit lištu proti pracovníkovi. Obě tyto reakce mohou vést ke ztrátě kontroly nad pilou a způsobit vážný úraz. Nespoléhejte se výhradně na bezpečnostní prvky pily. Při práci s řetězovou pilou byste měli dbát několika zásad, aby nedošlo k nehodě nebo úrazu. Zpětný ráz je výsledkem nesprávného používání pily, špatného pracovního postupu nebo podmínek a lze mu předejít dodržováním níže uvedených bezpečnostních opatření:

Držte pilu pevně, palce a prsty kolem rukojetí pily, obě ruce na pile, a zaujměte pozici, která vám umožní zvládnout sílu zpětného rázu. Pracovník může udržet zpětný náraz pod kontrolou, pokud dbá bezpečnostních opatření. Pilu nepouštějte.

Při řezání se nenatahujte a neřežte nad výšku ramen. Snáze tak předejdete náhodnému dotyku špičkou lišty a umožní vám to lépe kontrolovat pilu v nepředvídaných situacích.

Používejte výhradně náhradní lišty a řetězy určené výrobcem. Nesprávné náhradní lišty a

Řiďte se pokyny výrobce ohledně ostření a údržby řetězu. Snížení výšky omezovací patky řetězy mohou způsobit přetržení řetězu nebo zpětný ráz. může vést k zvýšenému zpětnému rázu. Další bezpečnostní doporučení

1. Návod k použití. Všechny osoby používající tento

přístroj si musejí pečlivě přečíst celý návod k použití. Návod k použití musí být přiložen k přístroji v případě prodeje nebo zapůjčení jiné osobě.

Bezpečnostní opatření před použitím přístroje.

VAROVÁNÍ! Toto nářadí během provozu vytváří elektromagnetické pole. Toto pole za žádných okolností nesmí rušit aktivní nebo pasivní zdravotní implantáty. V zájmu omezení rizika vážného či smrtelného úrazu doporučujeme, aby se osoby se zdravotními implantáty před používáním tohoto nářadí poradily se svým lékařem a výrobcem implantátu. Bezpečnost při přepravě a uskladnění. (obr. 2) Při přenášení na jiné pracoviště pilu odpojte z elektrické sítě a zapněte brzdu řetězu. Před přepravou nebo skladováním vždy nasaďte kryt na vodící lištu. Při přenášení v ruce musí lišta směřovat dozadu. Když pilu převážíte ve vozidle, bezpečně ji připevněte, aby se předešlo poškození. Zpětný ráz. (obr. 3) Zpětný ráz spočívá v prudkém vymrštění lišty proti pracovníkovi. To se obvykle stává, když se horní část špičky lišty (tzv.“zóna nebezpečí zpětného rázu” ) (viz červeně označenou část vodící lišty) přijde do styku s nějakým předmětem, nebo když se řetěz zasekne ve dřevě. Zpětný ráz může způsobit ztrátu kontroly nad pilou a vést k nebezpečným či dokonce smrtelným nehodám. Brzda řetězu a další bezpečnostní prvky na pile neposkytují dostatečnou ochranu před úrazem: pracovník si musí být dobře vědom, za jakých podmínek může dojít k zpětnému rázu a předcházet jim tím, že jim podle své zkušenosti věnuje zvýšenou pozornost a správně a opatrně zachází s pilou (například: nikdy neřežte několik větví najednou, protože může dojít k bezděčnému dotyku se “zónou nebezpečí zpětného rázu”). Bezpečnost pracovního prostředí Nedovolte, aby tento přístroj používaly osoby, které nejsou důkladně seznámeny s návodem k použití. Nezkušené osoby musejí během zaškolování řezat pouze na stojanu ("koze"). Kontrola. Před každým použitím pilu důkladně zkontrolujte, zvláště pokud přestála silný náraz, nebo jeví známky poruchy. Vykonejte všechny úkony popsané v kapitole “Údržba a uskladnění – Před každým použitím”. Opravy a údržba. Všechny součásti, které může vyměnit uživatel osobně, jsou uvedeny v kapitole “Montáž / demontáž”. Pokud je potřeba, všechny ostatní součástky musejí být vyměněny výhradně pověřeným servisním střediskem. Oblečení. (obr. 1) Při práci s tímto přístrojem musí uživatel používat uvedené ochranné oblečení: přiléhavé ochranné pracovní oblečení, pevnou pracovní obuv odolnou proti proříznutí, s neklouzavými podrážkami a vyztuženou špičkou, rukavice odolné proti proříznutí a vibracím, ochranné brýle nebo štít, mušlové chrániče sluchu a helmu (pokud hrozí nebezpečí padajících předmětů). K dostání u prodejců pracovního oblečení. Ochrana zdraví – Vibrace a hladina hluku. Dbejte na předpisy týkající se hluku v bezprostředním okolí. Dlouhodobé používání přístroje vystavuje pracovníka vibracím, které mohou vyvolat tzv. “syndrom modrých prstů” (Raynaudův syndrom), syndrom karpálního tunelu a podobné poruchy. Ochrana zdraví - Chemické látky Používejte olej schválený výrobcem. Ochrana zdraví - Vysoké teploty. Řetězovka a řetěz během provozu dosahují velmi vysokých teplot. Nedotýkejte se těchto částí, když jsou horké.

1. Nedovolte dětem a osobám neobeznámeným s

tímto návodem pracovat s pilou. Místní předpisy mohou upravovat požadovaný věk pracovníka.

2. Tento výrobek používejte výhradně způsobem a k

účelům popsaným v tomto návodu.

3. Pečlivě zkontrolujte celý pracovní prostor, zda se v

něm nevyskytují zdroje nebezpečí (např. silnice, chodníky, elektrické kabely, nebezpečné stromy atp.)

4. V pracovním prostoru se nesmějí zdržovat jiné

osoby a zvířata (pokud nutno, prostor ohraďte a označte výstražnými značkami) - nejmenší dovolená vzdálenost je 2,5 násobek výšky kmene nebo minimálně 10 metrů.

5. Pracovník je zodpovědný za nehody nebo

ohrožení jiných osob nebo jejich majetku. Elektrická bezpečnost

1. Doporučujeme používat proudový chránič s

vypínacím proudem maximálně 30 mA. Ani používání proudového chrániče nezaručuje 100% bezpečnost a vždy je nutno dodržovat bezpečné pracovní postupy. Zkontrolujte svůj proudový chránič před každým použitím.

2. Před použitím zkontrolujte, zda kabel není

poškozený. Pokud jeví známky poškození nebo opotřebení, vyměňte ho.

3. Výrobek nepoužívejte, pokud jsou elektrické

kabely poškozené nebo opotřebované.

4. Okamžitě odpojte od elektrické sítě, pokud je

kabel naříznutý nebo je poškozená izolace. Nedotýkejte se elektrického kabelu, dokud není odpojen elektrický zdroj. Nespravujte naříznutý nebo poškozený kabel. Nechte kabel vyměnit v pověřeném servisním středisku. ČESKY - 4

5. Prodlužovací kabel musí být vytažený z navíječe

nebo rozvinutý, navinuté nebo svinuté kabely se mohou přehřívat a snižovat účinnost sekačky.

6. Dbejte na to, aby kabel / prodlužovací kabel byl za

pracovníkem, aby nepředstavoval zdroj nebezpečí pro pracovníka nebo jiné osoby, a ujistěte se, že nemůže dojít k jeho poškození (teplem, ostrými předměty, ostrými hranami, olejem atp.)

7. Umístěte kabel tak, aby se během řezání

nezachytil ve větvích a podobně.

8. Před odpojením zástrčky, spojky nebo

prodlužovacího kabelu vždy nejdříve vypněte elektrickou zásuvku.

9. Vypněte, vytáhněte zástrčku ze zásuvky a

zkontrolujte napájecí kabel, zda není poškozený nebo opotřebovaný, předtím než kabel stočíte k uskladnění. Poškozený kabel nespravujte. Nechte kabel vyměnit v pověřeném servisním středisku. 10.Pokud necháváte výrobek bez dozoru na jakoukoli dobu, vytáhněte zástrčku ze sítě. 11.Kabel svíjejte opatrně, pozor na zauzlování. 12.Používejte výhradně zdroj obousměrného elektrického napětí odpovídající napětí vyznačenému na štítku přístroje. 13.Tato řetězová pila má dvojitou izolaci v souladu s EN60745-1 a EN60745-2-13. Žádná část tohoto výrobku nesmí být za jakýchkoli podmínek uzemněna. Kabely

1. Napájecí a prodlužovací kabely jsou k dostání v

místním pověřeném servisním středisku.

2. Používejte pouze schválené prodlužovací kabely.

3. Používejte pouze prodlužovací šňůry určené

k venkovním použití.

4. Pokud chcete při používání tohoto výrobku

používat prodlužovací kabel, používejte výhradně kabely těchto rozměrů: Modely CSE1835, CSE1935S: - 5,0 mm2 : max. délka 40 m - 5,0 mm2 : max. délka 60 m - 8,0 mm2 : max. délka 100 m Modely CSE2040, CSE2040S: - 5,0 mm2 : max. délka 50 m - 8,0 mm2 : max. délka 90 m C. POPIS BEZPEČNOSTNÍCH ZAŘÍZENÍ

ZABLOKOVÁNÍ VYPÍNAČE

NOTA: Jakmile je zapojena brzda pilového řetězu, bezpečnostní vypínač přerušuje přívod proudu do motoru. Na Vašem stroji je instalované zařízení (obr.1), které pokud není zapojené, zabraňuje stisknutí vypínače za účelem zamezení náhodného spuštění. BRZDA PILOVÉHO ŘETūZU PŘI UVOLNĚNÍ

Váš stroj je vybaven zařízením, které okamžitě blokuje pilový řetěz při uvolnění vypínače; pokud nefunguje, nepoužívejte stroj, ale odneste ho do Autorizovaného servisního střediska. OCHRANNÝ KRYT LEVÉ RUKY/PÁKA BRZDY

Ochranný kryt levé ruky (obr. 2) slouží (za předpokladu, že je na stroji instalován správným způsobem) k tomu, aby se Vaše ruka nedostala do kontaktu s pilovým řetězem. Ochranný kryt levé ruky má kromě toho i funkci spouštění brzdy pilového řetězu, zařízení, které bylo vyvinuto k zablokování pilového řetězu během několika milisekund v případě zpětného vrhu. Brzda pilového řetězu je vypojena, jakmile je ochranný kryt levé ruky stisknut dozadu a zablokován (pilový řetěz se může pohybovat). Brzda pilového řetězu je zapojena, jakmile je ochranný kryt levé ruky stlačen dopředu (pilový řetěz je zablokován). Brzdu řetězu lze aktivovat zatlačením vpřed levým zápěstím anebo kdyĮ se zápěstí dostane do styku v předním krytem ruky následkem zpětného rázu. Uvolněním brzdy řetězu za současného drĮení spínače se pila spustí.

Zařízení je vybaveno lapačem řetězu (obr.4) umístěným pod řetězovým kolem. Tento mechanismus je navrĮen k zastavení zpětného pohybu řetězu v případě přetrĮení nebo vykolejení řetězu. Těmto situacím se lze vyhnout zajištěním správného napětí řetězu (Viz kapitola “D. MontáĮ/demontáĮ”).

OCHRANNÝ KRYT PRAVÉ RUKY

(obr.5) ruky v případě rozbití pilového Slouží k ochraně řetězu. KdyĮ se pila pouĮívá s tyčí ve vodorovné poloze, např. při kácení stromů, brzda řetězu poskytuje menší ochranu (obr. 3). ČESKY - 5

D. MONTÁŽ / DEMONTÁŽ

MONTÁŽ LIŠTY A PILOVÉHO ŘETĚZU Postup při montáži se mění podle modelu Vašeho stroje, proto se řiīte obrázky a typem stroje uvedeným na štítku výrobku, věnujte zvýšenou pozornost správné montáži.

1. Zkontrolujte, zda není zapojena brzda pilového řetězu, pokud ano vypojte ji.

2a. Odšroubujte přídržnou matici lišty a vyjměte kryt hnacího řetězového kola. 2b. Odšroubujte přídržný knoflík lišty a vyjměte kryt hnacího řetězového kola. 3 Umístěte řetěz přes lištu. Začněte u čelního zubu a zasunujte do drážky vodicí lišty. Pozor! Zajistěte, aby byla ostrá strana čela řezných zubů vepředu na horní části lišty. Noste rukavice. 4a. Zajistěte, aby byl čep napínače řetězu co nejvíce vzadu od hnacího kola. Nasaďte lištu na přídržný šroub lišty a čep napínače řetězu a umístěte řetěz na hnací řetězové kolo. 4b. Otočte kovové přetáčecí kolečko co nejdále proti směru hodinových ručiček. Nasaďte lištu na přídržný šroub lišty a umístěte řetěz na hnací řetězové kolo. Umístěte zpět kryt hnacího řetězového kola. Zajistěte, aby byly hnací zuby řetězu zasunuty hnacím řetězovém kole a ve vodicí drážce. 5a. Volně utáhněte přídrĮnou matici rukou. 5b. Volně utáhněte přídržný knoflík tyče 6a. K napnutí řetězu šroubujte šroubem napínáku vpravo pomocí dodaného klíče/ šroubováku. Ke sníĮení napětí šroubujte vlevo (při provádění této operace udrĮujte přední část tyče zvednutou vzhůru) 6b. K napnutí řetězu šroubujte vnějším knoflíkem napínáku vpravo. Ke sníĮení napětí šroubujte vlevo (při provádění této operace udrĮujte přední část tyče zvednutou vzhůru)

7. Napínejte řetěz, dokud nebude napětí řetězu správné. Odtáhněte řetěz od tyče a zajistěte mezeru přibliĮně 2-3 mm

8a. Utáhněte přídrĮnou matici tyče pomocí dodaného klíče/šroubováku. 8b. Tyč utahujte, dokud nebude pevně zajištěna. Příliš silné napnutí pilového řetězu může přetěžovat motor a poškodit ho, pokud není dostatečně napnut, může dojít k jeho uvolnění, zatímco správně napnutý pilový řetěz znamená lepší řezný výkon stroje a jeho delší životnost. âasto kontrolujte napěti pilového řetězu, protože použitím se jeho délka natahuje (zejména pokud je nový, při první montáži zkontrolujte napětí po uplynutí 5 minut práce); v každém případě nenapínejte pilový řetěz hned po použití, ale vyčkejte, až se ochladí. Pokud musíte seřídit napětí pilového řetězu, vždy nejdříve uvolněte upevňovací matice/knoflík lišty před zásahem na šroubu/knoflíku napínání řetězu; správně ho napněte a znovu utáhněte upevňovací matice/knoflík lišty

E. SPUŠTĚNÍ A ZASTAVENÍ

Spuštění: pevně uchopte obě rukojeti, uvolněte páku brzdy řetězu a současně zajistěte, aby byla ruka stále na přední rukojeti, stiskněte a drĮte spínací blok zamáčknutý, poté stiskněte spínač (nyní můĮete spínací blok uvolnit). Zastavení: Stroj se zastaví, jakmile uvolníte vypínač. Pokud se stroj nezastaví, zapojte brzdu pilového řetězu, odpojte kabel ze sítě a odneste ho do Autorizovaného servisního střediska. F. MAZÁNÍ LIŠTY A PILOVÉHO ŘETĚZU POZOR! Nedostatečné promazání řezacího nástroje způsobuje rozbití pilového řetězu s vážným nebezpečím zranění osob i se smrtelnými následky. Mazání lišty a pilového řetězu je zajišťováno automatickým čerpadlem. Zkontrolujte podle pokynů v sekci “Údržba“, zda je řetězový olej dodáván v dostatečném množství. Nikdy nepoužívejte vyježděné oleje, protože jsou škodlivé pro Vás, stroj a životní prostředí. Zkontrolujte, zda je olej vhodný pro teplotu prostředí v místě použití: při teplotách pod 0°C některé oleje houstnou, přetěžují a poškozují čerpadlo. Pro volbu nejvhodnějšího oleje se obraťte na Vaše Autorizované servisní středisko. Doplňování oleje Volba řetězového oleje Používejte výhradně nový olej (speciální typ pro řetězy) s dobrou viskozitou: musí mít dobrou přilnavost a zaručovat správné kluzné vlastnosti jak v létě tak v zimě. Pokud nemáte k dispozici řetězový olej, použijte převodový olej EP 90. Odšroubujte zátku olejové nádrže, naplňte nádrž, přitom dejte pozor, aby nedošlo k úniku oleje (pokud k tomu přece dojde, dobře očistěte motorovou pilu) a dobře utáhněte zátku ČESKY - 6

G. ÚDRŽBA A SKLADOVÁNÍ

Před prováděním jakékoli údržby nebo čištění vytáhněte zástrčku ze sítě. POZOR! Pokud pracujete v obzvláště špinavém nebo prašném prostředí, popsané operace musí být prováděny v kratších intervalech než je uvedeno. Před každým použitím Zkontrolujte, zda čerpadlo řetězového oleje správně funguje, nasměrujte lišty směrem ke světlé ploše ve vzdálenosti dvaceti centimetrů, po minutě chodu stroje se na ploše musí objevit zřetelné stopy oleje (obr.1) .Zkontrolujte, zda pro zapojení a vypojení brzdy pilového řetězu nemusíte vyvíjet příliš velký tlak nebo naopak k zapojení nebo vypojení dochází příliš snadno, zkontrolujte také, zda není zablokovaná. Pak zkontrolujte její funkci následujícím způsobem: vypojte brzdu pilového řetězu, uchopte správným způsobem stroj a uveīte ho do chodu, zapojte brzdu pilového řetězu stlačením ochranného krytu levé ruky pomocí levého zápěstí/levé paže, přitom nikdy nepouštějte rukojetě (obr.2). Pokud brzda pilového řetězu funguje, pilový řetěz se musí okamžitě zablokovat. Zkontrolujte, zda je pilový řetěz naostřený (viz dále), v dobrém stavu a správně napnut, pokud je nepravidelně opotřebený nebo jeho řezný zub dosahuje výšky pouze 3 mm, vyměňte ho (obr.3). âasto čistěte ventilační otvory, zamezíte tak přehřívání motoru. (obr.4) Zkontrolujte funkci vypínače a zablokování vypínače (tuto operaci provádějte s vypojenou brzdou pilového řetězu): zapněte vypínač a zablokování vypínače a zkontrolujte, zda se hned po uvolnění vracejí do klidové polohy; ověřte, zda bez zapojení zablokování vypínače není možné zapnout vypínač. Zkontrolujte, zda zachycovač řetězu a ochranný kryt pravé ruky jsou v dobrém stavu a bez viditelných závad jako například poškození materiálu. Každé 2-3 hodiny práce se strojem Ostření pilového řetězu (v případě potřeby) Pokud pilový řetěz neřeže bez nutnosti přitlačit lištu na dřevo a vyrábí velmi jemné piliny, znamená to, že není dobře nabroušený. Pokud se při řezání netvoří piliny, pilový řetěz je zcela tupý a při řezání drtí dřevo na prach. Dobře naostřený pilový řetěz projíždí dřevem sám a tvoří dlouhé a velké piliny. Řezná část pilového řetězu je představována řezným článkem (obr.9), s řezným zubem (obr.10) a omezovačem hloubky řezu (obr.11). Rozdíl výšky mezi nimi určuje hloubku řezu; pro správné ostření potřebujete vodič ocílky, kulatou ocílku o průměru 4 mm. Postupujte následujícím způsobem: se správně namontovaným a správně napnutým pilovým řetězem zapojte brzdu pilového řetězu, umístěte vodič ocílky podle obrázku, kolmo k liště (obr.12), a nabruste řezný zub na úhel zobrazeným na obrázku (obr.13), ostření provádějte vždy zevnitř směrem ven a při návratu snižte vyvíjený tlak (je velmi důležité dodržovat správný postup při ostření: příliš velké, nedostatečné úhly ostření nebo chybný průměr ocílky zvyšují sklon stroje k zpětným vrhům). Pro dosažení přesnějších bočních úhlů nastavte ocílku tak, aby vertikálně přesahovala horní řeznou část přibližně o 0,5 mm. Naostřete nejdříve všechny zuby na jedné straně, pak otočte stroj a opakujte operaci. Zkontrolujte, zda po ostření mají všechny zuby stejnou délku a zda výška omezovačů hloubky dosahuje 0,6 mm pod úrovní horní řezací části: zkontrolujte výšku pomocí šablony a opilujte (pomocí plochého pilníku) vyčnívající část, zaoblete pak přední část omezovače hloubky (obr.14), přitom dávejte pozor, abyste NEOPILOVALI i zub ochrany proti zpětnému vrhu (obr.15). Každých 30 hodin práce stroje Odneste stroj do Autorizovaného servisního střediska ke generální revizi a kontrole brzdných zařízení. Zkontrolujte lištu, pokud je to nutné pečlivě očistěte její otvory mazání (obr.5) a vodící drážku (obr.6), pokud je drážka opotřebená nebo na ní jsou patrné hluboké rýhy, vyměňte ji. Pravidelně čistěte hnací kolo a kontrolujte, zda není nadměrně opotřebené. (obr.7). Promažte řetězku na špici lišty tukem pro ložiska označeným otvorem (obr.8). Skladování Během použití se vyhněte: (obr.1) V následujícím textu se soustředíme na dva typy řezu: Produkt skladujte v chladu a suchu a mimo dosah dětí. Neskladujte venku.

-řezání v situaci, kdy by se kmen mohl během řezání zlomit (dřevo je napnuté, suché stromy apod.): náhlé zlomení může být velmi nebezpečné. -aby se lišty nebo pilový řetěz zasekly v řezu: pokud k tomu přece dojde, odpojte stroj od přívodu napětí a pokuste se zvednout kmen, vyvíjejte páku pomocí vhodného nástroje; nesnažte se vytáhnout stroj jeho taháním nebo otřásáním, mohli byste poškodit stroj nebo se zranit. řez pomocí tažení řetězu (shora směrem dolů) (obr.2), u kterého je nebezpečí náhlého přemístění stroje směrem ke kmeni s následnou ztrátou kontroly, pokud je to možné, používejte při práci ozubenou opěrku. şez s tlačením řetězu (zdola směrem nahoru) (obr.3): u kterého je nebezpečí náhlého přemístění stroje směrem k pracovníkovi s rizikem jeho zasažení nebo náraz rizikového sektoru na kmen a následnou reakcí zpětného vrhu; při řezání proto dávejte velký pozor. -situacím, které by mohly způsobit reakci zpětného vrhu. Nejbezpečnější způsob použití stroje je upevnění dřeva na kozu, řezání shora směrem dolů a práce mimo opěry. - pouĮití produktu na výškou ramen - řezání dřeva s cizími předměty, např. hřebíky Během použití: (obr.1) -Pokud řežete ve svahu, pracujte vždy nad kmenem, tímto způsobem Vás kmen nemůže zasáhnout, pokud by se začal koulet dolů. -V případě kácení dokončete za každých okolností započatou práci: částečně pokácený strom by se mohl zlomit. -Na konci každého řezu zaznamenáte značnou změnu síly potřebné k držení stroje, dávejte velký pozor, abyste neztratili kontrolu nad strojem. (obr.4) Použití ozubené opěrky Jakmile je to možné, používejte ozubenou opěrku pro bezpečnější řezání: zasaīte ji do kůry nebo do povrchu kmene, zajistíte si tak snadnější kontrolu stroje. Dále jsou uvedené typické postupy, které je třeba dodržet v určitých situacích, pokaždé však zhodnoťte, zda jsou vhodné nebo ne pro Váš případ, a zvažte, jak provést řez s co nejmenším rizikem. Kmen na zemi (Nebezpečí kontaktu pilového řetězu s terénem na konci řezu). (obr.5) ČESKY - 7 şežte shora směrem dolů skrz celý průměr kmene. Na konci řezu postupujte opatrně, abyste zamezili kontaktu pilového řetězu s terénem. Pokud můžete, přerušte řezání ve 2/3 tloušťky kmene, otočte kmen a řežte zbývající část shora směrem dolů, abyste se tak vyhnuli nebezpečí kontaktu pilového řetězu s terénem. Kmen opřený jen na jednom konci (Nebezpečí zlomení kmene během řezu) (obr.6) Začněte řezat zespodu do přibližně 1/3 průměru, pak práci dokončete shora a napojte se na již provedený řez. Kmen opřený na dvou koncích (Nebezpečí stlačení pilového řetězu.) (obr.7) Začněte řezat shora do přibližně 1/3 průměru, pak práci dokončete zdola a napojte se na již provedený řez. Řezání kmene ležícího ve svahu. Vždy stůjte ve svahu nad kmenem. Když ‘prořezáváte’, abyste si uchovali úplnou kontrolu, před koncem řezu uvolněte tlak, ale držte pevně rukojeti pily. Nenechte řetěz dotknout země. Kácení stromů POZOR!: Nikdy se nepokoušejte kácet stromy, pokud nemáte dostatečnou zkušenost, v každém případě nekácejte nikdy stromy, jejichž průměr kmene je větší než délka lišty! Tato operace je vyhrazena zkušeným uživatelům vybavený vhodným zařízením. şez při kácení, který má za účel pád stromu, musí být proveden ve výšce 3-5 cm nad spodní částí linky směrového řezu a končit ve vzdálenosti 1/10 kmene od zářezu. Držte se na pravé straně stromu a řežte metodou tahání řetězu, použijte přitom ozubenou opěrku. Zkontrolujte, zda se strom nekloní jiným směrem než plánovaným. Hned jak je to možné, vložte do zářezu dřevorubecký klín. âást stromu, která zůstala neřezaná se nazývá “kloub”, který vede strom při pádu; pokud je nedostačující, není rovný nebo není úplně přeřezán, není schopen kontrolovat pád stromu (velmi nebezpečná situace!), proto je nezbytné, aby různé řezy byly provedeny s maximální přesností. Na konci řezání strom musí začít padat, pokud je to nutné, pomožte si vložením dřevorubeckého klínu nebo dřevorubecké páky. Odstraňování větví Jakmile je strom poražen, je třeba ho zbavit větví, to znamená odřezat větve z kmene. Nepodceňujte tuto operaci, protože k většině případů zpětného vrhu dochází během odvětvování, dávejte velký pozor na polohu špice lišty během řezu a pracujte na levé straně kmenu. Účelem kácení je nechat padnout strom do co nejlepší polohy pro následné odstraňování větví a řezání kmene. (Zamezte tomu, aby se padající strom zachytil do větví druhého stromu: stahovat zachycený strom je velmi nebezpečné). Musíte rozhodnout co nejlepší směr pádu na základě následujícího zvážení: co se nachází kolem stromu, jeho naklonění, nahnutí, směr větru a koncentrace větví. Neopomeňte výskyt suchých nebo zlomených větví, které by se mohly zlomit během kácení a představovat nebezpečí. POZOR! Během kácení stromů v kritických podmínkách si po ukončení řezu okamžitě sejměte chrániče sluchu, abyste mohli zaznamenat neobvyklé zvuky a eventuální výstražné signály. Předběžné operace řezu a vyhledání únikové cesty Odstraňte větve, které brání v práci (obr.8), začněte shora směrem dolů tak, aby se kmen nacházel mezi Vámi a strojem, odstraňte pak obtížné větve jednu po druhé. Odstraňte porost kolem stromu a při určení únikové cesty zaznamenejte případné překážky vyskytující se kolem stromu (kameny, kořeny, příkopy apod.) a bránící v úniku (úniková cesta slouží při padání stromu); na obrázku (obr.9) je zobrazený směr, kterým se musíte vydat ( A předpokládaný směr pádu stromu. B.Úniková cesta C. Nebezpečná zóna) KÁCENÍ STROMU (obr.10) Za účelem zajištění kontroly nad pádem stromu musíte provést následující řezy: Směrový zářez, který musí být provedený jako první, slouží ke kontrole směru pádu stromu: nejdříve řežte HORNÍ ČÁST směrového zářezu na straně, ke které má být strom pokácen. Stůjte na pravé straně stromu a řežte metodou tahání řetězu; pak proveīte SPODNÍ ČÁST řezu, který se musí setkat s koncem horní části. Hloubka směrového zářezu musí odpovídat 1/4 průměru kmene, s úhlem nejméně 45o mezi horním a dolním řezem. Setkání mezi dvěma řezy se nazývá “linka směrového řezu”. Linka musí být dokonale vodorovná a v pravém úhlu (90o) ke směru pádu. ČESKY - 8

V této kapitole najdete informace užitečné pro dodržení vlastností ekologické kompatibility, na kterou byl brán ohled při vývoji tohoto stroje, dodržení správného použití stroje a zpracování olejů.

Operace plnění olejové nádrže musí být provedeny tak, aby řetězový olej neunikal do okolního prostředí . LIKVIDACE Nenechávejte v okolním prostředí nefungující stroj, ale odevzdejte ho firmě, která má povolení k likvidaci odpadků podle předpisů platných norem. Tento symbol na výrobku nebo na obalu znamená, že s výrobkem nelze nakládat jako s odpadem domácnosti. Výrobek je tøeba odnést do pøíslušného sběrného místa k recyklaci elektrických a elektronických zaøízení. Zajištěním øádné likvidace výrobku pomøžete pøedejít potenciálním záporným vlivøm na životní prostøedí a lidské zdraví, které by se mohly projevit v pøípadě likvidace tohoto výrobku nepatøičné zpøsobem. Podrobnější informace o recyklaci tohoto výrobku si vyžádejte na Vašem obecním úøadu, od firmy zabývající se likvidací domácího odpadu anebo v prodejně, kde jste výrobek zakoupili. J. TABULKA VYHLEDÁVÁNÍ ZÁVAD Nespouští se motor Ověřte, zda je v síti napětí Ověřte, zda je zástrčka správně zapojena Ověřte, zda není poškozený kabel nebo prodlužovací kabel Ověřte, zda není zapojena brzda pilového řetězu Zkontrolujte, zda je řetěz řádně smontován a napnut Zkontrolujte mazání pilového řetězu podle pokynů uvedených v kapitolách F a G Zkontrolujte, zda je pilový řetěz naostřený Zkontrolujte, Įe je aktivovaná pojistka vypínač Obraťte se na Autorizované servisní středisko

Špatná funkce motoru nebo motor ztrácí na výkonu Stroj se spouští, ale špatně řeže

Motor se neobvyklým způsobem Brzdná zařízení neblokují správným způsobem otáčení pilového řetězu

35cm Pilový řetěz Vodící lišta 91PJ052XN 40cm Pilový řetěz Vodící lišta 91PJ056XN Číslo Číslo Číslo Číslo ČESKY - 9 součástky: součástky: součástky: součástky:

L. ES PROHLÁŠENĺ O SHODĚ Husqvarna AB, S-561 82, Huskvarna, Sweden Prohlašuje na základě výhradní odpovědnosti, Įe produkt(y); Označení...........................................Chainsaw - Řetězová pila Označení typů...................................CSE1835, CSE1935S, CSE2040, CSE2040S Identifikace Série...............................Viz Výrobní štítek Rok výroby.........................................Viz Výrobní štítek Splňuje základní poĮadavky a předpisy následujících směrnic ES: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU zaloĮeno na následujících pouĮitých harmonizovaných norem EU: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Notifikovaný orgán, který provedl ES přezkoušení v souladu se článkem 8, odstavcem 2c............................. TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany Certifikát č. ........................................................................ BM 50268379 Maximální hladinu akustického tlaku LpA přepočítanou dle váhového filtru A na pracovní stanici a měřenou podle normy EN60745-2-13 udává tabulka. Maximální váženou hodnotu ah vibrací rukou / paží, měřenou podle normy EN60745-2-13 u výběru výše uvedených produktů, udává tabulka. Deklarovaná celková hodnota vibrací byla měřena v souladu se standardní metodologií a lze ji použít ke srovnání různých nářadí. Deklarovanou celkovou hodnotu vibrací lze také použít jako předběžný odhad expozice. Upozornění: Emise vibrací během vlastního používání elektrického nářadí se může lišit od deklarované celkové hodnoty v závislosti na způsobu používání nářadí. Je potřeba stanovit bezpečnostní opatření na ochranu osoby, která pracuje s nářadím, na základě odhadu expozice za daných podmínek (s ohledem na všechny části pracovního cyklu včetně doby, kdy je nářadí vypnuté nebo běží naprázdno, nejenom doby provozu). 2000/14/ES: Hodnoty naměřená intenzity zvuku LWA a zaručené intenzity zvuku LWA odpovídají tabulkovým hodnotám. Postup hodnocení shody.................................................... Annex V Ulm 12/02/2013 P. Lamelli Globální ředitel výzkumu a vývoje - ruční nástroje Držitel technické dokumentace Typ (CSE____) Hmotnost s prázdnými nádržemi (Kg) Výkon (kW) Obsah olejové nádrže (cm3) Maximální délka lišty (cm) Rozteč pilového řetězu (mm) Kalibr řetězu (mm) Naměřená intenzita zvuku LWA (dB(A)) Zaručená intenzita zvuku LWA (dB(A)) Akustický tlak LpA (dB(A)) Nejistota KpA (dB(A)) Vibrace do rukou / paži ah (m/s2) Výchylka Kah (m/s2) Impedance Zmax (Ω)

Vyhovuje normě EN 61000-3-11 V závislosti na vlastnostech místní elektrické sítě používání tohoto výrobku může způsobit krátký pokles napětí v okamžiku jeho zapnutí. To může ovlivnit jiné elektrické přístroje, např. způsobit chvilkové pohasnutí lampy. Pokud je impedance (Zmax) ve vaší elektrické síti nižší než hodnota vyznačená v tabulce (pro daný model) tyto vlivy se neprojeví. Hodnotu impedance ve vaší síti můžete zjistit dotazem u vašeho dodavatele. ČESKY - 10
