BRUKSANVISNING CSE 2040 MC CULLOCH

Bakhåndtak Håndbeskyttelse bak Forhåndtak Håndbeskyttelse foran/bremse kjede Ytre kjedestrammerknott Kjedestrammerskrue Kjedestrammer bolt Olje tank lokk Kontroll målestokk olje nivå

10) Ventilasjons åpninger

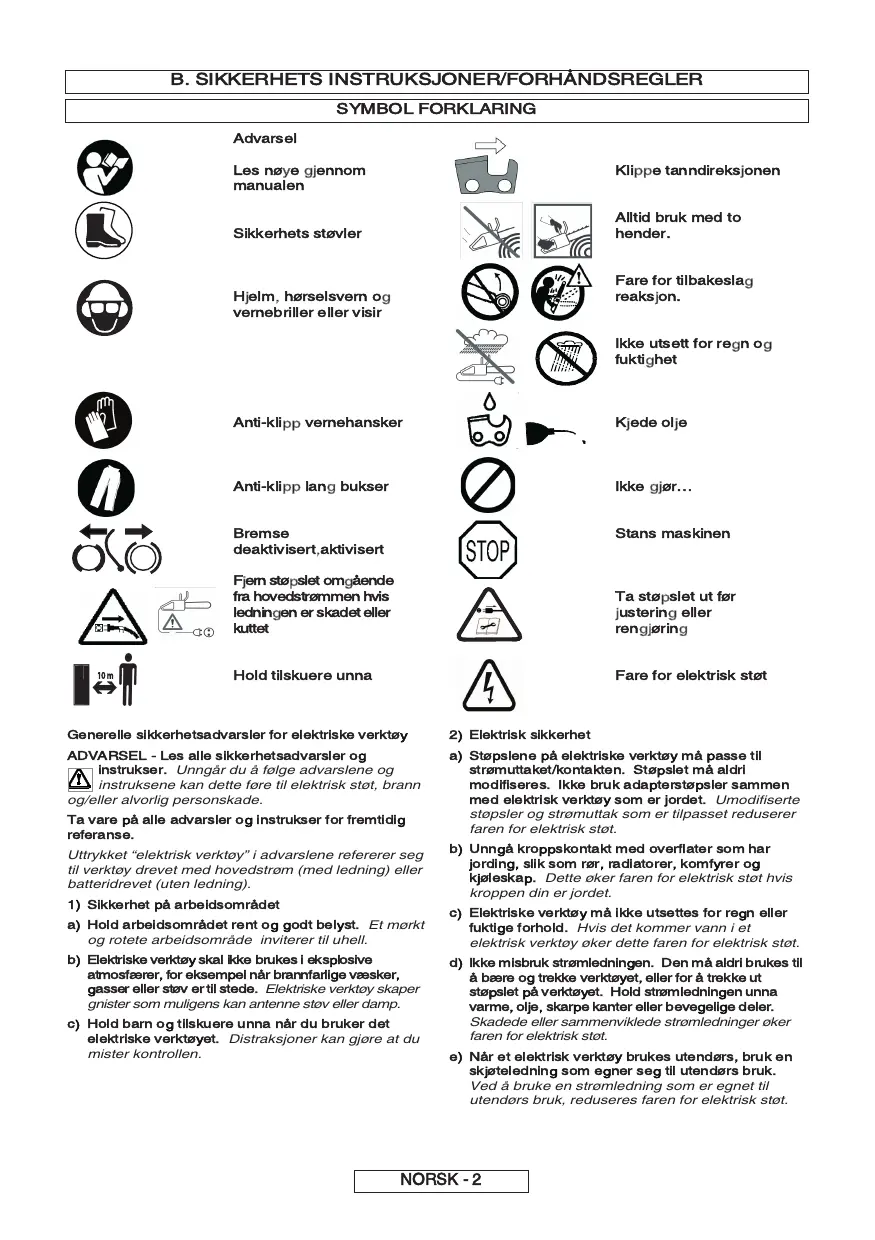

SYMBOL FORKLARING Advarsel Les nøye gjennom manualen Klippe tanndireksjonen Sikkerhets støvler Alltid bruk med to hender. Fare for tilbakeslag reaksjon. Hjelm, hørselsvern og vernebriller eller visir Ikke utsett for regn og fuktighet 10 m Anti-klipp vernehansker Kjede olje Anti-klipp lang bukser Ikke gjør… Bremse deaktivisert,aktivisert Stans maskinen Fjern støpslet omgående fra hovedstrømmen hvis ledningen er skadet eller kuttet Ta støpslet ut før justering eller rengjøring Hold tilskuere unna Fare for elektrisk støt Generelle sikkerhetsadvarsler for elektriske verktøy ADVARSEL - Les alle sikkerhetsadvarsler og instrukser. Unngår du å følge advarslene og instruksene kan dette føre til elektrisk støt, brann og/eller alvorlig personskade. Ta vare på alle advarsler og instrukser for fremtidig referanse.

2) Elektrisk sikkerhet

a) Støpslene på elektriske verktøy må passe til strømuttaket/kontakten. Støpslet må aldri modifiseres. Ikke bruk adapterstøpsler sammen med elektrisk verktøy som er jordet. Umodifiserte støpsler og strømuttak som er tilpasset reduserer faren for elektrisk støt. Uttrykket “elektrisk verktøy” i advarslene refererer seg til verktøy drevet med hovedstrøm (med ledning) eller batteridrevet (uten ledning). b) Unngå kroppskontakt med overflater som har jording, slik som rør, radiatorer, komfyrer og kjøleskap. Dette øker faren for elektrisk støt hvis

1) Sikkerhet på arbeidsområdet

a) Hold arbeidsområdet rent og godt belyst. c) Elektriske verktøy må ikke utsettes for regn eller fuktige forhold. Hvis det kommer vann i et og rotete arbeidsområde inviterer til uhell. Et mørkt b) Elektriske verktøy skal ikke brukes i eksplosive atmosfærer, for eksempel når brannfarlige væsker, gasser eller støv er til stede. Elektriske verktøy skaper gnister som muligens kan antenne støv eller damp. c) Hold barn og tilskuere unna når du bruker det elektriske verktøyet. Distraksjoner kan gjøre at du mister kontrollen. kroppen din er jordet. elektrisk verktøy øker dette faren for elektrisk støt. d) Ikke misbruk strømledningen. Den må aldri brukes til å bære og trekke verktøyet, eller for å trekke ut støpslet på verktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenviklede strømledninger øker faren for elektrisk støt. e) Når et elektrisk verktøy brukes utendørs, bruk en skjøteledning som egner seg til utendørs bruk. Ved å bruke en strømledning som er egnet til utendørs bruk, reduseres faren for elektrisk støt. NORSK - 2 f) Hvis bruk av et elektrisk verktøy ikke er til å unngå på et sted hvor det er fuktig, bruk strømtilførsel som er beskyttet av en reststrømanordning. Ved å bruke en reststrømanordning reduseres faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær på vakt og pass på hva du gjør, og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy når du er trett eller påvirket av rusgift, alkohol eller medisin. Et øyeblikks uoppmerksomhet når du bruker et elektrisk verktøy kan resultere i alvorlig personskade. b) Bruk personlig beskyttelsesutstyr. Ha alltid på deg vernebriller/øyebeskyttelse. Bruk av beskyttelsesutstyr under hensiktsmessige forhold, slik som støvmaske, vernesko som ikke sklir, vernehjel eller hørselvern, vil redusere personskader. c) Forhindre utilsiktet start. Forsikre deg om at bryteren er satt i AV-stilling før strømmen og/eller batteripakken tilkobles, eller før verktøyet løftes og bæres. Elektriske verktøy skal ikke bæres med fingeren på bryteren da dette inviterer til uhell. d) Fjern eventuell justeringsnøkkel eller skrunøkkel før det elektriske verktøyet slås på. En skrunøkkel eller nøkkel som måtte bli sittende fast på en roterende del av det elektriske verktøyet, kan resultere i personskade. e) Ikke strekk deg for langt. Sørg hele tiden for godt fotfeste og balanse. Dette gir bedre kontroll på det elektriske verktøyet under uventede situasjoner. f) Ha på deg hensiktsmessige klær. Ikke ha på deg løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan sette seg fast i bevegelige deler. e) Elektriske verktøy skal vedlikeholdes. Sjekk for skjevinnstillinger eller bevegelige deler som har satt seg fast, brudd på deler og eventuelt andre tilstander som kan ha innvirkning på funksjonen av det elektriske verktøyet. Hvis skadet, skal verktøyet repareres før det brukes igjen. Mange uhell er forårsaket av dårlige vedlikeholdte elektriske verktøy. f) Hold skjæreverktøy skarpe og rene. Skjæreverktøy som er hensiktsmessig vedlikeholdt har mindre mulighet for å sette seg fast og er lettere å kontrollere. g) Bruk det elektriske verktøyet, tilbehør og borspisser osv. i henhold til disse instruksene, samtidig som arbeidsforholdene og arbeidet som skal utføres blir tatt med i beregningen. Bruk av det elektriske verktøyet til annet arbeid enn det som verktøyet er beregnet til, kan føre til farlige situasjoner.

a) Det elektriske verktøyet skal vedlikeholdes av en kvalifisert person og det skal kun brukes originale reservedeler. Dette garanterer at sikkerheten opprettholdes på det elektriske verktøyet. Sikkerhetsadvarsler for kjedesag:

• Hold alle kroppsdeler borte fra sagkjedet når kjedesagen er i bruk. Før du starter kjedesagen, forsikre deg om at kjedet ikke er i kontakt med noe som helst. Et øyeblikks uoppmerksomhet mens en kjedesag er i bruk kan forårsake innvikling av klær eller kropp med kjedet.

holde kjedesagen med motsatt håndkonfigurasjon øker faren for personskade og skal aldri bli gjort.

g) Hvis det følger med anordninger slik som støvutskiller, sørg for at disse er tilkoblet og brukt forsvarlig. Bruk av støvutskiller kan redusere Det riktige elektriske verktøyet vil gjøre arbeidet bedre og sikrere med kapasiteten det er konstruert for. b) Ikke bruk det elektriske verktøyet hvis du ikke kan slå det Av og På med bryteren. Et elektrisk verktøy som ikke kan bli kontrollert med bryteren er farlig og må bli reparert. c) Trekk støpslet ut av strømtilførselen/kontakten og/eller batteripakken fra det elektriske verktøyet før det foretas noe som helst justering, skifting av tilbehør, eller lagring av verktøyet. Slike forebyggende sikkerhetstiltak reduserer faren for at det elektriske verktøyet slår seg på tilfeldig. d) Elektriske verktøy som ikke er i bruk skal oppbevares utilgjengelig for barn, og la heller ikke personer som er ukjente med det elektriske verktøyet eller instruksene bruke det. Elektriske verktøy er farlige i hendene på personer som ikke er opplærte. Elektroverktøyet skal kun holdes etter de isolerte gripeflatene, fordi sagkjeden kan få kontakt med skjult kabling eller sin egen ledning. Sagkjeder som får kontakt med en strømførende ledning kan gjøre de ubeskyttede metalldelene av elektroverktøyet strømførende og gi operatøren elektrisk støt. støvrelaterte farer.

4) Bruk av elektriske verktøy, omtanke og forsiktighet

a) Ikke forser det elektriske verktøyet. Bruk det riktige elektriske verktøyet til hvert bruksområde. Hold alltid kjedesagen med høyre hånd på bakre håndtak og venstre hånd på fremre håndtak. Å

Bruk vernebriller og hørselsvern. Ytterligere beskyttelsesutstyr for hode, hender, bein og føtter er anbefalt. Tilstrekkelig beskyttelsesklær vil redusere personskade ved flygende avfall eller tilfeldig kontakt med kjedet.

Vær forberedt på at kutting av grener som er i spenn, kan slå tilbake. Når spenningen i trefibrene blir utløst, kan den fjærbelastede grenen treffe operatøren og/eller slå kjedesagen ut av kontroll. Vær ekstra forsiktig når det kuttes kratt og ungtrær. Det spinkle materialet kan fange kjedet og bli slått fremover mot deg eller gjøre at du mister balansen. NORSK - 3

Kjedesagen skal bæres etter fremre håndtak med kjedesagen slått av og bli holdt unna kroppen din. Når kjedesagen transporteres eller lagres skal dekslet for sverdet alltid være montert. Hensiktsmessig håndtering av kjedesagen vil redusere sannsynligheten for tilfeldig kontakt med kjedet som roterer.

Reparasjon og vedlikehold.

Helseregler – vibrasjons- og støynivåer.

Helseregler – kjemiske midler Følg instruksene for smøring, kjedestramming og når det skiftes tilbehør. Et uhensiktsmessig strammet eller smurt kjede kan enten slites av eller øke muligheten for tilbakeslag.

Hold håndtakene tørre, rene og frie for olje og fett.

Det skal kun kuttes tre. Kjedesagen skal ikke brukes til formål den ikke er beregnet til. For eksempel: kjedesagen skal ikke brukes til å kutte plast, stein/mur eller byggematerialer som ikke er av tre. Bruk av kjedesagen til annet arbeid enn Håndtak med fett og olje er glatte og kan forårsake tap av kontroll. hva den er beregnet til, kan resultere i farlige situasjoner. Årsaker for tilbakeslag og forebygging fra operatørens side: Tilbakeslag kan oppstå når tuppen av sverdet kommer i kontakt et objekt (Fig. B3), eller når treet lukker seg sammen og kniper kjedet i kuttet. I noen tilfeller kan kontakt med tuppen forårsake et plutselig reversert virkning som slår sverdet opp og tilbake mot operatøren. Hvis kjedet knipes langs toppen av sverdet kan dette skyve sverdet tilbake mot operatøren. Begge disse reaksjonene kan føre til at du mister kontroll over sagen som kan resultere i personskade. Stol ikke kun på de innebygde sikkerhetsanordningene i sagen. Som bruker av en kjedesag skal du ta flere forholdsregler mot uhell og skade slik at dette ikke oppstår når du bruker sagen. Tilbakeslag er et resultat av verktøymisbruk og/eller ukorrekte arbeidsprosedyrer eller tilstander som kan bli unngått ved å ta hensiktsmessige forholdsregler som oppgitt nedenfor:

Ha et godt grep rundt håndtakene med tomler og fingrer og med begge hendene på sagen. Stå i en kroppsstilling med armene slik at du kan motstå kreftene fra tilbakeslag. Kreftene fra tilbakeslag kan bli kontrollert av operatøren, dersom hensiktsmessige forholdsregler blir tatt. Slipp ikke taket på kjedesagen.

Strekk deg ikke for langt og kutt ikke over skulderhøyde. Dette vil hjelpe å unngå utilsiktet kontakt med tuppen som gir bedre kontroll på kjedesagen i uventede situasjoner. Bruk kun originale sverd og kjeder som spesifisert av produsenten. Bruk av uoriginale sverd og kjeder kan forårsake kjedebrekkasje og/eller tilbakeslag.

Følg produsentens instrukser for bryning og vedlikehold av kjedet. Minsking av høyden på dybdemåleren kan føre til øket tilbakeslag. Ytterligere anbefalinger for sikkerhet

1. Bruk av håndbok. Alle personer som bruker denne

maskinen skal lese ekstra nøye gjennom hele brukerhåndboken. Brukerhåndboken skal følge med maskinen i tilfelle den selges eller lånes ut til en annen person. Tillatelse til å bruke denne maskinen må aldri gis til en person som ikke er totalt kjent med instruksene i håndboken. Uerfarne personer må følge en opplæringsperiode i bruk, og kun på en sagkrakk. Sjekk maskinen nøye hver gang før den tas i bruk, spesielt hvis den har vært utsatt for sterke slag, eller hvis det er tegn på funksjonsfeil. Foreta alle operasjoner i avsnittet “Vedlikehold & Lagring – hver gang før den tas i bruk” Alle maskindeler som kan bli skiftet ut av brukeren er tydelig forklart i avsnittet som handler om “Montering / Demontering”. Hvor nødvendig skal alle andre maskindeler kun bli skiftet ut av et autorisert servicesenter. Når denne maskinen brukes skal operatøren ha på seg følgende godkjente individuelle beskyttelsesklær : tettsittende beskyttelsesklær, vernestøvler med sklisikre såler, tåhette av stål som er støtsikker og med kuttsikker beskyttelse, kuttsikre og vibrasjonssikre vernehansker, vernebriller eller sikkerhetsskjerm, øreklokker (hørselsvern) og hjelm (hvis det er fare for fallende gjenstander). Kan skaffes fra arbeidstøyleverandør/forretning. Vennligst vær oppmerksom på støyrestriksjonene i det umiddelbare området. Forlenget maskinbruk utsetter brukeren for vibrasjoner som kan skape “likfingre” (Raynauds sykdom), carpaltunnelsyndrom og lignende forstyrrelser. Bruk olje som er godkjent av produsenten.

ADVARSEL! Denne maskinen produserer et Drivtannhjul og kjede får meget høye temperaturer under bruk. Vær forsiktig å ikke ta på disse delene når de er varme. elektromagnetisk felt under bruk. Feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere faren for alvorlig eller dødelig skade, anbefaler vi at personer som har medisinske implantater rådfører seg med sin lege og produsenten av det medisinske implantatet før denne maskinen brukes. Forholdsregler under transport og lagring. (fig. 2) Hver gang arbeidsområdet skiftes til et annet sted, kople maskinen fra strømtilførselen og aktiver kjedebremshendelen. Sett på dekslet for sverdet hver gang før maskinen transporteres og lagres. Maskinen skal alltid bæres for hånd med sverdet pekende bakover, eller når maskinen transporteres i et kjøretøy skal den sikres for å forebygge skade. Tilbakeslagsreaksjon. (fig. 3) Reaksjonen fra et tilbakeslag består av en voldsom opp-ogtilbakeaksjon av sverdet mot brukeren. Dette forekommer generelt sett når øvre delen av sverdtuppen (kalt “faresonen for tilbakeslag”) (se rød merking på sverdet) kommer i kontakt med et eller annet objekt, eller om kjedet er låst i treet. Tilbakeslag kan gjøre at operatøren mister kontrollen over maskinen som kan tilskynde farlige og selv dødelige uhell. Kjedebremshendelen og andre sikkerhetsanordninger er ikke tilstrekkelig for å beskytte operatøren mot skade: operatøren skal være godt oppmerksom på tilstandene som kan tilskynde reaksjonen, og forebygge disse ved å være meget påpasselig i henhold til erfaring sammen med forsiktighet og korrekt maskinhåndtering (for eksempel: kutt aldri flere grener samtidig da dette kan forårsake tilfeldig slag på “faresonen for tilbakeslag” NORSK - 4 Sikkerhet på arbeidsområdet

1. La aldri barn eller personer som ikke er kjent med

disse instruksene bruke produktet. Lokale forskrifter kan muligens begrense alderen på operatøren.

2. Produktet skal kun brukes på måter og vis, og til

arbeid som beskrevet i disse instruksene.

3. Sjekk hele arbeidsområdet nøye for eventuelle

farekilder (dvs.: veier, stier, elektriske ledninger, farlige trær osv.)

4. Hold eventuelle tilskuere og dyr godt unna

arbeidsområdet (hvor nødvendig, gjerd av området og sett opp varselskilt) med en minimumsavstand som er 2½ x høyden på trestammen, men i alle tilfeller ikke mindre enn 10 meter.

5. Operatøren er ansvarlig for uhell eller farer som

måtte skje med andre folk eller deres eiendom. Elektrisk sikkerhet

1. Det er anbefalt at du bruker en reststrømanordning

(R.C.D.) med en utkoplingsstrøm som ikke er mer enn 30 mA. Selv med R.C.D. installert, kan 100 % sikkerhet ikke bli garantert og sikker arbeidspraksis må alltid bli fulgt. Sjekk R.C.D.-en din hver gang den brukes.

2. Sjekk ledningen for skade før bruk. Skift ut hvis

tegn på skade eller aldring.

3. Ikke bruk produktet hvis de elektriske ledningene

er skadet eller slitte.

4. Hvis ledningen blir kuttet eller isolasjonen blir

6. Sørg alltid for at ledningen/skjøteledningen blir

holdt bak brukeren for å være sikker på at det ikke skapes en fare for brukeren eller for andre personer, og sjekk at ledningen ikke kan bli skadet (av varme, skarpe gjenstander, skarpe kanter, olje, osv.);

7. Plasser ledningen slik at den ikke setter seg fast i

grener og liknende under kutting.

8. Slå alltid av hovedstrømmen før støpsel,

kabelforbinder eller skjøteledning blir frakoblet.

9. Slå av strømmen, fjern støpsel fra strømtilførsel og

undersøk den elektriske tilførselsledningen for skade eller aldring før den vikles opp for lagring. Ikke foreta reparasjon på en kuttet eller skadet ledning. Gå til et autorisert servicesenter for å få ledningen skiftet ut. 10.Fjern støpslet fra hovedstrømtilførselen før produktet forlates uten oppsyn, uansett tidsperiode. 11.Ledningen skal alltid vikles opp forsiktig, unngå bukt. 12.Bruk kun AC strømspenning som vist på produktets typeskilt.

13. Kjedesagen er dobbelt isolert ifølge EN60745-1 &

EN60745-2-13. En jording må ikke under noen omstendigheter bli koblet til noen del av produktet. Ledninger

1. Hovedstrømledninger og skjøteledninger kan

leveres fra godkjent servicesenter på stedet

2. Bruk kun godkjente skjøteledninger

3. Skjøteledninger og ledninger skal kun bli brukt hvis

de er beregnet til bruk utendørs.

4. Hvis du trenger å bruke skjøteledning under bruk

av produktet ditt, bruk kun følgende ledningsdimensjoner: Modellene CSE1835, CSE1935S:

NOTIS: Når bremse kjettingen/lenke er innført såvil en sikkerhets bryter ta bort all strøm fra motoren. Deres maskin er installert med en utstyrenhet (fig.1) som, i tilfelle ikke aktivisert, forhindrer å trykke på bryteren, for å forhindre tilfeldig oppstart. KJEDE BREMSE KJEDE VED SLIPP AV BRYTEREN Deres maskin er utstyrt med en utstyrenhet som sperrer kjedet med en gang bryteren slippes; i tilfelle denne ikke fungerer, ikke bruk maskinen men ta den til en Autorisert Forhandler.

BREMSE KJEDET / BESKYTTELSE FOR HÅNDEN

FORAN Beskyttelsen på/for hånden foran (fig.2) hjelper for å Ved å utløse kjedebremsen mens du holder på bryteren, gjør at produktet starter.

Denne maskinen er utstyrt med en kjedefanger (fig. 4) som er plassert under kjedehjulet. Denne mekanismen er konstruert for å stoppe eventuell bakoverbevegelse på kjeden i tilfelle den sliter seg eller hopper av. Disse situasjonene kan bli unngått ved å sørge for korrekt kjedestramming (Se avsnitt “D. Montering/Demontering”). unngå at (forutsatt at maskinen holdes korrekt) deres venstre hånd kommer i kontakt med kjedet. Bakre beskyttelse av hånden har dessuten funksjonen til å sette i gang kjedebremsen, utstyrenheten studert for å kunne blokkere kjedet etter få tusensekunder i tilfelle tilbakevirkningslag. Kjedet bremsen er ikke i gang satt når bakre beskyttelse av hånden er dratt bakover og blokkert (kjedet kan bevege seg). Bremse kjedet er innført når beskyttelse for hånden foran er presset forover (kjedet er blokkert). Kjedebremsen kan bli aktivert ved å bruke venstre håndledd som skyves framover, eller når håndleddet kommer i kontakt med håndvernet foran som et resultat av tilbakeslag. BAKRE BESKYTTELSE FOR HØYRE HÅND Hjelper til å beskytte (fig.5) hånden i tilfelle hopp eller ødeleggelse av kjedet. Når maskinen brukes med stanga i horisontal stilling, for eksempel under trehugst, vil kjedebremsen gi mindre beskyttelse. (fig. 3). NORSK - 5

2a. Skru løs festeskruen for stanga og fjern dekslet for 2b. Skru løs festeknotten for stanga og fjern dekslet for tannhjulsdrevet. tannhjulsdrevet. 3 Monter kjeden over stanga, begynn på nesetannhjulet, og monter kjeden i sporet på styrestanga. Forsiktig! Forsikre deg om at den skarpe siden av kuttetennene peker i retningen fremover på den øvre delen av stanga. Bruk hansker. 4a. Forsikre deg om at stiften for kjedestrammeren er så langt tilbake mot tannhjulsdrevet som mulig. Fest stanga på festeskruen og kjedestrammer-stiften, og monter kjeden over tannhjulsdrevet. 4b. Roter metallhjulet så langt som mulig i retningen mot urviserne. Monter stanga på festeskruen og monter kjeden over tannhjulsdrevet. Monter dekslet for tannhjulsdrevet på plass, samtidig som du sjekker at tennene på kjeden kopler inn i tannhjulsdrevet og styresporet. 5a. Skru festemutteren for stanga løst til for hånd. 5b. Skru festeknotten for stanga løst til for hånd. 6a. For å stramme kjeden, skru kjedstrammerskrueni retning med urviserne ved å bruke skrunøkkel/ skrutrekker som følger med. For å slakke kjeden, skru i retningen mot urviserne (hold nesen på stangen i hevet stilling når du foretar dette) 6b. For å stramme kjeden, skru den ytre knotten på kjedestrammeren i retning med urviserne. For å slakke kjeden, skru i retningen mot urviserne (hold nesen på stangen i hevet stilling når du foretar dette)

7. Stram kjeden korrekt. Trekk kjeden bort fra stangen og sjekk at åpningen måler cirka 2-3 mm

8b. Skru stangen forsvarlig fast 8a. Skru til festemutteren for stangen ved å bruke skrunøkkel/skrutrekker som følger med. Ved å stramme til for mye kjedet så kan en overanstrenge motoren og skade den, å ikke stramme den godt nok kan føre til at den hektes av, mens et kjede som er spent til korrekt betyr de beste klippe måter og en forlenget holdbarhet av denne. Kontroller regelmessigt spenningen til kjedet fordi dens lengde har en tildens til å øke med bruk (spesiellt dersom den er ny, på den første monteringen kontroller igjen spenningen etter 5 minutters arbeid); i hvert tilfelle ikke stram til kjedet med en gang men vent til den har kjølet seg ned. I tilfelle dere må regulere spenningen til kjedet løsne alltid mutterene stang fikserenknotten før en tar for seg knotten kjedespenneren; spenn den til korrekt of skru til på nytt stangfikser knotten Oppstart:

E. OPPSTART OG STANS

Hold godt i begge håndtakene og utløs spaken for kjedebremsen samtidig som du fremdeles holder i fronthåndtaket. Trykk og hold bryterblokka hele tiden trykt inn, og trykk deretter på bryteren (på dette tidspunktet kan bryterblokka bli utløst). Stans: Maskinen stanser når dere slipper bryteren. I tilfelle maskinen ikke stanser opp, innfør kjedet bremsen, ta bort kabelen fra nettet og ta den med til en Autorisert Forhandler. F. SMØRING AV METALLSTANG OG KJETTING ADVARSEL! En En ikke god nok smøring av kippe utstyret vil fremkalle ødeleggelse av kjedet med alvorlig risiko for skader og død av personer. Smøring av stangen og kjedet er forsikret av en automatisk pompe. Derfor kontroller slik som indikert under “Vedlikehold“ at kjedet oljen alltid er fordelt med tilstrekkelig mengde. Valg av kjede oljen Bruk kun ny olje (av spesiell type for kjettinger) med god viskositet: den må ha en god sammenheng og kunne garantere gode flyte egenskaper, både sommer og vinter. Hvor det ikke er tilgjengelig olje til kjede bruk olje til transmisjon EP 90. Bruk aldri avfalls oljer da disse kan være skadelige for dere, maskinen og miljøet. Forsikre dere om at oljen er tillegnet til temperaturen i det området den blir brukt: i temperaturer under 0°C så blir noen oljer tykkere, og vil overanstrenge pompen og ødelegge den. For valg av olje så er det best at en tar kontakt med deres nærmeste Autoriserte Forhandler. Påfylling av olje Skru av lokket på olje tankbeholderen, ungå å søle ut oljen (dersom dette skulle skje rengjor maskine godt) skru så godt igjen lokket. NORSK - 6

G. VEDLIKEHOLD OG LAGRING

Før det foretas vedlikehold eller rengjøring, ta støpslet ut av strømtilførselen. ADVARSEL! I tilfelle en arbeider i områder som er særlig skitne og støvete, så må operasjonene som er forklarte bli utførte hyppigere enn det som er indikert. Før hver bruk Kontroller at kjede olje pumpen fungere slik som den skal: sikt stangen mot en lys overflate, med en avstand på tyve centimeter; etter at maskinen har vært i funksjon i ett minutt så vil det være olje flekker på overflaten (fig.1). Kontroller at for å innføre og å ta ut/bort kjede bremsen at det ikke er nødvendigt med en overdreven styrke, dårlig og at den ikke er blokkert/sperret. Etter det kontroller funksjonen slik som indikert: ta ut kjede bremsen, hold maskinen korrekt og start den opp, innfør kjede bremsen ved å presse beskyttelsen foran til hånden med venstre håndledd/arm, uten å slippe håndtakene (fig.2). Dersom bremse kjeden fungerer, så vil kjeden blokkere seg med en gang. Kontroller at kjedet er slipt (se under), er i god stand og spennt riktigt, i tilfelle den har uregelmessig slitasje eller har klippe tenner som er kun 3mm, sostituitela (fig.3). Rengjør ventilasjonsspalten ofte, for å unngå at motoren overopphetes. (fig 4). Kontroller funksjonen til bryteren og brytersperren (skal utføres når kjedebremsen er tatt av): sett i gang bryteren og brytersperren og kontroller at de returnerer tilbake i hvile posisjon med en gang de blir sluppet; undersøk at, uten å sette i gang brytersperren, så er det er umuligt å sette i gang bryteren. Kontroller at kjede blokkerboltenr og beskyttelsen for høyre hånd er fullstendig og uten tilsynelatende feil, sliksom materiale skader. Etter 2-3 timers bruk Kontroller stangen, dersom nødvendig rengjør nøye smøre hullene (fig.5) og leder kanalen (fig.6), i det siste tilfellet dersom den fremstiller slitasje og overdrevne furer bytt den ut. Foreta regelmessig rengjøring av drivtannhjulet og sjekk at det ikke har blitt utsatt for overdreven slitasje (fig.7). Smør kjedetann hjulet til stangen med fett til støtputene gjennom det indikerte hullet (fig.8). Under bruk unngå: (fig.1) Sliping av kjede (Når nødvendigt) Dersom kjedet ikke klipper uten å trykke stangen mot tømmeret og det produserer veldig små sagflis, så er det tegn på at den er ikke godt nok slipt. Dersom skjæringen ikke produserer sagflis, så har kjedet helt mistet tråen og når de skjærer så støver det kun tømmeret. Et godt slipt kjede avanserer selv i tømmeret og produserer store og lange høvelspon. Den skjærende delen av kjedet er satt sammen av skjære løkke (fig.9), med en skjære tann (fig.10) og en klippe avgrenser (fig.11). Ugjevnheter mellom disse fastslår dybden på klippet; for å oppnå en god sliping så har en behov for en lederfil og en rund lim med en diameter på 4mm, følg instruksjonene som følger: med kjedet korrekt montert og korrekt spennet innfør kjede bremsen,posisjoner leder filen slik som figuren viser, loddrett med metallstangen (fig.12), og operer på klippe tannen med vinklene slik som er indikert på figuren (fig.13), slip alltid fra innsiden og ut og gjør trykket slappere i retur fase (det er veldigt viktig å følge nøye indikasjonene: overdreven hjørne sliping, dårlig eller en feil diameter på filen øker muligheten til tilbakevirkningsslag). For å oppnå sidehjørnene mere presise så anbefaler en å posisjonere filen på en slik måte at den overgår vertikalt det øverste skjæreelementet med circa 0,5 mm. Slip først alle taggene på den ene siden, deretter snu sagen og repeter operasjonen. Forsikre dere om at alle taggene er like lange etter slipingen og at høyden på dybde avgrenseren er 0,6mm under det øverste skjæreelementet: kontroller høyden ved å brukeen sjablong og slip (med en flat fil) delen som rager frem, avrund deretter den fremste delen av dybde avgrenseren (fig.14), ved å være oppmerksom på å IKKE slipe beskyttelses tannen anti.tilbakevirkningsslag (fig.15). Hver 30 timers arbeid Ta maskinen til en Autorisert Forhandler for et generellt gjennomsyn og for en kontroll av de bremsende utstyrenheter. Lagring Produktet skal lagres på et tørt og kjølig sted, og skal oppbevares utilgjengelig for barn. Skal ikke lagres utendørs.

- Å klippe i situasjoner hvor stammen kan dele seg mens en skjærer (spennet tømmer, tørre trær, o.s.v..): en plutseligt brudd kan være meget farligt. - At metallstangen eller kjeden infatter seg i snittet: dersom dette skjer, adskill maskinen fra nettet og prøv å heve stammen ved å løfte den med et tilpassende verktøy; ikke prøv å befri maskinen ved å riste eller dra fordi dere kan risiere å ødelegge den eller å skade dere selv. - Dersom dere klipper på et terreng i skråning arbeid da oppover på stammen, slik at den ikke kan truffe dere i tilfelle den sulle rulle. I teksten som følger så refererer vi til disse to klippe: Klipp med spennt kjede (fra oppoverfra mot nedover) (fig.2), fremstiller en fare for en tilfelldig bevegelse av maskinen mot stammen med de konsekvensene at en mister kontrollen, dersom det er mulig bruk kroken mens en klipper. Under bruk: (fig.1) Klipp med pressende kjede(nedover mot oppover) (fig.3): fremstiller istedet en fare for en tilfelldig bevegelse av maskinen mot operatøren med risikoen for å treffe ham, enten sammenstøt med stammen i risiko sektoren med risikoen for et tilbakevirkningsslag konsekvenser; vær meget oppmerksomme mens dere klipper. - Dersom dere klipper på et terreng i skråning arbeid da oppover på stammen, slik at den ikke kan truffe dere i tilfelle den sulle rulle. Den mest sikre måten for bruk av maskinen er når tømmeret er blokkert på sagestativet, ved å skjære ovenfra of ned og å arbeide utenom støtten. (fig.4) - Situasjoner som kan favorisere tilbakevirkningsslag til å fremstå. - bruke produktet over skulderhøyde - kutte tre med fremmedlegemer, for eksempel spiker NORSK - 7 Bruk av krok FELLING (fig.10) Når det er muligt bruk kroken for et sikkrere klipp: fest den i barken eller på overflaten av stammen, slik at en lettere kan bevare kontrollen over maskinen. For å forsikre dere kontrollen over treets fall så må dere følge de følgende klipp: Følgende så er de typiske prosedyrene å anvende overførte, hver eneste gang så vil det hendig å vurdere om de vil være tilegnet eller ikke til deres tilfelle og hvordan utføre klippet/saget med den minste risiko. Stamme på grunnflaten ((Risiko at kjedet kommer i nærheten av jordbunnen mot slutten av klippet). (fig.5) Klipp fra ovnfra og ned gjennom hele stammen. Fortsett forsiktig til sliutten av klippet for å unngå at kjedet kommer borti jordbunnen. Dersom det er mulig stans opp på 2/3 av stammene tykkelse, rull stammen og klipp den resterende delen ovenfra og ned, for å begrens risikoen for å komme i nærheten av jorden. Stubben støttet kun på en side stammen brekkes under klipp) (Risiko for at (fig.6) Begynn sagingen nedenfra til circa 1/3 av diameteren, avslutt ovenfra, ved å møte klippet som all’erede er blitt utført. Stammen stttet på dens to ytterligheter (Risiko at kjedet knuses.) (fig.7) Begynn sagingen nedenfra til circa 1/3 av diameteren, avslutt ovenfra, ved å møte klippet som allerede er blitt utført. Trestamme som ligger i en helling. Stå alltid på oversiden av trestammen. For å ha total kontroll når du «kutter gjennom», utløs trykket ned mot slutten av kuttet uten å løsne grepet på håndtakene. La ikke kjedet komme i kontakt med bakken. Felling ADVARSEL!: Ikke prøv å felle dersom dere ikke har god nok erfaring, og i alle tilfeller ikke fell stammer med en større diameter enn lengden på selve metallstangen! Denne operasjonen er riservert for eksperte brukere og med passende utstyr. Meningen med fellingen er å få treet til å falle i den beste posisjonen mulig for den neste opprykkning og stammene disseksjon. (Unngå at et tre i fall faller og vikler seg over et annet: å få et tre som har viklet seg inn er en meget farlig operasjon). Direksjons klippet, som først må utføres,tjener til å kontrollere direksjonen over treets fall: følg først ØVERSTE DEL av direksjons klippet på den siden hvor treet skal felles. Hold høyre siden på treet som dere skal klippe og klipp med trekket kjede; etter det følg så NEDRE DEL av klippet, som skal avsluttes på toppen av den øverste delen. Dybden på direksjons snittet må være på 1/4 av diameteren på stammen, med en vinkel på det øverste klippet med den nederste på hvertfall 45°. Møtet fra de to klippene er kallt “direksjons klippe linjen”. Linjen må være perfekt horisontal og med en spiss vinkel på (90°) sett ut fra fall direksjonen. Fellings klippet, som skal å fremprovosere fallet av treet, skal gjøres ca. 3-5 cm over den nederste delen av flaten av direksjons klippe linjen, og avsluttes med en avstand på 1/10 av stammen fra denne. Hold den ventre siden av treet og klipp med trekket kjede, ved å bruke kroken. Kontroller at treet ikke beveger seg i forskjellig direksjon av det som var forutsett for fallet. Med en gang det er muligt innfør en fellings kile i snittet. Delen av stammen som ikke er klippet kalles støttepunkt, og er “glidlåsen” som leder treet i fallet; i tilfellet det ikke er nok, ikke rettlinjet, eller helt saget så har en ikke lenger ha kontroll over fallet på treet (meget farli!) derfor så er det helt nødvendigt at de forskjellige klippene blir utført med presisisjon. På slutten av klippene, så skal treet begynne å falle, dersom det er nødvendigt så hjelp til med en kile eller en felle løfte stang. Avrivning En gang en har fellet treet så går en over til opprivningen, det vil si til fjerningen av grenene på stammen. Ikke undervurder denne operasjonen, fordi mesteparten av tilbakevirkningsslag ulykkene skjer nettopp mens en holder på med avrivningen, derfor må dere væe oppmerksomme på hvordan dere posisjonerer knivbladet mens dere klipper og arbeid fra ventre side av stammen. Dere må bestemme den beste direksjonen for falletved å vurdere: hva som befinner seg rundt treet, dets helning, krumning, vindens direksjon ogkonsentrasjonen av greiner. Heller ikke undervurder de døde eller brekkte greinene tilstede da de kan løsne under fellingen og representere en fare. ADVARSEL! Under fellings operasjoner med kritiske omgivelser, løft med en gang de aukustiske beskyttelsene etter klippingen, slik at en kan lettere bemerke usedvanligstøy og eventuelt advarselssignaler. Innledende operasjoner til klipp/sag og individualisering av flukt vei Fjern greiner som hindrer arbeidet (fig.8), ved å begynne ovenfra og nedover og ved å holde/ha stammen mellom dere og maskinen, deretter fjern de vanskeligste greinene, del for del. Fjern vegetasjonen rundt treet og observer om det eventuelt er noen forhindringer tilstede(steiner, røtter, grøfter o.s.v..) i planleggingen av deres flukt vei (å ta bruke under treets fall); referer til figur (fig.9) for hvilken direksjon å ta ( A direksjon forutsatt for treets fall. B.Flukt vei C. Risiko sektor) NORSK - 8

I. MILJØ INNFORMASJON

I dette avsnitet vil du finne all informasjon som behøves for å ta vare på de miljøvennlige kakteristikkene som maskinen ble laget med fra begynnelsen av, den riktige bruk av maskinen, og avsetning av oljene.

Når en fyller på oljetanken så må en være forsiktig og ikke fremkalle utsøling av kjedeoljen i miljøet.

KASTING AV FRAGMENTER

Ikke kast maskinen som ikke lenger fungerer ut i miljøet, heller ta den med til nærmeste autoriserte virksomhet som etter de gjeldende forskrifter, kan ødelegge avfal. Symbolet på produktet eller på produktets innpakning angir at dette produktet bør muligens ikke bli behandlet som husholdningsavfall. Det skal i stedet bli levert inn på et egnet samlepunkt for gjenvinning av elektrisk og elektronisk utstyr. Ved å forsikre deg om at dette produktet er deponert korrekt, hjelper du med å forebygge negative virkninger på miljøet og menneskelig helse,som ellers kan bli forårsaket av uhensiktsmessig avfallshåndtering av dette produktet. For mer detaljert informasjon om gjenvinning av dette produktet, vennligst ta kontakt med kommunekontoret på stedet, renovasjonstjenesten for husholdningsavfall, eller butikken hvor du kjøpte produktet.

J. FEILFINNER SKJEMA

Motoren starter ikke Forsikre dere om at det er strøm tilstede på nettet Forsikre dere om at støpselen er korrekt nnført Forsikre dere om at ikke kabelen eller, forlengeren er skadet Forsikre dere om at kjede bremsen ikke er innført Sjekk at kjeden er hensiktsmessig montert og strammet Kontroller at smøringen av kjedet slik som forklart i kapitell F og G Kontroller at kjedet er slipt Sjekk at utkoplingsbryteren er aktivert Ta kontakt med en Autorisert Forhandler

Husqvarna AB, S-561 82, Huskvarna, Sweden Erklærer under vårt utelukkende ansvar at produktet/ene er: Betegnelse......................................Chainsaw - Kjedesag Typebetegnelse/r.............................CSE1835, CSE1935S, CSE2040, CSE2040S Serieidentifikasjon...........................Se Produktets Klassifiseringsetikett Byggeår...........................................Se Produktets Klassifiseringsetikett i overensstemmelse med opprinnelige krav og bestemmelser i henhold til følgende EC-direktiver: 2006/42/EC, 2004/108/EC, 2000/14/EC. 2011/65/EU basert på de følgende gjeldende EU-harmoniserte standarder: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Myndighet som foretok EU type-eksaminasjon i følge artikkel 8 avsnitt 2c................................................. TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany Godkjenning nr.: ............................................................... BM 50268379 Maksimum LpA (A-veiet lydtrykknivå) på arbeidsstasjonen, målt i henhold til EN60745-2-13 er oppgitt i tabellen. Maksimum veiet verdi for hånd-/armvibrasjon ah, målt i henhold til EN60745-2-13 på et eksemplar av produkt(er) ovenfor, er oppgitt i tabellen. Den totale verdien på erklært vibrasjon har blitt målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet. Den totale verdien av erklært vibrasjon kan også brukes i en foreløpig eksponeringsvurdering. Advarsel: Vibrasjonsemisjonen under faktisk bruk av elektrisk drevet verktøy kan differere fra total erklært verdi avhengig av hvordan verktøyet brukes. Operatører skal sørge for sikkerhetstiltak for å beskytte seg selv som er basert på beregnet eksponering under faktiske bruksforhold (hvor det tas hensyn til alle deler av brukssyklusen slik som tiden når verktøyet er slått av og når det går på tomgang i tillegg til avtrekkertid). 2000/14/EC: Målt lydeffekt LWA & garanterte lydeffektverdier er i henhold til tallene i tabellen. Prosedyre for konformitetsvurdering.................................. Annex V Ulm 12/02/2013 P. Lamelli Global Direktør FoU - Håndholdt Vokter av teknisk dokumentasjon Type (CSE____) Vekt uten brennstoff(Kg) Strøm (kW) Oljetank kapasitet (cm3) Maksimum sverdlengde (cm) Kjede gang (mm) Kjededimensjon (mm) Målt lydeffekt LWA (dB(A)) Garantert lydeffekt LWA (dB(A)) Lydtrykk LpA(dB(A)) Usikkerhet KpA (dB(A)) Hånd-/armvibrasjon ah (m/s2) Usikkerhet Kah (m/s2) Nettimpedans Zmax (Ω)
