BRUGSANVISNING CSE 2040 MC CULLOCH

Producenten forbeholder sig ret til ændringer, hvad angår karakteristika og data i nærværende instruktion, når som heist og uden varsel.

4. Hold eventuelle tilskuere og dyr godt unna

5. Skjøteledningen må være viklet ut.

18) Anordning til begrænsning af

24) Skrue til fastgøring af stangen

25) Sværdknap (indre)

33) Skruenøgle og -trækker

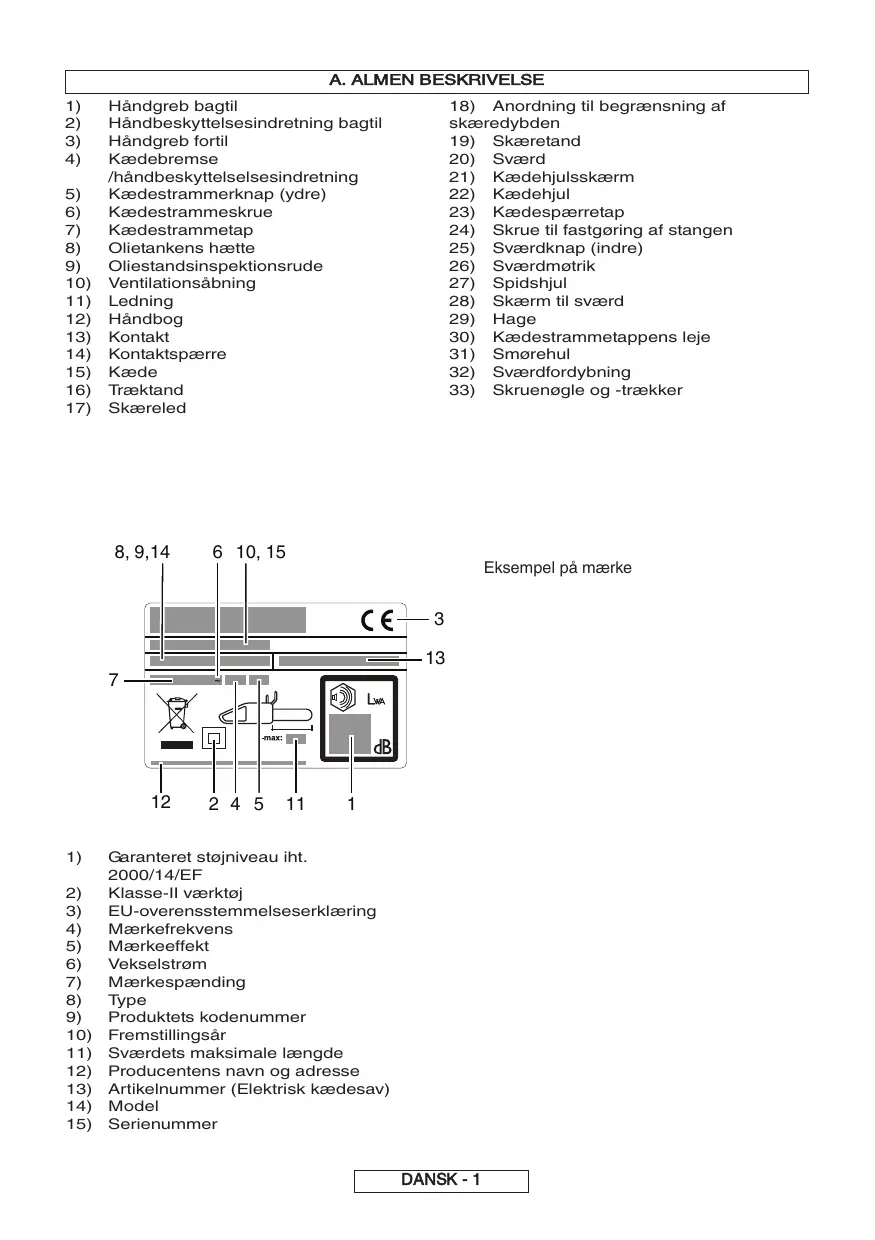

Håndgreb bagtil Håndbeskyttelsesindretning bagtil Håndgreb fortil Kædebremse /håndbeskyttelselsesindretning Kædestrammerknap (ydre) Kædestrammeskrue Kædestrammetap Olietankens hætte Oliestandsinspektionsrude Ventilationsåbning Ledning Håndbog Kontakt Kontaktspærre Kæde Træktand Skæreled 8, 9,14 6 10, 15 Eksempel på mærke

Garanteret støjniveau iht. 2000/14/EF Klasse-II værktøj EU-overensstemmelseserklæring Mærkefrekvens Mærkeeffekt Vekselstrøm Mærkespænding Type Produktets kodenummer Fremstillingsår Sværdets maksimale længde Producentens navn og adresse Artikelnummer (Elektrisk kædesav) Model Serienummer DANSK - 1 B. SIKKERHEDSFORANSTALTNINGER SYMBOLERNES BETYDNING Giv agt Læs brugervejledningen omhyggeligt igennem Skæretandens retning Sikkerheds-støvler Anvend altid begge hænder! Fare for tilbageslag Beskyttelses-hjelm med høreværn og beskyttelses-briller eller -visir. 10 m Må ikke udsættes for regn eller fugt Skærehæm-mende handsker Kædeolie Lange, skærehæmmende bukser Forbud mod … Bremse koblet til/koblet fra Sluk for maskinen Træk øjeblikkeligt stikket ud af stikkontakten, hvis der skæres i kablet eller hvis det bliver beskadiget. Tag stikket ud af kontakten før der udføres justeringer eller rengøring. Hold omkringstående væk Risiko for elektrisk stød Generelle sikkerhedsadvarsler for elværktøj ADVARSEL Læs alle sikkerhedsadvarsler og alle instrukser. I tilfælde af manglende overholdelse af advarslerne og instrukserne er der risiko for elektrisk stød, brandfare og/eller alvorlig personskade. Gem alle advarsler og instrukser til fremtidig brug. b) Undgå kropskontakt med jordforbundne overflader, som f.eks. rør, radiatorer, komfurer og køleskabe. Der er en forøget risiko for elektrisk stød, hvis din krop er jordforbundet. c) Elværktøj må ikke udsættes for regn eller fugt. Hvis der trænger vand ind i et elværktøj, vil det øge risikoen for elektrisk stød.

1) Sikkerhed på arbejdspladsen

a) Arbejdsområdet skal holdes rent og veloplyst. Der sker flere ulykker på rodede og mørke områder. d) Brug ikke ledningen til formål, den ikke er beregnet til. Man må aldrig bruge ledningen til at bære eller trække elværktøjet og heller ikke til at trække stikket ud af kontakten med. Beskyt ledningen mod varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller indviklede b) Brug ikke elværktøj i eksplosive atmosfærer, som ved tilstedeværelse af brændbare væsker, gasser eller støv. Elværktøj kan slå gnister, der kan antænde støv eller dampe. e) Hvis et elværktøj anvendes udendørs, skal man bruge en forlængerledning, der er beregnet til udendørs brug. Brugen af en ledning, der er Udtrykket “elværktøj” i advarslerne henviser til dit eldrevne (ledningsforbundne) elværktøj eller batteridrevne (ledningsfri) elværktøj. c) Man skal sørge for at holde børn og tilskuere væk, mens man bruger elværktøj. Hvis man distraheres, kan man miste kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Elværktøjets stik skal passe til kontakten. Man må ikke modificere stikket på nogen måde. Brug ikke adapterstik sammen med jordforbundet elværktøj. Umodificerede stik, der passer til ledninger øger risikoen for elektrisk stød. beregnet til udendørs brug, vil reducere risikoen for elektrisk stød. f) Hvis det er uundgåeligt at bruge et elværktøj på et fugtigt sted, skal man anvende en elforsyning, der er beskyttet med en fejlstrømsafbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød. kontakterne, nedsætter risikoen for elektrisk stød. DANSK - 2

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge elværktøjet fornuftigt. Man må ikke bruge et elværktøj, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Et øjebliks f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at styre. uopmærksomhed, når man bruger elværktøj, kan føre til alvorlige personskader. (g)Brug elværktøj, tilbehør og indsatsværktøj etc. i henhold til disse instrukser, og tag hensyn til de foreliggende arbejdsforhold og det arbejde, der skal udføres. Hvis elværktøj bruges til andre støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, der anvendes under de rette omstændigheder, vil reducere personskader.

a) Sørg for, at elværktøj kun serviceres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres det, at b) Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Beskyttelsesudsty,r som f.eks. c) Forhindr utilsigtet start. Kontroller, at afbryderen er i slukket position, før elværktøjet tilsluttes til strømkilde og/eller batteripakke, samles op eller bæres. Der kan let ske ulykker, hvis elværktøj bæres med fingrene på afbryderen eller hvis man tilslutter elværktøj, med aktiveret afbryder. d) Fjern eventuelt indstillingsværktøj eller skruenøgle inden elværktøjet tændes. Hvis et stykke værktøj eller nøgle efterlades i en roterende elværktøjsdel, kan det medføre personskader. formål end de beregnede, kan der opstå farlige situationer. elværktøjets sikkerhed opretholdes. Sikkerhedsadvarsler for kædesaven:

• Hold alle kropsdele væk fra kædesaven, mens den er i brug. Før du starter motorsaven, skal du sikre, at kædesaven ikke er i kontakt med nogen genstande. Blot et øjebliks uopmærksomhed under brug kan medføre, at dit tøj eller kropsdele bliver viklet ind i kædesaven.

e) Lad være med at række for langt ud. Sørg for at stå sikkert, mens der arbejdes og kom ikke ud af balance. Det giver bedre kontrol over elværktøjet, den omvendte håndstilling øges risikoen for kvæstelser, hvorfor saven aldrig må holdes på denne måde. hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande og smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løst tøj,

smykker og langt hår kan indfanges i bevægelige dele. (g)Hvis støvudsugnings- og opsamlingsudstyr forefindes, er det vigtigt, at dette tilsluttes og anvendes korrekt. Brug af støvopsamlingsudstyr kan reducere støvrelaterede farer.

4) Brug og pleje af elværktøj

a) Man må ikke presse elværktøjet for meget. Brug det korrekte elværktøj til det arbejde, der skal udføres. Det korrekte elværktøj vil gøre arbejdet bedre og sikrere indenfor det effektområde, det er konstrueret til. b) Elværktøjet må ikke bruges, hvis afbryderen er defekt. Et elværktøj, som ikke kan kontrolleres c) Tag stikket ud af kontakten og/eller batteripakken ud af elværktøjet, før værktøjet indstilles, der skiftes tilbehør eller elværktøjet lægges til side. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af elværktøjet. d) Opbevar ubenyttet elværktøj uden for børn rækkevidde og lad aldrig personer, der ikke er fortrolige med elværktøjet, eller ikke har gennemlæst disse instrukser, benytte elværktøjet. Elværktøj er farligt, hvis det benyttes af ukyndige personer. e) Vedligeholdelse af elværktøj. Kontroller, om bevægelige dele fungerer korrekt og ikke sidder fast, om delene er blevet beskadiget og for enhver anden tilstand, som kan påvirket elværktøjets funktion. Hvis elværktøjet bliver beskadiget, skal det repareres før brug. Mange ulykker skyldes Elværktøjet må kun holdes på de isolerede gribeoverflader, da savkæden måske kan komme i kontakt med skjult ledningsføring eller værktøjets egen ledning. Hvis savkæden kommer i kontakt med en strømførende ledning kan uisolerede dele af elværktøjet ligeledes blive strømførende og kan give brugeren elektrisk stød.

med afbryderen, er farligt og skal repareres. Hold altid kædesaven med din højre hånd på det bageste håndtag og din venstre hånd på det forreste håndtag. Hvis motorsaven holdes med Brug sikkerhedsbriller og høreværn. Brug af yderligere beskyttelsesudstyr til hoved, hænder, ben og fødder anbefales. Brug af tilstrækkelig sikkerhedsudstyr vil reducere personskader der forårsages af flyvende affald eller utilsigtet kontakt med savkæden. Kædesaven må ikke anvendes i et træ. Hvis kædesaven betjenes, mens man befinder sig oppe i et træ, kan det medføre personskader. Sørg altid for at have et stabilt fodfæste og brug kun kædesaven, når du står på en fast, sikker og jævn flade. Glatte og ustabile flader - såsom stige -r kan medføre tab af balance eller kontrol over kædesaven.

Ved savning af grene som er under spænding skal du være opmærksom på tilbagesvirp. Når spændingen i træets fibre frigøres kan grenene ramme brugeren og/eller forårsage manglende kontrol over kædesaven. Vær ekstra forsigtig ved savning af krat og unge træer. Det tynde materiale kan sidde fast i savkæden og blive slynget mod dig eller få dig til at miste balancen.

Kædesaven skal bæres i det forreste håndtag, mens den er slukket og holdes væk fra din krop. Ved transport og opbevaring af kædesaven skal sværdets skærm altid anvendes. Korrekt håndtering af kædesaven reducerer risikoen for utilsigtet kontakt med den bevægelige savkæde. dårligt vedligeholdt elværktøj.

Følg vejledningen til smøring, kædespænding og udskiftning af dele. En kæde som ikke er spændt eller smurt korrekt kan gå i stykker samt øge risikoen for tilbageslag. DANSK - 3

Sørg for at håndtagene er tørre, rene og fri for olie og fedt. Fedtede og olierede håndtag er glatte, hvilket medfører tab af kontrol over saven.

Sav kun i træ. Brug aldrig kædesaven til formål den ikke er beregnet til. Eksempel: brug aldrig kædesaven til at savning i plastik, murværk eller byggematerialer som ikke er af træ. Brug af kædesaven til andre formål end de tilsigtede kan resultere i farlige situationer. Årsager til og beskyttelse mod tilbageslag: Der kan opstå tilbageslag når spidsen af sværdet kommer i kontakt med en genstand (Fig B3), eller når træet lukker sig sammen og klemmer sværdet i snittet. Kontakt med spidsen kan i visse tilfælde forårsage en pludselig omvendt reaktion som slynger sværdet op og tilbage mod brugeren. Hvis savkæden klemmes langs sværdets overdel kan sværdet blive skubbet hurtigt tilbage mod brugeren. Begge disse reaktioner kan få dig til at miste kontrollen over saven, hvilket kan medføre alvorlige kvæstelser. Du må ikke udelukkende stole på savens indbyggede sikkerhedsanordninger. Som bruger af kædesaven skal du tage adskillige forholdsregler til sikring mod uheld og skader, når du anvender saven. Tilbageslag opstår som resultat af forkert brug af værktøjet og/eller forkerte betjeningsprocedurer eller forhold og kan undgås ved at tage de passende forholdsregler som er anført herunder:

Hold godt fast med begge hænder således at fingrene omslutter håndtagene og placer din krop og arm således, at du kan modstå tilbageslag. Tilbageslag kan styres af brugeren, hvis han har taget de korrekte forholdsregler. Slip aldrig kædesaven.

Brug ikke værktøjet i en rækkevidde, hvor du ikke kan styre det og sav aldrig over skulderhøjde. Dette hjælper med at forebygge utilsigtet kontakt med spidsen af sværdet og giver en bedre kontrol over kædesaven i uventede situationer.

Sværd og kæde må kun udskiftes med dele fra producenten. Brug af forkerte reservedele kan resultere i at kæden går i stykker og/eller medføre tilbageslag,

Følg producentens instruktioner vedrørende slibning og vedligeholdelse af savkæden. Hvis dybdemålerens højde reduceres, kan det medføre flere tilbageslag. Ekstra sikkerhedsanbefalinger

1. Manuel betjening. Alle personer som anvender

dette værktøj skal læse hele brugermanualen grundigt. Brugermanualen skal følge med maskinen i tilfælde af salg eller udlån til andre personer.

Forholdsregler før ibrugtagning af maskinen. Dette værktøj må aldrig anvendes af personer som ikke er helt bekendt med instrukserne i manualen. Uerfarne brugere skal følge en træningsperiode, hvor saven kun bruges på en savbuk.

3. Kontroltjek. Kontrollér maskinen grundigt før hver

ibrugtagning og især hvis den har været udsat for stærke stød, eller hvis den viser tegn på defekter. Udfør alle handlinger som er beskrevet i afsnittet ”Vedligeholdelse og opbevaring – Før hver ibrugtagning”.

Reparationer og vedligeholdelse. Alle maskindele som brugeren selv kan udskifte er beskrevet udtrykkeligt i afsnittet ”Montering / demontering”. Hvor det er nødvendigt skal savens dele udskiftes af et autoriseret servicecenter.

5. Beklædning. (fig 1) Ved anvendelse af denne

maskine skal brugeren bære den følgende godkendte og individuelle beskyttende beklædning: tætsiddende beskyttelsestøj, sikkerhedsstøvler med skridsikre såler, stødsikker tå-beskyttelse og skæresikker beskyttelse, skæresikre og vibrationssikre handsker, sikkerhedsbriller eller sikkerhedsvisir, høreværn og hjelm (hvis der er fare for nedfaldende genstande). Dette udstyr kan fås hos en forhandler af arbejdstøj.

6. Sikkerhedsforskrifter– Vibrationer og støjniveauer.

Vær opmærksom på støjrestriktioner i det umiddelbare område. Længerevarende brug af maskinen udsætter brugeren for vibrationer som kan medføre fæmomenet ”hvide fingre” (Raynard’s fænomen), karpaltunnelsyndrom og lignende forstyrrelser.

7. Sikkerhedsforskrifter– Kemiske stoffer. Brug olie

som er godkendt af producenten.

8. Sikkerhedsforskrifter - Varme. Under brug kan

hjulet og kæden nå meget høje temperaturer, så pas på ikke at røre ved disse dele, mens de er varme.

9. ADVARSEL! Denne maskine skaber et

elektromagnetisk felt under drift. Dette felt kan under visse omstændigheder interferere med aktive eller passive medicinske implantater. For at reducere risikoen for alvorlig eller dødelig skade anbefaler vi, at personer med medicinske implantater konsulterer deres læge, og producenten af det medicinske implantat, før de betjener denne maskine. Transport og opbevaring. (fig 2) Hver gang man skifter arbejdsområde, skal værktøjet kobles fra strømforsyningen og kædebremsen aktiveres. Påmonter altid sværdets skærm før transport eller opbevaring. Bær altid saven således at sværdet peger bagud. Ved transport med et køretøj skal saven altid fastspændes for at undgå skader. Tilbageslagsreaktion (fig 3) Tilbageslagsreaktionen består af en voldsom bevægelse, der går opad og bagud mod brugeren. Dette sker normalt hvis den øverste del af sværdets kant (der kaldes “tilbageslagszone”) (se den røde markering på sværdet) kommer i kontakt med en genstand, eller hvis kæden sidder fast i træet. Tilbageslag kan få brugeren til at miste kontrollen over saven, hvilket kan resultere i farlige og tilmed dødelige ulykker. Kædebremsen - samt andre sikkerhedsanordninger er ikke tilstrækkelige til at beskytte brugeren mod skader: brugeren skal være klar over de forhold som kan fremprovokere reaktionen og forebygge disse ved at være ekstra opmærksom i henhold til sin erfaring sammen med forsvarlig og korrekt maskinhåndtering (for eksempel: sav aldrig flere grene på en gang da dette kan forårsage utilsigtet sammenstød i “tilbageslagszonen”. Sikkerhed på arbejdsområdet

1. Børn og personer, som ikke er bekendt med

denne vejledning, må aldrig anvende kædesaven. Lokale bestemmelser kan lægge begrænsning på brugerens alder.

2. Brug kun saven på den måde og til de funktioner

som er beskrevet i denne vejledning.

3. Kontroller hele arbejdsområdet grundigt for at

kontrollere eventuelle farekilder (eks. veje, stier, el-kabler, farlige træer mv.) DANSK - 4

4. Hold alle omkringstående og dyr i sikker afstand til

arbejdsområdet (afskærm om nødvendigt området og brug advarselsskilte) med en mindste afstand på 2,5 x træstammens højde; i alle tilfælde ikke mindre end ti meter.

5. Brugeren bærer ansvaret ulykker og farlige

1. Det anbefales, at du anvender en

reststrømsafbryder med en udløsningsstrøm der ikke er større end 30mA. Selv med en reststrømsafbryder kan det ikke garanteres, at saven er 100% sikker, hvorfor sikker arbejdspraksis skal altid følges. Kontroller reststrømafbryderen hver gang du anvender den.

2. Inspicer tilslutningskablet for tegn på skader og

3. Brug aldrig produktet, hvis el-kablerne er

beskadigede eller slidte.

4. Sluk øjeblikkeligt for strømtilførslen hvis der saves

i kablet, eller hvis isoleringen beskadiges. Rør ikke ved el-kablet før strømforsyningen er frakoblet. Et beskadiget kabel må aldrig repareres. Tag saven med til et autoriseret servicecenter og få kablet udskiftet.

5. Ledningen skal rulles ud og må ikke være snoet,

da oprullede/snoede ledninger kan overophede og reducere plæneklipperens effektivitet.

6. Sørg altid for at kablet/forlængerledningen holdes

bag ved brugeren ,således at det ikke udgør nogen som helst fare for brugeren eller andre personer og kontrollér, at det ikke kan blive beskadiget (af varme, skarpe objekter, skarpe kanter, olie osv.).

7. Placer kablet således at det ikke sidder fast i

grene og lignende under savningen. KONTAKTSPÆRRE

8. Sluk altid saven ved strømforsyningen før stik,

stikforbindelse og forlængerkabler frakobles.

9. Sluk øjeblikkeligt for strømtilførslen og undersøg

strømkablet for skader og ælde før det lægges til opbevaring. Et beskadiget kabel må aldrig repareres. Tag saven med til et autoriseret servicecenter og få udskiftet kablet. 10.Tag stikket ud af kontakten hvis saven efterlades uden opsyn uanset hvor længe. 11.Rul altid kablet forsigtigt sammen og undgå at bukke det. 12.Brug kun den AC-vekselsstrømsspænding som er anført på typeskiltet. 13.Kædesaven er dobbeltisoleret i overensstemmelse med EN60745-1 & EN60745-2-13. Der må under ingen omstændigheder oprettes en jordforbindelse til nogen som helst dele af produktet. Kabler

1. Strømkabler og forlængerkabler kan købes hos dit

lokalt godkendte servicecenter.

2. Brug kun godkendte forlængerkabler

3. Der må kun anvendes forlængerkabler, som er

beregnet til udendørs brug.

4. Hvis du ønsker at bruge et forlængerkabel, når du

bruger dit produkt, må kun de følgende kabeldimensioner anvendes: Modeller CSE1835, CSE1935S:

- 5,0 mm : maks. længde 40 m

- 5,0 mm : maks. længde 60 m

- 8,0 mm : maks. længde 100 m Modeller CSE2040, CSE2040S:

- 5,0 mm : maks. længde 50 m

- 8,0 mm : maks. længde 90 m

C. BESKRIVELSE AF SIKKERHEDSUDSTYRET

Jeres maskine er forsynet med en anordning (fig. 1), som hvis den ikke aktiveres hindrer tryk på kontakten, hvilket forebygger hændelig tilkobling.

KÆDEBREMSE, DER AKTIVERES NÅR

KONTAKTEN SLIPPES Jeres maskine er forsynet med en anordning, der øjeblikkeligt spærrer kæden, når kontakten slippes; hvis den ikke fungerer, må maskinen ikke anvendes; den skal indleveres til et Autoriseret Servicecenter. KÆDEBREMSE /

HÅNDBESKYTTELSESINDRETNING FORTIL

Håndbeskyttelsesindretningen fortil (fig.2) hindrer (såfremt maskinen holdes ordentligt fast), at den venstre hånd kommer i kontakt med kæden. Håndbeskyttelsesindretningen fortil aktiverer desuden kædebremsen, en anordning, der er i stand til at spærre kæden i løbet af ganske få tusindedele af et sekund i tilfælde af tilbageslag. Kædebremsen frakobles, når håndbeskyttelsesindretningen fortil er trukket tilbage og er spærret (kæden kan bevæge sig). Kædebremsen tilkobles, når håndbeskyttelsesindretningen fortil er presset fremad (kæden er spærret). Kædebremsen kan aktiveres med venstre håndled, når man skubber fremad, og ved at forreste håndværn rammer håndleddet ved tilbageslag. BEMÆRK: Når kædebremsen er tilkoblet, hindrer en sikkerhedskontakt strømtilførsel til motoren. Hvis kædebremsen løsnes, mens startknappen er trykket ind, starter saven.

Saven er udstyret med en kædefanger (fig. 4), der sidder under kædehjulet. Denne mekanisme er lavet til at standse kæden (indadgående forneden) i tilfælde af, at den knækker eller springer af. Disse fejl kan undgås ved at sørge for, at kædestramningen er korrekt (jf. afsnit “D. Samling og adskillelse”).

INDRETNING BAGTIL TIL BESKYTTELSE AF

Den beskytter (fig. 5) hånden, hvis kæden springer op eller går i stykker. Når saven anvendes med sværdet vandret, f.eks. ved træfældning, yder kædebremsen mindre beskyttelse (fig.3). DANSK - 5

D. MONTERING / AFMONTERING

Monteringsproceduren varierer alt efter maskinmodellen; der henvises derfor til illustrationerne og typeangivelserne på produktets mærke, sørg for, at monteringen foretages rigtigt.

1. Kontrollér at kædebremsen ikke er tilkoblet, frakobl den om nødvendigt.

2b. Løsn holdegrebet til sværdet og afmonter skærmen på kædehjulet. 2a. Løsn holdemøtrikken til sværdet og afmonter skærmen på kædehjulet. 3 Placer kæden over sværdet og start ved det forreste kædehjul og sæt den ind i sværdets fordybning. Bemærk! Sørg for at skæretændernes skarpe ende peger fremad på den øverste del af sværdet. Brug handsker. 4a. Sørg for at kædespændingsbolten er så langt tilbage mod kædehjulet som muligt. Monter sværdet på holdeskruen og kædespændingsbolten og placer kæden over kædehjulet. 4b. Dreje metalkonturhjulet så langt mod uret som muligt. Monter sværdet på sværdets holdeskrue og placer kæden over kædehjulet. Sæt kædehjulsskærmen på og sørg for at tænderne på kæden sidder i kædehjulet og i sværdets fordybning. 5a. Spænd sværdmøtrikken løst til med håndkraft. 5b. Spænd ligeledes sværdknappen løst til. 6a. Kæden strammes ved at spænde kædestrammerskruen (højre om) med den tmedfølgende skruenøgle og -trækker. Og kæden slækkes ved at løsne skruen (venstre om), (hertil skal sværdet holdes lodret opad) 6b. Kæden strammes ved at spænde kædestrammerknappen (højre om). Og kæden slækkes ved at løsne strammerknappen (venstre om), (hertil skal sværet holdes lodret opad).

7. Kæden skal strammes korrekt, nemlig sådan, at der er ca. 2-3 mm frigang, når kæden trækkes op fra

sværet. 8a. Spænd sværdmonteringsmøtrikken med den 8b. Spænd ligeledes strammerknappen, så sværdet medfølgende skruenøgle og -trækker. sidder godt fast. Hvis kæden strammes for meget, risikerer man at overbelaste eller at beskadige motoren, hvorimod man risikerer, at kæden går af, hvis den ikke strammes nok; en korrekt stramning af kæden sikrer derimod bedre skæreresultater og en længere driftstid. Man skal ofte kontrollere kædens spænding, eftersom den har det med at blive længere, når den anvendes (især hvis den er ny, kontrollér spændingen efter 5 minutters arbejde ved første montering); kæden må under ingen omstændigheder strækkes ud lige efter brug, man skal vente, indtil den køler af. Skulle der opstå behov for at regulere kædens spænding, skal man altid løsne møtrikkerne/knoppen til fastgøring af stangen, før man foretager reguleringen ved hjælp af kædestrammeskruen/-knoppen; stram den rigtigt og stram møtrikkerne/knoppen til fastgøring af stangen igen. Start:

E. START OG STANDSNING

Standsning: Tag godt fat i håndtagene, løsn kædebremsearmen, uden at slippe det forreste håndtag, hold kontaktspærren inde, og tryk på kontakten (så kan man slippe kontaktspærren). GIV AGT! Maskinen går i stå, når man slipper kontakten. Hvis maskinen ikke går i stå, skal man tilkoble kædebremsen, frakoble ledningen netforsyningen og indlevere maskinen til et Autoriseret Servicecenter. F. SMØRING AF STANG OG KÆDE Hvis skæreudstyret ikke smøres ordentligt, går kæden i stykker, hvilket medfører alvorlig fare for personskader, endda dødsulykker. Stang og kæde smøres takket være en automatisk pumpe. Og man skal undersøge at der tilføres en tilstrækkelig mængde kædeolie ifølge anvisningerne i ”Vedligeholdelse”. Valg af kædeolie Der må udelukkende anvendes ny olie (særligt beregnet til kæder) med en god viskositet: Den skal sikre en god binde- og glideevne, både om sommeren og om vinteren. Skulle det ikke være muligt at tilvejebringe kædeolie, skal der anvendes transmissionsolie af typen EP 90. Der må under ingen omstændigheder anvendes brugt olie, da den er skadelig for jer selv, for maskinen og miljøet. Man skal forvisse sig om, at olien passer til den omgivende lufttemperatur og arbejdsstedet: Hvis temperaturen kommer ned under 0°C, bliver nogle olietyper mere tyktflydende, hvorved pumpen overbelastes og beskadiges. I bedes henvende jer til et Autoriseret Servicecenter for at vælge en velegnet olie. Efterfyldning af olie Skru olietankens hætte løs, fyld tanken uden at olien løber ud (skulle dette ske, skal maskinen renses omhyggeligt), og stram hætten omhyggeligt. DANSK - 6

G. VEDLIGEHOLDELSE OG OPBEVARING

Tag stikket ud af kontakten før der udføres nogen som helst form for vedligeholdelse eller rengøring. GIV AGT! Hvis man arbejder i særligt snavsede eller støvede omgivelser, skal de fremstillede operationer foretages hyppigere end angivet. Før hver anvendelse Kontrollér om kædeoliepumpen fungerer ordentligt: Ret stangen mod en lys flade, der skal befinde sig omtrent tyve centimeter fra den; efter en times drift, skal der være tydelige oliepletter på denne flade (fig. 1). Kontrollér om der skal for stor eller for lidt kraft til for at koble kædebremsen til eller fra samt at den ikke er spærret. Kontrollér derefter maskinens drift på følgende måde: frakobl kædebremsen, grib rigtigt fat om maskinen og start den, tilkobl kædebremsen ved at presse på håndbeskyttelsesindretningen fortil med venstre håndled/arm uden at slippe håndgrebene på noget som helst tidspunkt (fig. 2). Hvis kædebremsen fungerer, skal kæden spærres med det samme. Kontrollér om kæden er skarp (se nedenfor), i god forfatning og strammet rigtigt; skift den, hvis den fremviser uregelmæssigt slid eller en skæretand på 3mm (fig. 3). Rens ventilationssprækkerne med jævne mellemrum for at undgå, at motoren overophedes. (fig 4). Kontrollér om kontakten og kontaktspærren fungerer (skal foretages, mens kædebremsen er frakoblet): Aktivér kontakten og kontaktspærren og kontrollér, om de vender tilbage til hvilestillingen, så snart de slippes; kontrollér at det er umuligt at aktivere kontakten uden at aktivere kontaktspærren. Kontrollér om kædespærretappen og beskytttelsesindretningen for den højre hånd er intakte og ikke fremviser synlige defekter, såsom beskadigelse af materialet. Hver 2.-3. times anvendelse Kontrollér stangen, rens om nødvendigt dens smørehuller (fig.5) og lederille (fig.6); udskift sidstnævnte, hvis den er for slidt eller der er for dybe fuger i den. Rengør kædehjulet regelmæssigt og kontroller at det ikke er blevet udsat for overdrevent slid (fig.7). Smør stangens spidshjul med lejefedt gennem det dertil beregnede hul (fig.8). Under brug skal man undgå: (fig.1) Hvis kæden ikke skærer, med mindre man presser stangen mod træet, og hvis der dannes meget fint savsmuld, er den sandsynligvis ikke slebet ordentligt. Hvis der ikke dannes savsmuld under skæringen, har kæden mistet dens skarpe kant fuldstændigt, og træet forstøves, mens der skæres. Hvis kæden er ordentligt slebet, arbejder den sig selv fremad i træet og frembringer store, lange spåner. Den skarpe del af kæden består af et skæreled (fig.9), med en skæretand (fig.10) og en anordning til begrænsning af skæredybden (fig.11). Skæredybden afhænger af afstanden mellem disse; man opnår en god slibning ved hjælp af en filskinne og en rund rasp med en diameter på 4mm; følg disse anvisninger: sørg for, at kæden er monteret og rigtigt strammet, tilkobl kædebremsen, placér filskinnen som vist på billedet, vinkelret i forhold til stangen (fig.12), og slib skæretanden ved den vinkel, der er vist på billedet (fig.13); man skal altid begynde slibningen indvendigt og fortsætte i udadgående retning, hvorved man skal udøve et lettere tryk, når man er på vej tilbage (det er meget vigtigt at overholde følgende: Hvis slibevinklen er for stor eller for lille, eller hvis filens diameter er forkert, øges risikoen for tilbageslag). Man opnår mere nøjagtige sidevinkler, hvis man placerer filen således, at den i den lodrette retning overstiger det øvre skær med cirka 0,5 mm. Man skal først slibe alle tænderne på den ene side, og derefter vende maskinen og gentage arbejdet. Efter slibningen skal man forvisse sig om, at alle tænderne er lige lange og om anordningerne til begrænsning af skæredybden når en højde på 0,6 mm under det øvre skær: Kontrollér højden ved hjælp af skabelonen og fil den fremspringende del (med en flad fil), afrund derefter forsiden af anordningen til begrænsning af skæredybden (fig. 14), hvorved man skal passe på IKKE at komme til at file tilbageslagsbeskyttelsestanden (fig. 15). Hver 30. times anvendelse Få foretaget et generelt eftersyn og en kontrol af bremseanordningerne på et Autoriseret Servicecenter. Opbevaring Opbevar produktet på et køligt, tørt sted uden for børns rækkevidde. Må ikke opbevares udendørs.

- at skære i situationer, hvor der er fare for, at stammen går i stykker under skæringen (træ under spænding, tørre træer, osv.): Pludselige brud kan medføre alvorlige farer. - at stangen eller kæden sidder fast under skæringen: Skulle dette forekomme, skal maskinen frakobles netforsyningen, og man skal forsøge at hæve stammen ved hjælp af egnede midler; man må ikke prøve at frigøre maskinen ved at ryste den eller trække i den, da der opstår risiko for at beskadige den eller selv at komme til skade. - omstændigheder, der øger risikoen for tilbageslag. - at anvende saven over skulderhøjde - at save i træ med fremmedlegemer, som f.eks. søm, i. Under brug: (fig.1) Slibning af kæde (Efter behov) - Hvis der arbejdes på hældende terræn, skal man under arbejdet befinde sig højere oppe end stammen, således at man ikke rammes af den, hvis den ruller ned. - Ved træfældning skal man altid afslutte arbejdet: Delvist fældede træer kan gå i stykker. - Ved afslutningen af overskæringen mærker man, at der skal meget større kraft til for at holde maskinen, udvis stor forsigtighed, så I ikke mister kontrollen over den. I den nedenstående tekst henvises der til to slags skæringer: Skæring med kæde, der trækkes (ovenfra og nedad) (fig. 2), som medfører fare for, at maskinen pludseligt bevæger sig mod stammen, hvorved der opstår risiko for miste kontrollen; anvend om muligt hagen til skæringen. DANSK - 7 Ved skæring med kæde, der skubbes (nedefra og opad) (fig. 3): er der derimod fare for, at maskinen pludseligt bevæger sig mod operatøren, hvorved der opstår risiko for, at den rammer ham eller hende, eller at fareområdet rammer stammen med fare for tilbageslag; udvis stor forsigtighed under skæringen. En forsvarlig måde at anvende maskinen på, er at spærre træet på bukken, skære oppefra og nedad og arbejde udenfor støtteanordningen. (fig.4) Anvendelse af hagen Anvend om muligt hagen for at foretage skærearbejdet mere sikkert: Sæt den ind i barken eller stammens overflade, således at det er nemmere at styre maskinen. Nedenfor fremstilles de mest almindelige procedurer, der skal følges i bestemte situationer; man skal imidlertid i hvert enkelt tilfælde vurdere, om disse fremgangsmåder er velegnede samt hvordan skærearbejdet kan udføres med færrest mulige risici. Stammen ligger på jorden Risiko for at kæden rører jorden ved afslutningen af skæringen). (fig.5) Skær gennem hele stammen, hvorved man skal begynde opppefra og fortsætte i nedadgående retning. Udvis forsigtighed under hele skærearbejdet for at undgå, at kæden kommer i berøring med jorden. Stop om muligt, når I når frem til 2/3 af stammens tykkelse, drej stammen og skær resten af stammen over, hvorved man skal begynde oppefra og fortsætte i nedadgående retning for at begrænse faren for kontakt med jorden. Den ene ende af stammen støtter stammen, mens den skæres over) (Risiko for brud på (fig.6) Begynd skæringen på undersiden, indtil man når frem til ca. 1/3 af stammens diameter, fuldend skærearbejdet på oversiden, idet man kommer ned til den første skæring Begge ender af stammen støtter (Risiko for sammenklemning af kæden.) (fig.7) Begynd skæringen på oversiden, indtil man når frem til ca. 1/3 af stammens diameter, fuldend skærearbejdet på undersiden, idet man kommer op til den første skæring Stamme der ligger på en skrænt. Stå altid øverst på skrænten i forhold til stammen. Når du saver igennem stammen, skal du - for at bevare den fulde kontrol slippe savningstrykket ved slutningen af snittet uden af løsne dit greb om kædesaven. Kæden må ikke komme i kontakt med jorden. Fældning GIV AGT! : Forsøg ikke at foretage fældningen, hvis I ikke råder over den fornødne erfaring, og fæld under ingen omstændigheder træer, hvis stammes diameter overstiger stangens længde! Dette arbejde må udelukkende foretages af brugere, der råder over den fornødne erfaring og det påkrævede udstyr Målet med fældningen er at få træet til at falde på den bedste måde med henblik på den efterfølgende beskæring og udhugning af stammen. (Man skal sørge for, at træet ikke kan komme til at sidde fast i et andet, mens det falder: Det er nemlig meget farligt at få et træ, som sidder fast i et andet, til at falde til jorden). GIV AGT! I forbindelse med svære fældeopgaver skal man fjerne høreværnene, så snart man er færdig med skæringen, således at man kan høre usædvanlige lyde og eventuelle varselssignaler. Operationer, der skal foretages før overskæring, og valg af flugtvej Man skal fjerne de grene, som hindrer arbejdet (fig. 8), hvorved man skal begynde oppefra og arbejde sig nedad og sørge for, at stammen befinder sig mellem sig selv og maskinen. Fjern derfter de sværeste grene stykvist. Ryd området rundt om træet for beplantning og undersøg, om der findes hindringer (sten, rødder, grøfter osv.), således at man har en flugtvej (når træet falder); hvad angår retningen henvises der til billedet (fig. 9) (A. er den retning, træet forventes at falde i B. Flugtvej C. Fareområde) FÆLDNING (fig. 10) For at få fuld kontrol over, i hvilken retning træet falder, skal man foretage følgende skæringer: Man skal starte med skråskæringen, som hjælper med til at kontrollere, i hvilken retning træet falder: Man skal først og fremmest udføre den ØVERSTE SKRÅSKÆRING på den side, træet skal falde i. Bliv på højre side af træet og skær med kæden, således at den trækker; man skal derefter udføre den NEDERSTE SKRÅSKÆRING, så man kommer helt frem til den øverste. Skråskæringens dybde skal udgøre 1/4 af stammens diameter, med en vinkel på mindst 45° mellem den øverste og nederste skæring. Det sted, hvor de to skæringer mødes, kaldes for ”skråskæringslinien”. Denne linie skal være fuldstændig vandret og retvinklet (90°) i forhold til den retning, træet skal falde i. Den skæring, som skal bevirke selve fældningen, skal foretages 3-5 cm over undersiden af skråskæringslinien, og den skal ophøre på en afstand svarende til 1/10 af stammens diameter derfra. Man skal stå på venstre side af træet og skære med kæden, således at den trækker, og anvende hagen. Sørg for, at træet ikke bevæger sig i en anden retning end den, som det forventes af falde

i. Indsæt en fældekile, så snart dette er muligt. Den

del af stammen, der endnu ikke er skåret over, er midterpunktet, og det er det ”hængsel”, der får træet til at falde i den rigtige retning. Hvis det ikke er passende, hvis det ikke er retlinet eller er savet helt over, er det ikke muligt at kontrollere, hvordan træet falder (meget farligt!), og af denne årsag skal alle skæringerne foretages nøjagtigt. Så snart man er færdig med skæringerne, skal træet begynde at falde, om nødvendigt ved hjælp af en fældekile eller en dirk. Beskæring Så snart man har fældet træet, skal man begynde beskæringen, d.v.s at fjerne grenene fra stammen. Man skal ikke undervurdere denne operation, eftersom de fleste ulykker på grund af tilbageslag opstår i forbindelse med beskæringen; man skal derfor passe på, hvordan klingen placeres under skæringen, og man skal stå på venstre side af stammen. Man skal beslutte sig for, i hvilken retning træet skal falde, idet man skal skal vurdere følgende: træets omgivelser, hældning, runding, vindens retning og grenenes tæthed. Man bør heller ikke undervurdere tilstedeværelsen af udtørrede eller overrevne grene, som under fældningen kan falde af på farlig vis. DANSK - 8

Dette kapitel indeholder nyttige oplysninger om, hvordan man bibeholder maskinens miljøvenlige egenskaber, som er blevet projekteret under dens udvikling, samt om hvordan den anvendes korrekt og hvordan olien skal bortskaffes.

ANVENDELSE AF MASKINEN

Påfyldningen af olietanken skal foretages således, at der ikke spredes kædeolie i miljøet. SKROTNING Hvis maskinen ikke længere skal anvendes, må den ikke efterlades i naturen; den skal derimod afleveres til autoriserede firmaer, som bortskaffer affald i henhold til den gældende lovgivning. Symbolet på produktet eller emballagen angiver, at dette produkt ikke må behandles som almindeligt husholdningsaffald. Det skal i stedet indleveres på en genbrugsstation, hvor man tager sig af elektrisk og elektronisk udstyr. Når du bortskaffer dette produkt korrekt, er du med til at forhindre den negative indvirkning, der ellers kan være på sundhed og miljø. Du kan få yderligere oplysninger om genbrug af dette produkt ved at kontakte de lokale myndigheder, dit renoveringsselskab eller den butik, hvor produktet er købt. J. FEJLFINDINGSOVERSIGT Motoren går Motoren ikke i gang kører ikke ordentligt eller mister kraft Kontrollér om elforsyningen er regelmæssig Konrollér om stikket er sat rigtigt i Kontrollér at hverken ledning eller forlængerledning er defekte Kontrollér at kædebremsen ikke er tilkoblet Kontrollér, at kæden er korrekt monteret og strammet Kontrollér at kæden er smurt ifølge anvisningerne i kapitel F og G Kontrollér at kæden er slebet Kontrollér, om termoafbryderen har slået ud Henvend jer til et Autoriseret Servicecenter

Maskinen Motoren går i gang kører men skærer unormalt ikke ordentligt

Bremseanordningerne spærrer ikke kædens omdrejning rigtigt

Husqvarna AB, S-561 82, Huskvarna, Sweden Vi erklærer herved under eneansvar, at produktet/produkterne: Betegnelse.........................................Chainsaw - Kædesav Betegnelsestype(r).............................CSE1835, CSE1935S, CSE2040, CSE2040S Identifikation af serie...........................Se Produktmærkat Fremstillingsår....................................Se Produktmærkat Holder overensstemmelse med de væsentlige krav og bestemmelser i følgende EU-direktiver: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU på grundlag af følgende anvendte EU-harmoniserede standarder: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Bemyndiget organ, der har udført EU-typebestemmelse iht. artikel 8, paragraf 2c.................................................... TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany Certifikat nr. ....................................................................... BM 50268379 Det maksimale A-vægtede lydtryksniveau LpA på arbejdsstationen, som måles i henhold til EN60745-2-13, er anført i tabellen. Den maksimale vægtede ah-værdi for hånd-/armvibration, som er målt i henhold til EN60745-2-13 med en prøve fra ovennævnte produkt(er), er anført i tabellen. Den deklarede samlede vibrationsværdi er blevet målt i overensstemmelse med en standard testmetode og kan bruges til at sammenligne et værktøj med et andet. Den deklarerede samlede vibrationsværdi kan også bruges i en indledende eksponeringsevaluering. Advarsel: Vibrationsemissionen under faktisk brug af elværktøjet kan være forskellig fra den den deklarerede samlede værdi, alt afhængig af de måder, som værktøjet bruges på. Operatører skal identificere sikkerhedsforanstaltninger for at beskytte sig selv, der er baseret på en vurdering af eksponering under de faktiske brugsomstændigheder (idet der tages hensyn til alle dele af driftscyklussen, som fx de tidsperioder, hvor der er slukket for værktøjet og når det er i tomgang, såvel som de tidsperioder, hvor aftrækkeren er aktiveret). 2000/14/EF: De målte LWA-værdier for målt og garantereet støjniveau er de opgivne tal i skemaet. Procedure for overensstemmelsesvurdering...................... Annex V Ulm 12/02/2013 P. Lamelli Global R&D Director - Håndholdt Indehaver af teknisk dokumentation Type (CSE____) Vægt uden væsker (Kg) Elektricitet (kW) Olietankens rumindhold (cm3) Sværdets maksimale længde (cm) Afstand kæde (mm) Kædestørrelse (mm) Målt støjniveau LWA (dB(A)) Garanteret støjniveau LWA (dB(A)) Lydtryk LpA (dB(A)) Usikkerhed KpA (dB(A)) Hand-/armvibration ah (m/s2) Usikkerhed Kah (m/s2) Netimpedans Zmax (Ω)

EN 61000-3-11 Overensstemmelseserklæring Brugen af dette produkt kan medføre korte spændingsfald i det øjeblik det tændes, helt afhængig af karakteristikkerne af den lokale netforsyning. Det kan påvirke andet elektrisk udstyr, f.eks. en kort dæmpning af et lys. Hvis elforsyningens netimpedans Zmax er mindre end den viste værdi på tabellen (for den pågældende model), vil disse påvirkninger ikke forekomme. Netimpedans-værdien kan fastlægges ved at rette henvendelse til myndighederne i kontrol af etforsyningen DANSK - 10
