РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CSE 2040 MC CULLOCH

Kомпания произвдитель сохраняет за собой право изменять характеристики и данные в настоящем руководстве, в любой момент и без предварительного

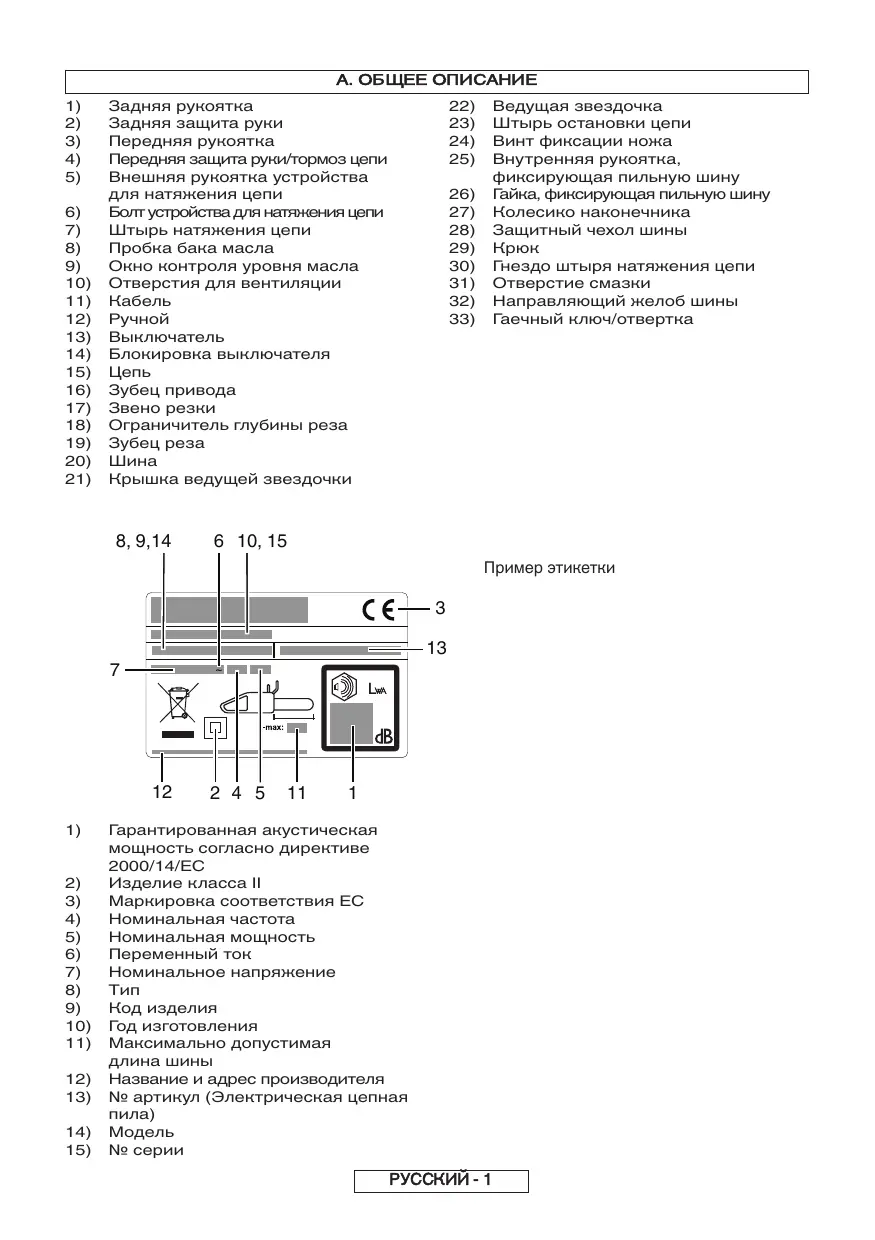

10) 11) 12) 13) 14) 15) 16) 17) 18) 19) 20) 21) 22) 23) 24) 25) Задняя рукоятка Задняя защита руки Передняя рукоятка Передняя защита руки/тормоз цепи Внешняя рукоятка устройства для натяжения цепи Болт устройства для натяжения цепи Штырь натяжения цепи Пробка бака масла Окно контроля уровня масла Отверстия для вентиляции

Выключатель Блокировка выключателя Зубец привода Звено резки Ограничитель глубины реза

Крышка ведущей звездочки 8, 9,14 26) 27) 28) 29) 30) 31) 32) 33) Ведущая звездочка Штырь остановки цепи Винт фиксации ножа Внутренняя рукоятка, фиксирующая пильную шину Гайка, фиксирующая пильную шину Колесико наконечника Защитный чехол шины Гнездо штыря натяжения цепи Отверстие смазки Направляющий желоб шины Гаечный ключ/отвертка 6 10, 15 Пример этикетки

Гарантированная акустическая мощность согласно директиве 2000/14/EC Изделие класса II Маркировка соответствия ЕС Номинальная частота Номинальная мощность Переменный ток Номинальное напряжение Tип Код изделия Год изготовления Максимально допустимая Название и адрес производителя № артикул (Электрическая цепная

B. МЕРЫ ПРЕДОСТОРОЖНОСТИ ЗНАЧЕНИЕ СИМВОЛОВ Внимательно руководство Направление зубца

Защитные сапоги Всегда использовать Опасность обратного

Каска, наушники и защитные очки или лицевой щиток Не оставлять под дождем или во влажной среде

Длинные брюки, защищающие от

дезактивирован, активирован

Отсоединяйте отсоедините штекер штекер от сети при от сети при регулировках или повреждении или

обрезке кабеля 10 m Риск поражения Радиус рабочей электрическим

Основные меры предосторожности при пользовании электроинструментом ПРЕДУПРЕЖДЕНИЕ: Прочитайте все меры

предосторожности и все инструкции.

Термин “электроинструмент” в мерах предосторожности относится к инструментам с питанием от электрической сети (через провод) или к инструментам с питанием от батарей (беспроводным). электроинструментов к розетке электрической На загроможденных или неосвещенных участках часто случаются несчастные случаи. сети. Неизмененные штепсели и подходящие розетки уменьшают риск поражения электрическим током. Избегайте соприкосновения с заземленными поверхностями, такими как трубопроводы, радиаторы, электроплиты или холодильники. Поддерживайте место работы в чистоте и хорошо

Существует повышенный риск поражения электрическим током, если Ваше тело Не подвергайте электроинструмент воздействию Вода, попавшая в электроинструмент, увеличит риск поражения электрическим током. дождя или влажных условий. Не пользуйтесь электроинструментом во взрывоопасной атмосфере, такой как в присутствии легковоспламеняющихся жидкостей,

Меры предосторожности на месте работы освещенным. Не используйте никаких переходников для подсоединения заземленных дальнейшего использования.

Штепсели электроинструментов должны Никогда и никоим образом не переделывайте Сохраните все предупреждения и инструкции для

электричеством подходить к розеткам электрической сети. Несоблюдение мер предосторожности и инструкций может иметь следствием поражение электрическим током, пожар и/или серьезное ранение.

Меры предосторожности при работе с газов или пыли. Электроинструмент производит искры, которые могут воспламенить пыль или

Не подвергайте провод неправильному

Никогда не используйте провод электроинструмента для переноски, волочения или вытаскивания штепселя из розетки электрической сети. Не позволяйте детям и посторонним людям Держите провод в стороне от нагреваемых поверхностей, масла, острых приближаться к Вам, когда Вы работаете с электроинструментом. Отвлечение внимания может вызвать потерю контроля над инструментом. краев или движущихся частей машин. Поврежденные или спутанные провода увеличивают риск поражения электрическим

При работе с электроинструментом вне досягаемости детей и не позволяйте людям, не для применения на открытом воздухе. умеющим обращаться с электроинструментом Использование провода, подходящего для применения на открытом воздухе, уменьшает риск поражения электрическим током. Если работа с электроинструментом в сыром или не ознакомившимся с этими инструкциями, работать с электроинструментом.

месте является неизбежной, используйте источник питания с устройством защиты от токов

разрегулировку или заедание, состояние, которое может повлиять на работу Личная безопасность электроинструмента. При работе с электроинструментом будьте сломается, отремонтируйте его перед тем, как используйте здравый смысл. Не пользуйтесь находитесь под воздействием наркотиков, Момент невнимания при работе с электроинструментом может привести к серьезному ранению.

алкоголя или лекарств. Используйте средства личной защиты.

одевайте защитные очки. Средства защиты, такие как противопылевой респиратор, нескользящие защитные ботинки, каска или слухозащитные приспособления, используемые в соответствующих условиях, уменьшат риск ранения.

работы и ту работу, которая должна быть Использование электроинструмента для целей, отличных от тех, для которых он предназначен, может послужить причиной возникновения опасной ситуации.

выключенном положении перед тем, как

электропитания и/или к аккумуляторной батарее,

Переноска электроинструмента с пальцем на переключателе или источника питания во включенном состоянии может послужить причиной несчастного случая. использующим только идентичные запасные Это обеспечит поддержание безопасности электроинструмента.

Уберите любой регулировочный клин или гаечный Правила безопасного использования цепной пилы ключ перед тем, как включить электроинструмент.

Гаечный ключ или клин, подсоединенный к вращающейся части электроинструмента может послужить причиной ранения. Не тянитесь далеко. Одевайтесь должным образом. соприкасается. Невнимательность во время использования цепной пилы может привести к затягиванию пилой одежды или серьезным

Держите волосы, одежду и перчатки в стороне от движущихся частей. Просторная одежда, ювелирные украшения или длинные волосы могут быть захвачены движущимися

в соприкосновение со скрытой проводкой или собственным шнуром. При соприкосновении пильной цепи с проводом, который находится под напряжением, неизолированные металлические части инструмента могут также оказаться под напряжением, и есть опасность, что оператор получит удар электрическим током. были подсоединены и правильно использовались. Использование пылесборника может уменьшить опасности, связанные с пылью.

Использование электроинструмента и уход за ним

Не форсируйте работу электроинструмента.

электроинструмент сделает работу лучше и безопаснее на той скорости, для которой он предназначен. Кроме того, рекомендуется использовать защитную экипировку для головы, электроинструмент.

Используйте защитные очки и средства защиты органов слуха. Используйте для работы правильный

Держите инструмент только за изолированные поверхности, так как пильная цепь может прийти Если имеются подсоединяемые устройства для удаления и сбора пыли, убедитесь, чтобы они

Всегда удерживайте заднюю ручку пилы правой рукой, а переднюю ручку левой. Обратное положение рук при удержании цепной пилы повышает опасность травм и категорически не должно применяться.

одежду свободного покроя или ювелирные

Перед включением пилы убедитесь, что цепь ни с чем не Всегда сохраняйте Это позволит Вам сохранить лучший контроль над электроинструментом в неожиданных ситуациях. Старайтесь держать части тела как можно дальше от работающей пилы. равновесие и устойчивость.

Техническое обслуживание Вашего квалифицированным ремонтным персоналом, инструмента.

Техническое обслуживание электроинструмента должно проводиться а также при поднятии или переноске

Пользуйтесь электроинструментом, насадками, инструкциям, принимая во внимание условия Предотвращайте непреднамеренный запуск. подсоединить инструмент к источнику Поддерживайте режущие инструменты острыми и чистыми. Режущие инструменты, поддерживаемые в исправности и с острыми режущим кромками, менее подвержены заеданию и легче контролируются. вставными резцами и т.п. согласно этим Убедитесь, что переключатель находится в

Если электроинструмент Много несчастных случаев происходит из-за плохого ухода за электроинструментом. использовать. электроинструментом, когда Вы устали или

проверяйте, нет ли сломанных частей, а также на любое другое бдительны, смотрите, что Вы делаете и

Электроинструмент является опасным в руках неопытных пользователей. Содержите электроинструмент в исправности. Проверяйте движущиеся части на Использование устройства защиты от токов замыкания на землю уменьшает риск поражения электрическим током. замыкания на землю.

Храните неиспользуемый электроинструмент вне помещений используйте удлинитель, подходящий Отвечающая требованиям защитная одежда снижает риск ранения отлетевшими щепками или случайный контакт с Не работайте с пилой на дереве. Работа с пилой на дереве может стать причиной несчастных рук, ног и ступней. Не пользуйтесь электроинструментом, если переключатель не включает и не выключает его.

Любой электроинструмент, который не контролируется переключателем, является опасным и должен быть отремонтирован.

Всегда сохраняйте надежную опору и запускайте Отсоедините штепсель от источника цепную пилу, только когда стоите на электропитания и/или аккумуляторную батарею неподвижной, безопасной и ровной поверхности. от электроинструмента перед тем, как делать какие-либо регулировки, менять насадки или перед укладкой электроинструмента на Скользкие или неустойчивые поверхности, такие как лестница, могут вызвать потерю равновесия или контроля над цепной пилой. хранение. Такие профилактические меры безопасности уменьшат риск случайного запуска электроинструмента.

Обрезая ветку, находящуюся под нагрузкой, будьте готовы к ее освобождению. Когда исчезает напряжение древесных волокон, спружинившая ветка может ударить работника и/или вызвать потерю контроля над цепной пилой.

Кустарник и молодые деревья обрезайте с особой осторожностью. Гибкая древесина может зажать цепь пилы, ударить в сторону работника или лишить его равновесия.

Дополнительные рекомендации по безопасности

транспортировке или хранении всегда используйте защитный чехол шины.

обращение с пилой снижает риск случайного контакта с подвижной цепью.

Смазывайте и натягивайте цепь, а также заменяйте компоненты пилы как указано в руководстве. Плохо натянутая или смазанная цепь грозит повреждением или отбросом пилы.

Следите за тем, чтобы ручки пилы были всегда сухими, чистыми и незамасленными. Замасленные ручки являются скользкими, что может вызвать потерю контроля над пилой.

Используйте пилу только для работы с древесиной. Не используйте пилу для целей, не предусмотренных в данном руководстве. Например, не используйте цепную пилу для резки пластика, кирпичной кладки или недревесных Использование пилы для целей, отличных от тех, для которых она предназначена, может стать причиной опасной

строительных материалов.

Причины отброса пилы и действия по их предотвращению. Отброс пилы происходит, когда верхняя часть шины соприкасается с каким-либо предметом (рис. Б3) или когда пила застревает в древесине. В некоторых случаях контакт концевой части с объектом может стать причиной внезапной реверсивной реакции, которая отбрасывает шину в направлении работника. При защемлении верхней части шины она также с силой отбрасывается назад в направлении работника. В каждом из указанных случаев можно потерять контроль над пилой и получить травму. Не полагайтесь исключительно на предохраняющие устройства пилы. Работающий с цепной пилой должен всегда принимать необходимые меры предосторожности во избежание травм и несчастных случаев. Отброс пилы возможен в результате ненадлежащего и/или неправильного использования инструмента или при определенных условиях и может быть предотвращен при соблюдении соответствующих мер предосторожности, описанных ниже.

Сохраняйте жесткий захват, удерживая ручки цепной пилы обеими руками; положение тела и рук позволит противодействовать силе отброса. Сила отброса может контролироваться работником при соблюдении мер предосторожности. Не выпускайте пилу из рук.

Не производите резку выше уровня плеч. Выполнение данного требования помогает предотвратить непроизвольный контакт концевой части шины с объектом и способствует большему контролю над цепной пилой в непредвиденных

При замене используйте только указанные изготовителем шины и цепи. Неподходящие сменные цепи и шины могут привести к поломке цепи и/или отбросу пилы.

Производите технический уход и заточку пилы согласно инструкции изготовителя. ограничителя глубины пропила может привести к усилению отброса пилы. Меры предосторожности перед применением Ни в коем случае не позволяйте пользоваться инструментом лицам, не ознакомившимся с руководством пользователя. Лица без опыта работы должны пройти этап подготовки, управляя пилой с обязательным применением козел. Контрольная проверка. Каждый раз перед использованием тщательно проверяйте инструмент, в особенности если он использовался на протяжении длительного времени или если наблюдаются признаки неисправности. Перед использованием выполните все действия, описанные в разделе “Техническое обслуживание и хранение”. Ремонт и техническое обслуживание. Все компоненты инструмента, которые могут заменяться самостоятельно, детально описаны в разделе “Установка/Демонтаж”. Все остальные компоненты изделия при необходимости заменяются только в официальном сервисном Спецодежда. (Рис. B1) В комплект спецодежды для работы с цепной пилой входят: защитная облегающая одежда, безопасная обувь на нескользкой подошве, ударопрочные и противопорезные щитки на мыске ботинка, непрорезаемые антивибрационные перчатки, защитные очки или безопасная маска, средства защиты органов слуха и защитная каска (при опасности падения объектов). Доступны в магазинах спецодежды. инструмента. Переносите выключенную пилу за переднюю ручку, держа ее как можно дальше от тела. Пользуйтесь руководством. Любой работник, пользующийся этим инструментом, обязан предельно внимательно ознакомиться с руководством пользователя. Руководство должно входить в комплект как в случае продажи пилы, так и при сдаче ее в арендное пользование.

Вредные условия эксплуатации. Вибрация и Осведомитесь об ограничениях шума в зоне использования изделия. Длительное использование инструмента подвергает работника вибрациям, которые могут способствовать возникновению “синдрома белых пальцев” (феномен Рейно), туннельного синдрома запястья и других подобных нарушений. уровень шума.

Вредные условия эксплуатации. Химические Используйте масло, рекомендованное изготовителем.

Вредные условия эксплуатации. Высокая Во время использования ведущая звездочка и цепь существенно нагреваются. Избегайте контакта с ними.

9. ПРЕДУПРЕЖДЕНИЕ! Этот инструмент создает

электромагнитное поле во время работы. Это поле может при некоторых условиях влиять на работу активных или пассивных медицинских имплантатов. Для того, чтобы уменьшить риск серьезной или смертельной травмы, мы рекомендуем лицам с медицинскими имплантатами проконсультироваться с их лечащим врачом и производителем медицинского имплантата перед тем, как работать с этим инструментом. температура. Правила техники безопасности при хранении и транспортировке. (Рис. B2) При переноске пилы на новое рабочее место необходимо отсоединить сетевой штекер и активировать рычаг цепного тормоза. Перед транспортировкой или хранением наденьте на шину защитный кожух. Переносить пилу следует за ручку, направив шину назад, а при транспортировке на автомобиле надежно закрепить, чтобы предотвратить повреждения. Отброс. (Рис. B3) Отброс — это резкое реверсивное движение пилы в сторону работающего. Как правило, он случается, если верхняя часть переднего конца шины (называемая “зоной возникновения

отброса”, на рисунке отмечена красным цветом) соприкоснулась с каким-либо предметом, либо в случае застревания пилы в стволе дерева. При возникновении отброса пила становится неуправляемой, что может привести к получению травмы или даже к смертельному исходу. Рычаг цепного тормоза и другие предохраняющие устройства не могут в полной мере защитить работающих от травм: работник должен знать, при каких условиях возникает отброс, и исключать его появление, опираясь на опыт и соблюдая все правила надлежащего обращения с электрической пилой (например, ни в коем случае не обрезать несколько веток сразу, так как это может привести к случайному воздействию на “зону возникновения Безопасность на рабочем месте

1. Ни в коем случае не позволяйте пользоваться

электрической пилой детям или взрослым, не умеющим с ней обращаться. Местное законодательство может ограничивать возраст

2. Используйте пилу согласно правилам

эксплуатации и только для целей, описанных в данном руководстве.

3. Внимательно осмотрите рабочее место для

определения возможных источников опасности (например, дороги, тропинки, линии электропередач, опасные деревья и др.).

4. Не допускайте посторонних лиц и животных в

рабочую зону (при необходимости оградите ее и установите предупреждающие знаки) в радиусе не менее 2,5 метров x на высоту дерева; минимальный радиус рабочей зоны должен быть не меньше десяти метров.

5. Работник несет ответственность за возникновение

несчастных случаев с окружающими или за возможный ущерб чужой собственности. Электробезопасность

1. Рекомендуется использовать устройство

защитного отключения (УЗО) с номинальным током не более 30 миллиампер. Однако даже УЗО не может гарантировать 100% безопасность, поэтому во время работы следует соблюдать необходимые меры предосторожности. Проверяйте исправность УЗО перед использованием.

2. Перед началом работы осмотрите кабель. При

обнаружении признаков повреждения или износа кабель следует заменить.

3. Не используйте электропилу, если ее кабель

поврежден или изношен.

4. Немедленно отсоедините сетевой штекер при

обрезке кабеля или повреждении его изоляции. Не прикасайтесь к кабелю до отключения источника электропитания. Не пытайтесь починить надрезанный или поврежденный кабель. Для замены кабеля обратитесь в официальный сервисный центр.

5. Ваш электрический кабель должен быть развернут.

Свернутые кабели могут перегреться и уменьшить эффективность работы Вашего триммера.

6. Постоянно следите, чтобы кабель и кабельный

удлинитель находились при работе сзади, не создавая источников опасности для работника и окружающих. Убедитесь, что ничто не может повредить кабель (источник огня, острые предметы и кромки, масло и др.).

7. Располагайте кабель так, чтобы он не цеплялся

за сучья во время резки.

8. Всегда отключайте сеть питания перед

отсоединением штепселей, кабельной муфты или кабельного удлинителя.

9. Отключите питание, отсоедините сетевой штекер

и проверьте кабель на предмет повреждений или износа перед тем как сматывать для хранения. Не пытайтесь починить поврежденный кабель. Для замены кабеля обратитесь в официальный сервисный центр.

10. Отсоединяйте сетевой штекер сразу после

завершения работы с электропилой. 11.Аккуратно сматывайте кабель и следите, чтобы не образовывались петли.

12. Используйте только питание от сети переменного

тока, указанное на паспортной табличке.

13. Электропила имеет двойную изоляцию согласно

стандартам 60745-1 и 60745-2-13 Европейского комитета электротехнической стандартизации. Ни при каких обстоятельствах никакие части изделия не должны заземляться.

1. Приобретайте кабели и удлинители

электропитания в официальных сервисных

2. Используйте только сертифицированные

кабельные удлинители.

3. Кабели и удлинители должны предназначаться

для работы вне помещения.

4. Если при работе с изделием Вы хотите

использовать кабельный удлинитель, то должны быть использованы только кабели следующих

CSE1835, CSE1935S: - 1.0 мм2 : максимальная длина 40 метров - 1,5 мм2 : максимальная длина 60 метров - 2,5 мм2 : максимальная длина 100 метров

- 1,5 мм2 : максимальная длина 50 метров - 2,5 мм2 : максимальная длина 90 метров C. ОПИСАНИЕ ОБОРУДОВАНИЯ ДЛЯ БЕЗОПАСНОСТИ БЛОКИРОВКА ВЫКЛЮЧАТЕЛЯ На Вашей машине установлено данное устройство (рис. 1) которое, если не включено, препятствует нажатию на выключатель, для предотвращения случайного включения. ТОРМОЗ ЦЕПИ ПРИ ОТПУСКАНИИ ВЫКЛЮЧАТЕЛЯ Ваша машина оснащена устройством, которое немедленно блокирует цепь при отпускании выключателя; в том случае, если оно не работает, не используйте машину, а отнесите ее в уполномоченный Центр техпомощи. ТОРМОЗ ЦЕПИ / ПЕРЕДНЯЯ ЗАЩИТА РУКИ Передняя защита руки (рис. 2) (при условии, что машина удерживается правильно) служит для того, чтобы Ваша левая рука не могла войти в контакт с цепью. Передняя защита руки также приводит в действие тормоз цепи, устройство разработано для блокировки цепи за несколько миллисекунд в случае обратного удара реакции. Тормоз цепи не включен, когда передняя защита руки натянута назад и заблокирована (цепь может двигаться). Тормоз цепи включен, когда передняя защита руки отведена вперед (цепь заблокирована). Цепной тормоз может быть приведен в действие с помощью толчка вперед левым запястьем, или когда запястье входит в контакт с передним предохранителем руки вследствие отдачи. Когда изделие используется с пильной шиной в горизонтальном положении, например, во время спиливания дерева, цепной тормоз предоставляет меньшую защиту (Рис.3) ПРИМЕЧАНИЕ: Когда тормоз цепи включается, предохранительный выключатель отключает ток от двигателя.

Высвобождение цепного тормоза в то время, когда нажат выключатель, приведет пилу в

ШТЫРЬ ОСТАНОВКИ ЦЕПИ Это изделие оборудовано ограничителем хода цепи (Рис.4), расположенным под звездочкой. Этот механизм предназначен для остановки движения цепи в обратном направлении в случае её поломки или смещения. Этих ситуаций можно избежать, обеспечив правильное натяжение цепи (См. главу "D. Сборка/разборка"). ЗАДНЯЯ ЗАЩИТА ПРАВОЙ РУКИ Служит для защиты (рис. 5) руки в случае отбрасывания или разрыва цепи. D. МОНТАЖ / ДЕМОНТАЖ МОНТАЖ НОЖА И ЦЕПИ В зависимости от модели Вашей машины порядок монтажа меняется, поэтому необходимо руководствоваться рисунками, а также типом, указанным на этикетке изделия), обращать повышенное внимание на правильное выполнение монтажа.

1. Проверить, что тормоз цепи не включен, в противном случае, отключить его.

2b. Открутите круглую ручку шины и снимите 2a. Отвинтите гайку шины и снимите крышку крышку ведущей звездочки. ведущей звездочки.

3. Удерживая цепь на носовом конце шины, наденьте ее, устанавливая в желоб направляющей шины.

Внимание! Убедитесь, что режущие зубья цепи на верхней части шины направлены вперед. Работать всегда необходимо в защитных перчатках. 4a. Убедитесь, что штифт натяжного устройства цепи находится как можно дальше от ведущей звездочки. Установите шину на винт крепления и на штифт натяжного устройства и наденьте цепь на ведущую звездочку. 4b. Закрутите металлическое колесико против часовой стрелки как можно сильнее. Установите шину на винт крепления и наденьте цепь на ведущую звездочку. Установите на место крышку ведущей звездочки, убедившись, что ведущие зубья цепи находятся в зацеплении с ведущей звездочкой и попадают в направляющий желоб. 5a. Затягивайте рукой гайку, фиксирующую пильную 5b. Затягивайте рукоятку, фиксирующую пильную шину, шину, пока она не будет затянута не слишком туго. пока она не будет затянута не слишком туго. 6a. Для того, чтобы натянуть цепь, поворачивайте болт устройства натяжения цепи по часовой стрелке, используя поставляемый гаечный ключ/отвертку. Для того, чтобы уменьшить натяжение, поворачивайте болт против часовой стрелки ( при выполнении этой операции держите нос пильной шины направленным вверх). 6b. Для того, чтобы натянуть цепь, поворачивайте внешнюю рукоятку устройства натяжения цепи по часовой стрелке. Для того, чтобы уменьшить натяжение, поворачивайте рукоятку против часовой стрелки (при выполнении этой операции держите нос пильной шины направленным вверх).

7. Натягивайте цепь до тех пор, пока натяжение не будет правильным. Оттяните цепь от пилы и

убедитесь, что зазор составляет примерно 2-3 мм. 8a. Затяните гайку, фиксирующую пильную шину, 8b. Закрепляйте пильную шину, пока используя поставляемый гаечный ключ/отвертку. она не будет надежно зафиксирована. При избыточном натяжении цепи может происходить слишком сильная нагрузка на двигатель, приводящая к его повреждению, при недостаточном натяжении может произойти ее отсоединение. Правильно натянутая цепь улучшает характеристики резки и удлиняет срок ее службы. Часто проверять натяжение цепи, поскольку ее длина вытягивается при использовании (особенно, если цепь новая, при первом монтаже повторно проверьте натяжение через 5 минут после начала работы); в любом случае, не натягивайте цепь сразу после использования, а подождите, пока она остынет. Если необходимо отрегулировать натяжение цепи, следует всегда ослабить гайки/рукоятку фиксации ножа перед тем, как воздействовать на винт/рукоятку натяжения цепи; правильно натянуть ее и повторно закрутить гайки/ рукоятку фиксации ножа. E. ПУСК И ОСТАНОВ Запуск: крепко держа обе рукоятки, высвободите рычаг цепного тормоза; в то же время убедившись, что рука все еще находится на передней рукоятке, нажмите и держите нажатым блок выключателя, затем нажмите на выключатель (в этот момент блок выключателя может быть отпущен). Останов: машина останавливается, когда Вы отпускаете выключатель. В том случае, если машина не остановится, включите тормоз цепи, отсоединимте кабель от сети и отнесите ее в уполномоченный Центр техпомощи.

F. СМАЗКА НОЖА И ЦЕПИ ВНИМАНИЕ! Недостаточная смазки приспособлений резки приводит к разрыву цепи, с риском серьезных несчастных случаев, в том числе смертельных. Смазка ножа и цепи обеспечивается автоматическим насосом Kак указано в “Техобслуживании“, что масло цепи подается в достаточном количестве. Выбор масла цепи Использовать исключительно новое масло (специального типа для цепей) с хорошей вязкостью: оно должно иметь хорошее прилегание и обеспечивать требуемые характеристики скольжения, как летом, так и зимой. Там, где отсутствует возможность приобретения масел для цепи, использовать масла для трансмиссии EP 90. Никогда не использовать отработанные масла, поскольку они вредны для Вас, для машины и для окружающей среды. Проверьте, что масло подходит для температуры окружающей среды в месте работы: при температурах ниже 0°C некоторые масла становятся более вязкими, избыточно нагружая насос и приводя к его повреждению. Для выбора наиболее подходящего масла обращайтесь в уполномоченный Центр техпомощи. Заправка маслом Отвинтить пробку резервуара масла, наполнить резервуар так, чтобы масло не вышло наружу (если это произойдет, тщательно очистить мотопилу) и хорошо закрыть пробку. G. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ХРАНЕНИЕ Затачивание цепи (когда требуется) Прежде чем приступать к любому виду технического ухода и чистки, отсоедините штекер от сети

ВНИМАНИЕ! При работе в особенно сильно загрязненной или пыльной среде, описанные операции должны выполняться с большей частотой, по сравнению с указанной. Перед каждым использованием Проверить, что насос масла цепи работает правильно: направьте нож по направлению к светлой поверхности, на расстоянии около двадцати сантиметров; спустя минуту работы машины на поверхности должны появиться явные следы масла (рис. 1). Проверить, что для включения и выключения тормоза цепи не требуется избыточное усилие, недостаточное усилие и что он не заблокирован. Затем необходимо проверить работу, как указано: отключите тормоз цепи, правильно возьмитесь за рукоятку машину и приведите ее в действие, включите тормоз цепи, толкнув переднюю защиту руки запястьем/левой рукой, не отпуская при этом рукоятки (рис. 2). Если тормоз цепи работает, цепь должна быть немедленно заблокирована. Проверить, что цепь заточена, в хорошем состоянии и правильно натянута, в том случае, если она изношена неравномерно или имеет зубец резки размером всего 3 мм, ее следует заменить (рис. 3). Регулярно производить очистку вентиляционных прорезей, чтобы избежать перегрева двигателя. (рис. 4) Проверить работу выключателя и блокировки выключателя (необходимо выполнять при отключенном тормозе цепи): включить выключатель и блокировку выключателя и проверить, что они возвращаются в положение покоя, как только их отпускают; проверить, что без включения блокировки выключателя, невозможно включить выключатель. Проверить, что штырь остановки цепи и защита правой руки сохранили целостность и не имеют явных повреждений, то есть повреждений

Если цепь не режет, не нажав ножом на дерево и образуется очень тонкая стружка, это является признаком того, что она плохо заточена. Если при резке не образуется стружка, цепь полностью затупилась и во время резки измельчает дерево в пыль. Хорошо заточенная цепь сама продвигается вперед в дереве и образует крупную и длинную Режущая часть цепи состоит из звена резки (рис. 9), с зубцом резки (рис. 10) и ограничителем резки (рис. 11). Разница уровней между этими элементами определяет глубину реза; для того, чтобы достигнуть хорошего затачивания, необходима направляющая напильника и круглый напильник диаметром 4 мм. Следовать приведенным далее инструкциям: при надетой и правильно натянутой цепи установите тормоз цепи, установите направляющую напильника, как показано на рисунке, перпендикулярно ножу (рис. 12), и работайте на зубце резки под углом, указанным на рисунке (рис. 13), производя заточку по направлению от внутренней стороны к внешней стороне и ослабляя давление на этапе возврата (очень важно выполнять инструкции: избыточные, недостаточные углы затачивания или ошибочный диаметр напильника повышают риск обратного удара реакции). Для того, чтобы блоковые углы были более точными, рекомендуется установить напильник так, чтобы он превышал по вертикали верхнюю режущую часть приблизительно на 0,5 мм. Сначала следует заточить все зубцы одной стороны, затем повернуть пилу и повторить операцию. Проверьте, что после затачивания все зубцы имеют одинаковую длину и что высота ограничителей глубины равна 0,6 мм ниже верхней режущей части: проверить высоту, используя шаблон и напильники (при помощи плоского напильника), выступающей части, затем закруглить переднюю часть ограничителя глубины (рис. 14), обращая внимание на то, чтобы НЕ стачивать также зубец защиты от обратного удара (рис. 15). Каждые 30 часов работы Каждые 2-3 часа работы Проверить нож, если необходимо, тщательно очистить отверстия смазки (рис. 5) и направляющий желоб (рис. 6), в том случае, если он изношен или имеет избыточные желоба, заменить его. Регулярно выполняйте чистку ведущей звездочки и проверяйте степень ее износа. (Рис.7). Смазать колесико ножа консистентной смазкой для подшипников, через указанное отверстие (рис. 8). Относить машину в уполномоченный Центр техпомощи для общей переборки и контроля устройств торможения.

Храните устройство в прохладном, сухом, недоступном для детей месте. Хранение на открытом воздухе противопоказано.

H. ТЕХНИКИ СПИЛИВАНИЯ Во время работы следует избегать: (рис. 1) - Пилить ствол в таких ситуациях, когда он может сломаться во время резки (дерево в натяжении, сухие деревья, и т. д.): неожиданный перелом может быть очень опасен. - Застревания ножа или цепи во время резки: если это произойдет, отсоединить машину от сети питания и постараться поднять ствол, прилагая усилие при помощи подходящего инструмента; не старайтесь освободить машину, тряся ее или потянув, поскольку Вы можете повредить машину или нанести себе травмы. - Ситуаций, могущих благоприятствовать обратному удару реакции. - использования пилы выше высоты плеча - распиливания дерева с посторонними предметами в нем, например, гвоздями Во время работы: (рис. 1) -Если Вы работаете на почве под уклоном, работайте, находясь перед стволом, так, чтобы дерево не могло Вас ударить при падении. - В случае валки дерева всегда следует завершить Вашу работу: частично спиленное дерево может сломаться. - По окончании каждого реза Вы заметите значительное изменение необходимой для удержания машины силы, соблюдайте повышенную осторожность, чтобы не потерять над ней контроль. В приведенном далее тексте описаны два типа резки: Резка с цепью в натяжении (сверху вниз) (рис. 2), создающая риск неожиданного смещения машины по направлению к стволу с потерей контроля. Если возможно, следует использовать крюк во время резки. Резка с цепью при надавливании (снизу вверх) (рис. 3): риск неожиданного смещения машины по направлению к оператору, с риском удара, или контакта участка риска со стволом, с последующим обратным ударом реакции; соблюдать повышенную осторожность во время резки. Наиболее надежный способ использования машины – это блокировка ствола на козлах, с резкой сверху вниз и работая вне пределов опоры. (рис. 4) Использование крюка Когда возможно, использовать крюк для более надежной резки: ввести крюк в кору или в поверхностную часть ствола, чтобы лучше контролировать машину. Далее приведены типичные процедуры, применяемые в определенных ситуациях. Однако всякий раз необходимо оценивать, насколько описанная ситуация соответствует Вашему конкретному случаю, и как выполнить рез с наименьшим риском. Ствол на земле (Риск дотронуться цепью до почвы в конце реза). (рис. 5) Пилить сверху вниз через весь ствол. Действовать с осторожностью в конце резки, чтобы избежать столкновения цепи с землей. Если возможно, закончить резку на 2/3 толщины ствола, перевернуть ствол и распилить оставшуюся часть сверху вниз, для ограничения риска контакта с землей. Ствол, положенный на землю одним концом (Риск перелома во время резки) (рис. 6) Начинать резку снизу приблизительно на 1/3 диаметра, закончить резку сверху, направляясь навстречу уже выполненному разрез. Ствол, положенный двумя концами (Риск сдавливания цепи) (рис. 7) Начинать резку сверху приблизительно на 1/3 диаметра. Закончить резку снизу, направляясь навстречу уже выполненному разрезу. Ствол на склоне. Всегда стойте на возвышающейся от бревна стороне. Для достижения полного контроля при сквозной резке необходимо снизить давление шины на ствол ближе к концу резки, не ослабляя захвата на ручках пилы. Не допускайте касания земли цепью. Валка деревьев ВНИМАНИЕ!: не пытаться производить валку, если у Вас нет достаточного опыта, и в любом случае никогда не валить стволы с диаметром, превышающим длину ножа! Эта операция выполняется только опытными пользователями с соответствующими приспособлениями. Цель валки – дать дереву упасть в наилучшее положение для последующей обрубки веток и распиливания ствола на части. (Избегать ситуации, когда одно дерево, при падении, запутывается в другом дереве. Очень опасно сваливать запутавшееся дерево.) Вы должны определить наилучшее направление падения, оценив: что находится вокруг дерева, его наклон, изгиб, направление ветра и концентрацию веток. Не следует недооценивать наличие сухих или сломанных веток, которые могут отсоединиться во время валки дерева и представлять собой опасность. ВНИМАНИЕ! Во время операции валки в критических условиях, немедленно поднять противошумовую защиту сразу после резки, для определения необычного шума и возможных предупреждающих сигналов. Предварительные операции перед резкой и определение пути к отступлению Удалите ветки, мешающие работе (рис. 8), начинайте работать сверху вниз, так, чтобы ствол располагался между Вами и машиной, удаляйте наиболее сложные ветви по частям. Удалите растительность вокруг дерева и проверьте наличие возможных препятствий (камни, корни, ямы, и т. д.), чтобы иметь маршрут для отступления (используемый во время падения дерева); следует смотреть рисунок (рис. 9) для определения направления, которого следует придерживаться (A направление, предусмотренное для падения дерева. B. Путь к отступлению C. Зона риска) ВАЛКА ДЕРЕВА (рис. 10) Для того, чтобы обеспечить контроль за падением дерева, следует выполнить следующие резы: Направляющий рез, выполняемый первым, для определения направления падения дерева: Выполнить сначала ВЕРХНЮЮ ЧАСТЬ направляющего реза на стороне, куда должно упасть дерево. Находиться справа от дерева и резать с натянутой цепью. Затем выполнить НИЖНЮЮ ЧАСТЬ направляющего реза, который должен закончиться в конце верхней части. Глубина направляющего реза должна составлять 1/4 диаметра ствола, с углом между верхним резом и нижним резом минимум 45°. Встреча двух резов называется «линия направляющего реза». Линия должна быть совершенно горизонтальной и с прямым углом (90°) по отношению к направлению падения. Рез валки, выполняемый для того, чтобы свалить дерево, выполняется на высоте 3-5 см над нижней частью линии направляющего реза и завершается на 1/10 ствола от него. Следует находиться слева от дерева и резать с натянутой цепью, используя крюк. Проверить, что дерево не движется в другом направлении, отличающемся от предусмотренного для падения направления. Как только возможно, вставить клин для валки в разрез. Не разрезанная часть ствола считается точкой опоры, и является “шарниром”, который направляет дерево при падении; в том случае, если эта часть недостаточна, не прямая или полностью перепилена, отсутствует возможность контроля за падением дерева (очень опасно!). Поэтому необходимо, чтобы различные резы выполнялись с большой точностью. По окончании резки, дерево должно начать падение, если это требуется, следует помочь клином или рычагом валки. Срезание веток После того, как дерево спилено, приступить к срезанию веток, то есть удалению веток со ствола. Не следует недооценивать данную операцию, поскольку большая часть несчастных случаев, вызванных обратным ударом реакции происходит именно во время срезания веток, поэтому необходимо обратить внимание на положение конца ножа во время резки и работать с левой части ствола.

В данной главе приводится информация, полезная для поддержания характеристик экологической совместимости, заложенных на этапе проектирования машины, сведения по правильному использованию машины и вывозу на свалку масел и топлива ИСПОЛЬЗОВАНИЕ МАШИНЫ Операции по наполнению бака масла должны выполняться так, чтобы не приводить к разлитию в окружающую среду масла цепи. ПЕРИОДЫ ДОЛГОГО НЕИСПОЛЬЗОВАНИЯ В случае долгого неиспользования, сливать содержимое из бака масла цепи. ВЫВОЗ НА СВАЛКУ Не бросать не работающую машину в окружающей среде, а сдавать на свалку в уполномоченные для сбора отходов организации, согласно действующему законодательству. на изделии или на упаковке показывает, что это изделие нельзя выбрасывать вместе с бытовым мусором. Вместо этого оно должно быть отнесено на подходящий сборный пункт для утилизации электрического и электронного оборудования. Обеспечив, чтобы это изделие было выброшено правильным образом, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья людей, что могло бы случиться при неправильном обращении с этим изделием, выброшенным в бытовой мусор. Для более подробной информации об утилизации этого изделия, пожалуйста, свяжитесь с офисом Вашего местного совета, службой удаления бытового мусора или с магазином, где Вы приобрели это изделие. J. ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ Двигатель Двигатель

Проверить наличие тока в сети питания Проверить, что вилка вставлена Проверить, что не кабель, не удлинитель не были повреждены Проверить, что тормоз цепи не Проверьте, чтобы цепь была правильно собрана и натянута Проверить смазку цепи, как описано в главах F и G Проверить, что цепь Проверьте, чтобы тепловой выключатель был включен Обратиться в уполномоченный Центр техпомощи
