MANUAL DE UTILIZARE CSE 2040 MC CULLOCH

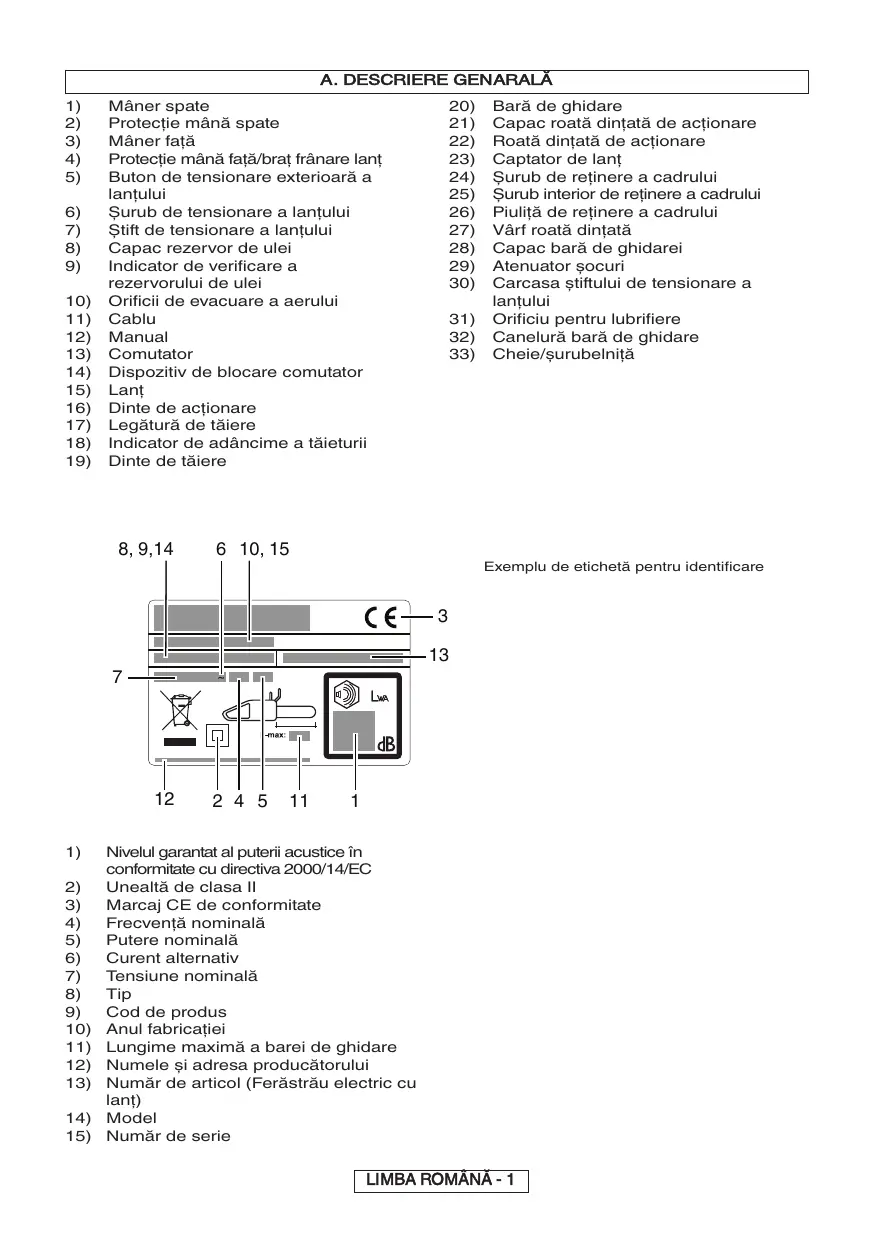

10) 11) 12) 13) 14) 15) 16) 17) 18) 19) 20) 21) 22) 23) 24) 25) 26) 27) 28) 29) 30) Mâner spate Protecţie mână spate Mâner faţă Protecţie mână faţă/braţ frânare lanţ Buton de tensionare exterioară a lanţului Șurub de tensionare a lanţului Știft de tensionare a lanţului Capac rezervor de ulei Indicator de verificare a rezervorului de ulei Orificii de evacuare a aerului Cablu Manual Comutator Dispozitiv de blocare comutator Lanţ Dinte de acţionare Legătură de tăiere Indicator de adâncime a tăieturii Dinte de tăiere 8, 9,14 31) 32) 33) Bară de ghidare Capac roată dinţată de acţionare Roată dinţată de acţionare Captator de lanţ Șurub de reţinere a cadrului Șurub interior de reţinere a cadrului Piuliţă de reţinere a cadrului Vârf roată dinţată Capac bară de ghidarei Atenuator șocuri Carcasa știftului de tensionare a lanţului Orificiu pentru lubrifiere Canelură bară de ghidare Cheie/șurubelniţă 6 10, 15 Exemplu de etichetă pentru identificare

Nivelul garantat al puterii acustice în conformitate cu directiva 2000/14/EC Unealtă de clasa II Marcaj CE de conformitate Frecvenţă nominală Putere nominală Curent alternativ Tensiune nominală Tip Cod de produs Anul fabricaţiei Lungime maximă a barei de ghidare Numele și adresa producătorului Număr de articol (Ferăstrău electric cu lanţ) Model Număr de serie

Avertisment! Citiţi cu atenţie manualul de instrucţiuni Direcţia corectă a dinţilor de tăiere. Cizme de protecţie Întotdeauna ţineţi mașina cu două mâini Ochelari sau ecran de protecţie, cască de protecţie și protecţie antifonică Pericol de recul Nu expuneţi mașina la ploaie sau umezeală. Mănuși de protecţie împotriva tăierii Ulei de lanţ Pantaloni lungi de protecţie împotriva tăierii Feriţi de...... Frână pentru lanţ: dezactivată, activată Opriţi mașina Decuplaţi fişa înainte de ajustare sau curăţare Scoateţi imediat fişa din conector în cazul în care cablul este deteriorat sau tăiat 10 m Ţineţi la distanţă trecătorii Risc de electrocutare Avertismente generale de siguranţă pentru unelte electrice AVERTISMENT Citiţi toate avertismentele de siguranţă și toate instrucţiunile. Nerespectarea avertismentelor și instrucţiunilor poate duce la electrocutări, incendii și/sau răniri grave. Păstraţi toate avertismentele și instrucţiunile pentru o referinţă ulterioară. Termenul de “unealtă electrică” din avertismente se referă la unealta electrică alimentată de la reţea (prin cablu) sau la unealta electrică alimentată de la acumulator (fără cablu).

1) Siguranţa locului de muncă

a) Menţineţi locul de muncă curat și bine iluminat. Zonele aglomerate și întunecate atrag accidentele. b) Nu utilizaţi uneltele electrice în atmosfere explozive, cum ar fi prezenţa lichidelor inflamabile, a gazelor sau prafului. Uneltele electrice produc scântei care pot aprinde praful sau vaporii. c) Ţineţi copiii și alte persoane la depărtare în timp ce utilizaţi unealta electrică. Distragerea atenţiei dumneavoastră poate duce la pierderea controlului asupra produsului.

2) Siguranţa electrică

a) Fișa uneltei electrice trebuie să se potrivească cu conectorul. Niciodată nu modificaţi fișa în niciun fel. Nu folosiţi niciun fel de fișe adaptoare pentru unelte electrice legate la împământare (masă). Fișele nemodificate și conectoarele potrivite reduc riscul electrocutărilor. b) Evitaţi atingerea suprafeţelor împământate sau legate la masă, cum ar fi conducte, radiatoare, mașini de gătit și frigidere. Riscul electrocutării este mai mare dacă corpul dumneavoastră este legat la împămânaret sau la masă. c) Nu expuneţi uneltele electrice la ploaie sau condiţii de umezeală. Apa infiltrată într-o unealtă electrică crește riscul electrocutării. d) Nu întindeţi excesiv cablul. Nu folosiţi niciodată cablul pentru transportarea, tragerea sau deconectarea uneltei electrice. Ţineţi cablul la depărtare de căldură, ulei, margini ascuţite sau piese aflate în mișcare. Cablurile deteriorate sau încurcate cresc riscul electrocutării. e) Dacă utilizaţi o unealtă electrică în aer liber, folosiţi un cablu prelungitor potrivit pentru utilizarea aplicaţiilor în aer liber. Folosirea unui cablu potrivit pentru utilizarea în aer liber reduce riscul electrocutării. f) Dacă utilizarea uneltei electrice într-un loc umed este inevitabilă, folosiţi o sursă de alimentare protejată la curentul rezidual (RCD). Utilizarea unui RCD reduce riscul electrocutării.

3) Siguranţa personală

a) Fiţi vigilent, urmăriţi lucrul și menţineţi-vă simţul realităţii atunci când folosiţi o unealtă electrică. Nu folosiţi o unealtă electrică dacă sunteţi obosit, sub influenţa drogurilor, alcoolului sau medicamentelor. Un moment de neatenţie în timpul utilizării uneltelor electrice poate duce la rănire gravă.

b) Folosiţi echipament de protecţie personală. Purtaţi întotdeauna ochelari de protecţie. Echipamentul de protecţie, cum ar fi mască împotriva prafului, încălţăminte de protecţie nealunecoasă, cască de protecţie sau căști de protecţie auditivă, folosit în condiţiile corespunzătoare, reduce riscul rănirilor. c) Preveniţi pornirea accidentală. Asiguraţi-vă să poziţionaţi comutatorul în poziţia oprit înainte de a conecta dispozitivul la sursa de alimentare și sau acumulator, sau înainte de ridicare sau transport. Transportul uneltelor electrice cu degetul pe comutator sau alimentarea acestora cu comutatorul pe poziţia pornit poate duce la accidente. d) Îndepărtaţi orice cheie de ajustare sau cheie fixă înainte de pornirea dispozitivului. O cheie fixă sau una de ajustare atașată la o piesă rotativă a uneltelor electrice poate duce la rănire. e) Nu vă întindeţi prea mult. Menţineţi permanent o poziţie a picioarelor corespunzătoare și un echilibru. Aceasta permite un control mai bun al uneltei electrice în situaţii neașteptate. f) Purtaţi haine corespunzătoare. Nu purtaţi îmbrăcăminte neajustată sau bijuterii. Menţineţi-vă părul, îmbrăcămintea și mănușile la depărtare de părţile aflate în mișcare. Îmbrăcămintea largă sau părul lung pot fi prinse de părţile aflate în mișcare. g) Dacă dispozitivele sunt livrate pentru conectarea la utilităţile de extragere și colectare a prafului, asiguraţi-vă că acestea sunt conectate și utilizate corespunzător. Folosirea dispozitivelor de colectare

5. Lucrările de service

a) Permiteţi efectuarea lucrărilor de service numai persoanelor calificate, folosind numai piese de schimb identice. Acest lucru va asigura menţinerea siguranţei în funcţionarea uneltei electrice. Avertismente de siguranţă pentru ferăstrăul cu lanţ:

• Feriţi orice parte a corpului de lanţul ferăstrăului când ferăstrăul funcţionează. Înainte de a porni ferăstrăul cu lanţ, asiguraţi-vă că lanţul ferăstrăului nu atinge nimic. Un moment de neatenţie în timpul utilizării ferăstrăului cu lanţ poate provoca prinderea îmbrăcămintei sau corpului în lanţul ferăstrăului.

• Ţineţi întotdeauna ferăstrăul cu lanţ cu mâna dreaptă pe mânerul din spate şi cu mâna stângă pe mânerul din faţă. Ţinerea ferăstrăului cu lanţ cu mâinile inversate creşte riscul rănirii şi trebuie evitată întotdeauna.

• Apucaţi unealta electrică numai de suprafeţele de prindere izolate, întrucât lanţul fierăstrăului poate atinge firele ascunse sau cablul de alimentare. Lanţul fierăstrăului care atinge firele aflate sub tensiune transformă piesele metalice în componente aflate sub tensiune şi pot curenta operatorul.

• Purtaţi ochelari de protecţie şi căşti de protecţie auditivă. Este recomandată utilizarea echipamentelor suplimentare de protecţie pentru cap, mâini şi picioare. O îmbrăcăminte de protecţie adecvată va diminua rănirile cauzate de resturile aruncate sau de atingerea accidentală a lanţului ferăstrăului. Pot fi procurate de la un furnizor local a prafului poate reduce pericolele legate de praf. de echipamente de lucru.
• Nu utilizaţi un ferăstrău cu lanţ atunci când vă aflaţi pe un copac. Utilizarea unui ferăstrău cu lanţ în electrică potrivită va efectua mai bine și mai sigur munca la sarcina pentru care a fost proiectată.

• Menţineţi întotdeauna o poziţie stabilă pe picioare şi folosiţi ferăstrăul cu lanţ doar dacă vă aflaţi pe o suprafaţă fixă, sigură şi plană. Suprafeţele

4) Utilizarea și întreţinerea uneltelor electrice

a) Nu forţaţi unealta electrică. Folosiţi unealta electrică potrivită pentru munca pe care o efectuaţi. O unealtă b) Nu folosiţi unealta electrică dacă comutatorul nu o pornește și nu o oprește. Orice unealtă electrică ce nu poate fi controlată prin comutator este periculoasă și trebuie reparată. timp ce vă aflaţi pe un copac poate provoca răniri. alunecoase sau instabile cum ar fi scările pot cauza pierderea echilibrului sau a controlului ferăstrăului cu lanţ. c) Deconectaţi fișa uneltei electrice de la sursa de alimentare și/sau acumulator înainte de a efectua orice ajustări, schimbări de accesorii sau depozitare. Asemenea măsuri preventive reduc

• Dacă tăiaţi o creangă tensionată fiţi atent la reculul acesteia. În momentul eliberării tensiunii fibrelor d) Depozitaţi uneltele neutilizate astfel încât să nu fie accesibile copiilor și nu permiteţi persoanelor care nu cunosc funcţionarea uneltei electrice sau aceste instrucţiuni să utilizeze echipamentul. Uneltele

• Fiţi deosebit de vigilenţi dacă tăiaţi tufişuri şi puieţi. riscul pornirii accidentale a uneltei electrice. electrice sunt periculoase în mâinile utilizatorilor neinstruiţi. e) Întreţineţi uneltele electrice. Verificaţi alinierea sau fixarea corespunzătoare a părţilor aflate în mișcare, eventualele rupturi și orice alte situaţii care pot afecta utilizarea uneltei electrice. Reparaţi uneltele electrice înainte de utilizare, dacă sunt deteriorate. Multe accidente sunt provocate de unelte electrice neîntreţinute corespunzător. f) Menţineţi componentele de tăiere ascuţite și curate. Componentele de tăiere întreţinute corespunzător, cu lame de tăiere ascuţite, se blochează mai greu și sunt mai ușor de controlat. g) Folosiţi unealta electrică, piesele acesteia etc. în conformitate cu aceste instrucţiuni, luând în considerare condiţiile de lucru și munca pe care o efectuaţi. Folosirea uneltei electrice pentru operaţii lemnului, creanga tensionată ar putea lovi operatorul şi/sau să scoată ferăstrăul cu lanţ de sub control. Materialul subţire ar putea prinde lanţul ferăstrăului şi acesta poate fi tras către dumneavoastră sau ar putea să vă dezechilibreze.

• Purtaţi ferăstrăul cu lanţ de la mânerul din faţă, cu lanţul ferăstrăului decuplat şi îndepărtat de corpul dumneavoastră. Dacă transportaţi sau depozitaţi ferăstrăul cu lanţ, fixaţi întotdeauna capacul barei de ghidare. Manipularea corespunzătoare a ferăstrăului cu lanţ reduce probabilitatea contactului accidental cu lanţul ferăstrăului aflat în mişcare.

• Urmaţi instrucţiunile de lubrifiere, de tensionare a lanţului şi de schimbare a accesoriilor. Lanţul tensionat sau lubrifiat în mod necorespunzător ar putea să se rupă sau ar putea creşte riscul unui recul.

• Menţineţi mânerele uscate, curate şi lipsite de ulei sau alte materiale de gresare. Mânerele cu materiale de gresare sau uleioase sunt alunecoase şi provoacă pierderea controlului. diferite de cele pentru care a fost proiectată poate duce la situaţii periculoase.

• Tăiaţi doar lemn. Nu folosiţi ferăstrăul cu lanţ pentru scopuri pentru care nu a fost proiectat. De exemplu: nu folosiţi ferăstrăul cu lanţ pentru tăierea plasticului, zidăriei sau a materialelor de construcţie altele decât lemnul. Folosirea ferăstrăului cu lanţ pentru operaţii diferite de cele pentru care a fost proiectată poate duce la situaţii periculoase. Cauze şi metode de prevenire de către operator ale unui recul: Reculul poate să apară atunci când vârful sau extremitatea cadrului de protecţie atinge un obiect sau când lemnul se strânge şi prinde lanţul ferăstrăului în tăietură. Contactul extremităţii în unele cazuri poate duce la o reacţie inversă rapidă, lovind cadrul de ghidare în sus şi înapoi spre operator. Prinderea lanţului ferăstrăului de-a lungul părţii de sus a cadrului de ghidare poate împinge rapid cadrul înapoi spre operator. Oricare din aceste reacţii poate duce la pierderea controlului asupra ferăstrăului, cauzând rănire gravă. Nu vă bazaţi exclusiv pe dispozitivele de siguranţă montate pe ferăstrăul dumneavoastră. Ca utilizator de ferăstrău,trebuie să respectaţi câţiva paşi pentru a menţine lucrările de tăiere ferite de accidente sau răniri. Reculul este rezultatul utilizării greşite şi/sau al procedurilor sau condiţiilor de utilizare incorecte şi pot fi evitate prin luarea unor măsuri de precauţie arătate mai jos:

Menţineţi o forţă de prindere fermă, cu degetele de jur împrejurul mânerelor ferăstrăului cu lanţ, cu ambele mâini pe ferăstrău şi poziţionaţi-vă corpul şi braţele astfel încât să vă permită să rezistaţi la forţele de recul. Forţele de recul pot fi controlate de către operator, dacă se iau măsurile corespunzătoare de precauţie. Nu scăpaţi din mâini lanţul cu ferăstrău.

• Nu vă aplecaţi peste şi nu tăiaţi peste înălţimea umărului. Aceasta ajută la prevenirea contactului accidental al vârfului şi asigură un control mai bun al ferăstrăului cu lanţ în situaţii neaşteptate.

• Utilizaţi doar cadre şi lanţuri de înlocuire specificate de producător. Cadrele şi lanţurile de înlocuire necorespunzătoare pot duce la ruperea lanţului şi/sau recul.

Urmaţi instrucţiunile producătorului pentru ascuţire şi întreţinere referitoare la ferăstrăul cu lanţ. Reducerea înălţimii indicatorului de adâncime poate duce la un recul mai puternic. Recomandări suplimentare privind siguranţa

1. Utilizarea manuală. Toate persoanele care

utilizează această maşină trebuie să citească în întregime manualul utilizatorului cu atenţie sporită. Manualul utilizatorului trebuie livrat împreună cu maşina în cazul vânzării sau închirierii către o altă persoană. Precauţiile înaintea utilizării maşinii. Nu permiteţi niciodată utilizarea acestei maşini de către persoane care nu sunt familiarizate perfect cu instrucţiunile din manual. Persoanele neexperimentate trebuie să urmeze o perioadă de instruire exclusiv pe o capră de tăiat lemne. Verificările de control. Verificaţi maşina cu atenţie înaintea fiecărei utilizări, în special dacă a fost supusă unui impact puternic sau dacă apar semne de funcţionare defectuoasă. Efectuaţi toate operaţiile descrise în capitolul “Întreţinere şi depozitare – Înainte de fiecare utilizare”.

4. Reparaţiile şi întreţinerea.

Toate piesele maşinii care pot fi înlocuite personal sunt prezentate exact în capitolul de instrucţiuni “Asamblarea/dezasamblarea”. Dacă este necesară, înlocuirea celorlalte piese ale maşinii trebuie realizată exclusiv de către un Centru de Service Autorizat.

5. Îmbrăcămintea. (fig 1) În timpul utilizării acestei

maşini, utilizatorul trebuie să poarte următoarea îmbrăcăminte individuală autorizată de protecţie: îmbrăcăminte de protecţie strânsă, bocanci de siguranţă cu talpă aderentă, şi cu protecţie a degetelor de la picioare împotriva loviturilor şi tăieturilor, mănuşi cu protecţie împotriva tăieturilor şi vibraţiilor, ochelari de protecţie sau vizor de siguranţă, dopuri de protecţie pentru urechi şi cască de protecţie (dacă există pericolul apariţiei unor obiecte căzătoare). Pot fi procurate de la un furnizor local de echipamente de lucru.

6. Precauţii privind sănătatea – vibraţii şi niveluri de

zgomot. Luaţi în considerare restricţiile referitoare la zgomot în zona înconjurătoare. Utilizarea îndelungată a maşinii expune utilizatorul la vibraţii care pot genera „fenomenul degetelor albe” (Fenomenul Raynaud), sindromul de tunel carpian şi alte perturbări similare.

7. Precauţii privind sănătatea – Agenţi chimici. Folosiţi

ulei aprobat de către producător.

8. Precauţii privind sănătatea - Căldura. În timpul

utilizării, roata dinţată şi lanţul pot atinge temperaturi foarte ridicate, aveţi grijă să nu atingeţi aceste piese cât timp sunt fierbinţi.

9. AVERTISMENT! Această maşină produce un câmp

electromagnetic în timpul funcţionării. Acest câmp ar putea interfera în unele circumstanţe cu implanturile medicale active sau pasive. Pentru a reduce riscul unei răniri grave sau letale, recomandăm persoanelor cu implanturi medicale să consulte medicul şi producătorul implantului medical înainte de utilizarea acestei maşini. Precauţii privind transportul şi depozitarea. (fig 2) De fiecare dată când zona de lucru este mutată, deconectaţi maşina de la alimentare şi activaţi levierul de frână pentru lanţ. Montaţi capacul barei de ghidare de fiecare dată înainte de transport sau depozitare. Purtaţi întotdeauna maşina în mână, cu bara orientată spre înainte, sau în cazul transportului maşinii într-un vehicul, fixaţi-o sigur pentru a preveni deteriorarea. Reacţia de recul. (fig 3) Reacţia de recul constă într-o acţiune violentă către sus şi înapoi a barei către utilizator. Acest lucru se întâmplă de obicei dacă partea superioară a vârfului barei (denumită „zona de pericol de recul” ) (a se vedea marcajul roşu de pe bara de ghidare) atinge un obiect sau dacă lanţul se blochează în lemn. Reculul poate provoca pierderea controlului maşinii de către utilizator, provocând accidente periculoase sau chiar mortale. Levierul de frână pentru lanţ şi celelalte dispozitive de siguranţă nu sunt suficiente pentru protejarea utilizatorului de răniri: utilizatorul trebuie să fie conştient de condiţiile care pot provoca reacţia şi să le prevină prin acordarea unei atenţii mărite, conform experienţei, împreună cu o utilizare prudentă şi corespunzătoare a maşinii (de exemplu: niciodată nu tăiaţi mai multe ramuri în acelaşi timp, deoarece acest lucru poate cauza un impact accidental în “zona de pericol de recul” Siguranţa locului de muncă

1. Nu permiteţi niciodată copiilor sau persoanelor

nefamiliarizate cu aceste instrucţiuni să utilizeze produsul. Reglementările locale pot restricţiona vârsta utilizatorului.

2. Folosiţi produsul doar în modul şi pentru funcţiile

descrise în aceste instrucţiuni.

3. verificaţi întreaga zonă de lucru pentru depistarea

oricărei surse de pericol (ex.: drumuri, cărări, cabluri electrice, copaci periculoşi etc.)

4. Ţineţi la depărtare toate persoanele şi animalele de

zona de lucru (dacă este necesar, înconjuraţi zona şi folosiţi semne de avertizare), la o distanţă minimă de 2,5 ori înălţimea trunchiului; în niciun caz mai mică de zece metri.

5. Operatorul sau utilizatorul este responsabil pentru

accidentele sau pericolele care ameninţă celelalte persoane sau bunurile acestora. Siguranţa electrică

1. Este recomandat să utilizaţi o sursă de alimentare

protejată la curentul rezidual (R.C.D.) cu un curent de decuplare nu mai mare de 30 mA. Chiar şi cu instalarea unei R.C.D., siguranţa 100 % nu poate fi garantată, iar practicile privind munca în siguranţă trebuie urmate totdeauna. Verificaţi R.C.D.-ul de fiecare dată înainte de utilizare.

2. Înainte de utilizare, verificaţi cablul pentru depistarea

deteriorărilor şi înlocuiţi-l dacă apar semne de deteriorare sau de îmbătrânire.

3. Nu folosiţi produsul dacă cablurile sunt deteriorate

4. Decuplaţi imediat de la sursa de alimentare dacă

cablul este tăiat sau dacă izolarea este deteriorată. Nu atingeţi cablul electric înainte de decuplarea de la alimentarea electrică. Nu reparaţi un cablu tăiat sau deteriorat. Duceţi produsul la un Centru de Service Autorizat pentru înlocuirea cablului.

5. Prelungitorul trebuie desfăcut; cablurile înfășurate

se pot supraîncălzi și pot reduce eficienţa produsului.

6. Asiguraţi-vă întotdeauna că cablul/cablul prelungitor

se află în spatele utilizatorului, garantând faptul că acesta nu creează o sursă de pericol pentru utilizator sau pentru alte persoane şi verificaţi ca acesta să nu poată fi deteriorat (de căldură, obiecte ascuţite, margini ascuţite, ulei etc.);

7. Aşezaţi cablul astfel încât să nu se prindă pe crengi

sau alte obiecte asemănătoare în timpul tăierii.

8. Decuplaţi întotdeauna alimentarea înainte de a

deconecta orice fişă, conector de cablu sau cablu prelungitor.

9. Decuplaţi, deconectaţi fişa de la alimentare şi

verificaţi cablul de alimentare cu electricitate pentru depistarea deteriorărilor sau îmbătrânirii înainte de a înfăşura cablul pentru depozitare. Nu reparaţi un cablu deteriorat. Duceţi produsul la un Centru de Service Autorizat pentru înlocuirea cablului.

10. Scoateţi fişa de la alimentare înainte de a lăsa

produsul nesupravegheat pentru orice perioadă de timp.

11. Înfăşuraţi întotdeauna cablul cu grijă, prevenind

12. Folosiţi doar alimentare de CA, afişată pe eticheta

de identificare a produsului.

13. Ferăstrăul cu lanţ este izolat dublu, conform

EN60745-1 şi EN60745-2-13. În nicio condiţie, nu se va conecta nicio împământare la nicio piesă a produsului. Cablurile

1. Cablurile de alimentare şi prelungitoarele sunt

disponibile la Centrul de service autorizat local

2. Folosiţi doar cabluri prelungitoare aprobate

3. Cablurile şi conductoarele prelungitoare se vor

utiliza doar dacă sunt destinate utilizării în exterior.

4. Dacă doriţi să folosiţi un cablu prelungitor când

folosiţi produsul, se vor folosi numai următoarele dimensiuni de cablu. Modele CSE1835, CSE1935S: - 5,0 mm2 : lungime max. 40 m - 5,0 mm2 : lungime max. 60 m - 8,0 mm2 : lungime max. 100 m Modele CSE2040, CSE2040S: - 5,0 mm2 : lungime max. 50 m - 8,0 mm2 : lungime max. 90 m C. DESCRIEREA DISPOZITIVELOR DE SIGURANŢĂ ALE ECHIPAMENTULUI

DISPOZITIVUL DE BLOCARE A COMUTATORULUI

Mașina este echipată cu un dispozitiv (fig. 1) care, atunci când este dezactivat, împiedică apăsarea comutatorului, prin urmare prevenind pornirea accidentală. ACŢIUNEA DE FRÂNARE A LANŢULUI LA ELIBERAREA COMUTATORULUI Mașina este echipată cu un dispozitiv care blochează lanţul imediat după eliberarea comutatorului; Dacă acest dispozitiv nu funcţionează tot timpul, mașina NU se va utiliza și se va duce la un Centru de Service Autorizat. PROTECŢIA MÂINII DIN FAŢĂ / BRAŢUL DE FRÂNARE

Protecţia mâinii din faţă (fig. 2) este proiectată să prevină intrarea în contact a mâinii stângi cu lanţul (în situaţia în care mașina este ţinută corect conform instrucţiunilor). Protecţia mâinii din faţă acţionează și ca frână pentru lanţ, incluzând un dispozitiv care blochează lanţul în mai puţin de 0,15 secunde în caz de recul. Frâna lanţului este eliberată atunci când protecţia mâinii din faţă este trasă înapoi și fixată în poziţia sa (lanţul poate să se rotească). Frâna lanţului este dezactivată atunci când protecţia mâinii din faţă este împinsă înainte (lanţul este blocat). Frâna lanţului poate fi activată cu ajutorul încheieturii mâinii stângi prin împingerea înainte sau atunci când încheietura mâinii intră în contact cu protecţia mâinii stângi ca rezultat al unui recul. Când mașina este folosită cu cadrul în poziţie orizontală, de exemplu, în timpul tăierii unui arbore, frâna lanţului asigură o protecţie mai redusă. (fig. 3). N.B.: Când frâna de lanţ este activată, un comutator de siguranţă întrerupe curentul prin motor. Eliberarea frânei de lanţ în timp ce comutatorul este apăsat cauzează pornirea mașinii.

Această mașină este echipată cu un captator de lanţ (fig.

4) amplasat sub roata dinţată. Acest mecanism are rolul

de a opri mișcarea lanţului spre înapoi în cazul în care lanţul se rupe sau sare de pe rola de antrenare. Aceste situaţii pot fi evitate prin tensionarea corectă a lanţului (consultaţi capitolul “D. Asamblarea / dezasamblarea”).

PROTECŢIA MÂINII DIN SPATE

Aceasta are rolul de a proteja (fig. 5) mâna în cazul în care lanţul se rupe sau sare de pe rola de antrenare.

Metodele de asamblare sunt diferite în funcţie de tipul mașinii dumneavoastră, prin urmare consultaţi cu atenţie ilustraţiile și tipul mașinii marcat pe etichetă. Asamblaţi mașina cu mare grijă pentru a vă asigura că operaţia este executată corect.

1. Verificaţi ca frâna lanţului să nu fie activată. Dacă este activată, dezactivaţi-o.

2a. Deşurubaţi piuliţa de fixare a barei şi îndepărtaţi capacul pinionului de lanţ al mecanismului de antrenare. 2b. Deşurubaţi clapeta de fixare a barei şi îndepărtaţi capacul pinionului de lanţ al mecanismului de antrenare. 3 Poziţionaţi lanţul peste bară, începând de la pinionul de lanţ frontal, fixându-l în canelura tijei de ghidare. Atenţie! Asiguraţi-vă că partea ascuţită a dinţilor de tăiere este orientată în direcţia înainte pe partea superioară a barei. Purtaţi mănuşi. 4a. Asiguraţi-vă că bolţul întinzător al lanţului este cât mai departe înspre înapoi de pinionul de lanţ al mecanismului de antrenare. Montaţi bara pe şurubul de fixare al barei şi pe bolţul întinzător al lanţului şi poziţionaţi lanţul peste pinionul de lanţ al mecanismului de antrenare. 4b. Rotiţi roata metalică de deplasare în sensul invers acelor de ceasornic cât mai departe posibil. Montaţi bara pe şurubul de fixare al barei şi poziţionaţi lanţul peste pinionul de lanţ al mecanismului de antrenare. Puneţi la loc capacul pinionului de lanţ al mecanismului de antrenare, asigurându-vă că dinţii mecanismului de antrenare al lanţului sunt antrenaţi în pinionul de lanţ al mecanismului de antrenare în şanţul de direcţie. 5a. Înșurubaţi piuliţa de fixare a cadrului cu mâna, până se strânge ușor. 5b. Înșurubaţi butonul de fixare a cadrului până se strânge ușor. 6a. Pentru a tensiona lanţul, rotiţi spre dreapta șurubul de tensionare a lanţului folosind cheia/șurubelniţa furnizată. Pentru a reduce tensionarea lanţului, rotiţi spre stânga (întimpul acestei operaţii, ţineţi vârful cadrului ridicat în sus) 6b. Pentru a tensiona lanţul, rotiţi spre dreapta butonul de tensionare exterior a lanţului. Pentru a reduce tensionarea lanţului, rotiţi spre stânga butonul (în timpul acestei operaţii, ţineţi vârful cadrului ridicat în sus).

7. Tensionaţi lanţul până când acesta este tensionat corect. Trageţi lanţul de pe cadru și asiguraţi-vă că deplasarea

măsoară aproximativ 2-3 mm. 8a. Strângeţi piuliţa de fixare a cadrului folosind cheia/șurubelniţa furnizată. 8b. Strângeţi cadrul până când acesta este bine fixat. Tensionarea prea puternică a lanţului va suprasolicita motorul, cauzând defectarea lui, tensionarea insuficientă poate provoca sărirea lanţului de pe rolă, în timp ce un lanţ tensionat corect asigură cele mai bune caracteristici de tăiere, având și o durată de viaţă mai lungă. Verificaţi cu regularitate tensionarea lanţului întrucât lungimea lanţului tinde să crească odată cu utilizarea acestuia (mai ales atunci când lanţul este nou; după prima asamblare, tensionarea lanţului trebuie verificată după 5 minute de funcţionare); în orice caz, nu tensionaţi lanţul imediat după utilizare, ci așteptaţi până când acesta se răcește. În cazurile în care lanţul slăbit trebuie reglat, întotdeauna deșurubaţi piuliţa/șurubul de fixare a cadrului înainte de a regla piuliţa/butonul de tensionare a lanţului; reglaţi tensionarea din lanţ și strângeţi piuliţa/șurubul de fixare a cadrului în mod corespunzător.

E. PORNIREA ȘI OPRIREA

Pornirea: apucaţi ferm mașina cu ambele mâini, eliberaţi braţul de frânare a lanţului în timp ce vă asiguraţi că mâna este tot pe mânerul din faţă, apăsaţi și ţineţi apăsat dispozitivul de blocare a comutatorului, apoi apăsaţi comutatorul (în acest moment, dispozitivul de blocare a comutatorului poate fi eliberat). Oprirea: Mașina se va opri în orice moment în care eliberaţi comutatorul. În cazul în care mașina nu se oprește, activaţi frâna lanţului, deconectaţi cablul de la priza electrică și duceţi mașina la Centrul de Service Autorizat.

F. LUBRIFIEREA CADRULUI ȘI LANŢULUI

ATENŢIE! Lubrifierea insuficientă va duce la ruperea lanţului și poate cauza răniri grave sau chiar fatale. Lubrifierea cadrului și a lanţului este realizată de o pompă automată. Consultaţi “Întreţinerea” pentru indicaţii privind asigurarea certitudinii că uleiul de lanţ este suficient distribuit. Alegerea uleiului de lanţ Nu utilizaţi niciodată ulei uzat deoarece acesta este dăunător sănătăţii, mașinii și mediului. Asiguraţi-vă că uleiul este potrivit temperaturii mediului în care unealta va fi utilizată: Pentru temperaturi sub 0°C anumite uleiuri devin mai vâscoase, supraîncărcând pompa și cauzând defecţiuni. Contactaţi Centrul de Service Autorizat local pentru sfaturi privind alegerea tipului de ulei. Umplerea rezervorului de ulei Folosiţi întotdeauna ulei nou (de tip special pentru lanţ) cu vâscozitate corespunzătoare: uleiul trebuie să aibă o bună aderenţă și să garanteze proprietăţi bune de lubrifiere atât iarna, cât și vara. Dacă nu este disponibil ulei de lanţ, poate fi utilizat ulei de transmisie EP 90. Deșurubaţi capacul rezervorului de ulei și umpleţi rezervorul cu grijă, atenţie să nu scurgă pe lângă rezervor (dacă se scurge, curăţaţi cu atenţie mașina), apoi înșurubaţi bine capacul.

G. ÎNTREŢINEREA ŞI DEPOZITAREA

Înainte de efectuarea oricăror lucrări de întreţinere sau curăţare, scoateţi fişa de la alimentare. ATENŢIE! În cazurile în care mediile de lucru sunt murdare sau cu praf, operaţiile descrise trebuie realizate mult mai frecvent decât se menţionează în instrucţiuni. Înainte de fiecare utilizare Verificaţi dacă pompa de ulei pentru lanţ funcţionează corect: îndreptaţi cadrul spre o suprafaţă curată la o distanţă de circa 20 centimetri; după funcţionarea mașinii timp de aproximativ un minut, suprafaţa ar trebui să prezinte urme clare de ulei (fig. 1). Verificaţi că nu este necesară o forţă excesivă pentru activarea sau dezactivarea frânei de lanţ. De asemenea, verificaţi că nu se activează foarte ușor și că nu este blocată. Verificaţi apoi funcţionarea frânei de lanţ după cum urmează: eliberaţi frâna de lanţ, apucaţi corect mașina cu mâinile și porniţi-o, activaţi frâna de lanţ împingând înainte protecţia mâinii din faţă cu încheietura mâinii stângi sau cu braţul dar fără să luaţi mâna de pe mâner (fig. 2). Dacă frâna de lanţ funcţionează corect, lanţul se va opri imediat. Verificaţi ca lanţul să fie corect ascuţit, se află în stare bună de funcţionare și că tensionarea lanţului este corectă. Dacă lanţul prezintă uzuri neregulate sau dacă lungimea dintelui de tăiere este de numai 3 mm lungime, lanţul trebuie înlocuit (fig. 3). Curăţaţi orificiile de evacuare a aerului pentru a preveni supraîncălzirea motorului (fig. 4). Verificaţi funcţionarea corectă a comutatorului și a dispozitivului de blocare a comutatorului (se va realiza cu frâna de lanţ eliberată): apăsaţi comutatorul și dispozitivul de blocare a comutatorului și asiguraţi-vă că acestea revin în poziţia de oprire în momentul în care sunt eliberate; verificaţi dacă nu se poate apăsa comutatorul fără activarea dispozitivului de blocare a comutatorului. Verificaţi dacă protecţia mâinii drepte și captatorul de lanţ se află în stare bună, fără defecte vizibile, cum ar fi materialul deteriorat. La fiecare 2-3 ore de utilizare Verificaţi starea cadrului, dacă este necesar curăţaţi cu atenţie orificiile de lubrifiere (fig. 5) și canalele de ghidare (fig. 6); Dacă canalul este uzat sau prezintă urme de crestături adânci, acesta trebuie înlocuit. Curăţaţi în mod regulat roata dinţată de acţionare şi verificaţi dacă nu s-a uzat excesiv (fig. 7). Lubrifiaţi vârful roţii dinţate cu vaselină pentru rulmenţi prin orificiul prezentat în ilustraţie (fig. 8). (fig. 1) Când utilizaţi mașina, evitaţi: Ascuţirea lanţului (când este necesar) Dacă lanţul nu taie bine sau este necesară o forţă de apăsare mare a cadrului pe lemn și dacă rumegușul este foarte fin, este un semn că lanţul nu este ascuţit bine. Dacă în urma tăierii nu rezultă rumeguș, înseamnă că latura tăioasă este uzată complet și lanţul pulverizează lemnul în timpul tăierii. Un lanţ bine ascuţit străbate lemnul fără efort sau apăsare mare și produce așchii de lemn mari și lungi. Latura tăioasă a lanţului este compusă dintr-o legătură de tăiere (fig. 9) cu un dinte de tăiere (fig.

10) și un limitator a adâncimii de tăiere (fig. 11). Diferenţa

dintre acestea determină adâncimea de tăiere; pentru a obţine rezultate bune de ascuţire este nevoie de o pilă de ascuţire plană și una rotundă cu diametrul de 4 mm; Urmaţi instrucţiunile de mai jos:x Odată ce lanţul a fost montat și tensionat corect și frâna de lanţ este activată, poziţionaţi pila perpendicular pe cadru așa cum se prezintă în ilustraţie (fig. 12), piliţi dinţii de tăiere la unghiul prezentat (fig. 13), acţionând pila întotdeauna din interior spre exterior, diminuând apăsarea în faza de revenire (este foarte important să urmaţi întocmai instrucţiunile: unghiurile prea mari sau prea mici sau un diametru necorespunzător al pilei va crește riscul apariţiei reculului.) Pentru a obţine o precizie mai mare pe partea unghiulară, se recomandă poziţionarea pilei așa încât să depășească partea de sus a tăișului cu circa 0,5 mm. Prima dată piliţi toţi dinţii de pe o parte, apoi întoarceţi mașina și repetaţi operaţia. Asiguraţi-vă că după operaţia de ascuţire, toţi dinţii au aceeași lungime și că înălţimea adâncimii de tăiere este cu 0,6 mm mai mică decât tăișul superior: verificaţi înălţimea folosind un etalon potrivit și piliţi (cu o pilă plată) toate protuberanţele, rotunjind partea din faţă a adâncimii (fig. 14), având grijă să nu piliţi dintele de protecţie la recul (fig. 15) La fiecare 30 de ore de utilizare. Duceţi mașina la Centrul de Service Autorizat pentru revizie generală și verificări ale componentelor de frânare. Depozitare Depozitaţi produsul într-un loc răcoros şi uscat, care nu se află la îndemâna copiilor. Nu depozitaţi afară.

H. TEHNICI DE TĂIERE

- tăierea în situaţiile în care trunchiul se poate crăpa în timpul tăierii (lemn sub presiune, arbori uscaţi etc.): crăparea bruscă poate fi extrem de periculoasă. - blocarea cadrului sau lanţului în crestătură: dacă apare acest eveniment, deconectaţi mașina de la sursa de electricitate și încercaţi să ridicaţi trunchiul folosind o unealtă potrivită ca levier; nu încercaţi să eliberaţi mașina prin scuturare sau tragere întrucât acest lucru poate cauza deteriorarea mașinii sau rănirea persoanei. - situaţiile care pot conduce la apariţia fenomenului de recul. - utilizarea produsului deasupra înălţimii umerilor. - tăierea lemnului care conţine obiecte străine de ex. cuie. (fig. 1) În timpul utilizării mașinii: - Când tăiaţi pe teren în pantă, întotdeauna lucraţi în partea de sus a trunchiului pentru a evita impactul dacă trunchiul se rostogolește la vale. - Când tăiaţi arbori, întotdeauna terminaţi lucrul: un arbore parţial tăiat se poate rupe și poate cădea. - La sfârșitul fiecărei operaţii de tăiere utilizatorul va sesiza o schimbare semnificativă în privinţa puterii necesare pentru a controla mașina. Se va avea mare grijă pentru a nu pierde controlul. Mai jos este o descriere a două tipuri diferite de operaţii de tăiere: Acţiunea de tăiere prin tragerea lanţului (de sus în jos) (fig. 2) poate duce la mișcări bruște ale mașinii spre trunchi avănd ca efect pierderea controlului. Când este posibil, folosiţi un atenuator de șocuri în timpul operaţiilor de tăiere. Acţiunea de tăiere prin împingerea lanţului (de jos în sus) (fig. 3) va duce la pericolul unei mișcări bruște a mașinii în direcţia utilizatorului, cu riscul de lovire a utilizatorului sau cu un impact al “zonei periculoase de recul” pe trunchi, având ca rezultat un recul puternic; se vor lua măsuri speciale atunci când tăiaţi în această manieră. Cea mai sigură metodă de utilizare a mașinii este aceea de a bloca bușteanul într-un tăietor de lemne, tăierea de sus în jos, pe porţiunea situată în afara tăietorului de lemne. (fig. 4)

Utilizarea atenuatorului de șocuri. Când este posibil, folosiţi atenuatorul de șocuri pentru a efectua o operaţie de tăiere mai sigură: împlântaţi-l în scoarţa sau pe suprafaţa unui trunchi de copac pentru a avea un control mai mare asupra mașinii. Mai jos sunt descrise procedurile de tăiere tipice ce trebuie adoptate pentru situaţii particulare. totuși, acestea trebuie luate în considerare de fiecare datÎ pentru a calcula dacă metoda este cea mai adecvată sau nu, pentru a utiliza o metodă cu cel mai mic risc posibil. Trunchi pe pământ. (Risc de atingere a pământului cu lanţul odată ce cadrul a trecut prin trunchi). (fig. 5) Tăiaţi de sus în jos prin întregul trunchi. Spre sfărșitul tăieturii, tăiaţi cu mare atenţie pentru a evita ca lanţul să atingă pământul. Dacă este posibil, tăiaţi 2/3 din trunchi, rostogoliţi-l și tăiaţi treimea rămasă de sus în jos pentru a limita riscul ca lanţul să atingă pământul. Trunchi sprijinit numai la un singur capăt (Risc de rupere a trunchiului în timpul tăierii). (fig. 6) Începeţi să tăiaţi de dedesubt circa 1/3 din diametru, apoi terminaţi tăietura începând de sus astfel încât să întâlniţi tăietura inferioară. Trunchi sprijinit la ambele capete. (Risc de blocare a lanţului.) (fig. 7) Începeţi să tăiaţi începând de sus aproximativ 1/3 din diametru, apoi continuaţi tăietura de dedesubt așa astfel încât să întâlniţi tăietura superioară. Trunchi aflat pe o pantă. Aşezaţi-vă întotdeauna deasupra trunchiului pe pantă. Atunci când “tăiaţi complet”, pentru menţinerea controlului complet, slăbiţi presiunea de tăiere în apropierea capătului fără să slăbiţi prinderea pe mânerele ferăstrăului cu lanţ. Nu permiteţi ca lanţul să atingă solul. Tăierea arborilor. ATENŢIE!: Nu încercaţi niciodată să tăiaţi un arbore dacă nu aveţi experienţa necesară și în orice caz nu tăiaţi niciodată arbori care au trunchiuri cu un diametru mai mare decăt lungimea cadrului! Această operaţie este rezervată utilizatorilor experimentaţi dotaţi cu echipament adecvat. La tăierea unui arbore, scopul este acela de a realiza o cădere a arborelui în poziţia cea mai convenabilă pentru operaţiile următoare de curăţare de crengi și tăiere la dimensiune. (Evitaţi căderea arborilor peste alţi arbori: Tăierea arborilor care se încurcă cu alţi arbori este o operaţie extrem de periculoasă). TĂIERI DE ARBORI (fig. 10) Pentru asigurarea certitudinii că utilizatorul deţine controlul complet asupra căderii arborelui, instrucţiunile de tăiere sunt următoarele: Prima dată se va executa tăietura care controlează direcţia de cădere: Înainte de toate, tăiaţi PARTEA SUPERIOARĂ a crestăturii direcţionale pe partea unde trebuie să cadă arborele. Rămâneţi pe partea dreaptă a arborelui și tăiaţi folosind metoda de tăiere prin tragere a lanţului; apoi tăiaţi PARTEA INFERIOARĂ, tăietură care trebuie să întălnească capătul tăieturii superioare. Adâncimea crestăturii direcţionale trebuie să fie 1/4 din diametrul trunchiului, cu un unghi de cel puţin 45° între tăietura superioară și cea inferioară. Punctul de întâlnire dintre cele două părţi ale crestăturii se numește “linie de tăiere direcţională”. Această linie trebuie să fie perfect orizontală la unghiuri drepte (90°) faţă de direcţia de cădere. Tăietura de cădere care face ca arborele să cadă, este executată la 3 - 5 cm deasupra celei mai joase părţi a liniei de tăiere direcţionale, terminându-se la o distanţă de 1/10 din trunchi faţă de crestătură. Rămâneţi pe partea stângă a arborelui și tăiaţi folosind metoda de tăiere prin tragere a lanţului și atenuatorul de șocuri. Verificaţi faptul că arborele nu se înclină în altă direcţie decât în cea dorită. Introduceţi cât mai repede un levier de câdere sau o pană în tăietură. Partea netăiată a trunchiului este numită “balama”, deoarece are rolul de a ghida arborele atunci când cade; în cazurile când tăieturile nu sunt suficient de mari, nu sunt drepte sau sunt duse până la capăt, căderea arborelui nu poate fi controlată (extrem de periculos!). Din acest motiv, diversele tăieturi trebuie executate cu mare precizie. După terminarea operaţiilor de tăiere arborele va începe să cadă. Acolo unde este cazul, ajutaţi arborele să cadă folosind pene sau leviere de cădere. Îndepărtarea ramurilor de pe trunchi Odată ce arborele a fost doborât, trunchiul trebuie curăţat de ramuri: cu alte cuvinte, crengile sunt îndepărtate de pe trunchi. Nu subapreciaţi această operaţie deoarece marea majoritate a accidentelor de recul au loc în această fază. Din acest motiv, acordaţi mare atenţie poziţiei vârfului cadrului în timpul operaţiilor de tăiere și lucraţi întotdeauna pe partea stângă a trunchiului. Înainte de toate, decideţi care este cea mai bună direcţie în care arborele să cadă ţinând cont de următoarele: obiecte sau alte plante din jurul arborelui, înclinaţia, curbura, direcţia vântului și ce mai mare concentraţie de ramuri. Ţineţi cont de ramurile uscate sau parţial rupte, care se pot rupe în timpul căderii, creând un pericol potenţial. ATENŢIE! În timpul operaţiilor de tăiere a arborilor în condiţii critice, întotdeauna îndepărtaţi de pe urechi protecţia fonică imediat după operaţia de tăiere pentru a putea auzi zgomotele neobișnuite și orice alt semnal de avertisment. Operaţiile preliminare tăierii și identificarea cÎii de retragere. Eliminaţi orice ramură care interferează cu lucrarea (fig.8), începând de sus în jos apoi, ţinánd tot timpul trunchiul între utilizator și mașină, eliminaţi secvenţial ramurile mai grele, rând pe rând. Curăţaţi toate plantele care interferează cu operaţiile de tăiere și examinaţi zona pentru a depista posibile obstacole (pietre, rădăcini, șanţuri etc.) atunci când planificaţi calea de retragere (de urmat în timpul căderii arborelui); Consultaţi ilustraţia (fig.

9) pentru direcţiile ce trebuie păstrate (A. direcţia

anticipată de cădere a arborelui. B. Calea de retragere. C. Zonă de pericol).

Această secţiune conţine informaţii utile pentru păstrarea caracteristicii de compatibilitate ecologică aflată la originea proiectului mașinii și care privesc utilizarea corespunzătoare și trecerea la deșeuri a uleiului de lanţ.

Operaţiile de umplere a rezervorului de ulei trebuie efectuate astfel încât să se evite scurgerea pe lângă rezervor a uleiului și contaminarea solului și mediului.

Nu treceţi la deșeuri mașina în mod necorespunzător atunci când nu mai poate fi utilizată. Predaţi-o unei organizaţii autorizate pentru trecerea la deșeuri în mod corespunzător, în conformitate cu reglementările în vigoare. Simbolul de pe produs sau de pe ambalajul său indică faptul că este posibil ca acest produs să nu poată fi tratat ca deșeu casnic. În schimb, trebuie predat la un centru de colectare a deșeurilor pentru reciclarea echipamentelor electrice și electronice. Asigurându-vă că acest produs a fost trecut la deșeuri în mod corect, veţi ajuta la prevenirea posibilelor consecinţe negative asupra mediului și sănătăţii umane, ceea ce se poate întâmpla în cazul tratării necorespunzătoare a acestui produs ca deșeu. Pentru mai multe informaţii privind reciclarea produsului, vă rugăm să contactaţi oficiul consiliului local, serviciul de salubrizare sau magazinul de unde aţi achiziţionat acest produs.

J. TABEL DE DEPANARE

Motorul nu pornește Asiguraţi-vă că linia principală se află sub tensiune Asiguraţi-vă că mașina este conectată corespunzător Asiguraţi-vă că cablul/ cordonul de prelungire nu este deteriorat Asiguraţi-vă că frâna lanţului nu este activată Verificaţi dacă lanţul este asamblat și tensionat corect Verificaţi modul de lubrifiere a lanţului ca și capitolele F și G Asiguraţi-vă că lanţul este ascuţit Contactaţi centrul autorizat local Verificaţi dacă întrerupătorul este activat 35cm 40cm Lanţ Bară de ghidare Lanţ Bară de ghidare

Motorul se învârte cu greutate sau pierde putere

Mașina pornește dar nu taie corespunzător Motorul se rotește necorespunzător sau la viteze reduse

91PJ052XN Număr piesă: Număr piesă: 91PJ056XN Număr piesă: Număr piesă:

Dispozitivele de rânare nu opresc corespunzător lanţul

Husqvarna AB, S-561 82, Huskvarna, Sweden Declarăm pe propria răspundere că produsul(ele); Denumire.......................................Chainsaw - Ferăstrău cu lanţ Denumirea tipurilor........................CSE1835, CSE1935S, CSE2040, CSE2040S Identificator de serie......................Consultaţi eticheta de identificare a produsului Anul construcţiei............................Consultaţi eticheta de identificare a produsului Se conformează cerinţelor și reglementărilor fundamentale ale următoarelor Directive CE: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU bazate pe următoarele standarde armonizate UE aplicate: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 Autoritatea înștiinţată care a realizat examinarea de tip CE în concordanţă cu articolul 8 secţiunea 2c........................ TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany Nr. certificat ....................................................................... BM 50268379 Nivelul maxim ponderat A de presiune acustică LpA la nivelul staţiei de lucru, măsurat conform EN60745-2-13 este dat în tabel. Valoarea ponderată maximă a vibraţiilor la nivelul mâinii/braţului măsurată conform EN60745-2-13 pe un eşantion din produsul(ele) de mai sus este dată în tabel. Valoarea totală declarată a vibraţiei a fost măsurată în conformitate cu o metodă de testare standard şi poate fi folosită pentru a compara o unealtă cu alta. Valoarea totală declarată a vibraţiei poate fi folosită de asemenea pentru evaluarea preliminară a expunerii. Avertisment: Emisia de vibraţii din timpul utilizării propriu-zise a uneltei electrice poate diferi de valoarea totală declarată, în funcţie de modul în care unealta este folosită Utilizatorii vor trebui să determine singuri măsurile de siguranţă menite să-i protejeze, pe baza unei estimări a expunerii în condiţiile actuale de utilizare (luând în considerare toate etapele ciclului de operare, cum ar fi momentele în care unealta este oprită sau când funcţionează la mers în gol precum şi perioadele în care este activată). 2000/14/EC: Valorile Puterii Acustice Măsurate LWA și Puterii Acustice Garantate LWA sunt în concordanţă cu diagramele tabelare. Procedura de evaluare a conformităţii............................... Annex V Ulm 12/02/2013 P. Lamelli Director global cercetare şi dezvoltare – echipamente de mână Documentaţie pentru utilizator sau tehnică Tip: (CSE____) Greutatea fără ulei (Kg) Putere (kW) Volumul rezervorului de ulei (cm3) Lungime maximă a barei de ghidare Distanţă între dinţi (mm) Grosime lanţ (mm) Nivelul puterii acustice măsurate LWA (dB(A)) Nivelul puterii acustice garantate LWA (dB(A)) Presiune sonoră LpA (dB(A)) Incertitudine KpA (dB(A)) Vibraţii mână/braţ ah (m/s2) Incertitudine Kah (m/s2) Impedanţa reţelei electrice Zmax ( Ω)

Declaraţia de conformitate EN 61000-3-11 În funcţie de caracteristicile reţelei de distribuţie a energiei electrice, utilizarea acestui produs poate cauza la pornire scăderi scurte ale tensiunilor. Aceasta poate influenţa funcţionarea altor echipamente electrice, cum ar fi scăderea intensităţii luminii unui bec. Dacă impedanţa Zmax a reţelei electrice este mai mică decât valoarea indicată în tabel (aplicabilă modelului dumneavoastră), aceste efecte nu vor avea loc. Valoarea impedanţei reţelei dumneavoastră poate fi determinată prin contactarea furnizorului de electricitate
