KASUTUSJUHEND CSE 2040 MC CULLOCH

Tootja jätab endale õiguse muuta käesolevas kasutusjuhendis kirjeldatud omadusi ja andmeid suvalisel hetkel ja sellest eelnevalt ette teatamata.

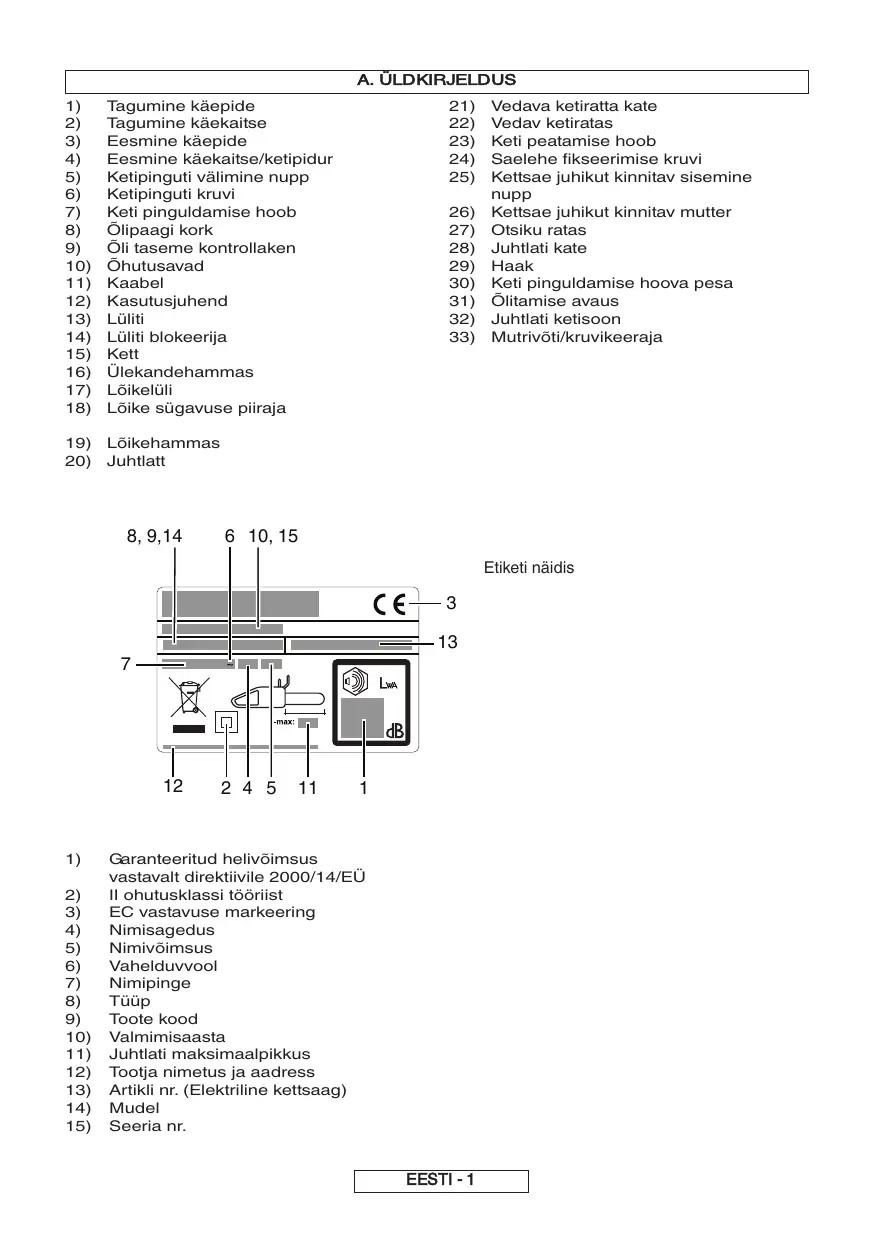

10) 11) 12) 13) 14) 15) 16) 17) 18) Tagumine käepide Tagumine käekaitse Eesmine käepide Eesmine käekaitse/ketipidur Ketipinguti välimine nupp Ketipinguti kruvi Keti pinguldamise hoob Õlipaagi kork Õli taseme kontrollaken Õhutusavad Kaabel Kasutusjuhend Lüliti Lüliti blokeerija Kett Ülekandehammas Lõikelüli Lõike sügavuse piiraja 19) 20) Lõikehammas Juhtlatt 8, 9,14 21) 22) 23) 24) 25) 26) 27) 28) 29) 30) 31) 32) 33) Vedava ketiratta kate Vedav ketiratas Keti peatamise hoob Saelehe fikseerimise kruvi Kettsae juhikut kinnitav sisemine nupp Kettsae juhikut kinnitav mutter Otsiku ratas Juhtlati kate Haak Keti pinguldamise hoova pesa Õlitamise avaus Juhtlati ketisoon Mutrivõti/kruvikeeraja 6 10, 15 Etiketi näidis

Garanteeritud helivõimsus vastavalt direktiivile 2000/14/EÜ II ohutusklassi tööriist EC vastavuse markeering Nimisagedus Nimivõimsus Vahelduvvool Nimipinge Tüüp Toote kood Valmimisaasta Juhtlati maksimaalpikkus Tootja nimetus ja aadress Artikli nr. (Elektriline kettsaag) Mudel Seeria nr. EESTI - 1

B. ETTEVAATUSABINÕUD

Tähelepanu Hoolikalt lugeda juhend läbi Lõikehamba suund Kaitsesaapad Alati kasutada mõlemat kätt Tagasilöögi oht Kiiver, kõrvaklapid ja kaitseprillid või näokaitse 10 m Mitte jätta vihma alla või niiskesse keskkonda Sisselõikamise eest kaitsvad kindad Ketiõli Sisselõikamise eest kaitsvad pikad püksid Mitte teha… Pidur välja lülitatud, aktiveeritud Lülitada masin välja Kui kaabel on kahjustunud või läbi lõigatud, siis eemaldage pistik kohe vooluvõrgust Enne reguleerimist või puhastamist ühendage seade vooluvõrgust lahti Hoidke kõrvalised isikud eemal Elektrilöögi oht Üldised elektrilise tööriista turvahoiatused HOIATUS Lugege kõiki turvahoiatusi ja kõiki juhiseid. c) Ärge jätke elektrilisi tööriistu katteta vihma kätte või niisketesse oludesse. Elektrilise tööriista sisse Säilitage kõik hoiatused ja juhised edaspidiseks tutvumiseks. Mõiste “elektriline tööriist” hoiatustes viitab teie elektritoitel (juhtmega) tööriistale või akutoitel (juhtmeta) tööriistale. d) Ärge kasutage juhet vääralt. Ärge kunagi kasutage juhet elektrilise tööriista kandmiseks, tõmbamiseks või lahtiühendamiseks. Hoidke juhe eemal kuumusest, õlist, teravatest servadest või liikuvatest osadest. Kahjustunud või sassis juhe suurendab

1) Tööpiirkonna turvalisus

a) Hoidke tööpiirkond puhas ja hästivalgustatud. Segamini või pimedad töökohad kutsuvad esile õnnetusi. e) Elektrilise tööriista kasutamisel väljas kasutage pikendusjuhet, mis on sobiv välitingimustes kasutamiseks. Välitingimustes kasutamiseks sobiva b) Ärge töötage elektriliste tööriistadega plahvatusohtlikes keskkondades, näiteks kergsüttivate vedelike, gaaside või tolmu läheduses. f) Kui elektrilise tööriistaga töötamine niiskes kohas on vältimatu, kasutage rikkevoolukaitsega toidet. Hoiatuste ja juhiste mittejärgimine võib põhjustada elektrilöögi, tulekahju ja/või tõsiseid vigastusi. Elektrilised tööriistad tekitavad sädemeid, mis võivad tolmu süüdata, või vingu. c) Hoidke lapsed ja kõrvalseisjad elektrilise tööriistaga töötamise ajal eemal. Tähelepanu kõrvalejuhtimine võib põhjustada teil kontrolli kadumist.

a) Elektrilise tööriista pistikud peavad sobima kontaktiga. Ärge muutke pistikut kunagi mingil viisil. Ärge kasutage maandatud elektriliste tööriistadega mingeid adapterpistikuid. Muutmata pistikud ja sobivad kontaktid vähendavad elektrilöögiriski. b) Vältige kehalist kontakti maandatud pinnaga, nt torud, radiaatorid, ketid ja külmutusseadmed. Kui teie keha on maandatud, on elektrilöögirisk suurenenud. sattunud vesi suurendab elektrilöögiriski. elektrilöögiriski. juhtme kasutamine vähendab elektrilöögiriski. Rikkevoolukaitse kasutamine vähendab elektrilöögiriski.

a) Jääge valvsaks, vaadake, mida teete ning kasutage elektrilist tööriista mõistlikult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus elektrilise tööriistaga töötamisel võib põhjustada tõsiseid kehavigastusi. b) Kasutage kaitsevarustust. Kasutage alati kaitseprille. Kaitsevarustuse, nt tolmumask, mittelibisevad turvajalanõud, kaitsekiiver või kuulmiskaitsmed, kasutamine vastavates tingimustes vähendab kehavigastusi. EESTI - 2 c) Hoiduge tahtmatust käivitamisest. Veenduge, et lüliti on enne toiteallika ja/või patareidega ühendamist, tööriista ülesvõtmist või vedamist asendis “väljas”.

• Hoidke mootorsae tagumisest käepidemest alati parema käega ja esimesest käepidemest alati vasema käega. Saagi ei tohiks kunagi hoida d) Eemaldage enne elektrilise tööriista sisselülitamist igasugune reguleerimis- või mutrivõti. Elektriliste

• Hoidke tööriista ainult isoleerkattega käepidemetest, kuna saekett võib puutuda vastu varjatud juhtmeid või tööriista juhet. Kui saekett Elektriliste tööriistade kandmine sõrm lülitil või nende pingestamine lüliti seesoleku ajal kutsub esile õnnetusi. tööriistade keerleva osa külge jäetud mutrivõti või võti võib põhjustada kehavigastusi. e) Ärge pingutage üle. Hoidke alati tasakaalu ning leidke kindel jalgealune. See võimaldab elektrilist tööriista ootamatutes olukordades paremini juhtida. f) Riietuge õigesti. Ärge kandke lahtiseid rõivaid või ehteid. Hoidke oma juuksed, rõivad ja kindad liikuvatest osadest eemal. Lahtised rõivad, ehted või vastupidi, sest see suurendab kehavigastuste tekitamise ohtu. satub kontakti pingestatud juhtmega, võivad tööriista metallosad pinge alla sattuda ja operaatorile elektrilöögi anda.

• Kandke kaitseprille ja kuulmise kaitsevahendeid. Soovitatav on kasutada veel lisaks kaitsevahendeid pea, käte ja jalgade kaitseks. pikad juuksed võivad jääda liikuvate osade vahele. g) Kui seadmeid on lubatud ühendada tolmueraldus ja –kogumisseadmega, veenduge, et need on ühendatud ja õigesti kasutatud. Tolmukoguja

kasutamine võib vähendada tolmuga seotud ohte.

4) Elektrilise tööriista kasutamine ja hooldus

a) Ärge kasutage jõudu käsitsedes elektrilist tööriista. Kasutage elektrilist tööriista oma tarbeks. Õige

lüliti abil juhtida, on ohtlik ja tuleb parandada. Kasutage alati sobivat jalgealust ning kasutage saagi ainult stabiilsel ja tasasel pinnal seistes. Libe või ebastabiilne jalgealune (nagu näiteks redel) võib põhjustada tasakaalukaotust või kontrolli kaotamist sae üle. elektriline tööriist teeb tööd paremini ja ohutumalt klassis, mille jaoks on kavandatud. b) Ärge kasutage elektrilist tööriista, kui lüliti ei lülita seda sisse ja välja. Iga elektriline tööriist, mida ei saa Sobiv kaitseriietus vähendab lendavast prügist või juhuslikust saeketiga kokkupuutest tekkivate vigastuste ohtu. Ärge kasutage mootorsaagi puu otsas. Sae kasutamine puu otsas võib põhjustada kehavigastusi.

Pinge all oleva oksa saagimisel olge valvel tagasilöögi suhtes. Kui puukiudude pinge vabaneb, võib pingestatud oks tabada saeoperaatorit ja/või lüüa sae kontrolli alt välja. c) Ühendage enne mis tahes reguleerimiste tegemist, lisavarustuse muutmist või elektriliste tööriistade hoiulepanekut pistik toiteallikast ja/või patareid tööriistast lahti. Sellised ennetavad ohutusmeetmed

• Põõsaste ja võsude lõikamisel olge eriti ettevaatlik. Peened oksad võivad ketti takerduda d) Hoidke kasutuses mitteolevad elektrilised tööriistad laste käeulatusest eemal ning ärge lubage inimestel, kellele ei ole tuttav käesolev elektriline tööriist või need juhised, selle elektrilise tööriistaga töötada.

• Kandke saagi välja lülitatuna, kehast eemal ja hoides eesmisest käepidemest. Mootorsaagi transportides või hoiustades paigaldage juhtlatile alati kate. Mootorsae kohane käsitsemine e) Elektriliste tööriistade hooldamine. Kontrollige liikuvate osade eritelgsust või kinnitatust, osade kahjustusi ja teisi seisundeid, mis võivad mõjutada elektrilise tööriista tööd. Kahjustuse korral parandage elektriline tööriist enne kasutamist. Paljud

• Järgige määrimise, ketipingutuse ja detailide vahetamise juhiseid. Valesti pingutatud või vähendavad elektrilise tööriista kogemata töölehakkamise riski. Elektrilised tööriistad on väljaõppeta kasutajate käes ohtlikud. õnnetused on põhjustatud elektriliste tööriistade halvast hooldusest. Õigesti hooldatud teravate lõikeservadega lõikeriistad jäävad väiksema tõenäosusega kinni ning neid on lihtsam juhtida. f) Hoidke lõikeriistad teravate ja puhastena. g) Kasutage elektrilisi tööriistu, lisatarvikuid ning tööriistaosi vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ning sooritatavat tööd. Elektrilise tööriista kasutamine mitte sihtotstarbeliselt võib põhjustada ohtlikke olukordi.

a) Laske oma elektrilist tööriista parandada kvalifitseeritud remondimehel, kes kasutab selleks ainult samasuguseid asendusosi. See tagab elektrilise tööriista turvalisuse säilimise. Mootorsae ohutusnõuded:

• Hoidke kõik kehaosad töötava sae ketist eemal. Enne sae käivitamist veenduge, et saekett ei ole millegagi kontaktis. Hetkeline tähelepanematus mootorsaega töötamisel võib põhjustada kehavigastusi või saeketi takerdumist teie riietusse. ja teid tabada või siis teid tasakaalust välja vedada. vähendab liikuva saeketiga kogemata kokku puutumise tõenäosust. määritud kett võib kas puruneda või suurendada tagasilöögi võimalust.

• Hoidke käepidemed kuivad, puhtad ning määrdeja õlivabad. Määrdesed või õlised käepidemed on libedad ning võivad põhjustada kontrolli kadumist sae üle.

• Lõigake ainult puitu. Ärge kasutage saagi töödeks, milleks see pole ette nähtud. Näiteks: ärge saagige sellega plasti, kivi või teisi mitte puidust ehitusmaterjale. Mootorsae kasutamine mitte sihtotstarbeliselt võib põhjustada ohtlikke olukordi. Tagasilöögi põhjused ja juhised selle vältimiseks: Tagasilöök võib tekkida, kui sae ots või juhtlati ots puutub esemega kokku (joonis B3) või kui puit pressib saelehe sisselõikesse kinni. Otsaga kokkupuude võib mõnel juhul tekitada järsu tagasilöögi, mis tõukab juhtlati töötaja poole üles ja tagasi suunas. Juhtlati pealmisel serval saeketi kinnipigistamine võib tekitada juhtlati järsu tagasitõuke. Mõlemal juhul võite kaotada kontrolli sae üle, mis võib lõppeda kasutajale tõsiste vigastuste tekkimisega. Ärge lootke ainult sae sisseehitatud ohutusseadmete peale. Mootorsae kasutajana peaksite õnnetuste või vigastuste vältimiseks järgima mitmeid soovitusi. EESTI - 3 Transpordi ja hoiustamise ettevaatusabinõud. (joonis

2) Ühest tööpiirkonnast teise liikudes ühendage saag

Tagasilöök on tööriista valesti kasutamise või valede töövõtete kasutamise tagajärg ning seda saab vältida allpool antud kohaste ettevaatusabinõude abil.

• Hoidke käepidemetest mõlema käega kindlalt kinni, sõrmed ja pöidlad käepidemete ümber, ning valige selline keha ja käte asend, et saaksite tagasilöögi jõule vastu hoida. Kohaseid ettevaatusabinõusid kasutades on tagasilööki võimalik kontrollida. Ärge laske mootorsaest lahti.

• Ärge sirutage saagi kaugele ning vältige saagimist õla kõrgusest kõrgemal. See aitab vältida juhuslikku kontakti juhtlati tipuga ja lubab saagi ootamatutes olukordades paremini kontrollida.

• Kasutage ainult tootja lubatud juhtlatte ja saekette. Sobimatud juhtlatid ja ketid võivad põhjustada keti purunemist ja/või tagasilööki.

• Järgige saeketi hooldamisel ja teritamisel tootja teritus- ja hooldusjuhiseid. Sügavuspiiraja lühendamine võib põhjustada tugevamat tagasilööki. Täiendavad ohutusalased soovitused

1. Kasutusjuhendi kasutamine. Kõik selle

mootorsae kasutajad peavad kasutusjuhendi täielikult ja hoolikalt läbi lugema. Müümisel või teisele isikule laenamisel tuleb kasutusjuhend saega kaasa anda. Ettevaatusabinõud enne kasutamist. Ärge lubage kunagi saagi kasutada isikutel, kes pole kasutusjuhendiga täielikult tuttavad. Kogemusteta isikud peavad kõigepealt harjutama mootorsae kasutamist saepukil. Ülevaatus. Kontrollige seadet hoolikalt iga kord enne kasutamist, eriti kui see on saanud tugeva löögi või ei tööta õigesti. Sooritage kõik toimingud, mida on kirjeldatud peatükis „Hooldus ja hoiustamine – enne iga kasutust”. Remont ja hooldus. Kõik osad, mida kasutaja saab vahetada, on selgelt lahti seletatud peatükis „Kokkumonteerimine/lahtimonteerimine”. Kõiki ülejäänud osi peab vajadusel vahetama volitatud teeninduskeskus. Riietus. (joonis 1) Seda masinat kasutades peab operaator kandma järgmist heakskiidetud individuaalset kaitseriietust: paraja suurusega kaitseriietus, mittelibisevate taldade ja varbakaitsetega, saagimiskindlad turvasaapad, saagimiskindlad vibratsiooni leevendavad kindad, kaitseprillid või kaitsevisiir, kõrvatropid ja kiiver (juhul, kui on kukkuvate esemete oht). Kaitseriietust on võimalik osta tööriiete müüjalt. Tervisealased ettevaatusabinõud – vibratsiooni- ja müratasemed. Olge teadlikud lähima ümbruse mürapiirangutest. Sae pikaajalisel kasutamisel saadav vibratsioon võib tekitada „valge sõrme fenomeni” (Raynaud' fenomen), randmekanali põletiku ja teisi sarnaseid häireid.

Tervisealased ettevaatusabinõud – kemikaalid. Kasutage ainult tootja heakskiidetud õli.

Tervisealased ettevaatusabinõud – kuumus. Kasutamise käigus lähevad kett ja tähik kuumaks. Ärge katsuge neid detaile, kui need on kuumad.

9. HOIATUS! Toode tekitab kasutamisel

elektromagnetilise välja. See väli võib mõnedel tingimustel häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Tõsiste või surmaga lõppevate vigastuste vältimiseks soovitame meditsiiniliste implantaatidega inimestel enne masina kasutamist konsulteerida oma arsti ja implantaadi tootjaga. vooluvõrgust lahti ja aktiveerige ketipidur. Paigaldage juhtlati kaitse alati enne transporti või hoiustamist. Saagi käes kandes hoidke seda alati juhtlatt tagapool, sõidukis transportides kinnitage see vigastuste vältimiseks alati kindlalt. Tagasilöök. (joonis 3) Tagasilöögi korral paiskub juhtlatt järsult tagasi üles operaatori suunas. Tavaliselt toimub see juhul, kui juhtlati otsa ülemine osa (nimetatakse “tagasilöögi ohutsooniks”) (vaadake punast markeeringut juhtlatil) puutub mõne esemega kokku või kui kett jääb puitu kinni. Tagasilöök võib põhjustada kontrolli kaotamist sae üle ning ohtlikke ja saatuslike tagajärgedega õnnetusi. Ketipiduri hoob ja teised ohutusseadmed ei ole kasutaja kaitsmiseks vigastuste eest piisavad: kasutaja peab sellist reaktsiooni põhjustavate tingimustega hästi tuttav olema ning oskama neid vältida, vastavalt oma kogemusele, ning käsitsema saagi ettenägelikult ja korrektselt (näiteks: ei sae kunagi mitut oksa korraga, sest see võib põhjustada juhuslikku kontakti “tagasilöögi ohutsooniga”). Tööala turvalisus

1. Ärge lubage lastel või juhistega mitte tutvunud

inimestel seda toodet kasutada. Toodet käsitseva isiku vanus võib olla kohalike seadustega piiratud.

2. Kasutage toodet ainult selliselt ja sellisteks

toiminguteks, nagu kirjeldatud antud juhendis.

3. Kontrollige ohuallikate tuvastamiseks kogu tööala

põhjalikult (nt: teed, rajad, elektrijuhtmed, ohtlikud puud jms).

4. Hoidke kõik kõrvalised isikud ja loomad tööalast

eemal (vajadusel tarastage ala ning kasutage hoiatusmärke) vähemasti 2,5 x tüve kõrguse võrra; igal juhul mitte lähemal kui kümme meetrit.

5. Sae operaator on vastutav teiste inimeste või

nende varaga juhtunud õnnetuste või ohtude eest. Elektriohutus

1. Soovitatav on kasutada rikkevoolukaitset

rakendusvooluga mitte rohkem kui 30 mA. Isegi rikkevoolukaitsmega ei saa garanteerida 100% ohutust ning ohutu töö reegleid tuleb järgida alati. Kontrollige rikkevoolukaitset iga kord, kui te seda kasutate.

2. Enne kasutamist kontrollige, et kaabel poleks

kahjustunud. Kui kaablil on märke kahjustustest või vananemisest, siis asendage see.

3. Ärge kasutage saagi, kui elektrijuhe on

kahjustunud või kulunud.

4. Ühendage juhe kohe vooluvõrgust lahti, kui

sellesse on sisse lõigatud või kui isolatsioon on kahjustatud. Ärge puudutage kaablit enne, kui toide on lahti ühendatud. Ärge parandage läbi lõigatud või kahjustunud kaablit. Viige toode volitatud teeninduskeskusesse ja laske kaabel välja vahetada.

5. Elektritoitejuhe peab olema lahti keritud, sest

keritud juhtmed võivad üle kuumeneda ja vähendada seadme tõhusust.

6. Jälgige alati, et juhe/pikendusjuhe jääks

kasutajast tahapoole, tagades, et see ei oleks kasutajale või teistele isikutele ohuallikaks, samuti jälgige, et juhe ei saaks kahjustada (kuumus, teravad esemed, teravad servad, õli vms). EESTI - 4

7. Asetage juhe selliselt, et see ei takerduks

saagimise ajal okste ja muude sarnaste asjade taha.

8. Alati lülitage toide enne pistikute lahtiühendamist

9. Lülitage seade välja, eemaldage pistik

vooluvõrgust ning kontrollige juhet kahjustuste ja vananemise suhtes enne selle hoiustamiseks kokkukerimist. Ärge parandage kahjustunud kaablit. Viige toode volitatud teeninduskeskusesse ja laske kaabel välja vahetada.

10. Enne seadme järelevalveta jätmist ükskõik kui

pikaks ajaks eemaldage toitepistik vooluvõrgust.

11. Kerige kaabel alati hoolikalt, vältides keerdumist.

12. Kasutage ainult seadme andmesildil märgitud

1. Toitekaablid ja pikendusjuhtmed on saadaval teie

kohalikust tunnustatud teeninduskeskusest.

2. Kasutage ainult heaks kiidetud pikendusjuhtmeid

3. Pikendusjuhtmeid tohib kasutada vaid siis, kui

need on mõeldud õues kasutamiseks.

4. Kui soovite kasutada tootega pikenduskaablit,

tuleks kasutada ainult järgmiste mõõtmetega kaableid: Mudelid CSE1835, CSE1935S: - 5,0 mm2 – max pikkus 40 m - 5,0 mm2 – max pikkus 60 m - 8,0 mm2 – max pikkus 100 m Mudelid CSE2040, CSE2040S: - 5,0 mm2 – max pikkus 50 m - 8,0 mm2 – max pikkus 90 m

C. OHUTUSSEADMETE KIRJELDUS

Teie masinal on paigaldatud antud seade (joon.1), mis, kui ei ole sisselülitatud, takistab lüliti vajutamist, et ennetada juhuslikku sisselülitust.

KETIPIDUR LÜLITI LAHTI LASKMISEL

Teie masin on varustatud seadmega, mis koheselt blokeerib ketti, kui lüliti lastakse lahti. Juhul, kui see ei tööta, ärge kasutage masinat, vaid viige seda volitatud Tehnoabi keskusesse.

KETIPIDUR / EESMINE KÄEKAITSE

Eesmine käekaitse (joon. 2) (juhul, kui hoitakse masinat õigesti) on selleks, et Teie vasak käsi ei satuks ketiga kontakti. Ka lülitab eesmine käekaitse sisse ketipiduri, seade on väljatöötatud selliselt, et see blokeerib keti tagasilöögi puhul mõneks millisekundiks. Ketipidur ei ole sisselülitaud, kui eesmine käekaitse on tõmmatud taha ja on blokeeritud (kett võib liikuda). Ketipidur on sisselülitatud, kui eesmine käekaitse on viidud ette (kett blokeeritud). Ketiluku saate aktiveerida, kui lükkate vasakut rannet ette või ranne puutub tagasilöögi tõttu kokku ees oleva käekaitsega. MÄRKUS: Kui ketipidur lülitub sisse, võtab kaitselüliti voolu mootorist välja. Juhul, kui lülitit all hoitakse, käivitub mootor ketipiduri lahti päästmisel automaatselt.

Masin on varustatud ketipüüdjaga (joonis 4), mis asub ketiratta all. See mehhanism on välja töötatud nii, et ei tekiks keti tagurpidi liikumist juhul, kui saekett purunema või juhikult maha jooksma peaks. Neid situatsioone on võimalik vältida, veendudes, et saekett on õige pinge all (vaadake peatükki “D Kokkupanek/lahtivõtmine”).

TAGUMINE PAREMA KÄE KAITSE

Kaitseb kätt (hoon. 5) keti eemale viskamise või katkemise juhul. Kui masinat kasutatakse nii, et sae juhik on horisontaalselt, näiteks puu langetamise ajal, pakub ketipidur vähem kaitset (joonis 3). EESTI - 5

D. KOKKUMONTEERIMINE / LAHTIVÕTMINE

Vastavalt Teie masina mudelile muutub monteerimise kord, seepärast tuleks juhinduda joonistest ning toote sildil märgitud tüübist), osutada kõrgendatud tähelepanu monteerimise õigele teostamisele.

1. Kontrollida, kas ketipidur on sisselülitatud, kui jah, siis lülitada see välja.

2a. Keerake lahti juhtlati lukustusmutter ja eemaldage keti 2b. Keerake lahti juhtlati lukustusnupp ja eemaldage keti veoratta kaitse. veoratta kaitse. 3 Asetage saekett juhtlatile, alustades otsaketirattast, paigaldades selle juhtlati soonde. Tähelepanu! Jälgige, et lõikehamba terav serv asetuks lati ülemises osas suunaga ettepoole. Kandke kindaid. 4b. Pöörake metallist kerimisratast nii kaugele vastupäeva kui võimalik. Paigaldage juhtlatt lati lukustuskruvi külge ja asetage saekett keti veorattale. 4a. Jälgige, et saeketi pinguti tihvt asetseks nii kaugel taga keti veoratta suunas kui võimalik. Paigaldage juhtlatt lati lukustuskruvi külge ja paigaldage saeketi pinguti tihvt ning asetage saekett keti veorattale. Asetage keti veoratta kaitse tagasi oma kohale, jälgides, et saeketi veohambad haakuksid keti veorattaga ja paikneksid juhtsoones. 5a. Keerake juhikut kinnitav mutter käsitsi kinni nii, et see oleks nõrgalt pingutatud. 5b. Keerake juhikut kinnitav nupp kinni nii, et see oleks nõrgalt pingutatud. 6a. Keti pingutamiseks keerake kaasas oleva mutrivõtme/kruvikeerajaga ketipinguti kruvi päripäeva. Keti lõdvendamiseks keerake kruvi vastupäeva (sel juhul hoidke juhikut püstiselt). 6b. Keti pingutamiseks keerake kaasas oleva mutrivõtme/kruvikeerajaga ketipinguti nuppu päripäeva. Keti lõdvendamiseks keerake kruvi vastupäeva (sel juhul hoidke juhikut püstiselt).

7. Pingutage ketti, kuni pinge on õige. Tõmmake ketti juhikust eemale – keti ja juhiku vahele peaks jääma umbes 2–3

mm laiune vahe. 8b. Keerake juhik kinni, kuni see on turvaliselt oma kohal 8a. Keerake juhikut kinnitav polt kinni, kasutades selleks kaasas olevat mutrivõtit /kruvikeerajat. Keti üleliigsel pingutamisel võib tekkida liiga suur rõhk mootorile, mis võib viia selle kahjustamisele, liig nõrgal pingutamisel aga võib toimuda keti lahtiühendamine. Õigesti pinguldatud kett parendab lõikekarakteristikud ja pikendab tööiga. Tuleb tihti kontrollida keti pinguldust, kuna selle pikkus suureneb kasutamise jooksul (eriti kui kett on uus, esimesel monteerimisel kontrollige veelkord pinguldust 5 minutit pärast töö algust); igal juhul, ärge pingutage ketti kohe pärast selle kasutamist, vaid oodake, kuni ta ära jahtub. Kui on vaja reguleerida ketipinguldust, tuleb alati lasta vabaks saelehe fikseerimise mutrit/käepidet enne, kui hakkate keerama keti pinguldamise mutrit või käepidet, pingutada õigesti ning seejärel taas keerake kinni saelehe fikseerimise mutrid/käepidet.

E. KÄIVITAMINE JA PEATAMINE

Käivitamine: võtke mõlema käega saest kinni, vabastage ketipiduri hoob, samal ajal veendudes, et käsi hoiaks endiselt eesmisest käepidemest kinni. Seejärel hoidke lüliti piduri vabastusnuppu all ning vajutage lülitit (nüüd võite lüliti vabastusnupu lahti lasta). TÄHELEPANU! Peatamine: masin peatub, kui te lasete lüliti lahti. Juhul, kui masin ei peatu, lülitage ketipidur sisse, eemaldage kaabel vooluvõrgust ning viige masin volitatud hoolduskeskusesse.

F. SAELEHE JA KETI ÕLITAMINE

Lõikevahendite ebapiisav õlitamine võib viia keti katkemisele, millega kaasneb tõsiste õnnetusjuhtumite sealhulgas surmjuhtumite risk. Saelehe ja keti õlitamine on tagatud spetsiaalse pumbaga. Seejärel kontrollida, nagu on märgitud “Tehnilises hoolduses”, et keti õli tuleb piisavas koguses. Mitte mingil juhul mitte kasutada töötanud õlid, kuna nad on ohtlikud nii Teile, masina, kui ka keskkonna jaoks. Kontrollige, et õli sobiks keskkonna temperatuurile töökohas: alla 0°C temperatuuri juures muutuvad õlid venivaks, liigselt koormates pumpa ja kutsudes esile selle kahjustamist. Paremini sobiva õli valikuks pöörduge volitatud hoolduskeskusesse. Õli lisamine Keti õli valik Kasutada tuleb eranditult uut õli (eritüüp kettide jaoks) hea viskoossusega: ta peab hästi kleepuma ning tagama nõutud libisemise karakteristikud, nii suvel, kui ka talvel. Seal, kus puudub võimalus osta keti jaoks õli, tuleb kasutada õlid EP 90 ülekande jaoks. Keerata õlipaagi kork lahti, täita anum nii, et õli ei tuleks välja (kui see juhtub, siis tuleb seade hoolikalt puhastada) ning kork hästi sulgeda. EESTI - 6

G. HOOLDUS JA HOIUSTAMINE

Enne hooldamist ja puhastamist eemaldage toitepistik Keti teritamine (vajaduse korral) vooluvõrgust. Kui kett ilma saelehte puu vastu surumiseta ei lõika, ja TÄHELEPANU! Eriti reostatud või tolmuses keskkonnas tekib väga peenike saepuru, siis on see tunnusmärk töötamise puhul peavad alljärgnevad toimingud olema teostatud tihedamini, kui siin märgitud. Iga kasutuskorra eel Veenduda, et ketiõlipump töötab õigesti: suunake saeleht heledale pinnale, umbes kahekümne sentimeetri kaugusele; pärast masina minutiajalist tööd peavad pinnal tekkima selged õlijäljed (joon. 1). Kontrollige, et ketipiduri lülitamiseks ja väljalülitamiseks ei ole liiga suur pingutus vaja, või ebapiisav pingutus, ja et ta ei ole blokeeritud. Seejärel kontrollige töötamist, nagu on märgitud: lülitage ketipidur välja, võtke masin õigesti käepidemest õigesti kätte, käivitage see, lülitage ketipidur sisse, lükates eesmist käekaitset vasaku käerandmega, laskmata samas käepidemest lahti (joon. 2). Kui ketipidur töötab, siis peaks kett olema koheselt blokeeritud. Veenduda, et kett on teritatud, on heas korras ja õigesti pinguldatud, juhul, kui ta on ebaühtlaselt kulunud või lõikehamba suurus on vaid 3 mm, siis tuleb seda välja vahetada (joon. 3). Regulaarselt teostada õhutusavade puhastust, et vältida mootori ülekuumenemist (joon. 4). Kontrollida lüliti ja lüliti blokeerija tööd (tuleb teha, kui ketipidur on välja lülitatud): käivitada lüliti ja lüliti blokeerija ning veenduda, et nad tulevad tagasi stand-by positsiooni niipea, kui neid lasta lahti. Veenduda, et ilma lüliti blokeerija sisselülitamist ei saa käivitada ka lülitit. Kontrollida, et ketipeatamise hoob ja parema käe kaitse oleksid terved ja neil poleks silmnähtavaid kahjustusi, ehk siis materjali kahjustusi. Iga 2-3 töötunni tagant Kontrollida saelehte, vajaduse korral puhastada õlitamise avad (joon. 5) ja juhtsoon (joon. 6), juhul, kui ta on kulunud või omab üleliigseid lohke, asendada see. Puhastage regulaarselt vedavat ketiratast ja kontrollige, et see ei oleks liialt kulunud (joonis 7). Määrida saeleherattakest näidatud ava kaudu konsistentse õliga kuullaagrite jaoks (joon. 8). sellest, et ta on halvasti teritatud. Kui lõikamisel ei teki saepuru, siis on kett on täielikult nüri ja lõikamise ajal peenestab puitu tolmuks. Hästi teritatud kett liigub ise puus edasi ja tekitab pikka ja suurt saepuru. Keti lõikav osa koosneb lõikehambaga (joon. 10) ja lõikepiirajaga (joon. 11) lõikelülist (joon. 9). Tasemete vahe nende osade vahel määrab lõikesügavust; hea terituse saavutamiseks on vajalik viilisuunaja ja ümmargune viil diameetriga 4mm. Järgida alljärgnevaid instruktsioone: peale pandud ja õigesti pinguldatud ketiga asetage ketipidur, seadke viilisuunajat nii, nagu on näidatud joonisel, perpendikulaarselt saelehele (joon.12), ja töötage lõikehambal joonisel näidatud nurga all (joon.13), teostades teritamist suunaga seestpoolt väljapoole ning nõrgendades survet tagasisuunal (väga oluline on järgida instruktsioone: üleliigsed, ebapiisavad teritamise nurgad või viili vale diameeter suurendavad reaktsiooni vastulöögi riski). Selleks, et blokknurgad oleksid täpsemad, on soovitav asetada viil selliselt, et ta ületaks umbes 0,5 mm võrra vertikaalis ülemist lõikeosa. Algul tuleb teritada kõik ühe külje hambad, seejärel keerata saag ja korrata operatsiooni. Kontrollige, et pärast teritamist oleksid kõik hambad ühepikkused, ja et väljaulatuva osa sügavuse piiraja kõrgus on ülemisest lõikeosast 0,6 mm madalamal: kontrollida kõrgust kasutades šablooni ja viile (lameda viili abil), seejärel keerata sügavuse piiraja eesmine ots kinni (joon. 14), osutades tähelepanu sellele, et mitte maha teritada tagasilöögi kaitsehammas (joon. 15). Iga 30 töötunni tagant Viima masinat volitatud Tehnoabi keskusesse üldisele ümber koostamisele ja pidurdusmehhanismide kontrolliks. Hoiustamine Hoidke toodet jahedas, kuivas ja lastele kättesaamatus kohas. Ärge hoidke toodet välitingimustes. H. SAAGIMISTEHNIKAD Töö ajal tuleks vältida: (joon. 1) - Saagida tüve olukorras, kus ta võib lõikamise ajal katki minna (puu pingutatud, kuivad puud jne): ootamatu murdumine võib olla väga ohtlik. - Saelehe või keti kinni jäämist lõikamise ajal: kui see juhtub, eemaldada masin toitevõrgust ja püüda tõsta tüvi, aidates kaasa sobiva tööriistaga; ärge proovige vabastada masinat, raputades tüve või tirides saagi, kuna võite kahjustada masinat või tekitada endale traumad. - olukordi, mis võivad hõlbustada reaktsiooni vastulööki. - toote kasutamisest õlavööst kõrgemal - võõrkehadega puidu saagimisest (näiteks naelad) - Kui Te töötate kaldpinnal, siis töötage olles tüve ees nii, et puu ei saaks teid kukkumisel lüüa. - Iga lõike lõpul Te märkate olulist muutust masina hoidmiseks vaja mineva jõu osas, olge väga ettevaatlikud, et mitte kaotada kontrolli tema üle. Ketiga lõikamine pealevajutamisel (alt üles) (joon. 3): masina ootamatu nihkumise risk operaatori suunas, löögi riskiga, või riskiala kontaktiga tüvega, sellele järgneva reaktsiooni vastulöögiga; olla väga ettevaatlik lõikamise ajal. Kõige kindlam masina kasutamiseviis – tüve blokeerimine kitsedel, ülalt alla lõikamisega ja väljaspool toestuse piiride töötamisega (joon. 4). Haagi kasutamine Töö ajal: (joon. 1) - Puu langetamise juhul tuleb alati lõpetada oma töö: osaliselt mahasaetud puu võib murduda. Pingutatud ketiga lõikamine (ülalt alla) (joon. 2), mis tekitab ootamatu masina nihutuse riski tüve suunas, kontrolli kaotamisega. Võimaluse korral tuleks lõikamise ajal kasutada haaki. Võimaluse korral kasutage haaki kindlama lõike jaoks: sisestada haak koorde või tüve pindmisse ossa, et paremini juhtida masinat. Edasi on toodud tüüpilised protseduurid, mida kasutatakse teatud olukordades. Kuid iga kord tuleb hinnata, kuivõrd kirjeldatud olukord vastab Teie konkreetsele juhule, ja kuidas teostada lõikamist minimaalse riskiga. Toodud tekstis on kirjeldatud kaks lõikamise tüüpi: EESTI - 7 Tüvi maas (Risk lõikamise lõpus puudutada ketiga mulda). (joon. 5) Saagida ülalt alla läbi kogu tüve. Tegutseda ettevaatlikult lõikamise lõpus, et vältida keti kokkupuudet mullaga. Võimaluse korral lõpetada lõikamist 2/3-l tüve paksusest, keerata tüvi ümber ja saagida läbi ülejäänud osa ülalt alla, et piirata mullaga kontakti riski. Tüvi asetatud maale ühe otsaga (murdumise risk lõikamise ajal) (joon. 6) Alustada lõikamist alt umbes kolmandikuni diameetrist, lõpetada lõikamist ülevalt poolt, liikudes juba tehtud lahtilõikele vastu. Kahe otsaga asetatud tüvi (keti kinnipigistamise risk) (joon. 7) Alustada lõikamist ülalt kuni umbes kolmandikuni diameetrist. Lõpetada lõikamist alt, liikudes juba tehtud lahtilõikele vastu. Langusel asuv tüvi. Seiske alati tüvest ülesmäge. Läbilõikamisel vähendage lõpus survet, lõdvendamata sae hoidmise haaret, et säilitada täielik kontroll sae üle. Ärge laske saeketil vastu maad minna. Puude langetamine TÄHELEPANU! Ärge püüdke teostada langetamist, kui Langetamise lõik, mida tehakse selleks, et puud langetada, tehakse suunava lõike alumise joone kohal 35 cm kõrgusel ja lõpetatakse temast 1/10 tüvest. Tuleb viibida puust vasakul ja lõigata pingutatud ketiga, kasutades haaki. Veenduda, et puu ei liigu ettenähtud langemise suunale erinevas suunas. Nii, kui on võimalik, asetada langetamise kiil lahtilõikesse. Tüve lahtilõikamata osa loetakse pidepunktiks, ja on omamoodi “liigendiks”, mis suunad puud langemisel; juhul, kui see osa ei ole piisav, või ei ole sirge, või täiesti läbi saetud, siis puudub kontroll puu langemise üle (väga ohtlik!). Seega on vajalik, et erinevad lõiked teostataks suure täpsusega. Lõikamise lõpus peaks puu alustama langemist. Vajaduse korral võib aidata kaasa langetamise kiiluga või hoovaga. Laasimine Pärast seda, kui puu on maha saetud, asuda laasimisele, ehk okste eemaldamisele tüvelt. Ei tohi antud operatsiooni allahinnata, kuna suur osa õnnetusjuhtumitest, mis on esile kutsutud reaktsiooni vastulöögiga, toimub just laasimise ajal, seetõttu tuleb pöörata tähelepanu saelehe otsa asendile ja töötada vasakul pool tüvest. Teil puudub piisav kogemus, ja igal juhul ärge langetage puid, mille tüve diameeter ületab saelehe pikkust! See operatsioon teostatakse vaid kogenud kasutajate poolt, kellel on vastavad seadmed. Langetamise eesmärk – lasta puul langeda parimasse asendisse järgnevaks laasimiseks ja tüve osadeks lahtilõikamiseks. (Vältida olukordi, mil üks puu, kukkudes, takerdub teise puusse. Takerdunud puud on väga ohtlik langetada.) Te peate määrama parima langemise suuna, hinnates: mis asub puu ümber, tema kallet, kõverust, tuule suunda ja okste kontsentratsiooni. Ei maksa alahinnata kuivade või murtud okste olemasolu, mis võivad tulla lahti puu langetamise ajal ja olla ohtlikud. TÄHELEPANU! Kriitilistes tingimustes langetamise operatsiooni ajal tuleb müravastast kaitset tõsta koheselt peale lõikamist, et määrata ebatavalist müra ja võimalikke hoiatavaid signaale. Lõikamisele eelnevad operatsioonid ja taganemistee määramine Eemaldage tööd segavad oksad (joon. 8), alustage töötamist ülalt alla nii, et tüvi oleks Teie ja masina vahel, raskemad oksad eemaldage osade kaupa. Eemaldage taimestik puu ümber ja kontrollige võimalike takistuste olemasolu (kivid, juured, augud jne.), et omada taganemise marsruuti (mida kasutada puu langemisel); vaadake joonist (joon. 9), et määrata suund, mida hiljem hoida (A. Puu langemiseks ettenähtud suund. B. Taganemistee C. Riskitsoon) PUU LANGETAMINE (joon. 10) Selleks, et tagada puu langemise üle kontrolli, tuleb teha järgmised lõiked: Suunav lõige, mida tehakse esimesena, et määrata puu langemise suunda: Algul teha suunava lõike ÜLEMINE OSA suunal, kuhu puu peaks langema. Viibida puust paremal pool ja lõigata pingutatud ketiga. Seejärel teha suunava lõike ALUMIST OSA, mis peab lõppemaülemise osa lõpus. Suunava lõike sügavus peaks olema 1/4 tüve diameetrist, minimaalse nurgaga ülemise ja alumise lõike vahel 45°. Kahe lõike kohtumise joont nimetatakse ”suunava lõike jooneks”. Joon peab olema absoluutselt horisontaalne ja langemise suuna suhtes täisnurga all (90°). EESTI - 8

Antud peatükis tuuakse välja informatsioon, mis on kasulik ökoloogilise kokkusobivuse karakteristikute toetamiseks, millised on pandid aluseks masina projekteerimisel, masina õige kasutamise ja õlide ning kütuse prügilasse äraviimise kohta. MASINA KASUTAMINE Õlimahuti täitmise toimingud peab teostama selliselt, et ei toimuks ketiõli laiali voolamist keskkonda.

VÄLJAVEDU PRÜGILASSE

Mitte visata töötavale masinale keskkonnas, vaid vastavalt kehtivale seadusandlusele viia prügilasse, ettevõtetele, mis tegelevad jäätmete käitlemisega. Tähis seadmel või selle pakendil näitab, et seadet ei tohi käidelda sarnaselt olmejäätmetega. Seade tuleb viia sobivasse elektriliste ja elektrooniliste seadmete kogumispunkti. Seadet õigesti utiliseerides aitate ära hoida võimalikku keskkonna ja inimeste tervise kahjustamist, mida võib tekitada vale jäätmekäitlus. Seadme ümbertöötamise kohta saate täpsemat teavet kohalikust keskkonnaametist, olmejäätmete käitlemise ettevõttest või kauplusest, kust seadme ostsite.

J. VIGADE OTSIMISE TABEL

Mootor ei käivitu Kontrollida voolu olemasolu toitevõrgus Kontrollida, kas pistik on lülitatud õigesti Kontrollida, et ei kaabel ega pikendusjuhe ole kahjustatud Kontrollida, kas ketipidur ei ole sisse lülitatud Kontrollige, et saekett oleks korrektselt monteeritud ja pingutatud Kontrollida ketiõli, nagu on kirjeldatud F ja G peatükkides Kontrollida, kas kett on teritatud Kontrollige, kas väljalülitamise lüliti on töökorras Pöörduda volitatud tehnoabi keskusesse

Mootor keerleb halvasti ning kaotab võimsust Masin käivitub, kuid lõikab valesti

L. EÜ Vastavusdeklaratsioon Husqvarna AB, S-561 82, Huskvarna, Sweden Võtame endale ainuvastutuse, et toode: Tähistus..........................................Chainsaw - Mootorsaag Tüübi/tüüpide tähistus.....................CSE1835, CSE1935S, CSE2040, CSE2040S Lõikeseade tüüp..............................Pöördtera Valmimisaasta.................................Pöördtera vastab järgmiste EÜ direktiivide nõuetele ja sätetele: 2006/42/EC, 2004/108/EC, 2000/14/EC, 2011/65/EU põhinedes järgmistel EL-is kooskõlastatud standarditel: EN60745-1, EN60745-2-13, EN55014-2, EN55014-1, EN61000-3-2, EN61000-3-11 informeeritud organ, kes viis läbi EÜ tüübi-ülevaatuse vastavalt artikkel 8 lõigule 2c. ........................................... TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg Germany Sertifikaadi number ........................................................... BM 50268379 Maksimaalne A-kaalutud helirõhu tase LpA tööpaigas, mõõdetud kooskõlas standardiga EN60745-2-13, on esitatud tabelis. Maksimaalne käe/käsivarre vibratsiooni kaalutud väärtus ah, mõõdetud kõnealus(t)e too(de)te näidiseksemplari(de)l kooskõlas standardiga EN60745-2-13, on esitatud tabelis. Vibratsiooni koguväärtus on mõõdetud kooskõlas standardse testimisviisiga ning seda saab kasutada eri tööriistade võrdlemisel. Vibratsiooni koguväärtust saab kasutada ka vibratsiooniga kokkupuute eelhindamiseks. Hoiatus: Vibratsioon tööriista tegeliku kasutuse ajal võib tööriista kasutusviisist sõltuvalt esitatud koguväärtusest erineda. Kasutajad peaksid enda kaitsmiseks tuvastama tegeliku kasutuse tingimustes vibratsiooniga kokkupuute hinnangul põhinevad ohutusmeetmed (võttes arvesse kasutustsükli kõiki osi, lisaks tööajale näiteks ka aega, kus tööriist on välja lülitatud või töötab ooterežiimis). 2000/14/EÜ: mõõdetud helivõimsuse LWA ja garanteeritud helivõimsuse LWA väärtused on toodud tabelis. Vastavuse hindamise protseduur. ..................................... Annex V Ulm 12/02/2013 P. Lamelli Rahvusvahelise teadus- ja arendustegevuse juht – käeshoitavad Tehnilise dokumentatsiooni hoidja TÜÜP (CSE____): Kuivkaal (kg) Võimsus (kW) Õlimahuti maht (cm3) Juhtlati maksimaalpikkus Keti samm (mm) Keti mõõt (mm) Mõõdetud helivõimsus LWA (dB(A)) Garanteeritud helivõimsus LWA (dB(A)) Helirõhk LpA (dB(A)) Määramatus KpA (dB(A)) Käe/käsivarre vibratsioon ah (m/s2) määramatuskonstant Kah (m/s2) Võrgutakistus Zmax ( Ω)

EN 61000-3-11 nõuetele vastavuse kinnitus Sõltuvalt kohaliku vooluvõrgu omadustest võib selle toote kasutamine põhjustada väikest pingelangust sisselülitamise hetkel. See võib mõjutada muid elektriseadmeid, nt põhjustada lambivalguse hetkelist hämardumist. Kui teie vooluvõrgu toite näivtakistus (Zmax) on tabelis märgitud väärtusest väiksem (oleneb teie seadme mudelist), siis kirjeldatud mõju ei esine. Vooluvõrgu näivtakistuse väärtuse kohta saate teavet oma elektriteenuse pakkujalt EESTI - 10
