Vrsta izdelka	Kompresorski hladilnik
Znamka	Dometic
Model	NRX 50C
Skupna prostornina	44 L (hladilnik 39,6 L, zamrzovalni del 4,4 L)
Dimenzije (V × Š × G)	525 × 380 × 510 mm
Teža	17 kg
Napajanje	12/24 V enosmerni tok
Klimatski razred	T (tropski, od 16 °C do 43 °C)
Temperaturno območje hladilnika	0 °C do 12 °C
Temperaturno območje zamrzovalnika	-15 °C do -5 °C
Načini delovanja	ECO, Tihi, Zmogljivost, Zamrzovanje (odvisno od modela)
Zaščita baterije (12 V)	Ustavitev pri 10,4 V, ponovni zagon pri 11,7 V
Hladilno sredstvo	R134a (26 g)
Raven hrupa	40-45 dB(A)
Glavne funkcije	Notranja osvetlitev, elektronski nadzor z LED indikatorji, zaklepanje vrat, odstranljiv zamrzovalni del, nastavljive police, posoda za zelenjavo
Vzdrževanje in čiščenje	Redno čistite z vlažno krpo; ročno odtajajte, ko plast ledu preseže 3 mm
Varnost	Samodejni izklop ob prenizki napetosti, pritrjene police proti zaprtju (nekateri modeli), zaklepanje vrat za prevoz
Razpoložljivi dodatki	Drsni tečaj, pritrdilni okvir, adapter za izmenični/enosmerni tok, dodatni zamrzovalni del
Popravljivost	Popravila izključno s strani pooblaščenega strokovnjaka; nadomestni deli na voljo pri proizvajalcu
Predvidena uporaba	Namestitev v notranjosti (prikolica, avtodom, čoln, tovornjak) za hlajenje in shranjevanje hrane

Pogosto zastavljena vprašanja - NRX 50C DOMETIC

Kakšna je prostornina hladilnika Dometic NRX 50C?

Skupna prostornina je 44 L, od tega 39,6 L za hladilnik in 4,4 L za zamrzovalni del. Če odstranite zamrzovalni del, se prostornina poveča na 46 L.

Kako nastaviti temperaturo?

Uporabite gumb za nastavitev stopnje hlajenja (oznaka 3). Stopnje so od 1 (najmanj hladno) do 5 (najbolj hladno). LED indikatorji prikazujejo izbrano stopnjo. Pri temperaturah okolice od 15 do 25 °C izberite srednjo nastavitev.

Kako vklopiti način ECO ali tihi način?

Večkrat pritisnite gumb za način delovanja (oznaka 5), dokler ne zasveti indikator želenega načina. Način ECO omeji hlajenje na stopnje 1-3 za varčevanje z energijo. Tihi način zmanjša hrup na stopnje 1-4, vendar se po 8 urah samodejno vrne na prejšnji način.

Kaj storiti, če se vrata ne zaprejo pravilno?

Preverite zapah vrat: če je v položaju A, ga prestavite v položaj B. Prepričajte se, da so vrata dobro potisnjena, dokler ne slišite izrazitega klika zgoraj in spodaj. Če težava ne izgine, preverite, ali je tesnilo poškodovano.

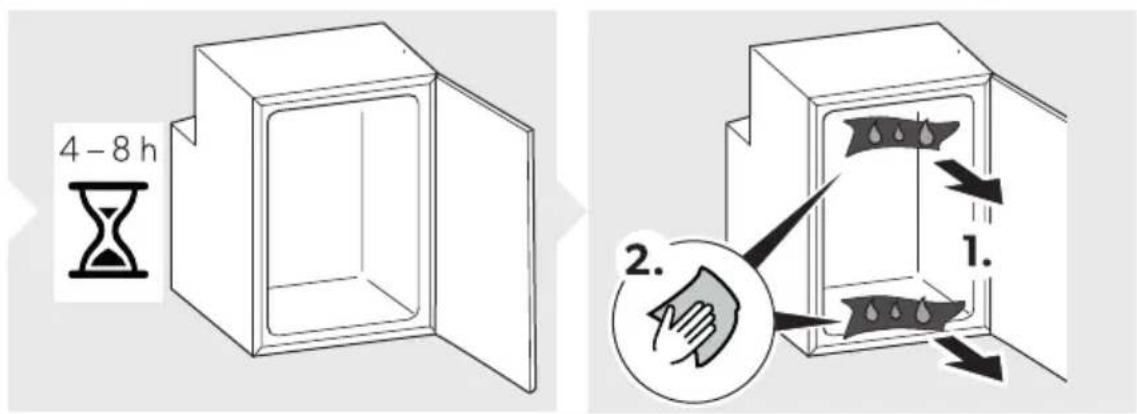

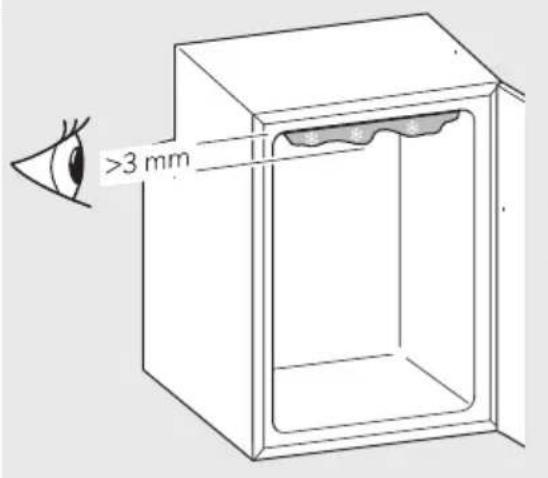

Kako odtajati hladilnik?

Ko plast ledu doseže približno 3 mm, izklopite aparat, ga izpraznite in pustite vrata odprta. Nikoli ne uporabljajte mehanskih ali ostrih orodij za pospešitev odtajevanja. Pred ponovnim vklopom očistite in posušite notranjost.

Kako očistiti hladilnik?

Pred čiščenjem vedno izključite aparat. Uporabite vlažno krpo z blagim detergentom. Ne uporabljajte abrazivnih izdelkov. Redno čistite kondenzator in odvod kondenzata. Pazite, da voda ne prodre v tesnila ali elektronske komponente.

Zakaj hladilnik ne hladi dovolj?

Možni vzroki vključujejo: nezadostno prezračevanje okoli hladilne enote, prenizko nastavitev temperature, nepravilno zaprta vrata, umazan kondenzator ali izpraznjeno baterijo. Preverite položaj zapaha, očistite kondenzator in se prepričajte, da prezračevalne rešetke niso zamašene.

Kaj pomenijo utripanja oranžne LED lučke?

Utripajoča oranžna lučka označuje napako. Število utripov ustreza določeni napaki: 1 za prenizko/visoko napetost, 2 za prevelik tok ventilatorja, 3 za blokiran motor, 4 za prenizko hitrost, 5 za elektronsko pregrevanje. Neprekinjeno utripanje označuje napako temperaturnega senzorja.

Ali lahko hladilnik uporabljam z avtomobilsko baterijo?

Da, aparat deluje na 12/24 V enosmerni tok. Sistem zaščite baterije izklopi napajanje pri 10,4 V (12 V) ali 22,8 V (24 V), da prepreči popolno izpraznitev. Ponovni zagon je pri 11,7 V (12 V) ali 24,2 V (24 V). Prepričajte se, da motor teče za zagotovitev zadostne napetosti.

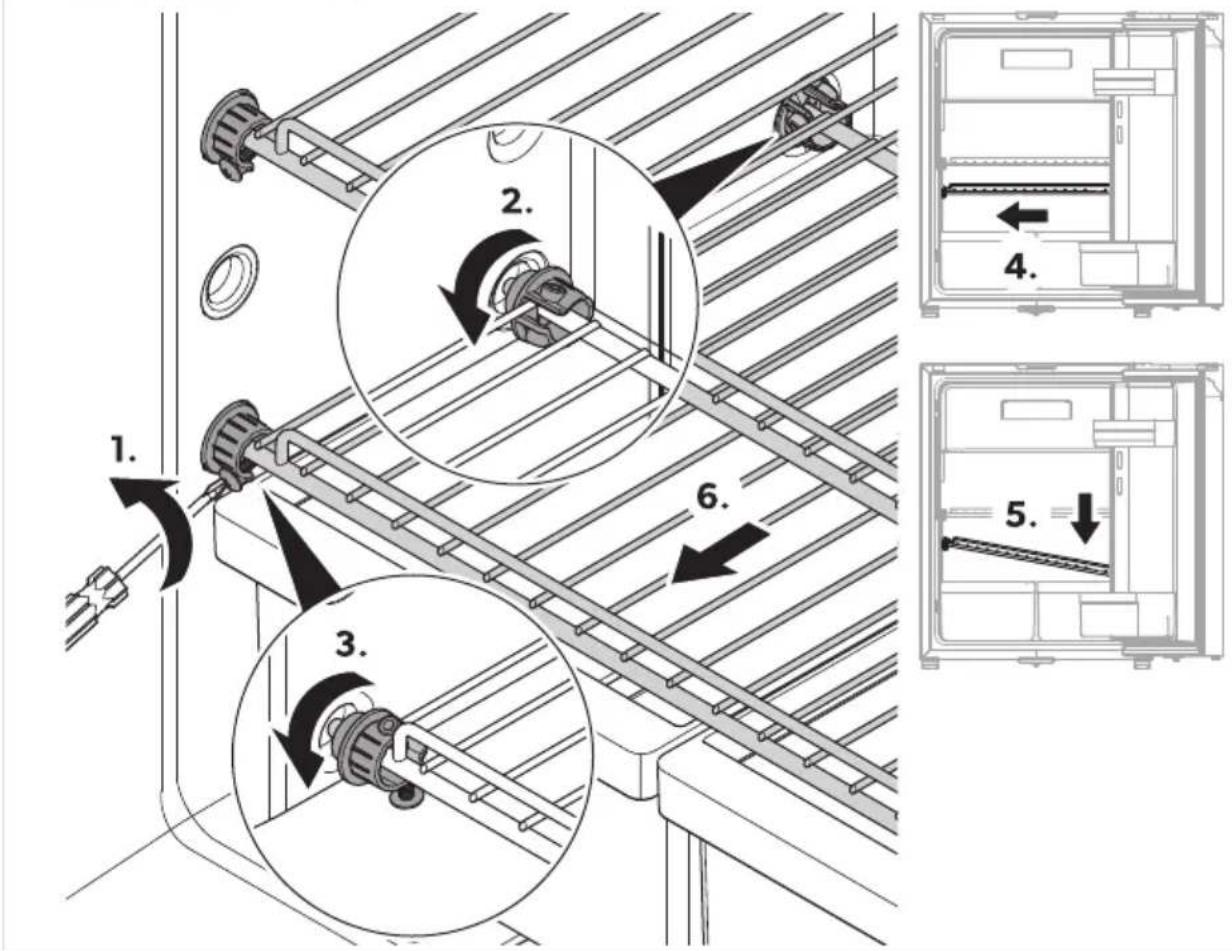

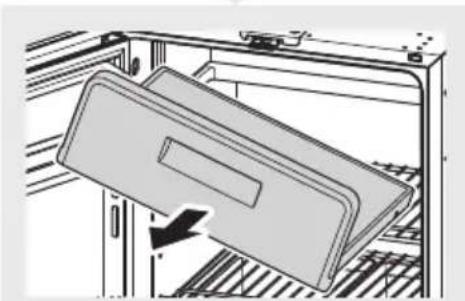

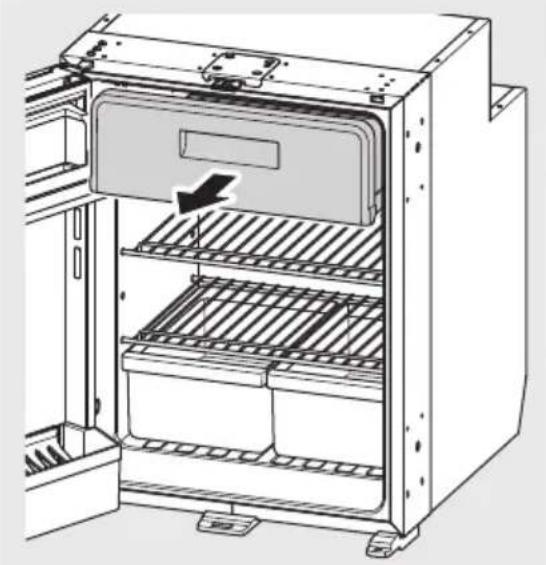

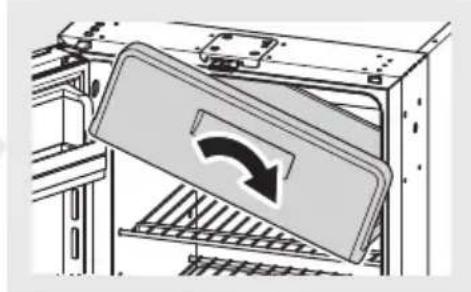

Kako odstraniti zamrzovalni del?

Najprej zaprite vrata zamrzovalnega dela. Primite del na dnu in ga nežno potegnite navzven. Ne vlecite za vrata. Po potrebi ga zamenjajte z nadomestno polico (dodatna oprema). Shranite del na suhem mestu.

NAVODILA ZA UPORABO NRX 50C DOMETIC

OPREZ! Nevarnost za zdravje

OPREZ! Nevarnost za zdravje

OPREZ! Nevarnost za zdravje

1 Pomembna obvestila. 462 2 Razlaga simbolov. 462 3 Varnostni napotki 463 4 Obseg dobave 465 5 Dodatna oprema. 465 6 Predvidena uporaba. 467 7 Tehnični opis 467 8 Uporaba 470 9 Čiščenje in vzdrževanje 478 10 Odpravljanje težav. 481 11 Garancija 484 12 Odstranjevanje. 484 13 Tehnični podatki 485 14 Tehnični podatki 487

1 Pomembna obvestila

Pozorno preberite in upoštevajte vsa navodila, smernice in opozorila iz tega navodila, da zagotovite pravilno vgradnjo, uporabo in vzdrževanje izdelka. Ta navodila MORATE hraniti skupaj z izdelkom.

Z uporabo izdelka potrjujete, da ste pozorno prebrali vsa navodila, smernice in opozorila ter razumete in upoštevate vsa določila ter pogoje v tem dokumentu. Strinjate se, da boste izdelek uporabljali samo za predvideni namen uporabe in v skladu z navodili, smernicami in opozorili v tem navodilu ter v skladu z vsemi veljavnimi zakoni. Pridržujemo si pravico do sprememb in posodobitev navodila, vključno z navodili, smernicami in opozorili ter povezano dokumentacijo. Za najnovejše informacije o izdelku obiščite documents.dometic.com.

2 Razlaga simbolov

Signalna beseda označuje varnostna sporočila in sporočila o materialni škodi ter stopnjo ali raven nevarnosti.

NEVARNOST!

Označuje nevarno situacijo, ki povzroči smrt ali hude poškodbe, če ni preprečena.

OPOZORILO!

Označuje nevarno situacijo, ki lahko povzroči smrt ali hude poškodbe, če ni preprečena.

POZOR!

Označuje nevarno situacijo, ki lahko povzroči lažje ali zmerne poškodbe, če ni preprečena.

OBVESTILO!

Označuje nevarno situacijo, ki lahko povzroči materialno škodo, če ni preprečena.

NASVET: Dodatne informacije za upravljanje izdelka.

3 Varnostni napotki

Osnovna varnost

OPOZORILO! Nevarnost električnega udara

Vgradnjo in odstranitev hladilnika sme opraviti samo ustrezno usposobljeno osebje. Namestitev v kopalnicah in območjih, ki so izpostavljena vodi, mora izvajati usposobljeni strokovnjak. Če boste hladilnik namestili pod nadstreškom ali v podobnem okolju, zagotovite, da bo hladilnik zaščiten pred dežjem in brizgi vode. Če na hladilniku opazite vidne znake poškodb, ga ne uporabljajte. Vsa popravila na tem hladilniku naj izvajajo samo ustrezno usposobljeni serviserji. Neustrezna popravila so lahko zelo nevarna, lahko pa tudi poškodujejo hladilnik. Če je priključni kabel tega hladilnika poškodovan, ga mora zamenjati proizvajalec, njegova servisna služba oziroma ustrezno usposobljena oseba ali služba. V nasprotnem primeru obstaja nevarnost za uporabnika. Pri nameščanju hladilnika bodite pozorni, da napajalnega kabla ne boste zagozdili ali poškodovali. Za hladilnikom ne sme biti razdelilnih podaljškov ali prenosnih virov napajanja. Nezaščitenih električnih vodnikov se ne dotikajte z golimi rokami. Napravo priključite v vtičnico, ki zagotavlja ustrezno zaščito, predvsem ko mora biti naprava ozemljena. Pri napajanju naprave iz električnega omrežja morate zagotoviti, da je napajanje zavarovano z zaščitnim stikalom na diferenčni tok (RCCB) ali FI-stikalom (GFCI). Namestitev je treba izvesti v skladu z vsemi veljavnimi predpisi, to velja posebej v območjih, kjer je lahko prisotna vlaga.

OPOZORILO! Nevarnost požara

Hladilni krogotok vsebuje majhno količino okolju prijaznega hladilnega sredstva. Ne škodi ozonski plasti in ne povečuje toplogrednega učinka. Iztečeno hladilno sredstvo se lahko vname. Hladilnika ne uporabljajte in ne hranite v zaprtih prostorih brez pretoka zraka ali s slabim pretokom zraka. V vgradnih odprtinah za hladilnik ne sme biti električnih sestavnih delov in svetlobnih virov, ki bi med običajnim in neobičajnim delovanjem proizvajali iskre ali obloke (na primer relejev ali razdelilnih omaric). Izolacija hladilnika vsebuje vnetljiv ciklopentan, zato je za odstranjevanje treba upoštevati posebne postopke. Hladilnik po koncu življenjske dobe predajte ustreznemu zbirnemu centru.

OPOZORILO! Nevarnost eksplozije

V hladilniku ne skladiščite eksplozivnih substanc, kot npr. razpršilnikov s potisnim plinom.

OPOZORILO! Nevarnost za zdravje

Ta hladilnik smejo uporabljati otroci, ki so starejši od 8 let, in osebe z zmanjšanimi fizičnimi, zaznavnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami in znanjem, če so nadzorovani ali so prejeli navodila glede varne uporabe hladilnika in razumejo s tem povezana tveganja. Otroci, ki so stari od 3 do 8 let, smejo hladilnik polniti in prazniti. Otroci ne smejo brez nadzora izvajati čiščenja in vzdrževalnih del. Otroke je treba nadzorovati in tako zagotoviti, da se s hladilnikom ne bodo igrali.

OPOZORILO! Nevarnost ujetja otroka

Prepričajte se, da so police nameščene in zavarovane, da se otroci ne bodo mogli zapreti v hladilnik.

Preden odstranite svoj stari hladilnik:

• Odstranite predale. Police pustite v hladilniku, da otroci ne bodo mogli zlesti v hladilnik.

Snemite vrata.

POZOR! Nevarnost za zdravje

Da bi preprečili nevarnost zaradi nestabilnosti hladilnika, ga je treba pritrditi v skladu z navodili za vgradnjo.

Prezračevalne odprtine v ohišju hladilnika ali vgradni enoti ne smejo biti zakrite. Da bi pospešili odtajanje, ne uporabljajte mehanskega ali drugega orodja, ki ga ni priporočil proizvajalec. Hladilnega kroga ne smete odpirati ali poškodovati. V predalih za živila v hladilniku ne uporabljajte električnih naprav, razen če te električne naprave priporoča proizvajalec.

POZOR! Nevarnost poškodb

V hladilniku ali v bližini hladilnika ne uporabljajte in ne hranite vnetljivih materialov. Na hladilnik ali ob hladilnik ne polagajte predmetov. Hladilnika ne spreminjajte.

OBVESTILO! Nevarnost poškodb

Delovanje na enosmerni tok izberite le, če motor vozila teče in alternator vozila dovaja zadostno napetost ali če uporabite nadzornik baterije. Kondenzacijski odtok mora biti vedno čist, če je na voljo. Če ima hladilnik prezračevalne rešetke, pri čiščenju vozila v območju prezračevalnih rešetk ne uporabljajte visokotlačnega čistilnika. Hladilnik ne sme biti izpostavljen dežju. Vtiča iz vtičnice nikoli ne vlecite tako, da držite za priključni kabel.

Varnost pri delovanju hladilnika

NEVARNOST! Nevarnost električnega udara

Pred vklopom hladilnika vedno preverite, ali sta vtič in priključni kabel suha.

POZOR! Nevarnost za zdravje

Poskrbite, da bodo v hladilniku samo predmeti, ki jih je dovoljeno hladiti na izbrano temperaturo.

Redno čistite površine, ki lahko pridejo v stik z živili, in dostopne odtočne sisteme. Surovo meso in ribe v hladilniku hranite v primernih posodah, da ne bodo v stiku z drugimi živili in nanje ne bodo kapljali. Če so vrata dlje časa odprta, lahko zaradi tega temperatura v notranjosti hladilnika zelo naraste. Če bo hladilnik dlje časa prazen:

• Izklopite hladilnik.
• Odtajte hladilnik. Očistite in posušite hladilnik.
• Pustite vrata odprta in tako preprečite, da bi v hladilniku nastajala plesen. Vrata hladilnika in vrata zamrzovalnika odprite v položaj za zimo, če je ta na voljo.

POZOR! Nevarnost poškodb

Ne potiskajte prstov v tečaj.

Preden se odpravite na pot, zaprite in zapahnite vrata hladilnika. Hladilni sistem, ki je na hrbtni strani hladilnika, se med delovanjem zelo segreje. Če ima hladilnik prezračevalne rešetke in jih želite odstraniti, se pri tem zaščitite pred stikom z vročimi deli. Vrata naprave ali zamrzovalnika se ob napačni uporabi lahko v celoti snamejo. Zaprite vrata, dokler zgoraj in spodaj ne zaslišite glasnega klika.

OBVESTILO! Nevarnost poškodb

Ne opirajte se na odprta vrata hladilnika. Težke predmete, kot so steklenice ali pločevinke, hranite samo v vratih hladilnika, v predelku za zelenjavo ali na spodnji polici. Če ima hladilnik dvostranska vrata in vrata na nasprotni strani niso pravilno zapahnjena, jih na tisti strani potisnite zgoraj in spodaj, dokler se ne zaskočijo na mestu. Nevarnost pregretja! Vedno poskrbite, da se toplota, ki se sprošča med delovanjem, zadostno odvaja. Zagotovite, da je razmik med hladilnikom in sosednjimi stenami in predmeti tak, da zrak lahko kroži.

Notranjosti ne polnite z ledom ali tekočino. Hladilnik in kable zaščitite pred vročino in vlago. Vtiča iz vtičnice ne vlecite tako, da držite za priključni kabel.

NASVET

Obrnite se na proizvajalca svojega vozila, če sistem za nadzor baterije izklopi hladilnik, da bi zaščitil baterijo. Pri temperaturah okolice od 15°C do 25°C izberite povprečno nastavitev temperature. Če vrata na nasprotni strani niso pravilno zapahnjena, jih na tisti strani potisnite zgoraj in spodaj, dokler se ne zaskočijo na mestu. Da ne bo treba hrane zavreči, upoštevajte naslednje:

• Temperatura manj niha. Zamrzovalnika ne odpirajte po nepotrebnem in vrata ne puščajte dolgo odprta. Živila hranite na način, ki omogoča učinkovito kroženje zraka.
• Poskrbite, da so v hladilniku samo predmeti, ki jih je dovoljeno hladiti na izbrano temperaturo.
• Različna živila hranite na način, kot je prikazano na slikah.
• Če je temperaturo mogoče nastaviti: Temperaturo nastavite glede na količino in vrsto živil.
• Živila se lahko hitro navlečejo ali oddajo vonj oz. okus. Živila vedno shranite pokrita ali v zaprtih posodah/steklenicah.

4 Obseg dobave

Količina Opis
1 Kompresorski hladilnik
1 Izpustno koleno
1 Kratka navodila za uporabo
1 Navodilo za uporabo (samo na spletu)
1 Navodilo za montažo

5 Dodatna oprema

Na voljo kot dodatna oprema (ni vključeno v dobavo):

SL NRX35-130

Opis Številka izdelka
Drsni tečaj 9620012939
Pritrdilni okvir vključno s spodnjim okvirjem
• NRX0035, NRX0050 9620012877
• NRX0060 9620012881
• NRX0080 9620012882
• NRX0115 9620012878
• NRX0130 9620012876
Pritrdilni okvir vključno s spodnjim okvirjem (črn)
• NRX0035, NRX0050 9620012874
• NRX0060 9620012875
• NRX0080 9620012880
• NRX0115 9620012879
• NRX0130 9620012883
Nadomestna polica za odstranjen zamrzjeni predelek
• NRX0035, NRX0050 9620012933
• NRX0060 9620012938
• NRX0080 9620012935
• NRX0115, NRX0130 9620012932
Zamrzjeni predelek
• NRX0035, NRX0050 9620012931
• NRX0060 9620012936
• NRX0080 9620012934
• NRX0115, NRX0130 9620012937

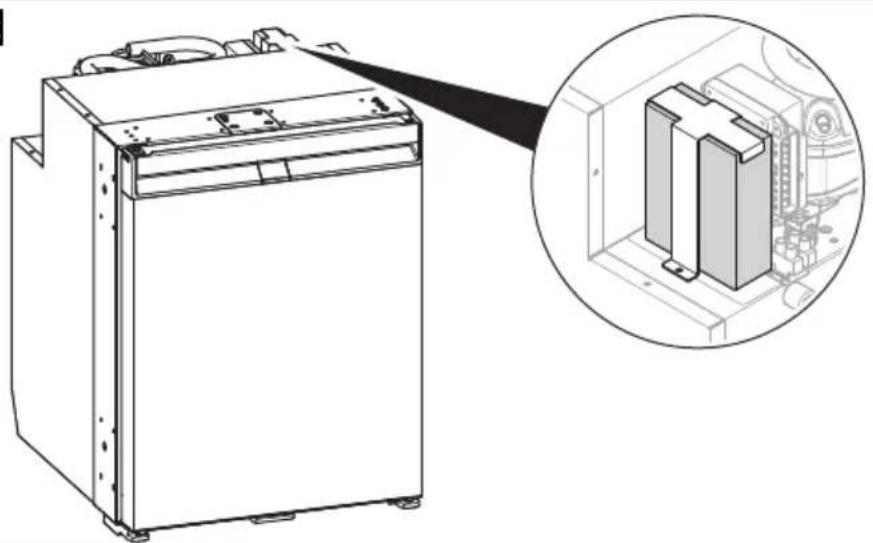

Napajalnik AC/DC	9620013449 (EU)
	9620013450 (UK)

6 Predvidena uporaba

Hladilnik je predviden za:

• namestitev v prikolice, avtodome, plovila in tovornjake,
• hlajenje in shranjevanje hrane,
• samo NRX0035-0130(C/S): shranjevanje predzamrznjene hrane,
• uporabo v notranjih prostorih.

Hladilnik ni predviden za komercialno uporabo, poslovno uporabo ali uporabo v gospodinjstvih.

Hladilnik ni primeren za:

• shranjevanje zdravil,
• shranjevanje korozivnih snovi ali snovi, ki vsebujejo topila,
• hitro zamrzovanje živil,
• uporabo na prostem.

Ko se naprava uporablja na plovilih, mora biti nameščena v bivalnem prostoru in ne na odprtem krovu.

Zamrzovalni predel je primeren za shranjevanje predhodno zamrznjene hrane, shranjevanje ali pripravo sladoleda in ledenih kock. Ni pa primeren za zamrzovanje predhodno odmrznjenih živil.

Hladilnik je predviden za vgradnjo v omarico ali vgradno nišo.

Optimalna učinkovitost hlajenja je zagotovljena pri temperaturah okolice med 16 °C ... 43 °C in pri maksimalni vlažnosti 90 %.

Ta izdelek je primeren samo za predvideni namen in uporabo v skladu s temi navodili.

V tem navodilu so navedene informacije, ki jih je treba upoštevati za pravilno vgradnjo in/ali delovanje izdelka. Aparat zaradi slabe vgradnje in/ali nepravilne uporabe oziroma vzdrževanja ne bo dobro deloval in se lahko pokvari.

Proizvajalec ne sprejema nobene odgovornosti za telesne poškodbe ali poškodbe izdelka, do katerih pride zaradi:

• napačne namestitve, sestave ali priklopa, vključno s previsoko napetostjo;
• neustreznih vzdrževalnih del ali uporabe neoriginalnih nadomestnih delov, ki jih ni dobavil proizvajalec;
• sprememb izdelka brez izrecnega dovoljenja proizvajalca;
• uporabe za namene, ki niso opisani v navodilu.

Družba Domatici si pridržuje pravico do spremembe videza in specifikacij izdelka.

7 Tehnični opis

Hladilnik je zasnovan za delovanje na različne vrste napajanja ter lahko deluje na izmenični tok ali enosmerni tok.

NRX0035-0130(C/S): Pri tem modelu je tovarniško vgrajen zamrznjeni predelek, ki ga je mogoče odstraniti in znova namestiti.

Vrata hladilnika imajo zapiralni mehanizem, ki služi tudi kot transportno varovalo.

Vsi v hladilniku uporabljeni materiali so primerni za uporabo z živili.

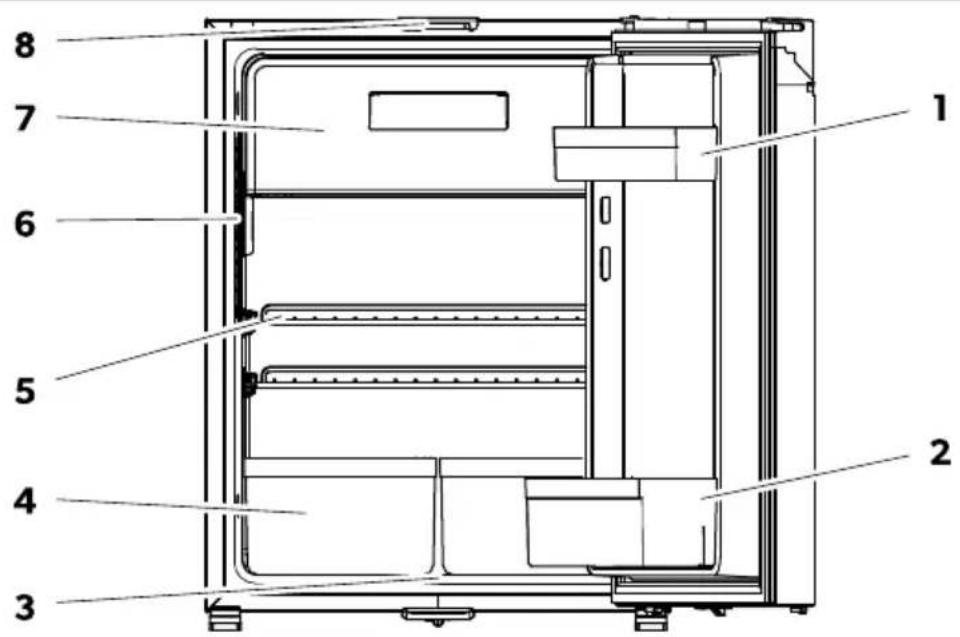

Opis naprave

1

Št. Razlaga

1 Vratni predal (samo NRX0035-0130[C/S], NRX0080-0130[E]) 2 Polica za steklenice 3 Izpust kondenzata 4 Predal za zelenjavo (samo NRX0035-0130[C/S]) 5 Polica 6 Kontrolna plošča s prikazovalnikom 7 Zamrznjeni predelek (samo NRX0035 - 0130[C/S]) 8 Zapiralni mehanizem za prezračevanje

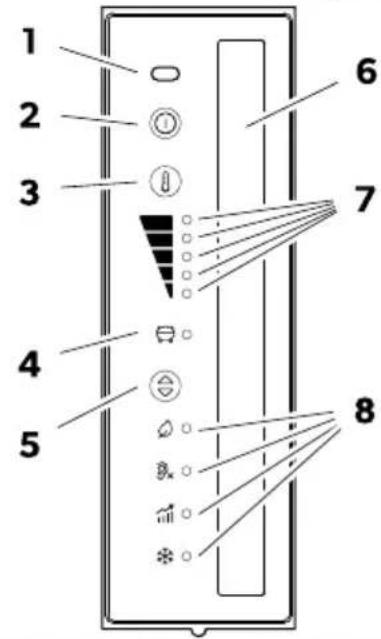

Upravljalni in prikazni elementi

2 NRX0035-0130(E)

NRX0035-0130(C/S)

Št. Razlaga

1 IR-senzor odprtih vrat
2	Gumb za VKLOP/IZKLOP
3	Gumb za nastavitev stopnje hlajenja
4 LED-indikator kompresorja in napake
5	Gumb za način delovanja
6 Notranja osvetljava
7	LED-indikatorji stopnj hlajenja
	Stopnja hlajenja 5
	Stopnja hlajenja 4
	Stopnja hlajenja 3
	Stopnja hlajenja 2
	Stopnja hlajenja 1
8 LED-indikatorji načinov delovanja

LED-indikator kompresorja in napake

LED-indikator kompresorja in napake prikazuje stanje delovanja kompresorja ali opozarja na napako:

Barva Opis
Bela Kompresor je vklopljen
Oranžna Kompresor je izklopljen
Oranžna (utripajoča) Napaka (gleje poglavje Prikaz napak na strani 484)

SL NRX35-130

LED-indikatorji načinov delovanja

LED-indikatorji načinov delovanja prikazujejo naslednje možnosti nastavitev

Sibbol	Opis
	VARCNI naiz:Delovanje 3 manjlo porabo energije.Stopnajahjenja 1-3
	T1H naiz:Manjavno delovanje.Stopnajahjenja 1-4
	ZMOGUIWOSTNI naiz:Stopnajahjenja 1-5
	Naiz ZAMRZOVALNIKA (samo NRX0035-0130/C/S)Delovanje 2 odstranjem zamznjeim predekom. Calotno notranjat hladkina chladna -6 °C

8 Uporaba

8.1 Pred prvo uporabo

NASVET

Pri nadaljnjem hlajenju v prvih 4 urah po zagonu se lahko pojavi neprijeten vonj, ki čez nekaj ur izhlapi. Prostor dobro prezračite.

3

NASVET Preverite, ali je nastavljiv zapiralni mehanizem nameščen. Po potrebi naročite nastavljiv zapiralni mehanizem (domatic.com) in zamenjajte fiksni zapiralni mehanizem z nastavljivim.

Zapiralni mehanizem je tovarniško nastavljen v položaj A. Zapiralni mehanizem premaknite v položaj B.

NASVET Če je zapiralni mehanizem v položaju B, se prepričajte, da se vrata pri zapiranju pravilno zapahnejo (glejte poglavje Zapiranje in zapahnitev vrat hladilnika na strani 473).

8.2 Informacije o shranjevanju živil

POZOR! Nevarnost za zdravje

Če je hladilnik dlje časa izpostavljen temperaturi okolice pod 10 °C, ni več mogoče zagotoviti enakomernega uravnavanja temperature v zamrzovalnem predelku. Zato lahko temperatura v zamrzovalnem predelku naraste in shranjena živila se lahko odtajajo.

OBVESTILO! Nevarnost poškodb

Pri polnjenju hladilnika upoštevajte največjo obremenitev posameznega vratnega predala in vrat (glejte Tehnični podatki na strani 485).

V zamrzovalnem predelku ne hranite gaziranih pijač.

• Temperatura naj čim manj niha. Hladilnika ne odpirajte po nepotrebnem in vrata naj ne bodo dolgo odprta. Živila hranite na način, ki omogoča učinkovito kroženje zraka.
• Temperaturo nastavite glede na količino in vrsto živil.

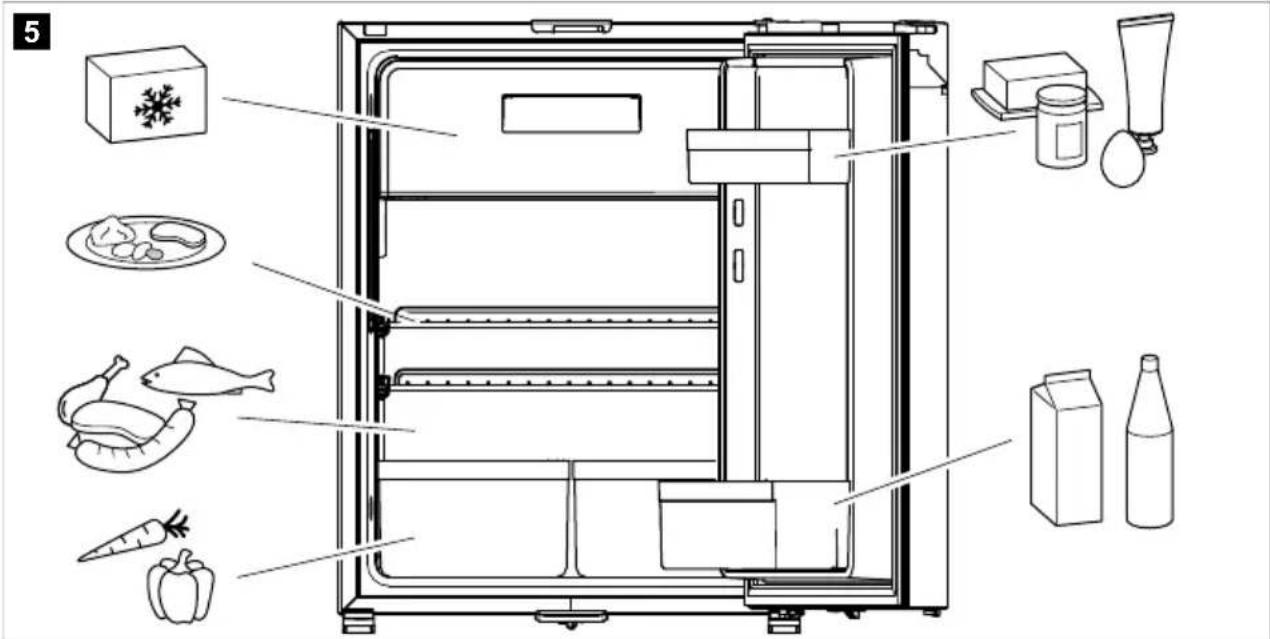

• Različna živila hranite na način, kot je prikazano na slikah. Živila se lahko hitro navlečejo ali oddajo vonj oz. okus. Živila vedno shranite pokrita ali v zaprtih posodah/steklenicah. Živila shranjujte, kot je prikazano.

8.3 Varčevanje z energijo

• Hladilnika ne odpirajte po nepotrebnem in vrata naj ne bodo dolgo odprta.
• Tople jedi naj se najprej ohladijo, preden jih daste v aparat in začnete hladiti.
• Hladilnik odtalite, takoj ko se nabere plast ledu.
• Ne nastavljajte nizkih temperatur, če ni treba.
• Da bo poraba energije optimalna, police in predale namestite v položaje, v katerih so bili ob dobavi. Redno preverjajte, ali se vratno tesnilo dobro prilega.
• S kondenzatorja redno čistite prah in umazanijo.

8.4 Uporaba vrat hladilnika

POZOR! Nevarnost poškodb

Vrata hladilnika in vrata zamrznjenega predelka se ob napačni uporabi lahko v celoti snamejo.

8.4.1 Odpiranje vrat hladilnika

NASVET: Povlecite ročaj na nasprotni strani omejevalnika vrat. Upoštevajte ustrezen položaj drsnika. Glejte priloženo navodilo za montažo.

Vrata hladilnika odprite, kot je prikazano.

8.4.2 Zapiranje in zapahnitev vrat hladilnika

POZOR! Nevarnost poškodb

Če vrata niso pravilno zapahnjena, jih zgoraj in spodaj previdno potisnite, dokler se ne zaskočijo na mestu.

NASVET: Vrata hladilnika imajo zapiralni mehanizem, ki služi tudi kot transportno varovalo.

NRX0035-0130(E): Vrata pritiskajte, dokler na vrhu ne zaslišite glasnega klika.

NRX0035-0130(C/S): Zaprite vrata, dokler zgoraj in spodaj ne zaslišite glasnega klika.

Vrata so tako zaprta in zapahnjena.

8.5 Vklop in izklop

NASVET: Če hladilnika dlje časa ne boste uporabljali, ga vedno izklopite.

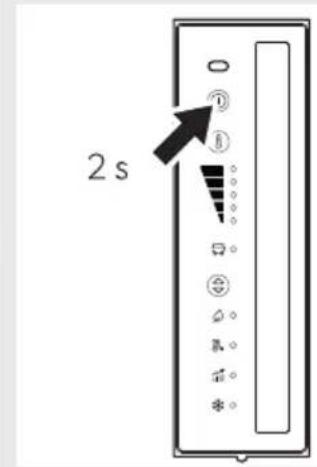

Za vklop držite gumb pritisnjen vsaj 2 s. Hladilnik se vklopi z nazadnje izbrano stopnjo hlajenja in načinom delovanja. Za izklop držite gumb pritisnjen vsaj 2 s.

8.6 Nastavljanje načinov delovanja

NASVET: Ko uporabljate VARČNI način, ZMOGLJIVOSTNI način ali način ZAMRZOVALNIKA, sistem ostane v tem načinu do nadaljnjih sprememb.

Način delovanja se izbere tako, da zaporedoma pritiskate gumb ①, dokler ne zasveti LED-indikator želenega načina delovanja. Na voljo so naslednji načini delovanja:

Uporaba VARČNEGA načina

Ko je aktiven VARČNI način, hladilnik deluje z manjšo porabo energije pri stopnjah hlajenja 1–3. LED-indikator za delovanje za VARČNI način (C) in LED-indikator za izbrano stopnjo hlajenja svetita.

Uporaba TIHEGA načina

Ko je aktiven TIHI način, hladilnik deluje manj hrupno pri stopnjah hlajenja 1–4.

NASVET

Tihi način ni na voljo, če hladilnik deluje v načinu ZAMRZOVALNIKA.

Če izberete TIHI način, bo hladilnik vrnil na delovanje 8 h in nato preklopil na (VARČNI način ali ZMOGLJIVOSTNI način).

LED-indikator za delovanje za TIHI način in LED-indikator za izbrano stopnjo hlajenja svetita.

Uporaba ZMOGLJIVOSTNEGA načina

Ko je aktiven ZMOGLJIVOSTNI način, hladilnik deluje v standardnem načinu pri stopnjah hlajenja 1–5. LED-indikator za delovanje za ZMOGLJIVOSTNI način (2) in LED-indikator za izbrano stopnjo hlajenja svetita.

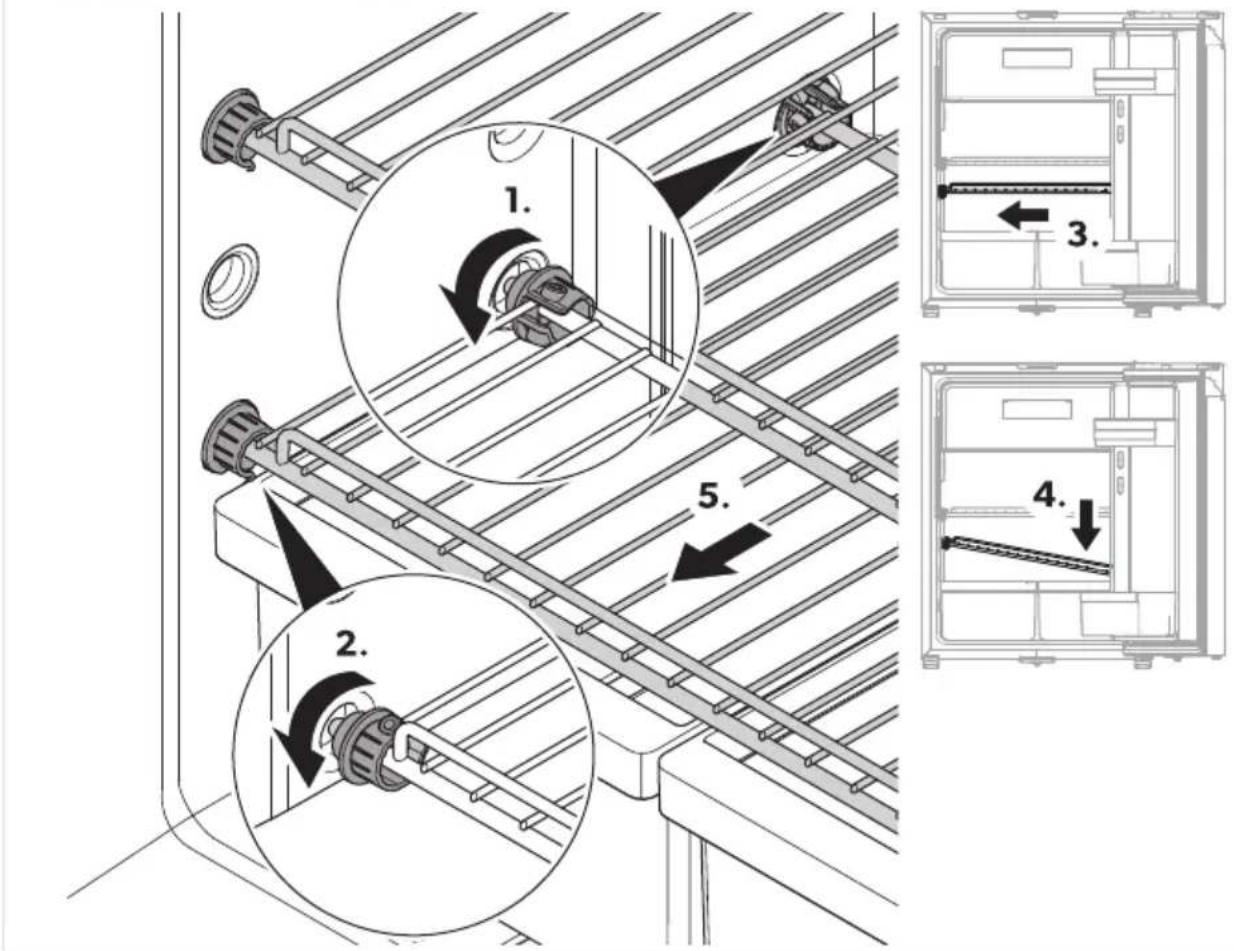

Uporaba načina ZAMRZOVALNIKA

Police namestite nazaj, da se zaskočijo na mestu.

NASVET: Pred prestavljanjem polic odstranite zamrznjeni predelek, da boste imeli boljši dostop do zadnjih čepkov polic.

NRX0035-0050: Police prestavite v želeni položaj, kot je prikazano.

9NRX0035-0050

NRX0035-0050: Police prestavite v želeni položaj, kot je prikazano.

10NRX0060-0130

8.9 Odstranjevanje zamrznjenega predelka

OBVESTILO! Nevarnost poškodb

Zaprite vrata zamrznjenega predelka, preden ga odstranite. Zamrznjeni predelek primite spodaj. Ne vlecite za vrata zamrznjenega predelka. Zamrznjeni predelek shranite na suhem in hladnem mestu.

Zamrznjeni predelek odstranite, kot je prikazano.

11

8.10 Nameščanje napajalnika AC/DC

Napajalnik AC/DC (dodatna oprema) namestite, kot je prikazano.

12

9 Čiščenje in vzdrževanje

OPOZORILO! Nevarnost električnega udara

Pred vsakim čiščenjem in vzdrževanjem hladilnik odklopite iz vira napajanja.

OBVESTILO! Nevarnost poškodb

Za čiščenje ne uporabljajte abrazivnih čistilnih sredstev ali trdih predmetov. Za odstranjevanje ledenih oblog ali zamrznjenih predmetov ne uporabljajte trdih ali ostrih orodij. Pazite, da v tesnila ne bo kapljala voda. Elektronika se lahko poškoduje.

OBVESTILO! Nevarnost poškodb

Svetlobni vir lahko zamenja samo proizvajalec, serviser ali podobno usposobljena oseba, s čimer prepreči morebitne nevarnosti.

Notranjost in zunanjost hladilnika redno in ko je umazan čistite z vlažno krpo. Hladilnik po čiščenju s krpo obrišite do suhega.

Redno preverjajte kondenzacijski odtok.

Po potrebi očistite kondenzacijski odtok. Če je zamašen, se kondenzat nabira na dnu hladilnika.

Redno čistite prah in umazanijo s kondenzatorja z vlažno krpo.

Hladilni krogotok

Hladilni krogotok ne potrebuje vzdrževanja.

Odtajanje hladilnika

OBVESTILO! Nevarnost poškodb

Ne uporabljajte mehanskega ali drugega orodja, da bi pospešili odtajanje.

NASVET: Na hrbtni strani se sčasoma nabere plast slane. Ko je plast slane debela približno 3 mm, morate hladilnik odtajati.

Hladilnik odtajajte, kot je prikazano.

13

Nastavitev vrat hladilnika v položaj za skladiščenje

POZOR! Nevarnost poškodb

Položaja za skladiščenje ne smete uporabljati med vožnjo.

NASVET: Vrata hladilnika nastavite v položaj za skladiščenje, če aparata dlje časa ne boste uporabljali. Tako preprečite nastanek plesni.

Odtalite hladilnik (glejte Odtajanje hladilnika na strani 479).

Vrata hladilnika prestavite v položaj za skladiščenje, kot je prikazano.

14

15

10 Odpravljanje težav

NASVET: Da bo uporaba 12 V elektronskih naprav v počitniški prikolici med vožnjo varna, je treba zagotoviti zadostno napajalno napetost iz vlečnega vozila. V nekaterih vozilih lahko sistem za uravnavanje energije baterije samodejno izklopi elektronske naprave, da zaščiti baterijo. O tem se pozanimajte pri proizvajalcu vašega vozila.

16

Motnja Možni vzrok Rešitev

Hladilnik ne deluje.	Varovalka v omrežju na enosmerni tok jePokvarjena.	> Zamenjaje varovalko (s616 na strani 482).
	Varovalka v vozilu jePokvarjena. Zamenjaje varovalko v vozilu. Gleje navodilo za uporabo vozila.
	Baterija vozila je izpraznjena. Preverite baterijo vozila in jo napol- nite.
	Vžig ni vklopljen. Vklopite vžig.	>
	Temperatura kompresorja je prenizka (<0°C).	> Vse zunanje prezračevalne rešetke v celoti zaprite/prekrijte z izolacij- skim materialom.
	Hladilnik se samodejno izklopi, Če na- petost ni zadostna. (Izklopna napetost: 10,4 V≠)	> Napolnite baterijo. Hladilnik se bo samodejno znova vklopil. (Vklopna napetost: 11,7 V≠)
Slabo hlajenje, dvig notranje tempera- ture. Kompresor neprekinjeno deluje.	Prezračevanje okoli aggregata ni zad- stno.	> Preverite, ali je prezračevalna rešet- ka prosta. > Hladilnik prestavite na drugo me- sto.
	Notranje stene so zaledenele. Preverite, ali se vrata hladilnika pra- vilno zapirajo. > Preverite, ali je tesnilo hladilnika do- bro namešćeno in ni poškodovano. > Odalite hladilnik (gleje Odtajanje hladilnika na strani 479).
	Nastavljena je previsoka temperatura. Nastavite nižjo temperaturo.
	Temperatura okolice je previsoka. Začasno odstranite prezračevalno rešetko, da se lahko topel zrak hi- treje odvaja.	> Odstranite nekaj Živil.
	V hladilnik ste naenkrat vstavili preveli- ko kolićino Živil.
	V hladilnik ste naenkrat vstavili preveli- ko kolićino toplih Živil.	> Odstranite topla Živila in jih pred shranjevanjem ohladite.
Motnja Możni vžrok Rešitev
	Hladilnik še ne deluje dovolj dolgo. Znova preverite temperaturo po 4 h / 5 h.
	Kondenzator je umazan. Očistite kondenzator (gleje po-glavje Čišćenje in vždrževanje na strani 478).
	Ventilator jePokvarjen. Obrnite se na pooblašćenega servi-serja.
Slabo hlajenje, dvig notranje tempera-ture.	Kapaciteta baterije je slaba. Napolnite baterijo.
Kompresor se ne zažene pogosto.
Slabo hlajenje, dvig notranje tempera-ture.	Povezava med baterijo in elektroniko je prekinjena.	» Vzpostavite povezavo.
Kompresor ne deluje (priključek bate-rije).	Glavno stikalo jePokvarjeno (çe je na-mešćeno).	» Zamenjale glavno stikalo.
	Pregorela je varovalka dodatnega na-pajalnega voda (çe je namešćena).	» Zamenjale varovalko napjalnega voda.
	Napetost baterije je prenizka. Napolnite baterijo.
	Kapaciteta baterije je slaba. Zamenjale baterijo.
	Kabli so zrahljani. Kontakt je slab (korozija).	» Vzpostavite povezavo.
	Presek kabla je premajhen. Zamenjale kabla.
	Kompresor jePokvarjen. Obrnite se na pooblašćenega servi-serja.
Slabo hlajenje, dvig notranje tempera-ture.	Priključni napajalni vodnik je prekinjen. Vzpostavite povezavo.
Kompresor ne deluje (priključek na na-pajanje z izmeničnim tokom).	Glavno stikalo jePokvarjeno (çe je na-mešćeno).	» Zamenjale glavno stikalo.
	Pregorela je varovalka dodatnega na-pajalnega voda (çe je namešćena).	» Zamenjale varovalko napjalnega voda.
	Kompresor jePokvarjen. Obrnite se na pooblašćenega servi-serja.
Nenavaden hrup.	Komponenta hladilnega krogotoka se ne more prosto gibati (dotika se ste-ne).	» Komponento previdno upognite stran od ovire.
	Med hladilno enoto in steno se je zata-knil tujek.	» Odstranite tujek.
	Ventilator je glasen. Obrnite se na pooblašćenega servi-serja.
Vrata se med premikanjem (npr. med vožnjo)nehote odpirajo.	Zapiralni mehanizem je nastavljen v polojžaj A (gleje poglavje Nastavi-tev zapiralnega mehanizma na stran 470).	» Zapiralni mehanizem prestavite v polojžaj B.
Vrat ni mogće pravilno zapreti. Zapiralni mehanizem je nastavljen v polojžaj A (gleje poglavje Nastavi-tev zapiralnega mehanizma na stran 470).	Zapiralni mehanizem prestavite v polojžaj B.

Motnja Možni vzrok Rešitev
	Zapiralni mehanizem je nastavljen v položaj B (gleje poglavje Nastavi- tev zapiralnega mehanizma na stra- ni 470), vendar vrata niso pravlno zapahnjena.
	> Ko zapirate vrata hladilnika, se pre- pričajte, da so pravlno zapahnjena.

Prikaz napak

NASVET

Vse napake so prikazane z oranžnim utripanjem LED-indikatorja (glejte Upravljalni in prikazni elementi na strani 469). Število utripov je odvisno od vrste napake. Vsako utripanje traja četrt sekunde. Po zaporednih utripanjih sledi premor. Zaporedje za napako se ponovi vsake štiri sekunde.

V VARČNEM načinu, ZMOGLJIVOSTNEM načinu in načinu ZAMRZOVALNIKA se dodatno oglasi pisk.

Frekvenca utripanja	Napaka Možni vzrok
1 Prenizka ali previsoka napetost Napajalna napetost je izven nastavljenega razpona.
2 Prekomerni tok ventilatorja Obremenitev ventilatorjana elektronski enoti je večja od 1 A.
3 Motor se ne zažene.	Rotor je zagozden.Tlačna razlika v hladilnem sistemu je prevelika.
4 Prenizka hitrost	Če je hladilni sistem preobremenjen, ni mogoće vzdřevati najmanjiše hitrosti motorja.
5 Pregrevanje elektronske enote	Če je hladilni sistem preveč obremenjen ali je nastavljena pre-visoka temperatura, se elektronika lahko pregreje.
Neprekinjeno Napake senzorja temperature Senzor temperature jePokvarjen.

11 Garancija

Velja zakonsko določen garancijski rok. Če je izdelek pokvarjen, se obrnite na podružnico proizvajalca v svoji državi (glejte dometic.com/dealer) ali na trgovca.

Za uveljavljanje zahtevkov za popravila oz. garancijskih zahtevkov morate skupaj z aparatom poslati naslednjo dokumentacijo:

• kopijo računa z datumom nakupa, - razlog za reklamacijo ali opis napake.

Upoštevajte, da lahko imajo lastnoročna ali neprofesionalna popravila varnostne posledice in lahko razveljavijo garancijo.

12 Odstranjevanje

OBVESTILO! Nevarnost poškodb

Izolacija hladilne naprave vsebuje vnetljiv ciklopentan, zato je za odstranjevanje treba upoštevati posebne postopke. Hladilno napravo po koncu življenjske dobe predajte ustreznemu zbirnemu centru.

Embalažni material odstranite v primerne zabojnike za recikliranje odpadkov, če je to mogoče. Pri lokalnem centru za zbiranje odpadkov ali specializiranih službah se pozanimajte glede odstranjevanja izdelka v skladu z veljavnimi predpisi. Izdelek je mogoče brezplačno odstraniti.

13 Tehnični podatki

Za trenutno izjavo EU o skladnosti za vaš aparat glejte zadnjo stran ali pa na spletnem mestu domstic.com ali se obrnite neposredno na proizvajalca (glejte domstic.com/dealer).

Ta naprava je skladna s predpisi ZN ECE R10.

	NIRX0 035(E/C/S)	NIRX00 50(E/C/S)	NIRX0060(E/C/S)
Prostomina
• Hacilini predelek (samo NIRX0035-0130(C/S))	27,3L	39,6L	48,9L
• Zamznjeni predelek (samo NIRX0035-0130(C/S))	4,4L	4,4L	6,1L
• Slapn aprostomina	32L	44L	55L
• Slapn aprostomina (Zrodstranjenim zamznjeni im predekkom)	34L	46L	58L
Prikijdn anapetot	12/24 V=
Zaklitan apajnlne batenje(12 V)
• laskopna napetat	10,4V
• Ml opn anapetot	11,7V
Zaklitan apajnlne batenje(24 V)
• laskopna napetat	22,8V

SL NRO(35-1)30

	NIRX0035(E/C/S)	NIRX0050(E/C/S)	NIRX0060(E/C/S)
Mare V x S x G	525 × 380 × 355 mmfina kompressorje in distancn(kw)325 mm ×380mm × 480mm(x kompressorjemin distancn(kw))	525 mm ×380mm × 510mm	525 mm ×448mm × 537mm
Netto bela	E: 13,5 kgC.S: 16 kg	E: 14,5 kgC.S: 17 kg	E: 16 kgC.S: 17 kg
Najavda obremantei\n• Na visti preudal• Na visti	4 kgE: 4 kgC/S: 8 kg	4 kgE: 4 kgC/S: 8 kg	5 kgE: 5 kgC/S: 10 kg
	NIRX0080(E/C/S)	NIRX0115(E/C/S)	NIRX0130(E/C/S)
Prostomina\(\bullet\)Haidini predelek (samoNRX0035 - 013(Q/C/S))\(\bullet\)Zamzerni predelek (samoNRX0035 - 0130(C/S))\(\bullet\)Skupnaprostomina\(\bullet\)Skupnaprostomina (zod-aranjan m zamzimannm	68,4L6.6 L75 L78 L	104,5L8,2L11,3L116L	118L8,2L126L130L

NRX35-130 SL

	NIRX0080(E/C/S)	NIRX0115(E/C/S)	NIRX0130(E/C/S)
• Naon zemrozahika (sau-mo NIRX0085-0130C/S)	-6°C
Predividaten temperaturia-kolito uporabe	16°C ... 43°C
Hladino andato	R134a
Kohana Nadilnegas andato	32 g	40 g	40 g
Bivervalent CO2	0,045 t	0,057 t	0,057 t
Potenai al globale negasege-ganja (GWP)	1430
Emajahnapa (EN60704)	40 ... 45 dB(A)
Mara VxS x G	625 × 475 × 537 mm	745 × 525 × 568 mm	812 × 525 × 568 mm
Netto bezi	C.S. 20kgE: 18kg	C.S. 26kgE: 24kg	C.S. 27kgE: 25kg
Najevoja obresimenjeVavni prudal	5 kg	6 kg	6 kg
• Navnati predal
• Navnati	10kg	E: 12kgC/S: 18kg	E: 12kgC/S: 18kg

14 Tehnični podatki

Za trenutno izjavo EU o skladnosti za vaš aparat glejte zadnjo stran ali pa na spletnem mestu domstic.com ali se obrnite neposredno na proizvajalca (glejte domstic.com/dealer).

NLXR35-130

	NIXO O90V
Klimasaktämeid	T
Obromüte temperature skladžičanje
• Hacilink	0 °C - 15 °C
• Zemozjens pradělek	-12 °C - -5 °C
• Nadin zernizovánek	-5 °C ± 2 °C
Predvidenattemperatunavokoličupora
• Hacilino arebstvo	16 °C - 43 °C
Hacilino arebstvo	R600u
Kolína Hacilinaga arebstvo	22 g
Bivalent CO2	0.000t
Potécní glóbalne gasagrovanja (GWP)	3
Emisijahnupa(ENBDTO4)
• ZMOGLUVCSTNinaSln	< 40 dB(A)
• THI nadin	37 dB(A)
Mare V x S x G	821 mm × 486 mm × 480 mm
Nate tola	22 kg

Româna

1 Observații importante 489 2 Explicația simbolurilor 489 3 Instrucțiuni de siguranță 490 4 Domeniul de livrare 492 5 Accesorii 493 6 Domeniul de utilizare 494 7 Descriere tehnică 495 8 Utilizarea 497 9 Curățarea și întreținerea 505 10 Remedierea defecțiunilor 508 11 Garanție 511 12 Eliminarea 511 13 Date tehnice 512 14 Date tehnice 514

8.9 Saldo in odstranjevanje izdelka
