NRX 50C - Lednička DOMETIC - Bezplatný návod k obsluze

Typ produktu	Kompresorová lednice
Značka	Dometic
Model	NRX 50C
Celková kapacita	44 L (lednice 39,6 L, mrazicí oddíl 4,4 L)
Rozměry (V × Š × H)	525 × 380 × 510 mm
Hmotnost	17 kg
Napájení	12/24 V DC
Klimatická třída	T (tropická, od 16 °C do 43 °C)
Rozsah teploty lednice	0 °C až 12 °C
Rozsah teploty mrazničky	-15 °C až -5 °C
Provozní režimy	ECO, Tichý, Výkon, Zmrazování (podle modelu)
Ochrana baterie (12 V)	Vypnutí při 10,4 V, opětovné zapnutí při 11,7 V
Chladivo	R134a (26 g)
Hlučnost	40-45 dB(A)
Hlavní funkce	Vnitřní osvětlení, elektronické ovládání s LED indikátory, zámek dveří, odnímatelný mrazicí oddíl, nastavitelné police, přihrádka na zeleninu
Údržba a čištění	Pravidelně čistěte vlhkým hadříkem; ručně odmrazujte, když vrstva námrazy přesáhne 3 mm
Bezpečnost	Automatické vypnutí při podpětí, upevněné police proti zavření (některé modely), zámek dveří pro přepravu
Dostupné příslušenství	Posuvný závěs, upevňovací rám, AC/DC adaptér, přídavný mrazicí oddíl
Opravitelnost	Opravy pouze autorizovaným odborníkem; náhradní díly k dispozici u výrobce
Předpokládané použití	Instalace v interiéru (karavan, obytné auto, loď, nákladní auto) pro chlazení a skladování potravin

Často kladené otázky - NRX 50C DOMETIC

Jaká je kapacita lednice Dometic NRX 50C?

Celková kapacita je 44 L, z toho 39,6 L pro lednici a 4,4 L pro mrazicí oddíl. Pokud mrazicí oddíl odstraníte, kapacita se zvýší na 46 L.

Jak nastavit teplotu?

Použijte tlačítko nastavení úrovně chlazení (označeno 3). Úrovně jsou od 1 (nejméně chladno) do 5 (nejvíce chladno). LED kontrolky indikují zvolenou úroveň. Při okolních teplotách 15 až 25 °C zvolte střední nastavení.

Jak aktivovat režim ECO nebo tichý režim?

Několikrát stiskněte tlačítko provozního režimu (označeno 5), dokud se nerozsvítí kontrolka požadovaného režimu. Režim ECO omezuje chlazení na úrovně 1-3 pro úsporu energie. Tichý režim snižuje hluk na úrovně 1-4, ale po 8 hodinách se automaticky vrátí do předchozího režimu.

Co dělat, když dveře správně nezavírají?

Zkontrolujte zámek dveří: pokud je v poloze A, přepněte jej do polohy B. Ujistěte se, že jsou dveře dobře přitlačeny, dokud neuslyšíte zřetelné cvaknutí nahoře a dole. Pokud problém přetrvává, zkontrolujte, zda není poškozeno těsnění.

Jak odmrazit lednici?

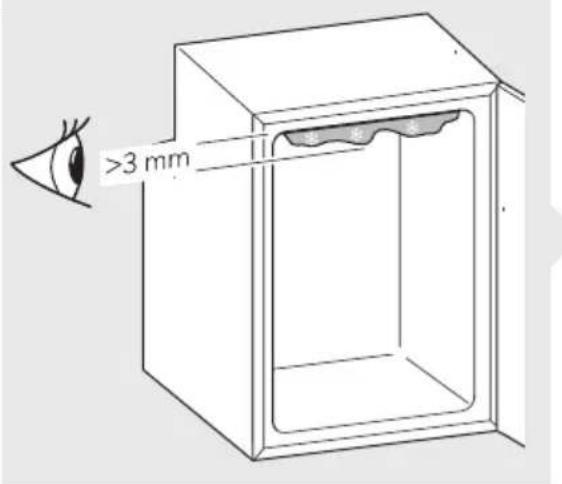

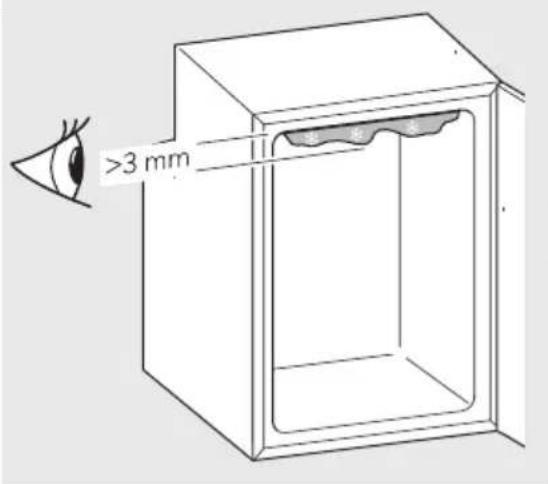

Když vrstva námrazy dosáhne přibližně 3 mm, vypněte spotřebič, vyprázdněte jej a nechte dveře otevřené. Nikdy nepoužívejte mechanické nebo ostré nástroje k urychlení odmrazování. Před opětovným spuštěním vnitřek vyčistěte a vysušte.

Jak vyčistit lednici?

Před čištěním vždy odpojte spotřebič. Použijte vlhký hadřík s jemným čisticím prostředkem. Nepoužívejte abrazivní prostředky. Pravidelně čistěte kondenzátor a odvod kondenzátu. Zabraňte vniknutí vody do těsnění nebo elektronických součástek.

Proč lednice dostatečně nechladí?

Možné příčiny zahrnují: nedostatečné větrání kolem chladicí jednotky, příliš nízké nastavení teploty, špatně zavřené dveře, znečištěný kondenzátor nebo vybitá baterie. Zkontrolujte polohu zámku, vyčistěte kondenzátor a ujistěte se, že větrací mřížky nejsou ucpané.

Co znamená blikání oranžové LED kontrolky?

Blikající oranžová kontrolka indikuje chybu. Počet bliknutí odpovídá konkrétní závadě: 1 pro podpětí/přepětí, 2 pro nadproud ventilátoru, 3 pro zablokovaný motor, 4 pro příliš nízkou rychlost, 5 pro elektronické přehřátí. Nepřerušované blikání indikuje závadu teplotního senzoru.

Mohu použít lednici s autobaterií?

Ano, spotřebič pracuje na 12/24 V DC. Systém ochrany baterie vypne napájení při 10,4 V (12 V) nebo 22,8 V (24 V), aby se zabránilo úplnému vybití. K opětovnému zapnutí dojde při 11,7 V (12 V) nebo 24,2 V (24 V). Ujistěte se, že motor běží, aby poskytoval dostatečné napětí.

Jak odstranit mrazicí oddíl?

Nejprve zavřete dveře mrazicího oddílu. Uchopte oddíl zespodu a jemně vytáhněte ven. Netlahejte za dveře. V případě potřeby jej nahraďte náhradní policí (příslušenství). Oddíl skladujte na suchém místě.

NÁVOD K OBSLUZE NRX 50C DOMETIC

Signální slovo identifikuje bezpečnostní sdělení a sdělení o škodách na majetku a také označuje stupeň nebo úroveň závažnosti nebezpečí.

NEBEZPEČÍ!

3 Bezpečnostní pokyny

Základy bezpečnosti

VÝSTRAHA! Nebezpečí zásahu elektrickým proudem

• Demontujte zásuvky.
• Nechte zásuvky v chladničce, aby děti nemohly vejít dovnitř.

Vyvěste dveře.

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví

NEBEZPEČÍ! Nebezpečí zásahu elektrickým proudem

Před uvedením chladničky do provozu dbejte na to, aby elektrický kabel a zástrčka byly suché.

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví

Počet Opis
1 Kompresorová chladnička
1 Odtokový oblák
1 Krátky námod na obsluhu
1 Námod na obsluhu (iba online)
1 Námod na montáž

5 Příslušenství

6 Používání v souladu s určením

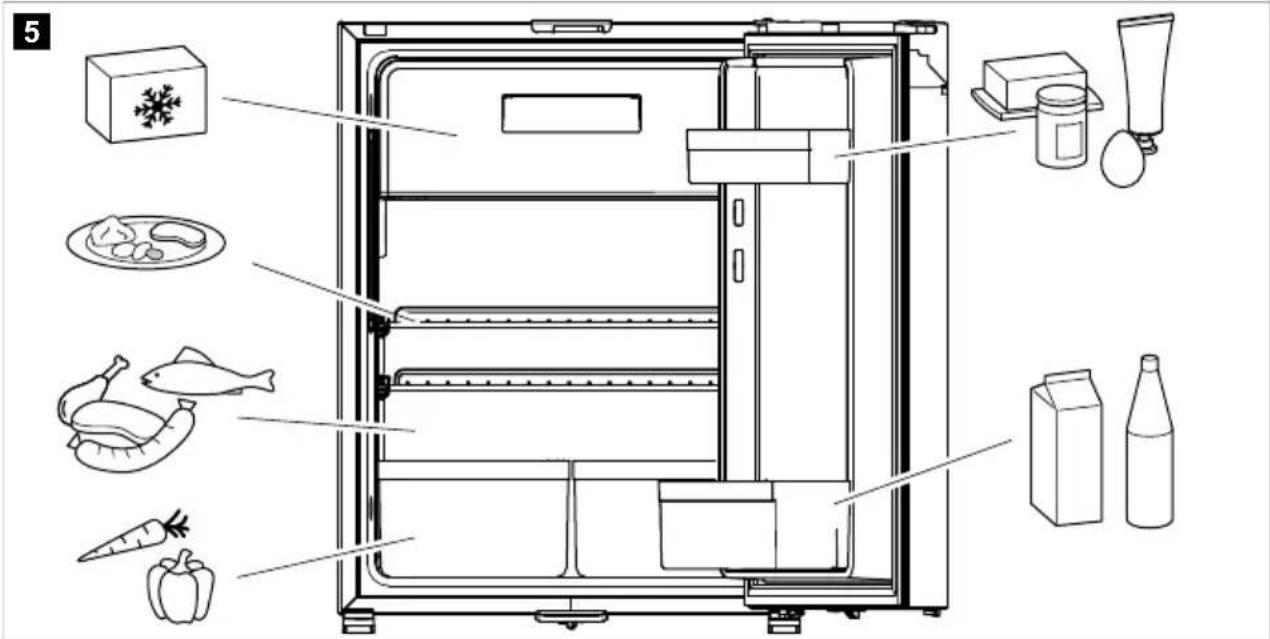

Jídlo uchovávejte podle obrázku.

8.3 Úspora energie

• Chladničku otvárajte iba tak často a na takú dobu, ako je nevyhnutné.
• Teplé jedlá nechajte pred vložením do spotrebiča najprv vychladnúť.
• Chladničku odmrazte, akonáhle sa vytvorí vrstva námrazy.
• Nenastavujte zbytočne nízku teplotu.
• Pre optimálnu spotrebu energie umiestnite police a zásuvky podľa ich umiestnenia pri dodaní.
• Pravidelne kontrolujte, či tesnenie dverí stále pevne drží.
• Kondenzátor v pravidelných intervaloch očistite od prachu a nečistôt.

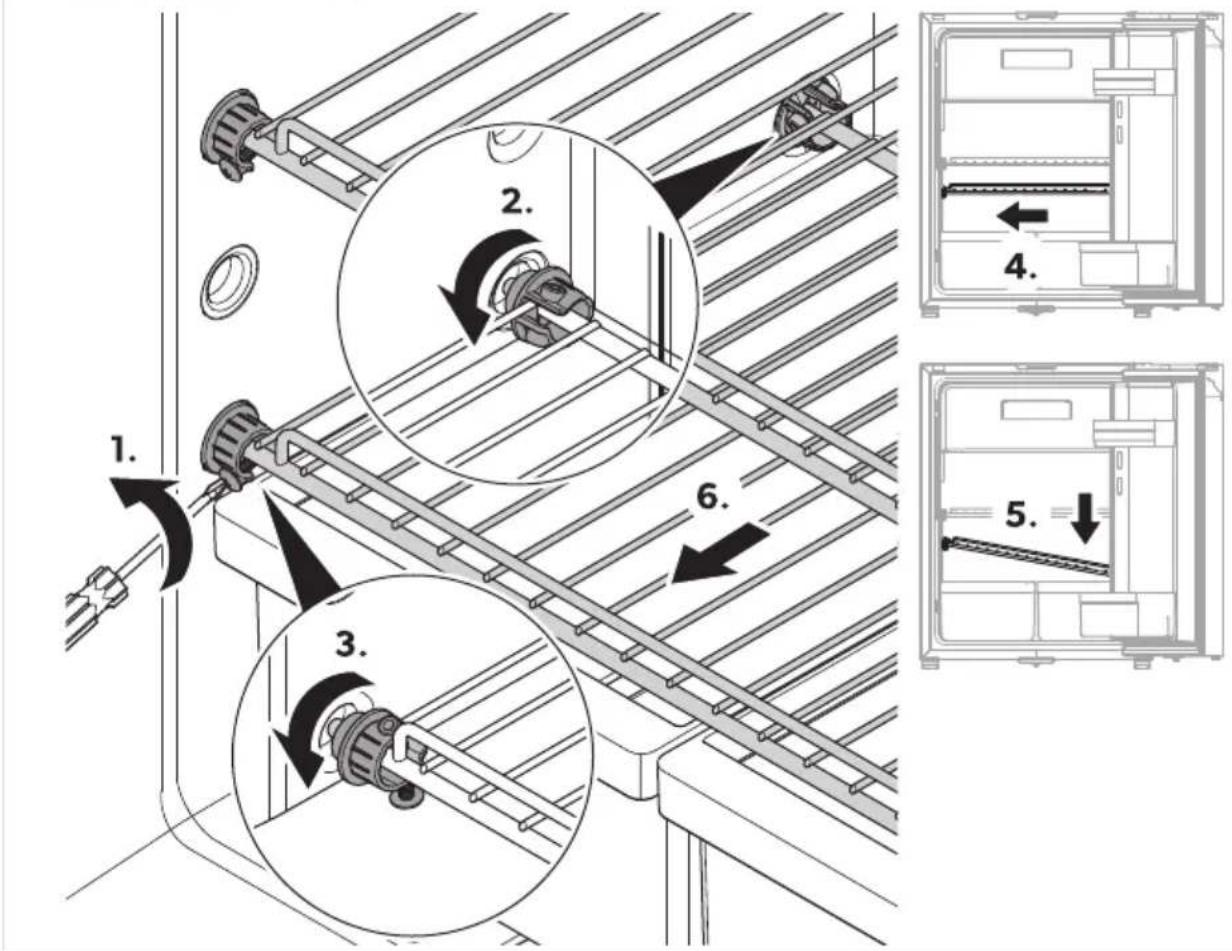

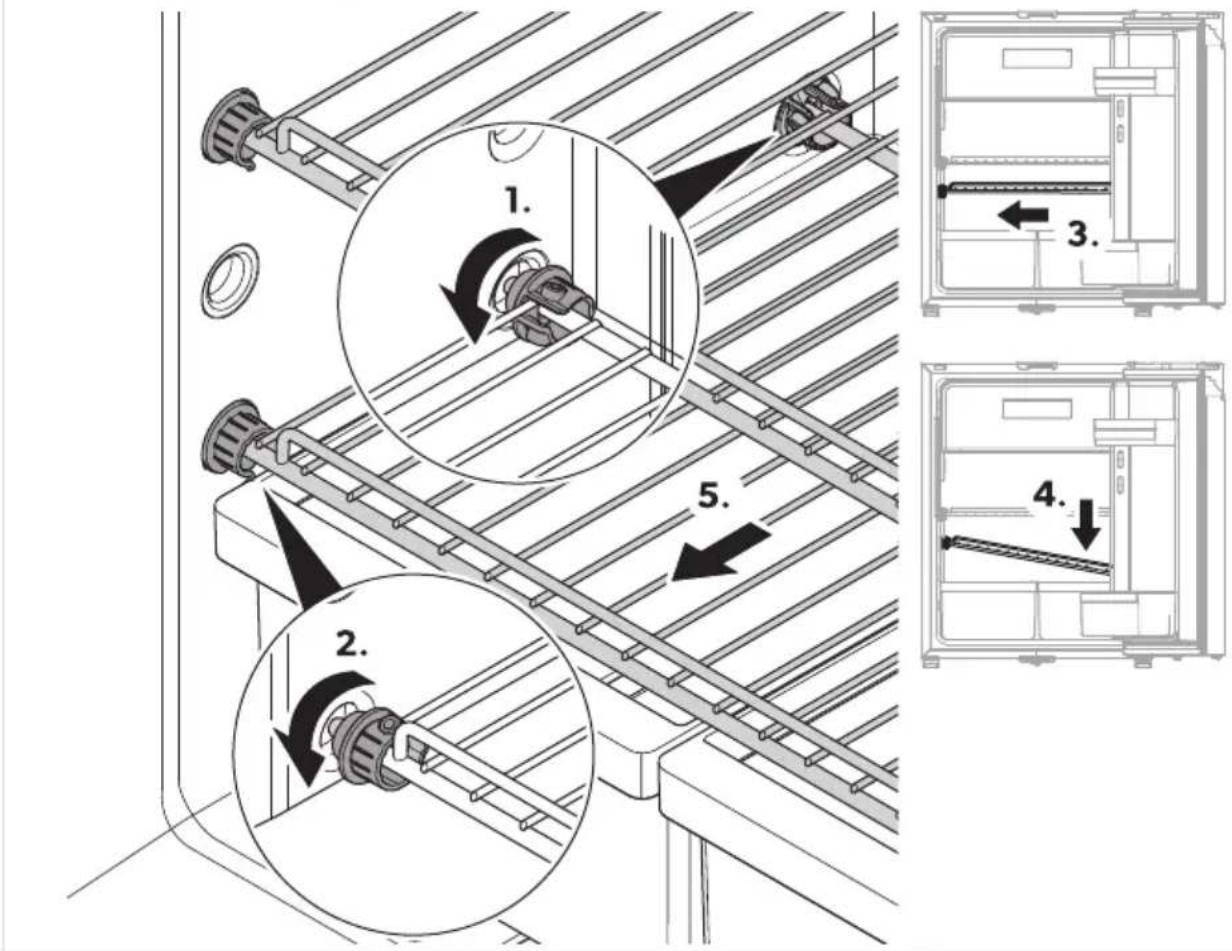

NRX0035-0050: Pri premiestňovaní políc podľa potreby postupujte podľa obrázku.

9NRX0035-0050

NRX0035-0050: Pri premiestňovaní políc podľa potreby postupujte podľa obrázku.

10NRX0060-0130

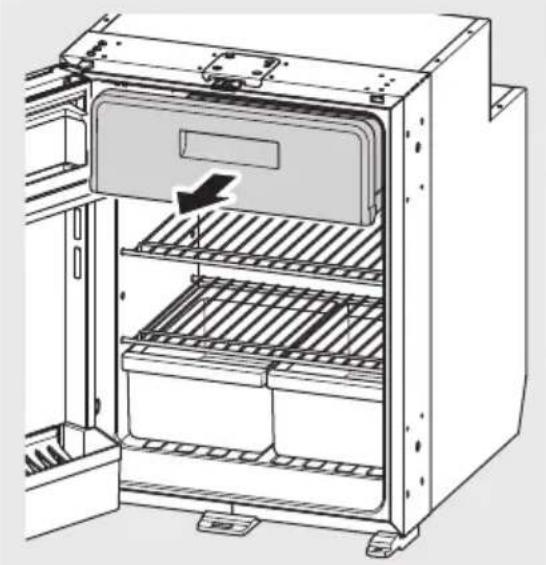

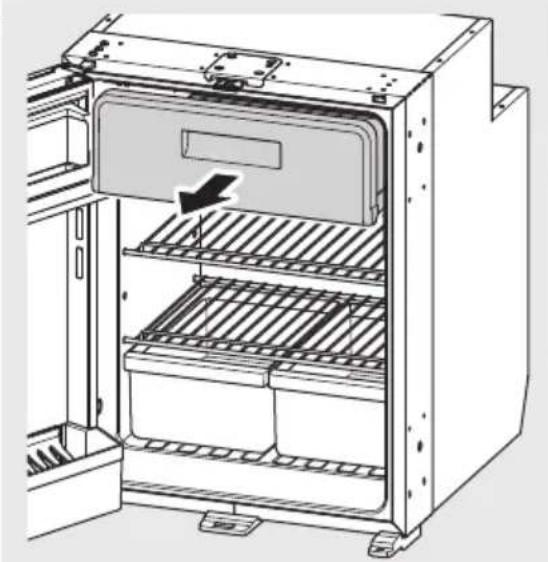

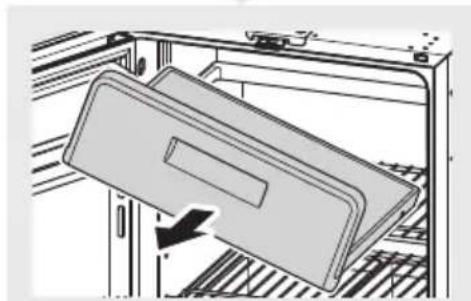

8.9 Vybratie mraziaceho oddelenia

POZOR! Nebezpečenstvo poškodenia

Zatvorte dvierka mraziaceho oddelenia, aby bolo možné vybrať mraziace oddelenie. Uchopte mraziace oddelenie za spodok. Neťahajte za dvierka mraziaceho oddelenia. Mraziace oddelenie uskladnite na suchom a bezpečnom mieste.

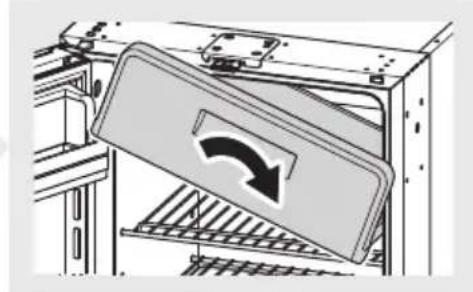

Při vyjímání mrazicí přihrádky postupujte podle obrázku.

11

8.10 Montáž AC/DC adaptéru

VÝSTRAHA! Nebezpečí zásahu elektrickým proudem

Před čištěním a údržbou vždy odpojte chladničku od zdroje napájení.

POZOR! Nebezpečí poškození

Na čištění nepoužívejte abrazivní čisticí prostředky nebo tvrdé předměty. Na odstranění vrstvy námrazy nebo uvolnění přimrzlých předmětů nepoužívejte tvrdé nebo špičaté nástroje.

Postarejte se, aby do těsnění nekapala voda. Mohlo by to poškodit elektroniku.

POZOR! Nebezpečí poškození

Světelný zdroj smí vyměnit jen výrobce, servisní technik nebo osoba s podobnou kvalifikací, aby se zabránilo nebezpečí.

Vnitřní a vnější část chladničky čistěte pravidelně vlhkou hadříkem a hned, jak se znečistí. Po vyčištění utřete chladničku hadříkem dosucha. Pravidelně kontrolujte odtok kondenzované vody.

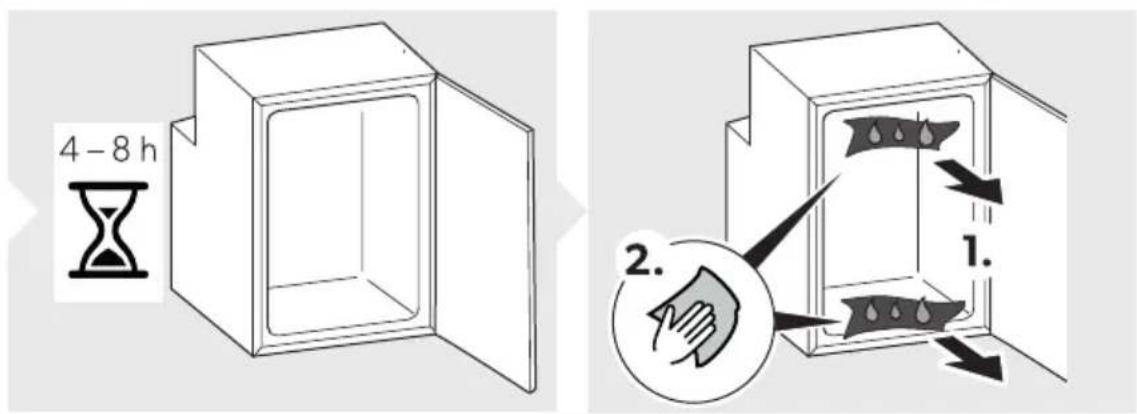

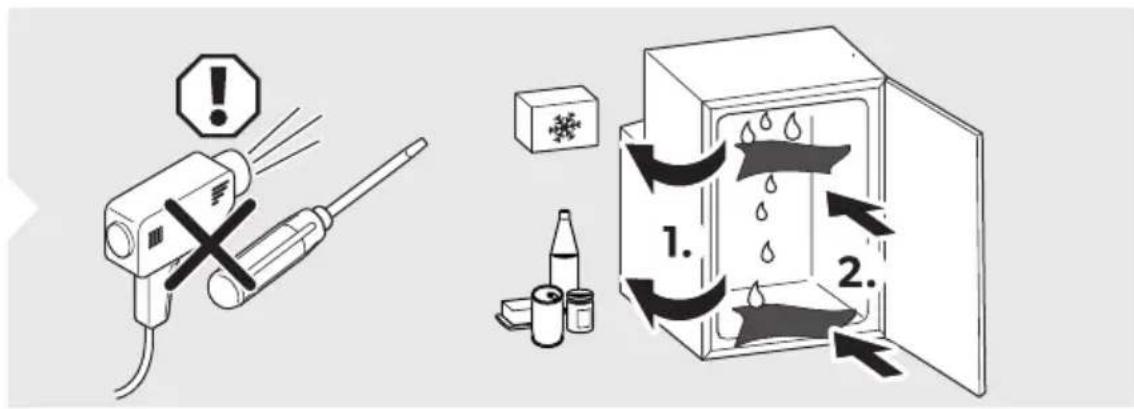

Při rozmrazování chladničky postupujte podle obrázku.

13

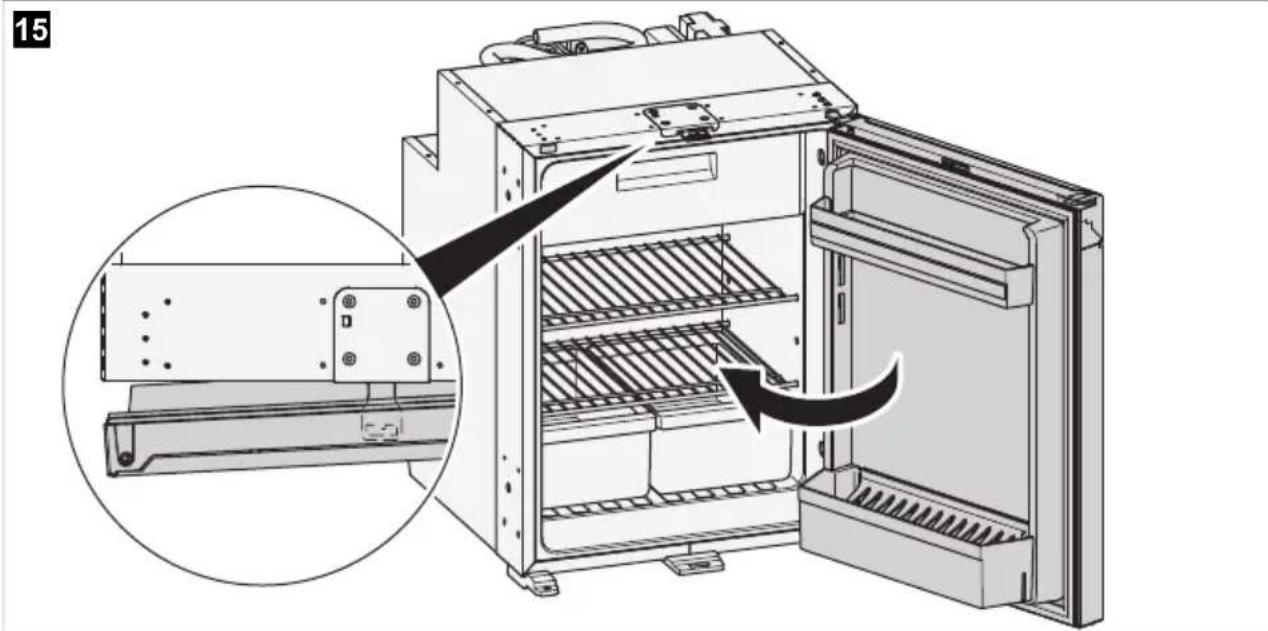

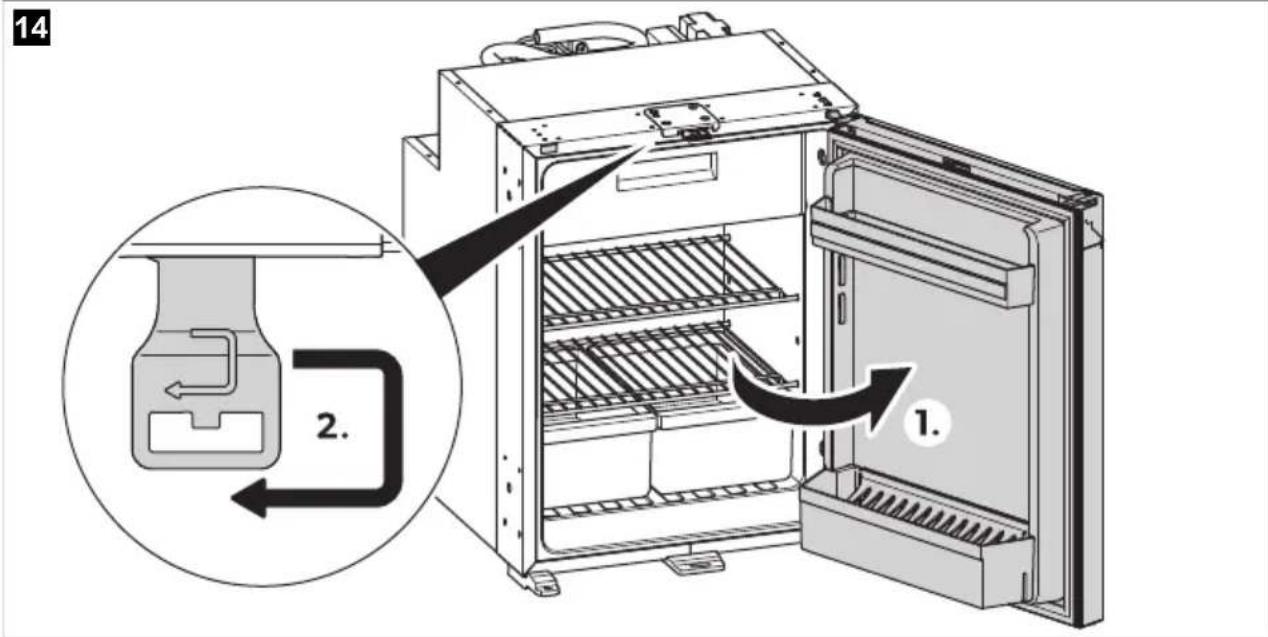

Nastavení dveří chladničky do skladovací polohy

UPOZORNĚNÍ! Nebezpečí poranění

Skladovací poloha se nesmí nastavovat během jízdy.

POZNÁMKA: Nastavte dveře chladničky do skladovací polohy, pokud zařízení nebudete delší dobu používat. Vyhnete se tak tvorbě plísní.

Upozorňujeme vás, že svépomocná oprava nebo neodborná oprava může mít za následek ohrožení bezpečnosti a zánik záruky.

12 Likvidace

POZOR! Nebezpečí poškození

1 Důležité poznámky 354 2 Vysvětlení symbolů 354 3 Bezpečnostní pokyny 355 4 Obsah dodávky 357 5 Příslušenství 358 6 Určené použití 359 7 Technický popis 359 8 Použití 362 9 Čištění pece 370 10 Řešení problémů 373 11 Záruka 376 12 Likvidace 376 13 Technické údaje 376 14 Technické údaje 379

1 Důležité poznámky

Pečlivě si prosím přečtěte a dodržujte všechny pokyny, směrnice a varování obsažené v tomto návodu k výrobku, abyste měli jistotu, že výrobek budete vždy správně instalovat, používat a udržovat. Tyto pokyny MUSÍ být uschovány v blízkosti výrobku.

Používáním výrobku tímto potvrzujete, že jste si pečlivě přečetli všechny pokyny, směrnice a varování, že rozumíte podmínkám uvedeným v tomto dokumentu a souhlasíte s nimi. Souhlasíte s používáním tohoto výrobku pouze k určenému účelu a v souladu s pokyny, směrnicemi a varováními uvedenými v tomto návodu k výrobku a v souladu se všemi příslušnými zákony a předpisy. Pokud si nepřečtete a nebudete dodržovat zde uvedené pokyny a varování, může to vést ke zranění vás i ostatních, poškození vašeho nebo cizího majetku v okolí. Tento návod k výrobku, včetně pokynů, směrnic a varování a související dokumentace, může být předmětem změn a aktualizací. Aktuální informace o výrobku naleznete na adrese documents.dometicom.

2 Vysvětlení symbolů

Signální slovo označuje bezpečnostní zprávy a zprávy o škodách na majetku a také označuje stupeň nebo úroveň závažnosti nebezpečí.

NEBEZPEČÍ!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, bude mít za následek smrt nebo vážné zranění.

VÝSTRAHA!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek smrt nebo vážné zranění.

UPOZORNĚNÍ!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek lehké nebo středně těžké zranění.

POZOR!

Označuje nebezpečnou situaci, která, pokud se jí nezabrání, může mít za následek majetkové škody.

POZNÁMKA: Doplňující informace týkající se obsluhy výrobku.

3 Bezpečnostní pokyny

Základní bezpečnost

VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem

Instalaci a odstranění chladničky smí provádět pouze kvalifikovaný personál. Instalaci ve vlhkých prostorech a oblastech, které jsou vystaveny vodě, nechte provést pouze odborníkem. Pokud chladničku instalujete pod přístřešek nebo podobné prostředí, zajistěte, aby byla chladnička chráněna před deštěm a stříkající vodou. V případě, že je chladnička viditelně poškozena, nesmíte ji používat. Opravy chladničky smí provádět pouze kvalifikovaný personál. Nesprávně provedené opravy mohou být zdrojem značných rizik nebo poškození chladničky. Pokud je přívodní kabel této chladničky poškozen, musíte jej nechat vyměnit výrobcem, jeho zákaznickým servisem nebo jinou kvalifikovanou osobou, aby nemohlo dojít k žádnému ohrožení. Při umístění chladničky se ujistěte, že není zachycen nebo poškozen přívodní kabel. Přenosné vícenásobné zásuvky nebo přenosné napájecí zdroje neumisťujte do zadní části chladničky. Nikdy se nedotýkejte odizolovaných vodičů. Přístroj zapojte do zásuvek, které zajišťují správné připojení, zejména pokud je třeba přístroj uzemnit. Pokud je zařízení napájeno z elektrické sítě, ujistěte se, že je napájecí zdroj vybaven jističem zbytkového proudu (RCCB) nebo přerušovačem zemního spojení (GFCI). Instalace musí být provedena v souladu se všemi platnými předpisy, zejména na potenciálně vlhkých místech.

VÝSTRAHA! Nebezpečí požáru

Chladicí okruh obsahuje malé množství ekologického chladiva. Tím není poškozována ozonová vrstva a nezvyšuje se skleníkový efekt. Unikající chladivo se může vznítit. Chladničku nepoužívejte ani neskladujte v uzavřených prostorách s nulovým nebo minimálním prouděním vzduchu. Dbejte na to, aby se v instalačním prostoru chladničky nenacházely žádné elektrické součásti a světelné zdroje, které při normálním nebo abnormálním provozu vytvářejí jiskry nebo elektrické oblouky (např. relé nebo pojistkové skříňky). Izolace chladničky obsahuje hořlavý cyklopentan a vyžaduje speciální postupy likvidace. Chladničku odevzdejte na konci jejího životního cyklu do příslušného recyklačního střediska.

V chladničce neskladujte výbušné látky, například spreje s hořlavým plynem.

VÝSTRAHA! Nebezpečí ohrožení zdraví

Tuto chladničku mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod dohledem nebo obdržely pokyny týkající se používání přístroje bezpečným způsobem a porozuměly souvisejícím nebezpečím.

Děti ve věku od 3 do 8 let mohou chladničku plnit a vyprazdňovat. Čištění a běžnou údržbu nesmějí provádět děti bez dozoru. Děti musí být pod dohledem tak, aby si s chladničkou nehrály.

VÝSTRAHA! Nebezpečí uvíznutí dětí

Ujistěte se, že jsou police upevněny a zajištěny, aby se děti nemohly v chladničce zavřít. Před likvidací chladničky:

Vyjměte zásuvku. - Nechte v chladničce police, aby se dovnitř nemohly dostat děti.

Sundejte dvířka ze závěsů.

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví

Aby se předešlo nebezpečí způsobenému nestabilitou chladničky, musí být upevněna v souladu s montážními pokyny. Ventilační otvory v krytu chladničky nebo ve vestavné konstrukci udržujte volné. K urychlení rozmrazování nepoužívejte mechanické přístroje nebo jiné prostředky než ty doporučené výrobcem. V žádném případě neotevírejte ani nepoškozujte chladicí okruh. Uvnitř chladničky nepoužívejte žádné elektrické přístroje, pouze pokud jsou k tomu doporučeny výrobcem.

UPOZORNĚNÍ! Riziko zranění

Nepoužívejte ani neskladujte hořlavé materiály v chladničce nebo v její blízkosti. Na chladničku nepokládejte žádné předměty ani je o chladničku neopírejte. Neupravujte tuto chladničku.

POZOR! Nebezpečí poškození

Provoz na stejnosměrný proud vyberte, pouze pokud motor vozidla běží a poskytuje tak dostatečné napětí nebo pokud používáte snímač stavu baterie. Pokud je součástí odtok kondenzátu, udržujte jej stále čistý. Pokud má chladnička ventilační mřížky, nepoužívejte při čištění vozidla v místě ventilačních mřížek vysokotlaký vodní čistič. Chladnička nesmí být vystavena dešti. Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.

Bezpečnost za provozu chladničky

NEBEZPEČÍ! Nebezpečí usmrcení elektrickým proudem

Před uvedením chladničky do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví

Do chladničky vkládejte pouze takové věci, které je přípustné chladit na nastavenou teplotu. Pravidelně čistěte povrchy, které se mohou dostat do kontaktu s potravinami a přístupnými odtokovými systémy. Syrové maso a ryby ukládejte v chladničce ve vhodných nádobách, aby se nedostaly do kontaktu s ostatními potravinami a nemohly na ně odkapávat. Otevření dvířek na delší dobu může způsobit značné zvýšení teploty v prostorech chladničky. Je-li chladnička ponechána prázdná po dlouhou dobu:

Vypněte chladničku. Odmrazte chladničku. Vyčistěte a vysušte chladničku. Nechte dvířka otevřená, aby se zabránilo tvorbě plísně uvnitř chladničky. Umístěte dvířka chladničky a dvířka mrazničky do zimní polohy, pokud je k dispozici.

UPOZORNĚNÍ! Riziko zranění

Nesahejte do závěsu. Dvířka chladničky před zahájením jízdy zavřete a zajistěte. Chladicí systém na zadní straně chladničky se za provozu velmi zahřívá. Pokud je chladnička vybavena ventilačními mřížkami, chraňte se při jejich demontáži před kontaktem s horkými částmi. Při nesprávném použití může dojít k úplnému uvolnění dvířek přístroje nebo mrazničky. Dvířka přitlačte, abyste uslyšeli jasné cvaknutí nahoře a dole.

POZOR! Nebezpečí poškození

Nenaklánějte se nad otevřená dvířka chladničky. Těžké předměty, jako jsou láhve nebo plechovky, uchovávejte výhradně ve dvířkách chladničky, v prostoru na zeleninu nebo na spodní polici. Pokud má chladnička oboustranná dvířka, která nejsou na opačné straně správně zajištěna, zatlačte na tuto stranu nahoře a dole, dokud nezaklapnou na své místo. Nebezpečí přehřátí! Vždy dbejte, aby bylo teplo vznikající za provozu zařízení dostatečně odváděno. Zajistěte, aby byla chladnička postavena v dostatečné vzdálenosti od stěn nebo předmětů tak, aby kolem ní mohl proudit vzduch. Vnitřní prostor nevyplňujte ledem ani žádnou tekutinou. Chladničku a kabel chraňte před horkem a vlhkem. Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.

POZNÁMKA

Pokud systém řízení baterie vašeho vozidla vypne chladničku kvůli ochraně baterie, obraťte se na výrobce vozidla. Při okolní teplotě 15°C ... 25°C zvolte průměrné nastavení teploty. Pokud dvířka nejsou správně zajištěna na opačné straně, zatlačte na této straně nahoře a dole, aby se zajistila na místě. Abyste zabránili odpadu z potravin, dbejte následujícího:

• Udržujte výkyvy teploty co nejnižší. Mrazničku otevírejte pouze na nezbytně nutnou dobu. Potraviny skladujte takovým způsobem, aby vzduch mohl stále dobře cirkulovat.
• Do chladničky vkládejte pouze takové věci, které je přípustné chladit na nastavenou teplotu. Různé druhy potravin uložte podle obrázku.
• Pokud lze teplotu upravit: Teplotu nastavte podle množství typů potravin.
• Potraviny mohou snadno pohlcovat nebo uvolňovat zápach nebo vůni. Potraviny vždy uchovávejte zakryté nebo v uzavřených nádobách/lahvích.

4 Obsah dodávky

Množství Popis
1 Kompresorová chladnička
1 Odtokové koleno
1 Stručný námod k obsluze
1 Námod k obsluze (pouze online)
1 Námod k montáži

5 Příslušenství

Dostupné jako příslušenství (není součástí dodávky):

Popis Č. výr.
Posuvné kovāní 9620012939
Upevťovaci rám včetné spodniho rámù
• NRX0035, NRX0050 9620012877
• NRX0060 9620012881
• NRX0080 9620012882
• NRX0115 9620012878
• NRX0130 9620012876
Upevťovaci rám včetné spodniho rámù (čemý)
• NRX0035, NRX0050 9620012874
• NRX0060 9620012875
• NRX0080 9620012880
• NRX0115 9620012879
• NRX0130 9620012883
Náhrada police za vyjutý prostor pro zmrazné potraviny
• NRX0035, NRX0050 9620012933
• NRX0060 9620012938
• NRX0080 9620012935
• NRX0115, NRX0130 9620012932
Prostor pro zmrazné potraviny
• NRX0035, NRX0050 9620012931
• NRX0060 9620012936
• NRX0080 9620012934
• NRX0115, NRX0130 9620012937
Adaptér AC/DC	9620013449 (EU)
	9620013450 (UK)

6 Určené použití

Chladnička je určena pro:

• Instalaci do karavanů, obytných automobilů, lodí a nákladních vozidel
• Chlazení a uchovávání potravin.
• Pouze NRX0035-0130(C/S): Uchovávání předem zmrazených potravin.
• Použití v interiéru

Tato chladnička není určena pro komerční, maloobchodní ani domácí použití.

Chladnička se nehodí pro:

Skladování léčiv - Skladování žíravých látek nebo látek s obsahem rozpouštědel - Rychlé mrazení potravin - Venkovní použití

Při použití na lodích musí být zařízení instalováno v prostoru vnitřní místnosti, nikoli na otevřené palubě.

Mrazicí box je určen k uchovávání předem zmrazených potravin, k uchovávání nebo výrobě zmrzliny a k výrobě kostek ledu. Není vhodný k mrazení dříve rozmrazených potravin.

Chladnička je určena k instalaci do skříňky nebo instalačního výklenku.

Optimální chladicí výkon je poskytován při okolních teplotách mezi 16 °C ... 43 °C a při maximální vlhkosti 90 %.

Tento výrobek je vhodný pouze k určenému účelu a použití v souladu s těmito pokyny.

Tento návod obsahuje informace, které jsou nezbytné k řádné instalaci a/nebo použití výrobku. Nesprávná instalace a/nebo nevhodné použití či údržba povedou k neuspokojivému výkonu a možné závadě.

Výrobce nepřijímá žádnou odpovědnost za jakékoli zranění nebo poškození výrobku vyplývající z následujícího:

• Nesprávná instalace, sestavení nebo připojení včetně nadměrného napětí
• Nesprávná údržba nebo použití jiných náhradních dílů než originálních dílů dodaných výrobcem
• Úpravy výrobku bez výslovného souhlasu výrobce
• Použití k jiným účelům, než jsou popsány v tomto návodu

Společnost Dometic si vyhrazuje právo změnit vzhled a specifikace výrobku.

7 Technický popis

Jedná se o kompresorovou chladničku.

Chladnička je určena k provozu s různými druhy napájení, a proto ji lze použít i při kempování nebo na lodích.

NRX0035-0130(C/S): Tento model je z výroby vybaven prostorem pro zmrazené potraviny, který lze vyjmout a znovu nainstalovat.

Chladnička je opatřena západkovým mechanismem, který ji chrání při přepravě.

Veškeré materiály chladničky jsou pro potraviny neškodné.

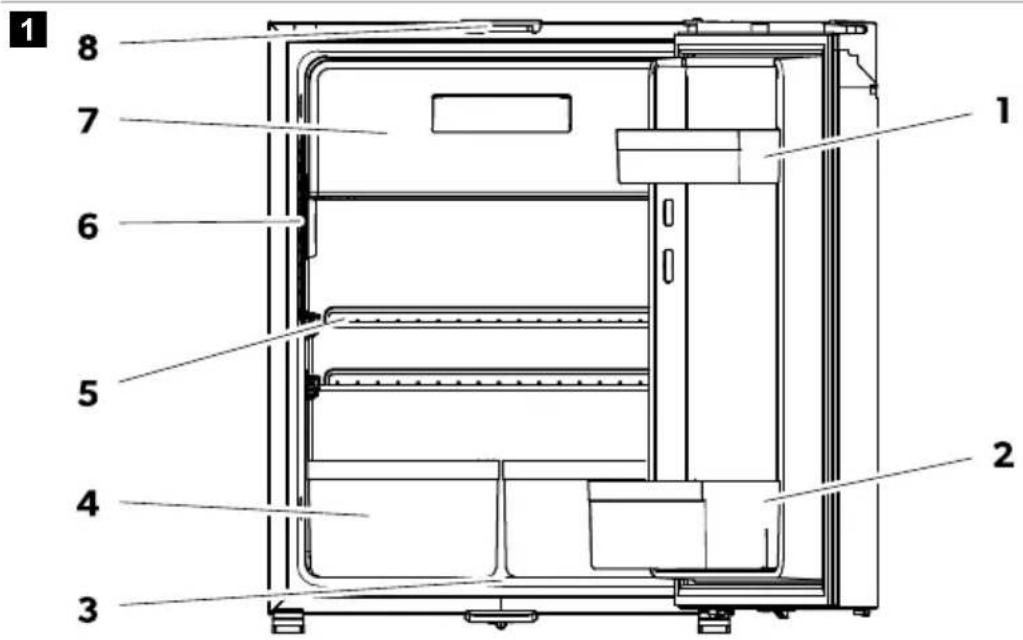

Popis přístroje

C. Vysvětlení

1 Polička ve dveřích (pouze NRX0035-0130[C/S], NRX0080-0130[E]) 2 Polička na láhve 3 Odtok kondenzátu 4 Přihrádka na zeleninu (pouze NRX0035-0130[C/S]) 5 Police chladničky 6 Ovládací panel s displejem 7 Prostor pro zmrazené potraviny (pouze NRX0035 - 0130[C/S]) 8 Dveřní západka pro větrání

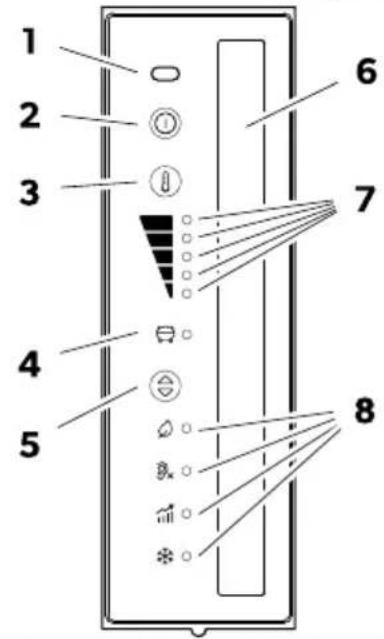

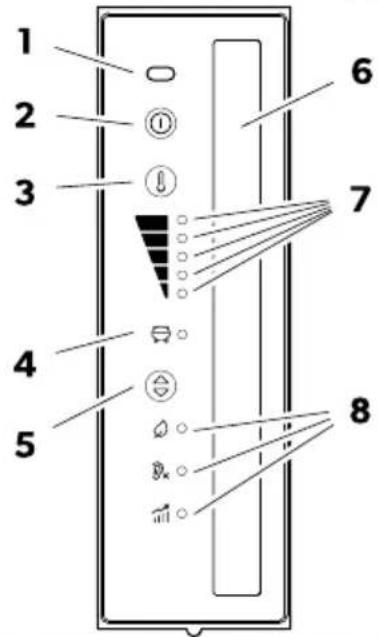

Ovládací a indikační prvky

2 NRX0035-0130(E)

NRX0035-0130(C/S)

C. Vysvětlení

1 IR snímač otevření dvířek

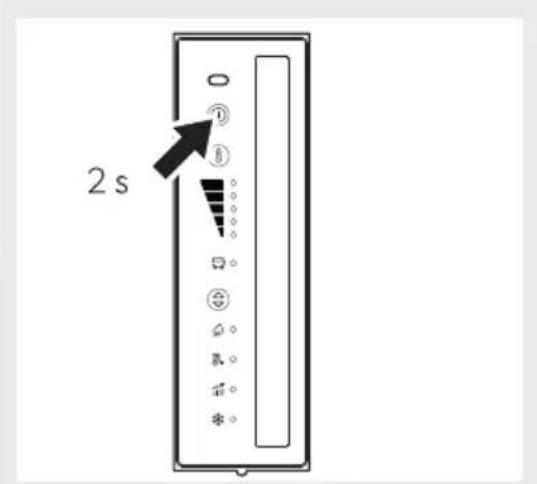

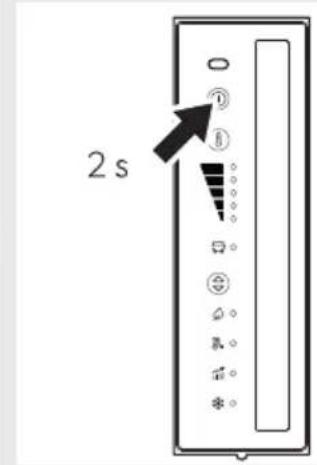

2	Tlačítko Zap/Vyp
3	Tlačítko nastavení chladicího výkonu
4 LED indikátor stavu kompresoru a poruch
5	Tlačítko provozního režimu
6 Vnitěni osvětlení
7	Kontrolky LED indikující chladicí výkon
	Chladici výkon 5
	Chladici výkon 4
	Chladici výkon 3
	Chladici výkon 2
	Chladici výkon 1
8 Kontrolky LED indikující provozné režim

LED indikátor stavu kompresoru a poruch

LED indikátor stavu kompresoru a poruch udává provozní stav kompresoru anebo indikuje poruchu:

Color Popis
Bilá Zapnutý kompresor
oranžová Vypnutý kompresor
Oranžová (bliká) Chyba (viz kapitola Indikace poruch na strancé 376)

CSNRX35-130

Kontrolky LED indikující provozní režim

Kontrolky LED indukční provozní režim zobrazují následující možnosti nastavení

Symbol	Popis
	ReJIM ECO
	Provot asanizhen ou spothebou elektridie energia.
	Chladiz vykon 1-3
	ReJIM QUET (TCHY)
	Provot asanizhen ou hlučnoid.
	Chladiz vykon 1-4
	ReJIM PERFORMANCE (VYKON)
	Chladiz vykon 1-5
	ReJIM FREEZER (pouze NRK0035-0130(C/S))
	Provot zyvalen'ympolatonem prozmuzsne potraviny Vychlad colj yvnthi prosorpriftroje na -6°C.

8 Použití

8.1 Před prvním použitím

POZNÁMKA

1. Při prvním použití může dojít k mírnému zápachu, což je normální.

3

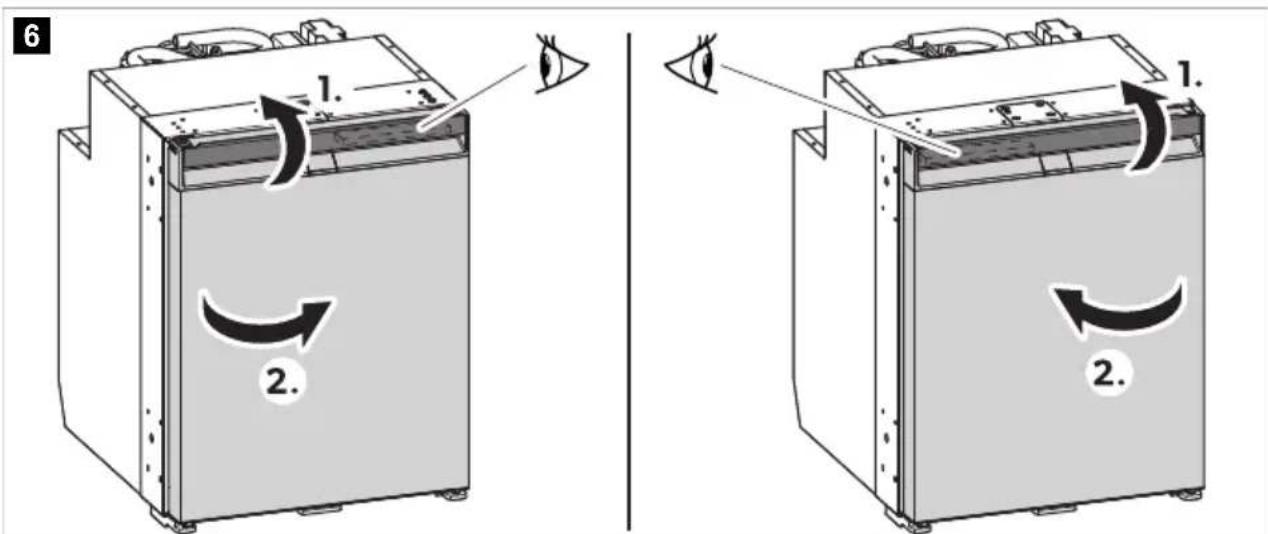

POZNÁMKA Zkontrolujte, zda je nainstalována nastavitelná dveřní západka. V případě potřeby objednejte nastavitelnou dveřní západku (domatic.com) a použijte ji místo pevné dveřní západky.

Dveřní západka je z výroby nastavena do polohy A. Posuňte dveřní západku do polohy B.

POZNÁMKA: Pokud je dveřní západka v poloze B, při zavírání se ujistěte, že jsou dvířka řádně zajištěna (viz kapitola Zavření a zajištění dvířek chladničky na straně 365).

8.2 Informace k uchovávání potravin

UPOZORNĚNÍ! Nebezpečí ohrožující zdraví

Pokud je chladnička delší dobu vystavena okolní teplotě pod 10 °C, nelze zaručit regulaci teploty v prostoru pro zmrazené potraviny. To může způsobit zvýšení teploty v prostoru pro zmrazené potraviny a rozmrazení uchovávaného zboží.

POZOR! Nebezpečí poškození

Při plnění chladničky nepřekračujte maximální zatížení na dveřní polici a dveře (viz Technické údaje na straně 376).

V prostoru pro zmrazené potraviny neuchovávejte sycené nápoje.

Abyste zabránili opadu z potravin, dbejte následujícího:

• Udržujte výkyvy teploty co nejnižší. Chladničku otevírejte pouze na nezbytně nutnou dobu. Potraviny skladujte takovým způsobem, aby vzduch mohl stále dobře cirkulovat.
• Teplotu nastavte podle množství a typu potravin. Různé druhy potravin uložte podle obrázku.
• Potraviny mohou snadno pohlcovat nebo uvolňovat zápach nebo vůni. Potraviny vždy uchovávejte zakryté nebo v uzavřených nádobách/lahvích. Potraviny skladujte podle obrázku.

8.3 Úspora energie

• Chladničku otevírejte pouze na nezbytně nutnou dobu.
• Teplé pokrmy nechejte před uložením do přístroje vychladnout.
• Odmrazte chladničku, jakmile se vytvoří vrstva ledu. Zabraňte vzniku zbytečně nízkých vnitřních teplot.
• Pro optimální spotřebu elektrické energie umístěte police a zásuvky podle jejich polohy při dodání.
• Pravidelně kontrolujte, zda těsnění dveří stále správně sedí.
• Pravidelně čistěte kondenzátor od nečistot a prachu.

8.4 Použití dvířek chladničky

UPOZORNĚNÍ! Riziko zranění

Při nesprávném použití může dojít k úplnému uvolnění dvířek chladničky a prostoru pro zmrazené potraviny od přístroje.

8.4.1 Otevření dvířek chladničky

POZNÁMKA: Dbejte na to, abyste za rukojet tahali na opačné straně, než je zarážka dveří. Věnujte pozornost odpovídající poloze posuvníku. Viz související návod k montáži.

Při otevírání dveří chladničky postupujte podle obrázku.

8.4.2 Zavření a zajištění dvířek chladničky

UPOZORNĚNÍ! Riziko zranění

Nejsou-li dvířka správně zajištěna, opatrně zatlačte na horní a spodní část dvířek, dokud nebudou bezpečně spočívat na svém místě.

POZNÁMKA: Dvířka chladničky jsou opatřena západkovým mechanismem, který také slouží k jejich ochraně při přepravě.

NRX0035-0130(E): Dvířka přitlačte, až uslyšíte zřetelné cvaknutí v horní části.

Dvířka přitlačte, abyste uslyšeli cvaknutí nahoře a dole.

Dvířka jsou nyní zavřená a zajištěná.

8.5 Zapnutí a vypnutí

POZNÁMKA: Chladničku vždy vypněte, pokud ji nebudete delší dobu používat.

Chcete-li chladničku zapnout, stiskněte tlačítko a podržte je stisknuté po dobu alespoň 2 s. Chladnička se zapne s naposledy zvoleným nastavením chladicího výkonu a provozním režimem. Chcete-li přístroj vypnout, podržte tlačítko stisknuté po dobu alespoň 2 s.

POZNÁMKA: Před přemístěním polic vyjměte prostor pro zmrazené potraviny, abyste získali snadnější přístup k zadním knoflíkům polic.

NRX0035-0050: Pro změnu polohy polic dle potřeby postupujte podle obrázku.

NRX0035-0050: Pro změnu polohy polic dle potřeby postupujte podle obrázku.

8.9 Vyjmutí prostoru pro zmrazené potraviny

POZOR! Nebezpečí poškození

Před vyjmutím prostoru pro zmrazené potraviny zavřete jeho dvířka. Uchopte prostor pro zmrazené potraviny za dno. Prostor pro zmrazené potraviny se nesnažte vytáhnout za dvířka. Prostor pro zmrazené potraviny uložte na suchém a bezpečném místě.

Při vyjímání prostoru pro zmrazené potraviny postupujte podle obrázku.

8.10 Instalace adaptéru AC/DC

Při instalaci adaptéru AC/DC (příslušenství) postupujte podle obrázku.

9 Čištění a péče

VÝSTRAHA! Nebezpečí usmrcení elektrickým proudem

Před čištěním a údržbou vždy odpojte chladničku od zdroje napájení.

POZOR! Nebezpečí poškození

Při čištění nepoužívejte brusné čisticí prostředky ani tvrdé předměty. K odstraňování ledu nebo uvolňování zmrzlých předmětů nepoužívejte tvrdé nebo ostré nástroje. Dbejte na to, aby do těsnění nevnikla voda. Mohlo by dojít k poškození elektroniky.

POZOR! Nebezpečí poškození

Světelný zdroj může vyměnit pouze výrobce, zástupce servisu nebo podobně kvalifikovaná osoba, aby se zamezilo nebezpečí.

Vnitřní i vnější části chladničky pravidelně čistěte vlhkým hadříkem, jakmile dojde k jejich znečištění. Po vyčištění vytřete chladničku utěrkou dosucha. Pravidelně kontrolujte odtok vodního kondenzátu.

Podle potřeby vyčistěte odtok vodního kondenzátu. Pokud je ucpaný, hromadí se kondenzát na dně chladničky.

Z kompresoru pravidelně odstraňujte prach a nečistoty vlhkým hadříkem.

Chladicí okruh

Chladicí okruh nevyžaduje žádnou údržbu.

Odmrazování chladničky

POZOR! Nebezpečí poškození

Nepoužívejte žádné mechanické nebo jiné nástroje k urychlení procesu rozmrazování.

POZNÁMKA: Postupem času se na zadní stěně uvnitř chladničky tvoří námraza. Pokud je už tato vrstva námrazy asi 3 mm silná, chladničku odmrazte.

Při odmrazování chladničky postupujte dle vyobrazení.

13

Nastavení dvířek chladničky do polohy pro uskladnění

UPOZORNĚNÍ! Riziko zranění

Poloha pro uskladnění nesmí být nastavena během jízdy.

POZNÁMKA: Pokud nebudete chladničku delší dobu používat, nastavte dvířka do polohy pro uskladnění. Tak se zabrání tvorbě plísně.

Odmrazte chladničku (viz Odmrazování chladničky na straně 371).

Nastavte dvířka do polohy pro uskladnění, jak ukazují obrázky.

10 Řešení problémů

POZNÁMKA: V zájmu zajištění bezpečného provozu 12 V spotřebičů v karavanu během jízdy je třeba zajistit, aby tažné vozidlo poskytovalo dostatečné napětí. U některých vozidel může řídicí jednotka elektrického systému automaticky vypnout napájení spotřebičů, aby tak chránila akumulátor. V tomto ohledu se informujte u výrobce vašeho vozidla.

16

Porucha | Možná příčina | Návrh řešení

Chladnička nefunguje.	Pojistka kabelu stejnosměrného prou-du je vadné.	Vyměnte pojistku (c 16 na strancé 374).
	Pojistka vozidla je prepálená. Vyměnte pojistku vozidla.Informujte se v námodu k obsluze svého vozidla.
	Autobaterie je vybitá. Zkontrolujte autobaterii a prípadnéji nabijte.
	Zapaloványi není zapnuté. Zapněte zapaloványí.
	Teplota na kompresoru je príliš nízká(< 0°C).	Vsechny vnější ventsačnémižkyzela zavřete/zakryje izolačnímmaterialem.
	Chladnička se automatický vypne, jakmile je napětí nedostatečné.(Vypírací napěti: 10,4 V)	Nabijte baterii. Chladnička se opětspustí automatický.(Napětić opětovnému zapnutí:11,7 V)
Nedostatečné chlazení, zvišeni vniltríntéptloty. Kompresor béží nepétržitě.	Větrání kolem agreátu je nedostatečné.	Zkontrolujte, zda jsou větrací miž-ky volné.Chladnička présuţe na jiné mistro.
	Vnitří stěny jsouPokrété námrazou. Zkontrolujte, zda se dvířka chlad-nickу správné zaviraji.Ujistěte se, ze těsněnéchladničky správné sedí a není poškozené.Odmrazte chladničku (viz Od-mrazoványí chladničky na strancé371).
	Je nastavena príliš yvsoká teplota. Nastavte nižsí teplotu.
	Príliš yvsoká okolníteplota. Dočasně sejměte větrácí mižku,aby teplý vzduch rychleji unikal.
	Do chladničky bylo najednou umistě-no príliš velege množství potravin.	Vyjměte některé potraviny.
	Do chladničky byly najednou umistěnypríliš teplé potraviny.	Teplé potraviny výjměte a nechte jepred uložením vychladnout.
Porucha Możná prćiina Nárvrh šešeni
	Chladnička jestě není dlouho v provo- zu.	> Zkontrolujte teplotu znovu po 4 h / 5 h.
	Znečistěný kondenzátor. Vycistěte kondenzátor (viz kapitola Čistěni a pěce na stráncé 370).
	Vadný ventilátor. Kontaktujte autorizovaného zástup- ce servisu.
Nedostatečné chlazení, zvyşeni vinitřné teploty.	Kapacita baterie je vyčerpaná. Nabijte baterii.
Kompresor béží Jen občas.
Nedostatečné chlazení, zvyşeni vinitřné teploty.	Pferuşné prívodního vodiče bata- rie - elektronika.	> Obnovte spojení.
Kompresor neběží (připojení k baterii)	Závada hlavního vypínače (pokud je instalován.)	> Vyměnte hlavní vypínač.
	Spálení prídavné pojistky vodiče (po- kud je instalována.)	> Vyměnte pojistky vodiče.
	Napěti baterie je přilíš nízké. Nabijte bateri#	>
	Príliš nízká kapacita baterie. Vyměnte bateri#	> Obnovte spojení.
	Uvolné kabely. Špatné kontakt (koroze).
	Príliš malý prúže vodiče. Vyměnte kabel.
	Kompresor je vadné. Kontaktujte autorizovaného zástup- ce servisu.
Nedostatečné chlazení, zvyşeni vinitřné teploty.	Pferuşné prívodního vedení. Obnovte spojení.
Kompresor neběží (připojení ke střida- věmu napěti)	Závada hlavního vypínače (pokud je instalován.)	> Vyměnte hlavní vypínač.
	Spálení prídavné pojistky vodiče (po- kud je instalována.)	> Vyměnte pojistky vodiče.
	Kompresor je vadné. Kontaktujte autorizovaného zástup- ce servisu.
Neobvýkle zvuky.	Součast chladiciho okruhu se nemůze volné pohybovat (dotýká se stěny.)	> Opatrně vyhněte príslužné dil smě- rem od prekážky.
	Cízí těleso mezi chladicím agreátem a stěnou.	> Odstraťe cízí těleso.
	Hluk ventilátoru. Kontaktujte autorizovaného zástup- ce servisu.
Pri pohybu se nechtěné otvirají dvířka (napr. pri jizdě).	Dveřné zámadka je nestavena do polo- hy A (viz kapitola Nastavení dvířné zá- padky na stránce 362).	> Nastavte dveřné zámadku do polohy B.
Dveře se správně nezavírají.	Dveřné zámadka je nestavena do polo- hy A (viz kapitola Nastavení dvířné zá- padky na stránce 362).	> Nastavte dveřné zámadku do polohy B.
	Dveřné zámadka je nestavena do polo- lohy B (viz kapitola Nastavení dvířné zá- padky na stránce 362), ale dvířka nejsou fádně zájištěna.	> Pri zavirání dvírek se ujistěte, ze jsou fádně zajištěna.

Indikace poruch

POZNÁMKA

Všechny poruchy indikuje oranžově blikající chybová kontrolka (viz Ovládací a indikační prvky na straně 361). Počet světelných impulzů závisí na typu závady. Každý světelný impulz trvá čtvrtinu sekundy. Po sekvenci světelných impulzů následuje pauza. Sekvence se pro příslušnou závadu opakuje každé čtyři sekundy. V režimech ECO, PERFORMANCE a FREEZER je navíc slyšet pipání.

Frekven- ce blikány	Chyba Możná príčina
1 Podpěti nebo prěpěti Napájecí napětí je mimo nestavený rozsah.
2 Nadproud ve ventilátoru Ventilátor zatěžuje elektronickou jestnotku více než 1 A .
3 MotorNSTartuju		Zaseknutý rotor.Tlakový rozdíl v chladícím systému je príliš vytoký.
4 Príliš nízké otáčky		Pokud je chladici systém prětízen, nelze udržet minimálné otáč- ky motoru.
5	Príliš vytoká teplota elektronické Jednot- ky	Pri vytokém zatěžení chladícího systému nebo v pripadě príliš vytoké teploty je elektronická jestnotka príliš horká.
Trvale Poruchy snímače teploty Snímačteploty je vadný.

11 Záruka

Na výrobek je poskytována záruka v souladu s platnými zákony. Pokud je výrobek vadný, kontaktujte pobočku výrobce ve vaší zemi nebo svého prodejce (viz dometic.com/dealer).

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• kopii účtenky s datem zakoupení,
• uvedení důvodu reklamace nebo popis vady.

Upozorňujeme, že oprava svépomocí nebo neodborná oprava může ohrozit bezpečnost a vést ke ztrátě záruky.

12 Likvidace

POZOR! Nebezpečí poškození

Izolace chladicího přístroje obsahuje hořlavý cyklopentan a vyžaduje speciální postupy likvidace. Chladicí přístroj odevzdejte na konci jeho životního cyklu do vhodného střediska pro recyklaci.

Kdekoli je to možné, tříďte obalový materiál do příslušných kontejnerů. Informace o likvidaci výrobku v souladu s platnými předpisy pro likvidaci vám sdělí místní recyklační středisko nebo specializovaný obchodník. Evropa: Výrobek lze zlikvidovat bezplatně.

13 Technické údaje

	NRX0090V
Zamýšlená teplota okolniho prostředí 16 °C ... 43 °C
Chladivo R600a
Množství chladiva 22 g
Ekvivalent CO2	0,000 t
Potenciál skleníkovych plynů (GWP) 3
Hlukové emise (EN60704)
• Režim PERFORMANCE (VŠKON)	Ø 40 dB(A)
• Režim QUIET (TICHÍ) 37 dB(A)
Rozměry (V x Š x H) 821 mm × 486 mm × 480 mm
Čistá hmotnost 22 kg

Magyar

VAROVÁNÍ! Riziko zranění

V blízkosti této chladničky nebo v ní nepoužívejte ani neskladujte hořlavé materiály. Na tuto chladničku ani před ni nepokládejte předměty. Tuto chladničku neupravujte.

VAROVÁNÍ! Riziko zranění

VAROVÁNÍ! Riziko zranění
