NRX 50C - Hűtőszekrény DOMETIC - Ingyenes használati útmutató

Termék típusa	Kompresszoros hűtőszekrény
Márka	Dometic
Modell	NRX 50C
Teljes kapacitás	44 L (hűtő 39,6 L, fagyasztórekesz 4,4 L)
Méretek (M × Sz × Mé)	525 × 380 × 510 mm
Súly	17 kg
Tápellátás	12/24 V DC
Klímaosztály	T (trópusi, 16 °C-tól 43 °C-ig)
Hűtő hőmérsékleti tartománya	0 °C-tól 12 °C-ig
Fagyasztó hőmérsékleti tartománya	-15 °C-tól -5 °C-ig
Működési módok	ECO, Csendes, Teljesítmény, Fagyasztás (modelltől függően)
Akkumulátor védelem (12 V)	Leállás 10,4 V-nál, újraindítás 11,7 V-nál
Hűtőközeg	R134a (26 g)
Zajszint	40-45 dB(A)
Fő funkciók	Belső világítás, elektronikus vezérlés LED-jelzőkkel, ajtózár, eltávolítható fagyasztórekesz, állítható polcok, zöldségtároló rekesz
Karbantartás és tisztítás	Rendszeresen törölje le nedves ruhával; manuálisan leolvasztani, ha a jégréteg meghaladja a 3 mm-t
Biztonság	Automatikus leállás alacsony feszültség esetén, rögzített polcok bezáródás ellen (egyes modellek), ajtózár szállításhoz
Elérhető tartozékok	Csúszó zsanér, rögzítőkeret, AC/DC adapter, kiegészítő fagyasztórekesz
Javíthatóság	Javítás kizárólag szakember által; alkatrészek a gyártón keresztül elérhetők
Rendeltetésszerű használat	Beltéri telepítés (lakókocsi, lakóautó, hajó, teherautó) élelmiszerek hűtésére és tárolására

Gyakran ismételt kérdések - NRX 50C DOMETIC

Mekkora a Dometic NRX 50C hűtőszekrény kapacitása?

A teljes kapacitás 44 L, ebből 39,6 L a hűtő és 4,4 L a fagyasztórekesz. Ha eltávolítja a fagyasztórekeszt, a kapacitás 46 L-re nő.

Hogyan állítható be a hőmérséklet?

Használja a hűtési szint beállító gombot (3-as jelölés). A szintek 1-től (legkevésbé hideg) 5-ig (leghidegebb) terjednek. A LED jelzők mutatják a kiválasztott szintet. 15-25 °C környezeti hőmérséklet esetén válasszon közepes beállítást.

Hogyan aktiválható az ECO vagy a csendes üzemmód?

Nyomja meg többször a működési mód gombot (5-ös jelölés), amíg a kívánt mód jelzője világítani nem kezd. Az ECO mód a hűtést az 1-3 szintre korlátozza az energia megtakarítása érdekében. A csendes mód a zajt csökkenti az 1-4 szintre, de 8 óra után automatikusan visszatér az előző módba.

Mi a teendő, ha az ajtó nem záródik megfelelően?

Ellenőrizze az ajtóreteszt: ha A helyzetben van, állítsa B helyzetbe. Győződjön meg arról, hogy az ajtó teljesen be van nyomva, amíg felül és alul egy határozott kattanást nem hall. Ha a probléma továbbra is fennáll, ellenőrizze, hogy a tömítés nem sérült-e.

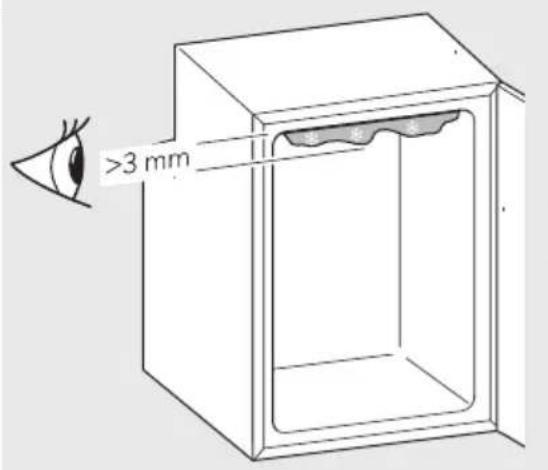

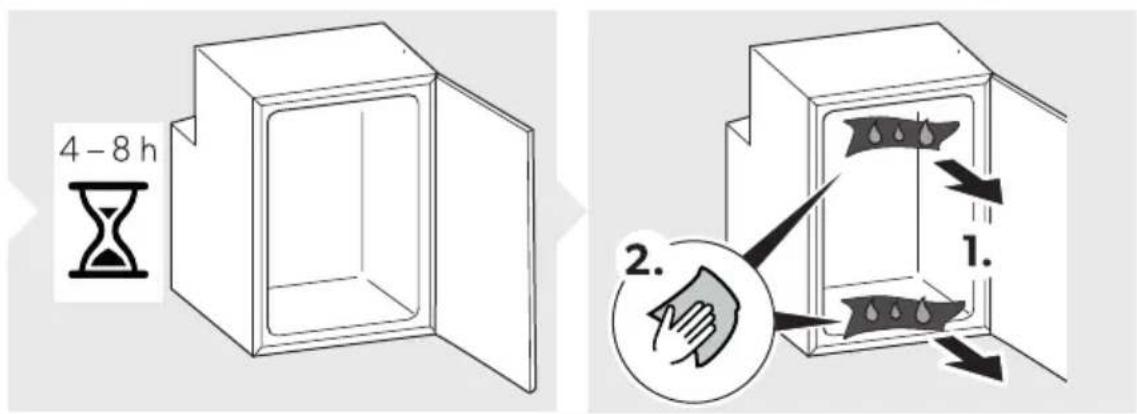

Hogyan kell leolvasztani a hűtőszekrényt?

Amikor a jégréteg eléri a kb. 3 mm-t, kapcsolja ki a készüléket, ürítse ki, és hagyja nyitva az ajtót. Soha ne használjon mechanikus vagy éles szerszámokat a leolvasztás gyorsításához. Tisztítsa meg és szárítsa ki a belsejét, mielőtt újra bekapcsolja.

Hogyan kell tisztítani a hűtőszekrényt?

Mindig húzza ki a készüléket tisztítás előtt. Használjon nedves ruhát enyhe tisztítószerrel. Ne használjon súrolószereket. Rendszeresen tisztítsa a kondenzátort és a kondenzvíz-elvezetőt. Kerülje, hogy víz kerüljön a tömítésekbe vagy az elektronikus alkatrészekbe.

Miért nem hűt eléggé a hűtőszekrény?

A lehetséges okok közé tartozik: elégtelen szellőzés a hűtőegység körül, túl alacsony hőmérséklet-beállítás, rosszul zárt ajtó, piszkos kondenzátor vagy lemerült akkumulátor. Ellenőrizze a retesz helyzetét, tisztítsa meg a kondenzátort, és győződjön meg arról, hogy a szellőzőrácsok nincsenek elzárva.

Mit jelentenek a narancssárga LED jelző villogásai?

A villogó narancssárga jelző hibát jelez. A villogások száma egy adott hibát jelöl: 1: alacsony/túl magas feszültség, 2: ventilátor túláram, 3: motor leállt, 4: túl alacsony fordulatszám, 5: elektronikus túlmelegedés. Folyamatos villogás a hőmérséklet-érzékelő hibáját jelzi.

Használhatom a hűtőszekrényt autó akkumulátorral?

Igen, a készülék 12/24 V DC-n működik. Az akkumulátorvédő rendszer 10,4 V-nál (12 V) vagy 22,8 V-nál (24 V) megszakítja a tápellátást a teljes lemerülés elkerülése érdekében. Az újraindítás 11,7 V-nál (12 V) vagy 24,2 V-nál (24 V) történik. Győződjön meg arról, hogy a motor jár a megfelelő feszültség biztosításához.

Hogyan távolítható el a fagyasztórekesz?

Először zárja be a fagyasztórekesz ajtaját. Fogja meg a rekeszt alulról, és óvatosan húzza kifelé. Ne húzza az ajtónál. Szükség esetén cserélje ki egy pótpolcra (tartozék). Tárolja a rekeszt száraz helyen.

HASZNÁLATI ÚTMUTATÓ NRX 50C DOMETIC

1 Fontos információk 381 2 Szimbólumok magyarázata 381 3 Biztonsági útmutatások 382 4 A csomag tartalma 384 5 Tartozékok 385 6 Rendeltetésszerű használat 386 7 Műszaki leírás 386 8 Üzemeltetés 389 9 Tisztítás és karbantartás 397 10 Hibaelhárítás 400 11 Garancia 403 12 Ártalmatlanítás 403 13 Műszaki adatok 404 14 Műszaki adatok 406

A termék mindenkori szakszerű telepítése, használata és karbantartása érdekében kérjük, figyelmesen olvassa el az ebben a termék kézikönyvben található utasításokat, irányelveket és figyelmeztetéseket, valamint mindig tartsa be ezeket. Ezt az útmutatót a termék közelében KELL tartani.

A termék használatba vételével Ön kijelenti, hogy figyelmesen elolvasta az összes utasítást, irányelvet és figyelmeztetést, valamint megértette és elfogadja az itt leírt szerződési feltételeket. Ön elfogadja, hogy kizárólag a rendeltetésének megfelelő célra és a jelen termék kézikönyvben leírt útmutatásoknak, irányelveknek és figyelmeztetéseknek, valamint a hatályos törvényeknek és szabályozásoknak megfelelően használja ezt a terméket. Az itt leírt utasítások és figyelmeztetések elolvasásának és betartásának elmulasztása saját és mások sérüléséhez, a termék vagy a közelben található más anyagi javak károsodásához vezethet. Ez a termék kézikönyv és a benne található utasítások, irányelvek és figyelmeztetések, valamint a kapcsolódó dokumentációk módosulhatnak, frissülhetnek. Naprakész termékinformációkért látogasson el a következő honlapra: documents.dometic.com.

2 Szimbólumok magyarázata

A figyelmeztető szavak a Biztonsági utasítások, valamint a vagyonikárok elkerülésére szolgáló utasítások jelzésére szolgálnak, továbbá a veszély súlyosságát is jelzik.

VESZÉLY!

Veszélyes helyzet áll fenn, amely súlyos sérülést vagy halált okoz, ha nem kerülik el.

FIGYELMEZTETÉS!

Veszélyes helyzet áll fenn, amely súlyos sérülést vagy halált okozhat, ha nem kerülik el.

VIGYÁZAT!

Veszélyes helyzet áll fenn, amely könnyű vagy mérsékelt sérülést okozhat, ha nem kerülik el.

FIGYELEM!

Olyan helyzetet jelöl, amely vagyoni kárt okozhat, ha nem kerülik el.

MEGJEGYZÉS: A termék kezelésére vonatkozó kiegészítő információk.

3 Biztonsági útmutatások

Alapvető biztonság

FIGYELMEZTETÉS! Áramütés miatti veszély

A hűtőszekrény beszerelését és eltávolítását csak képzett szakember végezheti. A nem megfelelő környezetben és vizes helyiségekben történő telepítéseket csak szakemberrel végeztesse el. A hűtőszekrényt szabadban vagy hasonló környezetben működtetve gondoskodni kell arról, hogy az védve legyen az esőtől és a fröccsenő víztől. Ne használja a hűtőszekrényt, ha az szemmel láthatóan megsérült. Ezen a hűtőszekrényen csak képzett szakember végezhet javításokat. A szakszerűtlen javítások jelentős veszélyeket okozhatnak, ill. a hűtőszekrény károsodhat. Ha a hűtőszekrény tápkábele megsérült, akkor azt a biztonsági kockázatok elkerülése érdekében a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel ki kell cseréltetni. A hűtő elhelyezésekor ügyeljen arra, hogy ne csípje be és ne károsítsa a tápkábelt. Ne helyezzen el több hordozható aljzatot vagy hordozható tápegységet a hűtő hátsó részénél. Soha ne fogjon meg puszta kézzel csupasz vezetékeket. A készüléket olyan aljzatba illessze be, amely biztosítja a megfelelő csatlakozást, különösen akkor, ha a készüléket földelni kell. Ha a készüléket az elektromos hálózatról táplálja, akkor biztosítsa, hogy a hálózat rendelkezzen maradékáram-megszakítóval (RCCB) vagy földelési hiba áramkör-megszakítóval (GFCI). A telepítéskor az összes vonatkozó előírást be kell tartani, különösen a potenciálisan nedves területekre vonatkozóan.

FIGYELMEZTETÉS! Tűzveszély

A hűtőközeg kis mennyiségű környezetbarát hűtőközeget tartalmaz. Nem károsítja az ózonréteget és nem növeli az üvegházhatást. A kiszivárgó hűtőközeg meggyulladhat. Ne használja vagy tárolja a hűtőszekrényt olyan zárt helyiségekben, ahol minimális a légáramlás, vagy nincs is ilyen. A hűtőszekrény beépítési nyílásában ne legyenek olyan elektromos alkatrészek és fényforrások, amelyek normál vagy rendellenes működés közben szikrákat vagy elektromos íveket hoznak létre (pl. relék vagy biztosítékdobozok). A hűtőszekrény szigetelése gyúlékony ciklopentánt tartalmaz, amely speciális ártalmatlanítási eljárásokat igényel. Élettartama végén megfelelő hulladékkezelő központban adja le a hűtőszekrényt.

FIGYELMEZTETÉS! Robbanásveszély

Ne tároljon a hűtőszekrényben robbanásveszélyes anyagokat, például gyúlékony hajtógázt tartalmazó aeroszol-palackokat.

FIGYELMEZTETÉS! Egészségkárosodás veszélye

A hűtőkészüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékelési és mentális képességű, illetve megfelelő tapasztalattal és tudással nem rendelkező személyek csak felügyelet mellett, illetve a hűtőkészülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják. A hűtőszekrény ki- és berakodása 3 és 8 év közötti gyermekek számára engedélyezett. A tisztítást és a felhasználói karbantartást felügyelet nélküli gyermekek nem végezhetik. A gyermekeket felügyelni kell annak érdekében, hogy ne játsszanak a hűtőszekrénnyel.

FIGYELMEZTETÉS! Gyermekek beszorulásának kockázata

Gondoskodjon arról, hogy a polcok beszerelése és rögzítése révén a gyermek ne tudják bezárni magukat a hűtőszekrénybe.

A régi hűtőkészülék ártalmatlanítása előtt:

Szerelje ki a fiókokat. Hagyja a polcokat a hűtőszekrényben, hogy gyermeke ne mászhassanak bele.

Akassza ki az ajtókat.

VIGYÁZAT! Egészségkárosodás veszélye

A hűtőszekrény instabilitása miatti kockázatok elkerülése érdekében a telepítési utasításoknak megfelelően kell rögzíteni azt. Ügyeljen arra, hogy a hűtőszekrényen vagy beépített szerkezeten lévő szellőzőnyílások ne záródjanak el. A jégtelenítés művelet meggyorsításához a gyártó által javasoltakon kívül ne használjon egyéb mechanikus vagy más készülékeket. Semmilyen esetben ne nyissa fel vagy károsítsa a hűtőkört. Ne használjon elektromos készülékeket a hűtőszekrény belsejében, kivéve, ha ezeket az elektromos készülékeket a gyártó erre a célra javasolja.

VIGYÁZAT! Sérülés kockázata

A hűtőszekrényben vagy annak közelében tilos tűzveszélyes anyagokat használni vagy tárolni. Ne helyezzen tárgyakat a hűtőszekrényre vagy a hűtőszekrény mellé. Ne végezzen módosításokat a hűtőszekrényen.

FIGYELEM! Károsodás veszélye

Az egyenáramú üzemet csak akkor válassza, ha a jármű motorja üzemelésekor a generátor elegendő feszültséget ad, vagy ha akkumulátorfelügyelőt alkalmaz. Mindig tartsa tisztán a kondenzvíz-elvezető csövet, ha van. Ha a hűtőszekrény rendelkezik szellőzőrácsokkal, ne használjon nagynyomású tisztítóberendezést a szellőzőrácsok közelében a jármű tisztításakor. A hűtőszekrényt ne tegye ki az eső hatásának. Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.

Biztonság a hűtőkészülék üzemeltetése során

VESZÉLY! Áramütés miatti veszély

A hűtőkészülék üzembe helyezése előtt ügyeljen arra, hogy a vezeték és a dugasz száraz legyen.

VIGYÁZAT! Egészségkárosodás veszélye

Gondoskodjon róla, hogy csak olyan áruk legyenek a hűtőszekrényben, amelyek lehűthetők a kiválasztott hőmérsékletre. Tisztítsa meg rendszeresen az élelmiszerrel érintkező felületeket és a hozzáférhető lefolyórendszereket. Annak érdekében, hogy a nyers hús és hal ne érhessen hozzá és ne csepegjen rá más élelmiszerekre, megfelelő áruházakban tartsa ezeket a hűtőszekrényben. Ha hosszabb időszakokra kinyitja az ajtót, azzal jelentősen megnövekedhet a hőmérséklet a hűtőszekrény rekeszeiben. Ha hosszú időre üresen hagyja a hűtőkészüléket:

Kapcsolja ki a hűtőszekrényt. Olvassa le a hűtőszekrényt. Tisztítsa meg és szárítsa meg a hűtőkészüléket. A hűtőkészülék belsejében történő penészképződés elkerülése érdekében hagyja nyitva az ajtót.

Állítsa teli állásba a hűtőszekrény és a fagyasztó ajtaját, ha rendelkeznek ilyen funkcióval.

VIGYÁZAT! Sérülés kockázata

Ne nyúljon a zsanérok közé.

Az induláskor zárja be és reteszelje a hűtőszekrény ajtaját. A hűtőszekrény hátoldalán lévő hűtőrendszer üzem közben nagyon felforrósodik. Ha a hűtőszekrény rendelkezik szellőzőrácsokkal, ügyeljen rá, hogy ne érjen a forró alkatrészekhez a szellőzőrácsok eltávolításakor. Nem megfelelő használat mellett a készülék ajtaja, illetve a fagyasztó ajtaja teljesen leválhat a készülékről. Addig nyomja az ajtókat, amíg nem hallja egyértelműen, hogy az alul és felül a helyére pattantak.

FIGYELEM! Károsodás veszélye

Ne támaszkodjon rá a kinyitott hűtőszekrényajtóra. Nehéz tárgyakat, pl. palackokat, vagy dobozokat kizárólag a hűtőszekrény ajtajában, a zöldségrekeszben, vagy az alsó polcon tárolja. Ha a hűtőszekrény kétoldalias ajtóval rendelkezik és az ajtó nincs megfelelően reteszelve a szemben lévő oldalon, addig nyomja azon az oldalon az alsó és felső részét, amíg nem rögzül a helyén. Túlmelegedés veszélye! Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. A levegő keringtetése érdekében gondoskodjon arról, hogy a hűtőszekrény megfelelő távolságban álljon a faltól vagy tárgyaktól. Ne töltsön folyadékot vagy jeget a belső részbe. Védje a hűtőkészüléket és a kábeleket a hőtől és a nedvességtől. Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.

MEGJEGYZÉS

Ha a járműve akkumulátorkezelő rendszere az akkumulátor védelme érdekében kikapcsolja a hűtőszekrényt, lépjen kapcsolatba a jármű gyártójával. 15°C ... 25°C közötti környezeti hőmérséklet esetén válassza az átlagos hőmérséklet-beállítást. Ha az ajtó nincs megfelelően reteszelve a szemben lévő oldalon, addig nyomja azon az oldalon az alsó és felső részét, amíg nem rögzül a helyén. Az élelmiszer-pazarlás elkerülése érdekében vegye figyelembe a következőket:

Tartsa a lehető legalacsonyabb szinten a hőmérséklet ingadozását. A fagyasztó ajtaját csak olyan gyakran és annyi ideig nyissa ki, ahányszor és ameddig ez feltétlenül szükséges. Úgy rendezze el az élelmiszert, hogy a levegő jól tudjon áramolni. Gondoskodjon róla, hogy csak olyan áruk legyenek a hűtőszekrényben, amelyek lehűthetők a kiválasztott hőmérsékletre. A különböző élelmiszertípusokat az ábrán látható módon tárolja. - Ha be lehet állítani a hőmérsékletet: A hőmérsékletet az élelmiszer mennyiségéhez és típusához állítsa be. - Az élelmiszerek könnyen felvesznek vagy kibocsátanak szagokat vagy ízeket. Az élelmiszereket mindig lefedve vagy zárt edényekben/palackokban tárolja.

4 A csomag tartalma

Mennyiség Leírás
1 Kompresszoros hútÓszekrény
1 Leeresztő konyők
1 Rövid használati útmató
1 Használati útmató (csak online)
Mennyiség Leirás
1 Szerelési útmutató

5 Tartozékok

Tartozékként kapható (nincs mellékelve):

Leiús Cikksz.
Csúsztópánt 9620012939
Rögzítőkeret also kerettel
• NRX0035, NRX0050 9620012877
• NRX0060 9620012881
• NRX0080 9620012882
• NRX0115 9620012878
• NRX0130 9620012876
Rögzítőkeret also kerettel (fekete)
• NRX0035, NRX0050 9620012874
• NRX0060 9620012875
• NRX0080 9620012880
• NRX0115 9620012879
• NRX0130 9620012883
Eltávolított fagyos rekesz polccséréje
• NRX0035, NRX0050 9620012933
• NRX0060 9620012938
• NRX0080 9620012935
• NRX0115, NRX0130 9620012932
Fagyos rekesz
• NRX0035, NRX0050 9620012931
• NRX0060 9620012936
• NRX0080 9620012934
Leirás Cikksz.
• NRX0115, NRX0130 9620012937
Váltakozó/egyenfeszültsegő adapter	9620013449 (EU)
	9620013450 (UK)

6 Rendeltetésszerű használat

A hűtőszekrény a következő célokra alkalmas:

Lakókocsikba, lakóautókba, hajókba és tehergépjárművekbe történő beépítés - Élelmiszer hűtése és tárolása. Csak az NRX0035-0130(C/S) modellnél: Előfagyasztott élelmiszer tárolása. Beltéri használat.

Ez a hűtőszekrény nem alkalmas professzionális, kiskereskedelmi és háztartási használatra.

A hűtőszekrény a következő célokra nem alkalmas:

Gyógyszerek tárolása - Korrozív anyagok vagy olyan anyagok tárolására, amelyek oldószereket tartalmaznak. Élelmiszer gyorsfagyasztása. Kültéri használatra.

Hajón történő használat esetén a készüléket nappali helyiségben kell elhelyezni, nem a nyílt fedélzeten.

A fagyos rekesz előre fagyasztott élelmiszer tárolására, jégkrém készítésére és tárolására, valamint jégkockák készítésére alkalmas. Korábban le nem fagyasztott élelmiszer lefagyasztására nem alkalmas.

A hűtőszekrényt rendeltetésének megfelelően egy szekrénybe vagy fülkébe kell beszerelni.

Az optimális hűtési teljesítmény 16°C ... 43°C közötti környezeti hőmérséklet, maximum 90%-os páratartalom mellett érhető el.

Ez a termék az itt leírt utasításoknak megfelelő rendeltetésszerű használatra alkalmas.

Ez a kézikönyv olyan információkat nyújt, amelyek a termék szakszerű telepítéséhez és/vagy üzemeltetéséhez szükségesek. A hibás telepítés és/vagy a szakszerűtlen üzemeltetés vagy karbantartás elégtelen teljesítményhez és potenciálisan meghibásodáshoz vezethet.

A gyártó nem vállal felelősséget a termék olyan károsodásáért, vagy sérülésekért, amelyek a következőkre vezethetők vissza:

• Hibás beszerelés, összeszerelés vagy csatlakoztatás, ideértve a túlfeszültséget is.
• Helytelen karbantartás, vagy a gyártó által szállított eredeti tartalék alkatrésztől eltérő tartalék alkatrészek használata. A termék kifejezett gyártói engedély nélküli módosítása. Az útmutatóban leírt céloktól eltérő felhasználás.

A Dometic fenntartja a termék megjelenésének és specifikációjának módosítására vonatkozó jogát.

7 Műszaki leírás

A hűtőszekrény egy kompresszoros hűtőszekrény.

A hűtőszekrény különböző energiafajtákkal való üzemeltetésre alkalmas, és egyenfeszültségről vagy váltakozó feszültségről is üzemeltethető.

NRX0035-0130(C/S): A modell gyárilag el van látva fagyasztórekesszel, amely kivehető és visszahelyezhető.

A hűtőszekrény ajtaja olyan reteszelő mechanizmussal rendelkezik, amely egyidejűleg szállítási biztosítékként is működik.

A hűtőszekrényben felhasznált anyagok élelmiszerek szempontjából veszélytelenek.

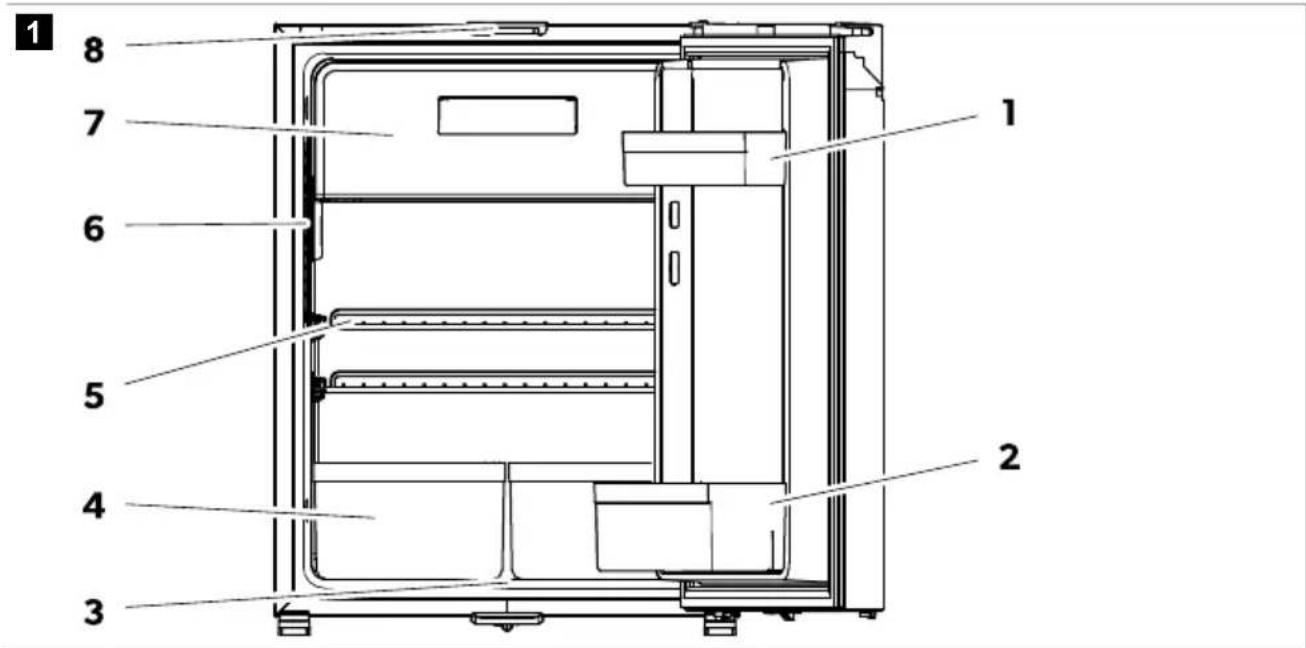

A készülék leírása

Sz. Magyarázat
1 Ajtórároló (csak NRX0035-0130[C/S], NRX0080-0130[E])
2 Palackpólc
3 Kondenzátum lefolyó
4 Frissentartó rekesz (csak NRX0035-0130[C/S])
5 Szekrénypólc
6 Vezérlopane kijelzővel
7 Fagyos rekesz (csak NRX0035 - 0130[C/S])
8 Ajtóretesz szellőzdetéshez

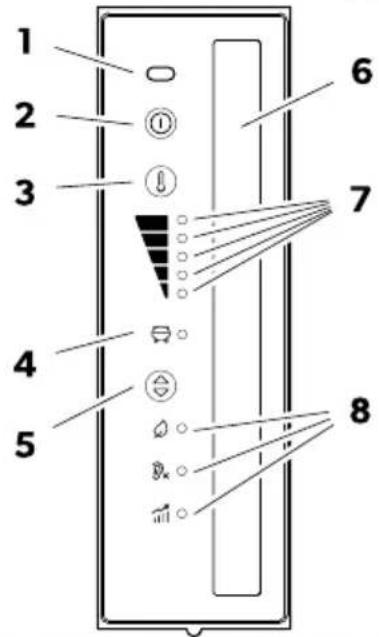

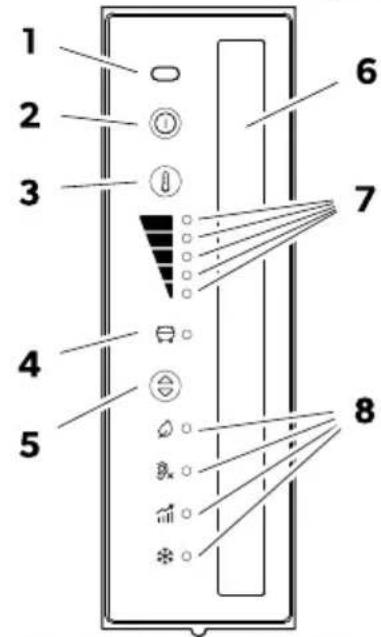

Kezelő- és kijelzőelemek

2 NRX0035-0130(E)

NRX0035-0130(C/S)

Sz. Magyarázat

1 IR ajtónyitás-érékelő
2	BE/KI gomb
3	Hútesi szintet beállító gomb
4	Kompresszor és hibajelő LED
5	Üzemód gomb
6	Belső világítás
	Hútesi szint jelő LED-ek
7
	5. hútesi szint
	4. hútesi szint
	3. hútesi szint
	2. hútesi szint
	1. hútesi szint
8	Üzemódjelő LED-ek

Kompresszor és hibajelző LED

A kompresszor és a hibajelző LED kijelzi a kompresszor üzemállapotát, illetve jelzi a hibát:

Szín Leírás
Fehér Kompresszor be
Narancssárga Kompresszor ki
Narancssárga (villog) Hiba (lásd: Hibajelzés 403. oldal )

Üzemmódjelző LED-ek

Az üzemmód LED-ek a hőmérsékleti beállításokat jelzik.

Sizimb Ölum	Leistis
Ø	ECO-mód:Cockkanten fällenergiabogyaarläu üemmod:1-3 hängs zuin:
Ø	QUIET-mód:Cockkanten fällaupzin tõzem:1-4 hängs zuin:
Ø	PERFORMANCE-mód1-5 hängs zuin:
Ø	FAGYASZTO üemmod [ca. 1900.35-01.30/C/S]:Üermeilävollott fagycan rekassel. Lehut a hütözekörnytalje balaş tanit - 6 °C - na

8 Üzemeltetés

8.1 Az első használat előtt

MEGJEGYZÉS

A készülék beüzemelése után 4 órán keresztül ne tároljon benne élelmiszert, amíg a hőmérséklet be nem áll.

A hűtőszekrény üzembe helyezése során enyhe szag keletkezhet, amely néhány nap múlva megszűnik. A kellemetlen szag elkerülése érdekében alaposan tisztítsa meg a belső teret.

3

MEGJEGYZÉS Ellenőrizze, hogy fel van-e szerelve az állítható ajtóretesz. Szükség esetén rendelje meg az állítható ajtóreteszt (domatic.com), és cserélje ki a rögzített ajtóreteszt az állítható ajtóreteszre.

Az ajtóretesz gyárilag A helyzetbe van állítva. Állítsa az ajtóreteszt B helyzetbe.

MEGJEGYZÉS Ha az ajtóretesz B helyzetben van, becsukáskor ügyeljen arra, hogy az ajtó megfelelően reteszelődjön (lásd A hűtőszekrény ajtajának bezárása és rögzítése 392. oldal című fejezetet).

8.2 Élelmiszerek tárolására vonatkozó információk

VIGYÁZAT! Egészségkárosodás veszélye

Ha a hűtőszekrény hosszabb ideig 10°C alatti környezeti hőmérsékletnek van kitéve, akkor a fagyasztórekesz hőmérsékletének szabályozása nem garantálható. Ebben az esetben a fagyasztórekesz hőmérséklete megemelkedhet, és az élelmiszerek felolvadhatnak.

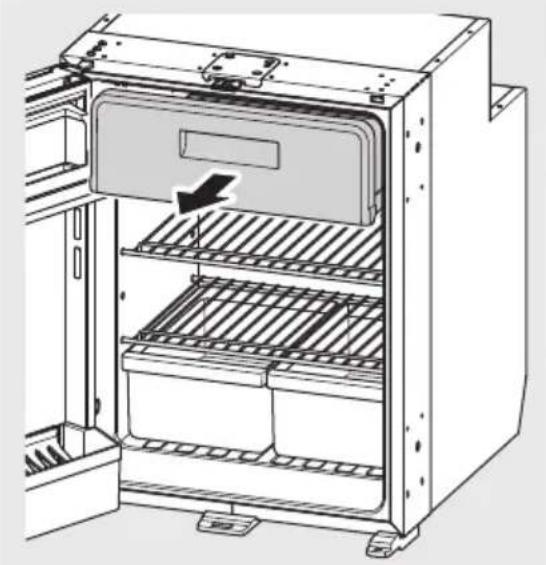

FIGYELEM! Károsodás veszélye

A hűtőszekrény feltöltésekor tartsa be az ajtórácsokonkénti és ajtónkénti maximális terhelést (lásd: Műszaki adatok 404. oldal).

A fagyasztórekeszben ne tartson szénsavas italokat.

Az élelmiszer-pazarlás elkerülése érdekében vegye figyelembe a következőket:

Tartsa a lehető legalacsonyabb szinten a hőmérséklet-ingadozást. A hűtőszekrény ajtaját csak olyan gyakran és annyi ideig nyissa ki, ahányszor és ameddig ez feltétlenül szükséges. Úgy rendezze el az élelmiszert, hogy a levegő jól tudjon áramolni. A hőmérsékletet az élelmiszer mennyiségéhez és típusához állítsa be. A különböző élelmiszertípusokat az ábrán látható módon tárolja. - Az élelmiszerek könnyen felvesznek vagy kibocsátanak szagokat vagy ízeket. Az élelmiszereket mindig lefedve vagy zárt edényekben/palackokban tárolja.

Az élelmiszert az ábrán látható módon tárolja.

8.3 Energiatakarékosság

A hűtőszekrény ajtaját csak olyan gyakran és annyi ideig nyissa ki, ahányszor és ameddig ez feltétlenül szükséges. - Hagyja lehűlni a meleg ételeket, mielőtt azokat hűtés céljára a készülékbe helyezi. Ha a hűtőszekrényben jégréteg alakult ki, olvassza le. - Kerülje a szükségtelenül alacsony hőmérsékleti beállításokat. - Az optimális energiafogyasztás érdekében a polcokat és a fiókokat a kiszállítási helyzetükben pozicionálja. - Rendszeresen ellenőrizze, hogy az ajtótömítés megfelelően zár-e. - Rendszeres időközönként tisztítsa meg a kondenzátort a portól és szennyeződésektől.

8.4 A hűtőszekrény ajtajának használata

VIGYÁZAT! Sérülés kockázata

Nem megfelelő használat esetén a hűtőszekrény ajtaja, illetve a fagyos rekesz ajtaja teljesen leválhat a készülékről.

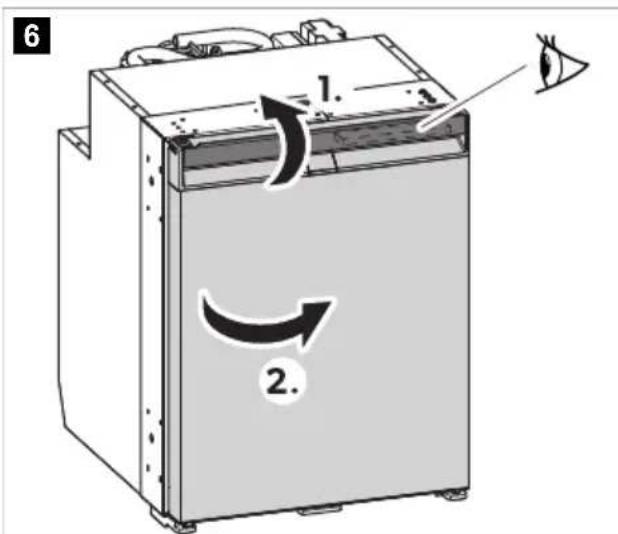

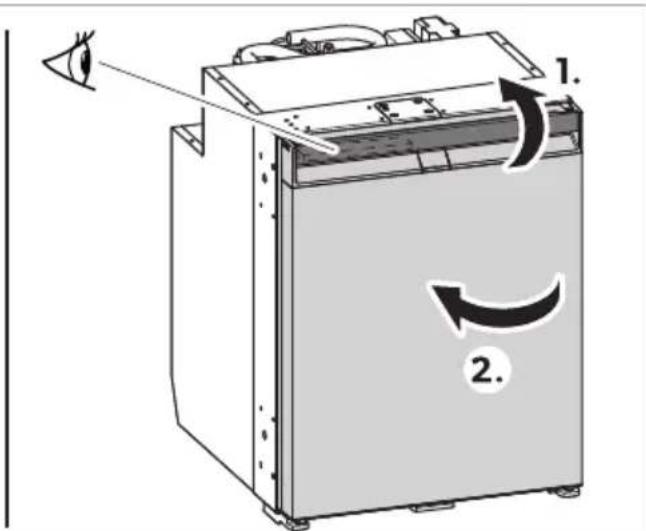

8.4.1 A hűtőszekrény ajtajának nyitása

MEGJEGYZÉS Húzza meg az ajtózárral szemközti oldalon lévő fogantyút. Vegye figyelembe a csúszóelem megfelelő pozícióját. Lásd a hozzá tartozó kézikönyvben.

A hűtőszekrény ajtajának nyitásához az itt bemutatott módon járjon el.

8.4.2 A hűtőszekrény ajtajának bezárása és rögzítése

VIGYÁZAT! Sérülés kockázata

Ha az ajtó nincs megfelelően rögzítve, óvatosan addig nyomja az ajtó felső és alsó részét, amíg nem rögzül a helyén.

MEGJEGYZÉS A hűtőszekrény olyan reteszelő mechanizmussal rendelkezik, amely egyidejűleg szállítási biztosításként is működik.

NRX0035-0130(E): Addig nyomja felülről az ajtót, amíg nem hallja egyértelműen, hogy a helyére kattant.

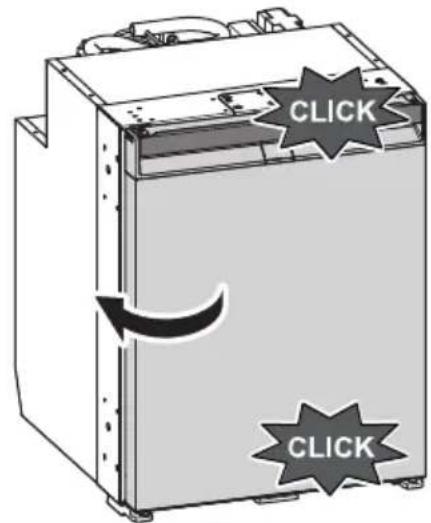

NRX0035-0130(C/S): Addig nyomja az ajtót, amíg nem hallja egyértelműen, hogy az alul és felül a helyére pattant.

Az ajtó ekkor be van csukva és rögzítve van.

8.5 Be- és kikapcsolás

MEGJEGYZÉS: Ha hosszabb ideig nem használja, mindig kapcsolja ki a hűtőszekrényt.

A bekapcsoláshoz nyomja meg a gombot legalább 2 s hosszan. A hűtőszekrény az utoljára kiválasztott hűtési szint beállítással és üzemmóddal kapcsol be. A kikapcsoláshoz nyomja meg a gombot legalább 2 s hosszan.

8.6 Üzemmódok beállítása

MEGJEGYZÉS: ECO, PERFORMANCE vagy FREEZER üzemmód használata esetén a rendszer további módosítások nélkül az üzemmódban marad.

Az üzemmód beállításához nyomja meg a gombot, amíg a kívánt üzemmódhoz tartozó üzemmód LED világítani nem kezd. A következő üzemmódoknak rendelkezésre állnak:

Az ECO üzemmód használata

Az ECO üzemmód aktiválásakor a hűtőtér csökkentett energiafogyasztással üzemel, 1-3 hűtési szinten. Az ECO üzemmódot jelző LED (a) és a kiválasztott hűtési szintet jelző LED világítani kezd.

Az QUIET üzemmód használata

A QUIET üzemmód aktiválásakor a hűtőszekrény csökkentett zajjal üzemel, 1-4 hűtési szinten.

MEGJEGYZÉS

Ha a Hűtőszekrény FREEZER módban van, akkor a QUIT mód nem működik.

A QUIT mód használatakor a hűtőszekrény 8 órán át marad ebben a módban, majd visszatér a korábban beállított (BCO vagy PERFORMANCE) módba.

A QUIT módot a 6 LED (g) jelzi, és a kiválasztott hőmérsékletet a LED világítása jelzi.

A PERFORMANCE mód használata

A PERFORMANCE mód akkor használatos, ha a hűtőszekrény normál üzemmódban 2 óránál 1-5 órával többet hűt. A PERFORMANCE módot a 26 LED (g) jelzi, és a kiválasztott hőmérsékletet is a 26 LED világítása jelzi.

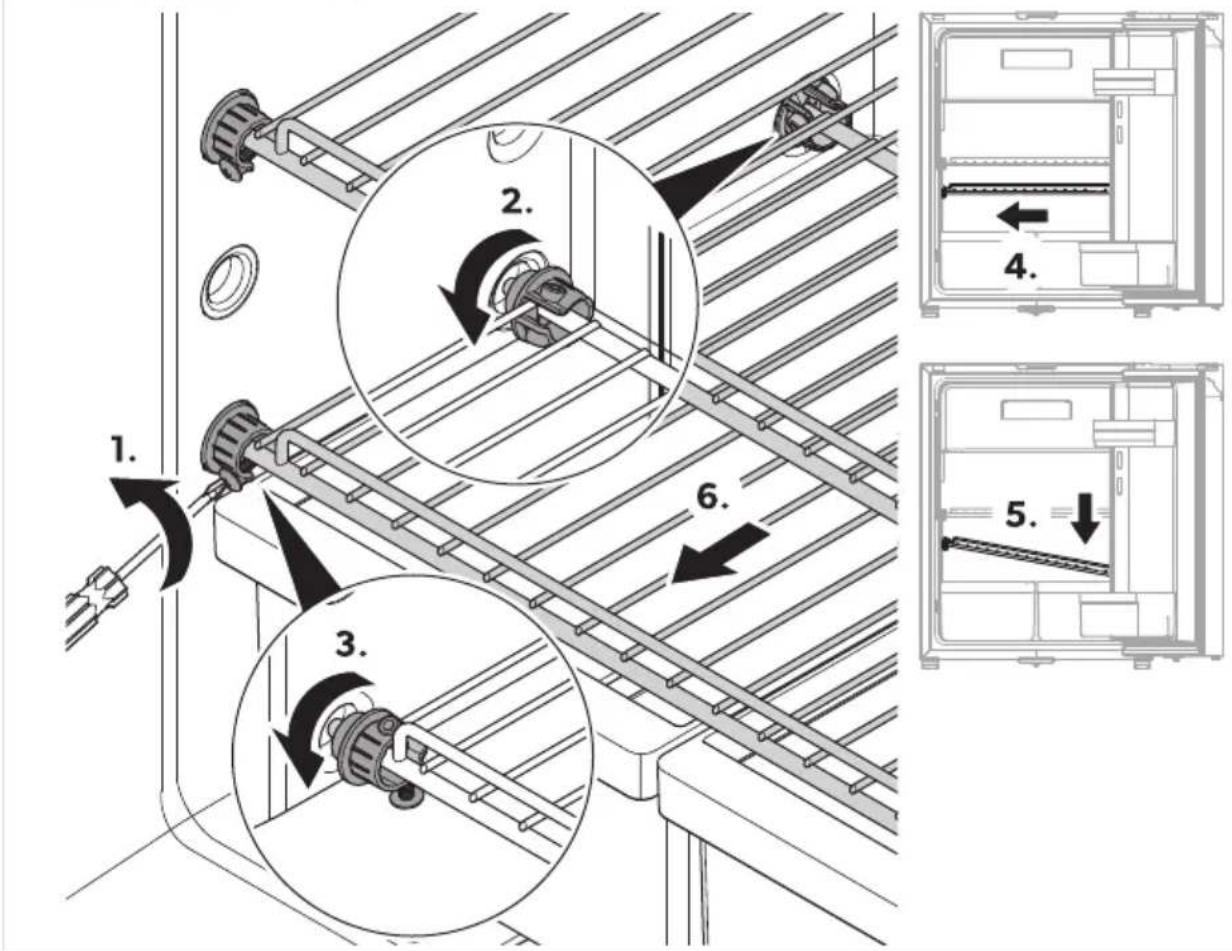

A FREEZER mód használata

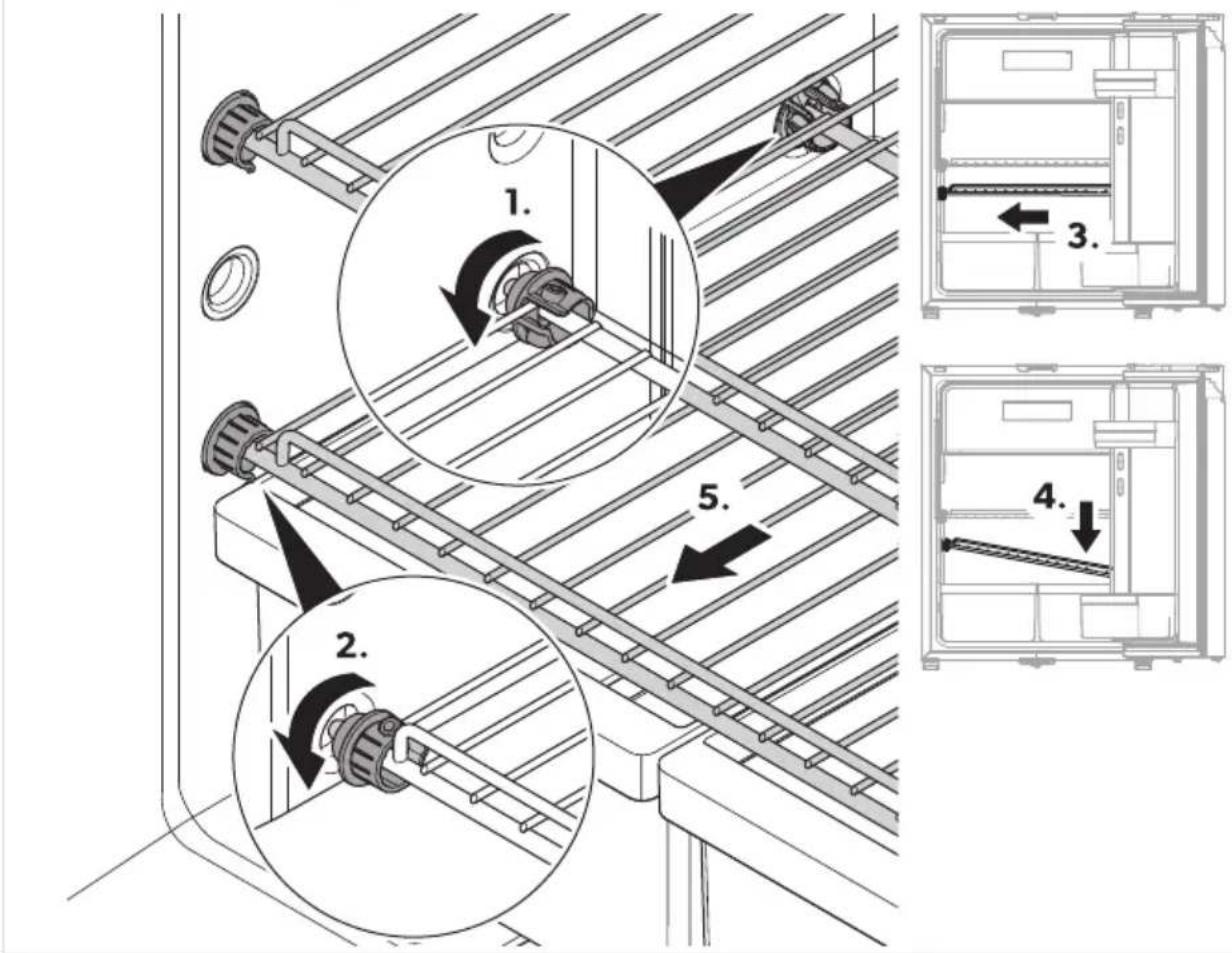

MEGJEGYZÉS: A polcok áthelyezése előtt vegye ki a fagyasztó rekeszt, így könnyebben hozzáférhet a polcgombokhoz.

NRX0035-0050: A polcok tetszés szerinti áthelyezéséhez a következő ábra szerint járjon el.

9 NRX0035-0050

NRX0035-0050: A polcok tetszés szerinti átállításához a következő ábra szerint járjon el.

10 NRX0060-0130

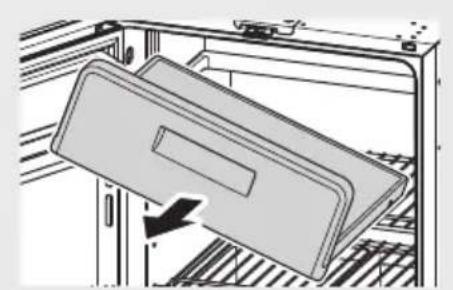

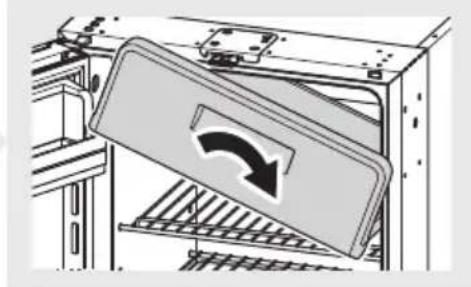

8.9 A fagyasztó rekesz eltávolítása

FIGYELEM! Károsodás veszélye

A fagyasztó rekesz eltávolításához zárja be a fagyasztó rekesz ajtaját. Fogja meg a fagyasztó rekeszt az aljánál fogva. Ne húzza meg a fagyasztó rekesz ajtaját. A fagyasztó rekeszt száraz és hűvös helyen tárolja.

A fagyos rekesz eltávolításához a következő ábra szerint járjon el.

11

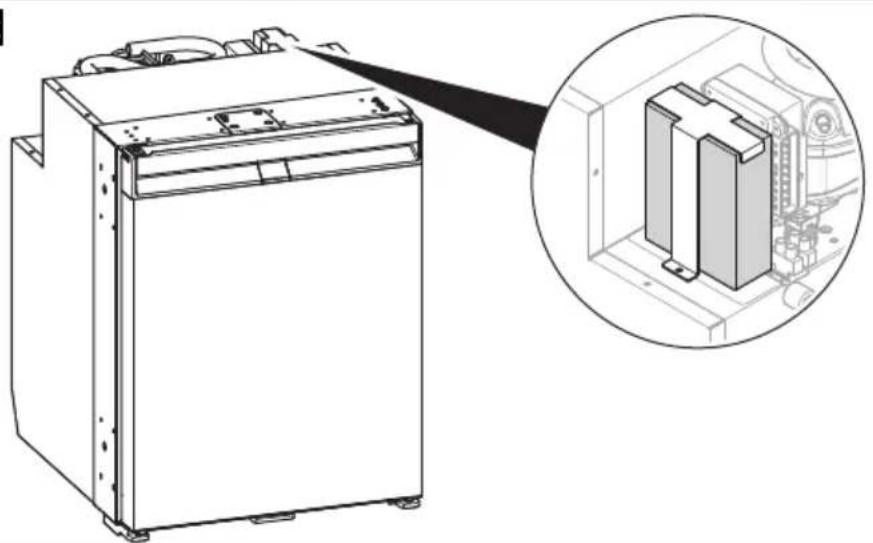

8.10 A váltakozó áram/egyenáram adapter beszerelése

A váltakozó áram/egyenáram adapter (tartozékok) beszereléséhez a következő ábra szerint járjon el.

12

9 Tisztítás és karbantartás

FIGYELMEZTETÉS! Áramütés miatti veszély

Tisztítás és karbantartás előtt mindig válassza le a hűtőkészüléket az energiaellátásról.

FIGYELEM! Károsodás veszélye

A tisztításhoz ne használjon dörzsölő hatású tisztítószereket vagy kemény tárgyakat.

A jégrétegek eltávolítására vagy a befagyott tárgyak leválasztására soha ne használjon kemény vagy hegyes szerszámokat.

Ügyeljen arra, hogy ne csöppenjen víz a tömítésekbe. Ez károsíthatja az elektronikát.

FIGYELEM! Károsodás veszélye

A veszélyek elkerülése érdekében csak a gyártó, a szerviz vagy hasonlóan képzett szakember cserélheti ki a fényforrást.

Szennyeződés esetén rendszeresen tisztítsa meg a készülék belsejét és külsejét nedves kendővel. A hűtőszekrényt tisztítás után ruhával törölje szárazra. Rendszeresen ellenőrizze a leolvasztásból származó víz elvezetőjét. Szükség esetén tisztítsa meg a leolvasztásból származó víz elvezetőjét. Ha eldugult a lefolyó, a leolvasztásból származó víz a hűtőszekrény alján gyűlik össze. Rendszeres időközönként tisztítsa meg a kondenzátort a portól és szennyeződésektől nedves törlőkendővel.

Hűtőközegkör

A hűtőközegkör karbantartásmentes.

A hűtőszekrény leolvasztása

FIGYELEM! Károsodás veszélye

A jégtelenítési folyamat gyorsításához ne használjon mechanikus vagy egyéb segédeszközöket.

MEGJEGYZÉS: A hűtőszekrény belsejében, a hátsó falon idővel dér képződik. Ha ez a dérréteg eléri kb. 3 mm vastagságot, akkor olvassza le a hűtőszekrényt.

A hűtőszekrény leolvasztásához a következő módon járjon el.

13

A hűtőszekrény ajtajának tárolási helyzetbe állítása

VIGYÁZAT! Sérülés kockázata

Menet közben tilos a tárolási helyzet használata.

MEGJEGYZÉS: Ha hosszabb ideig nem szándékozik használni a hűtőszekrényt, akkor állítsa annak ajtaját tárolási helyzetbe. Így elkerülhető a bepenészedés.

Olvassza le a hűtőszekrényt (lásd: A hűtőszekrény leolvasztása 398. oldal).

Állítsa a hűtőszekrény ajtaját tárolási helyzetbe a bemutatott módon.

14

15

10 Hibaelhárítás

MEGJEGYZÉS: Ahhoz, hogy biztonságosan használhassa a 12 V-os fogyasztókat a lakókocsiban, ügyeljen arra, hogy a vontató jármű elegendő feszültséggel lássa el a készüléket. Néhány jármű esetén az akkumulátorkezelő rendszer az akkumulátor védelme érdekében automatikusan kikapcsolhatja a fogyasztók áramellátását. Erről érdeklődjön a jármű gyártójánál.

16

Hiba | Lehetséges ok | Megoldási javaslat

A hütószekrény nem működik.	Az egyenáramú kabelBiztosítéka meghibásodott.	>Cserélje ki a biztosítékot ( . ábra 16 401. oldal).
	Kiégett a jarmǔbiztosítéka. Cserélje ki a jarmǔbiztosítékát. Vegye figyelembe jarmǔve használatiutasítását.
	A jarmǔ-akkumulátor le van merülvle. Ellenőrìzze és töltsfel a jarmǔ-akkumuláort.
	A gyüjtás nincs bekapcsolva. Kapcsolja be ≥gyüjtást.
	A kompresszornál a hómséklet tül alacsony (< 0°C).	>Szigetelőanyaggal zárjá le/ takarjá le teljesen az összes külso szellőzőrácsot.
	Ha a feszültseg nem elegendő, akkor a hütószekrény automatikusan kikapcsol. (Kikapcsolásí feszültseg: 10,4 V.)	>Tölse az akkumuláort. A hütószekrény automatikusan üra fog induñni. (Bekapcsolásí feszültseg: 11,7 V.)
A hütési teljesítény csökken, a belső hómséklet emelkedik. A kompresszor folyamatosan üzemel.	A hütőegység körüli hevegőkeringés nem megfelelő.	>Ellenorizze, hogy a szellőzőrács szabad-e. >Helyezze át a hütószekrényt egymásik helyre.
	A belső falak eljegesedtek. Ellenőrìzze, hagy megfelelően záródké-a hütószekrény ajtaja. >Ellenorizze, hogy a hütószekrény szigetelése megfelelően illeszkedik-e és nem sérült-e meg. >Olvassza le a hütószekrény (lásda: A hütószekrény leolvasztása 398. oldal).
	A hómséklet tül magasra van beállitva.	>Állitson be alançonyabb hómsékletet.
	A környezeti hómséklet tül magas. Egyidőre vegye le a szellőzőrácsot, igy a meleg levegő hamarabb távozhat.
Hiba Lehetséges ok Megoldásijavaslat
	Egyszerre tûl suk éelmiszert helyeztek a hütószekrénybe.	➢Vegyen ki valamennyi éelmiszert.
	Egyszerre tûl suk meleg éelmiszert helyeztek a hütószekrénybe.	➢Vegye ki a meleg éelmiszert, és a hütószekrénybe helyezés elött hagyjia kihúnln.
	A hütószekrény mèg nem üzemel rég áta.	➢Ellenorizze ismét a hörmsékletet 4 h / 5 h eltelettel.
	A kondenzátor elszennyezóött. Tiszütsa meg a kondenzáort (lásd: Tiszütás és karbantartás 397. oldal).
	A ventilátor meghibásodott. Vegye fel a kapcsolatot a hivatalos szervizzel.
A hütési teljesitmény csökken, a belső hörmséklet emelkedik.	Az akumulátor lemerült. Töltsfel az akumulárot.
A kompresszor gyakran nem működk.
A hütési teljesitmény csökken, a belső hörmséklet emelkedik.	Szakadás az akumulátor és az elektronika közötti vezetékben.	➢Állitsa helyre a csatlakozást.
A kompresszor nem jär (akkumulátor csatlakozásá).	A fõkapcsoló (ha van) meghibásodott. Cserélje ki a fõkapcsoló.
	A kiegésztó pávezéték biztosíték (ha van) kiégett.	➢Cserélje ki a gezetékbiztosítékot.
	Az akumulátorfeszült ség tûl alacsony. Töltsfel az akumulárot.
	Az akumulátor kapacitása tûl alacsony.	➢Cserélje ki az akumulárot.
	A kábelek meglazultak. Az erintkezés rossz (korrozió).	➢Állitsa helyre a csatlakozást.
	A kábelkesztmetszet tûl kicsi. Cserélje ki ákábelt.
	A kompresszor meghibásodott. Vegye fel akapcsolatot a hivatalos szervizzel.
A hütési teljesitmény csökken, a belső hörmséklet emelkedik.	Megszakadt a pávezétékcsatlakozásá.	➢Állitsa helyre a csatlakozást.
A kompresszor nem üzemel (váltakozó feszült ségú típellátás).	A fõkapcsoló (ha van) meghibásodott. Cserélje ki a fõkapcsoló.
	A kiegésztó pávezétékbiztosíték (ha van) kiégett.	➢Cserélje ki a gezetékbiztosítékot.
	A kompresszor meghibásodott. Vegye fel akapcsolatot a hivatalos szervizzel.
Szokatlan zajok.	A hütökor alkatrésze nem tud szabadon rezegni (nekifekszik a falnak).	➢Óvatosan Hajlitsa el az alkatrészt az akadálytól.
	Idegen test szorult a hütószekrény és a fal kižé.	➢Távolitsa el az idegen testet.
	Ventilátorzaj. Vegye fel akapcsolatot a hivatalos szervizzel.
Az ajtó akaratlanul kinyilik mozgás Közben (pl. gezetés bözen).	Az ajtóretesz A helyzetbe van állitva (lásd Az ajtóretesz beálítása 389. oldal című fejezetet).	➢Állitsa az ajtóretesz B helyzetbe.
Hiba Lehetséges ok Megoldásij javaslat
	Az ajtóretesz A helyzetbe van állitva (lásd Az ajtóretesz beállitása 389. oldal című fejezetet).	Állítsa az ajtóretszt B helyzetbe.Az ajtó nem zár m
	Az ajtóretesz B helyzetbe van állitva (lásd Az ajtóretesz beállitása 389. oldal című fejezetet), de az ajtó nincs megfeleloen reteszelődjön.	Záráskor ügyeljenarra, hogy az ajtó megfeleloen reteszelődjön.

Hibajelzés

MEGJEGYZÉS

Minden hibát narancssárgán villogó hibajelző LED (lásd: Kezelő- és kijelzőelemek 388. oldal) jelez. A felvillanások száma a hiba fajtájától függ. Minden felvillanás negyed másodpercig tart. A felvillanások sorozata után szünet következik. A hiba sorozatjelzése négy másodpercenként megismétlődik. ECO, PERFORMANCE és FREEZER üzemmódban további hangjelzés hallható.

A villogásgyakorisága	Üzemzavar Lehetséges ok
1 Alacsony-, vagy magas feszültseg A típfeszültseg a beällított tartományon kívül van.
2 Ventilátor-túlámram		A ventilátor az elektronikaegységet 1 A-nél nagyobb árammalterheli.
3 A motor nem indulel		A forgóresz megszorult.A hútőrendszerben tól nagy a nyomáskülönbség.
4 Túl alacsony fordulatszám		Túlzzottan terhelt hútőrendszer esétén a motor minimális fordulatszáma nem tartható fenn.
5 Az elektronikai egység tülmelegedése		Túlságosan letherhelt hútőrendszer vagy tól magas hómér sékletesétén az elektronika nagyon felforósodik.
Tartósan Hóérékelő hibák Meghibásodott a hősér sékletérészékelő.

11 Garancia

A termékre a törvény szerinti garancia-időszak érvényes. Amennyiben a termék meghibásodott, lépjen kapcsolatba a gyártó helyi képviseletével (lásd: dometic.com/dealer) vagy a kereskedővel.

A javításhoz, illetve a garancia-adminisztrációhoz a következő dokumentumokat kell mellékelnie a termék beküldésekor:

A számla vásárlási dátummal rendelkező másolatát, a reklamáció okát vagy a hibát tartalmazó leírást.

Vegye figyelembe, hogy az önkezű javítás vagy a nem szakszerű javítás biztonsági következményekkel járhat, és érvénytelenítheti a garanciát.

12 Ártalmatlanítás

FIGYELEM! Károsodás veszélye

A hűtőszekrény szigetelése gyúlékony ciklopentánt tartalmaz, amely speciális ártalmatlanítási eljárásokat igényel. Élettartama végén megfelelő hulladékkezelő központban adja le a hűtőszekrényt.

HU N8X35-130

A csomagolóanyagokat a hatóságok szerint megfelelő szelektív hulladékgyűjtő tartályokba kell helyezni. A termékre vonatkozó ártalmatlanítási előírásokról tájékozódjon a helyi újrahasznosító központban, vagy a szakkereskedőnél. Európa: A termék ingyenesen ártalmatlanítható.

13 Műszaki adatok

A készülék aktuális EU-megfelelőségi nyilatkozata a domotic.com honlap megfelelő termékoldalán található meg, vagy vegye fel a kapcsolatot a gyártóval (lásd: domotic.com/dual).

Ne támaszkodjon a nyitott hűtőszekrény ajtajára. Nehéz tárgyakat, például palackokat vagy dobozokat csak a hűtőszekrény ajtajában, a zöldségtárolóban vagy az alsó polcon helyezzen el. Ha a hűtőszekrény kétajtós, és a szemközti ajtó nincs megfelelően rögzítve, nyomja be az adott oldal ajtaját felül és alul, amíg azok rögzülnek. Felborulás veszélye! Mindig biztosítson megfelelő szellőzést, hogy a készülék által termelt hő el tudjon távozni. A hűtőszekrényt elegendő távolságra kell elhelyezni a falaktól és más tárgyaktól a levegő keringésének biztosítása érdekében. Ne tegyen jeget a belső rekeszbe, és ne töltse meg folyadékkal. Óvja a hűtőszekrényt és a tápkábelt a hőtől és a nedvességtől. Semmilyen körülmények között ne húzza ki a dugaszt a csatlakozóaljzatból a csatlakozóvezetéknél fogva.

MEGJEGYZÉS

Ha a jármű akkumulátor-kezelő rendszere kikapcsolja a hűtőszekrényt az akkumulátor védelme érdekében, forduljon a jármű gyártójához. Ha a környezeti hőmérséklet 15 °C és 25 °C között van, válassza a közepes hőmérséklet-beállítást. Ha a szemközti ajtó nincs megfelelően rögzítve, nyomja be az adott oldal ajtaját felül és alul, amíg azok rögzülnek. Az élelmiszerek megromlásának elkerülése érdekében tartsa be a következő utasításokat.

• Biztosítsa a lehető legkisebb hőmérséklet-ingadozást. A fagyasztószekrény ajtaját csak olyan gyakran és olyan hosszú ideig nyissa ki, ameddig szükséges. Tárolja az élelmiszereket úgy, hogy a levegő szabadon keringhessen. Csak olyan termékeket helyezzen a hűtőszekrénybe, amelyeket a kiválasztott hőmérsékleten szabad hűteni.
• Tárolja a különböző élelmiszereket az ábrákon látható módon.
• Ha a hőmérséklet szabályozható: állítsa be a tárolt élelmiszerek mennyiségének és típusának megfelelően.
• Az élelmiszerek könnyen felszívhatják vagy kibocsáthatják a szagokat vagy ízeket. Mindig fedett formában vagy zárt edényekben/palackokban tárolja az élelmiszereket.

4 Csomagolás tartalma

Daudzums Apraksts
1 Kompresora tipa ledusskapis
1 Notekcaurules likums
1 Isã lietoşanas rokasgrãmata
1 Lietoşanas rokasgrãmata (tikai tieësaistē)
1 Uzstãdişanas rokasgrãmata

5 Kiegészítő megjegyzések

FIGYELEM! Sérülésveszély

A fagyasztórekesz kivételéhez először csukja be a fagyasztórekesz ajtaját. Fogja meg a fagyasztórekeszt az alsó részénél. Ne húzza a fagyasztórekesz ajtajánál fogva. Tárolja a fagyasztórekeszt száraz és biztonságos helyen.

A fagyasztórekesz kivételéhez az ábrán látható módon járjon el.

11

FIGYELEM! Sérülésveszély

A veszély elkerülése érdekében a fényforrást csak a gyártó, a szervizképviselő vagy megfelelően képzett személy cserélheti.

Rendszeresen, és amint beszennyeződött, törölje át a hűtőszekrény belsejét és külsejét nedves ruhával. Tisztítás után szárítsa meg ruhával. Rendszeresen ellenőrizze a kondenzvíz-elvezető nyílást. Szükség esetén tisztítsa ki a kondenzvíz-elvezető nyílást. Ha eltömődik, a kondenzvíz felgyülemlik a hűtőszekrény alján. Rendszeresen törölje le a port és a szennyeződést a kondenzátorról nedves ruhával.

HŰTŐKÖZEG RENDSZER

A hűtőközeg rendszer nem igényel karbantartást.

FIGYELEM! Sérülésveszély
