NRX 50C - Jääkaappi DOMETIC - Ilmainen käyttöohje ja opas
Löydä laitteen käyttöohje ilmaiseksi NRX 50C DOMETIC PDF-muodossa.
| Tuotetyyppi | Kompressorijääkaappi |
| Merkki | Dometic |
| Malli | NRX 50C |
| Kokonaistilavuus | 44 L (jääkaappi 39,6 L, pakastinosasto 4,4 L) |
| Mitat (K × L × S) | 525 × 380 × 510 mm |
| Paino | 17 kg |
| Virtalähde | 12/24 V CC |
| Ilmastoluokka | T (trooppinen, 16 °C – 43 °C) |
| Jääkaapin lämpötila-alue | 0 °C – 12 °C |
| Pakastimen lämpötila-alue | -15 °C – -5 °C |
| Käyttötilat | ECO, Hiljainen, Suorituskyky, Pakastus (mallista riippuen) |
| Akkusuoja (12 V) | Pysäytys 10,4 V, uudelleenkäynnistys 11,7 V |
| Kylmäaine | R134a (26 g) |
| Melutaso | 40-45 dB(A) |
| Tärkeimmät toiminnot | Sisävalo, elektroninen ohjaus LED-merkkivaloilla, oven lukitus, irrotettava pakastinosasto, säädettävät hyllyt, vihanneslaatikko |
| Huolto ja puhdistus | Puhdista säännöllisesti kostealla liinalla; sulata manuaalisesti, kun huurrekerros ylittää 3 mm |
| Turvallisuus | Automaattinen pysäytys alijännitteen sattuessa, kiinteät hyllyt (estää sisälle jäämisen), oven lukitus kuljetusta varten |
| Saatavat lisävarusteet | Liukuva sarana, kiinnityskehys, AC/DC-sovitin, lisäpakastinosasto |
| Korjattavuus | Vain valtuutetun ammattilaisen suorittamat korjaukset; varaosat saatavilla valmistajalta |
| Käyttötarkoitus | Sisäasennus (asuntovaunu, matkailuauto, vene, kuorma-auto) elintarvikkeiden jäähdytykseen ja säilytykseen |
Usein kysytyt kysymykset - NRX 50C DOMETIC
Käyttäjien kysymyksiä aiheesta NRX 50C DOMETIC
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Jääkaappi PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi NRX 50C - DOMETIC ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. NRX 50C merkiltä DOMETIC.
KÄYTTÖOHJE NRX 50C DOMETIC
1 Tärkeitä huomautuksia. 273 2 Symbolien selitykset 273 3 Turvallisuusohjeet. 274 4 Toimituskokonaisuus 276 5 Lisävarusteet. 276 6 Käyttötarkoitus 278 7 Tekninen kuvaus. 278 8 Käyttö 281 9 Puhdistus ja hoito. 289 10 Vianetsintä 292 11 Takuu 295 12 Hävittäminen 295 13 Tekniset tiedot. 295 14 Tekniset tiedot. 298
1 Tärkeitä huomautuksia
Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja hoito sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen.
Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja hyväksyt tässä annetut ohjeet. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa ja noudattamaan tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa oman tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympäröivän omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä heidän dokumentteihinsa voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com.
2 Symbolien selitykset
Merkkisana tunnistaa turvallisuusviestejä ja omaisuusvahinkoihin liittyviä viestejä ja osoittaa lisäksi vaaratekijän vakavuusasteen.
VAARA!
Viittaa vaaralliseen tilanteeseen, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.
VAROITUS!
Viittaa vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.
HUOMIO!
Viittaa vaaralliseen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos sitä ei vältetä.
HUOMAUTUS!
Viittaa tilanteeseen, joka voi johtaa esinevahinkoon, jos sitä ei vältetä.
OHJE Tuotteen käyttöä koskevia lisätietoja.
3 Turvallisuusohjeet
Perusturvallisuus
VAROITUS! Sähköiskun vaara
Jääkaapin saa asentaa ja irrottaa ainoastaan tehtävään pätevät henkilöt. Anna kosteisiin tiloihin ja vedelle altistuville alueille tehtävät asennustyöt ainoastaan ammattilaisen tehtäväksi. Jos asennat jääkaapin katoksen tai vastaavan alle, varmista, että jääkaappi on suojassa sateelta ja roiskevedeltä. Jääkaappia ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita. Ainoastaan pätevä henkilöstö saa korjata tätä jääkaappia. Epäasianmukaisista korjauksista saattaa aiheutua huomattavia vaaroja tai vahinkoa jääkaapille. Jos tämän jääkaapin liitäntäjohto vaurioituu, valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti pätevän henkilön pitää vaihtaa se vaaran välttämiseksi. Kun sijoitat jääkaappia paikalleen, varmista, ettei virtajohto tartu kiinni mihinkään eikä vaurioidu. Älä sijoita siirrettäviä pistorasialistoja tai siirrettäviä virtalähteitä jääkaapin taakse. Älä kosketa avojohtimia koskaan paljain käsin. Liitä laite pistorasiaan, jolla liitäntä on varmasti tukeva, erityisesti jos laite pitää maadoittaa. Jos laitetta käytetään verkkosähköllä, varmista, että virransyötössä on vikavirtasuojakytkin (RCCB) tai maasulkukytkin (GFCI). Asennus on tehtävä soveltuvien määräysten mukaisesti, etenkin jos asennuspaikassa saattaa esiintyä kosteutta.
VAROITUS! Palovaara
Jäähdytyskierto sisältää pienen määrän ympäristöystävällistä kylmäainetta. Se ei vahingoita otsonikerrosta eikä edistä kasvihuoneilmiötä. Vuotava kylmäaine voi syttyä. Älä käytä äläkä säilytä jääkaappia suljetussa tilassa, jossa ilma ei liiku lainkaan tai liikkuu vain minimaalisen vähän. Varmista, että jääkaapin asennussyvennyksessä ei ole sähkökomponentteja eikä valonlähteitä, jotka normaalissa tai normaalista poikkeavassa käytössä synnyttävät kipinöitä tai valokaaren (esim. releet tai sulakerasiat). Jääkaapin eristeet sisältävät syttyvää syklopentaania, joten ne vaativat erityisen hävittämismenetelmän. Kun jääkaappi on tullut käyttöikänsä päähän, toimita se asianmukaiseen kierrätyspisteeseen.
VAROITUS! Räjähdysvaara
Älä säilytä jääkaapissa räjähdysalttiita esineitä kuten aerosolipurkkeja, joissa on ponneainetta.
VAROITUS! Terveysvaara
Tätä jääkaappia voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään jääkaappia turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit. 3-8-vuotiaat lapset saavat täyttää ja tyhjentää jääkaappia. Lapset eivät saa ilman valvontaa puhdistaa laitetta eivätkä ryhtyä käyttäjälle sallittuihin kunnossapitotoimiin. Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki jääkaapilla.
VAROITUS! Lasten loukkuun jäämisen vaara
Varmista, että hyllyt on asennettu ja varmistettu niin, etteivät lapset voi lukita itseään jääkaapin sisälle.
Ennen kuin hävität vanhan jääkaapin:
- Irrota laatikko. Jätä hyllyt jääkaappiin, jotta lapset eivät voi kiivetä kaapin sisälle.
Nosta ovet pois paikaltaan.
HUOMIO! Terveysvaara
Jääkaappi on kiinnitettävä asennusohjeen mukaisesti, jotta jääkaapin epävakaudesta aiheutuva vaara voidaan välttää. Pidä jääkaapissa ja sen syvennyksessä tai upotuskalusteessa olevat tuuletusaukot vapaina esteistä. Älä käytä muita kuin valmistajan suosittelemia välineitä tai muita keinoja sulatuksen nopeuttamiseen. Älä missään tapauksessa avaa tai vaurioita jäähdytyskiertoa. Älä käytä jääkaapin sisällä sähkölaitteita, ellei valmistaja suosittele näitä sähkölaitteita tähän tarkoitukseen.
HUOMIO! Loukkaantumisvaara
Älä käytä tai säilytä syttyviä materiaaleja tässä jääkaapissa tai sen lähellä. Älä aseta mitään jääkaapin päälle tai sitä vasten. Älä tee tähän jääkaappiin mitään muutoksia.
HUOMAUTUS! Vahingonvaara
Valitse tasavirtakäyttö ainoastaan, kun ajoneuvon moottori on käynnissä ja tuottaa tarpeeksi jännitettä tai kun käytät akkuvahtia. Huolehdi siitä, että mahdollinen kondenssiveden tyhjennysaukko pysyy aina puhtaana. Jos jääkaapissa on tuuletusritilät, älä puhdista ajoneuvoa niiden läheisyydestä korkeapainepesurilla. Jääkaappia ei saa altistaa sateelle. Älä koskaan irrota pistoketta pistorasiasta johdosta vetämällä.
Kylmälaitteen käyttöturvallisuus
VAARA! Sähköiskun vaara
Huolehdi ennen jääkaapin käyttöönottoa siitä, että johto ja pistoke ovat kuivat.
HUOMIO! Terveysvaara
Varmista, että panet jääkaappiin vain esineitä tai tuotteita, joita saa säilyttää valitussa lämpötilassa. Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintarvikkeiden ja suojaamattomien viemärijärjestelmän osien kanssa. Säilytä raaka liha ja kala jääkaapissa sopivissa säilytysastioissa, niin että ne eivät ole kosketuksissa muiden elintarvikkeiden kanssa eikä niistä voi valua mitään muihin elintarvikkeisiin. Oven avaaminen pitkiksi ajoiksi voi merkittävästi nostaa lämpötilaa jääkaapin lokeroissa. Jos jääkaappi jätetään tyhjäksi pitkäksi ajaksi:
Kytke jääkaappi pois päältä. - Sulata jääkaappi. - Puhdista ja kuivaa jääkaappi. - Jätä ovi auki, jotta jääkaapin sisälle ei pääse muodostumaan hometta. Aseta jääkaapin ja pakastimen ovi talviasentoon, jos se on saatavana.
HUOMIO! Loukkaantumisvaara
Älä koske saranaan.
Sulje ja salpaa jääkaapin ovi ennen ajon alkua. Jääkaapin taustapuolella oleva kylmäkoneisto kuumenee käytössä voimakkaasti. Jos jääkaapissa on tuuletusritilät, suojaudu kosketukselta lämpimien osien kanssa, kun irrotat tuuletusritilät. Laitteen ovi tai pakastimen ovi saattaa väärin käytettynä irrota kokonaan laitteesta. Paina ovet kiinni niin, että naksahdusääni on selvästi kuultavissa ylhäältä ja alhaalta.
HUOMAUTUS! Vahingonvaara
Älä nojaa avointa jääkaapin ovea vasten. Sijoita painavat esineet kuten pullot ja tölkit aina jääkaapin oveen, vihanneskaukaloon tai alimmalle hyllylle. Jos jääkaapissa on kaksiosainen ovi eikä ovea ole lukittu oikein vastakkaiselta puolelta, työnnä ovea kyseisen puolen ylä- ja alaosasta, kunnes ovi lukittuu paikalleen. Ylikuumenemisvaara! Huolehdi aina siitä, että käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehdi siitä, että jääkaappi on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään. Älä täytä sisätilaa jäällä tai nesteellä. Suojaa jääkaappi ja johto kuumuudelta ja kosteudelta. Älä koskaan irrota pistoketta pistorasiasta johdosta vetämällä.
OHJE
Ota yhteyttä ajoneuvosi valmistajaan, jos ajoneuvosi akkuohjausjärjestelmä kytkee jääkaapin pois päältä akun suojaamiseksi. Valitse keskimääräinen lämpötila-asetus, jos ympäristön lämpötila on 15 °C ... 25 °C. Jos ovea ei ole lukittu oikein vastakkaiselta puolelta, työnnä ovea varovasti kyseisen puolen ylä- ja alaosasta, kunnes ovi lukittuu paikalleen. Huomaa seuraava ruokahävikin välttämiseksi:
- Pidä lämpötilan heilahtelu mahdollisimman pienenä. Avaa pakastin vain tarvittaessa ja vain niin pitkäksi aikaa kuin on tarpeen. Säilytä elintarvikkeet niin, että ilma pääsee kiertämään hyvin. Varmista, että panet jääkaappiin vain esineitä tai tuotteita, joita saa säilyttää valitussa lämpötilassa.
- Sijoittele erityyppiset elintarvikkeet kuvien esittämällä tavalla.
- Jos lämpötila voidaan säätää: Säädä lämpötila elintarvikkeiden määrää ja tyyppiä vastaavaksi.
- Elintarvikkeeseen voi helposti tarttua hajua tai makua tai siitä voi irrota näitä. Säilytä elintarvikkeet aina peitettyinä tai suljetuissa astioissa/pulloissa.
4 Toimituskokonaisuus
| Määrä Kuvaus | |
| 1 Kompressorijäkaappi | |
| 1 Tyhjennyskulma | |
| 1 Pikakëytöohje | |
| 1 Käytöohje (vain verkkoversio) | |
| 1 Asennusohje |
5 Lisävarusteet
Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):
| Kuvaus Tuotenro | |
| Liukasarana 9620012939 | |
| Kiinnitskeshys, mukaan lukien alakehys | |
| • NRX0035, NRX0050 9620012877 | |
| • NRX0060 9620012881 | |
| • NRX0080 9620012882 | |
| • NRX0115 9620012878 | |
| • NRX0130 9620012876 | |
| Kiinnitskeshys, mukaan lukien alakehys (musta) | |
| • NRX0035, NRX0050 9620012874 | |
| • NRX0060 9620012875 | |
| • NRX0080 9620012880 | |
| • NRX0115 9620012879 | |
| • NRX0130 9620012883 | |
| Korvaava hylly poistetun pakastelokeron tilalle | |
| • NRX0035, NRX0050 9620012933 | |
| • NRX0060 9620012938 | |
| • NRX0080 9620012935 | |
| • NRX0115, NRX0130 9620012932 | |
| Pakastelokero | |
| • NRX0035, NRX0050 9620012931 | |
| • NRX0060 9620012936 | |
| • NRX0080 9620012934 | |
| • NRX0115, NRX0130 9620012937 | |

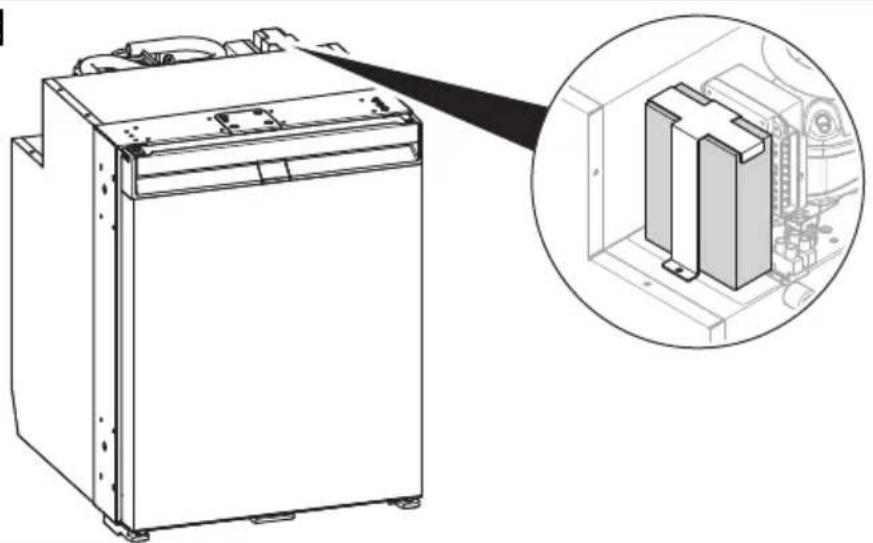

| AC/DC-sovitin | 9620013449 (EU) |
| 9620013450 (UK) |
6 Käyttötarkoitus
Jääkaappi on tarkoitettu seuraaviin:
- Asennus matkailuvaunuihin, asuntoautoihin, veneisiin ja kuorma-autoihin
- Elintarvikkeiden jäähdyttäminen ja kylmäsäilytys. Vain NRX0035-0130(C/S): Pakasteiden säilytys. Sisäkäyttö
Tätä jääkaappia ei ole tarkoitettu kaupalliseen, jakelu- eikä kotitalouskäyttöön.
Jääkaappi ei sovellu:
- lääkkeiden säilyttämiseen
- syövyttävien aineiden tai liuottimia sisältävien aineiden säilyttämiseen
- elintarvikkeiden nopeaan pakastamiseen. Ulkokäyttö
Kun laitetta käytetään veneissä, se on asennettava oleskelutiloihin eikä avokannelle.
Pakastelokerot sopivat pakastettujen elintarvikkeiden säilyttämiseen, jäätelön säilyttämiseen ja valmistamiseen sekä jääkuutioiden valmistamiseen. Laite ei sovellu aiemmin sulatettujen elintarvikkeiden pakastamiseen.
Jääkaappi on tarkoitettu asennettavaksi kaappiin tai asennussyvennykseen.
Ympäristön lämpötila 16°C ... 43°C välillä ja 90 %:n enimmäiskosteus takaavat parhaan jäähdytystehon.
Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen.
Näistä ohjeista saat tuotteen asianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärän asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon.
Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:
- Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien
- Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö
- Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
- Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen
Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaatioissa.
7 Tekninen kuvaus
Jääkaappi on kompressorijääkaappi.
Jääkaappi on tarkoitettu käytettäväksi eri energianmuodoilla. Sitä voidaan käyttää niin vaihto- kuin tasavirralla.
NRX0035-0130(C/S): Mallissa on tehdasasennettu pakastelokero, jonka voi poistaa ja asentaa takaisin paikalleen.
Jääkaapin ovessa on lukitusmekanismi, joka toimii myös kuljetustukena.
Kaikki jäähdytyslaitteessa käytetyt materiaalit ovat elintarvikkeille harmittomia.

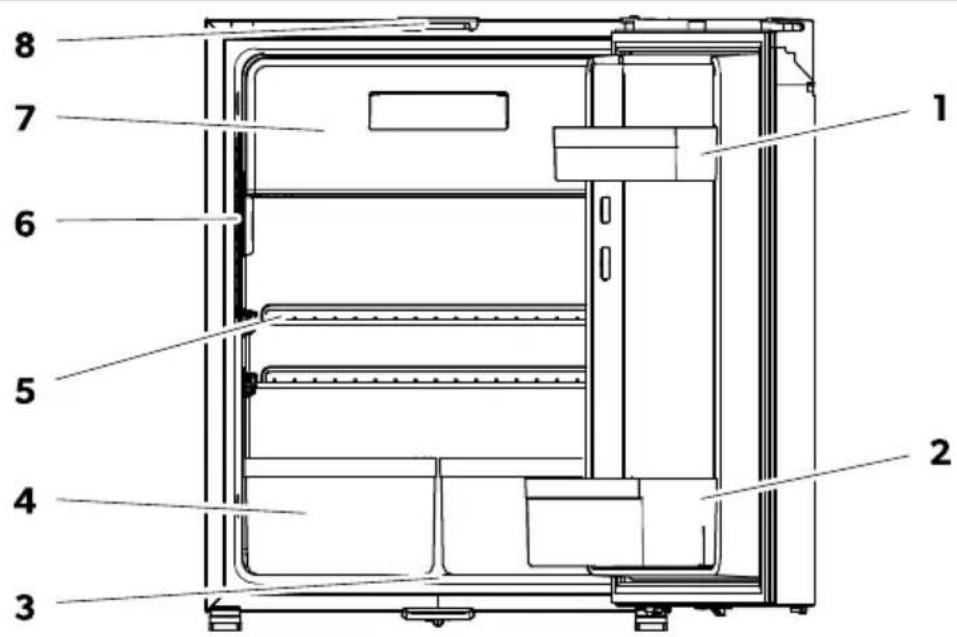

Laitekuvaus
1
| Nro Selitys | |
| 1 Oviteline (vain NRX0035-0130[C/S], NRX0080-0130[E]) | |
| 2 Pullohylly | |
| 3 Kondensaatin poistojohndin | |
| 4 Vihanneslaatikko (vain NRX0035-0130[C/S]) | |
| 5 Hyllytaso | |
| 6 Näytöllä varustettu ohjauspaneeli | |
| 7 Pakastelokero (vain NRX0035 - 0130[C/S]) | |
| 8 Tuuletuksen ovisalpa | |

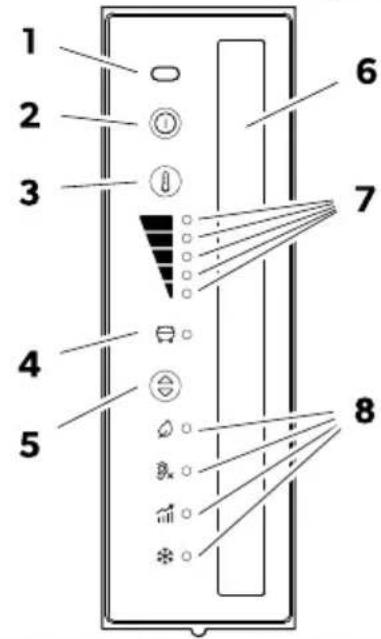

Käyttö- ja näyttölaitteet
2 NRX0035-0130(E)
NRX0035-0130(C/S)
Nro Selitys
| 1 Oven avauksen infrapuna-anturi | |
| 2 | ® Virtapainike |
| 3 | ® Jäähdytystason asetuspainike |
| 4 Kompressorin ja virheilmaisimen LED | |
| 5 | ® Käytötilapainike |
| 6 Sisävalaistus | |
| 7 | Jäähdytystason ilmaisimen LEDit |
| Jäähdytystaso 5 | |
| Jäähdytystaso 4 | |
| Jäähdytystaso 3 | |
| Jäähdytystaso 2 | |
| Jäähdytystaso 1 | |
| 8 Käytötilan ilmaisimen LEDit | |
Kompressorin ja virheilmaisimen LED
Kompressorin ja virheilmaisimen LED ilmaisee kompressorin käyttötilan tai virheen:
| Värki Kuvaus | |
| valkoinen Kompressori on päälä | |
| oranssi Kompressori on pois päältä | |
| Oranssi (vilkkuu) Virhe (katso kappale Virheen näytö sivulla 295) |
NRX35-130 F1
Käyttötilan ilmaisimen LEDit
Käyttötilan ilmaisimen LEDit ilmaisevat seuraavat tasot:
| Symboli | Kuvaus |
| ECO-tla: Kaytö preen emma aenergiankutukaellä. jäähdytytasa 1 - 3 | |
| QUIET tla: Kaytö preen emma amalutasa. jäähdytytasa 1 - 4 | |
| PERFORMANCE-tla: jäähdytytasa 1 - 5 | |
| FREEZER-tla (van NRCOOBS-030(C/S)) Kaytö pakaatekaron oileaapocattuna jäähäpin koko asätlan jäähdyts - 6 °C in lampidi-kaan. |
8 Käyttö
8.1 Ennen ensimmäistä käyttökertaa
OHJE
Anna laitteen olla paikallaan noin 4 tunnin ajan ennen käyttöönottoa.
Kun laitetta käytetään ensimmäistä kertaa, siitä voi muodostua hajua, joka häviää muutamassa

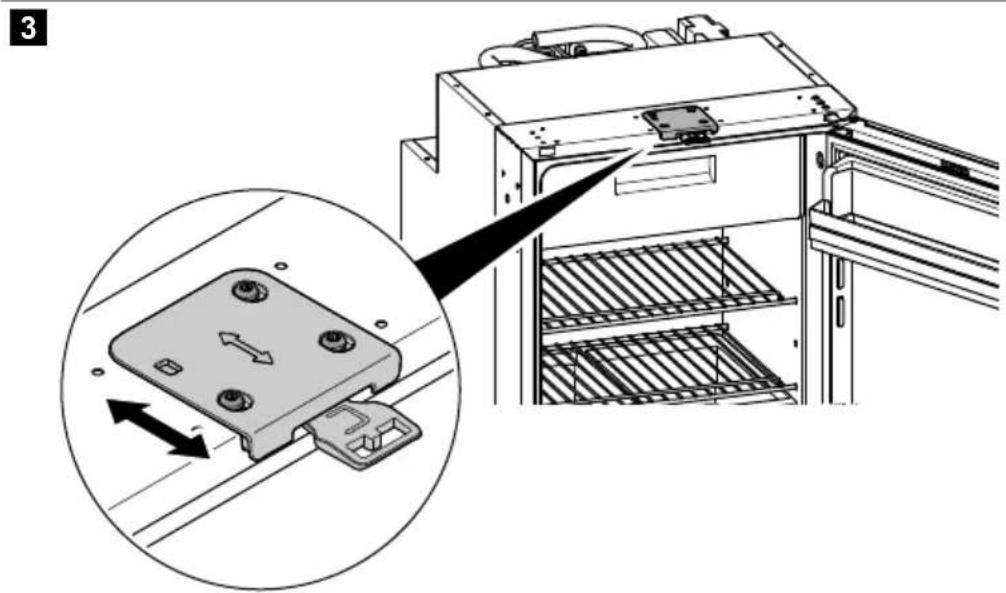

OHJE Tarkista, onko säädettävä ovisalpa asennettu. Tilaa säädettävä ovisalpa tarvittaessa (domatic.com) ja vaihda kiinteä ovisalpa säädettävään ovisalpaan.
Ovisalpa asennetaan tehtaalla asentoon A. Siirrä ovisalpa asentoon B.
OHJE Jos ovisalpa on asennossa B, varmista, että ovi loksahtaa suljettaessa (katso kappale Jääkaapin oven sulkeminen ja lukitseminen sivulla 284).
8.2 Elintarvikkeiden säilyttämistä koskevia tietoja
HUOMIO! Terveysvaara
Jos jääkaappi on pitkään alttiina alle +10 °C:n ympäristönlämpötilalle, pakastelokeron lämpötilan säätöä ei voida enää taata. Tämä voi saada pakastelokeron lämpötilan nousemaan ja siellä olevat ruoat sulamaan.
HUOMAUTUS! Vahingonvaara
Huomioi jääkaappia täyttäessäsi hyllyn ja oven enimmäiskuormitus (katso Tekniset tiedot sivulla 295).
Älä säilytä hiilihappopitoisia juomia pakastelokerossa.
Huomaa seuraava ruokahävikin välttämiseksi:
- Pidä lämpötilan heilahtelu mahdollisimman pienenä. Avaa jääkaappipakastin vain silloin ja vain niin pitkäksi aikaa kuin on tarpeen. Säilytä elintarvikkeet niin, että ilma pääsee kiertämään hyvin.
- Säädä lämpötila elintarvikkeiden määrää ja tyyppiä vastaavaksi. Sijoittele erityyppiset elintarvikkeet kuvien esittämällä tavalla.
- Elintarvikkeeseen voi helposti tarttua hajua tai makua tai siitä voi irrota näitä. Säilytä elintarvikkeet aina peitettyinä tai suljetuissa astioissa/pulloissa. Säilytä elintarvikkeet kuvassa esitetyllä tavalla.
8.3 Energian säästäminen
- Avaa jääkaappipakastin vain silloin ja vain niin pitkäksi aikaa kuin on tarpeen.
- Anna lämpimien elintarvikkeiden jäähtyä, ennen kuin panet niitä laitteeseen kylmäsäilytettäviksi.

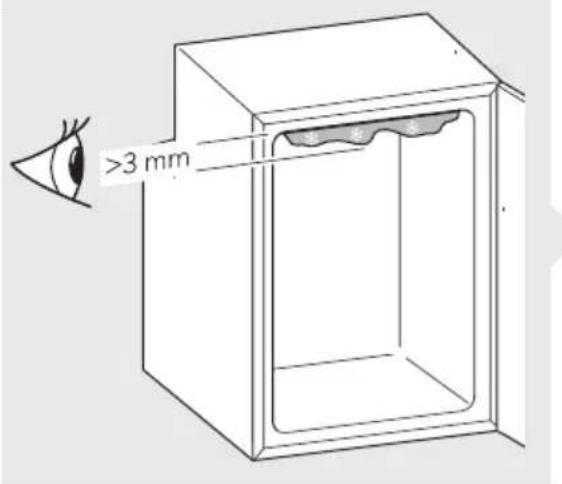

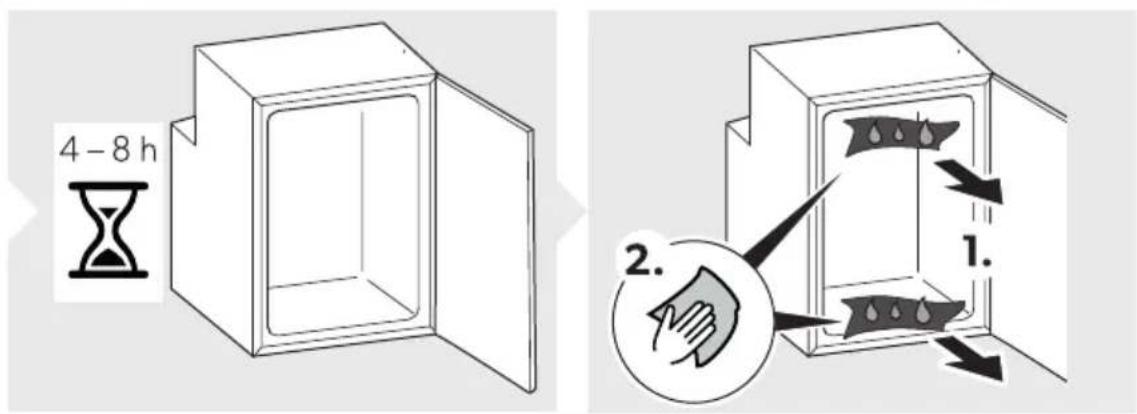

- Sulata jääkaappipakastin heti, kun siihen on muodostunut jääkerros. Vältä tarpeettoman matalaa sisälämpötilaa.
- Ihanteellisen energiankulutuksen saavuttamiseksi sijoita hyllyt ja laatikot niin kuin ne olivat toimituksen yhteydessä. Varmista säännöllisin määräajoin, että oven tiiviste istuu kunnolla.
- Puhdista lauhdutin säännöllisin väliajoin pölystä ja liasta.
8.4 Jääkaapin oven käyttäminen
HUOMIO! Loukkaantumisvaara
Jääkaapin ovi ja pakastelokeron ovi saattavat väärin käytettyinä irrota laitteesta.

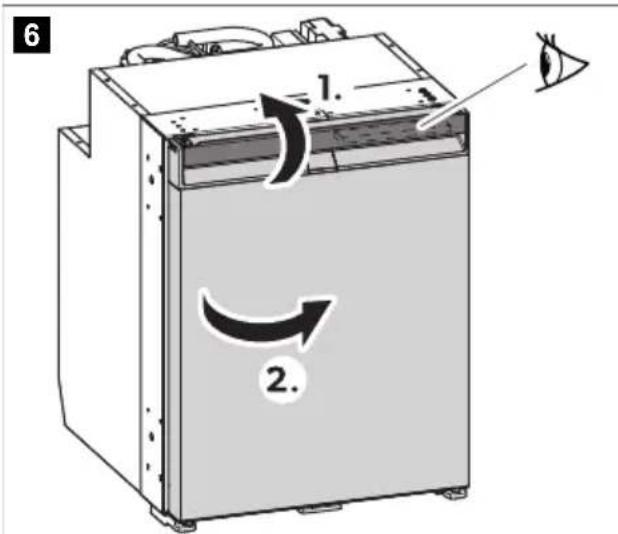

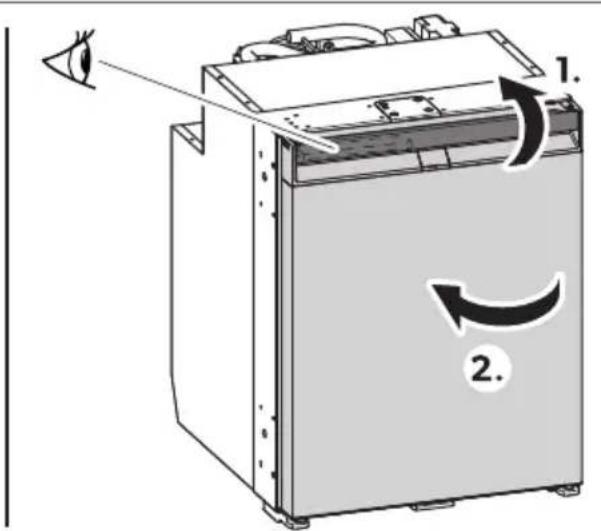

8.4.1 Jääkaapin oven avaaminen
OHJE: Vedä kahvasta oven kätisyyden vastakkaiselta puolelta. Huomaa liukusäätimen asento. Tutustu siihen liittyvään asennusohjeeseen.
Avaa jääkaapin ovi kuvassa esitetyllä tavalla.
8.4.2 Jääkaapin oven sulkeminen ja lukitseminen
HUOMIO! Loukkaantumisvaara
Jos ovea ei ole lukittu oikein, työnnä ovea varovasti oven ylä- ja alaosasta, kunnes ovi lukittuu paikalleen.
OHJE: Jääkaapin ovessa on lukitusmekanismi, joka toimii myös kuljetustukena.
NRX0035-0130(E): Paina ovi kiinni siten, että kuulet selvästi naksahdusäänen ylhäältä.
7NRX0035-0130(E)
NRX0035-0130(C/S): Paina ovi kiinni siten, että kuulet selvästi naksahdusäänen ylhäältä ja alhaalta.
8NRX0035-0130(C/S)
Ovi on nyt kiinni ja lukittu.
8.5 Päälle ja pois kytkeminen
OHJE: Kytke jääkaappi aina pois päältä, jos sitä ei tulla käyttämään pitkään aikaan.

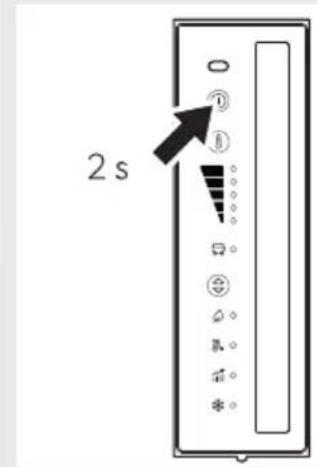

Kytke laite päälle pitämällä painiketta painettuna kerran vähintään 2 sekunnin ajan. Jääkaappi kytkeytyy päälle viimeksi valitulla jäähdytystasolla ja käyttötilalla. Kytke laite pois päältä pitämällä painiketta painettuna vähintään 2 sekunnin ajan.
8.6 Käyttötilojen asettaminen
OHJE: Kun käytät ECO-, PERFORMANCE- tai FREEZER-tilaa ja haluat muuttaa asetuksia, pidä painiketta painettuna, kunnes merkkivalo vilkkuu.
Voit asettaa käyttötilan painamalla painiketta 0 useita kertoja, kunnes kyseisen käyttötilan merkkivalo syttyy. Jääkaapissa on seuraavat käyttötilat:
ECO-tilan käyttäminen
Kun ECO-tila on aktivoituna, jääkaappi toimii pienemmällä energiankulutuksella jäähdytystasoilla 1-3. ECO-tilan merkkivalo (2) ja jäähdytystason merkkivalo palavat.
QUIET-tilan käyttäminen
Kun QUIET-tila on aktivoituna, jääkaappi toimii pienemmällä melutasolla jäähdytystasoilla 1-4.
OHJE
QUIET-tilaa ei voi käyttää, jos jääkaappi on FREEZER-tilassa. QUIET-tilassa jääkaappi pysyy tasaisena 8 tunnin ajan, jonka jälkeen se palaa automaattisesti aiemmin valittuun tilaan.
QUIET-tilan merkkivalo ( ) ja jäähdytystason merkkivalo sekä jäähdytystason LED palavat.
PERFORMANCE-tilan käyttäminen
PERFORMANCE-tilassa käyttöpainikkeet ja merkkivalot toimivat seuraavasti: PERFORMANCE-merkkivalo palaa, kun toiminto on käytössä. Käyttöpaneelin LED-valot osoittavat toiminnon tilan.

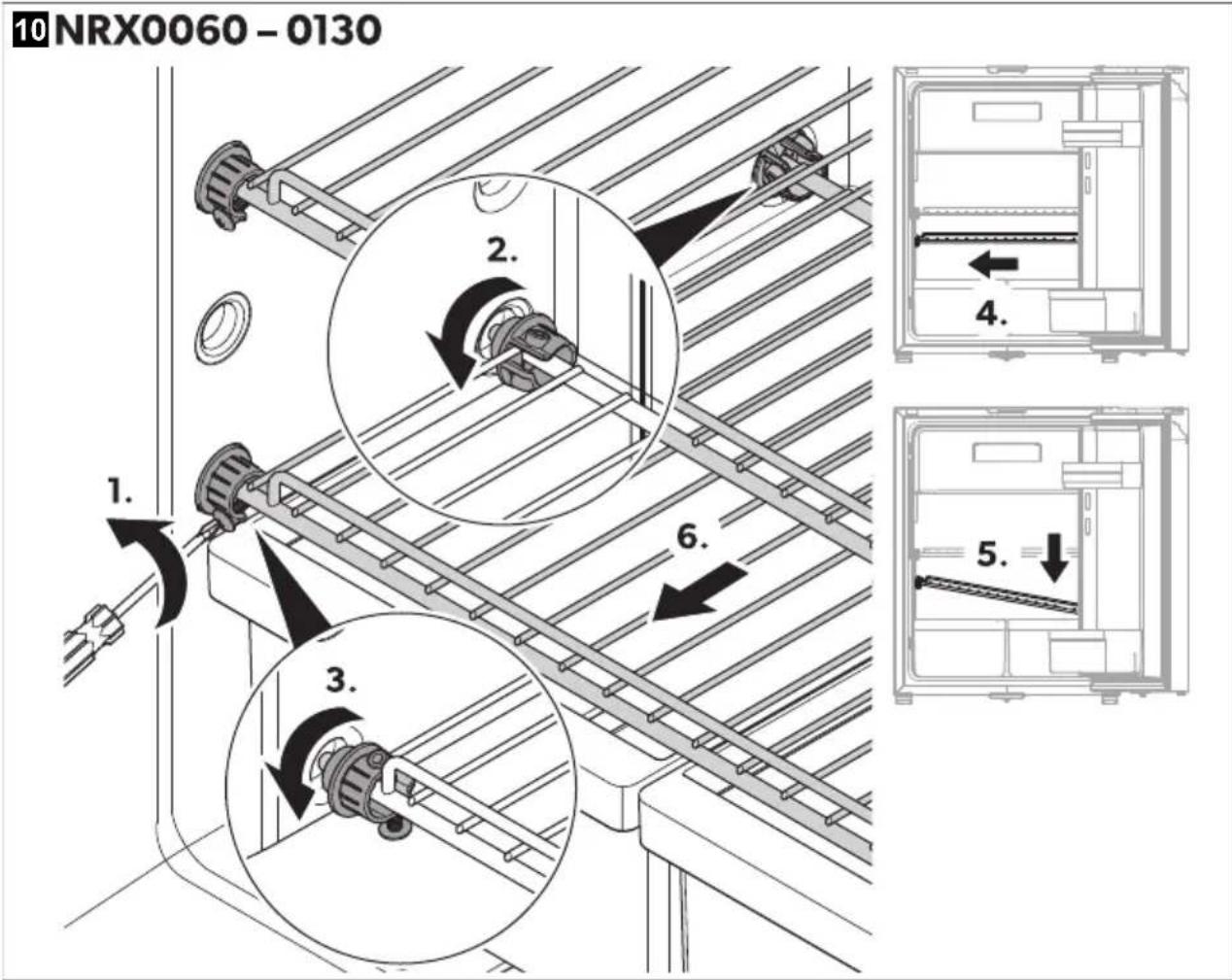

FREEZER-tilan käyttäminen
OHJE: Poista pakastelokero ennen hyllyjen sijoittelun muuttamista, jotta takahyllyn nupit ovat paremmin ulottuvilla.

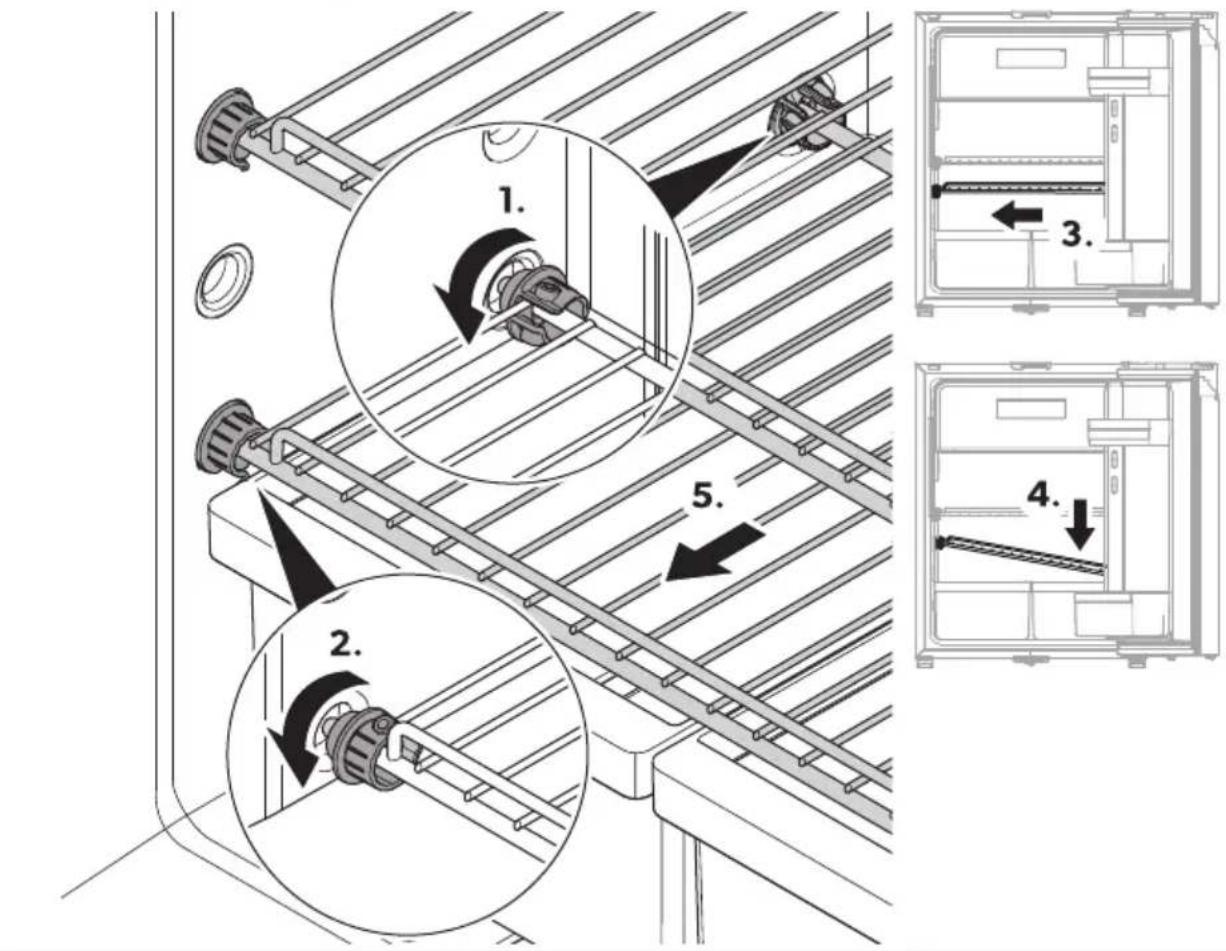

NRX0035-0050: Muuta hyllyjen sijoittelua kuvassa esitetyllä tavalla.
NRX0035-0050: Muuta hyllyjen sijoittelua kuvassa esitetyllä tavalla.

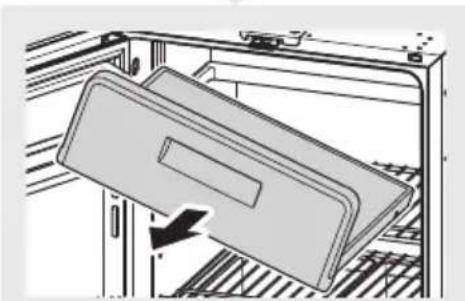

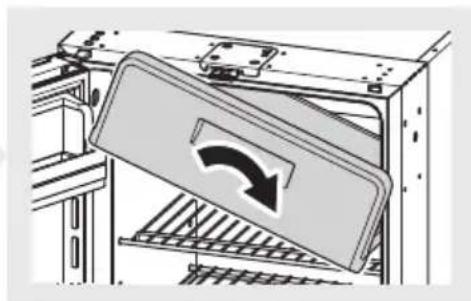

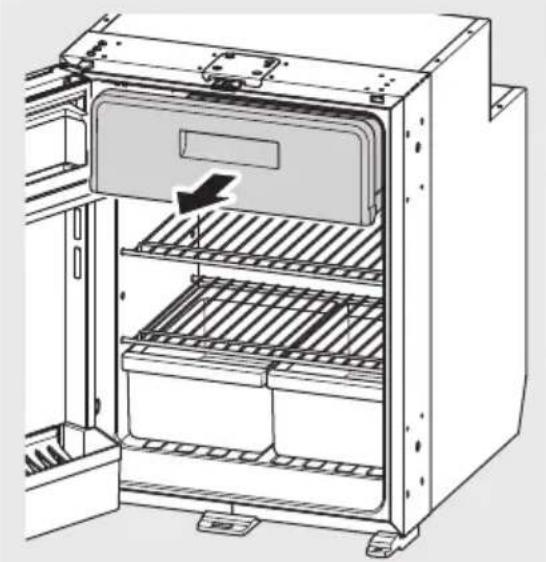

8.9 Pakastelokeron poistaminen
HUOMAUTUS! Vahingonvaara
Sulje pakastelokeron ovi pakastelokeron poistamiseksi. Pidä kiinni pakastelokeron pohjasta. Älä vedä pakastelokeron ovesta. Säilytä pakastelokeroa kuivassa ja turvallisessa paikassa.
Poista pakastelokero kuvassa esitetyllä tavalla.
8.10 AC/DC-sovittimen asennus
Asenna AC/DC-sovitin (lisävaruste) kuvassa esitetyllä tavalla.
9 Puhdistus ja hoito
VAROITUS! Sähköiskun vaara
Kytke jääkaappipakastimen virta pois aina ennen puhdistusta ja hoitoa.
HUOMAUTUS! Vahingonvaara
Älä puhdista syövyttävillä puhdistusaineilla äläkä kovilla esineillä. Älä missään tapauksessa poista jäätä tai irrota kiinni jäätyneitä esineitä kovilla tai terävillä välineillä. Varo, ettei vesipisaroita putoa tiivisteisiin. Se voi vaurioittaa elektroniikkaa.
HUOMAUTUS! Vahingonvaara
Vaaran välttämiseksi valonlähteen voi vaihtaa vain valmistaja, asiakaspalvelu tai henkilö, jolla on vastaava pätevyys.
Puhdista jääkaappipakastin sisältä ja ulkoa kostealla liinalla säännöllisin väliajoin ja aina, kun laite likaantuu. Pyyhi jääkaappipakastin puhdistamisen jälkeen liinalla kuivaksi. Puhdista tiivistyneen veden poistoliitäntä säännöllisesti. Puhdista tiivistyneen veden poistoliitäntä tarvittaessa. Jos liitäntä on tukkeutunut, sulamisvesi kerääntyy jääkaappipakastimen pohjalle. Puhdista lauhdutin pölystä ja liasta kostealla liinalla säännöllisin väliajoin.
Jäähdytyskierto
Jäähdytyskierron huoltoa ei tarvita.
Jääkaapin sulattaminen
HUOMAUTUS! Vahingonvaara
Älä käytä mekaanisia tai muita apuvälineitä nopeuttamaan sulamisprosessia.
OHJE: Ajan mittaan jääkaapin takaseinään muodostuu huurretta. Kun huurrekerroksen paksuus on noin 3 mm, jääkaappi on syytä sulattaa.
Sulata jääkaappi kuvassa esitetyllä tavalla.
Jääkaapin oven asettaminen varastointiasentoon
HUOMIO! Loukkaantumisvaara
Varastointiasentoa ei saa käyttää ajon aikana.
OHJE Aseta jääkaapin ovi varastointiasentoon, jos tarkoituksenasi ei ole käyttää laitetta pitkään aikaan. Näin vältetään homeen muodostuminen.
Sulata jääkaappi (katso Jääkaapin sulattaminen sivulla 290).
Aseta jääkaapin ovi varastointiasentoon kuvassa esitetyllä tavalla.
10 Vianetsintä
OHJE Varmista, että vetoauton syöttöjännite asuntovaunun 12 V:n sähkölaitteille on ajon aikana riittävä. Siten sähkölaitteita voi käyttää turvallisesti. Eräissä ajoneuvoissa akun akunhallintajärjestelmä saattaa katkaista automaattisesti virran sähkölaitteista ajoneuvon akun suojaamiseksi. Pyydä tietoja ajoneuvosi valmistajalta.
Häiriö Mahdollinen syy Ratkaisuehdotus
| Jäkaappi ei toimi. | Tasavirtajohdon sulake on palanut. | > Vaihda sulake (köa. 16 sivul- la 293). |
| Ajoneuvosulake on palanut. Vaihda ajoneuvosulake. Katso ohjeet ajoneuvosi käytöoh- jeista. | ||
| Ajoneuvon akku on purkautunut. Tarkasta ajoneuvon akku ja lataa se. | ||
| Sytytsvirtaa ei ole kytketty pälle. Kytke sytyts pälle. | ||
| Kompressorin lämpötila on liian matala (<0°C). | > Sulje/peitä kaikki ulkoiset tuuletus-ritilät kokonaan eristävälla materiaa-lilla. | |
| Jäkaappi kytkeytyy automaattisesti pois, jos jännite ei ole riittävä. (Poiskytkentäjännite: 10,4 V) | > Lataa akku. Jäkaappi käynistyy uu-delleen automaattisesti. (Paalylektkentäjännite: 11,7 V) | |
| Jäahdytsteho heikkenee, sisälmpöti-la nousee. Kompressori käy jatkuvasti. | Tuuletus kylmäkoneiston ympärillä on riittämätön. | > Tarkasta, etteivät tuuletusritilät ole minkään peitossa. > Siirä jäkaappi toiseen paikkaan. |
| Sisäseinät ovat jässä. Tarkasta, sulkeutuuko jäkaapin ovi kunnolla. > Varmista, että jäkaapin tiiviste on ehjä ja asennettu oikein paikalleen. > Sula tjaäkaappi (katso jäkaapin sulattaminen sivulla 290). | ||
| Lämpötila on säädetty liian korkeaksä. Asetamatalampi lämpötila. | ||
| Ympäristön lämpötila on liian korkeea. Irrota tualetusritälät väliaikaisesti, jot-ta lämmin ilma pääsee poistumaan nopeammin. | ||
| Jäkaappiin on sjoitettu liian paljon elintarvikkeita kerrallaan. | > Poista joitakin elintarvikkeita. | |
| Jäkaappiin on sjoitettu liian paljon lampaïä elintarvikkeita kerrallaan. | > Ota lämpät elintarvikkeet pois ja anna niiden jähtyä ennen jäkaap-piin sjoittelua. | |
| Häiriö Mahdollinen syr Ratkaisuehdotus | ||
| Jäkaappi ei ole allut viel a pitkään käytöss. | > Tarkista lämpötila uudelleen 4 h / 5 h kuluttua. | |
| Kondensaatoriysikkö on likainen. Puhdista lauhdutin (katso kappale Puhdistus ja hoit sovulla 289). | ||
| Puhallin on rikki. Ota yhteyttä valutettuun huoltopal-veluun. | ||
| Jäähdytstheo heikkenee, sisälampöti-la nousee. | Akku on tyhjä. Lataa akku. | > |
| Kompressori käy harvoin. | ||
| Jäähdytstheo heikkenee, sisälampöti-la nousee. | Katkos akun ja elektroniikan välissä liitännäss. | > Yhdistä liitäntä. |
| Kompressori ei käy (akkulitäntä). | Pääkytkin on viallinen (jos sellainen on asennetu). | > Vaihda pääkytkin. |
| Lisäjohtosulake on palanut (jos sellainen on asennetu). | > Vaihda syöttöjohnson suke. | |
| Akkujännite on liian pieni. Lataa akku. | > | |
| Akkukapasiteetti on liian vähäinen. Vaihda akiu uuteen. | ||
| Johtoen liitännät ovat lösät. Kontakti on huono (korroosio). | > Yhdistä liitäntä. | |
| Johdon poikkipinta-ala on liian pieni. Vaihda kaapieli. | ||
| Kompressorissa on vikaa. Ota yhteyttä valutettuun huoltopal-veluun. | ||
| Jäähdytstheo heikkenee, sisälampöti-la nousee. | Liitännän syöttöjohn on katkennut. Yhdistäliitäntä. | > Vaihda pääkytkin. |
| Kompressori ei käy (liitäntä vaihtovir-taan). | Pääkytkin on viallinen (jos sellainen on asennetu). | |
| Lisäjohtosulake on palanut (jos sellainen on asennetu). | > Vaihda syöttöjohnson suke. | |
| Kompressorissa on vikaa. Ota yhteyttä valutettuun huoltopal-veluun. | ||
| Epätavallisia aäniä. | Jokin jäähdytskierron osa ei pääse liik-kumaan vapaasti (osa on kiinni seinä-mässä). | > Kännä osa varovasti irti esteestä. |
| Vieras esine on jumissa kylmäkoneen ja seinän välissä. | > Ota vieras esine pois. | |
| Tuuleinmelua. Ota yhteyttä valutettuun huoltopal-veluun. | ||
| Ovi avautuu vahingossa ajoneuvon lik-kuessa (esim. ajon aikana). | Ovisalpa on asennossa A (katso kappale Ovisalvan sätäminen sivulla 281). | > Aseta ovisalpa asentoon B. |
| Ovisalpa on asennossa A (katso kappale Ovisalvan sätäminen sivulla 281). | > Aseta ovisalpa asentoon B.Ovi ei sulkeudu kunnoll | |
| Ovisalpa on asennossa B (katso kappale Ovisalvan sätäminen sivulla 281), mutta ovi ei sulkeudu kunnolla. | > Varmista, että ovi loksaa tsaettaess. | |
Virheen näyttö
OHJE
Kaikki virheet ilmaistaan virheilmaisimen LED-valon oranssilla vilkunnalla (katso Käyttö- ja näyttölaitteet sivulla 280). Vilkahdusten määrä riippuu viasta. Yksi vilkahdus kestää sekunnin neljäsosan. Vilkahdusten sarjaa seuraa tauko. Vian osoittava jakso toistuu aina neljän sekunnin välein. ECO-, PERFORMANCE- ja FREEZER-tilassa kuuluu lisäksi äänimerkki.
| Vilkuntauatajuus Error Mahdollinen syy | |
| 1 Ali- tai ylijännite Syöttöjännite on säädetyn alueen ulkopuolella. | |
| 2 Tuulettimen ylvirta Tuuletin kuormittaa elektroniikkayksikköä yli 1 A :n virralla. | |
| 3 Moottori ei käynnisty | Roottori on jumissa.Jäähdytsjärestelmän paine-ero on liian suuri. |
| 4 Lian matala kierrosluku | Jos jäähdytsjärestelmää kuormitetaan liikaa, moottorin mini-mikierroslukua ei voida pitää yllä. |
| 5 Elektroniikkayksikön ylilämpö | Elektroniikkka kuumenee liikaa, kun jäähdytsjärestelmää kuormitetaan liikaa tai lämpötila on liian korkea. |
| Jatkuva Lämpötila-anturin virheet Lämpötila-anturi on viallinen. | |
11 Takuu
Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä valmistajan toimipisteeseen omassa maassasi (ks. dometic.com/dealer) tai jälleenmyyjään.
Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seuraavat asiakirjat:
- Kopio kuitista, jossa näkyy ostopäivä
- Valitusperuste tai vikakuvaus
Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen.
12 Hävittäminen
HUOMAUTUS! Vahingonvaara
Kylmälaitteen eristeet sisältävät syttyvää syklopentaania, joten ne vaativat erityisen hävittämismenetelmän. Kun kylmälaite on tullut käyttöikänsä päähän, toimita se asianmukaiseen kierrätyspisteeseen.
Vie pakkausmateriaalit mahdollisuuksien mukaan niille tarkoitettuihin kierrätysjäteastioihin. Tiedustele lähimmästä kierrätyskeskuksesta tai jälleenmyyjältä tuotetta koskevia yksityiskohtaisia hävittämistä koskevia ohjeita. Eurooppa: Tuotteen voi hävittää veloituksetta.
13 Tekniset tiedot
Laitteesi ajan tasalla olevan EU-vaatimustenmukaisuusvakuutuksen löydät vastaavalta tuotesivulta osoitteesta dometic.com. Voit myös pyytää asiakirjan suoraan valmistajalta (ks. dometic.com/dealer).
Laite vastaa UN ECE-säännöstöä R10.
F1NRX35-130
| NRX0035(E/C/S) | NRX0050(E/C/S) | NRX0060(E/C/S) | |
| Tilavura | |||
| • Kymathiia (van NRX0035-O130(C/S)) | 27,3L | 39,6L | 48,9L |
| • Pakastekharo fainNRX0035-O130(C/S)) | 4,4L | 4,4L | 6,1L |
| • Kolonaiskapsaressi | 32 L | 44 L | 55 L |
| • Kolonaiskapsaressi (pa-kaalakokero posattu) | 34 L | 46 L | 58 L |
| Litintajärne | 12 / 24 V= | ||
| Sylthibalan suojus (12V) | |||
| • Poskythantjärnite | 10,4V | ||
| • Jäleenskythayymäjinnite | 11,7V | ||
| Sylthibalan suojus (24 V) | |||
| • Poskythantjärnite | 22,8V | ||
| • Jäleenskythayymäjinnite | 24,2V | ||
| Umsatolackka | T | ||
| Sälytsylamptala-alae | |||
| • Kymilaata | 0°C ... 12°C | ||
| • Pakastekharo fainNRX0035-O130(C/S)) | -15°C ... -5°C | ||
| • Freesartilä fainNRX0035-O130(C/S)) | -6°C | ||
| Tarkoistattu käylatttävika ym-paarston lampätlassa | 16°C ... 43°C | ||
| Kylmäne | R134a | ||
| Kylmänen märkä | 24a | 26a | 30a |
NRX35-130 F1
| NRX0035(E/C/S) | NRX0050(E/C/S) | NRX0060(E/C/S) | |
| • Ovas kohri | E: 4kgC/S: 8kg | E: 4kgC/S: 8kg | E: 5kgC/S: 10kg |
| NRX0080(E/C/S) | NRX0115(E/C/S) | NRX0130(E/C/S) | |
| Tilavus | |||
| • Kylmiriia van NRX0035-0130(C/S) | 68.4L | 104.5L | 118L |
| • Palastakokero fainNRX0035-0130(C/S) | 6.6L | 8.2L | 8.2L |
| • Kolonaiakapaisetti | 75 L | 11.3L | 126L |
| • Kolonaiakapaisetti (pa-kasalokero posattu) | 78 L | 116L | 130L |
| Lilantijannite | 12 / 24 V= | ||
| Sylthibalan suojau (12V) | |||
| • Poikylthajannite | 10.4V | ||
| • Jäleerlykhayymajannite | 11.7V | ||
| Sylthibalan suojau (34 V) | |||
| • Poikylthajannite | 22.8V | ||
| • Jäleerlykhayymajannite | 24.2V | ||
| Umsatoluckka | T | ||
| Sälytsiampdila-alue | |||
| • Kylmilarate | 0°C ... 12°C | ||
| • Palastakokero fainNRX0035-0130(C/S) | -15°C ... -5°C | ||
F1NXC35-130
| NIRX0 08O(E/C/S) | NIRX01 15E/C/S) | NIRX0130(E/C/S) | |
| Ovaa kolti | 10kg | E: 12kg | E: 12kg |
| C/S: 18kg | C/S: 18kg |
14 Tekniset tiedot
Laite täyttää EU:n vaatimustenmukaisuusvaatimukset. Vaatimustenmukaisuusvakuutus on saatavilla tuotesivulla osoitteessa domic.com. Voit myös pyytää sen paperiversiona (ks. domic.com/dai).
Laite on UNECE-säännösten R10 mukainen.
| NEXO 090V | |
| Tiluwa | |
| • Jalkaappicauanto | 79L |
| • Pakastickero | 8,4L |
| • Kokonaiakapaisetti | 87L |
| • Kokonaiakapaisetti (pakastickero positibu) | 92L |
| Lilantajana | 12/24Vm |
| Sythoakun suojua (12V) | |
| • Poskythantajannite | 10,4V |
| • Jalkaenklykuytymajannite | 11,7V |
| Sythoakun suojua (24 V) | |
| • Poskythantajannite | 22,8V |
| • Jalkaenklykuytymajannite | 24,2V |
| Energiankulut | 0,35kWh /24h |
| NRX0090V | |
| Nettopaino 22 kg |
Polski
VAROITUS! Lapsen kiinnijäämisen vaara
VARO! Terveysvaara
VAARA! Sähköiskuvaara
VARO! Terveysvaara
Domicic pidättää oikeuden muuttaa tuotteen valikoimaa ja teknisiä tietoja.
VARO! Terveysvaara
ostokuupäivällä varustettu laskukopio; - valituksen syy tai vian kuvaus.
Jääkaapin sulattaminen
Älä käytä mekaanisia laitteita tai teräviä esineitä sulatuksen nopeuttamiseen.
PIEZĪME: Laika gaitā ledusskapī uz aizmugurējās sienas izveidosies ledus kārta. Ja šī ledus kārta ir aptuveni 3 mm bieza, atkausējiet ledusskapi.
Lai atkausētu ledusskapi, rīkojieties, kā norādīts tālāk.
- TÄRKEITÄ HUOMAUTUKSIA
- SYMBOLIEN SELITYKSET
- VAARA
- VAROITUS
- HUOMIO
- HUOMAUTUS
- TURVALLISUUSOHJEET
- PERUSTURVALLISUUS
- VAROITUS! SÄHKÖISKUN VAARA
- VAROITUS! PALOVAARA
- VAROITUS! RÄJÄHDYSVAARA
- VAROITUS! TERVEYSVAARA
- VAROITUS! LASTEN LOUKKUUN JÄÄMISEN VAARA
- HUOMIO! TERVEYSVAARA
- HUOMIO! LOUKKAANTUMISVAARA
- HUOMAUTUS! VAHINGONVAARA
- KYLMÄLAITTEEN KÄYTTÖTURVALLISUUS
- VAARA! SÄHKÖISKUN VAARA
- OHJE
- TOIMITUSKOKONAISUUS
- LISÄVARUSTEET
- KÄYTTÖTARKOITUS
- TEKNINEN KUVAUS
- LAITEKUVAUS
- KÄYTTÖ- JA NÄYTTÖLAITTEET
- KOMPRESSORIN JA VIRHEILMAISIMEN LED
- KÄYTTÖTILAN ILMAISIMEN LEDIT
- KÄYTTÖ
- ENNEN ENSIMMÄISTÄ KÄYTTÖKERTAA
- ELINTARVIKKEIDEN SÄILYTTÄMISTÄ KOSKEVIA TIETOJA
- ENERGIAN SÄÄSTÄMINEN
- JÄÄKAAPIN OVEN KÄYTTÄMINEN
- JÄÄKAAPIN OVEN AVAAMINEN
- JÄÄKAAPIN OVEN SULKEMINEN JA LUKITSEMINEN
- PÄÄLLE JA POIS KYTKEMINEN
- KÄYTTÖTILOJEN ASETTAMINEN
- ECO-TILAN KÄYTTÄMINEN
- QUIET-TILAN KÄYTTÄMINEN
- PERFORMANCE-TILAN KÄYTTÄMINEN
- FREEZER-TILAN KÄYTTÄMINEN
- PAKASTELOKERON POISTAMINEN
- AC/DC-SOVITTIMEN ASENNUS
- PUHDISTUS JA HOITO
- JÄÄHDYTYSKIERTO
- JÄÄKAAPIN SULATTAMINEN
- JÄÄKAAPIN OVEN ASETTAMINEN VARASTOINTIASENTOON
- VIANETSINTÄ
- VIRHEEN NÄYTTÖ
- TAKUU
- HÄVITTÄMINEN
- TEKNISET TIEDOT
- POLSKI
- VAROITUS! LAPSEN KIINNIJÄÄMISEN VAARA
- VARO! TERVEYSVAARA
- VAARA! SÄHKÖISKUVAARA
Merkki : DOMETIC
Malli : NRX 50C
Kategoria : Jääkaappi
