KÄYTTÖOHJE MagicWatch MWE 7106F DOMETIC

Asennus- ja käyttöohje

PT 204 Pysäköintiavustin

Lue tämä ohje huolellisesti läpi ennen asennusta ja käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

Sisällysluettelo

1 Symbolien selitykset 185 2 Turvallisuus- ja kiinnitysohjeita 185 3 Toimituskokonaisuus 187 4 Käyttötarkoitus 189 5 Ohjeita ennen asennusta 189 6 Parkkitutkan asennus 191 7 Parkkitutkan liittäminen 192 8 Antureiden rekisteröiminen ja tunnistaminen 194 9 Tunnistusalue 195 10 Järjestelmän säätäminen 196 11 Toiminnan testaaminen 198 12 Parkkitutkan käyttö 199 13 Vianetsintä 200 14 Tuotevastuu 202 15 Hävittäminen 203 16 Tekniset tiedot 203

1 Symbolien selitykset

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

▶ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvittava menettely kuvataan askel askeleelta.

√ Tämä symboli kuvailee menettelyn tuloksen.

Kuva 1, kohta 5, sivu 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä "kohteeseen 5 kuvassa 1, sivulla 3".

2 Turvallisuus- ja kiinnitysohjeita

Seuraavat tekstit täydentävät osittain kuvia oheislehtisessä. Ne eivät yksistään ole täydellisiä asennus- ja käyttöohjeita! Huomioi aina oheislehtisen kuvat!

Noudata ajoneuvovalmistajan ja autoalan ammattipiirien antamia turvallisuusohjeita ja vaatimuksia!

Noudata voimassa olevia lakeja ja määräyksiä.

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• tuotteeseen mekaanisen vaikutuksen tai ylijännitteiden takia syntyneet vauriot
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

VAROITUS!

• Kiinnitä parkkitutkan ajoneuvoon asennettavat osat siten, että ne eivät missään tapauksessa (äkkijarrutus, liikenneonnettomuus) irtoa ja johda ajoneuvon matkustajien loukkaantumiseen.
• Älä asenna parkkitutkan ajoneuvoon asennettavia osia turvatyynyn vaikutusalueelle. Muuten ilmatyynyn laukeamisesta aiheutuu loukkaantumisvaara.
• Parkkitutka on tarkoitettu kuljettajaa avustavaksi järjestelmäksi. Laite ei siten vapauta sinua velvollisuudesta noudattaa erityistä varovaisuutta ajoneuvon pysäköinnin yhteydessä.

HUOMAUTUS!

• LED-takavaloilla varustetuissa ajoneuvoissa parkkitutkan asennus voi johtaa häiriöihin.
• Jos haluat asentaa anturit metallipuskureihin, tarvitset sopivan adapterin (ei mukana toimituksessa).
• Ohjauselektroniikka ei saa joutua alttiiksi minkäänlaiselle kosteudelle.
• Ohjauselektroniikkaa ei saa asentaa muiden ohjausmoduulien lähelle.
• Anturit eivät saa peittää mitään merkkilamppuja.
• Varmista antureita asentaessasi, että ajoneuvoon kiinteästi asennetut varusteet (esim. polkupyöräteline, rekisterikilven pidike) eivät ole anturien tunnistusalueella.

3 Toimituskokonaisuus

3.1 MWE7106

Katso kuva 1

Nro Määrä Nimitys Tuotenro

1 1 Ohjauselektroniikka 9101500074

2 1 Kaiutin MWD-900

3 1 Ohjauselektroniikan liitäntäjohto

4 1 Antureiden virranjakaja 9101500067

5 6 Digitaaliset ultraääänianturit (musta) 9101500068

6 6 Vakio-anturipidikkeet 0°(asennus sisäpuolelta)

7 6 Vakio-anturipidikkeet 10°(asennus sisäpuolelta)

8 6 Anturipidike 0° suojarenkaalla(asennus ulkopuolelta)

9 6 Anturipidike 12° suojarenkaalla(asennus ulkopuolelta)

10 – Kiinnitysmateriaali

3.2 MWE7106F

Katso kuva 1

Nro Määrä Nimitys Tuotenro

1 1 Ohjauselektroniikka 9101500075

2 1 Kaiutin MWD-900

3 1 Ohjauselektroniikan liitäntäjohto

4 1 Antureiden virranjakaja 9101500067

5 6 Digitaaliset ultraäänianturit (musta) 9101500068

6 6 Vakio-anturipidikkeet 0°(asennus sisäpuolelta)

7 6 Vakio-anturipidikkeet 10°(asennus sisäpuolelta)

8 - -

9 6 Anturipidike 12° suojarenkaalla(asennus ulkopuolelta)

10 - Kiinnitysmateriaali

3.3 Lisävarusteet

Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen):

Nimitys	Tuotenro
Metallinen anturipidike puskureille	9101500015
Anturin jatkojohto 1,5 m	9103555747
LED-näyttö	9101500079
Ulkoinen anturi MWE7106F	9101500066

4 Käyttötarkoitus

MWE7106 (F) on ultraääneen perustuva parkkitutka. Se valvoo ajoneuvon ympäristöä pysäköintiin liittyvien ajoliikkeiden aikana.

● MWE7106: ajoneuvon takana oleva alue ● MWE7106F: ajoneuvon edessä oleva alue

Laite varoittaa akustisesti havaitsemistaan esteistä.

MWE7106 (F) on suunniteltu asennettavaksi henkilöautoihin ja pakettiautoihin.

5 Ohjeita ennen asennusta

5.1 Antureiden maalaaminen

Katso kuva 2

OHJE

Anturit voi maalata. Valmistaja suosittelee, että annat huoltoliikkeen maalata anturit.

5.2 Antureiden asennuspaikan määrittäminen

Katso kuva 3 – kuva 6

OHJE

Anturien oikea asennus on laitteen moitteettoman toiminnan kannalta tärkeätä.

Jos ne osoittavat maahan, ilmaistaan esteiksi esim. alustan epätasaisuudet. Jos ne osoittavat liian ylös, todellisia esteitä ei tunnisteta.

Huomioi asennuksessa seuraavat tiedot:

• Antureita ympäröivän tilan tulee olla vapaa muista kohteista.
• Antureiden etäisyys maahan tulisi olla vähintään 40 cm ja enintään 50 cm (kuva 3).
• Huomaa, että asennuskulma riippuu asennuskorkeudesta. Valitse kuten kuva 3 näyttää sopiva anturipidike sekä siihen sopiva reiän halkaisija.
• MWE7106: Jos ajoneuvoon on asennettu polkupyöräteline, anturit asennetaan vähintään 30 cm telineen alapuolelle mutta kuitenkin siten, että anturien vähimmäiskorkeus ei alitu (kuva 4).

Täydentää: kuva 6

▶ Huomaa anturien etäisyydet.

OHJE

Anturit voi sijoittaa myös vaihtoehdon B mukaisesti.

6 Parkkitutkan asennus

Katso kuva 7 – kuva 10

Täydennys kuva 7

Täydennys kohtaan: kuva 8

HUOMAUTUS! Toimintahäiriön riski!

Kohdista anturipidike siten, että kiinnitysnokat ovat vaakasuorassa (kuva 3). Muutoin parkkitutkan toiminnassa saattaa esiintyä häiriöitä.

OHJE

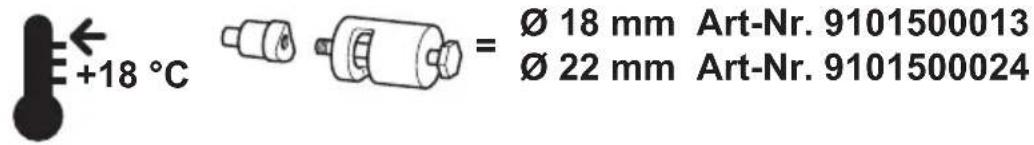

Lävistystyökalun käyttö on suositeltavaa, sillä sen avulla on mahdollista päästä parhaaseen asennustulokseen.

▶ Työnnä anturipidikkeet (kuva 1 8 tai 9) porauksiin (24 mm), kunnes ne lukittuvat paikalleen.

7 Parkkitutkan liittäminen

MWE7106: Katso kuva 11

OHJE

Joidenkin ajoneuvojen peruutusvalo toimii vain, jos virta on kytketty päälle. Tässä tapauksessa virta on kytkettävä päälle, jotta plus- ja maadoitusjohtimet voi erottaa toisistaan.

Nro Nimitys	Pistokkeen pistoliitäntä
1 Ohjauselektroniikka –
2 Peruutusvalo –
3 Sininen/musta johdin: Liitäntä peruutusvaloihin 14
4 Ruskea johdin: Liitäntä maahan 2
5 Keltainen johdin kaiuttimesta 15
6 Sininen johdin kovaäänisestä 3
7 Punainen/harmaa johdin: Liitäntä radion mykistysliitäntään(valinnainen)	6
8 Anturien liitäntäjohto (LIN-väylä) 12/24	(9/21)(10/22)(11/23)
9 Anturit –
10 Pyörätelineen ja perävaunun tunnistuksen maadoitussignaali (ks. kap. "Järjestelmän säätäminen" sivulla 196)	17

MWE7106F: Katso kuva 12

Nro Nimitys		Pistokkeen pistoliitäntä
1 Ohjauselektroniikka –
2 V i r t a –
3 Sininen/musta johdin: Liitäntä virtalukkoon 14
4 Ruskea johdin: Liitäntä maahan 2
5 Keltainen johdin kaiuttimesta 15
6 Sininen johdin kovaäänisestä 3
7 Keltainen/musta johdin: Liitäntä nopeusmittarin nopeussignaaliin (optionaalinen)		16
8 Keltainen/sininen johdin: Liitäntä peruutusvaloon (optio) 4
9 Valkoinen/sininen johdin: Liitäntä seisontajarruun (optio)		17
10 Punainen/harmaa johdin: Liitäntä radion mykistysliitäntään (valinnainen)		6
11 Anturien liitäntäjohto (LIN-väylä)		12/24(9/21)(10/22)(11/23)
12 Anturit		–

8 Antureiden rekisteröiminen ja tunnistaminen

Anturit ja niiden asennot tulee rekisteröidä ohjauslaitteessa. Toimi tätä varten seuraavasti:

▶Kytke sytytys päälle. ▶Laita peruutusvaihde päälle. √Ohjauslaite rekisteröi liitetyt anturit. √ Ohjauslaitteen näyttöön tulee ilmoitus LE. √Kovaäänisestä kuuluu toistuvasti lyhyitä äänimerkkejä.

Rekisteröinnin päätyttyä näytössä vilkkuu ilmoitus LE. Seuraavaksi anturit on tunnistettava ohjauslaitteessa.

Pysäköi ajoneuvo siten, että sen ympärillä on vähintään 1 m vapaata tilaa, jotta anturit eivät voi ottaa esteitä. ▶Kytke virta pois ja jälleen päälle. ▶Laita peruutusvaihde päälle. ▶Paina molempia painikkeita yli kolmen sekunnin ajan. √Ohjauslaite rekisteröi liitetyt anturit.

Kun rekisteröinti on valmis, kovaäänisestä kuuluu pitkä merkkiääni. Seuraavaksi anturit on tunnistettava ohjauslaitteessa.

▶Kierrä kuljettajan ovesta alkaen ajoneuvon ympäri ja tarkasta järjestyksessä kaikki anturit (kuva 13).

√ Kovaäänisestä kuuluu lyhyt äänimerkki jokaisen tunnistetun anturin kohdalla.

Kun tunnistus on valmis, kovaäänisestä kuuluu pitkä merkkiääni.

OHJE

Jos toiminnon aikana tapahtuu virhe, voit aloittaa toiminnon uudelleen painamalla molempia painikkeita yhtä aikaa yli kolmen sekunnin ajan.

9 Tunnistusalue

9.1 MWE7106

Katso kuva 13

Parkkitutkan tunnistusalue jakautuu neljään vyöhykkeeseen:

- Vyöhyke 1

Tämä vyöhyke muodostaa ensimmäisen raja-alueen. Tällä alueella pienet tai huonosti heijastavat esteet jäävät mahdollisesti havaitsematta.

- Vyöhyke 2

Tällä vyöhykkeellä ilmaistaan lähes kaikki kohteet.

- Vyöhyke 3

Tällä vyöhykkeellä ilmaistaan lähes kaikki kohteet, mutta jotkin kohteet saattavat joutua antureihin nähden kuolleeseen kulmaan.

● Pysäytysvyöhyke (4)

Kohteet tällä alueella aiheuttavat parkkitutkan jatkuvan "stop"-signaalin.

Tällä vyöhykkeellä ilmaistaan lähes kaikki kohteet, mutta jotkin kohteet saattavat joutua antureihin nähden kuolleeseen kulmaan.

Varusteet, kuten polkupyöräteline tai vararenkaat eivät saa olla anturien tunnistusalueella, sillä ne voivat johtaa virheelliseen ilmoitukseen.

Kiinteiden kohteiden, esim. vetokoukun tai vararenkaan osan näytön voi ohittaa siten, että nämä kohteet eivät tuota ilmoituksia (parametrit 51, 52 ja 53).

9.2 MWE7106F

Katso kuva 13

Parkkitutkan tunnistusalue jakautuu neljään vyöhykkeeseen:

- Vyöhyke 1

Tämä vyöhyke muodostaa ensimmäisen raja-alueen. Tällä alueella pienet tai huonosti heijastavat esteet jäävät mahdollisesti havaitsematta.

- Vyöhyke 2

Tällä vyöhykkeellä ilmaistaan lähes kaikki kohteet, mutta jotkin kohteet saattavat joutua antureihin nähden kuolleeseen kulmaan.

● Pysäytysvyöhyke (3)

Kohteet tällä alueella aiheuttavat parkkitutkan jatkuvan "stop"-signaalin.

Tällä vyöhykkeellä ilmaistaan lähes kaikki kohteet, mutta jotkin kohteet saattavat joutua antureihin nähden kuolleeseen kulmaan.

10 Järjestelmän säätäminen

Katso kuva 13 – kuva 16

VAROITUS!

Virheellisesti tehdyt säädöt voivat aiheuttaa toimintahäiriöitä.

Ohjauselektroniikassa on seuraavat käyttölaitteet:

Nro kuvassa kuva 14	Nimitys
1	N	ä	y	t	t	ö
			C5 omat säädöt suoritettu

2, 3 Painikkeet järjestelmän säätämiseen

OHJE

• Tallenna asetukset painamalla kytkintä, laittamalla peruutusvaihteen päälle ja odottamalla 2 s.
• Keskeyttääksesi parametrin säädöt ilman tallennusta, tai lopettaaksesi koko säätötoiminnon: Älä paina mitään painiketta pitkään aikaan.

Tehdasasetusten palautus

▶ Siirry ohjelmointitilaan painamalla oikeanpuoleista painiketta yli 5 sekunnin ajan. ▶Näytössä on 01. ▶Paina molempia painikkeita yli kahden sekunnin ajan. √Näytössä on F5.

Vain MWE7106: Ohitustoiminto pyörätelineen tai perävaunun käyttöä varten

Valinnaisen kytkimen avulla voit:

• muuttaa vakiopysäytysvyöhykkeen (parametrit 47, 48 ja 49) korkeammaksi pysäytysvyöhykkeeksi (parametrit 61, 62 ja 63), mikäli käytät pyörätelinettä ja käännät telineen ulompaan asentoon, tai
• poistaa parkkitutkan käytöstä, mikäli olet kytkenyt ajoneuvoon perävaunun.

Toimi tätä varten seuraavasti:

Yhdistä liitäntäjohdon pistokkeen liitinnasta 17 ulkoisen kytkimen kautta maadoitukseen. ▶ Vain perävaunu: Aseta parametrin 56 arvoksi 00.

Kiinteästi ajoneuvoon asennettujen varusteiden näytön ohittaminen

Vain MWE7106: Aseta parametrit 51, 52 ja 53 käyttämäsi vetokoukun tai varapyörän mukaisesti. Vain MWE7106F: Aseta parametrit 31, 32 ja 33 esim. varustukseen kuulu-van rekisterikilven pidikkeen mukaisesti.

Vain MWE7106F: Käyttötavan valinta

▶ Aseta parametrin 39 arvoksi

• 00, jos haluat järjestelmän kytkeytyvän päälle peruutusvaihteen kytkemisen yhteydessä. Keltainen/sininen johdin on tällöin yhdistettävä ohjausmoduulin liitinnastaan 4 ja peruutusvaihteen signaalin liitäntään.
• 01, jos haluat järjestelmän kytkeytyvän päälle virran kytkemisen yhteydessä ja ajonopeuden ollessa 0–10 km/h.

Keltaisen/mustan johtimen liitinnasta 16 on tällöin yhdistettävä nopeussignaalin liitäntään.

Lisäksi parametrin 35 kohdalle voi asettaa ajan, jonka umpeuduttua anturien on määrä kytkeytyä pois päältä.

Vain MWE7106F: Ulompien anturien asetukset

▶ Aseta parametrin 36 arvoksi

• 00, jos kaikkien anturien on määrä kytkeytyä päälle peruutusvaihteen kytkemisen yhteydessä.
• 01, jos ainoastaan ulompien anturien on määrä kytkeytyä päälle peruutusvaihteen kytkemisen yhteydessä.

Keltainen/sininen johdin on tällöin yhdistettävä ohjausmoduulin liitinnastaan 4 ja peruutusvaihteen signaalin liitäntään.

11 Toiminnan testaaminen

Testaa antureiden toiminta seuraavasti:

▶ Kytke virta ja anturit päälle.

Ota järjestelmä käyttöön ensimmäisen kerran äärimmäisen varovaisesti ja tutustu erilaisiin äänisarjoihin.

VAROITUS!

Järjestelmä ei mahdollisesti tunnista pysäytysvyöhykkeellä olevia esteitä, sillä nämä saattavat olla anturien tunnistusalueen ulkopuolella (johtuu anturien rakenteesta).

12 Parkkitutkan käyttö

MWE7106: Anturit aktivoituvat automaattisesti kytkettäessä peruutusvaihde päälle, jos virta on päällä tai moottori käynnissä. Kuulet aktivointisignaalin (kaksi lyhyttä ääntä).

MWE7106F: Käyttäjä voi valita järjestelmälle kaksi käyttötilaa:

• Anturit kytkeytyvät automaattisesti päälle virran kytkemisen yhteydessä. Anturit kytkeytyvät pois päältä asetetun ajan (perusasetus: 20 s) umpeuduttua.
• Anturit kytkeytyvät automaattisesti päälle heti, kun ajonopeus on 0–10 km/h ja virta on kytketty päälle (tehdasasetus).

Samanlaisena toistuva merkkiääni alkaa kuulua heti, kun tunnistusalueella on esteitä. Äänisarja muuttuu estettä lähestyttäessä sen mukaan, millä vyöhykkeellä este kulloinkin sijaitsee. Näin muuttuva äänisarja ilmoittaa kuljettajalle esteen etäisyyden (kuva 13).

Käytä järjestelmää ensimmäisen kerran äärimmäisen varovaisesti, jotta totut etäisyyden ilmaisemiseen erilaisilla äänisarjoilla.

VAROITUS!

Pysäytä ajoneuvo heti ja tarkasta tilanne (nouse tarvittaessa ulos), jos pysäköitäessä tapahtuu seuraavaa:

Laite ilmaisee pysäköinnin yhteydessä ensin esteen, ja myös äänisarja nopeutuu täysin normaalisti (esim. hidas katkonainen ääni muuttuu kohtalaisella nopeudella hälyttäväksi katkonaiseksi ääneksi). Merkkiääni hyppää äkkiä hitaalle äänisarjalle tai se ei ilmaise enää lainkaan esteitä.

Tämä merkitsee sitä, että alkuperäinen este ei ole enää anturien tunnistusalueella (johtuu rakenteesta), mutta esteeseen törmääminen on edelleen mahdollista.

13 Vianetsintä

Laite ei ilmaise toimintaa

Peruutusvaloon liitetyillä johdoilla ei kontaktia tai ne on sekoitettu keskenään.

Anturien pistokkeita ei ole liitetty ohjauselektroniikkaan tai ne on liitetty väärin.

▶ Tarkista pistokkeet ja työnnä ne tarvittaessa paikalleen siten, että ne loksahtavat kiinni.

Syvä virheääni kolme sekuntia peruutusvaihteen asettamisen jälkeen

Yksi tai useampi anturi on viallinen tai ei enää yhdistetty ohjauselektroniikkaan. Näytöllä näkyy viallinen anturi:

● esimerkiksi E1 tarkoittaa anturia 1. Anturi 1 on lyhimmällä liitäntäjohdolla, anturi 6 pisimmällä. - Kun useampi kuin yksi anturi on viallinen, ne näytetään vuorotellen. ▶ Tarkista pistokkeet ja työnnä ne tarvittaessa paikalleen siten, että ne loksahtavat kiinni. ▶ Vaihda vialliset anturit.

HUOMAUTUS!

Järjestelmä ei toimi, jos yksi tai useampi anturi on viallinen.

Järjestelmä ei toimi lainkaan

Järjestelmä ei saa jännitettä.

▶ Tarkasta sinisen/mustan ja harmaan johtimen liitäntä.

Ei äänimerkkiä

Kovaääninen on sammutettu tai väärin liitetty.

▶ Aseta parametrin ∅1 arvoksi "1" tai "2" (ks. kap. "Järjestelmän säätäminen" sivulla 196). ▶ Tarkasta, että kovaääninen on liitetty oikein.

Laite ilmoittaa esteet väärin

Seuraavat seikat voivat johtaa virhehälytyksiin:

• Antureissa likaa tai jäätä. ▶ Puhdista kaikki anturit.
• Anturit on asennettu väärin. ▶ Muuta antureiden paikkaa (kuva 3). Säädä tarvittaessa anturien herkkyyttä (ks. kap. "Järjestelmän säätäminen" sivulla 196):

- MWE7106: Parametrit 47, 42 ja 43

- MWE7106F: Parametrit 21, 22 ja 23

- Antureilla on kontakti ajoneuvon koriin.

▶ Erota anturit korista.

Vararengas johtaa virhehälytykseen

Säädä järjestelmä käyttämäsi varapyörän mukaisesti (ks. kap. "Järjestelmän säätäminen" sivulla 196).

– MWE7106: Parametrit 51, 52 ja 53 - MWE7106F: Parametrit 31, 32 ja 33

Vain MWE7106: Ajoneuvon varusteet (esim. vetokoukku) aiheuttavat virhehälytyksiä

▶ Aseta parametrien 61, 62 ja 63 arvoksi ajoneuvon varustusta vastaavasti joko 00 tai 01 (ks. kap. "Järjestelmän säätäminen" sivulla 196). ▶ Siirrä pysäytysvyöhykettä parametrien 47, 48 ja 49 avulla siten, että vyöhyke sopii yhteen ajoneuvon varustuksen kanssa (ks. kap. "Järjestelmän säätäminen" sivulla 196).

Vikakoodit

Irrotetut anturit	Ohjauselektroniikan näyttö	Ilmoitus LED-näytössä
Anturit etukulmissa (1 ja 6)	E1 ja E6	Vihreä LED(etummainen näyttö)
Sisemmät anturit edessä (2 ja 5)	E2 ja E5	Kaksi oranssia LED-valoa(etummainen näyttö)
Keskimmäiset anturit edessä (3 ja 4)	E3 ja E4	Yksi oranssia LED-valo(etummainen näyttö)
Anturit takakulmissa (7 ja 12)	E7 ja E12	Vihreä LED(takimmainen näyttö)
Sisemmät anturit takana (8 ja 11)	E8 ja E11	Kaksi oranssia LED-valoa(takimmainen näyttö)
Keskimmäiset anturit takana (9 ja 10)	E9 ja E10	Yksi oranssia LED-valo(takimmainen näyttö)

14 Tuotevastuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen taka-sivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat:

• vialliset osat,
• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

15 Hävittäminen

▶ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

16 Tekniset tiedot

	MWE7106 MWE7106F
Tuotenro: 9101500072 9101	500073
Tunnistusalue:	n. 0,35 m – 3,00 m	n. 0,35 m – 1,20 m
Ultraäänitaajuus: 58 kHz
Syöttöjännite: 10 – 32 V
Virrankulutus: korkeintaan 3	50 mA
Käyttölämpötila: -35 °C – +70 °C
Hyväksyntä:

OHJE

Anturit voi maalata. Valmistaja suosittelee, että annat huoltoliikkeen maalata anturit.
