GEBRUIKSAANWIJZING MagicWatch MWE 7106F DOMETIC

Montagehandleiding en gebruiksaanwijzing

Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen.... 105 2 Veiligheids- en montage-instructies ..... 105 3 Omvang van de levering 107 4 Gebruik volgens bestemming 109 5 Aanwijzing voor inbouw 109 6 Parkeerhulp monteren 111 7 Parkeerhulp aansluiten 112 8 Sensoren registreren en identificeren 114 9 Detectiebereik 115 10 Systeem instellen.... 116 11 Werking testen 118 12 Parkeerhulp gebruiken.... 119 13 Storingen zoeken 120 14 Garantie 122 15 Afvoer.... 122 16 Technische gegevens 123

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

▶ Handeling: dit symbool geeft aan dat u iets moet doen. De vereiste handelingen worden stap voor stap beschreven.

√ Dit symbool beschrijft het resultaat van een handeling.

Afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeelding, in dit voorbeeld op „positie 5 in afbeelding 1 op pagina 3”.

2 Veiligheids- en montage-instructies

De volgende teksten zijn slechts een aanvulling op de afbeeldingen in de bijlage. Op zichzelf vormen ze geen volledige montage- en gebruiksaanwijzing! Neem de bijgevoegde afbeeldingen in acht!

Neem de veiligheidsinstructies en voorschriften van de fabrikant van het voertuig en het garagebedrijf in acht!

Neem de geldende wettelijke voorschriften in acht.

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• beschadiging van het product door mechanische invloeden en overspanningen
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreven toepassingen

WAARSCHUWING!

• Bevestig de in het voertuig gemonteerde onderdelen van de parkeerhulp zodanig, dat ze in geen geval (hard remmen, verkeersongeval) los kunnen raken en tot verwondingen bij de inzittenden van het voertuig kunnen leiden.
• Monteer de in het voertuig gemonteerde onderdelen van de parkeerhulp niet in de buurt van een airbag. Anders bestaat er verwondingsgevaar als de airbag opengaat.
• De parkeerhulp dient ter ondersteuning, d.w.z. dat het toestel u niet ontslaat van de plicht bijzonder voorzichtig te zijn bij het rangeren.

LET OP!

• Bij voertuigen met LED-achterlichten kan de montage van de parkeerhulp tot storingen leiden.
• Als u de sensoren in metalen bumpers wilt monteren, heeft u geschikte adapters nodig (niet bij de levering inbegrepen).
• De besturingselektronica mag niet aan vocht blootgesteld zijn.
• De besturingselektronica mag niet in de buurt van andere stuurmodules worden geïnstalleerd.
• De sensoren mogen geen signaallampen bedekken.
• Let er bij de montage van de sensoren op dat zich geen aan het voertuig vastgemonteerde objecten (bijv. fietsenrek, nummerplaat) in het detectiebereik van de sensoren bevinden.

3 Omvang van de levering

3.1 MWE7106

Zie afb. 1

Nr.	Hoeveel-heid	Omschrijving Artikelnr.
1	1	Besturingselektronica 9101500074
2	1	Luidspreker MWD-900
3	1	Aansluitkabel besturingselektronica
4	1	Verdeler sensoren 9101500067
5	6	Digitale ultrasone sensoren (zwart) 9101500068
6	6	Standaard-sensorhouder 0°(montage van de binnenkant)
7	6	Standaard-sensorhouder 10°(montage van de binnenkant)
8	6	Sensorhouder 0° met afdekring(montage van buiten)
9	6	Sensorhouder 12° met afdekring(montage van buiten)
10 – Bevestigingsmateriaal

3.2 MWE7106F

Zie afb. 1

Nr.	Hoeveel-heid	Omschrijving Artikelnr.
1	1	Besturingselektronica 9101500075
2	1	Luidspreker MWD-900
3	1	Aansluitkabel besturingselektronica
4	1	Verdeler sensoren 9101500067
5	6	Digitale ultrasone sensoren (zwart) 9101500068
6	6	Standaard-sensorhouder 0°(montage van de binnenkant)
7	6	Standaard-sensorhouder 10°(montage van de binnenkant)
8	–	–
9	6	Sensorhouder 12° met afdekring(montage van buiten)
10 – Bevestigingsmateriaal

3.3 Toebehoren

Als toebehoren verkrijgbaar (niet bijgeleverd):

Omschrijving Artikelnr.
Sensorhouder voor bumper van metaal	9101500015
Verlengkabel sensor 1,5 m	9103555747
LED-display	9101500079
Externe toets MWE7106F	9101500066

4 Gebruik volgens bestemming

MWE7106 (F) is een parkeerhulp op ultrasone basis. Deze bewaakt bij het rangeren de ruimte

● MWE7106: achterste bereik van het voertuig ● MWE7106F: voorste bereik van het voertuig

Deze waarschuwt akoestisch voor obstakels die door het toestel worden gedetecteerd.

MWE7106(F) is ontworpen voor de montage in voertuigen en bedrijfswagens.

5 Aanwijzing voor inbouw

5.1 Sensoren lakken

Zie afb. 2

INSTRUCTIE

De sensoren mogen gelakt worden. De fabrikant adviseert om de sensoren door een vakkundige werkplaats te laten lakken.

5.2 Montageplek voor de sensoren bepalen

Zie afb. 3 tot afb. 6

INSTRUCTIE

Voor een goede werking van het toestel is het belangrijk dat de sensoren juist afgesteld zijn.

Als deze naar de grond wijzen, worden bijv. bodemoneffenheden als obstakel aangegeven. Als ze te ver naar boven wijzen, worden aanwezige obstakels niet herkend.

Neem bij de montage het volgende in acht:

• Het bereik rond de sensoren moet vrij zijn van andere objecten.
• De afstand van de sensoren tot de grond moet minstens 40 cm en mag maximaal 50 cm bedragen (afb. 3).
• Denk eraan dat de montagehoek van de montagehoogte afhangt. Kies volgens de tabel in afb. 3 de passende sensorhouder en de bijbehorende boordiameter.
• MWE7106: Als een fietsenrek is gemonteerd, monteer dan de sensoren dan onder inachtneming van de minimumbouwhoogte minstens 30 cm eronder (afb. 4).

Aanvulling bij afb. 6

▶ Houd rekening met de afstanden van de sensoren.

INSTRUCTIE

U kunt de sensoren ook zo verdelen als in alternatief B afgebeeld.

6 Parkeerhulp monteren

Zie afb. 7 tot afb. 10

Aanvulling afb. 7

Aanvulling bij afb. 8

LET OP! Gevaar voor functiestoring!

Stel de sensorhouders zo af dat de bevestigingspennen horizontaal staan (afb. 3). Anders is de goede werking van de parkeerhulp niet gegarandeerd.

INSTRUCTIE

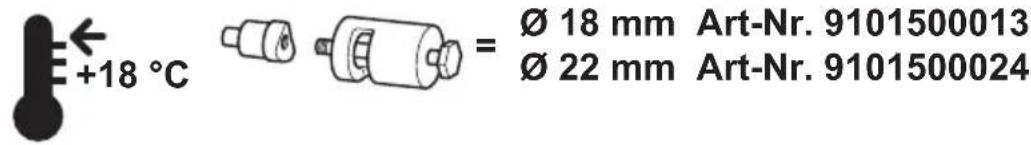

Wij raden gebruik van het stanswerktuig aan om een optimaal inbouwresultaat te bereiken.

▶ Schuif de sensorhouder (afb. 1 8 of 9) in de boringen (24 mm) tot ze vergrendelen.

7 Parkeerhulp aansluiten

MWE7106: Zie afb. 11

INSTRUCTIE

Bij sommige voertuigen functioneert het achteruitrijlicht alleen bij ingeschakeld contact. In dit geval dient u het contact in te schakelen om de plus- en de massaleiding te bepalen.

Nr. Omschrijving	Steekplaats stekker
1 Besturingselektronica –
2 Achteruitrijlicht –
3 Blauw/zwarte ader: Aansluiting op het achteruitrijlicht 14
4 Bruine draad: aansluiting op massa 2
5 Gele ader van de luidspreker 15
6 Blauwe ader van de luidspreker 3
7 Rood/grijze ader: Aansluiting op de mute-aansluiting van de radio (optioneel)	6
8 Aansluitkabel sensoren (LIN-Bus) 12/24
	(9/21)
	(10/22)
	(11/23)
9 Sensoren –
10 Massasignaal voor fietsdrager- en aanhangerherkenning (zie hoofdstuk „Systeem instellen” op pagina 116)	17

MWE7106F: Zie afb. 12

Nr. Omschrijving	Steekplaats stekker
1 Besturingselektronica –
2 Contact –
3 Blauw/zwarte ader: Aansluiting op het contact 14
4 Bruine draad: aansluiting op massa 2
5 Gele ader van de luidspreker 15
6 Blauwe ader van de luidspreker 3
7 Geel/zwarte ader: Aansluiting op het snelheidssignaal van de snelheidsmeter (optioneel)	16
8 Geel/blauwe draad: Aansluiting op het achteruitrijlicht (optioneel)	4
9 Wit/blauwe draad: Aansluiting op de parkeerrem (optioneel)	17
10 Rood/grijze ader: Aansluiting op de mute-aansluiting van de radio (optioneel)	6
11 Aansluitkabel sensoren (LIN-Bus) 12/24	(9/21)
	(10/22)
	(11/23)
12 Sensoren –

8 Sensoren registreren en identificeren

De sensoren en de positie ervan moeten door het stuurapparaat geregistreerd worden. Ga hiervoor als volgt te werk:

▶Schakel het contact in. ▶Zet het voertuig in de achteruitversnelling. √Het stuurapparaat registreert de aangesloten sensoren.

√ Het display aan het stuurapparaat geeft LE aan.

√Uit de luidspreker weerklinken meermaals korte akoestische signalen.

Als de registratie afgesloten is, knippert de indicatie LE op het display. Nu moeten de sensoren door het stuurapparaat geïdentificeerd worden.

Plaats het voertuig zodanig dat rondom minstens 1 m plaats blijft, zodat de sensoren geen hindernissen kunnen raken.

▶Schakel het contact uit en weer in.

▶Zet het voertuig in de achteruitversnelling.

▶Druk beide toetsen aan het stuurapparaat samen langer dan drie seconden in.

√Het stuurapparaat registreert de aangesloten sensoren.

Als de registratie afgesloten is, weerklinkt een lang signaal uit de luidspreker. Nu moeten de sensoren door het stuurapparaat geïdentificeerd worden.

▶ Ga van de bestuurdersdeur uit rond het voertuig van de eerste tot de laatste sensor (afb. 13).

√ De luidspreker bevestigt elke herkende sensor met een kort signaal.

Als de identificatie afgesloten is, weerklinkt een lang signaal uit de luidspreker.

INSTRUCTIE

Als tijdens de procedure een fout optreedt, kunt u de procedure opnieuw starten door beide toetsen samen langer dan drie seconden in te drukken.

9 Detectiebereik

9.1 MWE7106

Zie afb. 13

Het detectiebereik van de parkeerhulp is in vier zones onderverdeeld:

- Zone 1

Deze zone omvat het eerste grensgebied. Hier worden kleine of slecht reflecterende objecten in sommige gevallen niet gedetecteerd.

- Zone 2

In deze zone worden vrijwel alle objecten aangegeven.

- Zone 3

In deze zone worden nagenoeg alle objecten aangegeven, er kunnen echter objecten in de dode hoek van de sensoren terechtkomen.

- Stopzone (4)

Objecten in deze zone zorgen ervoor dat de parkeerhulp door een permanente toon „Stop” doorgeeft.

In deze zone worden nagenoeg alle objecten aangegeven, er kunnen echter objecten in de dode hoek van de sensoren terechtkomen.

Objecten zoals bijv. fietsenrekken of reservewielen mogen niet in het detectiebereik van de sensoren voorkomen, omdat deze een foute weergave tot gevolg zouden hebben.

De weergave van vaste objecten, zoals bijv. van een aanhangerkoppeling of van een deel van het reservewiel kan onderdrukt worden (parameter 51, 52 en 53).

9.2 MWE7106F

Zie afb. 13

Het detectiebereik van de parkeerhulp is in drie zones onderverdeeld:

- Zone 1

Deze zone omvat het eerste grensgebied. Hier worden kleine of slecht reflecterende objecten in sommige gevallen niet gedetecteerd.

- Zone 2

In deze zone worden nagenoeg alle objecten aangegeven, er kunnen echter objecten in de dode hoek van de sensoren terechtkomen.

- Stopzone (3)

Objecten in deze zone zorgen ervoor dat de parkeerhulp door een permanente toon „Stop” doorgeeft.

In deze zone worden nagenoeg alle objecten aangegeven, er kunnen echter objecten in de dode hoek van de sensoren terechtkomen.

10 Systeem instellen

Zie afb. 13 tot afb. 16

WAARSCHUWING!

Ondeskundige instellingen kunnen de veilige werking beperken.

De besturingselektronica bezit de volgende bedieningselementen:

Nr. in afb. 14 Omschrijving

1 Display F5 Fabrieksinstellingen geactiveerd

C5 Eigen instellingen uitgevoerd

2, 3 Toetsen voor het instellen van het systeem

INSTRUCTIE

• Om de instellingen op te slaan, ontkoppelt u, schakelt u in achteruit en wacht u 2 s.
• Voor het annuleren van de parameterinstelling, zonder op te slaan, of het beëindigen van de instelprocedure: geruime tijd geen toetsen indrukken.

Fabrieksinstelling herstellen

▶Druk langer dan 5 seconden op de rechtertoets om de programmeermodus te openen. ▶Het display toont 01. ▶Druk langer dan twee seconden beide toetsen samen in. √Het display toont F5.

Alleen MWE7106: Gebruik van een fietsenrek of van een aanhanger onderdrukken

Met een optionele schakelaar kunt u:

• de standaard stopzone (parameter 47, 48 en 49) naar een hogere stopzone (parameter 61, 62 en 63) omschakelen, indien u een fietsdrager gebruikt en deze uitklapt of
• de parkeerhulp deactiveert terwijl u een aanhanger gebruikt.

Ga hiervoor als volgt te werk:

▶ Verbind pin 17 van de steker van de aansluitkabel via de externe kabel met massa. ▶ Alleen voor aanhangers: zet de parameters 56 op de waarde 00.

weergave van de vast aan het voertuig aangebouwde objecten onderdrukken

▶ Alleen MWE7106: Stel de parameters 51, 52 en 53 passend bij uw aanhangerkoppeling of bij uw reservewiel in. ▶ Alleen MWE7106F: Stel de parameters 31, 32 en 33 passend bijvoorbeeld bij uw nummerplaathouder in.

Alleen MWE7106F: Bedrijfsmodus selecteren

▶ Stel de parameters 39 in op de waarde

• 00: als het systeem via de achteruitversnelling moet worden geactiveerd. Hiervoor moet de geel/blauwe draad op pen 4 van de stuur-module en op het signaal van de achteruitversnelling worden aangesloten.
• 01: als het systeem moet worden geactiveerd als het contact wordt ingeschakeld, en als het systeem moet worden geactiveerd als de rijsnelheid tussen 0 en 10 km/h ligt.

Hiervoor moet de geel/zwarte draad van pen 16 met het snelheids-signaal worden verbonden.

Bovendien kunt u parameter 35 op de gewenste tijdsduur instellen waarna de sensoren moeten worden gedeactiveerd.

Alleen MWE7106F: Buitenste sensoren instellen

▶ Stel de parameters 36 in op de waarde

• 00: als alle sensoren moeten worden geactiveerd, als de achteruitversnelling wordt ingeschakeld.
• 01: als alleen de buitenste sensoren moeten worden geactiveerd, als de achteruitversnelling wordt ingeschakeld.

Hiervoor moet de geel/blauwe draad op pen 4 van de stuurmodule en op het signaal van de achteruitversnelling worden aangesloten.

11 Werking testen

Ga bij de functietest van de sensoren als volgt te werk:

Schakel het contact in en activeer de sensoren.

Ga bij de eerste ingebruikneming uiterst voorzichtig te werk en neem kennis van de verschillende toonreeksen.

WAARSCHUWING!

In de stopzone kan het voorkomen dat hindernissen niet meer worden herkend, omdat ze zich niet meer in het detectiebereik van de sensoren bevinden (afhankelijk van de vorm).

12 Parkeerhulp gebruiken

MWE7106: De sensoren worden automatisch geactiveerd door het voertuig in de achteruitversnelling te zetten als het contact ingeschakeld is of als de motor draait. Een activeringssignaal weerklinkt (twee korte tonen).

MWE7106F: Het systeem kan in een van twee modi worden gebruikt:

• De sensoren worden automatisch geactiveerd, als het contact wordt ingeschakeld. Na de ingestelde tijd (standaard: 20 s) worden de sensoren geactiveerd.
• De sensoren worden automatisch geactiveerd zodra de rijsnelheid tussen 0 en 10 km/h ligt en het contact is ingeschakeld (fabrieksinstelling).

Zodra zich een hindernis in het detectiebereik bevindt, klinkt een signaaltoon die in gelijke intervallen wordt herhaald. Als de hindernis verder wordt genaderd, verandert de tonenreeks afhankelijk van de zone waarin de hindernis zich bevindt; op die manier wordt de afstand doorgegeven (afb. 13).

Ga bij de eerste ingebruikname uiterst voorzichtig te werk om de afstandsaanduiding door de verschillende toonreeksen te leren kennen.

WAARSCHUWING!

Breng het voertuig onmiddellijk tot stilstand en controleer de situatie (eventueel uitstappen), als bij het rangeren het volgende gebeurt: Bij het rangeren geeft het toestel eerst een hindernis aan en de tonenreeks wordt heel normaal sneller (bijvoorbeeld overgang van de langzame in de middelste tonenreeks). Plotseling gaat de signaaltoon over in de langzame toonreeks of er wordt helemaal geen obstakel meer aangegeven.

Dit betekent dat het oorspronkelijke obstakel zich niet meer in het detectiebereik van de sensoren bevindt (afhankelijk van de vorm), maar nog steeds kan worden genaderd.

13 Storingen zoeken

Het toestel functioneert niet

De aansluitkabels naar het achteruitrijlicht maken geen contact of zijn verwisseld.

De stekkers van de sensoren zijn niet of niet goed in de besturingselektronica gestoken.

▶ Controleer de stekkers en steek ze indien nodig zo ver in tot ze vastklikken.

Lage storingstoon voor drie seconden na het schakelen in de achteruitversnelling

Eén of meerdere sensoren zijn defect of niet meer verbonden met de besturingselektronica. Het display geeft de defecte sensor weer:

• bijvoorbeeld E7 voor sensor 1 Sensor 1 heeft de kortste aansluitkabel, sensor 6 de langste.
• Als er meer dan een sensor defect is, worden deze na elkaar weergegeven. ▶ Controleer de stekkers en steek ze indien nodig zo ver in tot ze vastklikken. ▶ Vervang de defecte sensor(en).

LET OP!

Het systeem functioneert niet als één of meerdere sensoren defect zijn.

Geen functie

De spanningsvoorziening ontbreekt.

▶Controleer de verbinding van de blauw/zwarte en de bruine draad.

Geen akoestische signalen

De luidspreker is uitgeschakeld of verkeerd aangesloten.

Zet de parameter 01 op de waarde „1“ of „2“ (zie hoofdstuk „Systeem instellen“ op pagina 116). ▶Controleer of de luidspreker correct aangesloten is.

Toestel meldt obstakels verkeerd

De volgende oorzaken kunnen valse alarmen tot gevolg hebben:

• Vuil of vorst op de sensoren. ▶Reinig de sensoren.
• De sensoren zijn verkeerd gemonteerd. ▶ Pas de positie van de sensoren aan (afb. 3). ▶Stel eventueel de gevoeligheid van de sensoren in (zie hoofdstuk „Systeem instellen” op pagina 116):

- MWE7106: Parameters 41, 42 en 43

- MWE7106F: Parameters 21, 22 en 23

- De sensoren maken contact met het voertuigchassis.

▶Maak de sensoren van het chassis los.

Het reservewiel leidt tot valse alarmen

Stel het systeem passend bij uw reservewiel in (zie hoofdstuk „Systeem instellen“ op pagina 116).

• MWE7106: Parameters 51, 52 en 53
• MWE7106F: Parameters 31, 32 en 33

Alleen MWE7106: Objecten aan het voertuig (bijv. aanhangerkoppeling) leiden tot valse alarmen

Stel de parameters 61, 62 en 63 bij uw object passend op de waarde 00 of 01 in (zie hoofdstuk „Systeem instellen” op pagina 116). ▶ Verplaats de stopzone via de parameters 47, 48 en 49 passend bij het object in (zie hoofdstuk „Systeem instellen” op pagina 116).

Foutcodes

Gescheiden sensoren	Weergave besturingselektronica	Weergave leddisplay
Voorste hoeksensoren (1 en 6)	E1 en E6	Groene led (voorste display)
Voorste sensoren in het midden (2 en 5)	E2 en E5	Twee oranje leds (voorste display)
Voorste centrale sensoren (3 en 4)	E3 en E4	Een oranje led (voorste display)
Achterste hoeksensoren (7 en 12)	E7 en E12	Groene led (achterste display)
Achterste sensoren in het midden (8 en 11)	E8 en E11	Twee oranje leds (achterste display)
Achterste centrale sensoren (9 en 10)	E9 en E10	Een oranje led (achterste display)

14 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u het volgende mee op te sturen:

• defecte onderdelen,
• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

15 Afvoer

▶Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

	MWE7106 MWE7106F
Artikelnr.: 9101500072 9101	500073
Detectiebereik:	ca. 0,35 m tot 3,00 m	ca. 0,35 m tot 1,20 m
Ultrasone frequentie: 58 kHz
Voedingsspanning: 10 – 32	V
Stroomverbruik: maximaal 3	50 mA
Bedrijfstemperatuur: -35 °C	tot +70 °C
Certificaat:

INSTRUCTIE

De sensoren mogen gelakt worden. De fabrikant adviseert om de sensoren door een vakkundige werkplaats te laten lakken.
