BRUGSANVISNING MagicWatch MWE 7106F DOMETIC
DA 124 Parkeringshjælp
Monterings- og betjeningsvejledning
Læs denne vejledning omhyggeligt igennem før installation og ibrugtagning, og opbevar den. Giv den til brugeren, hvis du giver produktet videre.
Indholdsfortegnelse
1 Forklaring af symbolerne 125 2 Sikkerheds- og installationshenvisninger....125 3 Leveringsomfang 127 4 Korrekt brug 129 5 Henvisninger før monteringen 129 6 Montering af parkeringshjælpen 131 7 Tilslutning af parkeringshjælpen 132 8 Registrering og identifikation af sensorerne....134 9 Registreringsområde 135 10 Indstilling af systemet. 136 11 Funktionstest 138 12 Anvendelse af parkeringshjælpen 139 13 Fejlsøgning 140 14 Garanti 142 15 Bortskaffelse 142 16 Tekniske data.... 143
1 Forklaring af symbolerne

ADVARSEL!
Sikkerhedshenvisning: Manglende overholdelse kan medføre død eller alvorlig kvæstelse.

VIGTIGT!
Manglende overholdelse kan medføre materielle skader og begrænse produktets funktion.

BEMÆRK
Supplerende informationer om betjening af produktet.
▶ Handling: Dette symbol viser dig, at du skal gøre noget. De påkrævede handlinger beskrives trin for trin. √Dette symbol beskriver resultatet af en handling.
Fig. 1 5, side 3: Denne information henviser til et element på en figur, i dette eksempel til „Position 5 på figur 1 på side 3“.
2 Sikkerheds- og installations-henvisninger
Følgende tekster supplerer udelukkende illustrationerne på tillægget. Alene er de ikke fuldstændige monterings- og betjeningshenvisninger! Vær ubetinget opmærksom på illustrationerne på tillægget!
Overhold sikkerhedshenvisningerne og pålæggene, der er foreskrevet af køretøjsproducenten og af automobilbranchen!
Overhold de gældende retslige forskrifter.
Producenten påtager sig intet ansvar for skader i følgende tilfælde:
- Beskadigelser på produktet på grund af mekanisk påvirkning og overspænding
- Ændringer på produktet uden udtrykkelig tilladelse fra producenten
- Anvendelse til andre formål end dem, der er beskrevet i vejledningen

ADVARSEL!
- Fastgør de dele af parkeringshjælpen, der er monteret i køretøjet, så de under ingen omstændigheder (hård opbremsning, trafikuheld) kan løsne sig og føre til kvæstelse af dem, der sidder i køretøjet.
- Montér ikke parkeringshjælpens dele, der er monteret i køretøjet, i virkeområdet for en airbag. I modsat fald er der fare for kvæstelser, når airbaggen udløses.
- Parkeringshjælpen skal give dig ekstra støtte, dvs. apparatet fritager dig ikke fra din pligt til at udvise særlig forsigtighed, når du parkerer.

VIGTIGT!
- Ved køretøjer med lysdiodebaglygter kan monteringen af parkeringshjælpen medføre fejl.
- Hvis du ønsker at montere sensorerne i metalkofangere, har du brug for en egnet adapter (ikke indeholdt i leveringsomfanget).
- Styreelektronikken må ikke udsættes for fugt.
- Styreelektronikken må ikke monteres i nærheden af andre styremoduler.
- Sensorer må ikke tildække signallamper.
- Sørg ved monteringen af sensorerne for, at der ikke findes objekter, der er fast monteret på køretøjet (f.eks. cykelholdere, nummerpladeholdere), i sensorernes registreringsområde.
3 Leveringsomfang
3.1 MWE7106
Se fig. 1
| Nr. Mængde Betegnelse Art.nr. | |
| 1 | 1 Styreelektronik 9101500074 |
| 2 | 1 Højttaler MWD-900 |
| 3 | 1 Tilslutningskabel styreelektronik |
| 4 | 1 Fordeler sensorer 9101500067 |
| 5 | 6 Digitale ultralydssensorer (sorte) 9101500068 |
| 6 | 6 Standard-sensorholder 0°(montering fra indersiden) |
| 7 | 6 Standard-sensorholder 10°(montering fra indersiden) |
| 8 | 6 Sensorholder 0° med dækring(montering udefra) |
| 9 | 6 Sensorholder 12° med dækring(montering udefra) |
| 10 | – Fastgørelsesmateriale |
3.2 MWE7106F
Se fig. 1
| Nr. Mængde Betegnelse Art.nr. | |
| 1 1 Styreelektronik 9101500075 | |
| 2 1 Højttaler MWD-900 | |
| 3 1 Tilslutningskabel styreelektronik | |
| 4 1 Fordeler sensorer 9101500067 | |
| 5 6 Digitale ultralydssensorer (sorte) 9101500068 | |
| 6 6 Standard-sensorholder 0°(montering fra indersiden) | |
| 7 6 Standard-sensorholder 10°(montering fra indersiden) | |
| 8 - - | |
| 9 6 Sensorholder 12° med dækring(montering udefra) | |
| 10 - Fastgørelsesmateriale |
3.3 Tilbehør
Kan fås som tilbehør (ikke indeholdt i leveringsomfanget):
| Betegnelse | Art.nr. |
| Sensorholder til kofanger af metal | 9101500015 |
| Forlængerkabel sensor 1,5 m | 9103555747 |
| Lysdiodedisplay | 9101500079 |
| Ekstern taster MWE7106F | 9101500066 |
4 Korrekt brug
MWE7106(F) er en parkeringshjælp på ultralydsbasis. Den overvåger rummet med parkering
● MWE7106: køretøjets bageste område ● MWE7106F: køretøjets forreste område
Den advarer akustisk mod hindringer, der registreres af apparatet.
5 Henvisninger før monteringen
5.1 Lakering af sensorerne
Se fig. 2

BEMÆRK
Sensorerne må lakeres. Producenten anbefaler at lade et autoriseret værksted lakere sensorerne.
5.2 Fastlæggelse af monteringsstedet for sensorerne
Se fig. 3 til fig. 6

BEMÆRK
For at apparatet fungerer fejlfrit, er det vigtigt, at sensorerne justeres korrekt.
Hvis de peger mod jorden, vises f.eks. ujævnheder på jorden som forhindring. Hvis de peger for langt op, registreres eksisterende forhindringer ikke.
Overhold følgende ved monteringen:
- Området omkring sensorerne skal være frit for andre objekter.
- Sensorernes afstand til jorden bør være på mindst 40 cm og maks. 50 cm (fig. 3).
- Vær opmærksom på, at monteringsvinklen afhænger af monteringshøjden. Vælg i henhold til tabellen i fig. 3 den passende sensorholder og den tilhørende bordiameter.
- MWE7106: Hvis der er monteret en cykelholder, skal du montere sensorerne under hensyntagen til den minimale monteringshøjde på mindst 30 cm under den (fig. 4).
▶ Vær opmærksom på sensorernes afstande.

BEMÆRK
6 Montering af parkeringshjælpen
Se fig. 7 til fig. 10
Supplement fig. 7

Justér sensorholderne, så fastgørelseshagerne står vandret (fig. 3). I modsat fald er det ikke sikret, at parkeringshjælpen fungerer korrekt.

BEMÆRK

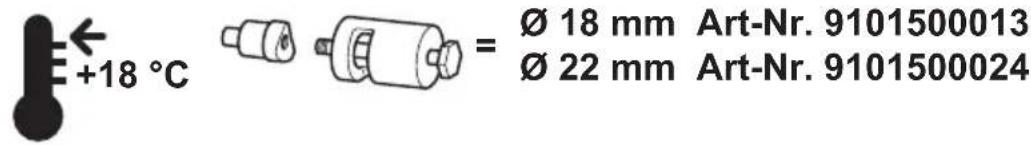

Vi anbefaler at anvende stanseværktøjet for at opnå et optimalt monteringsresultat.
▶ Skub sensorholderne (fig. 1 8 eller 9) ind i hullerne (24 mm), indtil de går i indgreb.
7 Tilslutning af parkeringshjælpen
MWE7106: Se fig. 11

BEMÆRK
Ved nogle køretøjer fungerer baklygten kun, når tændingen er slået til. I dette tilfælde skal du slå tændingen til for at bestemme plus- og stellederen.
Nr. Betegnelse Stikplads stik
| 1 Styreelektronik – | |
| 2 Baklygte – | |
| 3 Blå/sort leder: Tilslutning til baklygten 14 | |
| 4 Brun leder: Tilslutning til stel 2 | |
| 5 Gule ledere fra højttaleren 15 | |
| 6 Blå ledere fra højttaleren 3 | |
| 7 Rød/grå leder: Tilslutning til radioens mute-tilslutning (option) | 6 |
| 8 Tilslutningskabel sensorer (LIN-bus) 12/24 | (9/21) |
| (10/22) | |
| (11/23) | |
| 9 Sensorer | – |
| 10 Stelsignal til cykelholder- og anhængerregistrering (se kapitlet „Indstilling af systemet“ på side 136) | 17 |
MWE7106F: Se fig. 12
Nr. Betegnelse Stikplads stik
| 1 Styreelektronik – | |
| 2 Tænding – | |
| 3 Blå/sort leder: Tilslutning til tændingen 14 | |
| 4 Brun leder: Tilslutning til stel 2 | |
| 5 Gule ledere fra højttaleren 15 | |
| 6 Blå ledere fra højttaleren 3 | |
| 7 Gul/sort leder: Tilslutning til speedometerets hastighedssignal (option) | 16 |
| 8 Gul/blå leder: Tilslutning til baklygten (option) 4 | |
| 9 Hvid/blå leder: Tilslutning til parkeringsbremsen (option) 17 | |
| 10 Rød/grå leder: Tilslutning til radioens mute-tilslutning (option) | 6 |
| 11 Tilslutningskabel sensorer (LIN-bus) | 12/24(9/21)(10/22)(11/23) |
| 12 Sensorer | – |
8 Registrering og identifikation af sensorerne
Sensorerne og deres position skal registreres af styreenheden. Gå frem på følgende måde:
▶Slå tændingen til. ▶Skift til bakgearet.
√Styreenheden registrerer de tilsluttede sensorer.
√ Displayet på styreenheden viser LE.
√Højttaleren udsender korte akustiske toner flere gange.
Når registreringen er afsluttet, blinker visningen LE på displayet. Nu skal sensorerne identificeres af styreenheden.
Indstil køretøjet, så der omkring det forbliver mindst 1 m plads fri, så sensorerne ikke kan registrere forhindringer.
▶Slå tændingen fra og til igen.
Når registreringen er afsluttet, udsender højttaleren en lang tone. Nu skal sensorerne identificeres af styreenheden.
▶Start med førerdøren, og gå rundt om køretøjet fra den første til den sidste sensor (fig. 13).
√Højttaleren kvitterer enhver registreret sensor med en kort tone.
Når identificeringen er afsluttet, udsender højttaleren en lang tone.

BEMÆRK
Hvis der under proceduren forekommer en fejl, kan du starte proceduren igen ved at trykke på de to taster samtidigt i mere end tre sekunder.
Parkeringshjælpens registreringsområde er opdelt i fire zoner:
- Zone 1 Denne zone er det første grænseområde. Her registreres små eller dårligt reflekterende genstande under visse omstændigheder ikke.
- Zone 2 I denne zone vises næsten alle objekter.
- Zone 3 I denne zone vises næsten alle objekter, men genstande kan komme ind i sensorernes døde vinkel.
- Stopzone (4) Objekter i denne zone medfører, at parkeringshjælpen signalerer „stop“ med en konstant tone. I denne zone vises næsten alle objekter, men genstande kan komme ind i sensorernes døde vinkel. Objekter som f.eks. cykelholdere eller reservehjul må ikke befinde sig i sensorernes registreringsområde, da de medfører en forkert visning. Visningen af faste objekter som f.eks. en anhængerkobling eller en del af et reservehjul kan undertrykkes (parameter 51, 52 og 53).
Se fig. 13
Parkeringshjælpens registreringsområde er opdelt i tre zoner:
- Zone 1
Denne zone er det første grænseområde. Her registreres små eller dårligt reflekterende genstande under visse omstændigheder ikke.
- Zone 2
I denne zone vises næsten alle objekter, men genstande kan komme ind i sensorernes døde vinkel.
- Stopzone (3)
Objekter i denne zone medfører, at parkeringshjælpen signalerer „stop“ med en konstant tone.
I denne zone vises næsten alle objekter, men genstande kan komme ind i sensorernes døde vinkel.
10 Indstilling af systemet
Se fig. 13 til fig. 16

ADVARSEL!
Ukorrekte indstillinger kan påvirke den sikre funktion.
Styreelektronikken har følgende betjeningselementer:
Nr. på fig. 14 Betegnelse
1 Display F5 Fabriksindstillinger aktiveret
C5 Egne indstillinger foretaget
2, 3 Taster til indstilling af systemet

BEMÆRK
- Kobl ud for at gemme indstillingerne, skift til bakgearet, og vent i 2 sekunder.
- Afbrydelse af indstillingen af parameteren uden at gemme eller afslutning af hele indstillingen: Tryk ikke på nogen tast i længere tid.
Genetablering af fabriksindstillingen
▶Tryk på den højre tast i mere end 5 sekunder for at komme til programmeringsmodusen. ▶Displayet viser 01. ▶Tryk på begge taster samtidig i mere end to sekunder. √Displayet viser F5.
Kun MWE7106: Undertrykkelse af anvendelse af en cykelholder eller en anhænger
Med en ekstra kontakt kan du:
- indstille standard-stopzonen (parameter 47, 48 og 49) på en højere stopzone (parameter 61, 62 og 63), hvis du anvender en cykelholder og klapper den ud, eller deaktivere parkeringshjælpen, mens du benytter en anhænger.
Gå frem på følgende måde:
Forbind stikben 17 på stikket på tilslutningskablet med stel via den eksterne kontakt. ▶ Kun til anhænger: Indstil parameter 56 på værdien 00.
Undertrykkelse af objekter, der er fast monteret på køretøjet
Kun MWE7106: Indstil parametrene 51, 52 og 53, så de passer til din anhængerkobling eller til dit reservehjul.
Kun MWE7106F: Indstil parametrene 31, 32 og 33, så de f.eks. passer til din nummerpladeholder.
Kun MWE7106F: Valg af driftsart
▶ Indstil parameter 39 på værdien
- 00, hvis systemet skal aktiveres via bakgearet. Hertil skal den gule/blå leder tilsluttes til styremodulets stikben 4 og til bakgearssignalet.
- 01, hvis systemet skal aktiveres, når tændingen slås til, og hvis systemet skal aktiveres, når kørehastigheden ligger mellem 0 og 10 km/h. Hertil skal den gule/sorte leder på stikben 16 forbindes med hastighedssignalet.
Derudover kan du indstille parameter 35 på den ønskede tid, som sensorerne skal deaktiveres efter.
Kun MWE7106F: Indstilling af de udvendige sensorer
▶ Indstil parameter 36 på værdien
- 00, hvis alle sensorer skal aktiveres, når der skiftes til bakgearet.
- 01: hvis kun de udvendige sensorer skal aktiveres, når der skiftes til bakgearet.
Hertil skal den gule/blå leder tilsluttes til styremodulets stikben 4 og til bakgearssignalet.
11 Funktionstest
Gå ved funktionstest af sensorerne frem på følgende måde:
▶Slå tændingen til, og aktivér sensorerne.
Gå frem med den største forsigtighed ved den første idrifttagning, og lær de forskellige tonesekvenser at kende.

ADVARSEL!
I stopzonen kan det forekomme, at forhindringer ikke længere registreres, da de ikke længere befinder sig i sensorernes registreringsområde (betinget af udførelsen).
12 Anvendelse af parkeringshjælpen
MWE7106: Sensorerne aktiveres automatisk, når der skiftes til bakgearet og tændingen er slået til eller motoren kører. Der lyder et aktiveringssignal (to korte toner).
MWE7106F: Systemet kan anvendes i en af to driftsarter:
- Sensorerne aktiveres automatisk, når tændingen slås til. Efter den indstillede tid (standard: 20 sek.) deaktiveres sensorerne.
- Sensorerne aktiveres automatisk, så snart kørehastigheden er mellem 0 og 10 km/h og tændingen er slået til (fabriksindstilling).
Så snart der befinder sig en forhindring i registreringsområdet, lyder der en signaltone, der gentages regelmæssigt. Afhængigt af hvilken zone forhindringen befinder sig i, ændres tonesekvensen og signaleres der dermed en afstand, når der køres (fig. 13).
Gå frem med den største forsigtighed ved den første idrifttagning for at lære afstandsangivelserne ved hjælp af de forskellige tonesekvenser at kende.

ADVARSEL!
Stands straks køretøjet, og kontrollér situationen (gå evt. ud), hvis følgende forekommer ved parkering:
Ved parkering viser apparatet først en forhindring, og tonesekvensen bliver helt normalt hurtigere (f.eks. skift fra den langsomme til den midterste tonesekvens). Pludselig skifter signaltonen til den langsomme tonesekvens eller viser overhovedet ingen forhindring mere.
Det betyder, at den oprindelige forhindring ikke længere befinder sig i sensorernes registreringsområde (betinget af udførelsen), men der kan stadig køres imod den.
13 Fejlsøgning
Apparatet viser ingen funktion
Tilslutningskablerne til baklygten har ingen kontakt eller er ombyttede.
Sensorernes stik er ikke sat i styreelektronikken eller ikke sat rigtigt i.
▶ Kontrollér stikkene, og sæt dem evt. i, så de går i indgreb.
Dyb fejltone i tre sekunder, når der skiftes til bakgearet
En eller flere sensorer er defekte eller ikke længere forbundet med styreelektronikken. Displayet viser den defekte sensor:
● F.eks. E1 for sensor 1. Sensor 1 har det korteste tilslutningskabel, sensor 6 det længste. - Hvis mere end en sensor er defekt, vises de efter hinanden.
▶ Kontrollér stikkene, og sæt dem evt. i, så de går i indgreb.
Systemet fungerer ikke, hvis en eller flere sensorer er defekte.
Ingen funktion
Spændingsforsyningen mangler.
Højttaleren er frakoblet eller tilsluttet forkert.
Indstil parametrene 01 på værdien „1“ eller „2“ (se kapitlet „Indstilling af systemet“ på side 136). ▶Kontrollér, om højttaleren er tilsluttet korrekt.
Apparatet melder forhindringer forkert
Følgende årsager kan medføre fejlalarmer:
- Smuds eller frost på sensorerne. ▶Rengør sensorerne.
- Sensorerne blev monteret forkert. ▶ Tilpas sensorernes position (fig. 3). Indstil evt. sensorernes følsomhed (se kapitlet „Indstilling af systemet“ på side 136):
- MWE7106: Parametrene 41, 42 og 43
- MWE7106F: Parametrene 21, 22 og 23
- Sensorerne har kontakt med køretøjets chassis.
Reservehjulet fører til falske alarmer
Indstil systemet, så det passer til dit reservehjul (se kapitlet „Indstilling af systemet“ på side 136).
- MWE7106: Parametrene 51, 52 og 53
- MWE7106F: Parametrene 31, 32 og 33
Kun MWE7106: Objekter på køretøjet (f.eks. anhængerkobling) fører til falske alarmer
Indstil parametrene 61, 62 og 63 på værdien 00 eller 01, så de passer til dit objekt (se kapitlet „Indstilling af systemet“ på side 136). Forskyd stopzonen i parametrene 47, 48 og 49, så de passer til objektet (se kapitlet „Indstilling af systemet“ på side 136).
Fejlkoder
Den lovbestemte garantiperiode gælder. Hvis produktet er defekt, skal du kontakte producentens afdeling i dit land (adresser, se vejledningens bagside) eller din forhandler.
Ved reparation eller krav om garanti skal du indsende følgende:
- Defekte komponenter
- En kopi af regningen med købsdato
- En reklamationsgrund eller en fejlbeskrivelse
15 Bortskaffelse
▶Bortskaf så vidt muligt emballagen sammen med det tilsvarende genbrugsaffald.

Hvis du tager produktet endegyldigt ud af drift, skal du kontakte det nærmeste recyclingcenter eller din faghandel for at få de pågældende forskrifter om bortskaffelse.
16 Tekniske data
| MWE7106 MWE7106F | ||
| Art.nr.: 9101500072 9101500073 | ||
| Registreringsområde: | ca. 0,35 m til 3,00 m | ca. 0,35 m til 1,20 m |
| Ultralydsfrekvens: 58 kHz | ||
| Forsyningsspænding: 10 – 32 V | ||
| Strømforbrug: Maks. 350 mA | ||
| Driftstemperatur: -35 °C til +70 °C | ||
| Godkendelse: | ![]() | |

BEMÆRK
Sensorerne må lakeres. Producenten anbefaler at lade et autoriseret værksted lakere sensorerne.
Hvis man ikke overholder denne regel, kan det føre til materielle skader og skade funktionen til produktet.

BEMÆRK
| Nr. Antall Betegnelse Art.nr. | |
| 1 | 1 Styreelektronikk 9101500074 |
| 2 | 1 Høyttaler MWD-900 |
| 3 | 1 Tilkoblingskabel styreelektronikk |
| 4 | 1 Fordeler følere 9101500067 |
| 5 | 6 Digital-ultralydfølere (svart) 9101500068 |
| 6 | 6 Standard følerholder 0°(montering fra innsiden) |
| 7 | 6 Standard følerholder 10°(montering fra innsiden) |
| 8 | 6 Følerholder 0° med dekselring(montering fra utsiden) |
| 9 | 6 Følerholder 12° med dekselring(montering fra utsiden) |
| 10 | – Festemateriell |
3.2 MWE7106F
Se fig. 1
| Nr. Antall Betegnelse Art.nr. | |
| 1 1 Styreelektronikk 9101500075 | |
| 2 1 Høyttaler MWD-900 | |
| 3 1 Tilkoblingskabel styreelektronikk | |
| 4 1 Fordeler følere 9101500067 | |
| 5 6 Digital-ultralydfølere (svart) 9101500068 | |
| 6 6 Standard følerholder 0°(montering fra innsiden) | |
| 7 6 Standard følerholder 10°(montering fra innsiden) | |
| 8 - - | |
| 9 6 Følerholder 12° med dekselring(montering fra utsiden) | |
| 10 - Festemateriell |
3.3 Tilbehør
| Betegnelse | Art.nr. |
| Følerholder for metall-støtfanger | 9101500015 |
| Forlengelseskabel føler 1,5 m | 9103555747 |
| LED-display | 9101500079 |
| Ekstern knapp MWE7106F | 9101500066 |
4 Tiltenkt bruk
MWE7106(F) er en parkeringsassistent basert på ultralyd. Under rygging overvåker den området
5.2 Finn monteringssted for følerne
Se fig. 3 til fig. 6

MERK
For at apparatet skal fungere feilfritt er det viktig at følerne er korrekt rettet.
Forklaring til fig. 6
▶Ta hensyn til følernes avstand.

MERK
Se fig. 7 til fig. 10
Forklaring fig. 7

Forklaring til fig. 8

Se fig. 13 til fig. 16

ADVARSEL!
Styreelektronikken har følgende betjeningselementer:
Nr. i fig. 14 Beskrivelse
1 Display F5 Fabrikkinnstillinger aktivert
Forbind pinne 17 på pluggen fra tilkoblingskabelen til jord via en ekstern bryter. ▶ Bare for tilhenger: Sett parameter 56 til verdi 00.
For dette må den gule/svarte lederen fra pinne 16 forbindes med hastighetssignalet.
I tillegg kan du stille inn parameter 35 til ønsket tid hvor følerne deretter skal deaktiveres.
For dette må den gule/blå lederen kobles til på pinne 4 i styremodulen og til revers-signalet.
11 Teste funksjon
Ved funksjonstest av følerne går du fram på følgende måte:
Apparatet fungerer ikke
Tilkoblingskabelen til ryggelyset har ingen kontakt eller er forvekslet.
Én eller flere følere er defekte, eller de er ikke koblet til styreelektronikken lenger. Displayet viser den defekte føleren:
- for eksempel E7 for føler 1 Føler 1 har den korteste tilkoblingskabelen, sensor 6 den lengste.
- Hvis flere enn én føler er defekte, vises de etter hverandre.
▶ Skift ut den eller de defekte følerne.

PASS PÅ!
Systemet fungerer ikke når én eller flere følere er defekte.
Ingen funksjon
Spenningsforsyningen mangler.
- MWE7106: Parameterne 51, 52 og 53
- MWE7106F: Parameterne 31, 32 og 33
